Termék típusa	Motoros láncfűrész
Márka	RYOBI
Modell	RCS-3540C
Hengűrtartalom	35 cm³
Névleges teljesítmény	1,6 kW (2,2 LE)
Névleges fordulatszám	12 000 ford/perc
Alapjárati fordulatszám	2 700 - 3 100 ford/perc
Tömeg (vezetőlap, lánc, üzemanyag és olaj nélkül)	4,4 kg
Vezetőlap hossza	40 cm
Láncosztás	9,53 mm
Láncvastagság	1,27 mm
Lánc típusa	Visszarúgásra kevéssé hajlamos finom lánc
Hajtó lánckerék	6 fog
Üzemanyagtartály űrtartalma	310 cm³
Olajtartály űrtartalma	210 cm³
Üzemanyag	Ólommentes benzin (87 oktánszám) és szintetikus 2-ütemű motorolaj keveréke (50:1 arány)
Láncfék	Igen, beépített láncfék kézvédővel
Hangnyomásszint (LpA)	100 dB(A)
Mért hangteljesítményszint (LWA)	110 dB(A)
Rezgésszint (első markolat)	4,5 m/s²
Rezgésszint (hátsó markolat)	7,3 m/s²
Garancia	24 hónap

Gyakran ismételt kérdések - RCS-3540C RYOBI

Milyen üzemanyagot használjak a RYOBI RCS-3540C láncfűrészhez?

Használjon ólommentes benzin (87-es vagy magasabb oktánszámú) és szintetikus 2-ütemű motorolaj keverékét 50:1 arányban (2% olaj). Keverje össze egy jóváhagyott tartályban, és minden feltöltés előtt jól rázza fel.

Hogyan indítsam be a láncfűrészt hideg állapotból?

Állítsa a kapcsolót BE (I) állásba. Győződjön meg róla, hogy a láncfék nincs bekapcsolva. Nyomja meg 4-szer a priming gombot. Húzza ki teljesen a szivatót (full choke). Húzza el a indítófogantyút, amíg a motor beindulni kész (max. 5-ször). Tolja be a szivatót részleges full choke állásba, majd húzza tovább a beindulásig. Hagyja melegedni 15-30 másodpercig, majd tolja be teljesen a szivatót BE állásba.

Hogyan állítsam be a lánc feszességét?

Állítsa le a motort, és győződjön meg róla, hogy a kapcsoló STOP állásban van. Lazítsa meg a vezetőlap rögzítőcsavarjait. Forgassa a feszítőcsavart jobbra a lánc megfeszítéséhez, amíg nincs holtjáték a vezetőlap alsó élénél, és a lánc kézzel forgatható anélkül, hogy beszorulna. Húzza meg a rögzítőcsavarokat. Rendszeresen ellenőrizze a feszességet, különösen használat után.

Mikor kell élezni a láncot?

Élezze meg a láncot, ha a forgács apró és poros, ha erőt kell kifejteni a vágáshoz, vagy ha a lánc csak az egyik oldalon vág. Használjon 1,6 mm átmérőjű körreszelőt és reszelőtartót. Tartsa be az élezési szögeket: felső élszög és oldalsó élszög. Minden élezés után ellenőrizze a mélységütközők hézagát (0,6 mm).

Hogyan kerüljem el a visszarúgást?

A visszarúgás akkor következik be, ha a vezetőlap hegye egy tárgyhoz ér, vagy ha a lánc beszorul. Ennek elkerülése érdekében: mindig két kézzel tartsa a láncfűrészt, ne vágjon a vezetőlap hegyével, tartsa erősen a fogást, használjon visszarúgásra kevéssé hajlamos láncot, és kövesse a vágási utasításokat. Mindig viseljen védőfelszerelést.

Milyen olajat használjak a lánc és a vezetőlap kenéséhez?

Használjon Ryobi lánc- és vezetőlap-olajat, vagy speciális láncfűrészlánc-olajat. Ne használjon használt vagy szennyezett olajat. Töltse fel az olajtartályt minden alkalommal, amikor az üzemanyagtartályt tölti. Használat közben ellenőrizze, hogy az olaj megfelelően folyik-e a vezetőlapra.

Mit tegyek, ha a lánc alapjáraton forog?

Ha a lánc alapjáraton forog, fordítsa el az alapjárati csavart (T) balra a fordulatszám csökkentéséhez. Ha a probléma továbbra is fennáll, lépjen kapcsolatba egy Ryobi hivatalos szervizközponttal. Ne használja a láncfűrészt, amíg a lánc nem áll meg alapjáraton, mert ez súlyos sérüléseket okozhat.

Hogyan tisztítsam meg a légszűrőt?

Távolítsa el a légszűrő fedelét, majd a szűrőt. Tisztítsa meg puha kefével vagy sűrített levegővel. Ha nagyon piszkos, mossa le szappanos vízzel, öblítse le, és hagyja teljesen megszáradni, mielőtt visszahelyezi. Soha ne járassa a motort légszűrő nélkül.

Milyen gyújtógyertyát használjak, és mikor cseréljem ki?

Használjon Champion RZ7C vagy NGK CMR7H gyújtógyertyát, 0,64 mm-es elektródatávolsággal. Cserélje ki 50 üzemóránként, vagy szükség esetén gyakrabban. A cseréhez csavarja ki a régit, kézzel csavarja be az újat, majd húzza meg egy kulccsal.

Hogyan tároljam a láncfűrészt hosszabb időre?

Ürítse ki az üzemanyagtartályt egy jóváhagyott tartályba. Járassa a motort, amíg le nem áll, hogy eltávolítsa a maradék üzemanyagot. Nyomja meg többször a priming gombot a karburátor légtelenítéséhez. Ürítse ki az olajat az olajtartályból. Alaposan tisztítsa meg a láncfűrészt, és tárolja jól szellőző helyen, gyermekektől elzárva.

HASZNÁLATI ÚTMUTATÓ RCS-3540C RYOBI

Köszönjük, hogy Ryobi terméket vásárolt.

Az Ön által vásárolt láncfűrészt a Ryobi magas követelményszintje alapján terveztük és gyártottuk, ez biztosítja, hogy a szerszám működése megbízható, használata könnyű és biztonságos legyen. Ha a szerszám előírt karbantartási munkálatait mindig megfelelőképpen elvégzi, akkor hosszú éveken keresztül használhatja ezt a strapabíró és nagy teljesítményű eszközt.

FIGYELMEZTETÉS

A sérülésveszélyek elkerülése végett feltétlenül fontos, hogy olvassa el és alaposan tanulmányozza a jelen használati útmutatót.

FONTOS

A karbantartás nagy gondosságot és a szerszám megfelelően részletes ismeretét igényli: képzett szerelővel kell elvégeztetni. Javítás esetén kizárólag eredeti Ryobi pótalkatrészekkel szabad a meghibásodottat helyettesíteni. A láncfűrész használata előtt a maximális biztonság érdekében kérjük, hogy olvassa el és értse meg az összes utasítást. Tartsa be az összes biztonsági előírást. Az alábbi biztonsági előírások be nem tartása súlyos testi sérüléssel járó balesetet okozhat.

FIGYELMEZTETÉS

Kérjük, teljes mértékben olvassa el a jelen használati útmutatót a láncfűrész használata előtt. Fordítson különös figyelmet a Veszélyt, Figyelmeztetést és Figyelemfelhívást jelző szimbólumokra, ill. az ezeket követő biztonsági előírásokra, magyarázatokra. Ezen biztonsági előírások betartása az Ön védelmét, és az esetleges súlyos sérülések megelőzését szolgálják. A láncfűrész rendeltetésszerű és megfontolt használata biztosítja, hogy egy megbízható szerszámot hosszú éveken keresztül teljes biztonságban használjon.

FIGYELMEZTETÉS

Ez a szimbólum különösen fontos óvintézkedést jelez. Arra szolgál, hogy felhívja a figyelmét arra, hogy a biztonsága van érintve!!!

FIGYELMEZTETÉS

A szerszám üzemeltetése során a felhasználó szemébe idegen test kerülhet és ez súlyos szemésérülést okozhat. A szerszám beindítása előtt vegyen fel egy biztonsági szemüveget vagy egy oldallappal ellátott védőszemüveget, és szükséges egy védőálarcot is. Előírás szerint a szemüvegesek biztonsági szemüveggel vagy standard, oldallappal ellátott védőszemüveggel óvják a szemüket. Használjon mindig valamilyen biztonsági eszközt a szem védelmére.

OLVASSA EL AZ ÖSSZES UTASÍTÁST.

ÁLTALÁNOS BIZTONSÁGI ELŐÍRÁSOK

FIGYELMEZTETÉS

A használati kézikönyv ezen részében található figyelmeztetések és utasítások az Ön védelmét szolgálják. Bármely előírás be nem tartása súlyos testi sérüléssel járó balesetet vonhat maga után. A szerszám maximális biztonságban történő használata érdekében kérjük, hogy olvassa el és értelmezze megfelelőképp a használati útmutatóban leírtakat, és a készülékre ragasztott címkéket. A biztonság józan ítélőképességet, óvatosságot és a láncfűrész ismeretét jelenti.

■ ISMERJE MEG, TANULMÁNYOZZA A SZERSZÁM MŰKÖDÉSÉT. Figyelmesen olvassa el a jelen használati útmutatót. Ismerje meg a szerszám alkalmazási lehetőségeit és használatának korlátait, valamint speciálisan az ezen szerszámhoz kötődő potenciális veszélyeket. A LÁNCFŰRÉSZEK kizárólag fa vágására szolgálnak. A SZERSZÁM MEGUGRHAT, HA MŰKÖDŐ GÉP ORR-RÉSZE valamihez hozzáér, vagy ha a vágás során a láncvezető becsípődik a fába és megszorul. Ez rendkívül veszélyes, mivel ilyenkor a szerszám felfelé és hátra, azaz a használó felé hirtelen megugorhat, ugyanúgy, mint amikor a lánc becsípődik a vágás során. Bármelyik esetben elveszítheti uralmát a láncfűrész felett, és súlyosan megsérülhet. A biztonság tekintetében ne bízzon kizárólag a láncfűrész védőelemeiben. A használónak különböző óvintézkedéseket is kell tenni annak érdekében, hogy csökkentse a balesetek és sérülések veszélyét.

1. A meglepetés erejét csökkentheti vagy akár meg is szüntetheti, ha a megugrás jelenségének okát megérti. A meglepetésszerűség nagyban hozzájárul a balesetekhez.
2. A láncfűrészt használat közben fogja erősen a két kezével. Fogja meg a láncfűrész hátsó fogantyúját a jobb kezével, az elülső markolatot pedig a bal kezével úgy, hogy az ujjaival jól ölelje körül a fogantyúkat. A szerszám helyes fogása - munka közben a bal kar nyújtva van - lehetővé teszi, hogy megőrizze uralmát a láncfűrész felett megugrás esetén.
3. Bizonyosodjon meg arról, hogy a vágási területen nincs akadályozó tárgy. NE hagyja, hogy a működő láncfűrész orr-része a fa törzséhez, ágához, fahasábhoz, kerítéshez és általában bármilyen más tárgyhoz érjen.
4. Végezze a vágást mindig úgy, hogy a motor teljes fordulatszámon pörögjön. Nyomja be teljesen a ravaszt, és tartsa fenn állandó vágási sebességét.
5. Ne nyújtsa túl messze a karját, és ne tartsa a láncfűrészt a mellkas-vonal felett.
6. Tartsa be a gyártó utasításait a lánc élezését és karbantartását illetően.

ÁLTALÁNOS BIZTONSÁGI ELŐÍRÁSOK

1. Cse esetén kizárólag a gyártó által előírt láncvezetőt használjon.

NE FOGJA A LÁNCFÜRÉSZT EGY KÉZZEL. Ha a láncfűrészt csak az egyik kezével fogja, súlyos sérülést idézhet elő önnek, ill. a munkaterületen tartózkodó többi személy (segítők, a munkát nézők) testi épségében. A láncfűrészt úgy tervezték, hogy két kézzel fogva használják. - NE HASZNÁLJA A LÁNCFÜRÉSZT, HA FÁRADT. Ne használja a láncfűrészt, ha kábítószer vagy alkohol hatása alatt áll, illetve ha orvosságot szed. HORDJON VÉDŐCIPŐT. Viseljen testhez álló ruhát, munkakesztyűt, védőszemüveget, szem- és hallásvédő eszközt, valamint védősisakot is. NE ÁLLJON INSTABIL FELÜLETEN (úgymint létra, állványzat, fa stb.) a láncfűrész használata közben. - ÓVATOSAN KEZELJE AZ ÜZEMANYAGOT. A motor beindítása előtt távolodjon el legalább 15 m-re attól a helytől, ahol a gépet az üzemanyaggal feltöltötte. NE HAGYJA, HOGY MÁS SZEMÉLYEK A LÁNCFŰRÉSZ KÖZELÉBEN TARTOZKODJANAK a beindítás ill. a vágás közben. Tartsa a többi személyt és az állatokat a munkaterületen kívül. A FŰRÉSZELÉS MEGKEZDÉSE ELŐTT távolítson el minden akadályt a munkaterületről, vegyen fel stabil testhelyzetet és győződjön meg arról, hogy milyen irányba tud visszahúzódni, amikor a fa kidől. TARTSA TÁVOL MAGÁT A FŰRÉSZLÁNCTÓL, amikor a motor jár. A LÁNCFŰRÉSZT CSAK ÁLLÓ MOTORRAL ÉS LENYOMOTT FÉKKEL HORDOZZA / HELYEZZE ÁT, úgy, hogy a láncvezető és a fűrészlánc hátra néz, a kipufogódobot pedig távol tartja magától. A láncfűrész szállításakor tegyen fel a láncvezetőre egy megfelelő tokot. NE HASZNÁLJA A LÁNCFŰRÉSZT, HA SÉRÜLT, rosszul van beállítva vagy nincs teljesen illetve megfelelőképpen összeszerelve. Bizonyosodjon meg arról, hogy a láncfűrész fordulatszáma leáll, amikor elengedi a gázadagoló kart. - ÁLLÍTSA LE A MOTORT, mielőtt leteszi a láncfűrészt. NE hagyja a forgó motort felügyelet nélkül. Biztonsági megfontolásból nyomja le a láncféket is, mielőtt a talajra helyezi a fűrészt. KÜLÖNÖS ÓVATOSSÁGGAL JÁRJON EL, amikor cserjét, kis fát vagy ágat vág, mivel a vékony részek beleakadhatnak a fűrészláncba, és nagy sebességgel repülhetnek szét az ön irányába is, illetve ki is billenthetik egyensúlyából. AMIKOR EGY MEGFESZÜLŐ ÁGAT FŰRÉSZEL, legyen mindig kész arra, hogy gyorsan el tudjon távolodni úgy, hogy ne üsse meg a visszacsapódó ág. TARTSA A FOGANTYÚKAT száraz és tiszta állapotban, olajtól és üzemanyagtól mentesen.

A láncfűrészt csak jól szellőző helyeken használja. Ne használja a láncfűrészt fán állva, kivéve, ha erre a munkára speciálisan kiképezték. Amikor a láncfűrészt használja, legyen mindig egy tűzoltókészülék kézzel elérhető helyen. Tartsa be a fűrészlánc élezésére és karbantartására vonatkozó utasításokat. Kizárólag a gyártó által előírt, nehezen megugró láncvezetőt ill. láncot használjon a fűrészhez. Ne szereljen fel meghajlott láncvezetőt a motorblokkra, és ne használjon nem előírt tartozékot a láncfűrészhez. Őrizze meg ezeket az előírásokat. Lapozza fel rendszeresen a kézikönyvet és tájékoztassa a gép más esetleges használóit is az itt leírtakról. Ha a szerszámot kölcsönadja, ne feledje mellékelni hozzá a jelen használati útmutatót is.

A láncfűrészekre vonatkozó speciális biztonsági előírások

Figyelmeztetés

A használati kézikönyv ezen részében található figyelmeztetések és utasítások az Ön védelmét szolgálják. Bármely itt szereplő előírás be nem tartása súlyos testi sérüléssel járó balesetet vonhat maga után.

Általános óvintézkedések

Ne vágjon szőlővesszőt, sem pedig 76 mm-nél kisebb átmérőjű bozótot. A kipufogódob nagyon forró a láncfűrész használata alatt és után. Ügyeljen arra, hogy ne érintse ezt a felületet, mert az súlyos égési sérüléseket okozhat. A láncfűrészt fogja mindig két kézzel, amikor a motor jár. Tartsa a láncfűrészt erősen, úgy hogy az ujjai jól öleljék körül a fogantyúkat. Soha ne hagyja, hogy más személy használja a láncfűrészt úgy, hogy nem ismeri a megfelelő működtetéshez szükséges utasításokat. Ez a szabály a kölcsönzőkre és a magánszemélyekre is vonatkozik. A motor beindítása előtt bizonyosodjon meg arról, hogy a lánc semmilyen tárgyhoz nem ér. A láncfűrészt csak jól szellőző helyeken használja.

A munkának megfelelő öltözéket viseljen.

Munka közben ne hordjon bő ruhát. Viseljen mindig hosszú szárú, vastag anyagból készült nadrágot,

A láncfűrészekre vonatkozó speciális biztonsági előírások

csizmát és védőkesztyűt. Ne hordjon ékszert, rövidnadrágot, szandált és soha ne dolgozzon mezítláb. Ne hordjon olyan bő ruhát, amelyet a motor, a lánc vagy a bozt bekaphat. Viseljen kezeslábast, farmernadrágot vagy vastag, erős anyagból készült, hosszú szárú nadrágot. Tűzze fel a haját a vállak vonala felett.

Viseljen csúszásgátló talppal ellátott védőcipőt és munkakesztyűt a kezek védelme érdekében, ill. hogy jobban tudja tartani a szerszámot. Viseljen szem- és hallásvédő eszközt (fülvédő, füldugó) és védősisakot a szerszám használata közben.

A tartály feltöltése (tilos a dohányzás!)

A tűzveszély csökkentése és az égési sérülések elkerülése érdekében óvatosan kezelje az üzemanyagot. A benzin rendkívül gyúlékony, tűzveszélyes anyag. A benzint egy olyan, homologizált benzintartályban keverje össze, amelyet erre a célra gyártottak és hagytak jóvá. Az üzemanyagot a szabadban, minden szikrától és gyújtóforrástól távol keverje. Menjen egy üres, megtisztított területre, állítsa le a motort, és várja meg, hogy lehűljön, mielőtt feltöltené. Lassan csavarja le az üzemanyagtartály sapkáját, hogy a nyomáskülönbség kiegyenlítődjön és ne folyjon benzin a sapka köré. Jól csavarja vissza az üzemanyagtartály sapkáját, miután feltöltötte. - Amennyiben kiontotta a benzint, gondosan törölje le a szerszámot. Mielőtt a motort beindítaná, legalább 15 m-re távolodjon el attól a helytől, ahol az üzemanyagtartály feltöltését végezte. Soha ne próbálja a kifolyt üzemanyagot elégetni.

VÁGÁSI-/MUNKATERÜLET: ELEMI ÖVINTÉZKEDÉSEK

Ne használja a láncfűrészt fán állva. Ne használja a láncfűrészt létrán állva: ez rendkívül veszélyes. Tartsa a többi személyt és az állatokat a munkaterületen kívül. Ne engedélyezze senkinek, hogy a láncfűrész közelébe menjen az indítás és a használat közben.

Megjegyzés: A munkaterület mérete függ a végrehajtandó munkától és a fa ill. munkadarab méretétől / nagyságától. Például egy fa kivágása nagyobb munkaterületet igényel, mint a típusú vágások, pl. a fahasábok feldarabolása.

LOKÓ- ÉS HUZÓERŐ

A reakcióerő mindig a fűrészlánc forgási irányával ellentétes irányban hat. Így készen kell lennie arra, hogy HUZÓERŐ lép fel, amikor a szerszám alsó, illetve LÖKŐERŐ, ha a láncvezető felső részével vág.

Megjegyzés: A láncfűrészt teljes mértékben leteszteltük gyárilag. Normális jelenség, ha olajfoltok maradtak a szerszámon.

AZ ÖSSZESZERELÉSSEL KAPCSOLATOS ÓVINTÉZKEDÉSEK

Ne használja a láncfűrészt, ha sérült, rosszul van beállítva vagy nincs teljesen, illetve megfelelőképpen összeszerelve.

Bizonyosodjon meg arról, hogy a láncfűrész leáll, ha elengedi a gázadagoló ravaszt. Ha a fűrészlánc alapjáraton is forog, szükségessé válhat a porlasztó beállítása. Lásd a jelen kézikönyv "Alapjárati fordulatszám beállítása" c. részét.

Ha a fűrészlánc az alapjárati fordulatszám beállítása után is forog, forduljon egy hivatalos (szerződött) Ryobi Szerviz Központhoz, és ne használja a fűrészt addig, amíg a javítást el nem végezték rajta.

FIGYELMEZTETÉS

A láncfűrész minden olyan javítását, amely a használati kézikönyv karbantartási utasításaiban nem szerepel, csak képzett szerelő végezheti el. Az olyan szerszámok használata, amelyek nem alkalmasak a lendkerék / fogaskerék levételére ill. a fogaskerék tartására a meghajtó szerkezet levételekor, ahhoz vezethet, hogy a lendkerék károsodhat vagy felrobbanhat. Ez súlyos testi sérülésekkel járó balesetet okozhat.

MEGUGRÁS

A szerszám megugrása veszélyes, és súlyos sérüléseket okozhat. A biztonság tekintetében ne bízzon kizárólag a láncfűrész védőelemeiben. Külön óvintézkedéseket is kell tennie annak érdekében, hogy a balesetek és sérülések veszélyét csökkentse.

Megegyzés: Lásd a kézikönyv "Használat" című részében leírtakat a megugróról és arról, hogy hogyan lehet a súlyos testi sérüléseket elkerülni.

ŐRIZZE MEG A JELEN HASZNÁLATI ÚTMUTATÓT A KÉSŐBBI TÁJÉKOZÓDÁSRA

Magyar

SZIMBÓLUMOK

A következő szimbólumok közül némelyek szerepelhetnek a szerszámon. Tanulmányozza át leírásukat, ismerje fel őket, és tanulja meg jelentésüket. Az alábbi szimbólumok helyes értelmezése elősegíti, hogy a szerszámot biztonságosabban és megfelelő módon tudja használni.

SZIMBÓLUM	NÉV	MEGNEVEZÉS / MAGYARÁZAT
	Figyelmeztétés	A biztonság tekintetében meghozandó Óvintézkedéseket jalöi.
	Figyelmesen olvassa el a használati útmutatôt	A sérülésveszélyek elkerülése végett feltétlenül fontos, hogy a szerszám használata elött olvassa el, és alaposan tanulmányozza át a jelen használati útmutatôt.
	HordjonBiztonsagi védöszmèvèget, hallásvédős eszközt és védösisakot	Viseljen szem- és hallásvédő eszközt (fulvédő, fuldugó) és védösisakot a szerszám használata közben.
	Tilos a dohányzás	Tilos a dohányzás, valamint a szikraforrás / nyílt láng kölzelben történő munkavégzés.
	Kétkezes használat	A lancfürészt két kezével fogja és használja.
	Tilos az egykezes használat	Ne használja a lancfürészt egy kézzel tartva.
	Szén-monoxid	A belsőegésü motorok szagtalan szén-monoxid gázzt bocsátanak ki, mely belélegezve haláros kimenetelü balesetet is okozhat. Soha ne használja a lancfürészt zárt térben.
	Visszarúgás / megugrás	VESZÉLY! Vigyázzon, kerülene a szerszám megugrását.
	Kontaktus	Kerülene, hagy a működő lancfürész orr-resze barmilyen tárgyhoz / felülethez érjen.
	Viseljen mindig kesztyüt	Viseljen vastag anyagból készült, csuszásmentes munkakesztyüt a lancfürész használata közben.
	Benzin és olaj	Használjon 87-es ([R + M] / 2) vagy,ennel magasabb oktánszámú ölommentes motor benzint. A szerszámban kétütemü motor van, mely benzin és kétütemü, szintetikus olaj (2%-os arány) keverék üzemanyagával működik.
	Tartsa távol a nézelödō személyeket	A munkafolyamatot szemlélo személyeket és az allyatokat tartsa legalább 15 m-es tívolságban a munkaterülettól.

Magyar

MŰSZAKI ADATOK

	35 cm3	40 cm3	44 cm3
Gépsüly - lancyezető, lanc, üzemanayag
és láncolaj nélkül	4,4 kg	4,4 kg	4,4 kg
Üzemanayagartály ursartalom	310 cm3	310 cm3	310 cm3
Olajartály ursartalom	210 cm3	210 cm3	210 cm3
Lancyezető hossz	40 cm	46 cm	50 cm
Láncosztás	9,53 mm	9,53 mm	8,26 mm
Láncszélesség	1,27 mm	1,27 mm	1,27 mm
Fürészlanc típus	keskeny profilú és	keskeny profilú és	keskeny profilú és
	nehezen megugró	nehezen megugró	nehezen megugró
Lánckerék	6 fog	6 fog	7 fog
Hengerürtartalom	35 cm3	40 cm3	44 cm3
Névleges teljesitmény	1,6 kW (2,2 ch)	1,8 kW (2,4 ch)	2,0 kW (2,7 ch)
Névleges fordulatszám	12000 ford. / perc	12000 ford. / perc	12000 ford. / perc
Alapárati fordulatszám	2700-3100 ford. / perc	2700-3100 ford. / perc	2700-3100 ford. / perc
Hangnyomás-szint (ISO22868)	100 dB (A)	100 dB (A)	100 dB (A)
Hangteljesitmény-szint (ISO22868)	110 dB (A)	110 dB (A)	110 dB (A)
Rezgésszint (ISO22867)
- Eliúso markolat	4,5 m/s2	4,5 m/s2	4,5 m/s2
- Hátso fogantyú	7,3 m/s2	7,3 m/s2	7,3 m/s2

A SZERSZÁM RÉSZEI (1. ábra)

1. Elülső kezelő / biztonsági láncfék
2. Elülső markolat
3. Műanyagfedél (alatta henger)
4. Indító befecskendező gomb
5. Szivató gomb
6. Fogaskerék-ház borítása
7. Láncvezető rögzítőcsavar
8. Láncvezető
9. Nehezen megugró lánc
10. Indítóház / szellőzőnyílások
11. Berántózsinór fogantyúja
12. Be/ki kapcsológomb
13. Ravasz kireteszelő gomb
14. Hátsó fogantyú
15. Gázszabályozó ravasz
16. Olajtartály sapka
17. Üzemanyagtartály sapka

ÖSSZESZERELÉS

FIGYELMEZTETÉS

Amennyiben hiányzik valamely alkatrész, ne használja ezt a szerszámot addig, amíg a kérdéses alkatrészt be nem szerzi. Ennek a figyelmeztetésnek a be nem tartása súlyos testi sérülésekkel járó balesetet vonhat maga után.

FIGYELMEZTETÉS

Ne próbáljon a szerszámon módosítást / átalakítást végrehajtani, és ne használjon gyártó által nem előírt tartozékot. Az ilyen átalakítások és módosítások végrehajtása helytelen, nem rendeltetésszerű használatnak minősül, veszélyhelyzeteket idézhet elő, és súlyos testi sérülésekkel járó balesetet vonhat maga után.

Megjegyzés: A láncfűrészt teljes mértékben leteszteltük gyárilag. Normális jelenség, ha olajfoltok maradtak a

szerszámon. Olvassa el az üzemanyagra vonatkozó címkét, majd vegye le és tárolja a használati kézikönyvvel együtt.

Lásd a 34-43 ábrákat.

Lásd "A láncvezető és a lánc cseréje" c. pontot a kézikönyv későbbi részében.

Magyar

HASZNÁLAT

FIGYELMEZTETÉS

A szerszám ismerete ne késztesse figyelme csökkentésére. Soha ne feledje, hogy egy pillanatnyi figyelmetlenség is elegendő ahhoz, hogy súlyosan megsérüljön.

FIGYELMEZTETÉS

Viseljen mindig biztonsági szemüveget vagy oldalvédővel ellátott védőszemüveget, amikor a szerszámot használja. Ennek az előírásnak a be nem tartása által a felhasználó szemébe idegen test kerülhet, és súlyos szemkárosodást okozhat.

FIGYELMEZTETÉS

Kizárólag a gyártó által ezen szerszámhoz előírt alkatrészeket és tartozékokat használjon. A nem megfelelő alkatrészek és tartozékok használata súlyos sérülésekkel járó baleseteket idézhet elő.

ALKALMAZÁSOK

A következő alkalmazásokra használhatja a láncfűrészt:

gallyazás, favágás és hasábolás általános értelemben, támasztógyökerek elvágása.

ÜZEMANYAG, A TARTÁLY FELTÖLTÉSE

AZ ÜZEMANYAG BIZTONSÁGOS KEZELÉSE

FIGYELMEZTETÉS

Mindig állítsa le a motort a tartály feltöltése előtt. Soha ne töltse fel a tartályt járó vagy még meleg motornál. Mielőtt a motort beindítaná, legalább 15 m-re távolodjon el attól a helytől, ahol az üzemanyagtartály feltöltését végzi. TILOS A DOHÁNYZÁS! Ennek a figyelmeztetésnek a be nem tartása súlyos testi sérülésekkel járó balesetet vonhat maga után.

FIGYELMEZTETÉS

Bizonyosodjon meg arról, hogy a benzin nem szivárog a szerszámból. Ha szivárgást észlel, javíttassa meg a láncfűrészt, mielőtt újra használatba venné, hogy elkerülje a tüzet és az égési sérüléseket.

Az üzemanyagot mindig elővigyázatosan kezelje, mivel ez az anyag rendkívül gyúlékony, tűzveszélyes. Az üzemanyagot a szabadban, minden szikra- és gyújtóforrástól távol keverje és öntse. Ne szívja be a benzint. ■ Kerülje, hogy a benzin és az olaj bőrre menjen. - Még ennél is jobban ügyeljen arra, hogy a benzin és az olaj ne menjen a szemébe. Ha a benzin vagy olaj mégis a szemébe kerül, azonnal öblítse ki tiszta

vízzel. Ha ezek után továbbra is irritálja a szemét, forduljon azonnal orvoshoz.

■ Azonnal törölje fel a kiömlött üzemanyagot.

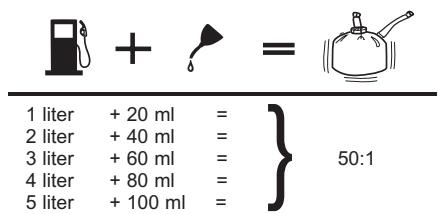

AZ ÜZEMANYAG KEVERÉSE

A szerszámban kétütemű motor van, mely benzin és kétütemű, szintetikus olaj keverék üzemanyagával működik. Az ólommentes benzint és a kétütemű motorolajat egy olyan tiszta, homologizált benzintartályban keverje össze, melyet erre a célra gyártottak és hagytak jóvá. A motor 87-es ([R + M] / 2) vagy magasabb oktánszámú ólommentes jármű motorbenzinnel működik. Ne használjon semmiféle, a benzinkutakon kapható előkevert üzemanyagot, ideértve a motorkerékpárokhoz, segédmotor-kerékpárokhoz stb. árusított keverék benzint is. ■ Kizárólag kétütemű szintetikus olajat használjon. - Keverjen 2% olajat a benzinhez, ily módon 50:1 (2%) arányú keveréket kap. Alaposan keverje meg az üzemanyagot minden egyes újratöltés előtt. Az üzemanyagot kis mennyiségekben keverje: ne keverjen üzemanyagot több mint egy hónapra előre. Előírás szerint kétütemű, szintetikus motorolaj használata kötelező, mely üzemanyag-stabilizáló adalékot tartalmaz.

AZ ÜZEMANYAGTARTÁLY FELTÖLTÉSE (2. ábra).

Törölje le a tartályt a benzinsapka körül, ily módon az üzemanyag nem szennyeződik be. Lassan csavarja le az üzemanyagtartály sapkáját, hogy a nyomáskülönbség kiegyenlítődjön és ne folyjon benzin a sapka köré. Óvatosan öntse a keverék üzemanyagot a tartályba, hogy ne folyjon mellé. ■ Mielőtt a sapkát visszacsavarná, törölje le a tömítést és bizonyosodjon meg arról, hogy jó állapotban van. - Azonnal csavarja vissza a tartályra a sapkát és jól szorítsa meg kézzel. Amennyiben kiömlött az üzemanyag, gondosan törölje le a foltokat. Mielőtt a motort beindítaná, legalább 15 m-re távolodjon el attól a helytől, ahol az üzemanyagtartály feltöltését végezte.

Megjegyzés: Ha az első használat során (esetleg a későbbiekben is) füst távozik a motorból, ez normális jelenség.

Magyar

HASZNÁLAT

A LÁNC ÉS A LÁNCVEZETŐ OLAJOZÁSA (3. ábra)

Használjon Ryobi lánchoz és láncvezetőhöz való láncolajat, melynek összetételét speciálisan a láncokhoz és a láncszórókhoz fejlesztettük úgy, hogy hígítatlanul használva nagy hőmérséklet-tartományban legyen hatékony. A láncfűrész egy tank benzin alatt hozzávetőlegesen egy tartály láncolajat fogyaszt.

Megjegyzés: Ne használjon szennyezett-, már használt és fáradt olajat. Ez az olajszivattyú, a láncvezető és a lánc károsodását okozhatja.

Óvatosan öntse a láncolajat az olajtartályba. Az olajtartályt{//

A LÁNCFÉK HASZNÁLATA (4 - 5 ábrák)

Minden használat előtt ellenőrizze a láncfék működését.

A bal kezével nyomja be a láncféket úgy, hogy előrenyomja a kézvédőt / biztonsági láncféket, mialatt a lánc maximális fordulatszámon forog. - Engedje ki a láncféket úgy, hogy a kézvédőt / biztonsági láncféket kattanásig az első fogantyú felé húzza.

FIGYELMEZTETÉS

Amennyiben a fék nem állítja le a láncot abban a pillanatban azonnal, vagy ha a használat során tartani kell, hogy ne oldjon ki indok nélkül, akkor vigye a láncfűrészt javításra egy hivatalos (szerződött) Szerviz Központba, mielőtt újra használatba venné.

A MOTOR BEINDÍTÁSA (6 - 10 ábrák)

A szerszám beindítása nem ugyanolyan módon történik, ha a motor hideg, mint ha meleg.

FIGYELMEZTETÉS

Álljon balra a láncvezetőtől. Soha ne vegye a lábai közé a láncfűrészt / láncvezetőt, és soha ne hajoljon a lánc vonala fölé.

Helyezze a sima, egyenes talajra a láncfűrészt, és bizonyosodjon meg arról, hogy semmilyen tárgy vagy

akadály nincs a szerszám közelében, és nem érhet a láncvezetőhöz vagy a lánchoz. Ahhoz, hogy a lánc éle ne tompuljon el idő előtt, bizonyosodjon meg arról, hogy a láncvezető és a lánc nem ér a talajhoz.

Fogja erősen az első markolatot a bal kezével, és helyezze a jobb lábát a hátsó fogantyú alsó részére.

Hidegindítás:

Helyezze a kapcsológombot BE (I) állásba. Bizonyosodjon meg arról, hogy a láncfék nincs aktiválva, mindezt oly módon, hogy a kézvédőt / biztonsági láncféket hátrahúzza. - Nyomja meg 4-szer az indító befecskendező gombot. Húzza a szivató gombot teljes mértékben a fojtás pozícióba (|+|). Huzogassa a berántó-zsinórt (maximum ötször) a fogantyúnál, amíg a motor indításra nem kész. - Nyomja a szivató gombot a köztes, félig fojtott pozícióba (1-1). Húzza meg a berántó-zsinórt, amíg a motor el nem kezd járni.

Megjegyzés: Hagyja, hogy a láncfűrész motorja a szivató gomb ezen állásában - a hőmérséklettől függően - 15 - 30 másodpercig járjon.

Végül, nyomja be teljesen a szivató gombot BE (2) állásba.

FIGYELEMFELHÍVÁS

Ha nem engedi el a ravaszt a motor lassításához, amikor a láncfék be van nyomva, károsíthatja a motort. Soha ne tartsa lenyomva a ravaszt, amikor a láncfék be van nyomva.

Melegindítás:

Helyezze a kapcsológombot BE (I) állásba. Bizonyosodjon meg arról, hogy a láncfék nincs aktiválva, mindezt oly módon, hogy a kézvédőt / biztonsági láncféket hátrahúzza. - Nyomja meg 4-szer az indító befecskendező gombot. Húzza meg a berántó-zsinórt, amíg a motor el nem kezd járni.

A MOTOR LEÁLLÍTÁSA (11 - 12 ábrák).

Engedje el a gázadagoló ravaszát, és hagyja, hogy a motor leálljon. A motor leállításához helyezze a be / ki kapcsolós STOP "m" állásba. Ne tegye le a láncfűrészt a talajra, amíg a lánc le nem állt. A nagyobb biztonság érdekében nyomja be a láncféket, ha nem használja a láncfűrészt.

Ha a kapcsoló gomb nem állítja le a láncfűrészt, húzza ki teljesen a szivató gombot (fojtás / |+|), és nyomja be a láncféket a motor leállításához. Ha a kapcsoló gomb nem teszi lehetővé a láncfűrész kikapcsolását STOP állásban, javíttassa meg a láncfűrészt, mielőtt újra használatba veszi, hogy ne dolgozzon veszélyes körülmények között, és elkerülje a súlyos sérüléseket.

Magyar

HASZNÁLAT

Megjegyzés: Amikor végzett a láncfűrész használatával, engedje ki a nyomást az olaj- ill. üzemanyagtartály sapkáinak le- és visszacsavarásával. Hagyja, hogy a motor lehűljön, mielőtt elrakja a láncfűrészt.

A SEBESSÉG BEÁLLÍTÁS (13. ábra)

Amennyiben a motor beindul, jár és gyorsul, de nem marad meg alapjáraton, akkor fordítsa a "T" alapjárati fordulatszám-szabályozó csavart jobbra az alapjárati fordulatszám növeléséhez. Ha a lánc forog alapjáraton, akkor fordítsa a "T" alapjárati fordulatszám-szabályozó csavart balra az alapjárati fordulatszám csökkentéséhez, és a lánc mozgásának leállításához. Ha a lánc még így, beállítás után is forog alapjáraton, forduljon egy hivatalos Szerviz Központhoz a szükséges beállítások végrehajtásával. Ilyen esetben ne használja a szerszámot, amíg meg nem javították.

FIGYELMEZTETÉS

A LÁNC SOHA NEM SZABAD, HOGY ALAPJÁRATON FOROGJON. Fordítsa a "T" alapjárati fordulatszám-szabályozó csavart balra az alapjárati fordulatszám csökkentéséhez és a lánc mozgásának megállításához, vagy forduljon egy hivatalos Szerviz Központhoz a szükséges beállítások végrehajtásához. Ne használja a szerszámot, amíg a javítást végre nem hajtották. Egy, az alapjáraton forgó fűrészlánc súlyos testi sérüléssel járó baleseteket okozhat.

LOKÓ- ÉS HÚZÓERŐ (14. ábra)

A reakcióerő mindig a fűrészlánc forgási irányával ellentétes irányban hat. Így készen kell lennie arra, hogy HÚZÓERŐ lép fel, amikor a szerszám alsó, illetve LOKÓERŐ, ha a láncvezető felső ágával vág.

Megjegyzés: A láncfűrészt teljes mértékben leteszteltük gyárilag. Normális jelenség, ha olajfoltok maradtak a szerszámon.

ÓVINTÉZKEDÉSEK A MEGUGRÁS ELKERÜLÉSE ÉRDEKÉBEN (15 - 16. ábrák)

FIGYELMEZTETÉS

A szerszám megugrása akkor következhet be, ha a forgó lánc a láncvezető orr-részén valamihez hozzáér, vagy ha a lánc becsípődik és megszorul a fában a vágás során. Amikor a láncvezető felső éle hozzáér az adott tárgyhoz, ez becsípheti a láncot a vágott anyagba, és így egy pillanat alatt leállíthatja. Ez durva felcsapódást idézhet elő felfelé és hátra, azaz a szerszám a használó felé hirtelen megugorhat. Ugyanígy, ha a fűrészlánc be van csípődve a láncvezető végén, ez is a használó felé vetheti a szerszámot. Minden ilyen esetben elveszítheti uralmát a fűrész felett, és

súlyosan meg is sérülhet.

A biztonság tekintetében ne bízzon kizárólag a szerszám védelmeiben. Különböző óvintézkedéseket is kell tenni annak érdekében, hogy csökkentse a balesetek és sérülések veszélyét. Lásd az "Általános biztonsági előírások" c. részt a további tájékozódás végett.

A VÁGÁS ELŐKÉSZÍTÉSE

A KEZEK POZÍCIÓJA (17. ábra)

FIGYELMEZTETÉS

Soha ne cserélje meg a kezeit a jelen kézikönyvben leírtakhoz képest (azaz ne tegye a bal kezét a hátsó markolatra, jobb kezét pedig az első fogantyúra), és soha ne vegyen fel olyan pozíciót, amelyben teste vagy karja a lánc meghosszabbított vonalában van.

FIGYELMEZTETÉS

Ne nyomja meg a gázadagoló gombot a bal kezével, és ne fogja az elülső fogantyút a jobb kezével. Ügyeljen arra, hogy soha ne kerüljön a lánc meghosszabbított vonalába a láncfűrész használata során.

MUNKAPOZÍCIÓ (18. ábra)

Álljon félterpesz állásban a szilárd talajon. Tartsa a bal karját jól megfeszítve / előrenyújtva, hogy kész legyen kontrollálni egy esetleges megugrást. Álljon balra a láncvezetőtől. A hüvelykujjainak meg kell tartaniuk a fogantyúk alsó részét.

MUNKATERÜLET (19. ábra)

Kizárólag fát és faszármazékokból készült anyagot vágjon. Ne vágjon a szerszámmal lemezt, műanyagot, követ, és semmilyen más építőanyagot sem. Soha ne hagyja, hogy gyermekek használják a láncfűrészt. Ne hagyja, hogy bárki is úgy használja a láncfűrészt, hogy előbb nem olvastatta vele a jelen használati útmutatót, és nem adta meg a szerszám biztonságos használatához szükséges utasításokat. - Minden más személyt (segítők, a munkafolyamatot nézők, gyermekek) és a háziállatokat tartson BIZTONSÁGOS TÁVOLSÁGBAN a munkaterülettől. Amennyiben fát vág, a biztonságos távolságnak a munkaterületen található legmagasabb fák magasságának legalább a kétszerese kell, hogy legyen. Hasábok között legalább 4,5 m-es távolságot kell tartani. Stabil talajon állva helyezze súlyát jól a lábaira, hogy ne veszítse el az egyensúlyát a munkavégzés során. - Ne tartsa a láncfűrészt a mellkasvonal felett, mivel ily módon nehéz a láncfűrészt uralma alatt tartani, ha megugrik.

Magyar

HASZNÁLAT

• Ne vágjon fát elektromos vezetékek vagy épületek közelében. Hagyja, hogy szakember végezze el az efféle munkát. Kizárólag akkor használja a fűrészt, ha elegendő fény áll rendelkezésre, és a látási viszonyok is megfelelőek ahhoz, hogy jól lássa, amit csinál.

ALAPVETŐ HASZNÁLATI / VÁGÁSI TECHNIKÁK

Tanulja meg a különböző vágási technikákat úgy, hogy előbb kis rönkökön gyakorol, így megismerheti a láncfűrész működését, mielőtt komolyabb munkához fog.

Vegye fel a megfelelő pozíciót a munkadarabbal szemben állva, a láncfűrész legyen alapjáraton. Várja meg, amíg a motor eléri a maximális sebességét, mielőtt a ravasz teljes lenyomásával elkezdené a vágást. Kezdje el a fűrészelést, a láncfűrészt helyezze a hasábra. A motort maximális fordulatszámon járassa a vágás során végig. Hagyja, hogy a fűrészlánc "végezze a munkát", azaz csak enyhén nyomja le a szerszámot. Ha erőlteti a vágást, a láncvezető, a lánc és a motor megsérülhet. - Engedje el a gázadagoló ravaszt, amint végzett a vágással, és hagyja, hogy a motor leálljon. Amennyiben a láncfűrészt maximális fordulatszámon járatja terhelés nélkül, akkor a lánc, a láncvezető és a motor idő előtt elhasználódhat. Ne fejtsen ki nyomóerőt a láncfűrészre a vágás végén.

FAVÁGÁS - VESZÉLYES HELYZETEK (20. ábra)

FIGYELMEZTETÉS

Ne kezdjen el fát vágni erős szélben, valamint csapadékos időben. Várja meg, amíg az időjárási viszonyok kevésbé veszélyesek lesznek.

Favágás esetén fontos, hogy kövesse az alábbi utasításokat a súlyos testi sérüléssel járó balesetek elkerülése érdekében.

Viseljen szem- és hallásvédő eszközt, és védősisakot is (A) a szerszám használata közben. Ne vágjon erősen meghajlott fát, sem olyat, melynek ágai korhadtak vagy elhaltak, ill. melynek levált a kérge, vagy üreges a törzse. Ezeket a fákat egy munkagép segítségével előbb ki kell húzni a földből, majd pedig ezután szabad csak felvágni őket. Vegye figyelembe a nagy ágak súlyát és súlyeloszlását (B). Távolítsa el a bozótot a kivágásra kerülő fa körül (C). Ne vágjon fát elektromos vezetékek és épületek közelében (D). Vegye figyelembe a fa dőlési irányát (E). Ellenőrizze, hogy nincs törött vagy elhalt ág a fán,

mely leeshet és megütheti Önt a favágás során (F).

A vágás során rendszeresen nézze a fa csúcsát, így bizonyosodjon meg arról, hogy a kívánt irányba fog dőlni. A munkafolyamatot nézőket tartsa biztonságos távolságban (G) (legalább a fa magasságának kétszerese) a munkaterülettől. Előre gondolja el, hogy merre fog visszahúzódni, amikor a fa dől (H). Ha a fa más irányba dől, vagy ha a láncfűrész beszorult, ill. a fa magával rántotta, hagyja a szerszámot és távolodjon el gyorsan a fától! Vegye figyelembe a szél irányát, mielőtt favágáshoz kezdene. Ne vágjon ki elektromos vezetékek vagy épületek közelében álló fát, mert ezekre ráeshet a fa, ill. az ágai. Ha a talaj lejtős, a lejtő felső részén helyezkedjen el, mivel a kivágott fa legurulhat vagy lecsúszhat. A faanyagból távolítsa el a vágási hulladékot, a köveket, a kéregdarabokat, a szegeket, a kapcsokat és a vasdrótokat azokról a helyekről, ahol a vágás történik.

FIGYELMEZTETÉS

NE vágjon ki elektromos vezetékek vagy épületek közelében álló fát, mert ezekre ráeshet a fa, ill. az ágai.

A FAVÁGÁS TECHNIKÁJA (21 - 24. ábrák)

1. Előre gondolja el, hogy merre fog visszahúzódni, amikor a fa dől (vagy több irányt is jelöljön ki arra az esetre, ha az eltervezett valami elzárná). Tisztítsa meg a fa közvetlen környezetét, illetve győződjön meg arról, hogy nincs akadály azon a területen, ahová vissza akar húzódni. Tisztítsa meg ezt a területet körülbelül 135°-ra a fa tervezett dőlésvonalától (A).
2. Vegye figyelembe a szél erejét és irányát, a fa hajlását és egyensúlyhelyzetét, valamint a nagy ágak elhelyezkedését. Ezen tényezők mindegyike befolyásolhatja a fa dőlésirányát. Ne próbálja a fát a természetes dőlésvonaltól eltérő irányba dönteni (B).
3. Vágjon a törzsbe hajkolást, körülbelül a törzs átmérőjének 1/3-ig a fa dőlési oldalán (C). Vágjon a hajkolásba oly módon, hogy a bevágások egyenes szöget messenek a dőlésvonalra. A hajkolást el kell mélyíteni, hogy vízszintes utat biztosítson a láncfűrésznek. Először mindig a hajkolás alsó felét vágja ki, nehogy a fa súlya becsípje a láncfűrészt.
4. Végezzen el egy hátsó, egyenes bevágást (D) vízszintesen (a fa másik oldalán), legalább 5 cm-rel a hajkolás vízszintes része felett.

Megjegyzés: Soha ne vágjon be egészen a hajkolásig. A törzs egy része mindig maradjon meg a hajkolás és a hátsó bevágás között (körülbelül 5 cm vagy a törzs átmérőjének 1/10-e). Ez a maradék az ún. "törzsbetét" (EK). Megakadályozza, hogy a fa elcsússzon, kiforduljon vagy lebillenjen a rönkről.

HASZNÁLAT

A nagy átmérőjű fák esetében ne vágjon olyan mélyre, hogy a fa kidőljön vagy leszakadjon a rönkről. Helyezzen a bevágásba fa vagy műanyag ékeket (F) úgy, hogy ne érintsék a láncot. Fokozatosan üsse be őket, hogy így megemelje a fát.

1. Ha a fa dőlni kezd, azonnal állítsa le a láncfűrészt, és tegye le a földre. Húzódjon a biztonságos, előre eltervezett helyre, s közben ellenőrizze, hogy a fa nem az Ön irányába dől.

FIGYELMEZTETÉS

A hátsó bevágás soha nem érheti el a hajkolást. A törzsbetét gondoskodik arról, hogy a fa ellenőrizhetően dőljön: ez a törzsnek a hajkolás és a hátsó bevágás között megmaradó része.

A TÁMASZTÓGYÖKEREK ELVÁGÁSA (25. ábra)

A támasztógyökér a fa egy vastag gyökere, mely a fatörzsből a talajig hatol. Vágja el ezeket a vastag gyökereket, mielőtt magát a fát kivágná. Előbb vágjon vízszintesen (A), majd erre merőlegesen, azaz függőlegesen a támasztógyökérbe (B). Az így levágott darabot távolítsa el (C) a munkaterületről. A fa kivágását a támasztógyökerek eltávolítása után kezdje meg. Lásd jelen kézikönyv "A favágás technikája" c. részét.

HASÁBOLÁS (26. ábra)

A hasábolás kifejezés azt a folyamatot jelöli, melynek során a kivágott fát megfelelő hosszúságúra vágják össze.

• Egyszerre mindig csak egy rönköt vágjon. A kis rönköket helyezze bakra vagy egy másik rönkre a hasításhoz.
• Megtisztított munkaterületen dolgozzon. Győződjön meg arról, hogy semmilyen tárgy nem érhet a láncvezető végéhez vagy a lánchoz fűrészelés közben: ez a szerszám megugrásához vezethet (A). Hasítás közben a lejtő felső részén helyezkedjen el, hogy a hasábok ne gurulhassanak az Ön irányába.
• Néha lehetetlen megakadályozni, hogy a lánc becsípődjön (az általános fűrészelési technikákkal), vagy nehéz előrelátni, hogy a levágott rönk milyen irányban fog leesni.

HASÍTÁS ÉKKEL (27. ábra)

Ha a rönk átmérője elég nagy ahhoz, hogy éket tegyen a bevágásba (B) anélkül, hogy az hozzáérjen a lánchoz, használjon éket, hogy a bevágást nyitva tartsa, és így elkerülje, hogy a fa becsípje a láncot.

FESZÜLŐ RÖNKÖK HASÍTÁSA (28. ábra)

(C) AZ EGYIK VÉGÉN ALÁTÁMASZTOTT RÖNK (D) MINDKÉT VÉGÉN ALÁTÁMASZTOTT RÖNK

Vágjon be a rönk 1/3 részéig az egyik oldalon (E), majd a 2/3 részéig a másikon. A vágás során a rönk meghajolhat. A láncfűrész becsípődhet vagy beszorulhat, ha az első vágás mélyebb, mint a rönk átmérőjének harmada.

Különös figyelemmel járjon el, ha feszülő rönkkel dolgozik (G), hogy a láncvezető vagy a lánc becsípődését elkerülje.

HASÍTÁS FELÜLRŐL (29. ábra)

Kezdje a vágást a rönk felső részén, a láncvezető alsó részével fűrészelve. Lazán nyomja a szerszámot lefelé. Vigyázzon, a láncfűrész előre fog húzni.

HASÍTÁS ALULRÓL (30. ábra)

Kezdje a vágást a rönk alsó részén, a láncvezető felső részével fűrészelve. Lazán nyomja a szerszámot felfelé. A láncfűrész Ön felé fog visszanyomódni. Készüljön fel erre a jelenségre, és fogja erősen a láncfűrészt, hogy ne veszítse el az uralmat felette.

GALLYAZÁS ÉS METSZÉS (31 - 32. ábrák)

Dolgozzon lassan, és tartsa két kézzel, erősen a láncfűrészt. Ügyeljen arra, hogy munka közben mindig megtartsa az egyensúlyát. Maradjon megfelelő távolságban a fűrészelt ágtól. Helyezkedjen el a fatörzs ellentétes oldalán, miközben az ágat fűrészeli. - Ne használja a láncfűrészt létrán állva: ez rendkívül veszélyes. Hagyja, hogy szakember végezze el az efféle munkát. Ne tartsa a láncfűrészt a mellkas-vonal felett, mert így nehéz a láncfűrészt uralma alatt tartani, ha megugrik.

FIGYELMEZTETÉS

Soha ne másszon fel fára egy ág levágásához vagy gallyazáshoz. Ne használja a láncfűrészt létrán, tetőn, rönkön állva, vagy bármilyen más instabil testhelyzetben, melyben elveszítheti az egyensúlyát és/vagy uralmát a szerszám felett.

• Fontos, hogy a faág vágása során az utolsó vágást a törzs vagy a fő ág mentén csak akkor végezze el, ha az ágat magát már lefűrészelte, hogy csökkentse a súlyát. Ez megakadályozza, hogy az ág leszakítsa a törzsről a kérget.
• Először vágjon be az ág 1/3 részéig alulról (A).
• Ezután felülről vágjon bele az ágba, míg az le nem esik (B).
• Végezze el az utolsó vágást a törzs mentén (C) lassan az ágba süllyesztve a láncvezetőt, hogy a vágás tiszta legyen. A kéreg így regenerálódni tud később.

FIGYELMEZTETÉS

Ha a lemetszendő ág mellmagasság felett található, bízza a metszést szakemberre.

Magyar

HASZNÁLAT

BESZORULT FÁK VÁGÁSA (33. ábra)

Előfordulhat, hogy egy ág, egy részlegesen gyökértelen fa törzse vagy egy törpefa (A) meghajolva beszorul egy másik fa alá oly módon, hogy hirtelen felcsapódik, amint a ránchezedő fát fűrészelni vagy elmozdítani kezdjük. Könnyen előfordulhat, hogy a kivágott fa részlegesen gyökértelen törzse elengedi magát és felcsapódik függőleges pozícióba, miközben megpróbáljuk elválasztani a rönktől. Vigyázzon ezekkel a beszorult fákkal, mert veszélyesek.

FIGYELMEZTETÉS

A beszorult fák veszélyesek, mert megüthetik Önt, és így elveszítheti uralmát a láncfűrész felett, ami súlyos vagy akár halálos sérüléseket is okozhat.

KARBANTARTÁS

FIGYELMEZTETÉS

Alkatrészcsere esetén kizárólag eredeti, Ryobi pótalkatrésszel szabad a régit helyettesíteni. Bármilyen más alkatelem használata veszélylyel jár, és a készülék megrongálódását okozhatja.

FIGYELMEZTETÉS

Viseljen mindig biztonsági szemüveget vagy oldallappal ellátott védőszemüveget, amikor elektromos szerszámot / gépet használ, vagy amikor az összegyűlt port sűrített levegővel eltávolítja. Ha a munkálatok során por termelődik, használjon arcvédőt vagy porvédő maszkot is.

ÁLTALÁNOS KARBANTARTÁS

Ne használjon oldószert (hígítót) a műanyagból készült részek tisztításához. A kereskedelmi forgalomban kapható oldószerek többsége rongáló hatással lehet a műanyagból készült alkatelemekre. A por, olaj, zsír és egyéb szennyeződések tisztítására használjon egy tiszta ruhadarabot.

FIGYELMEZTETÉS

Óvja a műanyagból készült részeket fékolajtól, benzintől, és minden egyéb, olaj alapú terméktől stb. Ezek a vegyszerek olyan vegyületeket tartalmaznak, melyek megrongálhatják, meglágyíthatják vagy lebonthatják a műanyagból készült részeket.

OLAJOZÁS

A szerszám összes csapágyát magas kenőhatású és a szerszám teljes élettartamára - normál használati körülmények között - elegendő mennyiségű olajjal kentük meg gyárilag. Ebből kifolyólag nincs szükség arra, hogy a szerszám belső alkatrészeit kenje.

A LÁNCVEZETŐ ÉS A LÁNC CSERÉJE (34 - 43 ábrák)

VESZÉLY

Soha ne indítsa be a motort, amíg a láncvezetőt, a láncot, a motorházat és a fogaskerékház borítását fel nem tette. Ha ezen elemek valamelyike nincs a helyén, a fogaskerék szerkezete kirepülhet vagy felrobbanhat, ami súlyos testi sérüléseket okozhat.

FIGYELMEZTETÉS

A súlyos testi sérüléssel járó balesetek elkerülése érdekében olvassa el és értse meg a jelen kézikönyv alábbi biztonsági előírásait.

• Mindig helyezze a be/ki kapcsolót STOP állásba, mielőtt a láncfűrészen valamilyen munkálatot végez. Bizonyosodjon meg arról, hogy a láncfék nincs aktiválva, mindezt úgy, hogy a kézvédőt/biztonsági láncféket hátrahúzza.

Megjegyzés: Amikor láncvezetőt és láncot cserél, kizárólag a gyártó által előírt típusút használjon ehhez.

Viseljen kesztyűt, ha a lánchoz vagy a láncvezetőhöz nyúl. Ezek az elemek élesek és érdesek is lehetnek. Vegye le a láncvezető rögzítőcsavarjait a mellékelt kombinált csavarkulcs segítségével. Vegye le a fogaskerék-ház borítását. Távolítsa el a láncvezetőt és a láncot. Vegye le a régi láncot a láncvezetőről. Fogja az új láncot hurokra, és csavarjon ki minden rögzítést. A vágószemeknek (A) a lánc forgási irányában kell állni (B). Ha az ellenkező irányban állnak, fordítsa ki a hurkot, amit csinált. Helyezze a meghajtó láncszemeket (C) a láncvezető sínjébe (D) a 38. ábrán látható módon. A láncnak hurkot kell formáznia a láncvezető mögött. Tartsa a láncot a helyén, és vezesse végig a hurkot a lánckeréken (E). Igazítsa a láncvezetőt úgy, hogy az állítócsavarok beilleszkedjenek a láncvezető hátsó részén található hosszú résbe.

Megjegyzés: Amikor a láncvezetőt az állítócsavarokra (F) helyezi, győződjön meg arról, hogy a láncfeszítő csapocska (G) a résben a helyére (H) kerüljön.

Helyezze vissza a meghajtó szerkezet fedelét (I) és a láncvezető rögzítőcsavarjait (J). Húzza meg kézzel a rögzítőcsavarokat. A láncvezetőnek el kell tudni mozdulni a láncfeszesség beállításához. Feszítse meg a láncot, miközben a lánc állítócsavarját (K) forgatja jobbra addig, amíg a lánc tökéletesen nem illeszkedik a láncvezetőre, és a meghajtó láncszemek nem fekszenek megfelelőképpen a láncvezető sínjébe.

Magyar

KARBANTARTÁS

Emelje fel a láncvezető elülső végét, hogy megbizonyosodjon arról, hogy a lánc nem válik el a láncvezetőtől. Ha nincs hézag (játék) a lánc és a vezető között, engedje el a láncvezető orr-részét, és szorítsa meg a láncfeszesség állító csavart egy fél fordulattal jobbra. Ismételje meg ezt a lépést, amíg azt nem tapasztalja, hogy a láncnak nincs a vezetőn játéka. Tartsa meg a láncvezető végét, és szorítsa meg erősen a láncvezető rögzítőcsavarjait.

A lánc akkor van jól megfeszítve, ha nincs játéka a láncvezető alsó élénél, illeszkedik rá, de kézzel forgatható, anélkül hogy akadozna. Győződjön meg arról, hogy a láncfék nincs lenyomva.

Megjegyzés: Ha a lánc túl szoros, akkor nem forog a vezetőn. Lazítsa meg kissé a láncvezető csavarjait, és fordítsa el a láncfeszesség állító csavart negyed fordulattal balra. Tartsa meg a láncvezető orr-részét, és jól húzza meg a láncvezető rögzítőcsavarjait. Bizonyosodjon meg arról, hogy a lánc forog, anélkül hogy akadozna.

A LÁNCFESZESSÉG BEÁLLÍTÁSA (44 - 46 ábrák)

FIGYELMEZTETÉS

Soha ne érintse meg, és soha ne állítsa a fűrészláncot bekapcsolt motornál. A lánc rendkívül éles. Viseljen mindig védőkesztyűt, ha a láncfűrész karbantartását végzi.

Állítsa le a motort, mielőtt a láncfeszességet beállítaná. Bizonyosodjon meg arról, hogy a láncvezető rögzítőcsavarjait kézzel meg lehet lazítani. Fordítsa el jobbra a láncfeszesség állító csavart a lánc újbóli megfeszítéséhez.

Megjegyzés: A hideg lánc akkor van jól megfeszítve, ha nincs játéka a láncvezető alsó szegélyénél, illeszkedik rá, és kézzel lehet forgatni, anélkül hogy akadozna.

Mindig feszítse meg a láncot, ha a meghajtó láncszemek (A) a láncvezető alsó síne alá lógnak.

Megjegyzés: A lánc hőmérséklete a használat során emelkedik. A jól megfeszített meleg lánc meghajtó láncszemei körülbelül 1,25 mm-re lógnak a láncvezető síne alá. A meleg lánc helyes feszességének meghatározásához egy kombinált csavarkulcs végét is felhasználhatjuk.

Megjegyzés: Az új láncok hajlamosak megnyúlni. Rendszeresen ellenőrizze a láncfeszességet és feszítse meg újra, ha szükséges.

FIGYELEMFELHÍVÁS

Egy melegen beállított lánc túl szorosnak bizonyulhat, ha lehűlt. Ellenőrizze a "hideg szorosságot" a következő használat előtt.

A LÁNC KARBANTARTÁSA (47 - 48 ábrák)

FIGYELEMFELHÍVÁS

Mielőtt munkálatokat végezne a láncfűrészen, bizonyosodjon meg arról, hogy a be/ki kapcsológomb STOP állásban legyen.

A láncfűrészt kizárólag nehezen megúró lánccal használja. Ez a gyorsvágású lánc megfelelőképp karbantartva csökkenti a megugrás veszélyét.

Végezze megfelelőképpen a lánc karbantartását a tiszta és gyors vágás érdekében.

A fűrészláncot meg kell élesíteni, ha a lehulló faforgács darabok kicsik és porszerűek, ha erőltetni kell a vágást, vagy ha csak az egyik oldalon vág a lánc. A lánc karbantartása során ügyeljen a következőkre:

A szem oldalsó részények rossz élezési szöge növelheti a megugrás veszélyét. A mélységhatárolók játéka (A):

• Minél nagyobb a mélységhatárolók játéka, annál nagyobb a megugrás veszélye.
• Fordítva, a nem elég mély beállítás pedig csökkenti a vágás minőségét.

Ha a fogak olyan kemény tárgyhoz érnek, mint például szög, kő, vagy pedig a fán lévő sártól, homoktól elkopnak, a lánc élesítését bízza egy hivatalos Szerviz Központra.

Megjegyzés: Ellenőrizze, hogy a lánckerék (B) nem kopott-e el, vagy nem sérült-e meg, amikor a láncot a helyére rakja. Amennyiben elhasználódás vagy károsodás jeleit észleli, cseréltesse ki egy hivatalos Szerviz Központban.

Megjegyzés: Amennyiben nem teljesen érti az élezés alább leírt folyamatát, akkor éleztesse meg a láncfűrész láncát egy hivatalos Szerviz Központban, vagy cseréltesse ki egy nehezen megugró lánccal.

A VÁGÓSZEMEK ÉLEZÉSE (49 - 52 ábrák)

A vágószem részei:

(A) Kés (B) Oldalrész (C) Mélységhatároló (D) Talp (E) Mélyedés (F) Sarok (G) Szegecslyuk (H) Felső rész

Bizonyosodjon meg arról, hogy a vágószemeket ugyanolyan szögben és hosszúságban élesíti meg, mivel az egyforma szemek teszik csak lehetővé a gyors vágást.

KARBANTARTÁS

FIGYELMEZTETÉS

A lánc rendkívül éles. Viseljen mindig munkakesztyűt, amikor a lánc karbantartását kell elvégezni. Ezáltal jelentősen csökkenti a súlyos testi sérülések veszélyét.

Feszítse meg a láncot élesítés előtt. Kérjük, ehhez olvassa el a „A láncfeszesség beállítása” c. részt. Használjon egy 1,6 mm-es átmérőjű körreszelőt és egy reszelőtartót (nincsenek mellékelve). Mindig a láncvezető közepénél élesítse a vágószemeket. Helyezze a reszelőt a kés felső részével egy szintbe. Ne hagyja, hogy a reszelő lehajoljon vagy ugráljon. Fejtsen ki kis nyomást, de legyen határozott, reszeljen a vágószem elülső sarka felé. Emelje fel a reszelőt visszafelé irányban mindig. - Minden késnél elegendő néhány határozott mozdulat a reszelővel. Reszeljen meg minden vágószemet a bal oldalon (A), ugyanabban az irányban. Ezután a másik oldal következik, reszelje meg a vágószemeket a jobb oldalon (B), ellentétes irányban. Távolítsa el a reszelőre tapadt fémszennyeződést egy drótkefe segítségével.

FIGYELEMFELHÍVÁS

A rosszul megélesített vagy tompa lánc túlságosan megnövelheti a motor fordulatszámát a vágás során, ami károsíthatja a motort.

FIGYELMEZTETÉS

A lánc rossz élesítése növeli a megugrás veszélyét.

FIGYELMEZTETÉS

Ha a sérült láncot nem cseréli ki, vagy nem javíttatja meg, súlyos testi sérülésekkel járó balesetveszélynek teszi ki magát.

A FELSŐ SZEGÉLY ÉLEZÉSI SZÖGE (53. ábra)

(A) 30° HELYES - A reszelőtartón jelzés található, mely segítségével be lehet állítani a reszelő helyes szögét a felső szegélyhez viszonyítva. (B) 30°-NÁL KISEBB - Harántvágásokhoz. (C) 30°-NÁL NAGYOBB - A hegyes él gyorsan elkopik.

AZ OLDALSÓ RÉSZ SZÖGE (54. ábra)

(D) 80° HELYES - Ez az a szög, ami akkor képződik, ha megfelelő átmérőjű reszelőt tesz a reszelőtartóba. (E) KAMPO - "Megakasztja" a fát, és gyorsan eltompul, növeli a megugrás veszélyét. Ez akkor fordulhat elő, ha túl kis átmérőjű vagy túl alacsonyra helyezett reszelőt használ. (F) LEJTŐ - Az előrehaladás túl nagy erőt vesz igénybe, a láncvezető és a lánc túlságosan elkopik. Ez akkor fordulhat elő, ha túl nagy átmérőjű vagy túl magasra helyezett reszelőt használ.

A MÉLYSÉGHATÁROLÓK JÁTÉKA (55 - 57 ábrák)

A mélységhatárolók játékát tartsa 0,6 mm-en (A). Használjon mélységmérőt a határolók játékának ellenőrzéséhez. Ellenőrizze a mélységhatárolók játékát a lánc minden egyes élesítése után. Használjon laposreszelőt (B) (nincs mellékelve) és egy koszorú alátétet (C) (nincs mellékelve) az összes határoló egyeséges reszeléséhez. Használjon egy 0,6 mm-es alátétet. Miután az összes mélységhatárolót megreszelte, adja vissza az eredeti formájukat az elülső részük lekerekítésével. Ügyeljen arra, hogy ne sértse meg a szomszédos meghajtó láncszemeket a reszelő szélével. A mélységhatárolókat laposreszelővel beállítani, abban az irányban, amelyben a szomszédos vágószemeket élesítette körreszelővel. Ügyeljen arra, hogy a laposreszelő ne érjen a vágószemekhez a mélységhatárolók beállításakor.

A LÁNCVEZETŐ KARBANTARTÁSA (58. ábra)

FIGYELEMFELHÍVÁS

A láncfűrész minden karbantartása előtt bizonyosodjon meg arról, hogy a lánc le lett állítva.

Fordítsa meg a láncvezetőt minden munkahét után, hogy a két oldala ugyanolyan mértékben kopjon, és ily módon maximalizálja élettartamát. Minden használat után tisztítsa meg a láncvezetőt és ellenőrizze, hogy nem tompa-e, ill. nem rongálódott-e meg.

A láncvezető sínei eldeformálódhatnak és érdesek lehetnek, ez a használat normális velejárója. Ezeket a hibákat megjelenésük után azonnal javítani kell egy reszelő segítségével.

A láncvezetőt a következő esetekben ki kell cserélni:

ha a sínek belső része annyira elkopott, hogy a lánc felfeküdhet az oldalára, ha elgörbült, ha a sínek elrepedtek vagy töröttek, ha a sínek eltávolodtak egymástól.

A láncvezetőt olajozza minden munkanap úgy, hogy láncolajat fecskendez be az olajozófuratba. Fordítsa meg a láncvezetőt és ellenőrizze, hogy a furatokban (A) és a lánc sínejében nincs szennyeződés.

A LÉGSZŰRŐ TISZTÍTÁSA (59 - 60 ábrák)

FIGYELEMFELHÍVÁS

Bizonyosodjon meg arról, hogy a légszűrő megfelelőképpen a helyén van, mielőtt az alkatrészeket a helyükre rakja. Soha ne járassa a motort légszűrő nélkül, mivel ez károsíthatja.

KARBANTARTÁS

A PORLASZTÓ BEÁLLÍTÁSA (61 - 63 ábrák). Mielőtt a porlasztó beállításához kezdene:

Tisztítsa meg az indítóház szellőzőnyílásait egy ecset vagy sűrített levegő segítségével. Tisztítsa meg a légszűrőt (A). Lásd “A légszűrő tisztítása” c. részt. Hagyja a motort néhány másodpercig járni, mielőtt az alapjárati fordulatszám beállításához kezdene.

FIGYELMEZTETÉS

Az időjárási viszonyok és a tengerszint feletti magasság befolyásolhatják a porlasztó működését. Ne hagyja, hogy a nézelődők menjenek a láncfűrészhez, amikor a porlasztó beállítását végzi.

Az alapjárati fordulatszám beállítása:

Az alapjárati fordulatszám beállítása lehetővé teszi a szelep nyitásának módosítását a gyorsító ravasz elengedett állapotában.

Beállítás:

Fordítsa a "T" alapjárati fordulatszám-szabályozó csavart jobbra az alapjárati fordulatszám növeléséhez. Fordítsa a "T" alapjárati fordulatszám-szabályozó csavart balra az alapjárati fordulatszám csökkentéséhez. Hajtson végre egy próbavágást, majd állítsa be a H magas fordulatszám csavart a jobb vágási teljesítmény eléréséhez (nem pedig a maximális fordulatszám beállításához). A magas fordulatszám csavart nem lehet negyed fordulatnál jobban elfordítani.

FIGYELMEZTETÉS

A LÁNC SOHA NEM SZABAD HOGY ALAPJÁRATON FOROGJON. Egy, az alapjáraton forgó fűrészlánc súlyos testi sérüléssel járó baleseteket okozhat.

AZ INDÍTÓ TISZTÍTÁSA (62. ábra)

Használjon légsugarat vagy egy ecsetet az indítóház szellőzőnyílásainak (B) tisztán tartásához.

A PORLASZTÓ FAGYÁSGÁTLÓ MECHANIZMUSA (64 - 65 ábrák)

A láncfűrészt egy szellőzőajtóval látták el, mely a henger műanyagfedel jobb oldalán helyezkedik el, és a motorból jövő meleg levegőt a porlasztó felé irányítja, hogy az ne fagyhasson be hideg időben történő használat esetén. Ha a láncfűrészt 0°C és 5°C közötti hőmérsékleten használja magas páratartalom mellett, akkor a porlasztóban jég képződhet. Ez a motor lassulását és/vagy működési zavarokat eredményezhet. Amennyiben ilyen feltételek mellett használja a láncfűrészt, a munka megkezdése előtt válassza ki a fagyásgátló üzemmódot.

A fagyásgátló üzemmód kiválasztásához:

Helyezze be / ki kapcsológombot STOP állásba. Vegye le a légszűrő rekesz fedelét (A). Vegye ki a légszűrőt. Emelje meg a szivató gombot (E) a henger műanyag fedelének (C) eltávolításához. Csavarja ki a hengert a helyén rögzítő öt csavart. Vegye le a fedelet a hengerről. Távolítsa el a henger műanyagfedel jobb oldalán elhelyezkedő szellőzőajtót (D) úgy, hogy megnyomja. Fordítsa meg ezt az ajtót úgy, hogy a "Snow" ("Hó") felirat felfelé legyen, majd tegye vissza a helyére. Tegye vissza a henger fedelét is a helyére és csavarja vissza a rögzítőcsavarokat. Helyezze vissza a szivató gombot, a légszűrőt és a légszűrő fedelét.

FIGYELMEZTETÉS

A szellőzőajtó mindig normál használati pozícióban (Sun) ("Nap") legyen, ha nincs fagyveszély. Amennyiben a láncfűrészt fagyásgátló üzemmódban használja az indokoltnál magasabb hőmérsékleten, akkor előfordulhat, hogy a motor nem fog megfelelően járni.

A MOTOR TISZTÍTÁSA (66 - 67 ábrák)

Rendszeresen tisztítsa a henger (E) és a lendkerék (A) bordáit sűrített levegővel vagy ecsettel segítségével. A henger bordázatán összegyűlt szennyeződések jelenléte a motor veszélyes túlmelegedését idézheti elő.

FIGYELMEZTETÉS

Soha ne üzemeltesse a láncfűrészt, ha az alkatelemek valamelyike nincs megfelelőképp a helyén, leginkább a motor ill. az indítóház burkolata. Az alkatrészek ilyenkor esetlegesen eltörhetnek és szétrepülhetnek. A lendkereket és a meghajtó szerkezetet kizárólag valamely hivatalos Szerviz Központtal javíttassa meg.

Megjegyzés: Ha a szerszám teljesítménye csökken, akkor lehet, hogy a kipufogóvágya vízkőpogódobot lerakódott korom eltömi. Ki kell tisztítani ezeket a lerakódásokat, hogy a motor visszanyerje eredeti teljesítményét.

AZ ÜZEMANYAGSZŰRŐ ÁLLAPOTÁNAK ELLENŐRZÉSE (68. ábra)

Rendszeresen ellenőrizze az üzemanyagszűrőt (B). Cserélje ki, ha szennyezett vagy sérült.

GYERTYACSERE (69. ábra)

A gép motorja egy Champion RZ7C vagy NGK CMR7H típusú gyertyával működik, melynek elektródtávolsága 0,64 mm. Gyertyacserét 50 üzemóránként, vagy szükség esetén gyakrabban végezzen ugyanilyen típusú gyertyával.

KARBANTARTÁS

Csavarja ki a gyertyát egy csavarkulcs (A) segítségével balra hajtva. Vegye ki a gyertyát. Tegye be az új gyertyát a csavarmenetbe és kézzel csavarja jobbra. Végül, jól szorítsa meg egy kulcs (B) segítségével.

Megjegyzés: Vigyázzon arra, hogy ne zárja rövidre a gyertya vezetékét: ez súlyosan károsíthatja a szerszámot.

A SZIKRAFOGÓ ÉS KIPUFOGÓ RÁCS ELLENŐRZÉSE / TISZTÍTÁSA (70. ábra)

A kipufogón szikrafogó rács van. A hibás szikrafogó rács tűzveszélyes. A rács még normál használati körülmények között is bekormozódhat. Hetente ellenőrizni, valamint szükség esetén azonnal tisztítani kell. A kipufogódobot és a szikrafogót tartsa mindig jó állapotban.

FIGYELMEZTETÉS

A kipufogódob rendkívül forró a láncfűrész használata alatt és után. A súlyos sérülések veszélyének csökkentése érdekében kerüljön bármiféle kontaktust, érintkezést a kipufogódobbal.

Várja meg, amíg a kipufogódob lehűl. Távolítsa el a dob fedelét rögzítő torx csavart (E) és 8 mm-es anyákat (D); vegye le a fedelét (C) és a szikrafogó rácsot (A). Ha a szikrafogó rács szennyezett, tisztítsa meg egy kis drötkefe segítségével. Cserélje ki a szikrafogó rácsot, ha repedezett vagy sérült. Távolítsa el a kipufogódobot (B). Használjon egy lapos csavarhúzót a koromlerakódások eltávolításához a szellőzőnyílásokon keresztül. Törölje le a kipufogódob szellőzőnyílásaira és a henger kipufogórendszerére lerakódott kormot is. Tegye vissza a kipufogódobot, a szikrafogó rácsot és a dob fedelét a helyére. Csavarja vissza a torx csavarokat és az anyákat.

A LÁNCFÉK SZEMREVÉTELEZÉSE ÉS TISZTÍTÁSA (71–72. ábrák)

Vegye le a meghajtó szerkezet fedelét, és törölje le a láncfék (A) alkatrészeit. Ellenőrizze a fékszalag (C) elhasználódási fokát, és cserélje ki, ha kopott vagy deformálódott. A szalag vastagsága nem lehet kisebb 0,6 mm-nél. Más szóval, nem szabad, hogy a felénél jobban elkopjon. Tartsa mindig tisztán a láncfék mechanizmusát, és kenje rendszeresen a fék csuklós részét (B). Rendszeresen ellenőrizze a láncfék működését javítási és tisztítási munkálatok után. Lásd a „A láncfék használata” című részt további tájékozódás végett.

Ellenőrizze a lánc visszacsapás-gátlót (D), és cserélje le, ha sérült.

FIGYELMEZTETÉS

Még a mechanizmus napi rendszerességgel végzett tisztítása sem biztosíthatja azt, hogy a láncfék munka közben megbízhatóan működjön. Tartsa be a vágásra vonatkozó előírásokat.

A LÁNCFŰRÉSZ TÁROLÁSA (EGY HÓNAPNÁL HOSSZABB IDŐRE)

Öntse az üzemanyagtartályban található összes benzint egy homologizált benzines marmonkannába. Járassa a motort, amíg le nem áll. Ez lehetővé teszi, hogy az összes üzemanyag kiürüljön, ellenkező esetben elveszítheti erejét, vagy gumis állagú lerakódást okozhat a rendszerben. - Nyomja meg többször az indító befecskendező gombot, hogy leereszsze a porlasztóban maradt összes üzemanyagot. Az összes láncolajat öntse egy homologizált olajtartályba. Gondosan tisztítsa meg a láncfűrészt. A szerszámot egy jól szellőző, a gyermek számára nem hozzáférhető helyen kell tárolni.

Megjegyzés: Ne tárolja a láncfűrészt olyan oxidálószerek közelében, mint pl. a kerti munkáknál használatos vegyszerek ill. jégmentesítő sók.

Az üzemanyag tárolása és kezelése tekintetében lásd a megfelelő ISO szabványokat és a helyi rendeleteket. A megmaradt üzemanyagot egy másik, kétütemű motorral működő szerszámban is felhasználhatja.

HIBAELHÁRÍTÁS

Probléma	Lehetséges ok	Megoldás
Nem indul be a motor. [bizonyosodjön meg arröl, hogy a kapcsológomb be (I) dallasban van-e]	Nincs szikra.A motor lefulad.	Ellenörizzze a gyertya állapotát. Vegye le a légszürö fedelet. Vegye ki a gyertyát a hengerból. Csatlakoztassa vissza a gyertya käbeleit és helyeze z a gyertyát a henger tetejérê, a fém részt a henger csatlakozójához. Húzza meg az inditózsinórt és figyelje meg, hogy képžódik-e szikra a gyertya elektrédái között. Amennyiben nem képžódik szikra, tesztelje le egy Új gyertyával.
		Vegye ki a gyertyát, miután a kapcsológombot ki állasba helyeze. Nyomja a szivató gombot be állasba (teljesen benyomva) és húzza meg a berántó-zsinórt 15 - 20-szor. Ez lehetővé kell, hogy tegye, hogy a motorból kijöjön a felesleges üzemanayag. Tiszütsa meg és tegye vissza a gyertyát a helyeère. Helyezzze a kapcsológombot be (I) állasba. Nyomja meg az inditó befecskendežö pumpá 4-szer. Húzza meg háromszor a berántó-zsinórt Ügy, hogy a szivató gomb teljesen be van nyomva (be állás). Ha a motor nim indul be, nyomja a szivató gombot fél fojtás pozicióba (közbülso pozició) és inditson normal módon. Amennyiben a motor mág igy sem indul be, ismételje meg a fentebb leirtakat egy Új gyertyával.
A motor beindul, de nem gyorsul fel megfeleloén.	Az "L" (alacsony fordulatszám) csavart be kell állitani.	Forduljon egy hivatalos Szerviz Központhoz, ahol egy szakember be fogja állitani a porlasztó.
A motor beindul, de utána leáll.	Az "L" (alacsony fordulatszám) csavart be kell állitani.	Forduljon egy hivatalos Szerviz Közpanthoz, ahol egy szakember be fogja állitani a porlasztó.
A motor beindul, de nem mukódk megfelelóképpen a teljes fordulatszámon.	A "H" (magas fordulatszám) csavart be kell állitani.	Forduljon egy hivatalos Szerviz Közpanthoz, ahol egy szakember be fogja állitani a porlasztó.
A motor nem éri el a teljes fordulatszámátés/vagy túsztan füstöl.	Rossz a benzin / olaj keverési arány.	Használjon frissen kevert üzemanayagot, melyben a megfelelo arányban van a kétütemü, szintetikus olaj.
	A légszürö elszennyeződött.	Tiszütsa meg a légszürö tiszütása" c. részt.
	A szikrafogó rács szennyezett.	Tiszütsa meg a szikrafogó rácsot. Lásd "A szikrafogó és kipufogó rács Ellenörzese / tiszütása" c. részt.
	A "H" (magas fordulatszám) csavart be kell állitani.	Forduljon egy hivatalos Szerviz Közpanthoz, ahol egy szakember be fogja állitani a porlasztó.
A motor beindul, forog és gyorsul, de nem tartja az alapjárati fordulatszám.	A porlasztó alapjárati fordulatszám-szabályozó csavarját be kell állitani.	Fordütsa a "T" alapjárati fordulatszám-szabályozó csavart jobbra az alapjárati fordulatszám növeléséhez. Lásd "A porlasztó beállitása" c. részt.
	A porlasztó alapjárati fordulatszám-szabályozó csavarját be kell állitani.	Fordütsa a "T" alapjárati fordulatszám-szabályozó csavart balra az alapjárati fordulatszám csökkestéséhez. Lásd "A porlasztó beállitása" c. részt.
	Légszivárgás van a rendszerben.	Forduljon egy hivatalos Szerviz Közpanthoz a meghibásodott rendszer cseréjével.

HIBAELHÁRÍTÁS

Probléma	Lehetséges ok	Megoldás
A motor forog alapjáraton.	Az olajartály üres.A lánç tül feszes.Az olajozó rendszer nem mūködik.Az olajbemenetek el vannak dugulva.	Az olajartályt az üzemanyagartállyal egyidejüleg kell felttölteni.Lásd a jelen kézikönyv "A láncfeszesség beállitása" c. részt et az utasitásokhoz.Hagyja a motort kõzepes fordulatszámon 30 - 45esianpincig järnì. Állitsa le a láncfürészt és ellenörizze, hogy nem csöpög-e olaj a láncezetöból. Ha olajat talál, a lánç lehet hovy tompa, vagy a láncezető sérult.Távolitsa el a fogaskerék-ház borítását és a láncezetőt, majd tiszítlsa meg az olajbemenetek egy kefe segitségével.
A láncezető és a lánç melegszik és füstöl.	A láncfék le van nyomva.A lánç tül feszes.A láncezető és a lánç nincsenek megfelelöképp felhelyezve.A láncezető és/vagy a lánç sérültek.A lánckerék sérúlt.	Engedje ki a láncfék. Lásd "A láncfék használata" c. részt.Lásd a jelen kézikönyv "A láncfeszesség beállitása" c. részt et az utasitásokhoz.Lásd "A láncezető és a lánç cseréje" c. részt.Ellenörizze a láncezetőt és a láncot.Forduljon egy hivatalos Szerviz Központhoz, ahol egy szakember ki fogja cserélni a lánckereket.

KIRJELDUS (Joonis 1)

Ezt a Ryobi terméket huszonnégy (24) hónapig garantáljuk a gyártási hibák, valamint a készülékben található alkatrészek miatt jelentkező meghibásodás ellen. A garancia az eladó által, a vásárlás származási helyén, az eredeti adásvételi szerződésben feltüntetett dátumtól érvényes.

A normális igénybevételből fakadó elhasználódás, a nem rendeltetésének megfelelő használat vagy karbantartási művelet miatt fellépő, túlterhelés által okozott meghibásodásra nem terjed ki a garancia. A tartozékokra, mint például az akkumulátorra, izzókra, fúrófejekre, táskára, stb., a garancia szintén nem vonatkozik.

A garancia időszak alatt fellépő meghibásodás esetén juttassa el NEM SZÉTSZERELT ÁLLAPOTBAN a Ryobi terméket a vásárlást és annak dátumát igazoló dokumentum kíséretében az eladóhoz vagy az Önhöz legközelebbi Ryobi Szerviz Központba.

A jelen garancia nem zárja ki a fogyasztási eszközökre vonatkozó jogszabályok által előírtakat.

A következő európai és/vagy nemzeti szabványok és/vagy műszaki követelmények szövegeit vettük alapul az európai irányelvekben lefektetett egészségvédelmi követelmények alkalmazásához: EN 292-1:1991 / EN 292-1:1991+A1:1995 / EN 608:1994 / ISO 6533:2001 / ISO 6534:1992 / ISO 6535:1991 / ISO 7293:1997 / ISO 7914:2002 / ISO 7915:1991 / ISO 6531:1999 / ISO 8334:1985 / ISO 9518:1998 / ISO 10726:1992 / EN ISO 14982:1998 / EN ISO 3744:1995 / EN ISO 4871:1996 / ISO 9207:1995 / ISO 7182:1984 / ISO 7505:1986

Ez a termék tanúsítottan megfelel a 2000/14/EK zajkibocsátásról szóló irányelvnek.

	35 cm3	40 cm3	44 cm3
Mérhet hangteljesitményszint	110 dB (A)	110 dB (A)	110 dB (A)
Garantälthangteljesitményszint	112 dB (A)	112 dB (A)	112 dB (A)
Kibocsatás idöpontjá	1 / 2007

Ez a termék az alábbi vizsgálati és tanúsító szervezet által végzett ellenőrzések alapján tanúsítottan megfelel a 2000/14/EK irányelvnek: SGL PRÜF- UND ZERTIFIZIERUNGS GMBH. BURGSTADTER STRASSE 20, D-09321, HARTMANNSDORF, NÉMETORSZÁG.

A műszaki dokumentáció a következő vállalatnál található: Homelite Far East Co., Ltd. 24/F, 388 Castle Peak Road, Tsuen Wan, N. T., Hongkong.

Megfelelőségi nyilatkozat, kiállítva 2006 szeptemberében a Homelite Far East Co., Ltd. által.
