Typ produktu	Motorová řetězová pila
Značka	RYOBI
Model	RCS-3540C
Zdvihový objem	35 cm³
Jmenovitý výkon	1,6 kW (2,2 k)
Jmenovité otáčky	12 000 ot/min
Volnoběžné otáčky	2 700 - 3 100 ot/min
Hmotnost (bez lišty, řetězu, paliva a oleje)	4,4 kg
Délka lišty	40 cm
Rozteč řetězu	9,53 mm
Tloušťka řetězu	1,27 mm
Typ řetězu	Nízkozpětný řetěz (s nízkým sklonem ke zpětnému rázu)
Hnací řetězové kolo	6 zubů
Objem palivové nádrže	310 cm³
Objem olejové nádrže	210 cm³
Palivo	Směs bezolovnatého benzínu (87 oktanů) a syntetického oleje pro dvoudobé motory (poměr 50:1)
Řetězová brzda	Ano, integrovaná řetězová brzda s chráničem ruky
Hladina akustického tlaku (LpA)	100 dB(A)
Hladina akustického výkonu (LWA) měřená	110 dB(A)
Úroveň vibrací (přední rukojeť)	4,5 m/s²
Úroveň vibrací (zadní rukojeť)	7,3 m/s²
Záruka	24 měsíců

Často kladené otázky - RCS-3540C RYOBI

Jaký typ paliva použít pro řetězovou pilu RYOBI RCS-3540C?

Použijte směs bezolovnatého benzínu (oktanové číslo 87 nebo vyšší) a syntetického oleje pro dvoudobé motory v poměru 50:1 (2 % oleje). Smíchejte ve schválené nádobě a před každým plněním dobře protřepejte.

Jak nastartovat pilu za studena?

Přepněte spínač do polohy ZAPNUTO (I). Ujistěte se, že řetězová brzda není aktivována. 4x stiskněte odvzdušňovací baňku. Vytáhněte sytič do krajní polohy (škrcení). Táhněte za rukojeť startéru, dokud motor není připraven k nastartování (max. 5x). Zatlačte sytič do polohy polovičního škrcení, poté táhněte, dokud motor nenastartuje. Nechte zahřát 15-30 sekund, poté zatlačte sytič do polohy ZAPNUTO.

Jak nastavit napětí řetězu?

Zastavte motor a ujistěte se, že spínač je v poloze STOP. Povolte montážní šrouby lišty. Otáčejte napínacím šroubem doprava, dokud řetěz nemá vůli na spodní hraně lišty a řetěz lze ručně otáčet bez zadrhávání. Utáhněte montážní šrouby. Pravidelně kontrolujte napětí, zejména po použití.

Kdy je třeba brousit řetěz?

Řetěz brouste, když jsou piliny malé a práškové, když je nutné při řezání tlačit, nebo pokud řeže pouze na jednu stranu. Použijte kulatý pilník o průměru 1,6 mm a pilník s držákem. Dodržujte úhly broušení: úhel horní hrany a úhel boční hrany. Po každém broušení zkontrolujte vůli hloubkových omezovačů (0,6 mm).

Jak zabránit zpětnému rázu?

Ke zpětnému rázu dochází, když se špička lišty dotkne předmětu nebo se řetěz vzpříčí. Abyste tomu zabránili: vždy držte pilu oběma rukama, neřežte špičkou lišty, pevně držte, používejte řetěz s nízkým sklonem ke zpětnému rázu a dodržujte pokyny pro řezání. Vždy používejte ochranné vybavení.

Jaký olej použít pro mazání řetězu a lišty?

Použijte olej na řetěz a lištu Ryobi nebo speciální olej na řetězové pily. Nepoužívejte použitý nebo kontaminovaný olej. Plňte olejovou nádrž při každém plnění palivové nádrže. Během používání kontrolujte, zda olej správně vytéká na lištu.

Co dělat, když se řetěz otáčí na volnoběh?

Pokud se řetěz otáčí, když motor běží na volnoběh, otáčejte šroubem volnoběhu 'T' doleva, abyste snížili otáčky. Pokud problém přetrvává, kontaktujte autorizované servisní středisko Ryobi. Nepoužívejte pilu, dokud se řetěz na volnoběh nezastaví, protože to může způsobit vážné zranění.

Jak vyčistit vzduchový filtr?

Sejměte kryt vzduchového filtru a poté vyjměte filtr. Vyčistěte jej jemným kartáčem nebo stlačeným vzduchem. Pokud je velmi znečištěný, umyjte jej v mýdlové vodě, opláchněte a nechte zcela uschnout, než jej vrátíte zpět. Nikdy nespouštějte motor bez vzduchového filtru.

Jakou svíčku použít a kdy ji vyměnit?

Použijte zapalovací svíčku Champion RZ7C nebo NGK CMR7H s mezerou mezi elektrodami 0,64 mm. Vyměňujte ji po každých 50 hodinách provozu nebo častěji, je-li to nutné. Při výměně vyšroubujte starou, novou našroubujte rukou a poté utáhněte klíčem.

Jak uskladnit pilu na delší dobu?

Vypusťte palivovou nádrž do schválené nádoby. Nechte motor běžet, dokud se sám nezastaví, aby se odstranilo zbytkové palivo. Několikrát stiskněte odvzdušňovací baňku, aby se vyčistil karburátor. Vypusťte olej z olejové nádrže. Pečlivě očistěte pilu a uložte ji na dobře větraném místě mimo dosah dětí.

NÁVOD K OBSLUZE RCS-3540C RYOBI

Děkujeme vám, že jste si zakoupili výrobek značky Ryobi. Řetěžová pila je v souladu s nejnáročnějšími požadavky firmy Ryobi na spolehlivost, jednoduchost a bezpečnost nářadí. Pokud budete pilu udržovat v dobrém stavu, budete mít dlouhá léta odolné, výkonné a bezpečné nářadí.

UPOZORNĚNÍ

Abyste omezili riziko úrazu, je nezbytně nutné dobře si přečíst bezpečnostní pokyny uvedené v tomto návodu a uvědomit si jejich význam.

DŮLEŽITÉ UPOZORNĚNÍ

Údržba nářadí musí být pečlivá. Předpokladem správné údržby je dobrá znalost nářadí: veškeré opravy musí být provedeny odborníkem s příslušnou technickou kvalifikací. Při výměně částí nářadí je nutné použít pouze originální náhradní díly značky Ryobi. Než začnete řetěžovou pilu používat, přečtěte si všechny bezpečnostní pokyny. To je nezbytným předpokladem bezpečné práce. Všechny pokyny skutečně dodržujte. Nedodržení uvedených pokynů může způsobit vážné zranění.

UPOZORNĚNÍ

Než začnete řetěžovou pilu používat, přečtěte si pečlivě tento návod k obsluze. Seznamte se důkladně s bezpečnostními pokyny a symboly označujícími nebezpečí, upozornění a varování. Znalost bezpečnostních pokynů je nezbytným předpokladem bezpečnosti práce a prevencí úrazů. Při správném používání řetěžové pily získáte spolehlivé a bezpečné nářadí, které bude po dlouhá léta vaším pomocníkem.

UPOZORNĚNÍ

Tento symbol upozorňuje, že je nutné dodržovat důležité bezpečnostní pokyny. Jde o důležité upozornění, při jehož nedodržení je vážně ohrožena vaše bezpečnost!

UPOZORNĚNÍ

Při práci s nářadím může dojít ke vniknutí cizích těles do očí, které může způsobit vážné poškození zraku. Při práci používejte ochranné brýle, nejlépe ochranné brýle s postranními chrániči, případně ochranný štít přes celý obličej. Nositelům dioptrických brýlí doporučujeme používat spolu s dioptrickými brýlemi ochrannou masku s širokým průzorem nebo běžné ochranné brýle s postranními chrániči. Vždy chraňte své oči.

Upozornění a bezpečnostní pokyny uvedené v tomto návodu vás chrání před úrazem. Nedodržení pokynů může způsobit vážné zranění. Pro bezpečné používání nářadí se pozorně přečtěte tento návod k obsluze a seznamte se s pokyny uvedenými na štítku nářadí. Zachování rozvahy, opatrnosti a dobrá znalost nářadí jsou podmínkou bezpečného provozu nářadí.

SEZNAMTE SE DŮKLADNĚ SE SVÝM NÁŘADÍM. Přečtěte si pečlivě návod k obsluze. Důkladně si přečtěte informace týkající se používání nářadí, jeho omezení, a seznamte se se všemi nebezpečími, kterých je nutné se při práci vyvarovat. ŘETĚZOVÉ PILY slouží pouze k řezání dřeva. - Pokud konec vodící lišty narazí na cizí předmět nebo dojde k zablokování řetězu při řezání, MŮŽE DOJÍT K ZPĚTNÉMU VRHU (ZPĚTNÉMU RÁZU). Dotyk hrotu vodící lišty s jiným předmětem může v některých případech způsobit náhlé a prudké vymrštění vodící lišty směrem nahoru a dozadu k uživateli. Ve všech uvedených případech může obsluha pily ztratit kontrolu nad nářadím a způsobit si vážné úrazy. NESPOLEHEJTE pouze na ochranné prvky řetězové pily. Při obsluze řetězové pily je třeba dodržovat specifická opatření k zajištění bezpečnosti a ochrany zdraví při řezacích pracích:

1. Díky základním znalostem o zpětném vrhu - rázu je možné omezit nebo vyloučit moment překvapení. Náhlé překvapení je jednou z příčin úrazů.
2. Při práci držte řetězovou pilu vždy pevně oběma rukama. Pravou rukou uchopte zadní rukojeť a levou rukou přední rukojeť, prsty musí pevně spočívat na rukojeti. Pevné držení nářadí spolu s napnutou levou paží je předpokladem k tomu, abyste nářadí měli trvale pod kontrolou, a to i v případě zpětného vrhu.
3. Před zahájením práce ověřte, zda se v pracovní zóně nenacházejí překážky. Při práci s řetězovou pilou NEDOVOLTE, aby hrot vodící lišty narazil na pařez, větev, plot nebo jiný předmět.
4. Veškeré řezací práce provádějte, když motor běží na plné otáčky. Stiskněte spouštěč a přidržte jej stisknutý, abyste docílili rovnoměrné řezné rychlosti.
5. Ruce při práci nenatahujte příliš daleko a nedržte řezací pilu nad úrovní hrudníku.
6. Dodržujte pokyny výrobce při ostření a údržbě řetězu.
7. V případě výměny používejte pouze vodící lišty a řetězy doporučené výrobcem.

VŠEOBECNÉ BEZPEČNOSTNÍ POKYNY

• ŘETĚZOVOU PILU NIKDY NEDRŽTE POUZE JEDNOU RUKOU. Při držení pily pouze jednou rukou se vystavujete nebezpečí, že zraníte nejen sami sebe, ale i (přihlížející či asistující) osoby ve vašem okolí. Řetězovou pilu je nutné držet oběma rukama.
• ŘETĚZOVOU PILU NEPOUŽÍVEJTE, POKUD CÍTÍTE ÚNAVU. Nepoužívejte nářadí, pokud jste unaveni, nemocni, pod vlivem alkoholu, drog nebo užíváte-li léky, které snižují pozornost. PŘI PRÁCI VŽDY NOSTE BEZPEČNOSTNÍ OBUV. Noste přiléhavý pracovní oděv, ochranné rukavice, bezpečnostní brýle, sluchovou ochranu a přilbu. NESTŮJTE NA NESTABILNÍM PODKLADU (jako např. na žebříku, na lešení, opření o korunu stromu apod.), pokud obsluhujete řetězovou pilu. S PALIVEM MANIPULUJTE OPATRNĚ. Než spustíte motor, postavte se nejméně 15 metrů od místa, kde jste nalévali benzin do nádrže.
• NEDOVOLTE PŘIHLAŠUJÍCÍM OSOBÁM, aby se zdržovaly v blízkosti řezací pily při spouštění pily a při řezání. Přihlašující osoby a zvířata musí zůstat v dostatečné vzdálenosti od pracovního místa. NEZAČÍNEJTE ŘEZAT, dokud není pracovní zóna vyčištěna, dokud nebudete stát pevně oběma nohama na zemi a dokud nebudete mít promyšlenou únikovou cestu před padajícím stromem. STŮJTE V DOSTATEČNÉ VZDÁLENOSTI OD ŘETĚZU, pokud je zapnutý motor.
• ŘETĚZOVOU PILU JE MOŽNÉ PŘENÁŠET POUZE, KDYŽ JE VYPNUTÝ MOTOR A ZAJIŠTĚNÁ BRZDA. Vodící lišta a řetěz musí směřovat dozadu a tlumič musí být na straně odvrácené od uživatele nářadí. Při transportu chraňte vodící lištu vhodným ochranným pouzdrem. NEPOUŽÍVEJTE POŠKOZENOU ŘETĚZOVOU PILU, špatně seřízenou nebo nekompletně či nesprávně smontovanou pilu. Zkontrolujte, zda se řetěz zastaví, jakmile pustíte spouštěč. VYPNĚTE MOTOR před položením řetězové pily na zem. NIKDY NENECHAVEJTE řetězovou pilu zapnutou bez dozoru. Než pilu položíte na zem, z bezpečnostních důvodů ji zajistěte brzdou. BUĎTE VELMI OPATRNÍ při řezání větviček malých rozměrů, neboť se mohou zachytit o zuby řetězu a být vymrštěny směrem k vám a narušit vaši pracovní rovnováhu. PŘI OBTÍŽNÉM ŘEZÁNÍ VĚTVÍ buďte připraveni, abyste mohli rychle uskočit, dříve než dřevěná vlákna zcela povolí.
• RUKOJETI musí zůstat suché a čisté, bez stop po

oleji a palivu.

POUŽÍVEJTE ŘETĚZOVOU PILU POUZE, POKUD JE ZAJIŠTĚNO DOSTATEČNÉ VĚTRÁNÍ. ŘETĚZOVOU PILU NEPOUŽÍVEJTE NA PRÁCI V KORUNÁCH STROMŮ bez předchozího odborného školení a získané odborné způsobilosti. PŘI PRÁCI S ŘETĚZOVOU PILOU MĚJTE VŽDY PO RUCE HASICÍ PŘÍSTROJ. PŘI OSTŘENÍ A ÚDRŽBĚ ŘETĚZU POSTUPUJTE PODLE POKYNŮ. POUŽÍVEJTE POUZE VODÍCÍ LIŠTY A ŘETĚZY doporučené výrobcem řetězové pily, které snižují nebezpečí zpětného vrhu. Na řetězovou pilu NENASAZUJTE ohnutou vodící lištu a používejte pouze doporučené příslušenství. TYTO BEZPEČNOSTNÍ POKYNY PEČLIVĚ USCHOVEJTE. K návodu se příležitostně můžete vrátit, návod použijte i pro informovanost jiných uživatelů. Pokud zapůjčíte nářadí, je nutné zapůjčit i návod k obsluze.

BEZPEČNOSTNÍ POKYNY PŘI PRÁCI S ŘETĚZOVOU PILOU

UPOZORNĚNÍ

Upozornění a bezpečnostní pokyny uvedené v tomto návodu vás chrání před úrazem. Nedodržení pokynů může způsobit vážné zranění.

VŠEOBECNÉ POKYNY

NEODŘEZÁVEJTE VÝHONKY ani křoviny s průměrem do 76 mm. POVRCH TLUMIČE JE VELMI HORKÝ při práci a bezprostředně po jejím ukončení, proto se ho nedotýkejte. Kontakt s tlumičem může způsobit vážné popáleniny. - ŘETĚZOVOU PILU VŽDY DRŽTE OBĚMA RUKAMA, pokud je zapnutý motor. Držte řetězovou pilu pevně, prsty musí pevně spočívat na rukojeti. NIKDY NEDOVOLTE, ABY ŘETĚZOVOU PILU POUŽÍVALI NEZKUŠENÍ UŽIVATELÉ, kteří nejsou vyškoleni nebo seznámeni s obsluhou řetězové pily. Tento pokyn platí jak pro soukromé uživatele, tak i pro firmy pronajímající nářadí. - PŘED NASTARTOVÁNÍM MOTORU zkontrolujte, zda se řetěz nedotýká žádného předmětu. POUŽÍVEJTE ŘETĚZOVOU PILU POUZE, pokud je zajištěno dostatečné větrání.

Čeština

BEZPEČNOSTNÍ POKYNY PŘI PRÁCI S ŘETĚZOVOU PILOU

NOSTE VHODNÝ PRACOVNÍ ODĚV

• Nenoste široký plandající oděv. Noste dlouhé a silné kalhoty, vysokou obuv a rukavice. Nenoste šperky, krátké kalhoty, sandály a nikdy nepracujte s bosýma nohama. Nenoste volný oděv, který by se mohl zachytit do motoru, do řetězu nebo uvíznout o řezaný materiál. Pracujte v montérkách, džínsech nebo jiných dlouhých kalhotách z pevné látky. Dlouhé vlasy si stáhněte nad úrovní ramen. Noste protiskluzovou obuv a pracovní rukavice, které zlepšují pevné držení nářadí a chrání ruce. Při používání nářadí používejte ochranné brýle a sluchovou ochranu.

PLNĚNÍ PALIVOVÉ NÁDRŽE (NEKURTE!)

Při manipulaci s palivem buďte opatrní, aby nevznikl požár a abyste se nepopálili. Palivo je velmi hořlavá látka. Benzin míchejte a skladujte v nádobě určené ke skladování benzinu (vhodný kanystr). Benzin míchejte na vzduchu, v bezpečné vzdálenosti od zdrojů jiskření a otevřeného ohně. - Před doplňováním paliva si vyberte prázdnou plochu, vypněte motor a nechte ho vychladnout. - Pomalu odšroubujte uzávěr palivové nádrže, aby došlo k pomalému vyrovnání tlaku a aby se palivo nerozlilo kolem uzávěru. - Po naplnění nádrže uzávěr pevně zašroubujte. Případně rozlité palivo utřete. Než spustíte motor, postavte se 15 metrů od místa, kde jste nalévali benzin do nádrže. Rozlité palivo za žádných okolností nezapalujte.

PRACOVNÍ ZÓNA / PRACOVIŠTĚ: ZÁKLADNÍ BEZPEČNOSTNÍ OPATŘENÍ

Nepoužívejte nářadí k řezání v korunách stromů. Nepoužívejte nářadí, pokud stojíte na žebříku: to je velmi nebezpečné. Přihlížející osoby a zvířata musí zůstat mimo pracovní zónu. Při spuštěné řetězové pile a při práci se nikdo, kromě obsluhy, nesmí zdržovat v blízkosti řetězové pily.

POZNÁMKA: Plocha pracovní zóny závisí na povaze práce, na velikosti stromu nebo řezaného materiálu. Např. při kácení stromu potřebujete více místa než při řezání větví.

TLAK A TAH

Zpětné působení (reakce) je vždy v opačném směru oproti směru otáčení řetězu. Při řezání dolním okrajem řetězu je tedy nutné kontrolovat TRAKCI (tah) a při řezání horním okrajem vodicí lišty TLAK.

POZNÁMKA: Řetězová pila byla výrobcem odzkoušena. Pokud jsou na řetězové pile zbytky oleje, jde o zcela normální jev.

POKYNY PRO ÚDRŽBU

Nikdy nepoužívejte poškozenou, špatně seřízenou, nekompletní či nesprávně smontovanou řetězovou pilu. Zkontrolujte, zda se řetěz zastaví, jakmile pustíte spouštěč. Pokud se řetěz otáčí i při volnoběhu, je pravděpodobně nutné seřídit karburátor. Přečtěte si pokyny uvedené v části “Používání nářadí - Seřízení volnoběhu”.

Pokud se chod řetězu při volnoběhu nezastaví i přes provedené seřízení, obraťte se na některé z autorizovaných servisních středisek firmy Ryobi a požádejte o opravu. Nářadí nepoužívejte, dokud nebude opraveno.

UPOZORNĚNÍ

Veškeré opravy, kromě běžných oprav a základní údržby popsané v této příručce, musí být prováděny způsobilým technikem s příslušnou odbornou kvalifikací. Některé opravy si vyžadují použití speciálního nářadí – například při demontáži motoru, svíčky. Použití nevhodných nástrojů může vést k explozi a vážnému zranění.

ZPĚTNÝ VRH (ZPĚTNÝ RÁZ)

Vymrštění nářadí v důsledku zpětného rázu je nebezpečná situace, která může způsobit vážné zranění. Nespoléhejte pouze na bezpečnostní prvky řetězové pily. Při obsluze řetězové pily je třeba dodržovat specifická opatření k zajištění bezpečnosti a ochrany zdraví při práci.

Poznámka: Přečtěte si pokyny uvedené v části "Používání nářadí", ve které jsou uvedeny informace o způsobech zamezení zpětného rázu a prevenci úrazů.

USCHOVEJTE SI TENTO NÁVOD, ABYSTE SE K NĚMU MOHLI V BUDOUCNOSTI VRÁTIT.

SYMBOLY

Na nářadí mohou být vyznačeny některé z uvedených symbolů. Naučte se s nimi pracovat a zapamatujte si jejich význam. Pouze správná interpretace symbolů je zárukou bezpečného a vhodného používání nářadí.

SYMBOL	NÁZEV SYMBOLU	VÍZNAM / VYSVÉTLENÍ SYMBOLU
	Upozorněni	Upozorůne na nebezpečí ohrožujíci zdraví uživatele.
	Přěčěte si pečilvě námod k obsluze	Abyste omezili riziko úrazu, je nezbytně nutné dobre si prečíst bezpečnostní国家标准у уVEDné v tomto námodu a uvědomit si jejich význam.
	Při práci používejte ochranné brýle, sluchovou ochranu a prīlbu	Při používání nářadí doste ochranné brýle a sluchovou ochranu.
	Zákaz kouřeni	Při používání nářadí nekuřte, nářadi nepoužívejte v blízkosti jisker nebo otevřeného ohné.
	Nářadi držte oběma rukama	Rětězovou pilu držte pevně oběma rukama.
	Zákaz obshluhy nářadí Jednou rukou	Rětězovou pilu nikdy neobshlujte Jen jegnou rukou.
	Oxid uhelnatý	Motory produktovi oxid uhelnatý - smrtelně jegovatý plyn bez zápachu. Nepoužívejte nářadi v uzavfěném prostoru.
	Zpětný vrh	NEBEZPEČÍ: Dávejte pozor na nebezpečné vymrěstěné nářadi, tzv. zpětný vrh (zpětný ráz).
	Kontakt s vodíci lištou	Zamezte nechtěnému kontaktu konce vodíci lišty s okolnímì předmétý.
	Při práci noste ochranné rukavice	Při obsluze rětězové pily noste protikluzné silné pracovni rukavice.
	Benzin a olej	Používejte pouze bezolovnatý benzin pro motorová vozidla s oktanovým cislem 87 ([R + M] / 2) nebo více. Tento vyrobek je vybaven dvoudobým motorem, ktery ke svěmu provozu potřebuje benzinovou směs a syntetický olej pro dvoudóbe motory.
	Nářadi nenechávejte v blízkosti nepovolaných osob	Přihilíjejici osoby a zviřata se musí zdržovat ve vzdálenosti alespón 15 m od pracovní zony.

TECHNICKÉ ÚDAJE

	35 cm3	40 cm3	44 cm3
Hmotnost - bez vodici listy, štežu, paliva a oleje	4,4 kg	4,4 kg	4,4 kg
Objem palivové nádrze	310 cm3	310 cm3	310 cm3
Objem olejové nádrze	210 cm3	210 cm3	210 cm3
Dělka vodici listy	40 cm	46 cm	50 cm
Rozteč štežu	9,53 mm	9,53 mm	8.26 mm
Širka (tlouška) vodicího Článku	1,27 mm	1,27 mm	1,27 mm
Typ štežu	Nizký profil, omezený	Nizký profil, omezený	Nizký profil, omezený
	zpětný vrh	zpětný vrh	zpětný vrh
Ozubený pohon	6 zubů	6 zubů	7 zubů
Obsah vácie	35 cm3	40 cm3	44 cm3
Jmenovitý príkon	1,6 kW (2,2 koni)	1,8 kW (2,2 koni)	2,0 kW (2,7 koni)
Jmenovité otáčky	12000 ot./min	12000 ot./min	12000 ot./min
Volnoběžné otáčky motoru	2700-3100 ot./min.	2700-3100 ot./min.	2700-3100 ot./min.
Uroveč akustického tlaku (ISO22868)	100 dB (A)	100 dB (A)	100 dB (A)
Uroveč akustického vykonu (ISO22868)	110 dB (A)	110 dB (A)	110 dB (A)
Uroveč vibrací (ISO22867)
- Přední rukojef	4,5 m/s2	4,5 m/s2	4,5 m/s2
- Zadní rukojef	7,3 m/s2	7,3 m/s2	7,3 m/s2

POPIS (obr. 1)

1. Přední chránič ruky / bezpečnostní brzda řetězu
2. Přední rukojeť
3. Kryt válce
4. Balónek pro vstřikování paliva
5. Ovladač sytiče
6. Kryt převodu
7. Montážní matice vodící lišty
8. Vodící lišta

MONTÁŽ

UPOZORNĚNÍ

Pokud vám chybí některý díl nářadí, nářadí nepoužívejte, dokud si chybějící díl neopatříte. Nedodržení tohoto pokynu může způsobit vážné zranění.

UPOZORNĚNÍ

Na nářadí neprovádějte žádné úpravy a používejte pouze doporučené příslušenství. Nepovolené úpravy či změny v používání příslušenství mohou vytvořit nebezpečné situace, které mohou vést k velmi závažnému zranění.

Poznámka: Řetězová pila byla výrobcem odzkoušena. Pokud jsou na řetězové pile zbytky oleje, jde o zcela normální jev. Seznamte se s informacemi na nálepce týkající se používaného paliva, pak nálepku odstraňte a

1. Řetěz pily s omezením zpětného vrhu
2. Kryt startéru/větrací otvory
3. Rukojeť startéru
4. Spínač k zapnutí/vypnutí nářadí
5. Pojistka proti nechtěnému spuštění nářadí (západka)
6. Zadní rukojeť
7. Akcelerační tlačítko (plynová páčka)
8. Uzávěr olejové nádrže
9. Uzávěr palivové nádrže

Viz obrázky 34 - 43.

Přečtěte si informace uvedené v části "Výměna vodící lišty a řetězu".

Čeština

POUŽITÍ NÁŘADÍ

UPOZORNĚNÍ

I když se dobře seznámíte s nářadím, nikdy nepřestávejte být opatrní. Nezapomeňte, že i pouhý okamžik nepozornosti může být příčinou závažného úrazu.

UPOZORNĚNÍ

Při obsluze nářadí používejte vždy ochranné brýle, nejlépe uzavřené ochranné brýle. Nedodržení tohoto bezpečnostního pokynu může způsobit vniknutí cizích těles do očí a vážné poškození zraku.

UPOZORNĚNÍ

Používejte pouze náhradní díly a příslušenství doporučené výrobcem. Používání jiných nedoporučených dílů a příslušenství může být příčinou závažného zranění.

POUŽITÍ

Řetězovou pilu lze používat k následujícím účelům:

Kácení stromů, odvětvování stromů a řezání dříví. Odstraňování kořenových náběhů.

PALIVO A PLNĚNÍ NÁDRŽE

BEZPEČNÁ MANIPULACE S PALIVEM

UPOZORNĚNÍ

Před plněním nádrže vždy vypněte motor. Nikdy nedolívejte palivo do nádrže, pokud je motor zapnutý nebo pokud je ještě horký. Než spustíte motor, postavte se nejméně 15 metrů od místa, kde jste nalévali benzin do nádrže. NEKUŘTE! Nedodržení tohoto pokynu může způsobit vážné zranění.

UPOZORNĚNÍ

Zkontrolujte, zda z nádrže neuniká palivo. Pokud zjistíte únik paliva, okamžitě pilu vyřaďte z provozu a nechte ji odborně opravit, aby nedošlo k požáru nebo popáleninám.

Při manipulaci s palivem buďte velmi opatrní: jde o velmi hořlavou látku. Benzin míchejte a přelévejte vždy na vzduchu, v bezpečné vzdálenosti od zdrojů jiskření a otevřeného ohně. Nevdechujte benzinové výpary. - Chraňte pokožku před stykem s benzinem a olejem. Dávejte pozor, aby nedošlo k vystříknutí benzinu nebo oleje do očí. Při vniknutí benzinu nebo oleje

do očí, oči okamžitě důkladně vypláchněte velkým množstvím čisté vody. Pokud je oční sliznice podrážděná, vyhledejte okamžitě lékaře.

Ihned utřete vylitý benzin.

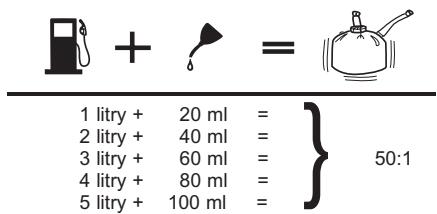

BENZINOVÁ SMĚS

• Toto nářadí je vybaveno dvoudobým motorem, který ke svému provozu potřebuje benzinovou směs a syntetický olej pro dvoudobé motory. Smíchejte bezolovnatý benzin a olej pro dvoudobé motory v čisté nádobě, která odpovídá bezpečnostním předpisům. Motor používá bezolovnatý benzin pro motorová vozidla s oktanovým číslem 87 ([R + M] / 2) nebo více.
• Nepoužívejte míchané benzinové směsi s olejem, které jsou k dostání v benzinových čerpacích stanicích. Tyto směsi jsou určeny pro motorky a motorová kola. Používejte pouze syntetický olej pro dvoudobé motory. Přidejte do benzinu 2 % oleje, tj. míchejte v poměru 50:1. Před doplněním paliva do nádrže palivovou směs dobře promíchejte.
• Připravte palivovou směs v malém množství: nepřipravujte palivovou směs na delší období než 1 měsíc. Doporučuje se používat syntetický olej pro dvoudobé motory se stabilizační přísadou.

PLNĚNÍ PALIVOVÉ NÁDRŽE (obr. 2)

Vyčistěte nádrž kolem uzávěru, aby nedošlo ke kontaminaci paliva. Pomalu odšroubujte uzávěr palivové nádrže, aby došlo k pomalému vyrovnání tlaku a aby se palivo nerozlilo kolem uzávěru. - Pomalu a opatrně nalijte palivo do nádrže, dávejte pozor, abyste palivo nerozlili. Než uzávěr nádrže opět zašroubujete, vyčistěte těsnění a zkontrolujte, zda je v dobrém stavu. - Nasaďte uzávěr nádrže a pevně ho rukou zašroubujte. Stopy po rozlitém benzinu rychle utřete. Než spustíte motor, postavte se nejméně 15 metrů od místa, kde jste nalévali benzin do nádrže.

Poznámka: Při prvním používání a bezprostředně po použití je zcela normálním jevem, že se z motoru kouří.

POUŽITÍ NÁŘADÍ

MAZÁNÍ ŘETĚZU A VODÍCÍ LIŠTY (obr. 3)

Používejte pouze kvalitní mazací olej na lišty a řetězy značky Ryobi, který slouží k mazání řetězu a plnění olejových nádrží. Díky svému složení neztrácí účinnost při různých teplotách a používá se neředěný. Řetězová pila spotřebuje zhruba ekvivalent jedné nádrže oleje na jednu nádrž paliva.

Poznámka: Nepoužívejte špinavý, již použitý olej, ani olej znečištěný jinými látkami. Mohlo by dojít k poškození olejového čerpadla, vodící lišty nebo řetězu.

• Pomalu naplňte olejovou nádrž mazacím olejem na vodící lišty a řetězy. Při každém plnění palivové nádrže doplňte i olejovou nádrž.

POUŽÍVÁNÍ BEZPEČNOSTNÍ BRZDY ŘETĚZU (obr. 4 a 5)

Zkontrolujte správnou funkci brzdy řetězu před každým použitím nářadí.

Hřbetem levé ruky aktivujte brzdu řetězu stlačením páčky brzdy řetězu / ochranného krytu směrem dopředu k liště. Motor se musí otáčet na maximální otáčky. Uvolněte brzdu řetězu přesunutím páčky brzdy řetězu / ochranného krytu směrem k přední rukojeti. Při uvolnění brzdy je slyšitelné cvaknutí.

UPOZORNĚNÍ

Pokud brzda řetězu nezastaví řetěz, nebo je třeba brzdu řetězu přidržovat, aby se nesepnula sama, před dalším použitím pily nechte pilu zkontrolovat a opravit v autorizovaném servisu.

SPUŠTĚNÍ MOTORU (obr. 6 - 10)

Způsob spuštění motoru závisí na tom, zda je motor studený nebo zahřátý.

UPOZORNĚNÍ

Postavte se nalevo od vodící lišty. Řetězovou pilu nikdy nedržte mezi nohama, nestůjte obkročmo kolem řetězu a nikdy se nenaklánějte do směru

vedení řezu.

• Položte řetězovou pilu na rovnou zem a zkontrolujte, zda se v blízkosti nářadí nenachází žádný předmět, který by mohl bránit provozu nářadí nebo který se nachází v dráze vodící lišty a řetězu. Abyste zabránili rychlému otupení řetězu, zabraňte kontaktu lišty a řetězu s nečistotami na zemi.
• Pevně držte přední rukojeť levou rukou, pravou nohou přidržte zadní rukojeť.

Startování motoru za studena:

Nastavte spínač zapalování do polohy ZAPNUTO (I). Ujistěte se, že brzda řetězu není aktivní zatažením za páčku brzdy/chrániče ruky směrem dozadu. Stiskněte 4krát gumový balónek. Vytáhněte ovladač sytiče do polohy plný sytič (|-|). Zatahněte za rukojeť startéru tolikrát, dokud motor nenaskočí, maximálně však 5x. Stlačte ovladač sytiče do polootevřené polohy (1-1). Přitáhněte startér k sobě a počkejte, dokud motor nenaskočí.

Poznámka: Ponechte motor řezací pily běžet v této poloze asi 15 až 30 sekund podle teploty.

Stlačte ovladač sytiče do polohy ZAPNUTO (x).

VAROVÁNÍ

Pokud nepustíte spoušť, aby motor mohl zpomalit otáčky při sepnutí bezpečnostní brzdy, může dojít k poškození motoru. Nikdy nedržte současně spoušť, pokud je v činnosti brzda řetězu.

Startování motoru za tepla:

Nastavte spínač zapalování do polohy ZAPNUTO (I). Ujistěte se, že brzda řetězu není aktivní zatažením za páčku brzdy/chrániče ruky směrem dozadu. Stiskněte 4krát gumový balónek na vstřikování paliva. Přitáhněte startér k sobě a počkejte, dokud motor nenaskočí.

ZASTAVENÍ MOTORU (obr. 11 a 12)

Uvolněte spoušť a počkejte, dokud motor nezastaví. Motor nářadí se vypíná přepnutím vypínače do polohy VYPNUTO (n). Řetězovou pilu nepokládejte na zem, pokud se řetěz ještě otáčí. Pokud řetězovou pilu nepoužíváte, pro zvýšení bezpečnosti zajistěte řetěz bezpečnostní brzdou.

Pokud se pila přepnutím spínače zapalování nezastaví, vytáhněte ovladač sytiče do zcela vytažené polohy (PLNÝ SYTIČ / |—|) a za protáčení brzdy řetězu motor zastavte. Pokud nelze zastavit řetězovou pilu hlavním spínačem (po přepnutí do polohy VYPNUTO "") je nutné nechat

POUŽITÍ NÁŘADÍ

spínač opravit. Do té doby je nutné vyřadit řetězovou pilu z provozu, abyste se zbytečně nedostali do nebezpečné situace a nezpůsobili si vážný úraz.

Poznámka: Jakmile řetězovou pilu už nebudete používat, povolte mírně uzávěry olejové a palivové nádrže, aby došlo k vyrovnání tlaku, a poté opět uzávěry utáhněte. Před uskladněním pily nechte motor vychladnout.

NASTAVENÍ VOLNOBĚŽNÝCH OTÁČEK (obr. 13)

• Pokud motor normálním způsobem nastartuje, běží a zrychluje otáčky, ale neudrží volnoběh, pootočte seřizovací šroub "T" volnoběhu mírně doprava.
• Pokud se chod šroubem "T" doleva, abyste snížili rychlost a zastavili pohyb řetězu. Pokud se řetěz stále otáčí i přes provedené seřízení, obraťte se na některé z autorizovaných servisních středisek a požádejte o opravu. Do provedené opravy nářadí dále již nepoužívejte.

UPOZORNĚNÍ

ŘETĚZ SE NIKDY NESMÍ OTÁČET PŘI VOLNOBĚHU MOTORU. Otočte šroub "T" pro seřízení volnoběhu doleva, tím se sníží volnoběžné otáčky a zastaví se řetěz. Obraťte se na nejbližší servisní středisko a požádejte o odborné seřízení. Nářadí vyřaďte z provozu a dále ho nepoužívejte. Počkejte, dokud nebude řetězová pila opravena. Otáčení řetězu při volnoběhu je velmi nebezpečné a může být příčinou vážného pracovního úrazu.

Zpětné působení (reakce) je vždy v opačném směru oproti směru otáčení řetězu. Při řezání dolním okrajem řetězu je tedy nutné kontrolovat TRAKCI (tah) a při řezání horním okrajem vodící lišty TLAK.

Poznámka: Řetězová pila byla výrobcem odzkoušena. Pokud jsou na řetězové pile zbytky oleje, jde o zcela normální jev.

OPATŘENÍ PROTI ZPĚTNÉMU VRHU (obr. 15 a 16)

UPOZORNĚNÍ

Ke zpětnému vrhu dojde, jakmile se otáčející řetěz narazí na překážku v horní části vodící lišty nebo pokud se řezaný dřevěný materiál zablokuje kolem řetězu nebo za ním. Jakmile horní část vodící lišty narazí na překážku, ta může zbrzdit řetěz v záběru s řezaným materiálem a na chvíli ho zcela zablokovat. Výsledkem je velmi

rychlá zpětná reakce, která vymrští vodící lištu směrem dozadu a nahoru a ohrozí bezpečnost uživatele nářadí. Stejně tak, pokud dojde k zablokování řetězu podél vodící lišty, může dojít k vymrštění lišty směrem k uživateli pily. Ve všech uvedených případech může uživatel nářadí ztratit kontrolu nad nářadím a způsobit si vážné zranění. Nespoléhejte pouze na ochranné prvky řetězové pily. Při obsluze nářadí je třeba dodržovat opatření k zajištění bezpečnosti a ochrany zdraví při práci. Bližší informace naleznete v části "Všeobecné bezpečnostní pokyny" tohoto návodu.

PŘÍPRAVA ŘEZU

PRACOVNÍ POLOHA - SPRÁVNÉ UCHOPENÍ RUKOJETÍ (obr. 17)

UPOZORNĚNÍ

Nikdy nedržte nářadí obráceně, než je uvedeno v návodu (nikdy nedržte levou rukou zadní rukojeť a pravou rukou přední rukojeť). Nikdy nestůjte tak, abyste stáli tělem v dráze řezu nebo aby byla vaše paže v dráze řetězu.

UPOZORNĚNÍ

Spoušť stiskněte pravou rukou a přední rukojeť držte levou rukou. Při obsluze řetězové pily dávejte pozor, abyste se nikdy nenacházeli v dráze řezu.

PRACOVNÍ POLOHA (obr. 18)

Stůjte oběma nohama na pevné zemi. Levou paži mějte nataženou, abyste mohli lépe kontrolovat zpětný vrh. Postavte se nalevo od vodící lišty. Palec musí být na spodní straně rukojeti.

PRACOVNÍ ZÓNA (obr. 19)

Nářadí používejte pouze k řezání dřeva a dřevěného materiálu. V žádném případě ho nelze používat k řezání plechu, plastu, kamene nebo stavebního materiálu. - Řetězovou pilu chraňte před dětmi. Nenechte třetí osoby, aby používaly řetězovou pilu, pokud si nepřečetly tento návod k obsluze a neseznámily se s bezpečnostními pokyny. Třetí osoby (přihlížející nebo pomáhající osoby, děti) a zvířata se musí zdržovat v BEZPEČNÉ VZDÁLENOSTI od pracovní zóny. Při kácení dřeva odpovídá bezpečná vzdálenost nejméně dvojnásobku výšky nejvyšších stromů v místě kácení. Při obsluze

Čeština

POUŽITÍ NÁŘADÍ

Pily dodržujte vzdálenost alespoň 4,5 m od ostatních pracovníků.

Stůjte pevně oběma nohama na zemi na tvrdém podkladu, abyste při práci neztratili rovnováhu. Řetězovou pilu nedržte nad úrovní hhrudníku, neboť v tom případě lze jen těžko kontrolovat nářadí v případě zpětného vrhu. Nekácejte stromy v blízkosti elektrického vedení nebo budov. Pokud na větve nedosáhnete, svěřte práci profesionálům. Řetězovou pilu používejte pouze, pokud je denní světlo dostatečné k zajištění bezpečné viditelnosti. Při práci musíte vidět, co řežete.

POUŽÍVÁNÍ PILY / ZÁKLADNÍ TECHNIKA ŘEZU

Než se pustíte do složitých dřevorubeckých prací, nacvičte si různé techniky řezání na malých polenech.

Postavte se do správné pracovní polohy, čelem k řezanému materiálu, řetězovou pilu nastavte na volnoběh. Stlačením plynové páčky nastavte plný výkon motoru těsně před zahájením řezání. Přiložte řetězovou pilu k zářezu s polenem a začněte řezat. Po celou dobu řezání musí motor pracovat na plný výkon. Řetěz jemně přitlačujte směrem dolů v trase vedení řezu, ovšem na řetěz netlačte násilím: k řezání slouží řetěz, nikoliv síla vaší paže. Pokud budete na pilu tlačit, může dojít k poškození vodící lišty, řetězu nebo motoru. Ihned po skončení řezu dejte prst ze spouštěče, motor se tím zpomalí. Pokud řetězová pila pracuje na prázdno při maximální rychlosti, může dojít k předčasnému opotřebení řetězu, vodící lišty a motoru. V konečné fázi řezu na řetězovou pilu netlačte.

KÁCENÍ STROMŮ - NEBEZPEČNÉ PODMÍNKY (obr. 20)

UPOZORNĚNÍ

Nekácejte stromy při nepříznivém počasí - silném větru nebo prudkém dešti. Počkejte, dokud se počasí nezlepší.

Při kácení stromů je třeba dodržovat následující pokyny, abyste se vyvarovali vážnému zranění.

Při obsluze pily noste ochranné brýle, sluchovou

ochranu a přilbu (A).

Nekácejte strom, pokud je nakloněný. Nekácejte vysoké stromy se shnilými nebo odumřelými větvemi, odlupující se kůrou nebo dutým kmenem. Takové stromy je obvykle třeba před rozřezáním povalit a použít jinou lesní manipulační techniku. Při kácení stromů je nutné přihlížet k rozložení váhy velkých větví (B). Udělejte si místo kolem stromu, který chcete kácet (C). - Nekácejte stromy v blízkosti elektrického vedení nebo budov (D). Zohledněte směr vychýlení stromu (E). Zkontrolujte, zda na stromu nejsou zlomené nebo ztrouchnivělé větve, které by mohly při kácení spadnout na vás a způsobit vám úraz (F). Při kácení se pravidelně dívejte do koruny stromu, abyste se ujistili, že strom bude padat předpokládaným směrem. Přihlížející osoby se musí nacházet v bezpečné vzdálenosti (G) (odpovídající alespoň dvojnásobku výšky stromu). Uvědomte si, na kterou stranu a jak budete ustupovat před padajícím stromem (H). - Pokud strom začne padat nepředpokládaným směrem nebo pokud řetěžová pila uvízne v kmeni stromu při jeho pádu, okamžitě řetěžovou pilu pusťte a co nejrychleji ustupte. Před kácením stromu si uvědomte směr větru. Nekácejte stromy v blízkosti elektrického vedení a budov, aby na ně nespadl strom nebo větve stromu. - Pokud má terén sklon, stůjte vždy nahoře na svahu, neboť pokácený strom se může skoulet ze svahu dolů. V místě řezání odstraňte odpad, kameny, odlomky kůry, hřebíky, sponky, železné dráty.

UPOZORNĚNÍ

NEKÁCEJTE stromy v blízkosti elektrického vedení a budov, aby na ně nespadl strom nebo větve stromu.

TECHNIKA KÁCENÍ STROMŮ (obr. 21 - 24)

1. Zamyslete se nad způsobem a směrem úniku před padajícím stromem (snažte se najít několik únikových cest pro případ, kdyby došlo k nečekanému zablokování plánované únikové cesty). Očistěte terén v bezprostřední blízkosti stromu a zkontrolujte, zda v únikové cestě nejsou překážky. Terén očistěte v úhlu cca 135° od místa předpokládaného pádu pokáceného stromu (A).
2. Zohledněte sílu a směr větru, naklonění stromu

Čeština

POUŽITÍ NÁŘADÍ

a tvar jeho koruny, uvědomte si umístění vzrostlých větví. Všechny tyto skutečnosti mají vliv na směr pádu pokáceného stromu. Nesnažte se kácet strom tak, aby padal jiným než přirozeným směrem (B).

1. Proveďte zásek do 1/3 průměru kmene stromu ze strany, kam bude strom padat (C). Zásek musí svírat se směrem pádu pravý úhel. Zásek se musí vyčistit, aby zůstala rovná rýha, která nesmí bránit horizontálnímu vedení řezu. Aby nedocházelo k blokování řetězu hmotnosti stromu, první proveďte nejdříve spodní zářez.
2. Proveďte hlavní řez (D) vodorovně alespoň 5 cm nad vodorovným řezem zářezu.

Poznámka: Nikdy neřežte až k zářezu. Vždy nechte kus dřeva mezi zářezem hlavním (cca 5 cm nebo 1/10 průměru kmene stromu). Této části se říká "nedořez" (E). Nedořez je důležitý pro kontrolu směru pádu stromu, nedořez brání otočení nebo převážení souše.

U stromu s velkým průměrem kmene zastavte hlavní řez dříve, než dojde k pádu stromu. Pak zasuňte dřevěné nebo plastové klíny (F) do zářezu tak, aby se nedotýkaly řetězu. Zasunujte pomalu klíny do kmene stromu. Klíny pak použijete jako páku při kácení.

1. Jakmile strom začíná padat, vypněte řetězovou pilu a položte ji na zem. Ustupte do bezpečné zóny a přesvědčte se, že strom skutečně padá předpokládaným směrem.

UPOZORNĚNÍ

Hlavní řez nikdy nesmí jít až na zářez. Nedofez kontroluje pád stromu: nedofez je část kmene stromu mezi zářezem a hlavním řezem.

ODSTRANĚNÍ KOŘENOVÝCH NÁBĚHŮ (OBR. 25)

Kořenový náběh je kořen vedoucí z kmene stromu až k zemi. Než začnete kácet strom, odřežte kořenové náběhy. Proveďte nejdříve vodorovný zářez (A) do kořenového náběhu a poté kolmo svislý zářez (B). Odstraňte odřezané části (C) z pracovní zóny. Po odstranění náběhových kořenů můžete začít s kácením. Přečtěte si pokyny tohoto návodu k obsluze uvedené v části "Technika kácení stromů".

ROZŘEZÁVÁNÍ KMENE (obr. 26)

Řezání kmene zahrnuje práce spojené s rozřezáváním již pokácených stromů na požadovanou délku.

• Řežte vždy jen jednu kládu. Malá polínka upevněte na stojan nebo na jiné poleno. Vždy pracujte v přehledné pracovní zóně. Zkontrolujte, zda konec vodící lišty nemůže narazit na

žádný předmět při řezání. Mohlo by dojít k zpětnému vrhu (A).

Při rozřezávání kmenů stůjte nad svahem tak, aby se polínka nemohla skoulet ze svahu dolů směrem na vás. Někdy nelze zabránit, aby řetězová pila uvízla v řezaném materiálu (u standardních technik řezání) a předem správně odhadnout, jakým směrem spadne poleno.

ROZŘEZÁVÁNÍ KLÁD POMOCÍ KLÍNU (obr. 27)

Pokud je kmen stromu dostatečně silný, aby bylo možné vložit klín (B), aniž byste se dotkli řetězu, použijte klín a vložte jej do zářezu, aby zářez zůstal otevřený a řetěz nemohl uvíznout ve dřevě.

ŘEZÁNÍ KLÁD ZA OBTÍŽNÝCH PODMÍNEK (obr. 28)

(C) KLÁDA PODEPŘENÁ POUZE Z JEDNÉ STRANY (D) KLÁDA PODEPŘENÁ Z OBOU STRAN

Proveďte první zářez (E) do 1/3 klády a poté druhý zářez do zbývajících 2/3 (F) z opačné strany. Při řezání má kláda tendenci se ohýbat kolem řetězu. Může dojít k zablokování řetězové pily v kládě, pokud je první zářez hlubší než jedna třetina průměru klády.

Při řezání podepřených klád (G) buďte velmi opatrní, aby nedošlo k zablokování vodicí lišty nebo řetězu.

ROZŘEZÁVÁNÍ KLÁD SHORA DOLŮ (obr. 29)

Kládu nejdříve začněte řezat ze shora dolů. Do záběru s kládou musí přijít spodní část lišty. Řetězovou pilu mírně přitlačujte směrem dolů. Mějte na paměti, že pila bude mít tendenci nořit se do řezu směrem od vás.

ROZŘEZÁVÁNÍ KLÁD ZEZDOLA NAHORU (obr. 30)

Začněte řezat kládu zezdola nahoru. Do záběru s materiálem přichází horní část lišty. Řetězovou pilu mírně přitlačujte směrem nahoru.

Řetězová pila bude mít tendenci ujíždět směrem k vám. Buďte připraveni na tuto reakci a držte řetězovou pilu pevně oběma rukama, abyste neztratili kontrolu nad nářadím.

ODVĚTVOVÁNÍ A VYVĚTVOVÁNÍ (obr. 31 a 32)

• Pracujte pomalu, řetězovou pilu držte pevně oběma rukama. Vždy pracujte v rovnovážné a stabilní poloze. Zůstaňte v bezpečné vzdálenosti odřezané větve. Při řezání větví se postavte vždy na opačnou stranu oproti kmeni. Nepoužívejte nářadí, pokud stojíte na žebříku: to je velmi nebezpečné. Pokud na větve nedosáhnete, svěřte práci profesionálům. Řetězovou pilu nedržte nad úrovní hrudníku, neboť

POUŽITÍ NÁŘADÍ

v tom případě lze jen těžko kontrolovat nářadí v případě zpětného vrhu.

UPOZORNĚNÍ

Nikdy nelezte na strom s řetězovou pilou za účelem řezání větví nebo prořezávání stromu. Řetězovou pilu nikdy nepoužívejte, pokud stojíte na žebříku nebo jste v jakékoli jiné nestabilní poloze, ve které byste mohli ztratit rovnováhu nebo kontrolu nad nářadím.

Při řezání větví je důležité provést konečný řez podél kmene nebo podél hlavní větve stromu až po odříznutí konce větve, aby se maximalně snížila váha padající větve při dokončovacím řezu. Tím zabráníte poškození kůry na kmeni stromu.

1. Nejprve nařízněte větev zespoda nahoru do 1/3 průměru (A).
2. Pak pokračujte řezem ze shora dolů, aby větev spadla (B).
3. Pak můžete vést dokončovací řez podél kmene stromu (C), mírně přitlačovat řezací část pily, aby byl profil řezu čistý. Kůra se tak bude moci regenerovat.

UPOZORNĚNÍ

Pokud jsou větve nad úrovní vaší hrudi, svěřte prořezávání stromů odborníkům.

ODŘEZÁVÁNÍ BOČNÍCH SLAHOUNŮ (obr. 33)

Slahoun - dřevo pod pnutím (A) je větev, pokácený strom nebo část keře, která se ohnula pod vahou dřeva a která se náhle vymrští, jakmile začnete řezat nebo vyndávat kládu, která toto dřevo drží. U pokáceného stromu se může zakořeněný slahoun vymrštit směrem nahoru při odřezávání od kmene. Řezání stojícího nebo ležícího dřeva pod pnutím je nebezpečné.

UPOZORNĚNÍ

Dřevo pod pnutím je nebezpečné, protože vás může zasáhnout a způsobit ztrátu kontroly nad řetězovou pilou. Tyto kritické situace mohou být příčinou vážného úrazu, v některých případech se smrtelnými následky.

ÚDRŽBA

UPOZORNĚNÍ

Při výměně částí nářadí je nutné použít pouze originální náhradní díly značky Ryobi. Použití neznačkových dílů může nejen poškodit nářadí,

ale způsobit vážné zranění.

UPOZORNĚNÍ

Z bezpečnostních důvodů používejte vždy ochranné brýle, nejlépe uzavřené ochranné brýle, při práci s motorovým nářadím a při čištění nářadí proudem vzduchu. Při práci používejte protiprašný respirátor nebo obličejový štít, pokud se při práci práší.

ZÁKLADNÍ POKYNY K ÚDRŽBĚ

K čištění plastových dílů nepoužívejte ředidla. Většina ředidel běžně dostupných v obchodní síti se nehodí k čištění plastových částí, neboť narušuje povrch plastů. K odstranění nečistot, prachu, oleje, maziv apod. používejte čistý hadr.

UPOZORNĚNÍ

Plastové části nářadí nesmí nikdy přijít do styku s brzdovou kapalinou, benzinem, produkty na bázi ropy, regenerovanými maznými oleji apod. Tyto chemické produkty obsahují látky, které mohou zničit, poškodit nebo jinak narušit povrch plastu.

MAZÁNÍ

Veškerá ložiska nářadí byla výrobcem namazána dostatečným množstvím vysoce účinného maziva, které stačí na celou dobu životnosti nářadí při normálních podmínkách používání. Žádné další mazání nářadí není nutné.

NASAZENÍ ŘETĚZU A VODÍCÍ LIŠTY (obr. 34 - 43)

NEBEZPEČÍ

Nikdy nespouštějte motor, pokud jste nenasadili vodící lištu, řetěz, ochranný kryt motoru a kryt spojky. Pokud některá z těchto částí chybí, může dojít k vymrštění nebo explozi spojky. Tato situace je velmi nebezpečná a může způsobit vážný úraz.

UPOZORNĚNÍ

Abyste si nezpůsobili vážný úraz, seznamte se se všemi bezpečnostními pokyny uvedenými v této části návodu k obsluze.

• Před jakýmkoliv zásahem na řetězové pile je nutné vypnout pilu nastavením vypínače do polohy VYPNUTO ( ). Ubezpečte se, že brzda řetězu není zajištěna zatažením za páčku brzdy/chrániče ruky směrem k přední rukojeti do zapnuté polohy.

Poznámka: Při výměně vodící lišty a řetězu vždy použijte model doporučený výrobcem.

Při manipulaci s řetězem a vodící lištou pracujte

Čeština

ÚDRŽBA

v rukavicích. Tyto díly jsou ostré a mohli byste se pořezat.

Odsroubujte matice vodící lišty pomocí dodaného montážního klíče. Sundejte kryt spojky. Sundejte vodící lištu a řetěz. Sejměte starý řetěz lišty. Nový řetěz upravte do smyčky a narovnejte všechny zkroucené články řetězu. Jednotlivé řezné články řetězu (A) musí být otočeny ve směru otáčení řetězu (B). Pokud směřují obráceně, otočte celý řetěz. - Nasaďte vodící články řetězu (C) do drážky vodící lišty (D) podle obrázku č. 38. - Řetěz musí vytvořit smyčku v zadní části vodící lišty. - Přidržte řetěz na liště a nasaďte smyčku řetězu na řetězové kolo (E). - Upravte vodící lištu tak, aby bylo možné zasunout montážní zástrčné šrouby do otvoru v liště.

Poznámka: Při nasazení vodící lišty na montážní šrouby (F) zkontrolujte, zda se řezací kolík (G) nachází ve středu osy (H) napínání řetězu.

• Nasaďte kryt spojky (I) a montážní šrouby (J) vodící lišty. Montážní šrouby utáhněte ručně. Vodící lištou musí jít hýbat, aby bylo možné upravit napnutí řetězu.
• Napínejte řetěz otáčením utahovacího šroubu řetězu (K) doprava. Řetěz musí dokonale sedět na liště, vodící články řetězu musí být správně zasazeny do vodící kolejnice. Zvedněte přední část vodící lišty a zkontrolujte, zda řetěz na vodící liště drží.
• Pokud je vůle mezi řetězem a vodící lištou, uvolněte hrot vodící lišty a otočte napínací šroub řetězu o půl otáčky doprava. Opakujte tento postup tak dlouho, dokud neodstraníte veškerou vůli, tj. dokud řetěz nepřestane viset.
• Přidržte hrot vodící lišty a pevně utáhněte montážní šrouby vodící lišty.

Řetěz je pevně utažen, jakmile není žádná vůle na úrovni dolní hrany lišty a řetěz se otáčí bez zadrhávání. Zkontrolujte, zda není zajištěná brzda řetězu.

Poznámka: Pokud je řetěz příliš utažený, nemůže se otáčet. Povolte mírně šrouby a otočte seřizovacím šroubem o čtvrt závitu doleva, tím umírníte napnutí řetězu. Přidržte hrot vodící lišty a pevně utáhněte montážní šrouby vodící lišty. Zkontrolujte, zda se řetěz může bez zábran otáčet.

SEŘÍZENÍ NAPNUTÍ ŘETĚZU (obr. 44 - 46)

UPOZORNĚNÍ

Napnutí řetězu nikdy neupravujte za chodu motoru. Řetěz je velmi ostrý. Při údržbě řetězové pily vždy pracujte v rukavicích.

Než začnete seřizovat napnutí řetězu, vypněte motor nářadí. Zkontrolujte, zda je možné povolit montážní šrouby lišty ručně. - Řetěz napněte otáčením napínacího šroubu řetězu doprava.

Poznámka: Studený řetěz je pevně utažen, jakmile není žádná vůle na úrovni dolní hrany lišty a řetěz lze otáčet rukou bez zadrhávání.

Utáhněte řetěz pokaždé, kdy jsou vodící články (A) volné a visí nad spodní kolejnicí lišty.

Poznámka: Při práci se zvyšuje teplota řetězu. Vodící články pily správně napnutého teplého řetězu se po vychladnutí smrští zhruba 1,25 mm pod kolejnici vodící lišty. Při hledání optimálního napnutí teplého řetězu je možné použít konec montážního klíče.

Poznámka: Nové řetězy mají tendenci povolovat. Pravidelně kontrolujte napnutí řetězu a v případě potřeby řetěz napněte.

VAROVÁNÍ

Řetěz napínaný za tepla může být po vychladnutí příliš napnutý. Před dalším použitím pily zkontrolujte napnutí řetězu "za studena".

ÚDRŽBA ŘETĚZU (obr. 47 a 48)

VAROVÁNÍ

Před jakýmkoliv zásahem na řetězové pile je nutné vypnout pilu nastavením vypínače do polohy "VYPNUTO".

Používejte pouze řetězy omezující zpětný vrh. Při správné údržbě rychlořezný řetěz snižuje riziko zpětného vrhu.

Pravidelně provádějte údržbu řetězu, aby byl řez hladký a rychlý.

Řetěz je třeba naostřit, pokud jsou vznikající piliny malé a práškovité, pokud je třeba na pilu tlačit nebo pokud řeže jen jedna strana řetězu. Při údržbě řetězu se soustřeďte na následující body:

• úhel naostření: nesprávný úhel zbroušení boční hrany může zvýšit nebezpečí zpětného vrhu. vůle omezovacích zubů pilového řetězu (A):

ÚDRŽBA

Čím větší je vůle omezovacích zubů, tím vyšší je riziko zpětného vrhu. Nedostatečná hloubka snižuje řeznou schopnost. - Pokud řezné články narazí na tvrdé předměty, jako hřebíky nebo kameny, nebo jsou opotřebeny v důsledku kontaktu s bahnem nebo pískem znečišťujícím řezané dřevo, svěřte naostření řetězu odborníkům v servisní opravně.

Poznámka: Při výměně řetězu zkontrolujte, zda není vyběhané nebo poškozené řetězové kolo (B). Pokud je řetězové kolo opotřebované nebo poškozené, nechte ho vyměnit v servisní opravně.

Poznámka: Pokud vám není zcela jasný správný postup při ostření řetězu ani po přečtení následujících pokynů, svěřte tuto práci odborníkům v servisním středisku nebo řetěz vyměňte za doporučený typ řetězu s nízkou tendencí ke zpětnému vrhu.

OSTŘENÍ ŘETĚZOVÝCH ČLÁNKŮ (obr. 49 - 52) Popis řetězového článku:

(A) Nůž - řezný úhel (B) Boční hrana (C) Omezovací zub (D) Přední konec (E) Zubová drážka (F) Zadní konec (G) Nýt (H) Horní hrana

Přesvědčte se, že jste naostřili všechny články řetězu, že jsou články ve stejném úhlu a stejné délky. Rychlého řezu lze dosáhnout pouze za předpokladu, že jsou všechny články řetězu stejné.

UPOZORNĚNÍ

Řetěz je velmi ostrý. Při údržbě řetězu vždy pracujte v rukavicích, abyste zabránili vážnému zranění. Vyhnete se tak nebezpečí úrazu.

Před naostřením řetěz napněte. Přečtěte si informace uvedené v části "Nastavení napnutí řetězu". K naostření článků použijte kulatý pilník o průměru 1,6 mm a držák (nejsou součástí dodávky). Všechny články ostřete ve středu lišty. Pilník držte na úrovni horní hrany řezného článku. Pilník nesmí být sklopený a nesmí se vychylovat do stran. ■ Pilujte směrem k přednímu hrotu článku mírným, ale rázným pohybem. Při zpětném pohybu pilník zvedněte. Každý článek několikrát přejedete pilníkem rázným pohybem. Pilujte všechny články po levé straně (A) a pilujte vždy stejným směrem. Pak se postavte na druhou stranu a pilujte pravou stranu článku (B) opačným směrem. Očistěte pilník kovovým kartáčkem.

VAROVÁNÍ

Nesprávně naostřený nebo tupý řetěz může nebezpečně zrychlit otáčky motoru při řezání a motor poškodit.

UPOZORNĚNÍ

Nesprávné naostření řetězu může být příčinou zpětného vrhu.

UPOZORNĚNÍ

Pokud nezajistíte výměnu nebo opravu poškozeného řetězu, vystavujete se nebezpečí vážného úrazu.

ÚHEL OSTŘÍCÍ HRANY (obr. 53)

(A) SPRÁVNÝ ÚHEL 30° – na rukojeti pro pilník jsou značky, podle kterých lze dát pilník do správné polohy a pilovat ve správném úhlu oproti horní hraně. (B) MÉNĚ NEŽ 30° – pro příčné řezy. (C) VÍCE NEŽ 30° – tenké ostří se snadno otupí.

ÚHEL HORNÍ HRANY (obr. 54)

(D) SPRÁVNĚ 80° – úhel, který se vytvoří automaticky při vložení správného pilníku do držáku. (E) OSTRÝ ÚHEL ve tvaru "háku" – zachycuje dřevo, rychle se tupí, navíc zvyšuje riziko zpětného vrhu. Je důsledkem používání pilníku s nedostatečným průměrem a nebo držení pilníku příliš nízko. (F) TUPÝ ÚHEL – vyžaduje si při práci velkou sílu, má za následek předčasné opotřebení vodicí lišty a řetězu. Je důsledkem používání pilníku s příliš velkým průměrem a nebo držení pilníku příliš vysoko.

VŮLE OMEZOVACÍCH ZUBŮ (obr. 55 - 57)

Vůli omezovacích zubů pilového řetězu udržujte na úrovni 0,6 mm (A). Ke kontrole vůle omezovacích zubů použijte hloubkoměr. Vůli omezovacích zubů je třeba kontrolovat při každém ostření řetězu. - Použijte plochý pilník (B) (není součástí dodávky) a pilníkovou měrku (C) (není součástí dodávky), abyste pilovali všechny omezovací zuby stejně. Použijte měrku 0,6 mm. Po upilování každého omezovacího zubu upravte tvar zubu do původní podoby zaoblením přední části (D). Dávejte pozor, abyste při pilování nepoškodili vodicí články v blízkosti pilníku. Omezovací zuby je třeba upravit plochým pilníkem a pilovat stejným směrem, kterým jste pilovali vedlejší řetězové články pomocí kulatého pilníku. Dávejte pozor, abyste plochým pilníkem nenaráželi do řetězových článků při pilování omezovacích zubů.

Čeština

ÚDRŽBA

ÚDRŽBA VODICÍ LIŠTY (obr. 58)

VAROVÁNÍ

Před jakýmkoliv úkonem údržby na řetězové pile zkontrolujte, zda je řetěz v klidu.

Po týdnu práce otočte řetěz, aby docházelo k opotřebení řetězu rovnoměrně z obou stran. Tím prodloužíte životnost řetězu. Po použití očistěte vodicí lištu a zkontrolujte její opotřebení či poškození.

Deformace kolejnice lišty nebo drsný okraj jejího povrchu jsou normálním důsledkem opotřebení. Tyto závady je třeba zmírnit vyhlazením povrchu ihned, jakmile se problém objeví.

Vodicí lištu je třeba vyměnit v následujících případech:

• při opotřebení vnitřku kolejnic, v tom případě řetěz padá k jedné straně
• pokud je lišta ohnutá, pokud jsou kolejnice prasklé nebo zlomené, pokud se zvýšila rozteč kolejnic.

Vodící kolejnice a řetězové kolo: Jednou týdně namažte vstřiknutím maziva do mazacího otvoru. Otočte vodící lištu a zkontrolujte, zda nejsou zanesené mazací otvory (A) a drážka řetězu.

ČIŠTĚNÍ VZDUCHOVÉHO FILTRU (obr. 59 - 60)

VAROVÁNÍ

Než nasadíte všechny ostatní demontované díly, přesvědčte se, že je filtr správně nasazený. Nikdy nespouštějte motor, pokud chybí vzduchový filtr. Mohlo by dojít k poškození motoru.

SEŘÍZENÍ KARBURÁTORU (obr. 61 - 63)

Před nastavením karburátoru:

• Pomocí kartáče nebo stlačeného vzduchu vyčistěte otvory krytu startéru. Vyčistěte vzduchový filtr (A). Přečtěte si informace uvedené v části Čištění vzduchového filtru. Nechte motor chvíli běžet a pak seřiďte volnoběh motoru.

UPOZORNĚNÍ

Povětrnostní podmínky a nadmořská výška mohou ovlivňovat provoz karburátoru. Při seřizování karburátoru nedovolte okolostojícím osobám přiblížit se k řetězové pile.

Nastavení volnoběhu motoru

Nastavení volnoběhu motoru reguluje, jak zůstane otevřená škrtící klapka po uvolnění plynové páčky.

Seřízení:

• Otočte šroubem "T" pro seřízení volnoběhu doprava, tím zvýšíte volnoběžné otáčky.
• Otočte šroubem "T" pro seřízení volnoběhu doleva, tím snížíte volnoběžné otáčky. Proveďte zkušební řez, potom nastavte šroub "H" (vysoké otáčky) tak, aby byl dosažen nejlepší řezný výkon, nikoliv maximální otáčky. Regulační šroub "H" lze otočit maximálně o 1/4 otáčky.

UPOZORNĚNÍ

ŘETĚZ SE NIKDY NESMÍ OTÁČET PŘI VOLNOBĚHU MOTORU. Otáčení řetězu při volnoběhu je velmi nebezpečné a může být příčinou vážného pracovního úrazu.

ČIŠTĚNÍ STARTERU (obr. 62)

K čištění větracích otvorů (b) startéru od úlomků použijte kartáček nebo proud vzduchu.

MECHANISMUS PROTI ZAMRZNUTÍ KARBURÁTORU (obr. 64 - 65)

Řetězová pila je navržena tak, že je na pravé straně válce větrací otvor, který uvolňuje přívod teplého vzduchu do karburátoru, čímž zamezuje tvorbě ledu při provozování nářadí při nízkých teplotách. Při práci s řetězovou pilou při teplotách od 0 °C do 5 °C a při zvýšené vlhkosti vzduchu se v karburátoru může vytvářet led. To může být příčinou sníženého výkonu motoru a/nebo jeho nepravidelného chodu. Před nasazením v těchto podmínkách je třeba řetězovou pilu nastavit do režimu proti zamrznutí.

Nastavení režimu proti zamrznutí:

Přepněte spínač do vypnuté polohy (O). Sundejte kryt vzduchového filtru (A). Vyjměte vzduchový filtr. Zdvihněte ovladač sytiče (E), abyste mohli sundat kryt válce (C). Povolte pět šroubů, které drží kryt válce. Sundejte kryt válce. Sundejte kryt proti zamrznutí (D), umístěný na pravé straně krytu válce. - Otočte kryt proti zamrznutí tak, aby obrázek sněhové vločky s nápisem Snow směřoval nahoru. Potom kryt vraťte do původní polohy. - Nasaďte kryt válce a přišroubujte ho. - Nasaďte ovladač sytiče, vzduchový filtr a kryt vzduchového filtru.

Čeština

ÚDRŽBA

UPOZORNĚNÍ

Pokud už nehrozí riziko zamrznutí karburátoru, použijte normální pracovní režim ("Sun"). Používání pily v režimu proti zamrznutí při vyšších teplotách a za normálních klimatických podmínek by mohlo způsobit, že se motor nedá normálně nastartovat nebo nebude pracovat při normálních otáčkách.

ČIŠTĚNÍ MOTORU (obr. 66 - 67)

Pravidelně čistěte žebra válce (B) a setrvačník proudem stlačeného vzduchu nebo štětcem. Nečistoty usazené ve válci mohou být příčinou přehřívání motoru.

UPOZORNĚNÍ

Nikdy nezapínejte řetězovou pilu, pokud některý díl pily chybí, to platí zejména pro kryt motoru a kryt startéru. Mohlo by dojít ke zlomení dílů pily a jejich vymrštění. Opravy setrvačníku a spojky je nutné svěřit technikům v servisním středisku.

Poznámka: Pokud si u benzinového nářadí všimnete sníženého výkonu, příčinou může být zanesený výfukový otvor nebo tlumič nánosy uhlíku. Tyto nánosy je třeba odstranit, aby motor mohl dosahovat svého původního výkonu.

KONTROLA PALIVOVÉHO FILTRU (obr. 68)

Pravidelně kontrolujte stav palivového filtru (B). Pokud je znečištěný nebo poškozený, vyměňte ho.

VÝMĚNA ZAPALOVACÍ SVÍČKY (obr. 69)

Motor používá zapalovací svíčku Champion RCJ-6Y nebo NGK CMR7H se vzdáleností mezi elektrodami 0,64 mm. Zapalovací svíčku vyměňujte každých 50 hodin provozu, v případě potřeby i dříve, za stejný model svíčky.

Vyšroubujte svíčku pomocí klíče otáčením doleva (A). Vyjměte zapalovací svíčku. Novou svíčku našroubujte ručně otáčením doprava. Potom ji pevně přitáhněte pomocí klíče (B).

Poznámka: Dávejte pozor, abyste nezkratovali kabel zapalovací svíčky: došlo by k vážnému poškození nářadí.

KONTROLA/ČIŠTĚNÍ MŘÍŽKY LAPAČE JISKER A VÝFUKOVÉHO OTVORU TLUMIČE (obr. 70)

Výfuk je vybaven mřížkou lapače jisker. Při poškozené ochranné mřížce může dojít ke vzniku požáru. I při normálním používání nářadí může dojít ke znečištění mřížky. Proto je třeba ochrannou mřížku jednou týdně kontrolovat a v případě potřeby vyčistit. Tlumič a mřížku lapače jisker vždy udržujte v dobrém provozním stavu.

UPOZORNĚNÍ

Povrch tlumiče je velmi horký při práci s řetězovou pilou a bezprostředně po práci, proto se ho nedotýkejte. Abyste omezili riziko zranění, nedotýkejte se tlumiče.

Nechte tlumič vychladnout. Vyšroubujte šroub s vnitřním šestihranem (E) a matici 8 mm (D), které drží kryt tlumiče; odstraňte kryt tlumiče (C) a lapač jisker (A). Pomocí malého drátěného kartáče vyčistěte lapač jisker. Vyměňte mřížku lapače jisker, pokud je prasklá nebo jinak poškozená. Sundejte tlumič (B). Zasuňte plochý šroubovák do výfukového otvoru v tlumiči a odstraňte všechny nánosy uhlíku. Setřete rovněž všechny nánosy uhlíku na ventilačních otvorech tlumiče a válce. - Nasaďte tlumič, lapač jisker a kryt tlumiče. - Nasaďte šrouby s vnitřním šestihranem a matice, dobře utáhněte.

KONTROLA A ČIŠTĚNÍ BRZDY ŘETĚZU (obr. 71 a 72)

Sundejte kryt spojky a vyčistěte všechny části brzdy řetězu (A). Zkontrolujte opotřebení brzdového pásu (C). Pokud je pás opotřebovaný nebo zdeformovaný, vyměňte ho. Tloušťka brzdového pásu nesmí být menší než 0,6 mm. Brzdový pás nesmí být opotřebovaný více než do poloviny své tloušťky. Brzdový mechanismus řetězu musí být vždy čistý, mírně namažte kloub (B). - Po provedených opravách a po každém seřízení vždy zkontrolujte správnou funkci brzdy řetězu. Přečtěte si informace uvedené v části Používání brzdy řetězu. Zkontrolujte stav zachytávače řetězu (D), v případě potřeby ho vyměňte.

UPOZORNĚNÍ

Ani každodenní údržba mechanismu nezaručuje absolutní bezpečnost brzdy řetězu při práci v terénu. Používejte správné postupy při řezání.

USKLADNĚNÍ ŘETĚZOVÉ PILY (NA OBDOBÍ DELŠÍ NEŽ 1 MĚSÍC)

Vylejte palivo z nádrže do kanystru nebo do jiné nádoby, ve které lze uchovávat benzin. Zapněte motor a nechte ho běžet, dokud se sám nevypne pro nedostatek paliva. Tím se z nádrže odčerpá veškerý benzin a odstraní se zbytky, které by se mohly usadit v potrubí. Stiskněte několikrát sobě balonek na vstřikování paliva, abyste odčerpali palivo z karburátoru.

ÚDRŽBA

• Veškerý olej určený k mazání vodící lišty a řetězu nalijte do nádoby určené na olej. Řetězovou pilu pečlivě vyčistěte. Nářadí vždy uskladněte na suchém, dobře větraném místě, mimo dosah dětí.

Poznámka: Výrobek neuskladňujte v blízkosti žíravých látek, jako například v blízkosti zahradkářských nebo zahradnických chemických přípravků nebo soli na zimní sypání komunikací.

Seznamte se s normami ISO a národními předpisy týkajícími se skladování a manipulace s palivem. Zbylé palivo můžete použít pro jiné nářadí vybavené dvoudobým motorem.

Problém	Mоžné príčina	Šešení
Motor nelze nastartovat. [Zkontrolujte, zda je spoustěč nářadi v zapnuté poloze (I)]	Chybí jiskřeni. Motor je zaplaven palivem.	Zkontrolujte stav svíčky. Sundeje kryt vzduchového filtru. Vyndeje svíčku zálce. Znovu zapojte kabely zapalovaci svíčka a postavte svíčku na horní Častálce, kovová Čast musí být v kontaktu sálčem. Zatáhněte za rukojěstartéru a sledujte, zda dojde k jiskřeni. Pokud k jiskřeni nedojde, provedte test s jinou zapalovací svíčkou. Přepněte yvpínač do polohy vypnuho a výndejtse svíčku. Nastavte ovládač sytiče do zaputé polohy (zcela zamáčknúty) a zatáhněte 15 až 20krát za rukojěstartéru. Tim se odćerpá z motoru prebytečné palivo. Vycistěte zapalovací svíčku a vråtte ji na misto. Přepněte spínač zapalování do polohy zapnuto (I). Stískněte 4krát balónek na vystrikoványí paliva. Zatáhněte třikráz za startér, ovládač sytiče musí být úplné stíknutý (pozice zapnuto). Pokud motor nenaskovi, nastavte ovládač sytiče do polootevřéné polohy a zopakujte obvkyký postup startováni. Pokud se i přes provedné ukony nepodáři motor nastartovat, provedte cely postup jestě Jednou s novou zapalovací svíčkou.
Motor nastartuje, ale nelze zvyšit otáčky motoru.	Šroub "L" (pro nastavení nizkych otáček) je nutné seředit.	Obráte se na autorizované servisi středisko, kde vám karburátor seřidi.
Motor nastartuje, pak zhasne.	Šroub "L" (pro nastavení nizkych otáček) je nutné seředit.	Obráte se na autorizované servisi středisko, kde vám karburátor seřidi.
Motor nastartuje normálne, ale pak nedosáhne maximálnich otáček.	Šroub "H" (pro nastavení vysokych otáček) je nutné seředit.	Obráte se na autorizované servisi středisko, kde vám karburátor seřidi.
Motor nedosáhne svého plného režimu a/nebo se z něho kouři.	Palivová směs benzín/olej je nasprávně namichaná. Je znečistěné vzduchový filtr. Je znečistěné mřížka lapače jisker. Šroub "H" (pro nastavení vysokych otáček) je nutné seředit.	Použijte Čerstve namichanou palivovou směs obsahujíci správný poměr syntetického oleje pro dvoudobé motory. Vycistěte vzduchový filtr. Prěcěte si informace uvedené v āsti Čistěné vzduchového filtru. Vycistěte mřížku lapače jisker. Prěcěte si informace uvedené v āsti “Kontrola/Čistěné mřížky lapače jisker. Obratte se na autorizované servisi středisko, kde vám karburátor seřidi.
Nastartoványí, chod a zrychlení motoru je normálné, ale nelze udřět volnoběh. Řeže se otáčí prí volnoběh.	Je třeba serředit volnoběh motoru pomoci regulačniho šroubu. Je třeba serředit volnoběh motoru pomoci regulačniho šroubu. Do systému vníká vzduch.	Otročte šroubem "T" pro seřizení volnoběhu doprava, tim zvyšite volnoběžné otáčky. Prěcěte si informace uvedené v āsti Nastavení karburátoru. Otročte šroubem "T" pro seřizení volnoběhu doleva, tim snížité volnoběžné otáčky. Prěcěte si informace uvedené v Ăsti Nastavení karburátoru. Obratte se na autorizované servisi středisko, kde vám vadný systém vyměni.

Problém	Možná príčina	Rešení
Vodíci lista a šteže se zahrivaji a uníká kouř.	Olejová nádrž je práždná. Šteže je príliš napnutý. Systém mazání nefunguje. Prívody oleje jsou ucpané.	Olejovou nádrž je třeba doplinit pri každém plnéni palivové nádrže. Přěctěte si informace v tomto námodu uvedené v Časti Šerizení napnuti štežu. Nechte motor běžet na polovičné režim po robu cca 30 až 40 sekund. Vypněte pilu a zkontrolujte, zda z vodíci lístasy neuníká olej. PRI uniku oleje můze dojit ke ztupeni štežu nebo poskození lístasy. Sundeje kryt spojky a vodíci listu a vychistěte prívod oleje kartáčem s tvrdými štestinami.
MotorNSTartuje a chodí normálné, ale šteže se neotáčí.	Je aktivovaná brzda štežu. Šteže je príliš napnutý. Vodíci lista a štežnejsou správně nasazeny na pilu. Vodíci lista nebo štežjsou poškozené. Zuby štežového kola jsou poškozené.	Uvolnéte brdu štežu. Přěctěte si informace uvedené v Časti Použivání brzdy štežu. Přěctěte si informace v tomto námodu uvedené v Časti Šerizení napnuti štežu. Přěctěte si informace uvedené v Časti Výměna vodíci lístasy a štežu. Zkontrolujte stav vodíci lístasy a štežu. Obráfte se na autorizované servísné středisko, kde vám štežové kolo vyměni.

BAXHO

Obsluzhivanie trebuyet osobogo vnimaniya i khoroshego znaniya instruktiy: proydite obsluzhivaniye mashiny u kvalifitsirovannogo tekhnika. V sluchaye remonta pol'zuytes' tol'ko zaryadnymi ustroystvami. Dlya bezopasnoy raboty vnachale vnimatel'no prochtite vse instruktsii. Soblyudayte vse pravila tekhniki bezopasnosti. Nesoblyudeniye nizhe sleduyushchikh pravil tekhniki bezopasnosti vedet k tyazhelym travmam.

PREduprezhdeniye

Prezhde chem pol'zovat'sya instrumentom, vnimatel'no do kontsa prochtite nastoyashcheye rukovodstvo po ekspluatatsii. Osoboye vnimaniye udelyayte instruktsiyam znakam tekhniki bezopasnosti, ukazyvayushchim na opasnost', a takzhe preduprezhdeniyam i predosterezheniyam. Eti instruktsii preduprezhdayut o vozmozhnoy opasnosti tyazhelykh travm. Pri pravil'nom i soobraznom ispol'zovanii instrument prosluzhit dol'he v polnoy bezopasnosti.

PREduprezhdeniye

Etot znak ukazyvayet, chto neobkhodimo prinyat' osobyye predostorozhnosti. On privlekayet vashe vnimaniye k opasnosti

PREduprezhdeniye

Vo vremya raboty postoronniye predmety mogut popast' v glaza i nanesti tyazhelyye glaznyye travmy. Prezhde chem nachat' rabotu, naden'te zashchitnye ochki s bokovymi shchitkami ili, pri neobkhodimosti, tsel'noye zashchitnoye zabralo. Vsem, kto pol'zuyetsya ochkami s korrektsiyey, rekomenduyetsya zashchitit' ikh maskoy ili stal'nymi ochkami s bokovymi shchitkami. Vsegda zashchishchayte glaza.

VNIMATEL'NO PROCHTITE VSE INSTRUKTSII.

OBSHCHIYE PRAVILA TEKHNIKI BEZOPASNOSTI

PREduprezhdeniye

Preduprezhdeniya i instruktsii iz nastoyashchego razdelа rukovodstva predosteregayut ot neschastnykh sluchayev. Nesoblyudeniye instruktsiy po tekhnike bezopasnosti mozhet povlech' tyazhelyye travmy. Chtoby rabotat' v polnoy bezopasnosti, prochtite i izuchite nastoyashcheye rukovodstvo po ekspluatatsii i poymite smysl vsekh uslovnykh oboznacheniy na instrumente. Bezopasnost' - delo zdravogo smysla, bditel'nosti i znaniya instrumenta.

OBLADAYTE SVOIM INSTRUMENTOM.

Vnimatel'no prochtite nastoyashcheye rukovodstvo. Oznakom'tes' s znaniyem instrumenta, sferami yego primeneniya i svoystvennymi yemu potentsial'nymi opasnostyami.

■ Tsepnyye pily prednaznacheny tol'ko dlya raspilovki dereva.

Když se řetězová pila setká s překážkou nebo se zasekne během práce, může dojít k zpětnému rázu. Špička pily odskočí nahoru a dozadu směrem k uživateli. Totéž se stane, když se řetěz zasekne při řezání. V prvním i druhém případě můžete ztratit kontrolu nad pilou a utrpět vážná zranění. Nespoléhejte se pouze na ochranné prostředky pily. Při práci s pilou je nutné přijmout různá opatření, aby se předešlo nehodám a zraněním.

1. Abyste snížili riziko neočekávaných situací nebo se jim vyhnuli, pochopte příčiny zpětného rázu. Neočekávané situace mohou vést k vážným zraněním.
2. Při práci s pilou držte pilu oběma rukama. Pravou rukou uchopte zadní rukojeť, levou rukou přední rukojeť. Prsty držte kolem rukojetí. Při správném úchopu (levá ruka natažená dopředu) můžete udržet kontrolu nad nástrojem i při zpětném rázu. 3. Zkontrolujte, aby v pracovní zóně nebyly žádné překážky. Během řezání se nedotýkejte špičkou pily větví, větviček, keřů ani jiných předmětů. 4. Používejte pilu pouze na plný výkon motoru. Stiskněte spoušť až na doraz a udržujte stálou pracovní rychlost. 5. Nevytahujte ruce příliš daleko a nepracujte s pilou nad úrovní ramen. 6. Při údržbě a ostření řetězu postupujte podle pokynů výrobce.

Ruský

OBECNÁ PRAVIDLA BEZPEČNOSTI PRÁCE

7. Při výměně používejte pouze pilové řetězy doporučené výrobcem. Nikdy nedržte řetězovou pilu jednou rukou. Držíte-li pilu jednou rukou, můžete způsobit vážná zranění sobě i přihlížejícím osobám, které se nacházejí v pracovním prostoru. Při nutnosti držte pilu oběma rukama. Nepracujte v unaveném stavu. Nepoužívejte nástroj v unaveném stavu, pod vlivem alkoholu, drog nebo léků. Používejte bezpečnostní obuv. Používejte ochranný oděv, pracovní rukavice, ochranné brýle, ochrannou přilbu a další prostředky na ochranu sluchu a zraku. Nestoupejte na nestabilní povrchy (žebříky, lešení, stromy apod.) při práci s řetězovou pilou. Buďte opatrní s palivovou směsí. Před startem motoru se vzdalte nejméně 15 metrů od místa, kde jste doplňovali palivo. Nedovolte přihlížejícím osobám, aby se zdržovaly v blízkosti při startu řetězové pily a při doplňování paliva. Nepouštějte přihlížející osoby a zvířata k pracovnímu místu. Před kácením stromu vyčistěte pracovní zónu, zaujměte stabilní pracovní polohu a naplánujte, kterým směrem strom spadne. Držte se dál od pilin a třísek, když motor běží. Přenášejte řetězovou pilu pouze s vypnutým motorem a zablokovanou brzdou řetězu, držte pilu za přední rukojeť blízko u těla. Při přenášení řetězové pily nasaďte na pilu ochranný kryt. Nepoužívejte poškozenou, nesprávně seřízenou, neúplně nebo nesprávně smontovanou pilu. Uvolněte plynovou páčku a přesvědčte se, že se řetěz zastavil. Před odložením pily vypněte motor. Nenechávejte pilu s běžícím motorem bez dozoru. Pro větší bezpečnost před odložením pily zablokujte brzdu řetězu. Buďte velmi opatrní při řezání malých větví a výhonků: mohou se zachytit o pilový řetěz a být vymrštěny směrem k obsluze. Při prořezávání hustých větví

Buďte připraveni rychle uhnout, abyste se vyhnuli úderu, když budou vlákna přetržena.

Dbejte na čistotu větracích otvorů: nesmí na nich zůstat mastnota ani palivo. Pracujte s řetězovou pilou pouze v dobře větraných prostorách. Nepracujte s řetězovou pilou na stromech bez speciální přípravy. Při práci s řetězovou pilou mějte vždy po ruce hasicí přístroj. Používejte pokyny pro ostření a údržbu pilového řetězu. Používejte pouze pilové řetězy a vodicí lišty doporučené výrobcem. Neinstalujte ohnuté lišty na pilu a nepoužívejte nedoporučené příslušenství. Uchovávejte tyto pokyny pro bezpečnost práce. Pravidelně kontrolujte a informujte ostatní uživatele. Při předávání nástroje přiložte k němu tento návod k obsluze.

Zvláštní pravidla bezpečnosti práce pro řetězové pily

VAROVÁNÍ

Pokyny v této části návodu varují před nehodami. Nedodržení pokynů o bezpečnosti může způsobit těžká zranění.

OBECNÁ BEZPEČNOSTNÍ OPATŘENÍ

NEŘEŽTE větve silnější než 76 mm. Povrch pily se během práce a po ní silně zahřívá. Abyste předešli silným popáleninám, nedotýkejte se těla pily. VŽDY DRŽTE PILU OBĚMA RUKAMA. Pevně držte pilu, obejměte rukojeti. NIKDY NEDOVOLTE jiným osobám používat pilu, pokud nebyly seznámeny s potřebnými pokyny. Tento návod je určen pro profesionální i soukromé uživatele. Před spuštěním motoru se ujistěte, že se pilový řetěz ničeho nedotýká. Pracujte s pilou pouze v dobře větraných prostorách.

Původní návod

ZVLÁŠTNÍ BEZPEČNOSTNÍ PRAVIDLA PRO ŘETĚZOVÉ PILY

POUŽÍVEJTE VHODNÝ ODĚV

Nenoste široký oděv. Noste dlouhé kalhoty, boty a rukavice. Nepracujte v žabkách, sandálech, v bikinách nebo v plavkách. Široký oděv se může zachytit do motoru, do řetězu nebo do větví. Pracujte v kombinéze, v rukavicích a v dlouhých kalhotách. Zastrčte dlouhé vlasy výše než ramena. Pro kontrolu nad nástrojem a ochranu rukou noste neklouzavou obuv a pracovní rukavice. Při práci používejte ochranné prostředky pro sluch a zrak.

Tento symbol poukazuje na důležité bezpečnostní opatření. Znamená: Pozor!!! Nezapomínejte, že jde o vaši bezpečnost.

UPOZORNĚNÍ

Vždy používejte ochranu očí.

Upozornění, štítky a pokyny uvedené v této části návodu slouží pro vaši bezpečnost. Nedodržení všech pokynů může způsobit vážná zranění. Pro bezpečné používání tohoto nářadí si pozorně přečtěte tento návod a oboznamte se se všemi štítky připevněnými na nářadí. Zachování zdravého rozumu, opatrnosti a dodržování pokynů je základem bezpečnosti.

OBOZNÁMTE SE DŮKLADNĚ SE SVÝM NÁŘADÍM. Přečtěte si pozorně návod k použití. Oboznámte se s používáním pily, jejími omezeními a možnými nebezpečími specifickými pro toto nářadí. Řetězové pily jsou určeny pouze na řezání dřeva. Když se špička vodicí lišty dotkne nějakého předmětu nebo když se řetěz zaklínil v řezu, může dojít ke zpětnému rázu. Dotyk špičky vodicí lišty s předmětem může v určitých případech způsobit rychlé vymrštění vodicí lišty směrem nahoru a dozadu k uživateli. Zaklínění řetězu v horní části vodicí lišty může způsobit prudký pohyb vodicí lišty směrem k uživateli. Obě tyto reakce mohou způsobit ztrátu kontroly nad nářadím, což může vést k vážnému zranění. Nespoléhejte se jen na bezpečnostní prvky řetězové pily. Při obsluze řetězové pily je nutné podniknout určité kroky k zabránění vzniku úrazů nebo zranění při řezacích pracích:

1. Díky základním znalostem o zpětném rázu můžete snížit nebo vyloučit překvapení. Náhlé překvapení je jednou z příčin úrazů.
2. Pri práci držte pílu pevne obidvomi rukami. Pravou rukou uchopte zadnú rukoväť a ľavou rukou prednú rukoväť obopätím palcami a prstami. Pevné držanie náradia spolu s napnutým ľavým ramenom pomáha zachovať kontrolu nad náradím aj v prípade spätného rázu.
3. Skontrolujte, či sa v pracovnej zóne nenachádzajú prekážky. NEDOVOĽTE, aby sa špička vodiacej lišty dotkla pňa, vetvy, plota alebo inej prekážky.
4. Režte pri vysokých otáčkach motora. Vždy režte s motorom bežiacim na plné otáčky. Úplne stlačte plynovú páčku a udržiavajte rovnomernú rýchlosť rezania.
5. Ruky pri práci nenaťahujte príliš ďaleko a pílu nedržte nad úrovňou hrudníka.
6. Dodržiavajte pokyny výrobcu na ostrenie a údržbu reťazovej píly.
7. Používajte len náhradné vodiace lišty a reťaze odporúčané výrobcom.

Slovenčina

VŠEOBECNÉ BEZPEČNOSTNÉ POKYNY

REŤAZOVÚ PÍLU NIKDY NEOBSLUHUJTE JEDNOU RUKOU. Držaním píly jednou rukou môžete spôsobiť vážne zranenie nielen sebe, ale aj asistujúcim alebo okolostojacim osobám. Reťazová píla sa musí používať obidvomi rukami. NEPRACUJTE S REŤAZOVOU PÍLOU, KEĎ STE UNAVENÍ. Nepoužívajte reťazovú pílu, keď ste unavení, chorí alebo pod vplyvom alkoholu, drog alebo liekov, ktoré znižujú pozornosť. NOSTE BEZPEČNOSTNÚ VÝBAVU. Noste priliehavý odev, ochranné rukavice, ochranné okuliare, chrániče sluchu a ochrannú prilbu. NESTOJTE NA NESTABILNOM POVRCHU pri práci s reťazovou pílou: napr. na rebríkoch, lešení, stromoch atď. S PALIVOM MANIPULUJTE OPATRNE. Motor štartujte minimálne 15 m od miesta, kde ste plnili nádrž palivom. - NEDOVOĽTE OSTATNÝM OSOBÁM stáť v blízkosti miesta, kde štartujete pílu alebo kde s ňou režete. Okolostojace osoby a zvieratá sa nesmú zdržiavať v pracovnej zóne. NEZAČÍNAJTE REZAŤ, kým nie je pracovná zóna vyčistená, kým nebudete môcť stáť pevne na obidvoch nohách a kým nebudete mať premyslenú únikovú cestu pred padajúcim stromom. VŠETKY ČASTI TELA MUSIA BYŤ V DOSTATOČNEJ VZDIALENOSTI od píly, keď je zapnutý motor. PRI PRENÁŠANÍ REŤAZOVEJ PÍLY VŽDY VYPNITE MOTOR A ZAISTITE BRZDU, vodiaca lišta a reťaz majú smerovať dozadu a tlmič má byť na strane odvrátenej od tela. Pri preprave reťazovej píly použite vhodné puzdro na vodiacu lištu. NEPOUŽÍVAJTE REŤAZOVÚ PÍLU, AK JE POŠKODENÁ, nesprávne stavaná alebo neúplná či nie pevne zmontovaná. Skontrolujte, či sa reťaz zastaví, keď uvoľníte plynovú páčku. VYPNITE MOTOR pred položením píly na zem. NIKDY nenechávajte reťazovú pílu zapnutú bez dozoru. Ako ďalšie bezpečnostné opatrenie použite brzdu reťaze pred položením píly na zem. BUĎTE MIMORIADNE OPATRNÍ pri rezaní malých kríkov a stromčekov, pretože tenké konáriky sa môžu zachytiť v reťazi a vymrštiť smerom k vám alebo narušiť vašu rovnováhu. KEĎ REŽETE KONÁR s vynaložením tlaku, buďte pripravení, aby ste mohli rýchlo odskočiť, keď napätie v drevených vláknach zrazu povolí. ■ RUKOVÄTE UDRŽIAVAJTE suché, čisté a bez zvyškov oleja alebo palivovej zmesi. REŤAZOVÚ PÍLU POUŽÍVAJTE LEN v dobre

vetraných priestoroch.

NEPOUŽÍVAJTE ŘETĚZOVOU PILU NA PRÁCI V KORUNÁCH STROMŮ, pokud na to nejste předtím odborně vyškoleni. PŘI PRÁCI S ŘETĚZOVOU PILOU MĚJTE VŽDY PO RUCE HASICÍ PŘÍSTROJ. DODRŽUJTE POKYNY PRO OSTŘENÍ a údržbu řetězové pily. POUŽÍVEJTE JEN VODICÍ LIŠTY a řetězy snižující zpětný ráz určené pro tento výrobek. NEPŘIZPŮSOBUJTE blok motoru ohnuté vodící liště ani nepřipojujte příslušenství nebo zařízení, která nejsou určena pro tuto pilu. USCHOVEJTE SI TYTO POKYNY. Pravidelně si je čtěte a informujte o nich případné další uživatele. Pokud tento výrobek někomu půjčíte, půjčte i tyto pokyny.

SPECIFICKÉ BEZPEČNOSTNÍ POKYNY

UPOZORNĚNÍ

Upozornění, štítky a pokyny uvedené v této části návodu slouží pro vaši bezpečnost. Nedodržení všech pokynů může způsobit vážná zranění.

VŠEOBECNÁ OPATŘENÍ

NEODŘEZÁVEJTE VÝHONKY ani malý podrost (s průměrem menším než 76 mm). POVRCH TLUMIČE JE VELMI HORKÝ během práce a bezprostředně po ní, proto se ho nedotýkejte částmi těla. Kontakt s tlumičem může způsobit vážné popáleniny. ŘETĚZOVOU PILU DRŽTE VŽDY OBĚMA RUKAMA, když je motor zapnutý. Obě rukojeti uchopte pevně s obepnutím palci a prsty. NIKDY NEDOVOLTE POUŽÍVAT ŘETĚZOVOU PILU osobám, které nebyly náležitě poučeny o jejím správném používání. Toto platí jak pro půjčovny, tak i pro soukromé vlastníky nářadí. ■ PŘED NASTARTOVÁNÍM MOTORU zkontrolujte, zda se řetěz nedotýká žádného předmětu. ŘETĚZOVOU PILU POUŽÍVEJTE jen v dobře větraných prostorách. VHODNÝ BEZPEČNOSTNÍ PRACOVNÍ ODĚV. Noste přiléhavý oděv. Vždy noste dlouhé a hrubé nohavice, vysokou obuv a rukavice. Nenoste šperky, krátké nohavice, sandály a nikdy nepracujte s bosýma nohama. Nenoste volný oděv, který by se mohl zachytit do motoru nebo řetězu či podrostu. Noste kombinézu, džíny nebo jiné přiléhavé nohavice z pevné látky. Pokud máte dlouhé vlasy, stáhněte si je gumičkou nad úrovní ramen.

Slovenština

SPECIFICKÉ BEZPEČNOSTNÍ POKYNY

Na výrobku mohou být vyznačeny některé z uvedených symbolů. Přečtěte si je a naučte se jejich význam. Správný výklad těchto symbolů vám umožní používat výrobek lépe a bezpečněji.

Pokud je jakákoli část poškozená nebo chybí, nepoužívejte výrobek, dokud nebudou chybějící části dodány. Nedodržení tohoto pokynu může způsobit vážné zranění.

UPOZORNĚNÍ

POZNÁMKA: Řetězová pila byla odzkoušena výrobcem. Proto je normální, pokud najdete zbytky oleje na pile. Přečtěte si a odstraňte všechny visáčky a uschovejte je s návodem k použití.

Toto nářadí používejte jen k těmto účelům:

Zkontrolujte, zda neuniká palivo. Pokud zjistíte únik paliva, před dalším používáním pily odstraňte tuto poruchu, abyste zabránili požáru nebo popáleninám.

Pri manipulácii s palivom buďte vždy opatrní, ide o veľmi horľavú látku. Benzín miešajte a prelievajte vždy vonku, v bezpečnej vzdialenosti od zdrojov iskrenia a otvoreného ohňa. Nevdychujte výpary paliva. Vyvarujte sa priameho kontaktu pokožky s benzínom alebo olejom. Dávajte pozor, aby nedošlo k vystreknutiu benzínu alebo oleja do očí. Pri vniknutí benzínu alebo oleja do očí si ich dôkladne vypláchnite čistou vodou. Ak je očná sliznica podráždená, ihneď vyhľadajte lekára. - Rozliaty benzín ihneď utrite.

PALIVOVÁ ZMES

Stlačte ovládač sýtiča do polohy ZAPNUTÉ (R).

VÝSTRAHA

Ak sa motor naštartuje, beží a zrýchľuje otáčky, ale neudrží voľnobeh, otočením nastavovacej skrutky voľnobežných otáčok "T" doprava zvyšte voľnobežné otáčky. Ak sa reťaz otáča pri voľnobehu, otočením nastavovacej skrutky voľnobežných otáčok "T" doľava znížte voľnobežné otáčky a zastavte pohyb reťaze. Ak sa reťaz stále otáča pri voľnobežných otáčkach, obráťte sa za účelom nastavenia na autorizované servisné stredisko a náradie nepoužívajte, kým nebude opravené.

Slovenčina

POUŽÍVANIE

UPOZORNENIE

REŤAZ SA NIKDY NESMIE OTÁČAŤ PRI VOĽNOBEHU. Otočením nastavovacej skrutky voľnobežných otáčok "T" doľava znížte voľnobežné otáčky a zastavte pohyb reťaze, alebo sa obráťte za účelom nastavenia na autorizované servisné stredisko a náradie nepoužívajte, kým nebude opravené. Otáčanie reťaze pri voľnobehu môže spôsobiť vážne zranenia osôb.

TLAK A ŤAH (obr. 14)

Spätné pôsobenie (reakcia) píly je vždy v opačnom smere, ako je smer otáčania reťaze. Preto je pri rezaní spodným okrajom lišty nutné regulovať ŤAH a pri rezaní horným okrajom lišty je nutné regulovať TLAK.

Koreňový nábeh je veľký koreň, vychádzajúci z kmeňa stromu nad zemou. Pred spilovaním stromu odstráňte všetky veľké koreňové nábehy. Najprv urobte do koreňového nábehu vodorovný rez (A) a potom zvislý rez (B).

Slovenčina

POUŽÍVANIE

Odstráňte odrezané časti (C) z pracovnej zóny. Po odstránení koreňových nábehov môžete začať spilovať.

Je-li průměr stromu dostatečně velký na to, abyste mohli vložit klín (B) bez toho, abyste se dotkli řetězu, měli byste použít klín k rozevření řezu a tím zabránit zaklínění pily.

ŘEZÁNÍ PODEPŘENÝCH KMENŮ (obr. 28)

(C) KMEN PODEPŘENÝ NA JEDNOM KONCI.

(D) KMEN PODEPŘENÝ NA OBOU KONCÍCH.

Proveďte nejprve řez (E) do 1/3 kmene a poté druhý řez do zbývajících 2/3 řezu (F) na druhé straně. Při řezání má kmen tendenci se ohnout. Pila se může zaklínit nebo zablokovat v kmeni, pokud provedete příliš hluboký řez, hlubší než 1/3 průměru kmene. Zvláštní pozornost věnujte podepřeným kmenům (G), aby nedošlo k zaklínění lišty nebo řetězu.

ŘEZÁNÍ KMENE SHORA DOLŮ (obr. 29)

Začněte v horní části kmene spodní částí řetězu, přičemž jemně tlačte na pilu směrem dolů. Nezapomeňte, že pila bude mít tendenci vtáhnout se do řezu směrem od vás.

ŘEZÁNÍ KMENE ZDOLA NAHORU (obr. 30)

Začněte ve spodní části kmene horní částí řetězu, přičemž jemně tlačte na pilu směrem nahoru.

Pila bude mít tendenci odrazit se směrem k vám. Buďte připraveni na tuto reakci a držte ji pevně, abyste udrželi kontrolu nad nářadím.

ODVĚTVOVÁNÍ A PROŘEZÁVÁNÍ (obr. 31 a 32)

• Pracujte pomalu, nářadí držte pevně oběma rukama. Vždy pracujte v rovnovážné a stabilní poloze. Při odvětvování stůjte v bezpečné vzdálenosti od stromu. Postavte se vždy na opačnou stranu kmene oproti řezané větvi. Neřežte, když stojíte na žebříku: je to velmi nebezpečné. Tyto práce svěřte odborníkům. Pilu nedržte nad úrovní hrudníku, protože v takovém případě se pila špatně kontroluje při zpětném rázu.

UPOZORNĚNÍ

Řetěz napněte vždy, když jsou vodicí články (A) volné a visí z drážky lišty.

Nesprávné naostření řetězu zvyšuje riziko zpětného rázu.

Slovenština

ÚDRŽBA

UPOZORNĚNÍ

K čištění ventilačních otvorů (B) startéru od nečistot použijte kartáč nebo stlačený vzduch.

MECHANISMUS PROTI ZAMRZNUTÍ KARBURÁTORU (obr. 64 a 65)

Pravidelně kontrolujte stav palivového filtru (B). Pokud je znečištěný nebo poškozený, vyměňte ho.

VÝMĚNA ZAPALOVACÍ SVÍČKY (obr. 69)

Povrch tlumiče je velmi horký při práci s řetězovou pilou a bezprostředně po ukončení práce. Abyste zabránili vážnému zranění, nedotýkejte se tlumiče.

• Nechte tlumič vychladnout.
• Odstraňte šroub s vnitřním šestihranem (E) a 8 mm matici (D), které drží kryt tlumiče; odstraňte kryt tlumiče (C) a lapač jisker (A).
• Pomocí malé drátěné kartáčky vyčistěte lapač jisker. Pokud je lapač jisker prasklý nebo jinak poškozený, vyměňte ho.

Slovenština

ÚDRŽBA

• Odstraňte tlumič (B). Zasuňte plochý šroubovák do výfukového otvoru v tlumiči a odstraňte všechny nánosy uhlíku. Otřete všechny nánosy uhlíku na výfukovém otvoru tlumiče i na výfukovém otvoru válce.
• Nasaďte tlumič, lapač jisker a kryt tlumiče.
• Nasaďte šroubku s vnitřním šestihranem a matice a přitáhněte je.

KONTROLA A ČIŠTĚNÍ BRZDY ŘETĚZU (obr. 71 a 72)

Složte kryt spojky a vyčistěte všechny části brzdy řetězu (A). Zkontrolujte opotřebení brzdového pásu (C) a pokud je pás opotřebovaný nebo deformovaný, vyměňte ho. Hrúbka pásu nesmí být menší než 0,6 mm, tedy pás nesmí být opotřebovaný do poloviny své tloušťky. Mechanismus brzdy řetězu udržujte čistý a mírně namažte kloub (B). - Po opravách nebo čištění vždy zkontrolujte správnou funkci brzdy řetězu. Další informace si přečtěte v části Používání brzdy řetězu. Zkontrolujte a v případě potřeby vyměňte zachytávač řetězu (D).

UPOZORNĚNÍ

Na tento výrobek značky Ryobi se poskytuje záruka po dobu 24 (dvaceti) měsíců od data uvedeného na faktuře nebo pokladním bloku, který koncový uživatel obdržel v prodejně při nákupu výrobku. Záruka se vztahuje na výrobní vady a vadné díly.

Záruka se nevztahuje na poškození výrobku způsobené jeho běžným opotřebením, nesprávným nebo neschváleným používáním, nesprávnou údržbou nebo přetížením. Uvedené záruční podmínky se plně vztahují na příslušenství, jako jsou akumulátory, žárovky, pilové listy, nástavce, vaky apod.

V případě provozních problémů u výrobku v záruce kontaktujte nejbližší autorizovanou servisní opravnu výrobků Ryobi. K opravě je nutné předložit NEDEMONTOVANÝ výrobek spolu s fakturou nebo pokladním blokem.

Tato záruka nevylučuje případná další zákonná spotřebitelská práva týkající se výrobků, v souladu s platnými legislativními předpisy.

GARANCE - PODMÍNKY

Prohlašujeme na svou odpovědnost, že výrobek, na který se vztahuje toto prohlášení, je v souladu s požadavky bezpečnosti a ochrany zdraví podle směrnice pro strojní zařízení (98/37/ES) a dalších platných směrnic, jako např. směrnice 89/336/EHS o elektromagnetické kompatibilitě, směrnice 2000/14/ES (hluk zařízení použitých ve venkovním prostoru) a 97/68/ES (sblížování právních předpisů členských států týkajících se opatření proti emisím plynných znečišťujících látek a znečišťujících částic ze spalovacích motorů), směrnice 2002/88/ES (emise malých spalovacích motorů) a 2004/26/ES (kterou se mění směrnice 97/68/ES).

Uvedené směrnice EU vycházejí z evropských norem a/nebo technických předpisů v oblasti bezpečnosti a ochrany zdraví při práci: EN 292-1:1991 / EN 292-1:1991+A1:1995 / EN 608:1994 / ISO 6533:2001 / ISO 6534:1992 / ISO 6535:1991 / ISO 7293:1997 / ISO 7914:2002 / ISO 7915:1991 / ISO 6531:1999 / ISO 8334:1985 / ISO 9518:1998 / ISO 10726:1992 / EN ISO 14982:1998 / EN ISO 3744:1995 / EN ISO 4871:1996 / ISO 9207:1995 / ISO 7182:1984 / ISO 7505:1986

Prohlašujeme, že tento výrobek je v souladu s požadavky směrnice 2000/14/ES o sbližování právních předpisů členských států týkajících se emisí hluku zařízení, která jsou určena k použití ve venkovním prostředí.

	35 cm3	40 cm3	44 cm3
Naměřená hladina akustického vykonu	110 dB (A)	110 dB (A)	110 dB (A)
Zaručéná hladina a kustického vykonu	112 dB (A)	112 dB (A)	112 dB (A)
Datum vydání			1 / 2007

Certifikační firmou SLG PRUEF-UND ZERTIFIZIERUNGS GMBH, se sídlem v BURGSTAEDTER STRASSE 20, D-09232, HARTMANNSDORF, NĚMECKO.

Příslušná technická dokumentace je uložena u společnosti Homelite Far East Co., Ltd. 24/F, 388 Castle Peak Road, Tsuen Wan, N. T., Hongkong.

Prohlášení o shodě bylo vypracováno v září 2006 společností Homelite Far East Co., Ltd.

Odpovědnost za to, že toto zařízení odpovídá požadavkům na ochranu zdraví a bezpečnost, uvedeným ve směrnici 98/37/EC, při použití příslušných směrnic: směrnice 89/336/EEC, 2000/14/EC o emisích hluku, směrnice 97/37/EC o výfukových plynech, 2002/88/EC a 2004/26/EC.

Pro splnění požadavků v oblasti zdraví a bezpečnosti evropských směrnic byly zohledněny následující evropské a národní standardy a technické specifikace: EN 292-1:1991 / EN 292-1:1991+A1:1995 / EN 608:1994 / ISO 6533:2001 / ISO 6534:1992 / ISO 6535:1991 / ISO 7293:1997 / ISO 7914:2002 / ISO 7915:1991 / ISO 6531:1999 / ISO 8334:1985 / ISO 9518:1998 / ISO 10726:1992 / EN ISO 14982:1998 / EN ISO 3744:1995 / EN ISO 4871:1996 / ISO 9207:1995 / ISO 7182:1984 / ISO 7505:1986

Výrobek je prohlášen za vyhovující požadavkům směrnice 2000/14/EC o emisích hluku.

	35 cm3	40 cm3	44 cm3
Измерений у探测ен. akучтунecков мошиocthen	110 ΜБ (А)	110 ΜБ (А)	110 ΜБ (А)
Гaramпунованneyн у探测ен. akучтунecков мошиocthen	112 ΜБ (А)	112 ΜБ (А)	112 ΜБ (А)
Дага	1 / 2007

Shoda s požadavky směrnice 2000/14/EC byla ověřena úřadem SLG PRUEF-UND ZERTIFIZIERUNGS GMBH, BURGSTAEDTER STRASSE 20, D-0932, HARTMANNSDORF, NĚMECKO.
