RCS-3540C - Unelte de grădină electrice RYOBI - Manual de utilizare gratuit

Tip de produs	Motofierăstrău termic
Marcă	RYOBI
Model	RCS-3540C
Cilindree	35 cm³
Putere nominală	1,6 kW (2,2 CP)
Viteză nominală	12 000 rot/min
Viteză de ralanti	2 700 - 3 100 rot/min
Greutate (fără ghidaj, lanț, combustibil și ulei)	4,4 kg
Lungimea ghidajului	40 cm
Pasul lanțului	9,53 mm
Ecartamentul lanțului	1,27 mm
Tip lanț	Fin, cu tendință redusă de recul
Pinion de antrenare	6 dinți
Capacitate rezervor combustibil	310 cm³
Capacitate rezervor ulei	210 cm³
Alimentare	Amestec benzină fără plumb (87 octani) și ulei sintetic 2 timpi (raport 50:1)
Frână de lanț	Da, frână de lanț integrată cu protecție pentru mâini
Nivel de presiune acustică (LpA)	100 dB(A)
Nivel de putere acustică (LWA) măsurat	110 dB(A)
Nivel de vibrații (mâner față)	4,5 m/s²
Nivel de vibrații (mâner spate)	7,3 m/s²
Garanție	24 luni

Întrebări frecvente - RCS-3540C RYOBI

Ce tip de combustibil se folosește pentru motofierăstrăul RYOBI RCS-3540C?

Folosiți un amestec de benzină fără plumb (indice octanic 87 sau mai mare) și ulei sintetic pentru motor 2 timpi, într-un raport de 50:1 (2% ulei). Amestecați într-un recipient omologat și agitați bine înainte de fiecare alimentare.

Cum pornesc motofierăstrăul la rece?

Puneți comutatorul pe MERS (I). Asigurați-vă că frâna de lanț nu este cuplată. Acționați de 4 ori bulbul de amorsare. Trageți complet starterul (poziție strangulare). Trageți de mânerul demarorului până când motorul este gata să pornească (de maximum 5 ori). Împingeți starterul în poziție semi-strangulare, apoi trageți până la pornire. Lăsați să se încălzească 15-30 de secunde, apoi împingeți starterul în poziția MERS.

Cum reglez tensiunea lanțului?

Opriți motorul și asigurați-vă că comutatorul este pe STOP. Slăbiți șuruburile de fixare ale ghidajului. Rotiți șurubul de reglare a tensiunii spre dreapta pentru a întinde lanțul, până când nu mai există joc pe marginea inferioară a ghidajului și lanțul poate fi rotit manual fără a se bloca. Strângeți șuruburile de fixare. Verificați tensiunea regulat, mai ales după utilizare.

Când trebuie ascuțit lanțul?

Ascuțiți lanțul atunci când așchiile sunt mici și pulverulente, când trebuie să forțați pentru a tăia sau dacă lanțul taie doar dintr-o parte. Folosiți o pilă rotundă de 1,6 mm diametru și un suport de pilă. Respectați unghiurile de ascuțire: unghiul marginii superioare și unghiul marginii laterale. Verificați jocul limitatoarelor de adâncime (0,6 mm) după fiecare ascuțire.

Cum evit reculul?

Reculul apare atunci când vârful ghidajului atinge un obiect sau lanțul se blochează. Pentru a-l evita: țineți întotdeauna motofierăstrăul cu ambele mâini, nu tăiați cu vârful ghidajului, mențineți o prindere fermă, folosiți un lanț cu tendință redusă de recul și respectați instrucțiunile de tăiere. Purtați întotdeauna echipament de protecție.

Ce ulei se folosește pentru lubrifierea lanțului și a ghidajului?

Folosiți ulei pentru lanț și ghidaj Ryobi sau un ulei special pentru lanț de motofierăstrău. Nu folosiți ulei uzat sau contaminat. Umpleți rezervorul de ulei de fiecare dată când umpleți rezervorul de combustibil. Verificați dacă uleiul curge bine pe ghidaj în timpul utilizării.

Ce fac dacă lanțul se rotește la ralanti?

Dacă lanțul se rotește în timp ce motorul este la ralanti, rotiți șurubul de ralanti ‘T’ spre stânga pentru a reduce viteza. Dacă problema persistă, contactați un Centru de Service Autorizat Ryobi. Nu folosiți motofierăstrăul până când lanțul nu se oprește la ralanti, deoarece poate provoca vătămări grave.

Cum curăț filtrul de aer?

Scoateți capacul filtrului de aer, apoi filtrul. Curățați-l cu o perie moale sau cu aer comprimat. Dacă este foarte murdar, spălați-l cu apă și săpun, clătiți și lăsați să se usuce complet înainte de a-l pune la loc. Nu porniți niciodată motorul fără filtru de aer.

Ce bujie se folosește și când se înlocuiește?

Folosiți o bujie Champion RZ7C sau NGK CMR7H, cu un ecartament al electrodului de 0,64 mm. Înlocuiți-o la fiecare 50 de ore de utilizare sau mai des dacă este necesar. Pentru înlocuire, deșurubați-o pe cea veche, înșurubați-o pe cea nouă manual, apoi strângeți cu o cheie.

Cum depozitez motofierăstrăul pentru o perioadă lungă?

Goliți rezervorul de combustibil într-un recipient omologat. Lăsați motorul să funcționeze până se oprește pentru a elimina combustibilul rezidual. Acționați de mai multe ori bulbul de amorsare pentru a purga carburatorul. Goliți uleiul din rezervorul de ulei. Curățați bine motofierăstrăul și depozitați-l într-un loc bine ventilat, la îndemâna copiilor.

MANUAL DE UTILIZARE RCS-3540C RYOBI

Vă mulțumim că ați cumpărat un produs Ryobi.

Ferăstrăul cu lanț a fost proiectat și fabricat după criteriile de exigență ridicate ale companiei Ryobi, care fac din el un aparat fiabil, ușor de utilizat și sigur. Având grijă să îl întreții corect, veți profita de un aparat rezistent și performant timp de mulți ani.

AVERTISMENT

Pentru a reduce riscurile de rănire, este indispensabil să citiți cu atenție și să înțelegeți acest manual de utilizare.

IMPORTANT

Întreținerea necesită multă grijă și o bună cunoaștere a aparatului: ea trebuie să fie efectuată de către un tehnician calificat. Nu utilizați decât piese de schimb Ryobi originale în cazul reparațiilor. Pentru a lucra în deplină siguranță, citiți și înțelegeți toate instrucțiunile înainte de a utiliza ferăstrăul cu lanț. Respectați toate măsurile de siguranță. Nerespectarea măsurilor de siguranță prezentate mai jos poate provoca răniri corporale grave.

AVERTISMENT

Citiți cu atenție întregul manual de utilizare înainte de a utiliza ferăstrăul cu lanț. Acordați o atenție deosebită măsurilor și simbolurilor de siguranță care semnalează pericole, avertismente și atenționări. Aceste măsuri de siguranță sunt destinate să vă protejeze și să prevină eventualele răniri grave. Utilizarea corectă și adecvată a acestui ferăstrău cu lanț vă va permite să profitați de un aparat fiabil ani de zile, în deplină siguranță.

AVERTISMENT

Acest simbol atrage atenția asupra precauțiilor importante care trebuie luate. Servește pentru a vă atrage atenția; este în joc securitatea dumneavoastră!

AVERTISMENT

Utilizarea unui aparat poate cauza proiectarea de corpuri străine în ochi și poate provoca leziuni oculare grave. Înainte de a utiliza aparatul, purtați ochelari de siguranță sau ochelari de protecție cu ecrane laterale, precum și un ecran facial, dacă este necesar. Recomandăm celor care poartă ochelari de vedere să își protejeze ochelarii, utilizând o vizieră de securitate sau ochelari de protecție standard cu ecrane laterale. Protejați-vă întotdeauna ochii.

Avertismentele și instrucțiunile conținute în această secțiune a manualului de utilizare sunt destinate să vă protejeze. Nerespectarea uneia dintre aceste măsuri poate provoca răniri corporale grave. Pentru a utiliza acest aparat în deplină siguranță, citiți și înțelegeți prezentul manual de utilizare și, de asemenea, toate etichetele lipite pe aparat. Siguranța este o chestiune de bun simț, de vigilență și de cunoaștere a ferăstrăului dumneavoastră cu lanț.

ÎNVĂȚAȚI SĂ VĂ FOLOSIȚI DE APARAT. Citiți cu deosebită atenție manualul de utilizare. Luați cunoștință atât de aplicațiile acestui aparat și de limitele lui, cât și de riscurile posibile specifice acestui aparat. FERĂSTRĂILE CU LANȚ sunt concepute exclusiv pentru tăierea lemnului. SE POATE PRODUCE UN RECUL DACĂ EXTREMITATEA GHIDULUI LANȚULUI intră în contact cu un obiect sau dacă lanțul ferăstrăului se agață și se blochează în lemn în timpul tăierii. Acest contact poate provoca un recul brusc al ghidului lanțului în sus și spre înapoi, în direcția utilizatorului, ca și în cazul în care lanțul se agață în timpul tăierii. În fiecare din aceste cazuri, puteți pierde controlul ferăstrăului cu lanț și puteți fi rănit grav. NU vă bazați exclusiv pe elementele de protecție ale ferăstrăului cu lanț. În calitate de utilizator al ferăstrăului cu lanț, trebuie să luați diverse măsuri care să vă permită să evitați riscurile de accidentare și de rănire.

1. Puteți reduce sau suprima efectul de surpriză înțelegând principiul general al reculului. Efectul de surpriză contribuie la accidente.
2. Atunci când utilizați ferăstrăul cu lanț, țineți-l întotdeauna ferm cu două mâini. Prindeți cu mâna dreaptă mânerul din spate și cu mâna stângă mânerul din față, cu degetele cuprinzând mânerele ferăstrăului. O prindere bună în mână a aparatului, cu brațul stâng întins, vă va permite să păstrați controlul ferăstrăului cu lanț în caz de recul.
3. Asigurați-vă că zona în care utilizați ferăstrăul cu lanț nu conține obstacole. NU lăsați extremitatea ghidului lanțului să intre în contact cu un butuc, cu o ramură, cu un gard sau cu orice alt obiect care poate fi lovit în timpul utilizării ferăstrăului cu lanț.
4. Realizați întotdeauna tăierile atunci când motorul merge la turație maximă. Apăsați complet pe trăgaci și mențineți o viteză de tăiere regulată.

Română

MĂSURI DE SIGURANȚĂ GENERALE

1. Nu întindeți brațul prea departe și nu țineți ferăstrăul cu lanț deasupra nivelului pieptului.
2. Respectați instrucțiunile producătorului pentru ascuțirea și întreținerea lanțului.
3. Nu utilizați decât ghidurile de lanț recomandate de producător în caz de înlocuire.

NU ȚINEȚI FERĂSTRĂUL CU O SINGURĂ MÂNĂ.

Dacă utilizați ferăstrăul cu lanț cu o singură mână, riscați să vă răniți grav și să răniți persoanele (asistenții, vizitatorii) prezente în zona de lucru. Ferăstrăul cu lanț este conceput pentru a fi ținut cu două mâini. NU UTILIZAȚI FERĂSTRĂUL CU LANȚ ATUNCI CÂND SUNTEȚI OBOSIT. Nu utilizați ferăstrăul cu lanț dacă sunteți obosit, ați consumat alcool sau droguri sau dacă ați luat medicamente. PURTAȚI ÎNCĂLȚĂMINTE DE SIGURANȚĂ. De asemenea, purtați îmbrăcăminte strânsă pe corp, mănuși de protecție, ochelari de siguranță, protecție oculară și auditivă, precum și o cască. NU STAȚI PE O SUPRAFAȚĂ INSTABILĂ (cum ar fi o scară, o schelă, un arbore etc.) atunci când utilizați ferăstrăul cu lanț. MANIPULAȚI CARBURANTUL CU PRECAUȚIE. Înainte de a porni motorul, depărtați-vă la cel puțin 15 m de locul unde ați umplut rezervorul. NU LĂSAȚI ALTE PERSOANE SĂ STE ÎN APROPIEREA FERĂSTRĂULUI CU LANȚ atunci când îl porniți sau când efectuați o tăiere. Mențineți toți vizitatorii și animalele în afara zonei de lucru. ÎNAINTE DE A ÎNCEPE SĂ TĂIAȚI, degajați zona de lucru, adoptați o poziție de lucru stabilă și prevedeți în ce parte vă puteți retrage în momentul căderii arborelui. ȚINEȚI-VĂ LA DISTANȚĂ DE LANȚUL FERĂSTRĂULUI atunci când motorul este pornit. TRANSPORTAȚI FERĂSTRĂUL CU LANȚ NUMAI ATUNCI CÂND MOTORUL ESTE OPRIT ȘI FRÂNA ESTE PUSĂ, cu ghidul lanțului și cu lanțul ferăstrăului orientate spre spate și cu eșapamentul la distanță de dumneavoastră. În timpul transportului ferăstrăului cu lanț, utilizați o teacă adaptată pentru ghidul lanțului. NU UTILIZAȚI UN FERĂSTRĂU CU LANȚ DEFECT, reglat necorespunzător sau care nu este asamblat integral sau corect. Asigurați-vă că lanțul ferăstrăului se oprește atunci când eliberați trăgaciul acceleratorului. OPRITI MOTORUL înainte de a așeza ferăstrăul cu lanț. NU lăsați motorul să meargă fără supraveghere. Ca măsură de siguranță, activați frâna lanțului.

înainte de a așeza ferăstrăul cu lanț.

FIȚI FOARTE PRUDENT atunci când tăiați arbuști sau ramuri de mici dimensiuni, deoarece elementele fine se pot agăța în lanțul ferăstrăului și pot fi proiectate spre dumneavoastră sau pot cauza dezechilibru. ATUNCI CÂND TĂIAȚI O RAMURĂ SUB TENSIUNE, fiți pregătit să vă îndepărtați repede pentru a evita să fiți lovit atunci când tensiunea din fibrele lemnului este eliberată. MENȚINEȚI MÂNERELE uscate și curate, fără urme de ulei sau de carburant. NU UTILIZAȚI FERĂSTRĂUL CU LANȚ DECÂT ÎN SPAȚII BINE AERISITE. NU UTILIZAȚI FERĂSTRĂUL CĂȚĂRAT ÎNTR-UN ARBORE, decât dacă ați fost pregătit în mod special pentru acest tip de tăiere. ȚINEȚI ÎN PERMANENȚĂ UN STINGĂTOR DE INCENDIU LA ÎNDEMÂNĂ ÎN TIMPUL UTILIZĂRII FERĂSTRĂULUI CU LANȚ. RESPECTAȚI INSTRUCȚIUNILE DE ASCUȚIRE ȘI ÎNTREȚINERE A LANȚULUI FERĂSTRĂULUI. UTILIZAȚI NUMAI GHIDURI DE LANȚ și lanțuri cu o tendință redusă de recul care sunt recomandate de producătorul ferăstrăului cu lanț. NU MONTAȚI un ghid de lanț arcuit pe blocul motor și nu utilizați accesorii nerecomandate pentru ferăstrăul cu lanț. PĂSTRAȚI ACESTE INSTRUCȚIUNI. Consultați-le regulat și folosiți-le pentru a informa alți utilizatori. Dacă împrumutați acest aparat, împrumutați și manualul de utilizare care îl însoțește.

MĂSURI DE SECURITATE SPECIFICE FERĂSTRĂIELOR CU LANȚ

AVERTISMENT

Avertimentele și instrucțiunile conținute în această secțiune a manualului de utilizare sunt destinate să vă protejeze. Nerespectarea uneia dintre aceste măsuri poate provoca răniri corporale grave.

MĂSURI DE PRECAUȚIE GENERALE

NU TĂIAȚI lujeri sau lăstari cu un diametru mai mic de 76 mm. ESAPAMENTUL ESTE FOARTE CALD în timpul și după utilizarea ferăstrăului cu lanț. Aveți grijă să nu atingeți esapamentul, puteți suferi arsuri grave. ȚINEȚI ÎNTOTDEAUNA FERĂSTRĂUL CU LANȚ CU DOUĂ MÂINI atunci când motorul este pornit. Țineți bine ferăstrăul, cu degetele cuprinzând mânerele.

Română

MĂSURI DE SECURITATE SPECIFICE FERĂSTRĂIELOR CU LANȚ

NU LĂSAȚI NICIODATĂ O PERSOANĂ SĂ UTILIZEZE FERĂSTRĂUL CU LANȚ dacă aceasta nu a primit instrucțiunile necesare pentru buna funcționare a acestuia. Această măsură se aplică atât persoanelor particulare, cât și societăților de închiriere de aparate de acest tip. ÎNAINTE DE A PORNI MOTORUL, asigurați-vă că lanțul nu este în contact cu niciun obiect. NU UTILIZAȚI FERĂSTRĂUL CU LANȚ DECÂT în spații bine aerisite. PURTAȚI ÎMBRĂCĂMINTEA ADECVATĂ. Nu purtați haine largi. Purtați întotdeauna un pantalon lung și gros, cizme și mănuși. Nu purtați bijuterii, pantaloni scurți, sandale și nu lucrați niciodată desculț. Nu purtați haine largi care ar putea fi prinse de motor sau agățate în lanț sau în ramuri. Purtați o salopetă, blugi sau un pantalon lung din stofă groasă și rezistentă. Prindeți-vă părul deasupra nivelului umerilor. Purtați încălțăminte antiderapantă și mănuși de lucru, pentru a avea o priză mai bună a ferăstrăului. Purtați protecții oculare și auditive, precum și o cască atunci când utilizați acest aparat.

UMPLEREA REZERVORULUI (NU FUMATI!!)

Pentru a reduce riscul de incendiu și de arsuri, manipulați carburantul cu precauție. Carburantul este o substanță foarte inflamabilă. Amestecați și păstrați carburantul într-o canistră concepută pentru păstrarea benzinei. Amestecați carburantul în aer liber, departe de orice scânteie sau flacără. Alegeți o suprafață liberă, opriți motorul și lăsați-l să se răcească înainte de a-l umple. Deșurubați încet bușonul rezervorului pentru a elibera presiunea și pentru a evita scurgerea carburantului pe lângă bușon. Înșurubați bine bușonul rezervorului după umplere. Ștergeți aparatul dacă ați vărsat carburant. Îndepărtați-vă la cel puțin 15 m de locul în care ați umplut rezervorul de carburant înainte de a porni motorul. - Nu încercați niciodată să ardeți carburantul vărsat.

ZONA DE TĂIERE / LUCRU: PRECAUȚII ELEMENTARE

• Nu utilizați ferăstrăul cu lanț cățărat într-un copac.
• Nu utilizați ferăstrăul cu lanț pe o scară. Acest lucru este extrem de periculos.
• Mențineți vizitatorii și animalele în afara zonei de

lucru. Nu autorizați pe nimeni să stea în apropierea ferăstrăului cu lanț în timpul pornirii sau utilizării acestuia.

Remarcă: suprafața zonei de lucru depinde de sarcina care trebuie realizată, în aceeași măsură cu mărimea copacului sau a piesei de prelucrat. De exemplu, doborârea unui copac necesită o zonă de lucru mai mare decât alte tipuri de tăieri cum ar fi secționarea.

ÎMPINGEREA ȘI TRACȚIUNEA

Forța de reacție se exercită întotdeauna în direcția opusă sensului de rotație al lanțului. Trebuie să fiți pregătit să controlați TRACȚIUNEA atunci când tăiați cu marginea inferioară a lanțului și ÎMPINGEREA atunci când tăiați cu marginea superioară a ghidajului lanțului.

Remarcă: ferăstrăul cu lanț a fost testat integral în uzină. Este normal să se găsească urme de ulei pe ferăstrăul cu lanț.

PRECAUȚII PENTRU ÎNTREȚINERE

Nu utilizați niciodată un ferăstrău deteriorat, reglat incorect sau care nu este asamblat complet sau corect.

Asigurați-vă că lanțul ferăstrăului se oprește atunci când eliberați trăgaciul acceleratorului. Dacă lanțul ferăstrăului se rotește la ralanti, poate fi nevoie să reglați carburatorul. Consultați secțiunea "Reglarea ralantiului" din manual.

Dacă lanțul ferăstrăului se rotește încă la ralanti și după reglaje, contactați un Centru de Service Agreat Ryobi și nu mai folosiți ferăstrăul până când nu au fost efectuate reparații.

AVERTISMENT

Orice reparații la ferăstrăul cu lanț, în afara celor explicate în instrucțiunile de întreținere din manualul de utilizare, trebuie să fie efectuate de un tehnician calificat. Utilizarea uneltelor care nu sunt adecvate pentru demontarea volantului motorului sau a angrenajului, sau pentru fixarea volantului motorului la demontarea ambreiajului, pot deteriora volantul motorului și pot duce la explozia acestuia, ceea ce poate provoca răniri corporale grave.

RECUL

Reculul este o reacție periculoasă ce poate provoca răniri grave. Nu vă bazați exclusiv pe elementele de protecție ale ferăstrăului cu lanț. Trebuie să luați măsuri de precauție speciale care să vă permită să evitați riscurile de accident sau de rănire.

Remarcă: consultați secțiunea "Utilizare" din manual pentru informații suplimentare privind reculul și mijloacele de a evita rănirile corporale grave.

PĂSTRAȚI ACEST MANUAL PENTRU A-L PUTEA CONSULTA ULTERIOR.

Română

SIMBOLURI

Unele dintre simbolurile de mai jos pot să apară pe aparatul dumneavoastră. Învățați să le recunoașteți și memorați semnificația lor. O interpretare corectă a acestor simboluri vă va permite să utilizați aparatul cu mai multă siguranță și de manieră adecvată.

SIMBOL	NUME	DENUMIRE / EXPLICATIE
	Avertisment	Indică precautîile pe care trebuie să le luți pentru sigurânta dumneavoastră.
	Citiți cu mare atenție manualul deutilizare	Pentru a reduce riscurile de rănire, este indispensable si citiți cu atenție șiă nîtelegeți acest manual deutilizareÎnainte de a utilizesza incest aparat.
	Purțați ochelari de protectie,protectii auditive și cască deprotection	Purțați protecti oculare și auditive, precum și o Cascăatunci căndutilizati acest aparat.
	Fumatul interzis	Fumatul este interzis, la fel și lucrul în apropierea scânteilor sau a flâcării beschise.
	Utilizarea cu ambele maiini	Tinței și utilizati ferăstrăul cu ambele maiini.
	Utilizarea cu o maișă interzisă	Se interzice Utilizarea ferăstrăului cu lanț; tinăndu-l cu o singură maișă.
	Monoxid de carbon	Motoarele produc emisii de monoxid de carbon, un gaz inodor care poate fi mortal. Nu utilizati ferăstrăul cu lanțÎntr-un spațiuÎnchis.
	Recul	PERICOL! Fți atenți la riscul de recul.
	Contactul cu ghidului de lanț	Evităti contactul extremitatei ghidului lanțului cu alte obiecte
	Purțați Întotdeana maiusi	Purțați maiusì de lucru groase și aderente în timul UTILizăriiferăstrăului cu lanț.
	Benzină și ulei	Utiliți benzină fără plumb destinăautomobilelor cu ocifră octanică de 87 ([R+MI/2) Sau mai mare. Aparatul functionează cu un motor în 2 timpi care necessă un amestec de benzină și de ulei de sinteță în 2 timpi (În proportionție de 2%).
	Tîneți vizitatatori iIla distanță	Tîneți vizitatatori iIsi animalele la o distanță de cel puțin 15 m de zona de lucru.

Română

CARACTERISTICI TEHNICE

Greutate - fără ghid, lanț, carburant și ulei

Capacitatea rezervorului de carburant

Capacitatea rezervorului de ulei

Lungimea ghidului de lanț

Pasul lantului

Reper

Tipul lantului

Pinion de antrenare

Cilindree

Putere nominală

Viteză nominală

Viteza la ralanti

Nivel de presiune acustica (ISO22868)

Nivel de putere acustica (ISO22868)

1. Aparatoarea maini fata / Frana lantului
2. Maner fata
3. Carterul cilindrului
4. Pompa de amorsare
5. Socul
6. Capacul angrenajelor
7. Șurubul de montare a ghidului lanțului
8. Ghid de lanț
9. Lanț cu o tendință mai redusă de recul

MONTARE

AVERTISMENT

În caz că lipsește o piesă, nu încercați să utilizați aparatul înainte de a vă fi procurat piesa respectivă. Nerespectarea acestui avertisment poate provoca răniri corporale grave.

AVERTISMENT

Nu încercați să modificați aparatul sau să-i adăugați accesorii a căror utilizare nu este recomandată. Astfel de transformări sau modificări reprezintă o utilizare abuzivă și sunt susceptibile să creeze situații periculoase care pot provoca răniri corporale grave.

Remarcă: ferăstrăul cu lanț a fost testat integral în uzină. Este normal să se găsească urme de ulei pe ferăstrăul cu lanț. Citiți eticheta privind carburantul, apoi îndepărtați-o și păstrați-o împreună cu manualul de utilizare.

1. Capacul demarorului / fantele de aerisire
2. Mânerul demarorului
3. Întrerupător Pornit/Oprit
4. Butonul de deblocare a trăgaciului
5. Mâner principal
6. Tragaci de acceleratie
7. Bușonul rezervorului de ulei
8. Bușonul rezervorului de carburant

Vezi Figurile 34-43.

Consultați secțiunea "Înlocuirea lanțului și a ghidului de lanț", aflată în continuare în cuprinsul manualului.

UTILIZARE

AVERTISMENT

Nu slăbiți țigla lentă odată ce v-ați familiarizat cu mașina. Nu uitați niciodată că o secundă de neatenție este suficientă pentru a vă răni foarte grav.

AVERTISMENT

Purtați întotdeauna ochelari de siguranță sau ochelari de protecție cu ecrane laterale când utilizați această mașină. Nerespectarea acestor reguli poate antrena proiectarea de corpuri străine în ochi și poate provoca răniri oculare grave.

Română

UTILIZARE

AVERTISMENT

Nu utilizați alte piese sau accesorii decât cele recomandate de către producătorul acestui aparat. Utilizarea de piese sau accesorii nerecomandate poate prezenta riscuri de răniri grave.

APLICAȚII

Utilizați ferăstrăul pentru următoarele aplicații:

Tăierea ramurilor, tăierea copacilor și debitarea, în general. Tăierea rădăcinilor de contrafort.

CARBURANTUL ȘI UMPLEREA REZERVORULUI. MANIPULAREA CARBURANTULUI ÎN DEPLINĂ SIGURANȚĂ

AVERTISMENT

Opriți întotdeauna motorul înainte de a umple rezervorul. Nu umpleți niciodată rezervorul unui aparat atunci când motorul este pornit sau când motorul este încă cald. Îndepărtați-vă la cel puțin 15 m de locul în care ați umplut rezervorul de carburant înainte de a porni motorul. NU FUMATI! Nerespectarea acestui avertisment poate provoca răniri corporale grave.

AVERTISMENT

Asigurați-vă că aparatul nu prezintă scurgeri de carburant. Dacă constatați o scurgere, reparați ferăstrăul cu lanț înainte de a-l folosi din nou pentru a evita riscurile de incendiu sau de arsuri.

Manipulați întotdeauna carburantul cu precauție, această substanță este extrem de inflamabilă. Amestecați și turnați întotdeauna carburantul în aer liber, departe de orice scânteie sau flacără. Nu inhalați vapori de carburant. Evitați ca benzina sau uleiul să intre în contact cu pielea dumneavoastră. Evitați mai ales să vă stropiți cu benzină sau ulei în ochi. Dacă vă intră în ochi benzină sau ulei, clătiți-i imediat cu apă curată. Dacă ochii rămân iritați, consultați imediat un medic. Ștergeți imediat carburantul vărsat.

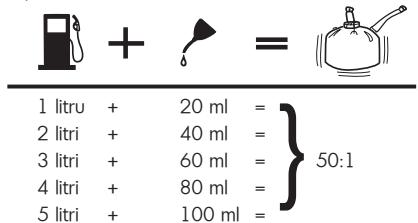

AMESTECUL CARBURANTULUI

Aparatul funcționează cu un motor în 2 timpi care necesită un amestec de benzină și de ulei de sinteză

în 2 timpi. Amestecați benzina fără plumb cu uleiul de motor în 2 timpi într-un recipient curat omologat pentru a conține benzină.

Motorul funcționează cu benzină fără plumb pentru vehicule cu o cifră octanică de 87 ([R + M] / 2) sau mai mare. - Nu utilizați amestecurile de benzină/ulei vândute în benzinării, în special cele pentru motociclete, motorete etc. Utilizați numai ulei de sinteză în 2 timpi. Amestecați 2% de ulei cu benzina, adică într-un raport de 50:1 (2%). Amestecați bine carburantul înainte de fiecare umplere a rezervorului. - Amestecați carburantul în cantități mici: nu amestecați carburant pentru mai mult de o lună. Vă recomandăm, de asemenea, să utilizați un ulei de sinteză în 2 timpi care conține un stabilizator de carburant.

UMPLEREA REZERVORULUI CU CARBURANT (Fig. 2)

Curățați rezervorul în jurul bușonului pentru a evita orice contaminare a carburantului. Deșurubați încet bușonul rezervorului pentru a elibera presiunea și pentru a evita scurgerea carburantului pe lângă bușon. Turnați cu atenție amestecul de carburant în rezervor, evitând vărsarea acestuia. Înainte de a înșuruba bușonul, curățați garnitura și asigurați-vă că aceasta este în bună stare. Înșurubați imediat la loc bușonul rezervorului și strângeți-l bine cu mâna. Aveți grijă să ștergeți orice urmă de carburant vărsat. Îndepărtați-vă la cel puțin 15 m de locul în care ați umplut rezervorul de carburant înainte de a porni motorul.

Remarcă: este normal ca motorul să emită fum în timpul și după prima utilizare.

Română

UTILIZARE

LUBRIFIEREA LANȚULUI ȘI A GHIDULUI DE LANȚ (Fig. 3)

Utilizați ulei pentru lanț și ghid de lanț de calitate superioară Ryobi, conceput pentru lanțuri și ghidaje de lanț și formulat pentru a fi eficace la temperaturi foarte variate, fără a fi diluat. Ferăstrăul cu lanț consumă aproximativ un rezervor de ulei la un rezervor de carburant.

Remarcă: nu utilizați ulei murdar, folosit deja sau contaminat. Acesta ar putea deteriora pompa de ulei, ghidul sau lanțul.

Turnați cu grijă uleiul pentru ghid și pentru lanț în rezervor. - Umpleți rezervorul de ulei la fiecare umplere a rezervorului de carburant.

UTILIZAREA FRÂNEI LANȚULUI (Fig. 4 și 5)

Verificați funcționarea frânei lanțului înainte de fiecare utilizare.

Cu dosul mâinii stângi, activați frâna lanțului, împingând apărătoarea mâinii / frâna lanțului în față în timp ce lanțul se rotește la viteza maximă. - Dezactivați frâna lanțului, trăgând apărătoarea mâinii / frâna lanțului spre încheietura dumneavoastră până când se aude un clic.

AVERTISMENT

Dacă frâna lanțului nu oprește lanțul instantaneu sau dacă frâna trebuie ținută în timpul utilizării ferăstrăului pentru a nu se declanșa singură, duceți aparatul la un Centru de Service Agreat pentru a fi reparat înainte de reutilizare.

PORNIREA MOTORULUI (Fig. 6-10)

Pornirea aparatului nu se face la fel dacă motorul este rece sau cald.

AVERTISMENT

Stați în partea stângă a ghidului de lanț. Nu încălecați niciodată ferăstrăul sau lanțul; nu vă aplecați niciodată peste traiectoria lanțului.

Puneți ferăstrăul cu lanț pe un sol nivelat și asigurați-vă că niciun obiect sau obstacol nu se găsește în apropierea aparatului și nu riscă să intre în contact cu ghidul sau cu lanțul. Pentru a evita uzarea prematură a lanțului, asigurați-vă că ghidul lanțului și lanțul nu intră în contact cu solul. Țineți bine mânerul auxiliar cu mâna stângă și puneți piciorul drept pe baza mânerului principal.

Pornirea la rece:

Puneți întrerupătorul în poziția PORNIT (I). Asigurați-vă că frâna lanțului nu este activată trăgând

apărătoarea mâinii / frâna lanțului înapoi.

Apăsați de 4 ori pompa de amorsare. Trageți complet șocul în poziția de șoc (1+1). Trageți de mânerul demarorului până când motorul pornește, de maximum 5 ori. Împingeți șocul în poziția intermediară de semisoc (1-1). Trageți de mânerul demarorului până când motorul merge.

Remarcă: lăsați motorul ferăstrăului să meargă cu șocul în această poziție timp de până la 30 de secunde, în funcție de temperatură.

În sfârșit, trageți complet șocul în poziția PORNIT (2).

ATENȚIE

Dacă nu eliberați trăgaciul pentru a încetini motorul atunci când frâna lanțului este aplicată, riscați să deteriorați motorul. Nu țineți niciodată trăgaciul apăsat atunci când frâna lanțului este aplicată.

Pornirea la cald:

Puneți întrerupătorul în poziția PORNIT (I). Asigurați-vă că frâna lanțului nu este activată trăgând apărătoarea mâinii / frâna lanțului înapoi. Apăsați de 4 ori pompa de amorsare. Trageți de mânerul demarorului până când motorul merge.

OPRIREA MOTORULUI (Fig. 11-12)

Eliberați trăgaciul acceleratorului și lăsați motorul să încetinească. Pentru a opri motorul, puneți întrerupătorul în poziția STOP "sno". Nu așezați ferăstrăul cu lanț pe sol cât timp lanțul este în mișcare. Pentru o siguranță mai mare, aplicați frâna lanțului atunci când nu folosiți ferăstrăul cu lanț.

Dacă întrerupătorul nu oprește ferăstrăul cu lanț, trageți complet șocul (șoc /1+1) și aplicați frâna lanțului pentru a opri motorul. Dacă întrerupătorul nu permite oprirea ferăstrăului cu lanț atunci când este așezat în poziția de oprire STOP "TRO", reparați-l înainte de a-l folosi din nou pentru a evita să lucrați în condiții periculoase și să vă răniți grav.

Remarcă: când ați terminat de folosit ferăstrăul cu lanț, lăsați presiunea să iasă deșurubând buoanele rezervoarelor de ulei și de carburant. Lăsați motorul să se răcească înainte de a depozita ferăstrăul cu lanț.

Dacă motorul pornește, merge și accelerează, dar nu se menține la ralanti, rotiți șurubul de ralanti "T" spre dreapta pentru a mări ralantiul.

UTILIZARE

Dacă lanțul se rotește la ralanti, rotiți șurubul de ralanti "T" spre stânga pentru a reduce viteza și pentru a opri mișcarea lanțului. Dacă lanțul încă se rotește la ralanti și după această reglare, contactați un Centru de Service Agreat pentru a efectua reglajele necesare și nu utilizați ferăstrăul cu lanț până când acesta nu a fost reparat.

AVERTISMENT

LANȚUL NU TREBUIE NICIODATĂ SĂ SE ROTEASCĂ LA RALANTI. Rotiți șurubul de ralanti "T" spre stânga pentru a reduce viteza și pentru a opri lanțul sau contactați un Centru de Service Agreat pentru a face reglajele necesare. Nu utilizați aparatul până când această reparație nu a fost efectuată. Un lanț care se rotește la ralanti poate provoca răniri corporale grave.

ÎMPINGEREA ȘI TRACȚIUNEA (Fig. 14)

Forța de reacție se exercită întotdeauna în direcția opusă sensului de rotație al lanțului. Trebuie deci să fiți pregătit să contracarați TRACȚIUNEA, atunci când tăiați cu marginea inferioară a ghidului de lanț, și ÎMPINGEREA, atunci când tăiați cu marginea superioară a ghidului de lanț.

Remarcă: ferăstrăul cu lanț a fost testat integral în uzină. Este normal să se găsească urme de ulei pe ferăstrăul cu lanț.

PRECAUȚII PENTRU EVITAREA RECULURILOR (Fig. 15-16)

AVERTISMENT

Reculul se produce atunci când lanțul în rotație intră în contact cu un obiect la nivelul părții superioare a extremității ghidului de lanț sau atunci când lemnul se strânge și prinde lanțul în timpul tăierii. Atunci când extremitatea superioară a ghidului de lanț intră în contact cu un obiect, acesta poate bloca lanțul în elementul în curs de tăiere și să îl apese pentru un moment. Aceasta provoacă o proiectare violentă a ghidului de lanț în sus și în spate, în direcția utilizatorului. La fel, dacă lanțul ferăstrăului este prins de-a lungul extremității ghidului de lanț, acesta poate, de asemenea, să fie proiectat violent spre utilizator. În fiecare din aceste cazuri, puteți pierde controlul aparatului și puteți fi rănit grav.

Nu vă bazați exclusiv pe elementele de protecție ale aparatului. Și dumneavoastră trebuie să luați diverse măsuri pentru a evita riscurile de accidente sau de rănire. Consultați secțiunea

"Măsurile de siguranță generale" pentru informații suplimentare.

PREGĂTIREA PENTRU TĂIERE POZIȚIA MÂINILOR (Fig. 17)

AVERTISMENT

Nu inversați niciodată poziția mâinilor descrisă în acest manual (nu așezați mâna stângă pe mânerul din spate și mâna dreaptă pe mânerul din față) și evitați orice poziție care v-ar aduce corpul sau brațele pe traiectoria lanțului.

AVERTISMENT

Nu acționați trăgaciul acceleratorului cu mâna stângă și nu țineți mânerul auxiliar cu mâna dreaptă. Aveți grijă să nu vă aflați niciodată pe traiectoria lanțului atunci când utilizați ferăstrăul.

POZIȚIA DE LUCRU (Fig. 18)

Țineți-vă bine pe picioare, pe un sol ferm. Țineți mâna stângă bine întinsă, pentru a fi pregătit să rezistați la un recul. Stați în partea stângă a ghidului de lanț. Degetele mari trebuie să mențină partea inferioară a mânerelor.

ZONA DE LUCRU (Fig. 19)

• Nu tăiați decât lemn sau materiale derivate din lemn. Nu tăiați tablă, plastic, piatră sau alte materiale de construcție.
• Nu lăsați niciodată copiii să utilizeze ferăstrăul cu lanț. Nu lăsați pe nimeni să utilizeze ferăstrăul dumneavoastră înainte de a-i fi citit acest manual de utilizare și de a-i fi dat instrucțiunile necesare pentru utilizarea acestui aparat în deplină siguranță.
• Mențineți orice altă persoană (asistenți, vizitatori, copii) precum și animalele la o anumită DISTANȚĂ DE SIGURANȚĂ față de zona de lucru. În timpul operațiunilor de doborâre, distanța de siguranță trebuie să fie cel puțin egală cu dublul înălțimii celui mai înalt copac din zonă. În timpul operațiunilor de secționare, păstrați o distanță de cel puțin 4,5 m între fiecare lucrător. Țineți-vă bine pe picioare și pe un sol stabil pentru a evita să vă pierdeți echilibrul în timpul tăierii. Nu țineți ferăstrăul cu lanț deasupra nivelului pieptului, deoarece astfel este dificil să-l controlați în caz de recul.
• Nu doborâți copaci care se găsesc în apropierea firelor electrice sau a clădirilor. Numai profesioniștii pot efectua acest gen de operațiuni.

Română

UTILIZARE

• Nu utilizați ferăstrăul dacă nu aveți suficientă lumină sau dacă nu aveți vizibilitate bună, suficient ca să vedeți bine ce faceți.

TEHNICI DE UTILIZARE/DE TĂIERE ELEMENTARE

Antrenați-vă tăind butuci mici utilizând diferitele tehnici pentru a vă familiariza cu ferăstrăul cu lanț; înainte de a începe o operațiune de tăiere importantă.

Adoptați o poziție corectă, cu fața la piesă și cu ferăstrăul la ralanti. Apăsați complet trăgaciul și așteptați ca motorul să atingă viteza maximă înainte de a începe tăierea. Începeți tăierea, așezând ferăstrăul cant pe butuc. Folosiți motorul la turație maximă pe toată durata tăierii. Lăsați lanțul să preia întreaga sarcină, este suficient să apăsați ușor în jos. Dacă forțați tăierea, riscați să deteriorați ghidul, lanțul și motorul. Eliberați trăgaciul imediat ce ați terminat tăierea și lăsați motorul să încetinească. Dacă lăsați ferăstrăul cu lanț să meargă în gol la viteză maximă, riscați să uzați prematur lanțul, ghidul și motorul. - Nu exercitați presiune asupra ferăstrăului la terminarea tăierii.

DOBORÂREA COPACILOR - CONDIȚII PERICULOASE (Fig. 20)

AVERTISMENT

Nu procedați la doborârea copacilor pe vânt puternic sau pe precipitații abundente. Așteptați până când condițiile atmosferice nu mai sunt periculoase.

La doborârea unui copac, este important să urmați instrucțiunile următoare pentru a evita riscurile de răniri corporale grave.

• Purtați protecții oculare și auditive, precum și o cască (A) atunci când utilizați acest aparat. Nu doborâți arbori foarte înclinați, sau arbori mari ale căror ramuri sunt putrede sau moarte, a căror scoarță se desprinde sau care au trunchiul scobit. Acești arbori trebuie să fie împinși sau trași la pământ cu ajutorul unor mașini grele înainte de a-i tăia. Țineți cont de repartizarea și de greutatea ramurilor groase (B). Degajați lăstărișul din jurul copacului pe care îl veți doborî (C).
• Nu doborâți copaci care se găsesc în apropierea firelor electrice sau a clădirilor (D). Țineți cont de sensul de înclinare a copacului (E).
• Verificați ca arborele să nu aibă ramuri rupte sau uscate care ar putea cădea și să vă lovească în timpul lucrului (F). În timpul tăierii, priviți regulat vârful copacului pentru a vă asigura că va cădea în direcția prevăzută. Țineți toți vizitatorii la o anumită distanță de siguranță (G) (cel puțin dublul înălțimii copacului). Prevedeți în ce parte vă veți retrage în momentul căderii copacului (H). Dacă arborele începe să cadă în altă direcție sau dacă ferăstrăul este blocat sau prins în timpul căderii, lăsați ferăstrăul și îndepărtați-vă rapid! Țineți cont de direcția vântului înainte de a doborî un copac.
• Nu doborâți arbori care se găsesc în apropierea liniilor electrice sau a clădirilor care ar putea fi atinse de căderea ramurilor sau a copacului. Dacă terenul este în pantă, stați întotdeauna în partea de sus a terenului, deoarece copacul riscă să se rostogolească sau să alunece în josul pantei după ce este tăiat. Îndepărtați de pe copac deșeurile, pietrele, bucățile de scoarță, cuiele, agrafele și sârmele din locurile în care veți efectua tăieturile.

AVERTISMENT

NU doborâți arbori care se găsesc în apropierea liniilor electrice sau a clădirilor care ar putea fi atinse de căderea ramurilor sau a copacului.

TEHNICA DE DOBORARE A COPACILOR (Fig. 21 - 24)

1. Prevedeți în care parte vă veți trage în momentul căderii copacului (sau mai multe căi în caz că direcția prevăzută va fi blocată). Degajați zona situată în imediata apropiere a copacului și asigurați-vă că nu există obstacole în zona în care ați prevăzut să vă retrageți. Degajați această zonă pe circa 135° pornind de la linia de cădere prevăzută (A).
2. Țineți cont de forța și direcția vântului, de înclinarea și de echilibrul copacului, precum și de amplasarea ramurilor groase. Toți acești factori pot influența direcția în care va cădea copacul. Nu încercați să doborâți un copac urmărind o linie diferită de linia de cădere naturală (B).
3. Tăiați o crestătură de doborâre pe circa 1/3 din diametrul trunchiului pe partea căderii copacului (C). Practicați tăieturile crestăturii astfel încât să intersecteze linia de cădere în unghi drept. Crestătura trebuie să fie golită pentru a lăsa un pasaj ortogonal pentru ferăstrăul cu lanț. Pentru a evita ca greutatea copacului să nu blocheze ferăstrăul cu lanț, începeți întotdeauna cu tăietura inferioară.

Română

UTILIZARE

1. Realizați tăietura de doborâre (D) dreaptă și orizontală, cu cel puțin 5 cm deasupra tăieturii orizontale a crestăturii de doborâre.

Remarc: nu tăiați niciodată până la creșătura de doborâre. Lăsați întotdeauna o parte de trunchi între creșătură și tăietura de doborâre (circa 5 cm sau 1/10 din diametrul copacului). Această grosime se numește "balama" (E). Ea controlează căderea copacului și îl împiedică să derapeze, să se răsucească sau să basculeze de pe buturugă. Pentru copacii cu diametre mari, opriți tăietura de doborâre înainte ca aceasta să fie destul de adâncă pentru a provoca căderea arborelui sau coborârea acestuia pe buturugă. Introduceți apoi pene de doborâre din lemn sau din plastic (F) în tăietură astfel încât acestea să nu atingă lanțul. Împingeți-le puțin câte puțin pentru a acționa ca o pârghie asupra arborelui. 5. Atunci când arborele începe să cadă, opriți ferăstrăul cu lanț și puneți-l imediat pe sol. Puneți-vă la adăpost în zona prevăzută, verificând că arborele nu cade în direcția dumneavoastră.

AVERTISMENT

Tăietura de doborâre nu trebuie niciodată să atingă creșătura. Balamaua controlează căderea arborelui: aceasta este partea de lemn care rămâne între creșătură și tăietura de doborâre.

TĂIEREA RĂDĂCINILOR DE CONTRAFORT (Fig. 25)

O rădăcină de contrafort este o rădăcină groasă care pleacă de la trunchiul copacului până la sol. Tăiați rădăcinile groase ale copacului înainte de a începe doborârea. Efectuați mai întâi o tăietură orizontală (A) în rădăcină, apoi o tăietură verticală (B) perpendiculară. Degajați partea tăiată astfel (C) din zona de lucru. Procedați la doborâre după ce ați îndepărtat rădăcinile de contrafort. Consultați secțiunea "Tehnica de doborâre a copacilor" din acest manual.

SECȚIONAREA (Fig. 26)

Termenul de secționare se referă la tăierea copacilor doborâți la lungimea dorită.

• Nu tăiați decât un trunchi la un moment dat. Instalați trunchiurile mai mici pe capre de lemn sau pe un alt trunchi pentru a le secționa. Păstrați zona de lucru degajată. Asigurați-vă că niciun obiect nu poate intra în contact cu capătul ghidului de lanț sau cu lanțul în timpul tăierii: acest lucru ar putea provoca un recul (A).

În timpul secționării, stați în partea de sus a pantei astfel încât butucii să nu se poată rostogoli în direcția dumneavoastră. Uneori este imposibil să împiedicați prinderea lanțului (cu tehnicile de tăiere standard) sau este dificil de prevăzut în ce direcție va cădea un butuc tăiat.

SECȚIONAREA CU O PANĂ (Fig. 27)

Dacă trunchiul are un diametru suficient pentru a introduce o pană de doborâre (B) fără a atinge lanțul, folosiți o pană pentru a menține tăietura deschisă și a evita prinderea lanțului.

SECȚIONAREA RAMURILOR SUB TENSIUNE (Fig. 28)

(C) RAMURĂ SUSȚINUTĂ LA UN CAPĂT

(D) RAMURĂ SUSȚINUTĂ LA AMBELE CAPETE

Realizați o primă tăietură (E) pe 1/3 din ramură și apoi o a doua tăietură pe celelalte 2/3 (F) din partea opusă. În timpul tăierii, ramura va avea tendința să se îndoaie. Ferăstrăul cu lanț se poate găsi blocat sau înțepenit în ramură dacă faceți prima tăietură pe mai mult de o treime din diametrul acesteia.

Acordați o atenție deosebită ramurilor sub tensiune (G) pentru a evita blocarea ghidului sau a lanțului.

SECȚIONAREA PE DEASUPRA (Fig. 29)

Începeți cu partea de sus a ramurii, tăind-o cu partea inferioară a ghidului lanțului. Exercitați o ușoară apăsare în jos. Aveți grijă, ferăstrăul va avea tendința de a se deplasa înainte.

SECȚIONAREA PE DEDESUBT (Fig. 30)

Începeți să tăiați ramura pe dedesubt, utilizând partea superioară a ghidului lanțului. Exercitați o ușoară apăsare în sus.

Ferăstrăul cu lanț va avea tendința să fie împins către dumneavoastră. Fiți pregătit pentru această reacție și țineți bine ferăstrăul pentru a păstra controlul asupra lui.

TĂIEREA RAMURILOR ȘI A CRENGILOR (Fig. 31-32)

Lucrați încet, ținând bine ferăstrăul cu lanț cu amândouă mâinile. Aveți grijă să fiți tot timpul în poziție de echilibru. Stați la distanță de creanga pe care o tăiați. Tăiați creanga așezându-vă pe partea opusă în raport cu trunchiul. - Nu utilizați ferăstrăul cu lanț pe o scară. Acest lucru este extrem de periculos. Numai profesioniștii pot efectua acest gen de operațiuni. - Nu țineți ferăstrăul cu lanț deasupra nivelului pieptului, deoarece astfel este dificil să-l controlați în caz de recul.

UTILIZARE

AVERTISMENT

Nu urcați niciodată într-un arbore pentru a tăia o creangă. Nu utilizați ferăstrăul stând în picioare pe o scară, o platformă, o creangă, sau în orice altă poziție instabilă care riscă să vă facă să vă pierdeți echilibrul și/sau controlul aparatului.

Dacă curățați trunchiul de crengi, este important să nu efectuați tăietura finală de-a lungul trunchiului sau a ramurii principale înainte de a fi tăiat o extremitate a crengii pentru a-i reduce greutatea. Astfel se evită ca scoarța să se rupă la nivelul trunchiului. 1. Efectuați mai întâi o tăietură pe dedesubt pe 1/3 din diametru (A). 2. Efectuați apoi o tăietură de sus pentru a face creanga să cadă (B). 3. Efectuați tăietura finală de-a lungul trunchiului (C), împingând ghidul lanțului încet pentru ca tăietura să fie dreaptă. În felul acesta scoarța se va regenera.

AVERTISMENT

Dacă ramurile de tăiat sunt situate deasupra nivelului pieptului, lăsați un profesionist să efectueze curățarea crengilor.

TĂIEREA PRĂJINILOR (Fig. 33)

O prăjină (A) este o ramură, o buturugă parțial dezrădăcinată sau un arbust care este îndoit de o altă bucată de lemn, astfel încât aceasta se destinde brusc atunci când o tăiați sau când îndepărtați bucata de lemn care o reține. Buturuga parțial dezrădăcinată a unui copac doborât riscă să se destindă și să revină în poziție verticală în timpul tăierii pentru a o separa de trunchi. Fiți atenți la prăjini, acestea sunt periculoase.

AVERTISMENT

Prăjinile sunt periculoase pentru că vă pot lovi și vă pot face să pierdeți controlul ferăstrăului cu lanț, ceea ce poate provoca răni grave sau mortale.

ÎNTREȚINERE

AVERTISMENT

Nu utilizați decât piese de schimb originale Ryobi în cazul reparațiilor. Utilizarea altor piese poate preveni pericolul sau poate deteriora aparatul.

AVERTISMENT

Purtați întotdeauna ochelari de siguranță sau

ochelari de protecție echipați cu ecrane laterale atunci când utilizați mașina sau când curățați de praful acumulat cu ajutorul unui jet de aer. Dacă lucrarea generează praf, purtați și un ecran facial sau o mască.

ÎNTREȚINERE GENERALĂ

Nu utilizați solvenți pentru curățarea pieselor din plastic. Majoritatea materialelor plastice pot fi deteriorate prin utilizarea unor solvenți vânduți în comerț. Utilizați o cârpă curată pentru a curăța murdăria, praful, urmele de ulei și de vaselină etc.

AVERTISMENT

Elementele din plastic nu trebuie să intre NICIODATĂ în contact cu lichid de frână, benzină, produse petroliere, uleiuri etc. Aceste produse chimice conțin substanțe care pot distruge, fragiliza sau deteriora plasticul.

LUBRIFIEREA

Toți rulmenții acestui aparat au fost unși cu o cantitate de lubrifiant cu indice ridicat de lubrifiere, suficientă pentru toată durata de viață a aparatului în condiții de utilizare normale. În consecință, nicio ungere suplimentară nu este necesară.

ÎNLOCUIREA GHIDULUI LANȚULUI ȘI A LANȚULUI (Fig. 34-43)

PERICOL

Nu porni niciodată motorul înainte de a instala ghidul de lanț, lanțul, carterul motorului și carterul angrenajului. Dacă unul dintre aceste elemente nu este montat, angrenajul poate fi proiectat afară sau poate exploda, ceea ce poate provoca răniri corporale grave.

AVERTISMENT

Pentru a evita riscurile de răniri corporale grave, citiți în întregime și înțelegeți toate măsurile de siguranță prezentate în această secțiune.

Puneți întotdeauna întrerupătorul pe poziția oprit STOP "T" înainte de a interveni asupra ferăstrăului. - Asigurați-vă că frâna lanțului nu este activată trăgând apărătoarea mâinii / frâna lanțului înapoi.

Remarcă: atunci când înlocuiți ghidul lanțului și lanțul, utilizați exclusiv un ghid de lanț și un lanț recomandat de producător.

Purtați mănuși atunci când manipulați lanțul și ghidul lanțului. Aceste elemente sunt ascuțite și pot conține bavuri.

Română

ÎNTREȚINERE

Scoateți șurubul de montare al ghidului lanțului cu ajutorul cheii mixte furnizate. Scoateți capacul angrenajului. Scoateți ghidul lanțului și lanțul. Scoateți lanțul vechi din ghidul lanțului. - Formați o buclă cu lanțul nou și descurcați-l dacă este încâlcit. Lamele (A) trebuie să fie orientate în sensul de rotație al lanțului (B). Dacă ele sunt orientate în sens invers, întoarceți bucla pe care ați format-o. Așezați inelele de antrenare (C) pe șina ghidului (D) conform Figurii 38. Lanțul trebuie să formeze o buclă în partea din spate a ghidului de lanț. - Mențineți lanțul în poziție pe ghid și treceți bucla în jurul pinionului de antrenare (E). Ajustați ghidul astfel încât șuruburile să intre în fanta alungită situată în spatele ghidului.

Remarcă: atunci când așezați ghidul pe șuruburi (F), asigurați-vă că șurubul de reglare (G) se găsește în orificiul de pe axa de tensiune (H) a lanțului.

Remontați carterul ambreiajului (I) și piulițele de montare (J) ale ghidului. Strângeți cu mâna șurubul de montare. Ghidul de lanț trebuie să se poată mișca pentru a permite reglarea tensiunii lanțului. Întindeți lanțul rotind șurubul de strângere a lanțului (K) spre dreapta până când lanțul este ajustat perfect pe ghid, cu inelele de antrenare introduse corect pe șina ghidului. - Ridicați capătul din față al ghidului de lanț pentru a vă asigura că lanțul nu se desprinde de pe ghidul de lanț. Dacă există joc între lanț și ghidul lanțului, eliberați capătul ghidului de lanț și strângeți șurubul de reglare a tensiunii lanțului cu o jumătate de rotație spre dreapta. Repetați această operațiune până când nu mai există joc. Țineți capătul ghidului de lanț; și strângeți bine șuruburile de montare ale ghidului lanțului.

Lantul este intins corect atunci cand nu mai exista joc la nivelul marginii inferioare a ghidului si cand acesta este ajustat dar poate fi rotit cu mana fara a se agata. Asigurati-va ca frana lantului nu este activata.

Remarcă: dacă lanțul este prea strâns nu se va învârti. Deșurubați puțin șuruburile ghidului lanțului și rotiți șurubul de reglare a tensiunii cu un sfert de rotație spre stânga. Țineți capătul ghidului lanțului și strângeți bine șuruburile de montare ale ghidului lanțului. Asigurați-vă că lanțul se poate învârti fără a se agăța.

REGLAREA TENSIUNII LANȚULUI (Fig. 44-46)

AVERTISMENT

Nu atingeți și nu reglați niciodată lanțul atunci când motorul este pornit. Lanțul este foarte tăios. Purtați întotdeauna mănuși de protecție atunci când efectuați întreținerea ferăstrăului cu lanț.

• Opriți motorul înainte de a regla tensiunea lanțului. Asigurați-vă că șuruburile de montare ale ghidului lanțului pot fi deșurubate cu mâna. Rotiți șurubul de reglare a tensiunii lanțului spre dreapta pentru a întinde lanțul.

Remarcă: lanțul, atunci când este rece, este întins corect când nu mai există joc la nivelul marginii inferioare a ghidului și când este ajustat dar poate fi învârtit cu mâna fără să se agațe.

Întindeți din nou lanțul de fiecare dată când inelele de antrenare (A) atârnă sub șina inferioară a ghidului.

Remarcă: temperatura lanțului crește în cursul utilizării. Inelele de antrenare ale unui lanț cald întins corect vor atârna cu 1,25 mm sub marginea ghidului de lanț. Pentru a determina tensiunea adecvată a unui lanț cald, puteți folosi capătul unei chei mixte.

Remarcă: lanțurile noi au tendința de a se întinde. Verificați regulat tensiunea lanțului și întindeți-l de fiecare dată când este necesar.

ATENȚIE

Un lanț întins la cald poate fi prea strâns după ce s-a răcit. Verificați "tensiunea la rece" înainte de următoarea utilizare.

ÎNTREȚINEREA LANȚULUI (Fig. 47-48)

ATENȚIE

Verificați dacă întrerupătorul este în poziția "STOP" înainte de a interveni asupra ferăstrăului cu lanț.

Nu utilizați acest ferăstrău decât cu un lanț cu o tendință redusă de recul. Întreținut corect, acest lanț cu tăiere rapidă reduce riscul de recul.

Întrețineți corect lanțul pentru a obține o tăiere curată și rapidă.

Lanțul trebuie să fie ascuțit atunci când talasul generat este mărunt și prăfos, dacă trebuie să forțați în timpul tăierii sau dacă lanțul nu taie decât cu o parte. În timpul întreținerii lanțului, fiți atenți la punctele următoare:

un unghi de ascuțire necorespunzător al marginii laterale poate mări riscurile de recul. - jocul limitatorilor de adâncime (A):

ÎNTREȚINERE

• cu cât jocul limitatorilor de adâncime este mai mare, cu atât riscul de recul este mai mare.
• dimpotrivă, un reglaj insuficient de adâncime reduce calitatea de tăiere.

Dacă dinții ating obiecte dure, cum ar fi cuie sau pietre, sau sunt uzați de noroiul sau nisipul care se găsește pe lemn, încredințați ascuțirea lanțului unui Centru de Service Agreat.

Remarcă: verificați dacă pinionul de antrenare (B) este uzat sau deteriorat atunci când montați lanțul la loc. Dacă prezintă semne de uzură sau de deteriorare, înlocuiți-l la un Centru de Service Agreat.

Remarcă: dacă nu înțelegeți foarte bine procedura de ascuțire prezentată în continuare, duceți lanțul la ascuțit la un Centru de Service Agreat sau înlocuiți-l cu un lanț cu o tendință mică de recul.

ASCUȚIREA LAMELOR (Fig. 49-52)

Descrierea unei lame:

(A) Cuțit (B) Margine laterală (C) Limitator de adâncime (D) Sabot (E) Scobitură (F) Călcâi (G) Nit (H) Margine superioară

Asigurați-vă că ascuțiți toate lamele la același unghi și la aceeași lungime, numai lamele uniforme permit obținerea unei tăieri rapide.

AVERTISMENT

Lanțul este foarte tăios. Purtați întotdeauna mănuși de lucru atunci când efectuați operațiuni de întreținere a lanțului. Evitați astfel riscurile de rănire.

Întindeți lanțul înainte de a-l ascuți. Consultați pentru aceasta secțiunea Reglarea tensiunii lanțului. Utilizați o pilă rotundă de 1,6 mm diametru și un suport de pilă (nu sunt furnizate). Ascuțiți întotdeauna lamele la nivelul mijlocului ghidului de lanț. Țineți pila la nivel cu marginea superioară a cuțitului. Nu lăsați pila să se încline sau să oscileze. Exercitând o presiune ușoară dar fermă, pilim spre colțul din față al lamei. Ridicați pila la fiecare revenire. Piliți ferm de câteva ori fiecare dinte. Piliți toate lamele pe partea stângă (A) în același sens. Treceți apoi de cealaltă parte și piliți lamele pe partea dreaptă (B) în sens opus. Îndepărtați reziduurile de pilitură care s-au lipit de pilă cu o perie metalică.

ATENȚIE

Un lanț ascuțit incorect sau tocit poate cauza o viteză excesivă a motorului în timpul tăierii, ceea ce poate deteriora motorul.

AVERTISMENT

O ascuțire incorectă a lanțului mărește riscul de recul.

AVERTISMENT

Dacă nu înlocuiți sau nu reparați un lanț deteriorat, vă expuneți la riscuri de răniri corporale grave.

UNGHIUL DE ASCUȚIRE AL MARGINII SUPERIOARE (Fig. 53)

(A) CORECT 30° - Suporturile de pile au repere pentru alinierea corectă a pilei pentru a obține un unghi corect față de marginea superioară. (B) MAI PUȚIN DE 30° - Pentru tăierile transversale (C) MAI MULT DE 30° - Tăiș subțiat care se tocește rapid.

UNGHIUL MARGINII LATERALE (Fig. 54)

(D) CORECT 80° - Unghiul care se formează dacă introduceți o pilă cu diametrul corect în suportul pilei. (E) CÂRLIG - "Agăță" lemnul și se tocește rapid, mărește riscul de recul. Rezultă din utilizarea unei pile cu un diametru prea mic sau ținută prea jos. (F) UNGHI INAPOI - Necesită o forță de avansare prea mare, duce la o uzură excesivă a ghidului și a lanțului. Rezultă din utilizarea unei pile cu un diametru prea mare sau ținută prea sus.

JOCUL LIMITATORILOR DE ADÂNCIME (Fig. 55 - 57)

• Mențineți jocul limitatorilor de adâncime la 0,6 mm (A): Utilizați un indicator de profunzime pentru a verifica jocul limitatorilor.
• Verificați jocul limitatorilor de adâncime după fiecare ascuțire a lanțului. Utilizați o pilă plată (B) (nu este furnizată) și un reper de ascuțire (C) (nu este furnizat) pentru a pili uniform toți limitatorii. Utilizați un reper de 0,6 mm. După ce ați pilit nivelul fiecărui limitator de adâncime, redați-i forma originală rotunjind partea din față. Aveți grijă să nu deteriorați inelele de antrenare adiacente cu marginea pilei.
• Limitatorii de adâncime trebuie să fie ajustați cu pila plată urmărind sensul în care au fost pilite lamele adiacente cu pila rotundă. Aveți grijă ca pila plată să nu intre în contact cu fața lamelor în timpul ajustării limitatorilor de adâncime.

ÎNTREȚINERE

ÎNTREȚINEREA GHIDULUI DE LANȚ (Fig. 58)

AVERTISMENT

Asigurați-vă că lanțul este oprit înainte de a efectua orice lucrare de întreținere a ferăstrăului.

Întoarceți ghidul de lanț după fiecare săptămână de utilizare pentru a repartiza uzura pe ambele părți și a obține astfel o durată de viață maximă. După fiecare utilizare, curățați ghidul și verificați dacă este uzat sau deteriorat.

Deformările și bavurile pe șinele ghidului sunt consecințe normale ale uzurii. Aceste defecte trebuie să fie atenuate cu o pilă imediat după apariția lor.

Ghidul trebuie să fie înlocuit în următoarele cazuri:

• dacă interiorul șinelor este uzat atât de mult încât lanțul se poate culca pe lateral, dacă este îndoit, dacă șinele s-au fisurat sau s-au rupt, dacă șinele sunt deformate.

De asemenea, lubrifiați ghidul de lanț în fiecare săptămână, injectând un produs lubrifiant în orificiul prevăzut în acest scop. Întoarceți ghidul de lanț și verificați dacă orificiile (A) și șina lanțului nu conțin impurități.

CURĂȚAREA FILTRULUI DE AER (Fig. 59-60)

AVERTISMENT

Asigurați-vă că filtrul de aer este montat corect în locașul său înainte de a monta la loc elementele. Nu lăsați niciodată motorul să meargă fără filtru de aer, acest lucru poate deteriora motorul.

REGLAREA CARBURATORULUI (Fig. 61 - 63)

Înainte de a trece la reglarea carburatorului:

Curățați fantele de aerisire ale capacului demarorului cu o perie sau cu aer comprimat. Curățați filtrul de aer (A). Consultați secțiunea "Curățarea filtrului de aer". Lăsați motorul să ruleze câteva clipe înainte de a trece la reglarea ralantiului.

AVERTISMENT

Condițiile climatice și altitudinea pot afecta funcționarea carburatorului. Nu permiteți vizitatorilor să se apropie de ferăstrăul cu lanț în timp ce reglați carburatorul.

Reglajul ralantiului

Reglarea ralantiului permite modificarea gradului de

deschidere a valvei atunci când trăgaciul de accelerație nu este apăsat.

Reglare:

Rotiti șurubul de ralanti "T" spre dreapta pentru a mari viteza de ralanti. - Rotiti șurubul de ralanti "T" spre stânga pentru a reduce viteza de ralanti. - Efectuați o tăiere de test, apoi reglați șurubul de regim maxim H pentru a obține cea mai bună putere de tăiere (nu pentru a regla viteza maximă). Șurubul de regim maxim nu poate fi rotit mai mult de un sfert de rotație.

AVERTISMENT

LANȚUL NU TREBUIE NICIODATĂ SĂ SE ROTEAȘCĂ LA RALANTI. Un lanț care se rotește la ralanti poate provoca răniri corporale grave.

CURĂȚAREA DEMARORULUI (Fig. 62)

Utilizați o perie sau aer comprimat pentru a menține curate orificiile de ventilare (B) ale capacului demarorului.

MECANISMUL ANTIGEL AL CARBURATORULUI (Fig. 64 - 65)

Ferăstrăul cu lanț este echipat cu o trapă de ventilație situată pe partea dreaptă a capacului cilindrului, care transmite aer cald dinspre motor spre carburator pentru a evita riscurile de îngheț, în cazul utilizării la temperaturi reci. Dacă UTILIZAȚI ferăstrăul cu lanț la temperaturi cuprinse între 0°C și 5°C și la umiditate mare, există riscul formării de gheață în carburator. Acest lucru poate cauza încetinirea motorului și/sau disfuncționalități. Atunci când utilizați ferăstrăul cu lanț în astfel de condiții, selectați modul antigel înainte de a începe lucrul.

Pentru a selecta modul antigel:

Așezați întrerupătorul în poziția STOP "t". - Demontați capacul compartimentului filtrului de aer (A). Scoateți filtrul de aer. - Ridicați șocul (E) pentru a-l scoate din capacul cilindrului (C). - Deșurubați cele cinci șuruburi care fixează cilindrul. Scoateți capacul cilindrului. - Scoateți trapa (D) din partea dreaptă a capacului cilindrului prin apăsare. - Rotiți trapa astfel încât inscripția "Zăpadă" să se afle în sus, apoi așezați-o la loc. Remontați capacul cilindrului și înșurubați șuruburile de fixare. Puneți la loc șocul, filtrul de aer și capacul filtrului de aer.

Română

ÎNTREȚINERE

AVERTISMENT

Așezați la loc trapa în poziția de utilizare normală ("Soare") dacă nu există riscul de îngheț. Dacă UTILIZAȚI ferăstrăul cu lanț în modul antigel în condiții de temperaturi ridicate, motorul riscă să nu poată rula corect.

CURĂȚAREA MOTORULUI (Fig. 66 - 67)

Curățați regulat fantele cilindrului (B) și ale volantului motor (A) cu aer comprimat sau cu o perie. Prezența impurităților în cilindru poate genera o supraîncălzire periculoasă a motorului.

AVERTISMENT

Nu folosiți niciodată ferăstrăul cu lanț dacă unul dintre elemente nu este montat corect, în special capacul motorului și capacul demarorului. Astfel, uneori se pot sparge sau pot fi proiectate PIESE. Reparați volantul și ambreiajul exclusiv la un Centru de Service Agreat.

Remarcă: dacă constatați o pierdere de putere a aparatului, este posibil ca eșapamentul să fie înfundat cu depuneri de calamină. Depunerile trebuie curățate pentru ca motorul să-și regăsească puterea inițială.

VERIFICAREA STĂRII FILTRULUI DE CARBURANT (Fig. 68)

Inspectați regulat filtrul de carburant (B). Înlocuiți-l dacă este murdar sau deteriorat.

ÎNLOCUIREA BUJIEI (Fig. 69)

Motorul aparatului funcționează cu o bujie Champion RZ7C sau NGK CMR7H cu o distanță disruptivă de 0,64 mm. Înlocuiți-o la fiecare 50 de ore de funcționare sau mai frecvent, dacă este necesar, cu o bujie de același tip.

Deșurubați bujia rotind-o spre stânga cu ajutorul unei chei (A). Scoateți bujia. Introduceți bujia nouă în filet și rotiți-o spre dreapta cu mâna. În încheiere, strângeți-o bine cu o cheie (B).

Remarcă: aveți grijă să nu scurtcircuitați firul bujiei; acest lucru ar putea deteriora grav aparatul.

CONTROLUL / CURĂȚAREA GRILEI PARASCÂNTEI A EȘAPAMENTULUI (Fig. 70)

Eșapamentul este echipat cu o grilă parascântei. O grilă parascântei defectă poate crea un risc de incendiu. Grila se poate înfunda chiar și în cadrul unei utilizări normale. Ea trebuie să fie inspectată săptămânal și curățată dacă este necesar. Mențineți întotdeauna eșapamentul și grila

parascântei în bună stare.

AVERTISMENT

Eșapamentul este fierbinte în timpul și după utilizarea ferăstrăului cu lanț. Pentru a evita riscurile de rănire gravă, evitați orice contact cu eșapamentul.

Lăsați eșapamentul să se răcească. - Scoateți șurubul torx (E) și piulițele de 8 mm (D) care fixează capacul eșapamentului, scoateți capacul (C) și grila parascântei (A). Dacă grila parascântei este murdară, curățați-o cu o perie mică metalică. Înlocuiți grila parascântei dacă este fisurată sau deteriorată. Scoateți eșapamentul (B). Utilizați șurubelnița plată pentru a îndepărta depunerile de calamină din fantele de aerisire. - De asemenea, ștergeți și depunerile de calamină acumulate pe fantele de aerisire ale eșapamentului și pe eșapamentul cilindrului. Remontați eșapamentul, grila parascântei și capacul eșapamentului. Înșurubați la loc șurubul torx și piulițele.

INSPECTAREA ȘI CURĂȚAREA FRÂNEI LANȚULUI (Fig. 71-72)

• Scoateți carterul ambreiajului și curățați elementele frânei lanțului (A). Verificați nivelul de uzură al benzii de frână (C) și înlocuiți-o dacă este prea uzată sau deformată. Grosimea benzii nu trebuie să fie mai mică de 0,6 mm. Deci nu trebuie să fie uzată mai mult de jumătate. Păstrați mecanismul frânei lanțului întotdeauna curat și lubrifiați puțin articulația frânei (B). Testați sistematic funcționarea frânei lanțului după ce ați efectuat reparații sau o curățare. Consultați secțiunea "Utilizarea frânei lanțului" din acest manual pentru informații suplimentare. Controlați starea dispozitivului de prindere a lanțului (D) și înlocuiți-l dacă este deteriorat.

AVERTISMENT

Chiar cu o curățare zilnică a mecanismului, este imposibil să garantăm fiabilitatea frânei lanțului pe teren. Respectați instrucțiunile de tăiere.

DEPOZITAREA FERĂSTRĂULUI CU LANȚ (PENTRU 1 LUNĂ SAU MAI MULT)

Turnați tot carburantul rămas în rezervor într-o canistră omologată pentru păstrarea benzinei.

Română

ÎNTREȚINERE

• Porniți motorul până când acesta se oprește singur. Acest lucru permite eliminarea carburantului care ar putea să se răsufle și să lase un reziduu în circuit. Acționați de mai multe ori pompa de amorsare pentru a evacua restul de carburant din carburator. Turnați tot uleiul pentru ghid și lanț într-un recipient omologat pentru păstrarea uleiului. Curățați cu grijă ferăstrăul cu lanț.

Păstrați aparatul într-un loc bine aerisit unde nu este la îndemâna copiilor.

Remarcă: nu depozitați ferăstrăul cu lanț în apropiere de agenți corozivi cum ar fi produse chimice de grădinărit sau săruri antigel.

Consultați standardele ISO și reglementările locale privind depozitarea și manipularea carburantului. Puteți folosi carburantul rămas pentru un alt aparat echipat cu un motor în doi timpi.

REZOLVAREA UNOR PROBLEME

PROBLEMÄ	CAUZÄ	SOLUTIONE
Motorul nu pornește. [asigurăți-νă că intrerupățorul este în poziția pornit (I)].	Nu există scânteie la bujie.	Verificatiți starea bujiei. Scoateți capacul filtrului de aer. Scoateți bujia din cilindru. Reconnectăți firele bujiei și puneti bujia pe partea de sus a cilindrului cu partea metalicață în contact cu cilindru. Tragetți de demaror și uitiți-și dacă se produce o scânteie la electrodul bujiei. Dacă nu se produce nico scânteie, refaceți testul cu o bujie nouă.
	Motorul este înecat.	Scoateți bujia după ce atți pus întrerupățorul pe poziția oprit. Impingeti șiocul în poziția de mers (impins până la capăț) și tragetți de 15 - 20 de ori de��erul demarorului. Acest lucru ar trebui să elimine exceedentul de carburant din motor. Curăți și montați din nou bujia. Punoți întrupățorul pe poziția pornit (I). Actionăți de 4 ori pompa de amorsare. Tragetți de trei ori de��erul demarorului cu șiocul apăsăt complet (în poziția pornit). Dacă motorul nu porneste, aduceți șiocul în poziția de semișoc (poziție intermediară) și repepati procedura normală de pornire. Dacă nici acum nu pornește motorul, repepati тоate aciste etape cu o bujie nouă.
Motorul pornește dar nu accelerarează corect.	Śrubul "L" (regim redus) trebuie să fie reglat.	Contactăți un Centru de Service Agreat pentru a solicita reglarea carburatorului de câtre un tehnician.
Motorul pornește șiAPOI se oprește.	Śrubul "L" (regim redus) trebuie să fie reglat.	Contactăți un Centru de Service Agreat pentru a solicita reglarea carburatorului de câtre un tehnician.
Motorul pornește, dar nu functionează corect la regim maxim.	Śrubul "H" (regim maxim) trebuie să fie reglat.	Contactăți un Centru de Service Agreat pentru a solicita reglarea carburatorului de câtre un tehnician.
Motorul nu atinge regimul maxim și/sau degajă fum în exces.	Amestecul de benzină/ulei este Incorrect.	Utilizatiți un carburant amestecat recent,continşandin proportția corectă de ulei de sinteță în 2 timpi.

Română

REZOLVAREA UNOR PROBLEME

PROBLEMÅ	CAUZÄ	SOLUTION
Motorul nu atinge regimul maxim Şi/sau degajă fum∉ exces.	Filtrul de aer este murdar.	Curățați filtrul de aer. Consultatuți sectiunea "Curăṭarea filtrului de aer".
	Grila parascântei este murdară.	Curățați grila parascântei. Consultatuți sectiunea "Controlul / Curăṭarea grilei parascântei a esapamentului" din aesst manual.
	Śrubul "H" (regim maxim) trebuie SSE fié reglat.	Contactatuți un Centru de Service Agreat pentru a solicita reglarea carburatorului de câtre un tehnician.
Motorul pornește, merge Şi accelerarează dar se oprește∉ ralanti.	Śrubul de ralanti al carburatorului trebuie reglat.	Rotițu Šurubul de ralanti "T" spre dreapta pentru a mârî viteza de ralanti. Consultatuți sectiunea "Reglarea carburatorului".
Lanțul se rotește la ralanti.	Śrubul de ralanti al carburatorului trebuie reglat.	Rotițu Šurubul de ralanti "T" spre stânga pentru a reduce viteza de ralanti. Consultatuți sectiunea "Reglarea carburatorului".
	Există o scurgere de aer∉sistem.	Contactatuți un Centru de Service Agreat pentru inlocuirea systemului defec.
Ghidul de lant Şi lanțul se∉ncălzesc Şi scot fum.	Rezervorul de ulei pentru lant este gol.	Rezervorul de ulei trebuie umplut∉ acelși timp cu rezervorul de carburant.
	Lanțul este prea înits.	Consultatuți sectiunea "Reglarea tensiunii lantului" din aesst manual.
	Sistemul de lubriiere nu funționează.	Lăsătui motorul să meargă la regim mediu tamp de 30 până la 45 de secunde. Oprți ferăstrăul cu lant Şi verifică dacă nu există scurgeri de ulei din ghidul lantului. Dacă există ulei, lanțul poate fi tocit sah ghidul este deteriorat.
	Orificile de admisie a uleiului sunt∉nfundate.	Scoateți capacul angrenajului Şi ghidul lantului Şi curățați orificile de admisie a uleiului cu o perie dură.
Motorul porneste Şi merge dar lanțul nu se∉vârte.	Frâna lanțului este activata.	Deactivati frâna lanțului. Consultatuți sectiunea "Utilizarea frânei lantului".
	Lanțul este prea înits.	Consultatuți sectiunea "Reglarea tensiunii lantului" din aesst manual.
	Ghidul lanțului Şi lanțul nu sunt montate corect.	Consultatuți sectiunea "Inlocuirea lantului Şi a ghidului de lant".
	Ghidul lanțului Şi/sau lanțul sunt deteriorate.	Verificati ghidul lanțului Şi lanțul.
	Pinionul de antrenare este deteriorat.	Contactatuți un Centru de Service Agreat pentru a solicita∉nlocuirea pinionului de antrenare de câtre un tehnician.

Polski

Acest produs Ryobi este garantat în cazul viciilor de fabricație și pieselor cu defecte pentru o durată de douăzeci și patru (24) de luni, începând cu data facturii originale emise de către comerciant utilizatorului final.

Deteriorările provocate prin uzură normală, prin utilizare anormală sau întreținere anormală sau neautorizată, sau prin forțarea utilajului sunt excluse din prezenta garanție, acestea aplicându-se și accesoriilor ca baterii, becuri, lame, capete, saci, etc.

În caz de funcționare defectuoasă în perioada de garanție, vă rugăm să trimiteți produsul NEDEMONTAT împreună cu factura de cumpărare furnizorului dumneavoastră sau la Centrul Service Agreat Ryobi cel mai apropiat de dumneavoastră.

Drepturile dumneavoastră legale privind produsele defectuoase nu sunt alterate prin prezenta garanție.

Acest produs a fost declarat conform cu Directiva 2000/14/CE privind emisiile sonore.

	35 cmc	40 cmc	44 cmc
Nivel de putere acustica másurat	110 dB(A)	110 dB(A)	110 dB(A)
Nivel de putere acustica garantat	112 dB(A)	112 dB(A)	112 dB(A)
Data emitterii	1 / 2007

Acest produs a fost evaluat în conformitate cu Directiva 2000/14/CE de către organismul de verificare SLG PRUEF-UND ZERTIFIZIERUNGS GMBH. BURGSTAEDTER STRASSE 20, D-09232, HARTMANNSDORF, GERMANY.

Documentația tehnică este păstrată la Homelite Far East Co., Ltd. 24/F, 388 Castle Peak Road, Tsuen Wan, N. T., Hong Kong.

Declarația de conformitate întocmită în septembrie 2006 de către Homelite Far East Co., Ltd.
