RCS-3540C - Elektrische Gartengeräte RYOBI - Kostenlose Bedienungsanleitung

Produkttyp	Benzin-Motorsäge
Marke	RYOBI
Modell	RCS-3540C
Hubraum	35 cm³
Nennleistung	1,6 kW (2,2 PS)
Nenndrehzahl	12.000 U/min
Leerlaufdrehzahl	2.700 - 3.100 U/min
Gewicht (ohne Führungsschiene, Kette, Kraftstoff und Öl)	4,4 kg
Führungsschienenlänge	40 cm
Kettenteilung	9,53 mm
Kettendicke	1,27 mm
Kettentyp	Feingliedrig mit geringer Rückstoßneigung
Antriebsritzel	6 Zähne
Kraftstofftankkapazität	310 cm³
Öltankkapazität	210 cm³
Treibstoff	Mischung aus bleifreiem Benzin (Oktanzahl 87) und synthetischem 2-Takt-Öl (Mischungsverhältnis 50:1)
Kettenbremse	Ja, integrierte Kettenbremse mit Handschutz
Schalldruckpegel (LpA)	100 dB(A)
Gemessener Schallleistungspegel (LWA)	110 dB(A)
Vibrationspegel (vorderer Griff)	4,5 m/s²
Vibrationspegel (hinterer Griff)	7,3 m/s²
Garantie	24 Monate

Häufig gestellte Fragen - RCS-3540C RYOBI

Welcher Kraftstofftyp wird für die Kettensäge RYOBI RCS-3540C verwendet?

Verwenden Sie eine Mischung aus bleifreiem Benzin (Oktanzahl 87 oder höher) und synthetischem 2-Takt-Motorenöl im Verhältnis 50:1 (2% Öl). Mischen Sie in einem zugelassenen Behälter und schütteln Sie vor jedem Nachfüllen gut.

Wie starte ich die Kettensäge kalt?

Stellen Sie den Schalter auf EIN (I). Stellen Sie sicher, dass die Kettenbremse nicht aktiviert ist. Betätigen Sie 4-mal die Primerpumpe. Ziehen Sie den Choke vollständig (Verschlussstellung). Ziehen Sie den Starterseilgriff, bis der Motor startbereit ist (max. 5-mal). Schieben Sie den Choke in die Halbgasstellung, dann ziehen Sie bis zum Start. Lassen Sie den Motor 15–30 Sekunden warmlaufen, dann schieben Sie den Choke in die EIN-Stellung.

Wie stelle ich die Kettenspannung ein?

Stoppen Sie den Motor und stellen Sie sicher, dass der Schalter auf STOP steht. Lösen Sie die Befestigungsschrauben der Führungsschiene. Drehen Sie die Spannschraube nach rechts, um die Kette zu spannen, bis an der Unterseite der Schiene kein Spiel mehr vorhanden ist und die Kette von Hand gedreht werden kann, ohne zu klemmen. Ziehen Sie die Befestigungsschrauben fest. Überprüfen Sie die Spannung regelmäßig, insbesondere nach dem Gebrauch.

Wann muss die Kette geschärft werden?

Schärfen Sie die Kette, wenn die Späne klein und pulverförmig sind, wenn Sie zum Schneiden Kraft aufwenden müssen oder wenn die Kette nur auf einer Seite schneidet. Verwenden Sie eine Rundfeile mit 1,6 mm Durchmesser und einen Feilenhalter. Beachten Sie die Schärfwinkel: oberer Kantenwinkel und Seitenwinkel. Überprüfen Sie nach jedem Schärfen das Spiel der Tiefenbegrenzer (0,6 mm).

Wie vermeide ich den Rückschlag?

Ein Rückschlag tritt auf, wenn die Spitze der Führungsschiene auf einen Gegenstand trifft oder die Kette eingeklemmt wird. Um dies zu vermeiden: Halten Sie die Kettensäge immer mit beiden Händen, schneiden Sie nicht mit der Schienenspitze, halten Sie einen festen Griff, verwenden Sie eine Kette mit geringer Rückstoßneigung und befolgen Sie die Schnitthinweise. Tragen Sie stets Schutzkleidung.

Welches Öl wird zur Schmierung von Kette und Schiene verwendet?

Verwenden Sie Ryobi-Ketten- und Schienenöl oder ein spezielles Kettensägenkettenöl. Verwenden Sie kein gebrauchtes oder kontaminiertes Öl. Füllen Sie den Öltank jedes Mal, wenn Sie den Kraftstofftank füllen, auf. Überprüfen Sie während des Gebrauchs, ob Öl auf die Schiene fließt.

Was tun, wenn die Kette im Leerlauf läuft?

Wenn die Kette bei laufendem Motor im Leerlauf läuft, drehen Sie die Leerlaufschraube 'T' nach links, um die Drehzahl zu reduzieren. Wenn das Problem weiterhin besteht, wenden Sie sich an ein autorisiertes Ryobi-Servicecenter. Verwenden Sie die Kettensäge nicht, bis die Kette im Leerlauf stoppt, da dies zu schweren Verletzungen führen kann.

Wie reinige ich den Luftfilter?

Entfernen Sie die Abdeckung des Luftfilters und dann den Filter. Reinigen Sie ihn mit einer weichen Bürste oder Druckluft. Wenn er sehr verschmutzt ist, waschen Sie ihn mit Seifenwasser, spülen Sie ihn und lassen Sie ihn vollständig trocknen, bevor Sie ihn wieder einsetzen. Lassen Sie den Motor niemals ohne Luftfilter laufen.

Welche Zündkerze verwenden und wann ersetzen?

Verwenden Sie eine Zündkerze Champion RZ7C oder NGK CMR7H mit einem Elektrodenabstand von 0,64 mm. Ersetzen Sie sie alle 50 Betriebsstunden oder öfter, falls erforderlich. Zum Ersetzen schrauben Sie die alte heraus, schrauben die neue von Hand ein und ziehen Sie mit einem Schlüssel fest.

Wie lagere ich die Kettensäge über einen längeren Zeitraum?

Entleeren Sie den Kraftstofftank in einem zugelassenen Behälter. Lassen Sie den Motor laufen, bis er stoppt, um restlichen Kraftstoff zu entfernen. Betätigen Sie mehrmals die Primerpumpe, um den Vergaser zu entlüften. Entleeren Sie das Öl aus dem Öltank. Reinigen Sie die Kettensäge gründlich und lagern Sie sie an einem gut belüfteten Ort, außerhalb der Reichweite von Kindern.

BEDIENUNGSANLEITUNG RCS-3540C RYOBI

Vielen Dank, dass Sie ein Ryobi-Produkt gekauft haben.

Diese Kettensäge ist ein von Ryobi entwickeltes und hergestelltes Produkt. Die bei der Entwicklung und Herstellung angewandten hohen Qualitätskriterien machen das Produkt zu einer zuverlässigen, einfach zu verwendenden und sicheren Maschine. Eine korrekte Wartung gewährleistet eine lange Haltbarkeit und Leistungsfähigkeit Ihrer Maschine.

WARNUNG

Um die Verletzungsrisiken zu verringern, muss die vorliegende Bedienungsanleitung vollständig gelesen und verstanden werden.

WICHTIG

Die Wartung erfordert höchste Sorgfalt und eine gute Kenntnis der Maschine; sie muss durch einen qualifizierten Techniker ausgeführt werden. Bei einer Reparatur dürfen nur Originalersatzteile von Ryobi verwendet werden. Um ein sicheres Arbeiten zu gewährleisten, müssen Sie vor der Verwendung Ihrer Kettensäge alle Sicherheitsvorschriften gelesen und verstanden haben. Befolgen Sie alle Sicherheitsvorschriften. Die Missachtung der in diesem Handbuch aufgeführten Sicherheitsvorschriften kann zu schweren Körperverletzungen führen.

WARNUNG

Lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie Ihre Kettensäge verwenden. Beachten Sie besonders die Sicherheitsvorschriften und Sicherheitssymbole, wie Gefahr, Warnung und Achtung. Diese Sicherheitsvorschriften dienen Ihrem Schutz und der Vorbeugung eventueller schwerer Verletzungen. Ein sachgemäßer und bedachter Einsatz Ihrer Kettensäge gewährleistet, dass Sie die Maschine jahrelang zuverlässig und sicher verwenden können.

WARNUNG

Dieses Symbol zeigt wichtige zu treffende Vorsichtsmaßnahmen an. Es soll Ihre Aufmerksamkeit auf die jeweiligen Hinweise lenken; es geht um Ihre Sicherheit!!!

WARNUNG

Bei der Verwendung von Maschinen können Fremdkörper in Ihre Augen spritzen und schwere Augenverletzungen verursachen. Verwenden Sie Ihre Maschine nur mit einem Augenschutz oder einer Schutzbrille mit Seitenblenden sowie

gegebenenfalls mit einer Staubschutzmaske. Wir empfehlen Sichtbrillenträgern, die Brille durch eine Sicherheitsblende oder eine Standardschutzbrille mit Seitenblenden abzudecken. Schützen Sie stets Ihre Augen.

LESEN SIE ALLE ANWEISUNGEN.

ALLGEMEINE SICHERHEITSVORSCHRIFTEN

WARNUNG

Die Warnungen und Anweisungen in diesem Abschnitt des Bedienungshandbuchs dienen Ihrem Schutz. Die Missachtung einer dieser Anweisungen kann zu schweren Körperverletzungen führen. Lesen Sie die vorliegende Bedienungsanleitung sowie alle Klebeetiketten auf der Maschine durch, um eine sichere Verwendung zu gewährleisten. Eine sichere Verwendung setzt Umsichtigkeit, Vorsicht und Kenntnis Ihrer Kettensäge voraus.

MACHEN SIE SICH MIT DER FUNKTIONSWEISE IHRER MASCHINE VERTRAUT. Lesen Sie die Bedienungsanleitung gründlich durch. Lernen Sie die Anwendungen der Maschine und ihre Grenzen sowie die für diese Maschine spezifischen potenziellen Risiken kennen. KETTENSÄGEN sind ausschließlich zum Sägen von Holz konzipiert. - Wenn die Spitze der Führungsschiene auf einen Gegenstand auftrifft oder wenn sich die Kette während des Sägens verklemmt oder im Holz stecken bleibt, KANN ES ZU EINEM RÜCKSCHLAG KOMMEN. Dieses Auftreffen auf einen Gegenstand kann dazu führen, dass die Führungsschiene plötzlich nach oben und nach hinten in Richtung des Bedieners geschleudert wird. Dieselbe Gefahr besteht, wenn sich die Kette während des Sägens verklemmt. In beiden Fällen besteht das Risiko, dass Sie die Kontrolle über Ihre Kettensäge verlieren und sich schwere Verletzungen zuziehen. Verlassen Sie sich NICHT ausschließlich auf die Schutzeinrichtungen Ihrer Kettensäge. Als Bediener der Kettensäge müssen Sie verschiedene Vorkehrungen treffen, um das Risiko von Unfällen oder Verletzungen zu vermeiden.

1. Sie können den Überschlagseffekt reduzieren oder verhindern, wenn Sie das allgemeine Prinzip des Rückschlags verstanden haben. Der Überschlagseffekt trägt zu Unfällen bei.

Deutsch

ALLGEMEINE SICHERHEITSVORSCHRIFTEN

1. Halten Sie Ihre Kettensäge bei der Verwendung stets fest mit beiden Händen. Legen Sie Ihre rechte Hand auf den hinteren Griff und Ihre linke Hand auf den vorderen Griff. Dabei sollen die Finger die Griffe der Kettensäge fest umschließen. Ein gutes Halten Ihrer Maschine mit ausgestrecktem linken Arm ermöglicht es Ihnen, im Fall eines Rückschlags die Kontrolle über Ihre Kettensäge zu behalten.
2. Vergewissern Sie sich, dass sich im Arbeitsbereich, in dem Sie die Kettensäge verwenden, keine Hindernisse befinden. Achten Sie darauf, dass die Spitze der Führungsschiene während der Arbeit NICHT auf einen Stamm, einen Ast, einen Zaun oder ein anderes Objekt stößt.
3. Führen Sie Ihre Sägearbeiten stets auf höchster Stufe (d. h. mit der höchsten Motordrehzahl) durch. Drücken Sie den Gashebel ganz ein und behalten Sie eine regelmäßige Sägegeschwindigkeit bei.
4. Strecken Sie den Arm nicht zu weit aus und halten Sie die Kettensäge nicht höher als in Brusthöhe.
5. Beachten Sie die Anweisungen des Herstellers in Bezug auf das Schleifen und die Wartung der Kette.
6. Verwenden Sie beim Auswechseln der Führungsschiene nur vom Hersteller empfohlene Führungsschienen.

HALTEN SIE IHRE KETTENSÄGE NIEMALS NUR MIT EINER HAND. Wenn Sie Ihre Kettensäge nur mit einer Hand halten, können Sie sich schwere Verletzungen zuziehen und umstehende Personen (Helfer, Besucher) verletzen. Ihre Kettensäge ist für das Halten mit beiden Händen konzipiert. VERWENDEN SIE IHRE KETTENSÄGE NICHT, WENN SIE MÜDE SIND. Verwenden Sie Ihre Kettensäge nicht, wenn Sie müde sind, unter dem Einfluss von Alkohol oder Drogen stehen oder Medikamente einnehmen. TRAGEN SIE SICHERHEITSSCHUHE. Tragen Sie außerdem eng anliegende Kleidung, Arbeitshandschuhe, eine Sicherheitsbrille, einen Augen- und Gehörschutz sowie einen Helm. STELLEN SIE SICH BEI DER VERWENDUNG IHRER KETTENSÄGE NIEMALS AUF EINE INSTABILE FLÄCHE (z. B. eine Leiter, ein Gerüst, einen Baum usw.). BENZIN MUSS MIT HÖCHSTER VORSICHT GEHANDHABT WERDEN. Entfernen Sie sich vor dem Einschalten des Motors mindestens 15 m von der Stelle, an der Sie den Tank gefüllt haben.

ACHTEN SIE BEIM EINSCHALTEN ODER BEIM SÄGEN DARAUF, DASS SICH KEINE ANDEREN PERSONEN IN DER NÄHE DER KETTENSÄGE BEFINDEN. Halten Sie Besucher und Tiere vom Arbeitsbereich fern. VOR BEGINN DER SÄGEARBEIT: Räumen Sie den Arbeitsbereich frei, nehmen Sie eine stabile Arbeitsposition ein und planen Sie Ihren Rückzugsweg, d. h. die Seite, auf die Sie sich beim Fall des Baumes zurückziehen werden. ■ BLEIBEN SIE VON DER MOTORSÄGENKETTE FERN, wenn der Motor läuft. TRANSPORTIEREN SIE DIE KETTENSÄGE NUR MIT AUSGESCHALTETEM MOTOR UND AKTIVIERTER BREMSE. Außerdem müssen die Führungsschiene und die Kette nach hinten gerichtet sein und der Dämpfer muss von Ihnen entfernt sein. Verwenden Sie beim Transport Ihrer Kettensäge eine geeignete Hülle für die Führungsschiene. VERWENDEN SIE DIE KETTENSÄGE NIEMALS, WENN SIE BESCHÄDIGT, FALSCH EINGESTELLT ODER NICHT EINWANDFREI MONTIERT IST. Vergewissern Sie sich, dass die Kette nicht mehr läuft, wenn Sie den Gashebel freigeben. SCHALTEN SIE DEN MOTOR AUS, bevor Sie Ihre Kettensäge ablegen. LASSEN SIE DEN MOTOR NICHT OHNE ÜBERWACHUNG LAUFEN. Aktivieren Sie aus Sicherheitsgründen auch die Kettenbremse, bevor Sie Ihre Kettensäge ablegen. GEHEN SIE MIT ÄUSSERSTER VORSICHT VOR, wenn Sie Sträucher und kleinere Äste sägen, denn diese feinen Elemente können sich in der Motorsägenkette verklemmen und in Ihre Richtung geschleudert werden oder Sie aus dem Gleichgewicht bringen. BEIM SÄGEN EINES ASTES, DER UNTER SPANNUNG STEHT, müssen Sie eine schnelle Rückzugsmöglichkeit vorplanen, um nicht vom Ast getroffen zu werden, wenn die Spannung in den Holzfasern nachlässt. SORGEN SIE DAFÜR, DASS IHRE HÖHE TROCKEN UND SAUBER UND FREI VON ÖL- UND BENZINSPUREN BLEIBT. VERWENDEN SIE IHRE KETTENSÄGE NUR IN GUT BELÜFTETEN BEREICHEN. VERWENDEN SIE IHRE KETTENSÄGE NICHT, WÄHREND SIE SICH AUF EINEM BAUM BEFINDEN, außer wenn Sie für diese Arbeit ausgebildet wurden. HALTEN SIE WÄHREND DER VERWENDUNG IHRER KETTENSÄGE STETS EINEN FEUERLÖSCHER BEREIT.

Deutsch

ALLGEMEINE SICHERHEITSVORSCHRIFTEN

BEFOLGEN SIE DIE ANWEISUNGEN IN BEZUG AUF DAS SCHLEIFEN UND DIE WARTUNG DER MOTORSÄGENKETTE. VERWENDEN SIE NUR DIE FÜHRUNGSSCHIENEN und Ketten mit geringem Rückschlagrisiko, die vom Hersteller Ihrer Motorsäge empfohlen wurden. ■ MONTIEREN SIE keine gewölbte Führungsschiene am Motorblock und verwenden Sie kein nicht empfohlenes Zubehörteil für Ihre Motorsäge. BEWAHREN SIE DIESE ANWEISUNGEN AUF. Lesen Sie die darin enthaltenen Informationen regelmäßig nach und informieren Sie gegebenenfalls andere Benutzer. Wenn Sie diese Maschine verleihen, geben Sie das zugehörige Bedienungshandbuch ebenfalls mit.

SPEZIFISCHE SICHERHEITSVORSCHRIFTEN FÜR KETTENSÄGEN

WARNUNG

Die Warnungen und Anweisungen in diesem Abschnitt des Bedienungshandbuchs dienen Ihrem Schutz. Die Missachtung einer dieser Anweisungen kann zu schweren Körperverletzungen führen.

ALLGEMEINE SICHERHEITSVORKEHRUNGEN

SÄGEN SIE KEINE REBEN oder Gestrüpp mit einem Durchmesser unter 76 mm. DER DÄMPFER IST WÄHREND UND NACH DER VERWENDUNG IHRER KETTENSÄGE SEHR HEISS. Achten Sie darauf, dass Sie seine Flächen nicht berühren, denn dies kann zu schweren Verbrennungen führen. HALTEN SIE IHRE KETTENSÄGE BEI EINGESCHALTETEM MOTOR STETS MIT BEIDEN HÄNDEN. Halten Sie die Kettensäge gut fest, so dass Ihre Finger die Griffe umschließen. - ACHTEN SIE DARAUF, DASS IHRE KETTENSÄGE NICHT VON EINER ANDEREN PERSON VERWENDET WIRD, wenn diese nicht die für einen korrekten Betrieb erforderlichen Anweisungen erhalten hat. Diese Vorschrift gilt sowohl für Unternehmen, die Maschinen verleihen, als auch für Privatpersonen. VERGEWISSERN SIE SICH VOR DEM EINSCHALTEN DES MOTORS, dass die Kette keinen anderen Gegenstand berührt. VERWENDEN SIE IHRE KETTENSÄGE nur in gut belüfteten Bereichen.

TRAGEN SIE GEEIGNETE KLEIDUNG.

• Tragen Sie keine weite Kleidung. Tragen Sie stets eine lange und dicke Hose sowie Stiefel und Handschuhe. Tragen Sie keinen Schmuck, kurze Hosen oder Sandalen und arbeiten Sie niemals barfuß. Tragen Sie keine losen Kleidungsstücke, die in den Motor gezogen werden oder an der Kette bzw. im Gestrüpp hängen bleiben können. Tragen Sie einen Overall, Jeans oder eine lange Hose aus dickem und beständigem Material. Stecken Sie Ihre Haare hoch, so dass die Schultern frei sind. Tragen Sie rutschfeste Sicherheitsschuhe und Arbeitshandschuhe, um besser greifen zu können und die Hände zu schützen. Tragen Sie bei der Arbeit mit dieser Maschine einen Augen- und Gehörschutz und einen Helm.

FÜLLEN DES TANKS (NICHT RAUCHEN!)

Um das Risiko von Verbrennungen zu vermeiden, ist bei der Handhabung von Kraftstoff höchste Vorsicht geboten. Kraftstoff ist hoch entzündlich. - Mischen Sie den Kraftstoff und bewahren Sie ihn in einem für Benzin zugelassenen Kanister auf. - Mischen Sie den Kraftstoff im Freien, in großer Entfernung von Funken oder Flammen. Wählen Sie eine freie Fläche, schalten Sie den Motor aus und halten Sie Abstand, bevor Sie den Kraftstoff einfüllen. - Schrauben Sie den Tankdeckel langsam ab, um den Druck entweichen zu lassen und zu vermeiden, dass sich der Kraftstoff um den Deckel herum verteilt. - Schrauben Sie den Tankdeckel nach dem Füllen wieder fest auf. Reiben Sie die Maschine sorgfältig ab, wenn Sie Kraftstoff verspritzt haben. Entfernen Sie sich vor dem Einschalten des Motors mindestens 15 m von der Stelle, an der Sie den Tank gefüllt haben. Versuchen Sie niemals, verspritzten Kraftstoff zu verbrennen.

Fäll- / ARBEITSBEREICH: GRUNDLEGENDE VORKEHRUNGEN

• Verwenden Sie Ihre Kettensäge nicht, während Sie sich auf einem Baum befinden.
• Verwenden Sie Ihre Kettensäge nicht auf einer Leiter: dies ist extrem gefährlich.
• Halten Sie Besucher und Tiere vom Arbeitsbereich fern. Achten Sie darauf, dass sich beim Einsetzen der Kettensäge oder während ihrer Verwendung niemand in der Höhe aufhält.

Deutsch

SPEZIFISCHE SICHERHEITSVORSCHRIFTEN FÜR KETTENSÄGEN

Hinweis: Die Größe Ihres Arbeitsbereichs hängt von der auszuführenden Arbeit sowie von der Größe des Baums oder dem zu bearbeitenden Werkstück ab. Für das Fällen eines Baumes ist beispielsweise ein größerer Arbeitsbereich erforderlich als für andere Arten von Sägearbeiten, wie z. B. das Ablängen.

DRUCK- UND ZUGKRAFT

Die Rückstoßkraft wird stets in Gegenrichtung der Rotationsrichtung der Kette ausgeübt. Der Bediener muss dazu in der Lage sein, die ZUGKRAFT zu beherrschen, wenn mit der unteren Kante der Führungsschiene geschnitten wird, und die DRUCKKRAFT, wenn mit der oberen Kante der Führungsschiene geschnitten wird.

Hinweis: Die Kettensäge wurde im Werk einer vollständigen Prüfung unterzogen. Ölspuren auf der Kettensäge sind normal.

VORSICHTSMASSNAHMEN BEI DER WARTUNG

Verwenden Sie die Kettensäge niemals, wenn sie beschädigt, falsch eingestellt oder nicht einwandfrei montiert ist.

Vergewissern Sie sich, dass die Kette nicht mehr läuft, wenn Sie den Gashebel freigeben. Wenn die Motorsägenkette im Leerlauf weiterläuft, muss möglicherweise der Vergaser eingestellt werden. Weitere Informationen finden Sie im Abschnitt "Leerlaufeinstellung" in dieser Bedienungsanleitung.

Wenn die Motorsägenkette auch nach Ihren Einstellungen weiterhin im Leerlauf läuft, wenden Sie sich an einen autorisierten Ryobi-Kundendienst und verwenden Sie Ihre Kettensäge erst wieder, nachdem die erforderlichen Reparaturen ausgeführt wurden.

WARNUNG

Alle anderen Reparaturen der Kettensäge als die, die in den Wartungsvorschriften des Bedienungshandbuchs beschrieben sind, müssen von einem qualifizierten Techniker ausgeführt werden. Die Verwendung von Werkzeugen, die nicht geeignet sind, die Schwungscheibe oder das Getriebe zu halten, oder die Schwungscheibe zu halten, um das Getriebe zu halten, kann zu einer Beschädigung oder Explosion der Schwungscheibe führen und dadurch schwere Verletzungen auslösen.

RÜCKSCHLAG

Ein Rückschlag ist eine gefährliche Reaktion, die schwere Verletzungen verursachen kann. Verlassen Sie sich nicht ausschließlich auf die Schutzeinrichtungen Ihrer Kettensäge. Sie müssen außerdem besondere Vorsichtsmaßnahmen beachten, um Unfall- oder Verletzungsrisiken zu vermeiden.

Hinweis: Weitere Informationen über einen Rückschlag und die Vorsichtsmaßnahmen zur Vermeidung schwerer Körperverletzungen finden Sie im Abschnitt „Verwendung“ eines Handbuchs.

BEWAHREN SIE DIESES BEDIENUNGSHANDBUCH AUF, UM ES SPÄTER HERANZIEHEN ZU KÖNNEN.

Deutsch

SYMBOL

Auf Ihrer Maschine können folgende Symbole abgebildet sein. Machen Sie sich mit diesen Symbolen vertraut und merken Sie sich ihre Bedeutung. Die richtige Interpretation dieser Symbole ermöglicht Ihnen eine sichere und adäquate Verwendung Ihrer Maschine.

SYMBOL	NAME	BEZEICHNUNG/ERLÄUTERUNG
	Warnung!	Gibt die für die Gewährleistung ihrer Sicherheit zu treffenden Vorsichtsmaßnahmen an.
	Lesen Sie die Bedienungsanleitung sorgfältig durch	Zur Verringerung der Verletzungsrisiken,müssen Sie die vorliegende Bedienungsanleitung vollständig gelesen und verstanden haben.
	Tragen Sie eine Schutzbrille,einen Gehörschutz und einen Helm	Tragen Sie bei der Arbeit mit dieser Maschine einen Augen- und Gehörschutz und einen Helm.
	Rauchverbot	Verbot zu rauchen und in der Höhe von Funken oder Flammenzu arbeiten.
	Verwendung mit beiden Händen	Halten Sie ihre Kettensäge bei der Arbeit mit beiden Händen.
	Verwendung mit einer Hand verboten	Verwenden Sie ihre Kettensäge niemals, indem Sie sie nur mit einer Hand halten.
	Kohlenmonoxid	Motoren stoßen Kohlenmonoxid aus, ein geruchloses Gas, das tõdlich sein kann. Verwenden Sie ihre Kettensäge nicht in einem geschlossenen Raum.
	Rückschlag	GEFAHR! Schätzen Sie sich vor einem Rückschlagrisiko.
	Kontakt der Führungsschiene	Vermeiden Sie, dass das Ende der Führungsschiene mit Objeken in Kontakt kommt.
	Tragen Sie stets Handschuhe	Tragen Sie bei der Arbeit mit ihrer Kettensäge dicke und rutschfeste Handschuhe.
	Benzin und Öl	Verwenden Sie bleifreies Benzin für Autos mit einem Oktanindex von 87 ([R+M]/2) oder higher ihre Maschine wird mit einem Zweitaktmotor betrieben, der eine Mischung aus Benzin und synthetischem Zweitaktöl bestehtigt (Verhältnis 2%).
	Achten Sie daraufuf, dass Besucher fern bleiben	Achten Sie daraufuf, dass Besucher und Tiere mindestens 15 m vom Arbeitsbereich entwickelte bleiben.

Deutsch

TECHNISCHE DATEN

	35 cc	40 cc	44 cc
Gewicht - ohne Führungsschiene, Kraftstoff und Öl	4,4 kg	4,4 kg	4,4 kg
Füllmenge des Kraftstofftanks	310 cm3	310 cm3	310 cm3
Kapazität des Öltanks	210 cm3	210 cm3	210 cm3
Länge der Führungsschiene	40 cm	46 cm	50 cm
Kettenteilung	9,53 mm	9,53 mm	8,26 mm
Schienennut	1,27 mm	1,27 mm	1,27 mm
Kettentyp	fein und mit geringer	fein und mit geringer	fein und mit geringer
	Rückschlagneigung	Rückschlagneigung	Rückschlagneigung
Kettenrad	6 Zähne	6 Zähne	7 Zähne
Hubraum	35 cm3	40 cm3	44 cm3
Nennleistung	1,6 kW (2,2 ch)	1,8 kW (2,4 ch)	2,0 kW (2,7 ch)
Nenndrehzahl	12000 U/min	12000 U/min	12000 U/min
Leerlaufdrehzahl	2700 - 2400 U/min	2700 - 2400 U/min	2700 - 2400 U/min
Schalleistung (ISO22868)	100 dB(A)	100 dB(A)	100 dB(A)
Schalldruckpegel (ISO22868)	110 dB(A)	110 dB(A)	110 dB(A)
Vibrationspegel(ISO22867)
- Vorderer Griff	4,5 m/s2	4,5 m/s2	4,5 m/s2
- Hinterer Griff	7,3 m/s2	7,3 m/s2	7,3 m/s2

BESCHREIBUNG (Abb. 1)

1. Handschutz vorne / Kettenbremse
2. Vorderer Griff
3. Zylinderschutz
4. Einspritzpumpe
5. Choke
6. Getriebeabdeckung
7. Befestigungsmutter der Führungsschiene
8. Führungsschiene
9. Kette mit geringer Rückschlagneigung
10. Abdeckung Anlasser / Belüftungsschlitze
11. Anlassergriff
12. Zündschalter Ein-/Aus
13. Entriegelungsknopf des Gashebels
14. Hinterer Griff
15. Gashebel
16. Deckel des Ölbehälters
17. Kraftstofftankdeckel

MONTAGE

WARNUNG

Falls ein Teil fehlt, verwenden Sie die Maschine nicht, bevor Sie das entsprechende Teil gekauft haben. Die Missachtung dieser Warnung kann zu schweren Körperverletzungen führen.

WARNUNG

Versuchen Sie nicht, Veränderungen an der Maschine vorzunehmen oder Zubehör hinzuzufügen, dessen Verwendung nicht empfohlen wird. Umwandlungen oder Änderungen dieser Art gelten als missbräuchliche Verwendung und können gefährliche Situationen herbeiführen, die schwere Körperverletzungen zur Folge haben können.

Hinweis: Die Kettensäge wurde im Werk einer vollständigen Prüfung unterzogen. Ölspuren auf der Kettensäge sind normal. Lesen Sie das Etikett über den Kraftstoff durch, ziehen Sie es dann ab und bewahren Sie es mit der Bedienungsanleitung auf.

Siehe Abbildungen 34-43.

Weitere Informationen finden Sie im Abschnitt „Austausch der Führungsschiene und der Kette".

Deutsch

VERWENDUNG

WARNUNG

Bleiben Sie stets wachsam, auch nachdem Sie sich mit Ihrer Maschine vertraut gemacht haben. Denken Sie daran, dass eine sekundenlange Unkonzentriertheit genügen kann, um eine schwere Verletzung zu verursachen.

WARNUNG

Tragen Sie stets eine Sicherheits- oder Schutzbrille mit Seitenblende, wenn Sie mit dieser Maschine arbeiten. Die Missachtung dieser Anweisung kann dazu führen, dass Fremdkörper in Ihre Augen spritzen und schwere Augenverletzungen verursachen.

Verwenden Sie nur vom Hersteller empfohlene Komponenten oder Zubehörteile für diese Maschine. Die Verwendung von nicht empfohlenen Komponenten oder Zubehörteilen kann zu schweren Verletzungen führen.

ANWENDUNGEN

Verwenden Sie Ihre Kettensäge für die folgenden Anwendungen:

Entasten, Fällen von Bäumen und Ablängen im Allgemeinen. Sägen von Stützwurzeln

KRAFTSTOFF UND FÜLLEN DES TANKS

SICHERER UMGANG MIT DEM KRAFTSTOFF

WARNUNG

Schalten Sie vor dem Füllen des Tanks stets den Motor aus. Füllen Sie den Kraftstofftank einer Maschine niemals auf, wenn der Motor läuft oder wenn er noch heiß ist. Entfernen Sie sich vor dem Einschalten des Motors mindestens 15 m von der Stelle, an der Sie den Kraftstofftank gefüllt haben. RAUCHEN SIE NICHT! Die Missachtung dieser Warnung kann zu schweren Körperverletzungen führen.

WARNUNG

Vergewissern Sie sich, dass die Maschine kein Kraftstoffleck aufweist. Wenn Sie ein Leck feststellen, muss die Kettensäge vor einer erneuten Verwendung repariert werden, um ein Brand- oder Verbrennungsrisiko zu vermeiden.

Handhaben Sie den Kraftstoff stets vorsichtig, da diese Substanz äußerst entzündlich ist. - Mischen und füllen Sie den Kraftstoff stets im Freien, in großer Entfernung von Funken oder Flammen. Atmen Sie die Kraftstoffdämpfe nicht ein. - Vermeiden Sie, dass Benzin oder Öl mit Ihrer Haut in Kontakt kommt. - Vermeiden Sie vor allem, dass Benzin oder Öl in Ihre Augen gespritzt werden. Falls Benzin oder Öl in Ihre Augen gespritzt werden, spülen Sie Ihre Augen sofort mit klarem Wasser aus. Wenn die Augen gereizt bleiben, müssen Sie sofort einen Arzt aufsuchen. Wischen Sie verspritzten Kraftstoff sofort auf.

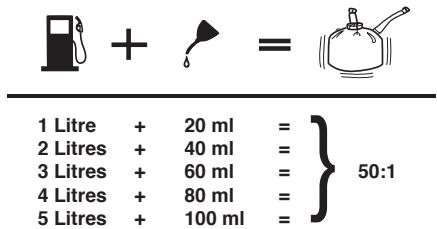

KRAFTSTOFFMISCHUNG

• Ihre Maschine wird mit einem Zweitaktmotor betrieben, der eine Mischung aus Benzin und synthetischem Zweitaktöl benötigt. Mischen Sie bleifreies Benzin und synthetisches Zweitaktöl in einem sauberen Behälter, der für die Verwendung von Benzin zugelassen ist. Der Motor läuft mit bleifreiem Benzin für Autos mit einer Oktanzahl von 87 ([R + M] / 2) oder höher.
• Verwenden Sie keine Benzin-/Ölmischungen, die an Tankstellen verkauft werden, insbesondere keine Mischungen für Motorräder, Mopeds usw. Verwenden Sie nur synthetisches Zweitaktöl. ■ Mischen Sie 2 % Öl mit Benzin, d. h. in einem Verhältnis von 50:1 (2%). Mischen Sie den Kraftstoff vor jeder erneuten Füllung des Tanks. Mischen Sie den Kraftstoff in keinen Mengen: mischen Sie den Kraftstoff nicht für mehr als einen Monat. Wir empfehlen Ihnen außerdem die Verwendung eines synthetischen Zweitaktöls, das einen Kraftstoffstabilisator enthält.

FÜLLEN DES KRAFTSTOFFTANKS (Abb. 2)

Reinigen Sie den Tank um den Deckel herum, um eine Verschmutzung des Kraftstoffs zu vermeiden. Schrauben Sie den Tankdeckel langsam ab, um den Druck entweichen zu lassen und zu vermeiden, dass sich der Kraftstoff um den Deckel herum verteilt. Füllen Sie das Kraftstoffgemisch vorsichtig und ohne zu vergießen in den Tank ein. Reinigen Sie vor dem erneuten Aufschrauben des Deckels die Dichtung und vergewissern Sie sich, dass sie in einwandfreiem Zustand ist.

VERWENDUNG

• Setzen Sie den Tankdeckel sofort wieder auf und schrauben Sie ihn gut fest. Wischen Sie alle Spuren von verspritztem Kraftstoff auf. Entfernen Sie sich vor dem Starten des Motors mindestens 15 m von der Stelle, an der Sie den Kraftstofftank gefüllt haben.

Hinweis: Während und nach der ersten Verwendung kann der Motor Rauch abgeben. Dies ist normal.

SCHMIEREN DER KETTE UND DER FÜHRUNGSSCHIENE (Abb. 3)

Verwenden Sie für die Kette und Führungsschiene Kettenöl von Ryobi, das für Ketten und Kettenöler konzipiert ist und dessen Effizienz bei entsprechenden Temperaturen gewährleistet ist, ohne dass ein Verdünnen notwendig ist. Die Kettensäge verbraucht pro Kraftstofftank die einem Ölbehälter entsprechende Menge Öl.

Hinweis: Verwenden Sie kein gebrauchtes, bereits verwendetes oder verschmutztes Öl. Dies könnte die Ölpumpe, die Führungsschiene oder die Kette beschädigen.

• Füllen Sie das Öl für Führungsschiene und Kette vorsichtig in den Ölbehälter ein.
• Füllen Sie den Ölbehälter jedes Mal, wenn Sie den Kraftstofftank füllen.

BEDIENUNG DER KETTENBREMSE (Abb. 4-5)

Prüfen Sie den Betriebszustand der Kettenbremse vor jedem Einsatz.

• Betätigen Sie die Kettenbremse mit dem linken Handrücken, indem Sie den Handschutz-/Kettenbremsenhebel nach vorne drücken, während die Kette auf höchster Stufe läuft.
• Geben Sie die Kettenbremse frei, indem Sie den Handschutz-/Kettenbremsenhebel in Richtung des Griffs ziehen, bis ein Klicken zu hören ist.

WARNUNG

Wenn die Kettenbremse die Kette nicht sofort zum Stillstand bringt oder wenn sie während der Verwendung gehalten werden muss, damit

sie nicht automatisch aktiviert wird, müssen Sie Ihre Kettensäge vor einer erneuten Verwendung von einem autorisierten Kundendienst reparieren lassen.

STARTEN DES MOTORS (Abb. 6-10)

Die Maschine wird je nachdem, ob der Motor kalt oder warm ist, auf entsprechende Weise gestartet.

WARNUNG

Bleiben Sie links von der Führungsschiene. Halten Sie die Kettensäge oder die Kette niemals zwischen Ihren Beinen und beugen Sie sich niemals über die Schnittbahn der Kette hinaus.

• Legen Sie die Kettensäge auf eine ebene Fläche und vergewissern Sie sich, dass sich kein störendes Objekt in der Höhe der Maschine befindet und mit der Führungsschiene und der Kette in Berührung kommen kann. Um zu vermeiden, dass die Kette vorzeitig stumpf wird, ist darauf zu achten, dass die Führungsschiene und die Kette nicht mit dem Boden in Kontakt kommen.
• Halten Sie den Griff fest mit Ihrer linken Hand und stellen Sie Ihren rechten Fuß auf die Basis des hinteren Griffs.

Starten bei kaltem Motor:

• Stellen Sie den Zündschalter auf „EIN“ (I). Vergewissern Sie sich, dass die Kettenbremse nicht aktiviert ist, indem Sie den Handschutz-/ Kettenbremsenhebel nach hinten ziehen. Betätigen Sie die Einspritzpumpe 4 Mal. Ziehen Sie den Choke vollständig in die gedrosselte Position ( -) Ziehen Sie den Anlassgriff, bis der Motor startbereit ist, aber nicht mehr als 5 Mal.
• Drücken Sie den Choke in die mittlere, halb gedrosselte Position (1-1). Ziehen Sie am Anlassergriff, bis der Motor läuft.

Hinweis: Der Motor der Kettensäge muss in dieser Choke-Stellung je nach Temperatur 15-30 Sekunden lang laufen.

• Drücken Sie den Choke schließlich vollständig auf die Position EIN (R).

VORSICHT

Falls der Gashebel bei aktivierter Kettenbremse nicht freigegeben wird, um den Motor zu verlangsamen, kann der Motor beschädigt werden. Den Gashebel nie gedrückt halten, während die Kettenbremse aktiviert ist.

VERWENDUNG

Starten bei warmem Motor:

• Stellen Sie den Zündschalter auf „EIN“ (I). Vergewissern Sie sich, dass die Kettenbremse nicht aktiviert ist, indem Sie den Handschutz-/Kettenbremsenhebel nach hinten ziehen. Betätigen Sie die Einspritzpumpe 4 Mal. Ziehen Sie am Anlassergriff, bis der Motor läuft.

AUSSCHALTEN DES MOTORS (Abb. 11-12)

Geben Sie den Gashebel frei und lassen Sie den Motor auslaufen. Um den Motor auszuschalten, stellen Sie den Zündschalter auf STOP (0). Legen Sie die Kettensäge nicht am Boden ab, solange sich die Kette noch dreht. Aktivieren Sie zur Sicherheit die Kettenbremse, wenn Sie Ihre Säge nicht verwenden.

Wenn die Kettensäge durch den Zündschalter nicht zum Stillstand gebracht wird, den Choke (Drosselklappe) vollständig ziehen und die Kettenbremse aktivieren, um den Motor anzuhalten. Wenn es der Zündschalter nicht ermöglicht, die Säge anzuhalten, wenn er auf STOP steht, muss der Zündschalter vor einer erneuten Verwendung der Kettensäge repariert werden, um gefährliche Situationen oder schwere Verletzungen zu vermeiden.

Hinweis: Wenn die Säge nicht mehr benutzt wird, den Druck in den Tanks für Öl und Benzin durch Aufschrauben der Deckel entlasten. Lassen Sie den Motor abkühlen, bevor Sie Ihre Säge aufbewahren.

EINSTELLUNG DER DREHZAHL (Abb. 13)

• Wenn der Motor startet, läuft und beschleunigt, aber nicht im Leerlauf betrieben werden kann, die Leerlaufdrehzahlschraube „T“ nach rechts drehen, um die Leerlaufdrehzahl zu erhöhen.
• Wenn sich die Kette im Leerlauf dreht, die Leerlaufdrehzahlschraube „T“ nach links drehen, um die Leerlaufdrehzahl zu verringern und die Kettenbewegung zu stoppen. Wenn die Kette nach dieser Einstellung weiterhin im Leerlauf läuft, wenden Sie sich an einen autorisierten Kundendienst, um die erforderlichen Einstellungen durchführen zu lassen, und verwenden Sie Ihre Kettensäge nicht, bevor dieses Problem behoben wurde.

WARNUNG

DIE KETTE DARF SICH IM LEERLAUF NIEMALS DREHEN. Drehen Sie die Leerlaufschraube „T“ nach links, um die Leerlaufdrehzahl zu senken und die Kette anzuhalten, oder wenden Sie sich an einen autorisierten Kundendienst, um

die erforderlichen Einstellungen durchführen zu lassen. Verwenden Sie Ihre Maschine nicht, bevor diese Reparatur durchgeführt wurde. Eine Kette, die sich im Leerlauf dreht, kann schwere Körperverletzungen verursachen.

DRUCK- UND ZUGKRAFT (Abb.14)

Die Rückstoßkraft wird stets in Gegenrichtung der Rotationsrichtung der Kette ausgeübt. Der Bediener muss dazu in der Lage sein, die ZUGKRAFT zu beherrschen, wenn mit der unteren Kante der Führungsschiene geschnitten wird, sowie die DRUCKKRAFT, wenn mit der oberen Kante der Führungsschiene geschnitten wird.

Hinweis: Die Kettensäge wurde im Werk einer vollständigen Prüfung unterzogen. Ölspuren auf der Kettensäge sind normal.

VORSICHTSMASSNAHMEN ZUR VERMEIDUNG EINES RÜCKSCHLAGS (Abb. 15-16)

WARNUNG

Ein Rückschlag tritt auf, wenn die rotierende Kette im oberen Bereich der Spitze der Führungsschiene mit einem Objekt in Kontakt kommt oder wenn sich die Kette während des Sägens verklemmt und im Holz stecken bleibt. Wenn die obere Spitze der Kettenführung mit einem Objekt in Kontakt kommt, kann die Kette durch die Führungsschiene in dem zu sägenden Teil verklemmt werden und für einen kurzen Moment zum Stillstand kommen. Dies führt zu einem heftigen Rückschlag der Führungsschiene nach oben/hinten in Richtung des Bedieners. Ebenso kann ein Verklemmen der Kette entlang der Spitze der Führungsschiene dazu führen, dass diese heftig in Richtung des Bedieners geschleudert wird. In beiden Fällen besteht das Risiko, dass Sie die Kontrolle über Ihre Maschine verlieren und sich schwere Verletzungen zuziehen.

Vertrauen Sie nicht ausschließlich auf die in Ihrer Maschine integrierten Schutzvorrichtungen. Sie müssen außerdem verschiedene Maßnahmen treffen, um die Unfall- oder Verletzungsrisiken zu vermeiden. Weitere Informationen finden sich im Abschnitt "Sicherheit".

VERWENDUNG

VORBEREITUNGEN FÜR DEN SCHNITT

Kehren Sie die in diesem Handbuch beschriebene Position der Hände niemals um (d. h. überkreuzen Sie Ihre Hände niemals) und vermeiden Sie alle Standpositionen, bei denen der eigene Körper oder Ihr Arm in die Schnittbahn der Kette gerät.

WARNUNG

Betätigen Sie den Gashebel nicht mit Ihrer linken Hand und halten Sie den vorderen Griff nicht mit Ihrer rechten Hand. Achten Sie darauf, dass Sie sich bei der Verwendung der Kettensäge niemals in der Schnittbahn der Kette befinden.

ARBEITSPOSITION (Abb. 18)

• Nehmen Sie eine Gleichgewichtsposition mit beiden Beinen auf einem stabilen Untergrund ein. Strecken Sie Ihren linken Arm aus, so dass er einen Rückschlag kontrollieren kann.
• Bleiben Sie links von der Führungsschiene.
• Ihre Daumen müssen den unteren Teil der Griffe halten.

ARBEITSBEREICH (Abb. 19)

• Schneiden Sie nur Holz oder Holzprodukte.
• Schneiden Sie niemals Blech, Kunststoff, Stein oder andere Baumaterialien. Die Säge darf niemals von Kindern verwendet werden. Achten Sie darauf, dass keine andere Person die Kettensäge verwendet, ohne vorher das vorliegende Bedienungshandbuch gelesen zu haben und von Ihnen die erforderlichen Anweisungen für eine sichere Verwendung der Maschine erhalten zu haben.
• Achten Sie darauf, dass alle anderen Personen (Helfer, Besucher, Kinder) und Tiere in einem SICHEREN ABSTAND vom Schnittbereich fern bleiben. Beim Fällen von Bäumen muss der Sicherheitsabstand doppelt so groß sein wie die Höhe der höchsten Bäume des Arbeitsbereichs. Beim Ablängen muss ein Mindestabstand von 4,5 m zwischen jedem Arbeiter eingehalten werden.
• Nehmen Sie einen festen Stand auf beiden Beinen und einem stabilen Untergrund ein, um zu vermeiden, dass Sie während der Arbeit das Gleichgewicht verlieren.
• Halten Sie die Kettensäge nicht höher als in Brusthöhe, denn in einer höheren Position ist die Säge im Fall eines Rückschlags nur schwer zu kontrollieren.
• Fällen Sie keine Bäume in der Nähe von Stromleitungen oder Gebäuden. Lassen Sie diese Arbeiten von Fachleuten ausführen.
• Verwenden Sie Ihre Kettensäge nur bei befriedigenden Licht- und Sichtverhältnissen, so dass Sie stets sehen, was Sie tun.

GRUNDLEGENDE VERWENDUNGS- UND SÄGETECHNIKEN

Führen Sie zur Übung zunächst Sägearbeiten an kleineren Stämmen mit verschiedenen Techniken durch, um sich mit Ihrer Kettensäge vertraut zu machen, bevor Sie größere Arbeiten in Angriff nehmen.

• Nehmen Sie eine korrekte Position vor dem Werkstück ein und setzen Sie die Säge im Leerlauf laufen.
• Drucken Sie den Gashebel ganz ein und warten Sie, bis der Motor seine höchste Drehzahl erreicht hat, bevor Sie mit dem Sägen beginnen. Beginnen Sie mit dem Sägen, indem Sie die Kettensäge am Stamm ansetzen.
• Lassen Sie den Motor während der gesamten Dauer des Schnitts auf höchster Stufe laufen.
• Lassen Sie die Arbeit durch die Kette ausführen und üben Sie nur einen leichten Druck nach unten aus. Bei Kraftanwendung können die Schiene, die Kette oder der Motor beschädigt werden.
• Lassen Sie den Gashebel los, sobald der Schnitt abgeschlossen ist, und lassen Sie den Motor verlangsamen. Wenn Sie die Säge ohne Schneidlast bei maximaler Drehzahl laufen lassen, kann es zu einem vorzeitigen Verschleiß von Kette, Schiene und Motor kommen.
• Üben Sie am Ende des Schnitts keinen Druck auf die Kettensäge aus.

FÄLLEN VON BÄUMEN - GEFÄHRLICHE BEDINGUNGEN (Abb. 20)

WARNUNG

Fällen Sie Bäume niemals bei starkem Wind oder bei starken Niederschlägen. Warten Sie, bis die Wetterlage keine Gefahren mehr birgt.

Beim Fällen eines Baums sind die folgenden Anweisungen unbedingt zu beachten, um mögliche schwere Verletzungen zu vermeiden.

Tragen Sie bei der Arbeit mit dieser Maschine Augen- und Gehörschutz sowie einen Helm (A)

Deutsch

VERWENDUNG

• Fällen Sie keine extrem geneigten oder große Bäume mit morschen oder toten Ästen, loser Rinde oder hohlen Stämmen. Diese Bäume müssen mit schweren Baumaschinen umgestoßen oder umgezogen und danach in Stücke gesägt werden.
• Berücksichtigen Sie die Lage und das Gewicht der schweren Äste (B). Beseitigen Sie das Gestrüpp um den zu fällenden Baum (C).
• Fällen Sie keine Bäume in der Nähe von Stromleitungen oder Gebäuden (D).
• Berücksichtigen Sie die Richtung, in die der Baum geneigt ist (E). Prüfen Sie, dass der Baum keine beschädigten oder toten Äste birgt, die während des Fällens abfallen und den Bediener der Motorsäge treffen können (F). Schauen Sie beim Sägen regelmäßig in die Baumkrone, um sicherzustellen, dass der Baum in die vorgesehene Richtung fällt.
• Achten Sie darauf, dass Umstehende einen sicheren Abstand einhalten (G) (mindestens das Doppelte der Baumhöhe). Planen Sie, auf welche Seite Sie sich beim umfallenden Baum zurückziehen (H).
• Wenn der Baum in die falsche Richtung zu fallen beginnt oder die Säge während des Falls stecken oder hängen bleibt, halten Sie die Säge los und bringen Sie sich schnell in Sicherheit! Achten Sie auf die Windrichtung, bevor Sie mit dem Fällen beginnen.
• Fällen Sie keine Bäume in der Nähe von Stromleitungen oder Gebäuden, die durch fallende Äste oder den Baum selbst getroffen werden können. Bei einer Arbeit auf abfallendem Gelände sollte sich der Bediener der Kettensäge immer oberhalb des Baums befinden, da dieser nach dem Fällen normalerweise abwärts rollen oder rutschen wird. Entfernen Sie Schmutz, Steine, lose Rinde, Nägel, Klammern und Draht an den Stellen vom Baum, an denen Fällschnitte durchgeführt werden.

WARNUNG

Fällen Sie KEINE Bäume in der Nähe von Stromleitungen oder Gebäuden, die durch fallende Äste oder den Baum selbst getroffen werden können.

TECHNIK ZUM FÄLLEN VON BÄUMEN (Abb. 21-24)

1. Planen Sie, auf welche Seite Sie sich beim Umfallen des Baumes zurückziehen werden (planen Sie gegebenenfalls mehrere Routen, für den Fall, dass die vorgesehene Route blockiert ist). Machen Sie den Bereich unmittelbar um den Baum herum frei und stellen Sie sicher, dass die geplante Rückzugsroute nicht durch Hindernisse blockiert wird. Planen Sie einen Bereich über ca. 135° von der geplanten Falllinie ein und räumen Sie ihn frei (A).
2. Berücksichtigen Sie die Windstärke und -richtung, die Neigung und den Schwerpunkt des Baumes sowie die Anordnung der großen Äste. All diese Faktoren können die Richtung beeinflussen, in die der Baum umfallen wird. Versuchen Sie nicht, einen Baum in eine Richtung zu fällen, die nicht die natürliche Fallrichtung ist (B).
3. Sägen Sie auf der Seite, auf die der Baum fällt, eine Fällkerbe, die etwa 1/3 des Stammdurchmessers entspricht (C). Führen Sie die Fällkerben so durch, dass sie die Fallinie im rechten Winkel schneiden. Diese Kerbe muss gesäubert werden, so dass eine horizontale Durchführung der Kettensäge möglich ist. Um zu vermeiden, dass die Kettensäge durch das Gewicht des Stamms verklemmt wird, den unteren Kerbschnitt stets vor dem oberen vornehmen.
4. Führen Sie den Fällschnitt (D) gerade und horizontal mindestens 5 cm über der horizontalen Fällkerbe durch.

Hinweis: Schneiden Sie niemals bis zur Fällkerbe. Lassen Sie zwischen der Kerbe und dem Fällschnitt immer ein Holzband von etwa 5 cm oder 1/10 des Stammdurchmessers stehen. Diese Dicke wird als Fällsteg bezeichnet (E). Dieser Steg begrenzt den Fall des Baumes und verhindert, dass der Baum abrutscht, sich verdreht oder vom Stumpf zurückschnellt.

Bei Bäumen mit großem Stammdurchmesser beenden Sie den Fällschnitt, bevor er so tief ist, dass er zu einem Fall oder Aufsetzen des Baumes auf den Stumpf führen kann. Setzen Sie anschließend Holz- oder Kunststoffkeile (F) so in die Kerbe ein, dass sie die Kette nicht berühren. Treiben Sie die Keile schrittweise ein, um den gerichteten Fall des Baumes zu unterstützen.

1. Wenn der Baum zu fallen beginnt, schalten Sie die Kettensäge aus und legen Sie sie sofort ab. Ziehen Sie sich in den vorgesehenen Rückzugsbereich zurück und vergewissern Sie sich, dass der Baum nicht in Ihre Richtung fällt.

VERWENDUNG

WARNUNG

Der Fällschnitt darf niemals die Kerbe erreichen. Der Steg kontrolliert den Fall des Baumes: Dies ist der Teil Holz, der zwischen der Fällkerbe und dem Fällschnitt verbleibt.

ENTFERNEN VON STÜTZWURZELN (Abb. 25)

Eine Stützwurzel ist eine große Wurzel, die aus dem Boden herausragt und vom Stamm des Baums bis zum Boden reicht. Sagen Sie vor dem Fällen des Baums die großen Wurzeln ab. Führen Sie zunächst einen horizontalen Anschnitt (A) in die Stützwurzel und anschließend einen vertikalen, senkrechten Anschnitt (B) durch. Entfernen Sie das lose Wurzelstück (C) aus dem Arbeitsbereich. Führen Sie nach Entfernen der Stützwurzeln das Fällen des Baums durch. Weitere Informationen finden Sie im Abschnitt „Technik zum Fällen von Bäumen“ in dieser Bedienungsanleitung.

ABLÄNGEN (Abb. 26)

„Ablängen“ bedeutet das Schneiden eines gefällten Baumes auf die gewünschte Stammlänge.

Schneiden Sie immer nur einen Stamm auf einmal. Stützen Sie keine Stämme zum Sägen auf einem Sägebock oder einem anderen Stamm ab. Sorgen Sie dafür, dass der Arbeitsbereich frei von störenden Hindernissen ist. Vergewissern Sie sich, dass beim Schneiden keine Gegenstände mit der Spitze der Führungsschiene und der Kette in Berührung kommen können, denn dies könnte einen Rückschlag auslösen (A). - Stellen Sie sich beim Sägen auf die Bergseite, so dass die abgeschnittenen Stämme nicht in Ihre Richtung rollen können. - Manchmal ist es nicht möglich, ein Verklemmen der Kette (bei gewöhnlichen Schneidtechniken) zu vermeiden, oder es ist nur schwer vorherzusehen, auf welche Seite ein Stamm beim Schneiden absacken wird.

ABLÄNGEN MIT EINEM KEIL (Abb. 27)

Wenn der Stammdurchmesser so groß ist, dass ein Ablängkeil (B) ohne Berühren der Kette eingeschoben werden kann, sollte der Keil verwendet werden, um den Schnitt offen zu halten und ein Verklemmen der Kette zu verhindern.

ABLÄNGEN BEI SPANNUNGEN (Abb. 28)

(C) STAMM AN EINEM ENDE ABGESTÜTZT

(D) STAMM AN BEIDEN ENDEN ABGESTÜTZT

Einen ersten Ablängschnitt (E) 1/3 durch den Stamm sägen und den Schnitt mit einem 2/3-Schnitt (F) von der gegenüberliegenden Seite her beenden. Beim Sägen hat der Stamm die Tendenz, sich zu biegen. Die Säge kann im Stamm verklemmen oder stecken bleiben, wenn der erste Schnitt tiefer als 1/3 des Stammdurchmessers ausgeführt wird.

Achten Sie besonders auf Stämme, die unter Spannung stehen (G), damit die Schiene und die Kette nicht eingeklemmt werden.

ABLÄNGEN VON DER OBERSEITE AUS (Abb. 29)

Beginnen Sie auf der Oberseite des Stamms, indem Sie diese mit dem unteren Teil der Führungsschiene schneiden. Üben Sie einen leichten Druck nach unten aus. Achten Sie darauf, dass die Kettensäge in diesem Fall die Tendenz hat, nach vorne zu ziehen.

ABLÄNGEN VON DER UNTERSEITE AUS (Abb. 30)

Beginnen Sie mit dem Schnitt des Stamms von der Unterseite aus, indem Sie den oberen Teil der Führungsschiene verwenden. Üben Sie einen leichten Druck nach oben aus.

Achten Sie darauf, dass die Kettensäge in diesem Fall die Tendenz hat, in Ihre Richtung gedrückt zu werden. Seien Sie auf diese Reaktion gefasst und halten Sie die Säge fest, um die Kontrolle nicht zu verlieren.

AUSÄSTEN UND STUTZEN (Abb. 31 - 32)

• Arbeiten Sie langsam und halten Sie Ihre Kettensäge fest mit beiden Händen. Bewahren Sie stets eine Gleichgewichtsposition und einen sicheren Stand.
• Bleiben Sie in einem ausreichenden Abstand von dem Ast, den Sie absägen. Stellen Sie sich beim Sägen auf die gegenüberliegende Seite des Stamms.
• Verwenden Sie Ihre Kettensäge nicht auf einer Leiter: dies ist extrem gefährlich. Lassen Sie diese Arbeiten von Fachleuten ausführen.
• Halten Sie die Kettensäge nicht höher als in Brusthöhe, denn in einer höheren Position ist die Säge im Fall eines Rückschlags nur schwer zu kontrollieren.

WARNUNG

Steigen Sie zum Sägen eines Astes oder zum Ausästen niemals auf einen Baum. Verwenden Sie Ihre Kettensäge nicht, wenn Sie auf Leitern, Plattformen, einem Stamm oder in einer anderen Position stehen, in der Sie das Gleichgewicht oder die Kontrolle über die Säge verlieren können.

VERWENDUNG

Beim Ausästen von Bäumen darf der endgültige Sägeschnitt entlang des Stammes oder des Hauptastes erst durchgeführt werden, nachdem der äußere Teil des Astes abgesägt wurde, um sein Gewicht zu verringern. Dadurch wird vermieden, dass die Rinde in Höhe des Stamms beschädigt wird.

1. Sägen Sie den Ast zunächst von unten zu 1/3 seines Durchmessers an (A).
2. Führen Sie anschließend einen Schnitt von oben durch, bis der Ast herunterfällt (B).
3. Anschließend kann der Ast entlang des Stamms endgültig abgeschnitten werden (C). Drücken Sie hierfür die Führungsschiene langsam ein, um einen sauberen Schnitt zu erzielen. Die Rinde kann sich so wieder regenerieren.

WARNUNG

Wenn die zu stützenden Äste höher als brusthoch sind, sollten Sie die Arbeit von Fachleuten durchführen lassen.

SÄGEN VON PEITSCHERN (Abb. 33)

Peitscher (A) sind Äste, teilweise entwurzelte Stümpfe oder Sträucher, die von anderem Holz unter Spannung gebogen werden und zurückschnellen können, wenn das andere Holz geschnitten oder entfernt wird. Bei einem gefällten Baum ist es sehr wahrscheinlich, dass ein entwurzelter Stumpf wieder in seine aufrechte Stellung zurückschnellt, wenn der Stamm vom Stumpf getrennt wird. Achten Sie auf Peitscher, denn diese sind sehr gefährlich.

WARNUNG

Peitscher sind gefährlich, denn sie können den Arbeiter treffen und zum Verlust der Kontrolle über die Kettensäge führen. Dies kann zu schweren oder tödlichen Verletzungen führen.

WARTUNG

WARNUNG

Bei einem Austausch von Teilen dürfen nur Originalersatzteile von Ryobi verwendet werden. Die Verwendung von anderen Teilen kann zu einer Gefährdung führen oder Ihr Produkt beschädigen.

WARNUNG

Tragen Sie bei der Verwendung einer Maschine oder Reinigung der Maschine mit einem Luftstrahl stets eine Sicherheitsbrille oder eine Brille mit Seitenblende. Wenn bei der Arbeit Staub entsteht, müssen Sie ebenfalls einen Gesichtsschutz oder eine Maske tragen.

ALLGEMEINE WARTUNG

Verwenden Sie keine Lösemittel zum Reinigen der Kunststoffteile. Die meisten Kunststoffe können durch im Handel erhältliche Lösemittel beschädigt werden. Verwenden Sie einen sauberen Lappen für die Entfernung von Schmutz, Staub, Öl, Fett usw.

WARNUNG

Lassen Sie niemals Bremsflüssigkeit, Benzin, Produkte auf Petroleumbasis, eindringende Öle usw. mit den Kunststoffelementen in Kontakt kommen. Diese chemischen Produkte enthalten Substanzen, die den Kunststoff beschädigen, schwächen oder zerstören können.

SCHMIERUNG

Alle Lager dieser Säge wurden mit einer ausreichenden Menge von hochwertigem Schmiermittel geschmiert, das für die gesamte Lebensdauer der Maschine bei normalen Nutzungsbedingungen ausreichend ist. Es ist daher keine zusätzliche Schmierung erforderlich.

AUSTAUSCH DER FÜHRUNGSSCHIENE UND DER KETTE (Abb. 34-43)

GEFAHR

Starten Sie den Motor niemals, bevor Sie die Führungsschiene, die Kette, das Motorgehäuse und die Getriebeabdeckung montiert haben. Wenn eines dieser Teile nicht eingesetzt ist, kann das Getriebe herausgeschleudert werden oder explodieren und dies kann zu schweren Verletzungen führen.

WARNUNG

Um schwere Verletzungen zu vermeiden, müssen alle in diesem Abschnitt enthaltenen Sicherheitsanweisungen vollständig gelesen und verstanden werden.

• Stellen Sie den Zündschalter stets auf STOP, bevor Sie Wartungsarbeiten an Ihrer Kettensäge vornehmen. Vergewissern Sie sich, dass die Kettenbremse nicht aktiviert ist, indem Sie den Handschutz-/Kettenbremsenhebel nach hinten ziehen.

Deutsch

WARTUNG

Hinweis: Verwenden Sie bei einem Austausch der Führungsschiene und der Kette immer eine vom Hersteller empfohlene Führungsschiene und Kette.

Tragen Sie bei Arbeiten an der Kette und Führungsschiene Handschuhe. Diese Komponenten sind scharf und können Grate enthalten. Entfernen Sie die Befestigungsmuttern der Führungsschiene mit dem im Lieferumfang enthaltenen Ring-Maulschlüssel. Entfernen Sie die Getriebeabdeckung. Entfernen Sie die Führungsschiene und die Kette. - Nehmen Sie die alte Kette von der Führungsschiene ab. Bilden Sie eine Schleife mit der neuen Kette und richten Sie etwaige Nicke gerade. Die Sägezähne (A) müssen in Kettenlaufrichtung zeigen (B). Wenn sie rückwärts zeigen, die Schleife umdrehen. - Legen Sie die Antriebsglieder (C) wie in Abbildung 38 gezeigt in die Schienennut. Die Kette muss im hinteren Bereich der Führungsschiene eine Schleife bilden. - Halten Sie die Kette auf der Schiene in ihrer Position und führen Sie die Schleife um das Kettenrad (E). Richten Sie die Schiene so aus, dass die Zähne in den langen Schlitz im hinteren Teil eingreifen.

Hinweis: Wenn Sie die Schiene auf die Zähne (F) setzen, darauf achten, dass der Einstellstift (G) in das Kettenspannungs-Stiftloch eingreift.

• Setzen Sie die Getriebeabdeckung (I) und die Befestigungsmuttern (J) wieder ein. Ziehen Sie die Befestigungsmuttern von Hand an. Die Führungsschiene muss sich bewegen können, um die Einstellung der Kettenspannung zu erhöhen.
• Spannen Sie die Kette durch Drehen der Kettenspannschraube (K) nach rechts, bis die Kette eng an der Schiene anliegt und die Antriebsglieder einwandfrei in der Schienennut laufen. Heben Sie die vordere Spitze der Führungsschiene an, um sich zu vergewissern, dass die Kette sich nicht von der Führungsschiene löst.
• Bei einem Spiel zwischen der Kette und der Führungsschiene das Ende der Kettenführung freigeben und die Kettenspannschraube um eine halbe Umdrehung nach rechts anziehen. Wiederholen Sie diesen Vorgang, bis kein Spiel mehr vorliegt.
• Halten Sie die Spitze der Führungsschiene nach oben und ziehen Sie die Befestigungsmuttern der Schiene fest an.

Die Kette ist richtig gespannt, wenn an der Unterseite der

Führungsschiene kein Spiel (Durchhang) vorhanden ist, die Kette eng anliegt, aber noch ohne zu klemmen von Hand gedreht werden kann. Vergewissern Sie sich, dass die Kettenbremse nicht aktiviert ist.

Hinweis: Wenn die Kette zu stark gespannt ist, läuft sie nicht. Lockern Sie die Schraubenmuttern ein wenig und drehen Sie die Kettenspannschraube um eine 1/4-Umdrehung nach links. Halten Sie die Spitze der Führungsschiene nach oben und ziehen Sie die Befestigungsmuttern der Schiene fest an. Vergewissern Sie sich, dass sich die Kette ohne zu verklemmen drehen lässt.

EINSTELLUNG DER KETTENSPANNUNG (Abb. 44-46)

WARNUNG

Die Kette darf bei laufendem Motor niemals berührt oder eingestellt werden. Die Sägekette ist extrem scharf. Bei Wartungsarbeiten an der Kettensäge müssen immer Schutzhandschuhe getragen werden.

Schalten Sie den Motor aus, bevor Sie die Spannung der Kette einstellen. Vergewissern Sie sich, dass die Befestigungsschrauben der Führungsschiene von Hand gelöst werden können. Drehen Sie die Kettenspannschraube nach rechts, um die Kette wieder zu spannen.

Hinweis: Bei kalter Kette ist die Spannung korrekt, wenn am unteren Rand der Führung kein Spiel mehr vorliegt und wenn sie anliegt, aber von Hand gedreht werden kann, ohne sich zu verklemmen.

• Spannen Sie die Kette immer dann nach, wenn die Antriebsglieder (A) unter der Schienennut heraushängen.

Hinweis: Während der Verwendung steigt die Temperatur der Kette. Die Kettenglieder einer korrekt gespannten heißen Kette hängen ca. 1,25 mm unter der Nut der Führungsschiene durch. Zur Bestimmung der richtigen Spannung einer warmen Kette kann die Spitze eines Ring-Maulschlüssels als Richtlinie verwendet werden.

Hinweis: Neue Ketten neigen dazu, sich auszudehnen. Prüfen Sie daher die Kettenspannung regelmäßig, und spannen Sie die Kette nach Bedarf nach.

VORSICHT

Möglicherweise ist eine in heißem Zustand gespannte Kette im abgekühlten Zustand zu stark gespannt. Prüfen Sie vor der nächsten Verwendung die Spannung der Kette in kaltem Zustand.

Deutsch

WARTUNG

WARTUNG DER KETTE (Abb. 47-48)

VORSICHT

Vergewissern Sie sich, dass der Zündschalter auf STOP "e" steht, bevor Sie Arbeiten an Ihrer Kettensäge durchführen.

Mit dieser Kettensäge darf nur eine Kette mit geringer Rückschlagneigung verwendet werden. Bei sachgemäßer Wartung besteht mit dieser schnell schneidenden Kette nur ein geringes Rückschlagrisiko.

Warten Sie die Kette sachgemäß, um saubere und schnelle Sägeschnitte zu gewährleisten.

Die Kette muss geschärft werden, wenn die erzeugten Späne kein und pulverförmig sind, wenn während des Schnitts Druck angewandt werden muss, oder wenn die Kette nur von einer Seite schneidet. Beachten Sie bei der Wartung der Kette die folgenden Punkte:

Ein falscher Schleifwinkel der beiden Ränder kann die Rückschlagrisiken erhöhen. Das Spiel der Tiefenbegrenzer (A):

• Je größer das Spiel der Tiefenbegrenzer ist, desto höher ist das Rückschlagrisiko.
• Dagegen verringert eine Einstellung mit zu geringer Tiefe die Schnittqualität.
• Wenn die Sägezähne auf harte Gegenstände, wie Nägel oder Steine, treffen bzw. durch Schlamm oder Sand auf dem Holz abgenutzt wurden, muss die Kette von einem autorisierten Kundendienst geschärft werden.

Hinweis: Untersuchen Sie das Kettenrad (B) auf Abnutzung oder Schäden, wenn Sie die Kette wieder einsetzen. Wenn Anzeichen von Abnutzung oder Schäden sichtbar sind, lassen Sie das Kettenrad von einem autorisierten Kundendienst auswechseln.

Hinweis: Wenn Sie das nachfolgend erläuterte Verfahren zum Schärfen der Kette nicht voll und ganz verstehen, lassen Sie die Kette Ihrer Säge von einem autorisierten Kundendienst schärfen oder ersetzen Sie sie durch eine Kette mit geringem Rückschlagrisiko.

SCHÄRFEN DER SÄGEZÄHNE (Abb. 49-52) Beschreibung eines Sägezahns:

(A) Messer (B) Seitlicher Rand (C) Tiefenbegrenzer (D) Schuh (E) Zahnlücke (F) Absatz (G) Nietloch (H) Oberer Rand

Achten Sie darauf, alle Sägezähne mit demselben Winkel und auf dieselbe Länge abzufeilen, denn nur einheitliche Sägezähne ermöglichen einen schnellen Schnitt.

WARNUNG

Die Sägekette ist extrem scharf. Tragen Sie bei der Wartung der Kette stets Schutzhandschuhe. Durch Befolgung dieser Anweisung vermeiden Sie das Risiko von Verletzungen.

• Spannen Sie die Kette vor dem Schärfen. Informationen dazu finden Sie im Abschnitt "Einstellung der Kettenspannung".
• Verwenden Sie eine Rundfeile von 1,6 mm Durchmesser und einen Feilenhalter (nicht im Lieferumfang enthalten). Feilen Sie die Sägezähne stets in der Mitte der Führungsschiene.
• Halten Sie die Feile auf Höhe des oberen Rands des Messers. Achten Sie darauf, dass sich die Feile nicht neigt oder schwankt.
• Üben Sie einen leichten, aber festen Druck auf die Feile aus und feilen Sie in Richtung der vorderen Ecke des Sägezahns. Heben Sie die Feile bei jeder Rückbewegung ab.
• Feilen Sie jedes Messer mit ein paar kräftigen Feilenstrichen. Feilen Sie alle linken Sägezähne (A) in dieselbe Richtung ab. Wechseln Sie dann zur anderen Seite und feilen Sie die rechten Sägezähne (B) in umgekehrter Richtung ab. Entfernen Sie die an der Feile verbleibenden Reste mithilfe einer Metallbürste.

VORSICHT

Eine unsachgemäß geschärfte oder stumpfe Kette kann zu einer zu hohen Motordrehzahl während des Schnitts führen, die den Motor beschädigen kann.

WARNUNG

Bei einer unsachgemäß geschärften Kette erhöht sich das Rückschlagrisiko.

WARNUNG

Wenn Sie eine beschädigte Kette nicht ersetzen oder reparieren, riskieren Sie schwere Körperverletzungen.

FEILWINKEL DES OBEREN RANDS (Abb. 53)

(A) RICHTIG 30° - Feilenhalter sind mit Führungsmarkierungen versehen, mit denen die Feile richtig ausgerichtet werden kann, um den korrekten Winkel des oberen Rands zu erzielen. (B) WENIGER ALS 30° - für Querschnitte. (C) MEHR ALS 30° - scharfe Kante wird schnell stumpf.

Deutsch

WARTUNG

WINKEL DES SEITLICHEN RANDS (Abb. 54)

(D) RICHTIG 80° - wird automatisch erzeugt, wenn eine Feile mit korrektem Durchmesser im Feilenhalter verwendet wird. (E) HAKEN - führt dazu, dass das Holz „hängen bleibt" und wird schnell stumpf. Außerdem besteht darauf ein höheres Rückschlagrisiko. Entsteht bei Verwendung einer Feile mit zu kleinem Durchmesser oder einer zu niedrig angesetzten Feile. (F) RÜCKWÄRTSNEIGUNG - macht einen zu hohen Anstelldruck erforderlich, verursacht übermäßigen Verschleiß an Schiene und Kette. Entsteht bei Verwendung einer Feile mit zu großem Durchmesser oder einer zu hoch angesetzten Feile.

SPIEL DER TIEFENBEGRENZER (Abb. 55-57)

Das Spiel der Tiefenbegrenzer muss stets 0,6 mm betragen (A). Verwenden Sie eine Tiefenlehre, um das Spiel der Tiefenbegrenzer zu prüfen. - Prüfen Sie nach jedem Schärfen der Kette das Spiel der Tiefenbegrenzer. - Verwenden Sie eine flache Feile (B) (nicht im Lieferumfang) und eine Feillehre (C) (nicht im Lieferumfang), um alle Messer einheitlich abzufeilen. Verwenden Sie eine Lehre von 0,6 mm. Nach dem Abfeilen jedes Tiefenbegrenzers die ursprüngliche Form durch Abrunden der Vorderseite wiederherstellen. Achten Sie darauf, die benachbarten Antriebsglieder nicht mit der Feilenkante zu beschädigen. Die Tiefenbegrenzer müssen mit der flachen Feile in der gleichen Richtung bearbeitet werden wie die benachbarten Sägezähne mit der Rundfeile. Achten Sie darauf, die Sägezahnflächen beim Abfeilen der Tiefenbegrenzer nicht mit der flachen Feile zu berühren.

WARTUNG DER FÜHRUNGSSCHIENE (Abb. 58)

VORSICHT

Vergewissern Sie sich vor Beginn von Wartungsarbeiten an der Kettensäge, dass die Kette zum Stillstand gekommen ist.

Drehen Sie die Führungsschiene nach jeder Arbeitswoche um, um einen gleichmäßigen Verschleiß zu erzielen. Dies sorgt für maximale Lebensdauer der Schiene. Reinigen Sie die Schiene nach jedem Einsatz und überprüfen Sie, ob Abnutzungserscheinungen und Schäden vorliegen. Verformungen oder Gratbildung an den Schienen der

Führung sind normale Abnutzungserscheinungen. Solche Fehler sollten unmittelbar nach dem Auftreten mit einer Feile behoben werden.

In den folgenden Fällen muss die Führungsschiene ersetzt werden:

Verschleiß an den inneren Schienenkanten, wodurch die Kette über den Seitenführungen laufen kann; Gebogene Führungsschiene; Gesprungene oder gebrochene Schienen; Gespreizte Schienen.

Schmieren Sie die Führungsschiene außerdem jede Woche durch Einspritzen eines Schmiermittels in die hierfür vorgesehene Öffnung. Drehen Sie die Führungsschiene um und prüfen Sie, ob die Schmieröffnungen (A) und die Kettennut frei von Verschmutzungen sind.

REINIGUNG DES LUFTFILTERS (Abb. 59-60)

VORSICHT

Vergewissern Sie sich, dass der Luftfilter vor dem Zusammenbau richtig in den Luftfilterdeckel eingesetzt ist. Lassen Sie den Motor nie ohne Luftfilter laufen, denn dies kann den Motor beschädigen.

EINSTELLUNG DES VERGASERS (Abb. 61-63)

Vor der Einstellung des Vergasers:

Reinigen Sie die Belüftungsschlitze der Anlasserabdeckung mit einer Bürste oder mit Druckluft. Reinigen Sie den Luftfilter (A). Lesen Sie die Informationen im Abschnitt „Reinigung des Luftfilters“. Lassen Sie den Motor eine Zeit lang laufen, bevor Sie die Leerlaufeinstellung vornehmen.

WARNUNG

Witterungsbedingungen und Höhe können sich beeinträchtigend auf den Betrieb des Vergasers auswirken. Achten Sie darauf, dass umstehende Personen von der Kettensäge fern bleiben, während Sie den Vergaser einstellen.

Leerlaufeinstellung

Mit der Leerlaufeinstellung kann eingestellt werden, zu welchem Grad das Ventil geöffnet bleibt, wenn der Gashebel freigegeben wird.

Einstellung:

Drehen Sie die Leerlaufschraube "T" nach rechts, um die Leerlaufdrehzahl zu erhöhen.

Deutsch

WARTUNG

Drehen Sie die Leerlaufschraube "T" nach links, um die Leerlaufdrehzahl zu senken. Führen Sie einen Testschnitt durch und stellen Sie anschließend die Schraube für hohe Drehzahl, H, ein, um eine bessere Schnittleistung zu erzielen (nicht, um die maximale Drehzahl zu erzielen). Die Schraube für hohe Drehzahl kann nicht mehr als um eine viertel Umdrehung gedreht werden.

WARNUNG

DIE KETTE DARF SICH IM LEERLAUF NIEMALS DREHEN. Eine Kette, die sich im Leerlauf dreht, kann schwere Körperverletzungen verursachen.

Reinigen Sie die Belüftungsschlitze (B) der Anlasserabdeckung mit einer Bürste oder mit Druckluft.

FROSTSCHUTZMECHANISMUS DES VERGASERS (Abb. 64-65)

Die Kettensäge ist mit einer Belüftungsöffnung rechts vom Zylindergehäuse ausgestattet. Über diese Öffnung wird die heiße Luft des Motors zum Vergaser geleitet, um ein Gefrieren bei einer Verwendung bei kalter Witterung zu vermeiden. Wenn Sie die Kettensäge bei Temperaturen zwischen 0°C und 5°C und bei hoher Luftfeuchtigkeit verwenden, kann es zu Eisbildung im Vergaser kommen. Dies führt zu einer Verlangsamung des Motors und/oder Funktionsstörungen. Wenn Sie Ihre Kettensäge bei solchen Bedingungen einsetzen, müssen Sie vor Beginn der Arbeit den Frostschutzmodus wählen.

So wählen Sie den Frostschutzmodus aus:

Stellen Sie den Zündschalter auf STOP. Entfernen Sie den Deckel des Luftfilters (A). Entfernen Sie den Luftfilter. Heben Sie den Anlasser (E), um die Zylinderabdeckung zu entfernen (C). Lösen Sie die fünf Schrauben, die den Zylinder halten. Entfernen Sie die Zylinderabdeckung. Entfernen Sie die Klappe (D), die sich rechts an der Zylinderabdeckung befindet, indem Sie darauf drücken. Drehen Sie diese Klappe um, so dass sich die Aufschrift „Snow“ oben befindet, und setzen Sie sie wieder ein. Setzen Sie die Zylinderabdeckung wieder ein und schrauben Sie sie mit den fünf Schrauben wieder fest.

• Setzen Sie den Anlasser, den Luftfilter und den Deckel des Luftfilters wieder ein.

WARNUNG

Setzen Sie die Klappe wieder in die normale Verwendungsposition (Sun), wenn kein Frostrisiko besteht. Wenn Sie ihre Kettensäge bei höheren Temperaturen im Frostschutzmodus verwenden, läuft der Motor möglicherweise nicht korrekt.

REINIGUNG DES MOTORS (Abb. 66-67)

Reinigen Sie die Zylinderrippen (B) und die Schwungradrippen (A) regelmäßig mit Druckluft oder einer Bürste. Durch Schmutz am Zylinder kann sich der Motor gefährlich überhitzen.

WARNUNG

Verwenden Sie die Säge niemals, wenn nicht alle Teile, einschließlich Motorgehäuse und Anlasserabdeckung, sicher befestigt sind. Es besteht die Gefahr, dass Teile brechen und weggeschleudert werden. Lassen Sie das Schwungrad und das Getriebe nur von einem autorisierten Ryobi-Kundendienst reparieren.

Hinweis: Wenn Sie einen Leistungsverlust an Ihrer Maschine feststellen, ist möglicherweise der Auspuff oder der Dämpfer durch Ölkohleablagerungen verschmutzt. Diese Ablagerungen müssen entfernt werden, damit der Motor wieder mit seiner ursprünglichen Leistung betrieben werden kann.

PRÜFUNG DES ZUSTANDS DES KRAFTSTOFFFILTERS (Abb. 68)

Der Kraftstofffilter (B) muss regelmäßig geprüft werden. Wenn er verschmutzt oder beschädigt ist, muss er ersetzt werden.

AUSWECHSELN DER ZÜNDKERZE (Abb. 69)

Der Motor dieser Säge läuft mit einer Zündkerze Champion RZ7C oder NGK CMR7H mit einem Elektrodenabstand von 0,64 mm. Wechseln Sie die Zündkerze nach 50 Betriebsstunden oder häufiger (falls erforderlich) durch eine Zündkerze vom selben Typ aus.

• Lösen Sie die Zündkerze durch Drehen mit einem Schlüssel nach links (A). Entfernen Sie die Zündkerze.
• Setzen Sie die neue Zündkerze in das Schraubengewinde ein und drehen Sie sie von Hand nach rechts. Beenden Sie den Vorgang durch Anziehen mit einem Schlüssel (B).

Hinweis: Achten Sie darauf, dass am

Zündkerzenkabel kein Kurzschluss entsteht: Dies würde die Maschine schwer beschädigen.

WARTUNG

KONTROLLE / REINIGUNG DES FUNKENSCHUTZSIEBS UND DES AUSPUFFS (Abb. 70)

Der Auspuff ist mit einem Funkenschutzsieb ausgestattet. Ein fehlerhaftes Funkenschutzsieb kann eine Brandgefahr erzeugen. Das Sieb kann auch bei einer normalen Verwendung verschmutzt werden. Es muss jeder Woche überprüft und gegebenenfalls gereinigt werden. Achten Sie darauf, dass der Schalldämpfer und der Funkenschutz der Kettensäge immer in einwandfreiem Zustand sind.

WARNUNG: DER DÄMPFER IST WÄHREND UND NACH DER VERWENDUNG IHRER KETTENSÄGE SEHR HEISS. Zur Vermeidung von Verletzungsrisiken müssen Sie jeden Kontakt mit dem Dämpfer vermeiden.

Warten Sie, bis der Dämpfer abgekühlt ist. Entfernen Sie die Torx-Schraube (E) und die Muttern (8 mm) D, die die Dämpferabdeckung halten; entfernen Sie die Abdeckung (C) und das Funkenschutzsieb (A). - Wenn das Funkenschutzsieb verschmutzt ist, reinigen Sie es mit einer kleinen Metallbürste. Ersetzen Sie das Funkenschutzsieb, wenn es Risse oder andere Beschädigungen aufweist. Entfernen Sie den Dämpfer (B). - Verwenden Sie einen Schlitzschraubendreher zur Entfernung der Ölkohleablagerungen (über die Belüftungsschlitze). Entfernen Sie auch die Ölkohleablagerungen, die sich an den Belüftungsschlitzen des Dämpfers und am Auspuff des Zylinders angesammelt haben. - Setzen Sie den Dämpfer, das Funkenschutzsieb und die Dämpferabdeckung wieder ein. Schrauben Sie die Torxschrauben und Muttern wieder ein.

PRÜFUNG UND REINIGUNG DER KETTENBREMSE (Abb. 71-72)

Entfernen Sie die Getriebeabdeckung und reinigen Sie die Komponenten der Kettenbremse (A). Prüfen Sie die Abnutzung des Bremsbands (C) und wechseln

Sie es aus, wenn es zu stark abgenutzt oder verformt ist. Die Bandstärke darf nicht geringer als 0,6 mm sein, d. h. nicht um mehr als die Hälfte abgenutzt sein.

Achten Sie darauf, dass der Kettenbremsmechanismus stets sauber bleibt, und schmieren Sie die Bremsgestänge leicht (B). - Prüfen Sie die Funktion der Kettenbremse nach jeder Reparatur oder Reinigung. Weitere Informationen finden Sie im Abschnitt „Verwendung der Kettenbremse“. - Prüfen Sie den Kettenfänger (D) und ersetzen Sie ihn, sofern er beschädigt ist.

WARNUNG

Auch bei einer täglichen Reinigung des Mechanismus ist es nicht möglich, die Zuverlässigkeit der Kettenbremse in der Praxis zu gewährleisten. Beachten Sie die Anweisungen zum Sägen.

LAGERN DER KETTENSÄGE (1 MONAT ODER LÄNGER)

• Lassen Sie den gesamten Kraftstoff aus dem Tank in einen für Benzin zugelassenen Behälter ab.
• Lassen Sie den Motor laufen, bis er zum Stillstand kommt. Dadurch wird das gesamte Kraftstoff-/Ölgemisch entfernt, das alt werden und Ablagerungen sowie eine Gummierung des Kraftstoffsystems verursachen kann.
• Betätigen Sie mehrmals die Einspritzpumpe, um den gesamten Kraftstoffrest im Vergaser zu entfernen. Schütten Sie das gesamte Schmier- und Kettenöl in einen für Öl zugelassenen Behälter. Reinigen Sie Ihre Kettensäge gründlich. Lagern Sie die Säge in einem gut belüfteten Raum, der für Kinder unzugänglich ist.

Hinweis: Lagern Sie Ihre Kettensäge nicht in der Nähe von ätzenden Stoffen, wie z. B. chemischen Gartenprodukten oder Streusalz.

Befolgen Sie die ISO-Normen und örtlichen Bestimmungen über die Lagerung und Handhabung von Kraftstoff. Sie können den verbleibenden Kraftstoff mit einer anderen Maschine verwenden, die mit einem Zweitaktmotor ausgestattet ist.

FEHLERBEHEBUNG

Fehler	Mögliche Ursache	Abhilfe
Der Motor startet nicht. [vergewischem Sie sich, dass der Zündschalter auf Ein (I) besteht]	Kein Zündfunken.	Prüfen Sie den Zustand der Zündkerze. Entfernen Sie den Luftfilterdeckel. Entfernen Sie die Zündkerze. Verbinden Sie die Kabel der Zündkerze und legen Sie die Zündkerze auf die obere Seite des Zylinders, so dass die metallische Seite mit dem Zylinder in Kontakt ist. Ziehen Sie den Anlasser und achten Sie darauf, ob an der Elektrode der Zündkerze ein Funken entstehen. Wenn kein Funken entstehen, den Test mit einer neuen Zündkerze durchführung.
	Abgesoffener Motor.	Entfernen Sie die Zündkerze, nachdem Sie den Zündschalter auf Aus gestellt haben. Drücken Sie den Choke in die Position Ein (vollständig eingedrückt) undziehen Sie 15 bis 20 Mal am Anlassgriff. Normalerweise wird dadurch der überschüssige Kraftstoff aus dem Motor entnetr. Reinigen und setzen Sie die Zündkerze wieder ein. Stellen Sie den Zündschalter auf EIN (I). Betätigten Sie die Einspritzpumpe vier Mal. Ziehen Sie bei vollkommen eingedrücktem Choke (Position EIN) drei Mal am Anlassgriff. Wenn der Motor nicht startet, stellen Sie den Choke auf die halb-gedrosselte Position (mittlere Position) und wiederholen die normale Startprozeder. Wenn der Motor immer noch nicht startet, die verschiedenen Schritte mit einer neuen Zündkerze wiederholen.
Der Motor startet, beschlossen sich nicht einwandfrei.	Die Schraube «L» (niedrige Drehzahl) muss eingestellt werden.	Wenden Sie sich an einen autorisierten Kundendienst, um den Vergaser von einem Spezialisten einstehen zu halten.
Der Motor startet und halt anschließend wieder an.	Die Schraube «L» (niedrige Drehzahl) muss eingestellt werden.	Wenden Sie sich an einen autorisierten Kundendienst, um den Vergaster von einem Spezialisten einstehen zu halten.
Der Motor startet, lauft jeder auf hoher Drehzahl nicht korrekt.	Die Schraube «H» (hohe Drehzahl) muss eingestellt werden.	Wenden Sie sich an einen autorisierten Kundendienst, um den Vergaster von einem Spezialisten einstehen zu halten.
Der Motor erreicht seine volle Drehzahl nicht und/oder es entwickelt sich übermäßig viel Rauch.	Falsches Benzin- / Öl-Mischverhältnis	Verwendten Sie ein frisches Kraftstoffgemisch, das die richtige Menge an synthetischen Zweitaktöl enthalt.
	Der Luftfilter ist verschmutzt.	Reinigen Sie den Luftfilter. Lesen Sie die Informationen im Abschnitt «Reinigung des Luftfilters».
	Das Funkenschutzsieb ist verschmutzt.	Reinigen Sie das Funkenschutzsieb. Lesen Sie die Informationen im Abschnitt «Kontrolle/Reinigung des Funkenschutzgitters und des Auspuffs».
	Die Schraube «H» (hohe Drehzahl) muss eingestellt werden.	Wenden Sie sich an einen autorisierten Kundendienst, um den Vergaser von einem Spezialisten einstehen zu halten.

FEHLERBEHEBUNG

Fehler	Mögliche Ursache	Abhilfe
Der Motor startet,läuftund beschleunigt,bleibtnoch nicht im Leerlauf.	Die Leerlaufschraube des Vergasers musseinggestellt werden.	Drehen Sie die Leerlaufschraube «T» nach rechts, um die Leerlaufgeschwindigkeit zu erhöhen. Lesen Sie die Informationen im Abschnitt «Einstellung des Vergasers».
Die Kette dreht sich imLeerlauf.	Die Leerlaufschraube des Vergasers musseinggestellt werdenEs entweicht Luft aus dem System.	Drehen Sie die Leerlaufschraube «T» nach links, um die Leerlaufdrehzahl zu verringern. Lesen Sie die Informationen im Abschnitt «Einstellung des Vergasers».Wenden Sie sich an einen autorisierten Kundendienst, um das defekte System austauschen zu halten.
Die Kettenführung unddie Kette erhitzen sichund es kommt zu einerRauchentwicklung.	Der Öltank ist leer.Die Kette ist zu stark gespannt.Das Schmiersystemfunktioniert nichtDie Ölleitungen sindverstopft.	Der Öltank muss zur gleichen Zeit wie der Kraftstofftank gefüllt werden.Lesen Sie die Informationen im Abschnitt “Einstellung derKettenspannung”.Lassen Sie den Motor 30 bis 40 Sekunden lang auf mittlererStufe laufen. Schalten Sie die Kettensäge aus und prüfen Sie,dass kein Öl von der Führungsschiene tropf. Öl an dieserStelle kann zu einer stumpfen Kette oder einer Beschädigungder Schiene führen.Entfern Sie die Getriebeabdeckung und die Führungsschieneund reinigen Sie die Ölleitungen mit einer harten Bürste.
Der Motor startet undläuft,aber die Kette drehtsich nicht.	Die Kettenbremse istaktiviert.Die Kette ist zu stark gespannt.Die Führungsschieneund die Kette sind nichtkorrekt montiert.Die Führungsschieneund/oder die Kette sindbeschädigt.Das Kettenrad istbeschädigt.	Deaktivieren Sie die Kettenbremse. Lesen Sie die Informationenim Abschnitt «Verwendung der Kettenbremse».Lesen Sie die Informationen im Abschnitt “Einstellung derKettenspannung”.Lesen Sie die Informationen im Abschnitt «Austausch derFührungsschiene und der Kette».Untersuchen Sie die Führungsschiene und die Kette.Wenden Sie sich an einen autorisierten Kundendienst, um das Kettenrad auswechseln zu halten.

DREHZAHL EINSTELLEN (Abb. 13)

VORBEREITUNGEN ZUM SÄGEN

ARBEITSPOSITION (Abb. 18)

Um die Frostschutzfunktion zu wählen:

Legen Sie das Gerät immer in die Normalstellung ("Sun"), wenn es nicht benutzt wird.

MOTORREINIGUNG (Abb. 66-67)

Verwenden Sie die Kettensäge für folgende Arbeiten:

Entasten, Fällen von Bäumen und Kappen im Allgemeinen. Sägen von Wurzelanläufen.

KRAFTSTOFF UND TANKBEFÜLLUNG

SICHERER UMGANG MIT KRAFTSTOFF

WARNUNG

Stoppen Sie immer den Motor, bevor Sie den Tank befüllen. Füllen Sie den Tank des Werkzeugs niemals, während der Motor läuft oder noch heiß ist. Gehen Sie mindestens 15 m von der Stelle entfernt, an der Sie den Kraftstofftank befüllt haben, bevor Sie den Motor starten. Nicht rauchen! Wenn diese Warnung nicht beachtet wird, kann dies schwere Körperverletzungen verursachen.

WARNUNG

MOTOR STARTEN (Abb. 6-10)

WINKEL DES SEITENBLECHS (Abb. 54)

Das Schwert sollte in folgenden Fällen ausgetauscht werden:

DREHZAHLREGELUNG (Abb. 13)

GARANTIEBEDINGUNGEN

GARANTIEBEDINGUNGEN

Für alle Ryobi-Produkte gilt eine Garantie gegen Material- und Verarbeitungsfehler für einen Zeitraum von vierundzwanzig (24) Monaten ab dem Datum der vom Wiederverkäufer für den Endbenutzer ausgestellten Originalrechnung.

Fehler, die auf Grund einer normalen Abnutzung, einer unberechtigten oder falschen Wartung oder Handhabung oder durch eine Überbelastung auftreten, sind von der Garantie ausgeschlossen. Dies gilt auch für Zubehörteile wie Batterien, Glühbirnen, Sägeblätter, Ansatzstücke, Beutel usw.

Senden Sie das Produkt im Fall eines Defekts innerhalb des Garantiezeitraumes in NICHT ZERLEGTEM Zustand zusammen mit dem Kaufnachweis an ihren Händler oder Ihr nächstes Ryobi-Kundendienstzentrum zurück.

Diese Garantie hat keine Auswirkungen auf ihre gesetzlichen Rechte in Bezug auf fehlerhafte Produkte.

GARANTIE - BEDINGUNGEN

EU-KONFORMITÄTSERKLÄRUNG

Wir erklären in eigener Verantwortung, dass dieses Produkt die Gesundheits- und Sicherheitsanforderungen der Maschinenrichtlinie 98/37/EU und der anderen gültigen Richtlinien wie der EMV-Richtlinie 89/336/EWG, 2000/14/EU über Geräuschemissionen, 97/68/EU über Gasemissionen, 2002/88/EU und 2004/26/EU erfüllt.

Zur Erfüllung der Gesundheits- und Sicherheitsanforderungen wurden die folgenden europäischen und/oder nationalen Normen und/oder technischen Spezifikationen herangezogen. EN 292-1:1991 / EN 292-1:1991+A1:1995 / EN 608:1994 / ISO 6533:2001 / ISO 6534:1992 / ISO 6535:1991 / ISO 7293:1997 / ISO 7914:2002 / ISO 7915:1991 / ISO 6531:1999 / ISO 8334:1985 / ISO 9518:1998 / ISO 10726:1992 / EN ISO 14982:1998 / EN ISO 3744:1995 / EN ISO 4871:1996 / ISO 9207:1995 / ISO 7182:1984 / ISO 7505:1986

Dieses Produkt erfüllt die Richtlinie 2000/14/EU über die Geräuschemissionen.

	35 cc	40 cc	44 cc
Gemessener Schalleleistungspegel	110 dB (A)	110 dB (A)	110 dB (A)
Garantierter Schalleleistungspegel	112 dB (A)	112 dB (A)	112 dB (A)
Ausstellungsdatum	1 / 2007

Dieses Produkt wurde von der SLG PRÜF- UND ZERTIFIZIERUNGS GMBH, BURGSTÄDTER STRASSE 20, D-09232, HARTMANNSDORF, DEUTSCHLAND geprüft und als mit der Richtlinie 2000/14/EU konformes Produkt eingestuft. BURGSTÄDTER STRASSE 20, D-09232, HARTMANNSDORF, DEUTSCHLAND.

Die technischen Dokumente werden von Homelite Far East Co., Ltd. 24/F/CDW Building, 388 Castle Peak Road, Tsuen Wan, Hongkong aufbewahrt.

Von Homelite Far East Co., Ltd. im September 2006 ausgestellte Konformitätserklärung.
