Vrsta izdelka	Motorna žaga na bencin
Znamka	RYOBI
Model	RCS-3540C
Prostornina cilindra	35 cm³
Nazivna moč	1,6 kW (2,2 KM)
Nazivna hitrost	12 000 vrt/min
Hitrost v prostem teku	2 700 - 3 100 vrt/min
Teža (brez vodila, verige, goriva in olja)	4,4 kg
Dolžina vodila verige	40 cm
Korak verige	9,53 mm
Debelina pogonskega člena	1,27 mm
Tip verige	Fina z nizko nagnjenostjo k odboju
Pogonski zobnik	6 zob
Prostornina rezervoarja za gorivo	310 cm³
Prostornina rezervoarja za olje	210 cm³
Gorivo	Mešanica neosvinčenega bencina (87 oktanov) in sintetičnega olja za 2-taktne motorje (razmerje 50:1)
Zavora verige	Da, vgrajena zavora verige z zaščito rok
Raven zvočnega tlaka (LpA)	100 dB(A)
Izmerjena raven zvočne moči (LWA)	110 dB(A)
Raven vibracij (sprednji ročaj)	4,5 m/s²
Raven vibracij (zadnji ročaj)	7,3 m/s²
Garancija	24 mesecev

Pogosto zastavljena vprašanja - RCS-3540C RYOBI

Kakšno gorivo naj uporabim za motorno žago RYOBI RCS-3540C?

Uporabite mešanico neosvinčenega bencina (oktansko število 87 ali več) in sintetičnega olja za 2-taktne motorje v razmerju 50:1 (2 % olja). Mešajte v homologirani posodi in pred vsakim polnjenjem dobro pretresite.

Kako zaženem motorno žago, ko je hladna?

Preklopite stikalo na VKLOP (I). Prepričajte se, da zavora verige ni vklopljena. 4-krat pritisnite na sesalno gumo. Popolnoma potegnite čok (položaj dušenja). Vlecite vrv za zagon, dokler motor ni pripravljen za zagon (največ 5-krat). Potisnite čok v polovični položaj, nato vlecite, dokler motor ne zažene. Pustite motor teči 15-30 sekund, nato potisnite čok v položaj VKLOP.

Kako nastavim napetost verige?

Ugasnite motor in se prepričajte, da je stikalo v položaju STOP. Popustite montažne vijake vodila verige. Zavrtite vijak za nastavitev napetosti v desno, da napnete verigo, dokler na spodnjem robu vodila ni več zračnosti in da lahko verigo prosto vrtite z roko, ne da bi se zataknila. Zategnite montažne vijake. Redno preverjajte napetost, zlasti po uporabi.

Kdaj naj nabrusim verigo?

Verigo nabrusite, ko so ostružki majhni in prašnati, ko morate za rezanje uporabljati silo ali če veriga reže le na eno stran. Uporabite okroglo pila premera 1,6 mm in držalo pile. Upoštevajte kote brušenja: kot zgornjega roba in kot stranskega roba. Po vsakem brušenju preverite zračnost omejevalnikov globine (0,6 mm).

Kako se izogniti odboju?

Do odboja pride, ko konica vodila verige zadene ob predmet ali se veriga stisne. Da se temu izognete: žago vedno držite z obema rokama, ne režite s konico vodila, trdno držite, uporabljajte verigo z nizko nagnjenostjo k odboju in upoštevajte navodila za rezanje. Vedno nosite zaščitno opremo.

Kakšno olje naj uporabim za mazanje verige in vodila?

Uporabite olje za verigo in vodilo Ryobi ali posebno olje za verige motornih žag. Ne uporabljajte rabljenega ali onesnaženega olja. Rezervoar za olje napolnite vsakič, ko napolnite rezervoar za gorivo. Med uporabo preverite, ali olje pravilno teče po vodilu.

Kaj storiti, če se veriga vrti v prostem teku?

Če se veriga vrti, ko motor deluje v prostem teku, zavrtite vijak prostega teka 'T' v levo, da zmanjšate hitrost. Če težava ne izgine, se obrnite na pooblaščeni servisni center Ryobi. Motorne žage ne uporabljajte, dokler se veriga ne ustavi v prostem teku, saj lahko povzroči hude poškodbe.

Kako očistim zračni filter?

Odstranite pokrov zračnega filtra in nato filter. Očistite ga z mehko krtačo ali stisnjenim zrakom. Če je zelo umazan, ga operite z milnico, sperite in popolnoma posušite, preden ga namestite nazaj. Nikoli ne poganjajte motorja brez zračnega filtra.

Katero svečko uporabiti in kdaj jo zamenjati?

Uporabite svečko Champion RZ7C ali NGK CMR7H z razmikom elektrod 0,64 mm. Zamenjajte jo vsakih 50 ur delovanja ali pogosteje, če je potrebno. Pri zamenjavi odvijte staro, ročno privijte novo, nato jo zategnite s ključem.

Kako shraniti motorno žago za daljše obdobje?

Izpraznite rezervoar za gorivo v homologirano posodo. Zaženite motor in ga pustite teči, dokler se ne ustavi, da odstranite preostalo gorivo. Večkrat pritisnite na sesalno gumo, da izpraznite uplinjač. Izpraznite olje iz rezervoarja za olje. Temeljito očistite motorno žago in jo shranite na dobro prezračevanem mestu, izven dosega otrok.

NAVODILA ZA UPORABO RCS-3540C RYOBI

Vaša nova verižna žaga je bila zasnovana in izdelana v skladu z visokimi standardi Ryobi glede zanesljivosti, enostavnosti uporabe in varnosti uporabnika. Če boste zanjo ustrezno skrbeli, bo delovala dolga leta brez težav.

OPOZORILO

Uporabnik mora prebrati in razumeti uporabniški priročnik. Tako bo nevarnost poškodbe manjša.

POMEMBNO

Servisiranje zahteva izredno pazljivost in znanje, zato naj ga izvaja samo kvalificiran tehnik. Pri servisiranju uporabljajte samo identične Ryobi nadomestne dele. Da zagotovite varno delovanje, morate prebrati in razumeti vsa navodila, preden začnete uporabljati verižno žago.

Upoštevajte vsa varnostna navodila. Če ne boste upoštevali vseh spodaj navedenih navodil, lahko pride do težke telesne poškodbe.

OPOZORILO

Pred uporabo nove žage natančno preberite cel uporabniški priročnik. Bodite pozorni na varnostne predpise in simbole varnostnega alarma za Nevarnost, Opozorilo in Pozor. Varnostni predpisi so namenjeni za vašo varnost in preprečevanje težkih poškodb. Če žago uporabljate pravilno in samo za dela, za katera je namenjena, bo še leta delovala varno in zanesljivo.

OPOZORILO

Poiščite ta simbol, ki opozarja na važne varnostne predpise. Pomeni pozor!! Gre za vašo varnost.

OPOZORILO

Pri uporabi vsakega orodja lahko pride do tega, da v oči priletijo tuji predmeti in povzročijo hude poškodbe. Preden začnete uporabljati električno orodje, si vedno nadenite varovalne naočnike ali zaščitna očala s stranskimi ščitniki, po potrebi pa tudi celostni obrazni ščitnik. Priporočamo, da si nadenete zaščitni vizir preko očal ali standardnih varnostnih očal s stranskimi ščitniki.

Vedno nosite zaščito za oči.

PREBERITE VSA NAVODILA

SPLOŠNA VARNOSTNA NAVODILA

OPOZORILO

Opozorila, nalepke in navodila v tem poglavju uporabniškega priročnika so namenjena za vašo varnost. Če ne boste upoštevali vseh navodil, lahko pride do težke telesne poškodbe. Za varno uporabo tega orodja morate prebrati in razumeti

ta uporabniški priročnik in vse nalepke na orodju. Varnost je kombinacija uporabe zdravega razuma, pazljivosti in poznavanja delovanja žage.

SPOZNAJTE SVOJE ORODJE. Natančno preberite uporabniški priročnik. Spoznajte aplikacije žage in omejitve ter potencialne nevarnosti v zvezi s tem orodjem. VERIŽNE ŽAGE so namenjene samo za žaganje lesa. DO ODSUNKA LAHKO PRIDE, ČE KONEC MEČA dotakne predmeta ali če se zapre les in se verižna žaga zagozdi v rezu. Stik s konico meča lahko v nekaterih primerih povzroči bliskovito hitro povratno reakcijo, ko se meč odsune navzgor in nazaj proti uporabniku. Če se zagozdi veriga žage na vrhu meča, lahko pride do hitrega odsuna meča nazaj proti uporabniku. Vsaka od teh reakcij lahko povzroči, da izgubite nadzor nad žago, posledica tega pa so lahko težje telesne poškodbe. NE zanašajte se izključno na varnostne naprave, vgrajene v žago. Kot uporabnik žage morate izvesti več ukrepov, da pri žaganju ne bi prihajalo do nesreč ali poškodb.

1. Z osnovnim razumevanjem odsuna lahko zmanjšate ali odstranite element presenečenja. Nenadno presenečenje poveča možnost nesreče.
2. Med delovanjem motorja vedno trdno držite žago z obema rokama. Desno roko položite na zadnji ročaj, levo roko pa na prednji ročaj, tako da s palcem in ostalimi prsti obkrožate ročaja verižne žage. Trdno držanje in toga leva roka pomaga, da obdržite nadzor nad žago, če pride do odsuna.
3. Pazite, da na območju, kjer žagate, ni nobenih ovir. NE pustite, da se konica meča dotakne debla, veje, ograje ali neke druge ovire, ob katero bi lahko udarila med vašo uporabo žage.
4. Žagajte pri velikih hitrostih motorja. Med žaganjem naj motor vedno deluje s polno hitrostjo. Do konca pritisnite na stikalo dušilne lopute in vzdržujte stabilno hitrost rezanja.
5. Rok ne stegujte predaleč in ne režite iznad višine prsnega koša.
6. Upoštevajte navodila proizvajalca glede brušenja in vzdrževanja verige žage.
7. Uporabljajte samo tiste nadomestne meče in verige, ki jih priporoča proizvajalec ali enakovredne.

NE ROKUJTE Z VERIŽNO ŽAGO SAMO Z ENO ROKO. Pri uporabi z eno roko lahko pride do resne poškodbe uporabnika, pomočnikov in/ali opazovalcev. Verižna žaga je namenjena za uporabo z obema rokama. ČE STE UTRUJENI, NE UPORABLJAJTE VERIŽNE ŽAGE. Nikoli ne uporabljajte verižne žage, kadar ste utrujeni ali pod vplivom zdravil, drog ali alkohola.

Slovensko

SPLOŠNA VARNOSTNA NAVODILA

UPORABLJAJTE ZAŠČITNO OBUTEV. Nosite oprijeta oblačila, zaščitne rokavice in naprave za zaščito oči, sluha in glave. Med uporabo verižne žage NE STOJTE NA NESTABILNI POVRŠINI: sem spadajo lestve, gradbeni odri, drevesa itd. MED ROKOVANJEM Z GORIVOM BODITE PREVIDNI. Verižno žago pomaknite vsaj za 15 m od mesta polnjenja, preden ponovno zaženete motor. DRUGIH OSEB NE PUSTITE v bližino verižne žage, ko zaganjate ali delate z verižno žago. Ne dovolite, da se opazovalci ali živali približajo delovnemu območju. NE ZAČNITE ŽAGATI, dokler nimate prostega delovnega območja, varne opore za noge in načrtovane poti umika pred padajočim drevesom. Med delovanjem motorja naj bodo VSI DELI TELESA oddaljeni od verige žage. ČE PRENASATE VERIŽNO ŽAGO, POSKRBITE, DA JE MOTOR ZAUSTAVLJEN IN ZAVORA PRITEGNJENA, da se meč in veriga nahajata zadaj, dušilec pa pred telesom. Med prenašanjem verižne žage uporabljajte ustrezno nožnico za meč. NE UPORABLJAJTE VERIŽNE ŽAGE, KI JE POŠKODOVANA, neustrezno regulirana, ali ni popolna oz. varno sestavljena. Pazite, da se veriga žage preneha premikati, ko sprostite stopalko za plin. - IZKLOPITE MOTOR, preden odložite verižno žago. NE pustite, da motor teče brez nadzora. Kot dodatni varnostni ukrep pred odlaganjem žage pritegnite zavoro verige. - IZREDNO PREVIDNI BODITE pri žaganju nizkega grmovja in mladih drevesc, ker se lahko tanjši material ujame na verigo žage in ga lahko vrže proti vam ali pa vas spravi iz ravnotežja. PRI ŽAGANJU VEJE pod napetostjo pazite, da ne odskoči nazaj, da vas ne bo udarila pri sprostitvi napetosti v lesnih vlaknih. ROČAJI NAJ BODO VEDNO suhi, čisti in brez ostankov mešanice olja ali goriva. VERIŽNO ŽAGO UPORABLJAJTE SAMO v dobro prezračenih območjih. NE ŽAGAJTE Z VERIŽNO ŽAGO V DREVESU, za to niste posebej usposobljeni. PRI UPORABI VERIŽNE ŽAGE IMEJTE VEDNO PRI ROKI GASILNI APARAT. UPOŠTEVAJTE navodila proizvajalca glede BRUŠENJA in vzdrževanja verižne žage. UPORABLJAJTE SAMO NADOMESTNE MEČE in verige z nizkim odsunkom, ki se priporočajo za vašo žago. NE prilagajajte napajalne enote ločnemu vodilu ter je

ne uporabljajte za napajanje priključkov ali naprav, ki niso navedene za vašo žago. SHRANITE TA NAVODILA. Pogosto jih preberite in jih uporabljajte, da poučite druge uporabnike. Če nekomu posodite orodje, mu posodite tudi ta navodila.

POSEBNA VARNOSTNA NAVODILA

OPOZORILO

Opozorila, nalepke in navodila v tem poglavju Uporabniškega priročnika so namenjena za vašo varnost. Če ne boste upoštevali vseh navodil, lahko pride do težke telesne poškodbe.

SPLOŠNI VARNOSTNI UKREPI

NE REŽITE TRTE oz. druge nizke podrasti (manj kot 76 mm v premeru). POVRŠINE DUŠILCA SO ZELO VROČE med in po delovanju verižne žage, zato naj bodo vsi telesni deli čim dlje od dušilca. Pri stiku z dušilcem lahko pride do težkih opeklin. - Med delovanjem motorja VEDNO DRŽITE VERIŽNO ŽAGO Z OBEMA ROKAMA. S palcema in prsti vzdržujte trden oprijem ročajev verižne žage. NIKOLI NE DOVOLITE, DA VERIŽNO ŽAGO UPORABLJA NEKDO, ki ni bil ustrezno poučen o njeni pravilni uporabi. To velja tako za izposojene žage, kot za žage v zasebni lasti. ■ PREDEN ZAŽENETE MOTOR, preverite, da se veriga žage ne dotika nobenega predmeta. VERIŽNO ŽAGO UPORABLJAJTE samo v dobro prezračenih območjih.

USTREZNA OBLAČILA ZA VARNOST

• Nosite tesno prilegajoča oblačila. Oblecite močne dolge hlače, škornje in rokavice. Ne nosite nakita, kratkih hlač, sandal in ne hodite bosi. Ne nosite ohlapnih oblačil, ki bi jih lahko potegnilo v motor ali bi se zapletla v verigo ali podrast. Nosite kombinezon, kavbojke ali elastične hlače, narejene iz materiala, odpornega na zareze ali take, ki vsebujejo všitke, odporne na zareze. Lase spnite nad rameni.
• Nosite nedrsečo zaščitno obutev in odporne rokavice, da izboljšate prijem in zaščitite roke. Pri uporabi te naprave nosite zaščito za oči, sluh in glavo.

POLNJENJE Z GORIVOM (NE KADITE!)

Z gorivom ravnajte previdno, da zmanjšate nevarnost požara in opeklin. Gorivo je izredno vnetljivo. Gorivo mešajte in skladiščite v posodi, odobreni za bencin. Gorivo mešajte zunaj, tam kjer ni iskrenja ali plamena.

POSEBNA VARNOSTNA NAVODILA

Izberite gola tla, zaustavite motor in pustite, da se ohladi, preden nalijete gorivo. Počasi zrahljajte pokrovček za gorivo, da sprostite pritisk in preprečite uhajanje goriva okrog pokrovčka. Po polnjenju trdno privijte pokrovček za gorivo. Obrišite polito gorivo na stroju. Preden zaženete motor, se umaknite 15 m proč od mesta polnjenja. ■ Nikoli in pod nobenimi okoliščinami ne poskušajte zažigati polita goriva.

OSNOVNI VARNOSTNI UKREPI NA OBMOČJU REZANJA/DELA

Ne zagajte z verižno žago v drevesu. Ne delajte z lestve: to je izredno nevarno. Ne dovolite, da se opazovalci ali živali približajo delovnemu območju. Medtem ko zaganjate ali delate z verižno žago, ne pustite v bližino drugih oseb.

OPOMBA: Velikost delovnega območja je odvisna od izvajanega dela pa tudi od velikosti drevesa ali obdelovanca. Tako na primer je pri podiranju drevesa potrebno večje delovno območje, kot pri izvajanju drugih rezov, npr. razrezovanju.

POTISNI IN POTEGNI

Reakcijska sila je vedno nasprotna smeri premikanja verige. Zato mora biti uporabnik pripravljen za nadzor POTEGNI, ko reže na spodnjem delu meča in POTISNI, ko reže vzdolž gornjega roba.

OPOMBA: Vaša verižna žaga je v celoti tovarniško testirana. Normalno je, da se na žagi nahajajo rahli ostanki olja.

VARNOSTNI UKREPI PRI VZDRŽEVANJU

Nikoli ne uporabljajte verižne žage, ki je poškodovana, neustrezno regulirana ali ni popolnoma in varno sestavljena.

Pazite, da se verižna žaga preneha premikati, ko sprostite stopalko za plin. Če se verižna žaga premika s hitrostjo prostega teka, je morda potrebno regulirati uplinjač. Glejte "Delovanje - Nastavitev hitrosti prostega teka" v nadaljevanju tega priročnika.

Če se verižna žaga premika s hitrostjo prostega teka tudi po nastavitvi, se obrnite na pooblaščenega serviserja Ryobi, ki vam jo bo nastavil, in je ne uporabljajte, dokler ne bo popravljena.

OPOZORILO

Vse servisiranje verižne žage, razen postopkov, navedenih v navodilih o vzdrževanju v uporabniškem priročniku, mora izvajati osebje, ki je usposobljeno za servisiranje verižnih žag. Če

uporabljate neprimerno orodje za odstranjevanje vztrajnika ali sklopke, ali če pri odstranjevanju sklopke uporabljate neustrezno orodje za držanje vztrajnika, lahko pride do strukturne okvare vztrajnika, to pa lahko povzroči, da razleti vztrajnik in da pride do težkih poškodb.

ODSUNK

Odsunk je nevarna reakcija, ki lahko povzroči težke poškodbe. Ne zanašajte se samo na varnostne naprave, dobavljene z žago. Kot uporabnik verižne žage morate posebej paziti, da pri žaganju ne bi prihajalo do nesreč ali poškodb.

OPOMBA: V poglavju "Delovanje" v nadaljevanju tega priročnika je več podatkov o odsunku in kako se lahko izognete težkim telesnim poškodbam.

SHRANITE PRIROČNIK ZA BODOČE POTREBE.

Slovensko

SIMBOLI

Na svojem orodju boste našli nekatere od sledečih simbolov. Prosimo, da jih preučite in spoznate njihov pomen. Pravilno razumevanje teh simbolov vam bo omogočilo učinkovitejše in varnejše delo z orodjem.

SIMBOL	NAZIV	OZNAKA/RAZLAGA
	Varnostno opozorilo	Opozorila, povezana z vašo varnostjo.
	Preberite uporabniški priročnik	Pred uporabo mora uporabnik prebrati in razumeti uporabniški priročnik. Tako bo nevarnost poškodbe manjša.
	Nosite zašćito za oči, ušesa in glavo.	Pri uporabi tega stroja morate nositi zašćitna očala in opremo za varovanje sluha in glave.
	Ne kadite	Ne kadite, izogibajte se iskrenja ali odprtega plamena.
	Uporablajte z obema rokama	Žago uporablajte tako, da je trdno držite z obema rokama.
	Z eno roko	Ne uporablajteŽage tako, da je držite samo z eno roko.
	Ogljikov monoksid	Motorji proizvajao uglikov monoksid, ki je smrtno nevaren plin brez vona.Žage ne uporablajte v zaptem prostoru.
	Odsunek	NEVARNOST! Pazite na odsunek.
	Stik s konico meça	Izogibajte se stiku s konico meça.
	Nosite rokavice	Pri rokanju z verižnoŽago nosite nedrseće močne zašcitne rokavice.
	Bencin in olje	Uporablajte neosvinčen bencin, namenjen za motorna vozila, z oktanskim številom 87 ([R+M]/2) ali višje. Orodje poganja 2-taktni motor in zahtva, da predhodno naredite mešanico bencina in sintetičnega 2-taktnega olja.
	Ne dovolite, da se vam približajo opazovalci.	Poskrbite, da Bodies opazovalci oddaljeni vsaj 15 m.

Slovensko

TEHNIČNI PODATKI

	35 cc	40 cc	44 cc
Teža - brez meča, verige, goriva ali olja	4,4 kg	4,4 kg	4,4 kg
Zmogljivost posode za gorivo	310 cm3	310 cm3	310 cm3
Zmogljivost posode za olje	210 cm3	210 cm3	210 cm3
Dolžina meča	40 cm	46 cm	50 cm
Korak verige	9,53 mm	9,53 mm	8,26 mm
Debelina verige	1,27 mm	1,27 mm	1,27 mm
Vrsta verige	Nizek profil, nizek	Nizek profil, nizek	Nizek profil, nizek
	odsunek	odsunek	odsunek
Pogonski zobnik	6-zobni	6-zobni	7-zobni
Premik motorja	35 cm3	40 cm3	44 cm3
Nazivna moč	1,6 kW	1,8 kW	2,0 kW
Nazivna hitrost	12000 min-1	12000 min-1	12000 min-1
Hitrost prostega teka motorja	2700 - 3100 min-1	2700 - 3100 min-1	2700 - 3100 min-1
Raven zvočnega tlaka (ISO22868)	100 dB(A)	100 dB(A)	100 dB(A)
Nivo jakosti zvoka (ISO22868)	110 dB(A)	110 dB(A)	110 dB(A)
Vibracije (ISO22867)
- Prednji ročaj	4,5 m/s2	4,5 m/s2	4,5 m/s2
- Zadnji ročaj	7,3 m/s2	7,3 m/s2	7,3 m/s2

OPIS (SL. 1)

1. Ščitnik prednje roke / zavora verige
2. Sprednji ročaj
3. Pokrov valja
4. Gumb vbrizgalke
5. Gumb lopute za hladni zagon
6. Pokrov sklopke
7. Matice za montažo meča
8. Meč
9. Veriga žage z nizkim odsunom
10. Ohišje zaganjalnika / ventilatorja
11. Ročica zaganjalnika
12. Stikalo za vžig
13. Sprožilni gumb
14. Zadnji ročaj
15. Stikalo dušilne lopute
16. Pokrovček olja za verigo
17. Pokrov posode za gorivo

MONTAŽA

OPOZORILO

Če so nekateri deli orodja pokvarjeni ali manjkajo, ga ne uporabljajte, dokler ne nadomestite vseh delov. Če tega opozorila ne boste upoštevali, lahko povzročite resne poškodbe.

OPOZORILO

Ne poskušajte spreminjati orodja ali izdelovati pripomočkov, za katere ta naprava ni predvidena. Take spremembe so primeri nepravilne uporabe in lahko povzročijo nevarnost in težke telesne poškodbe.

OPOMBA: Verižna žaga je v celoti tovarniško testirana. Normalno je, da se na žagi nahajajo rahli ostanki olja. Preberite in odstranite vse obešene etikete in jih shranite z uporabniškim priročnikom.

Glejte sliko 34-43.

Preberite opis zamenjave meča in verige v nadaljevanju tega priročnika.

DELOVANJE

OPOZORILO

Ne dovolite si, da bi bili zaradi dobrega poznavanja stroja nepazljivi. Spomnite se, da lahko že trenutek nepazljivosti povzroči resno poškodbo.

OPOZORILO

Pri delu z orodjem vedno uporabljajte varovalna očala ali varnostna očala s stranskimi ščitniki. Če tega ne storite, vam lahko v oko prileti predmet in povzroči resno poškodbo.

OPOZORILO

Ne uporabljajte sestavnih delov ali pribora, ki ga ne priporoča proizvajalec tega orodja. Uporaba nepriporočenih sestavnih delov ali pribora lahko povzroči resne telesne poškodbe.

Slovensko

DELOVANJE

UPORABA

Orodje lahko uporabljate za naslednja opravila:

Osnovno kleščenje, podiranje in žaganje lesa - Odstranjevanje opornih korenin

GORIVO IN POLNJENJE VARNO RAVNANJE Z GORIVOM

OPOZORILO

Pred dolivanjem goriva morate vedno ugasniti motor. Nikoli ne dolivajte goriva v stroj pri delujočem ali vročem motorju. Pred zaganjanjem motorja se umaknite vsaj 15 m od mesta, kjer ste dolili gorivo. NE KADITE! Neupoštevanje tega opozorila lahko povzroči telesno poškodbo.

OPOZORILO

Preverite puščanje goriva. Če ugotovite puščanje, ga odpravite pred uporabo žage, da preprečite ogenj ali opekline.

Z gorivom vedno ravnajte previdno, ker je zelo vnetljivo. Gorivo vedno dolivajte zunaj, tam kjer ni iskrenja ali plamena. Ne vdihavajte hlapov goriva. Pazite, da vaša koža ne pride v stik z bencinom ali oljem. Pazite, da bencin in olje ne prideta v stik z očmi. Če bencin ali olje prideta v stik z očmi, jih takoj umijte s čisto vodo. Če zatem še vedno občutite draženje oči, takoj poiščite zdravniško pomoč. Takoj očistite polito gorivo.

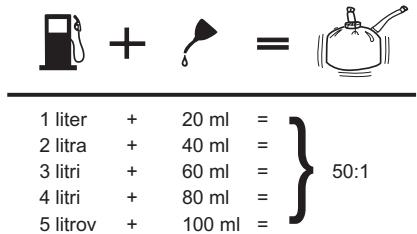

MEŠANJE GORIVA

• Orodje poganja 2-taktni motor, zato morate predhodno narediti mešanico bencina in sintetičnega 2-taktnega olja. Neosvinčen bencin in sintetično 2-taktno strojno olje predhodno premešajte v čisti posodi, odobreni za bencin. Motor je odobren za delovanje z neosvinčenim bencinom, namenjenim za uporabo v motornih vozilih z oktansko vrednostjo 87 (R + M) / 2 ali višjo. Ne uporabljajte nobenih pripravljenih mešanic bencina/olja z bencinskih črpalk, kamor spadajo tudi mešanice bencina/olja za mopede, motorna kolesa itd.
• Uporabljajte izključno sintetično olje za dvotaktne motorje. V bencin vmešajte 2% olja. To je razmerje 50:1. Dobro premešajte gorivo, prav tako tudi pred vsakim dolivanjem.
• Mešajte majhne količine. Ne mešajte večjih količin, kot jih lahko porabite v roku 30 dni. Priporočamo sintetično 2-taktno olje, ki vsebuje stabilizator goriva.

POLNJENJE POSODE ZA GORIVO (SL. 2)

Očistite okolico pokrova posode za gorivo, da preprečite onesnaženje. - Počasi zrahljajte pokrovček za gorivo, da sprostite pritisk in da preprečite uhajanje goriva okrog pokrovčka. Previdno nalijte mešanico goriva v posodo. Pazite, da ne prelijete. - Preden ponovno namestite pokrovček za gorivo, očistite in preglejte tesnilo. Takoj ponovno namestite pokrovček za gorivo in ga ročno zategnite. Obrišite morebitno razlito gorivo. Pred zaganjanjem motorja se umaknite 9 m od mesta, kjer ste dolili gorivo.

OPOMBA: Normalno je, če med prvo uporabo in po njej uhaja dim iz motorja.

DOLIVANJE OLJA ZA MEČ IN VERIGO (SL. 3)

Uporabljajte olje za meč in verigo znamke Ryobi. Namenjeno je za verige in mazalke za verige ter je formulirano tako, da deluje v velikem temperaturnem razponu, ne da bi ga bilo potrebno razredčiti. Verižna žaga običajno porabi približno eno posodo olja na posodo goriva.

OPOMBA: Ne uporabljajte umazanih, rabljenih ali drugače kontaminiranih olj. To bi lahko povzročilo poškodbe oljne črpalke, meča ali verige.

Previdno nalijte olje za meč in verigo v posodo za olje. Vsakič ko napolnite motor z gorivom, napolnite tudi posodo za olje.

PRITEGNITEV ZAVORE VERIGE (SL. 4-5)

Pred vsako uporabo preverite stanje delovanja zavore verige.

Slovensko

DELOVANJE

Z zadnjim delom leve roke vključite zavoro verige, tako da potisnete vzvod zavore verige/ščitnik roke proti meču med hitrim vrtenjem verige. Zavoro verige ponastavite v položaj DELOVANJA tako, da primete gornji del vzvoda zavore verige/ščitnika roke in potegnete proti prednjem ročaju, dokler ne klikne.

OPOZORILO

Če zavora ne zaustavi takoj verige, ali če zavora verige ne ostane v položaju delovanja brez pomoči, odnesite žago v pooblaščeni servisni center, da jo popravijo pred ponovno uporabo.

ZAGON MOTORJA (SL. 6-10)

Zaganjanje se razlikuje glede na to, ali je motor hladen ali topel.

OPOZORILO

Telo naj bo levo od vodila verige. Nikoli ne zakoračite preko žage ali verige, ali se ne stegujte preko vodila verige.

Verižno žago postavite na ravna tla in pazite, da v neposredni bližini ni nobenih predmetov ali ovir, ki bi lahko prišle v stik z mečem in verigo. Da preprečite prehitro obrabo verige, ne dopustite, da bi meč in veriga prišla v stik z umazanijo na tleh. Trdno držite prednji ročaj z levo roko in postavite desno nogo na podnožje zadnjega ročaja.

Zagon hladnega motorja:

Stikalo za vžig nastavite v položaj za DELOVANJE (I). Zagotovite, da je zavora verige v položaju delovanja, tako da potegnete nazaj vzvod/ščitnik roke. Štirikrat do konca pritisnite in sprostite gumb vbrizgalke. Gumb lopute za hladni zagon izvlecite do konca v položaj POLNA MOČ (I+J). Povlecite ročico zaganjalnika, dokler se motor ne poskusi zagnati, vendar ne več kot petkrat. Gumb lopute za hladni zagon potisnite v položaj POLOVIČNA MOČ (I-J). Povlecite ročico zaganjalnika, dokler se motor ne zažene.

OPOMBA: Žaga naj deluje v tem položaju 15-30 sekund, odvisno od temperature.

Gumb lopute za hladni zagon potisnite v položaj DELOVANJE (2).

POZOR

Če ne sprostite delne obremenitve motorja, ko je vzvod zavore verige v položaju zaviranja, bo prišlo

do težke poškodbe naprave. Nikoli ne pritiskajte in držite stikala dušilne lopute, medtem ko je zavora verige v položaju zaviranja.

Zagon toplega motorja:

Stikalo za vžig nastavite v položaj DELOVANJE (I). Zagotovite, da je zavora verige v položaju delovanja, tako da potegnete nazaj vzvod/ščitnik roke. Štirikrat do konca pritisnite in sprostite gumb vbrizgalke. Povlecite ročico zaganjalnika, dokler se motor ne zažene.

ZAUSTAVITEV MOTORJA (SL. 11-12)

Sprostite stikalo dušilne lopute, da ponovno omogočite prosti tek motorja. Za zaustavitev motorja pomaknite stikalo za vžig v položaj ZAUSTAVITEV (STOP). Ne postavljajte verižne žage na tla, dokler se še premika veriga. Za dodatno varnost pritegnite zavoro verige, kadar ne uporabljate žage.

V primeru, da stikalo za vžig ne zaustavi žage, potegnite gumb lopute za hladni zagon v popolnoma izvlečeni položaj (POLNA MOČ / I+I) in pritegnite zavoro verige, da zaustavite motor. Če stikalo za vžig ne zaustavi žage, ko je nastavljeno v položaj za ZAUSTAVITEV, naj vam stikalo za vžig popravijo, preden ponovno uporabite žago, da preprečite nevarne pogoje za delo ali težko telesno poškodbo.

OPOMBA: Po končani uporabi žage vedno sprostite tlak v posodi z odvijanjem in ponovnim zatezanjem pokrovčkov za olje za verigo in za mešanico goriva. Pred uskladiščenjem pustite, da se motor ohladi.

NASTAVITEV HITROSTI PROSTEGA TEKA (SL. 13)

• Če motor vžge, teče in pospešuje, vendar noče teči na prazno, obrnite vijak za hitrost prostega teka "T" v smeri urnih kazalcev, da povečate hitrost prostega teka.
• Če se veriga obrača med prostim tekom, obrnite vijak za hitrost prostega teka "T" obratno od urnih kazalcev, da zmanjšate vrtljaje na minuto pri prostem teku in zaustavite premikanje verige. Če se verižna žaga še vedno premika s hitrostjo prostega teka, se obrnite na pooblaščenega serviserja, ki vam jo bo nastavil, in je ne uporabljajte, dokler ne bo popravljena.

OPOZORILO

VERIŽNA ŽAGA SE NE SME NIKOLI VRTEČI PRI PROSTEM TEKU. Obrnite vijak za hitrost prostega teka "T" obratno od urnih kazalcev, da zmanjšate vrtljaje na minuto, ali pa se obrnite na pooblaščenega serviserja, ki vam jo bo nastavil, in ne uporabljajte naprave, dokler ne bo popravljena. Če se veriga žage vrti pri prostem teku, lahko pride do težkih telesnih poškodb.

Slovensko

DELOVANJE

POVLECI IN POTISNI (SI. 14)

Reakcijska sila žage je vedno nasprotna od smeri premikanja verige. Zato mora biti uporabnik pripravljen za nadzor nad POVLECI, ko reže na spodnjem delu meča, in POTISNI, ko reže vzdolž zgornjega roba.

OPOMBA: Verižna žaga je v celoti tovarniško testirana. Normalno je, da se na žagi nahajajo rahli ostanki olja.

UKREPI ZA PREPREČEVANJE ODSUNKA (SI. 15-16)

OPOZORILO

Do ODSUNKA lahko pride, če se premikajoča veriga dotakne predmeta na zgornjem delu konice meča ali če se zapre les in priščipne verigo žage v rezu. Stik na zgornjem delu konice meča lahko povzroči, da se veriga vkoplje v predmet in da se veriga za trenutek zaustavi. Posledica tega je bliskovito nagla povratna reakcija, ki odsune meč navzgor in nazaj proti uporabniku. Če se veriga žage zagozdi vzdolž konice meča, lahko meč hitro odsune nazaj proti uporabniku. Vsaka od teh reakcij lahko povzroči izgubo nadzora nad žago, posledica tega pa so lahko težke telesne poškodbe.

Ne zanašajte se izključno na varnostne naprave, vgrajene v žago. Kot uporabnik žage morate izvesti več ukrepov, da pri žaganju ne bi prihajalo do nesreč ali poškodb. Za več podatkov glejte Splošna varnostna navodila.

PRIPRAVA NA ZAGANJE

PRAVILNO DRŽANJE ROČAJEV (SI. 17)

OPOZORILO

Nikoli ne uporabljajte levorocnega (navzkrižnega) prijema oz. nobenega položaja, v katerem bi vaše telo ali roka segala preko vodila verige.

OPOZORILO

NE pritiskajte na stikalo dušilne lopute z levo roko in pri tem držite prednji ročaj z desno roko. Nikoli ne dovolite, da bi nek del telesa prišel v vodilo verige med delovanjem žage.

PRAVILEN POLOŽAJ MED ZAGANJEM (SL. 18)

Težo razporedite na obe nogi na trdnih tleh. Levo roko držite tako, da je komolec blokiran v položaju "ravne roke", da bi prenesel silo morebitnega odsunka. Telo naj bo levo od vodila verige. Palec naj se nahaja na spodnji strani ročaja.

VARNOSTNI UKREPI NA DELOVNEM OBMOČJU (SL. 19)

Žagajte samo les ali lesene materiale. Ne žagajte pločevine, plastike, zidovja, nelesenih gradbenih materialov. Nikoli ne dovolite, da bi žago uporabljali otroci. Ne dovolite, da bi žago uporabljala oseba, ki ni prebrala uporabniškega priročnika ali prejela ustreznih navodil za varno in primerno uporabo verižne žage. Pazite, da se vsi - pomočniki, opazovalci, otroci in živali - nahajajo na VARNI RAZDALJI od območja žaganja. Med podiranjem dreves mora biti varna razdalja vsaj dvakrat daljša od višine najvišjih dreves na območju podiranja. Med postopkom razrezovanja debel mora biti razdalja med delavci vsaj 4,5 m. - Vedno žagajte z obema nogama na trdnih tleh, da preprečite izgubo ravnotežja. Ne žagajte na višini iznad prsnega koša, ker je žago, ki jo držite višje, težko nadzirati pred silami odsunka. Ne podirajte dreves blizu električnih žic ali zgradb. Takšne postopke prepustite strokovnjakom. Žagajte samo, kadar sta vidljivost in svetloba takšni, da dobro vidite.

OSNOVNI POSTOPKI DELOVANJA/ZAGANJA

Vadite žaganje malih debel z naslednjo tehniko, da bi pridobili "občutek" za uporabo žage, preden začnete z večjim obsegom dela.

Zavzemite pravilen položaj telesa pred lesom z žago v prostem teku. S pritiskom na stikalo dušilne lopute pospešite delovanje motorja s polno močjo tik pred začetkom rezanja. Začnite rezati z žago ob deblu. Motor naj dela s polnim plinom ves čas rezanja. Pustite, da veriga reže za vas; navzdol izvajajte samo rahel pritisk. Forsiranje lahko povzroči poškodbo meča, verige ali motorja. Takoj ko končate rez, sprostite stikalo dušilne lopute, da omogočite prosti tek motorja. Če pustite, da teče žaga s polno močjo brez rezanja, se lahko po nepotrebnem obrabijo veriga, meč in motor. Ne pritiskajte na žago ob zaključku reza.

PODIRANJE DREVES - NEVARNI DELOVNI POGOJI (SL. 20)

OPOZORILO

Ne podirajte dreves med možnim vetrom ali obilnimi padavinami. Počakajte, da prenehajo težavni vremenski pogoji.

Slovensko

DELOVANJE

Med podiranjem drevesa je pomembno, da upoštevate naslednja opozorila, da bi preprečili možnost težkih telesnih poškodb.

Pri uporabi te naprave nosite zaščito za oči, sluh in glavo (A). Ne podirajte dreves, ki so zelo nagnjena, ali velikih dreves s trhlimi ali odmrlimi vejami, odstopljeno skorjo ali votlimi debli. Taka drevesa vam lahko porinejo ali prevrnejo s pomočjo težke opreme, nato pa jih razrežite. Pazite na porazdelitev in težo težkih vej (B). Očistite podrast okrog drevesa, ki ga želite podreti (C). Ne podirajte dreves blizu električnih žic ali zgradb (D). Upoštevajte smer, v katero sloni drevo (E). Preverite, ali so na drevesu poškodovane ali odmrle veje, ki bi lahko padle in vas udarile med podiranjem drevesa (F). Med zadnjim podiralnim rezom občasno poglejte vrh drevesa, da zagotovite, da bo drevo padlo v želeno smer. Vsi opazovalci naj se nahajajo na varni razdalji (G) (vsaj dvakratni višini drevesa). Pripravite pot za varen umik (H). - Če začne drevo padati v napačno smer ali če se žaga zagozdi ali obtiči med padanjem, pustite žago in rešujte sebe! - Upoštevajte smer vetra, preden začnete podirati drevo. Ne podirajte dreves blizu daljnovodov ali blizu zgradb, ki bi jih lahko udarile padajoče veje ali samo drevo. Delavec z verižno žago naj stoji na zgornji strani terena, saj se bo drevo po podiranju po vsej verjetnosti skotalilo ali zdrsnilo po pobočju navzdol. - Preden začnete izvajati podiralne reze, odstranite umazanijo, kamenje, lubje, žeblje, sponke in žico.

OPOZORILO

NE podirajte dreves blizu daljnovodov ali blizu zgradb, ki bi jih lahko udarile padajoče veje ali samo drevo.

USTREZNI POSTOPKI ZA PODIRANJE DREVESA (SL. 21-24)

1. Izberite pot umika (ali poti v primeru, da pride do blokade izbrane poti). Očistite območje v neposredni okolici drevesa in se prepričajte, da ni ovir na višini načrtovane poti umika. Očistite pot varnega umika približno 135° od načrtovane črte padanja (A).
2. Upoštevajte silo in smer vetra, nagnjenost in ravnotežje drevesa ter lokacijo velikih vej. Te stvari

vplivajo na smer padanja drevesa. Ne poskušajte podirati drevesa po liniji, ki se razlikuje od njegove naravne linije padca (B).

1. Naredite zarezo do okrog 1/3 premera debla s strani drevesa (C). Zareze naredite tako, da so pod pravim kotom z linijo padca. Zarezo morate očistiti, da dobite ravno linijo. Da bi težo lesa odstranili z žage, vedno najprej naredite spodnji rez zareze pred zgornjim rezom.
2. Zadnji podiralni rez (D) naredite naravnost in vodoravno ter vsaj 5 cm nad vodoravnim rezom zareze.

OPOMBA: Nikoli ne režite skozi zarezo. Vedno pustite pas lesa med zarezo in podiralnim rezom (približno 5 cm ali 1/10 premera drevesa). To se imenuje "tečaj" ali "leseni tečaj" (E). Služi za nadzor padca drevesa in preprečuje, da bi drevo zdrsnilo ali padlo nazaj s štora.

Pri drevesih z velikim premerom zaustavite podiralni rez, preden je dovolj globok, da bi drevo padlo ali se sesedlo nazaj na štor. Nato vstavite zagozde iz mehkega lesa ali plastike (F) v rez, tako da se ne dotikajo verige. Počasi zabijajte zagozde noter, da pomagate prevrniti drevo.

1. Ko drevo začne padati, zaustavite verižno žago in jo takoj odložite. Umaknite se po očiščeni poti umika, vendar pazite na dogajanje, da ne bi kaj padlo v vašo smer.

OPOZORILO

Pri izvajanju podiralnega reza nikoli ne prerežite skozi zarezo. Tečaj nadzira padec drevesa: to je del lesa med zarezo in podiralnim rezom.

ODSTRANJEVANJE OPORNIH KORENIN (SL. 25)

Oporna korenina je velika korenina, ki sega od debla drevesa nad zemljo. Pred podiranjem odstranite oporne korenine. Najprej naredite vodoraven rez (A) v oporno korenino, nato pa še navpični rez (B). Nastali odpadni material (C) odstranite z delovnega območja. Potem ko ste odstranili velike oporne korenine, izvedite pravilni postopek za podiranje drevesa.

Glejte poglavje v tem priročniku: “Delovanje - Pravilni postopek za podiranje drevesa”.

RAZREZANJE DEBLA (SL. 26)

Razrezanje je izraz, ki se uporablja za razrezanje podrtega drevesa na ustrezno dolžino debla.

Istočasno režite samo eno deblo. Manjša debla med razrezovanjem podprite na stojalo za zaganje ali drugo deblo. - Področje rezanja naj bo vedno čisto. Pazite, da se med rezanjem noben predmet ne more dotakniti konice meča in verige: to lahko povzroči odsunek (A):

Slovensko

DELOVANJE

• Med operacijo razrezovanja stojte navzgor od debla, zato da se odrezani del debla ne more skotaliti preko vas. Včasih se je nemogoče izogniti zagozdenju (pri standardnih tehnikah rezanja) ali pa je težko predvideti, v katero smer se bo pomaknilo deblo po razrezanju.

RAZREZOVANJE Z ZAGOZDO (SL. 27)

Če je premer lesa dovolj velik, da lahko vstavite mehko zagozdo za razrezovanje (B), ne da bi se dotaknili verige, uporabite zagozdo, ko držala rez odprt in tako preprečila priščipnjenje.

RAZREZOVANJE POD PRITISKOM (SL. 28) (C) DEBLO JE PODPRTO NA ENEM KONCU. (D) DEBLO JE PODPRTO NA OBEH KONCIH.

Prvi rez pri razrezovanju (E) naredite 1/3 skozi deblo in končajte z rezom 2/3 (F) na nasprotni strani. Med razrezovanjem se deblo lahko upogne. Žaga se lahko priščipne in zatakne v deblu, če naredite prvi rez globlji od 1/3 premera debla. Še posebej pazite na debla pod pritiskom (G), da preprečite priščipnjenje meča in verige.

RAZREZ OD ZGORAJ (SL. 29)

Začnite na zgornji strani debla, tako da je spodnji del žage obrnjen proti deblu; izvajajte rahel pritisk navzdol. Pomnite, da bo žaga skušala potegniti proč od vas.

RAZREZ OD SPODAJ (SL. 30)

Začnite na spodnji strani debla, tako da je zgornji del žage obrnjen proti deblu; izvajajte rahel pritisk navzgor.

Med razrezovanjem od spodaj se bo žaga poskušala odriniti nazaj proti vam. Bodite pripravljeni na to reakcijo in trdno držite žago, da obdržite nadzor.

KLEŠČENJE IN OBREZOVANJE DREVESA (SL. 31-32)

Delajte počasi in trdno držite žago z obema rokama. Pazite na trdno oporo nog in ravnotežje. - Med kleščenjem naj se med vami in verigo vedno nahaja drevo. Režite s strani drevesa, nasprotno od veje, ki jo režete. Ne delajte z lestve: to je izredno nevarno. Takšne postopke prepustite strokovnjakom. Ne delajte na višini nad prsnim košem, ker je težko nadzorovati odsun žage, ki jo držite v višjem položaju.

OPOZORILO

Nikoli ne plezajte na drevo, da bi ga oklestili ali obrezali. Ne stojte na lestvi, ploščadi, deblu ali v položaju, ki bi lahko povzročil, da izgubite ravnotežje ali nadzor nad žago.

Pri obrezovanju dreves je pomembno, da ne naredite ravnega reza poleg glavne veje ali debla, dokler niste odrezali veje stran od vas, da bi zmanjšali težo. Tako preprečite, da bi se olupilo lubje z glavnega kraka.

1. Pri prvem rezu razrežite vejo od spodaj do 1/3 (A).
2. Naredite razrez veje od zgoraj, dokler ne pade (B).
3. Končajte z ravnim in natančnim rezom ob glavnem kraku (C), tako da se bo lubje zaraslo nazaj in zacelilo rano.

OPOZORILO

Če so veje, ki jih želite obrezati, nad višino prsnega koša, za to opravilo najemite strokovnega delavca.

ZAGANJE ODSKOČNIH DEBEL (SL. 33)

Odskočno deblo (A) je vsako deblo, veja, ukoreninjen štor ali mlado drevesce, ki je upognjeno pod pritiskom zaradi drugega lesa, tako da skoči nazaj, če odžagamo ali odstranimo les, ki ga zadržuje. Pri podrtem drevesu obstaja velika možnost, da ukoreninjeni štor med prežaganjem debla od štora odskoči nazaj v končni položaj. Bodite pozorni na odskočna debla, ker so nevarna.

OPOZORILO

Odskočna debla so nevarna, saj lahko udarijo delavca ter povzročijo, da izgubi nadzor nad verižno žago. Posledica tega so lahko težke ali usodne poškodbe delavca.

VZDRŽEVANJE

OPOZORILO

Pri vzdrževanju orodja uporabljajte le enake nadomestne dele Ryobi. Uporaba kakršnih koli drugačnih delov je lahko nevarna ali lahko poškoduje izdelek.

OPOZORILO

Ko delate z motornim orodjem ali čistite prah, si vedno nadenite varnostna očala ali zaščitna očala. Če se pri delu dviga prah, nosite tudi protiprašno masko.

SPLOŠNO VZDRŽEVANJE

Izogibajte se uporabi topil za čiščenje plastičnih delov. Večina plastičnih materialov je občutljivih na mnoge vrste komercialno dostopnih topil in jih z njihovo uporabo lahko poškodujemo. Za odstranjevanje umazanije, prahu, olja, masti in podobnega uporabljajte čisto krpo.

VZDRŽEVANJE

OPOZORILO

Pazite, da zavorne tekočine, bencin, izdelki na petrolejski osnovi, olja za penetriranje ipd. nikoli ne pridejo v stik s plastičnimi deli. Kemikalije lahko poškodujejo, oslabijo ali uničijo plastiko, kar ima lahko za posledico tudi resne telesne poškodbe.

MAZANJE

Vsi ležaji v tem orodju so podmazani z dovolj veliko količino visoko kakovostnega maziva, da lahko ob običajnih pogojih delovanja zdržijo do konca življenjske dobe izdelka. Dodatno podmazovanje zato ni potrebno.

ZAMENJAVA MEČA IN VERIGE (SL. 34-43)

NEVARNOST

Nikoli ne zaženite motorja, preden montirate meč, verigo, pokrov pogona in ohišje sklopke. Če niso vsi deli na svojem mestu, lahko sklopka odleti ali eksplodira in povzroči težke poškodbe uporabnika.

OPOZORILO

Da bi se izognili telesnim poškodbam, preberite in preučite vsa varnostna navodila v tem poglavju.

• Preden začnete delati na žagi, vedno postavite stikalo v položaj za ZAUSTAVITEV "m". Zagotovite, da ni pritegnjena zavora verige tako, da vzvod zavore verige/ročni ščitnik potegnete proti prednjemu ročaju, v položaj za DELOVANJE.

OPOMBA: Pri zamenjavi meča ali verige vedno uporabljajte ustrezen meč in verigo.

Med rokovanjem z verigo in mečem nosite rokavice. Ti sestavni deli so ostri in lahko vsebujejo iglice. - Odstranite montažne matice z meča s pomočjo priloženega kombiniranega ključa. Odstranite pokrov sklopke. - Odstranite meč in verigo z montažne površine. Odstranite staro verigo z meča. - Novo verigo žage namestite v zanko in poravnajte morebitne strline. Rezalni zobje (A) naj gledajo v smeri vrtenja verige (B). Če gledajo navzdol, preobrnite zanko. - Pogonske člene verige (C) namestite v utor meča (D), kot kaže slika. - Verigo namestite tako, da se nahaja zanka za mečem. - Verigo držite v položaju na meču in namestite zanko okrog zobnika (E). - Meč pritrdite poravnano z montažno površino, tako da se čepki meča nahajajo v dolgi zarezi na meču.

OPOMBA: Ko nameščate meč na zatič (F), pazite, da se nastavitveni vijak (G) nahaja v luknji za zatezanje verige (H).

• Ponovno namestite pokrov sklopke (I) in matice za montažo meča (J). Ročno zategnite matice za montažo meča. Meč se mora prosto gibati zaradi nastavitve zategnjenosti. Ohlapnost verige odpravite z obračanjem vijaka za napenjanje verige (K) v smeri urinega kazalca, dokler se veriga dobro ne prilagodi meču, s pogonskimi členi v utoru meča. Dvignite konico meča, da preverite povešenost. Sprostite konico meča in obrnite vijak za zatezanje verige za 1/2 obrata v smeri urnih kazalcev. Ponavljajte ta postopek, dokler ne odpravite povešenosti.
• Konico meča držite navzgor in dobro zategnite matice za montažo meča.

Veriga je pravilno zategnjena, ko ni nobene povešenosti na spodnji strani meča, ko je veriga dobro nameščena, vendar jo lahko obračamo z roko brez zatikanja. Preverite, da ni pritegnjena zavora verige.

OPOMBA: Če je veriga preveč zategnjena, se ne bo vrtela. Rahlo zrahljajte matice na meču in vijak za nastavitev zategnjenosti obrnite za 1/4 obrata v nasprotni smeri urinega kazalca. Konico meča držite navzgor in ponovno trdno zategnite matice meča. Preverite, ali se veriga vrti brez zatikanja.

NASTAVITEV ZATEGNJENOSTI VERIGE (SL. 44-46)

OPOZORILO

Nikoli se ne dotikajte ali nastavljajte verige med delovanjem motorja. Veriga žage je zelo ostra. Med vzdrževanjem verige vedno nosite zaščitne rokavice.

Zaustavite motor, preden začnete nastavljati zategnjenost verige. Zagotovite, da so matice za montažo meča zrahljane na ročno zategnjenost. Vijak za zategovanje verige obrnite v smeri urinega kazalca, da zategnete verigo.

OPOMBA: Hladna veriga je pravilno zategnjena, ko ni nobene povešenosti na spodnji strani meča, ko je veriga dobro nameščena in jo lahko obračamo z rokami brez zatikanja.

Vedno kadar ploskve pogonskih členov (A) visijo izven utora meča, ponovno zategnite verigo.

OPOMBA: Med normalnim delovanjem žage se poveča temperatura verige. Pogonski členi pravilno zategnjene tople verige visijo iz utora meča za približno 1,25 mm. Pri ugotavljanju pravilne zategnjenosti tople verige lahko kot vodilo uporabite konico kombiniranega ključa.

VZDRŽEVANJE

OPOMBA: Nove verige se rade raztegnejo, zato pogosto preverjajte zategnjenost verige in jo po potrebi zategnite.

POZOR

Veriga, ki je bila zategnjena še topla, je lahko pretesna, ko se ohladi. Pred naslednjo uporabo preverite "hladno zategnjenost".

VZDRŽEVANJE VERIGE (SL. 47-48)

POZOR

Preden začnete delati na žagi, preverite, ali je stikalo v položaju za zaustavitev "m". Pri tej žagi uporabljajte verigo z nizkim odbojem. Veriga s hitrim rezanjem zmanjšuje odboj pri primernem vzdrževanju.

Da bi veriga rezala gladko in hitro, jo ustrezno vzdržujte. Verigo je potrebno nabrusiti, ko so delci žagovine majhni in prašnati, če je treba verigo s silo potiskati skozi les med žaganjem ali če veriga reže v stran. Med vzdrževanjem verige upoštevajte naslednje:

Neustrezen kot piljenja stranske plošče lahko poveča nevarnost močnega odboja. Razmak vodilnih zob (A).

• Premajhen povečuje možnost odboja.
• Ne dovolj majhen zmanjšuje sposobnost za rezanje.
• Če rezalni zobje udarijo ob trde predmete, kot so žeblji in kamenje, oz. če jih poškodujeta blato ali pesek na lesu, naj vam v pooblaščenem servisu nabrusijo verigo.

OPOMBA: Pri zamenjavi verige preglejte, ali je obrabljen ali poškodovan pogonski zobnik (B). Če so na navedenih območjih opazni znaki obrabe ali poškodb, naj vam v pooblaščenem servisu zamenjajo pogonski zobnik.

OPOMBA: Če po prebranih spodnjih navodilih ne boste popolnoma razumeli pravilnega postopka za brušenje verige, naj vam v pooblaščenem servisnem centru verigo nabrusijo ali zamenjajo s priporočeno verigo z nizkim odbojem.

BRUŠENJE REZALNIH ZOB (SL. 49-52)

Deli rezalnega zoba:

(A) Rezalni kot

(B) Stranska plošča

(C) Vodilni zob

(D) Konica

(E) Žleb

(F) Peta

(G) Luknja za zakovice

(H) Gornja plošča

Pazite, da obrusite vse rezalne zobe pod določenimi koti in na isto dolžino, saj samo enaki rezalni zobje zagotavljajo hitro rezanje.

OPOZORILO

Veriga žage je zelo ostra. Med vzdrževanjem verige vedno nosite zaščitne rokavice, da preprečite resne telesne poškodbe.

Pred brušenjem zategnite verigo. Glejte Nastavitev zategnjenosti verige. - Uporabite okroglo pilo premera 1,6 mm in držalo (ni priloženo). Vse piljenje izvajajte na sredini meča. Pila naj bo poravnana z gornjo ploščo zoba. Ne dopustite, da se pila spušča ali pozibava. - Uporabite rahel, vendar trden pritisk. Zamahujte s pilo proti prednjemu kotu zoba. Pri vsakem povratnem potegu dvignite pilo stran od jekla. Na vsakem zobu naredite nekaj trdnih potegov. Vse rezalne zobe na levi strani (A) pilite v eni smeri. Nato se pomaknite na drugo stran in pilite rezalne zobe na desni strani (B) v nasprotni smeri. Z žičnato krtačko odstranite opilke s pile.

POZOR

Topa ali nepravilno nabrušena veriga lahko povzroči preveliko hitrost motorja med rezanjem, posledica tega pa so lahko težke poškodbe motorja.

OPOZORILO

Neustrezno brušenje verige povečuje možnost odsunka.

OPOZORILO

Če ne zamenjate ali popravite poškodovane verige, lahko pride do težke telesne poškodbe.

KOT PILJENJA GORNJE PLOŠČE (SL. 53)

(A) PRAVILEN 30° - držala za pilo so označena z vodilnimi oznakami za pravilno poravnavo pile, ki omogočajo pravilen kot gornje plošče. (B) MANJ KOT 30° - za prečno rezanje. (C) VEČ KOT 30° - resast rob hitro otopi.

KOT STRANSKE PLOŠČE (SL. 54)

(D) PRAVILEN 80° - nastane samodejno, če v držalu za pilo uporabite pilo pravilnega premera. (E) KLJUKA - "zagrabi" in hitro otopi, povečuje nevarnost ODSUNKA. Nastane, če uporabite pilo s premajhnim premerom ali če pilo držite prenizko. (F) NAGNJEN NAZAJ - zahteva prevelik podajalni pritisk, povzroča preveliko obrabo meča in verige. Nastane, če uporabite pilo s prevelikim premerom ali če pilo držite previsoko.

Slovensko

VZDRŽEVANJE

VZDRŽEVANJE RAZMAKA VODILNIH ZOB (SL. 55-57)

Vzdržujte razmak 0,6 mm med vodilnimi zobmi. Za merjenje razmaka med vodilnimi zobmi uporabite merilnik globine (A). Pri vsakem piljenju verige preverite razmak med vodilnimi zobmi. Za enakomerno znižanje vseh vodilnih zob uporabite ploščato pilo (B) (ni priložena) in skobljič za vodilne zobe (C) (ni priložen). Uporabite 0,6 mm skobljič za vodilne zobe. Potem ko ste znižali vse vodilne zobe, jim povrnite prvotno obliko, tako da zaoblite prednji del. Pazite, da ne poškodujete sosednjih pogonskih členov z robom pile. Vodilne zobe morate s ploščato pilo prilagoditi v isti smeri, kot je bil piljen sosednji rezalni zob z okroglo pilo. Pazite, da se ne dotaknete lica rezalnega zoba s ploščato pilo, medtem ko prilagajate vodilne zobe.

VZDRŽEVANJE MEČA (SL. 58)

POZOR

Pazite, da se veriga zaustavi, preden izvajate kakršnakoli dela na žagi.

Po vsakem tednu uporabe obrnite meč na žagi, da porazdelite obrabo in čimbolj podaljšate življenjsko dobo meča. Meč morate očistiti vsak dan uporabe in preveriti njegovo obrabo oz. poškodbe.

Resaste ali igličaste tirnice meča so normalna pojava obrabe meča. Takšne napake morate zgladiti s pilo, takoj ko se pojavijo.

Zamenjati je treba vsak meč z eno od naslednjih napak:

• Obraba znotraj tirnic meča, ki omogoča, da veriga leži postrani; Upognjen meč; Razpokane ali zlomljene tirnice; Razširjene tirnice.

Poleg tega vsak teden namažite meč (z zobnikom na konici). S pomočjo injekcije za mazanje vsak teden podmazite v luknjico za mazanje. Obrnite meč in preverite, da v luknjah za mazanje (A) in utoru verige ni umazanije.

POZOR

Pred ponovnim sestavljanjem preverite, ali je zračni filter pravilno nameščen v pokrovu zračnega filtra. Nikoli ne pustite teči motorja brez zračnega filtra, sicer bi lahko prišlo do težke okvare.

ČIŠČENJE ZRAČNEGA FILTRA (SL. 59-60)

NASTAVITEV UPLINJAČA (SL. 61-63)

Pred nastavitvijo uplinjača:

Za čiščenje prezračevalnih odprtin pokrova zaganjalnika uporabite ščetko ali stisnjen zrak. Čiščenje zračnega filtra (A). Glejte Čiščenje zračnega filtra v poglavju Vzdrževanje v tem priročniku. Pustite, da se motor ogreje pred nastavitvijo hitrosti prostega teka motorja.

OPOZORILO

Vremenski pogoji in nadmorska višina lahko vplivajo na uplinjač. Ne dovolite, da se opazovalci med nastavitvijo uplinjača približajo verižni žagi.

Nastavitev hitrosti prostega teka - Z nastavitvijo hitrosti prostega teka nadzirate odprtost dušilnega ventila med sprostitvijo stikala dušilne lopute. Za nastavitev:

Vijak za hitrost prostega teka "T" obrnite v smeri urnih kazalcev, da povečate hitrost prostega teka. Vijak za hitrost prostega teka "T" obrnite v nasprotni smeri urnih kazalcev, da zmanjšate hitrost prostega teka. Naredite poskusni rez, nato pa nastavite iglo H za najboljšo moč rezanja, ne za maksimalno hitrost. Igla H je omejena na 1/4 obrata.

OPOZORILO

VERIŽNA ŽAGA SE NE SME NIKOLI VRTETI PRI PROSTEM TEKU. Če se veriga žage vrti pri prostem teku, lahko pride do težkih telesnih poškodb.

ČIŠČENJE ZAGANJALNIKA (SL. 62)

Za čiščenje odpadkov iz prezračevalnih odprtin (B) sestava zaganjalnika uporabite ščetko ali stisnjen zrak.

ANTIFRIZNI MEHANIZEM UPLINJAČA (SL. 64-65)

Verižna žaga je opremljena s prezračevalno loputo na desni strani pokrova valja, ki omogoča dovod toplega zraka iz motorja v uplinjač in preprečuje zmrzovanje pri hladnih pogojih delovanja. Uporaba verižne žage pri temperaturah od 0 °C do 5 °C in pri visoki vlažnosti lahko povzroči nastajanje ledu v uplinjaču. To lahko povzroči, da se zmanjša storilnost motorja in/ali da motor ne deluje enakomerno. Pri uporabi pod takimi okoliščinami morate verižno žago pred začetkom uporabe nastaviti na način proti zmrzovanju.

Preklop na način proti zmrzovanju:

Stikalo za vžig nastavite v položaj za IZKLOP (100). Odstranite pokrov zračnega filtra (A). Odstranite zračni filter. Dvignite gumb lopute za hladni zagon (E) in ga odstranite iz pokrova valja (C). Zrahljajte pet vijakov za pritrditev pokrova valja. Odstranite pokrov valja.

VZDRŽEVANJE

• Odstranite pokrovček proti zmrzovanju (D), ki se nahaja na desni strani pokrova valja, tako da ga pritisnete s prstom.
• Pokrovček proti zmrzovanju nastavite tako, da znak "snega" gleda navzgor, nato pa ga vrnite v začetni položaj na pokrovu valja.
• Ponovno namestite pokrov valja in privijte vijake za pritrditev.
• Ponovno namestite gumb lopute za hladni zagon, zračni filter in pokrov zračnega filtra.

OPOZORILO

Če ni nevarnosti nastajanja ledu, napravo vedno vrnite v normalni način delovanja. Če bi verižno žago uporabljali v načinu proti zmrzovanju tudi takrat, ko se temperatura zviša in vrne na normalno, lahko pride do tega, da motor ne bo dobro vžgal ali pa ne bo deloval z normalno hitrostjo.

ČIŠČENJE MOTORJA (SL. 66-67)

Občasno s stisnjenim zrakom ali ščetko očistite rebra valja (B) in rebra vztrajnika (A). Zaradi nečistoč na valju lahko pride do nevarnega pregrevanja motorja.

OPOZORILO

Nikoli ne zaganjajte žage, ne da bi bili vsi deli, vključno s pokrovom pogona in ohišjem zaganjalnika, trdno pritrjeni na svojem mestu. Ker se deli lahko odlomijo in letijo naokrog, prepustite popravila vztrajnika in sklope osebju pooblaščenega servisa, ki je bilo za to usposobljeno v tovarni.

OPOMBA: Če opazite zmanjšano moč delovanja orodja na plinski pogon, obstaja možnost, da so ostanki ogljika blokirali odprtine za izpuh in dušilec. Da bi ponovno vzpostavili normalno storilnost, odstranite te obloge.

PREVERJANJE FILTRA ZA GORIVO (SL. 68)

Občasno preverjajte filter (B) za gorivo. Če je umazan ali poškodovan, ga zamenjajte.

ZAMENJAVA VŽIGALNE SVEČKE (SL. 69)

Motor je opremljen z vžigalno svečko Champion RZ7C ali NGK CMR7H z elektrodno režo 0,64 mm. Uporabite enak nadomestni del in ga zamenjajte vsakih 50 ur, po potrebi pa tudi pogosteje.

Vžigalno svečko zrahljajte tako, da jo s ključem (A) obračate nasprotno od smeri urnih kazalcev. Odstranite vžigalno svečko. Ročno privijte novo svečko z obračanjem v smeri urnih kazalcev. Dobro zategnite s ključem (B).

OPOMBA: Pazite, da svečke ne privijete v nasprotni smeri. Nasprotno privijanje bi resno poškodovalo valj.

PREGLED/ČIŠČENJE OMEJEVALCA ISKRENJA IN IZPUŠNE ODPRTINE DUŠILCA (SL. 70)

Dušilec je opremljen z omejevalcem iskrenja. Okvarjeni omejevalec iskrenja lahko povzroči nevarnost požara. Zaslon omejevalca iskrenja se lahko umaže pri normalni uporabi in ga je zato treba pregledati vsak teden in ga po potrebi očistiti. Poskrbite, da bosta dušilec in omejevalec iskrenja na vaši žagi vedno v dobrem stanju.

OPOZORILO

Površine dušilca so zelo vroče med in po delovanju verižne žage. Da se izognete težkim telesnim poškodbam, naj bodo vsi telesni deli čim dlje od dušilca.

Pustite, da se dušilec ohladi. - Odstranite zvezdasti vijak (E) in 8 mm matice (D), ki pridržujejo pokrov dušilca; odstranite pokrov dušilca (C) in omejevalec iskrenja (A). - Če je omejevalec iskrenja umazan, ga očistite z majhno žičnato krtačko. Zamenjajte zaslon omejevalca iskrenja, če je razpokan ali drugače poškodovan. - Odstranite dušilec (B). Ploščati izvijač vstavite v izpušno odprtino dušilca in odstranite morebitne obloge ogljika. Istočasno obrišite obloge ogljika v izpušni odprtini dušilca in v izpušni odprtini valja. - Ponovno namestite dušilec, omejevalec iskrenja in pokrov dušilca. - Ponovno namestite zvezdasti vijak in matice za pritrditev.

PREGLED IN ČIŠČENJE ZAVORE VERIGE (SL. 71-72)

• Odstranite pokrov sklopke in očistite sestavne dele zavore verige (A). Preverite obrabo zavornega traku (C) in ga zamenjajte, če je obrabljen ali poškodovan. Debelina traku ne bi smela biti manjša od 0,6 mm, oz. obrabljena do polovice.
• Skrbite za čistočo mehanizma zavore verige in rahlo podmazujte drogovje (B).
• Po servisiranju ali čiščenju vedno preizkusite delovanje zavore verige. Za več podrobnosti glejte Delovanje verige zavore. Preverite lovilec verige (D) in ga zamenjajte, če je poškodovan.

OPOZORILO

Celo pri vsakodnevnem čiščenju mehanizma se ni mogoče zanesti na to, da bo delovala zavora verige pod pogoji na terenu. Uporabljajte pravilne tehnike čiščenja.

Slovensko

VZDRŽEVANJE

SHRANJEVANJE VERIŽNE ŽAGE (ZA 1 MESEC ALI DLJE)

Izpraznite vsebino posode za gorivo v vsebnik, ki je primeren za bencin. Pustite delovati motor, dokler se ne zaustavi. Na ta način se odstrani vsa mešanica goriva in olja, ki bi lahko postala postana in povzročila obloge smole v sistemu za gorivo. Večkrat pritisnite gumb vbrizgalke, da odteče gorivo iz uplinjača.

Vse olje meča in verige odtočite iz rezervoarja v posodo, odobreno za olje. Očistite vse tujke iz žage. - Shranite v dobro prezračen prostor, ki ni dostopen otrokom.

OPOMBA: Hranite proč od jedkih sredstev, kot so kemikalije za vrtnarjenje in soli za odmrzovanje.

Upoštevajte krajevne predpise glede varnega skladiščenja in rokovanja z bencinom. Odvečno gorivo uporabite za druge naprave s pogonom na 2-taktne motorje.

ODPRAVLJANJE TEŽAV

ČE SLEDEČE REŠITVE NE ODPRAVIJO NASTALIH TEŽAV, SE OBRNITE NA POOBLAŠČENEGA SERVISERJA.

TEŽAVA	MOŽEN VZROK	REŠITEV
Motor noće vžgati. [Preverite ali je stikalo za vžig v položaju delovanje "I").	Ni iskre.	Preverite iskrenje. OdstranitePokrov zračnega filtra. Odstranitevizigalno svečko iz valja. Ponomno pritrditežicovizgalne svečke in namestite svečko na vrh valja tako, da se njen kovinski del dotika valja. Povlecite ročicozaganjalnika in poglejte, če se vžigalni svečki pojav iskra. Če ni iskre, je treba test ponoviti z novovizigalno svečko.
	Motor je zalit z gorivom.	Odstranitevizigalno svečko pri izključenem stikalu za vžig. Gumb dušilne lopute pomaknine v položaj delovanja (pritsinjen do konca) in 15 do 20 krat povlecite ročicozaganjalnika. Na ta način boste očistili odvečno gorivo iz motorija. Očistite in ponovno namestitevizigalno svečko. Stikalo za vžig pomaknine v položaj za delovanje (I). Štirikrat pritsinite in spustite gumb vbrizgalke. Trikrat povlecitezaganjalnik za gumbom lopute za hladni zagon v položaju za delovanje. Če motor ne vžge, pomaknine gumb lopute za hladni zagon v položaj za POLOVIĆNO MOC in ponovite normalni postopek zaganjanja. Če motorja še vedno ne morete zagnati, ponovite postopek z novovizigalno svečko.
Motor vžge, vendar ne pospešuje pravilno.	Uplinjač je potrebno nastaviti na "L" (nizek brizg).	Obrnite se na pooblasčenegasersiverja, ki ham bo nastvil uplinjač.
Motor vžge in ugasne.	Uplinjač je potrebno nastaviti na "L" (nizek brizg).	Obrnite se na pooblasčenegasersiverja, ki ham bo nastvil uplinjač.
Motor vžge, vendar ne deluje pravilno pri veliki hitrosti.	Uplinjač je potrebno nastaviti na "H" (visok brizg).	Obrnite se na pooblasčenegasersiverja, ki ham bo nastvil uplinjač.
Motor ne doseze pelehitrosti in/ali oddaja preveč dima.	Mešanica olje/gorivo ni primerna.	Uporabite sveže gorivo in pravlino razmerje 2-taktne mešanice olja.

Slovensko

ODPRAVLJANJE TEŽAV

ČE SLEDEČE REŠITVE NE ODPRAVIJO NASTALIH TEŽAV, SE OBRNITE NA POOBLAŠČENEGA SERVISERJA.

TEŽAVA	MOŽEN VZROK	REŠITEV
Motor ne doseže polnehitrosti in/ali oddaja prevečdima.	Umazan zračni filter.Umazan omejevalc iskrenja.Uplinjač je potrebno nastaviti na "H"(visok brizg).	Očistete zračni filter. Glejte Čišćenje zračnega filtrav v poglavju Vzdřevanje v tem priročniku.Očistete omejevalc iskrenja. Glejte Čišćenje omejevalca iskrenja v poglavju Vzdřevanje tega priročnika.Obrnite se na pooblašćenega serviserja, kiham bo nastvil uplinjač.
Motor vžge, teče inpospěšuje, vendar ne tečenaprazno.	Uplinjač je potrebno nastaviti nahitrost prostega teka.	Vijak za hitrost prostega teka "T" obrniteobratno od urnih kazalcev, da zmanjsatehitrost. Glejte Nastavitev uplinjača v poglavju Vzdřevanje tega priročnika.
Veriga se vrti pri prostemteku.	Uplinjač je potrebno nastaviti nahitrost prostega teka.Pušćanje zraka v sistemu za dovod.	Vijak za hitrost prostega teka "T" obrniteobratno od urnih kazalcev, da zmanjsatehitrost. Glejte Nastavitev uplinjača v poglavju Vzdřevanje tega priročnika.V pooblašćenem servisnom centru vprašajte zapribor za obnovo.
Med delovanjem sta mečin veriga vroča in oddajatadim.	Posoda za olje je prazna.Prevelika zategnjenos terige.Mazalka ne deluje.Zamašeni dotoki olja.	Posodo z oljem morate napolniti vsakič, ko napolnite posodo z gorivom.Verigo zategnine po navodilih v točki"Nastavitev zategnjenos terige" iz poglavjavzdřevanje v tem priročniku.Pustite, da motor deluje 30 do 45 sekund spolovico moči. Zaustavitežago in preverite ali teče olje iz meča. Če je prisotno olje, je morda veriga topa ali pa je meč poškodovan.OdstranitePokrov sklopek in plošćo meča in očistite dovode olja s šćetko s togimi dlakami.
Motor vžge in teče, vendarese veriga ne vrti.	Pritegnjena je zavora verige.Prevelika zategnjenos terige.Meč in veriga sta nepravlino sestavljena.Meč in/ali veriga sta poškodovana.Poškodovani zobje pogonskega zobnika	Sprostite zavoro verige.Glejte Pritegnitev zavore verige v poglavju Vzdřevanje tega priročnika.Zategnine verigo po navodilih v točki"Nastavitev zategnjenos terige" poglavjavzdřevanje v tem priročniku.Glejte Zamenjava meča in verige v poglavju Vzdřevanje tega priročnika.Preverite meč in verigo glede poškodb.Obrnite se na pooblašćen servisi center, daham zamenjajo pogonski zobnik.

Hrvaščina

Zahvaljujemo se vam, da ste kupili izdelek Ryobi.

Vaša motorna žaga je zasnovana in izdelana na podlagi visokih izvedbenih meril podjetja Ryobi, zaradi česar je orodje, ki je zanesljivo, enostavno za uporabo in varno. Če boste zanjo pravilno skrbeli, boste imeli koristi od orodja, ki vam bo zvesto služilo vrsto let.

OPOZORILO

Da bi zmanjšali tveganje za poškodbe, je nujno, da natančno preberete in razumete ta uporabniški priročnik.

POMEMBNO

Vzdrževanje zahteva veliko pozornosti in dobro poznavanje orodja: opraviti ga mora usposobljen tehnik. Pri zamenjavi uporabite originalne nadomestne dele Ryobi. Za popolno varnost pri delu prosimo, da pred začetkom uporabe motorne žage preberete in razumete vsa navodila. Upoštevajte vsa varnostna pravila. Neupoštevanje spodnjih varnostnih pravil lahko povzroči hude telesne poškodbe.

OPOZORILO

Pred uporabo motorne žage natančno in v celoti preberite ta uporabniški priročnik. Posebno pozornost posvetite navodilom in varnostnim simbolom, ki označujejo nevarnost, opozorilo in svarilo. Ta varnostna navodila so namenjena vaši zaščiti in preprečevanju morebitnih hudih poškodb. Pravilna uporaba žage za namen, za katerega je namenjena, vam bo omogočila dolgoletno varno uporabo zanesljivega orodja.

OPOZORILO

Vodilno ploščo je treba zamenjati v naslednjih primerih:

pri obrabljenem notranjem utoru, ko veriga pada na eno stran; če je plošča upognjena; če so utori počeni ali zlomljeni; če so se utori razširili.

Vodilno ploščo (in verižno kolo) enkrat na teden namažite z vbrizgavanjem maziva v mazalno odprtino. Obrnite vodilno ploščo in preverite, ali niso zamašene mazalne odprtine (A) in utor verige.

OPOZORILO

Pred ponovnim sestavljanjem preverite, ali je zračni filter pravilno nameščen v ohišju filtra. Nikoli ne zaganjajte motorja brez zračnega filtra; lahko pride do resne poškodbe motorja.

ČIŠČENJE ZRAČNEGA FILTRA (sl. 59 in 60)

NASTAVITEV KARBURATORJA (sl. 61 - 63)

Pred nastavitvijo karburatorja:

• S krtačo ali stisnjenim zrakom očistite prezračevalne odprtine pokrova zaganjalnika. Očistite zračni filter (A). Glejte poglavje Čiščenje zračnega filtra v razdelku Vzdrževanje tega navodila. Pustite, da se motor segreje, šele nato nastavljajte prosti tek motorja.

OPOZORILO

Vsi izdelki znamke Ryobi imajo garancijo za napake v izdelavi in neustrezne sestavne dele za obdobje 24 mesecev od datuma, ki je naveden na originalnem računu, ki ga je prodajalec izdal končnemu uporabniku.

Staranje, ki ga povzroča običajna raba in obraba izdelka, njegova nepooblaščena ali neustrezna uporaba ali vzdrževanje, ali preobremenitev, je izvzeto iz te garancije. Enako velja tudi za dodatno opremo, kot so baterijski vložki, žarnice, rezila, pribor, vrečke, ipd.

Če pride v garancijskem roku do napake v delovanju izdelka, vas prosimo, da ga NERAZSTAVLJENEGA, skupaj z dokazilom o nakupu, odnesete vašemu prodajalcu ali v najbližji Ryobi servisni center.

Ta garancija nikakor ne vpliva na vaše pravice, ki vam jih v zvezi z neustreznimi izdelki daje zakon.

POGOJI GARANCIJE

Ta izdelek Ryobi je v garanciji za vse napake v obdobju štiriindvajset (24) mesecev od datuma, ki je naveden na originalnem računu, ki ga je prodajalec izdal končnemu uporabniku.

Poškodbe, nastale zaradi nenormalne uporabe, neprimernega ali nedovoljenega koriščenja ali vzdrževanja ali prevelike obremenitve, niso vključene v to garancijo, prav tako ne dodatki, kot so baterije, žarnice, rezila, pribor, torbe itd.

V primeru, da v garancijskem obdobju orodje deluje nepravilno, izdelek, ki ga NISTE RASTAVLJALI, skupaj z dokazilom o nakupu pošljite vašemu dobavitelju ali najbližjemu pooblaščenemu Ryobi servisu. Vaše pravice, ki se nanašajo na neispravne izdelke, s to garancijo niso omejene.

GARANCIJSKI POGOJI

Ta izdelek Ryobi je zajet z garancijo proizvajalca v trajanju štiriindvajset (24) mesecev od datuma originalnega računa, ki ga je izdal prodajalec kupcu, in krije napake pri izdelavi.
