Ürün Tipi	Benzinli Motorlu Testere
Marka	RYOBI
Model	RCS-3540C
Silindir Hacmi	35 cm³
Nominal Güç	1,6 kW (2,2 BG)
Nominal Hız	12.000 dev/dak
Rölanti Hızı	2.700 - 3.100 dev/dak
Ağırlık (kılavuz, zincir, yakıt ve yağ hariç)	4,4 kg
Kılavuz Ray Uzunluğu	40 cm
Zincir Adımı	9,53 mm
Zincir Mastarı	1,27 mm
Zincir Tipi	Düşük Geri Tepme Eğilimli İnce
Tahrik Dişlisi	6 diş
Yakıt Deposu Kapasitesi	310 cm³
Yağ Deposu Kapasitesi	210 cm³
Yakıt	Kurşunsuz benzin (87 oktan) ve sentetik 2 zamanlı yağ karışımı (50:1 oranı)
Zincir Freni	Evet, el korumalı entegre zincir freni
Ses Basıncı Seviyesi (LpA)	100 dB(A)
Ölçülen Ses Gücü Seviyesi (LWA)	110 dB(A)
Titreşim Seviyesi (ön tutamak)	4,5 m/s²
Titreşim Seviyesi (arka tutamak)	7,3 m/s²
Garanti	24 ay

Sık sorulan sorular - RCS-3540C RYOBI

RYOBI RCS-3540C motorlu testere için hangi tür yakıt kullanılmalıdır?

Kurşunsuz benzin (87 oktan veya daha yüksek) ve sentetik 2 zamanlı motor yağı karışımını 50:1 oranında (%2 yağ) kullanın. Onaylı bir kapta karıştırın ve her doldurmadan önce iyice çalkalayın.

Soğukken motorlu testere nasıl çalıştırılır?

Anahtarı ÇALIŞTIR (I) konumuna getirin. Zincir freninin devrede olmadığından emin olun. Şişirme ampulüne 4 kez basın. Jikleyi tamamen çekin (boğma konumu). Marş kolu tutamağını motor çalışmaya hazır olana kadar çekin (en fazla 5 kez). Jikleyi yarı boğma konumuna itin, ardından çalışana kadar çekin. 15-30 saniye ısınmasını bekleyin, ardından jikleyi ÇALIŞTIR konumuna itin.

Zincir gerginliği nasıl ayarlanır?

Motoru durdurun ve anahtarın STOP konumunda olduğundan emin olun. Kılavuz ray montaj vidalarını gevşetin. Gerginlik ayar vidasını sağa çevirerek zinciri gerdirin, kılavuzun alt kenarında boşluk kalmayana ve zincir elle döndürülebilene kadar (sıkışmadan). Montaj vidalarını sıkın. Gerginliği düzenli olarak kontrol edin, özellikle kullanımdan sonra.

Zincir ne zaman bilenmelidir?

Talaşlar küçük ve toz halindeyse, kesmek için zorlanıyorsa veya zincir yalnızca bir taraftan kesiyorsa zinciri bileyin. 1,6 mm çapında yuvarlak eğe ve eğe tutacağı kullanın. Bileme açılarına dikkat edin: üst kenar açısı ve yan kenar açısı. Her bilemeden sonra derinlik sınırlayıcı boşluğunu (0,6 mm) kontrol edin.

Geri tepme nasıl önlenir?

Geri tepme, kılavuz rayın ucu bir nesneye temas ettiğinde veya zincir sıkıştığında meydana gelir. Bunu önlemek için: motorlu testereyi her zaman iki elinizle tutun, kılavuzun ucuyla kesmeyin, sıkı bir tutuş sağlayın, düşük geri tepme eğilimli zincir kullanın ve kesme talimatlarına uyun. Her zaman koruyucu ekipman kullanın.

Zincir ve kılavuzu yağlamak için hangi yağ kullanılmalıdır?

Ryobi zincir ve kılavuz ray yağı veya özel motorlu testere zincir yağı kullanın. Kullanılmış veya kirlenmiş yağ kullanmayın. Yakıt deposunu her doldurduğunuzda yağ deposunu da doldurun. Kullanım sırasında yağın kılavuza iyi aktığını kontrol edin.

Rölantide zincir dönüyorsa ne yapmalı?

Motor rölantideyken zincir dönüyorsa, rölanti ayar vidasını 'T' sola çevirerek hızı düşürün. Sorun devam ederse, Yetkili Ryobi Servis Merkezi ile iletişime geçin. Zincir rölantide durana kadar motorlu testereyi kullanmayın, çünkü bu ciddi yaralanmalara neden olabilir.

Hava filtresi nasıl temizlenir?

Hava filtresi kapağını çıkarın, ardından filtreyi çıkarın. Yumuşak bir fırça veya basınçlı hava ile temizleyin. Çok kirliyse, sabunlu suyla yıkayın, durulayın ve yeniden takmadan önce tamamen kurutun. Motoru asla hava filtresi olmadan çalıştırmayın.

Hangi buji kullanılmalı ve ne zaman değiştirilmelidir?

Champion RZ7C veya NGK CMR7H bujisi kullanın, elektrot aralığı 0,64 mm olmalıdır. Her 50 kullanım saatinde bir veya gerekirse daha sık değiştirin. Değiştirmek için eskisini sökün, yenisini elle vidalayın ve ardından bir anahtarla sıkın.

Motorlu testere uzun süreli kullanılmamak üzere nasıl saklanmalıdır?

Yakıt deposunu onaylı bir kaba boşaltın. Artık yakıtı gidermek için motor durana kadar çalıştırın. Karbüratörü boşaltmak için şişirme ampulüne birkaç kez basın. Yağ deposundaki yağı boşaltın. Motorlu testereyi iyice temizleyin ve iyi havalandırılmış, çocukların erişemeyeceği bir yerde saklayın.

KULLANIM KILAVUZU RCS-3540C RYOBI

Ryobi marka bir ürün aldığınız için teşekkür ederiz.

Testereniz onu güvenilir, kullanımı kolay ve etkili kılan Ryobi yüksek kalite kriterlerine göre tasarlanmış ve üretilmiştir. Bakımını özenle yaparak, yıllar boyunca dayanıklı ve sağlam bir alet kullanırsınız.

UYARI

Yaralanma risklerini azaltmak için, bu kılavuzu okumak ve iyi anlamak gerekmektedir.

ÖNEMLİ

Bakım, özen ve aleti iyi tanımayı gerektirir. Nitelikli bir teknisyen tarafından gerçekleştirilmelidir. Yerine başkasını kullanma durumunda, sadece Ryobi orijinal yedek parçalar kullanılmalıdır. Güvenli şekilde çalışmak için, testerenizi kullanmadan önce tüm kullanma ve güvenlik talimatlarını okuyunuz. Tüm güvenlik talimatlarına uyunuz. Aşağıda yer alan güvenlik talimatlarına uyulmaması ciddi fiziki yaralanmalara sebep olabilir.

UYARI

Testerenizi kullanmadan önce bu kullanım kılavuzunun tamamını dikkatle okuyunuz. Tehlike, Uyarı ve Koruma belirten güvenlik talimatlarına ve sembollerine özellikle dikkat ediniz. Bu güvenlik talimatları sizi korumaya ve olası ciddi yaralanmaları önlemeye yöneliktir. Doğru ve ayarında kullanım, testerenizi uzun yıllar boyunca etkili bir cihaz olarak kullanmanızı sağlayacaktır.

UYARI

Bu sembol alınacak önemli önlemleri belirtmektedir. Dikkatinizi çekmeye yarar, güvenliğiniz tehlikededir!!!

UYARI

Bir aletin kullanımı, gözlerinize yabancı bir maddenin sıçramasına ve ciddi göz problemlerine sebep olabilir. Cihazınızı kullanmadan önce, yanlarda da siperleri bulunan güvenlik veya koruma gözlükleri ve gerekliyse bir maske takınız. Gözlük takan kişilerin bu gözlükleri çıkarmamalarını ve bunların üzerine bir güvenlik maskesi veya yanlarda siperleri bulunan standart koruma gözlükleri takmalarını öneririz. Gözlerinizi her zaman koruyunuz.

TÜM TALİMATLARI OKUYUNUZ.

GENEL GÜVENLİK TALİMATLARI

UYARI

Kullanım kılavuzunun bu bölümünde yer alan uyarı talimatları sizi korumaya yöneliktir. Bu talimatlardan birine uymama, ciddi fiziksel yaralanmalara sebep olabilir. Cihazı güvenli şekilde kullanmak için, kullanım kılavuzunu ve alet üzerine yapıştırılmış olan tüm etiketleri okuyunuz. Güvenlik, sağduyu, dikkat ve cihazı tanımanızı gerektirir.

Cihazınızı tanımayı öğrenin. Kullanım kılavuzunu dikkatle okuyunuz. Aletin uygulamalarını ve sınırlamalarını, ayrıca kullanımına bağlı olası risklerle ilgili bilgi edininiz. Halkalı testereler sadece ahşap kesmek için tasarlanmıştır. Zincir rehberinin ucu bir nesne ile temas ederse veya kesme zinciri kesim sırasında ahşaba sıkışır veya içinde bloke olursa BİR SIÇRAMA MEYDANA GELEBİLİR. Bu temas, zincir kesim sırasında sıkıştığında olduğu gibi, zincir rehberinin yukarıya ve arkaya, kullanıcıya doğru aniden sıçramasına neden olabilir. Bu durumların her birinde, testerenizin kontrolünü kaybedebilirsiniz ve ciddi şekilde yaralanabilirsiniz. Sadece testerenizin koruma parçalarına GÜVENMEYİNİZ. Testerenizin kullanıcısı olarak, kaza veya yaralanma risklerini önlemeyi sağlayan çeşitli tedbirler almalısınız.

1. Sıçramanın genel mantığını anlayarak sürpriz etkisini azaltabilir veya yok edebilirsiniz. Sürpriz etkisi kazaları artırabilir.
2. Testerenizi kullanırken her zaman iki elinizle sıkıca tutunuz. Sağ elinizi arka tutma kolu ve sol elinizi ön tutma kolu üzerine yerleştiriniz, parmaklarınız testerenin tutma kollarını sarmalıdır. Sol kolunuz gergin şekilde aleti doğru tutma, sıçrama durumunda testerenizin kontrolünü muhafaza etmenizi sağlayacaktır.
3. Testereyi kullandığınız bölgenin engel içermediğinden emin olun. Zincir rehberinin ucunun bir odun, bir dal, bir çit veya testerenin kullanımı sırasında çarpabilecek herhangi bir nesneye temas etmemesine İZİN VERMEYİNİZ.
4. Kesimlerinizi motor tam devirde çalışırken gerçekleştiriniz. Çalıştırma düğmesine sonuna kadar basınız ve düzgün bir kesimi bu şekilde muhafaza ediniz.
5. Kollarınızı çok uzağa germeyiniz ve testereyi göğüs seviyesi üzerinde tutmayınız.
6. Zincirin bilenmesi ve bakımı için üretici talimatlarına uyunuz.
7. Değiştirme durumunda sadece üretici tarafından önerilen zincir rehberlerini kullanınız.

Türkçe

GENEL GÜVENLİK TALİMATLARI

TESTERENİZİ TEK ELLE TUTMAYINIZ. Testerenizi tek elle kullanıyorsanız, kendinizin veya çalışma bölgesinde yer alan kişilerin (asistan, ziyaretçi) ciddi şekilde yaralanmasına neden olabilirsiniz. Testereniz iki elle tutulacak şekilde tasarlanmıştır. TESTERENİZİ YORGUN OLDUĞUNUZDA KULLANMAYINIZ. Testerenizi, yorgun olduğunuzda, alkol veya uyuşturucu ya da ilaç aldığınızda kullanmayınız. GÜVENLİK AYAKKABILARI GİYİNİZ. Ayrıca koruyucu giysiler, çalışma eldivenleri, güvenlik gözlükleri, göz ve ses koruyucuları ve bir kask takınız. - Testerenizi kullandığınızda, SABİT OLMAYAN BİR YÜZEYDE DURMAYINIZ (merdiven, destek, ağaç, vs...). YAKITA DİKKATLİ ŞEKİLDE İŞLEM YAPINIZ. Motoru çalıştırmadan önce, yakıt deposunu doldurduğunuz yerden en az 15 m uzaklaşınız. - Testereyi çalıştırdığınızda veya kesim gerçekleştirdiğinizde BAŞKA KİŞİLERİN TESTERENİN YAKININDA BULUNMASINA İZİN VERMEYİNİZ. Tüm ziyaretçileri ve hayvanları çalışma alanından uzak tutunuz. KESİM YAPMAYA BAŞLAMADAN ÖNCE, çalışma bölgesini boşaltınız, sabit bir çalışma pozisyonu alınız ve ağaç düşerken hangi köşeye çekileceğinize karar veriniz. Motor çalıştığında KESME ZİNCİRİNDEN UZAK DURUNUZ. TESTERENİZİ YALNIZCA MOTOR DURDUĞUNDA VE FREN DEVREYE GİRDİĞİNDE TAŞIYINIZ, zincir rehberi ve kesme zinciri arkaya doğru bakmalıdır ve susturucu sizden uzakta durmalıdır. Testerenizi taşırken, uygun bir zincir rehberi kılıfı kullanınız. HASAR GÖRMÜŞ, ayarsız veya tam birleştirilmemiş BİR TESTERE KULLANMAYINIZ. Zincirin çalıştırma düğmesini bıraktığınızda durmadığından emin olunuz. - Testerenizi bırakmadan önce MOTORU DURDURUNUZ. Motorun denetimsiz dönmesine İZİN VERMEYİNİZ. Güvenlik nedeniyle, testerenizi bırakmadan önce zincir frenini de devreye sokunuz. Küçük ağaçlar ya da bilyeler kestiğinizde ÇOK DİKKATLİ OLUNUZ, çünkü ince parçalar kesme zincirine takılabilir ve size doğru sıçrayabilir ve dengenizin kaybolmasına neden olabilir. GERİLİM İLE TUTULAN BİR DALI KESTİĞİNİZDE, ahşap liflerindeki gerilim boşaldığında çarpılmayacak şekilde hızla uzaklaşmaya hazır olun. TUTMA KOLLARINI kuru ve temiz, yağ ve yakıt izi olmayacak şekilde tutunuz. TESTERENİZİ YALNIZCA İYİ HAVALANDIRILMIŞ ALANLARDA KULLANINIZ.

Bu işin eğitimini almanız haricinde TESTEREYİ YALNIZCA AĞAÇ ÜZERİNDE KULLANINIZ. TESTERENİZİ KULLANIRKEN HER ZAMAN İKİ ELİNİZLE SIKICA TUTUNUZ. KESME ZİNCİRİNİN BİLENMESİ VE BAKIMI İÇİN TALİMATLARA UYUNUZ. YALNIZCA testere üreticisi tarafından önerilen minimum sıçrama yapan zincir ve ZİNCİR REHBERLERİ KULLANINIZ. - Motor bloğuna bağlı zincir rehberi MONTE ETMEYİNİZ ve testereniz için uygun olmayan aksesuarlar kullanmayınız. BU TALİMATLARI SAKLAYINIZ. Düzenli olarak bakım yapınız ve diğer kullanıcıları bilgilendirmek için kullanınız. Bu cihazı ödünç veriyorsanız, beraberindeki kullanma kılavuzunu da veriniz.

KESİM TESTERESİ ÖZEL GÜVENLİK TALİMATLARI

UYARI

Kullanım kılavuzunun bu bölümünde yer alan uyarı talimatları sizi korumaya yöneliktir. Bu talimatlardan birine uymama, ciddi fiziki yaralanmalara sebep olabilir.

GENEL UYARILAR

76 mm'den daha küçük çalı ve sarmaşık dallarını KESMEYİNİZ. Susturucunun yüzeyi testerenin kullanımı sırasında ve kullanımından sonra ÇOK SICAKTIR. Bu yüzeye dokunmamaya dikkat ediniz, ciddi şekilde yanabilirsiniz. Motor çalışırken, testerenizi HER ZAMAN İKİ ELİNİZLE TUTUNUZ. Parmaklarınız tutma kolunu... Doğru çalışması için gerekli talimatları almayan birinin TESTERENİZİ KULLANMASINA İZİN VERMEYİNİZ. Bu talim, hem şahıslar hem de cihazı kiralayan şirketler için geçerlidir. MOTORU ÇALIŞTIRMADAN ÖNCE, zincirin hiçbir nesne ile temas etmediğinden emin olunuz. TESTERENİZİ YALNIZCA iyi havalandırılmış alanlarda KULLANINIZ. UYGUN GIYSİLER GİYİNİZ. Bol giysiler giymeyiniz. Her zaman uzun ve kalın bir pantolon giyiniz, çizme ve eldiven kullanınız. Takılar, kısa pantolonlar, sandaletler kullanmayınız ve asla yalınayak çalışmayınız. Motorun çekebileceği veya zincire veya çalıya takılabilecek bol giysiler giymeyiniz. Bir tulum, kot veya dayanıklı ve kalın kumaşa sahip bir pantolon giyiniz. Saçlarınızı omuzlarınızın üstünden toplayınız. Aleti tutmayı kolaylaştırmak ve ellerinizi korumak için kaymayan ayakkabılar giyiniz ve çalışma eldivenleri takınız.

Türkçe

KESİM TESTERESİ ÖZEL GÜVENLİK TALİMATLARI

Aleti kullandığınız zamanlarda, ses koruyucuları ve bir kask takınız.

DEPO DOLDURMA (SİGARA İÇMEYİNİZ!)

• Yangın risklerini azaltmak için, yakıtı dikkatlice tutunuz. Çok yanıcı bir maddedir. Yakıtı, benzin içermek için tasarlanmış bir kapta karıştırınız ve muhafaza ediniz. Yakıtı, her türlü kıvılcım veya alevden uzakta açık havada karıştırınız.
• Boş bir alan seçiniz, motoru durdurunuz ve doldurmadan önce soğumasını bekleyiniz.
• Basıncı boşaltmak için ve yakıtın kapağın çevresine yayılmasını önlemek için depo kapağını yavaşça açınız. Doldurduktan sonra, depo kapağını sıkıca kapatınız. Yakıt döküldüyse aleti siliniz. Motoru çalıştırmadan önce, yakıt deposunu doldurduğunuz yerden 15 m uzaklaşınız. Asla yayılan yakıtı yakmaya çalışmayınız.

KESİM / ÇALIŞMA ALANI: TEMEL ÖNLEMLER

• Testerenizi bir ağaç üzerinde kullanmayınız.
• Testerenizi bir merdiven üzerinde kullanmayınız: Çok tehlikelidir. Ziyaretçileri ve hayvanları çalışma alanından uzak tutunuz. Çalıştırılması veya çalıştırılması sırasında kimsenin testerenin yakınında bulunmasına izin vermeyiniz.

Önemli bilgi: Çalışma alanının ölçüsü gerçekleştirilecek çalışmaya, ağacın boyutuna ve üzerinde çalışılacak parçaya bağlıdır. Örneğin, bir ağacın kesilmesi dal kesme gibi diğer kesim tiplerinden daha geniş bir çalışma alanı gerektirir.

İTME VE ÇEKME

Tepki gücü her zaman zincirin döndüğü yönün aksi yönde uygulanır. Zincirin alt kenarı ile kesim yaptığınızda ÇEKME'yi ve zincir rehberinin kenarı ile kestiğinizde İTME'yi kontrol etmeye hazır olmalısınız.

Önemli bilgi: Testereniz fabrikada tamamen test edilmiştir.

Testere üzerinde yağ kalıntıları bulmanız normaldir.

BAKIM İÇİN ÖNLEMLER

Asla, hasar görmüş, ayarsız veya tam birleştirilmemiş bir testere kullanmayınız.

Zincirin çalıştırma düğmesini bıraktığınızda durmadığından emin olunuz. Kesme zinciri rölantide dönüyorsa, yakıtı ayarlamak gerekli olabilir. Bu kullanım kılavuzunun "Rölanti ayarlama" bölümüne bakınız.

Kesme zinciri ayarlar yapıldıktan sonra rölantide dönüyorsa, Ryobi Yetkili Servis Merkezi ile temasa geçiniz ve onarımlar gerçekleştirilmeden testerenizi kullanmayınız.

UYARI

Kullanım kılavuzu bakım talimatlarında açıklananlar dışındaki onarımların tümü, nitelikli bir teknisyen tarafından gerçekleştirilmelidir. Motor volanını çıkarmak veya dişli çarkı çıkarmak için motor volanını tutmak için uygun olmayan aletlerin kullanımı, motor volanına zarar verebilir ve patlamaya neden olabilir, bu da ciddi fiziksel yaralanmalara neden olabilir.

SICRAMA

Sıçrama, ciddi yaralanmalara sebep olabilecek tehlikeli bir tepkidir. Sadece testerenizin koruma parçalarına güvenmeyiniz. Ayrıca, kaza veya yaralanma risklerini önlemeyi sağlayan özel tedbirler almalısınız.

Önemli bilgi: Sıçramaları ve ciddi fiziksel yaralanmaları önlemek ile ilgili daha fazla bilgi için bu kılavuzdaki "Kullanım" bölümüne bakınız.

DAHA SONRA DA BAKMAK İÇİN BU KULLANIM KILAVUZUNU SAKLAYINIZ.

Türkçe

SEMBOLLER

Aşağıdaki bazı semboller aletinizde yer alabilir. Bunları tanımayı ve anlamlarını aklınızda tutmayı öğreniniz. Bu sembollerin doğru şekilde yorumlanması, bu aleti daha güvenli ve uygun şekilde kullanmanızı sağlayacaktır.

SEMBOLLER	ADI	TANIMLAMA / AÇİKLAMA
	Uyarı	Güvenlıgüniz ileçın almaniz gereken ünlernleri belirir.
	Kullanım kilavuzunu dikkatle okuyunuz.	Yaralanma risklerini azaltmak ileçın, bu alet kullanmadanforcesbu kylanım kilavuzunu okumanı ve anlamanı gereklidir.
	Koruma).(2)gözlükleri ve bir kask takiniz ve kulaklarını sesekıngkoruyunuz	Aleti kullandy ,(2)zamanlarda, ses koruyucuları ve bir kask takiniz.
	Sigara ,(2)çmek)yasak	Çiplak atesyleya kılıçim olanbir yerinde)yakınindaçalşmak ve sigara,(2)çmek)yasaktı.
	İki elle kullanilir	Testerenizi ilele tutun ve kullanı.
	Tek elle kullanmak)yasaktı	Testerenizi tek elle tutarak kullanmayıniz.
	Karbon monoksit	Motorlar, kokusuz),(2)oldürucübir gazolan,karbon monoksitsalgilarlar.Testerenizi asla kapalbir yerde kullanmayıniz.
	Sıçrama	TEHLİKE! Sıçrama risikine dikkat edin.
	Zincir rehberinin teması	Zincir rehberinin uçunun nesnelere temas etmesindenkaçınin.
	Her zaman eldivenler takını	Testerenizi kullanırken kalın ve kaymayan eldivenler takını.
	Benzin ve.Yağ	87 veya daha fazla oktan endisine sahip([R+M]/2)otomobilere)yönelik kurşunsuz benzin kullanı. - Alet,benzin ve 2 zamanlı sentez,yağ,karişimi gerektiren 2zamanlı bir motor ileçalşmaktadır(oran %2).
	Ziyaretçileri uzak tutunuz	Ziyaretçileri hayvanları,çalışma alanindan en az 15 muzak bir mesafeDEtunuz.

Türkçe

TEKNİK ÖZELLİKLER

	35 cc	40 cc	44 cc
Ağırkıklar - rehbersiz, zinciriss, yakıssiz ve yaşsis	4,4 kg	4,4 kg	4,4 kg
Yakit haznesi kapasitesi	310 cm3	310 cm3	310 cm3
Yağ deposu kapasitesi	210 cm3	210 cm3	210 cm3
Zincir rehberinin uzunluğu	40 cm	46 cm	50 cm
Zincir adimi	9,53 mm	9,53 mm	8,26 mm
Çap	1,27 mm	1,27 mm	1,27 mm
Zincir tipi	ince ve az socrates	ince ve az socrates	ince ve az socrates
	yapan	yapan	yapan
Çalıstirma dislisi	6 diş	6 diş	7 diş
Silindir hacmi	35 cm3	40 cm3	44 cm3
Nominal güç	1,6 kW (2,2 ch)	1,8 kW (2,4 ch)	2,0 kW (2,7 ch)
Nominal yüz	12000 dv/dk	12000 dv/dk	12000 dv/dk
Rölantiışı	2700-3100 devir/dk	2700-3100 devir/dk	2700-3100 devir/dk
Akustik basınç seviyesi (ISO022868)	100 dB(A)	100 dB(A)	100 dB(A)
Akustik güç seviyesi (ISO22868)	110 dB(A)	110 dB(A)	110 dB(A)
Titresim seviyesi (ISO022867)
- On tutma kolu	4,5 m/s2	4,5 m/s2	4,5 m/s2
- Arka tutma kolu	7,3 m/s2	7,3 m/s2	7,3 m/s2

TANIMLAMA (Şek. 1)

1. Ön el koruması / Zincir freni
2. Ön tutma kolu
3. Silindir karteri
4. Hava alma pompası
5. Starter
6. Dişli karter
7. Zincir rehberi montaj vidası
8. Zincir rehberi
9. Az sıçrama yapan zincir

MONTAJ

UYARI

Bir parçanın eksik olduğu durumda, söz konusu parça temin edilmeden aleti kullanmayınız. Bu uyarıya uymama, ciddi fiziksel yaralanmalara sebep olabilir.

UYARI

Aletinize kullanılması tavsiye edilmeyen aksesuarlar eklemeye ve değişiklikler yapmaya çalışmayınız. Değişiklikler ya da eklemeler yasal kullanımı ortadan kaldırır ve ciddi fiziksel yaralanmalara yol açma tehlikesi içerir.

Önemli bilgi: Testereniz fabrikada tamamen test edilmiştir. Testere üzerinde yağ kalıntısı bulmanız normaldir. Yakıt ile ilgili etiketi okuyunuz ve sonra çıkarıp bu kullanım kılavuzu ile birlikte saklayınız.

1. Atıcı karteri / havalandırma fanları
2. Tahrik sapı
3. Açma/kapama anahtarı
4. Çalıştırma düğmesi kilidini açma düğmesi
5. Arka tutma kolu
6. Hızlandırma düğmesi
7. Yağ deposu kapağı
8. Yakıt haznesi tıpası

Bakınız şekil 34-43.

Bu kullanım kılavuzundaki "Zincir ve zincir rehberi değiştirme" bölümüne bakınız.

KULLANIM

UYARI

Aletinize alışmış olsanız dahi dikkati elden bırakmayınız. Ciddi şekilde yaralanma için bir saniye dikkatsizliğin yeterli olduğunu unutmayınız.

UYARI

Bu aleti kullandığınızda, daima güvenlik gözlüğü veya lateral ekranlı gözlük kullanınız. Bu aletin kullanım talimatlarına aykırı kullanımı gözlerinize yabancı cisim kaçmasına ve ciddi göz lezyonlarına yol açabilir.

Türkçe

KULLANIM

UYARI

Bu aleti imal eden yetkilinin tavsiyesi dışında para ve aksesuarları kullanmayınız. Tavsiye edilmeyen para ve aksesuar kullanımı ciddi yaralanma risklerine yol açabilir.

UYGULAMALAR

Aşağıdaki uygulamalar için testerenizi kullanınız:

Budama, ağaç kesme ve genel kesim işleri Ana köklerin kesilmesi

YAKIT VE DEPO DOLDURMA YAKITIN GÜVENLİ ŞEKİLDE KULLANILMASI

UYARI

Depoyu doldurmadan önce motoru her zaman durdurunuz. Çalışma durumundayken veya hala sıcak olduğunda aletin deposunu asla doldurmayınız. Motor çalıştırmadan önce yakıt deposunu doldurduğunuz yerden en az 15 m uzaklaşınız. SİGARA İÇMEYİNİZ! Bu uyarıya uymama, ciddi fiziki yaralanmalara sebep olabilir.

UYARI

Alette yakıt sızıntısı olmadığından emin olunuz. Bir sızıntı görürseniz, yangın risklerini önlemek için yeniden kullanmadan önce testerenizi onarınız.

Yakıtı her zaman dikkatlice kullanınız: bu madde çok yanıcıdır. Yakıtı her zaman, her türlü kıvılcım veya alevden uzakta açık havada karıştırınız ve muhafaza ediniz. Yakıt buharını solumayınız. Benzin veya yağın cildiniz ile temas etmesini önleyiniz. - Benzin veya yağın gözünüze sıçramasını önleyiniz. Gözünüze benzin veya yağ sıçrarsa, derhal duru su ile durulayınız. Hâlâ rahatsızlık hissediyorsanız, derhal bir doktora başvurunuz. Yayılan yakıtın tamamını derhal siliniz.

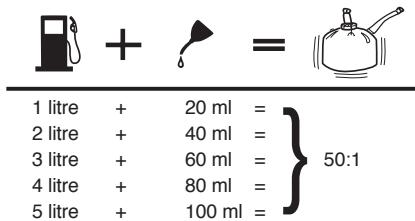

YAKIT KARIŞTIRMA

Alet, benzin ve 2 zamanlı sentez yağı karışımı gerektiren 2 zamanlı bir motor ile çalışmaktadır. Kurşunsuz benzini ve motor için 2 zamanlı yağı benzini almaya uygun temiz bir kapta karıştırınız. Motor, 87 veya daha fazla oktan endeksine sahip (R + M) / 2 otomobillere yönelik kurşunsuz benzin ile çalışmaktadır. Özellikle motorlar, motosikletler gibi benzin istasyonlarında satılan benzin/yağ karışımını

kullanmayınız.

Yalnızca 2 zamanlı sentez yağı kullanınız. - %2 yağı benzine karıştırınız, yani 50:1 (%2) oranında. Her yeni dolumdan önce yakıtı her zaman iyi karıştırınız. Yakıtı küçük miktarlarda karıştırınız: Yakıtı bir aydan fazlası için karıştırmayınız. Aynı zamanda, yakıt stabilizatörüne sahip 2 zamanlı sentez yağı kullanmanızı öneririz.

YAKIT DEPOSUNUN DOLDURULMASI (Şek. 2)

Yakıt bulaşmasını engellemek için deponun kapağının çevresini temizleyiniz. - Basıncı boşaltmak için ve yakıtın kapağın çevresine yayılmasını önlemek için depo kapağını yavaşça açınız. Yakıt karışımını depoya yayılmasını önleyerek dikkatlice dökünüz. - Kapağı kapatmadan önce, contayı temizleyiniz ve düzgün durumda olduğunu kontrol ediniz. Depo kapağını derhal takınız ve elle sıkıca kapatınız. Yayılan her türlü yakıt kalıntısını silmeye dikkat ediniz. Motoru çalıştırmadan önce yakıt deposunu doldurduğunuz yerden en az 15 m uzaklaşınız.

Önemli bilgi: ilk ve bazen sonraki birkaç kullanım sırasında motorun duman yayması normaldir.

ZİNCİRİN VE ZİNCİR REHBERİNİN YAĞLANMASI (Şek. 3)

Ryobi zincir ve zincir rehberi için, zincirler ve zincir greşörleri için hazırlanmış ve sulanmadan çok değişik sıcaklıklarda etkili olacak şekilde formüle edilmiş yağ kullanınız. Bu testere, yaklaşık olarak yakıt deposu başına bir yağ deposu tüketmektedir.

Önemli bilgi: Kirli, daha önce kullanılmış veya içinde başka maddeler bulunan yağ kullanmayınız. Bu yağ pompasına, rehbere veya zincire zarar verebilir.

Zincir ve rehber yağını, yağ deposuna dikkatlice dökünüz.

Türkçe

KULLANIM

Yakıt deposunu her doldurduğunuzda, yağ deposunu da doldurunuz.

ZİNCİR FRENİNİN KULLANIMI (Şek. 4-5)

Her kullanımdan önce zincir freninin çalışmasını kontrol ediniz.

Sol elinizin arkası ile, zincir maksimum hızda dönerken el korumasını / zincir frenini öne doğru iterek zincir frenini devreye sokunuz. Fren kolunu / el koruyucusunu bir ses duyana kadar kola doğru çekerek zincir frenini devreden çıkarınız.

UYARI

Zincir freni zinciri anında durdurmuyorsa veya kullanım sırasında kendi başına devre dışı kalmaması için tutmak gerekiyorsa, yeniden kullanmadan önce, onarılması için bir Yetkili Servis Merkezine getiriniz.

MOTORUN MARŞ ETMESİ (Şek. 6-10)

Aletin çalıştırılması motorun soğuk veya sıcak olmasına bağlı olarak değişiklik gösterir.

UYARI

Zincir rehberinin solunda durunuz. Testereyi veya zincirin üstünden atlamayınız; zincir güzergahının üstüne doğru eğilmeyiniz.

• Testerenizi düz bir yere bırakınız ve hiçbir nesne veya engelin aletin yakınında yer almadığından ve zincir ve rehber ile temas etmediğinden emin olunuz. Zincirin zamanından önce körleşmesini önlemek için, zincirin ve zincir rehberinin yerle temas etmemesini sağlayınız.
• Ön tutma kolunu sol eliniz ile sıkıca tutunuz ve sağ ayağınızı arka tutma kolun tabanına yerleştiriniz.

Soğuk çalıştırma:

Düğmeyi ÇALIŞTIRMA (I) üzerine getiriniz. Zincir frenini / el koruyucusunu geriye doğru çekerek zincir freninin devrede olmadığından emin olunuz. Hava alma pompasını 4 defa çalıştırınız. - Starter kolunu komple sıkıştırma konumuna çekiniz (1+1). Aletin kolunu motor çalışmaya hazır olana kadar çekiniz ancak bu 5 defadan fazla olmamalı. - Starter kolunu yarı sıkıştırma ara konumuna itiniz (H). Aletin kolunu motor dönene kadar çekiniz.

Önemli bilgi: Testereyi, starter kolu bu pozisyondayken sıcaklığa göre 15 ile 30 saniye arasında çalıştırınız.

Son olarak, starter kolunu komple ÇALIŞMA konumuna çekiniz (R).

Son olarak, starter kolunu komple ÇALIŞMA konumuna çekiniz (R).

DİKKAT

Zincir freni devrede olduğunda, motoru yavaşlatmak için çalıştırma düğmesini bırakmazsanız, motora zarar verebilirsiniz. Çalıştırma düğmesini zincir freni devredeyken basılı tutmayınız.

Sıcak çalıştırma:

Düğmeyi ÇALIŞTIRMA (I) üzerine getiriniz. Zincir frenini / el koruyucusunu geriye doğru çekerek zincir freninin devrede olmadığından emin olunuz. Hava alma pompasını 4 defa çalıştırınız. Çekici kolunu motor dönene kadar çekiniz.

MOTORUN DURMASI (Şek. 11-12)

Hızlandırma düğmesini bırakınız ve motorun rölantiye geçmesini bekleyiniz. Motoru durdurmak için, çalıştırma düğmesini STOP "üzerine getiriniz. Zincir döndüğünde testerenizi yere bırakmayınız. Daha fazla güvenlik için, testerenizi kullanmadığınız zaman zincir frenini devreye sokunuz.

Çalıştırma düğmesi testereyi durdurmazsa, starter kolunu sonuna kadar çekiniz (Şek. 1-1) ve motoru durdurmak için zincir freni devreye sokunuz. Çalıştırma düğmesi STOP "üzerinde olduğunda testereyi durdurmuyorsa, tehlikeli koşullarda çalışmayı ve ciddi şekilde yaralanmayı önlemek için onarım işlemini gerçekleştiriniz.

Önemli bilgi: Testereyi kullanmayı bıraktığınızda, yağ ve yakıt depolarının kapaklarını gevşetip sonra sıkarak basıncın çıkmasına izin veriniz. Testereyi yerine koymadan önce motoru soğumaya bırakınız.

HIZIN AYARLANMASI (Şek. 13)

Motor marş ederse, dönerse ve hızlanırsa fakat rölantide tutmazsa, rölantiyi artırmak için rölanti "T" vidasını sağa doğru çeviriniz. Zincir rölantide dönüyorsa, hızı azaltmak için "T" rölanti vidasını sola doğru çeviriniz ve zincirin hareketini durdurunuz. Bu ayar yapıldıktan sonra zincir hala rölantide dönüyorsa, gereken ayarları yaptırmak için Yetkili Servis Merkezi ile temasa geçiniz ve onarım gerçekleştirilmeden budama makinenizi kullanmayınız.

UYARI

ZİNCİR ASLA RÖLANTİDE DÖNMEMELİDİR.

Rölanti hızını azaltmak ve zinciri durdurmak için T rölanti vidasını sola doğru çeviriniz veya gereken ayarları gerçekleştirmek için Yetkili Servis Merkezi ile temasa geçiniz. Onarım gerçekleştirilmeden aleti kullanmayınız. Rölantide dönen bir zincir, ciddi fiziksel yaralanmalara sebep olabilir.

Türkçe

KULLANIM

İTME VE ÇEKME (Şek. 14)

Tepki gücü her zaman zincirin döndüğü yönün aksi yönünde uygulanır. Zincir rehberinin alt kenarı ile kesim yaptığınızda ÇEKME'yi ve zincir rehberinin üst kenarı ile kesim yaptığınızda ise İTME'yi kontrol etmeye hazır olmalısınız.

Önemli bilgi: Testere fabrikada tamamen test edilmiştir. Testere üzerinde yağ kalıntısı bulmanız normaldir.

SIÇRAMALARI ÖNLEMEK İÇİN TEDBİRLER (Şek. 15-16)

UYARI

Sıçrama, dönen zincir, zincir rehberinin ucu üst kısmı seviyesinde bir nesne ile temas ederse veya kesim sırasında zinciri sıkıştırırsa ve ahşapta bloke olursa meydana gelebilir. Zincir rehberinin üst ucu, bir nesne ile temas ederse, bu nesne kesilmekte olan parçaya sıkışabilir ve bir süre boyunca durdurabilir. Bu, zincir rehberinin yukarıya ve geriye kullanıcıya doğru aniden sıçramasına neden olur. Aynı şekilde, kesme zinciri zincir rehberi ucu boyunca sıkışırsa, bu kullanıcıya doğru aniden sıçrayabilir. Bu durumların her birinde, aletinizin kontrolünü kaybedebilirsiniz ve ciddi şekilde yaralanabilirsiniz.

Sadece makinenizin dahili korumalarına güvenmeyiniz. Kaza veya yaralanma risklerini önlemek için çeşitli güvenlik tedbirleri de alınız. Daha fazla bilgi için "Genel güvenlik talimatları" bölümüne bakınız.

KESİME HAZIRLIK

ELLERİN KONUMU (Şekil. 17)

UYARI

Bu kılavuzda tanımlanan el konumunu asla değiştirmeyiniz (sol elinizi arka tutma koluna, sağ elinizi ön tutma kolu üzerine yerleştirmeyiniz) ve vücudunuzu veya kolunuzu zincir çizgisine koyacak tüm konumlardan kaçınınız.

UYARI

Hızlandırma düğmesini sol elinizle çalıştırmayınız ve ön tutma kolunu sağ elinizle tutmayınız. Testereyi kullanırken, asla zincirin hizasında bulunmamaya dikkat ediniz.

ÇALIŞMA KURALLARI (Şekil 18)

Sert zemin üzerinde bacaklarınızdan destek alınız.

Bir sıçramayı kontrol etmeye hazır olmak için, sol kolunuzu iyice gergin tutunuz. Zincir rehberinin solunda durunuz. - Baş parmaklarınız tutma kollarının alt bölümünü kavramalıdır.

ÇALIŞMA ALANI (Şek. 19)

Yalnızca ahşap ya da ahşaptan yapılmış malzemeler kesiniz. Sac, plastik, taş veya diğer yapı malzemelerini kullanmayınız. - Asla bir çocuğun testerenizi kullanmasına izin vermeyiniz. Kullanım kılavuzunu okutmadan ve aleti güven içinde kullanması için gerekli talimatları izah etmeden hiç kimsenin testerenizi kullanmasına izin vermeyiniz. - Diğer tüm kişileri (asistan, ziyaretçi, çocuk) ve hayvanları çalışma alanından GÜVENLİ BİR MESAFEDE tutunuz. Ağaç kesme işlemleri sırasında, güvenlik mesafesi en azından çalışma bölgesindeki en büyük ağaçların yüksekliğinin iki katına eşit olmalıdır. Kesme işlemi sırasında, çalışanlar arasında en azından 4,5 m'lik bir mesafe bırakınız. ■ İşlem sırasında denge kaybını önlemek için bacaklarınızda destek ve diz zeminde durunuz. Sıçrama durumunda testereyi kontrol etmek zor olduğundan testereyi göğüs hizasında tutmayınız. Elektrik tellerinin veya binaların yakınında yer alan ağaçları kesmeyiniz. Bu tip işlemleri profesyonellerin gerçekleştirmesini sağlayınız. - Testerenizi yalnızca yeterince aydınlık olduğunda ve ne yaptığınızı görebiliyorsanız kullanınız.

KULLANIM / TEMEL KESİM TEKNİKLERİ

Önemli bir kesim işlemine başlamadan önce testerenize alışmak için çeşitli tekniklerle küçük odunlar üzerinde kesim alıştırmaları yapınız.

• Parçaya karşı testere rölantide doğru bir pozisyon alınız.
• Çalıştırma düğmesine sonuna kadar basarak kesime başlamadan önce motora maksimum hızını kazandırınız.
• Testereyi oduna dayayarak kesmeye başlayınız. Tüm kesim süresi boyunca, motoru tam devirde çalıştırınız. Zincirin "tüm işi" yapmasına izin veriniz, aşağı doğru hafif bir baskı uygulamak yeterlidir. Kesimi zorlarsanız, motora, zincire veya motora hasar verebilirsiniz. Kesim biter bitmez çalıştırma düğmesini bırakınız ve motorun rölantiye geçmesini bekleyiniz. Testereyi boşta (maksimum hızda) çalıştırırsanız, zinciri, rehberi ve motoru erken aşındırabilirsiniz.
• Kesim işlemi sonunda testere üzerinde basınç uygulamayınız.

AĞAÇ KESME - TEHLİKELİ DURUMLAR (Şek. 20)

KULLANIM

UYARI

Şiddetli bir rüzgar veya yağmur olduğunda ağaç kesmeyiniz. İklim koşulları tehlike arz etmeyene kadar bekleyiniz.

Bir ağaç kesildiğinde, ciddi fiziki yaralanma risklerini önlemek için aşağıdaki talimatlara uymak önemlidir.

Aleti kullandığınız zamanlarda, ses koruyucuları ve bir kask (A) takınız. Çok eğik veya kabuğu soyulan dalları, çürümüş veya ölmüş veya gövdesi çok oyuk olan ağaçlar kesmeyiniz. Bu ağaçlar kesilmeden önce bir şantiye aracı ile yere itilmeli veya çekilmelidir. Büyük dalların dağılımını veya ağırlığını göz önüne alınız (B). Kesilecek ağacın (C) çevresindeki çalıları itiniz. Elektrik telleri veya binaların yakınında yer alan ağaçları kesmeyiniz (D). - Ağacın eğim yönünü göz önüne alınız (E). Ağacın, kesim sırasında (F) size çarpacak veya düşecek ölü veya kırık dallara sahip olmadığından emin olunuz. Kesim sırasında, öngörülen yönde düşeceğinden emin olmak için düzenli olarak ağacın tepesine bakınız. Tüm ziyaretçileri belirli bir güvenlik mesafesinde tutunuz (G) (en azından ağacın yüksekliğinin iki katı). Ağacın düşüşü sırasında hangi tarafa çekileceğinizi önceden belirleyiniz (H). Ağaç başka bir yöne düşmeye başlıyorsa veya düşüşü sırasında testere sıkışırsa veya çalışmaya başlarsa, hemen testereyi bırakarak uzağa kaçınız! Bir ağacı kesmeden önce rüzgar yönünü göz önüne alınız. Dalların veya ağacın kendisinin düşmesinden etkilenebilecek elektrik hatları veya binaların yakınında bulunan ağaçları kesmeyiniz. - Alan yoksa, her zaman üstte kalın çünkü ağaç kesildikten sonra yokuş aşağı yuvarlanabilir ya da kayabilir. Kesme işleminin gerçekleştirileceği yerlerdeki fazlalıkları, taşları, kabuk parçalarını, çivileri, zımbaları ve demir telleri çıkarınız.

UYARI

Dalların veya ağacın kendisinin düşmesinden etkilenebilecek elektrik hatları veya binaların yakınında bulunan ağaçları KESMEYİNİZ.

AĞAÇ KESME TEKNİĞİ (Şek. 21 - 24)

1. Ağacın düşüşü sırasında hangi tarafa (veya öngörülen yolun kapanması durumunda birkaç tane) çekileceğinizi önceden belirleyiniz. Ağacın hemen çevresindeki bölgeyi açınız ve çekilmeyi düşündüğünüz bölgede engel olmadığından emin olunuz. Öngörülen düşüş hattından itibaren yaklaşık 135° açınız (A).
2. Rüzgarın gücünü ve yönünü, ağacın eğim ve yönünü ve büyük dalların bulunduğu tarafı göz önüne alınız. Tüm bu etkenler ağacın düşeceği yönü etkileyebilir. Doğal düşüş çizgisi dışında (B) bir çizgi izleyen bir ağacı kesmeyi denemeyiniz.
3. Ağacın düşeceği yerin yanında gövdesinin çapının yaklaşık 1/3'ü kadar bir kesim boğazı kesin (C). Kesim boğazını düşüş alanını dik açı ile kesecek şekilde gerçekleştiriniz. Kesim boğazı testereye yatay bir rahatlık sağlamak için boşaltılmalıdır. Ağacın ağırlığının testereyi sıkıştırmasını önlemek için, her zaman alt bölümden başlayınız.
4. Kesim boğazının yatay yarığının en az 5 cm üzerinde, yatay olarak bir kesim çizgisi (D) çekiniz.

Önemli bilgi: Asla kesim boğazına kadar kesmeyiniz. Kesim boğazı ve kesim çizgisinin altında her zaman bir tahta bölümü bırakınız (ağaç çapının yaklaşık 1/10'u veya 5 cm). Bu kalınlık "menteşe" olarak adlandırılır (E). Ağacın dönüşünü kontrol eder ve yanlış yöne dönmesini, sallanmasını veya dönmesini önler.

Geniş çaplı ağaçlar için, ağacın düşmesine neden olabilecek kadar derin olmaması için kesim çizgisini durdurunuz. Daha sonra, ahşap veya plastik (F) kesme takozlarını zincire dokunmaması için yerleştiriniz. Ağacı bir kol oluşturmak için yavaşça sıkınız.

1. Ağaç düşmeye başladığında, testereyi durdurunuz ve hemen yere bırakınız. Ağacın sizin yönünüze doğru düşmediğini kontrol ederek öngörülen bölgede kendinizi korumaya alınız.

UYARI

Kesim çizgisi asla kesim boğazına ulaşmamalıdır. Menteşe ağacın düşmesini kontrol eder: kesim boğazı ve kesim çizgisi arasında kalan tahta kısmı.

ANA KÖKLERİN KESİLMESİ (Şek. 25)

Ana kök, ağacın gövdesinden yere kadar giden büyük bir köktür. Ağaç kesme işlemini gerçekleştirmeden önce bir ağacın büyük köklerini kesiniz. Ana kök içinde önce yatay (A) sonra dikey (B) bir kesik gerçekleştiriniz. Kesilen bölümü (C) çalışma alanından uzak tutunuz. Ana köklerini çıkardıktan sonra ağaç kesimini gerçekleştiriniz. Bu kullanım kılavuzunun "Ağaç kesme teknikleri" bölümüne bakınız.

Türkçe

PARÇALARA AYIRMA (Şek. 26)

Parçalara ayırma işlemi, kesilen ağaçların istenilen bir uzunlukta kesilmesidir.

KULLANIM

Aynı anda sadece bir odun kesiniz. Bölmek için küçük odunları tezgah veya başka bir odun üzerine yerleştiriniz. Çalışma alanını boşaltınız. Kesim işlemi sırasında hiçbir nesnenin zincir rehberi veya zincir ile temas etmediğinden emin olunuz: bu sıçramaya (A) neden olabilir. Bölme işlemi sırasında, odun parçalarının size doğru gelmesini engelleyecek şekilde yokuş yukarı durunuz. Bazen zincirin sıkışmasını önlemek imkansızdır (standart kesim teknikleri ile) veya kesilen odunun nereye düşeceğini öngörmek zordur.

KÖŞE İLE PARÇALARA AYIRMA (Şek. 27)

Gövde, kesim köşesinin zincire dokunmadan yerleştirilebilmesi için (B) yeterli bir çapa sahipse, kesiği açık tutmak için bir köşe kullanınız ve zincirin sıkışmasını engelleyiniz.

GERİLİMLİ KÜTLÜKLERİN PARÇALARA AYRILMASI (Şek. 28)

(C) İki ucu desteklenen küre

(D) İki ucu desteklenen küre

Bilyenin 1/3'ü üzerinde ilk kesiği (E) GPCKElestriniz, daha sonra diğer tarafa 2/3 (F) ikinci bir kesik GPCKElestriniz. Kesim sırasında bilye katlanabilir. İlk kesiği çapının 1/3'ünden fazla GPCKElestrirseniz testere bilyede sıkışabilir. Zincirin ve rehberinin sıkışmasını önlemek için gerilim altındaki kürelere (G) çok dikkat ediniz.

YUKARIDAN PARÇALARA AYIRMA (Şek. 29)

Zincir rehberinin alt bölümü ile keserek bilyenin üstünden başlayınız. Aşağı doğru hafif bir basınç uygulayınız. Dikkatli olun; testere öne doğru eğilir.

AŞAĞIDAN PARÇALARA AYIRMA (Şek. 30)

Zincir rehberinin üst bölümünü kullanarak bilyeyi alttan kesmeye başlayınız. Yukarı doğru hafif bir basınç uygulayınız.

Testere size doğru gelme eğilimlidir. Bu tepkiye hazır olunuz ve kontrolü korumak için testereyi sıkıca tutunuz.

BUDAMA VE DALLARI AYIRMA (Şek. 31-32)

• Testerenizi iki elle sıkıca tutarak yavaşça çalışınız. Daima dengenizi koruyunuz. Kestiğiniz dalla aranızda doğru bir mesafe bırakınız. Ağacın gövdesinin tersine yerleşerek dalı kesiniz.
• Testerenizi bir merdiven üzerinde kullanmayınız: Çok tehlikelidir. Bu tip işlemleri profesyonellere yaptırınız. Sıçrama durumunda testereyi kontrol etmek zor olduğundan testereyi göğüs hizasında tutmayınız.

UYARI

Budamak veya kesmek için asla bir dal üzerine çıkmayınız. Testerenizi bir merdiven, bir platform, bir odun üzerinde veya aletin dengesini ve/veya kontrolünü kaybetmenize neden olacak sabit olmayan tüm pozisyonlarda kullanmayınız.

Ağaç budama yaptığınızda, ağrıyı azaltmak için dalın ucunu kesmeden önce ana dal veya gövde boyunca son kesimi gerçekleştirmemek önemlidir. Bu, ağaç kabuğunun ağaç gövdesi seviyesinde yırtılmasını önler.

1. Öncelikle, çapın 1/3'ü üzerinde alttan bir kesim gerçekleştiriniz (A).
2. Daha sonra, dalın düşmesi için yukarıdan bir kesim gerçekleştiriniz (B).
3. Kesimin net olması için, zincir rehberini yavaşça gövde boyunca (C) son bir kesim gerçekleştiriniz. Kabuk böylece yenilenebilir.

UYARI

Budama yapılacak dallar göğüs seviyesinin üstünde yer alıyorsa, bu işlemi bir profesyonele yaptırınız.

YAN DALLARIN KESİLMESİ (Şek. 33)

Bir yan dal (A), bir dal, kısmen köksüz bir kütük veya fidan tarafından taşınan bir ahşap parçasıdır; onu tutan tahta parçası çekildiğinde veya kesildiğinde aniden sarkar. Kesilen bir ağacın kısmen köksüz kütüğünü gövdesinden ayırmak amacıyla kesilirken, geriye doğru devrilip sonra dikey konuma geri dönme riski vardır. Yan dallara dikkat ediniz, tehlikelidir.

UYARI

Yan dallar tehlikelidir çünkü size çarpabilir ve testerenin kontrolünü kaybetmenize neden olabilirler, bu da ciddi veya ölümcül yaralanmalara neden olabilir.

BAKIM

UYARI

Yerine başkasını kullanma durumunda, sadece Ryobi orijinal yedek parçalar kullanılmalıdır. Tüm başka parçaların kullanılması tehlike oluşturabilir ya da ürüne zarar verebilir.

UYARI

Elektrikli bir cihaz kullandığınızda ya da bir fıskiye aracılığıyla temizlik yaptığınızda yan ekrandaki koruyucu gözlüğü her zaman kullanınız. Eğer temizlik işi toz oluşturuyorsa, aynı şekilde bir maske ya da yüz koruyucusu takınız.

BAKIM

GENEL BAKIM

Plastik parçaları temizlemek için uçucu maddeler kullanmayınız. Plastiklerin çoğu ticari kullanımlı uçucu maddelere karşı hassastır. Tozu, yağı, gresi ve lekeleri temizlemek için temiz bir bez kullanınız.

UYARI

Fren yağlarını, benzini, petrol esaslı ürünleri, delici yağları vb. plastik parçalara temas edecek şekilde bırakmayınız. Bu kimyasallar plastik parçalara zarar verebilir; kırabilir ya da bozabilir.

YAĞLAMA

Bu aletin tüm rulmanları, normal kullanım şartlarında aletin ömrü boyunca yeterli olacak kadar yüksek kaliteli yağlama ile gerektiği miktarda yağlanmıştır. Buna göre, fazladan yağlama yapılmasına gerek yoktur.

ZİNCİRİN VE ZİNCİR REHBERİNİN DEĞİŞTİRİLMESİ (Şek. 34-43)

TEHLİKE

Zincir rehberini, zinciri, motor karterini ve dişli çark karterini takmadan motoru asla çalıştırmayınız. Bu parçalardan biri takılı değilse, dişli çark atabilir veya patlayabilir bu da önemli fiziki yaralanmalara yol açabilir.

UYARI

Ciddi fiziki yaralanma risklerini önlemek için, bu bölümde yer alan tüm güvenlik talimatlarını tamamen okuyunuz ve bu talimatlara uyunuz.

• Testere üzerinde müdahale etmeden önce çalıştırma düğmesini her zaman STOP "üzerine getiriniz. Zincir frenini / el koruyucusunu geriye doğru çekerek zincir freninin devrede olmadığından emin olunuz.

Önemli bilgi: zinciri ve zincir rehberini değiştirirken, her zaman üretici tarafından önerilen bir zincir ve zincir rehberi kullanın.

Zincire ve zincir rehberine dokunurken eldiven takınız. Bu parçalar keskindir ve pürüzler içerebilir. Verilen kombine anahtar yardımıyla, zincir rehberinin

montaj vidalarını çıkarınız.

Dişli karteri çekerek çıkarınız. Zinciri ve zincir rehberini çekerek çıkarınız. Zincir rehberinin eski zincirini çekerek çıkarınız. Yeni zincir ile bir halka oluşturunuz ve tüm yamuklukları düzeltiniz. Zincir saplamaları (A) zincir dönme yönüne (B) bakmalıdır. Ters yöne bakmaları durumunda, oluşturduğunuz halkayı çeviriniz. - Çalıştırma halkalarını (C) Şekil 38'de gösterildiği gibi rehberin rayına (D) yerleştiriniz. Zincir, zincir rehberinin arkasında bir halka oluşturmalıdır. Zinciri rehber üzerinde yerinde tutunuz ve halkayı çalıştırma dişlisinin (E) çevresinden geçiriniz. Saplamalar, rehberin arkasında yer alan oluğa girene kadar rehberi düzeltiniz.

Önemli bilgi: Rehberi saplamalar (F) üzerine yerleştirdiğinizde, ayarlama kopilyasının (G) zincirin gerilim ekseni (H) deliğinde yer aldığından emin olunuz.

• Debriyaj karterini (I) ve rehberin montaj vidalarını (J) yeniden takınız. Montaj vidalarını elle sıkınız. Zincir rehberi, zincir gerilim ayarını yeniden sağlamak için oynatılmalıdır. Zincir rehber üzerine tamamen oturana kadar zincir sıkma vidasını (K) sağa doğru çevirerek zinciri geriniz, çalıştırma halkaları rehber rayına doğru şekilde yerleştirilmelidir. Zincirin zincir rehberinden ayrılmadığından emin olmak için zincir rehberinin ön ucunu kaldırınız. Zincir ve zincir rehberi arasında bir boşluk varsa, zincir rehberinin ucunu bırakınız ve zincir gerilimi ayarlama vidasını sağa doğru yarım tur sıkınız. Bu işlemi boşluk kalmayana kadar tekrarlayınız. Zincir rehberinin ucunu tutunuz ve zincir rehberi montaj vidalarını iyice sıkınız.

Rehber alt kenarı seviyesinde boşluk kalmadığında ve zincir düzeltilmeden ve elle çevrilebildiğinde zincir DOĞRU gerilmiştir. Zincir freninin devrede olmadığından emin olunuz.

Önemli bilgi: Zincir çok sıkılmışsa, dönmez. Zincir rehberinin vidalarını hafifçe gevşetiniz ve gerilim ayarlama vidasını sola doğru çeyrek tur çeviriniz. Zincir rehberinin ucunu tutunuz ve zincir rehberi montaj vidalarını yeniden iyice sıkınız. Zincirin takılmadan döndüğünden emin olunuz.

ZİNCİR GERİLİMİNİN AYARLANMASI (Şek. 44-46)

UYARI

Motor çalışırken, asla zincire dokunmayınız ve onu ayarlamayınız. Zincir çok keskindir.

Türkçe

Testerenizin bakımını yaptığınızda her zaman koruma eldivenleri takınız.

Zincirinin gerilimini ayarlamadan önce motoru durdurunuz. Zincir rehberinin montaj vidalarının elle gevşetilebilir olduklarından emin olunuz.

BAKIM

Zinciri germek için zincir gerilimi ayar vidasını sağa doğru çeviriniz.

Önemli bilgi: Zincir, soğuk olduğunda, rehber alt kenarı seviyesinde boşluk olmadığında ve dizeltildiğinde ama durmadan elle çevrilebildiğinde düzgün şekilde gerilebilir. Çalışma halkaları (A), zincir rehberinin alt rayının altına her sarktığında, zinciri yeniden geriniz.

Önemli bilgi: Zincir sıcaklığı kullanımı sırasında artar. Sıcak bir zincirin çalışma halkaları zincir rehberi rayı altında yaklaşık 1,25 mm sallanır. Sıcak bir zincirin uygun gerilimini belirlemek için, karma bir anahtarın ucu kullanılabilir.

Önemli bilgi: Yeni zincirler çekilmeye eğilimlidir. Zincirin gerilimini düzenli olarak kontrol ediniz ve her gerektiğinde yeniden geriniz.

DİKKAT

Sıcakta gerilmiş bir zincir soğuduğunda çok sıkılmış görülebilir. Bir sonraki kullanımdan önce "soğukta gerilimi" kontrol ediniz.

Testereniz üzerinde müdahale etmeden önce çalıştırma düğmesinin "STOP" üzerinde olup olmadığını kontrol ediniz.

Bu testereyi yalnızca düşük sıçramalı zincir ile kullanınız. Doğru şekilde bakımı yapıldığında, bu hızlı kesim zincir sıçrama riskini azaltır.

Temiz ve hızlı bir kesim elde etmek için zincirin bakımını doğru yapınız.

Oluşan talaşlar küçük ve toz şeklinde olduğunda, kesim sırasında zorlama yapmak gerekir ve zincir sadece bir tarafı kesiyorsa zincir bilenmelidir. Zincirin bakımı sırasında, aşağıdaki noktalara dikkat ediniz:

• Yan kenarın yanlış bileme açısı sıçrama risklerini arttırabilir. Derinlik sınırlayıcılarının boşluğu (A): derinlik sınırlayıcılarının boşlukları arttıkça, sıçrama riski artar.
• Tersine, yeterince derin olmayan bir ayar kesim kalitesini azaltır.

Dişler çivi veya taş gibi sert nesnelere dokunursa veya ahşap üzerinde yer alan çamur veya kum tarafından aşınırsa zincirinizi bir Yetkili Servise bileme işlemini yaptırınız.

Önemli bilgi: Zinciri yerine takarken, çalıştırma dişlisinin (B) aşınmış veya hasar görmüş olup olmadığını kontrol ediniz. Hasarlı veya aşınmışsa, bir Yetkili Servis Merkezinde değişim işlemini gerçekleştiriniz.

Önemli bilgi: Aşağıda anlatılan bileme işlemini hiç anlamıyorsanız, testerenizin zincirini bir Yetkili Servis Merkezinde biletiniz veya sıçramaya eğilimi az olan bir zincirle değiştiriniz.

SAPLAMALARIN BİLENMESİ (Şekil. 49-52)

Bir saplamanın tanımı:

(A) Bıçak (B) Yan kenar (C) Derinlik sınırlayıcısı (D) Pabuç (E) Oyuk (F) Topuk (G) Perçin (H) Üst kenar

Tüm saplamaları aynı açı ve uzunlukta bilediğinizden emin olunuz; yalnızca eşit boyuttaki dişler hızlı bir kesim elde edilmesini sağlar.

UYARI

Zincir çok kesicidir. Zincirin bakımını yaparken her zaman koruyucu eldivenler takınız. Böylece yaralanma riskleri önlenmiş olur.

■ Bilemeden önce zinciri geriniz. Bunun için "Zincir geriliminin ayarlanması" bölümüne bakınız. 1,6 mm çaplı bir yuvarlak eğe ve bir eğe taşıyıcı kullanınız (temin edilmemiştir). Oyma kalemlerini her zaman zincir rehberi ortasında bileyiniz. Eğeyi bıçağın üst kenarı ile hizalayınız. Eğenin eğilmesine veya titremesine izin vermeyiniz. Hafif ama kesin bir baskı oluşturarak, saplamanın ön kenarını törpüleyiniz. Her geri dönüşte eğeyi kaldırınız. Her bıçak üzerine sert birkaç eğe darbesi gerçekleştiriniz. Sol taraftaki tüm oyma kalemlerini (A) aynı yönde törpüleyiniz. Sonra diğer tarafa geçiniz ve sağ taraftaki oyma kalemlerini (B) aynı yönde törpüleyiniz. Eğeye yapışan kalıntıları metal bir fırça ile çıkarınız.

DİKKAT

Kötü bilenmiş veya pürüzlü bir zincir, kesim sırasında motorun aşırı hızlı çalışmasına neden olabilir ve motora zarar verebilir.

Türkçe

UYARI

Zincirin kötü bilenmesi sıçrama riskini artırır.

UYARI

Hasar görmüş zinciri değiştirmezseniz veya onarmazsanız, ciddi fiziksel yaralanmalara maruz kalırsınız.

BAKIM

ÜST KENAR BİLEME AÇISI (Şek. 53)

(A) - DÜZGÜN 30° - Törpü taşıyıcılar, üst kenara göre doğru bir şekilde hizalandırmak için işaretlere sahiptir. (B) - 30°'DEN AZ - Enine kesimler için. (C) - 30°'DEN FAZLA - Hızlı şekilde pürüzlenen incelmiş bıçak.

YAN KENAR BİLEME AÇISI (Şek. 54)

(D) - DÜZGÜN 80° - Bir törpüyü törpü taşıyıcıya doğru açı ile koyarsanız oluşacak olan açıdır. (E) - KANCA - Ahşaba "takılıyor" ve hemen pürüz oluyor, sıçrama riskini artırır. Çok küçük çaplı veya çok aşağıda tutulan bir törpünün kullanılmasından meydana gelir. (F) - ARKA AÇI - Çok büyük bir ilerleme gücü gerektiriyor, rehberin ve zincirin aşırı aşınmasına neden olur. Çok büyük çaplı veya çok yüksek tutulan bir törpünün kullanılmasından meydana gelir.

DERİNLİK SINIRLAYICILARININ BOŞLUKLARI (Şek. 55-57)

• Derinlik sınırlayıcılarının boşluklarını (A) 0,6 mm'de tutunuz. Dayanakların boşluklarını kontrol etmek için bir derinlik göstergesi kullanınız. Zincirin her bilenme işleminden sonra derinlik dayanakları boşluğunu kontrol ediniz. Tüm sınırlayıcıları eşit şekilde törpülemek için bir bileme göstergesi (C) ve bir yassı törpü (B) (verilmemiştir) kullanınız. 0,6 mm'lik bir gösterge kullanınız.

Her derinlik dayanağının seviyesini törpüledikten sonra, önünü yuvarlatarak orijinal şeklini geri veriniz. Törpünün kenarı, teğet olarak çalıştırma halkalarına zarar vermemeye özen gösteriniz. Derinlik dayanakları, teğet törpülerin yuvarlak törpü ile törpülendiği yönde yassı törpü ile düzeltilmelidir. Yassı törpünün, derinlik dayanaklarının düzeltilmesi sırasında oyma kalemlerinin karışı ile temas etmemesine dikkat ediniz.

ZİNCİR REHBERİNİN BAKIMI (Şek. 58)

DİKKAT

Testere üzerinde her türlü bakım işleminden önce zincirin durduğundan emin olunuz.

Kullandığınız her haftanın sonunda, iki yandaki aşınmayı dağıtmak ve daha uzun bir ömür sağlamak için zincir rehberini çeviriniz. Her kullanımdan sonra, rehberi temizleyiniz ve aşınmadığını veya hasar görmediğini kontrol ediniz.

Rehber rayı üzerinde deformasyon veya pürüzler aşınmanın doğal sonuçlarıdır. Bu arızalar ortaya çıkar çıkmaz bir törpü yardımıyla azaltılmalıdır.

Rehber aşağıdaki durumlarda değiştirilmelidir:

Rayların iç tarafı zincirin bir yana yatmasına neden olacak şekilde aşınmışsa, eğilmişse, raylar çatlamış veya kırılmışsa, raylar açılmışsa,

Aynı zamanda, bu iş için yapılmış olan deliğe yağlama ürününü doldurarak, zincir rayını her hafta yağlayınız. Zincir rayını çeviriniz ve deliklerin (A) ve zincir rayının kirlilik taşımadığını kontrol ediniz.

HAVA FİLTRESİNİN TEMİZLİĞİ (Şek. 59-60)

DİKKAT

Parçaları yerine takmadan önce hava filtresinin yuvasına doğru şekilde yerleştirildiğinden emin olunuz. Motoru asla hava filtresi olmadan çalıştırmayınız; bu motora zarar verebilir.

KARBÜRATÖRÜN AYARLANMASI (Şek. 61-63)

Karbüratörün ayarlanmasına geçmeden önce:

Bir fırça veya sıkıştırılmış hava yardımıyla yanıcı karterinin havalandırma kanallarını temizleyiniz. Hava filtresini (A) temizleyiniz. "Hava filtresinin temizlenmesi" bölümüne bakınız. Rölanti ayarına geçmeden önce motoru birkaç saniye dönmeye bırakınız.

UYARI

İklim ve rakım koşulları karbüratörün çalışmasını etkileyebilir. Karbüratörü ayarlarken, ziyaretçilerin testereye yaklaşmasına izin vermeyiniz.

Rölanti ayarı

Rölanti ayarı, hızlandırma düğmesi basılı değilken, valfin açılma derecesini değiştirmeye yarar.

Ayarlama:

Rölanti hızını artırmak için rölanti vidasını "T" sağa

doğru çeviriniz.

Rolanti hızını azaltmak için rolanti vidasını "T" sola doğru çeviriniz. - Bir deneme kesimi yapınız ve sonra en iyi kesim gücünü elde etmek için yüksek devir H vidasını ayarlayınız (maksimum hızı ayarlamak için değildir). Yüksek devir vidası çeyrek turdan daha fazla çevrilemez.

BAKIM

UYARI

ZİNCİR ASLA ROLANTİDE DÖNMEMELİDİR. Rolantide dönen bir zincir, ciddi fiziksel yaralanmalara sebep olabilir.

Atici karterinin havalandırma fanlarını (B) temiz tutmak için sıkıştırılmış hava veya bir fırça kullanınız.

KARBÜRATÖRÜN DONMA ÖNLEME MEKANİZMASI (Şek. 64-65)

Testerede, soğuk havada kullanılması durumunda donma riskini önlemek amacıyla, karbüratöre, motordan gelen sıcak havayı aktaran, silindir karterinin sağ tarafında bulunan bir havalandırma kapağı vardır. Testereyi 0°C ila 5°C arasındaki sıcaklıklarda ve yüksek nem oranında kullanıyorsanız, karbüratörde buz oluşma riski meydana gelir. Bu da motorda yavaşlamaya ve bozulmalara yol açar. Testerenizi bu gibi koşullarda kullanıyorsanız, çalışmaya başlamadan önce donma önleme fonksiyonunu seçiniz.

Donma önleme fonksiyonunu seçmek için:

Çalıştırma düğmesini STOP "üzerine getiriniz. Hava filtresi (A) kısmının kapağını çıkarınız. Hava filtresini çıkarınız. Silindir kapağından (C) çıkartmak için starteri (E) kaldırınız. Silindiri yerinde tutan beş adet vidayı gevşetiniz. Silindir kapağını çekerek çıkartınız. Silindir karterinin sağ tarafında bulunan kapağı (D) üzerine bastırarak çıkartınız. ■ Bu kapağı "Snow" yazan taraf yukarıya bakacak şekilde çevirin ve sonra yerine koyun. Silindir kapağını yerine koyun ve onu tutan vidaları yeniden takın. - Starteri, hava filtresini ve kapak filtresini tekrar yerlerine yerleştirin.

UYARI

Donma riski yoksa kapağı daima yeniden normal

kullanım pozisyonuna ("Sun") koyun. Sıcaklık arttıktan sonra da testerenizi donma önleme pozisyonunda kullanırsanız, motorun düzgün şekilde dönmeme riski vardır.

MOTORUN TEMİZLENMESİ (Şek. 66-67)

Sıkıştırılmış hava veya küçük bir fırça ile, silindirin fanlarını (B) ve motor volanını (A) düzenli olarak temizleyin. Silindirin kirli olması motorun tehlikeli şekilde aşınmasına neden olabilir.

UYARI

Özellikle motor karteri ve atıcı karteri gibi parçalardan biri doğru şekilde yerine takılmadıysa testereyi asla çalıştırmayınız. Bazen parçalar kırılabilir ve etrafa sıçrayabilir. Volanı ve debriyajın onarımını sadece bir Yetkili Servis Merkezinde yaptırınız.

Açıklama: Aletinizde bir güç kaybı fark ederseniz, egzoz veya susturucu kalıntıları tarafından kirlenmiş olabilir. Motorun başlangıçtaki gücüne tekrar kavuşabilmesi için bu kalıntıların temizlenmesi gerekir.

YAKIT FİLTRESİNİN DURUMUNUN KONTROL EDİLMESİ (Şek. 68)

Yakıt filtresini (B) düzenli olarak denetleyiniz. Kirli veya hasarlıysa değiştiriniz.

Bu aletin motoru, 0,64 mm'lik elektrot açıklığında Champion RZ7C veya NGK CMR7H buji ile çalışır. Her 50 saatlik kullanımda bir ya da gerekiyorsa daha sık, aynı tip bir buji ile değiştiriniz.

• Anahtar yardımıyla (A) sola doğru çevirerek bujiyi açınız. Bujiyi çıkarınız. Yeni bujiyi vida yuvasına yerleştiriniz ve elle sağa doğru çeviriniz. Bitirmek için, bir anahtarla iyice sıkınız (B).

Açıklama: Buji telinin kısa devre yapmamasına dikkat ediniz: bu alete ciddi şekilde zarar verebilir.

EGZOZ VE KIVILCIMDAN KORUYUCU IZGARANIN TEMİZLENMESİ/KONTROLÜ (Şek. 70)

Egzoz, kıvılcımdan koruyucu bir ızgara ile donatılmıştır. Bozuk kıvılcımdan koruyucu ızgara yangın riskine neden olabilir. Izgara normal kullanım çerçevesinden bile kirlenebilir. Her hafta kontrol edilmelidir ve gerekirse temizlenmelidir. Susturucuyu ve kıvılcımdan koruyucuyu her zaman düzgün durumda tutunuz.

UYARI

Susturucunun yüzeyi, testerenin kullanımı sırasında ve kullanımından sonra çok sıcaktır. Ciddi şekilde yaralanma riskinden kaçınmak için,

susturucuya her türlü temastan kaçınınız.

Susturucuyu soğumaya bırakınız. Susturucunun kapağını yerinde tutan torx vidası (E) ile 8 mm'lik somunları (D) sökünüz; kapağı (C) ve kıvılcımdan koruyucu ızgarayı (A) sökünüz. Kıvılcımdan koruyucu ızgara kirlenmişse, küçük bir metal fırça ile temizleyiniz. Hasarlıysa kıvılcımdan koruyucu ızgarayı değiştiriniz.

BAKIM

Susturucuyu çıkarınız (B). Havalandırma kanallarından geçerek kalıntıları çıkarmak için düz bir tornavida kullanınız. Ayrıca silindirin egzozu ile susturucunun havalandırma kanalları üzerinde toplanmış kalıntıları da siliniz. Susturucuyu, kıvılcım koruyucu ızgarayı ve susturucu kapağını tekrar yerine yerleştiriniz. Torx vidalarını ve somunları yeniden takınız.

ZİNCİR FRENİNİN SÖKÜLMESİ VE İNCELENMESİ (Şek. 71-72)

• Debriyaj karterini çıkarınız ve zincir freni (A) parçalarını temizleyiniz. Fren bandının (C) aşınma seviyesini kontrol ediniz ve çok aşınmış veya deforme olmuşsa değiştiriniz. Bandın kalınlığı 0,6 mm'den az

olmamalıdır.

Yarısından fazlası aşınmamalıdır.

Zincir freninin mekanizmasını her zaman temiz tutunuz ve fren mafsalını (B) hafifçe yağlayınız. Onarım ve temizlik işlemlerini bitirdikten sonra zincir freninin çalışmasını düzenli olarak test ediniz. Daha fazla bilgi için, "Zincir freninin kullanılması" bölümüne bakınız. Zincir tuzağının durumunu (D) kontrol ediniz ve gerekiyorsa değiştiriniz.

UYARI

Mekanizma düzenli olarak temizlendiğinde bile, alan üzerinde zincir freninin güvenilirliğini garanti etmek imkansızdır. Tüm kesim talimatlarına uyunuz.

TESTERENİN SAKLANMASI (BİR AY YA DA DAHA FAZLASI İÇİN)

Depoda kalan tüm yakıtı, benzini alacak uygun bir kaba boşaltınız. Motoru durana kadar çalıştırınız. Sızan ve devrik kalıntı oluşturabilecek tüm yakıtın yok edilmesini sağlar. Kalan yakıtın tümünü karbüratörden boşaltmak için hava alma pompasını birkaç kez çalıştırınız. Zincir ve ray yağını bu amaç için tasarlanmış bir kaba boşaltınız. Testereyi dikkatlice temizleyiniz.

Türkçe

Çocukların ulaşamayacağı havadar bir yere kaldırınız.

Açıklama: testereyi bahçe kimyasalları ürünleri veya buz çözücü tuzlar gibi zararlı maddelere yakın saklamayınız.

Yakut islemleri ve saklanması ile ilgili ISO standarına ve yeriyleyönetmeliklere bakiniz. Kalan yakiti iki zamani bil motor ile donatilmalık腑a bir allet ile kullanabilirsiniz.
Motor calismiyor.(Çalıstirma)düşmesinin "I" calıstirma pozisyonu üzerinde oludgün emin olunuz).	Kılıçınık yok.Motor boğuluyor.	Bujin durumunu kontrol ediniz. Havafiltrisin nkapainençıkartiniz. Silindir bujisini;cıkarnüz. Bujin telini yaniden takıniz ve bujiyi silindir üzerine yerleştiniriz, metal kismil silindir ile temas etmelidir.Firlaticiçıkentin ve bujin elektrotunda bir kılıçın olusup olusmadigiina bakiniz. Hüçbir kılıçirm ortaya;cıkmazsa, bu testi yeti bir mum ileGPCkeleştiniriz.Calistirma düşmesini durdurma üzerine yerleştridktensonra bujii;cıkarnüz. Starter kolunu calistirma pozisyonuna (tamamen basili) itiniz ve aticiin nkolunu 15 ile 20 kereçkiniz. Bu motoru kalan yakuṭtan kurtarı.Bujii temizleyiniz ve yetine koyunuz.Düşmeyi calistirma(I)pozisyonu üzerine getiriniz.Hava alma pompasinı 4 defa calistiriniz. Starter kolu tamamen basili oludunda, aticiin nkolunu üç kereçkiniz(calistirma pozisyonu). Motor marş etmezse, starter kolunu yeti sikişirma pozisyonuna getiriniz (ara pozisyon) ve normal marş isteminiGPCkeleştiniriz.Motor halama etmiyorsa, bu aşamalarıyeti bir bujiletekralayıniz.
Motor dizgün sekilde marş ediyor fakat hizlanymiyor.	"L" vidası (duşuk devir) bir ayarlama gerektirir.	Bir tekniyenin karbürator ayarini yapması�能in bir Yetkili Servis Merkeziyle temasaGPCiniz.
Motor calisiyor ama sonra duruyor.	"L" vidası (duşuk devir) bir ayarlama gerektirir.	Bir tekniyenin karbürator ayarini yapması�能in bir Yetkili Servis Merkeziyle temasaGPCiniz.
Motor marş ediyor ama tam devirde dizgün calisymiyor.	"H" vidası (yükbek devir) bir ayarlama gerektirir.	Bir tekniyenin karbürator ayarini yapması�能in bir Yetkili Servis Merkeziyle temasaGPCiniz.
Motor tam devrinerulşmiyor ve/veya fazladan dumanmişkartyor.	Benzin / yağ kariışı dioğrudehyildir.Havafiltresi kırilenmiş.Kılıçınçim koruyucusu kırildir."H" vidası (yükbek devir) bir ayarlama gerektirir.	Doğru oranda 2 zamanlı sentez)yakiçeren yeti kariştırlışbir yakit kullanı.Z.Havafiltr resinimtemizlenmesi"Bölümünebakıniz.Kılıçınçimkoruyucsunu temizleyiniz."Egzozeylekılıçmadan koruyucu izgaranintemizlenmesi/kontrolü"bolümünebakıniz.Bir tekniyenin karbürator ayarini yapması�能in bir Yetkili Servis Merkeziyle temasaGPCiniz.
Motor marş ediyor, calistır ve hizlanymiyor fakat rolantide tutmuyor.	Karbüratorünrolanti vidası ayarlanmılı olmalir.	Rolanti hizinci artirmak�能irolanti vidası "T"saşa.Doğru ceviriniz."Karbüratorünayarlanmasi"bolümünebakıniz.

Türkçe

PROBLEMLERİN ÇÖZÜMÜ

SORUN	SEBEP	ÇÖZÜM
Zincir rolantideDSLYor.	Karbüratörünrolanti vidası ayarlanmış olmalıkı.	Rölanti yüzüncü azaltmak ilerlanti vidasınel“T” sola.Doğru ceviriniz.“Karbüratörünayarlanması”bineLümunébakıniz.
	Sistemdebircastlekaretvar.	Arizali sistemidehyişirmek ilebir Yetkili ServisMerkezine basvurunuz.
Zincir rehberi ve zincir,isinir ve duman:yar.	Yağ deposu boş.	Yağ deposu)yakı deposu ile,ayni zamanda:doldurulmalıkı.
	Zincirçokgargin.	Bu kullanımilavuzunun“Zincir gerilimin ayarlanması”bineLümunébakıniz.
	Yağlama sistemiçalism;yor.	Motoru 30ile45saniyearasinda,yardevirdeçalistirniz.Testereyi durdurunuzve,yaçınzincirrehberinden damlayipdamlamadiğınkontrol ediniz.Yaç varsa,zincir veyahreherhasarlOlabilir.
	Yağ gelisleri tİkali.	Disli karterilezincirrehberiniçekinizve sertbirfıçaylayageliskenallarini temizleyiniz.
Motor marş ediyor veDSLYorAMLzir.	Zincir freni devrede.	Zincir freni devredençikartiniz.“Zincir freninikullanlması”bineLümunébakıniz.
	Zincirçokgargin.	Bu kullanımilavuzunun“Zincir gerilimin ayarlanması”bineLümunébakıniz.
	Zincir rehberi ve zincir.Doğru sekilde takılmamış.	“Zincir ve zincirrehberinindehyiştilirmesi”bineLümunébakıniz.
	Zincir rehberi yea zincir hasarlı.	Zinciri ve zincir rehberini kontrol ediniz.
	Çalıstirma dislisi hasarlı.	Bir tekniyetinçalıstirma dislisinindehyigişiinigereçleştlirmesiçınbirYetkili ServisMerkeziyletemasaogeçıniz.

Eesti

Tāname Teid, et ostsite Ryobi kettsae.

Normal kullanım sonucunda yıpranmalar, anormal ya da izin verilmeyen kullanım veya bakım, ya da aşırı yüklenme ve ayrıca bataryalar, ampuller, bıçaklar, yüksükler, türbinler GPI aksesuarları söz konusu garantinin dışındadır.

Garanti dönemi süresince meydana gelen bir arıza durumunda, ürünü SÖKMEDEN satın alma belgesi ile yetkili satıcınıza ya da size en yakın Ryobi Yetkili Servis Merkezi'ne gönderiniz. Defolu mallara ilişkin yasal haklarınız söz konusu garantide bahis konusu edilmemiştir.

GARANTİ BELGESİ

Bu ürünün, 98/37/EC Makine Talimatnamesi ve CEM/89/336/ECC, ses emisyonları ile ilgili 2000/14/EC, 97/68/EC, gaz emisyonları ile ilgili 2002/88/EC ve 2004/26/EC Talimatı gibi uygulanabilir AT Direktifleri tarafından öngörülen sağlık ve güvenlik konusundaki gerekliliklere uygun olduğunu açıklarız.

Aşağıdaki Avrupa ve/veya ulusal normlar ve/veya teknik özellikler ortak talimatları açıklanan seksiyon ve güvenlik konusundaki gereklilikleri uygulamak için gözden geçirilmiştir: EN 292-1:1991 / EN 292-1:1991+A1:1995 / EN 608:1994 / ISO 6533:2001 / ISO 6534:1992 / ISO 6535:1991 / ISO 7293:1997 / ISO 7914:2002 / ISO 7915:1991 / ISO 6531:1999 / ISO 8334:1985 / ISO 9518:1998 / ISO 10726:1992 / ISO EN 14982:1998 / EN ISO 3744:1995 / EN ISO 4871:1996 / ISO 9207:1995 / ISO 7182:1984 / ISO 7505:1986

Bu ürünün ses emisyonları ile ilgili 2000/14/EC talimatına uygun olduğunu açıklarız.

	35 cc	40 cc	44 cc
Ölçülen akustik güç seviyesi	110 dB(A)	110 dB(A)	110 dB(A)
Garanti edilen akustik güç seviyesi	112 dB(A)	112 dB(A)	112 dB(A)
Yayınlama tarihi	1 / 2007

Bu ürünün, SLG PRUEF-UND ZERTIZIERUNGSGMBH denetleme bürosu tarafından 19/4EC yöngeresine uygun olduğu beyan edilmiştir. BURGSTAEDTER STRASSE 20, D-09232, HARTMANNSDORF, ALLEMAGNE.

Teknik dokümanlar Homelite Far East Co., Ltd. tarafından saklanmaktadır. 24/F, 388 Castle Peak Road, Tsuen Wan, N. T., Hong Kong.

Homelite Far East Co., Ltd. Tarafından Eylül 2006 tarihinde düzenlenen uygunluk bildirisi.
