KÄYTTÖOHJE ECO-2335 RYOBI

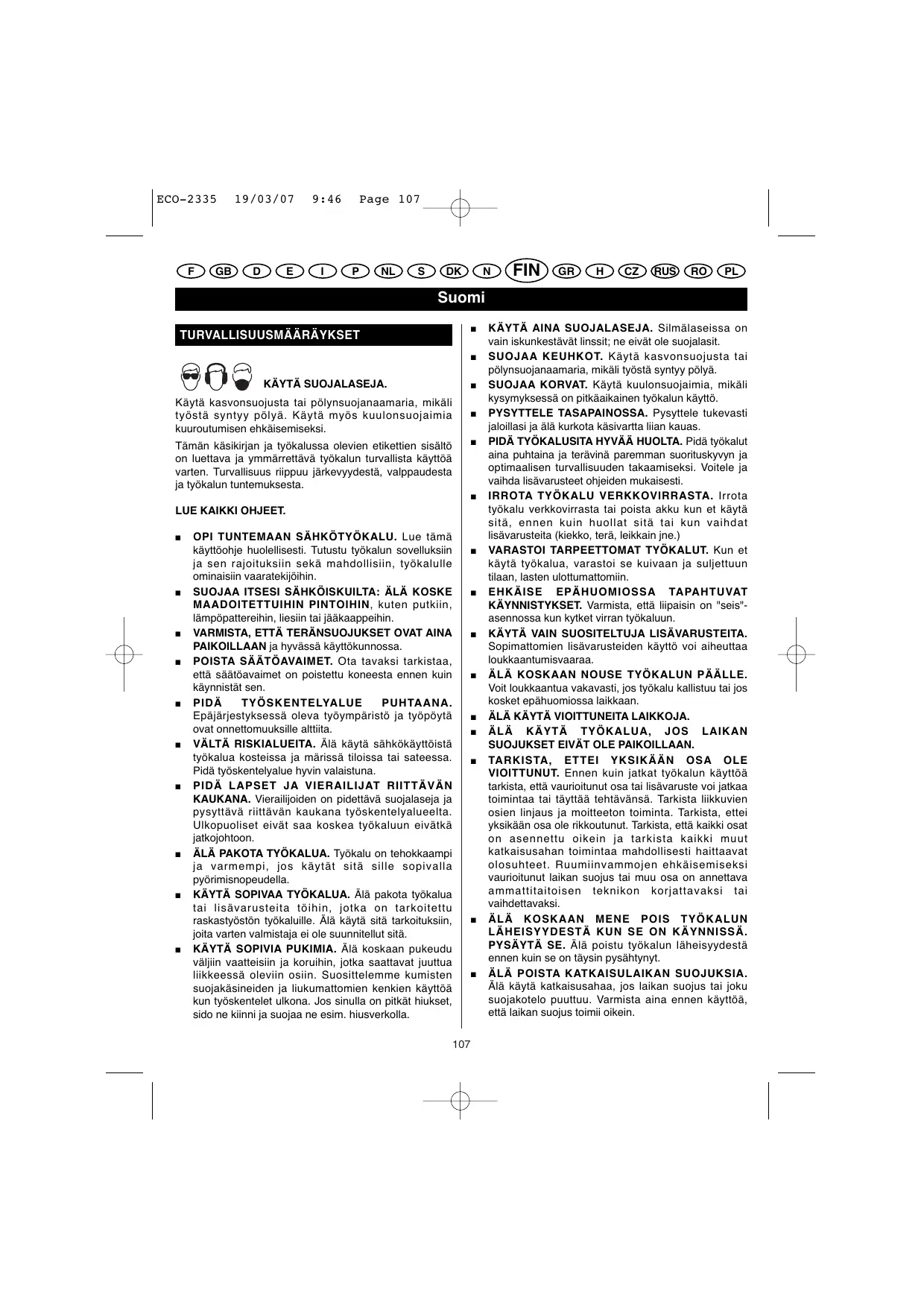

Käytä kasvonsuojusta tai pölynsuojanaamaria, mikäli työstä syntyy pölyä. Käytä myös kuulonsuojaimia kuuroutumisen ehkäisemiseksi.

Tämän käsikirjan ja työkalussa olevien etikettien sisältö on luettava ja ymmärrettävä työkalun turvallista käyttöä varten. Turvallisuus riippuu järkevyydestä, valppaudesta ja työkalun tuntemuksesta.

OPI TUNTEMAAN SÄHKÖTYÖKALU. Lue tämä käyttöohje huolellisesti. Tutustu työkalun sovelluksiin ja sen rajoituksiin sekä mahdollisiin, työkalulle ominaisiin vaaratekijöihin. SUOJAA ITSESI SÄHKÖISKUILTA: ÄLÄ KOSKE MAADOITETTUIHIN PINTOIHIN, kuten putkiin, lämpöpattereihin, liesiin tai jääkaappeihin.

VARMISTA, ETTÄ TERÄNSUOJUKSET OVAT AINA

PAIKOILLAAN ja hyvässä käyttökunnossa. POISTA SÄÄTÖAVAIMET. Ota tavaksi tarkistaa, että säätöavaimet on poistettu koneesta ennen kuin käynnistät sen. PIDÄ TYÖSKENTELYALUE PUHTAANA. Epäjärjestyksessä oleva työympäristö ja työpöytä ovat onnettomuuksille alttiita. VÄLTÄ RISKIALUEITA. Älä käytä sähkökäyttöistä työkalua kosteissa ja märissä tiloissa tai sateessa. Pidä työskentelyalue hyvin valaistuna. PIDÄ LAPSET JA VIERAILIJAT RIITTÄVÄN KAUKANA. Vierailijoiden on pidettävä suojalaseja ja pysyttävä riittävän kaukana työskentelyalueelta. Ulkopuoliset eivät saa koskea työkaluun eivätkä jatkojohtoon. ÄLÄ PAKOTA TYÖKALUA. Työkalu on tehokkaampi ja varmempi, jos käytät sitä sille sopivalla pyörimisnopeudella. KÄYTÄ SOPIVAA TYÖKALUA. Älä pakota työkalua tai lisävarusteita töihin, jotka on tarkoitettu raskastyöstön työkaluille. Älä käytä sitä tarkoituksiin, joita varten valmistaja ei ole suunnitellut sitä. KÄYTÄ SOPIVIA PUKIMIA. Älä koskaan pukeudu väljiin vaatteisiin ja koruihin, jotka saattavat juuttua liikkeessä oleviin osiin. Suosittelemme kumisten suojakäsineiden ja liukumattomien kenkien käyttöä kun työskentelet ulkona. Jos sinulla on pitkät hiukset, sido ne kiinni ja suojaa ne esim. hiusverkolla.

KÄYTÄ AINA SUOJALASEJA. Silmälaseissa on vain iskunkestävät linssit; ne eivät ole suojalasit. SUOJAA KEUHKOT. Käytä kasvonsuojusta tai pölynsuojanaamaria, mikäli työstä syntyy pölyä. SUOJAA KORVAT. Käytä kuulonsuojaimia, mikäli kysymyksessä on pitkäaikainen työkalun käyttö. PYSYTTELE TASAPAINOSSA. Pysyttele tukevasti jaloillasi ja älä kurkota käsivartta liian kauas. PIDÄ TYÖKALUSITA HYVÄÄ HUOLTA. Pidä työkalut aina puhtaina ja terävinä paremman suorituskyvyn ja optimaalisen turvallisuuden takaamiseksi. Voitele ja vaihda lisävarusteet ohjeiden mukaisesti. IRROTA TYÖKALU VERKKOVIRRASTA. Irrota työkalu verkkovirrasta tai poista akku kun et käytä sitä, ennen kuin huollat sitä tai kun vaihdat lisävarusteita (kiekko, terä, leikkain jne.) VARASTOI TARPEETTOMAT TYÖKALUT. Kun et käytä työkalua, varastoi se kuivaan ja suljettuun tilaan, lasten ulottumattomiin.

EHKÄISE EPÄHUOMIOSSA TAPAHTUVAT

KÄYNNISTYKSET. Varmista, että liipaisin on "seis"asennossa kun kytket virran työkaluun. KÄYTÄ VAIN SUOSITELTUJA LISÄVARUSTEITA. Sopimattomien lisävarusteiden käyttö voi aiheuttaa loukkaantumisvaaraa. ÄLÄ KOSKAAN NOUSE TYÖKALUN PÄÄLLE. Voit loukkaantua vakavasti, jos työkalu kallistuu tai jos kosket epähuomiossa laikkaan. ÄLÄ KÄYTÄ VIOITTUNEITA LAIKKOJA. ÄLÄ KÄYTÄ TYÖKALUA, JOS LAIKAN SUOJUKSET EIVÄT OLE PAIKOILLAAN.

TARKISTA, ETTEI YKSIKÄÄN OSA OLE

VIOITTUNUT. Ennen kuin jatkat työkalun käyttöä tarkista, että vaurioitunut osa tai lisävaruste voi jatkaa toimintaa tai täyttää tehtävänsä. Tarkista liikkuvien osien linjaus ja moitteeton toiminta. Tarkista, ettei yksikään osa ole rikkoutunut. Tarkista, että kaikki osat on asennettu oikein ja tarkista kaikki muut katkaisusahan toimintaa mahdollisesti haittaavat olosuhteet. Ruumiinvammojen ehkäisemiseksi vaurioitunut laikan suojus tai muu osa on annettava ammattitaitoisen teknikon korjattavaksi tai vaihdettavaksi.

ÄLÄ KOSKAAN MENE POIS TYÖKALUN

LÄHEISYYDESTÄ KUN SE ON KÄYNNISSÄ. PYSÄYTÄ SE. Älä poistu työkalun läheisyydestä ennen kuin se on täysin pysähtynyt. ÄLÄ POISTA KATKAISULAIKAN SUOJUKSIA. Älä käytä katkaisusahaa, jos laikan suojus tai joku suojakotelo puuttuu. Varmista aina ennen käyttöä, että laikan suojus toimii oikein. ECO-2335

ja laikasta. Älä vie käsiä laikan (tai työkappaleen) alle tai ympärille kun laikka pyörii. Älä yritä poistaa leikattua osaa kun laikka pyörii.

MUISTUTUS Laikka käy inertian avulla vielä hetken aikaan kun työkalu on sammutettu.

ÄLÄ KOSKAAN KÄYTÄ TYÖKALUA RÄJÄHDYSVAARALLISESSA YMPÄRISTÖSSÄ. Moottorista lähtevät kipinät voivat sytyttää räjähtäviä höyryjä palamaan. TARKASTA TYÖKALU SÄÄNNÖLLISESTI ja anna valtuutetun Ryobi-huoltamon korjata se, jos se on vioittunut. Tarkkaile liitäntäjohtoa ja pidä se kaukana liikkuvasta laikasta. KÄYTÄ ULKOTILOIHIN TARKOITETTUJA JATKOJOHTOJA. Kun käytät työkalua ulkona, jatkojohdoissa on oltava ulkokäyttöön soveltuva maadoitus (tämän tiedon on oltava merkittynä jatkojohtoon). ÄLÄ KÄYTÄ TYÖKALUA JOS SITÄ EI VOIDA KÄYNNISTÄÄ JA SAMMUTTAA KATKAISIMELLA. Anna valtuutetun Ryobi-huoltamon vaihtaa kaikki vialliset kytkimet.

PIDÄ TYÖKALU KUIVANA JA PUHTAANA

(RASVATTOMANA, ÖLJYTTÖMÄNÄ). Käytä aina puhdistukseen puhdasta riepua. Älä koskaan puhdista työkalua jarrunesteellä, bensiini- tai liuoteperustaisilla aineilla. PIDÄ PITKÄT TYÖKAPPALEET PAIKOILLAAN. Tue pitkät kappaleet leikkauksen ajaksi, ettei työkalu pääse kaatumaan. ENNEN KUIN ALOITAT SAHAUKSEN VARMISTA, ETTÄ SÄÄDETTÄVÄT OSAT OVAT OIKEIN KIRISTETTYINÄ. Kiinnitä työkappale AINA RUUVIPURISTIMILLA. ÄLÄ KOSKAAN KOSKE LAIKKAAN tai muuhun liikkuvaan osaan työkalun käytön aikana.

ÄLÄ KOSKAAN KÄYNNISTÄ METALLIN

KATKAISUSAHAA, JOS LAIKKA KOSKETTAA

TYÖKAPPALEESEEN. Älä KOSKAAN sahaa enempää kuin yhden kappaleen kerrallaan. ÄLÄ ASETA katkaisusahan pöydälle enempää kuin yksi työkappale kerrallaan. ÄLÄ KOSKAAN TYÖSKENTELE "KÄSIVARAISESTI". Kiinnitä työkappale aina ruuvipuristimilla. ÄLÄ KOSKAAN PIDÄ työkappaleesta käsin. Työkappale kuumenee sahauksen aikana.

Älä KOSKAAN vie mistään syystä käsiä tai sormia laikan taakse, alle ja läheisyyteen äläkä leikkuualueelle. Älä KOSKAAN kerää mitään (työkappaleita, hukkapaloja jne.) leikkuureitin välittömästä läheisyydestä. VÄLTÄ MONIMUTKAISIA KÄYTTÖJÄ JA ASENTOJA, joiden aikana kädet saattavat luistaa yhtäkkiä kohti laikkaa. Etsi AINA asento, jossa pysyt tasapainossa. Älä KOSKAAN asetu, kokonaan tai osittainkaan, laikan leikkuureitille. Muista AINA vapauttaa liipaisin ja odota kunnes laikka lakkaa pyörimästä ennen kuin poistat työkappaleen. ÄLÄ TEE PIKAISIA KÄYNNISTYS/ KATKAISUASENTOJEN MUUTOKSIA. Laikka voi löystyä ja aiheuttaa onnettomuuden. Pysyttele muussa tapauksessa syrjässä ja odota, että laikka pysähtyy kokonaan. Sammuta metallin katkaisusaha ja kiristä laikan akselin kiinnitysruuvi hyvin. VARAOSAT: Kaikki sähkötyöt tai mekaaniset korjaukset on annettava valtuutetun Ryobi-huoltamon tehtäviksi. MUISTUTUS Käytä vaihdossa yksinomaan alkuperäisiä Ryobi-varaosia. Muunlaisten varaosien käyttö voi osoittautua vaaralliseksi ja vaurioittaa tuotetta.

JOS KATKAISUSAHASTA PUUTTUU, rikkoutuu, taipuu tai osoittautuu vialliseksi joku osa tai mikäli sähkökomponentti ei täytä tehtäväänsä, sammuta katkaisusaha, katkaise siitä virta ja korjauta vialliset, puuttuvat tai rikkoutuneet osat ennen kuin käytät sahaa uudelleen.

VARMISTA, ETTÄ KATKAISUSAHAN KAIKKI

KOKOONPANOT ON TEHTY OIKEIN, tässä käsikirjassa annettujen ohjeiden mukaisesti, ennen kuin käytät katkaisusahaa. Älä kiristä laikkaa liikaa sillä se saattaa säröillä. TARKISTA, ETTEI LAIKASSA OLE SÄRÖJÄ JA HALKEAMIA ja testaa se ennen käyttöä.

KÄYTÄ METALLIN KATKAISULAIKKAA, JONKA

PYÖRINTÄNOPEUS ON VÄHINTÄÄN 4800 RPM. Varastoi katkaisulaikat aina kuivaan tilaan, jonka lämpötila pysyy tasaisena. UPOTA LAIKKA AINA HITAASTI TYÖKAPPALEESEEN sahauksen alussa. Liian nopea upottaminen voi rikkoa laikan. ENNEN KUIN ALOITAT SAHAUKSEN, paina liipaisinta ja odota kunnes laikka saavuttaa maksiminopeuden. ECO-2335

Suomi MUISTUTUS Tämä metallin katkaisusaha on suunniteltu metallin sahaukseen yksinomaan lujitetulla teräksisellä katkaisulaikalla. Älä irrota laikkaa, älä koskaan asenna tavanomaista teräslaikkaa äläkä yritä leikata tällä laikalla muuntyyppistä materiaalia, kuten puuta, kiveä tms. Seurauksena voi olla onnettomuus tai vakavia ruumiinvammoja.

PIDÄ TYÖSKENTELYALUE HYVIN VALAISTUNA, jotta näet mitä teet ja ettei turvalliseen työhön ole haittavaikutteita ENNEN KUIN aloitat sahan käytön. ÄLÄ KÄYTÄ TYÖKALUA MIKÄLI OLET

ALKOHOLIN TAI HUUMEIDEN VAIKUTUKSEN

ALAINEN TAI JOS OLET LÄÄKEKUURILLA. PYSY AINA VALPPAANA! Kun olet tottunut työkalun käyttäjä (useiden käyttökertojen kuluttua), älä tee virheitä koska valppautesi heikkenee. MUISTA AINA, että hetken kestävä huolimattomuus voi johtaa vakavaan loukkaantumiseen.

PYSY AINA VALPPAANA JA HALLITSE

TYÖKALUSI. Keskity työhösi ja käytä tervettä järkeä. Älä käytä työkalua kun olet väsynyt. Älä kiirehdi. SÄILYTÄ NÄMÄ OHJEET. Tutki niitä säännöllisesti ja käytä niitä muiden käyttäjien tiedotukseen. Mikäli lainaat katkaisusahan, lainaa myös sen mukana toimittu käsikirja. MUISTUTUS Älä yritä tehdä muutoksia katkaisusahaan tai liittää siihen lisävarusteita, joita ei ole suositeltu sen kanssa käytettäviksi. Tämäntyyppiset muutokset ovat kohtuutonta käyttöä ja ne voivat johtaa vaaratilanteisiin aiheuttaen vakavia ruumiinvammoja. KUVAUS (KUVAT 1-3)

Laikkatyyppi Laikan halkaisija Laikan napareikä Tyhjäkäynti Syöttöteho Teho Nettopaino Ohjauskulma - Oikealle - Vasemmalle Ruuvipuristimen kulma - Oikealle tai vasemmalle Leikkuuteho lujitettu katkaisulaikka 355 mm 25,4 mm 3800 kierrosta/min +/- 10% 230 V ~ 50 Hz 2300 W 17,5 kg 45° 45° 45° Shape = Profiili Angle = Kulma

Alempi laikan suojus Katkaisulaikka Ohjaimen lukintanuppi Kohdistettava ohjain Lukintavipu Ruuvipuristimen ruuvi Ruuvipuristimen vipu Katkaisusahan alusta Ruuvipuristin Kuusioavain Syvyystulkki Akselin lukintanappi Moottori Moottorilohkon varsi Käynnistysliipaisin Ylempi laikan suojus Koukku Kipinänsuoja Kantokahva Kumialusta Ohjaimen kiinnitysruuvi Varmuusketju Jännitteen merkkivalo Laikan akseli Sisäaluslaatta Sisälaippa Välikappale Ulkolaippa Ulkoaluslaatta Laikan kiinnitysruuvi Asteikko-osoitin Ohjaimen asteikko Varmuushiiliharjat Harjanpitimen tulppa ECO-2335

Suomi KANTOKAHVA OMINAISUUDET Katkaisusahan siirtäminen paikasta toiseen tapahtuu kätevästi kantokahvalla, joka sijaitsee moottorilohkon varressa. Sammuta katkaisusaha ja irrota se verkkovirrasta kuljetusta varten ja laske sitten moottorilohkon varsi alas ja lukitse se kuljetusasentoon varmuusketjulla. MOOTTORI Katkaisusahassa on tehokas moottori, jolla voidaan tehdä kaikki vaikeat leikkuutyöt. Huoltotyön helpottamiseksi moottorin harjoihin päästään käsiksi ulkopuolelta AKSELIN LUKINTANAPPI VIRTAJOHTO Akselin lukintanappi sallii akselin lukinnan katkaisulaikan vaihdon ajaksi. Vedä akselin lukintanappia kun asennat, irrotat tai vaihdat laikkaa. Virtajohto on tyyppiä H07RN-F ja se on 1,8 m pitkä. Se on maadoitettu. KATKAISULAIKKA

Metallin katkaisusahan mukana toimitetaan 355 mm:n katkaisulaikka. Tällä laikalla voidaan leikata enintään 155 mm:n paksuisia ja 233 mm:n pituisia materiaaleja leikkuukokoonpanon mukaisesti. MUISTUTUS Vakavia vammoja aiheuttavien epähuomiossa tapahtuvien käynnistysten ehkäisemiseksi, tee katkaisusahan kokoonpano ennen kuin kytket sen verkkovirtaan. Katkaisusahaa ei saa koskaan kytkeä verkkovirtaan kun asennat osia, teet säätöjä, asennat tai irrotat laikkaa tai kun et käytä sitä.

ITSESTÄÄNVETÄYTYVÄ ALEMPI LAIKAN

SUOJUS Alempi laikan suojus suojaa käyttäjää laikan molemmilta puolilta. Se vetäytyy ylemmälle laikan suojukselle kun laikka uppoutuu työkappaleeseen. Metallin katkaisusaha on kokoonpantu ja säädetty tehtaalla. Kuitenkin useiden käyttökertojen kuluttua laikka kuluu ja se on korvattava uudella. RUUVIPURISTIN MUISTUTUS Katkaisusahassa käytettävän laikan halkaisija saa olla enintään 355 mm. Älä koskaan käytä liian paksua laikkaa, joka ei salli ulkolaipan kytkeytymistä akselin tasapinnalle. Liian isot laikat koskettavat laikan suojukseen ja liian paksut terät eivät salli laikan kiinnitysruuvin oikeaa kiinnittymistä akselille. Sopimattomien laikkojen käyttö voi aiheuttaa onnettomuuksia ja vakavia ruumiinvammoja. Katkaisusahan mukana toimitetaan ruuvipuristin. Se koostuu pitkästä ruuvista, joka painaa työkappaleen ohjainta vasten, jolloin leikkuutyön hallinta paranee. Sillä ehkäistään myös työkappaleen siirtyminen laikkaa kohti sahauksen aikana. KOHDISTETTAVA OHJAIN Metallin katkaisusahassa oleva ohjain on suunniteltu ruuvipuristimeen kiinnitetyn työkappaleen tueksi. Se voidaan kohdistaa erilaisia sovellutuksia varten. Kohdistettava ohjain voidaan asettaa 0° - 45° kulmiin vasemmalle tai oikealle viistotusta varten. Sitä voidaan myös siirtää eteenpäin korkeiden tai paksujen, nelikulmaisten tai pyöreiden kappaleiden leikkausta varten ja taaksepäin ohuiden ja leveiden (kuten kulmatankojen) kappaleiden tueksi.

LAIKAN ASENTAMINEN JA IRROTTAMINEN

(Kuva 3) IRROTTAMINEN

Irtikytke metallin katkaisusaha verkkovirrasta. VAROITUS Ennen säätöjen aloitusta varmista, että työkalu on irrotettu verkkovirrasta. Tämän ohjeen laiminlyönti voi aiheuttaa vakavia ruumiinvammoja. PIKALUKINTAVIPU Metallin katkaisusahassa on lukintavipu, jolla ruuvipuristin voidaan kiristää tai löysätä nopeasti ilman vivun käyttöä.

Paina moottorilohkon vartta ja vapauta moottorilohko irrottamalla varmuusketju moottorilohkossa olevasta hakasesta. Nosta moottorilohko kokonaan ylös. Ole varuillasi noston yhteydessä, sillä moottorilohko on asennettu jouselle. Nosta alempaa laikan suojusta kunnes pääset käsiksi laikan kiinnitysruuviin. Vedä akselin lukintanapista ja käännä kiinnitysruuvia kunnes akseli lukkiutuu paikalleen. Löysää laikan kiinnitysruuvia mukana toimitetun kuusioavaimen avulla ja irrota se. Huomautus: Ruuvissa on oikeakätinen kierre. Löysää sitä vasemmalle. Poista ulkoaluslaatta, ulkolaippa ja laikka. Älä poista välikappaletta, sisälaippaa ja sisäaluslaattaa. Näitä osia ei tarvitse irrottaa laikan vaihtamisen yhteydessä. VAROITUS Älä kiristä laikan kiinnitysruuvia liikaa. Tämä voi aiheuttaa säröjä uuteen laikkaan, joka tulee välittömästi käyttökelvottomaksi ja voi aiheuttaa vakavia ruumiinvammoja. KIPINÄNSUOJA Suojataksesi itsesi kipinöiltä, joita syntyy laikan uppoutuessa työkappaleeseen, löysää kipinänsuojan ruuvia ja sovita kipinänsuojan asento sopivaan kulmaan. KOHDISTETTAVA OHJAIN (Kuva 4) Metallin katkaisusahan takaosassa sijaitsevaa kohdistettavaa ohjainta käytetään ruuvipuristimen kanssa työkappaleen kiinnittämiseksi varmalla tavalla. Se tekee metallin katkaisusahasta monitoimisen. Ohjain voidaan kohdistaa erilaisia sovellutuksia varten 0° - 45° kulmiin vasemmalle tai oikealle. Sitä voidaan myös siirtää taaksepäin leikkuuleveyden suurentamiseksi ohuita kappaleita varten ja eteenpäin leikkuusyvyyden suurentamiseksi korkeita ja paksuja kappaleita varten. VAROITUS Jos sisäaluslaatta, sisälaippa tai välikappale on irrotettu, asenna ne paikoilleen ennen kuin asennat laikan akselille. Tämän ohjeen laiminlyönti voi aiheuttaa onnettomuuksia, sillä laikka ei olisi oikein kiristettynä paikalleen. LEIKKUUKULMAN SÄÄTÄMINEN (Kuva 4) ASENTAMINEN

Irtikytke metallin katkaisusaha verkkovirrasta.

Irtikytke metallin katkaisusaha verkkovirrasta. VAROITUS Jos katkaisusahaa ei ole irrotettu verkkovirrasta, epähuomiossa tapahtuva käynnistys voi aiheuttaa vakavia ruumiinvammoja. VAROITUS Jos katkaisusahaa ei ole irrotettu verkkovirrasta, epähuomiossa tapahtuva käynnistys voi aiheuttaa vakavia ruumiinvammoja.

Kiristä laikan kiinnitysruuvi hyvin mukana toimitetun kuusioavaimen avulla. Huomautus: Ruuvissa on oikeakätinen kierre. Kiristä kääntämällä oikealle.

Tarkista, ettei uudessa laikassa ole halkeamia ja säröjä ja että sen pyörimisnopeus on katkaisusahalle sopiva. Jos laikassa on vikoja tai sen pyörimisnopeus on alle 4800 rpm, älä käytä sitä. Valitse toinen laikka. Puhdista sisäaluslaatalle ja sisälaipalle kertynyt lika. Asemoi uusi laikka välikappaleelle ja asenna ne sitten laikan akselille sisälaippaa vasten. Puhdista ulkolaippa ja kohdista se sitten akselin tasapinnoille, upota se sitten akselille niin, että se on tasaisesti laikkaa vasten. Sijoita ulkolaipan kovera puoli laikkaa vasten. Asenna sitten laikan kiinnitysruuvi laikan akselin kierteitettyyn päähän. Käännä ruuvia oikealle ja kiristä se hyvin. Vedä akselin lukintanapista ja käännä kiinnitysruuvia kunnes akseli lukkiutuu paikalleen.

Löysää ohjaimen lukintanuppia mukana toimitetulla kuusioavaimella. Löysää sitten kohdistettavan ohjaimen ruuvia. Käännä ohjainta, kunnes toivottu kulma asteikolla kohdistuu katkaisusahan alustassa olevalle asteikkoosoittimelle. Tarkan leikkuutuloksen saamiseksi, tarkista ohjaimen ja laikan välinen kulma kulmamittarilla, kulmamittaimella tai muulla vastaavalla laitteella. Löysää ohjaimen lukintanuppia mukana toimitetulla kuusioavaimella ja kiristä sitten ohjaimen ruuvi. Laita kuusioavain sille tarkoitettuun säilytyspaikkaan, joka sijaitsee katkaisusahan alustassa. Kun ruuvit ovat kireällä, ohjain on valitussa kulmassa. ECO-2335

Ruuvipuristimen löysääminen: LEIKKUULEVEYDEN SÄÄTÄMINEN (Kuvat 5-6)

Irtikytke metallin katkaisusaha verkkovirrasta. VAROITUS Jos katkaisusahaa ei ole irrotettu verkkovirrasta, epähuomiossa tapahtuva käynnistys voi aiheuttaa vakavia ruumiinvammoja.

MUISTUTUS Jos katkaisusahaa ei ole irrotettu verkkovirrasta, epähuomiossa tapahtuva käynnistys voi aiheuttaa vakavia ruumiinvammoja. Ruuvipuristimen ja ohjaimen välinen etäisyys on oletuksena 0 mm (minimi) – 170 mm (maksimi). Siirrä ohjainta alla kuvatun menettelytavan mukaisesti, jolloin voit kohottaa tätä väliä niin, että ruuvipuristin tulee 35 mm – 205 mm tai 70 mm – 240 mm etäisyyteen ohjaimesta.

Löysää ruuvipuristinta kääntämällä vipua 1/2-kierrosta tai kierros vasemmalle. Nosta lukintavipua ja vedä kääntövipua itseäsi kohti ruuvipuristimen avaamiseksi ruuvia siirtämällä. Ruuvipuristimen kiristäminen: VAROITUS Viistotus ei sovi edellä mainituilla etäisyyksillä.

Irtikytke metallin katkaisusaha verkkovirrasta.

Irtikytke metallin katkaisusaha verkkovirrasta. MUISTUTUS Jos katkaisusahaa ei ole irrotettu verkkovirrasta, epähuomiossa tapahtuva käynnistys voi aiheuttaa vakavia ruumiinvammoja. Katkaisusahan leikkuuleveyden lisäämiseksi, käytä mukana toimitettua kuusioavainta ja löysää ja irrota ohjaimen lukintanuppi ja aluslaatta. Kohdista ohjaimen takareikä katkaisusahan alustassa olevalle taimmaiselle kierteitetylle reiälle (b). Asenna ohjaimen lukintanuppi ja litteä aluslaatta kierteitettyyn reikään. Älä kiristä nuppia. Kohdista ohjaimessa oleva reikä koneen alustassa olevalle kierteitetylle keskireiälle (a). Aseta ohjaimen ruuvi, varmistuslaatta ja litteä aluslaatta kierteitettyyn keskireikään. Sovita ohjain 0° kulmaan ja tarkista kulma. Kiristä ohjaimen lukintanuppi ja ruuvi hyvin. Tämä asento on ihanteellinen ohuille tai leveille kappaleille, kuten levyille ja mutkakappaleille. Katkaisusahan leikkuusyvyyden lisäämiseksi, toimi edellä mainitulla tavalla, mutta asenna ohjaimen takaruuvi kierteitettyyn keskireikään (a) ja etummainen kuusiokoloruuvi etummaiseen kierteitettyyn reikään. Sovita ohjain toivottuun kulmaan ja tarkista kulma. Kiristä ohjaimen lukintanuppi ja ruuvi hyvin mukana toimitetulla avaimella. Laita avain sille tarkoitettuun säilytyspaikkaan alustassa. Tämä asento on ihanteellinen korkeille ja paksuille kappaleille, kuten neliömäisille tai pyöreille putkille.

Työnnä kääntövipua, jolloin ruuvipuristimen ruuvi siirtää ruuvipuristimen työkappaletta vasten. Laske lukintavipu alas niin, että sen kierteitys uppoutuu ruuvipuristimen ruuvin kierteille. Käännä kääntövipua oikealle, jolloin ruuvipuristin asettuu tukevasti työkappaletta vasten. SYVYYSVASTE Syvyysvaste rajoittaa laikan laskeutumista. Syvyysvastetta käytetään laikan viemiseksi katkaisusahan alustan alle sopivaan syvyyteen optimaalisen leikkaustuloksen saamiseksi. Syvyysvaste koostuu katkaisusahan alustan takaosassa olevasta säädettävästä ruuvista. Säädä leikkuusyvyys nostamalla tai laskemalla tätä ruuvia mukana toimitetulla avaimella. Syvyysvaste on säädetty tehtaalla maksimin leikkuutehon saamiseksi sahan mukana toimitetulla 355 mm:n laikalla. Kuitenkin syvyysvastetta joudutaan ehkä säätämään maksimin leikkuutehon saamiseksi, kun laikan läpimitta on alentunut kulumisen johdosta. Laikan vapaa tila suhteessa katkaisusahan alustan tukeen on myös tarkistettava uuden katkaisulaikan asennuksen yhteydessä. LUKINTAVIPU (Kuvat 7 – 8) Lukintavivulla lukitaan ohjaimen kanssa käytetty ruuvipuristin, jolloin työkappale on tukevasti kiinnitettynä. Tällä lukintavivulla voidaan löysätä tai kiristää ruuvipuristinta ilman ruuvipuristimen vivun käyttöä. SYVYYSVASTEEN SÄÄTÄMINEN (Kuva 9)

Irtikytke metallin katkaisusaha verkkovirrasta. ECO-2335

Suomi Jännitteen alenemisen tavallisimpia syitä ovat liian heikon jatkojohdon käyttö tai kytkeminen haaroitustulppaan, jossa on muita työkaluja kytkettynä.

VAROITUS Jos katkaisusahaa ei ole irrotettu verkkovirrasta, epähuomiossa tapahtuva käynnistys voi aiheuttaa vakavia ruumiinvammoja.

Löysää syvyysvasteen lukitusmutteria, joka sijaitsee vasteen perustassa, katkaisusahan alustaa vasten. Laske syvyysvastetta kääntämällä sitä oikealle ja nosta sitä kääntämällä vasemmalle. Paina moottorilohkon vartta, laske laikka alas ja tarkista vapaa tila ja maksimi leikkuuväli (ruuvipuristimen ja alustassa olevan uran väli kohdassa, johon laikka uppoutuu). Tee uusi säätö tarvittaessa. Kiristä syvyysvasteen lukitusmutteri hyvin.

LEIKKAUSOHJEET (Kuvat 10 - 11) MUISTUTUS Älä yritä sahata puuta tai kiviä metallin katkaisusahalla. Älä koskaan leikkaa magnesiumia tai magnesiumperustaisia metalliseosteita tällä katkaisusahalla. Tämän ohjeen laiminlyönti voi aiheuttaa vakavia ruumiinvammavaaroja. HUOMAUTUS Älä käynnistä metallin katkaisusahaa ennen kuin olet varmistanut, ettei laikka kosketa alustan alla olevaan kannattimeen. Jos laikka osuu pöydän kannattimeen käytön aikana, se saattaa vaurioitua.

Ehkäise katkaisusahan siirtyminen tai kaatuminen sahauksen aikana kiinnittämällä se höyläpenkkiin tai muuhun tukevaan alustaan. MUISTUTUS Käytä aina metallin katkaisusahassa olevaa ruuvipuristinta onnettomuuksien ja vakavien loukkaantumisien ehkäisemiseksi. Kiristä syvyysvasteen kiinnitysruuvi mukana toimitetulla kuusioavaimella. MUISTUTUS Metallin leikkauksessa syntyy kipinöitä. Älä käytä tätä katkaisusahaa helposti syttyvien ja tulenarkojen materiaalien läheisyydessä. Tämän ohjeen laiminlyönti voi aiheuttaa vakavia ruumiinvammoja. MUISTUTUS Älä KOSKAAN asetu, kokonaan tai osittainkaan, laikan leikkuureitille. Näin vältyt onnettomuuksilta ja vakavilta ruumiinvammoilta. MUISTUTUS Isot, pyöreät tai muodoiltaan epätasaiset kappaleet kaipaavat ehkä lisätukea, että ne pysyisivät tukevasti paikoillaan leikkauksen aikana. Käytä liimauspuristimia, jotka voidaan kiinnittää katkaisusahan alustan vasemmalle puolelle ja eteen. Voit myös käyttää kiiloja työkappaleen tukena. Tämän ohjeen laiminlyönti voi aiheuttaa vakavia ruumiinvammavaaroja. KÄYTTÖ

Älä käytä työkalua muuhun, kuin alla esitettyihin käyttötarkoituksiin:

KÄYNNISTÄ katkaisusaha painamalla liipaisinta, joka sijaitsee moottorilohkon varressa olevassa kahvassa. PYSÄYTÄ katkaisusaha vapauttamalla liipaisin. Teräsmateriaalin, kuten 50,8 mm x 152,4 mm teräskulmatankojen katkaisu. Kovien metalliputkien, kuten neliömäisten tai kulmaputkien katkaisu. Metalliputkien katkaisu. Katkaisusahan epähuomiossa tapahtuvien käynnistysten ehkäisemiseksi tarkasta aina, että liipaisin on ”seis” asennossa ennen, kuin kytket työkalun verkkovirtaan. Tämän ohjeen laiminlyönti voi aiheuttaa vakavia ruumiinvammoja. VIRRANSYÖTTÖ Ennen katkaisusahan käyttöä tarkista, että käyttöjännite on työkalun arvokilvessä osoitettujen tietojen mukainen. Voimakas jännitteen aleneminen aiheuttaa moottorin ylikuumenemista ja työkalun tehon alenemista. KATKAISU (Kuvat 12 – 13) Suoralla katkaisulla tarkoitetaan työkappaleen leikkaamista poikittain. Kun haluat tehdä katkaisun poikittain, ohjain on asetettava asentoon 0°.

KÄYTTÖ Kun haluat tehdä katkaisun viistottain, ohjain on kohdistettava muuhun kuin 0° kulmaan. Metallin katkaisusahalla leikkaaminen:

Kiinnitä työkappale tukevasti ruuvipuristimella (kappale ruuvipuristimen ja kohdistettavan ohjaimen välissä). Löysää ohjaimen lukintanuppi ja ruuvi. Käännä kohdistettava ohjain toivottuun kulmaan. Kiristä ohjaimen lukintanuppi ja ruuvi. MUISTUTUS Odota kunnes työkappale on jäähtynyt ennen kuin kosketat siihen, sillä voit saada palovammoja. Tämän ohjeen laiminlyönti voi aiheuttaa vakavia ruumiinvammoja. VAROITUS Vakavien ruumiinvammojen välttämiseksi, muista aina lukita ohjaimen lukintanuppi ja ruuvi hyvin ennen, kuin aloitat leikkauksen. Tämän ohjeen laiminlyönti voi johtaa siihen, että työkappale liikkuu leikkauksen aikana.

HUOLTO MUISTUTUS Optimaalisen tehokkuuden ja turvallisuuden takaamiseksi kaikki korjaus- ja huoltotyöt – ulkopuolelta käsiksi päästäviä hiiliharjoja lukuunottamatta – on annettava valtuutetun Ryobi-huoltamon tehtäviksi. Aseta työkappale tasaisesti pöydälle, yksi reuna tukevasti kohdistettavaa ohjainta vasten. Linjaa työkappaleessa oleva leikkuuviiva laikan leikkuureunan kanssa. Työnnä kääntövipua, jolloin ruuvipuristimen ruuvi siirtää ruuvipuristimen työkappaletta vasten. Käännä kääntövipua puoli kierrosta oikealle, jolloin työkappale painautuu tukevasti ohjainta vasten. HIILIHARJOJEN VAIHTAMINEN (Kuva 14) Metallin katkaisusahassa on hiilIharjat, joihin päästään käsiksi ulkopuolelta ja niiden kuluneisuus on tarkistettava säännöllisin väliajoin. Hiiliharjojen vaihtotoimenpiteet: MUISTUTUS Vakavien ruumiinvammojen välttämiseksi, pidä kädet vähintään 75 mm etäisyydellä laikasta.

Irtikytke metallin katkaisusaha verkkovirrasta. MUISTUTUS Jos katkaisusahaa ei ole irrotettu verkkovirrasta, epähuomiossa tapahtuva käynnistys voi aiheuttaa vakavia ruumiinvammoja. Kun sahaat pitkiä kappaleita, aseta kappaleen vastapääty valssituolille tai samalla tasolla olevalle höyläpenkille.

MUISTUTUS Älä koskaan työskentele käsivaraisesti (painamatta työkappaletta ohjainta vasten). Metalli kuumenee sahauksen aikana. Älä vie käsiä metalliosan läheisyyteen sahauksen aikana vakavien ruumiinvammojen välttämiseksi.

Kun laikka on saavuttanut maksiminopeuden, laske moottorilohkon vartta hitaasti alas kunnes laikka koskettaa työkappaleeseen. Paina moottorilohkoa koko ajan tasaisesti, jolloin saat hyvän leikkaustuloksen. Älä koskaan pakota laikkaa työkappaleeseen. Työn päätyttyä, vapauta liipaisin ja odota kunnes laikka lakkaa pyörimästä ennen kuin poistat sen työkappaleesta.

Ennen kuin käynnistät katkaisusahan, tee kuivakäynti varmistautuaksesi siitä, että leikkaus voidaan tehdä vaivattomasti. Käynnistä katkaisusaha painamalla liipaisinta kädellä, joka pitää kahvasta. Odota pari sekuntia kunnes laikka saavuttaa maksiminopeutensa ennen kuin upotat sen työkappaleeseen.

Irrota harjanpitimen tulppa ruuvitalttaa apuna käyttäen. Hiiliharjoissa on jouset ja ne ponnahtavat nopeasti ulos kun harjanpitimen tulppa irroitetaan. Irrota hiiliharja. Tarkista kuluneisuus. Vaihda molemmat harjat kun pituus on alle 6,35 mm jommassa kummassa harjassa. Älä koskaan tee vain yhden hiilen vaihtoa. Hiilet on vaihdettava pareittain. Aseta uudet hiilet paikoilleen. Varmista, että hiilen päässä oleva mutka on moottorissa olevan mutkan mukainen ja että hiili pystyy vapaasti liikkumaan pitimellään. Tarkista harjanpitimen tulpan asennussuunta (suoraviivaisesti) ja asenna se paikalleen. Kiristä harjanpitimen tulppa hyvin. Älä kiristä liikaa. ECO-2335

Suomi VIANHAKU VIKA SYY RATKAISU Moottori ei käynnisty.

1. Katkaisusaha ei ole kytkettynä

2. Liitäntäjohto on viallinen.

1. Kytke katkaisusahan pistoke verkkovirtaan.

3. Virrankatkaisin on lauennut.

4. Sulake on palanut.

5. Liipaisin on viallinen tai palanut.

Moottori ei saavuta maksiminopeutta tai –tehoa.

1. Liian heikko jännite.

2. Liian kuormitettu piiri.

3. Moottori on palanut.

4. Sulakkeet tai virrankatkaisin

eivät ole käyttöjännitteen mukaisia.

5. Liian pitkä jatkojohto.

6. Viallinen liipaisin.

Moottori kiilaa, polttaa sulakkeet tai laukaisee virrankatkaisimen.

1. Viallinen liipaisin.

2. Liian heikko jännite.

3. Sulakkeet tai virrankatkaisin

ei vastaa käyttöjännitettä tai ovat vialliset.

2. Anna valtuutetun Ryobi-huoltamon

vaihtaa liitäntäjohto.

3. Kytke virta uudelleen.

5. Anna valtuutetun huoltoliikkeen vaihtaa liipaisin.

1. Varmista sähkölaitokselta sähköverkon jännite.

2. Testaa katkaisusaha toisessa piirissä tai irrota

kaikki muut samaan piiriin kytketyt laitteet.

3. Korjauta katkaisusaha ja varmista sähkölaitokselta

sähköverkon jännite.

4. Anna sähkömiehen vaihtaa virrankatkaisin.

5. Käytä lyhyempää jatkojohtoa.

6. Anna valtuutetun Ryobi-huoltamon vaihtaa

viallinen liipaisin.

1. Anna valtuutetun Ryobi-huoltamon vaihtaa

viallinen liipaisin.

2. Varmista sähkölaitokselta sähköverkon jännite.

3. Anna sähkömiehen vaihtaa virrankatkaisin.

1. Moottori on ylikuormitettu.

2. Laikka uppoutuu liian nopeasti

1. Varmista sähkölaitokselta sähköverkon jännite.

2. Upota laikka hitaammin työkappaleeseen.

Katkaisusaha aiheuttaa liikaa melua.

1. Moottori on tarkastettava.

1. Tarkastuta moottori valtuutetussa

Ryobi-huoltamossa. Laikka koskettaa katkaisusahan alustaan.

1. Laikkaa ei ole asennettu oikein.

1. Katso kohdasta "Laikan irrottaminen

2. Säädä syvyysvaste uudelleen. Katso kohdasta

"Syvyysvasteen säätäminen".

2. Syvyysvaste on säädetty

huonosti. Laikka ei leikkaa työkappaletta.

1. Syvyysvaste on säädetty

1. Säädä syvyysvaste uudelleen. Katso kohdasta

huonosti. "Syvyysvasteen säätäminen".

2. Laikka on kulunut.

2. Asenna uusi 355 mm:n katkaisulaikka.

3. Leikkaus on tehty väärällä tavalla. 3. Katso kohdasta "Katkaisu".

Katkaisusaha värisee tai tärisee liikaa.

1. Laikan pyöreysvika.

2. Laikka on säröillä.

3. Laikka ei ole riittävän kireällä.

4. Katkaisusaha ei ole tasapainossa.

5. Epätasainen työskentelypinta.

3. Kiristä laikan kiinnitysruuvi akselille.

4. Tarkista ja kiristä kaikki osat.

5. Siirrä katkaisulaikka tasaiselle pinnalle.

TAKUUEHDOT Tällä Ryobi-tuotteella on valmistusviat ja vialliset osat kattava vuoden (24 kk) takuu alkuperäiseen ostokuittiin tai laskuun merkitystä ostopäivästä lukien. Takuu ei kata normaalista kulumisesta, epänormaalista tai kielletystä käytöstä tai ylikuormituksesta aiheutuneita vahinkoja eikä lisävarusteita kuten akkuja, polttimoita,teriä, pusseja jne. Mikäli takuuaikana ilmaantuu toimintahäiriöitä, vie PURKAMATON tuote ostotodistuksineen myyjäliikkeeseen tai lähimpään Ryobi-keskushuoltamoon. Tämä takuu ei vaikuta viallisia tuotteita koskeviin lakiperusteisiin oikeuksiin.
