KÄYTTÖOHJE GAV-E 40 Li OA Gardol

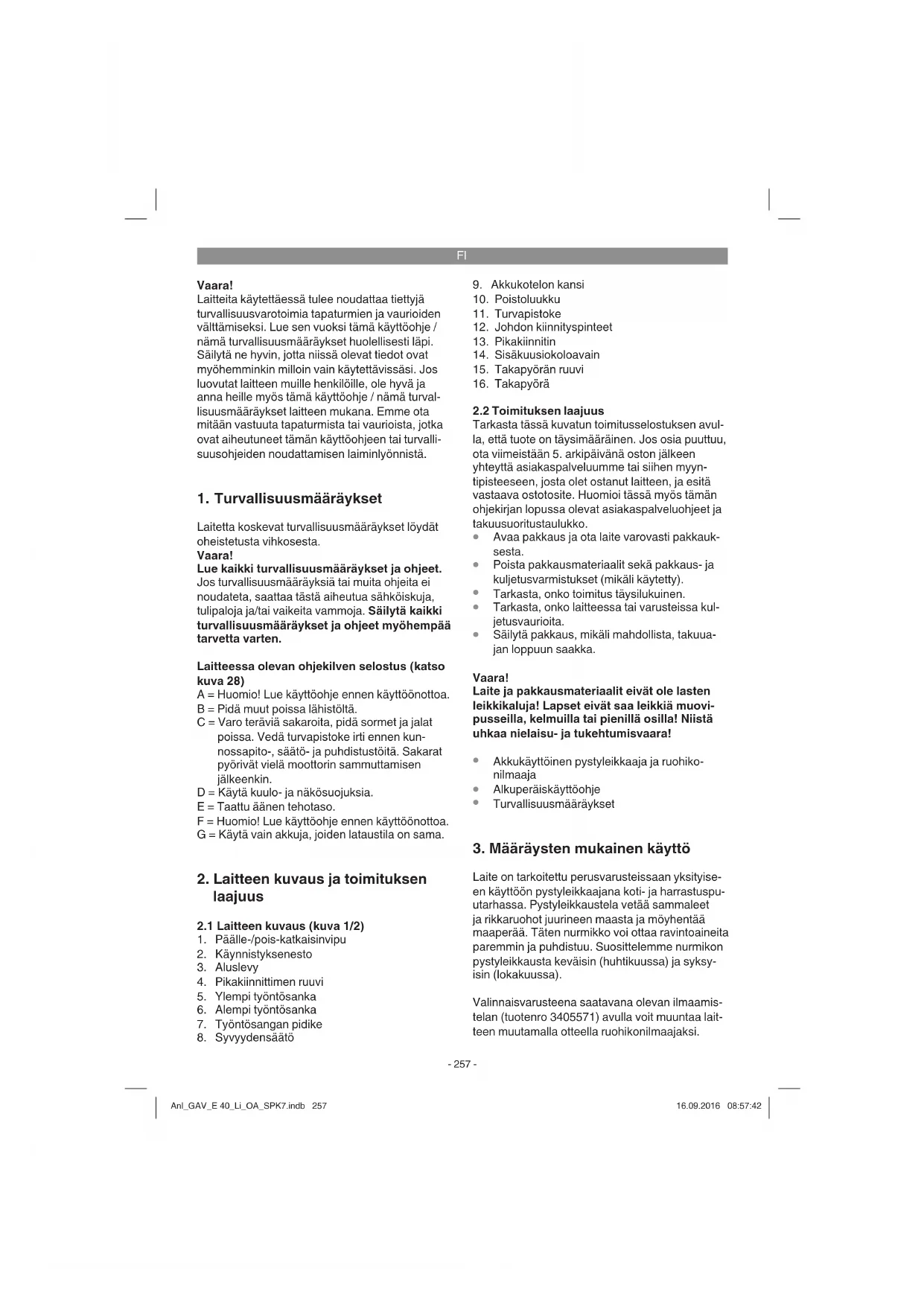

Vaara! Laitteita käytettäessä tulee noudattaa tiettyjä turvallisuusvarotoimia tapaturmien ja vaurioiden välttämiseksi. Lue sen vuoksi tämä käyttöohje / nämä turvallisuusmääräykset huolellisesti läpi. Säilytä ne hyvin, jotta niissä olevat tiedot ovat myöhemminkin milloin vain käytettävissäsi. Jos luovutat laitteen muille henkilöille, ole hyvä ja anna heille myös tämä käyttöohje / nämä turval- lisuusmääräykset laitteen mukana. Emme ota mitään vastuuta tapaturmista tai vaurioista, jotka ovat aiheutuneet tämän käyttöohjeen tai turvalli- suusohjeiden noudattamisen laiminlyönnistä.

1. Turvallisuusmääräykset

Laitetta koskevat turvallisuusmääräykset löydät oheistetusta vihkosesta. Vaara! Lue kaikki turvallisuusmääräykset ja ohjeet. Jos turvallisuusmääräyksiä tai muita ohjeita ei noudateta, saattaa tästä aiheutua sähköiskuja, tulipaloja ja/tai vaikeita vammoja. Säilytä kaikki turvallisuusmääräykset ja ohjeet myöhempää tarvetta varten. Laitteessa olevan ohjekilven selostus (katso kuva 28) A = Huomio! Lue käyttöohje ennen käyttöönottoa. B = Pidä muut poissa lähistöltä. C = Varo teräviä sakaroita, pidä sormet ja jalat poissa. Vedä turvapistoke irti ennen kun- nossapito-, säätö- ja puhdistustöitä. Sakarat pyörivät vielä moottorin sammuttamisen jälkeenkin. D = Käytä kuulo- ja näkösuojuksia. E = Taattu äänen tehotaso. F = Huomio! Lue käyttöohje ennen käyttöönottoa. G = Käytä vain akkuja, joiden lataustila on sama.

2. Laitteen kuvaus ja toimituksen

2.1 Laitteen kuvaus (kuva 1/2)

1. Päälle-/pois-katkaisinvipu

2. Käynnistyksenesto

4. Pikakiinnittimen ruuvi

5. Ylempi työntösanka

6. Alempi työntösanka

7. Työntösangan pidike

12. Johdon kiinnityspinteet

14. Sisäkuusiokoloavain

15. Takapyörän ruuvi

2.2 Toimituksen laajuus

Tarkasta tässä kuvatun toimitusselostuksen avul- la, että tuote on täysimääräinen. Jos osia puuttuu, ota viimeistään 5. arkipäivänä oston jälkeen yhteyttä asiakaspalveluumme tai siihen myyn- tipisteeseen, josta olet ostanut laitteen, ja esitä vastaava ostotosite. Huomioi tässä myös tämän ohjekirjan lopussa olevat asiakaspalveluohjeet ja takuusuoritustaulukko.

Avaa pakkaus ja ota laite varovasti pakkauk- sesta.

Poista pakkausmateriaalit sekä pakkaus- ja kuljetusvarmistukset (mikäli käytetty).

Tarkasta, onko toimitus täysilukuinen.

Tarkasta, onko laitteessa tai varusteissa kul- jetusvaurioita.

Säilytä pakkaus, mikäli mahdollista, takuua- jan loppuun saakka. Vaara! Laite ja pakkausmateriaalit eivät ole lasten leikkikaluja! Lapset eivät saa leikkiä muovi- pusseilla, kelmuilla tai pienillä osilla! Niistä uhkaa nielaisu- ja tukehtumisvaara!

Akkukäyttöinen pystyleikkaaja ja ruohiko- nilmaaja

Alkuperäiskäyttöohje

Turvallisuusmääräykset

3. Määräysten mukainen käyttö

Laite on tarkoitettu perusvarusteissaan yksityise- en käyttöön pystyleikkaajana koti- ja harrastuspu- utarhassa. Pystyleikkaustela vetää sammaleet ja rikkaruohot juurineen maasta ja möyhentää maaperää. Täten nurmikko voi ottaa ravintoaineita paremmin ja puhdistuu. Suosittelemme nurmikon pystyleikkausta keväisin (huhtikuussa) ja syksy- isin (lokakuussa). Valinnaisvarusteena saatavana olevan ilmaamis- telan (tuotenro 3405571) avulla voit muuntaa lait- teen muutamalla otteella ruohikonilmaajaksi. Anl_GAV_E 40_Li_OA_SPK7.indb 257Anl_GAV_E 40_Li_OA_SPK7.indb 257 16.09.2016 08:57:4216.09.2016 08:57:42FI

Ilmaamistelalla raaputetaan nurmikon pintaa, jolloin vesi virtaa paremmin pois ja hapenotto helpottuu. Ilmaa nurmikkoa aina tarpeen mukaan koko kasvukauden aikana. Yksityiseen koti- ja puutarhakäyttöön kuuluviksi katsotaan sellaiset pystyleikkaajat, joiden vuosit- tainen käyttötuntimäärä ei yleensä ylitä 10 tuntia ja joita käytetään etusijassa ruoho- ja nurmik- koalueiden hoitoon, mutta ei yleisillä puisto- tai torialueilla, urheilukentillä tai maa- ja metsätalou- dessa. Valmistajan oheistaman käyttöohjeen noudatta- minen on pystyleikkaajan määräysten mukaisen käytön edellytys. Käyttöohjeesta löytyvät myös käyttö-, huolto- ja kunnossapitoehdot. Varoitus! Käyttäjää uhkaavan tapaturmanvaaran vuoksi pystyleikkaajaa ei saa käyttää oksien ja pensasaitojen leikkausjätteiden silppuamiseen. Pystyleikkaajaa ei myöskään saa käyttää moot- torikuokkana tai maankohoumien tasoittamiseen, kuten esim. myyränkasojen levittämiseen. Pystyleikkaajan käyttö minkäänlaisten muiden työkalujen tai työkalujen käyttölaitteena on tur- vallisuussyistä kielletty, paitsi jos valmistaja on nimenomaisesti sallinut tämän. Laitetta saa käyttää ainoastaan sille määrättyyn tarkoitukseen. Kaikkinainen tämän ylittävä käyt- tö katsotaan määräysten vastaiseksi. Laitteen omistaja/käyttäjä eikä suinkaan sen valmistaja on vastuussa kaikista tästä aiheutuvista vahingoista tai loukkaantumisista. Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu käytettäväksi pienteollisuus-, käsity- öläis- tai teollisuustarkoituksiin. Emme hyväksy mitään takuuvaateita, jos laitetta käytetään pien- teollisuus-, käsityöläis- tai teollisuustyöpaikoilla tai näihin verrattavissa olevissa toimissa.

Suojausluokka:............................................. IP 21 Paino ....................................................... n. 9,8 kg Vaara! Melu ja tärinä Melun- ja tärinänpäästöt on mitattu standardien EN ISO 3744, EN ISO 11201, ISO 11094 ja EN ISO 20643 mukaisesti. Huomio! Laite toimitetaan ilman akkuja ja ilman lataus- laitetta, ja sitä saa käyttää ainoastaan Power-X- Change -sarjan litiumi-ioniakkujen kera! Power-X-Change

20 V, 4,0 Ah 10 litiumi-ionikennoa Power-X-Change -sarjan litiumi-ioniakut saa lada- ta vain Power-X-Charger -latauslaitteella. Latauslaite Power-X-Charger Tulojännite: ........................200-250 V ~ 50/-60 Hz Lähtöjännite: ...................................21 V tasavirta Lähtövirta: .................................................... 3,0 A Suojaluokka: ................................................ II / 쓑 Rajoita melunpäästöt ja tärinä mahdollisim- man vähäisiksi!

Käytä ainoastaan moitteettomia laitteita.

Huolla ja puhdista laite säännöllisesti.

Sovita työskentelytapasi laitteen mukaiseksi.

Älä ylikuormita laitetta.

Tarkastuta laite aina tarvittaessa.

Sammuta laite, kun sitä ei käytetä.

Käytä suojakäsineitä. Anl_GAV_E 40_Li_OA_SPK7.indb 258Anl_GAV_E 40_Li_OA_SPK7.indb 258 16.09.2016 08:57:4216.09.2016 08:57:42FI

Huomio! Jäämäriskit Silloinkin, kun käytät tätä sähkötyökalua määräysten mukaisesti, jää jäljelle aina tietty jäämäriski. Tämän sähkötyökalun raken- teesta ja mallista riippuen saattaa esiintyä seuraavia vaaroja:

1. kuulovaurioita, ellei käytetä soveliaita kuulo-

2. terveydellisiä haittoja, jotka aiheutuvat käden-

käsivarren tärinästä, jos laitetta käytetään pitemmän aikaa tai sitä ei käsitellä ja huolleta määräysten mukaisesti. Varo! Tämä laite kehittää käytön aikana säh- kömagneettisen kentän. Tämä kenttä saattaa tietyissä olosuhteissa vaikuttaa aktiivisiin tai passiivisiin lääkinnällisiin siirrännäisiin. Vakavien tai kuolemaan johtavien vammojen välttämiseksi suosittelemme, että henkilöt, joilla on lääkinnälli- siä siirrännäisiä, kysyvät neuvoa lääkäriltään tai lääkinnällisen siirrännäisen valmistajalta, ennen kuin he käyttävät laitetta.

5. Ennen käyttöönottoa

Huomio! Laite toimitetaan ilman akkuja ja ilman lataus- laitetta, ja sitä saa käyttää ainoastaan Power-X- Change -sarjan litiumi-ioniakkujen kera! Power-X-Change

20 V, 4,0 Ah 10 litiumi-ionikennoa Power-X-Change -sarjan litiumi-ioniakut saa lada- ta vain Power-X-Charger -latauslaitteella. Varoitus! Irrota aina turvapistoke ennen kuin teet laittee- seen säätöjä, korjaus-, huolto- tai puhdistustöitä. Pystyleikkaaja toimitetaan purettuna osiin. Silppu- pussi, koko työntökaari ja takapyörät tulee koota ja asentaa paikalleen ennen pystyleikkaajan käyttöä. Noudata käyttöohjetta kohta kohdalta ja katso ku- via, jotta kokoaminen sujuu helpommin. Takapyörien asennus (katso kuvia 3 ja 4)

Työnnä takapyörien akseli sille tarkoitettuihin aukkoihin (kuva 3/ kohta A)

Kiinnitä pyörät mukana toimitetuilla ruuveilla. (kuva 4 / nro 15) Työntösangan pidikkeiden asennus (katso kuvia 5 ja 6)

Ota pikakiinnitinvipu (kuva 5 / kohta 13) ja välilevy (kuva 5 / kohta 3) pois

Työnnä työntösangan pidike (kuva 5/nro 7) kiinnitysruuvin päälle. Huomaa, että putken kaareuman (kuva 6 / kohta A) tulee olla ulko- sivulla.

Pane sitten välilevy takaisin paikalleen ja kiri- stä se pikakiinnitinvivulla. Molempiin työntösangan pidikkeisiin tulee säätää sama kallistuskulma! Alemman työntösangan asennus (katso kuva 7)

Alempi työntösanka (kuva 7/kohta 6) täytyy työntää työntösangan pidikkeen päälle.

Liitä putket toisiinsa mukana toimitetuilla ru- uveilla (kuva 7/nro 4), välilevyillä (kuva 7/nro

3) ja pikakiinnittimillä (kuva 7/nro 13).

Ylemmän työntösangan asennus (katso kuvia 8 - 10)

Ylemmässä työntösangassa (kuva 8/kohta 2) on allekkain 2 reikää, joiden avulla on lisäksi sovittaa työntösangan korkeutta sopivam- maksi.

Aseta ylempi työntösanka (kuva 8/kohta 5) paikalleen niin, että ylemmän työntösangan reiät ovat kohdakkain alemman työntösangan reikien kanssa.

Liitä putket toisiinsa mukana toimitetuilla ru- uveilla (kuva 8/nro 4), välilevyillä (kuva 8/nro

3) ja pikakiinnittimillä (kuva 8/nro 13).

Kiinnitä johto mukana toimitetuilla johdonpi- dikkeillä (kuva 9/nro 12) työntösangan putkiin niin, että poistoluukun aukeaminen ja sulkeu- tuminen on taattu (kuva 10 / kohta 12). Huolehdi siitä, että poistoluukku voidaan avata ja sulkea helposti! Silppukorin (valinnaisvaruste) asennus (katso kuvia 11 – 14) Laitteen perusvarusteisiin ei kuulu silppukoria. Se on saatavana erillisenä (tuotenro 3405576).

Työnnä molemmat kehikon osat yhteen (kuva 11)

Vedä silppukori metallikehikon päälle (kuva 12) Anl_GAV_E 40_Li_OA_SPK7.indb 259Anl_GAV_E 40_Li_OA_SPK7.indb 259 16.09.2016 08:57:4316.09.2016 08:57:43FI

Vedä kumiliuskat metallikehikon päälle (kuva 13)

Ripusta silppukori pystyleikkaajaan siten, että nostat yhdellä kädellä poistoluukun (kuva 14 / nro 10) ylös, tartut toisella kädellä kahvasta silppupussiin ja ripustat sen ylhäältä paikalle- en (kuva 14) Vaara! Silppukoria paikalleen ripustettaessa tulee moot- torin olla sammutettu eikä terätela saa pyöriä. Työntövarren korkeuden säätö (katso kuvaa 15) Avaa pystyleikkaajan molemmilla sivuilla olevat pikakiinnitysvivut (kuva 15 / nro 13). Työntövarren korkeuden saa säätää työn ajaksi asentoon 1 tai 2 (kuva 15). Vedä pikakiinnitysvipu jälleen tiukkaan. Molemmille puolille tulee säätää sama kallistuskulma. Pystyleikkaussyvyyden säätö (katso kuvaa 16) Pystyleikkaussyvyys säädetään säätömekanismin avulla. Vedä tätä varten vipua nuolen suuntaan (katso kuva 16) ja aseta se haluttuun asentoon (0/ 1/ 2/ 3). Tarkasta, että vipu napsahtaa oikein kiinni! 0 = Ajo- / tai kuljetusasento 1 = Pystyleikkaussyvyys 3 mm 2 = Pystyleikkaussyvyys 6 mm 3 = Pystyleikkaussyvyys 9 mm Akun lataaminen (kuva 17/19) Laite toimitetaan ilman akkuja ja ilman latauslai- tetta!

1. Ota akkusarja laitteesta pois. Paina tätä var-

ten lukituspainiketta (kuva 19/kohta C).

2. Tarkasta, että tyyppikilvessä annettu verkko-

jännite vastaa käytettävissä olevaa verkkojän- nitettä. Työnnä latauslaitteen (B) verkkopisto- ke pistorasiaan. Vihreä LED alkaa vilkkua.

3. Työnnä akku (A) latauslaitteeseen (B).

4. Kohdasta „Latauslaitteen näyttö“ löydät tau-

lukon, josta selviävät latauslaitteen valodiodi- näytön merkitykset. Latauksen aikana akku saattaa lämmetä hieman. Tämä on kuitenkin normaalia. Jos akkusarjan lataaminen ei onnistu, ole hyvä ja tarkasta,

onko pistorasiassa verkkojännite

ovatko latauskontaktit moitteettomasti yhtey- dessä latauslaitteeseen. Jos akkusarjan lataaminen ei vieläkään onnistu, ole hyvä ja lähetä

sekä akkusarja tekniseen asiakaspalveluumme. Jotta akkusarjan elinikä olisi mahdollisimman pit- kä, tulee se aina ladata riittävän ajoissa. Tämä on joka tapauksessa tarpeen, kun huomaat laitteen tehon heikkenevän. Älä koskaan anna akkusarjan tyhjentyä täysin. Tästä seuraa akkusarjan vahin- goittuminen! Akun asennus (kuvat 18-19) Avaa akkulokeron kansi. Paina tätä varten vapau- tusta (A) kuten kuvassa 18 näytetään ja käännä kansi ylös. Pane sitten molemmat akut kantoi- hinsa kuten kuvassa 19 näytetään ja työnnä niitä eteenpäin, kunnes akut napsahtavat kuultavasti paikalleen. Viite! Käytä ainoastaan akkuja, joiden lataustaso on sama, älä koskaan yhdistele puolityhjiä akkuja täysien akkujen kanssa. Lataa molemmat akut aina samanaikaisesti. Akku, jonka lataustaso on alhaisempi, määrää laitteen käyttöajan keston. Ennen käyttöä molem- mant akut tulee ladata täyteen. Sulje akkulokeron kansi painamalla se kiinni ja huolehdi siitä, että se lukittuu kunnolla kiinni. Akun tehonnäyttö (kuva 20) Paina akun tehonnäytön katkaisinta (kuva 20/ kohta A). Akun tehonnäyttö (kuva 20/kohta B) il- moittaa akun lataustilan 3 valodiodin (LED) avulla. Kaikki kolme valodiodia palavat: Akku on ladattu täyteen. 2 tai 1 valodiodia palaa: Akussa on vielä riittävästi tehoa. 1 valodiodi vilkkuu: Akku on tyhjä, lataa akku uudelleen. Kaikki valodiodit vilkkuvat: Akku on tyhjentynyt täysin ja vioittunut. Viallista akkua ei saa enää käyttää eikä ladata! Anl_GAV_E 40_Li_OA_SPK7.indb 260Anl_GAV_E 40_Li_OA_SPK7.indb 260 16.09.2016 08:57:4316.09.2016 08:57:43FI

Varo! Pystyleikkaaja on varustettu turvakytkennällä luvattoman käytön estämiseksi. Työnnä turva- pistoke (kuva 21 / nro 11) paikalleen välittömästi ennen pystyleikkaajan käyttöä ja ota turvapistoke pois jokaisen keskeytyksen ajaksi tai kun työ on suoritettu loppuun. Pystyleikkaajan tahattoman käynnistämisen estämiseksi työntösankaan (kuva 22/nro 5) on asennettu käynnistyksenesto (kuva 22/nro 2), jota tulee painaa, ennen kuin kytkinvipua (kuva 22/nro

1) voidaan painaa. Laitteen käynnistysaika voi ke-

stää muutaman sekunnin. Jos kytkinvipu pääste- tään irti, niin pystyleikkaaja sammuu. Toista tämä menettely muutaman kerran, jotta voit olla varma laitteesi moitteettomasta toiminnasta. Irrota aina turvapistoke ennen kuin teet laitteeseen säätöjä, korjaus-, huolto- tai puhdistustöitä. Varmista, ettei terätela pyöri enää. Vaara! Älä koskaan avaa poistoluukkua moottorin vielä käydessä. Pyörivä terätela saattaa aiheuttaa ta- paturmia. Kiinnitä poistoluukku aina huolellisesti paikalleen. Se palautuu takaisin „kiinni“-asentoon vetojousen avulla! Ohjaustankojen määrittämä käyttäjän ja laitteen rungon välinen turvaetäisyys tulee aina säilyttää. Erityisen varovaisesti tulee toimia penkereillä ja rinteillä tapahtuvan pysty- leikkauksen ja kulkusuunnan muutosten aikana. Huolehdi pitävästä asennosta, käytä luistamat- tomin, pitävin anturoin varustettuja jalkineita ja pitkälahkeisia housuja. Kuljeta pystyleikkaajaa aina rinteen poikkisuuntaan. Turvallisuussyistä ei pystyleikkaajaa saa käyttää rinteillä, joiden kalte- vuus on yli 15°. Ole erityisen varovainen liikuttaessasi pystyleik- kaajaa taaksepäin tai vetäessäsi sitä, kompastu- misvaara! Ohjeita pystyleikkaajan oikeaa käyttöä varten Suosittelemme pystyleikkauksen suorittamista osaksi päällekkäin asettuvin työvaihein. Kuljeta pystyleikkaajaa mahdollisimman suoria ratoja pitkin, jotta syntyy siisti pystyleikkauskuva. Tällöin tulee näiden ratojen mennä aina muuta- man senttimetrin verran päällekkäin, niin ettei jää käsittelemättömiä kaistaleita. Mikäli käytät valinnaisvarusteena saatavaa silppu- pussia, niin se tulee tyhjentää aina heti kun pysty- leikkauksen aikana ruohonjätteitä jää pinnalle. Vaara! Ennen silppupussin poistamista tulee moottori sammuttaa ja odottaa, kunnes terä- tela on pysähtynyt! Ota silppupussi pois siten, että nostat poistoluuk- kua yhdellä kädellä ja otat toisella kädellä silppu- pussin pois! Pystyleikkaustiheys määräytyy periaatteellisesti ruohon kasvunopeuden ja maaperän kovuuden mukaan. Pidä pystyleikkaajan rungon alapuoli puhtaana ja poista multa- ja ruohokertymät ehdot- tomasti heti. Likakertymät vaikeuttavat käynnisty- stä ja vaikuttavat huonontavasti pystyleikkaustu- lokseen. Rinteissä tulee pystyleikkausreitti valita rinteen poikkisuuntaan. Sammuta moottori, ennen kuin teet mitään terätelan tarkastuksia. Vaara! Terätela pyörii moottorin sammuttamisen jälkeen- kin vielä muutaman sekunnin ajan. Älä koskaan yritä pysäyttää terätelaa. Mikäli liikkuva terätela iskeytyy johonkin esineeseen, sammuta pysty- leikkaaja ja odota, kunnes terätela on pysähtynyt kokonaan. Tarkasta sitten terätelan kunto. Jos se on vahingoittunut, se tulee vaihtaa uuteen (katso kohtaa 7.4.). Ohjeita oikeaan ilmaamiseen valinnaisvarus-- teena saatavalla ilmaamistelalla. Ilmaamisen työtapa on sama kuin pystyleikkauk- sessa. Noudata siksi edellä annettuja työ- ja turvallisuu- sohjeita.

7. Puhdistus, huolto ja varaosatilaus

Vaara! Irrota aina turvapistoke ennen kuin teet laittee- seen säätöjä, korjaus-, huolto- tai puhdistustöitä. Varmista, ettei terätela pyöri enää.

Pidä turvalaitteet, ilmaraot ja moottorin runko niin puhtaina pölystä ja liasta kuin suinkin mahdollista. Pyyhi laite puhtaalla rievulla tai puhalla lika pois paineilmalla käyttäen alhais- ta paineasetusta.

Suosittelemme laitteen puhdistamista aina heti käytön jälkeen.

Puhdista laite säännöllisin väliajoin kostealla rievulla käyttäen hieman saippuaa. Älä käytä puhdistusaineita tai liuotteita; ne saattavat Anl_GAV_E 40_Li_OA_SPK7.indb 261Anl_GAV_E 40_Li_OA_SPK7.indb 261 16.09.2016 08:57:4316.09.2016 08:57:43FI

syövyttää laitteen muoviosia. Huolehdi siitä, ettei laitteen sisälle pääse vettä.

Poista suojakupuun kertyneet jätteet harjalla.

Anna valtuutetun ammattihenkilön vaihtaa ku- lunut tai vahingoittunut terätela uuteen (katso osoite takuutodistuksesta).

Huolehdi siitä, että kaikki kiinnitysvälineet (ruuvit, mutterit jne.) on aina kiristetty tiuk- kaan, niin että voit käyttää pystyleikkaajaa turvallisesti.

Säilytä pystyleikkaaja kuivassa tilassa.

Laitteen keston pidentämiseksi tulisi kaikki ruuviliitokset sekä pyörät ja akselit puhdistaa ja sitten öljytä.

Pystyleikkaajan säännöllinen hoito takaa sen kestävyyden ja tehokkuuden, sekä lisäksi pa- rantaa ja helpottaa nurmikkosi pystyleikkaus- ta huomattavasti.

Kasvukauden päätyttyä tee pystyleikkaajaasi yleistarkastus ja poista kaikki siihen kertyneet lianjätteet. Tarkasta pystyleikkaajan kunto ehdottomasti ennen joka kasvukauden alkua. Korjauksia tarvitessasi ota yhteyttä tekniseen asiakaspalveluumme (katso osoite takuuto- distuksesta). Vähemmän tilaa vievän säilytyksen vuoksi työntö- kaaressa on P-asento (kuva 15). Tähän asentoon päästäksesi täytyy löysentää pikakiinnitysvipuja n. 3 kierroksen verran, koska pysäköintiasennossa lukitus on kireämmällä. Tässä asennossa voit työntää pystyleikkaajan nurkkaan niin, että se vie vähemmän tilaa (kuva 23). Huolehdi palauttaessasi säätöä työasentoon siitä, että pikakiinnitysvipua kiristetään jälleen 3 kier- rosta enemmän!

7.3 Telan vaihtaminen (katso kuvia 24-27)

Käytä ehdottomasti käsineitä! Käytä ainoastaan alkuperäistä telaa, koska mu- ussa tapauksessa laitteen toiminta ja turvallisuus saattavat heikentyä. Pystyleikkaustelaa tai lisävarusteena saatavaa ilmaamistelaa (kuva 72b, tuotenro: 34.055.71) vaihtaessasi toimi seuraavasti: Ota molemmat kolokantaruuvit (kuva 24/kohta A) pois. Nosta telan tätä päätä ja vedä tela pois nuolen suuntaan (kuva 25). Työnnä uusi tela nuolen suuntaan (kuvat 27a/27b) voimansiirron nelikulmatappiin (kuva 26/kohta A) ja paina se sen jälkeen pidikkeeseen (kuva 27a). Kiinnitä tela paikalleen mukana toimitetuilla kolokantaruuveilla (kuva 24/kohta A). Rasvaa voimansiirron nelikulmatappi aika ajoin, jotta telan vaihto on aina helppoa. Jos terätela on epäsuotuisassa asennossa, niin ulompi terä (kuva 25/kohta A) saattaa olla kotelon takana. Käännä tässä tapauksessa telaa puoli kierrosta eteenpäin! Varaterätelan tuotenumero: 34.055.81

Varaosia tilattaessa tulee antaa seuraavat tiedot:

laitteen tuotenumero

laitteen tunnusnumero

tarvittavan varaosan varaosanumero Aktuellit hinnat ja muita tietoja löydät verkkosivus- tosta www.isc-gmbh.info

8. Varastointi ja kuljetus

Varastointi Säilytä laite ja sen varusteet valolta, kosteudelta ja pakkaselta suojatussa tilassa poissa lasten ulottuvilta. Paras säilytyslämpötila on 5 °C:n ja 30 °C:n välillä. Säilytä laite alkuperäispakkaukses- saan. Kuljetus

Sammuta laite ja irrota turvapistoke ennen laitteen kuljettamista.

Asenna kuljetuslaitteet, mikäli sellaiset kuulu- vat laitteeseen.

Suojaa laitetta vaurioilta ja voimakkaalta tä- rinältä, jota esiintyy erityisesti ajoneuvoissa kuljetettaessa.

Varmista, ettei laite liiku paikaltaan tai kaadu.

9. Käytöstäpoisto ja uusiokäyttö

Laite on pakattu kuljetuspakkaukseen, jotta vältetään kuljetusvauriot. Tämä pakkaus on raaka-ainetta ja sitä voi siksi käyttää uudelleen tai sen voi toimittaa kierrätyksen kautta takaisin raaka-ainekiertoon. Laite ja sen varusteet on val- mistettu eri materiaaleista, kuten esim. metallista ja muoveista. Toimita vialliset rakenneosat eriko- isjätteiden hävitykseen. Tiedustele ohjeita alan ammattiliikkeestä tai kunnanhallitukselta! Anl_GAV_E 40_Li_OA_SPK7.indb 262Anl_GAV_E 40_Li_OA_SPK7.indb 262 16.09.2016 08:57:4316.09.2016 08:57:43FI

10. Latauslaitteen näyttö

Näytön tila Merkitys ja toimenpiteet Punainen valodiodi Vihreä valo- diodi Pois Vilkkuu Käyttövalmiustila Latauslaite on liitetty sähköverkkoon ja valmis käyttöön, latauslai teessa ei ole akkua Palaa Pois Lataaminen Latauslaite lataa akun pikalatauksella. Pois Palaa Akku on ladattu 85 % täyteen ja valmis käyttöön. (Latauksen kesto 1,5 Ah:n akku: 30 minuuttia) (Latauksen kesto 3,0 Ah:n akku: 60 minuuttia) (Latauksen kesto 4,0 Ah:n akku: 80 minuuttia) Sen jälkeen laite kytkeytyy hellävaraiseen lataukseen, kunnes akku on ladattu täyteen. (Latauksen kesto kaikkiaan 1,5 Ah:n akku: n. 40 minuuttia) (Latauksen kesto kaikkiaan 3,0 Ah:n akku: n. 75 minuuttia) (Latauksen kesto kaikkiaan 4,0 Ah:n akku: n. 100 minuuttia) Toimenpide: Ota akku pois latauslaitteesta. Irrota latauslaite sähköverkosta. Vilkkuu Vilkkuu Sovitettu lataaminen Latauslaite on siirtynyt hellävaraiseen lataustilaan. Tällöin akkua ladataan turvallisuussyistä hitaammin ja sen lataaminen kestää pitempään kuin 1 tunnin. Mahdollisia syitä ovat: - Akkua ei ole ladattu hyvin pitkään aikaan tai tyhjentyneen akun tyh- jentäminen on jatkunut (tyhjentyminen kokonaan) - Akun lämpötila ei ole ihannealueella 10°C ja 45°C välillä. Toimenpide: Odota, kunnes lataaminen on päättynyt, akkua voidaan tästä huolimat- ta ladata edelleen. Vilkkuu Vilkkuu Häiriö Lataaminen ei ole mahdollista. Akussa on vika. Toimenpide: Viallista akkua ei saa enää ladata. Ota akku pois latauslaitteesta. Palaa Palaa Lämpötilahäiriö Akku on liian kuuma (esim. suorassa auringonpaisteessa) tai liian kyl- mä (alle 0°C) Toimenpide: Ota akku pois ja säilytä sitä 1 päivän ajan huoneenlämmössä (n. 20°C). Anl_GAV_E 40_Li_OA_SPK7.indb 263Anl_GAV_E 40_Li_OA_SPK7.indb 263 16.09.2016 08:57:4316.09.2016 08:57:43FI

Häiriö Mahdollinen syy Poisto Moottori ei käyn- nisty a) sisäiset liitännät irronneet b) käynnistyksenestossa vika c) pystyleikkaajan kotelo tukki- utunut d) turvapistoke ei ole paikallaan e) akku ei ole oikein paikallaan a) huoltokorjaamo korjaa b) huoltokorjaamo korjaa c) muuta tarvittaessa pystyleikkaussy- vyyttä, puhdista kotelo, jotta terätela pyörii vapaasti d) pane turvapistoke paikalleen (ks. 6.) e) ota akku pois, pane uudelleen pai- kalleen Moottorin teho heik- kenee a) liian kova maaperä b) pystyleikkaajan kotelo tukki- utunut c) terä kulunut loppuun a) korjaa pystyleikkaussyvyys b) puhdista kotelo c) vaihda terä uuteen Epäsiisti työtulos a) terät ovat kuluneet loppuun b) väärä pystyleikkaussyvyys a) vaihda tela uuteen b) korjaa pystyleikkaussyvyys Moottori käy, teräte- la ei pyöri a) hammashihna revennyt a) huoltokorjaamo korjaa Achtung! Um den Motor zu schützen, ist dieser mit einem Thermoschalter ausgestattet, der bei Überlastung abschaltet und nach einer kurzen Abkühlphase wieder automatisch einschaltet! Anl_GAV_E 40_Li_OA_SPK7.indb 264Anl_GAV_E 40_Li_OA_SPK7.indb 264 16.09.2016 08:57:4316.09.2016 08:57:43FI

Koskee ainoastaan EU-maita Älä heitä sähkötyökaluja kotitalousjätteisiin! Euroopan direktiivin 2012/19/EY loppuunkäytetyistä sähkö- ja elektronisista laitteista ja sen kansallisek- si laiksi muuntamisen mukaan tulee käytetyt sähkötyökalut koota erikseen ja toimittaa ne ympäristöystä- välliseen kierrätykseen. Kierrätysvaihtoehto takaisinlähetykselle: Sähkölaitteen omistaja on velvoitettu laitteen palauttamisen vaihtoehtona vaikuttamaan siihen, että hänen luovuttamansa omaisuus hävitetään asianmukaisesti. Loppuun käytetty laite voidaan tätä varten luovuttaa myös keräyspisteeseen, joka suorittaa sen käytöstäpoiston kansallisten kierrätystalous- ja jätehuoltolakien tarkoittamalla tavalla. Tämä ei koske käytettyihin laitteisiin liitettyjä lisävarusteita ja apu- välineitä, joissa ei ole sähköosia. Tuotedokumentaation ja tuotteen mukana toimitettujen papereiden osittainenkin kopiointi tai muu monis- taminen on sallittu ainoastaan iSC GmbH:n nimenomaisella luvalla. Oikeus teknisiin muutoksiin pidätetään Anl_GAV_E 40_Li_OA_SPK7.indb 265Anl_GAV_E 40_Li_OA_SPK7.indb 265 16.09.2016 08:57:4316.09.2016 08:57:43FI

Asiakaspalvelutiedot Meillä on kaikissa takuutodistuksessa mainituissa maissa päteviä asiakaspalvelusta huolehtivia kump- paneita, joiden yhteystiedot löydät takuutodistuksesta. Heidän kauttaan voit saada kaikki asiakaspalve- lut, kuten korjaukset, varaosien ja kulumaosien sekä tarvittavien käyttömateriaalien toimitukset. Huomaa, että seuraaviin tämän tuotteen osiin kohdistuu käytöstä johtuvaa, luonnollista kulumista, ja että seuraavia osia tarvitaan käyttömateriaaleina. Laji Esimerkki Kuluvat osat* Kiilahihna, tela, akku Käyttömateriaali / käyttöosat* Puuttuvat osat

• ei välttämättä kuulu toimitukseen! Puutteellisuuksien tai vikojen ilmetessä pyydämme ilmoittamaan virheestä verkossa sivustoon www. isc-gmbh.info. Ole hyvä ja anna vian tarkka kuvaus ja vastaa sen lisäksi joka tapauksessa seuraaviin kysymyksiin:

Onko laite toiminut jo ainakin kerran, vai oliko se jo alusta lähtien viallinen?

Havaitsitko jotain erikoista ennen vian ilmenemistä (oireita ennen vikaa)?

Mikä mielestäsi on laitteessa vikana (pääasiallinen vika)? Kuvaa tätä toimintavirhettä. Anl_GAV_E 40_Li_OA_SPK7.indb 266Anl_GAV_E 40_Li_OA_SPK7.indb 266 16.09.2016 08:57:4416.09.2016 08:57:44FI

Takuutodistus Arvoisa asiakas, tuotteemme läpikäyvät erittäin tiukan laadunvalvontatarkastuksen. Mikäli tämä laite ei kuitenkaan toimi moitteettomasti, valitamme tapahtunutta suuresti ja pyydämme sinua ottamaan yhteyttä tekniseen asia- kaspalveluumme käyttäen tässä takuukortissa annettua osoitetta, tai siihen myyntipisteeseen, josta olet laitteen ostanut. Takuuvaateiden esittämistä koskevat seuraavat määräykset:

1. Nämä takuuehdot koskevat ainoastaan kuluttajia, ts. luonnollisia henkilöitä, jotka eivät käytä tätä

tuotetta sen enempää pienteollisessa kuin muussakaan itsenäisessä ammatinharjoituksessa. Nämä takuuehdot säätelevät täydentäviä takuusuorituksia, jotka allamainittu valmistaja lupaa uusien laitteidensa ostajille lakimääräisen takuun lisäksi. Ne eivät vaikuta lakimääräisiin takuusuoritus- vaateisiisi millään tavalla. Takuumme on sinulle maksuton.

2. Takuusuoritus kattaa ainoastaan sellaiset hankkimasi allamainitun valmistajan uuden laitteen

puutteellisuudet, jotka todistettavasti aiheutuvat materiaali- tai valmistusvirheistä, ja se on rajattu valintamme mukaan ainoastaan näiden laitteen vikojen korjaamiseen tai laitteen korvaamiseen uu- della. Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu käytettäväksi pienteollisuus-, käsi- työläis- tai ammattitarkoituksiin. Takuusopimusta ei siksi synny, jos laitetta on takuun kestoaikana käytetty pienteollisuus-, käsityöläis- tai teollisuustyöpaikoilla tai siihen on kohdistunut näihin verrat- tavissa oleva rasitus.

3. Antamamme takuu ei kata näitä vaurioita:

- laitteessa esiintyneet vauriot, jotka aiheutuvat asennusohjeen noudattamatta jättämisestä tai asi- antuntemattomasta asennuksesta, käyttöohjeen noudattamatta jättämisestä (kuten esim. liitäntä väärään verkkojännitteeseen tai virtalajiin) tai huolto- ja turvallisuusmääräysten laiminlyönnistä tai laitteen altistamista epänormaaleille ympäristöolosuhteille tai puutteellisesta hoidosta ja huollosta. - laitteessa esiintyneet vauriot, jotka aiheutuvat määräysten vastaisesta tai virheellisestä käytöstä (esim. laitteen ylikuormitus tai hyväksymättömien liitostyökalujen tai varusteiden käyttö), vieraiden esineiden tunkeutumisesta laitteeseen (esim. hiekka, kivet tai pöly, kuljetusvauriot), väkivoiman käy- töstä tai ulkopuolisista tekijöistä (esim. putoamisesta aiheutuneet vahingot). - laitteessa tai sen osissa esiintyneet vauriot, jotka aiheutuvat käytöstä johtuvasta, tavanomaisesta tai muuten tavallisesta kulumisesta.

4. Takuuajan kesto on 60 kuukautta ja se alkaa laitteen ostopäivästä. Takuuvaateet tulee esittää en-

nen takuuajan päättymistä kahden viikon kuluessa siitä, kun olet havainnut vian. Takuuvaateiden esittäminen takuuajan päätyttyä ei ole mahdollista. Laitteen korjaus tai vaihto ei johda takuuajan pitenemiseen tai laitteen tai siihen mahdollisesti asennettujen varaosien takuuajan alkamiseen uu- delleen alusta. Tämä koskee myös paikan päällä suoritettuja palveluja.

5. Viallista laitetta koskevat takuuvaateet tulee esittää osoitteella: www.isc-gmbh.info. Pidä uuden

laitteesi ostotosite tai muu ostonäyttö valmiina. Ilman vastaavia tositteita tai tyyppikilpeä meille lähe- tettyjen laitteiden osalta takuuvaateet on suljettu pois, koska mahdollisuudet laitteen tunnistamiseen puuttuvat. Mikäli takuumme kattaa laitteen vian, asiakkaalle toimitetaan korjattu tai uusi laite viipy- mättä. Kuluvien osien, käyttöosien ja puuttuvien osien suhteen viittaamme tämän takuun rajoituksiin, jotka on selostettu tämän käyttöohjeen asiakaspalvelutiedoissa. Anl_GAV_E 40_Li_OA_SPK7.indb 267Anl_GAV_E 40_Li_OA_SPK7.indb 267 16.09.2016 08:57:4416.09.2016 08:57:44EE
