LIETOŠANAS INSTRUKCIJA GAV-E 40 Li OA Gardol

LV Originālā lietošanas instrukcija Skarifi kators ar akumulatoru

LT Originali naudojimo instrukcija Akumuliatorinis skarifi katorius

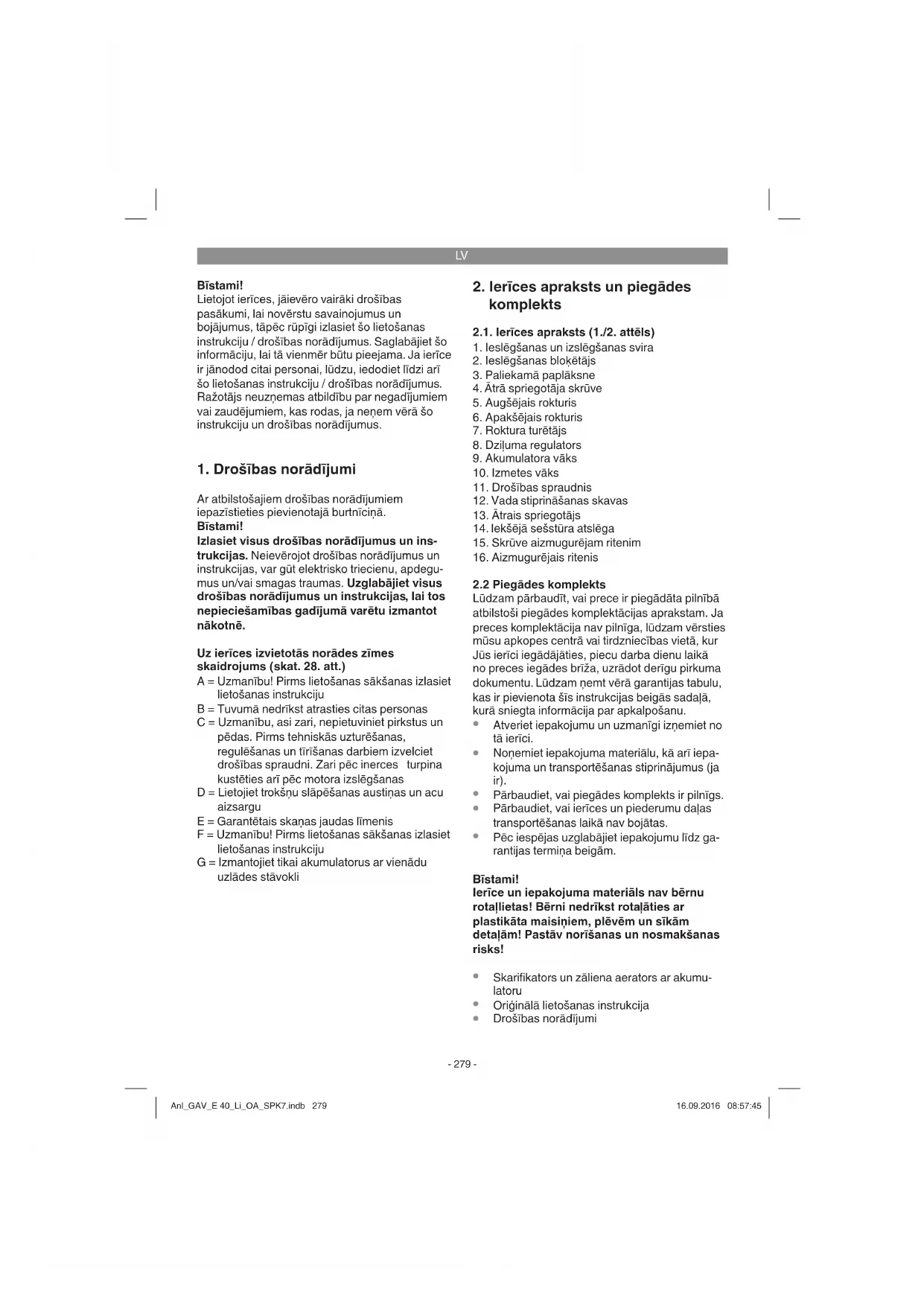

Lietojot ierīces, jāievēro vairāki drošības pasākumi, lai novērstu savainojumus un bojājumus, tāpēc rūpīgi izlasiet šo lietošanas instrukciju / drošības norādījumus. Saglabājiet šo informāciju, lai tā vienmēr būtu pieejama. Ja ierīce ir jānodod citai personali, lūdzu, iedodiet līdzi arī šo lietošanas instrukciju / drošības norādījumus. Ražotājs neuzņemas atbildību par negadījumiem vai zaudējumiem, kas rodas, ja nenem vērā šo instrukciju un drošības norādījumus.

1. Drošības norādījumi

Ar atbilstošajiem drošības norādījumiem iepazīstieties pievienotajā burtnīciņā. Bīstami!

Izlasiet visus drošības norādījumus un instrukcijas. Neievērojot drošības norādījumus un instrukcijas, var gūt elektrisko triecienu, apdegumus un/vai smagas traumas. Uzglabājiet visus drošības norādījumus un instrukcijas, lai tos nepieciešamības gadījumā varētu izmantot nākotnē.

Uz ierīces izvietotās norādes zīmes skaidrojums (skat. 28. att.)

A = Uzmanību! Pirms lietošanas sākšanas izlasiet lietošanas instrukciju
B = Tuvumā nedrikst atrasties citas personas
C = Uzmanību, asi zari, nepietuviniet pirkstus un pēdas. Pirms tehniskās uzturēšanas, regulēšanas un tīrīšanas darbiem izvelciet drošības spraudni. Zari pēc inerces turpina kustēties arī pēc motora izslēgšanas
D = Lietojiet trokšņu slāpēšanas austiņas un acu aizsargu
E = Garantētais skaņas jaudas līmenis
F = Uzmanību! Pirms lietošanas sākšanas izlasiet lietošanas instrukciju
G = Izmantojiet tikai akumulatorus ar vienādu uzlādes stāvokli

2. lerīces apraksts un piegādes komplekts

2.1. lerīces apraksts (1./2. attēls)

1. leslēgšanas un izslēgšanas svira
2. leslēgšanas blokētājs
3. Paliekamā paplāksne
4. Ātrā spriegotāja skrūve
5. Augšējais rokturis
6. Apakšējais rokturis
7. Roktura turētājs
8. Dziluma regulators
9. Akumulatora vāks
10. Izmetes väks
11. Drošības spraudnis
12. Vada stiprināšanas skavas
13. Ātrais spriegotājs
14. lekšējā seštūra atslēga
15. Skrūve aizmugurējam ritenim
16. Aizmugurējais ritenis

2.2 Piegādes komplekts

Lūdzam pārbaudīt, vai prece ir piegādāta pilnībā atbilstoši piegādes komplektācijas aprakstam. Ja preces komplektācija nav pilnīga, lūdzam vērsties mūsu apkopes centrā vai tirdzniecības vietā, kur Jūs ierīci iegādājāties, piecu darba dienu laikā no preces iegādes brīža, uzrādot derīgu pirkuma dokumentu. Lūdzam nemt vērā garantijas tabulu, kas ir pievienota šis instrukcijas beigās sadalā, kurā sniegta informācija par apkalpošanu.

• Atveriet iepakojumu un uzmanīgi izņemiet no tā ierīci.
• Nonemiet iepakojuma materiālu, kā arī iepakojuma un transportēšanas stiprinājumus (ja ir).
  • Pārbaudiet, vai piegādes komplekts ir pilnīgs.
• Pārbaudiet, vai ierīces un piederumu daļas transportēšanas laikā nav bojātas.
• Pēc iespējas uzglabājiet iepakojumu līdz garantijas termina beigām.

Bīstami! lerīce un iepakojuma materiāls nav bērnu rotallietas! Bērni nedrīkst rotaļāties ar plastikāta maisiniem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks!

• Skarifikators un zāliena aerators ar akumulatoru
  • Originālā lietošanas instrukcija
  • Drošības norādījumi

LV

3. Mērķim atbilstoša lietošana

lerīce pamataprīkojumā ir piemērota privātai lietošanai mājas dārzā un mazdārziņā. Ar skarifikatora veltni no augnsnes izrauj sūnas un nezāles ar saknēm un uzirdina augnsi. Tādējādi zāliens var labāk uzņemt barības vielas un tiek attīrīts. leteicams zālienu uzirdināt pavasarī (aprīlī) un rudenī (oktobrī).

Ar opcionāli iespējamo aeratora veltni (preces Nr. 3405571) ierīci ar dažām rokas kustībām var pārveidot par zāliena aeratoru.

Ar aeratora veltni zāliena virsma tiek pakašāta, tādējādi ūdens var labāk notecēt un tiek atvieglota skābekļa uznemšana. Izpildiet aerāciju pēc vajadzības visa augšanas perioda laikā.

Par privātiem mājas dārziem un mazdārziņiem paredzētiem skarifikatoriem uzskata ierīces, kuras parasti lieto ne vairāk kā desmit stundas gadā un galvenokārt zāles vai zāliena kopšanai, nevis publiskos dārzos, parkos, sporta laukumos, kā arī lauksaimniecībā un mežsaimniecībā.

Ražotāja pievienotās lietošanas instrukcijas ievērošana ir obligāts priekšnoteikums skarifikatora atbilstošai lietošanai. Lietošanas instrukcijā ir iekļauti arī darbības, apkopes un tehniskās uzturešanas noteikumi.

Brīdinājums! Nēmot vērā lietotāja fizisku apdraudējumu, skarifikatoru nedrīkst izmantot kā smalcinātāju zaru un dzīvžogu smalcināšanai. Turklāt skarifikatoru nedrīkst izmantot kā dārza frēzi un augsnes nelīdzenumu, piemēram, kurmju rakumu, nolīdzināšanai.

Drošības apsvērumu dēl skarifikatoru nedrīkst izmantot kā piedziņas agregātu citiem darba rīkiem un instrumentu komplektiem, ja vien to nepārprotami nav atlāvis ražotājs.

lerīci drīkst izmantot tikai paredzētajiem mērķiem. Ikviena lietošana, kas pārsniedz minētos mērķus, nav noteikumiem atbilstoša. Par visa veida bojājumiem vai savainojumiem ir atbildīgs lietotājs/operators, nevis ražotājs.

Lūdzam ṣemt vērā to, ka mūsu ierīces atbilstoši priekšrakstam nav konstruētas profesionālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs neuzņemsimies nekādu garantiju, ja ierīce izman-

tota komerciālos, amatniecības vai rūpniecības uzņēmumos, kā arī tamlīdzīgos papilddarbos.

4. Tehniskie rādītāji

Apgriezienu skaits tukšgaitā:....3300apgr./min. Aizsardzības klase:....III

Spriegums: 40 V līdzstrāva

Darba platums: 35 cm

Asmeņu skaits: 16 gab.

Dziłuma regulēšana: -3/3/6/9 mm

Skañas spiediena līmenis LpA: ...... 74,4 dB(A)

Klūda K 3 dB(A)

Skañas jaudas līmenis LWA: 82,3 dB(A)

Garantētais skaņas jaudas līmenis LWA 86 dB(A)

Klūda K: 3,67 dB(A)

Maks. vibrācija uz roktura: 5,031 m/š

Klūda K 1,5 m/s²

Aizsardzības tips: IP 21

Svars....9,8kg

Bīstami!

Troksnis un vibrācija

Trokšnu un vibrācijas vērtības noteiktas atbilstoši standartiem EN ISO 3744, EN ISO 11201, ISO 11094 un EN ISO 20643.

Uzmanību!

lerīce tiek piegādāta bez akumulatoriem un lādētāja, un

Power-X-Change

• 20 V, 1,5 Ah 5 litija jonu elementi

• 20 V, 3,0 Ah 10 litija jonu elementi

• 20 V, 4,0 Ah 10 litija jonu elementi

Sērijas Power-X-Change litija jonu akumulatorus drīkst uzlādēt tikai ar Power-X uzlādes ierīci.

Power-X-Charger uzlādes ierīce

leejas spriegums: 200-250 V \~ 50–60 Hz lzejas spriegums: 21 V līdzstrāva lzejas strāva: 3,0 A

Aizsardzības klase:....II/回

LV

Nodrošiniet, lai trokšna rašanās un vibrācijas būtu minimālas!

• Izmantojiet tikai ierīces, kas ir nevainojamā kārtībā.
  • Regulāri apkopiet un tīriet ierīci.
  • Savu darba veidu pielāgojiet ierīcei.
  • Nepārslogojiet ierīci.
• Nepieciešamības gadījumā lieciet veikt ierīces pārbaudi.
  • Izslēdziet ierīci, kad no nelietojat.
  Strādājiet cimdos.

Uzmanību!

Atlikušie riski

Pat ja lietojat šo elektroierīci atbilstoši noteikumiem, vienmēr saglabājas atlikušie riski. Elektroierīces konstrukcijas un izpildījuma dēl var rasties šādi riski:

1. dzirdes bojājumi, ja netiek lietoti piemēroti ausu aizsargi;
2. veselības kaitējumi, ko izraisa plaukstu un roku vibrācijas, ja ierīci lieto ilgāku laiku, kā arī ja to lieto neatbilstoši un pienācīgi neap-kopj.

Uzmanību! Šī ierīce darba laikā rada elektromagnētisko lauku. Elektromagnētiskais lauks noteiktos apstākļos var traucēt aktīvo vai pasīvo medicīnisko implantātu darbību. Lai mazinātu nopietnu vai nāvējošu savainojumu risku, personām ar medicīniskajiem implantiem pirms ierīces lietošanas ieteicams konsultēties ar ārstu un ražotāju.

5. Darbības pirms lietošanas sākšanas

Uzmanību!

Ierīce tiek piegādāta bez akumulatoriem un lādētāja, un to drīkst izmantot tikai ar sērijas Power-X-Change litija jonu akumulatoriem!

Power-X-Change

• 20 V, 1,5 Ah 5 litija jonu elementi
• 20 V, 3,0 Ah 10 litija jonu elementi
• 20 V, 4,0 Ah 10 litija jonu elementi

Sērijas Power-X-Change litija jonu akumulatorus drīkst uzlādēt tikai ar Power-X-Charger lādētāju.

Brīdinājums!

Pirms ierīces regulēšanas, remonta, apkopes vai tīrīšanas darbiem vienmēr izvelciet drošības spraudni.

Skarifikators tiek piegādāts izjauktā veidā. Pirms skarifikatora lietošanas ir jāuzstāda viss rokturis un aizmugurējie riteni.

Lai atvieglotu montāžu, rīkojieties saskaņā ar lietošanas instrukcijas norādījumiem un attēliem.

Aizmugurējo riteņu montāža (skat. 3. un 4. att.)

• lebīdiet aizmugurējo riteņu asi attiecīgajos padzilīnājumos. (3. att./A poz.)
• Nostipriniet ritenus ar pievienotajām skrūvēm. (4. att./15. poz.)

Roktura turētāju montāža (skat. 5. un 6. att.)

• Nonemiet ātrās spriegošanas sviru (5. att./13. poz.) un paplāksni, (5. attēls/3. poz.)
• Bīdāmā roktura turētāju (5. att./7. poz.) uzbīdiet uz stiprinātājskrūves. Uzmaniet, lai caurules (6. att./A poz.) izliekums atrastos ārpusē.
• Tagad uzlieciet atpakal paplāksni un pievelciet to ar ātrās spriegošanas sviru.
  Abiem roktura turētājiem ir jānoregulē vienāds slīpuma leņķis.

Apakšējā roktura montāža (skat. 7. att.)

• Apakšējais rokturis (7. att./6. poz.) jāuzbīda virs roktura turētāja.
• Ar pievienotajām skrūvēm (7. att./4. poz.), paplāksnēm (7. att./3. poz.) un ātrās spriegošanas svirām (7. att./13. poz.) savienojiet caurules.

Augšējā roktura montāža (skat. 8.-10. att.)

• Augšējā rokturī (8. att./5. poz.) viens zem otra atrodas divi caurumi, kas ľauj papildus pielāgot roktura augstumu.
• Augšējo rokturi (8. att./5. poz.) novietojiet tā, lai augšējā roktura caurumi sakristu ar apakšējā roktura caurumiem.
• Ar pievienotajām skrūvēm (8. att./4. poz.), paplāksnēm (8. att./3. poz.) un ātrās spriegošanas svirām (8. att./13. poz.) savienojiet caurules.
• Ar pievienotajiem vada turētājiem (9. att./12. poz.) nostipriniet vadu pie rokturu caurulēm tā, lai tiktu nodrošināta izmetes vāka atvēršana un aizvēršana (10. att./12. poz.).

LV

levērojiet, lai izmetes vāku būtu iespējams viegli atvērt un aizvērt!

Savācējgroza (pēc izvēles)montāža (skat. 11.—14. att.)

lerīce pamataprīkojumā ir bez savācējgroza. To var iegādāties atseviški (preces Nr. 3405576).

• levirziet vienu otrā abas karkasa daļas (11. att.)
  Savācējgrozu uzvelciet uz metāla karkasa (12. att.)
  Gumijas uzliktņus uzvelciet uz metāla karkasa (13. att.)
• Lai savācējgrozu iekabinātu skarifikatorā, ar vienu roku paceliet izmetes vāku (14. att./10. poz.), ar otru roku satveriet savācējmaisu aiz roktura un iekabiniet to no augšpuses (14. att.)

Bīstami!

Lai iekabinātu savācējgrozu, elektromotoram jābūt izslēgtam un asmeņu veltnis nedrīkst griezties!

Roktura augstuma regulēšana (skat. 15. att.) Atbrīvojiet ātrās spriegošanas sviru abās skarifikatora pusēs (15. att./13. poz.).

Darba laikā roktura augstumu drīkst noregulēt 1. vai 2. pozīcijā (15. att.). Atkal pievelciet ātrās spriegošanas sviru. Abās pusēs ir jānoregulē vienāds slīpuma leņķis.

Irdināšanas dziluma regulēšana (skat. 16. att.)

Irdināšanas dzilumu regulē ar regulēšanas mehānismu. Šim nolūkam velciet sviru bultiņas virzienā (skat. 16. att.) un novietojiet to nepieciešamajā pozīcijā (0/1/2/3). Pievērsiet uzmanību sviras pareizai fiksācijai!

0 = kustības vai transportēšanas stāvoklis -3 mm
1 = irdināšanas dzilums 3 mm
2 = irdināšanas dzilums 6 mm
3 = irdināšanas dzilums 9 mm

Akumulatora uzlāde (17./19. att.)

lerīce tiek piegādāta bez akumulatoriem un lādētāja!

1. Izņemiet akumulatoru bloku no ierīces. Šim nolūkam nospiediet fiksācijas taustiņu (19. att./C poz.).
2. Salīdziniet, vai datu plāksnītē norādītais tīkla spriegums sakrīt ar esošo elektrotīkla spriegumu. levietojiet kontaktligzdā uzlādes ierīces (B) kontaktdakšu. Sāk mirgot zaļā gaismas

diode.

1. levietojiet akumulatoru (A) uzlādes ierīcē (B).
2. Punktā „Lādētāja indikators” ir sniegta tabula ar lādētāja gaismas diožu rādījumu skaidroju-mu.

Uzlādes laikā akumulators var nedaudz sasilt. Tas ir normāli.

Ja akumulatoru bloka uzlāde nav iespējama, lūdzu, pārbaudiet:

• vai kontaktligzdā ir elektrotīkla spriegums;
- vai lādētāja kontaktos ir nevainojams kontakts.

Ja akumulatoru bloka uzlāde joprojām nav iespējama, nosūtiet

• lādētāju
- un akumulatoru bloku mūsu klientu servisam.

Lai nodrošinātu akumulatoru bloka ilgstošu darbmūžu, ir jārūpējas par akumulatoru bloka savlaicīgu uzlādi. Tas noteikti ir jādara, ja secināt, ka samazinās ierīces jauda. Nekad neizlādējiet akumulatoru bloku pilnībā. Tas rada akumulatoru bloka bojājumus!

Akumulatora montāža (18. un 19. att.)

Atveriet akumulatora vāku. Šim nolūkam, kā redzams 18. attēlā, nospiediet atblokētāju (A) un paceliet vāku. Pēc tam abus akumulatorus, kā redzams 19. attēlā, ievietojiet stiprinājumā un bīdiet uz priekšu, līdz akumulatori tiek dzirdami fi ksēti.

Norādījums!

Izmantojiet tikai akumulatorus ar vienādu piepildījumu, nekad nekombinējiet pilnus un nepilnus akumulatorus. Abus akumulatorus vienmēr uzlādējiet vienlaikus.

Akumulators ar vājāku uzlādes stāvokli nosaka ierīces darbības ilgumu. Pirms ierīces lietošanas abi akumulatori pilnībā jāuzlādē.

Aizveriet akumulatora vāku, to nolaižot, un ievērojiet, lai tas pareizi nofiksētos.

Akumulatora kapacitātes indikators (20. att.)

Nospiediet akumulatora kapacitātes indikatora slēdzi (20. att./A poz.). Akumulatora kapacitātes indikators (20. att./B poz.) signalizē par akumulatora uzlādes stāvokli ar trim gaismas diodēm.

Deg visas trīs gaismas diodes:

akumulators ir pilnībā uzlādēts.

LV

Deg divas vai viena gaismas diode: akumulators ir pietiekami uzlādēts.

Mirgo viena gaismas diode: akumulators ir izlādējies, uzlādējiet to.

Mirgo visas gaismas diodes: akumulators ir pilnībā izlādējies un ir bojāts. Bojātu akumulatoru vairs nedrīkst lietot un uzlādēt!

6. Lietošana

Uzmanību!

Skarifikators ir aprikots ar drošības shēmu, lai novērstu neatlautu lietošanu. Tieši pirms skarifika-tora lietošanas ievietojiet drošības spraudni (21. att./11. poz.) un, katreiz pārtraucot vai izbeidzot darbu, atkal izņemiet to. Lai novērstu skarifikatora neatlautu ieslēgšanu, rokturis (22. att./5. poz.) ir aprikots ar ieslēgšanas blokētāju (22. att./2. poz.), kas jānospiež, pirms var nospiest ieslēgšanas sviru (22. att./1. poz.). lerīces palaides laiks var būt dažas sekun-des. Atlaizot ieslēgšanas sviru, skarifikators izslēdzas. Vairākas reizes atkārtojiet šo darbību, lai pārliecinātos, ka ierīce darbojas pareizi. Pirms ierīces regulēšanas, remonta, apkopes vai tīrīšanas darbiem vienmēr izvelciet drošības spraudni. Pārliecinieties, ka asmeņu veltnis negriežas.

Bīstami!

Nekad neatveriet izmetes väku, elektromotoram darbojoties. Rotëjošais asmeņu veltnis var radīt traumas. Vienmër rūpīgi nostipriniet izmetes väku. Stiepes atspere to atkal iestata „aizvērtā” pozīcijā. Vienmër jäievēro vadības rokturu noteiktais drošais attālums starp korpusu un lietotāju. īpaši piesardzīgiem jābūt darba laikā un kustības virziena mainas laikā slīpumos un nogāzēs. levērojiet drošu stāju, valkājiet apavus ar neslīdošām, raupjām zolēm un garās bikses. Vienmër irdiniet šķērsām nogāzei. Drošības apsvērumu dēļ ar skarifikatoru nedrīkst irdināt nogāzes, kuru slīpums pārsniedz 15 grādu. Esiet īpaši piesardzīgi, virzoties atmuguriski un velkot ierīci. Paklupšanas risks!

Pareizas irdināšanas norādījumi

Irdināšanas laikā ieteicams darba veids ar pārlaidumu.

Lai panāktu vienmērīgu irdināšanas virsmu, vadiet skarifikatoru pa iespējami taisnākām trajektorijām. Turklāt šīm trajektorijām vajadzētu vienmēr pārklāties par dažiem centimetriem, lai nepaliktu neapstrādātas joslas. Ja izmantojat pēc izvēles pieejamo savācējmaisu, tas ir jāiztukšo, tiklīdz irdināšanas laikā paliek zāles atliekas.

Bīstami! Pirms savācēja maisa noņemšanas izslēdziet elektromotoru un nogaidiet, kamēr asmeņu veltnis pilnīgi apstājas!

Lai izkabinātu savācēja maisu, ar vienu roku paceliet izmetes vāku un ar otru roku izņemiet savācēja maisu!

Atkarībā no zāliena augšanas un augsnes cietības nosaka to, cik bieži zāliens jāirdina. Uzturiet skarifikatora korpusa apakšdaļu tīru un noteikti novāciet zemes un zāles nosēdumus. Nosēdumi apgrūtina iedarbināšanu un negatīvi ietekmē skarifikatora darba kvalitāti. Nogāzēs irdināšanas trajektorijai jābūt šķērsām nogāzei. Pirms jebkurām asmeņu veltņa pārbaudēm izslēdziet elektromotoru.

Bīstami!

Pēc elektromotora izslēgšanas asmeņu veltnis vēl turpina rotēt vairākas sekundes. Nekad nemēģiniet apturēt asmeņu veltni. Ja asmeņu veltnis rotējot saskaras ar priekšmetu, izslēdziet skarifikatoru un nogaidiet, kamēr asmeņu veltnis pilnīgi apstājas. Pēc tam pārbaudiet asmeņu veltņa stāvokli. Ja veltnis ir bojāts, tas ir jānomaina (skat. 7.4. punktu).

Norādījumi par pareizu aerāciju ar aeratora veltni, kas ir pieejams pēc izvēles Veicot aerāciju, skarifikatora darbības princips ir identisks.

Tāpēc ievērojiet turpmāk minētos darba un drošības norādījumus.

LV

7. Tīrīšana, apkope un rezerves daļu pasūtīšana

Bīstami!

Pirms ierīces regulēšanas, remonta, apkopes vai tīrīšanas darbiem vienmēr izvelciet drošības spraudni. Pārliecinieties, ka asmeņu veltnis negriežas.

7.1 Tīrīšana

• Uzturiet aizsargmehänismus, gaisa spraugas un motora korpusu maksimäli tīrus no putekliem un netīrumiem. Noberziet ierīci ar tīru drānu vai nopūtiet ar zema spiediena gaisu.
• Ierīci ieteicams tīrīt tūlīt pēc katras lietošanas.
• Regulāri tīriet ierīci ar mitru drānu un nelielu daudzumu škidro ziepju. Nelietojiet tīrīšanas līdzekļus vai škīdinātājus, kas varētu bojāt ierīces plastmasas detaļas. Jārūpējas, lai ierīces iekšpusē neiekļūtu ūdens. Ūdens iekļūšana elektroierīcē palielina elektrošoka risku.
• Nosēdumus uz aizsargvāka notīriet ar suku.

7.2. Apkope

• Nolietojies vai bojāts asmeņu veltnis jāliek nomainīt pilnvarotam speciālistam (adresi skat. garantijas talonā).
  Rūpējieties, lai visi stiprinājuma elementi (skrūves, uzgriežni utt.) vienmēr būtu pievilkti un ar skarifikatoru varētu droši strādāt.
  • Glabājiet skarifikatoru sausā telpā.
• Lai nodrošinātu ilgāku darbmūžu, visas skrūvējamās detaļas, kā arī riteņi un asis ir jānotīra un pēc tam jāieelļo.
• lerīces regulāra tīrīšana ne tikai nodrošina izturīgumu un ražīgumu, bet veicina arī rūpīgu un vienkāršu zāliena uzirdināšanu.
  Sezonas beigās veiciet skarifikatora vispārēju pārbaudi un aizvāciet sakrājušos atlikumus. Pirms katras sezonas sākuma noteikti pārbaudiet skarifikatora stāvokli. Remontdarbu veikšanai vērsieties mūsu klientu servisā (adresi skat. garantijas talonā).

Glabāšanas vietas taupīšanai rokturim ir P pozīcija (15. att.). Lai nokļūtu šajā pozīcijā, ātrās spriegošanas svira jāatbrīvo apm. trīs apgriezienus, jo glabāšanas pozīcijai ir paredzēta lielāka fiksācija. Šajā pozīcijā skarifikatoru var iebīdīt stūrī, taupot vietu (23. att.).

Atiestatot darba pozīciju, ievērojiet, lai ātrās spriegošanas svira atkal tiktu nostiprināta par trim apgriezieniem ciešāk!

7.3. Veltna nomaiņa (skat. 24.—27. att.)

Noteikti lietojiet cimdus!

Izmantojiet tikai oriğinâlos veltnus, jo pretējā gadījumā zināmos apstāklos netiek garantēta funkcionēšana un drošība.

Lai nomainītu skarifikatora veltni vai pēc izvēles pieejamo aeratora veltni (27.b att., preces Nr. 34.055.71), rīkojieties šādi:

Atskrūvējiet abas seštūra iedobes skrūves (24. att./A poz.). Paceliet veltni aiz šā gala un izvelciet to bultiņas virzienā (25. att.). lebīdiet jauno veltni bultiņas virzienā (27.a/27.b att.) uz piedziņas četrstūra (26. att./A poz.) un pēc tam iespiediet turētājā (27.a att.). Ar abām seštūra iedobes skrūvēm (24. att./A poz.) veltnis atkal tiek nostiprināts.

Laiku pa laikam iee||ojiet piedziņas četrstūri, lai veltnus varētu viegli nomainīt.

Ja asmeņu veltnis nav pareizā pozīcijā, ārējais asmens (25. att./A poz.) var tikt noblokēts ar korpusu. Šādā gadījumā pagrieziet veltni tālāk par pusapgriezienu!

Rezerves asmeņu veltnis, preces Nr.: 34.055.81

7.4 Rezerves daļu pasūtīšana

Pasūtot rezerves daļas, jānorāda šāda informācija:

• ierīces tips;
  • ierīces preces numurs;
  • ierīces identifikācijas numurs;
• nepieciešamās rezerves daļas numurs.
  Pašreizējās cenas un informācija ir pieejama tīmekļa vietnē www.isc-gmbh.info.

8. Glabāšana un transportēšana

Glabāšana

Glabājiet ierīci un tās piederumus tumšā, sausā un nesalstoša, kā arī bērniem nepieejamā vietā. Vispiemērotākā glabāšanas temperatūra ir 5-30

°C. Uzglabājiet ierīci oriğinālajā iepakojumā.

Transportēšana

• Pirms transportēšanas izslēdziet ierīci un izvelciet drošības spraudni.
  • Uzstādiet transportēšanas aizsargierīces, ja

LV

tādas ir.

• Aizsargājiet ierīci pret bojājumiem un spēcīgu vibrāciju, kas jo īpaši rodas, transportējot transportlīdzeklos.
• Nostipriniet ierīci pret slīdēšanu un apgāšanos.

9. Utilizacija un otrreizējā izmantošana

lerīce atrodas iepakojumā, lai izvairītos no bojājumiem transportēšanas laikā. Iepakojums ir izejmateriāls un to var izmantot atkārtoti vai nodot izejvielu apritē. lerīce un tās piederumi ir no dažādiem materiāliem, piemēram, metāla un plastmasas. Bojātas detaļas nav sadzīves atkritumi. Lai nodrošinātu tehniski pareizu utilizāciju, ierīce jānodod attiecīgā savākšanas vietā. Ja Jums nav zināma šāda savākšanas vieta, jautājiet pašvaldībā.

10. Uzlādes ierīces indikācija

Indikatora status		Nozīme un darbība
Sarkana gaismas diode	Zaļa gais-mas diode
Izslēgta Mirgo	Gaidstāve	Uzlādes ierīce ir pieslēgta elektrotīklam un ir gaidstāves režīmā, akumulators nav ievietots uzlādes ierīcē.
Ieslēgta	Izslēgta	UzlādeUzlādes ierīce uzlādē akumulatoru ātrās uzlādes režīmā.
Izslēgta	Ieslēgta	Akumulators ir uzlādēts 85% apjomā un ir gatavs lietošanai.(1,5 Ah akumulatora uzlādes ilgums: 30 min.)(3,0 Ah akumulatora uzlādes ilgums: 60 min.)(4,0 Ah akumulatora uzlādes ilgums: 80 min.)Pēc tam uzlāde notiek saudzējošā režīmā līdz pilnīgai uzlādei.(1,5 Ah akumulatora kopējais uzlādes ilgums: apm. 40 min.)(3,0 Ah akumulatora kopējais uzlādes ilgums: apm. 75 min.)(4,0 Ah akumulatora kopējais uzlādes ilgums: apm. 100 min.)Darbībalzņemiet akumulatoru no uzlādes ierīces. Atvienojiet uzlādes ierīci no elektrotikla.
Mirgo	Izslēgta	Koriģējošā uzlādeUzlādes ierīce ir saudzējošas uzlādes režīmā.Šajā gadījumā drošības apsvērumu dēļ akumulators tiek uzlādēts lēnāk un ir nepieciešama vairāk nekā viena stunda. Tam var būt šādi iemesli:- akumulators ľoti ilgu laiku netika uzlādēts vai turpinājās tukša akumulatora izlāde (dzilā izlāde);- akumulatora temperatūra nav ideālajā 10–45°C diapazonā.DarbībaPagaidiet, kamēr ir pabeigta uzlāde, tomēr akumulatoru var turpināt uzlādēt.
Mirgo Mirgo	Bojājums	Uzlāde vais nav iespējama. Akumulators ir bojāts.DarbībaBojātu akumulatoru vairs nedrīkst uzlādēt.Izņemiet akumulatoru no uzlādes ierīces.
Ieslēgta	Ieslēgta	Temperatūras traucējumiAkumulators ir pārāk karsts (piemēram, tiešu saules staru ietekmē) vai pārāk auksts (temperatūra zemāka par 0°C).Darbībalzņemiet akumulatoru un glabājiet to vienu dienu istabas temperatūrā (aptuveni 20 °C).

11. Klūdu noteikšanas plāns

Traucējums	lespējamais cēlonis	Novēršana
Nevar iedarbināt motoru	a)Atvienojušiesiekšējie pieslēgumib) Bojāts ieslēgšanas blokētājsc) Aizsērējis skarifikatora korpussd) Nav ievietots drošības spraudnise) Nav pareizi ievietots akumulators	a)Vērsieties klientu servisāb) Vērsieties klientu servisāc) Iespējams, jāmaina irdināšanas dzilums,jāiztīra korpuss, lai asmeņu veltnis brīvi rotētud) levietojiet drošības spraudni (skat. 6.)e) Izņemiet akumulatoru un ielieciet atpakal (skat. 5.)
Samazinās motora jauda	a) Augsne ir par cietub) Aizsērējis skarifikatora korpussc) Asmens ir ľoti nolietojies	a)Korigējiet irdināšanas dzi ģumu.b) Iztīriet korpusuc) Nomainiet asmeni
Navtīri uzirdinātsa)Nolietojiesasmensb) Nepareizs irdināšanas dzilums		a) Nomainiet asmeņus.b) Korigējiet irdināšanas dzilumu.
Motorsdarbojas, asmeņu veltnis nerotē	a) Pārplīsusi zobsiksna	a) Vērsieties klientu servisā

Uzmanību! Motora aizsardzībai tas ir aprīkots ar siltumjutīgu slēdzi, kas pārslodzes gadījumā izslēdz motoru un pēc neilga atdzišanas laika atkal to automātiski ieslēdz!

LV

Tikai ES valstim

Neizmetiet elektroierīces sadzīves atkritumos!

Saskaņā ar Eiropas direktīvu 2012/19/EK par nolietotajām elektriskajām un elektroniskajām iericēm un tās transponēšanu nacionālajā likumdošanā nolietotās elektroierīces ir jāsavāc atseviški un jānodod atkārtotai izmantošanai atbilstoši apkārtējās vides prasībām.

Otreizējā izmantošana kā alternatīva atpakalnosūtišanas prasībai:

Tā vietā, lai nosūtītu atpaka| nolietoto elektroierīci, tās īpašniekam kā alternatīva ir uzlikts pienākums sadarboties pienācīgas izmantošanas ietvaros īpašuma tiesību nodošanas gadījumā. Nolietoto ierīci šajā gadījumā var nodot arī atpaka|pieņemšanas uznēmumā, kas veic tās likvidēšanu atbilstoši nacionālajam likumam par cirkulācijas saimniecību un atkritumiem. Tas neattiecas uz nolietotajām ierīcēm pievienoto piederumu detaļām un palīglīdzekliem bez elektriskajām sastāvdalām.

Ražojuma dokumentacijas un pavaddokumentu pārdrukāšana vai citāda izplatīšana, arī fragmentāri ir atlauta tikai ar skaidru iSC GmbH piekrišanu.

Paturētas tiesības veikt tehniskas izmainas

LV

Informācija par apkalpošanu

Visās valstīs, kas minētas garantijas talonā, mums ir kompetenti partneri apkopes jautājumos, viņu kontaktinformācija ir norādīta garantijas talonā. Šie partneri ir Jūsu rīcībā saistībā ar visiem apkalpošanas jautājumiem, piemēram, remontu, rezerves detaļu un dilstošo detaļu nodrošināšanu vai patēriņa materiālu saņemšanu.

Nemiet vērā, ka šajā izstrādājumā ir daļas, kas nodilst atbilstošas vai dabiskas izmantošanas gaitā, respektīvi, ir detaļas, kas nepieciešamas kā patēriņa materiāli.

Kategorija Piemērs
Dilstošas detaļas* Kīlsiksna, veltnis, akumulators
Izlietojamie materiāli/izlietojamās detaļas*
Trūkstošas detaļas

* Nav noteikti jäbüt piegādes komplektā!

Ja atklājat defektus vai klūmes, lūdzam pieteikt klūmes gadījumu interneta vietnē www.isc-gmbh.info. Lūdzam ṣemt vērā, ka klūmi nepieciešams precīzi aprakstīt un ir jāatbild uz šādiem jautājumiem:

• Vai ierīce jau vienreiz ir darbojusies vai arī jau sākotnēji tai ir bijis kāds defekts?
• Vai pirms defekta rašanās ir novērots kaut kas neparasts (simptoms pirms defekta)?
- Kādā ziņā, pēc Jūsu domām, ierīce darbojas nepareizi (galvenais simptoms)? Raksturojiet šo nepareizo darbību.

Garantijas talons

Łoti cienītā kliente, augsti godātais klient!

Mūsu ražojumu kvalitāte tiek stingri kontrolēta. Ja šī ierīce tomēr kādreiz nedarbojas nevainojami, mēs to ľoti nožēlojam un lūdzam Jūs vērsties mūsu apkopes dienestā, kura adrese norādīta šajā garantijas talonā, vai tirdzniecības vietā, kurā Jūs šo ierīci iegādājāties. Lai iesniegtu garantijas prasības, jāievēro turpmāk minētie nosacījumi:

1. Šie garantijas noteikumi attiecas tikai uz patērētājiem, proti, fiziskām personām, kas nevēlas lietot šo izstrādājumu komerciālas vai citas saimnieciskas darbības ietvaros. Šie garantijas noteikumi noteic papildu garantijas pakalpojumus, kurus turpmāk minētais ražotājs apņemas veikt savu jauno ierīču pircējiem papildus likumā paredzētajai garantijai. Jūsu likumīgās garantijas prasības šī garantija neskar. Mūsu garantijas pakalpojumi Jums ir bez maksas.

2. Garantijas pakalpojumi attiecas tikai uz jūsu iegādātās turpmāk minētā ražotāja izgatavotās jaunās ierīces trūkumiem, kuru cēlonis ir materiāla vai ražošanas klūda, un pēc mūsu izvēles iekļauj šo ierīces trūkumu novēršanu vai ierīces apmainu.

Nemiet vērā, ka mūsu ierīces nav konstruētas izmantošanai komerciālām, amatniecības vai profesionālām vajadzībām, tādēl garantijas līgums nav spēkā, ja ierīce garantijas laikā ir tikusi izmantota komerciālos, amatniecības un rūpniecības uznēmumos vai arī līdzīgi noslogota.

1. Mūsu garantija neattiecas uz šādiem defektiem:

- ierīces bojājumi, kas radušies montāžas instrukcijas neievērošanas vai nekvalitatīvas uzstādišanas, lietošanas instrukcijas prasību neievērošanas (piemēram, neatbilstoša elektrotīkla sprieguma vai strāvas veida pieslēgšanas) vai apkopes un drošības noteikumu neievērošanas, ierīces pakļaušanas neatbilstošiem vides apstākļiem vai tās nepareizas uzturēšanas un apkopes dēl;

– ierīces bojājumi, kas radušies nepareizas un neatbilstošas izmantošanas dēl (piemēram, ierīces pārslogošana vai neatbilstošu darba instrumentu vai piederumu izmantošana), vai, ja ierīcē iekļūst sveškermani (piemēram, smiltis, akmeni vai putekļi, bojājumi transportējot), vai fiziska spēka lietošanas vai citas iedarbības dēl (piemēram, bojājumi, nometot zemē);

- ierīces vai tās daļu bojājumi, kuru cēlonis ir to nodilums atbilstošas, parastas vai citādas izmantošanas laikā.

1. Garantijas terminš ir 60 mēneši, un tas sākas ar ierīces pirkšanas dienu. Garantijas prasības ir iesniedzamas pirms termina izbeigšanās, divu nedēļu laikā no břiža, kad esat atklājuši defektu. Garantijas prasību iesniegšana pēc termina izbeigšanās nav iespējama. Ierīces remonta vai apmainas rezultātā garantijas terminš netiek ne pagarināts, kā arī netiek noteikts jauns garantijas terminš, ne attiecībā uz ierīci, ne uz tajā iespējams iemontētajām rezerves daļām. Tas pats ir spēkā arī, veicot apkalpošanu uz vietas.

2. Lai izmantotu tiesības uz garantiju, piesakiet bojāto ierīci vietnē www.isc-gmbh.info. Atrodiet pirkuma dokumentu vai citus jaunas ierīces pirkuma pierādījumus. Ierīcēm, kas tiek nosūtītas bez atbilstīgiem pierādījumiem vai datu plāksnītes, netiek piemērotas tiesības uz garantiju, jo nav iespējama klasificēšana. Ja ierīces defekts ir iekļauts mūsu garantijas pakalpojumos, jūs nekavējoties saņemsiet salabotu vai jaunu ierīci.

Atgādinām, ka attiecībā uz dilstošajām, patēriņa un brākētajām detaļām saskaņā ar šajā lietošanas instrukcijā minēto informāciju par apkalpošanu ir spēkā garantijas ierobežojumi.

LT

Pavojus!
