NOTENDAHANDBÓK GAV-E 40 Li OA Gardol

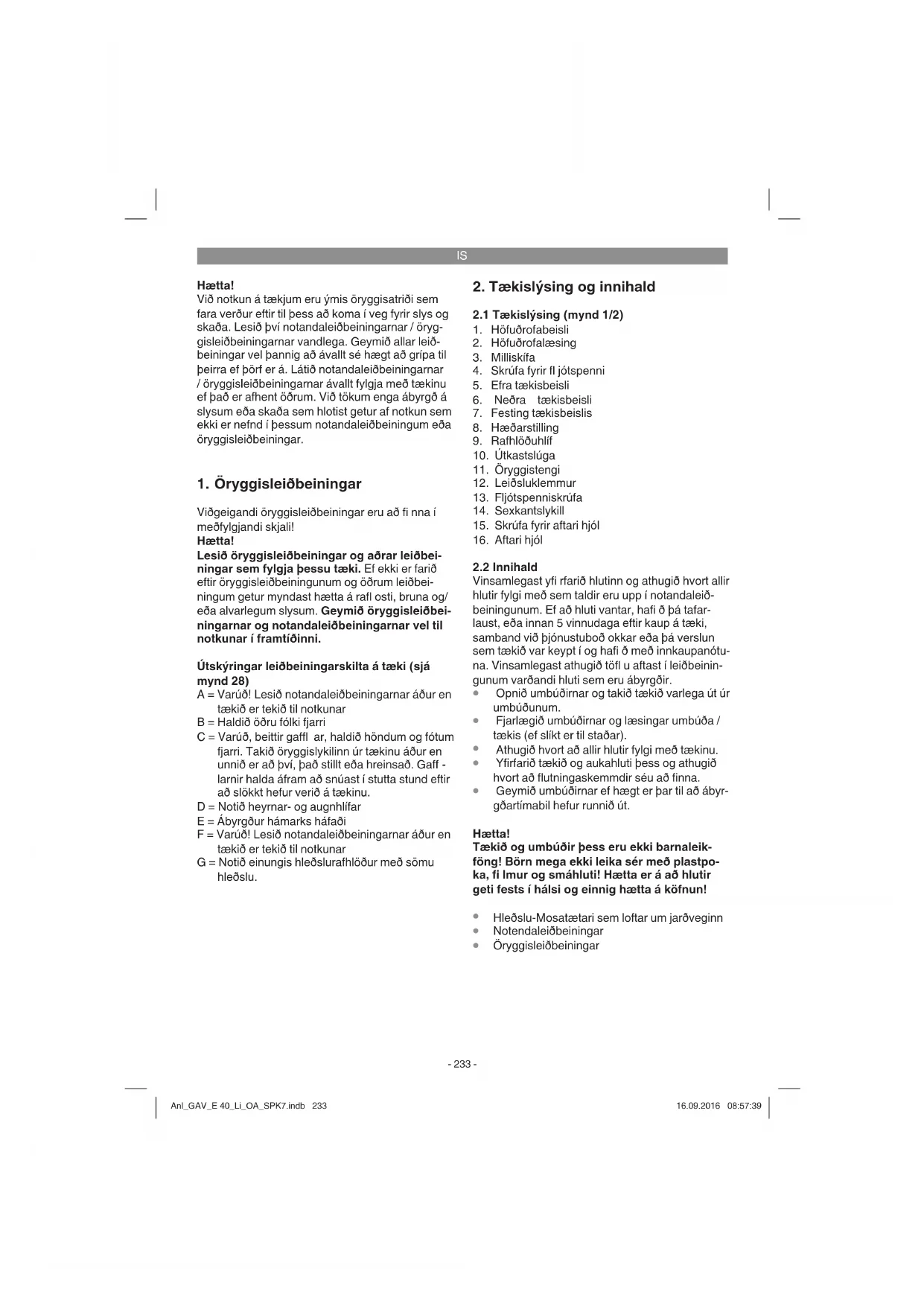

Hætta! Við notkun á tækjum eru ýmis öryggisatriði sem fara verður eftir til þess að koma í veg fyrir slys og skaða. Lesið því notandaleiðbeiningarnar / öryg- gisleiðbeiningarnar vandlega. Geymið allar leið- beiningar vel þannig að ávallt sé hægt að grípa til þeirra ef þörf er á. Látið notandaleiðbeiningarnar / öryggisleiðbeiningarnar ávallt fylgja með tækinu ef það er afhent öðrum. Við tökum enga ábyrgð á slysum eða skaða sem hlotist getur af notkun sem ekki er nefnd í þessum notandaleiðbeiningum eða öryggisleiðbeiningar.

1. Öryggisleiðbeiningar

Viðgeigandi öryggisleiðbeiningar eru að fi nna í meðfylgjandi skjali! Hætta! Lesið öryggisleiðbeiningar og aðrar leiðbei- ningar sem fylgja þessu tæki. Ef ekki er farið eftir öryggisleiðbeiningunum og öðrum leiðbei- ningum getur myndast hætta á rafl osti, bruna og/ eða alvarlegum slysum. Geymið öryggisleiðbei- ningarnar og notandaleiðbeiningarnar vel til notkunar í framtíðinni. Útskýringar leiðbeiningarskilta á tæki (sjá mynd 28) A = Varúð! Lesið notandaleiðbeiningarnar áður en tækið er tekið til notkunar B = Haldið öðru fólki fjarri C = Varúð, beittir gaffl ar, haldið höndum og fótum fjarri. Takið öryggislykilinn úr tækinu áður en unnið er að því, það stillt eða hreinsað. Gaff - larnir halda áfram að snúast í stutta stund eftir að slökkt hefur verið á tækinu. D = Notið heyrnar- og augnhlífar E = Ábyrgður hámarks háfaði F = Varúð! Lesið notandaleiðbeiningarnar áður en tækið er tekið til notkunar G = Notið einungis hleðslurafhlöður með sömu hleðslu.

2. Tækislýsing og innihald

2.1 Tækislýsing (mynd 1/2)

4. Skrúfa fyrir fl jótspenni

15. Skrúfa fyrir aftari hjól

Vinsamlegast yfi rfarið hlutinn og athugið hvort allir hlutir fylgi með sem taldir eru upp í notandaleið- beiningunum. Ef að hluti vantar, hafi ð þá tafar- laust, eða innan 5 vinnudaga eftir kaup á tæki, samband við þjónustuboð okkar eða þá verslun sem tækið var keypt í og hafi ð með innkaupanótu- na. Vinsamlegast athugið töfl u aftast í leiðbeinin- gunum varðandi hluti sem eru ábyrgðir.

Opnið umbúðirnar og takið tækið varlega út úr umbúðunum.

Athugið hvort að allir hlutir fylgi með tækinu.

Yfirfarið tækið og aukahluti þess og athugið hvort að flutningaskemmdir séu að finna.

Geymið umbúðirnar ef hægt er þar til að ábyr- gðartímabil hefur runnið út. Hætta! Tækið og umbúðir þess eru ekki barnaleik- föng! Börn mega ekki leika sér með plastpo- ka, fi lmur og smáhluti! Hætta er á að hlutir geti fests í hálsi og einnig hætta á köfnun!

Hleðslu-Mosatætari sem loftar um jarðveginn

Þetta tæki er ætlað til þess að vera notað sem mosatætari til einkanota í heimilisgörðum og tóm- stundagörðum. Við notkun á þessu tæki verður mosi og illgresi rifi ð upp úr fl etinum með rótum og losað verður um fl ötinn. Við þessa notkun getur grasfl öturinn tekið betur við næringarefnum og hann verður hreinsaður. Við mælum með því að tæta að vori til (apríl) og að hausti til (október). Með aukalegum loftvalsa (Art.Nr. 3405571) er hægt að breyta virkni þessa tækis með örfáum handtökum til þess að lofta um jarðveginn. Með loftvalsanum verður yfi rborð fl atarins klór- að, við það á vatn auðveldara með að renna í gegnum yfi rborðið og næringarefnaupptaka verður auðveldari. Framkvæmið eftir þörf á öllu vaxtatímabilinu. Mosatætarar til einkanota og heimilisnota ber að skilgreina þannig að árleg notkun þeirra sé vana- lega ekki meiri en 10 vinnustundir og að þeir séu notaðir til þess að hirða um grasfl eti, þó ekki á opinberum svæðum, opinberum görðum, íþrótta- völlum og ekki til landbúnaðarvinnu. Það að fara eftir meðfylgjandi notandaleiðbeinin- gum framleiðanda er grundvöllur réttrar notkunar á þessum mosatætara. Notandaleiðbeiningarnar innihalda einnig leiðbeiningar varðandi umhirðu, notkun og standsetningar. Viðvörun! Vegna hættu á líkamsmeiðslum á notanda tækisins má ekki nota mosatætarann til þess að kurla eða búta greinar eða annað efni. Auk þess má ekki nota mosatætarann sem jarð- vegstætara né til þess að slétta fl eti eða ójöfnur eins og til dæmis moldvörpuþúfur. Af öryggisástæðum er bannað að nota mo- satætarann sem drifmótor fyrir önnur vinnutæki eða aukahlutir, alveg sama af hvaða gerð þau eru, ekki nema að sú notkun sé sérstaklega leyfð af framleiðanda tækisins. Þetta tæki má einungis nota í þau verk sem það er framleitt fyrir. Öll önnur notkun sem fer út fyrir tilætlaða notkun er ekki tilætluð notkun. Fyrir skaða og slys sem til kunna að verða af þeim sökum, er eigandinn / notandinn ábyrgur og ekki framleiðandi tækisins. Vinsamlegast athugið að tækin okkar eru hvorki framleidd né hönnuð fyrir notkun í atvinnuskini, í iðnaði eða notkun sem bera má saman við slíka notkun. Við tökum enga ábyrgð á tækinu, sé það notað í iðnaði, í atvinnuskini eða í tilgangi sem á einhvern hátt jafnast á við slíka notkun.

Öryggisgerð: ............................................... IP 21 Þyngd .........................................................9,8 kg Hætta! Hávaði og titringur Hávaða- og titringsgildi voru mæld samkvæmt stöðlunum EN ISO 3744, EN ISO 11201, ISO 11094 og EN ISO 20643. Varúð! Tækið er afhent án hleðslurafhlaða og án hleðs- lutækis og má einungis vera notað með Li-Ion hleðslurafhlöðum frá Power-X-Change Serie! Power-X-Change

Takmarkið hávaðamyndun og titring eins og hægt er!

Notið einungis tæki sem eru í fullkomnu ásig- komulagi.

Hirðið um tækið og hreinsið það reglulega.

Lagið vinnu að tækinu.

Ofgerið ekki tækinu.

Látið yfirfara tækið ef þörf er á.

Slökkvið á tækinu á meðan að það er ekki í notkun.

Notið hlífðarvettlinga Varúð! Aðrar áhættur Þó svo að rafmagnsverkfærið sé notað full- komlega eftir notandaleiðbeiningum fram- leiðanda þess, eru enn áhættuatriði til staðar. Eftirtaldar hættur geta myndast vegna upp- byggingu tækis og notkun þess:

1. Heyrnarskaða ef ekki eru notaðar viðeigandi

2. Heilsuskaðar, sem myndast geta vegna tit-

rings á höndum og handleggjum, ef að tækið er notað samfl eytt til langs tíma eða ef að tækið er ekki notað samkvæmt leiðbeiningum þess eða ef ekki er rétt hirt um það. Varúð! Þetta tæki myndar rafsegulsvæði við not- kun þess. Þetta rafsegulsvæði getur haft áhrif á virk eða óvirk ígrædd lækningartæki. Til þess að minnka hættuna á alvarlegum slysum og dauðs- föllum mælum við með því að fólk sem er með ígrædd hjálpartæki eins og gangráð eða þesshát- tar, hafi samband við lækninn sinn og framleiðan- da tækisins áður en að notkun með þessu tæki er hafi n.

Varúð! Tækið er afhent án hleðslurafhlaða og án hleðs- lutækis og má einungis vera notað með Li-Ion hleðslurafhlöðum frá Power-X-Change Serie! Power-X-Change

20 V, 4,0 Ah 10 Li-Ion rafhlöður Einungis má hlaða Power-X-Change Serie Li-Ion hleðslurafhlöðurnar með Power-X-Charger. Viðvörun! Takið ávalt öryggislykilinn úr tækinu áður en tækið er stillt, gert er við það og á meðan það er hrein- sað. Mosatætarinn er afhentur ósamansettur. Setja verður allt tækisbeislið og afturhjólin á tækið áður en það er tekið til notkunar. Farið eftir notandaleiðbeiningunum skref eftir skref og fylgist vel með myndunum, þannig verður samsetningin einfaldari. Samsetning aftari hjóla (sjá mynd 3 og mynd 4)

Rennið hjólaöxli aftari hjóla inn í þar til gerð göt (mynd 3 / staða A)

Festið hjólin með meðfylgjandi skrúfum. (mynd 4/staða 15) Tækisbeislafestingar ásettar (sjá myndir 5 og 6)

Fjarlægið fljótspennihaldfangið (mynd 5 / staða 13) og undirskífuna (mynd 5 / staða 3)

Rennið nú tækisbeislisfestingunni (mynd 5 / staða 7) á festiskrúfuna. Gangið úr skugga um að rúnaða brúnin á rörinu (mynd 6 / staða A) sé að utanverðu.

Setjið nú undirskífuna aftur á sinn stað og fes- tið með fljótspennihaldinu. Sami hallinn verður að vera stilltur á báðum tækis- beislisfestingunum! Samsetning neðra tækisbeislis (sjá mynd 7)

Neðra tækisbeisli (mynd 7 / staða 6) verður að renna yfir tækisbeislisfestinguna.

Tengið rörin saman með meðfylgjandi skrú- fum (mynd 7 / staða 4), undirskífunum (mynd 7 / staða 3) og fljótspennihöldunum (mynd 7 / staða 13). Samsetning neðra tækisbeislis (sjá mynd 8 til mynd 10)

Í efra tækisbeislinu (mynd 8 / staða 5) eru að finna 2 göt fyrir neðan hvert annað sem gera kleift að stilla aukalega hæð tækisbeislisins.

Staðsetjið efra tækisbeislið (mynd 8 / staða

5) þannig að götin á efra tækisbeislinu beri

saman við götin á neðra tækisbeislinu.

Tengið rörin saman með meðfylgjandi skrú- fum (mynd 8 / staða 4), undirskífunum (mynd 8 / staða 3) og fljótspennihöldunum (mynd 8 / staða 13).

ra (mynd 9 / staða 12) þannig að enn sé hægt að opna og loka útkastslúgunni (mynd 10 / staða 12). Vinsamlegast athugið að létt sé að opna og loka útkastslúgunni! Samsetning aukalegrar safnkörfu (sjá myndir 11 – 14) Tækið er afhent án safnkörfu. Hana er hægt að kaupa aukalega (Art.-Nr. 3405576).

Rennið saman báðum hlutum grindarinnar (mynd 11)

Rennið safnkörfunni yfir grindina (mynd 12)

Smeygið gúmmírörunum yfir málmgrindina (mynd 13)

Til þess að hengja safnkörfuna við mo- satætarann verður að lyfta útkastslúgunni (mynd 14 / staða 10) með annarri hendinni, taka upp safnkörfuna með hinni hendinni á haldfanginu og hengja hana á tækið ofanfrá (mynd 14). Hætta! Á meðan að safnkarfan er hengd á tækið verður að vera slökkt á mótor tækis og valsinn má ekki vera á snúningi! Stilling hæðar tækisbeislis (sjá mynd 15) Losið griprærnar á báðum hliðum mosatætarans (mynd 15 / staða 13). Vinnuhæð má vera í stöðunni 1 eða 2 (mynd

15) á meðan að unnið er með tækið. Læsið aftur

læsingunni. Sami hallinn verður að vera stilltur á báðum hliðum. Stilling vinnudýptar (sjá mynd 16) Mosatætaradýptin er stillt með dýptarstillingu. Til þess verður haldfangið fært (sjá mynd 6) og sett í óskaða stillingu (0/ 1/ 2/ 3). Athugið að haldfangið smelli í rétta stellingu! 0 = Keyrslu- / eða fl utnoingar-staða -3mm 1 = Tætaradýpt 3mm 2 = Tætaradýpt 6mm 3 = Tætaradýpt 9mm Hleðslurafhlaða hlaðin (myndir 17 / 19) Tækið afhendist án hleðslurafhlaða og án hleðs- lutækis!

1. Takið hleðslurafhlöðuna út úr tækinu. Þrýstið

til þess læsingarrofanum (mynd 19 / staða C) inn.

2. Berið saman þá spennu sem gefi n er upp á

tækisskiltinu og þá sem rafrásin hefur sem tengja á tækið við og gangið úr skugga um að hún sé sú sama. Stingið rafmagnsleiðslu hleðslutækisins (8) í samband við straum. Græna LED-ljósið byrjar að blikka.

3. Stingið hleðslurafhlöðunni (A) á hleðslutækið

4. Undir liðnum „ástand hleðslutækis“ er að fi n-

na töfl u sem lýsir skilaboðum LED-ljósanna á hleðslutækinu. Hleðslurafhlaðan getur hitnað á meðan hleðslu stendur. Það er eðlilegt. Ef hleðslurafhlaðan hleðst ekki ætti að athuga,

hvort að tenging á milli hleðslutækis og hleðs- lurafhlöðu sé nægilega góð. Ef enn er ekki hægt að hlaða tækið biðjum við þig að senda,

og hleðslurafhlöðuna til þjónustuaðila okkar. Til þess að tryggja langan líftíma hleðslu- rafhlöðunnar ætti að ganga úr skugga um að hleðslurafhlaðan sé hlaðin reglulega. Það er í síðasta lagi nauðsynlegt ef að tekið er eftir því að kraftur tækisins er farinn að minnka. Tæmið hleðs- lurafhlöðuna aldrei alveg. Það skemmir hleðslu- rafhlöðuna! Ísetning hleðslurafhlöðunnar (myndir 18-19) Opnið rafhlöðuhlífi na. Til þess verður að halda inni læsingunni (A) og lyfta upp hlífi nni eins og sýnt er á mynd 18. Síðan eru báðum hleðslurafhlöðunum stungið á festinguna og þeim rennt frammávið þar til að hleðslurafhlöðurnar hrökkva í læsta stöðu eins og sýnt er á mynd 19. Tilmæli! Notið einungis hleðslurafhlöður með jafnmikla hleðslu, notið aldrei saman full hlaðnar og tómar hleðslurafhlöður. Hlaðið ávallt hleðslurafhlöðurnar saman. Hleðslurafhlaðan með lægri hleðslu sker út um notkunartíma tækisins. Áður en að vinna er hafi n verða ávallt báðar hleðslurafhlöðurnar að vera full hlaðnar. Læsið rafhlöðulokinu með því að loka hlífi nni og gangið úr skugga um að það hrökkvi í læsingu. Kvarði hleðsluástands (mynd 20) Þrýstið á rofann fyrir hleðslukvarðann (mynd 20 / staða A). Hleðslukvarðinn (mynd 20 / staða B) sý- nir ástand hleðslurafhlaðanna með 3 LED-ljósum. Anl_GAV_E 40_Li_OA_SPK7.indb 236Anl_GAV_E 40_Li_OA_SPK7.indb 236 16.09.2016 08:57:4016.09.2016 08:57:40IS

Öll 3 LED-ljós loga: Hleðslurafhlaðan er full hlaðin. 2 eða 1 LED-ljós loga Hleðslurafhlaðan er nægjanlega vel hlaðin. 1 LED-ljós blikkar: Hleðslurafhlaðan er tóm, hlaðið hana. Öll LED-ljós blikka: Hleðslurafhlaðan varð gjörsamlega tóm og er bi- luð. Bannað er að hlaða bilaðar hleðslurafhlöður!

Varúð! Mosatætarinn er útbúinn öryggislykli til þess að koma í veg fyrir að hann sé notaður af utanaðko- mandi. Áður en vinna er hafi n með mosatætara- num verður að stinga öryggislyklinum (mynd 21 / staða 11) á sinn stað. Fjarlægið ávallt öryggis- lykilinn þegar tekin er hvíld eða þegar vinna er stöðvuð. Til að koma í veg fyrir að mosatætarinn hrökkvi í gang óviljandi er tækisbeislið (mynd 22 / staða 5) útbúið gangsetningarlæsingu (mynd 22 / staða 2), sem þrýsta verður inn áður en hægt er að þrýsta inn höfuðrofanum (mynd 22 / staða 1). Tekur getur nokkrar sekúndur fyrir tækið að komast í gang. Ef að höfuðrofabeislinu er sleppt, slokknar á mosatætaranum sjálfkrafa. Gerið þetta nokkrum sinnum þannig að þú sért viss um að tækið virki rétt. Takið ávalt öryggislykilinn úr tækinu áður en tækið er stillt, gert er við það og á meðan það er hreinsað. Gangið úr skugga um að valsinn snúist ekki lengur. Hætta! Opnið útkastlúguna aldrei á meðan að mótorinn er í gangi. Hnífavals sem er á snúningi getur val- dið slysum. Festið útkastlúguna ávallt vandlega. Hún smellur sjálfkrafa til baka í „Lokaða“ stöðu! Haldið ávallt öruggu millibili sem stýribeisli gefur á milli tækis og notanda. Fara verður sérstaklega varlega þegar að snúið er við og í brekkum. Athu- gið að stand notanda sé ávallt traust og notið grip- góðan og traustan skóbúnað og síðar buxur. Sláið ávallt þvert á halla. Af öryggisástæðum er bannað að nota tækið í halla sem er yfi r 15 gráður. Farið sérstaklega varlega þegar að mosatætarinn er dreginn afturábak í átt að notandanum! Leiðbeiningar fyrir rétta vinnu við mosatætara Þegar að unnið er með mosatætara er mælt með því að leiðirnar fari að hluta yfi r hverja aðra. Til þess að tryggja sem bestan skurð á grasinu ætti að halda leiðunum beinum. Hver yfi rferð ætti að fara yfi r þá síðustu um nokkra sentímetra þan- nig að það myndist ekki rendur. Ef aukalegi safnpokinn er notaður verður að tæma hann um leið og að grasrestar liggja eftir á jörðinni við vinnu. Hætta! Áður en að safnkarfan er fjarlægð verður að ganga úr skugga um að búið sé að slökkva á mótornum og bíða þar til að valsinn hefur náð að stöðvast fullkomlega! Til þess að tæma safnkörfuna verður að lyfta útkastlúgunni með einni hendinni og fjarlægja saf- nkörfuna með hinni hendinni. Það er mismunandi hversu oft það þarf að nota þetta tæki á grasfl eti en það fer eftir hraða gras- vaxtar og harðleika fl atarins. Haldið undirhluta þessa tækis ávalt hreinum og fjarlægið reglulega grasrestar og mold. Óhreinindi undir tækinu gera gangsetningu erfi ðari og skerða gæði vinnu mo- satætarans. Ef að tækið er notað í halla verður að nota það þvert á hann. Slökkva verður á mótor- num áður en að tækið er yfi rfarið á einhvern hátt. Hætta! Tækisvalsinn heldur áfram að snúast í nokkrar sekúndur eftir að búið er að slökkva á mótornum. Reynið aldrei að stöðva valsann. Ef að hnífar þes- sa tækis verða fyrir mótstöðu vegna þess að eitth- vað hart hefur komist í þá verður að stöðva tækið tafarlaust. Að lokum verður að yfi rfara ástand val- sa. Ef að skemmdir eru að fi nna verður að skipta um hann (sjá 7.4). Ráð til þess að lofta um fl ötinn með aukalegum loftvalsa. Farið er eins að og við mosatæting. Farið þess vegna eftir leiðbeiningunum varðandi vinnu og öryggisleiðbeiningar. Anl_GAV_E 40_Li_OA_SPK7.indb 237Anl_GAV_E 40_Li_OA_SPK7.indb 237 16.09.2016 08:57:4016.09.2016 08:57:40IS

7. Hreinsun, umhirða og pöntun

varahluta Hætta! Takið ávalt öryggislykilinn úr tækinu áður en tækið er stillt, gert er við það og á meðan það er hrein- sað. Gangið úr skugga um að valsinn snúist ekki lengur.

Haldið hlífum, loftrifum og mótorhúsi tækisins eins lausu við ryk og óhreinindi og hægt er. Þurrkið af tækinu með hreinum klút eða blásið af því með háþrýstilofti.

Við mælum með því að tækið sé hreinsað eftir hverja notkun.

Hreinsið tækið reglulega með rökum klút og örlítilli sápu. Notið ekki hreinsilegi eða ætandi efni; þessi efni geta skemmt plastefni tæki- sins. Gangið úr skugga um að það komist ekki vatn inn í tækið. Ef vatn kemst inn í rafmagns- verkfæri, eykst hætta á raflosti.

Fjarlægið uppsöfnuð óhreinindi af hlífum með bursta.

Uppnotuð eða skemmd hnífaeining ætti að láta skipta um af fagaðila (sjá heimilisfang á ábyrgðarskýrteini).

Gangið úr skugga allar festieiningar (skrúfur, rær og þessháttar) séu vel hertar, þannig að hægt sé að tryggja örugga vinnu með mo- satætaranum.

Geymið mosatætarann á þurrum stað.

Til þess að tryggja langan líftíma tækisins ætti að hreinsa og smyrja alla skrúffleti, hjól og öxla.

Regluleg umhirða á mosatætaranum tryggir ekki einungis lengri líftíma og meira afl heldur stuðlar hún einnig að auðveldari og nákvæ- mari vinnu á fletinum.

Að lokum tímabils verður að fara yfir mo- satætarann og fjarlægja óhreinindi og hluti sem safnast hafa upp. Að lokum hvers tíma- bils verður nauðsynlega að athuga ástand mosatætarans. Snúið ykkur til þjónustuaðila (sjá heimilisfang á ábyrgðarskýrteini) varðan- di viðgerðir. Til þess að spara pláss við geymslu er tækið útbúið P-stellingu (mynd 15). Til þess að komast í þessa stöðu er nauðsynlegt losa fl ýtilosunar- haldfangið um um það bil 3 snúninga, þar sem að losa verður meira til þess að koma tækinu í geymslustöðu. Í þessari stellingu er hægt að ren- na mosatætaranum í plássparandi hátt út í horn (mynd 23). Athugið vel að herða róna aftur um 3 snúninga aftur áður en að tækið er sett í vinnustellingu.

7.3 Skipt um vals (sjá myndir 24-27)

Nauðsynlegt er að nota vinnuvettlinga! Notið einungis upprunalega vals þar sem að annars er ekki hægt að tryggja örugga notkun á tækinu. Til þess að skipta um tætaravals eða setja í loft- vals (mynd 27b, Art.-Nr.: 34.055.71) er farið svo að: Fjarlægið báðar sexkantskrúfurnar (mynd 24 / staða A). Lyftið valsa á þessari hlið og snúið honum í átt örvarinnar (mynd 25). Rennið nýjum valsa í átt örvarinnar (mynd 27a/27b) á drifhjólið (mynd 26 / staða A) og þrýstið honum síðan í festinguna (mynd 27a). Herðið aftur sexkantskrú- furnar (mynd 24 / staða A) með sexkantinum til að festa valsann aftur. Smyrjið drifhjólið annað slagið til þess að tryggja auðveldari skipti á valsa. Ef staða hnífavalsa er röng getur ytri hnífurinn (mynd 25 / staða A) verið hindraður af tækishúsi- nu sjálfu. Snúð þá valsa um hálfan snúning. Auka-tætaravalsi Art.-Nr.: 34.055.81

7.4 Pöntun varahluta:

Þegar að varahlutir eru pantaðir ættu eftirfarandi atriði að vera tilgreind;

Varahlutanúmer þess varahlutar sem panta á Verð og upplýsingar eru að fi nna undir www.isc-gmbh.info

8. Geymsla og fl utningar

Geymsla Geymið tækið og aukahluti þess á dimmum, þurrum og frostlausum stað þar sem að börn ná ekki til. Kjörhitastig geymslu er á milli 5°C og 30 ˚C. Geymið rafmagnsverkfæri í upprunalegum umbúðum. Anl_GAV_E 40_Li_OA_SPK7.indb 238Anl_GAV_E 40_Li_OA_SPK7.indb 238 16.09.2016 08:57:4016.09.2016 08:57:40IS

Slökkvið á tækinu og takið öryggislykilinn úr því áður en tækið er flutt.

Setjið flutningsfestingar á tækið ef slíkar eru til staðar.

Hlífið tækinu fyrir regni og sterkum titringi, sem sérstaklega er að finna í flutningsfarar- tækjum.

Festið tækið þannig að það renni ekki né velti til.

9. Förgun og endurnotkun

Þetta tæki er afhent í umbúðum sem hlífa tækinu fyrir skemmdum við fl utninga. Þessar pakkningar endurnýtanlegar eða hægt er að endurvinna þær. Þetta tæki og aukahlutir þess eru úr mismunandi efnum eins og til dæmis málmi og plastefnum. Skemmd tæki eiga ekki heima í venjulegu heimi- lissorpi. Til þess að tryggja rétta förgun á þessu tæki ætti að skila því til þar til gerðra sorpmóttö- kustöðvar. Ef að þér er ekki kunnugt um þesshát- tar sorpmóttökustöðvar ættir þú að leita til bæjars- krifstofur varðandi upplýsingar. Anl_GAV_E 40_Li_OA_SPK7.indb 239Anl_GAV_E 40_Li_OA_SPK7.indb 239 16.09.2016 08:57:4016.09.2016 08:57:40IS

10. Hleðslutækjaljós

Ástand ljósa Lýsing og úrræði Rautt LED- ljós Grænt LED- ljós Slökkt Blikkar Tilbúið til notkunar Hleðslutækið er í sambandi við straum og tilbúið til notkunar, hleðslu- rafhlaðan er ekki í hleðslutækinu Logar Slökkt Hleðsla Hleðslutækið hleður hleðslurafhlöðuna í fl jóthleðslu. Slökkt Logar Hleðslurafhlaðan hefur náð 85% hleðslu og er tilbúin til notkunar. (Hleðslutími 1,5 Ah hleðslurafhlöðu: 30 mín) (Hleðslutími 3,0 Ah hleðslurafhlöðu: 60 mín) (Hleðslutími 4,0 Ah hleðslurafhlöðu: 80 mín) Eftir það fer hleðslan sjálfkrafa í hlífandi hleðslu þar til að rafhlaðan er full hlaðin. (hleðslutími alls 1,5 Ah rafhlöðu: um það bil 40 mín) (hleðslutími alls 3,0 Ah rafhlöðu: um það bil 75 mín) (hleðslutími alls 4,0 Ah rafhlöðu: um það bil 100 mín) Lausn: Takið hleðslurafhlöðuna úr hleðslutækinu. Takið hleðslutækið úr sam- bandi við straum. Blikkar Slökkt Langhleðsla Hleðslutækið hleður rafhlöðuna hlífandi. Við það er hleðslurafhlaðan hlaðin hægar og hleðsla tekur meira en 1 klukkustund. Það getur verið af eftirfarandi ástæðum: - Hleðslurafhlaðan var ekki hlaðin í langan tíma eða hún var tæmd algjörlega (djúpafhleðsla) - Hitastig hleðslurafhlöðunnar er ekki innan eðlilegra marka á milli 10° C og 45°C. Lausn: Bíðið þar til að hleðslu er lokið, það er samt hægt að hlaða hleðslu- rafhlöðuna. Blikkar Blikkar Bilun Hleðsla er ekki möguleg. Hleðslurafhlaðan er biluð. Lausn: Bannað er að hlaða bilaðar hleðslurafhlöður. Takið hleðslurafhlöðuna úr hleðslutækinu. Logar Logar Hitabilanir Hleðslurafhlaðan er of heit (til dæmis tæki í sól) eða of kalt (undir 0°C) Lausn: Fjarlægið hleðslurafhlöðuna og geymið hana í 1 dag í stofuhita (um það bil 20°C). Anl_GAV_E 40_Li_OA_SPK7.indb 240Anl_GAV_E 40_Li_OA_SPK7.indb 240 16.09.2016 08:57:4016.09.2016 08:57:40IS

Bilun Mögulegar ástæður Lausn Mótor fer ekki í gang a) Innri tengi hafa losnað b) Höfuðrofalæsing er biluð c) Tætarahús er stífl að d) Öryggislykill ekki á sínum stað e) Rafhlaða ekki rétt ísett a) Af þjónustuaðila b) Af þjónustuaðila c) breytið tætaradýpt; Hreinsið tækis- hús, þannig að valsi nái að snúast óhindrað. d) Stingið inn öryggislyklinum (bls. 6.) e) Fjarlægið hleðslurafhlöðu, setjið hana aftur í (bls. 5.) A fl mótors fer minn- kandi a) Of hörð jörð b) Tætarahús er stífl að c) Hnífar uppnotaðir a) Breytið tætaradýpt b) Hreinsið tækishús c) Skiptið um hnífaeiningu Mosatætarinn er óhreinn a) Hnífur er uppnotaður b) Röng tætaradýpt a) Skiptið um hnífaeiningu b) Breytið tætaradýpt Mótor gengur en valsi snýst ekki a) Drifreim er slitin a) Af þjónustuaðila Varúð! Til þess að hlífa mótor tækis er hann útbúinn hitaskynjara sem að slekkur sjálfkrafa á honum ef að mótorinn ofhitnar og kveikir svo sjálfkrafa á honum aftur eftir stutta stund. Anl_GAV_E 40_Li_OA_SPK7.indb 241Anl_GAV_E 40_Li_OA_SPK7.indb 241 16.09.2016 08:57:4016.09.2016 08:57:40IS

Sérstök skilyrði fyrir lönd Evrópubandalagsins: Kastið ekki notuðum rafmagnstækjum í vanalega ruslatunnu. Samkvæmt reglugerð fyrir Evrópu 2012/19/EU um gömul rafmangstæki og samkvæmt breytingum í lagasetningu hverrar þjóðar sambandsins verður að safna raftækjum aðskilið og koma fleim í sérstaka endurvinnslu í flágu umhverfi sverndar. Í staðinn fyrir að senda tækin til baka er eigandi þeirra hvattur til að vinna að því að rétt endurvinnsla eigi sér stað þegar hann afsalar sér tækinu sem eigandi. það er mögulegt að afhenda tækið til sérstakrar söfnunarstofnunar, sem sér um endurvinnslu tækisins samkvæmt lögum hinna ýmsu þjóða um endur- vinnslu og sorp. þetta á samt ekki við um viðbótarhluti, sem innihalda ekki rafmagnshluta. Eftirprentun eða önnur fjölprentun fylgiskjala og leiðarvísa vörunnar, líka í úrdrætti, er ekki leyfi leg nema grerinilegt samflykki frá iSC GmbH komi til. Það er áskilið að tæknilegar breytingar séu leyfi legar Anl_GAV_E 40_Li_OA_SPK7.indb 242Anl_GAV_E 40_Li_OA_SPK7.indb 242 16.09.2016 08:57:4016.09.2016 08:57:40IS

Ábyrgðarskírteni Kæri viðskiptavinur, vörur okkar eru framleiddar undir ströngu gæðaeftirliti. Ef að tækið virkar þrátt fyrir það ekki fullkomlega, þykir okkur það mjög leitt og biðjum þig endilega um að hafa samband við þjónustuaðila okkar. Heimilis- fang er að fi nna neðar á þessu ábyrgðarskjali. Þú getur einnig haft samband við verslunina þar sem að tækið var keypt. Varðandi gildi ábyrgðarskírteinisins gildir eftirfarandi:

1. Ábyrgðarskýrteini þessa tækis gildir eingöngu fyrir einkanotendur, þ.e.a.s persónur sem nota þetta

tæki ekki til atvinnunota né í annarri sjálfstæðrar vinnu. Þetta ábyrgðarskírteini lýsir aukalegri ábyrgð sem að neðan nefndur framleiðandi ábyrgist viðskiptavinum sínum umfram þær ábyrgðir sem reglur og lög gefa kröfur um. Þín almenna lagaleg ábyrgð helst ósnert þrátt fyrir þessa ábyrgðaliði. Ábyr- gðarþjónusta okkar eru þér að kostnaðarlausu.

2. Ábyrgðin nær eingöngu yfi r galla á nýju tæki sem þú hefur fest kaup á sem var framleitt af neðang-

reindum framleiðanda. Ábyrgðin nær einungis yfi r galla sem eru vegna efnisgalla eða framleiðslugal- la og takmarkast við okkar ákvörðun um að endurbæta gallan eða skipta út tækinu. Vinsamlegast athugið að tækin okkar eru hvorki framleidd né hönnuð fyrir notkun í atvinnuskini, í iðnaði eða notkun sem bera má saman við slíka notkun. Ábyrgðarsamningurinn fellur úr gildi ef að tækið er notað innan ábyrgðartímans í atvinnuskini eða annan slíkan sambærilegan hátt.

3. Ábyrgð okkar gildir ekki yfi r:

- Skemmdir á tæki sem til verða vegna þess að ekki hefur verið farið eftir leiðbeiningum varðandi samsetningu þess, rangrar uppsetningar, ef að ekki hefur verið farið eftir notandaleiðbeiningunum (til dæmis ef að tækið hefur verið tengd við ranga rafspennu eða rafstraum) eða ef að ekki hefur verið farið eftir leiðbeiningum tækis varðandi umhirðu og öryggi þess eða ef að tækið hefur verið no- tað undir óeðlilegum náttúruáhrifum eða vegna of lítillar umhirðu og þjónustu. - Skemmdir á tæki, sem til verða vegna misnotkunar eða óviðeigandi notkunar (til dæmis of mikið álag á tæki eða ef að notaðir eru rangir íhlutir eða aukahlutir), ef að utanaðkomandi hlutir komast inn í tækið (eins og til dæmis sandur, steinar eða ryk, fl utningaskemmdir), vegna rangnotkunar eða uta- naðkomandi álags (eins og til dæmis skemmdir við það að tækið fellur niður). - Skemmdir á tæki eða hlutum tækisins, sem til verða vegna notkunar þess eða vegna annarra uta- naðkomandi eðlilegra uppnotkunar.

4. Ábyrgðartíminn eru 60 mánuðir sem byrjar við dagsetningu kaups á tæki. Tilkynna verður um

skemmdir eða galla á tæki áður en að ábyrgðin fellur úr gildi og innan tveggja vikna eftir að skemm- din er fundin. Ábyrgð tækisins fellur úr gildi eftir að ábyrgðartímabilið er útrunnið. Ef að gert er við tæki eða því skipt út vegna ábyrgðar, leiðir það ekki til þess að ábyrgðartímabilið lengist og ekki gildir ný ábyrgð á nýja tækinu eða varahlutunum sem settir hafa verið í það. Þetta gildir einnig um þjónustu sem hefur verið framkvæmd til staðar.

5. Til þess að fá ábyrgðarþjónustu, hafi ð þá samband við: www.isc-gmbh.info. Vinsamlegast geymið

kaupkvittanir og önnur skjöl sem staðfesta kaupin á nýju tæki. Tæki sem send eru til viðgerðar sem ekki hafa tilskildar kvittanir eða tæki án tækismerkingar missa alla ábyrgð þar sem ekki er hægt að tilgreina þau tæki. Ef að skemmdin á tækinu er innan ábyrgðarramma þess færð þú umsvifalaust viðgert eða nýtt tæki í stað þess gamla. Varðandi hluti sem notast upp og hluti sem vantar bendum við á takmarkanir ábyrgðar þessa tækis sem eru í notandaleiðbeiningunum. Anl_GAV_E 40_Li_OA_SPK7.indb 243Anl_GAV_E 40_Li_OA_SPK7.indb 243 16.09.2016 08:57:4116.09.2016 08:57:41IS

Þjónustuupplýsingar Við höfum faglega þjónustuaðila í öllum þeim löndum sem að ábyrgðarskýrteini ef gefi ð út á og er hei- milisfang þeirra gefi ð upp í ábyrgðarskírteininu. Þessir þjónustuaðilar eru til staða fyrir þig varðandi við- gerðir, pantanir varahluta og íhluta. Athuga verður að sumir eftirtaldir hlutir tækisins eru hlutir sem notast upp við notkun eða á annan nát- túrulegan hátt og/eða eftirfarandi hlutir er eru nauðsynlegir vegna notkunar eða slits. Grein Dæmi Slithlutir* Drifreim, valsi, og hleðslurafhlaða Notkunarefni/hlutir sem notast upp* Hlutir sem vantar

• verða ekki endilega að fylgja! Vegna galla eða bilana biðjum við þig um að hafa samband við skrá það á netinu undir www.isc-gmbh. info. Vinsamlegast athugið að lýsa biluninni nákvæmlega og svarið endilega eftirfarandi spurningum:

Virkaði tækið fyrst eða var það bilað strax frá upphafi?

Varð þér vart við eitthvað óvenjulegt áður en bilunin kom til (greining bilunar)?

Hvaða bilun lýsir sér í tækinu samkvæmt þinni skoðun (aðalbilun)? Lýsið biluninni. Anl_GAV_E 40_Li_OA_SPK7.indb 244Anl_GAV_E 40_Li_OA_SPK7.indb 244 16.09.2016 08:57:4116.09.2016 08:57:41SE
