NAUDOJIMO INSTRUKCIJA GAV-E 40 Li OA Gardol

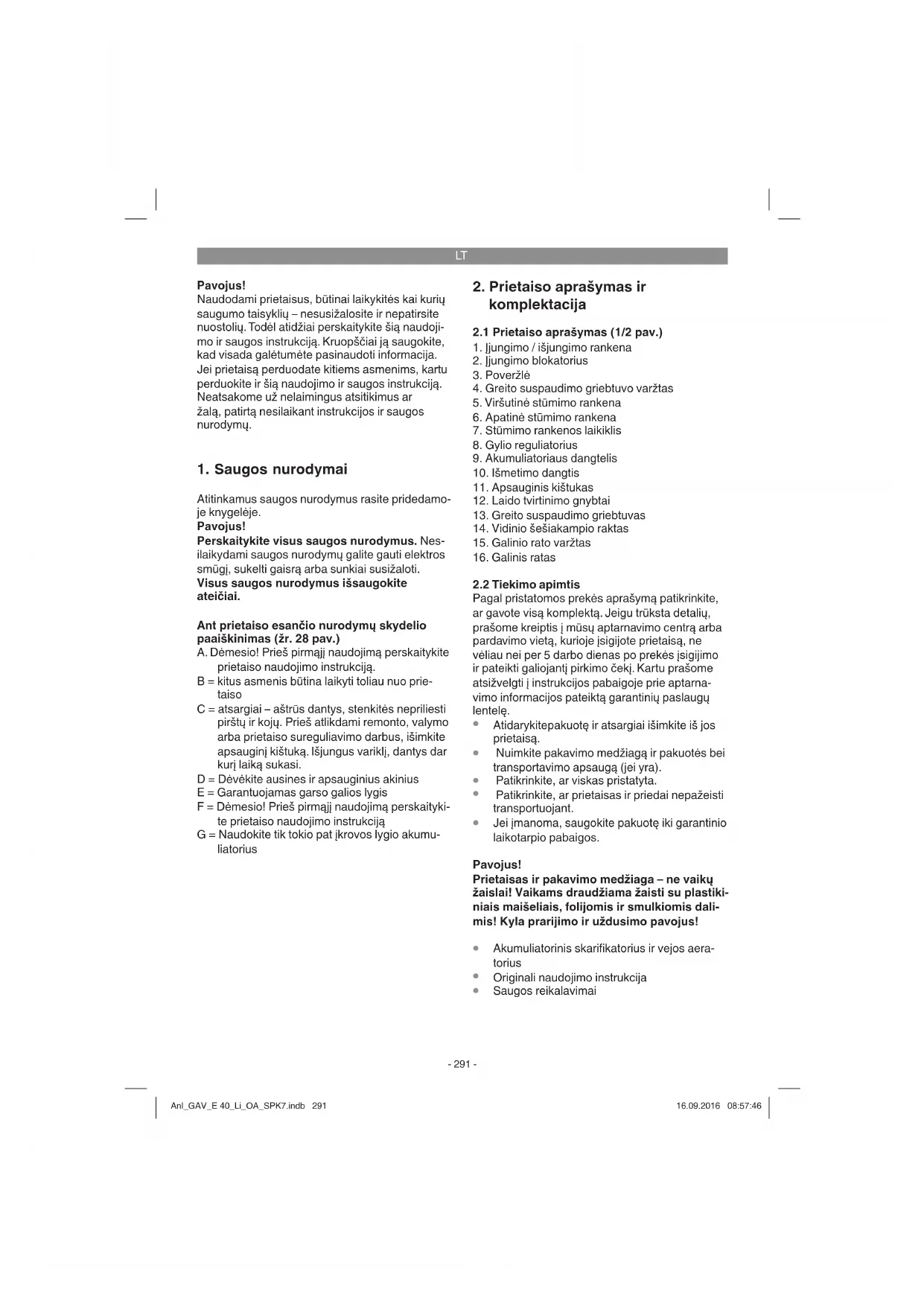

Pavojus! Naudodami prietaisus, būtinai laikykitės kai kurių saugumo taisyklių – nesusižalosite ir nepatirsite nuostolių. Todėl atidžiai perskaitykite šią naudoji- mo ir saugos instrukciją. Kruopščiai ją saugokite, kad visada galėtumėte pasinaudoti informacija. Jei prietaisą perduodate kitiems asmenims, kartu perduokite ir šią naudojimo ir saugos instrukciją. Neatsakome už nelaimingus atsitikimus ar žalą, patirtą nesilaikant instrukcijos ir saugos nurodymų.

Atitinkamus saugos nurodymus rasite pridedamo- je knygelėje. Pavojus! Perskaitykite visus saugos nurodymus. Nes- ilaikydami saugos nurodymų galite gauti elektros smūgį, sukelti gaisrą arba sunkiai susižaloti. Visus saugos nurodymus išsaugokite ateičiai. Ant prietaiso esančio nurodymų skydelio paaiškinimas (žr. 28 pav.) A. Dėmesio! Prieš pirmąjį naudojimą perskaitykite prietaiso naudojimo instrukciją. B = kitus asmenis būtina laikyti toliau nuo prie- taiso C = atsargiai – aštrūs dantys, stenkitės nepriliesti pirštų ir kojų. Prieš atlikdami remonto, valymo arba prietaiso sureguliavimo darbus, išimkite apsauginį kištuką. Išjungus variklį, dantys dar kurį laiką sukasi. D = Dėvėkite ausines ir apsauginius akinius E = Garantuojamas garso galios lygis F = Dėmesio! Prieš pirmąjį naudojimą perskaityki- te prietaiso naudojimo instrukciją G = Naudokite tik tokio pat įkrovos lygio akumu- liatorius

2. Prietaiso aprašymas ir

2.1 Prietaiso aprašymas (1/2 pav.)

4. Greito suspaudimo griebtuvo varžtas

5. Viršutinė stūmimo rankena

6. Apatinė stūmimo rankena

7. Stūmimo rankenos laikiklis

15. Galinio rato varžtas

Pagal pristatomos prekės aprašymą patikrinkite, ar gavote visą komplektą. Jeigu trūksta detalių, prašome kreiptis į mūsų aptarnavimo centrą arba pardavimo vietą, kurioje įsigijote prietaisą, ne vėliau nei per 5 darbo dienas po prekės įsigijimo ir pateikti galiojantį pirkimo čekį. Kartu prašome atsižvelgti į instrukcijos pabaigoje prie aptarna- vimo informacijos pateiktą garantinių paslaugų lentelę.

Atidarykite pakuotę ir atsargiai išimkite iš jos prietaisą.

Nuimkite pakavimo medžiagą ir pakuotės bei transportavimo apsaugą (jei yra).

Patikrinkite, ar viskas pristatyta.

Patikrinkite, ar prietaisas ir priedai nepažeisti transportuojant.

Jei įmanoma, saugokite pakuotę iki garantinio laikotarpio pabaigos. Pavojus! Prietaisas ir pakavimo medžiaga – ne vaikų žaislai! Vaikams draudžiama žaisti su plastiki- niais maišeliais, folijomis ir smulkiomis dali- mis! Kyla prarijimo ir uždusimo pavojus!

3. Naudojimas pagal paskirtį

Kaip skarifi katorius, prietaisas pritaikytas naudoti namų ir mėgėjiškuose soduose. Skarifi katoriaus velenu iš dirvos su šaknimis išraunamos sama- nos, piktžolės ir išpurenama dirva. Šitaip veja yra išvaloma ir gali geriau įgerti maistines medžiagas. Rekomenduojame veją skarifi kuoti pavasarį (balandį) ir rudenį (spalį). Su papildomai įsigyjamu aeravimo velenu (prekės.Nr. 3405571), prietaisas gali būti permon- tuotas į vejos aeratorių. Aeravimo velenu suraižomas viršutinis vejos paviršius, tad geriau nuteka vanduo ir lengviau pasisavinamas deguonis. Aeruokite pagal poreikį per visą augimo periodą. Namų sodams ir sodininkams mėgėjams skirti skarifi katoriai per metus paprastai naudojami ne daugiau kaip 10 valandų žolės arba vejos priežiūrai, o ne viešose erdvėse, parkuose, sporto kompleksuose ar žemės ir miškų ūkyje. Skarifi katoriaus tinkamo naudojimo sąlyga – ga- mintojo pridedamos naudojimo instrukcijos laiky- masis. Naudojimo instrukcijoje taip pat pateiktos eksploatacijos, techninės ir įprastos priežiūros sąlygos. Įspėjimas! Kad nesusižalotumėte, skarifi katorių draudžiama naudoti kaip šakų ir gyvatvorių liekanų smulkintuvą. Be to, skarifi katoriaus negalima naudoti kaip variklinio kultivatoriaus žemės nelygumams, pvz., kurmių išraustiems kauburėliams, lyginti. Saugumo sumetimais skarifi katoriaus negalima naudoti kaip pavaros agregato kitiems darbo įrankiams ir bet kokios rūšies įrankių komplek- tams, nebent tai aiškiai leidžia gamintojas. Įrenginį naudoti tik pagal paskirtį. Bet koks kitas naudojimas yra naudojimas ne pagal paskirtį. Už bet kokį pažeidimą, atsiradusi dėl netinkamo naudojimo, atsako vartotojas arba operatorius, o ne gamintojas. Atkreipkite dėmesį į tai, kad mūsų prietaisai savo konstrukcija nėra pritaikyti gamybiniam, amatininkiškam ar pramoniniam naudojimui. Mes neprisiimame atsakomybės, jeigu prietaisas nau- dojamas gamybos, amatų ar pramonės įmonėse bei pagal panašią paskirtį.

4. Techniniai duomenys

Apsaugos rūšis ........................................... IP 21 Svoris .........................................................9,8 kg Pavojus! Triukšmas ir vibracija Triukšmo ir vibracijos vertės atitinka EN ISO 3744, EN ISO 11201, EN ISO 11094 ir EN 20643 stan- dartus. Dėmesio! Prietaisas yra tiekiamas be baterijų ir įkroviklio, galima naudoti tik „Power-X-Change“ serijos ličio jonų baterijas! „Power-X-Change“

20 V, 1,5 Ah 5 ličio jonų elementai

20 V, 3,0 Ah 10 ličio jonų elementų

20 V, 4,0 Ah 10 ličio jonų elementų „Power-X-Change“ serijos ličio jonų baterijas gali- ma įkrauti tik su „Power-X“ įkrovikliu. Įkroviklis „Power-X-Charger“ Įėjimo įtampa: .....................200-250 V ~ 50-60 Hz Išėjimo įtampa ....................................... 21 V d. c. Išėjimo srovė ............................................... 3,0 A Apsaugos klasė ............................................II /쓑 Anl_GAV_E 40_Li_OA_SPK7.indb 292Anl_GAV_E 40_Li_OA_SPK7.indb 292 16.09.2016 08:57:4716.09.2016 08:57:47LT

Visiškai sumažinkite triukšmo susidarymą ir vibraciją!

Naudokite tik nepriekaištingos būklės prietai- sus.

Reguliariai techniškai prižiūrėkite ir valykite prietaisą.

Savo darbo pobūdį pritaikykite prie prietaiso.

Neperkraukite prietaiso.

Jei reikia, leiskite prietaisui atvėsti.

Išjunkite prietaisą, kai jis nebenaudojamas.

M ūvėkite pirštines. Atsargiai! Kiti pavojai Net naudojant šį elektros įrankį pagal visus reikalavimus, gali kilti kitų pavojų. Galimi pa- vojai, susiję su elektros įrankio konstrukcija ir specifi kacija, yra šie:

2. sveikatos sutrikimai dėl plaštakos ir rankos

vibravimo, jei prietaisas naudojamas ilgą laiką arba netinkamai laikomas ir prižiūrimas. Atsargiai! Įjungus šį prietaisą, susidaro elektro- magnetinis laukas. Tam tikromis aplinkybėmis šis laukas gali turėti įtakos aktyviems arba pasyviems medicininiams implantams. Norėdami sumažinti didelių arba mirtinų sužalojimų pavojų, medicini- nius implantus turintiems asmenims patariame prieš pradedant naudoti prietaisŕ pasikonsultuoti su gydytoju ir implanto gamintoju.

5. Paruošimas darbui

Dėmesio! Prietaisas yra tiekiamas be baterijų ir įkroviklio, galima naudoti tik „Power-X-Change“ serijos ličio jonų baterijas! „Power-X-Change“

20 V, 1,5 Ah 5 ličio jonų elementai

20 V, 3,0 Ah 10 ličio jonų elementų

20 V, 4,0 Ah 10 ličio jonų elementų „Power-X-Change“ serijos ličio jonų baterijas gali- ma įkrauti tik su „Power-X“ įkrovikliu. Įspėjimas! Prieš reguliuodami, atlikdami techninės priežiūros ir valymo darbus, išimkite apsauginį kištuką. Skarifi katorius pristatomas nesurinktas. Prieš naudojimą būtina sumontuoti visą stūmimo rankeną bei galinius ratus. Žingsnis po žingsnio vadovaukitės naudojimo instrukcija ir paveikslėliais, kad būtų lengviau montuoti. Galinių ratų montavimas (žr. 3 ir 4 pav.)

Įstumkite galinių ratų ašį į tam skirtas angas (3 pav., A pad.).

Pritvirtinkite ratus komplekte esančiais varžtais. (4 pav., 15 pad.). Rankenos laikiklio montavimas (žr. 5 ir6 pav.)

rankenos laikiklį (5 pav., pad. 7) uždėkite ant tvirtinimo varžto. Atsižvelkite į tai, kad vamzdžio išgaubimas (6 pav., A pad.) liktų išorinėje pusėje.

Tada vėl uždėkite poveržlę ir priveržkite ją greitojo suspaudimo svirtimi. Abiejų stūmimo rankenos laikiklių posvyrio kam- pas turi būti nustatytas vienodai! Apatinės stūmimo rankenos montavimas (žr. 7 pav.)

Apatinę stūmimo rankeną (7 pav., pad. 6) įstatykite į stūmimo rankenos laikiklį.

Komplekte esančiais varžtais (7 pav., pad. 4 ) poveržle (7 pav., pad 3 ) ir greitojo suspau- dimo svirtimi (7 pav., pad 13) tarpusavyje sujunkite vamzdžius. Viršutinės stūmimo rankenos montavimas (žr. 8–10 pav.)

Viršutinėje stūmimo rankenoje (8 pav., pad. 5) yra 2 angos, kurios papildomai padės prita- ikyti stūmimo rankenos aukštį.

Viršutinę stūmimo rankeną (8 pav., pad. 5) nustatykite taip, kad jos angos sutaptų su an- gomis apatinėje stūmimo rankenoje.

Komplekte esančiais varžtais (8 pav., pad. 4 ) poveržle (8 pav., pad 3 ) ir greitojo sus- paudimo svirtimi (8 pav., pad 13) sujunkite vamzdžius.

Komplekte esančiais kabelio laikikliais (9 pav., pad. 12) prie stūmimo rankenos vamzdžio pritvirtinkite tinklo kabelį, kad būtų galima atidaryti ir uždaryti išmetimo dangtį (10 pav., 12 pad.). Įsitikinkite, kad išmetimo dangtis lengvai atsidaro ir užsidaro! Anl_GAV_E 40_Li_OA_SPK7.indb 293Anl_GAV_E 40_Li_OA_SPK7.indb 293 16.09.2016 08:57:4716.09.2016 08:57:47LT

Papildomai įsigyjamo surinkimo krepšio montavimas (žr. 11–14 pav.) Pradinėje prietaiso komplektacijoje surinkimo krepšio nėra. Jis gali būti įsigyjamas papildomai (prekės nr. 3405576).

Įstumkite vieną į kitą abi atramines dalis (11 pav.).

Surinkimo krepšį užtempkite ant metalinio korpuso (12 pav.).

Ant metalinio korpuso uždėkite guminius antdėklus (13 pav.).

Norėdami surinkimo krepšį prikabinti prie ska- rifikatoriaus, viena ranka pakelkite išmetimo dangtį (14 pav., 10 pad.), o kita ranka paimki- te surinkimo krepšį už rankenos ir iš viršaus jį įkabinkite (14 pav.). Pavojus! Norint įkabinti surinkimo krepšį, variklis turi būti išjungtas, o peilių velenai neturi suktis! Sijos aukščio nustatymas (žr. 15 pav.) Abiejose skarifi katoriaus pusėse atlaisvinkite grei- tojo suspaudimo svirtis (15 pav., 13 pad.). Darbo metu rankenos aukštis turi būti 1 arba 2 padėtyje (15 pav.). Vėl prisukite greito užfi ksavimo svirtį. Abiejose pusėse turi būti nustatytas vieno- das palenkimo kampas. Skarifi kavimo gylio nustatymas (žr. 16 pav.) Skarifi kavimo gylis nustatomas naudojant tam skirtą mechanizmą. Patraukite svirtį rodyklės kryptimi (žr. 16 pav.) ir nustatykite į norimą padėtį (0 / 1 / 2 / 3). Įsitikinkite, kad svirtis tinkamai užsifi ksavo! 0 – važiavimo arba transportavimo padėtis – 3 mm 1 – skarifi kavimo gylis 3 mm 2 – skarifi kavimo gylis 6 mm 3 – skarifi kavimo gylis 9 mm Akumuliatoriaus įkrovimas (17 ir 19 pav.) Prietaisas yra pristatomas be baterijų ir įkroviklio!

1. Išimkite akumuliatorių iš prietaiso. Paspausite

fi ksavimo mygtuką (19 pav. C pad.)

2. Patikrinkite, kad ant modelio lentelės nurody-

ta elektros srovės įtampa sutaptų su elektros tinklo įtampa. Įkroviklio (B) kištuką įstatykite į maitinimo lizdą. Žalias šviesos diodas pradės mirksėti.

3. Prijunkite akumuliatorių (A) prie įkroviklio (B).

4. Punkte „Kroviklio indikatoriai“ rasite lentelę

su paaiškintomis kroviklio LED diodų reikšmėmis. Įkrovimo metu akumuliatorius gali šiek tiek įkaisti. Tai yra normalu. Jei akumuliatoriaus įkrauti nepavyktų, patikrinkite:

ar elektros lizde yra įtampa

ar kroviklio kontaktai nepriekaištingai kontak- tuoja Jei akumuliatoriaus įkrauti vis tiek nepavyksta, prašome

ir akumuliatorių išsiųsti mūsų klientų aptarnavimo tarnybai. Jei norite, kad akumuliatorių būtų galima eksploatuoti ilgai, turite pasirūpinti, kad jis būtų laiku įkraunamas. Tai bet kuriuo atveju būtina, jei pastebite, kad prietaiso galia silpnėja. Niekada visiškai neiškraukite akumuliatoriaus. Dėl to aku- muliatoriaus paketas gali sugesti! Akumuliatoriaus montavimas (18-19 pav.) Atidarykite akumuliatoriaus dangtelį. Kaip paro- dyta 18 pav., paspauskite atrakinimo mygtuką (A) ir pakelkite dangtelį. Tada, kaip parodyta 19 pav., abu akumuliatorius įstatykite į laikiklius ir pastum- kite į priekį, kol girdimai užsifi ksuos. Nuoroda! Naudokite tik vienodai įkrautus akumuliatorius, niekada nekombinuokite įkrautų ir iš dalies įkrautų akumuliatorių. Abu akumuliatorius visada kraukite vienu metu. Mažiau įkrautas akumuliatorius turi įtakos prietai- so veikimo laikui. Prieš darbą visada abu akumuli- atoriai turi būti visiškai įkrauti. Uždarykite akumuliatorių dangtelį ir įsitikinkite, kad jis gerai užsifi ksavo. Akumuliatoriaus talpos indikatorius (20 pav.) Norėdami įjungti akumuliatoriaus įkrovos indikatorių, spustelėkite jungiklį (20 pav. A pad.). Akumuliatoriaus įkrovos indikatorius (20 pav. B pad.) trimis LED diodais parodo akumuliatoriaus įkrovos būklę. Šviečia visi 3 šviesos diodai: Akumuliatorius yra visiškai įkrautas. Šviečia 2 arba 1 šviesos diodas (-ai): akumuliatorius įkrautas pakankamai. Mirksi 1 šviesos diodas: akumuliatorius išsikrovęs, įkraukite. Anl_GAV_E 40_Li_OA_SPK7.indb 294Anl_GAV_E 40_Li_OA_SPK7.indb 294 16.09.2016 08:57:4716.09.2016 08:57:47LT

Mirksi visi šviesos diodai: akumuliatorius buvo visiškai iškrautas, jis yra sugedęs. Sugedusio akumuliatoriaus daugiau nebegalima naudoti ir krauti!

Atsargiai! Kad būtų apsaugotas nuo neleistino naudojimo, skarifi katoriuje įmontuotas apsauginis jungiklis. Prieš naudodami skarifi katorių, įdėkite apsauginį kištuką (21 pav., 11 pad.), o kaskart darydami pertraukas arba baigę darbą, jį išimkite. Siekiant apsisaugoti nuo nepageidaujamo pri- etaiso įjungimo, stūmimo rankenoje (22 pav., 5 pad.) įmontuotas paleidimo blokatorius (22 pav., 2 pad.), kurį būtina nuspausti (22 pav., 21 pad), prieš atlenkiant įjungimo svirtį. Prietaiso įjungimas gali užtrukti keletą sekundžių. Jeigu jungimo svir- tis atleidžiama, skarifi katorius išsijungia. Atlikite šį procesą keletą kartų, kad būtumėte tikri, jog jūsų prietaisas veikia tinkamai. Prieš reguliuodami, atlikdami techninės priežiūros ir valymo darbus, visada išimkite apsauginį kištuką. Įsitikinkite, kad nesisuka peilio velenas. Pavojus! Niekada neatidarykite išmetimo dangčio, kai veikia variklis. Besisukantys peilių velenai gali sužaloti. Visada rūpestingai pritvirtinkite išmetimo dangtį. Tempimo spyruoklėmis jis atlenkiamas at- gal į padėtį „Zu“! Laikykitės saugaus atstumo, kurį sudaro stūmimo rankenos tarpas tarp korpuso ir naudotojo. Skarifi kuodami ir keisdami važiavimo kryptį ties krūmais ir šlaitais būkite itin atsargūs. Stabiliai stovėkite. Avėkite avalynę neslystančiu, gerai kimbančiu padu ir mūvėkite ilgas kelnes. Visada skarifi kuokite skersai šlaito. Saugos sume- timais negalima skarifi kuoti 15 laipsnio nuolydžio šlaitų. Būkite itin atsargūs pjaudami atbuline eiga ir traukdami skarifi katorių – pavojus pargriūti! Tinkamo skarifi kavimo nurodymai Skarifi kuojant rekomenduojamas perdengiamasis metodas. Norėdami gauti švarų skarifi kuoto paviršiaus vaizdą, skarifi katorių stumkite kuo tiesesne trajek- torija. Tai darant skarifi kavimo takeliai turėtų keli- ais centimetrais persidengti, kad neliktų juostų. Jeigu naudojate papildomai įsigyjamą surinkimo krepšį, jį ištuštinkite, kai skarifi kuojant ant žemės ima likti nesurinktų žolės likučių. Pavojus! Prieš imdami surinkimo krepšį išjunkite variklį ir palaukite, kol sustos peilių velenas! Norėdami iškabinti surinkimo krepšį, viena ranka pakelkite išmetimo dangtį, o kita ranka išimkite surinkimo krepšį! Skarifi kavimo poreikis iš esmės priklauso nuo žolės augimo ir dirvos kietumo. Pasirūpinkite, kad skarifi katoriaus apatinė pusė būtų švari, ir būtinai nuo jo nuvalykite žemės ir žolės sankaupas. Apnašos apsunkina paleisties procesą ir veikia skarifi kavimo kokybę. Ties šlaitais skarifi kavimo takelius formuokite skersai šlaito. Prieš tikrinant peilių veleną reikia išjungti variklį. Pavojus! Išjungus variklį, peilių velenas dar sukasi keletą sekundžių. Niekada nebandykite jo sustabdyti. Jeigu besisukdamas peilis atsitrenkia į kokį nors daiktą, išjunkite skarifi katorių ir palaukite, kol peilių velenas visiškai sustos. Po to patikrinkite peilių veleno būklę. Jei jie pažeisti, reikia pakeisti (žr. 7.4). Nurodymai, kaip teisingai aeruoti, naudojant papildomai įsigyjamą aeratoriaus veleną. Aeravimas yra identiškas skarifi kavimui. Atkreipkite dėmesį į anksčiau nurodytų darbo saugos reikalavimų.

7. Valymas, techninė priežiūra ir

atsarginių detalių užsakymas Pavojus! Prieš reguliuodami, atlikdami techninės priežiūros ir valymo darbus, atjunkite prietaisą nuo maitini- mo tinklo. Įsitikinkite, kad nesisuka peilio velenas.

Pasirūpinkite, kad ant apsauginių įtaisų, ventiliacinėse angose ir variklio korpusuose nebūtų dulkių bei nešvarumų. Prietaisą nuva- lykite švaria šluoste arba išpūskite suspausto oro srove, esant žemam slėgiui.

Rekomenduojame prietaisą iš karto išvalyti po kiekvieno panaudojimo.

Prietaisą valykite reguliariai drėgna šluoste su trupučiu skysto muilo. Nenaudokite jokių valiklių ar tirpiklių; jie gali pažeisti prietaiso plastikines dalis. Būkite atidūs, kad į prietaiso Anl_GAV_E 40_Li_OA_SPK7.indb 295Anl_GAV_E 40_Li_OA_SPK7.indb 295 16.09.2016 08:57:4716.09.2016 08:57:47LT

vidų nepatektų vandens. Vandeniui patekus į elektros prietaisą padidėja elektros smūgio rizika.

Nuo apsauginio skydelio šepečiu nuvalykite apnašas.

7.2 Techninė priežiūra

Susidėvėjusį arba sugadintą peilių veleną turėtų pakeisti įgaliotas specialistas (žr. adre- sus garantiniame lapelyje).

Kad galėtumėte saugiai dirbti skarifikatoriumi, visi tvirtinimo elementai (varžtai, veržlės ir t. t.) nuolat turi būti priveržti.

Laikykite savo skarifikatorių sausoje patal- poje.

Kad prietaisas ilgai tarnautų, visos varžtų da- lys, ratai ir ašys turėtų būti valomi ir tepami.

Reguliari skarifikatoriaus priežiūra ne tik užtikrina patvarumą ir našumą, bet ir leidžia kruopščiai ir paprastai skarifikuoti veją.

Sezono pabaigoje atlikite bendrąjį skarifikato- riaus patikrinimą ir pašalinkite visus susikau- pusius likučius. Prieš kiekvieną naują sezoną būtinai patikrinkite skarifikatoriaus būklę. Dėl remonto kreipkitės į mūsų klientų aptarnavimo tarnybas (žr. adresus garantiniame lapelyje). Kad sandėliuodami sutaupytumėte vietos, stūmimo rankena turi P padėtį (15 pav.). Norėdami nustatyti rankeną į šią padėtį, maždaug 3 pasukimais atlaisvinkite greito užfi ksavimo svirtį, nes laikymo padėčiai yra numatyta aukštesnė fi ksavimo vieta. Šioje padėtyje ska- rifi katorius gali būti įstumtas į kampą, jei reikia sutaupyti vietos (23 pav.). Grąžindami atgal į darbinę padėtį, nepamirškite 3 pasukimais priveržti greito užfi ksavimo svirtį!

7.3 Veleno keitimas (žr. 24-27 pav.)

Būtinai mūvėkite pirštines! Naudokite tik originalius velenus, antraip nebus užtikrintas tinkamas veikimas ir sauga. Norėdami pakeisti skarifi katoriaus arba atskirai įsigyjamo aeratoriaus veleną (27 b pav., prekės nr.: 34.055.71), atlikite toliau nurodytus veiksmus: Atsukite abu varžtus (24 pav., A pad.). Pakelkite už šio galo veleną ir ištraukite jį rodyklės kryp- timi (25 pav.). Naują veleną rodyklės kryptimi (27 a/27 b pav.) įstatykite į pavaros keturkampį mechanizmą (26 pav., A pad.) ir įspauskite jį į laikiklį (27 a pav.). Komplekte esančiais varžtais (24 pav., pad. A) vėl pritvirtinkite veleną. Kartkartėmis patepkite varantįjį strypelį, kad veleną būtų lengviau pakeisti. Netinkamai nustačius peilių veleną, išorinį peilį (25 pav., pad. A) gali blokuoti korpusas. Tokiu at- veju veleną pasukite dar per pusę pasukimo! Atsarginio peilių veleno Nr. 34 055.81

7.4 Atsarginių dalių užsakymas:

Užsakant atsargines dalis, būtina nurodyti tokius duomenis;

Prietaiso artikulo numerį

Prietaiso tapatybės numerį

Reikiamos dalies atsarginės dalies numerį. Dabartines kainas ir naujausią informaciją rasite tinklalapyje www.isc-gmbh.info

8. Sandėliavimas ir gabenimas

Laikymas Prietaisą ir jo priedus laikykite tamsioje, sauso- je, nešaltoje ir vaikams neprieinamoje vietoje. Geriausia laikyti 5–30 ˚C temperatūroje. Prietaisą laikyti originalioje pakuotėje. Pervežimas

Išjunkite prietaisą ir, prieš transportuodami, ištraukite apsauginį kištuką.

Jeigu yra, uždėkite apsauginius gabenimo įtaisus.

Apsaugokite prietaisą nuo pažeidimų ir stipri- os vibracijos, atsirandančios gabenant trans- porto priemonėje.

Prietaisą apsaugokite nuo slydimo ir apvirti- mo.

9. Utilizavimas ir antrinis

panaudojimas Prietaisas yra įpakuotas, kad gabenamas nebūtų sugadintas. Ši pakuotė yra žaliavinė medžiaga, tinkama panaudoti dar kartą arba perdirbti. Prieta- isas ir jo priedai yra iš įvairių medžiagų, tokių kaip metalas ir plastikas. Sugedusių prietaisų negali- ma išmesti kartu su buitinėmis atliekomis. Sieki- ant prietaisą tinkamai utilizuoti, jį reikia atiduoti atitinkamam surinkimo punktui. Jeigu nežinote kur toks surinkimo punktas yra, pasiteiraukite komu- naliniame ūkyje. Anl_GAV_E 40_Li_OA_SPK7.indb 296Anl_GAV_E 40_Li_OA_SPK7.indb 296 16.09.2016 08:57:4716.09.2016 08:57:47LT

Indikatoriaus būsena Reikšmė ir priemonės Raudonas šviesos diodas Žalias šviesos diodas Išjungtas Mirksi Pasiruošimas darbui Kroviklis įjungtas į elektros tinklą ir paruoštas darbui, akumuliatorius nėra įdėtas į kroviklį. Įjungtas Išjungtas Įkrovimas Įkroviklis akumuliatorių įkrauna greituoju įkrovimo režimu. Išjungtas Įjungtas Akumuliatorius yra 85 % įkrautas ir tinkamas naudoti. (1,5 Ah akumuliatoriaus įkrovimo trukmė: 30 min.) (3,0 Ah akumuliatoriaus įkrovimo trukmė: 60 min.) (4,0 Ah akumuliatoriaus įkrovimo trukmė: 80 min.) Paskui perjungiama į energiją tausojantį krovimo režimą ir kraunama, kol visiškai įkraunama. (Bendra 1,5 Ah akumuliatoriaus įkrovimo trukmė: apie 40 min.) (Bendra 3,0 Ah akumuliatoriaus įkrovimo trukmė: apie 75 min.) (Bendra 4,0 Ah akumuliatoriaus įkrovimo trukmė: apie 100 min.) Priemonės. Išimkite akumuliatorių iš kroviklio. Išjunkite kroviklį iš elektros tinklo. Mirksi Išjungtas Adaptuotas krovimas Kroviklis įjungtas į energiją tausojantį krovimo režimą. Saugumo sumetimais akumuliatorius kraunamas lėčiau ir užtruks ilgi- au nei 1 val. Tokiu būdu galima krauti šiais atvejais: - Akumuliatorius ilgai buvo nekraunamas arba buvo dar naudojamas išsikrovęs (stiprus išsikrovimas). - Akumuliatoriaus temperatūra nėra idealaus diapazono, 10–45 °C. Priemonės. Palaukite, kol krovimo procesas pasibaigs, nepaisant to akumuliatorius gali būti kraunamas toliau. Mirksi Mirksi Gedimas Toliau krauti nebegalima. Akumuliatorius yra sugedęs. Priemonės. Sugedusio akumuliatoriaus krauti negalima. Išimkite akumuliatorių iš kroviklio. Įjungtas Įjungtas Temperatūros sutrikimas Akumuliatorius yra per daug įkaitęs (pvz., tiesioginiai saulės spinduliai) arba per daug atvėsęs (žemiau 0 °C). Priemonės. Akumuliatorių išimkite ir 1 dieną laikykite patalpos temperatūroje (apie 20 °C). Anl_GAV_E 40_Li_OA_SPK7.indb 297Anl_GAV_E 40_Li_OA_SPK7.indb 297 16.09.2016 08:57:4716.09.2016 08:57:47LT

11. Gedimų paieškos planas

Gedimas Galima priežastis Gedimo šalinimas Nepasileidžia va- riklis a) Nutrūkusios vidinės jungtys b) pažeistas įjungimo blokatorius c) užsikimšęs skarifi katoriaus ko- pusas d) neįstatytas apsauginis kištukas e) neteisingai įdėtas akumuliatorius a) kreipkitės į klientų aptarnavimo servisą b) kreipkitės į klientų aptarnavimo servisą c) kad peilių velenas laisvai suktųsi, gali reikėti pakeisti skarifi kavimo gylį, išvalyti korpusą, d) įstatyti apsauginį kištuką (žr. 6), e) išimti ir iš naujo įdėti akumuliatorių (žr. 5) Mažėja variklio našumas a) per kieta dirva b) užsikimšęs skarifi katoriaus kor- pusas c) labai susidėvėjęs peilis a) pakoreguokite skarifi kavimo gylį b) Išvalykite korpusą c) pakeiskite peilį Nešvariai skarifi - kuoja a) susidėvėjo peilis b) klaidingas skarifi kavimo gylis a) pakeiskite peilius b) pakoreguokite skarifi kavimo gylį Variklis veikia, peilio velenas nesisuka a) įtrūkęs krumpliuotasis diržas a) kreipkitės į techninės priežiūros spe- cialistus Dėmesio! Variklis, siekiant jį apsaugoti, sukonstruotas su šiluminiu jungikliu, kuris, esant per- krovai, variklį išjungia ir vėl įjungia po trumpos aušinimo fazės! Anl_GAV_E 40_Li_OA_SPK7.indb 298Anl_GAV_E 40_Li_OA_SPK7.indb 298 16.09.2016 08:57:4716.09.2016 08:57:47LT

Tik ES šalims Elektros prietaisų neišmeskite kartu su buitinėmis atliekomis! Remiantis ES elektros ir elektronikos atliekų direktyva 2012/19/EB ir jos perkėlimu į nacionalinę teisinę bazę, panaudotus elektros prietaisus reikia surinkti ir perdirbti nekenkiant aplinkai. Perdirbimas - grąžinimo alternatyva: Elektros prietaiso savininkas įpareigotas negrąžinti pasirinktą prietaisą, bet tinkamai jį utilizuoti. Tuo tikslu elektros ir elektronikos atliekos gali būti perduotos atliekų tvarkymu užsiimančioms įmonėms, kurios jas utilizuoja remdamiesi nacionaliniu atliekų perdirbimo pramonės ir atliekų tvarkymo įstatymu. Šis reikalavimas netaikomas elektros prietaisuose panaudotiems priedams ir pagalbinėms priemonėms, kurių sudėtyje nėra elektros dalių. Perspausdinimas ar bet koks visų gaminio dokumentų visas ar dalinis dauginimas leidžiamas tik gavus aiškų iSC GmbH leidimą. Teisę atlikti techninius pakeitimus pasiliekame sau Anl_GAV_E 40_Li_OA_SPK7.indb 299Anl_GAV_E 40_Li_OA_SPK7.indb 299 16.09.2016 08:57:4716.09.2016 08:57:47LT

Aptarnavimo informacija Mes palaikome santykius visose šalyse, kurios nurodytos garantiniame dokumente. Kompetentingi ap- tarnavimo partnerių kontaktai yra pateikti garantinio dokumento kontaktuose. Jie yra Jūsų paslaugoms atliekant remontą, keičiant atsargines ir nusidėvėjusias dalis arba prireikus darbinių medžiagų. Reikia atsižvelgti į tai, kad atitinkamos šio produkto detalės priklausomai nuo naudojimo arba natūraliai nusidėvi, arba yra reikalingos kaip darbinė medžiaga. Kategorija Pavyzdys Besidėvinčios detalės* Trapecinis dirželis, velenas, akumuliatorius Naudojamos medžiagos / dalys* Detalių trūkumas

• netiekiamos kartu su prietaisu! Esant defektui arba trūkumui, prašome gedimo atvejį registruoti internetu www.isc-gmbh.info. Prašome gedimą aprašyti tiksliai ir atsakyti į bet kokiu atveju pateikiamus klausimus:

Ar prietaisas veikė, ar jau iš pradžių buvo sugedęs?

Ar prieš sugendant ką nors pastebėjote (gedimo simptomas)?

Kokia, jūsų nuomone, prietaiso funkcija veikia netinkamai (pagrindinis simptomas)? Aprašykite netinkamai veikiančią funkciją. Anl_GAV_E 40_Li_OA_SPK7.indb 300Anl_GAV_E 40_Li_OA_SPK7.indb 300 16.09.2016 08:57:4716.09.2016 08:57:47LT

Garantinis dokumentas Gerbiami pirkėjai, mūsų produktai yra prižiūrimi pagal griežtą kokybės kontrolę. Tačiau, jei šis prietaisas funkcionuotų netinkamai, kreipkitės į mūsų serviso tarnybą garantinėje kortelėje nurodytu adresu arba į artimiausius įgaliotuosius prekybos atstovus, iš kurių įsigijote prietaisą. Garantiniai reikalavimai galioja šiais atvejais:

1. Šios garantinės sąlygos skirtos tik vartotojams, t. y. asmenims, kurie šį prietaisą nenaudos nei

gamybiniais, nei kitais savarankiškais tikslais. Šios garantinės sąlygos reglamentuoja papildomas garantines paslaugas, kurias žemiau nurodytas gamintojas papildomai prie teisėtų garantijų suteikia savo naujo prietaiso pirkėjui. Ši garantija neturi įtakos teisėtiems garantinių paslaugų reikalavimams. Mūsų garantinio remonto darbai atliekami nemokamai.

2. Garantija suteikiama tik naujai įsigyto žemiau nurodyto gamintojo prietaiso defektams, kurie atsiran-

da dėl medžiagos arba gamintojo klaidos. Mums nusprendus tokie prietaiso defektai yra pašalinami arba pakeičiamas prietaisas. Įsidėmėkite, kad mūsų prietaisai dėl savo konstrukcijos nepritaikyti naudoti gamyboje, amatuose ar pramonėje. Todėl garantijos sutartis negalioja, jeigu garantiniu laikotarpiu prietaisas buvo naudo- jamas verslo, amatų arba pramonės įmonėse arba buvo naudojamas atliekant panašios apkrovos darbus.

3. Garantijos nesuteikiame:

– Prietaiso gedimams, kurie atsiranda neatsižvelgus į montavimo instrukciją arba dėl neprofesionali- os instaliacijos, neatsižvelgus į naudojimo instrukciją (pvz., prijungus prie netinkamos įtampos arba srovės) arba į techninės priežiūros ir saugos potvarkius, arba naudojant prietaisą nenormaliomis aplinkos sąlygomis, arba esant per mažai priežiūrai ir nepakankamai techninei priežiūrai. – Prietaiso gedimams, kurie atsirado dėl neleistino arba netinkamo naudojimo (pvz., per daug ap- kraunant prietaisą arba naudojant neleistinus darbo įrankius ar reikmenis), dėl į prietaisą patekusių svetimkūnių (pvz., smėlio, akmenų arba dulkių, transportavimo pažeidimų), naudojant jėgą arba dėl kitų poveikių (pvz., gedimas nukritus ant žemės). – Prietaiso gedimams arba jo dalims, susijusiems su naudojimo nulemtu, įprastu ir kitu natūraliu dėvėjimusi.

4. Garantija galioja 60 mėnesius ir prasideda nuo prietaiso įsigijimo dienos. Atpažinus defektą, garan-

tiniai reikalavimai turi būti pateikti per dvi savaites prieš pasibaigiant garantiniam laikotarpiui. Pasi- baigus garantiniam laikotarpiui, garantiniai reikalavimai nebepriimami. Atlikus remontą arba pakeitus prietaisą, garantinis laikotarpis nei prasitęsia, nei suteikiama prietaisui arba galbūt pakeistoms atsarginėms dalims nauja garantija. Tai galioja naudojantis ir technine priežiūra darbo vietoje.

5. Norėdami pateikti garantinį reikalavimą, užregistruokite sugedusį prietaisą svetainėje: www.isc-

gmbh.info. Išsaugokite pirkimo kvitą arba kitą naujo prietaiso pirkimo dokumentą. Prietaisams kurie pateikiami be atitinkamų dokumentų arba be etiketės, garantija nesuteikiama dėl klasifi kavimo trūkumo. Jei mūsų garantija apima prietaiso gedimą, Jums bus nedelsiant grąžintas suremontuotas arba naujas prietaisas. Pagal šios naudojimo instrukcijos aptarnavimo informaciją atkreipiame dėmesį dėl garantinių apribojimų, susijusių su nusidėvėjusiomis, darbinėmis ir trūkstamomis dalimis. Anl_GAV_E 40_Li_OA_SPK7.indb 301Anl_GAV_E 40_Li_OA_SPK7.indb 301 16.09.2016 08:57:4716.09.2016 08:57:47Gao/Product-ManagementWeichselgartner/General-Manager
