KÄYTTÖOHJE Twinclip 950 VR STIGA

Kävellen ohjattava ruohonleikkuri

VAROITUS: lue käyttöopas huolellisesti ennen koneen käyttöä.

[14]  Silppuamisvarusteet [15] VALINNAT [16]  Varastointi pystysuunnassa (*) Ilmoitettu painoalue riippuu  asennetusta moottorista ja mallin  kokoonpanosta. * Määrättyä arvoa varten, viittaa laitteen  tunnuslaatassa annettuihin tietoihin. ** kanssa "Vibe Control System"

• Ärge puhastage korpust tugevatoimeliste vedelikega.

2. Puhastage muru- ja pinnasejääkidest

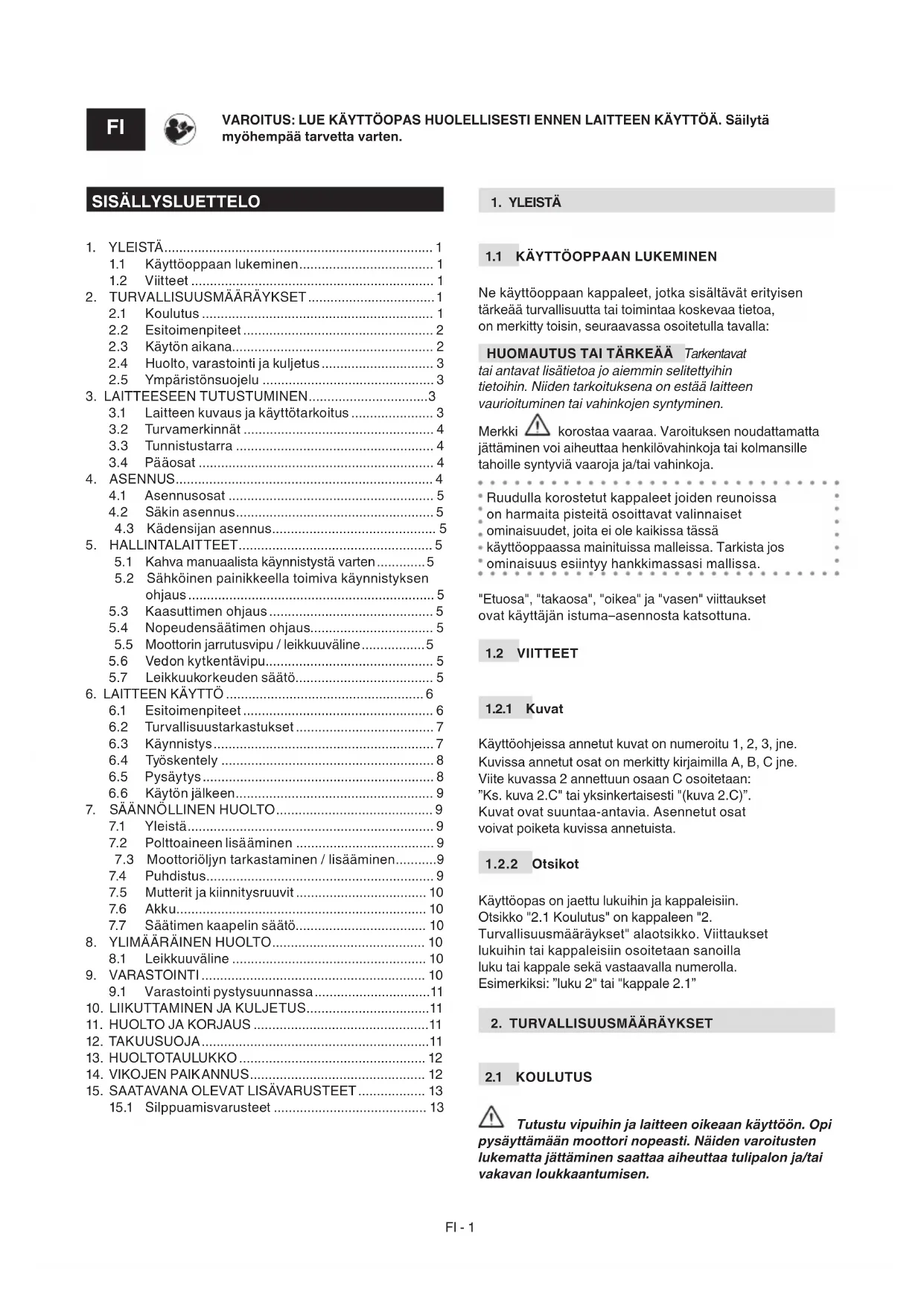

VAROITUS: LUE KÄYTTÖOPAS HUOLELLISESTI ENNEN LAITTEEN KÄYTTÖÄ. Säilytä myöhempää tarvetta varten. SISÄLLYSLUETTELO

Ne käyttöoppaan kappaleet, jotka sisältävät erityisen  tärkeää turvallisuutta tai toimintaa koskevaa tietoa,  on merkitty toisin, seuraavassa osoitetulla tavalla: HUOMAUTUS TAI TÄRKEÄÄ Tarkentavat tai antavat lisätietoa jo aiemmin selitettyihin tietoihin. Niiden tarkoituksena on estää laitteen vaurioituminen tai vahinkojen syntyminen. Merkki    korostaa vaaraa. Varoituksen noudattamatta  jättäminen voi aiheuttaa henkilövahinkoja tai kolmansille  tahoille syntyviä vaaroja ja/tai vahinkoja. Ruudulla korostetut kappaleet joiden reunoissa  on harmaita pisteitä osoittavat valinnaiset  ominaisuudet, joita ei ole kaikissa tässä  käyttöoppaassa mainituissa malleissa. Tarkista jos  ominaisuus esiintyy hankkimassasi mallissa. "Etuosa", "takaosa", "oikea" ja "vasen" viittaukset  ovat käyttäjän istuma–asennosta katsottuna.

Käyttöohjeissa annetut kuvat on numeroitu 1, 2, 3, jne. Kuvissa annetut osat on merkitty kirjaimilla A, B, C jne. Viite kuvassa 2 annettuun osaan C osoitetaan:  ”Ks. kuva 2.C" tai yksinkertaisesti "(kuva 2.C)”. Kuvat ovat suuntaa-antavia. Asennetut osat voivat poiketa kuvissa annetuista.

Käyttöopas on jaettu lukuihin ja kappaleisiin.  Otsikko "2.1 Koulutus" on kappaleen "2. Turvallisuusmääräykset" alaotsikko. Viittaukset  lukuihin tai kappaleisiin osoitetaan sanoilla  luku tai kappale sekä vastaavalla numerolla.  Esimerkiksi: ”luku 2" tai "kappale 2.1”

Tutustu vipuihin ja laitteen oikeaan käyttöön. Opi pysäyttämään moottori nopeasti. Näiden varoitusten lukematta jättäminen saattaa aiheuttaa tulipalon ja/tai vakavan loukkaantumisen.

  3.1  Laitteen kuvaus ja käyttötarkoitus ...................... 3   3.2  Turvamerkinnät ................................................... 4

•   5.1  Kahva manuaalista käynnistystä varten p. 5
•   5.2  Sähköinen painikkeella toimiva käynnistyksen  ohjaus p. 5
•   5.3  Kaasuttimen ohjaus p. 5
•   5.4  Nopeudensäätimen ohjaus p. 5
•   5.5  Moottorin jarrutusvipu / leikkuuväline p. 5
•   5.6  Vedon kytkentävipu p. 5
•   5.7  Leikkuukorkeuden säätö p. 5

• Älä anna lasten tai kokemattomien henkilöiden  käyttää laitetta. Paikalliset lait voivat määrätä  laitteen käytölle minimi–ikärajan.

• Laitetta ei koskaan saa käyttää jos käyttäjä  on väsynyt tai huonovointinen tai on nauttinut  lääkeaineita, huumeita, alkoholia tai muita käyttäjän  reekseihin ja huomiokykyyn vaikuttavia aineita.

• Älä kuljeta lapsia tai muita matkustajia.

• Muista, että käyttäjä on vastuussa tapaturmista tai  vahingoista, jotka hän aiheuttaa muille ihmisille tai  heidän omaisuuksilleen. Käyttäjän vastuulla on arvioida  maaston mahdolliset vaarat ja ryhtyä tarvittaviin  varotoimenpiteisiin omansa ja muiden turvallisuuden  takaamiseksi, erityisesti kun työskennellään kaltevilla,  epätasaisilla, liukkailla tai epävakailla pinnoilla.

• Jos laitetta halutaan lainata varmista, että käyttäjä  tutustuu tässä oppaassa oleviin käyttöohjeisiin.

• Käytä sopivaa vaatetusta, kestäviä työjalkineita joissa  on liukumista estävä pohja sekä pitkiä housuja. Älä  koskaan käynnistä ruohonleikkuria paljain jaloin  tai sandaalit jalassa. Käytä kuulosuojaimia.

• Kuulosuojainten käyttö voi rajoittaa kykyä kuulla  mahdollisia varoituksia (huutoja tai hälytyksiä). Tarkkaile  äärimmäisen huolella, mitä tapahtuu työalueen lähellä.

• Käytä työskentelyhanskoja kaikissa  tilanteissa, joissa kädet ovat vaarassa.

• Älä käytä huiveja, kauluspaitoja, kaulanauhoja,  rannerenkaita tai muita vaatteita joissa on liehuvia osia  tai nauhoja tai solmioita tai joka tapauksessa roikkuvia  tai leveitä esineitä, jotka saattavat sotkeentua laitteen  osiin tai työpaikalla oleviin esineisiin tai materiaaleihin.

• Sido pitkät hiukset kiinni. Työalue / Laite

• Tarkista työskentelyalue ja poista kaikki  asiat, jotka laite voisi singota tai jotka voisivat  vahingoittaa leikkuuvälinettä/pyöriviä osia  (kivet, oksat, rautalangat, luut jne.). Polttomoottori: polttoaine VAARA!  Polttoaine on erittäin tulenarkaa.

• Säilytä polttoainetta sitä varten hyväksytyissä  tarkoituksenmukaisissa säilytysastioissa, turvallisessa  paikassa kaukana lämmönlähteistä tai avotulesta.

• Pidä astioita vapaina ruohojäämistä,  lehdistä tai liiallisesta rasvasta.

• Pidä säilytysastiat lasten ulottumattomissa.

• Älä tupakoi polttoaineen tankkauksen tai lisäämisen  aikana ja joka kerta kun polttoainetta käsitellään.

• Lisää polttoainetta suppilon avulla, vain ulkoilmassa.

• Vältä polttoainehöyryjen hengittämistä.

• Älä lisää polttoainetta äläkä poista säiliön korkkia silloin  kun moottori on käynnissä tai se on vielä kuuma.

• Avaa polttoainetankin korkki hitaasti antaen  sisäpaineen purkautua vähitellen.

• Älä laita avotulta säiliön aukon lähelle  sen sisällön tarkastamiseksi.

• Älä käynnistä moottoria mikäli polttoainetta valuu ulos, ja  vie laite kauas alueelta jonne polttoainetta on vuotanut.  Varmista, ettei alueella pääse syntymään tulipaloa niin  kauan kuin polttoainetta ja polttoainehöyryä on paikalla.

• Puhdista välittömästi laitteen päälle  tai maahan valunut polttoaine.

• Laita polttoainesäiliön ja polttoainetta sisältävän astian  korkit aina takaisin paikoilleen ja kiristä ne kunnolla.

• Älä käynnistä laitetta polttoaineen täyttöpaikalla.  Moottorin käynnistyksen on tapahduttava ainakin  3 metrin päässä polttoaineen täyttöpaikalta.

• Vältä polttoaineen pääsemistä kosketuksiin  vaatteiden kanssa tai jos niin tapahtuu, vaihda  vaatteet ennen moottorin käynnistämistä.

• Älä käynnistä moottoria suljetuissa tiloissa joihin  voi kerääntyä vaarallisia hiilimonoksidihöyryjä.  Käynnistystoimenpiteet on suoritettava  ulkoilmassa tai hyvin tuuletetussa paikassa.  Muista aina, että pakokaasut ovat myrkyllisiä.

• Laitteen käynnistyksen aikana, älä suuntaa  äänenvaimenninta äläkä siis pakokaasuja  kohti syttyviä materiaaleja.

• Älä käytä laitetta räjähdysalttiissa ympäristössä,  syttyvien nesteiden, kaasujen tai pölyn  lähettyvillä. Sähkötyökalut aiheuttavat kipinöitä,  jotka saattavat sytyttää pölyn tai höyryt.

• Työskentele ainoastaan päivänvalossa  tai kyllin riittävässä keinovalossa ja  hyvän näkyväisyyden vallitessa.

• Pidä henkilöt, lapset ja eläimet loitolla työalueelta.  Lapsia on valvottava toisen aikuisen henkilön toimesta.

• Vältä työskentelemästä märässä ruohossa,  sateessa ja jos ukkosen vaara esiintyy  ja erityisesti jos voi salamoida.

• Huomioi tarkalleen maaperässä esiintyvät  epäyhdenmukaisuudet (kuopat, ojat), kaltevat  paikat, piilevät vaarat ja mahdollisten esteiden  paikallaolo, jotka voivat rajoittaa näkyvyyttä.

• Toimi erittäin varovaisesti kalliojyrkänteiden, kuoppien  tai penkereiden läheisyydessä. Laite voi mennä kumoon  jos rengas menee yli reunan tai jos reuna pettää.

• Rinteissä tulee ajaa poikittain eikä koskaan ylös/ alas suunnassa. Ole erittäin varovainen suunnan vaihtojen yhteydessä varmistamalla aina että tukipiste  on paikalla ja etteivät renkaat kohtaa esteitä (kiviä,  oksia, juuria jne.), jotka voivat aiheuttaa sivuttaista  luisumista tai laitteen hallinnan menetyksen.

• Varo liikennettä kun laitetta käytetään  tien läheisyydessä.

• Tulipalon välttämiseksi, älä jätä laitetta moottorin  ollessa kuuma lehtien tai kuivan ruohon tai  muun syttyvän materiaalin sekaan. Toiminnot

• Toimi varovaisesti kun peruutat ja liikut taaksepäin.  Katso taaksepäin ennen peruuttamista ja sen  aikana varmistaaksesi, ettei esteitä esiinny.

• Älä koskaan juokse vaan kävele.

• Älä anna ruohonleikkurin vetää sinua.

• Pidä aina kädet ja jalat kaukana leikkuuvälineestä sekä  moottoria käynnistettäessä että laitetta käytettäessä.

• Varoitus: leikkuuelementti jatkaa pyörimistä  muutaman sekunnin ajan myös sen irtikytkennän  tai moottorin sammuttamisen jälkeen.

• Pysy aina kaukana poistoaukosta.

• Älä koske moottorin osiin, jotka kuumenevat  käytön aikana. Palovammojen vaara.FI - 3 Jos työskentelyn aikana osia menee rikki tai tapahtuu onnettomuus, pysäytä heti moottori ja mene pois laitteen läheltä lisävahinkojen välttämiseksi. Jos tapahtuu loukkaantuminen, ryhdy tarvittaviin ensiapu- toimenpiteisiin ja ota yhteyttä sairaanhoitohenkilökun- taan. Poista huolellisesti mahdolliset jätteet, jotka saattavat vahingoittaa henkilöitä tai eläimiä, jos niitä ei huomaa. Käytön rajoitukset

• Älä koskaan käytä laitetta jos suojukset ovat  vahingoittunet, puuttuvat tai niitä ei ole asetettu oikein paikoilleen (keruusäkki, sivutyhjennyksen  suojus, takatyhjennyksen suojus).

• Älä käytä laitetta jos lisävarusteita/työkaluja  ei ole asennettu määrättyihin kohtiin.

• Älä kytke pois, deaktivoi, irrota tai peukaloi paikalla  olevia turvajärjestelmiä/mikrokytkimiä.

• Älä muuta moottorin säätöjä äläkä käytä  sitä ylikierroksilla. Jos moottoria käytetään  ylikierroksilla, henkilövahinkojen vaara kasvaa.

• Älä altista laitetta liiallisille rasituksille, äläkä käytä  pientä laitetta laajoihin töihin. Sopivan laitteen  käyttö vähentää riskejä ja parantaa työn laatua.

2.4 HUOLTO, VARASTOINTI JA KULJETUS

Suorita säännöllinen huolto ja oikea varastointi laitteen  turvallisuuden ja suorituskyvyn säilyttämiseksi. Huolto

• Älä koskaan käytä laitetta, jos siinä on kuluneita  tai vaurioituneita osia. Käyttöturvallisuuden  kannalta on tärkeää, että rikkoutuneet osat  vaihdetaan uusiin, eikä niitä korjata.

• Tulipalovaaran vähentämiseksi, tarkista säännöllisesti  ettei öljyn ja/tai polttoaineen vuotoja esiinny.

• Suoritettaessa säätöjä laitteeseen varo  sormien joutumista liikkuvan leikkuuvälineen  ja laitteen kiinteiden osien väliin. Näissä ohjeissa annetut melu- ja tärinätason arvot vastaavat laitteen käytössä syntyviä maksimiar- voja. Epävakaan leikkuuelementin käyttö, liian nopea liike ja huollon puute vaikuttavat merkittävästi melu- ja tärinäpäästöarvoihin. Näin ollen on tarpeen soveltaa ennaltaehkäiseviä toimenpiteitä, joiden tarkoituksena on poistaa korkeasta melusta ja tärinästä syntyvät mahdolliset vahingot; suorita laitteen huolto, käytä kuu- losuojaimia, pidä taukoja työskentelyn aikana. Varastointi

• Älä aseta polttoainetta sisältävää laitetta tiloihin, joissa polttoaineen höyryt voivat syttyä liekistä,  kipinästä tai erittäin kuumasta lämmönlähteestä.

• Tulipalon vaaran vähentämiseksi, älä jätä  jäännösmateriaaleja sisältäviä säiliöitä sisätiloihin.

2.5 YMPÄRISTÖNSUOJELU

Ympäristönsuojelun tulee olla keskeisellä  sijalla käytettäessä laitetta rauhanomaisen  rinnakkaiselon ja ympäristön eduksi.

• Vältä aiheuttamasta häiriötä naapureille. Käytä laitetta  vain järkevään aikaan (älä käytä sitä aikaisin aamulla  tai myöhään illalla, sillä se voi häiritä henkilöitä).

• Noudata tarkasti paikallisia säädöksiä, koskien  pakkausten, hajonneiden osien tai minkä tahansa  ongelmajätteen hävitystä. Näitä jätteitä ei saa  heittää tavallisen sekajätteen joukkoon, vaan  ne on kerättävä talteen erikseen ja vietävä niitä  varten olevaan erilliseen jätteiden keräyspaikkaan,  jossa niiden kierrätyksestä huolehditaan.

• Noudata tarkasti paikallisia säädöksiä,  koskien jätteiden hävitystä.

• Kun laite otetaan pois käytöstä älä hylkää  sitä luontoon vaan vie se kaatopaikalle  paikallisia säädöksiä noudattaen.

Tämä on kävellen ohjattava ruohonleikkuri. Laite koostuu pääasiallisesti moottorista,  joka käynnistää suojuksen sisällä olevan  leikkuuvälineen sekä pyöristä ja kädensijasta. Käyttäjä kykenee ohjaamaan laitetta ja käyttämään  pääohjauksia pysyttelemällä aina kädensijan takana ja  näin ollen turvaetäisyydellä pyörivästä leikkuuvälineestä. Jos käyttäjä poistuu laitteen läheisyydestä, se  saa aikaan moottorin ja pyörivän leikkuuvälineen  pysähtymisen muutaman sekunnin sisällä.

3.1.1 Käyttötarkoitus

Tämä laite on suunniteltu ja valmistettu leikkaamaan (ja  keräämään talteen) puutarhojen ja nurmikkoalueiden  ruohoa, leikkuukapasiteetin perusteella määritetyllä  alueella, käyttäjän sitä kävellen ohjattaessa. Tämä laite voi yleisesti ottaen:

1. Leikata ruohoa ja kerätä sen keruusäkkiin.

2. Leikata ruohoa ja tyhjentää sen 

maahan takaa (jos varusteena).

3. Leikata ruohoa ja tyhjentää sen 

sivusta (jos varusteena).

4. Leikata ruohoa, silputa sitä ja asettaa sen 

maahan (silppuamisvaikutus - jos varusteena). Erityisten valmistajan suunnittelemien lisävarusteiden  käyttö alkuperäisinä varustuksina tai erikseen  hankittavina sallii kyseisen työstön erilaisten  käyttötapojen mukaan, jotka on annettu tässä oppaassa  ja yksittäisten varustusten ohella annetuissa ohjeissa.

Käyttö mihin tahansa muuhun tarkoitukseen, joka  poikkeaa edellä mainituista, saattaa olla vaarallista  ja aiheuttaa vahinkoja henkilöille ja/tai esineille. Sopimattomaksi käytöksi katsotaan  (esimerkiksi, mutta ei ainoastaan):

• Muiden henkilöiden, lasten tai eläinten kuljettaminen  laitteessa, sillä ne voivat pudota kyydistä ja saada  vakavia vammoja tai vaarantaa turvallista ajoa.

• Itsensä kuljettaminen laitteella.

• Laitteen käyttäminen kuormien vetoon tai työntämiseen.

• Leikkuuvälineen käyttö alueilla, joissa ei kasva ruohoa.

• Laitteen käyttäminen lehtien tai jätteiden keräämiseen.

• Laitteen käyttäminen pensaiden tai muun kuin  ruohomaisen kasvillisuuden leikkaamiseen.FI - 4

• Laitteen käyttäminen samanaikaisesti  yhdessä useamman henkilön kanssa. TÄRKEÄÄ Laitteen virheellinen käyttö saa takuun raukeamaan ja vapauttaa valmistajan kaikesta vastuusta siirtämällä käyttäjälle kaikki omista tai kolmansille osapuolille koituvista vahingoista tai loukkaantumisista syntyvän vastuun.

3.1.3 Käyttäjätyyppi

Tämä laite on tarkoitettu kuluttajien käyttöön  eli muille kuin ammattikäyttäjille. Tämä laite on tarkoitettu harrastuskäyttöön. TÄRKEÄÄ Laitetta saa käyttää vain yksi henkilö.

Laitteeseen on kiinnitetty erilaisia merkkejä  (kuva2.0). Niiden tehtävänä on muistuttaa käyttäjää  tarvittavista toimenpiteistä, jotta laitetta voitaisiin  käyttää varovaisesti ja riittävän turvallisesti. Merkkien merkitys: Varoitus. Lue käyttöohjeet  ennen laitteen käyttöä. Varoitus! Älä aseta käsiäsi tai jalkojasi  leikkuuvälineen asennustilaan.  Irrota sytytystulpan kupu ja lue  käyttöohjeet ennen minkään huolto– tai  korjaustoimenpiteen suorittamista. Vaara! Esineiden sinkoutuminen. Pidä henkilöt poissa  työskentelyalueelta käytön aikana. Vaara! Leikkautumisvaara. Liikkeessä  oleva leikkuuväline.  Älä aseta käsiäsi tai  jalkojasi leikkuuvälineen asennustilaan. TÄRKEÄÄ Huonokuntoiset tai lukukelvottomat tarrat on vaihdettava. Pyydä tilalle uudet tarrat valtuutetulta laitekohtaiselta huoltokeskukselta.

Tunnistustarrassa annetaan seuraavat tiedot (kuva1.0):

2. CE-vaatimustenmukaisuusmerkki.

6. Valmistajan nimi ja osoite.

8. Nimellisteho ja moottorin 

maksimaalinen toimintanopeus.

9. Laitteen kuivapaino kiloina.

Kirjoita laitteen tunnistustiedot tarrassa oleviin tarkoituksenmukaisiin paikkoihin,  joka löytyy takakannesta. TÄRKEÄÄ Käytä tarrassa lukevia tunnistavia tietoja joka kerta kun valtuutettuun huoltokorjaamoon otetaan yhteyttä. TÄRKEÄÄ Esimerkki vaatimuksenmukaisuusvakuutuksesta löytyy käyttöoppaan viimeisiltä sivuilta.

Laite on valmistettu seuraavista pääosista,  joita vastaa seuraavat toiminnot (kuva1.0): A. Runko: suojus jonka sisällä on  pyörivä leikkuuväline. B. Moottori: antaa liikkeen sekä leikkuuvälineelle  että pyörien vedolle (jos varusteena). C. Leikkuuväline: nurmikon  leikkaamiseen tarkoitettu osa. D. Takatyhjennyksen suojus: turvasuojus ja se estää leikkuuterän mahdollisesti keräämien  esineiden sinkoutumista kauaksi laitteesta. E. Takatyhjennyksen läppäkorkki (jos varusteena): ruohon takatyhjennyksen lisäksi  maahan se toimii tärkeänä turvalaitteena  estäen leikkuuvälineen mahdollisesti keräämien  esineiden sinkoutumista kauaksi laitteesta. F. Sivutyhjennyksen suojus (jos varusteena): turvasuojus ja se estää leikkuuterän  mahdollisesti keräämien esineiden  sinkoutumista kauaksi laitteesta. G. Sivutyhjennyksen läppäkorkki (jos varusteena): ruohon sivutyhjennyksen lisäksi  maahan se toimii tärkeänä turvalaitteena  estäen leikkuuvälineen mahdollisesti keräämien  esineiden sinkoutumista kauaksi laitteesta. H. Ruohonkeruusäkki: leikatun ruohon keruun  lisäksi säkki toimii turvalaitteena estäen  leikkuuvälineiden mahdollisesti keräämien  esineiden sinkoutumista kauaksi laitteesta.

I. Kädensija: käyttäjän työasento. Sen 

pituuden ansiosta  käyttäjä säilyttää aina  turvaetäisyyden pyörivään leikkuuvälineeseen. J. Moottorin jarrutusvipu / leikkuuväline: kyseessä on vipu, jonka avulla moottori  voidaan käynnistää ja pysäyttää ja joka kytkee  samanaikaisesti leikkuuvälineen kiinni/irti. K. Vedon kytkentävipu: vipu joka kytkee pyörien  vedon päälle ja saa laitteen kulkemaan eteenpäin.

Noudatettava turvallisuusmääräykset on ku- vattu luvussa 2. Noudata tarkalleen kyseisiä ohjeita estääksesi vakavia riskitilanteita tai vaaroja. Kuljetus- ja varastointiteknisistä syistä jotkin laitteen osat  toimitetaan purettuina ja ne tulee koota pakkauksesta  purkamisen jälkeen, seuraavia ohjeita noudattaen. Laitteen poisto pakkauksesta ja asennus tulee suorittaa tasaisella ja kiinteällä alustalla. Lisäksi tulee olla riittävästi tilaa laitteen ja pakkausten liikutteluun. Käytä aina sopivia välineitä pakkausten ja laitteen liikutteluun. Älä käytä laitetta ennen kuin osassa "ASENNUS" annetut ohjeet on suoritettu loppuun.FI - 5

Pakkaus sisältää osat asennusta varten.

4.1.1 Pakkauksen purkaminen

1. Avaa pakkaus huolella ja varo osien hävittämistä

2. Tutustu laatikossa olevaan dokumentaatioon, 

nämä ohjeet mukaan luettuina.

3. Ota pois laatikosta kaikki irralliset osat.

4. Ota laite pois laatikosta.

5. Hävitä laatikko ja pakkausmateriaalit 

paikallisten määräysten mukaisesti.

Säkki toimitetaan valmiiksi asennettuna. Varmista, että osat on asennettu oikein  (kuva3.A) (Tyyppi “I” - “II”).

4.3 KÄDENSIJAN ASENNUS

Avaa kädensija varovaisesti työasennossa (kuva4.A). Aseta käynnistysnaru ala- ja yläkierteeseen  ja lukitse mutterilla (kuva4.B).

Sallii moottorin manuaalisen käynnistyksen (kuva5.A).

5.2 SÄHKÖINEN PAINIKKEELLA TOIMIVA

KÄYNNISTYKSEN OHJAUS

Sallii moottorin sähköisen  käynnistyksen (kuva5.B).

5.3 KAASUTTIMEN OHJAUS

Säätää moottorin kierrosluvun nopeutta (kuva6.A). Kyltissä näkyvien asentojen merkitykset:

1. Täysillä kierroksilla. Käytettävä 

aina laitteen toiminnan aikana.

2. Minimillä. Sitä käytetään kun moottori on 

riittävän kuuma seisontavaiheiden aikana.

3. "Ryyppy" kytketty. Sitä käytetään 

moottorin käynnistämiseen kylmänä. HUOMAUTUS Kylmäkäynnistyksellä tarkoitetaan käynnistystä, joka suoritetaan kun moottorin pysähtymisestä on kulunut ainakin 5 minuuttia tai polttoaineen täytön jälkeistä käynnistystä.

5.4 NOPEUDENSÄÄTIMEN OHJAUS

Nopeudensäätimen kautta voidaan säätää  etenemisnopeutta (kuva7.A). Kyltissä näkyvien asentojen merkitykset:

TÄRKEÄÄ Siirtyminen nopeudesta toiseen on suoritettava moottorin käydessä ja voimansiirto kytkettynä. Älä koske säätimen ohjaimeen kun moottori on sammunut. Tämä saattaa vaurioittaa säädintä. HUOMAUTUS Jos laite ei liiku eteenpäin vivun ollessa asennossa « » riittää, että viet vivun asentoon « » ja heti sen jälkeen takaisin asentoon «

/ LEIKKUUVÄLINE Kyseessä on vipu, jonka avulla moottori voidaan  käynnistää ja pysäyttää ja joka kytkee samanaikaisesti  leikkuuvälineen (kuva8.A) kiinni/irti. STOP 14356687/2 Turvakahvan vapautus: moottori  sammuu. (kuva 8.A)

5.6 VEDON KYTKENTÄVIPU

Kytkee pyörien vedon päälle ja saa  laitteen kulkemaan eteenpäin.

1. Veto kytketty. Ruohonleikkuri etenee 

vipu työnnettynä vasten kädensijaa  (kuva8.B). Ruohonleikkurin eteneminen  loppuu, kun vipu vapautetaan. Vaihteisto aktivoitu. (kuva 8.B) TÄRKEÄÄ Moottorin käynnistys on suoritettava aina veto vapautettuna. TÄRKEÄÄ Estääksesi vaihteiston vahingoittumista, älä vedä laitetta taaksepäin veto kytkettyä.FI - 6

5.7 LEIKKUUKORKEUDEN SÄÄTÖ

Runkoa laskemalla tai nostamalla, nurmikkoa  voidaan leikata eri korkeudella. Suorita toimenpide leikkuuväline paikoillaan.

• Säätö tyyppi "I". Leikkuukorkeuden säätö tehdään painamalla  painiketta (kuva9.A)  ja nostamalla tai laskemalla  runkoa kahvalla (kuva9.B) haluttuun asentoon asti.

• Säätö tyyppi "II". Leikkuukorkeuden säätö tehdään tarkoituksenmukaisen  vivun kautta (kuva9.C), joka nostaa tai laskee  runkoa haluttuun asentoon asti.

Noudatettava turvallisuusmääräykset on ku- vattu luvussa 2. Noudata tarkalleen kyseisiä ohjeita estääksesi vakavia riskitilanteita tai vaaroja. TÄRKEÄÄ Moottoria ja akkua (jos kuuluu varustukseen) koskevia ohjeita varten, tutustu vastaaviin ohjekirjasiin.

Ennen työskentelyn aloittamista on suoritettava  erilaisia tarkistuksia ja toimenpiteitä työturvallisuuden  ja työskentelytehon takaamiseksi. Aseta laite vaaka-asentoon ja tukevasti maahan.

6.1.1 Öljyn ja bensiinin lisäys

TÄRKEÄÄ Laite toimitetaan ilman moottoriöljyä ja polttoainetta. Laitteen hankinnan jälkeen, ennen sen ensimmäistä  käyttökertaa, tankkaa polttoainetta ja lisää öljyä  noudattamalla toimintatapoja ja varotoimenpiteitä, jotka on  osoitettu moottorin käyttöoppaassa ja kappaleissa 7.2/7.3. Ennen jokaista käyttökertaa Tarkista polttoaineen paikallaolo ja öljyn taso  noudattamalla ohjeita, jotka on annettu moottorin  käyttöoppaassa ja kappaleissa 7.2/7.3.

6.1.2 Laitteen valmistaminen työskentelyä varten

HUOMAUTUS Tällä laitteella on mahdollista leikata nurmikko eri tavoin. Ennen työskentelyn aloittamista on laite valmisteltava etukäteen sen perusteella miten aiotaan leikata. a. Esivalmistelu leikkausta varten ja ruohon keräämiseksi keruusäkkiin:

1. Malleissa, joissa on mahdollisuus sivutyhjennykseen: 

varmista, että sivutyhjennyksen suojus (kuva10.A)  on laskettu alas ja lukittu turvavivulla (kuva10.B).

2. Aseta keruusäkki kuvassa osoitetulla tavalla 

(kuva10.C). Aseta sivutapit kädensijan juuressa  oleviin ohjauskiskoihin (kuva10.D) ja työnnä säkkiä  eteenpäin, kunnes kuulet napsahduksen (kuva10.E).

1. Nosta takatyhjennyksen suojusta (kuva11.A) ja kiinnitä 

keruusäkki oikein asettamalla sivutapit kädensijan  suuressa oleviin ohjauskiskoihin (kuva11.B). b. Esivalmistelut leikkausta varten ja ruohon tyhjentämiseksi maahan takaa:

1. Irrota keruusäkki.

2. Nosta takatyhjennyksen suojusta (kuva12.A) 

ja kiinnitä takatyhjennyksen läppäkorkki  (kuva12.B) tarkoituksenmukaisiin  aukkoihin, varmistaen sen vakaus.

3. Malleissa, joissa on mahdollisuus 

sivutyhjennykseen: varmista, että  sivutyhjennyksen suojus (kuva12.C) on  laskettu alas ja lukittu turvavivulla (kuva12.D). Irrota sitten takatyhjennyksen läppäkorkki:

1. Nosta takatyhjennyksen suojusta (kuva12.A).

2. Nosta takatyhjennyksen läppäkorkkia 

irrottamalla sen aukoista (kuva12.B). c. Esivalmistelut leikkausta varten ja ruohon silppuamiseen (silppuamistoiminto):

1. Nosta takatyhjennyksen suojusta (kuva13.A) ja 

aseta läppäkorkki (kuva13.B) poistoaukkoon.

2. Malleissa, joissa on mahdollisuus 

sivutyhjennykseen: varmista, että  sivutyhjennyksen suojus (kuva12.C) on laskettu  alas ja lukittu turvavivulla (kuva12.D). Läppäkorkin irrottamiseksi:

1. Nosta takatyhjennyksen suojusta (kuva13.A).

2. Irrota läppäkorkki (kuva13.B).

d. Esivalmistelut leikkausta varten ja ruohon tyhjentämiseksi maahan sivusta:

1. Nosta takatyhjennyksen suojusta (kuva14.A) ja 

aseta läppäkorkki (kuva14.B) poistoaukkoon.

2. Työnnä turvavipua kevyesti (kuva14.C) ja nosta 

sivutyhjennyksen suojusta (kuva14.D).

3. Laita sivutyhjennyksen läppäkorkki 

paikoilleen (kuva14.E).

4. Sulje sivutyhjennyksen suojus 

(kuva15.D) siten, että sivutyhjennyksen  läppäkorkki (kuva14.E) on lukittu. Irrota sitten sivutyhjennyksen läppäkorkki:

5. Työnnä turvavipua kevyesti (kuva14.C) ja nosta 

sivutyhjennyksen suojusta (kuva14.D).

6. Irrota sivutyhjennyksen läppäkorkki (kuva14.E).

Läppäkorkin irrottamiseksi:

1. Nosta takatyhjennyksen suojusta (kuva14.A).

2. Irrota läppäkorkki (kuva14.B).FI - 7

6.1.3 Leikkuukorkeuden säätö

Säädä leikkuukorkeutta osoitetulla tavalla (kappale 5.7).

6.1.4 Kädensijan korkeuden säätö

Suorita toimenpide leikkuuväline paikoillaan. Kädensijaa voidaan säätää 3 eri asentoon, jotka on osoitettu kädensijan juuressa  olevassa osoittimessa (kuva15.A). Kädensijan korkeuden muuttamiseksi, käytä  sen molemmilla puolilla olevia vipuja (kuva15.B)  (Tyyppi "I" - "II"),  ja pidä niitä paikoillaan. Vie kädensija varovaisesti haluamallesi  korkeudelle ja vapauta em. vivut. Myös työasennossa kädensija on mahdollista  kääntää suljettuun asentoon.

6.2 TURVALLISUUSTARKASTUKSET

Suorita seuraavat turvallisuustarkastukset ja tarkasta,  että tulokset vastaavat taulukoissa annettuja. Suorita turvallisuustarkastukset aina ennen käyttöä.

6.2.1 Yleinen turvatarkastus

Kohde Tulos Kahvat Puhtaat, kuivat Kädensija Kiinnitetty oikein ja  tiukasti laitteeseen. Leikkuuväline Puhdas, ei vahingoittunut tai kulunut. Takatyhjennyksen  suojus, keruusäkki Ehjät. Ei vahinkoa.  Asennettu oikein. Sivutyhjennyksen  suojus, sivutyhjennyksen  läppäkorkki Ehjät. Ei vahinkoa.  Asennettu oikein. Moottorin jarrutusvipu / leikkuuväline Vivun on pystyttävä  liikkumaan vapaasti,  ei pakottamalla, ja  vapautettaessa sen on palauduttava automaattisesti ja  nopeasti perusasentoon. Käynnistysnaru Käynnistysnarun  tulee olla ehjä. Laitteessa ja leikkuuvälineessä  olevat ruuvit/mutterit Kiristetty kunnolla  (ei löystyneet). Sähköjohdot ja  sytytystulpan johto Ehjät kipinöiden  syntymisen estämiseksi. Sytytystulpan kupu Ehjä ja oikein asennettu  sytytystulpan päälle. Laite Ei vahingoittumisen tai  kulumisen merkkejä.

6.2.2 Laitteen toimintatesti

2. Vapauta moottorin 

jarrutusvipu / leikkuuväline.

2. Vipujen tulee palata

automaattisesti ja  nopeasti neutraaliin asentoon, moottorin  tulee sammua ja  leikkuuvälineen  on pysähdyttävä  muutaman  sekunnin sisällä.

2. Pyörät saavat laitteen 

kulkemaan eteenpäin.

3. Pyörät pysähtyvät ja 

laiteen eteneminen  pysähtyy. Testiajo Ei poikkeavaa tärinää. Ei poikkeavaa ääntä. Jos mikä tahansa tuloksista poikkeaa seuraavis- sa taulukoissa osoitetuista arvoista, älä käytä laitetta! Toimita laite huoltokeskukseen laitekohtaisia tarka- stuksia ja korjaustoimenpiteitä varten.

HUOMAUTUS Suorita käynnistys tasaisella pinnalla, jossa ei ole esteitä tai pitkää ruohoa.

6.3.1 Mallit manuaaliseen käynnistykseen

1. Kylmäkäynnistyksessä: vie kaasutin asentoon 

"ryyppy" päällä (kuva6.A) (jos paikalla).

2. Vedä moottorin jarrutusvipua / leikkuuvälinettä 

kädensijan suuntaan (kuva16.A). HUOMAUTUS Moottorin jarrutusvipua / leikkuuvälinettä tulee pitää vedettynä moottorin pysähtymisen estämiseksi.

3. Tartu käynnistyskahvaan ja käynnistä 

moottori vetämällä käynnistysnarusta  päättäväisesti (kuva16.B).

4. Käynnistyksen jälkeen käännä kaasutin 

täysille kierroksille (jos paikalla).FI - 8 HUOMAUTUS Ryypyn käyttö moottori kuumana voi liata sytytystulpan ja aiheuttaa moottorin epäsäännöllistä toimintaa.

6.3.2 Mallit joissa on sähköinen painikkeella

toimiva käynnistyksen ohjaus

1. Aseta toimitettu akku tarkoituksenmukaiseen 

moottorissa olevaan paikkaan  (kuva17.A.1 / 17.A.2). (noudata moottorin  käyttöoppaassa annettuja ohjeita). Joihinkin malleihin kuuluu moottori jossa akku,  jota ei ole mahdollista irrottaa (kuva17.A.3).

2. Aseta avain (jos paikalla) (kuva17.B).

3. Vedä moottorin jarrutusvipua / leikkuuvälinettä 

kädensijan suuntaan (kuva17.C). Moottoreissa (kuva17.A.3),  akun  lataustason  merkkivalo (1) syttyy palamaan tai vilkkuu 5 se- kunnin ajan osoittaen: 

• Merkkivalo palaa = akun lataus on riittävä

• Merkkivalo vilkkuu = akku on melkein tyhjä

• Merkkivalo sammunut = akku on lähes ko- konaan  tyhjä.  Noudata  moottorin  käyttö- oppaassa annettuja ohjeita hätälatausta varten ulkoisen USB-laturin kautta (ei toi- miteta laitteen ohella). HUOMAUTUS Moottorin jarrutusvipua / leikkuuvälinettä tulee pitää vedettynä moottorin pysähtymisen estämiseksi.

4. Paina käynnistyspainiketta ja pidä sitä 

painettuna moottorin käynnistymiseen asti.  (kuva17.D). Moottoreissa (kuva17.A.3), akun lataustason merkkivalo  (1) sammuu. Moottoriin liittyviä lisätietoja varten, noudata moottorin  ohjekirjassa annettuja ohjeita.

TÄRKEÄÄ Työskentelyn aikana säilytä aina turvaetäisyys leikkuuvälineeseen, jonka kädensijan pituus takaa.

6.4.1 Ruohon leikkuu

1. Aloita eteneminen ja ruohon leikkuu.

2. Säädä etenemisnopeutta ja leikkuukorkeutta (kappale 

5.7) nurmikon kunnon (ruohon korkeus, tiiviys ja  kosteus) ja leikattavan ruohomäärän mukaan.

3. Nurmikon ulkonäkö on kauniimpi, jos leikkuukorkeus 

on aina sama ja leikkuu suoritetaan kahteen  eri suuntaan vuorotellen (kuva19.0). Silputtaessa tai tyhjennettäessä ruohoa takakautta:

• vältä leikkaamasta suurta määrää ruohoa.  Älä ikinä leikkaa enempää kuin 1/3 ruohon  kokonaiskorkeudesta yhdellä kertaa (kuva18.0).

• Pidä runkoa aina puhtaana (kappale 7.4.2). Sivusta tyhjennys: suosittelemme suunnittelemaan  reitin niin, ettet joudu tyhjentämään leikattua ruohoa  siihen osaan nurmikkoa, joka pitää vielä leikata.

6.4.2 Ohjeita kauniin nurmikon ylläpitämiseksi

• Jotta nurmikko pysyisi kauniina, vihreänä ja pehmeänä,  on se leikattava säännöllisesti. Nurmikko saattaa  koostua erilaisista ruohotyypeistä. Jos nurmikkoa  leikataan säännöllisesti eniten kasvavat silloin ruohot,  joilla on paljon juuria ja jotka muodostavat tasaisen  ruohomaton; jos toisaalta leikataan harvoin kasvavat  eniten korkeat ja villit ruohot (apilat, päivänkakkarat  jne.). Leikkuutiheys tulee määritellä ruohon kasvun  mukaan, välttäen liiallista kasvua leikkuiden välillä.

• Hyvin hoidetun nurmikon ihanteellinen ruohon korkeus  on noin 4-5 cm ja yhdellä leikkuukerralla ei ole tarpeen  poistaa enempää kuin 1/3 kokonaiskorkeudesta.  Suorita ruohon leikkuu kaksi kertaa, mikäli ruoho  on erittäin korkeaa. Ensimmäinen leikkuu tulee  suorittaa leikkuuväline maksimikorkeudella ja  toinen halutulla korkeudella seuraavana päivänä.

• Liian matala leikkaus aiheuttaa nurmikkoon repeämiä  ja ohentumista, aiheuttaen läikikkään ulkonäön.

• Kuumalla ja kuivalla kaudella kannattaa  pitää ruoho hieman pidempänä. Näin  vähennetään maaperän kuivumista.

• On aina parempi leikata ruoho nurmikon ollessa  kuiva. Älä leikkaa märkää ruohoa. Tämä saattaa  heikentää pyörivän leikkuuvälineen tehokkuutta, koska  ruoho tarttuu ja aiheuttaa repeämiä nurmikkoon.

• Leikkuuvälineiden tulee olla ehjät ja terävät,  niin että leikkaus on tarkka eikä revi ruohon  päitä, mikä aiheuttaa niiden kellastumisen.

6.4.3 Keruusäkin tyhjentäminen

Kun keruusäkki täyttyy liikaa (kuva1.H) , ruohon keräys  ei ole enää tehokasta ja ruohonleikkurin ääni muuttuu. Kun kyseessä on keruusäkki sisällön ilmaisulaitteella: Nostettu = tyhjä. Laskettu = täynnä. Työskentelyn aikana, leikkuuvälineen liikkuessa,  ilmaisin pysyy nostettuna niin kauan kuin  keruusäkki pystyy vastaanottamaan leikattua  ruohoa. Kun ilmaisin laskee alas, se tarkoittaa, että  keruusäkki on täyttynyt ja se on tyhjennettävä. Keruusäkin irrottamiseksi ja tyhjentämiseksi:

1. Vapauta moottorin jarrutusvipu / 

leikkuuväline (kuva20.A).

2. Odota leikkuuvälineen pysähtymistä.FI - 9

3. Ainostaan säkillä tyyppi "II"

• Nosta takatyhjennyksen suojusta (kuva11.B).

4. Tartu kahvasta ja irrota keruusäkki 

pitämällä sitä suorassa asennossa.

Laitteen pysäyttämiseksi:

1. Vapauta moottorin jarrutusvipu / 

leikkuuväline (kuva20.A).

2. Odota leikkuuvälineen pysähtymistä.

Kun laite on pysäytetty kuluu useampi sekunti ennen kuin leikkuuväline pysähtyy. Moottori saattaa olla kuuma heti sammuttamisen jälkeen. Älä koske. Palovammojen vaara. TÄRKEÄÄ Pysäytä aina laite:

• Liikuttaessa työskentelyalueiden välillä.

• Kun ylitetään alueita joilla ei kasva ruohoa.

• Joka kerta kun esteen ylittämistä vaaditaan.

• Ennen leikkuukorkeuden säätämistä.

• Joka kerta, kun irrotat tai asennat takaisin keruusäkin.

• Joka kerta, kun irrotat tai asennat takaisin takatyhjennyksen läppäkorkin (jos varusteena).

• Joka kerta, kun irrotat tai asennat takaisin sivutyhjennyksen läppäkorkin (jos varusteena).

1. Pysäytä laite (kappale 6.5).

2. Irrota sytytystulpan kupu (kuva 24.A).

3. Paina kielekettä (kuva 24.B) ja ota virta-avain 

pois (kuva 24.C) (Mallit joissa on sähköinen  painikkeella toimiva käynnistyksen ohjaus).

4. Anna moottorin jäähtyä ennen laitteen 

asettamista säilytystiloihin.

5. Suorita puhdistus (kappale 7.4).

6. Tarkista, ettei paikalla ole löystyneitä tai 

vahingoittuneita osia. Tarpeen vaatiessa vaihda vahingoittuneet osat ja kiristä  mahdollisesti löystyneet ruuvit ja pultit. TÄRKEÄÄ Joka kerta kun laitetta ei käytetä tai se jätetään ilman valvontaa:

• Irrota sytytystulpan kupu (kuva 24.A).

• Irrota avain (kuva 24.C) tai akku (malleissa joissa on sähköinen painikkeella toimiva käynnistyksen ohjaus).

Noudatettava turvallisuusmääräykset on ku- vattu luvussa 2. Noudata tarkalleen kyseisiä ohjeita estääksesi vakavia riskitilanteita tai vaaroja. Ennen laitteessa suoritettavia tarkastuksia, puh- distusta tai huolto-/säätötoimenpiteitä:

• Varmista, että kaikki liikkuvat osat ovat pysähdyksissä.

• Odota, että moottori on jäähtynyt kunnolla.

• Irrota sytytystulpan kupu (kuva 24.A).

• Irrota avain (kuva 24.C) tai akku (malleissa joissa on sähköinen painikkeella toimiva käynnistyksen ohjaus).

• Lue vastaavat käyttöohjeet.

• Käytä sopivaa vaatetusta, työkäsineitä ja suojalaseja.

• Toimenpiteiden suoritustiheydet ja tyypit on annettu  "Huoltotaulukossa". Taulukon tarkoituksena on auttaa  säilyttämään laite tehokkaana ja turvallisena. Siinä  on esitelty tärkeimmät toimenpiteet sekä niiden  kaikkien suoritustiheydet. Suorita vastaava toimenpide  ensimmäiseksi vastaantulevan määräajan yhteydessä.

• Ei-alkuperäisten ja/tai väärin asennettujen varaosien  ja lisävarusteiden käyttö voi vaikuttaa negatiivisesti  laitteen toimintaan ja turvallisuuteen. Valmistaja  ei vastaa kyseisten tuotteiden aiheuttamista  vahingoista, onnettomuuksista tai vammoista.

• Alkuperäiset varaosat toimitetaan huoltokorjaamoiden  ja valtuutettujen jälleenmyyjien toimista. TÄRKEÄÄ Kaikki huolto- ja säätötoimenpiteet joita ei ole kuvattu tässä käyttöoppaassa on suoritettava jälleenmyyjän tai ammattitaitoisen huoltokeskuksen toimesta.

7.2 POLTTOAINEEN LISÄÄMINEN

Aseta laite vaaka-asentoon ja tukevasti maahan. Polttoaineen lisääminen on tehtävä kone pysäytettynä ja sytytystulpan kupu irrotettuna. Lisää polttoainetta moottorin käyttöoppaassa osoitetulla  tavalla ja varotoimenpiteitä noudattamalla. Koneissa, jotka voidaan varastoida pystysuun- nassa (luku 9.1) on polttoainesäiliö, jossa on polttoai- netason osoitin. Älä täytä säiliötä yli tason osoittimen pohjan (kuva21.A). TÄRKEÄÄ Vältä kaatamasta bensiiniä moottorin tai laitteen muoviosille, koska ne saattavat vahingoittua. Puhdista välittömästi kaikki vahingossa muoviosille mennyt bensiini. Takuu ei kata muoviosille tapahtuneita vahinkoja, jotka johtuvat bensiinistä. HUOMAUTUS Polttoaine on pilaantuvaa eikä sitä saa säilyttää säiliössä yli 30 vuorokautta. Ennen laitteen varastointia pitkäksi ajaksi, täytä säiliö polttoaineella, joka riittää viimeiseen käyttöön (luku 9).

7.3 MOOTTORIÖLJYN TARKASTAMINEN

/ LISÄÄMINEN Tarkasta/lisää moottoriöljyä moottorin käyttöoppaassa  osoitetulla tavalla ja varotoimenpiteitä noudattamalla. Laitteen hyvän toiminnan ja pitkän käyttöiän takaamiseksi  on hyvä vaihtaa moottoriöljy säännöllisin väliajoin  moottorin käyttöoppaassa osoitettuina aikoina. Varmista, että öljytaso palautetaan ennen  kuin laitetta käytetään uudelleen.FI - 10

Jokaisen käyttökerran jälkeen, suorita puhdistus  noudattamalla seuraavia ohjeita.

7.4.1 Laitteen puhdistus

• Varmista aina, että ilmanottoaukot ovat puhtaat.

• Älä käytä voimakkaita nesteitä rungon puhdistamisessa.

• Vähentääksesi tulipalon riskiä puhdista laite  ja erityisesti moottori ruohonjäänteistä,  lehdistä tai liiallisesta rasvasta.

• Pese kone huolellisesti vedellä okaisen  leikkuukerran jälkeen.

7.4.2 Leikkuuvälinekokonaisuuden puhdistus

• Poista ruohon jäänteet ja kura rungon sisäpuolelta.  Näin ehkäiset niiden kuivumisen mikä saattaa  vaikeuttaa laitteen käynnistämistä.

• Jos laitteen alapuolelle on tehtävä toimenpiteitä, kallista  laitetta ainoastaan moottorin ohjekirjassa osoitetulle  sivulle noudattaen mukana tulevia ohjeita. Varmista  laitteen vakaus ennen toimenpiteisiin ryhtymistä. Jos kyseessä on tyhjennys sivusta tai takaa: jos asennettu, irrota tyhjennyksen läppäkorkki. Leikkuuvälinekokonaisuuden pesemiseksi  sisäpuolelta, toimi seuraavasti:

1. Irrota keruusäkki.

2. Liitä vesijohto sille tarkoitettuun liittimeen (kuva22.A).

3. Laske leikkuukorkeus asentoon kokonaan alas.

4. Pysyttele aina ruohonleikkurin kädensijan takana.

5. Käynnistä moottori.

Maalatun rungon sisäpuolen maalaus saattaa irrota ajan  kuluessa leikatun ruohon hankaavan vaikutuksen vuoksi.  Tässä tapauksessa korjaa halkeillut kohdat uudella  maalilla, jossa ruosteenestoainetta. Näin estät ruosteen  muodostumisen, joka saattaa syövyttää metallia.

7.4.3 Säkin puhdistus

1. Tyhjennä keruusäkki.

2. Ravistele sitä saadaksesi ruoho- ja multajäämät pois.

3. Pese, tyhjennä ja aseta se siten että se pääsee 

kuivumaan mahdollisimman nopeasti.

7.5 MUTTERIT JA KIINNITYSRUUVIT

Varmista aina, että ruuvit ja mutterit ovat tiukasti kiinni,  jotta laite olisi aina turvallinen ja käyttövalmis.

Akku toimitetaan malleissa joissa on sähköinen  painikkeella toimiva käynnistyksen ohjaus.  Akun kestoon, lataukseen, varastointiin ja  huoltoon liittyviä ohjeita varten, noudata  moottorin käyttöoppaassa annettuja ohjeita. Moottoreissa (kuva17.A.3) akku ei vaadi latausta. Se  voidaan ladata vain hätätapauksissa ulkoisen USB- laturin kautta (ei toimiteta laitteen ohella). Noudata  moottorin käyttöoppaassa annettuja ohjeita.

7.7 SÄÄTIMEN KAAPELIN SÄÄTÖ

Tämä säätö on tarpeen kun vipu (kuva23.A)  ei pysy asennossa «

TÄRKEÄÄ Säätö on suoritettava moottori sammutettuna. Vipu (kuva23.A) asennossa « », käännä  kaapelin säädintä (kuva23.B) nuolen osoittamaan  suuntaan sen verran, että vipu jää paikoilleen.

8. YLIMÄÄRÄINEN HUOLTO

Ennen laitteessa suoritettavia tarkastuksia, puh- distusta tai huolto-/säätötoimenpiteitä:

• Varmista, että kaikki liikkuvat osat ovat pysähdyksissä.

• Odota, että moottori on jäähtynyt kunnolla.

• Irrota sytytystulpan kupu (kuva24.A).

• Irrota avain (kuva 24.C) tai akku (malleissa joissa on sähköinen painikkeella toimiva käynnistyksen ohjaus).

• Lue vastaavat käyttöohjeet.

• Käytä sopivaa vaatetusta, työkäsineitä ja suojalaseja.

Tylsä leikkuuväline repii ruohon ja  aiheuttaa nurmikon kellastumisen. Älä koske leikkuuvälineeseen ennen kuin virta-avain on irrotettu ja leikkuuväline on kokonaan pysähtynyt. Kaikki leikkuuvälineitä koskevat toimenpiteet (irrotus, teroitus, tasapainotus, korjaus, uudelleenki- innitys ja/tai vaihto) ovat vaativia toimenpiteitä, jotka vaativat oikeiden työkalujen käytön lisäksi erityi- spätevyyttä. Turvallisuuden vuoksi suosittelemme, että nämä toimenpiteet suoritetaan tähän erikoistuneessa huoltokeskuksessa. Vaihdata vialliset, vääntyneet tai kuluneet leikkuuvälineet yhdessä niiden ruuvien kanssa, jotta tasapainoisuus säilytetään.FI - 11 TÄRKEÄÄ Käytä aina alkuperäisiä leikkuulaitteita, joissa on taulukossa "Tekniset tiedot" annettu koodi. Jatkuvan tuotekehityksen vuoksi yllämainitut "Tekniset  tiedot" taulukossa annetut leikkuuvälineet saatetaan  ajan kuluessa vaihtaa toisiin, mutta leikkuuvälineet  pysyvät aina keskenään vaihtokelpoisina ja  käyttöturvallisuuden kannalta samanarvoisina.

1. Käynnistä moottori ulkoilmassa pitämällä sitä 

minimikierroksilla pysähtymiseen saakka niin, että  kaikki kaasuttimessa oleva polttoaine kuluu.

2. Anna moottorin jäähtyä.

3. Irrota sytytystulpan kupu (kuva24.A).

4. Irrota avain (kuva 24.C) tai akku (malleissa joissa on 

sähköinen painikkeella toimiva käynnistyksen ohjaus).

5. Puhdista laite huolella (kappale 7.4).

6. Tarkista, ettei laitteessa esiinny vahinkoja. Ota 

tarvittaessa yhteyttä valtuutettuun huoltokeskukseen.

• Kuivaan ympäristöön.

• Sääolosuhteilta suojaan.

• Mahdollisesti pressulla peitettynä.

• Paikkaan, johon lapset eivät pääse.

• Varmista, että avaimet tai huollossa käytetyt työkalut  on poistettu.

9.1 VARASTOINTI PYSTYSUUNNASSA

Tarpeen vaatiessa, jotkut mallit (ks. teknisten  tietojen taulukko) voidaan varastoida  pystysuunnassa (kuva25.0). Älä varastoi konetta pystysuunnassa jos säiliö on täytetty yli polttoaineen tason osoittimen pohjan (kuva22.A). Toimi seuraavasti:

1. Laske runko leikkuukorkeudelle “3” (kappale 5.7).

2. Työasennossa, käytä kädensijan molemmilla 

puolilla olevia vipuja (kuva15.B) (Tyyppi  "I" - "II"),  ja pidä niitä paikoillaan.

3. Taita kädensijan suljettuun asentoon

4. Nosta laitteen etuosaa (kuva25.0).

Aseta laite niin, että leikkuuväline on kohti seinää tai hyvin peitetty ja niin ettei laitteesta ole vaaraa sen osuessa vaikka vahingossa henkilöihin, lapsiin tai eläimiin. Älä varastoi laitetta kulma-asentoon joka ylittää pystysuunnan (90°); muussa tapauksessa bensiini voi tulla ulos polttoaineen säiliöstä. Älä yritä varastoida laitteita pystyasentoon jos niitä ei ole suunniteltu tätä tarkoitusta varten.

10. LIIKUTTAMINEN JA KULJETUS

Aina kun laitetta on tarpeen liikuttaa,  nostaa, kuljettaa tai kallistaa:

• Pysäytä laite (kappale 6.5).

• Varmista, että kaikki liikkuvat osat ovat pysähdyksissä.

• Irrota sytytystulpan kupu (kuva24.A).

• Irrota avain (kuva 24.C) tai akku (malleissa joissa on  sähköinen painikkeella toimiva käynnistyksen ohjaus).

• Käytä paksuja työhanskoja.

• Ota kiinni laitteesta sellaisista kohdista,  joista saa tukevan otteen huomioiden  laitteen painon ja sen jakautumisen.

• Huolehdi, että mukana on riittävä määrä henkilöitä  huomioiden laitteen painon ja kuljetusvälineen tai paikan  ominaisuudet, johon laite viedään tai josta se haetaan

• Varmista, ettei laitteen liikuttaminen aiheuta  vahinkoja tai loukkaantumisia. Kun laitetta kuljetetaan ajoneuvolla tai perävaunulla:

• Käytä kestäviä, riittävän leveitä ja pitkiä ramppeja.

• Lastaa laite moottori sammutettuna, sitä työntämällä,  käyttämällä riittävä määrä henkilöitä.

• Laske alas leikkuuvälineiden kokonaisuus (kappale 5.7).

• Asemoi se siten, ettei siitä aiheudu vaaraa.

• lukitse se kunnolla kuljetusajoneuvoon köysiä tai ketjuja  käyttämällä, jotta se kaatumista voitaisiin estää. Älä kuljeta laitteita pystysuunnassa jos ne voi- daan varastoida pystysuuntaan.

11. HUOLTO JA KORJAUS

Käyttöopas sisältää kaikki laitteen käyttöön ja käyttäjän  suorittamaan oikeaan perushuoltoon tarvittavat ohjeet.  Kaikki säätö- ja huoltotoimenpiteet, joita ei ole kuvattu  tässä ohjekirjassa tulee suorittaa jälleenmyyjän tai jonkin  muun huoltokeskuksen toimesta, joka tuntee laitteen ja  jolla on erityistyökalut niin, että työ suoritetaan oikein  ja säilytetään laitteen alkuperäinen turvallisuustaso. Epäsopivissa paikoissa tai epäpätevien  henkilöiden suorittamat toimenpiteet saavat  takuun ja valmistajan vastuun raukeamaan.

• Vain valtuutetut huoltokorjaamot suorittavat  korjaus- ja huoltotöitä takuun puitteissa.

• Valtuutetut huoltokorjaamot käyttävät vain alkuperäisiä  varaosia. Alkuperäiset varaosat ja varusteet on  kehitetty tarkoituksenmukaisesti laitteille.

• Ei-alkuperäisiä varaosia ja varusteita ei hyväksytä.  Ei-alkuperäisten varaosien ja varusteiden käyttö  vaarantaa laitteen turvallisuutta ja vapauttaa valmistajan kaikesta velvollisuudesta tai vastuusta.

Takuuehdot on tarkoitettu yksinomaan  kuluttajille, eli ei ammattikäyttäjille. Takuu kattaa kaikki takuuajan aikana syntyvät materiaali-  ja valmistusviat, jotka on varmistettu jälleenmyyjän  tai erikoistuneen huoltokeskuksen toimesta. Takuun soveltaminen rajoittuu viallisena pidetyn  osan korjaamiseen tai vaihtamiseen.FI - 12 On hyvä jättää laite kerran vuodessa  valtuutettuun huoltokeskukseen turvalaitteiden  huoltoa, apua ja tarkastusta varten. Takuun soveltaminen edellyttää  koneen säännöllistä huoltoa. Käyttäjän on noudatettava huolellisesti kaikkia liitteenä  annetussa dokumentaatiossa olevia ohjeita. Takuu ei kata vahinkoja, jotka syntyvät  seuraavista seikoista:

• Liitteenä annettuun dokumentaatioon  ei ole tutustuttu (Käyttöohjeet).

• Huolimattomuus, laiminlyönti.

• Ulkoinen syy (salamanisku, iskut, vieraiden  esineiden paikallaolo koneessa) tai onnettomuus.

• Käyttö ja asennus on suoritettu väärin tai  niitä ei sallita valmistajan toimesta.

• Puutteellinen huolto.

• Laitteen muuttaminen.

• Alkuperäisiä varaosia ei ole käytetty  (mukautetut kappaleet).

• Jos on käytetty varaosia, joita valmistaja  ei ole toimittanut tai hyväksynyt. Lisäksi tämä takuu ei kata:

• Määräaikaisia/ylimääräisiä huoltotoimenpiteitä  (kuvattu käyttöoppaassa).

• Kulutusmateriaalien normaalia kulumista,  kuten voimansiirtohihnat, leikkuulaitteet,  valot, pyörät, turvapultit ja kaapeloinnit.

• Normaalia kulumista.

• Laitteen ulkoista kulumista, joka johtuu sen käytöstä.

• Aineita, öljyä, bensiiniä, rasvaa.

• Leikkuulaitteiden kannattimia.

• Ylimääräisiä maksuja, jotka liittyvät mahdollisesti  takuun aktivointiin, kuten laitteen siirto käyttäjän luo,  laitteen kuljetus jälleenmyyjälle, varusteiden vuokraus  laitteen käytön sijaan tai huoltopyyntö ulkoiselle  yritykselle huoltotoimenpiteiden suorittamista varten. Polttomoottoreiden takuut, paitsi "ST" moottorit,  taataan moottorin valmistajan antamalla takuulla  heidän määrittäminä määräaikoina ja ehdoilla. Käyttäjää suojaa omassa maassa voimassa olevat  lait. Käyttäjän omassa maassa voimassa olevia  oikeuksia ei millään tavoin rajoiteta tällä takuulla.

Toimenpide Tiheys Huomautuksia LAITE Kaikkien kiinnitysten tarkastus Ennen jokaista käyttöä kappale 7.5 Turvallisuustarkastukset / Ohjainten tarkastus  (sisältäen turvakahvan) Ennen jokaista käyttöä kappale 6.2 Tarkista takatyhjennyksen / sivutyhjennyksen suojukset. Ennen jokaista käyttöä kappale 6.2.1 Tarkista keruusäkki, sivutyhjennyksen läppäkorkki. Ennen jokaista käyttöä kappale 6.2.1 Leikkuuvälineen tarkastus Ennen jokaista käyttöä kappale 6.2.1 Yleinen puhdistus ja tarkastus Jokaisen käytön jälkeen kappale 7.4 Laitteessa esiintyvien mahdollisten vahinkojen tarkastus. Ota  tarvittaessa yhteyttä valtuutettuun huoltokeskukseen. Jokaisen käytön jälkeen - Säätimen kaapelin säätö ** kappale 7.7 Leikkuuvälineen vaihto - kappale 8.1 *** MOOTTORI Polttoaineen tason tarkastus/lisäys Ennen jokaista käyttöä kappale 

Moottoriöljyn tarkastaminen / lisääminen Ennen jokaista käyttöä kappale 

Ilmansuodattimen tarkistus ja puhdistus * * Sytytystulpan kosketusten tarkastus ja puhdistus * * Sytytystulpan vaihtaminen * * Akun lataus * kappale 7.6 * * Tutustu moottorin käyttöoppaaseen. ** Toimenpide tulee suorittaa kun ensimmäiset toimintahäiriöt esiintyvät *** Toimenpide, jonka saa suorittaa joko jälleenmyyjä tai erikoistunut huoltokeskusFI - 13

14. VIKOJEN PAIKANNUS

Jos viat jatkuvat sen jälkeen kun olet suorittanut yllämainitut toimenpiteet, ota yhteyttä jälleenmyyjään.

VIKA MAHDOLLINEN SYY KORJAUSTOIMENPIDE

1. Moottori ei käynnisty 

tai ei pysy käynnissä. Käynnistysmenettely on väärä. Noudata ohjeita (katso kappale 6.3). Moottorissa ei ole öljyä tai bensiiniä. Tarkista öljyn ja bensiinin taso. Sytytystulppa likainen tai elektrodien  välinen etäisyys väärä. Tarkista sytytystulppa (Tutustu  moottorin käyttöoppaaseen). Ilmansuodatin tukossa. Puhdista ja/tai vaihda suodatin (Tutustu moottorin käyttöoppaaseen). Kaasutus ei toimi oikein. Ota yhteyttä valtuutettuun huoltokeskukseen. Bensiiniä ei ole tyhjennetty  ruohonleikkurista viimeisen  kauden lopussa. Kelluke voi olla jumittunut. Tutustu moottorin käyttöoppaaseen ja ota  yhteys valtuutettuun huoltokeskukseen.

epäsäännöllisesti,  moottorilla ei ole  tehoa tai se pysähtyy  käytön jälkeen. Ilmansuodatin tukossa. Puhdista ja/tai vaihda suodatin (Tutustu moottorin käyttöoppaaseen). Sytytystulppa likainen tai elektrodien  välinen etäisyys väärä. Tarkista sytytystulppa (Tutustu  moottorin käyttöoppaaseen). Kaasutus ei toimi oikein. Ota yhteyttä valtuutettuun huoltokeskukseen.

3. Moottori on jumittunut. Käynnistyskahvaa on käytetty 

useaan kertaan sytytin kytkettynä. Tutustu moottorin käyttöoppaaseen. Manuaalista käynnistyskahvaa  on käytetty toistuvasti  sytytystulpan kupu irrotettuna. Aseta sytytystulpan kupu paikoilleen  ja yritä käynnistää moottori. (Tutustu moottorin käyttöoppaaseen).

4. Leikattua ruohoa 

ei enää kerätä  ruohonkeruusäkkiin. Leikkuuväline on osunut vieraaseen  esineeseen ja saanut iskun. Pysäytä moottori ja irrota sytytystulpan kupu. Tarkista mahdolliset vahingot ja ota  yhteyttä huoltopalveluun leikkuuvälineen  mahdollista vaihtoa varten (kappale 8.1). Rungon sisäpuoli on likainen. Puhdista rungon sisäpuoli helpottaaksesi  ruohon poistoa keruusäkin  suuntaan (kappale 7.4.2).

on vaikeaa. Leikkuuvälineen kunto on huono. Ota yhteyttä huoltopalveluun leikkuuvälineen  teroitusta tai vaihtoa varten.

6. Liiallista melua ja/tai 

tärinää työstön aikana. Vahingoittunut tai löystyneitä osia Leikkuuvälineessä oleva tappi  on irronnut paikaltaan. Pysäytä laite ja irrota sytytystulpan  johto (kuva24.0). Tarkista mahdolliset vauriot Tarkista onko laitteessa  löystyneitä osia ja kiristä ne Tarkistuta laite, suorita osien  vaihdot tai korjaustoimenpiteet  valtuutetussa huoltokeskuksessa. Leikkuuvälineen kiinnitys löystynyt  tai  leikkuuväline vahingoittunut. Pysäytä moottori ja irrota  sytytystulpan kupu (kuva24.0). Ota yhteys huoltokeskukseen tarkistusta,  vaihtoa tai korjausta varten (kappale 8.1).FI - 14

Vaihtoehtoisena keruusäkille, hienontaa ruohon  pieneksi silpuksi ja jättää sen nurmikkoon (laitteet  joissa on kyseinen valmius) (kuva26.0).FR - 1

FI (Alkuperäisten ohjeiden käännös)

2. Vakuuttaa omalla vastuullaan, että kone: Kävellen

ohjattava ruohonleikkuri/ ruohonleikkuu a) Tyyppi / Perusmalli c) Sarjanumero d) Moottori : räjähdysmoottori

3. On yhdenmukainen seuraavien direktiivien

asettamien vaatimusten kanssa: e) Sertifiointiyritys

4. Viittaus harmonisoituihin standardeihin

g) Mitattu äänitehotaso h) Taattu äänitehotaso

n) Teknisten asiakirjojen laatimiseen valtuutettu henkilö:
