NÁVOD K OBSLUZE Twinclip 950 VR STIGA

Sekačka se stojící obsluhou

UPOZORNĚNÍ: před použitím stroje si pozorně přečtěte tento návod k použití.

ČESKY - Překlad původního návodu k používání  ..........................................................................

[2]  Jmenovitý výkon  [3]  Maximální rychlost činnosti motoru  [4]  Hmotnost stroje s prázdnou nádrží  [5]  Šířka sečení v cm  [7]  Kód sekacího zařízení [8]  Úroveň akustického tlaku (max.) [9]  Nepřesnost měření [10]  Úroveň naměřeného akustického výkonu  (max.) [11]  Úroveň zaručeného akustického výkonu  [12]  Úroveň vibrací (max.)

[13]  VOLITELNÁ PŘÍSLUŠENSTVÍ

[14]  Sada pro Mulčování [15] MOŽNOSTI [16] Skladování ve svislé poloze (*) Hmotnostní rozsah závisí  na   namontovaném typu  motoru a  konguraci modelu. * Ohledně uvedeného údaje, vycházejte  z hodnoty uvedené na identifikačním  štítku stroje. ** s "Vibe Control System" 

2. Aktivirajte polugu 

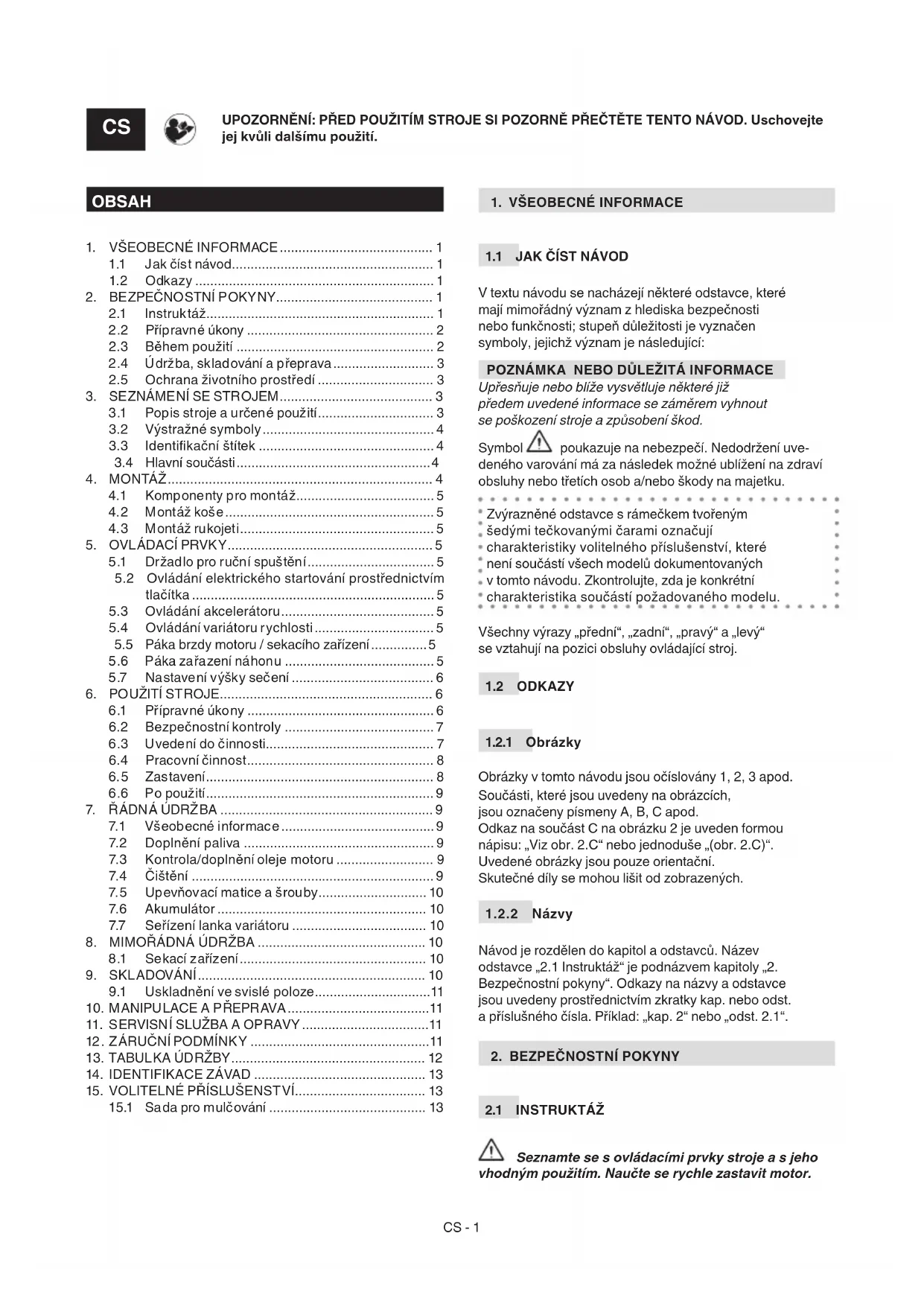

UPOZORNĚNÍ: PŘED POUŽITÍM STROJE SI POZORNĚ PŘEČTĚTE TENTO NÁVOD. Uschovejte jej kvůli dalšímu použití. OBSAH

V textu návodu se nacházejí některé odstavce, které  mají mimořádný význam z hlediska bezpečnosti  nebo funkčnosti; stupeň důležitosti je vyznačen  symboly, jejichž význam je následující: POZNÁMKA NEBO DŮLEŽITÁ INFORMACE Upřesňuje nebo blíže vysvětluje některé již předem uvedené informace se záměrem vyhnout se poškození stroje a způsobení škod. Symbol   poukazuje na nebezpečí. Nedodržení uve- deného varování má za následek možné ublížení na zdraví  obsluhy nebo třetích osob a/nebo škody na majetku. Zvýrazněné odstavce s rámečkem tvořeným  šedými tečkovanými čarami označují  charakteristiky volitelného příslušenství, které  není součástí všech modelů dokumentovaných  v tomto návodu. Zkontrolujte, zda je konkrétní  charakteristika součástí požadovaného modelu. Všechny výrazy „přední“, „zadní“, „pravý“ a „levý“  se vztahují na pozici obsluhy ovládající stroj.

Obrázky v tomto návodu jsou očíslovány 1, 2, 3 apod. Součásti, které jsou uvedeny na obrázcích,  jsou označeny písmeny A, B, C apod. Odkaz na součást C na obrázku 2 je uveden formou  nápisu: „Viz obr. 2.C“ nebo jednoduše „(obr. 2.C)“. Uvedené obrázky jsou pouze orientační.  Skutečné díly se mohou lišit od zobrazených.

Návod je rozdělen do kapitol a odstavců. Název  odstavce „2.1 Instruktáž“ je podnázvem kapitoly „2. Bezpečnostní pokyny“. Odkazy na názvy a odstavce  jsou uvedeny prostřednictvím zkratky kap. nebo odst.  a příslušného čísla. Příklad: „kap. 2“ nebo „odst. 2.1“.

Seznamte se s ovládacími prvky stroje a s jeho vhodným použitím. Naučte se rychle zastavit motor.

•   5.1  Držadlo pro ruční spuštění p. 5
•   5.2  Ovládání elektrického startování prostřednictvím  tlačítka p. 5
•   5.3  Ovládání akcelerátoru p. 5
•   5.4  Ovládání variátoru rychlosti p. 5
•   5.5  Páka brzdy motoru / sekacího zařízení p. 5
•   5.6  Páka zařazení náhonu p. 5
•   5.7  Nastavení výšky sečení p. 6

  15.1  Sada pro mulčování .......................................... 13CS - 2 Neuposlechnutí varování a pokynů může způsobit požár a/nebo vážná ublížení na zdraví.

• Nikdy nepřipusťte, aby stroj používaly děti nebo  osoby, které nejsou dokonale seznámeny s  pokyny. Zákony v jednotlivých zemích upřesňují  minimální předepsaný věk pro uživatele.

• Stroj nesmíte nikdy používat, jste-li unaveni,  pokud je vám nevolno nebo v případě, že jste  užili léky, drogy, alkohol nebo jiné látky snižující  vaše reexní schopnosti a pozornost.

• Nepřevážejte děti ani jiné spolujezdce.

• Pamatujte, že obsluha nebo uživatel nese odpovědnost  za nehody a nepředvídané události způsobené jiným  osobám nebo na jejich majetku. Zhodnocení možných  rizik při práci na zvoleném terénu patří do odpovědnosti  uživatele, který je také odpovědný za přijetí všech  dostupných opatření k zajištění vlastní bezpečnosti  a také bezpečnosti jiných osob, zvláště na svazích,  nepravidelném, kluzkém a nestabilním terénu.

• V případě, že chcete postoupit nebo půjčit stroj  jiným osobám, ujistěte se, že se uživatel seznámí s  pokyny pro použití, uvedenými v tomto návodu.

Osobní ochranné prostředky (OOP)

• Používejte vhodný oděv, odolnou pracovní  obuv s protiskluzovou podrážkou a dlouhé  kalhoty. Nepracujte bosí nebo v otevřených  sandálech. Používejte chrániče sluchu.

• Použití chráničů sluchu může snížit schopnost  zaslechnout případná varování (křik nebo alarm).  Věnujte maximální pozornost dění v pracovním prostoru.

• Ve všech situacích, kdy existuje riziko pro  vaše ruce, používejte pracovní rukavice.

• Nemějte na sobě šály, pláště, náhrdelníky,  náramky, oděv s volnými částmi nebo oděv  se šňůrkami nebo kravatou ani jakékoli visící  nebo volné doplňky všeobecně, protože by se  mohly zachytit do stroje nebo do předmětů a  materiálů, které se nacházejí na pracovišti.

• Dlouhé vlasy vhodným způsobem sepněte. Pracovní prostor / Stroj

• Důkladně prohlédněte celý pracovní prostor a odstraňte  z něj vše, co by mohlo být vymrštěno strojem nebo by  mohlo poškodit sekací zařízení/otáčející se součásti  (kameny, větve, železné dráty, kosti apod.). Spalovací motor: palivo NEBEZPEČÍ!  Palivo je vysoce hořlavé.

• Palivo skladujte v příslušných homologovaných  nádobách určených k tomuto účelu, na  bezpečném místě, v dostatečné vzdálenosti  od zdrojů tepla nebo volného plamene.

• Nádoby nechávejte bez zbytků trávy, listí  nebo přebytečného mazacího tuku.

• Nenechávejte nádoby na pohonné látky v dosahu dětí.

• Nekuřte během plnění nebo doplňování paliva  ani při žádné manipulaci s palivem.

• Palivo doplňujte s použitím trychtýře, a  to pouze na otevřeném prostoru.

• Vyhněte se vdechování výparů paliva.

• Nesnímejte uzávěr palivové nádržky a nedoplňujte palivo  při zapnutém motoru nebo v případě, že je motor horký;

• Uzávěr palivové nádržky otevírejte pomalu a  nechte postupně uniknout vnitřní tlak.

• Nepřibližujte se k hrdlu palivové nádrže s  otevřeným ohněm kvůli kontrole jejího obsahu.

• Když palivo vyteče, nestartujte motor, ale vzdalte  stroj od prostoru, ve kterém se palivo vylilo, a  zabraňte tak možnosti vzniku požáru, dokud nedojde  k odpaření paliva a k rozptýlení výparů paliva.

• Okamžitě vyčistěte všechny stopy po  palivu vylitém na stroj nebo na zem.

• Vždy nasaďte zpět a dotáhněte uzávěry  palivové nádrže a nádoby s palivem.

• Nestartujte stroj na místě, kde bylo provedeno doplnění  paliva; startování motoru musí proběhnout v minimální  vzdálenosti 3 metrů od místa, kde se doplňovalo palivo;

• Zamezte kontaktu paliva s oděvy, a pokud se tak  stane, před spuštěním motoru se převlékněte.

• Nespouštějte motor v uzavřených prostorech, kde  se mohou hromadit nebezpečné výpary oxidu  uhelnatého. Startování musí probíhat venku  nebo v dobře větraném prostoru. Pamatujte  vždy na to, že výfukové plyny jsou jedovaté.

• Při startování stroje nesměřujte tlumič výfuku a tím  i výfukové plyny vůči vznětlivým materiálům.

• Nepoužívejte stroj v prostředí s rizikem výbuchu,  za přítomnosti hořlavých kapalin, plynů nebo  prachu. Elektrické nářadí způsobuje vznik jisker,  které mohou zapálit prach nebo výpary.

• Pracujte pouze při denním světle nebo při dobrém  umělém osvětlení a za dobré viditelnosti.

• Vzdalte osoby, děti a zvířata z pracovního prostoru. Je  třeba, aby byly děti pod dohledem dospělé osoby.

• Nepracujte, když je tráva mokrá, za deště a při riziku  bouře, zejména když je pravděpodobný výskyt blesků.

• Věnujte mimořádnou pozornost nepravidelnostem  terénu (hrboly, příkopy), svahům, skrytým  nebezpečím a přítomnosti případných překážek,  které by mohly omezovat viditelnost.

• Věnujte velkou pozornost blízkosti srázů, příkopů nebo  mezí. Když jedno z kol zajede za okraj nebo když  dojde k poklesnutí okraje, stroj se může převrátit.

• Šikmé trávníky by měly být sekány v příčném směru,  a nikdy ne směrem nahoru/dolů, a je nutné věnovat  zvýšenou pozornost změnám směru, ověřit své  postavení a ujistit se, aby se do kol nezapletly překážky  (kameny, větve, kořeny apod.), což by mohlo způsobit  boční posuvy nebo ztrátu kontroly nad strojem.

• Při použití stroje blízko silnice dávejte pozor na provoz.

• Aby se zabránilo riziku vzniku požáru, nenechávejte  stroj s ještě teplým motorem mezi listím, suchou  trávou nebo jiným hořlavým materiálem. Chování

• Věnujte pozornost použití zpětného chodu  nebo pohybu dozadu. Před zpětným chodem  i během něj se ohlédněte za sebe, abyste se  ujistili, že se tam nenacházejí překážky.

• Nikdy neběhejte, ale kráčejte.

• Nedovolte, aby vás sekačka tahala.

• Pokaždé udržujte ruce a nohy v bezpečné  vzdálenosti od sekacího zařízení, a to během  uvádění stroje do činnosti i během jeho použití.

• Upozornění: sekací zařízení se nadále  otáčí po dobu několika sekund i po jeho  vyřazení nebo po vypnutí motoru.CS - 3

• Vždy se zdržujte v dostatečné vzdálenosti  od výstupního otvoru.

• Nedotýkejte se součástí motoru, které se během  použití ohřívají. Hrozí riziko popálení! V případě zlomení nebo nehody během pracovní činnosti okamžitě zastavte motor a oddalte stroj, aby se zabránilo dalším škodám; v případě nehod s ublížením na zdraví třetím osobám okamžitě aplikujte postupy první pomoci, nejvhodnější pro danou situaci, a obraťte se na Zdravotní středisko ohledně potřebného ošetření. Odstraňte jakékoli úlomky, které by mohly způsobit škody a ublížení na zdraví osob nebo zvířat pone- chaných bez dozoru. Omezení použití

• Nikdy nepoužívejte stroj, když jsou poškozené  ochranné kryty, když chybí nebo nejsou správně  nasazené (sběrný koš, ochranný kryt bočního  výhozu nebo ochranný kryt zadního výhozu).

• Nepoužívejte stroj, když příslušenství/nástroje není/ nejsou nainstalováno/nainstalovány v určených místech.

• Nevypínejte, nevyřazujte a nedemontujte  přítomné bezpečnostní prvky/mikrospínače  ani je nevyřazujte z činnosti.

• Neměňte seřízení motoru ani jej neuvádějte do  činnosti na příliš vysokých otáčkách. Když je  motor ponechán v činnosti na velmi vysokých  otáčkách, zvyšuje se riziko ublížení na zdraví.

Provádění pravidelné údržby a správné skladování zajišťují  zachování bezpečnosti stroje a úrovně jeho výkonnosti. Údržba

• Nikdy nepoužívejte stroj, který má opotřebované  nebo poškozené součásti. Vadné nebo  opotřebované součásti musí být nahrazeny  a nikdy nesmí být opravovány.

• Abyste snížili riziko vzniku požáru, pravidelně  kontrolujte, že nedochází k úniku oleje a/nebo paliva.

• Během úkonů seřizování stroje věnujte pozornost  tomu, abyste zabránili uvíznutí prstů mezi pohybujícím  se sekacím zařízením a pevnými součástmi stroje. Úrovně hluku a vibrací, uvedené v tomto návodu, představují maximální hodnoty použití stroje. Použití nevyváženého sekacího prvku, příliš vysoká rychlost pohybu a chybějící údržba výrazně ovlivňují akustické emise a vibrace. Proto je třeba přijmout preventivní opatření pro odstranění možných škod způsobených vysokým hlukem a namáháním v důsledku vibrací; zajistěte údržbu stroje, používejte chrániče sluchu a během pracovní činnosti dělejte přestávky. Skladování

• Neodstavujte stroj s palivem v nádrži v místnosti,  ve které by výpary paliva mohly dosáhnout  plamene, jiskry nebo silného zdroje tepla.

• Za účelem omezení rizika požáru nenechávejte  nádoby s odpadovými materiály uvnitř místnosti.

2.5 OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Ochrana životního prostředí musí představovat  významný a prioritní aspekt použití stroje ve prospěch  občanského spolužití a prostředí, v němž žijeme.

• Vyvarujte se toho, abyste byli rušivým prvkem  ve vztahu s vašimi sousedy. Stroj používejte  výhradně v rozumné době (ne brzy ráno nebo pozdě  večer, kdy byste tím mohli rušit i jiné osoby).

• Důkladně dodržujte místní normy pro likvidaci obalů,  opotřebených součástí nebo jakéhokoli prvku se  silným dopadem na životní prostředí; tento odpad  nesmí být odhozen do běžného odpadu, ale musí  být oddělen a odevzdán do příslušných sběrných  středisek, která zajistí recyklaci materiálů.

• Důsledně dodržujte místní předpisy, týkající  se likvidace zbytkového materiálu.

• Při vyřazení stroje z provozu jej nenechávejte volně  v přírodě, ale obraťte se na sběrné středisko, které  je v souladu s platnými místními předpisy.

Jedná se o sekačku se stojící obsluhou. K hlavním součástem stroje patří motor, který  uvádí do činnosti sekací zařízení uzavřené  v ochranném krytu, kola a rukojeť. Obsluha je schopna obsluhovat stroj a používat  hlavní ovládací prvky tak, že se bude vždy  zdržovat za rukojetí, tedy v bezpečné vzdálenosti  od otáčejícího se sekacího zařízení. Vzdálení obsluhy od stroje způsobí zastavení motoru  a otáčejícího se zařízení v průběhu několika sekund.

3.1.1 Určené použití

Tento stroj je navržen a konstruován k sečení (a  sběru) trávy na zahradách a travnatých plochách  o rozloze úměrné sekací kapacitě, přičemž sekání  je prováděno za přítomnosti stojící obsluhy. Obecně lze říci, že tento stroj je určen pro:

1. Sečení trávy a její sběr do sběrného koše.

2. Sečení trávy a její vyhazování na zem 

ze zadní části (je-li součástí).

3. Sečení trávy a jej boční vyhazování (je-li součástí).

4. Sečení trávy, její posečení nadrobno a ponechání 

na terénu (mulčování - je-li součástí). Použití speciálního příslušenství, které je určeno  Výrobcem jako originální výbava, nebo příslušenství,  které lze zakoupit samostatně, umožňuje provést tuto  pracovní činnost v různých provozních režimech, které  jsou ilustrovány v tomto návodu, nebo v pokynech, které  jsou dodávány spolu s konkrétním příslušenstvím.

3.1.2 Nevhodné použití

Jakékoli jiné použití, které se liší od výše uvedených  použití, může být nebezpečné a může způsobit  ublížení na zdraví osob a/nebo škody na majetku. Do nevhodného použití patří (například, ale nejen):CS - 4

• Přeprava dalších osob na stroji, dětí nebo zvířat,  které by mohly spadnout a způsobit si tak vážná  zranění nebo ohrozit bezpečnost jízdy.

• Nechat se převážet strojem.

• Používání stroje k tažení nebo tlačení nákladů.

• Aktivace sekacího zařízení na úsecích  bez travnatého porostu.

• Používání stroje pro sběr listí nebo úlomků.

• Používání stroje pro úpravu živých plotů  nebo pro sečení netravnatých porostů.

• Používání stroje více než jednou osobou. DŮLEŽITÁ INFORMACE Nevhodné použití stroje bude mít za následek propadnutí záruky a odmítnutí jakékoli odpovědnosti ze strany Výrobce, přičemž všechny náklady vyplývající ze škod nebo ublížení na zdraví samotného uživatele nebo třetích osob ponese uživatel.

3.1.3 Druhy uživatelů

Tento stroj je určen k použití ze strany  spotřebitelů, tedy neprofesionální obsluhy. Je určen pro použití „domácími kutily“. DŮLEŽITÁ INFORMACE Stroj musí používat jediný člen obsluhy.

3.2 VÝSTRAŽNÉ SYMBOLY

Na stroji jsou uvedeny různé symboly (obr.2.0).  Jejich funkcí je připomenout obsluze chování,  které je třeba dodržovat, aby jej používala  s potřebnou pozorností a opatrností. Význam jednotlivých symbolů: Upozornění. Před použitím  stroje si přečtěte pokyny. Varování! Nevkládejte ruce ani nohy  do prostoru uložení sekacího zařízení.  Před provedením jakéhokoli úkonu  údržby nebo opravy odpojte konektor  svíčky a přečtěte si příslušné pokyny. Nebezpečí! Riziko vymrštění předmětů. Během použití zařízení  udržujte osoby mimo pracovní prostor. Nebezpečí! Riziko pořezání. Pohybující  se sekací zařízení.  Nevkládejte ruce ani  nohy do prostoru uložení sekacího zařízení. DŮLEŽITÁ INFORMACE Poškozené nebo již nečitelné výstražné štítky je třeba vyměnit. Požádejte o nové štítky ve vašem autorizovaném servisním středisku.

3.3 IDENTIFIKAČNÍ ŠTÍTEK

Na identikačním štítku jsou uvedeny tyto údaje (obr.1.0).

1. Úroveň akustického výkonu.

6. Název a adresa Výrobce.

8. Jmenovitý výkon a maximální 

rychlost činnosti motoru.

9. Hmotnost stroje s prázdnou nádrží v kg.

Přepište identikační údaje stroje na příslušná místa  na štítku, který je uveden na zadní straně obalu. DŮLEŽITÁ INFORMACE Identikační údaje uvedené na identikačním štítku výrobku uvádějte pokaždé, když se obrátíte na autorizovanou dílnu. DŮLEŽITÁ INFORMACE Příklad prohlášení o shodě se nachází na posledních stranách návodu.

Stroj je složen z několika základních částí,  které plní následující funkce (obr.1.0): A. Skříň: jedná se o ochranný kryt, který  ukrývá otáčející se sekací zařízení. B. Motor: zajišťuje pohyb sekacího zařízení  i náhon na kola (je-li součástí). C. Sekací zařízení: představuje  součást určenou k sečení trávy. D. Ochranný kryt zadního výhozu: představuje  bezpečnostní zařízení a zabraňuje vymršťování  případných cizích předmětů, zachycených  sekacím zařízením, daleko za stroj. E. Vychylovač zadního výhozu (je-li součástí): kromě vyhazování trávy dozadu na terén plní  také funkci bezpečnostní, a to tím, že zabraňuje  vymrštění případných cizích předmětů,  zachycených sekacím zařízením, daleko za stroj. F. Ochranný kryt bočního výhozu (je-li součástí): představuje bezpečnostní zařízení a zabraňuje  vymršťování případných cizích předmětů,  zachycených sekacím zařízením, daleko za stroj. G. Vychylovač bočního výhozu (je-li součástí): kromě bočního vyhazování trávy na terén plní  také funkci bezpečnostní, a to tím, že zabraňuje  vymrštění případných cizích předmětů,  zachycených sekacím zařízením, daleko za stroj. H. Sběrný koš: kromě sběru posečené trávy  plní také funkci bezpečnostní, a to tak, že  zabraňuje vymrštění případných cizích předmětů,  zachycených sekacím zařízením, daleko za stroj.

I. Rukojeť: jedná se o pracovní stanoviště 

obsluhy. Její délka zajistí, aby obsluha při  práci vždy udržovala bezpečnou vzdálenost  od otáčejícího se sekacího zařízení. J. Páka brzdy motoru / sekacího zařízení: páka  umožní spuštění a vypnutí motoru a současné  zapojení/odpojení sekacího zařízení. K. Páka zařazení náhonu: jedná se o páku, která  zařazuje náhon na kola a umožňuje pojezd stroje.

Bezpečnostní pokyny, které je třeba dodržovat během použití stroje, jsou popsány v kap. 2. DůsledněCS - 5 dodržujte uvedené pokyny, abyste se vyhnuli vážným rizikům a nebezpečím. Z přepravních a skladovacích důvodů některé  součásti stroje nejsou namontovány přímo ve  výrobním závodě., ale po vyjmutí z obalu je třeba  provést jejich montáž dle následujících pokynů. Rozbalení a dokončení montáže musí být prove- deno na rovné a pevné ploše s dostatečným prosto- rem pro manipulaci se strojem a s obaly a za použití vhodného nářadí. Nepoužívejte stroj dříve, než prove- dete pokyny uvedené v kapitole „MONTÁŽ“.

4.1 KOMPONENTY PRO MONTÁŽ

V obalu se nacházejí komponenty pro montáž.

1. Opatrně otevřete obal a dávejte pozor, 

abyste nepoztráceli součásti.

2. Přečtěte si dokumentaci, která se nachází 

v krabici, včetně tohoto návodu.

3. Vyjměte z krabice všechny nenamontované součásti.

4. Vyjměte stroj z krabice.

5. Krabici a obaly zlikvidujte v souladu 

s místní legislativou.

Koš je dodáván již sestavený. Ujistěte se, že jsou součásti správně  sestavené (obr.3.A) (Typ „I“ - „II“).

Opatrně otevřete rukojeť do pracovní polohy (obr.4.A). Vložte startovací lanko do spodních a horních  vodicích spirál a utáhněte matici (obr.4.B).

Umožňuje ruční startování motoru (obr.5.A).

Umožňuje elektrické startování  motoru (obr.5.B).

5.3 OVLÁDÁNÍ AKCELERÁTORU

Upravuje počet otáček motoru (obr.6.A). Polohy označené na štítku mají níže uvedený význam:

1. Plný plyn. Pro použití během provozu stroje.

2. Minimální.  Používá se během stání, 

pokud je motor dostatečně ohřátý.

3. Sytič je zapojen. Používá se pro 

startování motoru za studena. POZNÁMKA Za startování motoru za studena se považuje startování, které se provádí po uplynutí nejméně 5 minut od zastavení motoru nebo od doplňování paliva.

5.4 OVLÁDÁNÍ VARIÁTORU RYCHLOSTI

Variátor rychlosti umožní nastavit  rychlost pojezdu stroje (obr.7.A). Polohy označené na štítku mají níže uvedený význam:

1. Maximální rychlost.

2. Minimální rychlost.

DŮLEŽITÁ INFORMACE Přechod z jedné rychlosti ke druhé musí být proveden při zapnutém motoru a zařazeném náhonu. Nedotýkejte se ovládání variátoru při zastaveném motoru. Tato operace by mohla způsobit poškození variátoru. POZNÁMKA Když při ovládání v poloze « » nedochází k rozjezdu stroje, stačí přesunout ovládací páku do polohy « » a hned ji zas přesunout zpátky do polohy «

Páka umožní spuštění a vypnutí motoru a současné  zapojení/odpojení sekacího zařízení (obr.8.A). STOP 14356687/2 OPC (kontrola přítomnosti  obsluhy) Uvolnění páky:  zastavení motoru. (obr. 8.A)

5.6 PÁKA ZAŘAZENÍ NÁHONU

Zapojí náhon kol a umožní pojezd stroje.

1. Náhon je zařazen. Pojezd sekačky 

probíhá s pákou přitlačenou k rukojeti  (obr.8.B). K zastavení pojezdu  sekačky dojde po uvolnění páky. Spuštění pojezdu. (obr. 8.B)CS - 6 DŮLEŽITÁ INFORMACE Uvedení motoru do chodu musí být vždy provedeno s vyřazeným náhonem. DŮLEŽITÁ INFORMACE Aby se zabránilo poškození převodovky, netahejte stroj dozadu při zařazeném náhonu.

5.7 NASTAVENÍ VÝŠKY SEČENÍ

Snížením nebo nadzvednutím skříně se  tráva může sekat v různých výškách. Uvedený úkon proveďte při zastaveném sekacím zařízení.

• Nastavení Typu „I“. Nastavení výšky sekání se provádí stisknutím  tlačítka (obr.9.A) a nadzvednutím nebo  spuštěním skříně prostřednictvím držadla  (obr.9.B) až do požadované polohy.

• Nastavení Typu „II“. Nastavení výšky sečení se provádí pomocí páky (obr.9.C),  která zvyšuje nebo snižuje skříň do požadované polohy.

Bezpečnostní pokyny, které je třeba dodržovat během použití stroje, jsou popsány v kap. 2. Důsledně dodržujte uvedené pokyny, abyste se vyhnuli vážným rizikům a nebezpečím. DŮLEŽITÁ INFORMACE Pokyny pro motor a akumulátor (je-li součástí) naleznete v příslušných návodech.

Před zahájením pracovní činnosti je nezbytné  provést některé kontrolní a jiné úkony pro zajištění  maximální účinnosti a bezpečnosti práce. Uveďte stroj do vodorovné polohy tak,  aby byl dobře opřený o terén.

6.1.1 Doplňování oleje a benzinu

DŮLEŽITÁ INFORMACE Stroj je dodáván bez motorového oleje a paliva. Před prvním použitím stroje po jeho zakoupení  proveďte naplnění palivové nádrže palivem a   doplnění oleje podle pokynů a za dodržení opatření  uvedených v návodu k motoru a v odst.  7.2/7.3. Před každým použitím Zkontrolujte přítomnost paliva a hladinu oleje podle  pokynů uvedených v návodu k motoru a v odst. 7.2/7.3.

6.1.2 Příprava stroje pro pracovní činnost

POZNÁMKA Tento stroj umožňuje provést sečení trávníku různými způsoby; před zahájením pracovní činnosti je vhodné připravit stroj podle toho, jak hodláte provést sečení. a. Příprava pro sečení a sběr trávy do sběrného koše:

1. U modelů s možností bočního výhozu: Ujistěte 

se, že je ochranný kryt bočního výhozu (obr.10.A)  spuštěný a že je zajištěna pojistná páka (obr.10.B).

2. Vložte sběrný koš způsobem znázorněným na 

obrázku (obr.10.C). Umístěte boční kolíky do  vodicích lišt nacházejících se ve spodní části  rukojeti (obr.10.D) a zatlačte koš dopředu,  dokud neuslyšíte „cvaknutí“ (obr.10.E).

1. Nadzvedněte ochranný kryt zadního výhozu 

(obr.11.A) a správně zahákněte sběrný koš umístěním  bočních kolíků do vodicích lišt nacházejících  se ve spodní části rukojeti (obr.11.B). b. Příprava pro sečení trávy a její zadního výhozu:

1. Sejměte sběrný koš.

2. Nadzvedněte ochranný kryt zadního 

výhozu (obr.12.A), uchyťte vychylovač  zadního výhozu (obr.12.B) do otvorů  a ujistěte se o jeho stabilitě.

3. U modelů s možností bočního výhozu: 

Ujistěte se, že je ochranný kryt bočního  výhozu (obr.12.C) spuštěný a že je  zajištěna pojistná páka (obr.12.D). Při demontáži vychylovače bočního výhozu:

1. Nadzvedněte ochranný kryt 

zadního výhozu (obr.12.A).

2. Nadzvedněte vychylovač zadního výhozu 

a uvolněte jej z otvorů (obr.12.B). c. Příprava pro sečení trávy a její posečení nadrobno (funkce mulčování):

1. Nadzvedněte ochranný kryt zadního 

výhozu (obr.13.A) a zaveďte vychylovací  uzávěr (obr.13.B) do otvoru výhozu.

2. U modelů s možností bočního výhozu: Ujistěte 

se, že je ochranný kryt bočního výhozu (obr.12.C)  spuštěný a že je zajištěna pojistná páka (obr.12.D). K odstranění víka vychylovače:

1. Nadzvedněte ochranný kryt 

zadního výhozu (obr.13.A).

2. Vytáhněte vychylovací uzávěr (obr.13.B).

d. Příprava pro sečení trávy a její boční výhoz:

1. Nadzvedněte ochranný kryt zadního 

výhozu (obr.14.A) a zaveďte vychylovací  uzávěr (obr.14.B) do otvoru výhozu.

2. Mírně zatlačte pojistnou páku (obr.14.C) a zvedněte 

ochranný kryt bočního výhozu (obr.14.D).

3. Vložte vychylovač bočního výhozu (obr.14.E).

4. Znovu zavřete ochranný kryt bočního 

výhozu (obr.14.D) tak, aby byl vychylovač  bočního výhozu (obr.14.E) zajištěn. Při demontáži vychylovače bočního výhozu:CS - 7

5. Mírně zatlačte pojistnou páku (obr.14.C) a zvedněte 

ochranný kryt bočního výhozu (obr.14.D).

6. Uvolněte vychylovač bočního výhozu (obr.14.E).

K odstranění víka vychylovače:

1. Nadzvedněte ochranný kryt 

zadního výhozu (obr.14.A).

2. Vytáhněte vychylovací uzávěr (obr.14.B).

6.1.3 Nastavení výšky sečení

Nastavte maximální výšku sekání,  jak je uvedeno v (odst. 5.7).

6.1.4 Nastavení výšky rukojeti

Uvedený úkon proveďte při zastaveném sekacím zařízení. Výška  rukojeti  je  nastavitelná  do  3  různých  poloh,  označených indikátorem ve spodní části rukojeti (obr.16.A). Pro  změnu  výšky  rukojeti  použijte  obě  páky  na  stranách  rukojeti  (obr.15.B)  (Typ  „I“  -  „II“)    a  podržte  je  v  potřebné  poloze. Opatrně  přemístěte  rukojeť  do  požadované  výšky  a  uvolněte obě páky. Z pracovní polohy je také možné složit rukojeť  do polohy  zavření.

6.2 BEZPEČNOSTNÍ KONTROLY

Proveďte bezpečnostní kontroly a zkontrolujte, zda  výsledky odpovídají informacím uvedeným v tabulkách. Bezpečnostní kontroly proveďte před každým použitím.

6.2.1 Celková bezpečnostní kontrola

Předmět Výsledek Držadla Čistá, suchá. Rukojeť Správně upevněna a  pevně uchycena na stroji. Sekací zařízení Čisté, nepoškozené  a neopotřebované. Ochranný kryt zadního  výhozu; sběrný koš Neporušené. Žádné  poškození. Jsou  namontovány správně. Ochranný kryt bočního  výhozu; vychylovač  bočního výhozu Neporušené. Žádné  poškození. Jsou  namontovány správně. Páka brzdy motoru /  sekacího zařízení Páka se musí pohybovat  volně, nenásilně a  při uvolnění se musí  automaticky a rychle vrátit  do neutrální polohy. Startovací lanko Lanko musí být  neporušené. Šrouby/matice na stroji  a na sekacím zařízení Řádně utažené  (nepovolené). Kabely elektrického  rozvodu a kabel  zapalovací svíčky Neporušené pro  zabránění vzniku jisker. Konektor zapalovací svíčky Neporušený a správně  namontovaný na svíčce. Stroj Žádné stopy po poškození  nebo opotřebení.

6.2.2 Funkční zkouška stroje

brzdy motoru /  sekacího zařízení.

1. Sekací zařízení se 

automaticky a rychle  vrátit do neutrální  polohy, musí dojít k  vypnutí motoru a k  zastavení sekacího  zařízení v průběhu  pár sekund.

přestane pojíždět. Zkušební řízení Žádná poruchová vibrace. Žádný neobvyklý zvuk. Když se kterýkoli z výsledků odlišuje od informací uvedených v následujících tabulkách, nepoužívejte stroj! Obraťte se na středisko servisní služby za účelem provedení potřebných kontrol a případné opravy.

6.3 UVEDENÍ DO ČINNOSTI

POZNÁMKA Uvádění do činnosti provádějte na rovném povrchu bez překážek a vysoké trávy.

6.3.1 Modely s držadlem a

manuálním startováním

1. V případě spuštění za studena: uveďte 

akcelerátor do polohy zapojeného “Choke”  (sytič) (obr.6.A) (je-li součástí).

2. Zatáhněte páku brzdy motoru / sekacího 

zařízení směrem k rukojeti (obr.16.A).CS - 8 POZNÁMKA Brzdová páka motoru / sekacího zařízení musí být udržována zatažená, aby se zabránilo zastavení motoru.

3. Uchopte spouštěcí držadlo a nastartujte motor 

prudkým zatažením za startovací lanko (obr.16.B).

4. Po spuštění uveďte akcelerátor do polohy 

plného režimu (je-li součástí). POZNÁMKA Použití ovládacího prvku sytiče „Choke“ při již teplém motoru může způsobit zanesení svíčky a nepravidelný chod.

6.3.2 Modely s ovládáním elektrického

startování prostřednictvím tlačítka

1. Vložte dodaný akumulátor do určeného prostoru 

na motoru (obr.17.A.1 / 17.A.2). (a postupujte  dle pokynů uvedených v návodu k motoru). U některých modelů je k dispozici  motor s nevyjímatelným integrovaným  akumulátorem (obr.17.A.3).

2. Vložte bezpečnostní klíč (je-li součástí)(obr.17.B).

3. Zatáhněte páku brzdy motoru / sekacího 

zařízení směrem k rukojeti (obr.17.C). U  motorů  (obr.17.A.3)  se  kontrolka  stavu  nabi- tí akumulátoru (1) rozsvítí  nebo bliká po dobu  5  sekund, což znamená: 

• Kontrolka  svítí  =  akumulátor je  dostateč- ně nabitý

• Kontrolka bliká = akumulátor je téměř vy- bitý

• IKontrolka  nesvítí  =  akumulátor  je  úplně  vybitý. Postupujte podle pokynů  obsaže- ných v návodu k obsluze motoru pro nou- zové  dobíjení  prostřednictvím  externího  nabíjecího  zařízení  USB  (není  součástí  dodávky). POZNÁMKA Brzdová páka motoru / sekacího zařízení musí být udržována zatažená, aby se zabránilo zastavení motoru.

4. Stiskněte tlačítko ke spuštění a podržte 

DŮLEŽITÁ INFORMACE Během pracovní činnosti udržujte bezpečnostní vzdálenost od sekacího zařízení, vymezenou délkou rukojeti.

1. Zahajte rozjezd a sečení travnatého porostu.

2. Nastavte rychlost pojezdu a výšku sečení (odst. 

5.7) s ohledem na stav trávníku (výška, hustota a  vlhkost trávy) a množství odstraňované trávy.

3. Trávník bude mít lepší vzhled v případě, 

že bude vždy posečen do stejné výšky a  střídavě ve dvou směrech (obr.19.0). V případě použití systému mulčování nebo vyhazování trávy zezadu:

• Pokaždé zabraňte odstraňování příliš  velkého množství trávy. Nikdy neodstraňujte  více než jednu třetinu celkové výšky trávy  při jednom průjezdu (obr.18.0).

• Udržujte skříň stále čistou (odst. 7.4.2). V případě bočního výhozu: doporučuje se provést  pojezd tak, aby se zabránilo vyhazování již posečené  trávy na část trávníku, která má být teprve posečena.

6.4.2 Rady pro udržení pěkného vzhledu trávníku

• Aby si trávník zachoval pěkný vzhled a aby zůstal  zelený a měkký, je třeba jej pravidelně sekat. Trávník  může být tvořen rostlinami různých druhů. Při častém  sečení budou lépe růst rostliny s četnými kořeny, které  tvoří pevnou přikrývku; když bude sečení naopak  méně časté, dojde k převážnému růstu vysokých a  plevelných rostlin (jetel, kopretiny apod.). Pravidelnost  sečení musí být úměrná růstu trávy, aby tráva mezi  po sobě následujícími sečeními nevyrostla příliš.

• Optimální výška trávy u dokonale udržovaného  trávníku je 4-5 cm a jedním sečením by neměla  být odstraněna více než jedna třetina celkové  výšky. Pokud je tráva příliš vysoká, je lepší provést  sečení nadvakrát s denní přestávkou; poprvé se  sekacími zařízeními v nejvyšší poloze a podruhé  již se sekacími zařízeními v požadované výšce.

• Příliš nízké sečení způsobuje vytrhávání  a prořídnutí travnatého porostu,  charakterizované „skvrnitým" vzhledem.

• V období většího sucha a tepla je vhodné udržovat trávu  o něco vyšší, aby se tak předešlo vysychání trávníku.

• Trávu je třeba sekat, když je trávník dokonale suchý.  Nesekejte mokrou trávu; mohlo by to způsobit snížení  účinnosti rotačního zařízení následkem trávy, která se  na něm zachytává, a vytrhávání travnatého porostu;

• Sekací zařízení musí být neporušená a správně  naostřená, aby bylo možné dosáhnout  rovného střihu bez roztřepení stébel trávy,  které vede k zežloutnutí jejich konců.

6.4.3 Vyprázdnění sběrného koše

Když je sběrný koš (obr.1.H) naplněný příliš, sběr trávy  přestává být účinný a dochází ke změně hluku sekačky. V případě sběrného koše se zařízením pro signalizaci jeho obsahu:CS - 9 Zvednuté = prázdný. Spuštěné = plný. Během pracovní činnosti s pohybujícím se sekacím  zařízením zůstane signalizátor zvednutý, dokud  je koš schopen přijímat posekanou trávu; když  dojde k jeho spuštění dolů, znamená to, že je koš  naplněn a je třeba provést jeho vyprázdnění. Pro sejmutí a vyprázdnění sběrného koše:

1. Uvolněte páku brzdy motoru / 

sekacího zařízení (obr.20.A).

2. Vyčkejte na zastavení sekacího zařízení.

3. Pouze s košem Typu „II“

• Nadzvedněte ochranný kryt zadního výhozu  (obr.11.B).

4. Uchopte rukojeť a sejměte sběrný koš, a to tak, 

že jej budete udržovat ve vzpřímené poloze.

1. Uvolněte páku brzdy motoru / 

sekacího zařízení (obr.20.A).

2. Vyčkejte na zastavení sekacího zařízení.

Po zastavení stroje je třeba počkat několik sekund na zastavení sekacího zařízení. Bezprostředně po vypnutí by motor mohl být vel- mi teplý. Nedotýkejte se jej. Hrozí nebezpečí popálení. DŮLEŽITÁ INFORMACE Stroj vždy zastavte:

• Během přesunů mezi jednotlivými pracovními prostory.

• Při překonávání netravnatých povrchů.

• Pokaždé, když je třeba překonat překážku.

• Před nastavováním výšky sekání.

• Při každém sejmutí nebo zpětném nasazení sběrného koše.

• Při každém sejmutí nebo zpětném nasazení vychylovače zadního výhozu (je-li součástí).

• Při každém sejmutí nebo zpětném nasazení vychylovače bočního výhozu (je-li součástí).

3. Stiskněte jazýček (obr.24.B) a vyjměte 

klíč podmiňovacího signálu (obr.24.C)  (modely s ovládáním elektrického  startování prostřednictvím tlačítka). 

4. Před umístěním stroje v jakémkoli 

prostředí nechte vychladnout motor.

5. Proveďte vyčištění (odst. 7.4).

6. Zkontrolujte, zda žádné součásti nejsou 

uvolněné nebo poškozené. Dle potřeby  vyměňte poškozené součásti a utáhněte  případné uvolněné šrouby a svorníky. DŮLEŽITÁ INFORMACE Při každém opuštění stroje a jeho ponechání bez dozoru:

• Odpojte konektor zapalovací svíčky (obr.24.A).

• Vyjměte klíč (obr.24.C) nebo akumulátor (u modelů s ovládáním elektrického startování prostřednictvím tlačítka).

Bezpečnostní pokyny, které je třeba dodržovat během použití stroje, jsou popsány v kap. 2. Důsledně dodržujte uvedené pokyny, abyste se vyhnuli vážným rizikům a nebezpečím. Před provedením jakékoli kontroly, čištění nebo údržby/seřizování na stroji:

• Ujistěte se, že jsou všechny pohybující se součásti úplně zastavené.

• Počkejte, až motor dostatečně vychladne.

• Odpojte konektor zapalovací svíčky (obr.24.A).

• Vyjměte klíč (obr.24.C) nebo akumulátor (u modelů s ovládáním elektrického startování prostřednictvím tlačítka).

• Přečtěte si příslušné pokyny.

• Používejte vhodný oděv, pracovní rukavice a ochranné brýle.

• Intervaly údržby a jednotlivé úkony jsou shrnuty v  tabulce „Tabulka údržby“. Níže uvedená tabulka má za  úkol vám pomoci při udržování účinnosti a bezpečnosti  vašeho stroje. Jsou v ní uvedeny základní úkony a  interval, po kterém má být každý z nich proveden.  Proveďte příslušný úkon podle toho, který ze dvou  termínů pro provedení údržby nastane jako první.

• Použití neoriginálních náhradních dílů a příslušenství  a/nebo jejich nesprávná montáž by mohly mít  negativní dopad na činnost a na bezpečnost  stroje. Výrobce odmítá jakoukoli odpovědnost v  případě nehody, ublížení na zdraví osob a škod  na majetku, způsobených uvedenými výrobky.

• Originální náhradní díly jsou dodávány dílnami  servisní služby a autorizovanými prodejci. DŮLEŽITÁ INFORMACE Všechny úkony údržby a seřizování, které nejsou popsány v tomto návodu, musí být provedeny vaším Prodejcem nebo Specializovaným střediskem.

Uveďte stroj do vodorovné polohy tak,  aby byl dobře opřený o terén. Doplnění paliva musí probíhat při zastaveném stroji a s odpojeným konektorem zapalovací svíčky. Doplnění paliva proveďte podle pokynů a za  dodržení opatření uvedených v návodu k motoru. Stroje s možností skladování ve svislé poloze (kap. 9.1) se vyznačují palivovou nádrží s indikátorem hladiny paliva. Nenaplňujte nádrž nad spodní část indikátoru hladiny (obr.21.A).CS - 10 DŮLEŽITÁ INFORMACE Zabraňte rozlití benzinu na plastové součásti motoru nebo stroje; zabráníte tak jejich poškození a v případě, že k vylití dojde, okamžitě očistěte každou stopu po rozlitém benzinu. Záruka se nevztahuje na poškození plastových součástí, která byla způsobena benzinem. POZNÁMKA Palivo se kazí a nesmí zůstat v nádrži po dobu delší než 30 dní. Před uskladněním na delší dobu nalijte do nádrže takové množství paliva, které postačí k dokončení posledního použití (kap. 9).

7.3 KONTROLA/DOPLNĚNÍ OLEJE MOTORU

Doplnění oleje motoru proveďte podle pokynů a za  dodržení opatření uvedených v návodu k motoru. Pro zajištění správné činnosti a dlouhé životnosti stroje  je dobrým zvykem pravidelně měnit olej motoru podle  intervalů uvedených v Návodu k samotnému motoru. Před opětovným použitím stroje se ujistěte,  že jste obnovili hladinu oleje.

Po každém použití vyčistěte dle níže uvedených pokynů.

7.4.1 Čištění stroje

• Pokaždé se ujistěte, že jsou otvory pro nasávání  vzduchu volné a nejsou ucpané úlomky.

• Nepoužívejte agresivní kapaliny pro čištění skříně.

• Abyste snížili riziko požáru, udržujte stroj, zejména  motor, bez zbytků trávy, listí a přebytečného maziva.

• Po každém sečení důkladně umyjte stroj vodou.

7.4.2 Čištění montážního celku sekacího zařízení

• Odstraňte zbytky trávy a bahna, nahromaděné  uvnitř skříně, aby se zabránilo jejich zaschnutí,  které by mohlo ztížit následné startování.

• V případě, že by bylo třeba zajistit přístup ke  spodní části, nakloňte stroj výhradně na stranu  uvedenou v návodu k motoru a postupujte dle  uvedených pokynů. Před provedením zákroku  jakéhokoli druhu se ujistěte o stabilitě stroje. V případě bočního nebo zadního výhozu: pokud  je nainstalován, vyjměte vychylovač výhozu. Při mytí vnitřku montážního celku sekacího  zařízení postupujte níže uvedeným způsobem:

1. Sejměte sběrný koš.

2. Připojte hadici s vodou k příslušné přípojce (obr.22.A).

U modelů s lakovanou vnitřní částí skříně může časem  dojít k odlupování laku následkem abrazivního působení  sečené trávy; v takovém případě proveďte neodkladný  zásah a obnovte lak antikorozním nátěrem, abyste  předešli tvorbě rzi, která by mohla korodovat kov.

1. Vyprázdněte sběrný koš.

3. Umyjte jej, opláchněte a uložte 

Udržujte dotažení matic a šroubů, abyste si mohli  být stále jisti bezpečným fungováním stroje.

Akumulátor je dodáván u modelů s ovládáním  elektrického startování prostřednictvím tlačítka. Pokyny  týkající se výdrže, dobíjení, skladování a  údržby  akumulátoru jsou uvedeny v návodu k motoru. U motorů (obr.17.A.3). není třeba akumulátor dobíjet.  Pouze v nouzových případech jej lze dobít pomocí exter- ního nabíjecího zařízení USB (není součástí dodávky).  Údržby akumulátoru jsou uvedeny v návodu k motoru.

7.7 SEŘÍZENÍ LANKA VARIÁTORU

Toto seřízení je potřebné v případě, že má páka  (obr.23.A) tendenci nezůstat v dané poloze «

DŮLEŽITÁ INFORMACE Seřízení musí být provedeno při vypnutém motoru. S pákou (obr.23.A) v poloze « » otáčejte  seřizovacím šroubem (obr.23.B) lanka ve směru  vyznačeném šipkou pouze v takovém rozsahu, který  je potřebný k tomu, aby páka zůstala v dané poloze.

Před provedením jakékoli kontroly, čištění nebo údržby/seřizování na stroji:

• Ujistěte se, že jsou všechny pohybující se součásti úplně zastavené.

• Počkejte, až motor dostatečně vychladne.

• Odpojte konektor zapalovací svíčky (obr.24.A).

• Vyjměte klíč (obr.24.C) nebo akumulátor (u modelů s ovládáním elektrického startování prostřednictvím tlačítka).

• Přečtěte si příslušné pokyny.

• Používejte vhodný oděv, pracovní rukavice a ochranné brýle.

Špatně nabroušené sekací zařízení způsobuje  vytrhávání trávy a zežloutnutí trávníku.CS - 11 Nedotýkejte se sekacího zařízení, pokud nebyl vyjmutý klíč a dokud sekací zařízení není úplně zasta- vené. Všechny úkony týkající se sekacích zařízení (demontáž, ostření, vyvažování, oprava, zpětná montáž a/nebo výměna) představují velice náročné práce, které vyžadují specické znalosti a použití příslušného vyba- vení; z bezpečnostních důvodů je proto zapotřebí, aby byly pokaždé provedeny ve Specializovaném středisku. Poškozené, ohnuté nebo opotřebované sekací zařízení nechte vždy vyměnit jako celek spolu s příslušnými šrouby, aby bylo zachováno vyvážení. DŮLEŽITÁ INFORMACE Vždy používejte originální sekací zařízení, označené kódem uvedeným v tabulce „Technické parametry“. Vzhledem k vývoji výrobku by mohla být sekací  zařízení uvedená v tabulce „Technické parametry“  mezitím vyměněna za jiná s obdobnými vlastnostmi  vzájemné zaměnitelnosti a bezpečnosti provozu.

Když je třeba stroj uskladnit:

1. Nastartujte motor a nechte jej běžet při volnoběžných 

otáčkách až do jeho zastavení, aby spotřeboval  veškeré palivo, které zůstalo v karburátoru.

4. Vyjměte klíč (obr.24.C) nebo akumulátor 

(u modelů s ovládáním elektrického  startování prostřednictvím tlačítka).

5. Důkladně očistěte stroj (odst. 7.4).

6. Zkontrolujte, zda stroj neutrpěl škody. V případě 

potřeby se obraťte na autorizované servisní středisko.

• Chráněný před povětrnostními vlivy.

• Dle možností přikrytý plachtou.

• Na místě, které není přístupné dětem.

• Poté, co jste se ujistili  o vyjmutí klíče a odložení  nářadí použitého při údržbě.

9.1 USKLADNĚNÍ VE SVISLÉ POLOZE

V případě potřeby mohou být některé  modely (viz Tabulka technických parametrů)  skladovány ve svislé poloze (obr.25.0). Neskladujte stroj ve svislé poloze s nádrží naplněnou nad spodní částí indikátoru hladiny paliva (obr.22.A). Postupujte níže uvedeným způsobem:

1. Spusťte skříň do polohy sečení “3” (odst. 5.7).

2. Pro změnu výšky rukojeti z pracovní polohy 

použijte obě páky na stranách rukojeti (obr.15.B)  (Typ „I“ - „II“)  a podržte je v potřebné poloze.

3. Opatrně složte rukojeť do polohy zavření.

4. Nadzvedněte přední část stroje (obr.25.0).

Stroj uskladněte tak, aby sekací zařízení zůstalo nasměrováno na stěnu nebo aby bylo vhodně zakryté, aby nepředstavovalo nebezpečí v případě styku s osobami, dětmi nebo zvířaty, včetně náhodného nebo nečekaného styku. Stroj neskladuje v poloze s větším úhlem, než je úhel odpovídající svislé poloze (90°); v opačném případě by mohlo dojít k úniku paliva z palivové nádrže. Nepokoušejte se o přípravu pro uskladnění ve svislé poloze u těch strojů, které nebyly navrženy pro tento účel.

10. MANIPULACE A PŘEPRAVA

Při příležitosti každé manipulace se strojem,  jeho zvedání, přepravě nebo naklánění:

• zastavte stroj (odst. 6.5).

• Ujistěte se, že jsou všechny pohybující  se součásti úplně zastavené.

• Odpojte konektor zapalovací svíčky (obr.24.A).

• Vyjměte klíč (obr.24.C) nebo akumulátor  (u modelů s ovládáním elektrického  startování prostřednictvím tlačítka).

• Použijte silné pracovní rukavice.

• Uchopte stroj v místech, která umožňují bezpečný úchop,  a mějte přitom na paměti hmotnost stroje a její rozložení.

• Použijte počet osob úměrný hmotnosti stroje  a charakteristikám přepravního prostředku  nebo místa, do kterého má být stroj umístěn  nebo ze kterého má být odebrán.

• Ujistěte se, že při pohybu stroje nedochází  ke vzniku škod nebo zranění. Při přepravě stroje na kamionu nebo přívěsu je třeba:

• Použít přístupové rampy, které jsou  odolné, dostatečně široké a dlouhé.

• Stroj nakládejte s vypnutým motorem tak, že jej  zatlačíte s použitím přiměřeného počtu osob.

• Spustit dolů montážní celek sekacího zařízení (odst. 5.7).

• Umístit stroj tak, aby nepředstavoval  pro nikoho nebezpečí.

• Řádně jej připevnit k přepravnímu prostředku lany  nebo řetězy, aby se zabránilo jeho převrácení. Stroje, které umožňují uskladnění ve svislé po- loze, v této poloze nepřevážejte.

11. SERVISNÍ SLUŽBA A OPRAVY

Tento návod poskytuje veškeré pokyny, potřebné  pro obsluhu stroje a pro správnou základní údržbu,  kterou může provádět uživatel. Všechny úkony  seřizování a údržby, které nejsou popsány v tomto  návodu, musí být provedeny vaším Prodejcem  nebo Specializovaným střediskem, které disponuje  znalostmi a vybavením, které je nutné pro správné  provedení potřebných prací při současném  zachování původní bezpečnostní úrovně stroje. Úkony prováděné u neautorizovaných organizací  nebo úkony prováděné nekvalikovaným personálemCS - 12 způsobí propadnutí jakékoli formy záruky a jakékoli  povinnosti nebo odpovědnosti Výrobce.

• Opravy a údržbu v záruce mohou provádět  výhradně autorizované servisní dílny.

• Autorizované servisní dílny používají výhradně  originální náhradní díly. Originální náhradní díly a  příslušenství byly vyvinuty specicky pro dané stroje.

• Neoriginální náhradní díly a příslušenství nejsou  schváleny; použití neoriginálních náhradních dílů a  příslušenství může ohrozit bezpečnost stroje a zbavuje  Výrobce jakékoli povinnosti nebo odpovědnosti.

12. ZÁRUČNÍ PODMÍNKY

Záruční podmínky jsou určeny výhradně pro  spotřebitele, tj. neprofesionální uživatele. Záruka se vztahuje na všechny vady materiálů a výroby,  které byly potvrzeny během záručního období vaším  Prodejcem nebo Specializovaným střediskem. Aplikace záruky je omezena na opravu nebo výměnu  komponentu, který je považován za vadný. Doporučuje se svěřit stroj jednou ročně autorizované  servisní dílně za účelem provedení údržby,  servisu a kontroly bezpečnostních zařízení. Aplikace záruky je podmíněna pravidelnou údržbou stroje. Uživatel bude muset pozorně sledovat všechny  pokyny dodané v přiložené dokumentaci. Záruka se nevztahuje na škody způsobené:

• Chybějícím seznámením s průvodní  dokumentací (Návody).

• Profesionálním použitím.

• Nepozorností, nedbalostí.

• Externí příčinou (blesk, nárazy, přítomnost  cizích těles uvnitř stroje) nebo nehodou.

• Použitím a montáží, které jsou nevhodné  nebo nejsou dovolené výrobcem.

• Nedostatečnou údržbou.

• Použitím neoriginálních náhradních  dílů (přizpůsobitelné díly).

• Použitím příslušenství, které nebylo  dodáno nebo schváleno výrobcem. Záruka se dále nevztahuje na:

• Úkony řádné/mimořádné údržby (popsané v návodu).

• Běžné opotřebení spotřebních materiálů,  jako jsou převodové řemeny, sekací zařízení,  světlomety, kola, pojistné šrouby a kabely.

• Zhoršení stavu stroje estetického  charakteru, způsobené jeho použitím.

• Látky, olej, benzin, mazací tuk.

• Držáky sekacích zařízení.

• Pomocné náklady případně související s aktivací záruky,  jako je například přesun k uživateli, přeprava stroje k  Prodejci, pronájem náhradních zařízení nebo přivolání  externí rmy pro provedení všech prací údržby. Záruku na tepelné motory s výjimkou motorů „ST“  poskytuje výrobce příslušného motoru, a to v  rozsahu a za podmínek, které sám stanoví. Uživatel je chráněn vlastními národními zákony.  Práva uživatele vyplývající z vlastních národních  zákonů nejsou touto zárukou nijak omezena.

Úkon údržby Interval Poznámky STROJ Kontrola všech upevnění Před každým použitím odst. 7.5 Bezpečnostní kontroly / Ověření funkčnosti ovládacích prvků  (včetně madel obsahujících kontrolu přítomnosti obsluhy) Před každým použitím odst. 6.2 Kontrola ochranných krytů zadního výhozu / bočního výhozu. Před každým použitím odst. 6.2.1 Kontrola sběrného koše, vychylovače bočního výhozu. Před každým použitím odst. 6.2.1 Kontrola sekacího zařízení Před každým použitím odst. 6.2.1 Celkové vyčištění a kontrola Po každém použití odst. 7.4 Ověření případných škod, které se vyskytují na stroji. V případě  potřeby se obraťte na autorizované servisní středisko. Po každém použití - Seřízení lanka variátoru ** odst. 7.7 Výměna sekacího zařízení - odst. 8.1 *** MOTOR Kontrola/doplnění hladiny paliva Před každým použitím odst. 6.1.1/7.2 * Kontrola/doplnění oleje motoru Před každým použitím odst. 6.1.1/7.3 * Kontrola a vyčištění vzduchového ltru * * Kontrola a vyčištění kontaktů svíčky * * Výměna zapalovací svíčky * *CS - 13 Nabití akumulátoru * odst. 7.6 * * Přečtěte si návodu k motoru. ** Úkon, který je třeba provést při prvních známkách nesprávné činnosti *** Úkon, která musí být proveden vaším Prodejcem nebo Specializovaným střediskem

14. IDENTIFIKACE ZÁVAD

Když problémy přetrvávají i po aplikaci výše uvedených řešení, obraťte se na vašeho Prodejce. ZÁVADA PRAVDĚPODOBNÁ PŘÍČINA ŘEŠENÍ

1. Motor nelze nastartovat

nebo jej udržet v chodu. Nesprávný postup při startování. Řiďte se pokyny (viz kap. 6.3). Chybí olej nebo benzin v motoru. Proveďte kontrolu hladin oleje a benzinu. Zanesená zapalovací svíčka nebo  nesprávná vzdálenost mezi elektrodami. Zkontrolujte svíčku (Přečtěte  si návodu k motoru). Ucpaný vzduchový ltr. Vyčistěte a/nebo vyměňte ltr  (Přečtěte si návodu k motoru). Problémy s karburací. Obraťte se na autorizované servisní středisko. Ze sekačky nebyl na konci uplynulé  sezony vypuštěn benzin. Problémem by mohl být  zablokovaný plovák. Přečtěte si návodu k motoru a obraťte se  na autorizované servisní středisko.

2. Činnost motoru je 

nepravidelná, chybí  výkon při zátěži nebo  během pracovní činnosti  dochází k jeho vypnutí. Ucpaný vzduchový ltr. Vyčistěte a/nebo vyměňte ltr  (Přečtěte si návodu k motoru). Zanesená zapalovací svíčka nebo  nesprávná vzdálenost mezi elektrodami. Zkontrolujte svíčku (Přečtěte  si návodu k motoru). Problémy s karburací. Obraťte se na autorizované servisní středisko.

3. Zahlcení motoru. Startovací držadlo bylo opakovaně 

aktivováno se zapnutým sytičem. Přečtěte si návod k motoru. Startovací držadlo bylo opakovaně  aktivováno s odpojeným  konektorem zapalovací svíčky. Zapojte konektor zapalovací svíčky  a pokuste se nastartovat motor. (Přečtěte si návod k motoru).

již není sbírána do  sběrného koše. Sekací zařízení zasáhlo cizí  předmět a utrpělo náraz. Vypněte motor a odpojte konektor  zapalovací svíčky. Zkontrolujte případná poškození a obraťte  se na Servisní středisko za účelem případné  výměny sekacího zařízení (odst. 8.1). Vnitřek skříně je znečištěn. Vyčistěte vnitřek skříně, aby se  usnadnilo odvádění trávy směrem  do sběrného koše (odst. 7.4.2).

probíhá obtížně. Sekací zařízení není v dobrém stavu. Obraťte se na Servisní středisko kvůli  nabroušení nebo výměně sekacího zařízení.

6. Je slyšet nadměrný hluk 

a/nebo cítit nadměrné  vibrace během  pracovní činnosti. Poškození nebo povolené součásti. Kolík na sekacím zařízení se  uvolnil ze svého uložení. Zastavte stroj a odpojte kabel svíčky (obr.24.0). Zkontrolujte případná poškození. Zkontrolujte, zda některé součásti nejsou  uvolněné, a dle potřeby je utáhněte. Nechte provést kontroly, výměny nebo opravy  v autorizovaném servisním středisku. Upevnění sekacího zařízení je povolené  nebo  je sekací zařízení poškozené. Vypněte motor a odpojte koncovku  zapalovací svíčky (obr.24.0). Pro ověření, výměny a opravy kontaktujte  Servisní středisko (odst. 8.1).CS - 14

Místo sběru posečené trávy do sběrného  koše (pro uzpůsobené stroje) (obr.26.0) ji  jemně rozdrobí a nechá ji na trávníku.DA - 1

• Nevykonávajte neoprávnené zásahy,  nevypínajte, neodstraňujte bezpečnostné prvky/ mikrospínače, ani ich nevyradzujte z činnosti.

• Dôsledne dodržujte miestne predpisy pre  likvidáciu odpadového materiálu.

1. Úroveň akustického výkonu.

1. Náhon zapnutý. Pohyb kosačky sa 

1. Zložte zberný kôš.

6.2.1 Celková bezpečnostná kontrola

štartovacím držadlom

6.3.2 Modely s ovládaním elektrického

• Pri každom odložení alebo spätnom nasadení zberného koša.

1. Zložte zberný kôš.

1. Vyprázdnite zberný kôš.

2. Zatraste ním, aby vypadli zvyšky trávy a zeminy.

• Použite hrubé pracovné rukavice.

• Látky, olej, benzín, mazací tuk.

Osebna varnostna oprema (OVO)

2. Znak skladnosti CE.

2. Aktivirajte polugu 

o) Paikka ja päivämäärä CS (Překlad původního návodu k používání)

ES – Prohlášení o shodě (Směrnice o Strojních zařízeních 2006/42/ES, Příloha II, část A)

2. Prohlašuje na vlastní odpovědnost, že stroj: Sekačka

se stojící obsluhou / sekačka na trávu a) Typ / Základní model c) Výrobní číslo d) Motor: spalovací motor

3. Je ve shodě s nařízeními směrnic:

e) Certifikační orgán

4. Odkazy na Harmonizované normy

g) Naměřená úroveň akustického výkonu h) Zaručená úroveň akustického výkonu

3. Skladen je z določili direktiv :

3. Je v zhode s nariadeniami smerníc:

e) Certifikačný orgán

4. Odkaz na Harmonizované normy
