MANUALE UTENTE Twinclip 950 VR STIGA

Tosaerba con conducente a piedi -

MANUALE DI ISTRUZIONI

ATTENZIONE: prima di usare la macchina, leggere attentamente il presente libretto.

Codice dispositivo di taglio

Livello di potenza acustica garantito 96 98

Codice dispositivo di taglio

0,63 Livello di potenza acustica garantito 96 98

ATTENZIONE: PRIMA DI USARE LA MACCHINA, LEGGERE ATTENTAMENTE IL PRESENTE LI- BRETTO. Conservare per ogni futura necessità. INDICE

Nel testo del manuale, alcuni paragra contenenti  informazioni di particolare importanza, ai ni della  sicurezza o del funzionamento, sono evidenziati  in modo diverso, secondo questo criterio: NOTA OPPURE IMPORTANTE fornisce precisazioni o altri elementi a quanto già precedentemente indicato, nell’intento di non danneggiare la macchina, o causare danni. Il simbolo    evidenzia un pericolo. Il mancato rispetto  dell’avvertenza comporta possibilità di lesioni personali o a  terzi e/o danni. I paragra evidenziati con un riquadro con bordo a punti  grigio indicano caratteristiche opzionali non presenti in tutti i modelli documentati in questo manuale. Vericare  se la caratteristica è presente nel proprio modello. Tutte le indicazioni “anteriore”, “posteriore”, “destro” e “sinistro” si intendono riferite alla posizione dell’operatore alla guida.

Il manuale è diviso in capitoli e paragra. Il titolo del  paragrafo “2.1 Addestramento” è un sottotitolo di “2. Norme di sicurezza”. I riferimenti a titoli o paragra  sono segnalati con l’abbreviazione cap. o par. e il numero relativo. Esempio: “cap. 2” o “par. 2.1”

Prendere familiarità con i comandi e con un uso appropriato della macchina. Imparare ad arrestare ra-

5.7 Regolazione dell’altezza di taglio ....................... 6

7.7 Regolazione del cavo del variatore ...................11

  15.1  Kit per mulching ................................................ 14IT - 2 pidamente il motore. L’inosservanza delle avvertenze e delle istruzioni può causare incendi e/o gravi lesioni.

• Non permettere mai che la macchina venga utilizzata da  bambini o da persone che non abbiano la necessaria  dimestichezza con le istruzioni. Le leggi locali  possono ssare un’età minima per l’utilizzatore.

• Non utilizzare mai la macchina se l’utilizzatore è  in condizione di stanchezza o malessere, oppure  ha assunto farmaci, droghe, alcool o sostanze  nocive alle sue capacità di riessi e attenzione.

• Non trasportare bambini o altri passeggeri.

• Ricordare che l’operatore o utilizzatore è responsabile  di incidenti e imprevisti che si possono vericare  ad altre persone o alle loro proprietà. Rientra nella responsabilità dell’utilizzatore la valutazione dei rischi potenziali del terreno su cui si deve lavorare, nonché prendere tutte le precauzioni necessarie  per garantire la sua e altrui sicurezza, in particolare sui pendii, terreni accidentati, scivolosi o instabili.

• Nel caso si voglia cedere o prestare ad altri la macchina,  assicurarsi che l’utilizzatore prenda visione delle istruzioni d’uso contenute nel presente manuale.

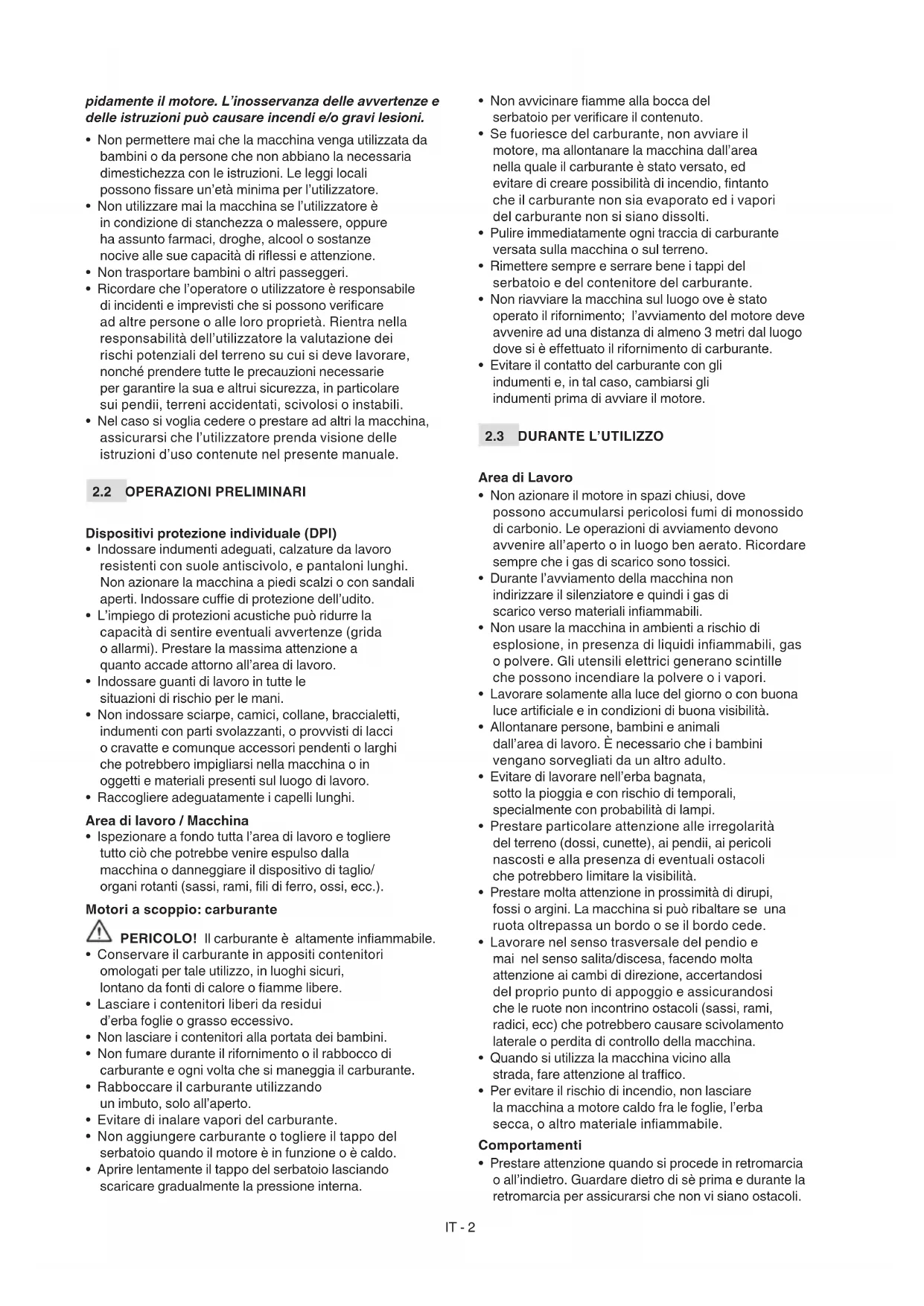

2.2 OPERAZIONI PRELIMINARI

Dispositivi protezione individuale (DPI)

• Indossare indumenti adeguati, calzature da lavoro  resistenti con suole antiscivolo, e pantaloni lunghi. Non azionare la macchina a piedi scalzi o con sandali  aperti. Indossare cue di protezione dell’udito.

• L’impiego di protezioni acustiche può ridurre la  capacità di sentire eventuali avvertenze (grida o allarmi). Prestare la massima attenzione a  quanto accade attorno all’area di lavoro.

• Indossare guanti di lavoro in tutte le situazioni di rischio per le mani.

• Non indossare sciarpe, camici, collane, braccialetti,  indumenti con parti svolazzanti, o provvisti di lacci  o cravatte e comunque accessori pendenti o larghi  che potrebbero impigliarsi nella macchina o in  oggetti e materiali presenti sul luogo di lavoro.

• Raccogliere adeguatamente i capelli lunghi. Area di lavoro / Macchina

• Ispezionare a fondo tutta l’area di lavoro e togliere tutto ciò che potrebbe venire espulso dalla  macchina o danneggiare il dispositivo di taglio/ organi rotanti (sassi, rami, li di ferro, ossi, ecc.). Motori a scoppio: carburante PERICOLO!  Il carburante è  altamente inammabile.

• Conservare il carburante in appositi contenitori omologati per tale utilizzo, in luoghi sicuri,  lontano da fonti di calore o amme libere.

• Lasciare i contenitori liberi da residui d’erba foglie o grasso eccessivo.

• Rabboccare il carburante utilizzando un imbuto, solo all’aperto.

• Evitare di inalare vapori del carburante.

• Non aggiungere carburante o togliere il tappo del serbatoio quando il motore è in funzione o è caldo.

• Se fuoriesce del carburante, non avviare il motore, ma allontanare la macchina dall’area  nella quale il carburante è stato versato, ed  evitare di creare possibilità di incendio, ntanto  che il carburante non sia evaporato ed i vapori del carburante non si siano dissolti.

• Non riavviare la macchina sul luogo ove è stato  operato il rifornimento;  l’avviamento del motore deve  avvenire ad una distanza di almeno 3 metri dal luogo  dove si è eettuato il rifornimento di carburante.

• Evitare il contatto del carburante con gli indumenti e, in tal caso, cambiarsi gli  indumenti prima di avviare il motore.

• Non azionare il motore in spazi chiusi, dove  possono accumularsi pericolosi fumi di monossido  di carbonio. Le operazioni di avviamento devono  avvenire all’aperto o in luogo ben aerato. Ricordare sempre che i gas di scarico sono tossici.

• Durante l’avviamento della macchina non  indirizzare il silenziatore e quindi i gas di  scarico verso materiali inammabili.

• Non usare la macchina in ambienti a rischio di  esplosione, in presenza di liquidi inammabili, gas  o polvere. Gli utensili elettrici generano scintille che possono incendiare la polvere o i vapori.

• Lavorare solamente alla luce del giorno o con buona  luce articiale e in condizioni di buona visibilità.

• Allontanare persone, bambini e animali  dall’area di lavoro. È necessario che i bambini  vengano sorvegliati da un altro adulto.

• Evitare di lavorare nell’erba bagnata, sotto la pioggia e con rischio di temporali,  specialmente con probabilità di lampi.

• Prestare particolare attenzione alle irregolarità del terreno (dossi, cunette), ai pendii, ai pericoli  nascosti e alla presenza di eventuali ostacoli che potrebbero limitare la visibilità.

• Prestare molta attenzione in prossimità di dirupi,  fossi o argini. La macchina si può ribaltare se  una  ruota oltrepassa un bordo o se il bordo cede.

• Lavorare nel senso trasversale del pendio e mai  nel senso salita/discesa, facendo molta  attenzione ai cambi di direzione, accertandosi  del proprio punto di appoggio e assicurandosi che le ruote non incontrino ostacoli (sassi, rami,  radici, ecc) che potrebbero causare scivolamento  laterale o perdita di controllo della macchina.

• Quando si utilizza la macchina vicino alla  strada, fare attenzione al traco.

• Per evitare il rischio di incendio, non lasciare la macchina a motore caldo fra le foglie, l’erba  secca, o altro materiale inammabile. Comportamenti

• Prestare attenzione quando si procede in retromarcia  o all’indietro. Guardare dietro di sè prima e durante la  retromarcia per assicurarsi che non vi siano ostacoli.IT - 3

• Non correre mai, ma camminare.

• Evitare di farsi tirare dal raserba.

• Tenere sempre mani e piedi lontani dal  dispositivo di taglio sia durante l’avviamento  sia durante l’utilizzo della macchina.

• Attenzione: l’elemento di taglio continua a  ruotare per qualche secondo anche dopo il suo  disinnesto o dopo lo spegnimento del motore.

• Stare sempre lontani dall'apertura di scarico.

• Non toccare le parti del motore che, durante  l’uso, si riscaldano. Rischio di ustioni. In caso di rotture o incidenti durante il lavoro, arrestare immediatamente il motore e allontanare la macchina in modo da non provocare ulteriori danni; nel caso di incidenti con lesioni personali o a terzi, attivare immediatamente le procedure di pronto soccorso più adeguate alla situazione in atto e rivolgersi ad una Struttura Sanitaria per le cure necessarie. Rimuovere accuratamente eventuali detriti che potrebbero arreca- re danni o lesioni a persone o a animali qualora rima- nessero inosservati. Limitazioni all’uso

• Non utilizzare mai la macchina con protezioni  danneggiate, mancanti o non correttamente  posizionate (sacco di raccolta, protezione di scarico laterale, protezione di scarico posteriore).

• Non utilizzare la macchina se gli accessori/ utensili non sono installati nei punti previsti.

• Non disinserire, disattivare, rimuovere o manomettere  i sistemi di sicurezza/microinterruttori presenti.

• Non alterare le regolazioni del motore, né  portarlo a sovraregime. Se il motore viene fatto  funzionare ad un numero di giri eccessivo,  il rischio di lesioni personali aumenta.

• Non sottoporre la macchina a sforzi eccessivi e  non usare una macchina piccola per eseguire  lavori pesanti; l’uso di una macchina adeguata  riduce i rischi e migliora la qualità del lavoro.

2.4 MANUTENZIONE, RIMESSAGGIO

E TRASPORTO Eettuare una regolare manutenzione ed un  corretto rimessaggio preserva la sicurezza della  macchina ed il livello delle sue prestazioni. Manutenzione

• Non usare mai la macchina con parti usurate  o danneggiate. I pezzi guasti o deteriorati devono essere sostituiti e mai riparati.

• Per ridurre il rischio di incendi, controllare regolarmente  che non vi siano perdite di olio e/o carburante.

• Durante le operazioni di regolazione della macchina, prestare attenzione ad evitare che le dita  rimangano intrappolate fra il dispositivo di taglio  in movimento e le parti sse della macchina. Il livello di rumorosità e di vibrazioni riportato nelle presenti istruzioni, sono valori massimi di utilizzo della macchina. L’impiego di un elemento di taglio sbi- lanciato, l’eccessiva velocità di movimento, l’assenza di manutenzione inuiscono in modo signicativo nelle emissioni sonore e nelle vibrazioni. Di conseguenza è necessario adottare delle misure preventive atte ad eliminare possibili danni dovuti ad un rumore elevato e alle sollecitazioni da vibrazioni; provvedere alla manu- tenzione della macchina, indossare cue antirumore, eettuare delle pause durante il lavoro. Rimessaggio

• Non riporre la macchina con del carburante  nel serbatoio in un locale dove i vapori del carburante potrebbero raggiungere una amma,  una scintilla o una forte fonte di calore.

• Per ridurre il rischio di incendio, non lasciare contenitori con i materiali di risulta all’interno di un locale.

• Seguire scrupolosamente le norme locali per lo  smaltimento di imballi, parti deteriorate o qualsiasi  elemento a forte impatto ambientale; questi riuti non  devono essere gettati nella spazzatura, ma devono  essere separati e conferiti agli appositi centri di raccolta, che provvederanno al riciclaggio dei materiali.

Questa macchina è un tosaerba con conducente a piedi. La macchina si compone essenzialmente di un  motore, che aziona un dispositivo di taglio racchiuso  in un carter, dotato di ruote e di un manico. L’operatore è in grado di condurre la macchina  e di azionare i comandi principali mantenendosi  sempre dietro al manico, e quindi a distanza di  sicurezza dal dispositivo di taglio rotante. L’allontanamento dell’operatore dalla  macchina provoca l’arresto del motore e del  dispositivo rotante entro alcuni secondi.

Questa macchina è progettata e costruita per il taglio  (e la raccolta ) dell’erba in giardini e aree erbose,  di estensione rapportata alla capacità di taglio, eseguita con la presenza di un operatore a piedi. In generale questa macchina può:

1. Tagliare l’erba e raccoglierla nel sacco di raccolta.

2. Tagliare l’erba e scaricarla a terra dalla

terreno (eetto “mulching” - se previsto). L’utilizzo di particolari accessori, previsti dal Costruttore come equipaggiamento originale oIT - 4 acquistabili separatamente, permette di eettuare  questo lavoro secondo varie modalità operative  illustrate in questo manuale o nelle istruzioni  che accompagnano i singoli accessori.

• Trasportare sulla macchina altre persone, bambini  o animali poiché potrebbero cadere e procurarsi  lesioni gravi o pregiudicare una guida sicura.

• Azionare il dispositivo di taglio nei tratti non erbosi.

• Utilizzare la macchina per la raccolta di foglie o detriti.

• Usare la macchina per regolarizzare siepi, o per  il taglio di vegetazione di tipo non erboso.

• Utilizzare la macchina in più di una persona. IMPORTANTE L’uso improprio della macchina comporta il decadimento della garanzia e il declino di ogni responsabilità del Costruttore, riversando sull’utilizzatore gli oneri derivanti da danni o lesioni proprie o a terzi.

3.1.3 Tipologia di utente

Questa macchina è destinata all’utilizzo da parte di  consumatori, cioè operatori non professionisti. È destinata ad un “uso hobbistico”. IMPORTANTE La macchina dev’essere utilizzata da un solo operatore.

3.2 SEGNALETICA DI SICUREZZA

Sulla macchina compaiono vari simboli (Fig.2.0).  La loro funzione è quella di ricordare all’operatore  i comportamenti da seguire per utilizzarla  con l’attenzione e la cautela necessari. Signicato dei simboli: Attenzione. Leggere le istruzioni prima di usare la macchina. Avvertenza! Non introdurre mani o  piedi all’interno dell’alloggiamento  del dispositivo di taglio. Scollegare il cappuccio della candela e leggere le istruzioni prima di eettuare qualsiasi  operazione di manutenzione o riparazione. Pericolo! Rischio di espulsione di oggetti. Tenere le persone al di fuori dell’area di lavoro, durante l’uso. Pericolo! Rischio di tagli. Dispositivo di taglio  in movimento.  Non introdurre  mani o piedi all’interno dell’alloggiamento  del dispositivo di taglio. IMPORTANTE Le etichette adesive rovinate o divenute illeggibili devono essere sostituite. Richiedere le nuove etichette al proprio centro di assistenza autorizzato.

3.3 ETICHETTA DI IDENTIFICAZIONE

L’etichetta di identicazione riporta i seguenti dati (Fig.1.0).

1. Livello potenza sonora.

2. Marchio di conformità CE.

3. Anno di fabbricazione.

6. Nome e indirizzo del Costruttore.

8. Potenza nominale e velocità massima 

di funzionamento motore.

9. Massa della macchina con serbatoio vuoto in kg.

Trascrivere i dati di identicazione della  macchina negli appositi spazi dell’etichetta  riportata nel retro della copertina. IMPORTANTE Utilizzare i dati di identicazione riportati sull’etichetta di identicazione prodotto ogni volta che si contatta l’ocina autorizzata. IMPORTANTE L’esempio della dichiarazione di conformità si trova nelle ultime pagine del manuale.

3.4 COMPONENTI PRINCIPALI

La macchina è costituita dai seguenti  componenti principali, a cui corrispondono  le seguenti funzionalità (Fig.1.0): A. Chassis: è il carter che racchiude  il dispositivo di taglio rotante. B. Motore: fornisce il movimento sia del dispositivo  di taglio che della trazione alle ruote (se prevista). C. Dispositivo di taglio: è l’elemento  preposto al taglio dell’erba. D. Protezione di scarico posteriore: è una  protezione di sicurezza ed impedisce ad  eventuali oggetti raccolti dal dispositivo di taglio di essere scagliati lontano dalla macchina. E. Deettore di scarico posteriore (se previsto): oltre alla funzione di scaricare posteriormente l’erba sul terreno, costituisce  un elemento di sicurezza, impedendo ad  eventuali oggetti raccolti dal dispositivo di taglio di essere scagliati lontano dalla macchina. F. Protezione di scarico laterale (se previsto): è una protezione di sicurezza ed impedisce ad  eventuali oggetti raccolti dal dispositivo di taglio di essere scagliati lontano dalla macchina. G. Deettore di scarico laterale (se previsto): oltre alla funzione di scaricare lateralmente  l’erba sul terreno, costituisce un elemento  di sicurezza, impedendo ad eventuali  oggetti raccolti dal dispositivo di taglio di essere scagliati lontano dalla macchina. H. Sacco di raccolta: oltre alla funzione di raccogliere l’erba tagliata, costituisce un elemento di sicurezza, impedendo ad eventuali  oggetti raccolti dal dispositivo di taglio di essere scagliati lontano dalla macchina.IT - 5

I. Manico: è la postazione di lavoro dell’operatore. 

La sua lunghezza fa si che l’operatore durante il lavoro mantenga sempre la distanza di  sicurezza dal dispositivo di taglio rotante. J. Leva freno motore / dispositivo di taglio: è la leva che consente l’avvio e l’arresto del  motore e contemporaneamente innesta/ disinnesta il dispositivo di taglio. K. Leva innesto trazione: è la leva che  innesta la trazione alle ruote e permette  l’avanzamento della macchina.

Le norme di sicurezza da seguire sono descritte al cap. 2. Rispettare scrupolosamente tali indicazioni per non incorrere in gravi rischi o pericoli. Per motivi di magazzinaggio e trasporto, alcuni  componenti della macchina non sono assemblati  direttamente in fabbrica, ma devono essere montati dopo  la rimozione dall’imballo, seguendo le istruzioni seguenti. Lo sballaggio e il completamento del montaggio devono essere eettuati su una supercie piana e so- lida, con spazio suciente alla movimentazione della macchina e degli imballi, avvalendosi sempre degli attrezzi appropriati. Non utilizzare la macchina prima di aver portato a termine le indicazioni della sezione “MONTAGGIO”.

4.1.1 Disimballaggio

1. Aprire l’imballo con cautela, con attenzione 

scatola, comprese le presenti istruzioni.

rispetto delle normative locali.

5.1 IMPUGNATURA DI AVVIAMENTO MANUALE

Consente l’avvio manuale del motore (Fig.5.A).

Consente l’avvio elettrico del motore (Fig.5.B).

5.3 COMANDO ACCELERATORE

Regola il numero dei giri del motore (Fig.6.A). Le posizioni, indicate dalla targhetta, corrispondono a:

1. Pieno regime. Da utilizzare sempre 

durante il funzionamento della macchina.

2. Minimo. Si utilizza quando il motore 

è sucientemente caldo durante  le fasi di stazionamento.

3. “Choke” innestato. Si utilizza per

l’accensione del motore a freddo. NOTA Per avviamento a freddo si intende l’avviamento eettuato dopo almeno 5 minuti dall’arresto del motore o dopo un rifornimento di carburante.

5.4 COMANDO VARIATORE DI VELOCITÀ

Il variatore di velocità permette di regolare  la velocità di avanzamento (Fig.7.A). Le posizioni, indicate dalla targhetta, corrispondono a:

1. Velocità massima.

IMPORTANTE Il passaggio fra una velocità e l’altra deve essere eseguito a motore acceso e trazione inserita. Non toccare il comando del variatore quando il motore è spento. Questa operazione potrebbe danneggiare il variatore.IT - 6 NOTA Se la macchina non avanza con il comando in posizione « », è suciente portare la leva di comando su « » e subito dopo riportarla in posizione «

È la leva che consente l’avvio e l’arresto del motore e contemporaneamente innesta/ disinnesta il dispositivo di taglio (Fig.8.A). STOP 14356687/2 Leva OPC (leva Presenza operatore)  è rilasciata: motore si ferma. (Fig.8.A)

5.6 LEVA INNESTO TRAZIONE

Innesta la trazione alle ruote e permette  l’avanzamento della macchina.

1. Trazione innestata. L’avanzamento 

del rasaerba avviene con la leva spinta contro il manico (Fig.8.B). Il rasaerba  smette di avanzare al rilascio della leva. La trasmissione è attiva. (Fig.8.B) IMPORTANTE L’avviamento del motore deve avvenire sempre con la trazione disinnestata. IMPORTANTE Per evitare di danneggiare la trasmissione, evitare di tirare all’indietro la macchina con la trazione innestata.

5.7 REGOLAZIONE DELL’ALTEZZA DI TAGLIO

Tramite l’abbassamento o sollevamento dello chassis,  l’erba può essere tagliata a diverse altezze di taglio. Eseguire l’operazione a dispositivo di taglio fer- mo.

• Regolazione di Tipo “I”. La regolazione dell’altezza di taglio si eettua  premendo il pulsante (Fig.9.A) e sollevando o  abbassando lo chassis, tramite l’impugnatura  (Fig.9.B), no alla posizione desiderata.

• Regolazione di Tipo “II”. La regolazione dell’altezza di taglio si eettua per  mezzo dell' apposita leva (Fig.9.C) che solleva o  abbassa lo chassis no alla posizione desiderata.

6. USO DELLA MACCHINA

Le norme di sicurezza da seguire sono descritte al cap. 2. Rispettare scrupolosamente tali indicazioni per non incorrere in gravi rischi o pericoli. IMPORTANTE Per le istruzioni riguardanti il motore e la batteria (se prevista), consultare i relativi libretti.

6.1 OPERAZIONI PRELIMINARI

Prima di iniziare a lavorare, è necessario  eettuare una serie di controlli e di operazioni,  per assicurare che il lavoro si svolga in modo  procuo e nella massima sicurezza. Mettere la macchina in posizione orizzontale  e ben appoggiata sul terreno.

6.1.1 Rifornimento di olio e benzina

IMPORTANTE La macchina viene fornita priva di olio motore e carburante. Prima di utilizzare la macchina per la prima  volta dopo l’acquisto, procedere al rifornimento  di carburante e al rabbocco di olio secondo le modalità e precauzioni indicate nel manuale  di Istruzioni del motore e ai par. 7.2/7.3. Prima di ogni utilizzo Vericare  la presenza di carburante ed il livello  dell’olio seguendo le indicazioni contenute nel manuale di Istruzioni del motore e nei par. 7.2/7.3.

6.1.2 Predisposizione della macchina al lavoro

NOTA Questa macchina permette di eettuare la rasatura del prato in diverse modalità; prima di iniziare il lavoro è opportuno predisporre la macchina in base a come si intende eseguire la rasatura. a. Predisposizione per il taglio e la raccolta dell’erba nel sacco di raccolta:

1. Nei modelli con possibilità di scarico laterale: 

accertarsi che la protezione di scarico laterale (Fig.10.A) sia abbassata e bloccata  dalla leva di sicurezza (Fig.10.B).

1. Sollevare la protezione di scarico posteriore

(Fig.11.A) e agganciare correttamente il sacco  di raccolta posizionando i piolini laterali nelle guide presenti alla base del manico (Fig.11.B).IT - 7 b. Predisposizione per il taglio e lo scarico posteriore a terra dell’erba:

1. Rimuovere il sacco di raccolta.

2. Sollevare la protezione di scarico posteriore

(Fig.12.A) e agganciare il deettore di  scarico posteriore (Fig.12.B) nei fori  previsti, accertandosi della sua stabilità.

3. Nei modelli con possibilità di scarico 

laterale: accertarsi che la protezione di scarico laterale (Fig.12.C) sia abbassata e  bloccata dalla leva di sicurezza (Fig.12.D). Per rimuovere il deettore di scarico posteriore:

1. Sollevare la protezione di scarico

sganciandolo dai fori (Fig.12.B). c. Predisposizione per il taglio e la sminuzzatura dell’erba (funzione “mulching”):

1. Sollevare la protezione di scarico posteriore

(Fig.13.A) e introdurre il tappo deettore  (Fig.13.B) nell’apertura di scarico.

2. Nei modelli con possibilità di scarico laterale: 

accertarsi che la protezione di scarico laterale (Fig.12.C) sia abbassata e bloccata  dalla leva di sicurezza (Fig.12.D). Per rimuovere il tappo deettore:

1. Sollevare la protezione di scarico

d. Predisposizione per il taglio e lo scarico laterale a terra dell’erba:

1. Sollevare la protezione di scarico posteriore

(Fig.14.A) e introdurre il tappo deettore  (Fig.14.B) nell’apertura di scarico.

2. Spingere leggermente la leva di sicurezza 

(Fig.14.C) e sollevare la protezione  di scarico laterale (Fig.14.D).

3. Inserire il deettore di scarico laterale (Fig.14.E).

4. Richiudere la protezione di scarico laterale

(Fig.14.D) in modo che il deettore di scarico  laterale (Fig.14.E) risulti bloccato. Per rimuovere il deettore di scarico laterale:

5. Spingere leggermente la leva di sicurezza 

(Fig.14.C) e sollevare la protezione  di scarico laterale (Fig.14.D).

6. Sganciare il deettore di scarico laterale (Fig.14.E).

Per rimuovere il tappo deettore:

1. Sollevare la protezione di scarico

6.1.3 Regolazione dell’altezza di taglio

Regolare l’altezza di taglio come indicato al (par. 5.7).

6.1.4 Regolazione dell’altezza del manico

Eseguire l’operazione a dispositivo di taglio fer- mo. L’altezza del manico è regolabile in 3 diverse  posizioni, segnalate dall’indicatore presente sulla base del manico (Fig.15.A). Per variare l’altezza del manico azionare entrambe  le leve presenti sui lati del manico (Fig.15.B)  (Tipo “I”- “II”), e tenerle in posizione. Portare con cautela il manico all’altezza  desiderata e rilasciare le due leve. Dalla posizione di lavoro è anche possibile  ripiegare il manico in posizione chiusa.

6.2 CONTROLLI DI SICUREZZA

Eseguire i seguenti controlli di sicurezza e vericare che  i risultati corrispondano a quanto riportato nelle tabelle. Eettuare sempre i controlli di sicurezza prima dell’uso.

6.2.1 Controllo di sicurezza generale

Oggetto Risultato Impugnature Pulite, asciutte. Manico Fissato correttamente e  saldamente alla macchina. Dispositivo di taglio Pulito, non danneggiato o usurato. Protezione di scarico posteriore; sacco  di raccolta Integri. Nessun danno. Montati correttamente. Protezione di scarico laterale; deettore di  scarico laterale Integri. Nessun danno. Montati correttamente. Leva freno motore /  dispositivo di taglio La leva deve avere un movimento libero, non  forzato e al rilascio deve tornare automaticamente  e rapidamente nella  posizione neutra. Fune di avviamento La fune deve essere integra. Viti/dadi sulla macchina  e sul dispositivo di taglio Ben serrati (non allentati). Cavi elettrici e cavo candela Integri per evitare il generarsi di scintille. Cappuccio della candela Integro e correttamente  montato alla candela.IT - 8 Macchina Nessun segno di danneggiamento o usura.

6.2.2 Test di funzionamento della macchina

1. Avviare la macchina 

2. Rilasciare la leva

freno motore /  dispositivo di taglio.

1. Il dispositivo di taglio

2. Le leve devono tornare

automaticamente  e rapidamente  nella posizione neutra, il motore  deve spegnersi e il dispositivo di taglio deve arrestarsi entro alcuni secondi.

1. Avviare la macchina 

e la macchina smette  di avanzare. Guida di prova Nessuna vibrazione anomala. Nessun suono anomalo. Se uno qualsiasi dei risultati si discosta da quan- to indicato nelle tabelle, non utilizzare la macchina! Rivolgersi ad un centro di assistenza per i controlli del caso e per la riparazione.

NOTA Eettuare l’avviamento su una supercie piana e priva di ostacoli o erba alta.

6.3.1 Modelli con impugnatura di

1. Nel caso di avviamento a freddo:

di taglio verso il manico (Fig.16.A). NOTA La leva freno motore / dispositivo di taglio deve essere mantenuta tirata per evitare l’arresto del motore.

3. Aerrare l’impugnatura di avviamento e 

avviare il motore tirando con decisione  la fune di avviamento (Fig.16.B).

4. Dopo l’accensione portare l’acceleratore in

posizione pieno regime (se presente). NOTA L’impiego del comando “Choke” a motore già caldo può imbrattare la candela e causare un funzionamento irregolare del motore.

6.3.2 Modelli con comando di avviamento

elettrico a pulsante

1. Inserire la batteria fornita nell’apposito

vano presente sul motore (Fig.17.A.1/  17.A.2) (seguire le istruzioni contenute  nel manuale istruzioni del motore). Su alcuni modelli è previsto un motore con  batteria integrata non removibile (Fig.17.A.3).

di taglio verso il manico (Fig.17.C). Nei  motori  ( Fig.17.A.3), l’indicatore dello stato di carica della batteria (

Indicatore  spento  =  la  batteria  è  quasi  del  tutto scarica. Seguire le istruzioni contenu-Seguire le istruzioni contenu- te nel manuale istruzioni del motore  per la te nel manuale istruzioni del motore  per la  ricarica  di  emergenza  tramite  dispositivo ricarica  di  emergenza  tramite  dispositivo  di carica USB esterno (non fornito con la di carica USB esterno (non fornito con la macchina).macchina). NOTA La leva freno motore / dispositivo di taglio deve essere mantenuta tirata per evitare l’arresto del motore.

4. Premere il pulsante di avviamento e tenerlo 

) si spegne.  Per ulteriori informazioni sul motore, seguire le indicazioni Per ulteriori informazioni sul motore, seguire le indicazioni  del libretto del motore.del libretto del motore. LAVORO IMPORTANTE Durante il lavoro mantenere sempre la distanza di sicurezza dal dispositivo di taglio, data dalla lunghezza del manico.

3. L’aspetto del prato sarà migliore se i tagli 

saranno eettuati sempre alla stessa altezza e  alternativamente nelle due direzioni (Fig.19.0). Nel caso di “mulching” o scarico posteriore dell’erba:

• Evitare sempre di asportare una ingente quantità  d’erba. Non asportare mai più di un terzo dell’altezza  totale dell’erba in una sola passata (Fig.18.0).

• Mantenere lo chassis sempre ben pulito (par. 7.4.2). Nel caso di scarico laterale: è consigliabile  eettuare un percorso che eviti di scaricare l’erba  tagliata dalla parte del prato ancora da tagliare.

6.3.4 Consigli per mantenere un bel prato

6.3.5 Svuotamento del sacco di raccolta

Quando il sacco di raccolta (Fig.1.H) diventa  troppo pieno, la raccolta dell’erba non è più  eciente e il rumore del rasaerba cambia. Nel caso di sacco di raccolta con dispositivo segnalatore del contenuto: Alzato = vuoto. Abbassato = pieno. Durante il lavoro, con il dispositivo di taglio in movimento, il segnalatore rimane sollevato ntanto  che il sacco di raccolta è in grado di ricevere l’erba  tagliata; quando si abbassa, signica che il sacco  di raccolta si è riempito e occorre svuotarlo. Per rimuovere e svuotare il sacco di raccolta:

3. Solo con sacco di Tipo "II":

• Sollevare la protezione di scarico posteriore (Fig.11.B).

4. Aerrare la maniglia e rimuovere il sacco di 

raccolta mantenendolo in posizione eretta.

Dopo aver arrestato la macchina, occorrono di- versi secondi prima che il dispositivo di taglio si arresti. Il motore potrebbe essere molto caldo subito dopo lo spegnimento. Non toccare. Vi è il pericolo di ustioni. IMPORTANTE Arrestare sempre la macchina:

• Durante gli spostamenti fra zone di lavoro.

• Nell’attraversamento di superci non erbose.

• Ogni volta che si rendesse necessario superare un ostacolo.

• Prima di regolare l’altezza di taglio.

• Ogni volta che si toglie o si rimonta il sacco di raccolta.

• Ogni volta che si toglie o si rimonta il deettore di scarico posteriore (se previsto).

• Ogni volta che si toglie o si rimonta il deettore di scarico laterale (se previsto).

la chiave di consenso (Fig.24.C) (modelli con  comando di avviamento elettrico a pulsante).

danneggiati. Se necessario, sostituire i componenti  danneggiati e serrare eventuali viti e bulloni allentati. IMPORTANTE Ogni qualvolta si lasci la macchina inutilizzata o incustodita:

• Staccare il cappuccio della candela (Fig. 24.A).

• Rimuovere la chiave (Fig. 24.C) o la batteria (nei modelli con comando di avviamento elettrico a pulsante).IT - 10

Le norme di sicurezza da seguire sono descritte al cap. 2. Rispettare scrupolosamente tali indicazioni per non incorrere in gravi rischi o pericoli. Prima di eettuare qualsiasi controllo, pulizia o intervento di manutenzione/regolazione sulla macchi- na:

• Arrestare la macchina.

• Accertarsi che tutte le parti in movimento si siano completamente arrestate.

• Attendere che il motore sia adeguatamente rareddato.

• Staccare il cappuccio della candela (Fig.24.A).

• Rimuovere la chiave (Fig.24.C) o la batteria (nei modelli con comando di avviamento elettrico a pulsante).

• Leggere le relative istruzioni.

• Indossare indumenti adeguati, guanti da lavoro e occhiali di protezione.

• Le frequenze ed i tipi di intervento sono riassunti  nella “Tabella manutenzioni”. La tabella ha lo scopo  di aiutarvi a mantenere in ecienza e sicurezza  la vostra macchina. In essa sono richiamati i  principali interventi e la periodicità prevista per ciascuno di essi. Eseguire la relativa azione a seconda della prima scadenza che si verica.

• L’utilizzo di ricambi e accessori non originali e/o non  correttamente montati potrebbe avere eetti negativi  sul funzionamento e sulla sicurezza della macchina.  Il costruttore declina qualsiasi responsabilità in caso  di danni, incidenti o lesioni causati da detti prodotti.

• I ricambi originali vengono forniti dalle ocine  di assistenza e dai rivenditori autorizzati. IMPORTANTE Tutte le operazioni di manutenzione e di regolazione non descritte in questo manuale devono essere eseguite dal vostro Rivenditore o da un Centro specializzato.

7.2 RIFORNIMENTO DI CARBURANTE

Mettere la macchina in posizione orizzontale  e ben appoggiata sul terreno. Il rifornimento di carburante deve avvenire a macchina arrestata e con il cappuccio della candela staccato. Procedere al rifornimento di carburante  secondo le modalità e precauzioni indicate  nel manuale di Istruzioni del motore. Le macchine con possibilità di rimessaggio verticale (cap. 9.1) hanno un serbatoio di carburante contenente un indicatore di livello di carburante. Non riempire il serbatoio al di sopra del fondo dell’indica- tore di livello (Fig.21.A). IMPORTANTE Evitare di versare benzina sulle parti in plastica del motore o della macchina per evitare di danneggiarle, e ripulire immediatamente ogni traccia di benzina eventualmente versata. La garanzia non copre i danni alle parti in plastica causati dalla benzina. NOTA Il carburante è deperibile e non deve rimanere nel serbatoio per un periodo superiore a 30 giorni. Prima del rimessaggio per un lungo periodo, caricare nel serbatoio una quantità di carburante suciente a portare a termine l’ultimo utilizzo (cap. 9).

7.3 CONTROLLO / RABBOCCO OLIO MOTORE

Procedere al controllo/rabbocco dell’olio motore  secondo le modalità e precauzioni indicate  nel manuale di Istruzioni del motore. Per assicurare il buon funzionamento e la durata della  macchina, è buona norma sostituire periodicamente  l’olio del motore, secondo la periodicità indicata  nel Manuale di Istruzioni del motore stesso. Accertarsi di aver ripristinato il livello dell’olio, prima di usare nuovamente la macchina.

Dopo ogni utilizzo, eettuare la pulizia  attenendosi alle seguenti istruzioni.

7.4.1 Pulizia della macchina

• Assicurarsi sempre che le prese  d’aria siano libere da detriti.

• Non impiegare liquidi aggressivi per  la pulizia dello chassis.

• Per ridurre il rischio di incendio, mantenere la  macchina ed in particolare il motore liberi da  residui d’erba, foglie o grasso eccessivo.

• Lavare accuratamente la macchina  con acqua dopo ogni taglio.

7.4.2 Pulizia dell’assieme dispositivo di taglio

• Rimuovere i detriti d’erba e il fango accumulati all’interno  dello chassis per evitare che, disseccandosi, possano rendere dicoltoso il successivo avviamento.

• Nel caso fosse necessario accedere alla parte inferiore, inclinare la macchina esclusivamente dal lato  indicato sul libretto del motore, seguendo le relative  istruzioni, accertandosi della stabilità della macchina  prima di eseguire qualsiasi tipo di intervento. Nel caso di scarico laterale o posteriore: se montato, occorre rimuovere il deettore di scarico. Per il lavaggio interno dell’assieme dispositivo  di taglio, procedere come segue:

1. Rimuovere il sacco di raccolta.

3. Portare l’altezza di taglio in posizione

completamente abbassata.

4. Posizionarsi sempre dietro il manico del rasaerba.

5. Avviare il motore.IT - 11

La verniciatura della parte interna dello chassis può staccarsi nel tempo per l’azione abrasiva  dell’erba tagliata; in questo caso, intervenire  tempestivamente ritoccando la verniciatura con una  pittura antiruggine, per prevenire la formazione di  ruggine che porterebbe alla corrosione del metallo.

7.4.3 Pulizia del sacco

1. Svuotare il sacco di raccolta.

da favorire una rapida asciugatura.

7.5 DADI E VITI DI FISSAGGIO

Mantenere serrati dadi e viti, per essere certi che la macchina sia sempre in  condizioni sicure di funzionamento.

La batteria viene fornita nei modelli con comando  di avviamento elettrico a pulsante. Per le istruzioni  riguardanti l’autonomia, la ricarica, il rimessaggio e  la manutenzione della batteria, seguire le istruzioni  contenute nel manuale istruzioni del motore. Nei motori 

, la batteria non necessita di ricarica. Solo in casi di emergenza, può essere  ricaricata tramite un dispositivo di carica USB esterno  (non fornito con la macchina). Seguire le istruzioni  contenute nel manuale istruzioni del motore.

7.7 REGOLAZIONE DEL CAVO DEL VARIATORE

Questa regolazione è necessaria quando la leva  (Fig.23.A) tende a non rimanere nella posizione «

IMPORTANTE La regolazione deve essere eseguita a motore spento. Con la leva (Fig.23.A) in posizione « », ruotare il registro (Fig.23.B) del cavo nel senso indicato  dalla freccia di quanto strettamente necessario  anché la leva rimanga in posizione.

8. MANUTENZIONE STRAORDINARIA

Prima di eettuare qualsiasi controllo, pulizia o intervento di manutenzione/regolazione sulla macchi- na:

• Arrestare la macchina.

• Accertarsi che tutte le parti in movimento si siano completamente arrestate.

• Attendere che il motore sia adeguatamente rareddato.

• Staccare il cappuccio della candela (Fig.24.A).

• Rimuovere la chiave (Fig.24.C) o la batteria (nei modelli con comando di avviamento elettrico a pulsante).

• Leggere le relative istruzioni.

• Indossare indumenti adeguati, guanti da lavoro e occhiali di protezione.

8.1 DISPOSITIVO DI TAGLIO

Un dispositivo di taglio mal alato strappa  l’erba e provoca un ingiallimento del prato. Non toccare il dispositivo di taglio ntanto che non sia stata tolta la chiave e che il dispositivo di taglio non sia completamente fermo. Tutte le operazioni riguardanti i dispositivi di ta- glio (smontaggio, alatura, equilibratura, riparazione, rimontaggio e/o sostituzione) sono lavori impegnativi che richiedono una specica competenza oltre all’im- piego di apposite attrezzature; per ragioni di sicurezza, occorre pertanto che siano sempre eseguite presso un Centro Specializzato. Far sostituire sempre il dispositivo di taglio dan- neggiato, storto o usurato, assieme alle proprie viti, per mantenere l’equilibratura. IMPORTANTE Utilizzare sempre dispositivi di taglio originali, riportanti il codice indicato nella tabella “Dati Tecnici”. Data l’evoluzione del prodotto, i dispositivi di taglio citati nella tabella “Dati Tecnici” potrebbero essere sostituiti nel tempo da altri, con caratteristiche analoghe  di intercambiabilità e sicurezza di funzionamento.

2. Lasciare rareddare il motore.

batteria (nei modelli con comando di  avviamento elettrico a pulsante).

danni. Se necessario, contattare il centro di assistenza autorizzato.

7. Rimessare la macchina:

• In un luogo inaccessibile ai bambini.

• Assicurandosi di aver rimosso chiavi o utensili usati  per la manutenzione.

9.1 RIMESSAGGIO VERTICALE

In caso di necessità, alcuni modelli (vedi Tabella Dati  Tecnici) possono essere rimessati in verticale (Fig.25.0).IT - 12 Non rimessare la macchina in posizione verti- cale con il serbatoio riempito al di sopra del fondo dell’indicatore di livello del carburante (Fig.21.A). Procedere come segue:

1. Abbassare o sollevare lo chassis no 

all’altezza di taglio “3” (par. 5.7).

2. Dalla posizione di lavoro azionare entrambe 

le leve presenti sui lati del manico, (Fig.15.B)  (Tipo “I”- “II”), e tenerle in posizione.

3. Ripiegare con cautela il manico in posizione chiusa

4. Sollevare la parte frontale della macchina (Fig.25.0).

Riporre la macchina in modo che il dispositivo di taglio rimanga orientato verso una parete o ade- guatamente coperto, in modo da non costituire peri- colo in caso di contatto , anche accidentale o fortuito, con persone, bambini o animali. Non rimessare la macchina in una posizione ad angolazione maggiore di quella verticale (90°); in caso contrario la benzina potrebbe fuoriuscire dal serbatoio di carburante. Non tentare di predisporre il rimessaggio in ver- ticale delle macchine che non sono state progettate per questo scopo.

• Rimuovere la chiave (Fig.24.C) o la batteria (nei modelli  con comando di avviamento elettrico a pulsante).

• Indossare robusti guanti da lavoro.

• Aerrare la macchina in punti che orano una presa  sicura, tenendo conto del peso e della sua ripartizione.

• Utilizzare rampe di accesso di resistenza,  larghezza e lunghezza adeguate.

• Posizionarla in modo da non costituire  pericolo per nessuno.

• Bloccarla saldamente al mezzo di trasporto mediante  funi o catene per evitarne il ribaltamento. Non trasportare in posizione verticale le mac- chine con possibilità di rimessaggio verticale.

11. ASSISTENZA E RIPARAZIONE

Questo manuale fornisce tutte le indicazioni necessarie  per la conduzione della macchina e per una corretta  manutenzione di base eseguibile dall’utilizzatore. Tutti gli  interventi di regolazione e manutenzione non descritti in  questo manuale devono essere eseguiti presso il vostro  Rivenditore o un Centro specializzato, che dispone delle conoscenze e delle attrezzature necessarie anché il  lavoro sia correttamente eseguito, mantenendo il grado  di sicurezza e le condizioni originali della macchina. Operazioni eseguite presso strutture inadeguate o da persone non qualicate comportano in  decadimento di ogni forma di Garanzia e di ogni  obbligo o responsabilità del Costruttore.

• Solo le ocine di assistenza autorizzate possono  eettuare le riparazioni e la manutenzione in garanzia.

• Le ocine di assistenza autorizzate utilizzano  esclusivamente ricambi originali. I ricambi  e gli accessori originali sono stati sviluppati appositamente per le macchine.

• I ricambi e gli accessori non originali non sono  approvati; l’impiego di ricambi ed accessori non  originali compromette la sicurezza della macchina e  solleva il Costruttore da ogni obbligo o responsabilità.

12. COPERTURA DELLA GARANZIA

Le condizioni di garanzia sono destinate solamente  ai consumatori, cioè operatori non professionisti. La garanzia copre tutti i difetti di qualità dei materiali e di  fabbricazione, accertati durante il periodo della garanzia dal vostro Rivenditore o da un Centro specializzato. L’applicazione della garanzia si limita alla riparazione  o alla sostituzione del componente ritenuto difettoso. Si raccomanda di adare la macchina una  volta all’anno ad un’ocina di assistenza  autorizzata per la manutenzione, l’assistenza  e il controllo dei dispositivi di sicurezza. L’applicazione della garanzia è subordinata ad  una manutenzione regolare della macchina. L’utilizzatore dovrà seguire attentamente tutte le  istruzioni fornite nella documentazione allegata. La garanzia non copre i danni conseguenti a:

• Mancata familiarizzazione con la documentazione  di accompagnamento (Manuali di Istruzioni).

• Disattenzione, negligenza.

• Causa esterna (fulmine, urti, presenza di corpi  estranei all’interno della macchina) o incidente.

• Uso e montaggio impropri o non  consentiti dal costruttore.

• Scarsa manutenzione.

• Modica della macchina.

• Utilizzo di pezzi di ricambio non  originali (pezzi adattabili).

• Utilizzo di accessori non forniti o non approvati dal costruttore. La garanzia non copre inoltre:

• Le operazioni di manutenzione ordinaria/ straordinaria (descritte nel manuale di istruzioni).

• La normale usura di materiali di consumo come  cinghie di trasmissione, dispositivi di taglio,  fari, ruote, bulloni di sicurezza e cablaggi.

• Normale usura.IT - 13

• Deterioramento estetico della macchina  dovuto al suo utilizzo.

• Le sostanze, olio, benzina, grasso.

• I supporti dei dispositivi di taglio.

• Le spese accessorie eventualmente connesse  all’attivazione della garanzia, quali il trasferimento  presso l’utilizzatore, il trasposto della macchina  verso il Rivenditore, noleggio di attrezzature per la sostituzione o la chiamata ad una società  esterna per tutti i lavori di manutenzione. Le garanzie dei motori termici, al di fuori dei  motori “ST.” sono coperti dalle garanzie del  costruttore del motore interessato, nei termini e  nelle condizioni specicati da quest’ultimi. L’utilizzatore è protetto dalle proprie leggi nazionali. I diritti  dell’utilizzatore previsti dalle proprie leggi nazionali non sono in alcun modo limitati dalla presente garanzia.

13. TABELLA MANUTENZIONI

Intervento Periodicità Note MACCHINA Controllo di tutti i ssaggi Prima di ogni uso par. 7.5 Controlli di sicurezza / Verica dei comandi  (inclusa la leva Presenza operatore) Prima di ogni uso par. 6.2 Verica delle protezioni di scarico posteriore / scarico laterale. Prima di ogni uso par. 6.2.1 Verica del sacco di raccolta, deettore di scarico laterale. Prima di ogni uso par. 6.2.1 Verica del dispositivo di taglio Prima di ogni uso par. 6.2.1 Pulizia generale e controllo Al termine di ogni uso par. 7.4 Verica di eventuali danni presenti sulla macchina. Se  necessario, contattare il centro di assistenza autorizzato. Al termine di ogni uso - Regolazione del cavo del variatore ** par. 7.7 Sostituzione dispositivo di taglio - par. 8.1 *** MOTORE Controllo / rabbocco livello carburante Prima di ogni uso par. 6.1.1 / 7.2 * Controllo / rabbocco olio motore Prima di ogni uso par. 6.1.1 / 7.3 * Controllo e pulizia ltro dell’aria * * Controllo e pulizia contatti candela * * Sostituzione candela * * Carica della batteria * par. 7.6 * * Consultare il manuale del motore. ** Operazione da eseguire ai primi cenni di malfunzionamento *** Operazione che deve essere eseguita dal vostro Rivenditore o da un Centro specializzatoIT - 14

1. Il motore non si avvia o 

non si mantiene in moto. Procedura di avviamento non corretta. Seguire le istruzioni (vedi cap. 6.3). Manca l’olio o la benzina nel motore. Procedere al controllo dei livelli dell’olio e della benzina. Candela sporca o distanza fra gli elettrodi non corretta. Controllare la candela (Consultare il manuale del motore). Filtro aria otturato. Pulire e/o sostituire il ltro (Consultare  il manuale del motore). Problemi di carburazione. Contattare il centro di assistenza autorizzato. Non è stata svuotata la benzina dal  rasaerba alla ne della scorsa stagione. Il galleggiante può essere bloccato. Consultare il manuale del motore e contattare  il centro di assistenza autorizzato.

funzionamento  irregolare, non ha potenza sotto carico, o si arresta durante il lavoro. Filtro aria otturato. Pulire e/o sostituire il ltro (Consultare  il manuale del motore). Candela sporca o distanza fra gli elettrodi non corretta. Controllare la candela (Consultare il manuale del motore). Problemi di carburazione. Contattare il centro di assistenza autorizzato.

3. Ingolfamento del motore. L’impugnatura di avviamento manuale 

è stata azionata ripetutamente  con lo starter inserito. Consultare il manuale del motore. L’impugnatura di avviamento manuale  è stata azionata ripetutamente con il  cappuccio della candela staccato. Inserire il cappuccio della candela e provare ad accendere il motore. (Consultare il manuale del motore).

4. L’erba tagliata non

viene più raccolta nel  sacco di raccolta. Il dispositivo di taglio ha colpito un corpo estraneo e ha subito un colpo. Arrestare il motore e staccare il  cappuccio della candela. Vericare eventuali danneggiamenti  e Contattare un Centro Assistenza per l’eventuale sostituzione del dispositivo di taglio (par. 8.1). L’interno dello chassis è sporco. Pulire l’interno dello chassis per facilitare l’evacuazione dell’erba verso il sacco di raccolta (par. 7.4.2).

con dicoltà. Il dispositivo di taglio non è in buono stato. Contattare un centro assistenza per l’alatura  o sostituzione del dispositivo di taglio.

6. Si avvertono rumori e/o 

vibrazioni eccessive durante il lavoro. Danneggiamento o parti allentate. Il piolino sul dispositivo di taglio è uscito dalla sua sede. Fermare la macchina e staccare il  cavo della candela (Fig.24.0). Vericare eventuali danneggiamenti. Controllare se vi siano parti allentate e serrarle. Provvedere alle veriche, sostituzioni  o riparazioni presso un il centro di assistenza autorizzato. Fissaggio del dispositivo di taglio allentato o dispositivo di taglio danneggiato. Arrestare il motore e staccare il  cappuccio della candela (Fig.24.0). Contattare un Centro Assistenza per veriche, sostituzioni o riparazioni (par. 8.1).IT - 15

Sminuzza nemente l’erba tagliata e la lascia  sul prato, in alternativa alla raccolta nel sacco (per macchine predisposte) (Fig.26.0).BG - 1

2. Dichiara sotto la propria responsabilità, che la macchina:

Tosaerba con conducente a piedi (taglio erba)

3. È conforme alle speciche delle direttive:

4. Riferimento alle norme armonizzate::

g) Livello di potenza sonora misurato: h) Livello di potenza sonora garantito:

i) Ampiezza di taglio::

2. Dichiara sotto la propria responsabilità, che la macchina:

Tosaerba con conducente a piedi (taglio erba)

3. È conforme alle speciche delle direttive:

4. Riferimento alle norme armonizzate::

g) Livello di potenza sonora misurato: h) Livello di potenza sonora garantito:

i) Ampiezza di taglio::
