MT HT 55036 - Saha Kärcher - Ilmainen käyttöohje ja opas

Tuotetyyppi	Varsioksasahan lisälaite (Multitool MT 36 Bp:lle)
Merkki	Kärcher
Malli	MT HT 550/36
Virransyöttö	Akku 36 V (Multitool MT 36 Bp:n kautta)
Terän pituus	55 cm
Hampaiden väli	28 mm
Maksimi työskentelykorkeus	3,1 m
Mitat (P × L × K)	1305 × 125 × 87 mm
Paino (akun kanssa)	2,3 kg
Äänenpainetaso (LpA)	85,9 dB(A) (epävarmuus 3,0 dB(A))
Äänitehotaso (LwA)	93,9 dB(A) (epävarmuus 0,5 dB(A))
Käsi-käsivarsi tärinä (etukahva)	3,8 m/s² (epävarmuus 1,5 m/s²)
Käsi-käsivarsi tärinä (takakahva)	3,0 m/s² (epävarmuus 1,5 m/s²)
Säädettävä leikkauskulma	Kyllä, säätövivulla
Päätoiminnot	Pensas-, pensaikko- ja kasvien leikkaus; integroitu jätteenkerääjä
Turvallisuus	Teränsuoja, kahvan lukitus, vähimmäisetäisyys 10 m sähkölinjoista, käsineiden ja suojalasien käyttö pakollista
Huolto ja puhdistus	Terien puhdistus harjalla jokaisen käytön jälkeen; säännöllinen öljyäminen; mahdollista teroittaa viilalla
Varaosat ja korjattavuus	Alkuperäiset lisävarusteet ja varaosat saatavilla osoitteesta www.kaercher.com; korjaukset valtuutetussa huoltoliikkeessä
Takuu	Maan voimassa olevien ehtojen mukaan, materiaali- tai valmistusvirheitä vastaan
Käyttötarkoitus	Ammattikäyttö, ulkona, kuivalla säällä ja hyvässä valaistuksessa
Laitteen symbolit	Varoitukset: lue käyttöohje, henkilösuojainten käyttö, turvaetäisyys, sinkoutumisvaara

Usein kysytyt kysymykset - MT HT 55036 Kärcher

Kuinka asentaa MT HT 550/36 -lisälaite Multitool MT 36 Bp:hen?

Liitä lisälaitteen varsi Multitoolin kytkimeen noudattaen MT 36 Bp:n käyttöohjetta. Varmista, että lukitus on kunnolla kiinni.

Miten säädän pensasleikkurin leikkauskulman?

Paina kahvan lukitusta, sitten säätökahvaa lukituksen vapauttamiseksi. Säädä varren ja pensasleikkurin välistä kulmaa ja vapauta kahva. Varmista, että se napsahtaa loveen ja vapauta lukitus.

Mitä turvatoimia minun tulee noudattaa ennen laitteen käyttöä?

Käytä käsineitä, suojalaseja ja kuulosuojaimia. Varmista, ettei 15 metrin säteellä ole henkilöitä tai eläimiä. Pidä vähintään 10 m etäisyys sähkölinjoista. Käytä kantohihnaa ja pidä laitetta molemmin käsin.

Miten puhdistan ja hoidan teriä käytön jälkeen?

Poista jätteet kovalla harjalla jokaisen käytön jälkeen, sitten levitä sopivaa öljyä (ruosteenestoaine suositeltava). Voitele terät ennen varastointia. Käytä teränsuojusta kuljetuksessa ja varastoinnissa.

Mitä tehdä, jos laite pysähtyy käytön aikana?

Tämä voi johtua terän tukkeutumisesta leikkausjätteistä tai moottorin ylikuumenemisesta. Poista roskat terästä ja anna moottorin jäähtyä ennen uudelleenkäynnistystä.

Voinko käyttää MT HT 550/36 -lisälaitetta ilman Multitool MT 36 Bp:tä?

Ei, tämä lisälaite on suunniteltu käytettäväksi Multitool MT 36 Bp:n kanssa. Se ei toimi yksinään.

Miten teroitan pensasleikkurin terät?

Käytä suojakäsineitä. Kiinnitä terä ruuvipenkkiin. Käytä viilaa hampaiden vapaiden päiden teroittamiseen pitäen alkuperäinen kulma. Työnnä terää käsin päästäksesi seuraaviin hampaisiin.

Mikä on turvaetäisyys sähkölinjoihin?

Pidä vähintään 10 m etäisyys ilmajohtoihin sähköiskuvaaran välttämiseksi. Älä koskaan työskentele sähkölinjojen alla.

Miten säilytän lisälaitteen käytön jälkeen?

Irrota akku, puhdista laite, asenna teränsuojus ja poista kantohihna. Säilytä kuivassa, hyvin ilmastoidussa paikassa, suojassa syövyttäviltä aineilta ja poissa lasten ulottuvilta.

Minkä tyyppisiä kasveja voin leikata tällä laitteella?

Laite on suunniteltu leikkaamaan pensaita, pensaita ja vastaavia kasveja. Sitä ei saa käyttää ruohon, paksujen oksien tai puiden leikkaamiseen. Käytä käsisahaa suurille oksille.

KÄYTTÖOHJE MT HT 55036 Kärcher

Turvallisuusohjeet 61

Määräystenmukainen käyttö 62

Ympäristönsuojelu 62

Lisävarusteet ja varaosat 63

Toimituksen sisältö 63

Laitteessa olevat symbolit 63

Laitekuvaus 63

Käyttöönotto 63

Käyttö 63

Kuljetus 64

Varastointi 64

Hoito ja huolto 64

Huoltotyöt 64

Ohjeet häiriötilanteissa 65

Takuu 65

Tekniset tiedot 65

Tärinä- ja meluarvo 65

EU-vaatimustenmukaisuusvakuutus 65

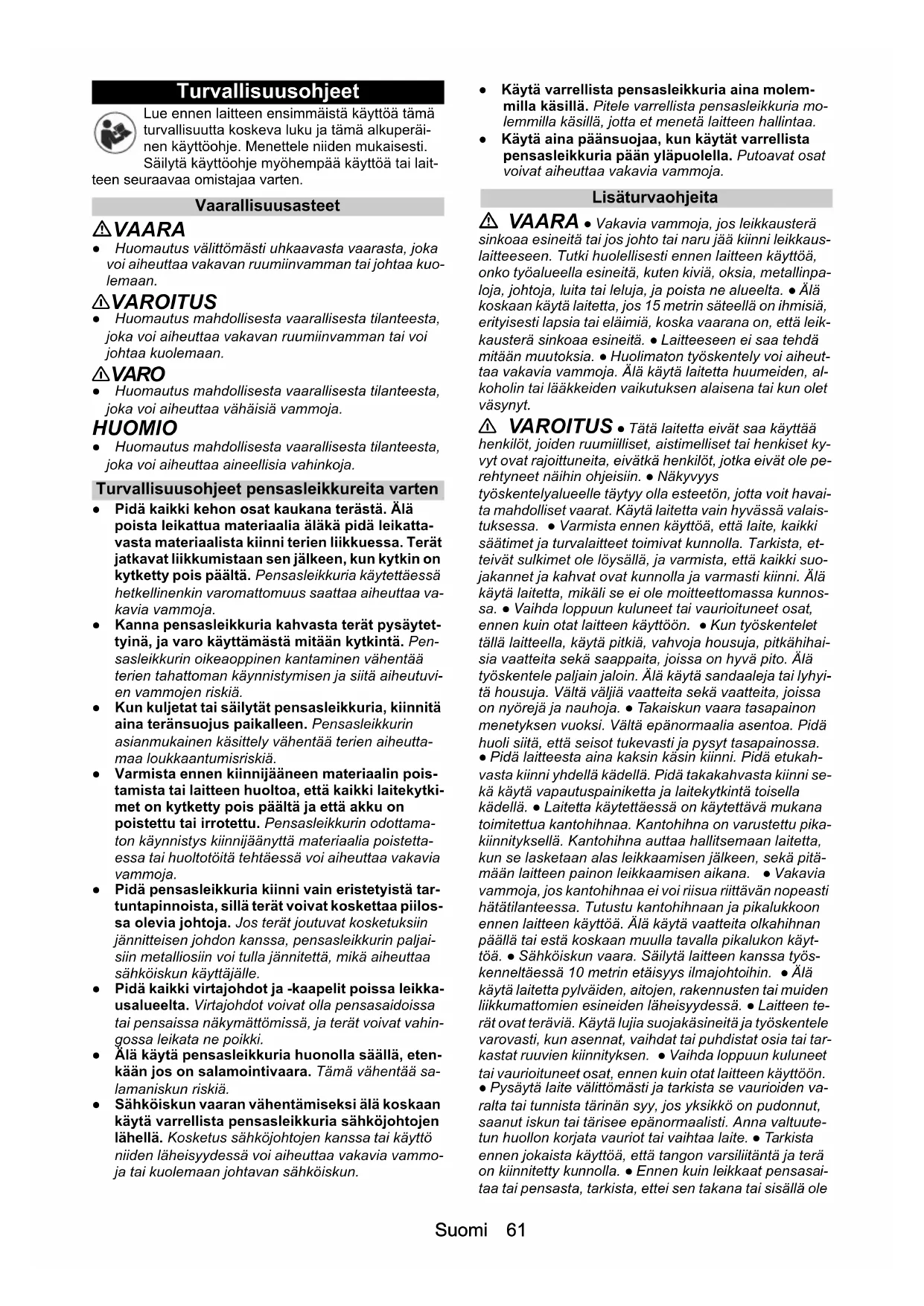

Turvallisuusohjeet

Lue ennen laitteen ensimmäistä käyttöä tämä turvallisuutta koskeva luku ja tämä alkuperäinen käyttöohje. Menettele niiden mukaisesti.

Säilytä käyttöohje myöhempää käyttöä tai lai-

teen seuraavaa omistajaa varten.

Vaarallisuusasteet

VAARA

Huomautus välittömästi uhkaavasta vaarasta, joka voi aiheuttaa vakavan ruumiinvamman tai johtaa kuolemaan.

VAROITUS

• Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa vakavan ruumiinvamman tai voi johtaa kuolemaan.

△VARO

• Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa vähäisiä vammoja.

HUOMIO

• Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa aineellisia vahinkoja.

Turvallisuusohjeet pensasleikkureita varten

• Pidä kaikki kehon osat kaukana terästä. Älä poista leikattua materiaalia äläkä pidä leikattavasta materiaalista kiinni terien liikkuessa. Terät jatkavat liikkumistaan sen jälkeen, kun kytkin on kytketty pois päältä. Pensasleikkuria käytettäessä hetkellinenkin varomattomuus saattaa aiheuttaa vakavia vammoja. Kanna pensasleikkuria kahvasta terät pysäytettyinä, ja varo käyttämästä mitään kytkintä. Pensasleikkurin oikeaoppinen kantaminen vähentää terien tahattoman käynnistymisen ja siitä aiheutuvien vammojen riskiä. Kun kuljetat tai säilytät pensasleikkuria, kiinnitä aina teränsuojus paikalleen. Pensasleikkurin asianmukainen käsittely vähentää terien aiheuttamaa loukkaantumisriskiä.
• Varmista ennen kiinnijääneen materiaalin poistamista tai laitteen huoltoa, että kaikki laitekytkimet on kytketty pois päältä ja että akku on poistettu tai irrotettu. Pensasleikkurin odottamaton käynnistys kiinnijäänyttä materiaalia poistettaessa tai huoltotöitä tehtäessä voi aiheuttaa vakavia vammoja.
• Pidä pensasleikkuria kiinni vain eristetyistä tartuntapinnoista, sillä terät voivat koskettaa piilossa olevia johtoja. Jos terät joutuvat kosketuksiin jännitteisen johdon kanssa, pensasleikkurin paljaisiin metalliosiin voi tulla jännitettä, mikä aiheuttaa sähköiskun käyttäjälle.
• Pidä kaikki virtajohdot ja -kaapelit poissa leikkausalueelta. Virtajohdot voivat olla pensasaidoissa tai pensaissa näkymättömissä, ja terät voivat vahingossa leikata ne poikki.
• Älä käytä pensasleikkuria huonolla säällä, etenkään jos on salamointivaara. Tämä vähentää salamaniskun riskiä. Sähköiskun vaaran vähentämiseksi älä koskaan käytä varrellista pensasleikkuria sähköjohtojen lähellä. Kosketus sähköjohtojen kanssa tai käyttö niiden läheisyydessä voi aiheuttaa vakavia vammoja tai kuolemaan johtavan sähköiskun.
• Käytä varrellista pensasleikkuria aina molemmilla käsillä. Pitele varrellista pensasleikkuria molemmilla käsillä, jotta et menetä laitteen hallintaa.
• Käytä aina pääsuojaa, kun käytät varrellista pensasleikkuria pään yläpuolella. Putoavat osat voivat aiheuttaa vakavia vammoja.

Lisäturvaohjeita

VAARA • Vakavia vammoja. Jos leikkuuterä sinkoaa esineitä tai jos johto tai naru jää kiinni leikkauslaitteeseen. Tutki huolellisesti ennen laitteen käyttöä, onko työalueella esineitä, kuten kiviä, oksia, metallinpaloja, johtoja, luita tai leluja, ja poista ne alueelta. Älä koskaan käytä laitetta, jos 15 metrin säteellä on ihmisiä, erityisesti lapsia tai eläimiä, koska vaarana on, että leikkuuterä sinkoaa esineitä. Laitteeseen ei saa tehdä mitään muutoksia. Huolimaton työskentely voi aiheuttaa vakavia vammoja. Älä käytä laitetta huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena tai kun olet väsynyt.

VAROITUS. Tätä laitetta eivät saa käyttää henkilöt, joiden ruumiilliset, aistimelliset tai henkiset kyvyt ovat rajoittuneita, eivätkä henkilöt, jotka eivät ole perehtyneet näihin ohjeisiin. Näkyvyys työskentelyalueelle täytyy olla esteetön, jotta voit havaita mahdolliset vaarat. Käytä laitetta vain hyvässä valaistuksessa. Varmista ennen käyttöä, että laite, kaikki säätimet ja turvalaitteet toimivat kunnolla. Tarkista, etteivät sulkimet ole löysällä, ja varmista, että kaikki suojakannet ja kahvat ovat kunnolla ja varmasti kiinni. Älä käytä laitetta, mikäli se ei ole moitteettomassa kunnossa. Vaihda loppuun kuluneet tai vaurioituneet osat, ennen kuin otat laitteen käyttöön. Kun työskentelet tällä laitteella, käytä pitkiä, vahvoja housuja, pitkähihaisia vaatteita sekä kenkiä, joissa on hyvä pito. Älä työskentele paljain jaloin. Älä käytä sandaaleja tai lyhyitä housuja. Vältä väljiä vaatteita sekä vaatteita, joissa on nyörejä tai nauhoja. Takaisin vaara tasapainon menetyksen vuoksi. Vältä epänormaalia asentoa. Pidä huoli siitä, että seisot tukevasti ja pysyt tasapainossa. Pidä laitteesta aina kaksin käsin kiinni. Pidä etukahvasta kiinni yhdellä kädellä. Pidä takakahvasta kiinni sekä käytä vapautuspainiketta ja laitekytkintä toisella kädellä. Laitetta käytettäessä on käytettävä mukana toimitettua kantohihnaa. Kantohihna on varustettu pikakiinnityksellä. Kantohihna auttaa hallitsemaan laitetta, kun se lasketaan alas leikkaamisen jälkeen, sekä pitämään laitteen painon leikkaamisen aikana. Vakavia vammoja, jos kantohihnaa ei voi irrottaa riittävän nopeasti hätätilanteessa. Tutustu kantohihnaan ja pikalukkoon ennen laitteen käyttöä. Älä käytä vaatteita olkahihnan päällä tai estä koskaan muulla tavalla pikalukon käyttöä. Sähköiskun vaara. Säilytä laitteen kanssa työskenneltäessä 10 metrin etäisyys ilmajohtoihin. Älä käytä laitetta pylväiden, aitojen, rakennusten tai muiden liikkumattomien esineiden läheisyydessä. Laitteen terät ovat teräviä. Käytä lujia suojakäsineitä ja työskentele varovasti, kun asennat, vaihdat tai puhdistat osia tai tarkastat ruuvien kiinnityksen. Vaihda loppuun kuluneet tai vaurioituneet osat, ennen kuin otat laitteen käyttöön. Pysäytä laite välittömästi ja tarkista se vaurioiden varalta tai tunnista tärinän syy, jos yksikkö on pudonnut, saanut iskun tai tärisee epänormaalisti. Anna valtuutetun huollon korjata vauriot tai vaihtaa laite. Tarkista ennen jokaista käyttöä, että tangon kiristys ja terä on kiinnitetty kunnolla. Ennen kuin leikkaat pensasaitaa tai pensasta, tarkista, ettei sen takana tai sisällä ole

ihmisiä tai eläimiä. Sammuta moottori, poista akku ja varmistu siitä, että kaikki liikkuvat osat ovat pysähtyneet kokonaan:

• ennen kuin säädät leikkuutyökalun työasentoon.
• ennen kuin puhdistat laitteen tai poistat tukkeuman.
• ennen kuin jätät laitteen ilman valvontaa.
• ennen kuin tarkistat tai huollat laitteen tai työskentelet laitteen parissa.

VAROITUS: Käytä suojalaseja ja kuulosuojaimia.

• Suojaa pää työskennellessäsi paikoissa, joissa on putoavien esineiden vaara. Väljät vaatteet, hiukset tai korut, jotka joutuvat kosketuksiin laitteen liikkuvien osien kanssa, aiheuttavat loukkaantumisvaaran. Pidä vaatteet ja korut erillään koneen liikkuvista osista. Sido pitkät hiukset kiinni. Varmista ennen laitteen käynnistämistä, että terät eivät osu mihinkään. Älä käytä laitetta tikkailla tai epävakailla alustoilla. Kuulosuojaimet voivat rajoittaa varoitusäänien kuulemista. Kiinnitä siksi huomiota lähistön ja työskentelyalueen mahdollisiin vaaroihin. Laitteesta tuleva melu voi rajoittaa kuulokykyäsi. Tarkkaile siksi lähelläsi ja työalueella mahdollisesti ilmeneviä vaaroja.

HUOMIO. Älä ohjaa laitetta tiiviiden pensaiden läpi voimaa käyttäen. Silloin terät voivat juuttua ja hidastua. Hidasta työskentelynopeutta, jos terät juuttuvat. Älä leikkaa oksia, jotka ovat selvästi liian suuria mahtuakseen terien väliin. Katkaise suuret oksat käsiraudalla tai oksasahalla, jossa ei ole moottoria.

Turvallinen kuljetus ja varastointi

VAROITUS • Kytke laite pois päältä, anna sen jäähtyä ja irrota akku ennen laitteen varastointia tai kuljetusta.

VARO. Onnettomuuksien ja loukkaantumisten estämiseksi laitetta saa kuljettaa ja varastoida vain, kun teräsuoja on asennettu ja akku irrotettu. Loukkaantumisen ja laitevaurioiden vaara. Varmista laite kuljetuksen ajaksi, jotta se ei liiku tai putoa. Säilytä alkuperäinen pakkaus erillään laitteesta turvallisuuden vuoksi.

HUOMIO · Poista laitteesta kaikki vieraat aineet ennen kuljetusta ja varastointia. · Säilytä laitetta kuivassa ja hyvin tuulettuvassa paikassa lasten ulottumattomissa. Pidä laite erillään syövyttävistä aineista, kuten puutarhakemikaaleista. · Älä säilytä laitetta ulkoalueella.

Turvallinen huolto ja hoito

VAROITUS. Kytke moottori pois päältä, irrota akku ja varmista, että kaikki liikkuvat osat ovat pysähtyneet kokonaan:

• ennen kuin puhdistat tai huollat laitteen.
• ennen kuin vaihdat varaosia.
• Terävien terien aiheuttama loukkaantumisvaara. Noudata erityistä huolellisuutta teräsuojan asettamisen ja irrottamisen sekä laitteen puhdistuksen ja öljyämisen aikana. - Varmista, että laite on turvallinen, tarkistamalla säännöllisesti pulttien, mutterien ja ruuvien kunnollinen kiinnitys. - Poista lika teristä kovalla harjalla jokaisen käyttökerran jälkeen ja käytä soveltuvaa öljyä ruostesuojaukseen ennen kuin asetat teräsuojan takaisin paikalleen. Valmistaja suosittelee käyttämään ruostesuojaukseen ja öljyämiseen suihketta. Asiakaspalvelusta saat tietoa soveltuvista suihkeista. Voit öljytä terät ennen jokaista käyttökertaa kuvatulla tavalla.

VARO·Käytä vain valmistajan hyväksymiä lisävarusteita ja varaosia. Alkuperäiset lisävarusteet ja

varaosat varmistavat laitteen turvallisen ja häiriöttömän käytön.

HUOMIO · Puhdista tuote jokaisen käyttökerran jälkeen pehmeällä, kuivalla liinalla.

Huomautus: Huoltotoimia saavat tehdä vain pätevät ja erityiskoulutuksen saaneet ammattihenkilöt. Suosittelemme lähettämään tuotteen korjattavaksi valtuutettuun huoltokeskukseen. Saat toteuttaa vain tässä käyttöohjeessa kuvatut säädöt ja korjaukset. Ota yhteyttä valtuutettuun asiakaspalveluun muihin korjauksiin liittyvissä asioissa.

Jäännösriskit

△ VAROITUS

• Vaikka laitetta käytetään ohjeenmukaisella tavalla, jää silti tiettyjä jäännösriskejä. Laitteen käytön aikana voi esiintyä seuraavia vaaroja:
• Teriin osuminen voi aiheuttaa vammoja. Pidä terät kaukana kehosta. Käytä teräsuojaa, kun et leikkaa. Tärinä voi aiheuttaa loukkaantumisia. Käytä jokaiseen työhön oikeaa työkalua ja määrättyjä otteita ja rajoita työaikaa ja altistumista.
• Melu voi johtaa kuulovaurioihin. Käytä kuulosuojaimia ja rajoita kuormitusta.

Riskien pienentäminen

△ VAROITUS

• Laitteen pitkäaikaisessa käytössä voi käsissä syntyä tärinän aiheuttamia verenkiertohäiriöitä. Yleispätevää kestoa laitteen käytölle ei voida määrittää, koska se riippuu monista tekijöistä:
• Henkilökohtainen taipumus heikentyneeseen verenkiertoon (usein kylmät sormet, sormien kihelmöinti)
• Alhainen ympäristön lämpötila. Käytä käsiesi suojana lämpimiä käsineitä. Luja tarttuminen estää verenkierron.
• Keskeytymätön käyttö on vahingollisempaa kuin taukojen keskeyttämä käyttö.

Jos käytät laitetta säännöllisesti, pitkäaikaisesti ja sinulla ilmenee toistuvasti oireita, kuten esim. sormien kihelmöintiä, kylmät sormet, sinun tulee kääntyä lääkärin puoleen.

Määräystenmukainen käyttö

• Lisävarusteena saatava pitkävartinen pensasleikkuri on tarkoitettu ammattimaiseen käyttöön.
• Lisävaruste on tarkoitettu käytettäväksi MT 36 Bp -monitoimityökalun kanssa. Laite on tarkoitettu vain ulkokäyttöön.
• Turvallisuussyistä laitteesta on pidettävä kiinni aina kaksin käsin.
• Laite on tarkoitettu pensasaitojen, pensaiden ja vastaavien kasvien leikkaamiseen. Käyttäjä seisoo turvallisesti maassa.
• Laitetta saa käyttää vain kuivissa, hyvin valaistuissa olosuhteissa.

Muu käyttö, esimerkiksi ruohon, puiden ja paksujen oksien leikkaaminen, on kielletty.

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettäviä. Hävitä pakkaukset ympäristöystävällisesti.

Sähkö- ja elektroniikkalaitteet sisältävät arvokkaita kierrätettäviä materiaaleja tai rakenneosia, kuten paristoja, akkuja tai öljyjä, jotka väärin käsiteltyinä tai väärin hävitettyinä voivat aiheuttaa

mahdollisia vaaroja ihmisten terveydelle ja ympäristölle. Nämä rakenneosat ovat kuitenkin välttämättömiä laitteen asianmukaista käyttöä varten. Tällä symbolilla merkittyjä laitteita ei saa hävittää tavallisena talousjätteenä.

Sisältöaineita koskevia ohjeita (REACH)

Päivitettyjä tietoja sisältöaineista löytyy osoitteesta: www.kaercher.com/REACH

Lisävarusteet ja varaosat

Käytä vain alkuperäisiä lisävarusteita ja alkuperäisiä varaosia, sillä ne varmistavat laitteen turvallisen ja häiriöttömän käytön.

Tietoja lisävarusteista ja varaosista löytyy osoitteesta www.kaercher.com.

Toimituksen sisältö

Laitteen toimituksen sisältö on kuvattu pakkauksessa. Tarkasta laitetta pakkauksesta purkaessasi pakkauksen sisällön täydellisyys. Jos lisävarusteita puuttuu tai havaitset kuljetusvahinkoja, ilmoita tästä jälleenmyyjälle.

Laitteessa olevat symbolit

	Yleinen varoitusmerkki
	Lue ennen käytöönottoa käytöohje ja kaikki turvaohjeet.
	Käytä laitteella työskennellessäsi sopivia silmä- ja kuulosuojaimia.
	Käytä luistamattomia jakestäviä käsinei-tä, kun työskentelet laitteella.
	Käytä luistamattomia turvajalkineita, kun työskentelet laitteella.
	Loukkaantumisvaara. Älä koske teräviin terin.
	Sähkövaara. Säilytä laitteell suoritetta-vien tõiden aikana vähintään 10 metrin etäisyys ilmajohtoin.
	Vaara esineiden sinkoutuessa ilmaan. Pidä henkilöt, erityisesti lapset, sekä lemmikit vähintään 15 metrin etäisyydel-lä työskentelyalueesta.

Laitekuvaus

Tässä käyttöohjeessa kuvataan maksimaalinen varustus. Mallista riippuen toimituksen sisällössä on eroja (katso pakkaus).

Katso kuva kuvitussivuilta Kuva A

1 Teränsuoja 2 Leikkuuterä 3 Leikkuujänteiden poistaja 4 Varsi 5 Tyypikilpi 6 Vipulukitus 7 Leikkuukulman säätövipu

Käyttöönotto

Multi-Tool-laitteen asennus

1. Yhdistä varsi Multi-Tool-laitteen liittimeen (katso käyttöohje Multi-Tool MT 36 Bp). Kuva B

Leikkuujänteiden poistajan asentaminen

1. Asenna leikkuujänteiden poistaja. Kuva C

Käyttö

Pensasleikkuria ensimmäistä kertaa käyttävien henkilöiden on hyvä saada opastusta kokeneelta käyttäjältä ja tärkeää harjoitella käsittelyä ja tekniikoita.

Leikkuukulman asetus

Varren ja pensasleikkurin välinen kulma voidaan mukauttaa työoloihin.

Kuva D

△VARO

Terävä leikkuutera

Viltohaavat

Käytä aina suojakäsineitä, kun työskentelet leikkuuterän parissa.

1. Asenna teränsuoja.

Kuva E

1. Aseta laite tasaiselle alustalle.
2. Paina kahvan lukitusta.

Kuva F

Leikkuukulman säätökahvan lukitus avautuu.

1. Paina leikkuukulman säätökahvaa.

Kuva G

1. Säädä varren ja pensasleikkurin välinen kulma.
2. Vapauta leikkuukulman säätökahva. Varmista, että kahva lukittuu loveen.
3. Vapauta kahvan lukitus. Leikkuukulman säätökahva lukittuu.
4. Poista teränsuojus.

Käyttö

△VAROITUS

Terävien terien aiheuttama loukkaantumisvaara

Käytä suojalaseja ja suojakäsineitä aina kun teet laitteeseen huoltotoimenpiteitä.

△VAROITUS

Laitteen hallitsemattomista liikkeistä johtuva loukkaantumisvaara

Pidä laitteesta aina kaksin käsin kiinni.

Käytä aina kantohihnaa.

1. Tarkasta, onko leikattavassa aineksessa vieraita aineita, esimerkiksi kalvoja, kiviä tai puun kappaleita, ja poista ne tarvittaessa.
2. Poista teränsuojus.

Kuva H

1. Kytke laite päälle, katso käyttöohje Multi-Tool MT 36 Bp.
2. Leikkaa pensasaita. Kuva I

Käytön lopettaminen

1. Poista akku laitteesta (katso käyttöohje Multi-Tool MT 36 Bp).
2. Puhdista laite (katso luku Laitteen puhdistus).

Multi-Tool-laitteen purkaminen

1. Irrota lisävaruste Multi-Tool -laitteesta (katso käyttöohje Multi-Tool MT 36 Bp).

Kuljetus

△VARO

Jos painoa ei oteta huomioon

Loukkaantumis- ja vaurioitumisvaara

Huomioi kuljettaessa laitteen paino.

VAROITUS

Tahaton käynnistyminen

Viiltohaavat

Kun Multi-Tool-laite on asennettu, poista akku laitteesta ennen kuljetusta.

Kuljeta laitetta vain, kun teräsuojus on paikallaan.

• Kun kuljetat laitetta ajoneuvossa, varmista, ettei se pääse liukumaan tai kallistumaan.

Varastointi

Puhdista laite aina ennen varastointia (katso luku Laitteen puhdistus).

△VARO

Loukkaantumis- ja vaurioitumisvaara!

Laite voi kaatua kaltevilla pinnoilla.

Ota varastoinnissa huomioon laitteen paino.

VAROITUS

Tahaton käynnistyminen

Viiltohaavat. Kun Multi-Tool-laite on asennettu, poista akku laitteesta ennen varastointia. Pidä teräsuojus paikallaan laitteen varastoinnin aikana. 1. Irrota kantohihna. 2. Pura Multi-Tool-laite (katso käyttöohje Multi-Tool MT 36 Bp). 3. Säilytä laitetta kuvassa ja hyvin tuulettuvassa paikassa. Pidä kaukana syövyttävistä aineista kuten puutarhakemikaaleista ja jäänestosuoloista. Säilytä laitetta vain sisätiloissa.

Hoito ja huolto

VAROITUS

Tahaton käynnistyminen

Viiltohaavat

Jos Multi-Tool-laite on asennettuna, poista akku laitteesta ennen kaikkia laitteelle tehtäviä töitä.

△VARO

Terävien terien aiheuttama loukkaantumisvaara

Käytä suojalaseja ja suojakäsineitä aina kun teet laitteeseen huoltotoimenpiteitä.

Laitteen puhdistus

1. Poista roskat ja lika terästä harjalla. Kuva J
2. Puhdista varsi pehmeällä, kuivalla liinalla.

Huoltotyöt

Terän ruuvien tarkastaminen

△VARO

Löystyneet ruuvit

Terän hallitsemattomasta liikkeestä johtuvat viiltohaavat. Tarkasta säännöllisesti, että terän ruuvit ovat tiukalla.

Kuva K

1. Tarkasta ruuvien/mutterien tiukka kiinnitys.
2. Kiristä löystyneet ruuvit/mutterit.

Leikkuuterien öljyäminen

Leikkuulaadun säilyttämiseksi leikkuuterät on öljytävä jokaisen käyttökerran jälkeen.

Huomautus

Juokseva koneöljy tai öljysuihke tuottaa erittäin hyvän tuloksen.

Kuva L

1. Aseta laite tasaiselle alustalle.
2. Levitä öljyä leikkuuterien yläpuolelle.

Huomautus

Voit parantaa tulosta käynnistämällä Multi-Tool-laitteen hetkeksi öljyn levittämisen jälkeen, jolloin öljy jakautuu uriin (katso käyttöohje Multi-Tool MT 36 Bp).

Leikkuuterien teroittaminen

Huomautus

Poista materiaalia mahdollisimman vähän ja säilytä teroittaessa terän hampaiden alkuperäinen kulma.

Terätera

Viiltohaavat. Käytä sopivia suojakäsineitä teroittaessasi leikkuuterää. 1. Kiinnitä terä ruuvipuristimeen. 2. Teroita terän hampaiden vapaana oleva puoli viilalla. 3. Työnnä terää varovaisesti käsin eteenpäin niin, että teroittamattomat terän hampaat tulevat esille. 4. Teroita kaikkien terän hampaiden vapaana oleva puoli viilalla.

Ohjeet häiriötilanteissa

Häiriöillä on usein yksinkertaisia syitä, jotka voit itse poistaa seuraavan yleiskatsauksen avulla. Ota yhteys valtuutettuun asiakaspalveluun epäselvissä tapauksissa tai jos häiriöitä ei ole tässä mainittu.

Akun vanhetessa sen varauskyky heikkenee, vaikka sitä hoidettaisiin hyvin. Näin ollen täyttä käyntiaikaa ei enää saavuteta edes täyteen ladattuna. Tämä ei ole osoitus viasta.

Virhe Syk Korjaus
Laite pysähtyy käytön ai-kana	Terään on juuttunut leikattua ainesta.	● Poista leikattu aines terästä.
	Moottori on ylikuumentunut	● Keskeytä työskentely ja anna moottorin jäähtyä.
Ongelmat varren osien asennuksessa	Liitäntäkohdat ovat likaiset.	● Poista pinttynyt lika varren pääistä. ● Aseta lisävaruste vain puhtaalle alustalle.

Takuu

Jokaisessa maassa ovat voimassa vastaavan myyntiyhtiön julkaisemat takuuehdot. Korjaamme laitteessa mahdollisesti ilmenevät häiriöt takuuajan kuluessa maksutta, jos häiriöiden syynä ovat olleet materiaali- tai valmistusvirheet. Takuutapauksessa pyydämme ottamaan yhteyttä ostotositteen kanssa jälleenmyyjään tai lähimpään valtuutettuun asiakaspalveluun.

(Osoite, katso takasivu)

Tekniset tiedot

		MT 36 Bp	MT HT 550/36
Laitteen tehotiedot
Käytöjannite	V		36
Maksiminopeus /min 10000 ±
		10%
Leikkuuterän pituus cm 55
Hammasväli	mm		28
Toiminta-alue (maks.) m		3,1
Mitat ja painot
Pituus x leveys x korkeus	mm	951 x	1305 x
		197 x	125 x 87
		188
Paino (akun kanssa)	kg	2,6	2,3
Laitteen tehotiedot (mitattu Multitool MT 36 Bp -mittauslaitteella)
Maksimipyörismisnopeus	/min		1820 ± 10%

Äänitehotaso standardien EN 62841-1 ja EN 62841-4-2 mukaan (mitattu Multitool MT 36 Bp -mittauslaitteella)

Äänenpoinetaso LpA	dB(A)	85,9
Epävarmuus KpA	dB(A)	3,0
Äänen tehotasso LwA	dB(A)	93,9
Epävarmuus KwA	dB(A)	0,5

Tärinäarvo standardien EN 62841-1 ja EN 62841-4-2 mukaan (mitattu Multitool MT 36 Bp -mittauslaitteella)

Käsi-käsivarsi-tärinäarvo, etukahva	m/s2	3,8
Käsi-käsivarsi-tärinäarvo, takakahva	m/s2	3,0
Epävarmuus K	m/s2	1,5

Oikeus teknisiin muutoksiin pidätetään.

Tärinä- ja meluarvo

Ilmoitetut kokonaistärinäarvot ja ilmoitetut melupäästöarvot on mitattu vakiotestimenetelmällä, ja niiden avulla työkaluja voidaan verrata toisiinsa. Ilmoitettuja kokonaistärinäarvoja ja ilmoitettuja melupäästöarvoja voidaan käyttää myös alustavassa altistumisen arvioinnissa.

VAROITUS

Sähkötyökalun todellisen käytön aikaiset tärinä- ja melupäästöt voivat käytetystä työkalusta ja erityisesti työkappaleen tyypistä riippuen poiketa ilmoitetuista arvoista.

Määritä turvallisuustoimenpiteet käyttäjän suojaamiseksi todellisissa käyttöolosuhteissa tapahtuvan altistumisen arvioinnin perusteella (ottaen huomioon kaikki käyttöjakson osat, kuten laukaisuaika).

Laite käden-käsivarren tärinärvolla >2,5m / s² (katso luku Tekniset tiedot käyttöohjeessa)

VAROITUS: Useiden tuntien ajan jatkunut keskeytyksetön käyttö voi johtaa puutumisoireisiin. Käytä käsiesi suojana lämpimiä käsineitä. Pidä säännöllisiä työtaukoja.

EU-

vaatimustenmukaisuusvakuutus

Täten vakuutamme, että jäljempänä kuvattu kone vastaa suunnittelultaan ja rakenteeltaan sekä meidän markkinoille tuomanamme mallina EU-direktiivien olennaisia turvallisuus- ja terveysvaatimuksia. Jos konetta muutetaan ilman meidän hyväksyntäämme, tämän vakuutuksen voimassaolo raukeaa.

Tuote: Akkukäyttöinen varrellinen pensasleikkuri Tyyppi: 1.042-511.0 + 1.042-513.0

Sovellettavat EU-direktiivit

2006/42/EY (+2009 / 127 / EY)

2014/30/EU

2000/14/EY (+2005/88/EY)

2011/65/EU

Sovelletut yhdenmukaistetut standardit

EN 62841-1: 2015 +A11: 2022

EN 62841-4-2:2019

EN 55014-1:2017 + A11:2020

EN 55014-2: 1997+A1: 2001+A2: 2008

EN IEC 63000:2018

Sovellettu vaatimustenmukaisuuden arviointimenettely

2000/14/EY ja muutokset: 2005/88/EY: liite V

Äänen tehotaso dB(A)

Mitattu: 93,9

Taattu: 95

Allekirjoittaneet toimivat yrityksen johtokunnan puolesta ja sen valtakirjalla.

H. Jenner

Dokumentointivastaava:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Karcher-Str. 28 - 40

Viittaa mahdolliseen vaaralliseen tilanteeseen, joka voi aiheuttaa vakavia vammoja tai johtaa kuolemaan.

△VAROITUS

Viittaa mahdolliseen vaaralliseen tilanteeseen, joka voi aiheuttaa lieviä vammoja.

HUOMIO

Lisävarusteet ja varaosat

Leikkuumateriaalin puhdistimen asennus

1. Asenna leikkuumateriaalin puhdistin. Kuva C

Suojaus

Loukkaantumisvaara terävän veitsen takia

Loukkaantumisvaara terävän veitsen takia

2000/14/EY ja muutettu 2005/88/EY: Liite V

Äänitehotaso dB(A)

Mitattu: 93,9

Taattu: 95

mete veliau ja pasinaudoti arba perduoti kitam savininkui.

Rizikos Iygiai

PAVOJUS

• Nuoroda del tiesioginio pavojaus, galincio sukelti sunkius kuno suzalojimus ar mirtj.

△ISPEJIMAS

• Nuoroda del galimo pavojaus, galincio sukelti sunkius kuno suzalojimus ar mirtj.

ATSARGIAI

• Nurodo galima pavoju, galinti sukelti lengvus sužalojimus.

DEMESIO

• Nuoroda del galimo pavojaus, galincio sukelti materialinius nuostolius.
