Tuotetyyppi	Itseliikkuva lakaisukone
Merkki	Kärcher
Malli	KM 130300 R D Classic
Mitat (P x L x K)	2040 mm x 1330 mm x 1430 mm
Omamassa	920 kg
Suurin sallittu kokonaismassa	1397 kg
Moottori	Yanmar 3TNV76A -dieselmoottori, 3-sylinterinen, 4-tahtinen
Moottorin teho	15,8 kW / 21,5 hv
Polttoainesäiliön tilavuus	16 L (diesel)
Ajonopeus	10 km/h (eteen ja taakse)
Suurin kaltevuus	18 % ajosuunnassa
Lakaisuleveys ilman sivuharjoja	1000 mm
Työleveys sivuharjoilla	1300 mm
Lakaisuteho (sivuharjoilla)	13 000 m²/h
Pölysäiliön tilavuus	300 L
Säiliön tyhjennyskorkeus	1400 mm
Pyörivä harja (halkaisija x leveys)	300 mm x 1000 mm
Sivuharjat (halkaisija)	600 mm
Suodatinpinta-ala	7,8 m² (pölysuodatin)
Äänenpainetaso (LpA)	80 dB(A)
Käynnistysapu	Sytytystulppien esilämmitys
Turvallisuus	Istuinkytkin, seisontajarru, turvapuomi tyhjennystä varten
Normaali huolto	Päivittäinen tasojen tarkistus (öljy, polttoaine, jäähdytys), suodattimen puhdistus

Usein kysytyt kysymykset - KM 130300 R D Classic Kärcher

Kuinka käynnistää Kärcher KM 130300 R D Classic -lakaisukone?

Käynnistääksesi istu kuljettajan istuimelle (istuinkytkin on oltava aktivoituna), kiristä seisontajarru, työnnä kaasuvipu 1/3-asentoon, käännä avain esilämmitykseen (merkkivalo syttyy), ja sammumisen jälkeen käännä käynnistysasentoon pitäen jarrupoljinta painettuna.

Kuinka tyhjentää pölysäiliö?

Nosta telaharja ja sivuharja ohjausvipujen avulla, sulje keräimen luukku, nosta pölysäiliö, lähesty hitaasti keräintä, kiristä seisontajarru, avaa luukku tyhjentämistä varten, sulje sitten ja laske säiliö.

Mikä on suurin sallittu kaltevuus käytössä?

Ajosuunnassa ei saa ylittää 18 % kaltevuutta. Kohtisuorassa suunnassa ei saa ylittää 10 %. Noudata näitä rajoja kaatumisriskin välttämiseksi.

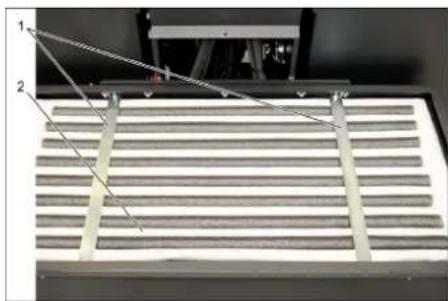

Kuinka huoltaa pölysuodatin?

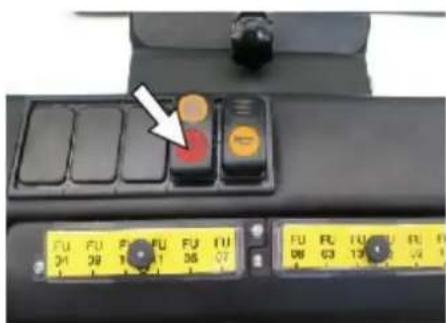

Puhdista suodatin säännöllisesti manuaalisella puhdistuspainikkeella. Älä koskaan pese suodatinta vedellä. Vaihda se tarvittaessa vain Kärcherin huoltopalvelun kautta.

Mitä polttoainetta käytetään?

Käytä dieselpolttoainetta. Älä koskaan tankkaa suljetussa tilassa, sammuta moottori, vältä kosketusta kuumiin pintoihin ja pyyhi mahdolliset roiskeet.

Kuinka tarkistaa moottoriöljyn taso?

Anna moottorin jäähtyä, odota 5 minuuttia sammutuksen jälkeen, poista mittatikku, pyyhi se, kierrä se takaisin, poista se uudelleen ja lue taso. Tason tulee olla MIN- ja MAX-merkkien välissä.

Mitä tehdä, jos kone ei käynnisty?

Varmista, että istut istuimella (turvakytkin), jarrupoljin on painettuna, akku on ladattu, säiliössä on polttoainetta ja esilämmitys on suoritettu. Jos ongelma jatkuu, ota yhteyttä huoltopalveluun.

Kuinka kuljettaa lakaisukonetta turvallisesti?

Sammuta moottori, poista avain, kiristä seisontajarru, irrota akku, kiinnitä laite kiinnityspisteisiin (4x) hihnoilla ja varmista pyörät kiiloilla. Noudata omamassaa 920 kg.

Mitkä lattiapäällysteet sopivat?

Lakaisukone sopii asfaltille, teollisuuslattioille, valubetonille, betonille ja kiveyksille. Älä käytä sitä epävakailla tai vaarallisilla pinnoilla.

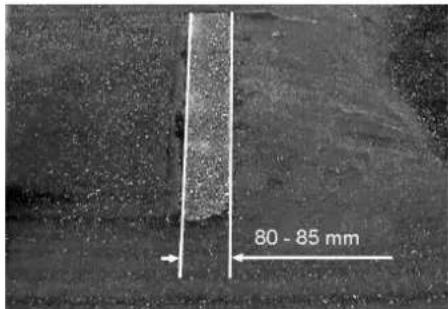

Kuinka säätää pyörivän harjan lakaisujälki?

Kun olet laskenut harjan pölyiselle lattialle, pyöritä sitä noin 10 sekuntia, peruuta sitten. Jäljen tulee muodostaa 80–85 mm leveä suorakulmio. Säädä tarvittaessa säätöruuveilla.

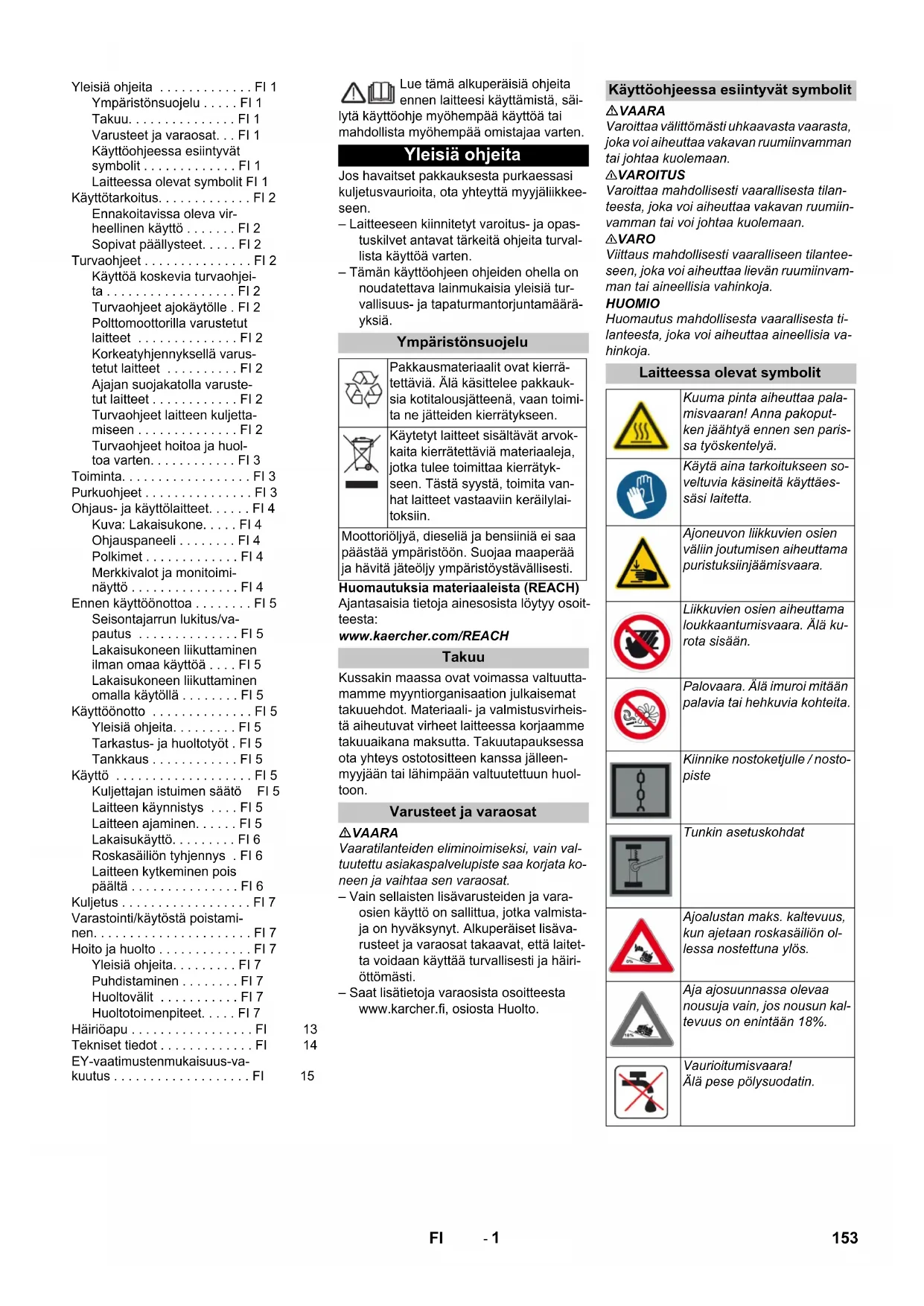

KÄYTTÖOHJE KM 130300 R D Classic Kärcher

Laitteessa olevat symbolit. FI 1

Ympäristönsuojelu. FI 1

Takuu. FI 1

Varusteet ja varaosat. FI 1

Käyttöohjeessa esiintyvät

symbolit. FI 1

Laitteessa olevat symbolit. FI 1

Käyttötarkoitus. FI 2

Ennakoitavissa oleva vir

heellinen käyttö. FI 2

Sopivat päällysteet. FI 2

Turvaohjeet. FI 2

Käyttöä koskevia turvaohjei

ta. FI 2

Turvaohjeet ajokäytölle. FI 2

Polttomoottorilla varustetut

laitteet .F12

Korkeatyhennyksellä varus-

tetut laitteet .F12

Ajajan suojakotla varuste

tut laitteet . FI 2

Turvaohjeet laitteen kuljetta

miseen . FI 2

Turvaohjeet hoitoa ja huol

toa varten.. FI 3

Toiminta. FI 3

Purkuohjeet FI 3

Ohjaus- ja käyttölaitteet. . . . F1 4

Kuva:Lakaisukone. .F4

Ohjauspaneeli . FI 4

Polkimet FI 4

Merkkivalot ja monitoiminäyttö FI 4

Ennen käyttöönottoa FI 5

Seisontajarrun lukitus/vapautus FI 5

Lakaisukoneen liikuttaminen ilman omaa käyttöä FI 15

Lakaisukoneen liikuttaminen omalla käytöllä FI 15

Käyttöönotto FI 5

Yleisiä ohjeita FI 15

Tarkastus- ja huoltotyöt FI 5

Tankkaus FI 5

Käyttö FI 5

Yleisiä ohjeita. F15

Tarkastus- ja huoltotyöt. FI 5

Tankkaus.

Käyttö.

Kuljettajan istuimen säätö F15

Laitteen käynnistys . . . F 5

Laitteen ajaminen. FI 5

Lakaisukäyttö. FI 6

Roskasäiliön tyhjennys . Fl 6

Laitteen kytkeminen pois

päältä . FI 6

Kuljetus FI 7

Varastointi/käytöstä poistami

nen. FI7

Hoito ja huolto . FI 7

Yleisiä ohjeita. FI 7

Puhdistaminen .F7

Huoltovälit F17

Huoltotoimenpiteet. .F17

Häiriöapu 13

Tekniset tiedot . FI 14

EY-vaatimustemukaisuusva-

kuutus FI 15

Lue tämä alkuperäisiä ohjeita ennen laitteesi käyttämistä, säilytä käyttöohje myöhempää käyttöä tai mahdollista myöhempää omistajaa varten.

Säilytä käyttöohje myöhempää käyttöä tai mahdollista myöhempää omistajaa varten.

Jos havaitset pakkauksesta purkaessasi kuljetusvaurioita, ota yhteyttä myyntiliikkeeseen.

Jos havaitset pakkauksesta purkaessasi kuljetusvaurioita, ota yhteyttä myyjäliikkeeseen.

-Laitteeseen kiinnitetyt varoitus- ja opastuskilvet antavat tärkeitä ohjeita turvallista käyttöä varten.

Tämän käyttöohjeen ohjeiden ohella on noudatettava lainmukaisia yleisiä turvallisuus- ja tapaturmantorjuntamääräyksiä.

Pakkausmateriaalit ovat kierrätettäviä. Älä käsittele pakkauksia kotitalousjätteenä, vaan toimita ne jätteiden kierrätykseen.

Pakkausmateriaalit ovat kierrätettäviä. Älä käsittele pakkauksia kotitalousjätteenä, vaan toimita ne jätteiden kierrätykseen.

Käytetyt laitteet sisältävät arvokkaita kierrätettäviä materiaaleja, jotka tulee toimittaa kierrätykseen. Tästä syystä toimita vanhat laitteet vastaaviin keräilylaitoksiin.

Moottorioljyä, dieselöljyä ja bensiiniä ei saa päästää ympäristöön. Suojaa maaperä ja hävitä jäteöljy ympäristöystävällisesti.

Huomautuksia materiaalista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoitteesta:

Kussakin maassa ovat voimassa valtuuttamamme myyntiorganisaation julkaisemat takuuehdot. Materiaali- ja valmistusvirheistä aiheutuvat virheet laitteessa korjaamme takuuaikana maksutta. Takuutapauksessa ota yhteys ostotositteen kanssa jälleenmyyjään tai lähimpään valtuutettuun huoltoon.

Varusteet ja varaosat

VAARA

Vaaratilanteiden eliminoimiseksi vain valtuutettu asiakaspalvelupiste saa korjata koneen ja vaihtaa sen varaosat.

Vain sellaisten lisävarusteiden ja varaosien käyttö on sallittua, jotka valmistaja on hyväksynyt. Alkuperäiset lisävarusteet ja varaosat takaavat, että laitetta voidaan käyttää turvallisesti ja häiriöttömästi.

• Saat lisätietoja varaosista osoitteesta www.karcher.fi, osiosta Huolto.

Käyttöohjeessa esiintyvät symbolit

VAARA

Varoittaa välittömästi uhkaavasta vaarasta, joka voi aiheuttaa vakavan ruumiinvamman tai johtaa kuolemaan.

VAROITUS

Varoittaa mahdollisesti vaarallisesta tilanteesta, joka voi aiheuttaa vakavan ruumiinvamman tai voi johtaa kuolemaan.

VARO

Viittaus mahdollisesti vaaralliseen tilanteeseen, joka voi aiheuttaa lievän ruumiinvamman tai aineellisia vahinkoja.

HUOMIO

Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa aineellisia vahinkoja.

Laitteessa olevat symbolit

SSS	Kuuma pinta aiheuttaa pala-misvaaran! Anna pakoput-ken jäahtyä ennen sen paris-sa työskentelyä.
	Käytä aina tarkoitukseen so-veltuvia käsineitä käyttäes-säsi laitetta.
	Ajoneuvon likkuvien osien vällin joutumisen aiheuttama puristuksiinjäämisvaara.
	Liikkuvien osien aiheuttama loukkaantumisvaara. Älä ku-rota sisään.
	Palovaara. Älä imuroi mitään palavia tai hehkuvia kohteita.
	Kiinnike dostoketjulle / nosto-piste
	Tunkin asetuskohdat
	Ajoalustan maks. kaltevuus, kun ajetaan roskasäiliön ol-lessa NORTHuna ylös.
	Aja ajosuunnassa olevaannousuja vain, jos nousun kal-tevuus on enintään 18%.
	Vaurioitumisvaara! Älä pese polysuodatin.

Käyttötarkoitus

Lakaisukone on tarkoitettu ammattimaiseen lattia-/maapohjapintojen puhdistamiseen ja esimerkiksi seuraaville käyttöalueille:

Parkkipaikat, tuotantolaitokset, logistiikka-alueet, hotellit, vähittäiskaupat, varastoalueet, jalkakäytävät. Käytä lakaisukonetta ainoastaan tämän käyttöohjeen ohjeiden mukaisesti. Kaikki tästä poikkeava käyttö katsotaan tarkoituksenvastaiseksi. Valmistaja ei vastaa poikkeavasta käytöstä johtuvista vahingoista, riski on yksin käyttäjän. → Laitetta ei saa muuttaa. → Lakaisukone soveltuu vain käyttöohjeessa mainituille päällystepinnoille. Ajo on sallittu vain yrittäjän tai hänen valtuuttamansa koneen käyttöön vapaaksi annetuilla pinnoilla. Yleensä pätee: Pidä helposti syttyvät aineet kaukana laitteesta (räjähdys-/tulipalovaara).

Ennakoitavissa oleva virheellinen käyttö

→ Älä koskaan lakaise/ime räjähdysherkkiä nesteitä, palavia kaasuja sekä laimentamattomia happoja tai liuottimia! Niihin kuuluvat bensiini, värin ohennusaineet tai polttoöljy, jotka voivat muodostaa räjähdysherkkiä höyryjä tai seoksia pyörrevirtauksen seurauksena imuilman kanssa, lisäksi asetoni, laimentamattomat hapot ja liuottimet, koska ne syövyttävät laitteessa käytettyjä materiaaleja. → Älä koskaan lakaise/imuroi voimakkaasti emäksisten ja happamien puhdistusaineiden kanssa reagoivia metallipölyjä (esim. alumiini, magnesium, sinkki), ne muodostavat räjähtäviä kaasuja. → Älä lakaise/ime mitään palavaa tai hehkuvaa. → Laite ei sovellu terveydelle vaarallisten aineiden poislakaisemiseen. → Laitetta ei saa käyttää suljetuissa tiloissa. → Oleskelu vaara-alueella on kielletty. Käyttö räjähdysalttiissa tiloissa on kielletty. → Laitteessa ei saa kuljettaa muita henkilöitä käyttäjän lisäksi. → Esineiden työntäminen/vetäminen tai kuljettaminen tämän laitteen avulla ei ole sallittua.

Sopivat päällysteet

■ Asfaltti, teollisuuslattia, pinnoittamaton lattia, betoni, kivilaatta

Turvaohjeet

Käyttöä koskevia turvaohjeita

Ennen laitteen käyttöä on tarkistettava yhdessä toimintalaitteiden kanssa, että se on asianmukaisessa kunnossa ja käyttöturvallisuus on taattu. Jos kunto ei ole moitteeton, laitteen ja varusteiden käyttö ei ole sallittua. → Käytettäessä laitetta vaara-alueilla (esim. huoltoasemilla) on noudatettava vastaavia turvallisuusmääräyksiä. Käyttö räjähdysalttiissa tiloissa on kielletty.

VAARA

Loukkaantumisvaara!

→ Älä käytä laitetta ilman putoavilta esineiltä suojaavaa suojakatosta sellaisilla alueilla, joilla on mahdollista, että käyttäjään voi osua putoavia esineitä. Käyttäjän on käytettävä laitetta tarkoituksenmukaisesti. Käyttäjän on huomioitava paikalliset olosuhteet ja työskennellessään laitteella kiinnitettävä huomiota muihin henkilöihin, erityisesti lapsiin. → Laitetta käytettäessä on noudatettava ajoneuvoja koskevia moottoriajoneuvoja koskevia ohjeita, sääntöjä ja lakeja. → Käyttäjän tulee töiden aloittamista varmistaa, että kaikki suojavarusteet ovat asianmukaisesti paikoillaan ja toimivat. → Laitteen käyttäjä on vastuussa muille henkilöille tai heidän omaisuudelleen aiheutuvista vahingoista. Käytä tiukkaa vaatetusta. Käytä kunnollisia jalkineita ja vältä väljää vaatetusta. → Tarkasta lähialue ennen liikkeelle lähtöä (esim. lapsia). Huomioi riittävä näkyvyys! → Älä koskaan jätä laitetta ilman valvontaa, jos moottori on käynnissä. Käyttäjä saa poistua koneesta vasta, kun moottori on sammutettu, kone on varmistettu tahattoman liikkumisen varalta ja avain on poistettu virtalukosta. Jotta laitetta ei käytettäisi luvattomasti, poista aina avain virtalukosta. → Laitetta saa käyttää vain sellainen henkilö, joka on perehtynyt laitteen käsittelyyn tai on osoittanut, että on pätevä käyttämään laitetta. Lisäksi käyttäjän on oltava valtuutettu kyseisen laitteen käyttöön. → Laitetta eivät saa käyttää sellaiset henkilöt (lapset mukaan lukien), joilla on rajoittuneet fyysiset, aistimukselliset tai henkiset kyvyt tai, joilta puuttuu laitteen käyttämiseen tarvittavaa kokemusta ja/tai tietoa, paitsi jos heidän turvallisuudestaan vastaava henkilö valvoo heitä tai on antanut heille laitteen käyttämiseen tarvittavat ohjeet. → Lapsia on valvottava sen varmistamiseksi, että he eivät leiki laitteella.

Turvaohjeet ajokäytölle

VAARA

Onnettomuusvaara, loukkaantumisvaara!

→ Ajonopeus pitää sovittaa kulloisiinkin olosuhteisiin. Kaatumisvaara suurissa nousuissa. Aja ajosuunnassa olevia nousuja vain, jos nousun kaltevuus on enintään 18% Kaatumisvaara epästabiililla alustalla. → Laitetta on liikutettava ainoastaan kiinteällä alustalla. Kaatumisvaara liian suurissa sivunousuissa. → Poikittain ajosuuntaan on ajettava vain nousuja, joiden kaltevuus on enintään 10%

Polttomoottorilla varustetut laitteet

Vaara

Loukkaantumisvaara!

→ Pakokaasuaukkoa ei saa peittää tai sulkea. → Älä kumarru pakokaasuaukon yläpuolelle äläkä kosketa sitä (palovaara). → Älä kosketa käyttömoottoria (palovaara). → Pakokaasut ovat myrkyllisiä ja terveydelle vaarallisia, niitä ei saa hengittää. → Sammuttamisen jälkeen moottorin jälkikäynti kestää n. 3 - 4 sekuntia. Tänä aikana on oltava ehdottomasti kaukana käyttöalueesta.

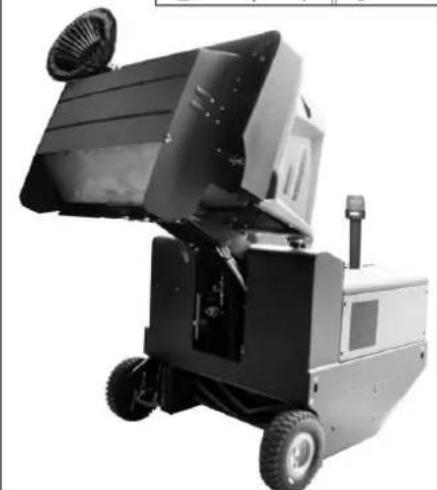

Korkeatyhjennyksellä varustetut laitteet

VAARA

Loukkaantumisvaara!

→ Korkeatyhjennyksen yhteydessä roskasäiliö on nostettava kokonaan ylös ja varmistettava. → Tee varmistus vain vaara-alueen ulkopuolelta.

Ajajan suojakatolla varustetut laitteet

HUOMAUTUS

Ohjaamon suojakatto (valinnainen) suojaa suuremmilta putoavilta esineiltä. Mutta ne eivät suojaa katolleen pyörähtäessä!

Turvaohjeet laitteen kuljettamiseen

→ Huomioi laitteen tyhjapaino (kuljetuspaino) perävaunuissa tai ajoneuvoissa kuljetettaessa. → Akun kaapelit on irrotettava kuljetuksen ajaksi ja laite on kiinnitettävä huolellisesti.

Turvaohjeet hoitoa ja huoltoa varten

→ Laitteesta on sammutettava virta ja virta-avain on poistettava virtalukosta ennen laitteen huoltamista ja puhdistamista, osien vaihtamista sekä muuntamista toisenlaista toimintaa varten. → Akku on kytkettävä irti ennen sähkölaiteisiin kohdistuvien töiden suorittamista. Laitteen puhdistukseen ei saa käyttää vesiletkua tai korkeapainepesuria (oikosulkuvaara tai muu vaurioitumisvaara). → Laitteen korjaustöitä saa suorittaa vain valtuutetut asiakaspalvelupisteet tai kyseisen alan ammattihenkilöt, jotka tuntevat voimassaolevat turvallisuussäännökset. Noudata ammattikäytössä olevien, siirrettävien laitteiden turvatarkastusta koskevia paikallisia määräyksiä. Käytä aina tarkoitukseen soveltuvia käsineitä työskennellessäsi laitteella.

Toiminta

Lakaisukone toimii sisäänheittoperiaatteella.

• Pyörivä lakaisutela heittää lian suoraan roskasäiliöön. Sivuharja puhdistaa lakaisupinnan nurkat ja reunat ja siirtää lian lakaisutelan kulkuradalle.
• Imupuhallin imuroi hienopölyn pölysuodattimeen.

Purkuohjeet

VAARA

Loukkaantumis- ja vaurioitumisvaara!

Huomioi lastattaessa laitteen paino! Älä käytä haarukkatrukkia, laite saattaa silloin vaurioitua.

Tyhjä paino (ilman lisääasennus-sarjoja)	920 kg*
* Paino on vielä suurempi, jos lisävaruste-sarjoja on asennettuna.

Käytä lastaamiseen/purkamiseen soveltuvaa ramppia tai nosturia! Huomioi ramppia käytettäessä: maavara 70 mm.

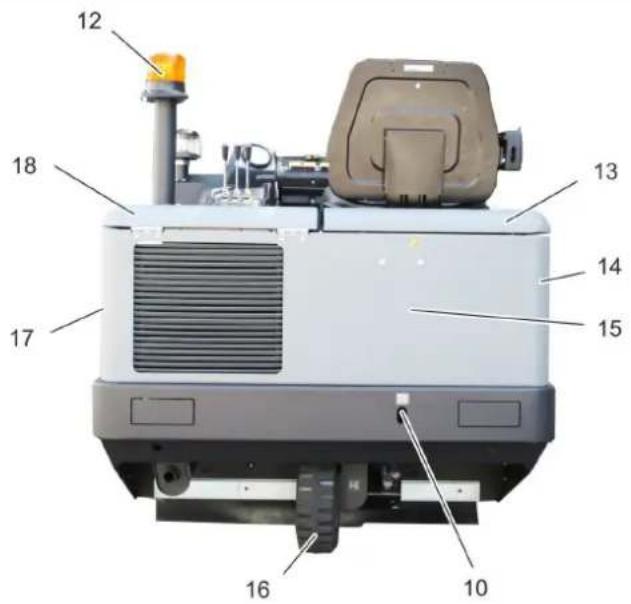

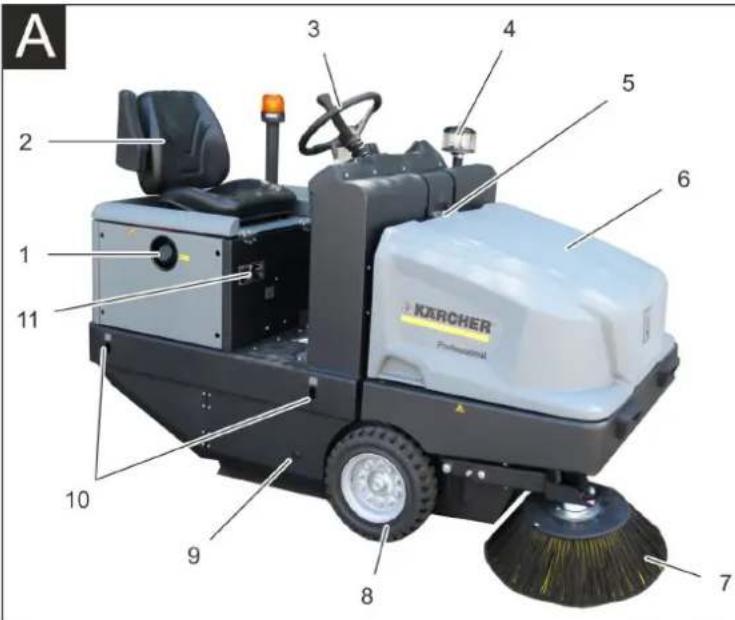

Ohjaus- ja käyttölaitteet

Kuva: Lakaisukone

Ohjauspaneeli, polkimet

Kuva A

1 Säiliön tulppa

2 Istuin (istuinkontaktikytkimellä)

3 Ohjauspyörä

4 Keskipakoiserotin

5 Laitekannen lukitus

6 Polyuretaanisuoja

7 Sivuharja, oikea

8 Etupyörä

9 Pääsy lakaisutelaan

10 Kiinnityspiste

11 Typpikilpi

12 Pyörivä varoitusvilkku

13 Oikeanpuolen suojakansi

14 Peite, oikea

15 Takaosan verhous

16 Takapyörä

17 Peite, vasen

18 Vasen suojakansi (konepelti)

Valinnainen varustelu

Ajajan suojakatto 2.851-691	.0
Työvalaistus 2.851-279.0
Sivuharja, vasen 2.851-272	.0

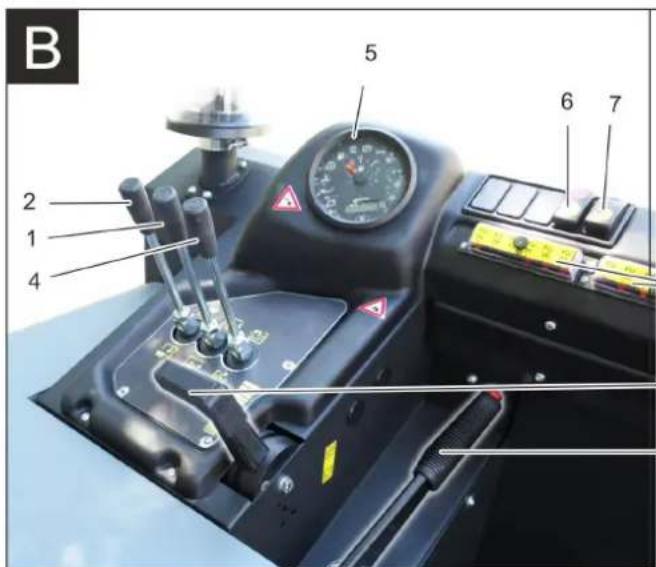

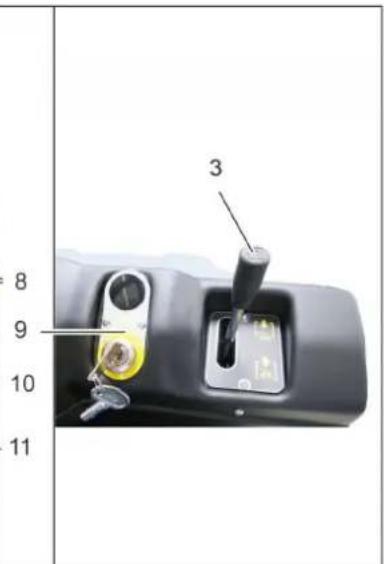

Kuva

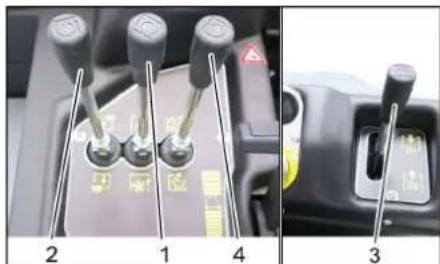

1 Käyttövipu

Lakaisutelan nosto/lasku

2 Käyttövipu

Roskasäiliö nosto/lasku

3 Käyttövipu

Sivuharjan nosto/lasku

4 Käyttövipu

Säiliön kannen avaaminen/sulkeminen

5 Merkkivalot ja monitoiminäyttö

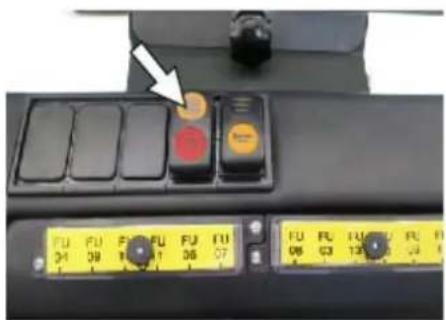

6 Kytkin imuturbiini ja suodatinpuhdistus

Asento keskellä: Suodatinpuhdistus ja imuturbiini pois päältä (ei toiminnassa). Asento takana: Imuturbiini kytketty päälle (toiminnassa).

Asento edessä: Suodatinpuhdistus on päällä (toiminnassa).

7 Äänimerkin painike

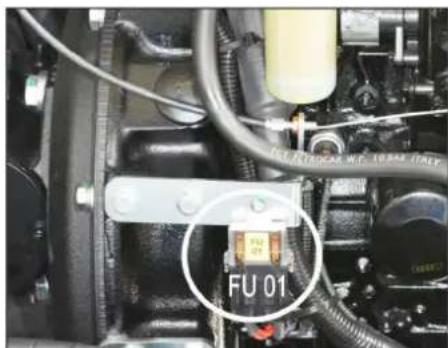

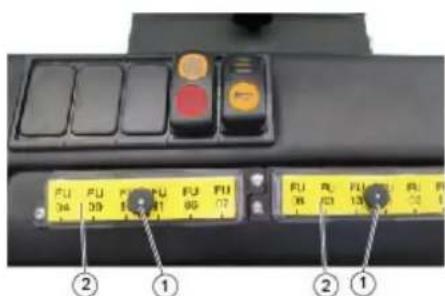

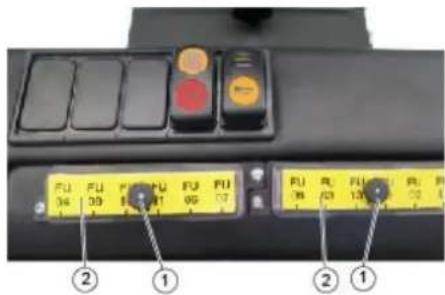

8 Sulakkeet

9 Virtalukko

Hehkutuskierukkasymboli: Esihehkutus

Asento 0: Moottorin sammutus

Asento 1: Sytytys päällä

Asento 2: Moottorin käynnistys

10 Moottorin kierrosluvunsäädin

Kaasuvipu

11 Seisontajarru

Kuva

1 Jarrupoljin

2 Ajopoljin eteen-/taaksepäin

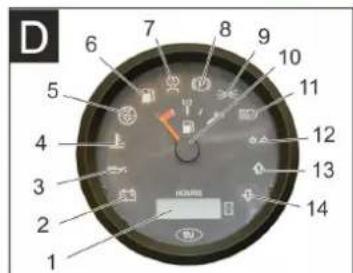

Merkkivalot ja monitoiminäyttö

Kuva D

1 Käyttötuntilaskin 2 Latauksen varoitusvalo 3 Öljynpaineen varoitusvalo 4 Jäähdytysveden lämpötilan varoitusvalo 5 Moottorin imuilma 6 Polttoainemäärän varoitusvalo 7 Esihehkutuksen merkkivalo 8 Merkkivalo (ei liitetty) 9 Seisontavalon/lähivalon merkkivalo (valinnainen) 10 Polttoainemittari 11 Ei toimintoa, palaa vain moottoria käynnistettäessä (itsetestaus) 12 Ilman toimintoa 13 Ilman toimintoa 14 Ilman toimintoa

Ennen käyttöönottoa

Seisontajarrun lukitus/vapautus

→ Seisontajarrun vapautus, pidä tällöin jarrupoljin painettuna. → Seisontajarrun lukitus, pidä tällöin jarrupoljin painettuna.

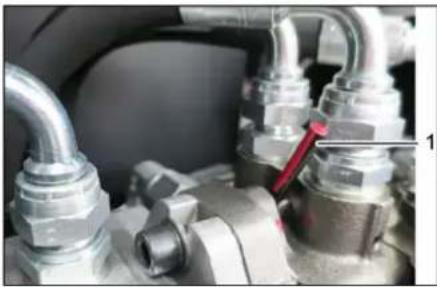

Lakaisukoneen liikuttaminen ilman omaa käyttöä

1 Asento vapaakäyntivipu ylhäällä - Laitetta voidaan työntää.

Avaa moottoripeite. → Aseta vapaakäyntivipu (punainen) ylä-asentoon.

HUOMIO

Älä siirrä lakaisukonetta pitempiä matkoja ilman omaa käyttövoimaa eikä nopeammin kuin 10 km/h. → Siirtämisen jälkeen, kierrä vapaakäyntivipu takaisin alkuperäiseen asentoon.

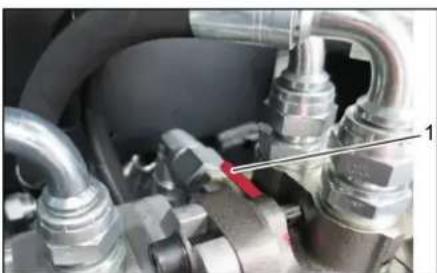

Lakaisukoneen liikutaminen omalla käytöllä

1 Vapaakäyntivipu alhaalla -asento - laite on ajovalmis → Kierrä hydraulikkapumpun vapaakäyntiruuvia siirtämisen jälkeen takaisin myötäpäivään vasteseen asti.

Käyttöönotto

Yleisiä ohjeita

→ Lue ennen käyttöönottoa moottorinvalmistajan käyttöohjeet ja huomioi erityisesti turvaohjeet. → Pysäytä lakaisukone tasaiselle pinnalle. Vedä virta-avain pois. Lukitse seisontajarru.

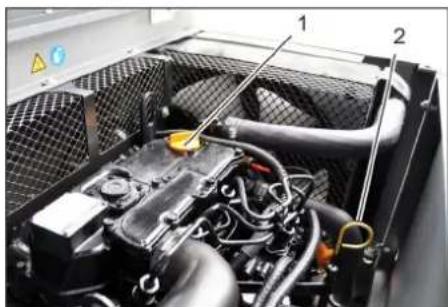

Tarkastus- ja huoltotyöt

Päivittäin ennen käyttöönottoa

Tarkasta polttoainesäiliön täyttöaste. Tarkasta moottorin öljytaso. Tarkasta jäähdytysnesteen tasaussäiliön täyttömäärä. → Tarkasta, ovatko lakaisutela ja sivuharja kuluneita ja onko niihin takertunut nauhoja. → Tarkasta, onko pyöriin kietoutunut nauhoja. → Tarkasta keskipakoiserotin ja ilmansuodatin, puhdista tarvittaessa. → Tarkasta kaikkien ohjauselementtien toiminto. → Tarkasta laite mahdollisten vahingoittumien varalta. Puhdista pölynsuodatin painamalla suodatinpuhdistuspainiketta.

Huomautus: Kuvaus, katso lukua Hoito ja huolto.

Tankkaus

VAARA

Räjähdysvaara!

→ Laitteessa saa käyttää ainoastaan käyttöohjeessa ilmoitettua polttoainetta. → Älä tankkaa suljetuissa tiloissa. → Tupakointi ja avotulen käyttö ovat kiellettyjä. → Varo, että polttoainetta ei pääse kuumille pinnoille. → Tarkasta polttoaineen määrä polttoainemittarista. → Sammuta moottori. → Avaa polttoainesäiliön kansi. Tankkaa dieselpolttoainetta. Pyyhi ylivuotanut polttoaine pois ja sulje polttoainesäiliön kansi.

Käyttö

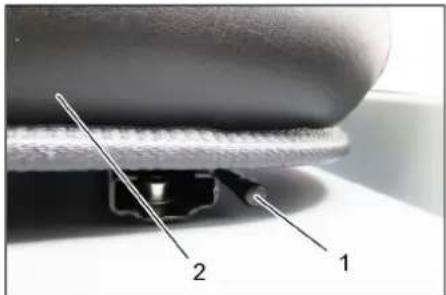

Kuljettajan istuimen säätö

1 Istuimen säätövipu

2 Kuljettajan istuin

Vedä istuimen säätövipu ulos. → Siirrä istuin, päästä vipu irti ja lukitse. Tarkasta liikuttamalla istuinta eteen- ja taaksepäin, että se on lukittu.

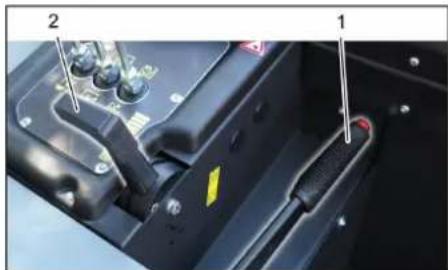

Laitteen käynnistys

Huomautus: Laitteen istuin on varustettu kosketuskontaktikytkimellä. Poistuttaessa kuljettajan istuimelta laite kytkeytyy pois päältä.

1 Seisontajarru 2 Moottorin kierrosluvunsäätö

Mene istumaan kuljettajan istuimelle. Lukitse seisontajarru. Työnnä moottorin kierrosluvun säätö 1/3 eteenpäin.

Esihehkutus

→ Laita käynnistysavain käynnistyslukkoon. Käännä virta-avain asentoon "Esihehkutus".

Esilämmityslamppuun tulee valo.

Moottorin käynnistys

Jotta moottorin voi käynnistää, jarrupolkimen tulee olla painettuna. → Kun esilämmityslamppu sammuu, käännä virta-avain asentoon II. → Kun laite on käynnistetty, päästä virta-avain irti.

Huomautus: Älä koskaan käytä käynnistystä pitempään kuin 10 sekuntia. Ennen käynnistimen käyttämistä uudelleen, odota vähintään 10 sekuntia.

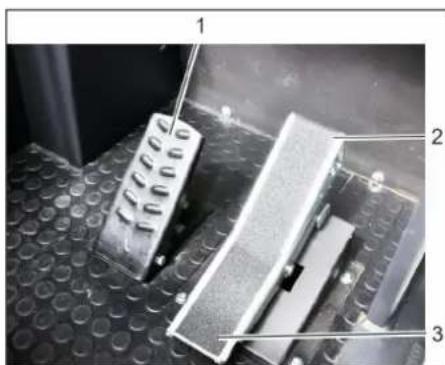

Laitteen ajaminen

Työnnä moottorin kierroslukusäädintä eteen (käyttökierrosluku). Paina jarrupoljinta ja pidä painettuna. Irrota seisontajarru.

Ajaminen eteenpäin

Paina hitaasti ajopoljinta "eteenpäin".

Ajaminen taaksepäin

VAARA

Loukkaantumisvaara!

Ohikulkijoita ei saa vaarantaa peruutettaessa, käytä tarvittaessa avustajaa. Paina hitaasti ajopoljinta "taaksepäin".

Ajaminen

Ajonopeus on säädettävissä portaattomasti ajopolkimilla. Vältä polkimen nykäyksellistä käyttämistä, koska hydraulilaitteisto voi siitä vaurioitua. Tehon alentuessa nousuissa on ajopoljinta päästettävä hieman ylöspäin.

Jarrutus

Päästä ajopoljin vapaaksi, laite jarruttaa itsenäisesti ja pysähtyy. Huomautus: Jarrutusvaikutusta voi tehostaa painamalla jarrupoljinta.

Ajaminen esteiden yli

Ajaminen enintään 70 mm korkuisten kiinteiden esteiden yli:

Aja hitaasti ja varovasti eteenpäin yli. Ajaminen yli 70 mm korkeiden kiinteiden esteiden yli: ajo esteiden yli on sallittu vain sopivan rampin avulla.

Lakaisukäyttö

HUOMIO

Älä kaiva pakkausnuhoja, lankoja tai muuta sellaista sisään, tämä voi vaurioittaa lakaisumekaniikkaa.

Huomautus: Jotta saavutettaisiin optimaalinen puhdistustulos, ajonopeus on sovitettava olosuhteiden mukaiseksi.

Huomautus: Polysuodatin on puhdistettava käytön aikana säännöllisin väliajoin.

Huomautus: Jos hienopölyalueella suoritetaan useammin töitä, suodatin pitää puhdistaa useammin.

Käyttövipu

1 Käyttövipu lakaisutela 2 Käyttövipu roskasäiliö 3 Käyttövipu sivuharja 4 Käyttövipu säiliönkansi

Käyttövipu lakaisutela

Käyttövipu lakaisutela (1) eteen: Lakaisutela laskeutuu alas. → Käyttövipu lakaisutela (1) taakse: Lakaisutela nousee ylös.

Käyttövipu roskasäiliö

Käyttövipu roskasäiliö (2) eteen: Roskasäiliö laskeutuu alas. Käyttövipu roskasäiliö (2) taakse: Roskasäiliö nousee ylös.

Käyttövipu sivuharja

Käyttövipu sivuharja (3) eteen: Sivuharja laskeutuu alas. Käyttövipu sivuharja (3) taakse: Sivuharja nousee ylös.

Käyttövipu säiliönkansi

Käyttövipu säiliönkansi (4) eteen: Roskasäiliön kansi avautuu. Käyttövipu säiliönkansi (4) taakse: Roskasäiliön kansi sulkeutuu.

Kuivan pohjan lakaiseminen

Käynnistä imuturbiini. Pintoja puhdistettaessa: Käyttövipu lakaisutela (1) eteen: Lakaisutela laskeutuu alas. Käyttövipu säiliönkansi (4) eteen: Säiliönkansi avautuu. Sivureunoja puhdistettaessa: Käyttövipu sivuharja (3) eteen: Sivuharja laskeutuu alas.

Kostean tai märän pohjan lakaiseminen

→ Sammuta imuturbiini. Pintoja puhdistettaessa: Käyttövipu lakaisutela (1) eteen: Lakaisutela laskeutuu alas. Käyttövipu säiliönkansi (4) eteen: Säiliönkansi avautuu. → Sivureunoja puhdistettaessa: Käyttövipu sivuharja (3) eteen: Sivuharja laskeutuu alas.

Roskasäiliön tyhjennys

VAARA

Loukkaantumisvaara!

Tyhjennysvaiheen aikana roskasäiliön kippausalueella ei saa oleskella henkilöitä eikä eläimiä.

Kaatumisvaara!

→ Pysäytä laite tyhjennysvaiheen ajaksi tasaiselle pinnalle.

△VAROITUS

Puristumisvaara! → Älä koskaan tartu tyhjennysmekaniikan tankostoon. Älä oleskele ylösnostetun säiliön alla.

HUOMIO

Loukkaantumis- ja vaurioitumisvaara!

On mahdollista, että pyörivästä lakaisutelasta sinkoaa aineksia tyhjennysvaiheen aikana. Pysy riittävällä etäisyydellä.

→ Kohota lakaisutelaa ja sivuharjaa käyttövivuilla työntämällä käyttövivut (1 ja 3) taakse. → Sulje säiliön kansi työntämällä käyttövipu (4) taakse. Nosta roskasäiliö ylös työntämällä käyttövipu roskasäiliö (2) taakse. Aja hitaasti roskien koontisäiliölle. Lukitse seisontajarru. → Avaa säiliön kansi painamalla käyttövipu säiliön kansi (4) eteen ja tyhjennä roskasäiliö. Sulje säiliön kansi vetämällä käyttövipua säiliön kansi (4) taakse, kunnes se on kiinnittynyt sisään päätyasentoon asti. → Irrota seisontajarru. Aja hitaasti pois koontisäiliön luota. → Laske roskasäiliö alas päätyasentoon asti työntämällä käyttövipu roskasäiliö (2) eteen.

Laitteen kytkeminen pois päältä

→ Kohota lakaisutelaa ja sivuharjaa käyttövivuilla työntämällä käyttövivut (1 ja 3) taakse. → Sulje säiliön kansi työntämällä käyttövipu (4) taakse. Vedä moottorin kierroslukusäädin taakse. Paina jarrupoljinta ja pidä painettuna. Lukitse seisontajarru. → Kierrä virta-avain asentoon "0" ja vedä avain irti.

Kuljetus

VAARA

Kuljetusvauriot!

→ Huomioi laitteen tyhjämassa (kuljetuspaino) perävaunuissa tai ajoneuvoissa kuljetettaessa. → Kun kuljetat laitetta ajoneuvoissa, varmista laite liukumisen ja kaatumisen varalta kulloinkin voimassa olevien ohjesääntöjen mukaisesti. → Kierrä virta-avain asentoon "0" ja vedä avain irti. → Lukitse seisontajarru. → Varmista laite kiinnityspisteistä (4x) kiinnityshihnoilla, köysillä tai ketjuilla. → Varmista laite renkaiden kohdalta kiiloilla. → Irrota lakaisukonetta kuljetettaessa sen akun kaapelit.

Varastointi/käytöstä poistaminen

→ Pysäköi lakaisukone tasaiselle pinnalle kuivassa, pakkassuojatussa ympäristössä. Suojaa peitemateriaaleilla. Nosta sivuharja ja lakaisutela ylös, jotta harjakset eivät vahingoitu. → Sulje säiliön kansi. → Kierrä virta-avain asentoon "0" ja vedä avain irti. Lukitse seisontajarru. → Varmista, että lakaisukone pysyy paikoillaan.

Jos lakaisukonetta ei käytetä pitempään aikaan, huomioi lisäksi seuraavat kohdat:

Vaihda moottoriöljy uuteen. → Jos odotettavissa on pakkasta, päästä jäähdytysvesi pois tai tarkasta, onko jäähdytysvedessä tarpeeksi jäätymisenestoainetta. → Puhdista lakaisukone sisä- ja ulkopuolelta. Irrota akun liittimet. → Lataa akku sekä suorita lataus sen jälkeen aina n. 2 kuukauden välein.

Hoito ja huolto

Yleisiä ohjeita

HUOMIO

Vaurioitumisvaara!

→ Älä pese polttoainesuodatinta. → Laitteen korjaustoimenpiteitä saa suorittaa vain valtuutetut asiakaspalvelupisteet tai kyseisen alan ammattihenkilöt, jotka tuntevat voimassa olevat turvallisuussäännökset. → Siirrettävien, ammattikäyttöön tarkoitettujen laitteiden käytössä on noudatettava laitteita koskevia turvallisuusmääräyksiä.

Pysäytä laite tasaiselle pinnalle. → Kierrä virta-avain asentoon "0" ja vedä avain irti. → Lukitse seisontajarru.

Puhdistaminen

VARO

Vaurioitumisvaara!

→ Laitteen puhdistukseen ei saa käyttää vesisuihkua tai korkeapainepesuria (oikosulkuvaara tai muu vaurioitumisvaara).

Laitteen sisäpuhdistus

VAARA

Loukkaantumisvaara!

Käytä pölynsuojanaamaria ja suojalaseja.

Puhdista laite liinalla. Puhalla laite puhtaaksi paineilmalla.

Laitteen ulkoinen puhdistus

Puhdista laite kostealla, miedolla pesuliuoksella kostutetulla liinalla.

Huomautus: Älä käytä aggressiivisia puhdistusaineita.

Huoltovälit

Huomautus: Käyttötuntilaskuri osoittaa huoltojen ajankohdan.

Asiakkaan suorittama huolto

Huomautus: Kaikki asiakkaan tehtäviin kuuluvat huolto- ja ylläpitotyöt on annettava koulutetun ammattihenkilön tehtäväksi. Tarvittaessa voi aina käyttää Kärcher-myyntiliikkeen huoltopalveluja.

Päivittäinen huolto:

→ Tarkasta polttoainesäiliön täyttötaso. Tarkasta moottorin öljytaso. Tarkasta jäähdytysnesteen tasaussäiliön täyttömäärä. → Tarkasta, ovatko lakaisutela ja sivuharja kuluneita ja onko niihin takertunut nauhoja. → Polttoainesuodatin tarkastetaan. → Tarkasta keskipakoiserotin ja ilmansuodatin, puhdista tarvittaessa. → Tarkasta kaikkien ohjauselementtien toiminto. → Tarkasta laite mahdollisten vahingoittumien varalta.

Viikoittainen huolto:

Puhdista vesijäähdytin. Puhdista hydrauliikkaöljyn jäähdytin. Tarkasta hydrauliikkalaitteisto. Tarkasta hydrauliöljyn määrä. Tarkasta jarrunesteen määrä. Tarkasta tiivistelistojen kuluneisuus, vaihda ne tarvittaessa uusiin. Tarkasta ja voitele säiliön kansi.

Huolto 50 käyttötunnin välein:

Päästä vesi pois diesel-polttoaineen vesierottimesta.

Huolto kulumisen jälkeen:

Vaihda tiivistyslistat uusiin. Säädä tai vaihda sivutiivisteet. Vaihda lakaisutela uuteen. Vaihda sivuharja uuteen.

Huomautus: Katso kuvaus luvusta Huoltotyöt.

Asiakaspalvelun suorittama huolto

Huomautus: Takuun voimassaolo edellyttää, että valtuutettu Kärcher-asiakaspalvelu suorittaa kaikki takuuaikana ajankohtaiset huolto- ja kunnossapitotyöt huoltovihkon mukaisesti.

Huolto 50 käyttötunnin jälkeen:

Anna asiakaspalvelun suorittaa laitteen ensimmäinen huolto tarkastuslistan mukaisesti.

Huolto 250/500/1000/1500/2000 käyttötunnin jälkeen:

Anna asiakaspalvelun suorittaa laitteen huolto tarkastuslistan mukaisesti.

Huoltotoimenpiteet

Esivalmistelu:

Pysäytä lakaisukone tasaiselle pinnalle. Kierrä virta-avain asentoon "0" ja vedä avain irti. Lukitse seisontajarru.

Yleiset turvaohjeet

VAARA

Loukkaantumisvaara!

Käytä aina varmistustankoa, kun roskasäiliö on nostettuna. Tee varmistus vain vaara-alueen ulkopuolelta.

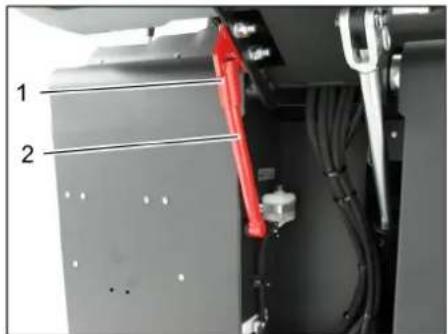

1 Varmistustangon pidike 2 Varmistustanko

Käännä korkeatyhjennyksen varmistustanko ylös ja pistä tangon pää pidikkeeseen (varmistettu).

Huolehdi, ettei moottorioljya, polittooljya, dieselia tai bensi-niä paase valumaan luontoon. Suojaa pohja ja havitta jateoljy ympäristöystävällisesti.

Akkua koskevat turvaohjeet

Huomioi akkujen käsittelyssä ehdottomasti seuraavat varoitukset:

Huomioi ohjeet, jotka ovat akun pääällä, käytöohjeessa ja ajoneuvon käytöohjeessa!

Kāytä silmäsuojsta!

Pida lapset loitolla haposta ja akuista!

Avotuli, kipinät ja tupakointi kielletty!

	Syöpymisvaara!
	Ensiapu!
	Varoitus!
	Hävittäminen!
	Alä heitä akkua jäteastiaan!

VAARA

Räjähdysvaara!

Käytä vain napasuojattuja akkuja. Jos napasuojus on vahingoittunut, korvaa se uudella.

VAARA

Räjähdysvaara!

Älä aseta työkaluja tai muita vastaavia akun päälle. Oikosulku- ja räjähdysvaara.

VAARA

Loukkaantumisvaara!

Älä päästä koskaan haavoja kosketukseen lyijyn kanssa. Puhdista aina kädet lopetettuasi akkuun kohdistuvat työt.

VAARA

Palo- ja räjähdysvaara!

Tupakointi ja avotulen käyttö ovat kiellettyjä.

Tilojen, joissa akkuja ladataan, on oltava kunnolla tuuletetut, koska akkuja ladattaessa kehittyy räjähtäviä kaasuja.

VAARA

Syöpymisvaara!

Huuhtele happoruiskeet silmistä ja iholta runsaalla puhtaalla vedellä. Mene sen jälkeen välittömästi lääkärin hoidettavaksi. Pese happoruiskeen saaneet vaatteet vedellä.

Akun asennus ja liitäntä

Laite on vakiovarustettu huoltovapaalla akulla.

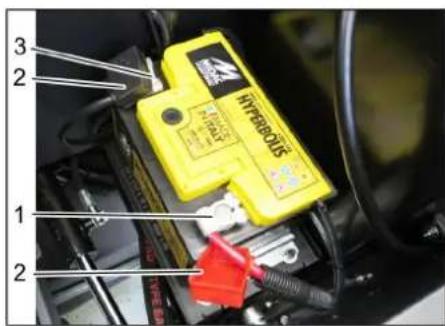

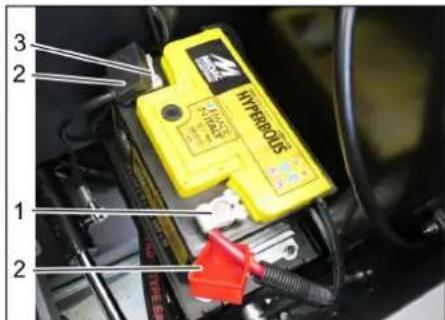

1 Plusnapa 2 Napasuojus 3 Miinusnapa

Aseta akku jalustaan. → Ruuvaa jalusta kiinni akun pohjaan. → Liitä napaliitin (punainen kaapeli) plus-napaan (+). → Liitä napaliitin miinusnapaan (-).

Asenna napojen peite paikalleen. Tarkasta, että akun navat ja napaliittimet on suojattu riittävästi napasuojarasvalla.

Tarkasta akun happonestetaso ja korjaa tarvittaessa (vain vähän huoltoa vaativat, kennontulpalliset akut)

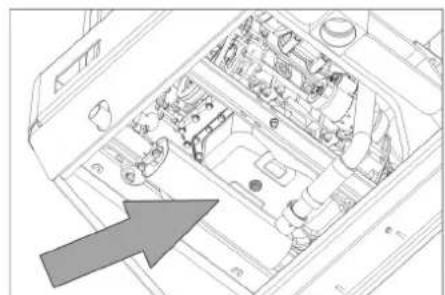

VARO

Vaurioitumisvaara!

→ Tarkasta säännöllisesti hapolla täytettyjen akkujen nestetaso. Kierrä kaikki kennokannet auki. Ota joka kennosta näyte happomittarilla. - Täyteen ladatun akun akkuhapon ominaispainon tulee 20 °C lämpötilassa olla 1,28 kg/l. - Osittain purkautuneen akun akkuhapon ominaispaino on välillä 1,00 - 1,28 kg/l. Hapon ominaispainon tulee kaikissa kennoissa olla sama. → Happonäyte palautetaan omaan kennoonsa. → Jos nestetaso on liian alhainen, lisää tislattua vettä merkintään asti kennoihin. → Lataa akku. → Kierrä kennokannet sisään.

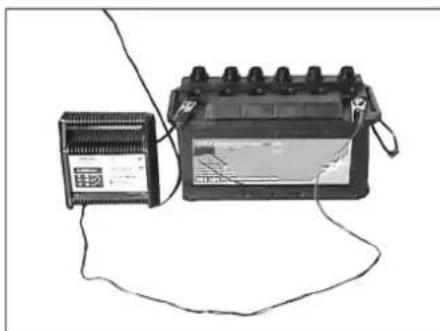

Akun lataaminen

△VAARA

Loukkaantumisvaara!

Noudata turvallisuusmääräyksiä akkujen käsittelyssä. Noudata latauslaitteen valmistajan käyttöohjetta.

VAARA

Vaurioitumisvaara! → Lataa akkua vain soveltuvalla latauslaitteella.

→ Kierrä kaikki kennokannet ulos. (vain vahahuoltoisissa akuissa) → Liitä latauslaitteen plusnapakaapeli akun plusnapaliitäntään. → Liitä latauslaitteen miinusnapakaapeli akun miinusnapaliitäntään. → Liitä virtapistoke ja kytke latauslaite päälle. → Lataa akku mahdollisimman pienellä latausvirralla. → Kun akku on ladattu, irrota laturi ensin verkosta ja sitten akusta. → Kierrä kennokannet sisään. (vain vahahuoltoisissa akuissa)

Akun poistaminen

→ Irrota napaliitin miinusnavasta (-). → Irrota napaliitin plusnavasta (+) → Irrota akun pohjan kiinnittimet. Nosta akku kannattimestaan. Hävitä käytetty akku voimassa olevien määräysten mukaisesti.

Tarkasta jarrunesteen taso ja lisää tarvittaessa jarrunestettä

VAARA

Loukkaantumisvaara!

Käytä aina varmistustankoa, kun roskasäiliö on nostettuna. → Tee varmistus vain vaara-alueen ulkopuolelta.

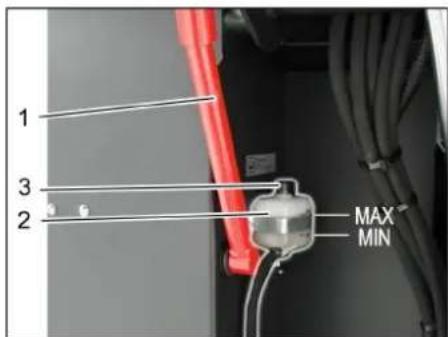

1 Varmistustangon pidike 2 Jarrunestesäiliö 3 Sulkukansi

Aja roskasäiliö ylös ja varmista varmistustangolla, katso siihen ohjeet kohdasta „Roskasäiliön tyhjennys" Tarkasta, onko jarrunestesäiliössä riittävästi jarrunestettä.

Huomautus

Pinnankorkeuden tulee olla merkintöjen MIN ja MAX välissä.

→ Tarvittaessa, täytä nykyisin kaupasta saatavalla DOT-jarrunesteellä.

Moottorin öljytason tarkastus ja öljyn lisääminen

VAARA

Palovammavaara!

Anna moottorin jäähtyä. Tarkasta moottorin öljytaso aikaisintaan 5 minuuttia moottorin sammuttamisen jälkeen.

1 Öljytäyttöaukon tulppa (moottori) 2 Öljynmittaustikku

Vedä öljynmittatikku ulos. Pyyhi öljynmittatikku puhtaaksi ja työnnä se taas sisään. Vedä öljynmittatikku ulos. Lue öljymäärä. Työnnä mittatikku jälleen sisään.

• Öljytason on oltava "MIN"- ja "MAX"-merkkien välissä. -Jos öljyn pinta on "MIN"-merkin alapuolella, moottoriöljyä on lisättävä.
• Älä täytä öljyä yli "MAX"-merkin. Poista kiertämällä täyttöaukon tulppa. Lisää moottoriöljyä. Katso öljylaatu luvusta Tekniset tiedot. Kierrä tulppa takaisin paikalleen. Odota vähintään 5 minuuttia. Tarkasta moottorin öljytaso.

Moottoriöljyn ja öljysuodattimen vaihtaminen

VARO

Kuuman moottoriöljyn aiheuttama palovammavaara!

Anna moottorin jäähtyä. Varaa moottoriöljylle vähintään 6 litran vetoinen keruuastia. Anna moottorin jäähtyä.

Kierrä öljynlaskutulppa ulos. Poista kiertämällä täyttöaukon tulppa. Laske öljy ulos.

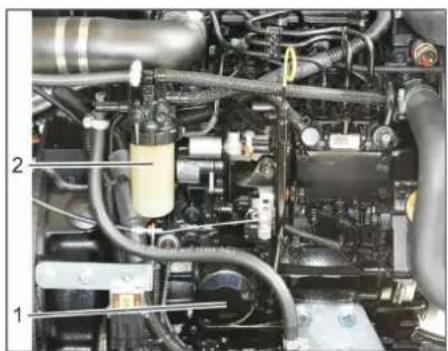

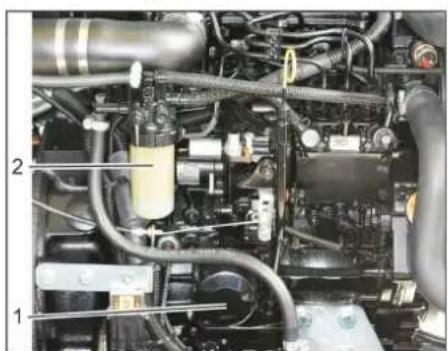

1 Moottoriöljysuodatin 2 Polttoainesuodatin

Kierrä öljynpoistotulppa uuden tiivisteen kanssa paikalleen. Kiristysmomentti: 25 Nm. Lisää moottoriöljyä. Katso öljylaatu ja täyttömäärä luvusta Tekniset tiedot. Kierrä tulppa takaisin paikalleen. Anna moottorin käydä n. 10 sekunnin ajan. Tarkasta moottorin öljytaso.

Polttoainesuodattimen tarkastus

→ Tarkasta polttoainesuodattimen likaantuneisuus. → Puhdista polttoainesuodatin ja suodatinkotelo tarvittaessa, vaihda polttoainesuodatin tarvittaessa.

Polttoainesuodattimen vaihto

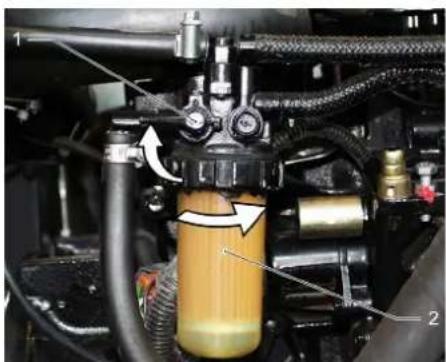

1 Polttoainehana 2 Polttoainesuodatin

→ Sulje polttoainehana. → Kierrä polttoainesuodatin irti ja vaihda toiseen.

1 Polttoainehana 2 Polttoainesuodatin

HUOMAUTUS

Täytä polttoainesuodatin Diesel-polttoaineella ennen kiinnittämistä.

→ Kierrä uusi polttoainesuodatin paikalleen. → Kiristä polttoainesuodatin 20 Nm vääntömomenttiin. → Avaa polttoainehana.

Päästä kondenssivesi pois dieselpolttoaineen vedenerottimesta

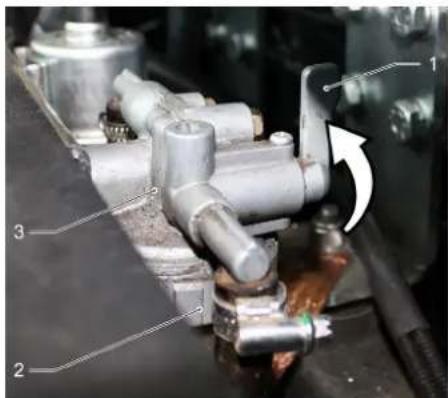

1 Polttoainehana 2 Erotinkuppi 3 Vedenerotin

→ Sulje polttoainehana. Kierrä erotinkuppi irti ja tyhjennä. → Kierrä erotinkuppi paikalleen. → Avaa polttoainehana.

Hydrauliikkaöljyn määrän tarkastaminen ja hydrauliikkaöljyn lisääminen

HUOMAUTUS

Roskasäiliö ei saa olla nostettuna ylös.

Avaa moottoripeite.

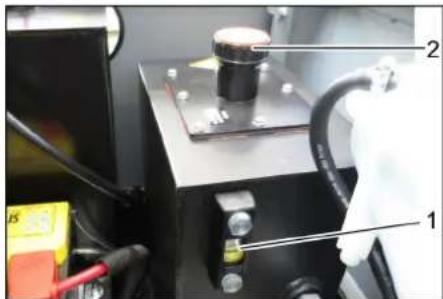

1 Hydraulikkaöljyn mittalasi 2 Sulkutulppa, öljyntäyttöaukko

→ Tarkasta hydrauliöljyn määrä mittalasista. - Öljytason on oltava "MIN"- ja "MAX"-merkkien välissä. - Jos öljyn pinta on "MIN"-merkin alapuolella, hydrauliöljyä on lisättävä. → Poista öljyntäyttöaukon tulppa. Puhdista täyttöalue. → Lisää hydrauliöljyä.

Katso öljylaatu luvusta Tekniset tiedot.

→ Kierrä öljyntäyttöaukon tulppa takaisin paikalleen.

Hydraulikkalaitteiston tarkastaminen HUOMAUTUS

Hydraulikkalaitteiston huollon saa tehdä vain Kärcher-asiakaspalvelu.

→ Lukitse seisontajarru. Käynnistä moottori. → Tarkasta kaikkien hydraulikkaletkujen ja liitosten tiiviys.

Jäähdytysaineen tarkastus

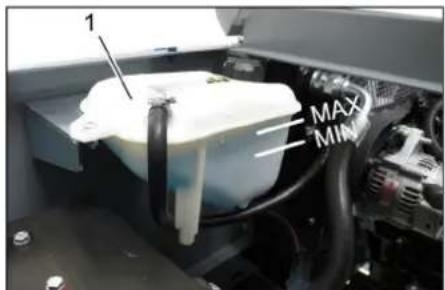

1 Jäähdytysaineen tasaussäiliö

Tarkasta täyttömäärä moottorin ollessa kylmä. Tarkasta jäähdytysnesteen tasaussäiliön täyttömäärä. Jäähdytysnesteen pinnankorkeuden tulee olla merkintöjen MIN ja MAX välissä.

Veden-/hydrauliikkaöljyn jäähdyttimen tarkastus ja puhdistus

VAARA

Palovamma- ja poltovammavaara!

→ Anna vesijäähdyttimen jäähtyä vähintään 20 minuuttia. → Vesijäähdyttimen jäähdytysvesimäärä tarkastetaan jäähdytysaineen tasaussäiliöstä. Katso kohtaa "Jäähdytysaineen tarkastus". Puhdista jäähdytinlamellit. Poista likaantumat pehmeällä harjalla, paineilmalla tai pienellä vedenpaineella. → Tarkasta kaikkien jäähdytinletkujen ja liitosten tiiviys. Puhdista myös tuuletin.

Lakaisutelan tarkastus

Käännä moottori. Nosta roskasäiliö ylös päätyasentoon asti. Sammuta moottori. Lukitse seisontajarru. Aseta varmistustanko varmistusasentoon korkeussäätöä tehtäessä. Poista nauhat tai narut lakaisutelasta. Ota varmistustanko esiin, käännä moottori. Laske roskasäiliö alas päätyasentoon asti. Sammuta moottori.

Lakaisutelan vaihto. Lakaisutelan lakaisupeilin tarkastus ja säätö.

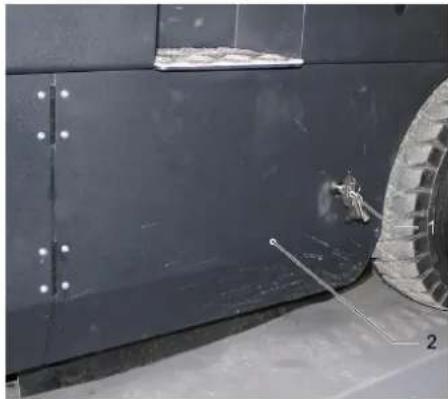

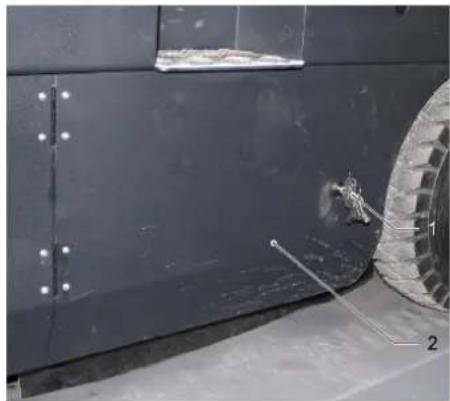

1 Avain 2 Sivuverhous

Aja roskasäiliö ylös ja tue varmistustangolla. Avaa sivupeite avaimella.

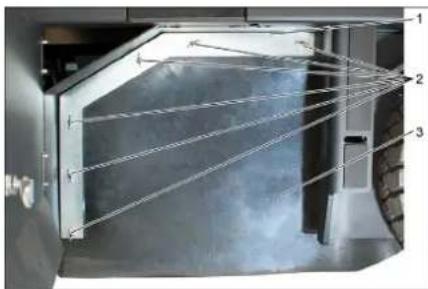

1 Kiinnityssanka 2 Siipimutteri 3 Sivutiiviste. Irrota siipimutterit. Poista kiinnityssanka.

Kierrä sivutiivisteen kiinnityspellin siipimutterit irti ja poista kiinnityspelti. Käännä sivutiiviste ulos. Kierrä lakaisutelan kannattimen kiinnitysruuvi irti ja kannatin ulos. Poista lakaisutela.

Lakaisutelan asennusasento ajosuuntaan nähden (ylhäältä katsottuna). Huomautus: Kun asennat uutta lakaisutelaa paikalleen, huomioi harjassarjan oikea sijainti. Asenna uusi lakaisutela paikalleen. Lakaisutelan urat tulee pistää vastapuolen telankannattimen vaantionokkiin. Huomautus: Uuden lakaisutelan asennuksen jälkeen lakaisupeili on säädettävä uudelleen.

säätö

Pysäytä imupuhallin. Aja lakaisukone tasaiselle ja sileälle pohjalle, joka on selvästi pölyn tai liidun peittämä. Laske lakaisutela käyttövivulla alas ja anna käydä (n. 10 sekuntia). Nosta lakaisutela. Aja laite taaksepäin pois. Tarkasta lakaisupeili.

Lakaisupeilin muodon tulee olla tasasivuinen suorakulmio, jonka leveys on 80-85 mm.

Säädä lakaisupeilit

1 Jousi 2 Säätömutteri 3 Vastamutteri 4 Kierretanko

Säädä lakaisupeilin muotoa lakaisutelan säätöruuvilla. Tarkasta lakaisupeili.

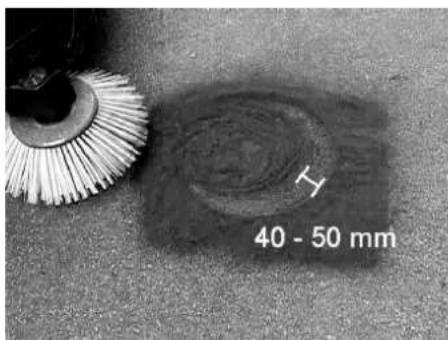

Sivuharjan lakaisupeilin tarkastus ja säätö

Nosta sivuharjat ylös. Aja lakaisukone tasaiselle ja sileälle pohjalle, joka on selvästi pölyn tai liidun peittämä. Laske sivuharja käyttövivulla ja anna sen olla toiminnassa noin 10 sekuntia. Nosta sivuharjat ylös. Aja laite taaksepäin pois. Tarkasta lakaisupeili.

Lakaisupeilin leveyden tulee olla 40 - 50 cm.

Korjaa lakaisupeilin muotoa kahdella säätöruuvilla. Tarkasta lakaisupeili.

Säädä sivutiivisteet

VAARA

Loukkaantumisvaara!

Käytä aina varmistustankoa, kun roskasäiliö on nostettuna. Tee varmistus vain vaara-alueen ulkopuolelta. Aja roskasäiliö ylös ja varmista varmistustangolla. Käännä korkeatyhjennyksen varmistustanko ylös ja pistä tangon pää pidikkeeseen (varmistettu).

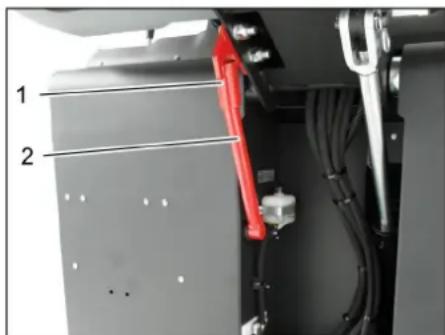

1 Varmistustangon pidike 2 Varmistustanko

Avaa sivuverhoilu kuten kohdassa "Lakaisutelan vaihto" on kuvattu. Irrota sivukiinnityspellin 6 siipimutteria. Irrota etukiinnityspellin 3 mutteria (13 mm). Paina sivutiivistettä alaspäin (pitkä reikä) kunnes etäisyys maahan on 1 - 3 mm. Kiinnitä kiinnityspellit. Toista toimenpide laitteen toisella sivulla.

Polysuodattimen puhdistus käsin

Manuaalisen suodattimen puhdistuksen kytkeminen päälle.

Polynsuodattimen tarkastus/vaihto VAROITUS

Loukkaantumisvaara!

Käytä polysuojamaskia, kun teet suodatinjärjestelmään kohdistuvia töitä. Noudata hienopölyn käsittelyä koskevia turvallisuusmääräyksiä. Puhdista polysuodatin painamalla suodatinpuhdistuspainiketta. Tyhjennä roskasäiliö.

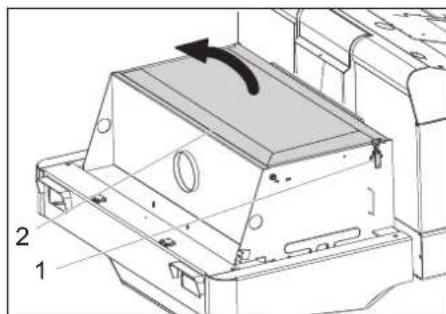

1 Laitekannen lukitus 2 Polysuoja 3 Suodattimen kansi

Avaa lukitus, tee se kiertämällä tähtikahvaruuvi ulos. Käännä laitekupu eteenpäin.

1 Lukitus, suodatinpeite (2x)

2 Suodattimen kansi

Avaa lukitus. Avaa suodattimen kansi.

1 Poikittaistuet 2 Polysuodatin

Huomautus

Tarkasta polysuodatin, puhdista tai vaihda tarvittaessa. Polysuodattimen vaihtamisen saa suorittaa vain Karcher-asiakaspalvelu. Aseta suodattimen kansi paikalleen ja lukitse se.

Kiilahihnan pitää 10 kg -voimalla painettaessa joustaa n. 7-9 mm. Anna valtuutetun asiakaspalvelun säätää kiilahihnan kireys.

Ilmansuodattimen tarkastus ja vaihto

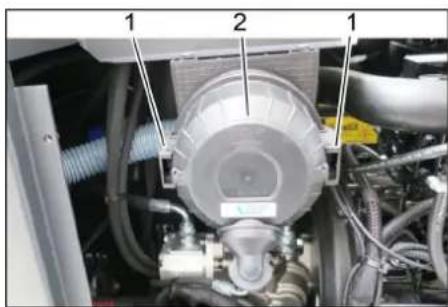

1 Lukitus 2 Ilmansuodatinkotelo

Irrota sivuverhous. Poista ilmansuodattimen kotelo. Vaihda ilmansuodatinpanos. Huomautus: Asennusasento ulospuhallusaukko alaspäin (katso kuvaa).

Keskipakoiserottimen puhdistaminen

1 Siipimutteri 2 Keskipakoiserotin Kierrä keskipakoiserottimen siipimutteri irti. Puhdista keskipakoiserotin.

Sulakkeiden vaihto

1 Pyälletty mutteri 2 Sulakerasian kansi.

Kierrä pyälletty mutterit irti. Avaa sulakerasian kansi. Tarkasta sulakkeet. Vaihda vialliset sulakkeet uusiin.

Huomautus: Käytä vain samanarvoisia sulakkeita.

Huomautus: Sulake FU 01 sijaitsee moottoritilassa.

FU 01 Pääraroke 60 A
FU 02 Äänitorvi Hydrauliikkaöljäähny- tin	20 A
FU 03 Turvarele Monitoiminäytto	10 A
FU 04 Pyörivä varoitusvikku 5 A
FU 05 Turvarele Aikaviive	25 A
FU 06 Hyttivalaistus Tuulilasinpyyhin	10 A
FU 07 Poltioainepumppu 10 A
FU 08 Aikarele Istuinkontaktikytkin	3 A
FU 09 Valaisius vasemmalla 7,5 A
FU 10 Valaisius oikealla 7,5 A
FU 11 Työvalaisius edessä (lähivalo)	10 A
FU 12 Tärytinjärestelmä 20 A
FU 13 Peruutussignaali 5 A

Häiriöapu
Häiriö Apu
Laitetta ei voida käynnistää Mene istumaan kuljettajan istuimelle, tällöin istuimen kosketuskytkin aktivoituu.
		Jotta moottorin voi käynistää, jarrupolkimen tuee olla painettuna.
		Lataa tai vaihda akku
		Tankkaa poltoainena, ilmaa poltoainejärestelmä
		Vaihda poltoainesuodatin
		Tarkasta poltoaineen johtojärestelmä, liitokset ja liitännät, kunnosta tarvittaessa.
		Ota yhteyttä Kärcher-asiakspalveluun
Moottori käy epātasaisesti Puhdista	tai vaihda ilmansuodatin
	Tarkasta poltoaineen johtojärestelmä, liitokset ja liitännät, kunnosta tarvittaessa.
	Ota yhteyttä Kärcher-asiakspalveluun
Moottori ylikuumenee Lisää jäähdy	ysnestettä
	Huuntele jäähdytin
	Kiristä kilahihna
	Ota yhteyttä Kärcher-asiakspalveluun
Moottori käy, mutta kone likkuu vain hitaasti tai ei ollenkaan	Vapauta seisontajarru
	Käännä kaasuvipu aivan eteen (suuri kierrosluku).
	Tarkasta kietoutuneiden nauhojen ja narujen varalta.
	Ota yhteyttä Kärcher-asiakspalveluun
Viheltävä äni hydraulikassa Täytä	hydraulinstettä
	Ota yhteyttä Kärcher-asiakspalveluun
Harjat pyörivät vain hitaasti tai ei ollenkaan	Käännä kaasuvipu aivan eteen (suuri kierrosluku).
	Tarkasta kietoutuneiden nauhojen ja narujen varalta.
	Ota yhteyttä Kärcher-asiakspalveluun
Vähän tai ei ollenkaan imutehoa harjoen alueella	Tarkasta polynsuodatin, puhdista tai vaihda.
	Ota yhteyttä Kärcher-asiakspalveluun
Laite põlisee Säädä sivutiivisteet.
	Käynnistä imuturihi
	Tarkasta polynsuodatin, puhdista tai vaihda.
	Vaihda suodattimen tiivisteet
	Avaas rokasäillön säiliöppä.
	Ota yhteyttä Kärcher-asiakspalveluun
Lakaisinyksikkö jättä roskia maa-han	Tyhjennä rokasäillö
	Tarkasta polynsuodatin, puhdista tai vaihda.
	Vaihda lakaisutela
	Säädä lakaisupeilit
	Vaihda rokasäillön tiivistenauhat
	Poista lakaisutelan kiinnjuuttumisen aiheuttaja
	Avaa rokasäillön säiliöppä.
	Ota yhteyttä Kärcher-asiakspalveluun
Roskasäillö ei nouse tai laskeudu	kännä kaasuvipu aivan eteen (suuri kierrosluku).
	Ota yhteyttä Kärcher-asiakspalveluun
Roskasäillö näärlöppä ei avau-du.	Ota yhteyttä Kärcher-asiakspalveluun
Käntyihäiröitä hydraulisesti liku-telluissa laitteissa	Ota yhteyttä Kärcher-asiakspalveluun
Tekniset tiedot
		KM 130/300 R D Classic
Laitteen tiedot
Ajonopeus, eteenpäin km/h 10
Ajonopeus, taaksepäin km/h 10
Nousukyky (maks.) % 18
Pintateho ilman sivuharjaa m	2/h 10000
Lakaisuteho sivuharjan kanssa m	2/h 13000
Työleves ilman sivuharjaa mm 1000
Työleves sivuharjan kanssa mm 1300
Suojatyyppi tippuvedeltä suojattu -- IPX 3
Toiminta-alka tãydellä tankilla h 4
Moottori
Tyyppi -- YANMAR 3TNV76A
Rakennetyppi	-- 3-sylinterinen nelenitahti-dieselmoottori
CO2Paastöt EU-asetuksen 2016/1628 mittausmenettelyn mukaisesti (valie V)	g/kWh	932,0
Jäähdytystapa	-- Vesijäähdtyss
Pyörimissunta	-- vastapäiväen
Sylinterin lãpimitta	mm 70
Iskunpituaus	mm 82
Iskutilavuus	cm³	1116
Öljyn määrä	I	3,5
Käytökierrosluku	1/min	2500
Maksimi kierrosluku	1/min	2500
Tyhäkäntyterrosluku	1/min	1300
Teho maks.	kW/PS	15,8 / 21,5
Suurin vääntömomentti 2100 1/min	Nm	67,9
Öljysuodatin	-- Suodatinpatuuna
Imuilmasuodatin	-- Sisäusudatinpatuuna, ulkosuodatinpatu-ruuna
Poltoinesuodatin	-- Suodatinpatuuna
Sähkölaitteisto
Akku	V, Ah	12, 60
Laturi, vaihtovirta	V, A	12, 55
Käynistysmoottori	-- Sähkökäynistin
Hydraullatteiste
Koko hydraullatteisteön öljymäärä	I	26,5
Hydraullikkatankin öljymäärä	I	21,2
Öljylaadut
Moottori (yli 25 °C)	-- SAE 30, SAE 10W-30, SAE 15W-40
Moottori (0 - 25 °C) -- SAE 20, SAE 10W-30, SAE 10W-40
Moottori (alle 0 °C)	-- SAE 10W, SAE 10W-30, SAE 10W-40
Hydraullikka	-- HV 46
Roskasällö
Maks. tyhjennyskorkeus	mm 1400
Lakaisutavara-astioiden tilavuus	I	300
Lakaisutela
Lakaisutelan halkaisija	mm 300
Lakaisutelan leveys	mm 1000
Kierrosluku	1/min	350
Lakaisupeili	mm 80
Sivuharjat
Sivuharjan halkaisija	mm 600
Kierrosluku (portaaton)	1/min	0 - 60
Täyskumirenkaat
Koko edessä	-- 15-4.5x8
Koko takana	-- 15-4.5x8
Jarru
Etupyörät	-- mekaaninen
		KM 130/300 R D Classic
Takapyörä -- hydrostaattiset
Suodatin- ja imujärestelmä
Rakennetyppi -- Taskusuodatin
Kierrosluk 1/min 2800
Hienopölynsuodattimen suodatinpinta m	2	7,8
Imujärestelmän nimellisalipaine mbar 15,5
Imujärestelmän nimellistilavuusvirta m	3/h 800
Tärytinjärestelmä -- Sähkömoottori
Ympäristölosuhtet
Lämpötila °C -5 - +40
Ilmankosteus, ei kasteleva % 0 - 90
Mitatut arvot EN 60335-2-72 mukaisesti
Melupäästö
Äänenpainetaso LpA	dB(A)	80
Epävarmuus KpA	dB(A)	3
Äänitehotaso LwA + epävarmuus KwA	dB(A)	98
Laitteen tärinät
Käsi-käsivarsi tärinäarvo	m/s2	<2,5
Istuin	m/s2	0,7
Epävarmuus K	m/s2	0,1
Mitat ja painot
Pituus x leveys x korkeus	mm	2040x1330x1430
Kääntösäde oikealle	mm	1400
Kääntösäde vasemmalle	mm	1400
Tyhjä paino	kg	920
Sallittu kokonaispoino	kg	1397
Sallittu akselipaino, edessä	kg	862
Sallittu akselipaino, takana	kg	535
Polittoinesällö n tilavuus, diesel | 16
Oikeus teknisilin muutoksilin pidätetään!

EY-vaatimustenmukaisuusvakuutus

Vakuutamme, että alla mainitut tuotteet vastaavat suunnittelultaan ja rakenteeltaan sekä valmistustavaltaan EU-direktiivien asianomaisia turvallisuus- ja terveysvaatimuksia. Jos tuotteeseen/tuotteisiin tehdään muutoksia, joista ei ole sovittu kanssamme, tämä vakuutus ei ole enää voimassa.

Tuote: Päällä istuttava lakaisuimurikone

Tyyppi: KM 130/300 R D Classic 1.186-139

Yksiselitteiset EU-direktiivit

2006/42/EY (+2009/127/EY)

2014/30/EU

2000/14/EY

Sovelletut harmonisoidut standardit

EN 60335-1

EN 55012: 2007 + A1: 2009

EN 55014-2: 2015

Sovelletut kansalliset standardit

Sovellettu yhdenmukaisuuden analysointimenetelmä

2000/14/EY: Liite V

Äänen tehotaso dB(A)

Mitattu: 96

Taattu: 98

Allekirjoittaneet toimivat yrityksen johtokunnan puolesta ja sen valtakirjalla.

Dokumentointivastaava:

S. Reiser

Alfred Kärcher SE & Co. KG

→ Käynnistä moottori. Nosta kaavin ylös korkeimpaan asentoon. → Sammuta moottori. Odota. Aseta tukitanko tyhjennystä varten. → Irrota suojukset tai suojat polttokammiosta. Irrota suojakansi. → Käynnistä moottori. → Laske kaavin alas rajaan asti. → Sammuta moottori.

Polttokammion avaaminen

1Avain

2Suojakansi Nosta suojakansi ja käännä se tukitangon varaan. Avaa sivukansi avaimella.

Käytetty menettelytapa

Asento 1: Polttimen sammutus

Asento 2: Moottorin käynnistys

Lisävarusteet ja varaosat ET 1

Merkinnät ja näyttö...ET 4

Lisävarusteet ja varaosat

VAARA

Onnettomuusvaara, loukkaantumisvaara!

Puhallin toimii puhalluskuhvelin periaatteella.

Aseta sytytysavain sytytyslukkoon. Käännä sytytysavain asentoon „Höyhennys".

→ Kaasupolkimella ajoneuvon nopeutta voidaan säätää tasaisesti. Vältä polkimen äkillistä nykäisemistä, sillä se voi vahingoittaa hydraulilaitetta. Jos teho laskee nousuissa, kaasupoljinta voi kevyesti palauttaa.

Jarruttaminen

Älä puhalla laitteeseen pakkausnauhoja, lankoja tms., se voi vahingoittaa puhallusjärjestelmää.

Kuivan pinnan puhallus

Käytä pölynsuojanaamaria ja suojalaseja. Puhdista laite liinalla. Puhalla laite paineilmalla läpi.

Haavat eivät saa koskaan joutua kosketuksiin lyijyn kanssa. Akun parissa työskentelyn jälkeen pese aina kädet.

△VAARA

Tuli- ja räjähdysvaara!

Vedä öljytason mittatikku ulos. Pyyhi öljytason mittatikku puhtaaksi ja työnnä se sisään. Vedä öljytason mittatikku ulos. Lue öljynäyttö. Työnnä öljytikku takaisin sisään.

• Öljytason on oltava "MIN"- ja "MAX"-merkkien välissä. -Jos öljytaso on "MIN"-merkin alapuolella, moottoriöljyä on lisättävä.
• Älä kaada öljyä yli "MAX"-merkin. Kierrä öljyn täyttöaukon korkki auki. → Lisää moottoriöljyä. Öljylaatu, katso kohta "Tekniset tiedot". Kierrä öljyn täyttöaukon korkki kiinni. Odota vähintään 5 minuuttia. Moottoriöljyn tason tarkistus.

Kierrä öljyn tyhjennyskorkki auki. Kierrä öljyn täyttöaukon korkki auki. → Öljy lasketaan ulos.

1 Hydrauliöljyn tarkastusikkuna 2 Kansi, öljyn täyttöaukko

Asenna uusi puhallustela. Puhallustelan urat on asetettava vastakkaisen keinuvivun nokkiin.

Puhdista keskipakovoimalla toimiva erotin.

1 Tijbmutter 2 Tsentrifugaaljoudu rakendav separaattori. Kierrä irti tsentrifugaalivoimalla toimivan separaattorin siipimutteri. Puhdista separaattori.

Suojien vaihtaminen
