Laitetyyppi	Korkeapainepesuri
Merkki	Kärcher
Malli	HD 715 G
Moottori	Honda GX160, 1 sylinteri 4-tahti, 3,6 kW (4,8 hv) @ 3600 r/min
Polttoaine	Lyijytön bensiini (E10-yhteensopiva), säiliö 3,1 L
Käyttöpaine	150 bar (15 MPa)
Veden maksimivirtaus	624 L/h (10,4 L/min)
Vesiliitäntä	Liitäntä 3/4", max paine 10 bar, max lämpötila 60 °C
Mitat (P x L x K)	790 x 608 x 1104 mm
Käyttöpaino	39,5 kg
Äänenpainetaso (L_pA)	90 dB(A)
Taattu äänitehotaso	108 dB(A)
Käsi- ja käsivarsitärinä	< 2,5 m/s²
Toimitetut suuttimet	Korkeapainesuutin (038) ja matalapainesuutin (250) EASY!Lock
Turvallisuus	Painekytkin, varoventtiili, lämpöventtiili, turvalukitus pistoolissa
Säännöllinen huolto	Vesisuodattimen puhdistus, pumpun ja moottorin öljynvaihto
Moottoriöljy	15W40, määrä 0,6 L
Pumppuöljy	15W40, määrä 0,3 L
Letkuliitäntä	EASY!Lock-järjestelmä korkeapaineletkulle
Kuljetus	Työntöaisa, pyörät, letkun ja suuttimen tuki
Takuu	Maan ehtojen mukaan, ota yhteys jälleenmyyjään

Usein kysytyt kysymykset - HD 715 G Kärcher

Mitä polttoainetta käytetään Kärcher HD 715 G:ssä?

Käytä lyijytöntä bensiiniä (E10-yhteensopiva). Älä käytä 2-tahtiseosta. Säiliön tilavuus on 3,1 L.

Kuinka moottori käynnistetään?

Avaa vedensyöttö, avaa pistooli, käynnistä moottori valmistajan ohjeen mukaan (käsikäynnistin). Anna lämmetä 1 minuutti ennen käyttöä.

Mitä tarvikkeita laitteen mukana toimitetaan?

Laitteen mukana toimitetaan EASY!Force-pistooli, EASY!Lock-lanssi, korkeapainesuutin (038) ja matalapainesuutin (250), EASY!Lock-korkeapaineletku, vesisuodatin ja pesuaineen imuletku.

Kuinka paine säädetään HD 715 G:ssä?

HD 715 G -mallissa paine ja virtaus ovat kiinteitä (150 bar, 624 L/h). Säätöä ei ole mahdollista. HD 8/20 G -mallissa on paine/virtaussäädin.

Voiko tässä pesurissa käyttää pesuainetta?

Kyllä, käytä Kärcher-pesuaineita. Asenna matalapainesuutin, upota letku pesuaineeseen ja säädä annostelu imusuodattimesta. Käytön jälkeen huuhtele puhtaalla vedellä.

Mitä tehdä, jos laitteen alta vuotaa vettä?

3 tippaa minuutissa on normaalia. Jos vuoto on suurempi, anna huoltopalvelun tarkastaa laite.

Kuinka laite talvisäilytetään?

Tyhjennä vesi kokonaan käyttämällä laitetta noin 1 minuutti ilman vedensyöttöä. Kierrä vesisuodatin irti ja tyhjennä. Käytä tarvittaessa sopivaa pakkasnestettä.

Mitä moottori- ja pumppuöljyä käytetään?

Moottorille: öljy 15W40, määrä 0,6 L. Pumpulle: öljy 15W40, määrä 0,3 L. Tarkista taso säännöllisesti ja vaihda öljy 500 käyttötunnin välein.

Kuinka vesisuodatin puhdistetaan?

Katkaise vedensyöttö, kierrä mutteri irti, poista suodatinallas, puhdista suodatinkasetti ja allas, tarkista O-renkaat ja asenna takaisin.

Mitkä ovat tärkeät turvalaitteet?

Laitteessa on painekytkin (palauttaa veden sisäisesti, kun pistooli on kiinni), varoventtiili (avaa, jos paine on liian korkea) ja lämpöventtiili (estää ylikuumenemisen). Älä koskaan poista näitä laitteita käytöstä.

KÄYTTÖOHJE HD 715 G Kärcher

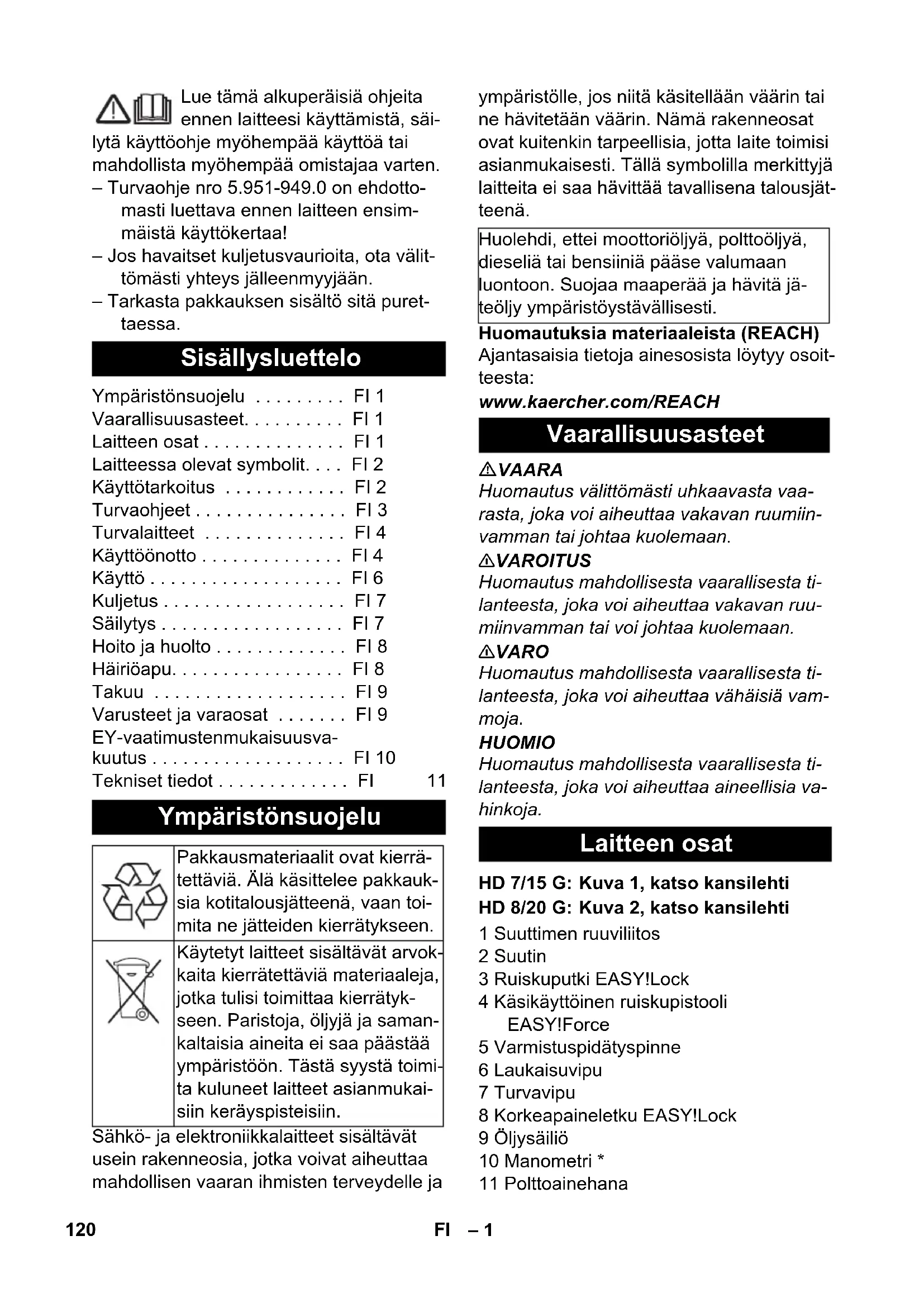

Lue tämä alkuperäisiä ohjeita ennen laitteesi käyttämistä, säi-

lytä käyttöohje myöhempää käyttöä tai mahdollista myöhempää omistajaa varten.

• Turvaohje nro 5.951-949.0 on ehdottomasti luettava ennen laitteen ensimmäistä käyttökertaa!
  – Jos havaitset kuljetusvaurioita, ota välittömästi yhteys jälleenmyyjään.
  – Tarkasta pakkauksen sisältö sitä purettaessa.

Sisällysluettelo

Ympäristönsuojelu ..... FI 1

Vaarallisuusasteet. . . . . . . . . FI 1

Laitteen osat ..... FI 1

Laitteessa olevat symbolit. . . . FI 2

Käyttötarkoitus ...... FI 2

Turvaohjeet ..... FI 3

Turvalaitteet ..... FI 4

Käyttöönotto ..... FI 4

Käyttö.... FI 6

Kuljetus ..... FI 7

Säilytys ...... FI 7

Hoito ja huolto ..... FI 8

Häiriöapu.... FI 8

Takuu ...... FI 9

Varusteet ja varaosat ..... FI 9

EY-vaatimustenmukaisuusvakuutus.... FI 10

Tekniset tiedot ..... FI 11

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettäviä. Älä käsittelee pakkauksia kotitalousjätteenä, vaan toimita ne jätteiden kierrätykseen.

Käytetyt laitteet sisältävät arvokkaita kierrätettäviä materiaaleja, jotka tulisi toimittaa kierrätykseen. Paristoja, öljyjä ja samankaltaisia aineita ei saa päästää ympäristöön. Tästä syystä toimita kuluneet laitteet asianmukaisiin keräyspisteisiin.

Sähkö- ja elektroniikkalaitteet sisältävät usein rakenneosia, jotka voivat aiheuttaa mahdollisen vaaran ihmisten terveydelle ja

ympäristölle, jos niitä käsitellään väärin tai ne hävitetään väärin. Nämä rakenneosat ovat kuitenkin tarpeellisia, jotta laite toimisi asianmukaisesti. Tällä symbolilla merkittyjä laitteita ei saa hävittää tavallisena talousjätteenä.

Huolehdi, ettei moottoriöljyä, polttoöljyä, dieseliä tai bensiiniä pääse valumaan luontoon. Suojaa maaperää ja hävitä jä-teöljy ympäristöystävällisesti.

Huomautuksia materiaaleista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoitteesta:

Huomautus välittömästi uhkaavasta vaarasta, joka voi aiheuttaa vakavan ruumiin-vamman tai johtaa kuolemaan.

⚠VAROITUS

Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa vakavan ruumiinvamman tai voi johtaa kuolemaan.

△VARO

Huomautus mahdollisesta vaarallisesta ti- lanteesta, joka voi aiheuttaa vähäisiä vam- moja.

HUOMIO

Huomautus mahdollisesta vaarallisesta ti-lanteesta, joka voi aiheuttaa aineellisia vahinkoja.

Laitteen osat

HD 7/15 G: Kuva 1, katso kansilehti HD 8/20 G: Kuva 2, katso kansilehti

1 Suuttimen ruuviliitos
2 Suutin
3 Ruiskuputki EASY!Lock
4 Käsikäyttöinen ruiskupistooli EASY!Force
5 Varmistuspidätyspinne
6 Laukaisuvipu
7 Turvavipu
8 Korkeapaineletku EASY!Lock
9 Öljysäiliö
10 Manometri *
11 Polttoainehana

12 Käsikäynnistin

13 Öljynpäästötulppa (moottori)

14 Suuttimen pidike suuttimen säilyttämiseksi

15 Vedensuodatin

16 Puhdistusaineen imuletku säädettäväl- lä suodattimella (annosteluventtiili)

17 Vesiliitäntä

18 Pumpun öljynpäästötulppa

19 Suurpaineliitäntä EASY!Lock

20 Öljyntarkistuslasi *

21 Paine-/määräsäädin *

22 Ruiskuputken säilytysteline

23 Korkeapainepumppu

24 Öljyn mittatikku (moottori)

25 Moottori

26 Moottorikytkin

27 Polttoainesäiliö

28 Työntöaisan tähtikahva

– Puhdistusprosessin käyttöelimet ovat keltaisia.

– Huollon ja servicen käyttöelimet ovat vaaleanharmaat.

Laitteessa olevat symbolit

Epäasianmukaisesti käytettyinä suurpainesuihkut voivat olla vaa-

rallisia. Suihkua ei saa suunnata ihmisiin, eläimiin, aktiivisiin sähkövarusteisiin tai itse laitteeseen.

Palovammavaara! Varoitus kaamista rakenneosista.

	Myrkytysvaara! Älä hengitä pa-kokaasuja.
		Bensiini on erittäin palo-ja räjähdysherkkää.Sammuta moottori jaanna sen jäähtyä ennen tankkaamista.
		Moottorin pakokaasu si-sältää myrkyllistä hiili-monoksidia.Älä anna moottorin käy-dä suljetussa tilassa.
		Älä tankkaa moottorinkäydessä.Älä tupakoi tankattaes-sa.Älä tankkaa suoraan ka-nisterista, käytä suppi-loa tai sopivaa astiaa.

Voimassa olevien määräysten mukaan laitetta ei saa käyttää milloinkaan juomavesiverkossa ilman järjestelmäerotintinta. Tällöin on käytettävä KÄRCHER:in soveltuvaa järjestelmäerotinta tai vaihtoehtoisesti normin EN 12729 tyyppi BA mukaista järjestelmäerotinta.

Vesi, joka on valunut järjestelmäerottimen lävitse, ei ole juomakelpoista.

Käyttötarkoitus

Korkeapainepesuri on tarkoitettu koneiden, ajoneuvojen, rakennusten, työkalujen, julkisivujen, terassien, puutarhalaitteiden jne. puhdistamiseen.

– puhdistamiseen matalapainesuihkulla ja puhdistusaineella (esim. koneet, ajoneuvot, rakennukset ja työkalut),

– puhdistamiseen korkeapainesuihkulla ilman pesuainetta (esim. julkisivut, terassit, puutarhalaitteet).

- Pinttyneen lian puhdistamiseen suosittelemme erikoisvarusteena saatavaa lianjyrsintä.

⚠VAARA

Loukkaantumisvaara! Jos laitetta käytetään huoltoasemilla tai muissa vastaavissa paikoissa, on noudatettava asianmukaisia turvamääräyksiä.

Älä päästä mineraalipitoista jätevettä valu- maan maaperään, vesistöön tai viemäri- verkkoon. Moottorin ja auton pohjan pesu on suoritettava tästä syystä puhdistukseen soveltuvalla ja öljyerottimella varustetulla paikalla.

Veden laatuvaatimukset:

HUOMIO

Korkeapainelaitteistossa saa käyttää ainoastaan puhdasta vettä. Epäpuhtaudet johtavat ennenaikaiseen kulumiseen tai kerrostumien muodostumiseen.

Jos käytetään recycling-vettä, seuraavia raja-arvoja ei saa ylittää:

pH-arvo 6,5...9,5
sähkönjohtokyky * Tuoreveden sähkönjohta-vuus +1200 μS/cm
erotettavissa olevat aineet **	< 0,5 mg/l
poisuodatettavissa olevat aineet ***	< 50 mg/l
Hiilivedyt < 20 mg/l
Kloridi < 300 mg/l
Sulfaatti < 240 mg/l
Kalsium < 200 mg/l
Kokonaiskovuus < 28 °dH	< 50 °TH< 500 ppm (mg CaCO_3 /l)
Rauta < 0,5 mg/l
Mangaani < 0,05 mg/l
Kupari < 2 mg/l
Aktiivikloori < 0,3 mg/l
ei saa haista epämiellyttävälle
* Maksimi yhteensä 2000 μS/cm* Näytetilavuus 1 l, laskeutusaika 30 mi-nuuttia*** ei hankaavia aineita

Turvaohjeet

→ Kunkin maan lainlaatijan säätämiä, korkeapainepesulaitteita koskevia kansallisia määräyksiä on noudatettava.
→ Kunkin maan lainlaatijan säätämiä, työ- turvallisuutta koskevia kansallisia mää- räyksiä on noudatettava. Korkeapaine- pesulaitteet on tarkastettava säännölli- sin väliajoin ja tarkastuksen tulokset on tallennettava kirjallisesti.
→ Laitetta/varusteita ei saa muuttaa.

⚠ VAARA

– Älä käytä korkeapainepesuria, jos polttoainetta on räiskynyt maahan. Vie laite toiseen paikkaan ja vältä kipinän aiheuttamista.
- Älä säilytä polttoainetta avotulen tai kuumien laitteiden, kuten uunit, lämmityskattilan, veden lämmittimien tms. läheisyydessä. Älä myöskään päästä polttoainetta vuotamaan äläkä käsittele sitä sytytysliekin tai kipinää aiheuttavien laitteiden läheisyydessä.
– Pidä helposti syttyvät esineet ja materiaalit etäällä äänenvaimentimesta (vähintään 2 m).
- Älä käytä moottoria ilman äänenvai-menninta ja tarkasta vaimennin säännöllisesti. Puhdista ja vaihda tarvittaessa uuteen.
- Älä käytä moottoria metsä-, pensas-tai ruohikkoalueilla, ellei pakoputkea ole varustettu kipinäsuojuksella.
- Älä käytä moottoria ilman ilmansuodatinta tai imuistukan suojaa muutoin kuin säätötöitä tehdessäsi.
- Älä suorita sellaisia säätöjousien, säätöosi- en tai muiden osien säätöjä, joka saattavat nostaa moottorin kierroslukua.
- Palovammavaara! Älä koske kuumaan ää-nenvaimentimeen, sylinteriin tai jäähdytys-ripoihin.
– Älä laita käsiäsi tai jalkojasi koskaan liikkuvien tai pyörivien osien lähelle.
- Myrkytysvaara! Laitetta ei saa käyttää suljetuissa tiloissa.
– Älä käytä sopimattomia polttoaineita, koska ne voivat olla vaarallisia.

Turvalaitteet

Turvalaitteet on tarkoitettu käyttäjän suo- jaamiseksi loukkaantumiselta, eikä niitä saa poistaa käytöstä, eikä niiden toimintoa saa ohittaa.

Ylivirtausventtiili

– Jos käsiruiskupistooli on suljettuna, ylivirtausventtiili avautuu ja korkeapainepumppu ohjaa veden takaisin pumpun imupuolelle. Tämä estää sallitun käyttöpaineen ylittymisen.

– Ylivirtausventtiili on tehtaalla säädetty ja varmistettu lyijysinetillä. Ainoastaan asiakaspalvelu voi suorittaa säädön.

Turvaventtiili

Varmuusventtiili aukeaa, kun sallittu käyttöylipaine ylittyy (katso Tekniset tiedot); vesi valuu ympäristöön.

Turvaventtiili on tehtaalla säädetty ja varmistettu lyijysinetillä. Ainoastaan asiakaspalvelu voi suorittaa säädön.

Lämpöventtiili

Lämpöventtiili suojaa korkeapainepump-pua luvattomalta kuumenemiselta kiertokäytössä, kun käsiruiskupistooli on suljettu. Lämpöventtiili aukeaa, kun 80 °C:n sallittu veden enimmäislämpötila ylittyy ja johtaa kuuman veden ympäristöön.

Käyttöönotto

⚠ VAARA

Loukkaantumisvaara! Laitteen, syöttöputki-en, korkeapaineletkun ja liitosten on oltava moitteettomassa kunnossa. Jos kunto ei ole moitteeton, laitetta ei saa käyttää.

Työntökaaren asentaminen paikalleen

Kuva 3, katso kansilehti

→ Kiinnitä työntökahva mukana toimitetuilla kiinnitysruuveilla.

Pyörien kiinnittäminen

Kuva 4, katso kansilehti

→ Työnnä pyörä akseliin.
→ Työnnä asetusrengas akseliin ja kiristä ruuvi.
Kiristysmomentti 20 Nm.
→ Toista vaihe vastakkaisella sivulla.

Käsiruiskupistoolin, ruiskuputken ja suuttimen asennus

Huomautus: EASY!Lock-järjestelmä yhdistää komponentit pikakierteellä vain yhdellä kierroksella nopeasti ja varmasti.

→ Aseta korkeapainesuutin ruiskuputkeen.
→ Asenna hattumutteri ja kiristä käsitiukkuuteen (EASY!Lock).
→ Yhdistä ruiskuputki käsikäyttöiseen ruiskupistooliin ja kiristä käsin (EASY!Lock).
→ Kiristä ruiskuputken liitos käsivoimin.
→ Yhdistä korkeapaineletku käsikäyttöiseen ruiskupistooliin ja laitteen korkeapaineliitäntään ja kiristä käsin (EASY!Lock).

Tarkista korkeapainepumpun öljymäärä

HD 7/15 G

→ Öljysäiliön pohjan on oltava öljyn peitossa.
Älä ota laitetta käyttöön, jos öljyä ei näy öljysäiliössä.
→ Lisää tarvittaessa öljyä (katso Tekniset tiedot).

HD 8/20 G

→ Tarkista korkeapainepumpun öljymäärä öljymäärän tarkastusaukosta.

Älä ota laitetta käyttöön, jos öljytaso on laskenut öljyntarkistuslasin keskustan alapuolelle.

→ Lisää tarvittaessa öljyä (katso Tekniset tiedot).

Ilman poisto öljysäiliöstä

→ Ennen ensimmäitä käyttöä, leikkaa vesipumpun päällä olevan öljysäiliön tulpan kärki irti.

Moottori

Noudata luvussa "Turvallisuusohjeet" annettuja ohjeita!

→ Lue ennen käyttöönottoa moottorin valmistajan käyttöohjeet ja huomioi erityisesti turvaohjeet.
→ Tarkista moottorin öljymäärä. Laitetta ei saa käyttää, jos öljyn pinta on laskenut alle "MIN" -merkin.
→ Lisää tarvittaessa öljyä.
→ Täytä polttoainesäiliö lyijyttömällä ben- siinillä.

Älä käytä 2-tahtiseosbensiiniä.

Polttoainetta E10 saa käyttää.

Tankkaa polttoainetta

⚠VAARA

Palo- ja räjähdysvaara!

• Älä koskaan tankka laitetta suljetuissa tiloissa, moottorin käydessä tai moottorin ollessa kuuma.
  – Älä tupakoi tankattaessa.
  – Älä tankkaa avoimen liekin tai kipinöiden läheisyydessä.

• Älä läikytä polttoainetta - käytä suppi- loa.
  – Pyyhi polttoaineroiskeet pois.
  – Sulje kanisteri ja tankki tankkauksen jälkeen asianmukaisesti.
  → Täytä polttoainesäiliö lyijyttömällä ben- siinillä.

Älä käytä 2-tahtiseosbensiiniä.

Vesiliitäntä

Katso liitäntäarvot teknisistä tiedoista.

→ Liitä tuloletku (vähimmäispituus 7,5 m, vähimmäisläpimitta 3/4") laitteen vesiliitäntään ja tulovesiliitäntään (esim. vesihanaan).
→ Avaa vedenkierto.

Huomautus: Vedensyöttöletku ei kuulu toi-mituslaajuuteen.

Veden imeminen säiliöstä

⚠VAARA

Älä koskaan ime vettä juomavesisäiliöstä. Älä koskaan ime liuotinpitoisia nesteitä, kuten maalinohenteita, bensiiniä tai öljyä. Liottimien ruiskutussumu on erittäin herkästi syttyvää, helposti räjähtävää ja myrkyllistä.

→ Liitä suodattimella (lisävaruste) varustettu imuletku (halkaisija vähintään 3/4“) vesiliitäntään.
→ Käännä puhdistusaineen annostelu-venttiilin asentoon "0".
→ Poista ilma laitteesta ennen käyttöä.

Laitteen ilmaaminen

→ Avaa suuttimen ruuvikiinnitys ja poista suutin.
→ Käynnistä moottori moottorin valmistajan käyttöohjeiden mukaisesti.
→ Paina käsiruiskupistoolin vipua useita kertoja.
→ Anna laitteen käydä siihen asti, kunnes vesi poistuu ruiskuputkesta kuplattomasti.
→ Kytke laite pois päältä ja kierrä suutin kiinni.

Käyttö

⚠ VAARA

Räjähdysvaara!

Älä suihkuta mitään palavia nesteitä.

⚠ VAARA

Loukkaantumisvaara! Pidä puhditustyötä tehtäessä molemmin käsin kiinni käsiruiskupistoolista ja ruiskuputkesta.

Loukkaantumisvaara! Liipaisinvipua ja varmistusvipua ei saa lukita käytön aikana.

Loukkaantumisvaara! Ota yhteys asiakaspalveluun, jos varmistusvipu on vahingoit-tunut.

Loukkaantumisvaara suurpainevesisuih-kun johdosta. Ennen kaikkia töitä laitteelle on käsiruiskupistoolissa oleva lukitusvaste työnnettävä eteen.

⚠VAARA

– Laitteen aiheuttama melutaso on suuri. Kuulovammojen vaara. Laitetta käytet-täessä on ehdottomasti käytettävä asianmukaisia kuulonsuojaimia.
- Vesisuihkua ei saa koskaan suunnata ihmisiin, eläimiin, sähkövarusteisiin tai itse laitteeseen.
– Käytä sopivia suojavaatteita suojautu- aksesi ruiskuavalta vedeltä.
– Tarkasta, että kaikki liitosletkut ovat hyvin kiinnitettyinä.

Käsikäyttöisen ruiskupistoolin avaaminen/sulkeminen

→ Käsikäyttöisen ruiskupistoolin avaaminen: Paina varmistusvipua ja liipaisinvipua.
→ Käsikäyttöisen ruiskupistoolin sulkeminen: Vapauta varmistusvipu ja liipaisinvipu.

Laitteen käynnistys

→ Avaa vedenkierto.
→ Käynnistä moottori käsisuihkupistoolin ollessa avoimena moottorin valmistajan käyttöohjeen mukaan.

Huomautus:

Käynnistyksen helpottamiseksi voidaan teräsputki tai suutin poistaa.
→ Anna moottorin lämmetä 1 minuutti.

→ Poista käsikäyttöisen ruiskupistoolin varmistus työntämällä varmistinsalpa taaksepäin.
→ Avaa käsiruiskupistooli.

Käyttöpaineen ja syöttömäärän säätäminen

HD 7/15 G

Paine ja veden määrä on asetettu tässä laitteessa kiinteäksi eikä niitä voida muuttaa.

HD 8/20 G

→ Säädä käyttöpainetta ja syöttömäärää kääntämällä pumppuyksikön paine- ja määräsäätimestä.

Suuttimen vaihto

⚠ VAARA

Kytke laite pois ennen suuttimen vaihtoa ja aktivoi käsiruiskupistooli, kunnes laitteessa ei ole enää painetta.

→ Varmista käsikäyttöinen ruiskupistooli työntämällä varmistinsalpa eteenpäin.
→ Avaa suuttimen ruuvikiinnitys ja poista suutin.
→ Aseta uusi suutin paikalleen.
→ Kierrä suuttimen ruuvikiinnitys kiinni ja kiristä käsin tiukasti.

Käyttö puhdistusaineella

⚠VAROITUS

Sopimattomat puhdistusaineet saattavat vahingoittaa laitetta tai puhdistettavaa koh-detta. Käytä vain Kärcher:in hyväksymiä puhdistusaineita. Noudata puhdistusainei-den mukana tulleita annostelusuosituksia ja käyttöohjeita. Suojaa ympäristöä käyttä-mällä puhdistusaineita säästeliäästi.

Noudata puhdistusaineiden turvallisuusohjeita.

Kärcher-puhdistusaineet takaavat häiriöttömän työskentelyn. Kysy meiltä neuvoa tai pyydä luettelomme tai lisätietoja puhdistusaineista.

→ Säädä puhdistusaineen imusuodattimella puhdistusaineen annostelu (+/-).
→ Ripusta puhdistusaineletku astiaan, jossa on puhdistusaineliuotinta.
→ Korvaa korkeapainesuutin pienpainesuuttimella.

Suositeltavat puhdistusmenetelmät

– Lian irrottaminen:

Suihkuta puhdistusainetta säästeliäästi ja anna vaikuttaa 1 - 5 min., mutta älä anna sen kuivua.

– Lian poistaminen:

Huuhdo irrotettu lika pois korkeapaine-suihkulla.

Toimenpiteet puhdistusaineella puhdistamisen jälkeen

→ Käännä puhdistusaineen annostelu-venttiilin asentoon "0".
→ Huuhtele laitetta vähintään 1 minuutin ajan puhtaaksi moottorin käydessä ja käsiruiskupistoolin ollessa auki.

Käytön keskeytys

→ Päästä suihkupistoolin vipu irti.

Huomautus: Kun käsiruiskupistoolin liipaisin päästetään irti, moottori jatkaa käyntiään tyhjäkäynnillä.

→ Moottori sammuteen pitempien (useamman minuutin) taukojen ajaksi.
→ Käytä käsiruiskua niin kauan, kunnes laitteessa ei enää ole painetta.
→ Kiinnitä käsiruiskupistoolin vipu varmuuspidätyspinteellä, jolloin laite ei kyt-keydy käyttöön tahattomasti.

Laitteen kytkeminen pois päältä

Huuhdo laitetta vesijohtovedellä avaamalla käsiruiskupistooli vähintään 2-3 minuutin ajaksi, jos olet käyttänyt laitetta suolavedellä (merivedellä).

→ Sulje käsiruiskupistooli.
→ Kierrä moottorinkytkin "0/OFF"-asentoon.
→ Sulje polttoainehana.
→ Sulje veden syöttöputki.
→ Käytä käsiruiskua niin kauan, kunnes laitteessa ei enää ole painetta.
→ Kiinnitä käsiruiskupistoolin vipu varmuuspidätyspinteellä, jolloin laite ei kyt-keydy käyttöön tahattomasti.
→ Irrota veden tuloletku laitteesta.

Kuljetus

⚠VARO

Loukkaantumis- ja vaurioitumisvaara! Huomioi kuljetettaessa laitteen paino.

→ Kelaa korkeapaineletku kiepeille ja ripusta kieppinippu letkunpitimeen.
→ Pistä ruiskuputki ruiskuputken alustaan. Ripusta käsiruiskupistooli pitimeen.
→ Työnnä laitetta työntökahvasta.
→ Kuljettaessasi laitetta ajoneuvoissa, varmista kulloinkin voimassa olevien direktiivien mukaisesti, että se pysyy pai-koillaan eikä pääse luisumaan ja kallis-tumaan.
→ Irrota tähtikahvat ja käännä työntökahva taaksepäin, jotta pienennät tilan tarvetta.

Säilytys

⚠VARO

Loukkaantumis- ja vaurioitumisvaara! Huomioi säilytettäessä laitteen paino.

Tätä laitetta saa säilyttää vain sisätiloissa.

Suojaaminen pakkaselta

HUOMIO

Vaurioitumisvaara! Jäätyvä vesi laitteessa saattaa vaurioittaa laitteen osia.

Säilytä laitetta talvella ensisijaisesti lämmitetyssä tilassa.

Noudata seuraavia ohjeita, jos säilytät sitä lämmittämättömissä tiloissa:

Veden poistaminen

→ Ruuvaa vedentuloletku ja korkeapaineletku irti.
→ Anna laitteen käydä enintään 1 min, kunnes pumppu ja johdot ovat tyhjät.
→ Ruuvaa vedensuodatin irti ja tyhjennä se.

Laitteen huuhtominen jäätymisenestoaineella

Huomautus: Noudata jäätymisenestoaineen valmistajan antamia käsittelyohjeita.

→ Pumppaa laitteen läpi tavallista jäänestoainetta.

Näin saavutetaan samalla tietty korroosio-suoja.

Hoito ja huolto

Voit solmia säännöllisen turvatarkastusso-pimuksen tai huoltosopimuksen myyjälik-keesi kanssa. Kysy meiltä neuvoa.

Huomautus: Alla olevassa huoltokaaviossa on esitetty vain korkeapainepumpun huoltotyöt. Lisäksi moottori pitää huoltaa, huoltotyöt tehdään moottorinvalmistajan toimittaman käyttöohjeen mukaisesti.

⚠VAARA

Laitteen tahattoman käynnistämisen aiheuttama loukkaantumisvaara.

Kierrä moottorinkytkin "0/OFF"-asentoon ja irrota sytytystulpan pistoke.

Palovammavaara! Älä koske kuumaan ää- nenvaimentimeen, sylinteriin tai jäähdytys- ripoihin.

Huoltovälit

Päivittäin

→ Tarkasta, onko korkeapaineletkussa vaurioita (murtumisvaara). Vaihda vaurioitunut korkeapaineletku välittömästi.

Viikoittain

→ Tarkista öljymäärä.

Jos öljy on maitomaista (vettä öljyssä), ota yhteys asiakaspalveluun

Kuukausittain

→ Puhdista vesisuodatin.
→ Puhdista puhdistusaineen imuletkun suodatin.
→ Tarkista, että moottorin ja kehyksen vä- lisissä kiinnityksissä ei ole repeämiä, anna asiakaspalvelun vaihtaa reven- neet kiinnitykset.

500 käyttötunnin jälkeen ja vähintään vuosittain

→ Anna asiakaspalvelun suorittaa laitteen huolto.
→ Vaihda korkeapainepumpun öljy.

Huoltotyöt

Vesisuodattimen puhdistus

→ Sulje veden syöttöputki.
→ Kierrä hattumutteri irti.
→ Vedä suodatinkuppia alaspäin.
→ Puhdista suodatinpanos ja suodatinkuppi.
→ Tarkasta O-renkaiden kunnollinen istu-vuus.
→ Aseta suodatinpanos suodatinkuppiin.
→ Kierrä suodatinkuppi jälleen paikalleen.
→ Kierrä hattumutteri kiinni ja kiristä.

Vaihda korkeapainepumpun öljy

→ Varaa öljynvaihtoa varten valmiiksi noin 1 litran vetoinen säiliö.
→ Ruuvaa öljynlaskutulppa ulos.
→ Laske öljy kokoamissäiliöön.

Hävitä jäteöljy ympäristöystävällisellä ta- valla tai vie se valtuutettuun keräyspistee- seen.

→ Ruuvaa öljynlaskutulppa kiinni.

HD 7/15 G: HD 8/20 G:

→ Kaada uutta öljy öljysäiliöön täyttäaukon kauluksen alareunaan asti.
Täytä uutta öljyä öljyntarkistusla- sin keskustaan asti.

Täytä öljyä hitaasti, jotta ilmakuplat voivat poistua.

Katso sopiva öljylaatu teknisistä tie-doista.

Häiriöapu

⚠ VAARA

Laitteen tahattoman käynnistämisen aiheuttama loukkaantumisvaara.

Kierrä moottorinkytkin "0/OFF"-asentoon ja irrota sytytystulpan pistoke.

Palovammavaara! Älä koske kuumaan ää- nenvaimentimeen, sylinteriin tai jäähdytys- ripoihin.

Moottori ei käy

Noudat moottorin valmistajan käyttöohjeita!

Laite ei muodosta painetta

• Moottorin käyttökierrosluku on liian alhainen
  → Tarkista moottorin käyttökierrosluku (katso Tekniset tiedot).
  – Pienpainesuutin on asennettu.
  → Kiinnitä suurpainesuutin.
  – Suutin tukossa/kulunut
  → Puhdista/vaihda suutin
  – Vedensuodatin likainen
  → Puhdista vesisuodatin.
  – Ilmaa järjestelmässä
  → Ilmaa laite (katso kohtaa "Käyttöönotto").
  – Veden tulomäärä liian pieni.
  → Tarkista vedentulomäärä (katso Tekniset tiedot).
  – Pumpun tulojohdot vuotavat tai ovat tukkeutuneet
  → Tarkista kaikki pumpun tulojohdot.

Laite vuotaa ja tiputtaa vettä alleen

– Pumppu ei ole tiivis

Huomautus: Sallittu määrä 3 pisaraa/minuutissa.

→ Jos laite on hyvin epätiivis, tarkastuta se asiakaspalvelussa.

Laite ei ime puhdistusainetta

– Korkeapainesuutin asennettuna
→ Kiinnitä pienpainesuutin.
– Puhdistusaineen imuletku ja suodatin vuotaa tai on tukossa
→ Tarkasta/puhdista puhdistusaineen imuletku ja suodatin
– Puhdistusaineen imuletkun liitännän ta- kaiskuventtiili juuttunut
→ Puhdista/vaihda puhdistusaineen imuletkun liitännän takaiskuventtiili.
– Puhdistusaineen annosteluventtiili on kiinni tai vuotaa tai on tukossa
→ Avaa puhdistusaineen annosteluventtiili tai tarkasta/puhdista.

Jos häiriötä ei voida poistaa, laite täytyy tarkastuttaa asiakaspalvelussa.

Takuu

Kussakin maassa ovat voimassa valtuutta-mamme myyntiorganisaation julkaisemat takuuehdot. Korjaamme takuuaikana mak-sutta lisävarusteissa mahdollisesti ilmen-neet häiriöt, mikäli ne ovat aiheutuneet materiaali- ja valmistusvirheistä. Takuutapa- uksessa pyydämme ottamaan yhteyden ostotositteen kanssa jälleenmyyjään tai lä-himpään valtuutettuun asiakaspalveluun.

Varusteet ja varaosat

Käytä vain alkuperäisiä tarvikkeita ja vara- osia. Ne takaavat laitteen turvallisen ja häi- riöttömän toiminnan.

Tietoja tarvikkeista ja varaosista on sivustolla www.kaercher.com.

Varusteet

ABS-letkukela

2.637-002.0

Korkeapaineletkun letkukela putkikehykseen kiinnittämistä varten.

ABS-kehys Cage kapea

2.637-008.0

Putkikehyksen laajennus laitteen suojaamiseksi ja nosturilastausta varten.

EY-vaatimustenmukaisuusvakuutus

HD 7/15 G

Vakuutamme, että alla mainitut tuotteet vastaavat suunnittelultaan ja rakenteeltaan sekä valmistustavaltaan EU-direktiivien asianomaisia turvallisuus- ja terveysvaatimuksia. Jos tuotteeseen/tuotteisiin tehdään muutoksia, joista ei ole sovittu kans-samme, tämä vakuutus ei ole enää voimassa.

Tuote: korkeapainepesuri

Tyyppi: 1.810-xxx

Yksiselitteiset EU-direktiivit

2006/42/EY (+2009/127/EY)

2000/14/EY

2014/30/EU

Sovelletut harmonisoidut standardit

EN 60335-1

EN 60335-2-79

EN 55012: 2007 + A1: 2009

Sovellettu yhdenmukaisuuden analy- sointimenetelmä

2000/14/EY: Liite V

Äänen tehotaso dB(A)

HD 7/15 G

Mitattu: 105

Taattu: 108

Allekirjoittaneet toimivat yrityksen johtokunnan puolesta ja sen valtakirjalla.

Dokumentointivastaava:

S. Reiser

Alfred Kärcher SE & Co. KG

Vakuutamme, että alla mainitut tuotteet vastaavat suunnittelultaan ja rakenteeltaan sekä valmistustavaltaan EU-direktiivien asianomaisia turvallisuus- ja terveysvaatimuksia. Jos tuotteeseen/tuotteisiin tehdään muutoksia, joista ei ole sovittu kanssamme, tämä vakuutus ei ole enää voimassa.

Tuote: korkeapainepesuri

Tyyppi: 1.810-xxx

Yksiselitteiset EU-direktiivit

2006/42/EY (+2009/127/EY)

2000/14/EY

2014/30/EU

Sovelletut harmonisoidut standardit

EN 60335-1

EN 60335-2-79

EN 55012: 2007 + A1: 2009

Sovellettu yhdenmukaisuuden analy- sointimenetelmä

2000/14/EY: Liite V

Äänen tehotaso dB(A)

HD 8/20 G

Mitattu: 106

Taattu: 108

Allekirjoittaneet toimivat yrityksen johtokunnan puolesta ja sen valtakirjalla.

Dokumentointivastaava:

S. Reiser

Alfred Kärcher SE & Co. KG

		HD 7/15 G HD 8/20 G
Moottori
Tyyppi -- Honda		GX 160, 1-sy-linterinen, neli-tahti	Honda GX 270 1 sylinteri, 4-tahti
Nimellisteho kierrosluvulla 3600 1/min kW (PS) 3,6/4,8	6,3/8,4
Käyttökierrosluku 1/min 3600 3550
Polttoainesäiliö I 3,1 5,3
Polttoaine* Laite soveltuu E10-polttoaineelle	-- Lyijytön, bensiini
Suojatyyppi -- IPX5
Polttoaineen kulutus täyskuormituksessa l/h	1,4 2,4
Moottorin öljymäärä	I 0,6 0,9
Moottoriöljyn tyyppi	Moottoriöljy 15W40	Tilausnumero 6.288-050.0
Vesiliitäntä
Tulolämpötila (maks.)	°C	60
Tulomäärä (min.)	l/h (l/min)	750 (12,5)	1000 (16,7)
Tulopaine (maks.)	MPa (bar)	1 (10)
Tuloletkun pituus (minimi)	m	7,5
Tuloletku, halkaisija (minimi) tuuma	3/4
Imukorkeus avoimesta säiliöstä	m	1
Pumppu
Käyttöpaine	MPa (bar)	15 (150)	2...20 (20...200)
Syöttömäärä	l/h (l/min)	624 (10,4)	160...750 (2,7...12,5)
Suuttimen koko, korkeapaine	--	038	041
Suuttimen koko, pieni paine	--	250	250
Maks. käyttöpaine (varmuusventtiili)	MPa (bar)	21 (210)	27 (270)
Lämpöventtiilin avautumislämpötila	°C	80
Öljymäärä - pumppu	I 0,3	0,35
Öljytyyppi - pumppu	Moottoriöljy 15W40	Tilausnumero 6.288-050.0
Puhdistusaineen imeminen	l/h (l/min) 0...4	5 (0...0,8)
Maks. käsiruiskupistoolin takaiskuvoima	N	30	41
Mitat ja painot
Pituus x leveys x korkeus	mm	790 x 608 x 1104
Tyypillinen käyttöpaino	kg	39,5	54,7
Mitatut arvot EN 60335-2-79 mukaisesti
Melupäästö
Äänenpainetaso L_pA	dB(A)	90	91
Epävarmuus K_pA	dB(A)	3	3
Äänitehotaso L_WA + epävarmuus K_WA	dB(A)	108	108
Käsi-käsivarsi tärinäarvo	m/s2	<2,5	<2,5
Epävarmuus K	m/s2	0,6 0,7

12 Käsitsikäivitusseade

Tule- ja plahvatusoht!

Põletusoht! Ärge puudutage tulist summutit, silindreid ega jahutusribisid.

Hooldusvälbad

Iga päev

Põletusoht! Ärge puudutage tulist summutit, silindreid ega jahutusribisid.

Mootor ei tööta

Lisavarustus ja varuosad
