KÄYTTÖOHJE Securio P36c HSM

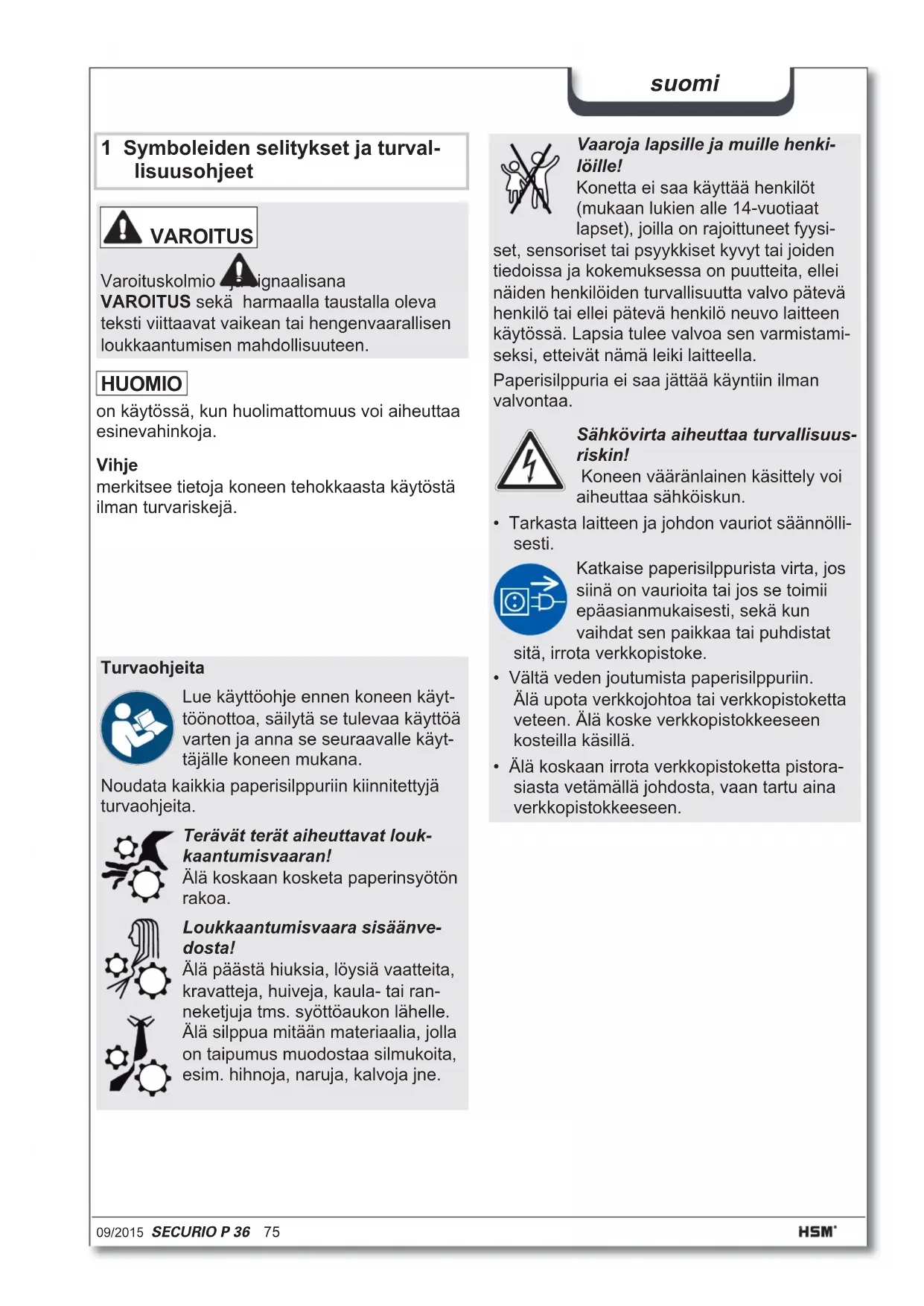

1 Symboleiden selykset ja turvallisuusohjeet

VAROITUS

Varoituskolmio signaalisana

VAROITUS sekä harmaalla taustalla oleva teksti viittaavat vaikean tai hengenvaarallisen loukkaantumisen mahdollisuuteen.

HUOMIO

on käytössä, kun huolimattomuus voi aiheuttaa esinevahinkoja.

Vihje

merkitsee tietoja koneen tehokkaasta käytösta ilman turvariskejä.

Turvaohjeita

Lue käytöohje ennen koneen käytöönottoa, säilytä se tulevaa käytöä varten ja anna se seuraavalle käytäjälle koneen mukana.

Noudata kaikkia paperisilppuriin kiinnitettyjā turvaohjeita.

Terävat terä aiheuttavat loukkaantumisvaaran!

Alä koskaan kosketa paperinsyöton rakoa.

Loukkaantumisvaara sisänvedosta!

Alä päästa hiuksia, loysiä vaatteita, kravatteja, huiteja, kaula- tai ranneketjuja tms. syötöaukon lahelle.

Alä silppua mitään materiaialia, jolla on taipumus muodostaa silmukoita, esim. hihnoja, naruja, kalvoja jne.

Vaarola lapsille ja muille henkiöille!

Konetta ei saa kayttaa henkilot (mukaan lukien alle 14-vuotiaat lapset), joilla on rajoittuneet fypsi

set, sensoriset tai psyykkiset kyvyt tai joidentiedoissa ja kokemukssessa on puutteita, elleinäden henkilöiden turvallisuutta valvo pateva henkilo tai ellei pateva henkilö nuvo laitteen kaytössa. Lapsia tulee valvoa sen varmistamiseksi, etteivat namä leiki laitteella.

Paperisilppuria ei saa jattä kayntin ilman valvontaa.

Sahkoviirta aiheuttaa turvallisuusriskin!

Koneen vaaränlainen käsittely voi aiheuttaa sahköiskun.

• Tarkasta laitteen ja johdon vauriot saannolli-sesti.

Katkaise paperisilppurista virta, jos siä on vauroita tai jos se toimii epaaianmukaisesti, sekä kun vaihdat sen paikkaa tai puhdistata verkkopistoke.

Välta veden joutumista paperisilppuriin.
Alä upota verkkjohtoa tai verkkopistoketta veteen. Alä koske verkkopistokkeeseen kosteilla kasillä.

• Alä koskaan irrota verkkopistoketta pistorasiasta vetamälla johdosta, vaan tartu aina verkkopistokkeeseen.

takuu

Katso laiteen takapuolella olevasta tyyppikilvesta, mika leikkausleveys ja verkkojannite koskee paperisilppuriasi ja OTA namahuomioon kayttoohjeen vastaavissa kohdissa.

Paperisilppuri on tarkoitettu yksinomaan paperin tuhoamiseen.Leikkaustapaa vastaavasti laitteella voidaan tuhota myos pienia maari seuraavia materiaialeja:

Silpun koko (mm) 5,8 3,9 4,5x	30 1,	9x15
Luottokortit •	•	•
CD-levyt •	•	•
Levykkeet •	•

Laitteen luja koneisto sietä niittejä ja paperiliittimiä. Ainoastaan koneissa, joiden leikkausleveys on 1× 5mm ,paperin joukossa ei saa olla niittejä tai paperiliittimiä.

Vihje

Erillissä CD-leikkauslaitteistossa (optio) voit tuhota CD-levyjä, levykkeitä ja luottokortteja riippumatta paperin leikkauslaitteistosta.

Paperisilppurin tuotevastuuaika on 3 vuotta. Tassä patee tuotevastuusta riippumaton HSM:n paperisilppureiden teräksisia leikkausakseleita koskeva takuu laiteen koko kaytöiän ajan (HSM Lifetime Warranty). Näistä poikkeuksen tekevat paperisilppurit, joiden leikkausleveys on 0,78 × 11 ~mm ja 1 × 5 ~mm . Kulumat, vauriot, jotka johtuvat epääasianmukaisesta kaytosta tai ulkopuolisen toiminnasta eivat kuulu tuotevastuune eikä takuu npirin.

HSM takaa varaosien toimittamisen jopa 10 vuotta taman mallin valmistuksen lopettamisen jälkeen.

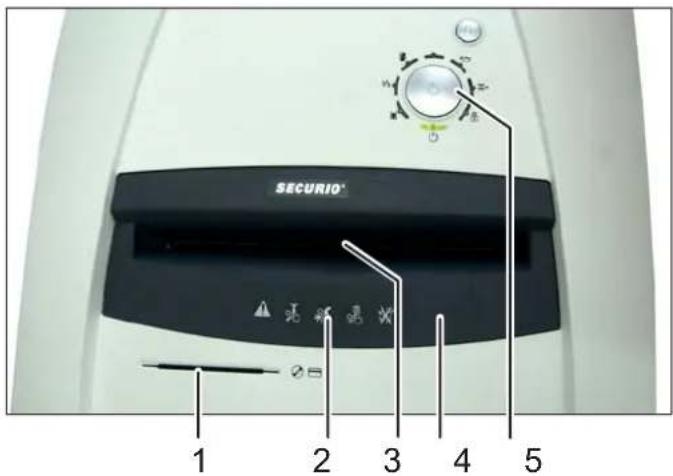

3 Yleiskatsaus2 Tarkoituksenmukainen

Vihje: Koneen varustuksesta riippuen siinä eihkä ole kaikkia rakenneryhmiä.

1 Syöttöaukko CD-levyille, levykkeet ja luottokorteille (optio)
2 Turvaohjeita
3 Valokenno syottoukossa
4 Suojaelementti
5 Kaytto- ja nayttoyksikkö

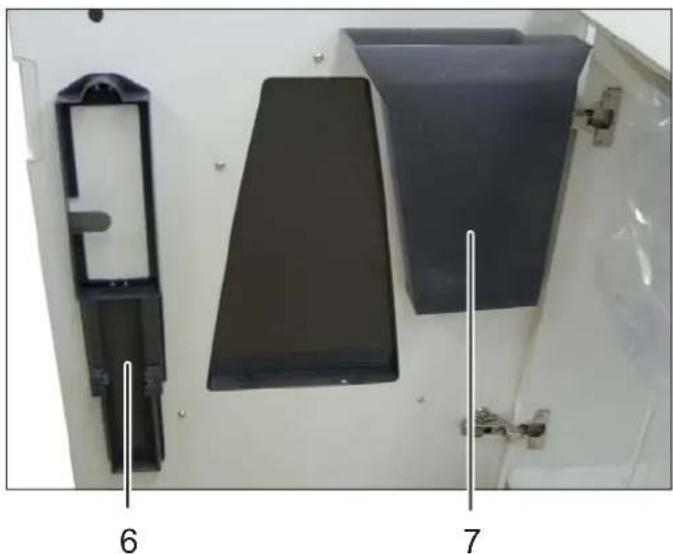

6 Pidike kayttoohjeelle ja oljypullolle
7 Silppusäiliö CD-levyt / levykkeet / luottokortit (optio)
8 Täytöaukko leikkauslohkoöljy (silppuleikkaus)

Käytö- ja näytölaitteet

Vihje: Koneen varustuksesta riippuen kaikkia toimintoja ei ehk ole saatatvilla.

R-painike:

Leikkauskoneisto toimii takaperin
Häriöden kuittaus
- Ohjelmistoversion näytö (vain huoltoteknikoille)

Näytö: Ovi on auki tai turvælementti pois paikaltaan

Näytö: Ylikuormitus (paperitukos)

Näytö: Paperi-/CD-saillio taynnä

Näytto: Öljysaïliö tyhja

Toimintonappain "Paalle/pois/kaynnistys"

Näytö: Metallintunnistus

Näytö: Nappainlukko

Näytö: Käytövalmis / Stand-by

4 Kayttoönotto

VAROITUS

Vaarallinen verkkojannite!

Koneen vaaränlainen käsittely voi aiheuttaa sahköiskun.

• Käytä laitetta ainoastaan kuvivissa sisäti-loissa. Älä käytä sitä kosteissa tiloissa tai sateessa.
• Alä vie laitetta, verkkopistoketta tai verkkojohtoa avotulen tai kuumien pintojen lahetyville. Tuuletrasakoja ei saa peittä. Rakojen ja seinan tai huonekalujen valissä tayty olla vahintään 5 cm:n vali.
• Huomioi, etta verkkopistokkeeseen päasee helposti käsiki.

• Tarkasta ennen verkkopistokkeen paikalleen asettamista, etta sahkoverkon jannite ja taajuus vastaavat typpikilven tietoja.

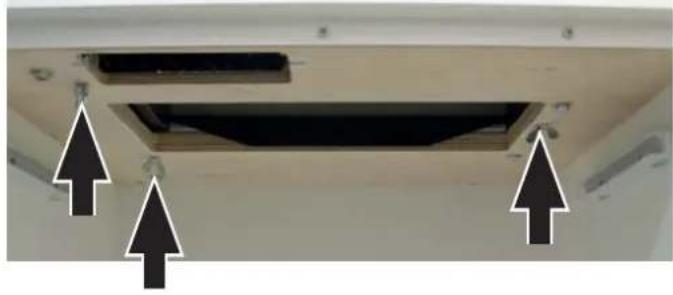

• Ennen ensimmaista kayttoönottoa avaa ovi ja poista kuljetustuen 3 siipiruuvia alustalevysta leikkauslaitteaston alapuolelta.

• Työnnä koneen verkkopistoke asianmukaisesti asennettuun pistorasiaan.

suomi

5 Kaytto

Paperisilppurin käynnistys

• Tarkasta, ettei paperinsyöton aukossa ole papeia.
  Paina kaytö painiketta.

  Näytö "käytövalmis" palaa.

Vihje

Paperin- ja CD-leikkauskoneistoa ei voida kayttä samanaikaisesti. Tuhoa aina vain yhdenlaista materiaalia kerrallaan.

Paperin silppuamen

• Vie pperi pateriaukon keskelle. Paperin syottöaukossa oleva valokenno käynnistäa silppuamistoiminnon. Huomaa sen vuoksi kapeiden paperisuikaleiden kohdalla, ettā namà osuvat valokennon alueelle.

HUOMIO

CD-leikkauslaitteistossa ei saa tuhota paperia. Tämä voi aiheuttaa vahinkoja.

3 s sen jälkeen, kun valokenno paperinsyöttöaukossa on jälleen vapaa, kytkeytyy leikkauskoneisto automaattisesti pois ja papisilppuri palaa käytövalmiuteen.

CD-levyjen/luottokorttien/levykkeiden tuhoaminen

• Tarkasta, onko koneella sallittua tuhota naita materiaialeja (katso "Tarkoituksenmukainen kaytto).
• Syöta materiaali leikkauslaitteiston syötöaukolle koneilla, joilla on erillinen CD-leikkauslaitteisto (optio). Se suojaa niitta sirpaloitumiselta. Jos koneessa ei ole erillista CD-leikkauskoneistoa, käytä paperinsyöttöa.

Huolehdi ymparistostä ja erottele erilaiset materiaalit havittamista varten.

Paperisilppurin virran katkaisu

Paina kayttopainiketta.

Näytö "käytövalmis" sammu.

Muita toimintotiloja

- Jatkuva tila

Toiminto: Leikkuskoneisto toimii jatkuvasti. Jos 2 minuuttiin ei syotetama materiaalia, leikkauskoneisto kytkeytyy pois ja paperisilppuri menee kayttovalmiuteen.

Käynistys: Paina käytö painiketta 3 sekuntejia.

Ennenaikainen keskeytys: Paina käytöpaniketta.

- Stand by

Toiminto: 2 minuuttia viimeisen paperinsyö-tön jälkeen kaikki tarpeettomat laitteet kytk-ta'an automaattisesti pois.

Näytö "käytövalmis" vilkuu saannöllisin valein.

Kun syotat paperia, paperisilppuri kaynnistyy itsestaan.

- Automaattinen virran katkaisu

Toiminto: Jos paperisilppuria ei käytetä 40 minuuttiin, se katkaisee virran kokonaan, eika siten vie ena a lainkaan virtaa (yon yli, viikonloppuna).

Käytöönotto uudelleen: Paina käytöpainiketta.

Häiriö- ja toimintonäytö

Näytö Häiriö Häiriöiden
8VJatkuva valo	Paperitu-kos, ylikuormitus	Laitteeseen on syötety kerralla liikaa paperia. ► Leikkauskoneisto kulkeejonkin aikaa takaperin ja työntäa paperia ulos. • Paina tarvittaessavielä"R"-peruutuspainiketta poistaaksesi paperitukoksen. • Puolita papeirinippu. • Syötäpaperia vähitellen.
		Vihje Paperin saa paremmin pois, jos nostat turvælementtiä. Paina turvælen- tin etukannen keskiosaa ja nosta luukku.
Vilkkuva valo	Syötety samaan aikaan paperia ja CD-levyjä	► Älä kättä molempia leikkauslaitteitoja samanaikaisesti, vaan tuhoa poperit ja CD-levyt/levykkeet/luottokortit vuorotellen.
	Paine turva-elementillä	► LED vilkkuu myös, jos sukoksen aikana painat turvælementtiä tai avaat oven.
Jatkuva valo	Paperi-/silppusäiliö tãynä	► Tyhjennä pperi-silppusäiliö. Vihje Jos painat ennen oven avalanche peruutuspainiketta lyhysti, osa silppua vedetään takaisin leikkauskoneistoon.
Vilkkuva valo	CD-säiliö tãynä	► Tyhjennä CD-säiliö. Ota se ylös pidikkeestä thjennystä varten.
	Ovi on auki tai turvæle- mentti pois paikaltaan	► Sulje ovi tai salpaa turvælementti paikalleen. Vihje Turvælementin liikkeet tuhoamisen aikana märitetään. Jos kone sam- muu ilman virhesignaalia, vedä pperi papeiriaukosta ja ohjaa se uudelleen sisään.
	Metallintun- nistus	► Paina peruutusnappäintä ja vedä pperi syöttöakosta. • Poista papeira sataurvælementissä oleva metalli. • Kuittaa häiriö painamalla R-painiketta.
Häirö
Leikkauskoneisto toimii keskeytyksettä vaikka kone ei ole jatkuvassa toiminossa.		Valokenno on likaantunut papeitukoksen vuoksi. • Puhdista valokenno papeinsyötössä kuvalla siveltimellä tai liinalla.
Näytö Toimintonäytö
useampi näytö loistaa R-		painiketta painettiin yli 20 sekuntia: Ohjelmistoversion näytö (vain huolto- teknikoille)
Näytö Häirö Häiröiden poisto
ölysäliö tyhja		Lisää sällioön leikkauslohkoölyä. Nur Herstelser Öl Exclusive use with manufacturer oll 1 2
Näytö Toiminto Aktiviointi/deaktivointi
Näppäin-lukko on aktivoitu.	Nappäinlukon aktiviointi tai deaktivointi paina peruutusnäppäintä ja pidä se painenuna paina pället-/pois-näppäintä vapauta pället-/pois-painike ja sitten R-painike	Automaattinen öljäjä (vain silppuleik- kauksessa) Leikkauslaiteistojen öljäminen noin 1,5 sekun- nin ajan tapahtuu aina • Leikkauslaiteistan 200 s käytöajan jäldeen (vastaa noin 50 paperintuhoamisen tövai- hetta) • Peruutusnäppäimen painaminen seura- valla toiminnolla tuhoamissuntaan Signaali "öjysäliö tyhjä" pointuu automaatti- sesti, kun sällo tätetäan. Paperisippuri pysyy käytövalmiina myös öljysäliö ollessa tyhja.
Ohjeita
Manuaalinen peruutus
Kun painat peruutusnäppäintä, leikkauslait- teisto kulkee taakseppäin ja kytkeytyy pois noin 2 sekunnin kuluttua, vaikka yha painaisit näppäintä. Jos haluat manuaalisen peruutuksen uudelleen, vapauta nappäin ja paina sitä sitten uudelleen. Jos paperisilppuria käytetään jo silppuanseen, tämän nappäimen painaminen aiheuttaa valittöman peruutuksen.
Silppusäliö
Leikkauslaitteistojen käytövoima kytkeytyy pois pältilä, kun pperi- tai CD-säliö on täynnä. Erillisellä CD-leikkauslaitteistulla varustetuissa koneissa tätytöäräa CD-säliössä valvotaan (katso yleiskuvaus, kohta 7). Tyhjennä sällo käytö- ja näytölatteen signaalin jälleen. Huolehdi ympäristösta ja erottele erilaiset mate- riaalit hättämistä varten.		Metallintunnistus (optio) Paperisippuri vo alla varustetu metallintunnis- tukssa. Automaattinen sammutus estä klem- mareiden tai muiden metalliesieiden aiheutta- mat leikkauslaiteiston vauriot.

Turvaelementin valvonta

Turvælementin likkeet tuhoamisen aikana märitetään. Jos kone sammu ilman virhesignaalia, vedapaperi pareaukosta ja ohjaa se uudelleen sisään.

6 Puhdistus ja huolto

VAROITUS

Vaarallinen verkkojannite!

Koneen vaaränlainen käsittely voi aiheuttaa sahköiskun.

Kytke paperisilppuri pois paälta ja irrota verkkopistoke, ennen kuin siirrat konetta tai puhdistat sitä.

Ainoastaan HSM-asiakaspalvelu ja sopimuskumppaniemme huolto-asentajat saavat tehdä huoltotöitä, jotka edellyttavat katteiden irrottamista kotelosta. Asiakaspalvelun osoitteet sivulla 180.

Puhdista paperisilppuri ainoastaan pehmeallä liinalla ja miedolla saippualiuoksella. Laitteeseen ei saa joutua vettä.

Vain suikaleleikkaus: Voitele leikkauslaitteisto, kun leikk Austeho heikkenee, kuulet ylimaräistamelua ja aina kun silppusä

liö tyhjennettiin. Käytä ainoastaan HSM-leikkauslohkoerikoisöljya:

Suihkuta erikoisoljya paperinsyottoukon lapi koko leveydeltaraakseille.
- Anna leikkauslaitteiston toimia ilman paperin syottämista noin 10 sekuntia jatkuvalla toiminnolla.

Paperipoly ja muut hiukkaset poistuvat.

7 Havittäminen / kierratys

Käytetyt sahköiset ja elektroniset laitteet sisälätvät monia yha arvokkaita materiaialeja sekä osaksi myos Haitallisia aineita, joita on tarvittu laitteiden toiminnan ja turvallisuuden varmistamiseen. Väränlaisen havit

tamisen ja käsittelyn yhteydessä ne voivat olla vaarallisia ihmisten terveydelle ja ympäristolle. Alä koskaan heita kaytetyjä laitteita kotitalousjatteen sekaan. Noudata kulloinkin voimassa olevia märayksiä ja toimita vanhat elektroniset ja sahköiset laiteesi keräyspisteisiin kierratettaviksi. Toimita kaikki pakkausmaterialialit havitetattaviksi ympäristöa saastavalla tavalla.

8 Toimituksen sisälto

• Paperinsilppuri lütantä-valmiina laatikoon pakattuna
  5 laskospussia
  1 pullo erikoisvoiteluoljya (lyhyt sillpu)
  Käyttoohje

Lisātarvikkeet

10 laskospussia, Tilausnro 1.442.995.110
- Pullo erikoisvoiteluöljya (250 ml)
Tilausnro 1.235.997.403

Asiakaspalvelun osoitteet sivulla 180.

9 Tekniset tiedot

Leikkaustapa Suikaleleveys Silppuleikkaus
Leikkauskoko (mm) 5,8 3,9 4,5 x 30 1,9 x 15	0,78 x 11 1	x 5
Turvataso DIN 66399 P-2 / O-2	T-2 / E-2	P-2 / O-2 T-2 / E-2	P-4 / O-3 T-4 / E-3 F-1	P-5 / O-4 T-5 / E-4 F-2	P-6 / F-3	P-7 / F-3
Leikkausteho* (arkki), DIN A4 70 g/m280 g/m2	47 - 4939 - 41	37 - 3931 - 33	29 - 3125 - 27	18 - 2015 - 17	11 - 1210 - 11	97
Paino	64 kg		68 kg
Leikkausnopeus	90 mm/s		100 mm/s
Syöttöleveys	330 mm
Liitäntä	230 V, 50 Hz
Ottoteho maks. arkkimäärällä	1.800 W
Energiankulutus valmiustilassa	< 2 Wh
Toimintatapa	Jatkuva käyttrö
Käytön ympäristöolosuheet: LämpötilaSuhteillinen ilmankosteusKorkeus merenpinnan yllä	-10°C - +25°Ckork. 90%, ei kondensoivakork. 2.000 m
Mitat L x S x K (mm)	580 x 550 x 936
Paperi-silppusäiliön tilavuus	145 l
Lydtrykknivå (tomgang / under last)	58 - 59 dB(A) / 60 - 61 dB(A)
A-painotettu äänitehotaso (LWAd tyhjä-käynillä)	70,1 dB
Erillisen CD-leikkauslaitteiston leikkauskoko (optio)	Tuotenumero +C, E **			Tuotenumero +M, N **
	4 x 7 mm			2 x 2 mm
CD-leikkuukoneiston turvasato	O-4 / T-5 / E-4			O-6 / T-6 / E-5

• Yhdellä kerralla leikkattavien arkien märä (DIN A4, 70 g/m² tai 80 g/m²), pitkitäin syötetyän. Annettujen tehietojen mittaukset koskevat uutta, öjyttyä leikkauslaitteistoa ja kylmää moottoria. Heikompi verkkojannite tai toinen verkkotaajuus voi aiheuttaa heikomman arkitehon ja korkeamman melutason. Paperin rakenteesta ja ominaisuksista sekä syöttövastara riippuen voi arkiteho poiketa.
  ** Tunnus on kirjain, joka on 7-numeroisen tuotenumeron perässä laitteen takapuolella olevassa typpikilvessä. esim. 1873111C >> leikkauskoko 4 × 7 ~mm

Paperisilppuri on Europan Unionin asianomaisten harmonisoitujen standardien mukainen:

Pienjannitedirektiivi 2006/95/EY
Sahkomagneettista yhteensopivuutta koskeva direktiivi 2004/108/EY
RoHS-direktiivi 2011/65/EU

EU-vaatimustenmukaisuusvakuutuksen voi pyytäa valmistajalta.
