GEBRUIKSAANWIJZING Securio P36c HSM

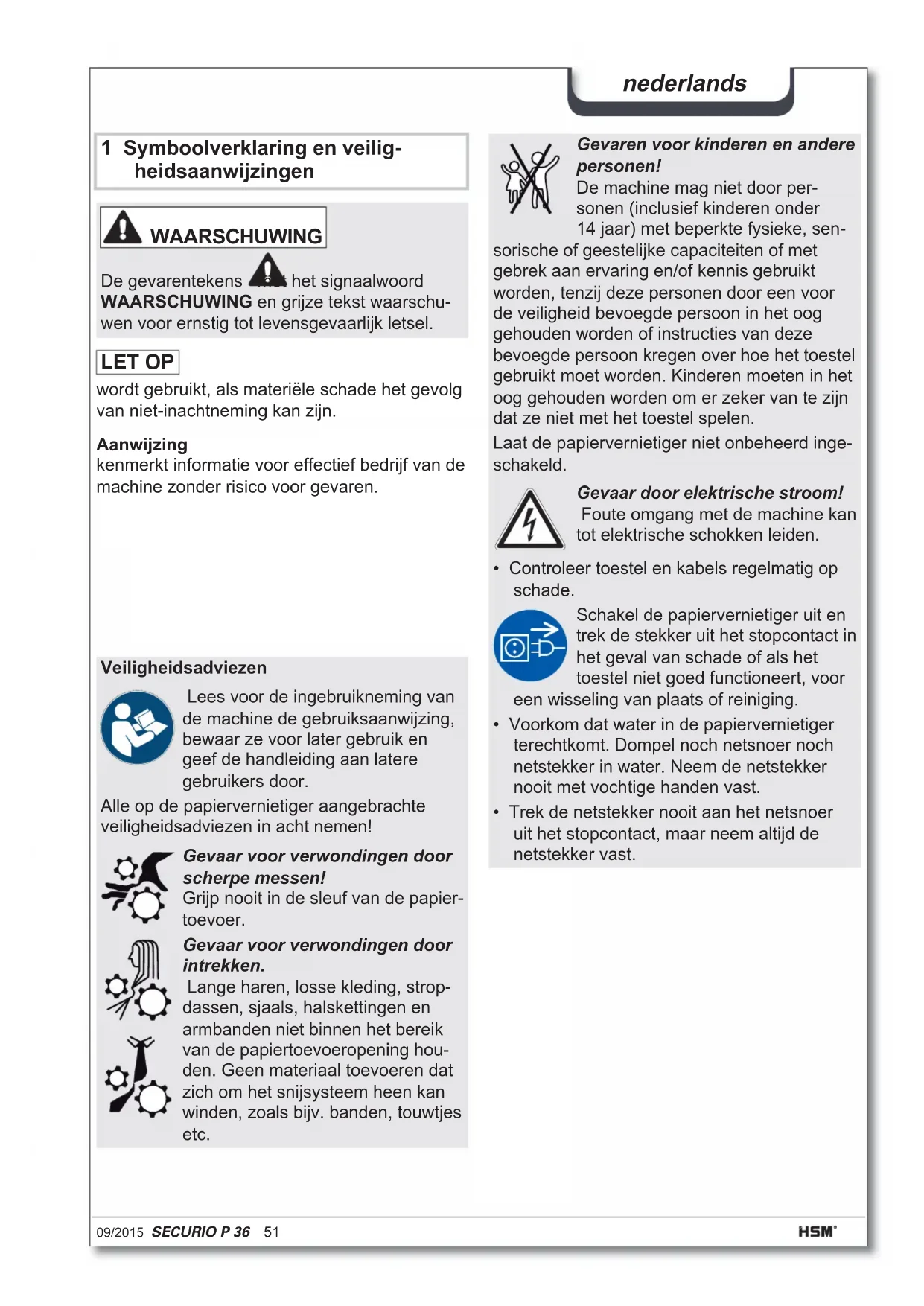

1 Symboolverklaring en veiligheidsaanwijzingen

WAARSCHUWING

De gevarentekens het signalaalwoord WAARSCHUWING en grijze tekst waarschuwen voor ernstig tot levensgevaarlijk letsel.

LETOP

wordt gebruikt, als materiele schade het gevolg van Niet-inachtneming kan zich.

Aanwijzing

kenmerkt informatatie voor effectief bedrijf van de machine zonder risico voor gevaren.

Veiligheidsadviezen

Lees voor de ingebruikneming van de machine de gebruiksaanwijzing, bewaar ze voor later gebruik en geef de handleiding aan latere gebruikers door.

Alle op de papiervnetiger aangebrachte veiligheidsadviezen in ache nemen!

Gevaar voor verwondingen door scherpe messen!

Grijp nooit in de sleuf van de papiertoevoer.

Gevaar voor verwondingen door intrekken.

Lange haren, losse kleding, stropdassen, sjaals, halskettingen en arbanden nicht binnen het bereik van de papiertoevoeropening houden. Geen materiaal toevoeren dat zich om het snijssystemenBeen kan winden, zoals bijv. banden, touwtjes etc.

Gevaren voor kinderen en andere personen!

De machine mag Niet door personen (inclusief kinderen onder 14aar) met beperkte fysieke, sen

sorische of geestelijkke capacitieten of met gebrek aan ervaring en/of kennis gebruikt worden, tenzij deze personen door een voor de veiligheid bevoegde persoon in het oog gehonden worden of instructies van deze bevoegde persoon kregen over hoe het toestel gebruikt moet worden. Kinderen moeten in het oog gehonden worden om er zeker van te+zijn dat ze Niet met het toestel spelen.

Laat de papiervnetiger nicht onbeheerd ingeschakeld.

Gevaard door elektrische stroom!

Foute omgang met de machine kan tot elektrische schokken leiden.

• Controller toestel en kabels regelmatig op schade.

Schakel de papiervernietiger uit en trek de stekker uit het stopcontact in het geval van schade of als het toestel Niet goed functioneert, voor seling vanplaats of reiniging.

Voorkom dat water in de papiervernietiger terechtkommen. Dompel noch netsnoor noch netstekker in water. Neem de netstekker nooit met vochtige handen vast.

• Trek de netstekker nooit aan het netsnoeruit het stopcontact, maar neem.altijd de netstekker vast.

garantie

Kijk op het typeplaatje aan de achterkant van het toestel na voor welke snijbreedte en netspanning uw papiervnetiger bestemd is en neem de betreffende punten in de gebruiksaanwijzing in ache.

De papiervernietiger is voor het vernietigen van papier bestemd. Afhankelijk van de snijwijze konnen bovendien geringe hoeveelheden van de volgende materialen vermietig worden:

Grootte van de snippers (mm)	5,8	3,94	5x30 1,9	x15
Kredietkaarten • •	•		•
Cd's • • •
Diskettes • •

Het robuuste station is ongevoelig voor Nietjes en paperclips. Alleen bij machines met snijbreedte 1 × 5 ~mm mag het papier geen Nietjes of paperclips bevatten.

Aanwijzing

In het afzonderlijke cd-snijwerk (optie)(Intt u onafhankelijk van het papiersnijwerk cd's, diskettes en kredietaarten vermietigen.

De garantietijd voor de papiervernietiger bedraagt 3aar. Er geldt een van de garantie onafhankelijkke garantie voor HSM volstaalsnijassen van de papiervernietigers gedurende volledige levensduur van het toestel (HSM Lifetime Warranty). Een uitzondering vormendaar bij de papiervernietigers met snijbreedte 0,78 × 11 ~mm en 1 × 5 ~mm . Slijtage, schade door ondeskundige behandeling en ingrepen door derden vallen Niet onder de garantie.

HSM garandeert de levering van reserveonderdelen tot 10aar na einde van de productie van dit model.

3 Overzicht2 Gebruik volgens de bestemm

Aanwijzing: Afhankelijk van de uitvoering is het möglichk dat uw machine Niet alle modules bevat.

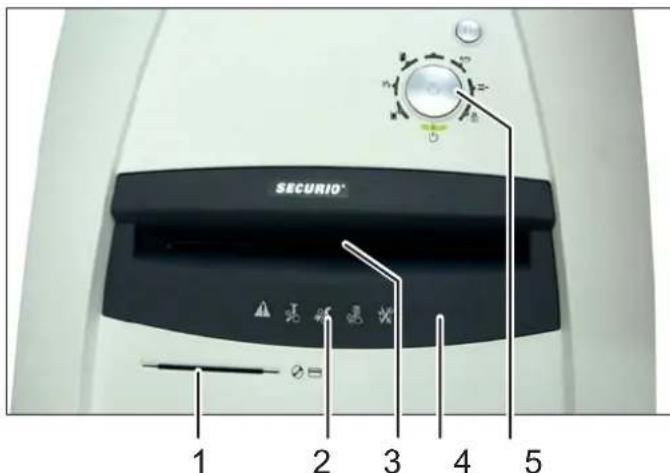

1 Toevoersleuf voor cd's, diskettes en creditcards (optie)
2 Veiligheidsadviezen
3 Fotocel in de papiertoevoer
4 Veiligheidselement
5 Bedienings- en weergave-eenheid

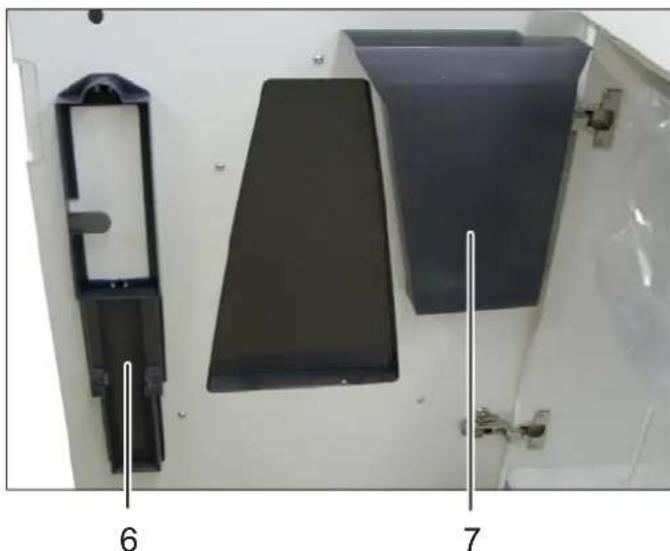

6 Houser voor gebruiksaanwijzing en oliefles
7 Snijgoedbak cd's / diskettes / creditcard (opties)
8 Vulopening voor snijblokolie (enkel bij snippers)

nederlands

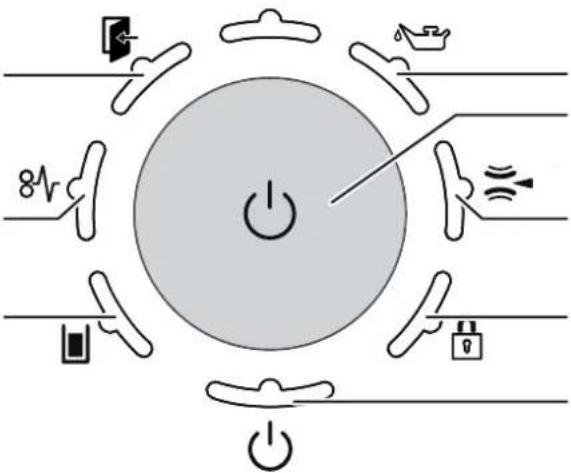

Bedienings- en weergave-elementen

Aanwijzing: Afhankelijk van de machine-uitvoering is het möglichk dat nicht alle functies beschikbaar zijn.

R-toets:

• Snijwerk loopt awhile
  Storingbevestigting
• Weergave van de software-versie (alleen voor servicetechnici)

Indicatie: deur open of veiligheidselement nicht vergrendeld

Indicatie: overbelasting (papier vastgelopen)

Indicatie: papier-/cdbak vol

Indicatie: oliereservoir leeg

Functietoets

"Aan / Uit / Start"

Indicatie: metaalherkenning

Indicatie: toetsblokkering

Indicatie: gebruiksklaar / stand-by

4 Inbedrijfstelling

WAARSCHUWING

Gevaarlijke netspanning!

Foute omgang met de machine kan tot elektrische schokken leiden.

• Gebruik het toestel alleen in droge binnenruimtes. Gebruik het nooit in vochtige ruimtes of in de regen.
• Houd het toestel, de netstekker en het netsnoer uit de buurt van open vuur en hete oppervlakken. De ventilatiesleuven要去en vrij় en er moet een afstand van min. 5cm tot de wand en tot meubels in acht worden genomen.
• Zorg ervoor dat de netstekker makkelijk bereikbaar is.

• Controleer voor het insteken van de netstekker of de spanning en de freiagentie van uw stroomnet met de gegevens op het typeplaatje overeenstemmen.

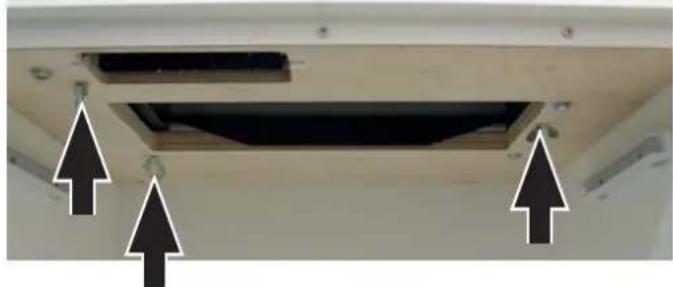

• Open voor de eerste inbedrijfstelling de deur en verwijder de drie vleugelschroeven van de transportborgingen uit de bodemplaat onder het snijwerk.

• Steek de netstekker van de machine in een reglementair geinstalleerd stopcontact.

nederlands

5 Bediening

Papiervnetiger inschakelen

• Controller of zich geen papier in de gleuf van de papiertoevoer bevindt.
• Druk op de bedieningstoets.

  Weergave, "Gebruiksklaar" brandt.

Aanwijzing

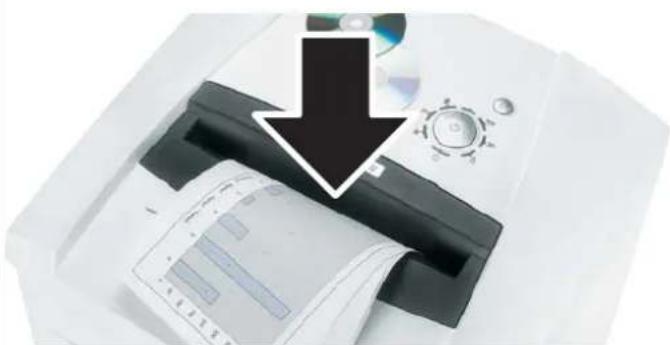

Papier- en cd-snijwerk können nicht gelijktijdig worden gebruikt. Altijd slechts een materiaalsoor tegelijk vermietigen.

Papier vernietigen

• Voer papier in het midden van de papiergleuf toe. Het snijwerk worden automatisch door de fotocel gestart. Let er waarom bij smalle papierstrozen op, dat deze door de fotocel konnen worden gedetecteerd.

LET OP

Vernietig geen papier in het cd-snijwerk. Dit kan schade veroorzaken.

3 s nadat de fotocel in de papiertoevoeropening weeer vrij is, wordt het snijwerk automatischuitgeschakeld en gaat de papiervernetiger in stand-by.

• Controller of het is toegestaan om met uw machine deze materialen te vernietigen (zie „Gebruik volgens bestemming").
  Bij machines met een apart cd-snijwerk (optie) voert u het materiaal in de toevoersleuf van het snijwerk in. Dat beschermt u tegen splinters. Bij machines zonder afzonderlijk cd-snijwerk de papiertoevoer gebruiken.

• Neem het milieu in acht en voer de verschil-lende materialen gescheden af.

Papiervnetiger uitschakelen

• Druk op de bedieningstoets.

  Weergave, "Gebruiksklaar" gaatuit.

Andere functiemodi

- Continumodus

Functie: snijwerk loopt ononderbroken.
Als er 2 min geen materiaal worden
toegevoerd, schakelt het snijwerk uit en de gaat de papiervnetiger in stand-by.
Start: druk 3 seconden op de bedieningstoets.
Voortijdig afbreken: druk op de bedieningstoets.

Modus stand by

Functie: 2 minutes na de LASTe papiertoevoer worden alle onnodige verbruikers automatisch uitgeschakeld. De weergave, Gebruisklaar' Licht met regelmatige intervallen kort op. Bij papiertoevoer start de papiervnetiger automatisch op.

- Automatisch uitschakelen

Functie: Als de papiervnetiger 40 minuten nicht worden gebrukt, worden hij compleet uitgeschakeld en verbruikt daardoor geen stroomeer (s nachts, in het weekend).Opnieuw in gebruik nemen: Druk op de bedieningstoets.

Storing- en functie-indicaties

Weergave Storing Storing verhelpen

brandt continu

Vastgelopen
papier,
overbelasting

U heeft te veel papier in een keer toegevoerd.

Het snijwerk loopt enkele seconden achechteruit en schuift het papier eruit.
- Druk eventueel nog op de omkeertoets „R" om de papierstapel te verwijden.
- Halveer de papierstapel.
- Voer het papier na elkaar in.

Aanwijzing

Om het papier beter te konnen verwijdenen kut u het veriligeidselement omhoogklappen. Druk waarvoor op het midden van de voorste rand van het veriligeidselement en til de klep op.

Aanwijzing

deze weergave brandt ook als de motor overbelast werden. Laat de papierver-nietiger in dit geval voor de volgende ingebruikneming 20 minutes afkoelen.

Knipper-licht

papier en cd ge- lijktijdig toegevoerd

• Gebruik beiden snijwerken nicht tegelijk, maar vermietig papier en cd's/diskettes/kredietkaarten na elkaar.

Druk op veiligheids-element

• De LED knippert ook als u bij vastgelopen papier op het veiligheidselement drukt of de deur opent.

brandt continu

snijgoedbak voor papier vol

Leeg de snijgoedbak voor papier.

Aanwijzing

als u voor het openen van de deur de omkeertoets kort indrukt, worden een deel van het snijgoed in het snijwerk teruggetrokken.

Knipper-licht

cd-bak vol

Leeg de cd-bak. Neem hem waarvoor hier boven uit de houder.

• Sluit de deur of klik het veiligheidselement vast.

Aanwijizing

Bewegingen van het veiligheidselement bij het vernietigen worden gedetecteerd. Als uw machine zonder foutsignalering uitschakelt, trek dan het papieruit de papiergleuf en breng het opnieuw in.

Metaalherkenning

• Druk op de omkeertoets en trek het papier uit de toevoersleuf.
• Verwijder metaal dat zich in het papier of op het veilighideidselement bevindt.
• Bevestig de storing door het indrukken van de R-knop.

Storing
Snijwerk draait onon- derbroken hoewel de machine nicht in de per- manente modus staat.		De fotocel is verontreinigd door papierstof. • Reinig de fotocel in de papiertoevoer met een droge kwast of een doek.
Weergave Functie
Meerdere indicaties branden		De R-knop werk langer dan 20 s ingedrukt: weergave van de softwareversie (alleen voor servicetechnici)
Weergave	Storing Storing verhelpen
	olereservoir leeg	Vul het reservoir met snijblokolie. Nur Hersteller-Öl Exclusive use with manufacturer oil! 1 2
Weergave	Functie Activering / deactivering
	toetsblok- kering is actief.	Voor het activeren of deactiveren van de toetsblokkering • de omkeertoets indrukken en ingedrukt houden • op de aan/uit-toets drukken • eerst de aan/uit-knop loslaten en cervolgens de R-knop
Aanwijzingen		Automatische olie-voorziening (enkel bij snippers) Het oliën van de snijwerken vindt gedurende ca. 1,5 secondenplaatsen na • 200's looptijd van het snijwerk (komt overeen met ca. 50 bewerkingen papier vernietigen) • indrukken van de omkeertoets bij het vol- gende gebruik in vernietigingsrichting De signalering „Oliereservoir leeg" worden na het vullen van het reservoir automatisch gewist. De papiervermietiger blijft ook gebruikskaar bij een leeg olereservoir.
Met de hand omkeren
Door het indrukken van de omkeertoets loopt het snijwerk achefteruit en worden na ca. 2 secon- den uitgeschakeld, ook als de toets nog steeds is ingedrukt. Om opnieuw een handmatige omkering te starten,要去 de toets worden los- gelaten en opnieuw waar worden ingedrukt. Als de papiervnetiiger al in de vernietigings- richting worden gebruikt, dan worden deze door het indrukken van de toets meteen omgekeerd. Snijgoedbak
De aandrijving van beiden snijwerken worden uit- geschakeld als de papier- of de cd-bak vol is. Bij machines met afzonderlijk cd-snijwerk worden het vulniveau in het cd-reservoir (zie oversticht, pos. 7) bewaakt. Leeg het reservoir na signa- lisatie aan het bedienings- en weergave- lement. Neem het milieu in ache n en voer de verschil- lende materialen geschienen af.		Metaalherkenning (optie) De papiervnetiiger is optioneel met een metaalherkenning uitergerust. Door de automati- sche uitschakeling worden schade aan het snij- werk door paperclips of andere metalen delen vermeden.

Bewaking van het veiligheidselement

Bewegingen van het veiligheidselement bij het vernietigen worden gedetecteerd. Als uw machine zonder foutsignalering uitschakelt, trek dan het papier uit de papiergleuf en breng het opnieuw in.

6 Reiniging en onderhoud

WAARSCHUWING

Gevaarlijke netspanning!

Foute omgang met de machine kan tot elektrische schokken leiden.

Schakel de papiervnetiger voor verplaatsen of reinigen uit en trek de stekker uit het stopcontact.

Serviceworkzaamheden, die met het verwijderen van behuizingsafdekkingen zijn verbonden, mogen alleen door de HSM-klantenservice en service-technici van unsere dea

lers worden uitgevoerd.

Klantendienstadressen zie pagina 180.

De papiervnetiger mag enkel met een zachte doek en een milde zeepwateroplossing schoongemaaakt worden. Daar bij geen water in het toestel lately binnendringen.

Alleen bij stroken:

Bij verminderde snijcapaciteit, geluidsontwikkeling of na het legen van de snijgoedbak moet u het snij

werk insmeren met olie. Gebruik waarvoor enkel speciale snijblokolie van HSM:

• Spuit de speciale olie door de papiertoevoer over de volledige bredte van de snijassen.
• Laat het snijwerk zonder papiertoevoer ca. 10 s in de permanente modus lopen.

  Papieropstopping en snippers worden verwijderd.

7 Afvoer / recycling

Oude elektrische en elektronisch apparaten bevatten vaak nog waardevolle materialen, maar voor een deel ook schadelijke stoffen, die nodig waren voor een goede en veilige werkung van het apparaat.

Wanner deze op een verkeerde wijze worden afgevoerd of gehanteerd kan dat gevaarlijk zijn voor de gezondheid van mensen en schade toebrengen aan het milieu. Gooi oude apparaten nooit bij het restafval. Houdt u zich aan de geldende voorschriften en maak gebruik van de verzamelpunten voor teruggave en hergebruik van oude elektrische en elektronische apparaten. Zorg er ook voor dat alle verpakkingsmaterialenterechtkomen op de waaroor bestemde verzamelpunten, waar ze op milieuvriendelijk wijze konnen worden verwerkt.

8 Leveringsomvang

Papiervnetiger aansluitingsbereld in doos verpakt
- 5 opvangzakken
- voor snippers 1 fl es snijblok special olie
- Gebruiksaanwijzing

Toebehoren

10 opvangzakken, bestelnr. 1.442.995.110
Fles snijblok special olie (250 ml) bestelnr. 1.235.997.403

Klantendienstadressen zie pagina 180.

9 Technische specificities

Vernietigingswijze Stroken Snippers
Snijgrootte (mm) 5,8 3,9 4,5 x 30 1,9 x 15 0,7	8 x 11 1 x 5
Veiligheidsniveau DIN 66399 P-2 / O-2	T-2 / E-2	P-2 / O-2 T-2 / E-2	P-4 / O-3 T-4 / E-3 F-1	P-5 / O-4 T-5 / E-4 F-2	P-6 / F-3	P-7 / F-3
Snijcapaciteit* (vel), DIN A4 70 g/m2	47 - 49	37 - 39	29 - 31	18 - 20	11 - 12	9
80 g/m2	39 - 41	31 - 33	25 - 27	15 - 17	10 - 11	7
Gewicht	64 kg		68 kg
Doorloopsnelheid	90 mm/s		100 mm/s
Invoerbreedte	330 mm
Aansluiting	230 V, 50 Hz
Opgenomen vermogen bij max. aantal vellen	1.800 W
Energieverbruik in gereedheidsmodus	< 2 Wh
Bedrijfsmodus	Continubedrijf
Omgevingsvoorwaarden tijdens het gebruik: Temperatuur	-10°C tot +25°C max. 90%, Niet condenserend max. 2.000 m
Relatieve luchtvochtigheid
Hoogte boven normal nulpunt
Afmetingen B x D x H (mm)	580 x 550 x 936
Inhoud van de snijgoedbak voor papier	145 I
Emissiegeluidsdruk niveau	58 - 59 dB(A) / 60 - 61 dB(A)
(Stationair / belast)
A-gewogen geluidsvermogens niveau	70,1 dB
(LWAd bij onbelast bedrijf)
Snijgrootte van het(AParte cd-snijwerk optione)	Artikelnummer +C, E**		Artikelnummer +M, N**
	4 x 7 mm		2 x 2 mm
Veiligheidsniveau van het cd-snijwerk	O-4 / T-5 / E-4		O-6 / T-6 / E-5

• Het max. aantal bladen (DIN A4, 70 g/m² resp. 80 g/m²), in de lengte aangevoerd, dat in een doorloop gesneden worden. Het bepalen van de opgegeven capaciteitsgegevens gebeurt met een neuew, geolied snijwerk en met een koude motor. Een zwakkere netspanning of een andere netfrequentie dan opgegeven, kan tot een gingere capacititeit en tot verhoogde loopgeluiden leiden. Naargelang structuur en eigenschappen van het papier en het soort invoor kan de bladcapaciteit afwijken.
  ** Het identificatieteken is de letter na het 7-cijferige artikelnummer op het typeplaatje aan dechterzijde van het apparaat. Bijvoorbeeld 1873111C >> snijgrootte 4 × 7 mm

De papiervirtiger voldoet aan de geldende harmonisatiewetgeving van de EU:

Laagspanningsrichtlijn 2006/95/EG
EMC-richtlijn 2004/108/EG
RoHS-Richtlinie 2011/65/EU

De EU-conformiteitsverklaring kan bij de fabrikant worden aangevraagd.
