Securio P36c - Makulator HSM - Gratis bruksanvisning og manual

Produkttype	Dokumentmakuleringsmaskin
Merke	HSM
Modell	Securio P36c
Kuttype	Stripskutt eller partikkelskutt (avhengig av versjon)
Tilgjengelige kuttebredder	5,8 mm / 3,9 mm (strips); 4,5×30 mm / 1,9×15 mm / 0,78×11 mm / 1×5 mm (partikler)
Sikkerhetsnivå (DIN 66399)	P-2 til P-7 / O-2 til O-4 / T-2 til T-6 / E-2 til E-5 / F-1 til F-3 (avhengig av kutt)
Kuttekapasitet (70 g/m², A4)	9 til 49 ark avhengig av kutt
Innføringsbredde	330 mm
Papirbeholderens volum	145 L
Kuttehastighet	90 mm/s (strips) / 100 mm/s (partikler)
Mål (L × D × H)	580 × 550 × 936 mm
Vekt	64 kg (strips) / 68 kg (partikler)
Strømforsyning	230 V, 50 Hz
Strømforbruk (maks)	1800 W
Støynivå (tomgang / under belastning)	58-59 dB(A) / 60-61 dB(A)
Hovedfunksjoner	Makulering av papir, kredittkort, CD, disketter (avhengig av versjon); automatisk stopp; reversering; kontinuerlig modus; standby; automatisk avstengning etter 40 min
Vedlikehold	Regelmessig oljing av kutteenhet med HSM spesialolje; utvendig rengjøring med myk klut og ikke-korrosiv såpe
Sikkerhet	Fotoceller, sikkerhetsinnretning, beskyttelse mot utilsiktet åpning, metallgjenkjenning (tilvalg)
Garanti	3 år; livstidsgaranti på skjæresylindere i stål (unntatt kutt 0,78×11 mm og 1×5 mm)
Reservedeler	Tilgjengelige i inntil 10 år etter produksjonsslutt
Bruksbetingelser	Innendørs; temperatur -10°C til +25°C; maks fuktighet 90% uten kondensering

Ofte stilte spørsmål - Securio P36c HSM

Hvordan oljer jeg kutteenheten?

Bruk kun HSM spesialolje. For stripskutt, spray oljen over hele bredden av sylindrene gjennom papirinnføringen, og la kutteenheten gå uten papir i ca. 10 sekunder i kontinuerlig modus. For partikkelskutt, hell oljen gjennom påfyllingsåpningen på høyre side av innføringsspalten (fjern den gule proppen eller skru av det røde lokket). Fyll oljebeholderen opp til 250 ml.

Hva gjør jeg ved papirstopp?

Indikatorlampen 'Overbelastning' blinker. Kutteenheten reverserer automatisk retningen i noen sekunder for å kaste ut papiret. Trykk om nødvendig på R-knappen (return) for å fjerne papirstabelen. Fjern halvparten av bunken og sett inn dokumentene ett etter ett. Hvis motoren har overopphetet, la den avkjøles i 20 minutter før gjenbruk.

Kan jeg makulere dokumenter med stifter og binders?

Ja, den robuste kuttermekanismen tåler stifter og binders, unntatt for maskiner med kuttebredde 1×5 mm hvor de må fjernes. For andre bredder kan de makuleres uten problem.

Hvordan aktiverer jeg kontinuerlig modus?

Hold kontrollknappen inne i 3 sekunder. Kutteenheten går kontinuerlig. For å avbryte, trykk på kontrollknappen igjen.

Hva betyr indikatorlampen for full beholder?

Den tilsvarende indikatorlampen (papir- eller CD-beholder) blinker. Tøm beholderen. For papirbeholderen, åpne døren og ta ut posen. For CD-beholderen (tilvalg), ta tak i holderen og trekk den opp. Hvis du trykker kort på R-knappen før du åpner døren, blir en del av materialet trukket tilbake inn i kutteenheten.

Hva er kapasiteten til papirbeholderen?

Papirbeholderens volum er 145 liter. Fyllnivået overvåkes elektronisk; maskinen stopper automatisk når den er full.

Hvordan rengjør jeg min HSM Securio P36c makuleringsmaskin?

Slå av maskinen og trekk ut støpselet. Rengjør utsiden med en myk klut og en ikke-korrosiv såpeløsning. Pass på at det ikke kommer vann inni. For fotocellen, bruk en pensel eller tørr klut for å fjerne papirstøv.

Hvordan finner jeg kuttebredden på min maskin?

Kuttebredden er angitt på typeskiltet bak på maskinen. Den står også i koden etter 7-sifret referanse (eksempel: 1873111C tilsvarer et kutt på 4×7 mm for CD-blokk). Tilgjengelige bredder: 5,8 mm, 3,9 mm (strips); 4,5×30 mm, 1,9×15 mm, 0,78×11 mm, 1×5 mm (partikler).

Kan jeg makulere CD-er og kredittkort med denne modellen?

Ja, hvis maskinen din er utstyrt med en separat kutteenhet for CD (tilvalg). I så fall, sett inn CD-er, disketter eller kredittkort i den dedikerte spalten. Ellers kan du makulere dem i papirinnføringen, men kun hvis modellen din tillater det (sjekk typeskiltet). Bland aldri papir og CD samtidig.

Hva gjør jeg hvis maskinen ikke starter eller slår seg av uten grunn?

Kontroller først at døren er ordentlig lukket og at sikkerhetsinnretningen er aktivert (indikatorlampen for åpen dør). Forsikre deg om at beholderen ikke er full. Hvis indikatorlampen 'Metallgjenkjenning' blinker, fjern papiret fra spalten, ta bort alt metall, og bekreft med R-knappen. Hvis fotocellen er skitten, rengjør den. Til slutt, automatisk avstengning etter 40 minutters inaktivitet er normalt; trykk på kontrollknappen for å aktivere på nytt.

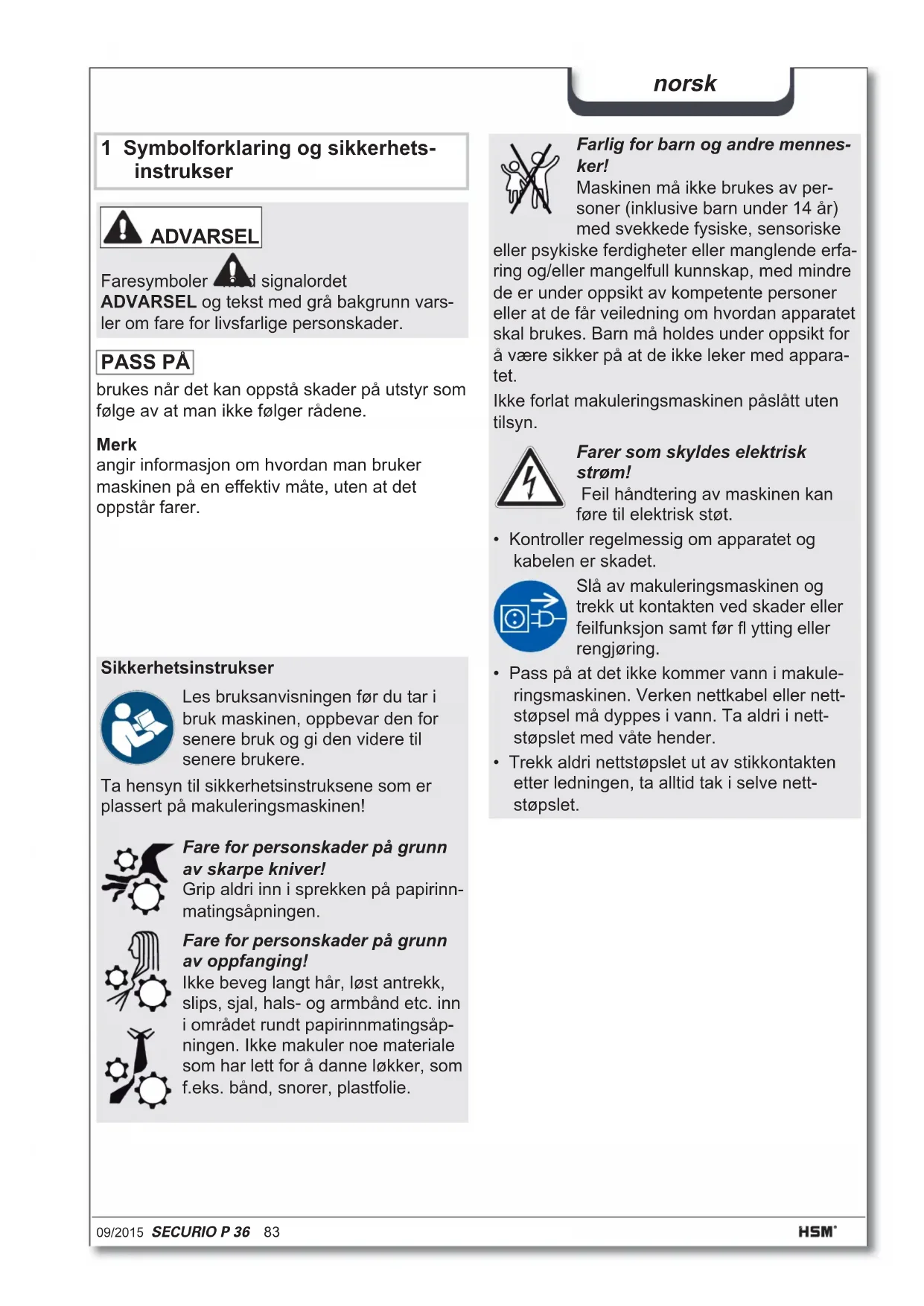

BRUKSANVISNING Securio P36c HSM

Fare for born og andre personer! Maskinen ma ikke anvendes af personer (inkl. born under 14 ar) med begrænsede fysiske, sansæssige eller mentale evner eller

med formålet, garanti

6 Rengaring og vedligeholdelse

ADVARSEL

ADVARSEL og tekst med grå bakgrunn varssler om fare for livsfarlige personskader.

PASS PÅ

brukes nár det kan oppsta skader på utstyr som følgge av at man ikke følger rådene.

Merk

angir informasjon om hvordan man bruker maskinen pa en effektiv mæte, uten at det oppstår farer.

Sikkerhetsinstrukser

Les bruksanvisingen focr du tar i brisk maskinen, oppbevar den for senere brisk og gi den videre til senere brukere.

Ta hensyn til sikkerhetsinstruksene som er plassert på makuleringsmaskinen!

Fare for personskader på grunn av skarpe kniver!

Grip aldri inn i sprekken pa papirinn-matingsapningen.

Fare for personskader på grunn av oppfanging!

Ikke beveg langt hare, Iost antrekk, slips, sjal, hals- og armband etc. inn i omradet rundt papirinnmatingsap- ningen. Ikke makuler noe materiale som harlett for a danle lokker, som f.eks. band, snorer, plastfolie.

Farlig for barn og andre mennesker!

Maskinen må ikke brukes av personer (inklusive barn under 14 År) med svekkede fysiske, sensoriske

eller psykiske fertigheter eller manglende erfaring og/eller mangelfull kunnskap, medindre de er under oppsikt av kompetente personer ell er at de fär veiledning om hvordan apparatet skalBrukes.Barn ma holds under oppsikt for a vare sikker pa at de ikke leker med apparatet.

Ikke forlat makuleringsmaskinen paskatt utent tilsyn.

Farer som skyldes elektrisk strøm!

Feil handtering av maskinen kanFore til elektrisk stot.

Slå av makuleringsmaskinen og trekk ut kontakten ved skader eller feilfunksjon samt før flytting aller rengjøring.

Pass pà at det ikkekommen vann i makule-ringsmaskinen. Verken nettkabel eller nett-stöpsel mä dyppes i vann. Ta aldri i nett-stöpslet med våte hender.

• Trekk aldri nettstopslet ut av stikkontakten erter ledningen, ta alltid tak i delve nettstopslet.

3 Oversikt2 Tiltenkt bruk, garanti

Makuleringsmaskinen er utelukkende beregnet på makulering av papir. Avhengig av skjæremåte kan ögså små(OPng der av følgendematerialer makuleres:

Skjærebredde (mm) 5,8 3,9 4	5x30	1,9x15
Kredittkort
CD-er
Disketter

Det robuste skjareapparatet er ufoIsomt overfor stifter og binderser. Kun ved maskiner medskjarebredde 1x5 mm kal papiret ikke ha noen stifter eller binderser.

Merk

I det separate CD-skjareapparatet (alternative) kan du makulere CD-er, disketter og kredittkort, uavhengig av papirkuteverket.

Garantitiden for makuleringsmaskinen er pa 3 ar. Det gis en egen garanti som er uavhengig av garantiytelsen for HSM helstål skjæreaksler i makuleringsmaskinen i lopet av hele apparatets levetid (HSM Lifetime Warranty). Unntatt fra dette er makuleringsmaskiner med en skjærebredde pa 0,78x11 mm og 1x5 mm. Slitasje, skader pa grunn av utilsiktet bruk samt ingrep fra tredje part omfattes ikke av garantien.

HMS garanter levering av reservationleri 10 ar etter at produksjonen av deutsche modellen opphorer.

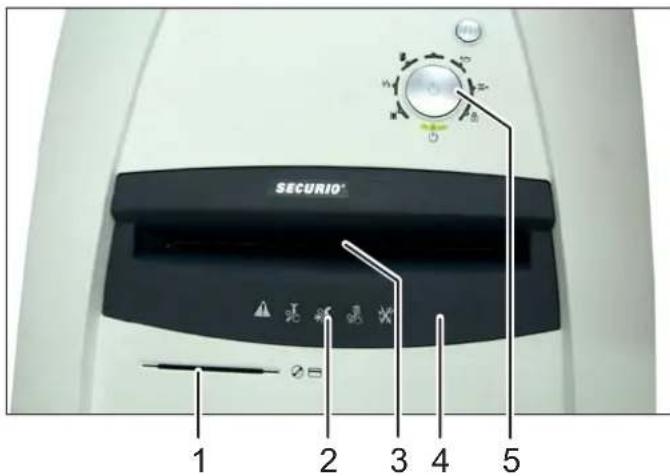

Merk: Din maskin har kanskje ikke alle komponenter, dette avhenger av modellen.

1 Innmatingsspor for CD-er, disketter og kreditt-kort (tillegg)
2 Sikkherhetsinstrukser
3 Lysport i papirinnforgen
4 Sikkerhetselement
5 Betjenings- og indikeringsenhet

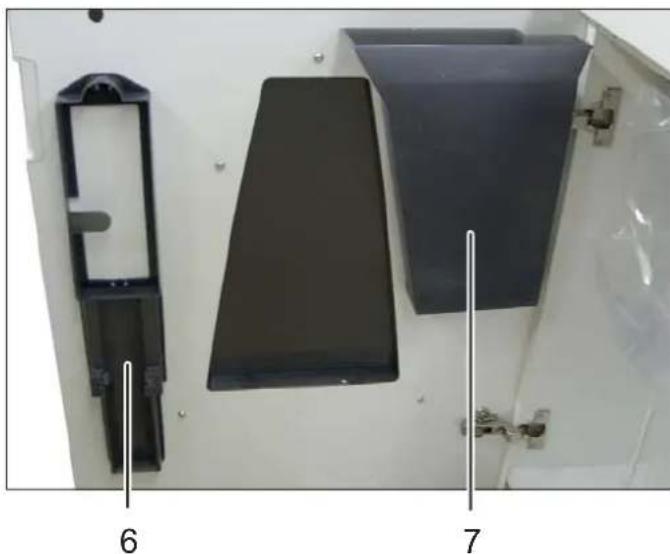

6 Holder for bruksanvisning og oljeflaske
7 Beholder for makuleringsmasse CD-er / disketter / kredittkort (tillegg)
8 Pafyllingsapning skjaereblokkolje (kun partikelskjaering)

norsk

Merk: Ikke alle funksjoner er tilgengelige,
dette avhenger av modellen.

R-tast:

• Skjaereapparat gár bakover
• Feilkvittering
• Visning av programvareversjon (kun for servicetekniker)

4 lgangsetting

ADVARSEL

Farlig nettspanning!

Feil handtering av maskinen kan.fore til elektrisk stot.

• Bruk apparatet kun innendørs og pa et tort sted. Det ma aldri brukes i vætrom ellere regnær.
• Hold apparatuset, nettstopslet og nettkabelen unna apen flamme og varme flater. Ventilasjonsapningene ma vare fri og befinne seg min. 5 cm. fra vegg eller møbler.
  Forsikre deg om at nettstopelet erlett tilgengelig.
• Kontroller at spenning og frekvens på ditt stromnett stemmer overens med spesifi kasjonene på merkeskiltet for du setter i nett-stopselet.

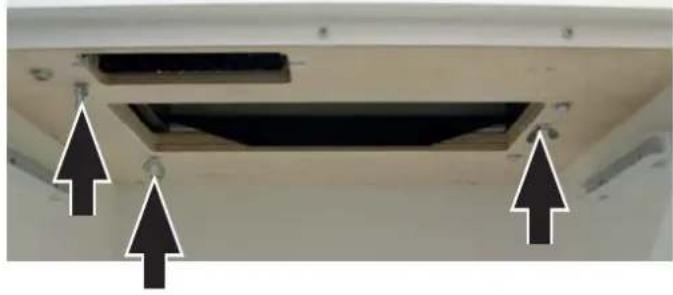

Før feste oppstart, ma du apne doren og fjerne de 3 vingeskruene fra transportsikrin gen i bunnplaten under kutteverket.

• Plugg maskinens nettstøpsel inn i en stikkontakt som er forskriftsmessig monter.

5 Betjening

• Kontroller om maskinen er tillatt for makule-ring av slikt materiale (se "Tiltenkt bruk").
• På maskiner med seperat kutteverk for CD-er (tillegg) legger du materialet inn i innmatings-sporet på dette kutteverket. Dette beskytter deg mot splinter. Bruk papirmatingen ved maskiner uten seperat CD-makulator.
• Ta hensyn til miljøet og kast de ulike materia-lene separat.

Slá av makuleringsmaskinen

Trykk pa betjeningsknappen.

Indikeringen "Driftsklar" slukker.

Andre funksjonsmoduser

Permanent-modus

Bruk: Makulering av store mengder papir Funksjon: Skjareapparat gär uavbrutt. Hvis det ikke blir tilførnt noe materiale på 2 minutes, slås skjareapparatet av, og makuleringsmaskinen gär inn i driftsklar stilling.

Start: Trykk på betjeningsknappen i 3 sekunder.

Funksjon: 2 minutet erter den siste papirinnforgen, blir alle unodvendige forbrukere slatt av automatisk.

Indikeringen "Driftsklar" blinker med javne mellomrom.

Nár det mates inn papir, starter makulerings-maskinen automatisk.

- Automatism utkobling

Funksjon: Hvis makuleringsmaskinen ikke har vaert brukt på 40 minutter, slås den helt av og bruker dermed ikke strøm (om natten, i helgene).

Igangsetting igjen: Trykk på betjeningsknappen.

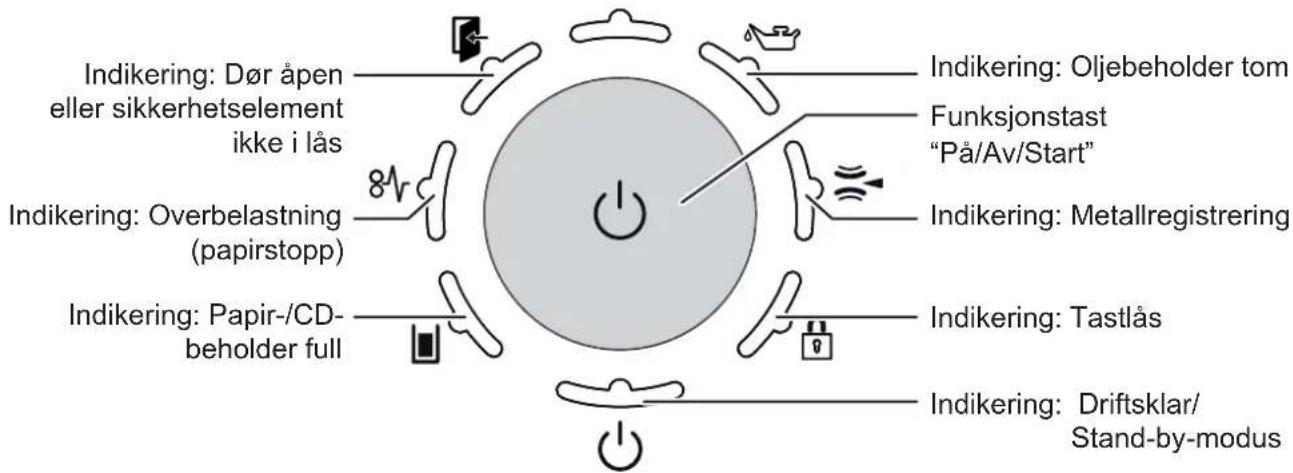

Feil- og funksjonsindikeringer

Indikering	Feil Utbedrìng av feil
8V Kontinuèr-lig lys	Papirtilstop- ping, overbelast- ning	Du har ført inn for mye papir på en gang. ➢ Skjæereapparatet går bakover i noen sekunder og skyver ut papiret. ➢ Trykk eventuelt på Reverseringsknappen "R" for Å ta ut papirbunken. ➢ Halver papirbunken. ➢ Før inn arkene etter hverandre. Merk For at det skal bli enklere Å ta ut papiret, kan du vippe opp sikkerhetsele- mentet. Trykkmidt på framkanten av sikkerhetselementet og løft opp klaffen. Merk Denne indikeringen lyser øgså nær motoren er overbelastet. La makulerings- maskinen i sö fa fall kjøle seg ned i 20 min. før du slår den på på nytt.
Blinklys	Papir og CD matet inn samtidig	➢ Ikke bruk de to skjæereapparatene samtidig, men makuler papir og CD-er/ disketter/kredittkort etter hverandre.
	Trykk på sikkerhets-element	➢ Lysdioden blinker øgså nær du trykker på sikkerhetselementet eller øpner døren under en papirstopp.
Kontinuèr-lig lys	Beholder for makule-ringsmasse papir full	➢ Tøm beholderen for makuleringsmasse papir. Merk Hvis du trykker kört på Reverseringsknappen før du øpner døren, blir en del av destureregsmassen trukket tilbake i skjæereapparatet.
Blinklys	CD-behol- der full	➢ Tøm CD-beholderen. Løft den opp og ut for Å gjore dette.
	Dør øpen aller sikker-hetselement jegke i lås	➢ Lukk øden eller smett sikkerhetselementet inn på plass. Merk Sikkerhetselementets bevegelser under makulering registreres. Hvis mas- kinen kobler seg ut uten noen feilsignalising,mö du trekke papiret ut av papirsporet og mate det inn på nytt.
	Metallregis-trering	➢ Trykk på reverseringstasten og trekk papiret ut av innmatingssporet. ➢ Fjern metall i papiret eller på sikkerhetselementet. ➢ Kvitter feilen ved Å trykke på R-tasten.
Feil
Kutteverket går kon-tinuerlig selv om/DDke maskinen står i perma-nent drift.		Lysporten er tilsmusset av papirstøv. • Rengjør lysporten i papirtilførselen med en tørr pensel eller klut.
Indikering		Funksjon
flere indikatorer lyser		R-tasten ble trykket i mer enn 20 s: Vising av programvareversjon (kun for servicetekniker)
Indikering	Feil Utbedring av feil
	Oljebehol-der tom	• Fyll opp beholderen med skjæreblokkolje. Nur Hersteller-Øl verwenden! Exclusive use with manufacturer oil! 1 2
Indikering	Funksjon Aktivering/deaktivering
	Tastlås er aktivert.	Aktivere eller deaktivere tastlåsen • trykk og holdinne reversinglasten • trykk på Av-/På-tasten • slipp første opp Av-/På-tasten og deretter R-tasten

Tips

Manuell reversing

Ved Å trykke på reversederingstasten går kutteverket bakover og kobles ut erter ca. 2 sek-under, selv om tasten fortsatt holdesinne. For ny manuell reversing ma tasten slippes opp og aktiveres på nytt.

Dersom makuleringsmaskinen allerede kjores i makuleringsretningen, aktiveres reversedingen umiddelbart narijke tasten aktiveres.

Beholder for makuleringsmasse

På maskiner med seperat CD-skjæreapparat overvåkes fyllenivæt i CD-beholderen (se oversikt, pos. 7). Tøm beholderen etter signalising på betjenings- og indikeringselement.

Ta hensyn til miljøet og kast de ulike materia-lene separat.

Automatisk oljer (bare ved partikkelskjæring)

Oljing av kutteverket i ca. 1,5 sekund utfores etter hhv.

200 sek. driftstid på kutteverket (tilsvarerca. 50 arbeidsprossesser med makulering avpapir)
- Aktivering av reversingstasten ved;neste driftimakuleringsretning

Signalet "Oljebeholder tom" forsvinner automatisk'nar beholderen er fylt opp igjen. Makuleeringsmaskinen er klart til bruk ogsa'nar oljebeholderen er tom.

Metallregistering (tillegg)

Makuleringsmaskinen er eventuelt utstyrt med en metallregistering. Den automatiske utkoblingen gør at man unngar skader på skjareapparat pga. binderser eller andre metalldeler.

Overvåkning av sikkerhetselementet

Sikkerhetselementets bevegelser under makulering registreres. Hvis maskinen kobler seg ututen noen feilsignalising, ma du trekke papiret ut av papirsporet og mate det inn pa nytt.

6 Renhold og stell

ADVARSEL

Farlig nettspanning!

Feil handtering av maskinen kan fere til elektrisk stot.

Servicearbeider sominnebærer at man ma fjerne kapslingsdekslene, ma kun utfores av HMS-kundeservice og service-teknikere fra vare avtalepartnere. Adresser til kundeservice se side 180.

Olje skjareapparatet hvis skjareeffekten blir redusert, ved stoyutvikling aller hver gang makuleringsbeholde

ren tommes. Bruk kun skjareblokk-spesialolje fra HSM til dette:

Sprøyt spelzialoljen gjennom papirinnmati- gen i hele sin bredde pa skjaereakslene.
- La skjæreapparatet gå i permanent-modus i ca. 10 sek. uten tilførsl av papir.

Papirstov og partikler lösner.

7 Deponering / resirkulering

Gamle elektriske og elektroniske apparater inneholder mange ganger materialer som fremdeles er verdifulle, men ogsa skadelige stoffer, som var ndvendige for funksjonen og sikkereheten. Ved feil deponering

eller handtering kan disse stoffene vare helsefarlige eller farlige for miljoet. Gamle apparater ma aldri kastes i det vanlige husholdningsavfallet. Folg gjeldende forskrifter og benytt oppssamlingssteder for innsamling og gjenvinning av gamle elektriske og elektroniske apparater. Emballasjematerialet leveres ogsa inn for miljørikrig deponering.

8 Leveringsomfang

• Makuleringsmaskin pakket i esken klar for tikkobling
• 5 sekker for makuleringsmasse
  1 fl aske skjareblokk-spesialolje for apparater med partikkelsenitt
  Bruksanvising

Tilbehør

10 sekker for makuleringsmasse best.nr. 1.442.995.110
- Skjæreblokk-spesialolje (250 ml) best.nr. 1.235.997.403

Adresser til kundeservice se side 180.

9 Tekniske data

Skjæremåte Stimmelskjæring Partikkelskjærig
Skjærestørrelse (mm) 5,8 3,9 4,5 x 30 1,9 x 1	50,78 x 11	1 x 5
Sikkerhetsnivå DIN 66399 P-2 / O-2	T-2 / E-2	P-2 / O-2T-2 / E-2	P-4 / O-3T-4 / E-3F-1	P-5 / O-4T-5 / E-4F-2	P-6 / F-3	P-7 / F-3
Skjæreeffekt* (blad) DIN A4 70 g/m280 g/m2	47 - 4939 - 41	37 - 3931 - 33	29 - 3125 - 27	18 - 2015 - 17	11 - 1210 - 11	97
Vekt	64 kg		68 kg
Skjærehastighet	90 mm/s		100 mm/s
Arbeidsbredde	330 mm
Tilkobling	230 V, 50 Hz
Effekt ved maks. antall ark	1.800 W
Energiforbruk i standby-modus	< 2 Wh
Driftsmåte	Kontinuerlig drift
Krav til omgivelsene under drift: Temperatur relativ luftfuktighet Høyde over havet	-10°C til +25°C maks. 90%, ikke kondenserende maks. 2.000 m
Dimensjoner B x D x H (mm)	580 x 550 x 936
Volum beholder for makuleringsmasse papir	145 l
Lydtrykknivå (tomgang / under last)	58 - 59 dB(A) / 60 - 61 dB(A)
A-painotettu änitehotaso (LWAd tyhjä-käynillä)	70,1 dB
Skjærestørrelse til separate CD-kutteverk (Alternative)	Artikkelnummer +C, E **		Artikkelnummer +M, N **
	4 x 7 mm		2 x 2 mm
Sikkerhetstrinn for CD-kutteverket	O-4 / T-5 / E-4		O-6 / T-6 / E-5

• Antall ark (DIN A4, 70 g/m² hhv. 80 g/m²) i tilførselen som skjaeres i en omgang. Den angitte ytelsen er fastsatt basert pa et nytt, oljet skjaereverk og kald motor. Svakere linjespenning eller frekvens kan gi lavere ytelse og økt driftsstøy. Avhengig av papirets struktur og egenskaper og type innmating, kan arkytelsen avvike.
  ** Identifiseres med bokstaven etter det 7-sifrede artikkelnummeret på typeskiltet på baksiden av apparatet. f.eks. 1873111C >> skjærestørrelse 4 x 7 mm

Makuleringsmaskinen oppfyller gjeldende harmoniseringsforskrifter i EU:

Lavspenningsdirektiv 2006/95/EF
EMC-direktiv 2004/108/EF
RoHS-direktiv 2011/65/EU

EF-samsvarserklaeringen kan fas hos produsenten.
