BRUGSANVISNING Securio P36c HSM

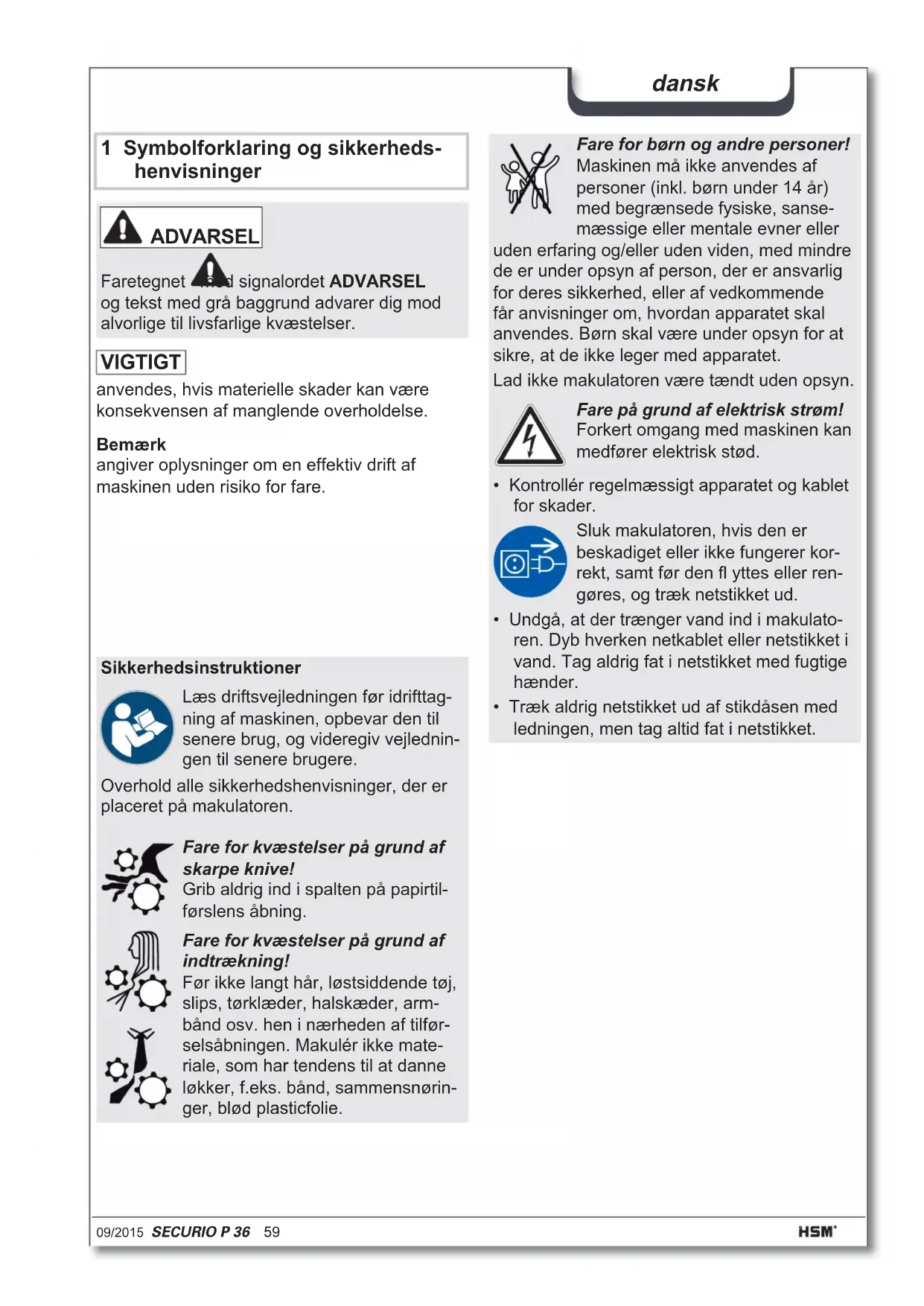

1 Symbolforklaring og sikkerheds-henvisninger

ADVARSEL

Faretegnet mod signalordet ADVARSEL og tekst med gragabaggrund advarer dig mod alvorlige til livsfarlige kvastelser.

VIGTIGT

anvendes, hvis materielle skader kan vaere konsekvensen af manglende overholdelse.

Bemerk

angiver oplysninger om en effektiv drift af maskinen.uden risiko for fare.

Sikkerhedsinstruktioner

Laes driftsvejledningen for idrifttag-ning af maskinen, opbevar den til senere brug, og videregiv vegjledn- gen til senere brugere.

Overhold alle sikkerhedshenvisninger, der er placeret på makulatoren.

Fare for kvæstelser på grund af skarpe knive!

Grib aldrig ind i spalten pa papirtilforslens abning.

Fare for kvæstelser på grund af indtrækning!

För ici langt hare, Iøstsiddende toj, slips, tørklæder, halskæder, armband osv. hen i nærheden af tilforselsabningen. Makulér ici materiale, som har tendens til at danne lækker, f.ecs. bänd, sammensnöringer, blød plasticfolie.

eden erfaring og/eller uden viden, medindre de er under opsyn af person, der er ansvarlig for deres sikkerhed, uller af vedkommenf ar anvisninger om, hvordan apparatet skal anvendes. Born skal vare under opsyn for at sikre, at de icke leger med apparatet.

Lad ikke makulatoren vare tændt.uden opsyn.

FarePGAfrund afelektrisk strm!

Forkert omgang med maskinen kan medforer elektrisk stod.

• Kontroller regelmæssigt apparatet og kablet for skader.

Sluk makulatoren, hvis den er beskadiget aller不信ke fungerer korrekt, somt for den flyttes aller rengores, og trak nettikket ud.

• Undgå, at der trænger vand ind i makulato-ren. Dyb hverken netktablet eller netstikket i vand. Tag aldrig fat i netstikket med fugtige haender.
• Træk aldrig netstikket ud af stikdåsen med ledningen, men tag altid fat i netstikket.

Se after pa typeskiltet pa apparatets bagsiden, hvilken snitbredde og netspanding makulato- ren er beregnet til, og vær opmaerksom pa de pagaeldende punkter i driftsvejledningen.

Makulatoren er udelukkende beregnet til at tilintetgore papir. Afhengigt af skaretypen kan der rudover tilintetgores sma mengder af ffolgende materialer:

Snitstørrelse (mm) 5,8 3,9 4,5x301,9x15
Kreditkort	●	●
CD'er	●	●
Disketter	●

Det robuste drev taler kontakt med hæfteklammer og clips. Kun ved maskiner med en snit-bredde pa1x5 mm ma papiret/DDke have nogen hæfteklammer eller clips.

Bemerk

I det separate cd-skaereværk (option) kan du uafhengigt af papirskareværket makulere cd'er, disketter og kreditkort.

Garantitiden for makulatoren er pa 3 ar. Uafhängigt af garantiydepsen gælder der en garanti for HSM makulatorernes skæreaksler af fuldstäl i hele apparatets levetid (HSM Lifetime Warranty). Undtaget herfra er makulatorerne med en snitbredde pa 0,78x11 mm og 1x5 mm. Slid, skader pa ground af ukorrekt brug samt indgrep reb fra tredje part falder hverken under garantiydepsen eller garantien.

HSM garanter leveringen afreservedele i op til 10 ar, after donne modelIkke Iaengere produceres.

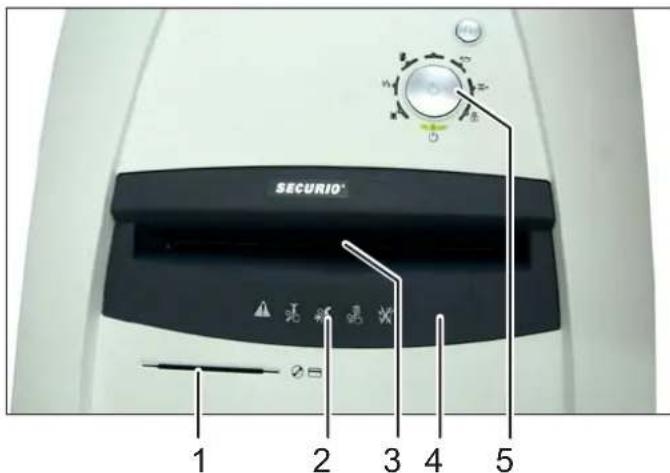

3 Oversigt2 Anvendelse i overensstemmels

Bemerk: Afhengigt af udforelsen indeholder maskinen ikke moduler.

1 Tilforselsabninq til cd'er, disketter og kreditkort (option)
2 Sikkerhedshenvisninger
3 Fotocelle i papirtilforslen
4 Sikkerhedselement
5 Betjenings- og displayenhed

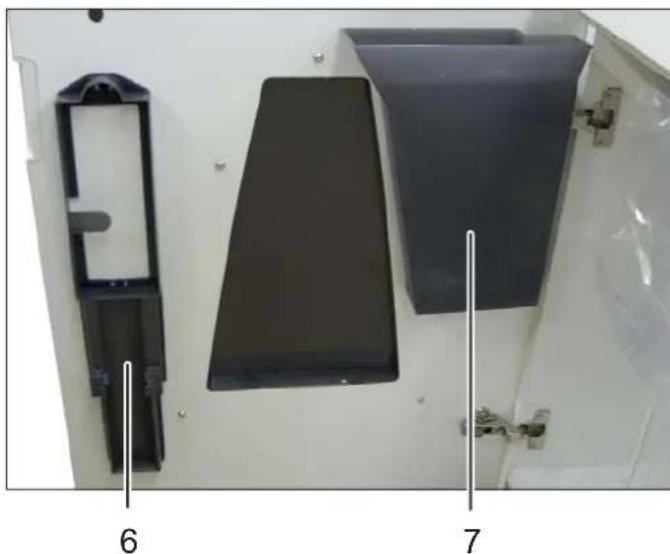

6 Holder til driftsvejledning og olieflaske
7 Materialebeholder cd'er / disketter / kreditkort (option)
8 Pafyldningsabning skareblokolie (kun partikelskaering)

dansk

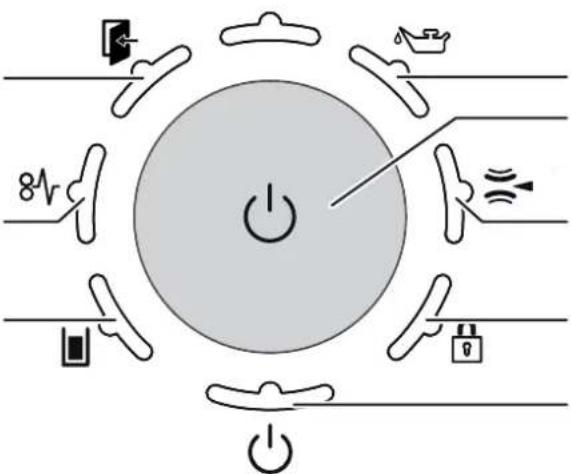

Betjenings- og displayelementer

Bemerk: Afhengigt af maskinudforelsen er det ikke alle Funktioner, der star til rådighed.

R-tast:

• Skaereveerket korer baglaens
• Fejlkvittering
• Visning af softwareversionen (kun for serviceteknikere)

Visning: Dør aben
eller sikkerhedselement ikke
gæt i indgreb

Visning: Overbelastning (papirstop)

Visning: Papir-/cd-beholder fuld

Visning: Oliebeholder tom

Visning: Driftsklar/ Stand-by

4 Idrifttagning

ADVARSEL

Farlig netspanding!

Forkert omgang med maskinen kan medførerelektrisk stød.

• Anvend kun apparatet i tøre indendors rum. Anvend det aldrig i fugtige rum ell er i regn.
• Hold apparatuset, netstikket og netkablet væk fra Åben ild og varme flader. Ventilationsabningerne skal vare fri, og der skal overhodes en afstand til væggen eller til møbler pa min. 5 cm.
• Sørg for, at det er nemt at nå netstikket.
• Kontroller, at strømnettets spænding og frekvens svarer til oplysningerne på typeskiltet, før netstikket saettes i.

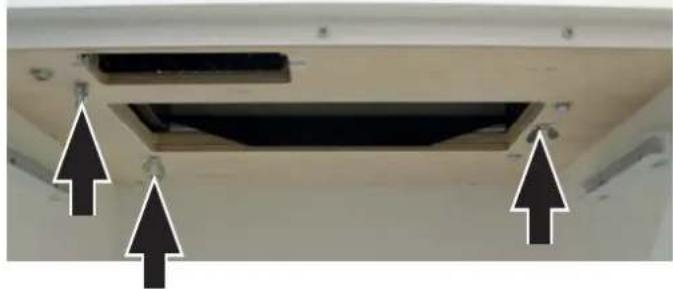

Abn doren for den forste idrifttagning, og fjern transportsikringens 3 vingeskruer fra bundpladen under skarevarket.

• Sæt maskinens netstik ind i en korrekt installereret stikdase.

dansk

5 Betjening

Tilkobling af makulatoren

• Kontroller, at der/DDke befi nder sig papir i papirtilforslens abning.
  Tryk pa betjeningstasten.

  Visingen "Driftsklar" lyser.

Bemerk

Papir- og cd-skaereværket kan ikke anvendes samtidigt. Der mA kun makuleres en type materiale.

Makulering af papir

• For papir ind mitt i papirabningen. Makuleringsprocessen startes af en fotocelle i papirtilforsels-abningen. Sorg derfor ved smalle papirstrimler for, at de kan registreres af fotocellen.

VIGTIGT

Makulér不同程度 papir i cd-skaereværket. Det kan medfrole skader.

3 sek. after at fotocellen i papirtilforsels-abningen igen er fri, frakobles skarevarket automatisk, og makulatoren skifter til standby.

Makulering af cd'er/kreditkort/disketter

• Kontroller, om maskinen er godkendt til makulering af disse materialer (se "Anvendelse i overensstemmelse med formalet).

• Ved maskiner med分开 cd-skaereværk (option) skal materialet fores ind i dette skareværks tilforselsabning. Det beskytter mod splinter. Anvend papirtilforslen ved maskiner.uden分开 cd-skaereværk.

• Vis hensyn til miljøet, og bortskaf de forskellige materialer separat.

Frakobling af makulatoren

Tryk pa betjeningstasten.

Visingen „Driftsklar“ slukker.

Yderligere Funktionsmodi

Permanent-modus

Funktion: Skaereværket korer uafbrudt.

Hvis der ici tilfores materiale i 2 min., frakobles skarevarket, og makulatoren skifter til standby.

Funktion: 2 minutter after den sidste papirtilforsel frakobles alle unodige forbrugere automatisk.

Visning "Standby" blinker kort med regelmaessige mellemrum.

Ved papirtilforsel starter makulatoren automatisk.

- Automatisk frakobling

Funktion: Hvis makulatoren ikke anvendes i 40 minutter, frakobles den fuldstændigt og forbruger dermed ikke længere strøm (om natten, i Weekenden).

Fejl- og Funktionsvisninger

Visning Fejl Udbedring	af fejl
Lyser konstant	Papirstop, overbelast- ning	De har tilført for meget papir på,en gang. ➢ Skæreværket kører baglæns et par sekunder og skubber papiret ud. ➢ Tryk evt. ochå på reversedingstasten "R" for at tage papirstablen ud. ➢ Halvær papirstablen. ➢ Før papiret ind stykke for stykke. Bemærk For bedre at kinne tage papir ud kan sikkerhedselementet vippes op. Tryk på midten af sikkerhedselementets forkant, og løft klappen. Bemærk Denne visning lyser ochå, hvis motoren brev overbelastet. Lad i dette til-fælde makulatoren køle af i 20 minutter, før den tages i drift iven.
Blinkende lys	Papir og cd tilført samti-digit	• Anvend ikke de to skæreværker samtidigt, men makulér papir og cd'er/ disketter/kreditkort after hinanden.
	Tryk på sikkerheds-element	• Lysdioden blinker ochå, nr der trykkes på sikkerhedselementet ell er døren Åbnes under et papirstop.
Lyser kon-stant	Papirmateri-alebeholder fuld	• Tøm papirmateriailebeholderen. Bemærk Hvis der trykkes kortvarigt på reserveringstasten, før døren Åbnes, trækkes en af materialet tilbage ind i skæreværket.
Blinkende lys	Cd-beholder fuld	• Tøm cd-beholderen. Tag den op og ud af holderen.
	Dør äben eller sikkerheds-element—itke gæet i indgreb	• Luk øren, ell er lad sikkerhedselementet går i indgreb. Bemærk Sikkerhedselementets bevægelser registreres ved makuleringen. Hvis maskinen frakobles utden fejlsignal, skal du trække papiret ud af papiråbnin-gen og tilføre det iven.
	Metalregi-stering	• Tryk på reversedingstasten, og trække papiret ud af tilførselsåbningen. ➢ Fjern metal, som befinder sig i papipet ellere sikkerhedselementet. ➢ Kvittér fejlen ved at trykke på R-tasten.
dansk
Fejl
Skærevækret kører uaf- brudt, selv om maskinen ikke er i permanent- modus.		Fotocellen er tilsmudset på grund af papirstøv. • Rengør fotocellen i papirtilførslen med en tør pensel eller klud.
Visning Funktion
Flere visninger lyser Det blev trykket på R-tasten i mere end 20 sek.: Visning af softwareversionen (kun for serviceteknikere)
Visning Fejl Udbedring af fejl
Oliebehol- der tom	Fyld beholderen med skæreblokolie. Nur Herstelier-Ol Exclusive use with manufacturer Oil! 1 2	Anvend kun HSM-specialolie hertil! Beholdervolumen: 250 ml Tryk på sikkerhedselementet, og løft klappen. Smøreanordningens påfyldningsåbning befi nder sig på hjre side af tilførselskanalen. Olien kan[bade fyldes i gennem den lille Åbning 1 (fjern den gule prop) og gennem den normale Åbning 2 (skru det røde dæksel af).
Visning Funktion Aktivering/deaktivering
Tastspærre er aktiveret.	Til aktivering eller deaktivering af tastspærren • Tryk på reverseringstasten, og hold den nede • Tryk på tænd/sluk-tasten • Slip Först tænd/sluk-tasten og derefter R-tasten
Bemerk Manuel reversing När der trykkes på reversedingstasten, kører skærevækret baglæns og frakobles after ca. 2 sekunder, øgså selv om der fortset trykkes på tasten. For at kinne starte en manuel reverse- ringigen skal tasten slippes, og der skal trykkes på den ingen. Hvis makulatoren allerede anwendes i makule- ringsretningen, reverserer den med det samme, när der trykkes på cette tast.		Automatisch smøreanordning (kun ved parti- kelskæring) Skærevækret smøres i ca. 1,5 sekunder after hver • 200 s skærevækrdsdriftstid (svarer til ca. 50 arbejdsgange makulering af papir) • Aktivering af reverseringstaten ved;neste drift i makuleringsretting Signalet "oliebeholder tom" slettes automatisk, när beholderen fyldes op. Makulatoren forbliver ogsø driftsklar,+när oliebeholderen er tom.
Materialebeholder Drevet på begge skærevæker frakobles,+när papir-ller cd-beholderen er fulld. Ved maskiner med separat cd-skærevæk over- våges fyldnings niveaet i cd-beholderen (se oversigt, pos 7). Tør beholderen after signal på betjenings- og visningselementet. Vis hensyn til miljæet, og bortskaf de forskellige materialer separat.		Metalregistering (option) Makulatoren er som option udstyret med en metalregistering. På grund af den automatisk frakobling undgås skader på skærevækret som følgae af clips aller andre metaldele. Overvågnig af sikkerhedselementet Sikkerhedselementets bevegelser registrieres ved makuleringen. Hvis maskinen frakobles eden fejlsignal, skal du trække papiret ud af papirabningen og tilføre det iven.

Forkert omgang med maskinen kan medfører elektrisk stød.

Sluk makulatoren, og træk netstikket ud, for den flyttes ellergores rent.

Servicearbejder, som er forbundet med fjernelse af husafdækninger, mA kun udfores af HSM-kundeservice og service-teknikere fra vores camarbejdspartnere. Kundeservice-adresser se side 180.

Rengør kun makulatoren med en blod klud og en mild sæbevandsoplosning. I den forbindelse ma der ikke trænge vand ind i apparatet.

Kun ved strimmelskæring: Smør skærevæket med olie, hvis skæreeffekten aftager, der opstør stj, og narr materialebeholderen er

blevet tomt. Anvend kun HSM-skaereblokspecialolie:

• Sprøjt specialolien på skæreakslerne i hele bredden gennem papirtilførslen.
  Lad skareværket kore uden papirtilforsel ca. 10 sek. i permanent modus.

  Papirstov og partikler Iøsnes.

7 Bortskaffelse / recycling

Gamle elektriske og elektroniske apparater indeholder ofte vardifulde materialer, men til dels och skadelige stoffer, der var ndvendige for fonctionen og sikkerheden. Ved forkert bortskaffelse eller handtering

kan de vare farlige for messengers sundhed og miljøet. Bortskaf aldrig gamle apparater med restaffaldet. Overhold de aktuelt geldende forskrifter, og anvend samlesteder til tilbagelevering og genanvendelse af gamle elektriske og elektroniske apparater. Bortskaf øgsa alle emballeringsmaterialer på en miljøvenlig måde.

8 Leverance

• Makuleringsmaskinen er indpakket i kasse faerdig for tilslutting
• 5 sidefoldeposer
  1 fl aske skareblok-specialolie til partikelsenit
  Brugsvejledning

Tilbehør

10 sidefoldeposer, best.nr. 1.442.995.110
- Flaske skæreblok-specialolie (250 ml) best.nr. 1.235.997.403

Kundeserviceadresser se side 180.

9 Tekniske data

Skæreotype Strimmelskæring Partikelskæring
Snitstørrelse (mm) 5,8 3,9 4,5 x 30 1,9 x 15 0	78 x 11 1 x 5
Sikkerhedstrin DIN 66399 P-2 / O-2	T-2 / E-2	P-2 / O-2 T-2 / E-2	P-4 / O-3 T-4 / E-3 F-1	P-5 / O-4 T-5 / E-4 F-2	P-6 / F-3 P-7 / F-3
Skæreeffekt* (ark), DIN A4 70 g/m280 g/m2	47 - 4939 - 41	37 - 3931 - 33	29 - 3125 - 27	18 - 2015 - 17	11 - 1210 - 11	97
Vægt	64 kg		68 kg
Skærehastighed	90 mm/s		100 mm/s
Indføringsbredde	330 mm
Tilslutning	230 V, 50 Hz
Strømforbrug ved maks. antal ark	1.800 W
Energiforbrug i standbymods	< 2 Wh
Driftsart	Konstant drift
Omgivelsesbetingelser under driften: Temperatur	-10°C til +25°C
Relativ luftfugtighed	Maks. 90%, ikke-kondenserende
Højde over havets overflade	Maks. 2.000 m
Mål B x D x H (mm)	580 x 550 x 936
Papirmaterialebeholderens volumen	145 l
Emissionslydtrykniveau (tomgang / last)	58 - 59 dB(A) / 60 - 61 dB(A)
A-vurderet lydeffektniveau (LWAd i tomgang)	70,1 dB
Det separate cd-skaereværks snitstørrelse (option)	Artikelnummer +C, E **		Artikelnummer +M, N **
	4 x 7 mm		2 x 2 mm
CD-skaereværkets sikkerhedstrin	O-4 / T-5 / E-4		O-6 / T-6 / E-5

• Det maks. antal ark (DIN A4, 70 g/m² aller 80 g/m²), tilfort på langs, der kan skæres i et gennemløb. De angivne effektdata findes med et nyt, smurt skæreveark og kold motor. En svagere netspænding ell er ananden netfrekvens end angivet kan fore til en ringere arkeffekt og til foroget driftsstøj. Afhengigt af papirets struktur og eigenskaber og indforingsmåden kan arkeffekten afvige.
  ** Identifikationen er bogstavet after det 7-cifrede artikelnummer på typeskiltet på apparatets bagside. f.eks. 1873111C >> snitstørrelse 4 x 7 mm

Makulatoren opfylder EUs gaelende harmoniseringsforskrifter:

Lavspændingsdirektiv 2006/95/EF
EMC-direktiv 2004/108/EF
RoHS-direktiv 2011/65/EU

EU-overensstemmlseserklaringen kan bestilles hos producenten.
