NAVODILA ZA UPORABO Securio P36c HSM

Rozpoznanie kovu (možnost')

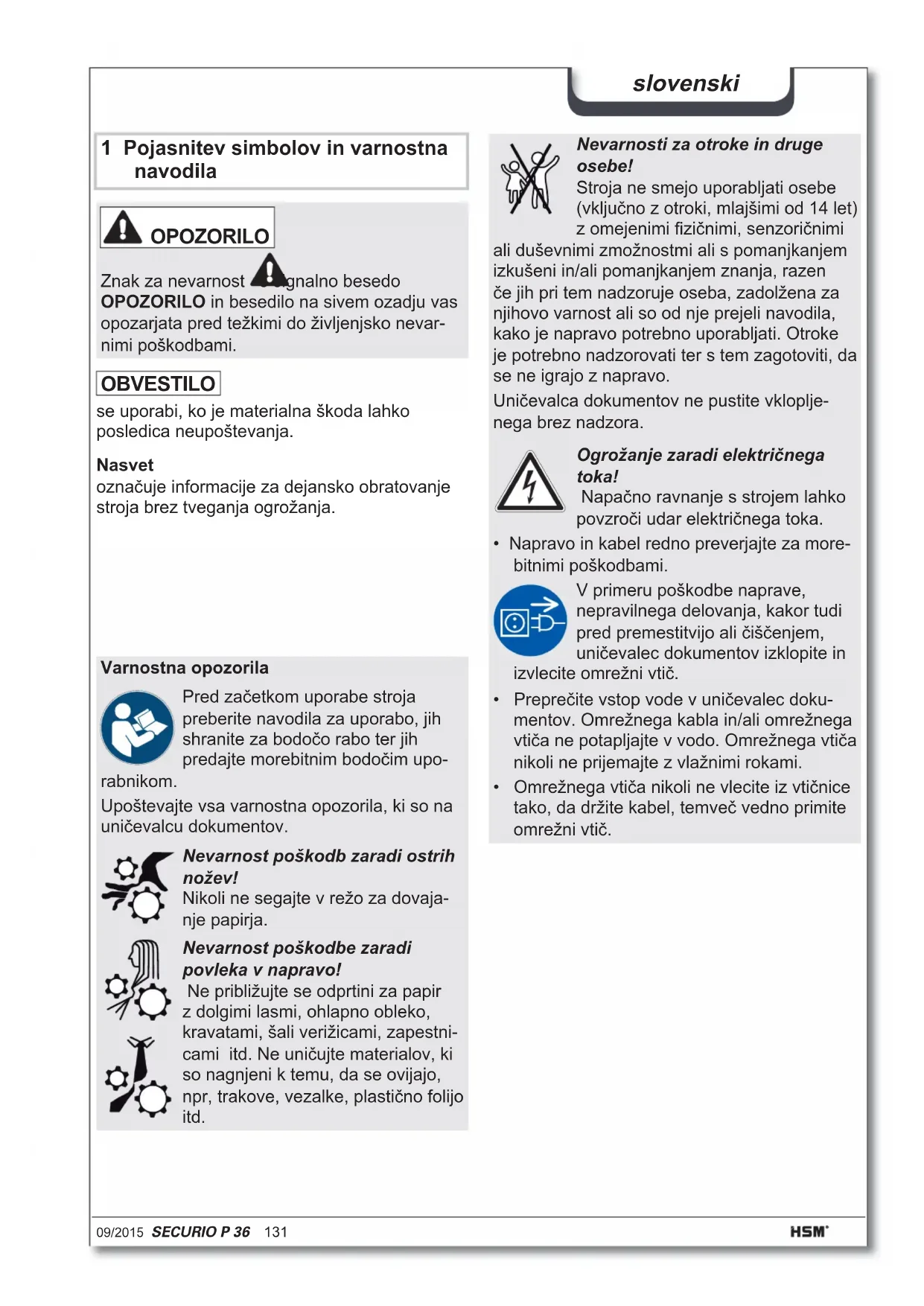

1 Pojasnitev simbolov in varnostna navodila

OPOZORILO

Znak za nevarnost Signalno besedo OPOZORILO in besedilo na sivem ozadju vas opozarjata pred tezkimi do ziviljensko nevarnimi poškodbami.

OBVESTICO

se uporabi, ko je materialna skoda lahko posledica neuostoceanja.

Nasvet

označuje informacije za dejansko obratovanje stroja brez tveganja ogrožanja.

Varnostna opozorila

Pred začetakom uporabe stroja preberite navodila za uporabo, jih shranite za bodočo rabo ter jih predajte morebitnim bodocim upo

rabnikom.

Upostevajte vsa varnostna opozorila, ki so na unicevalcu Dokumentov.

Nevarnost poskodb zaradi ostrih nožev!

Nikoli ne segajte v rezo za dovajanje papirja.

Nevarnost poskodbe zaradi povleka v napravo!

Ne priblizujte se odprtini za papir z dolgimi lasmi, ohlapno obleko, kravatami, sali verizicami, zapestnicami itd. Ne unicujte materialov, ki so nagnjeni k temu, da se ovijajo, npr, trakove, vezalke, plasticno folijo itd.

Nevarnosti za otroke in druge osebe!

Stroja ne smejo uporabljati osebe (vključno z otroki, mlajšimi od 14 let)
z omejenimi fizicnimi, senzoričnimi

ali duševnimi zmožnostmi ali s pomanjkanjem izkušeni in/ali pomanjkanjem znanja, razen Če jih pri tem nadzoruje oseba, zadolžena za njihovo varnost ali so od nje prejeli navodila, kako je napravo potrebno uporabljati. Otroke je potrebno nadzorovati ter s tem zagotoviti, da se ne igrajo z napravo.

Unicevalca dokumentov ne pustite vklopljenega brez nadzora.

Ogrozanje zaradi elektricnegataka!

Napačno ravnanje s strojem lahko povzroci udar elektricnega toka.

• Napravo in kabel redno preverjaje za more-bitnimi poskodbami.

V primeru poskodbe naprave, nepravilnega delovanja, kakor tudi pred premestitvijo ali cisichenjem, unicevalec Dokumentov izklopite ine omrežni vtic.

• Preprecite vstop vode v unicevalec dokumentov. Omreznega kabla in/ali omreznega vtica ne potaplajte v vodo. Omreznega vtica nikoli ne prijemajte z vraznimi rokami.

• Omrežnega vtiča nikoli ne vlecite iz vtičnicetako, da držite kabel, temvec vedno primitomegrežni vtic.

garancija

Na tipski tablici, namesceni na zadnji strani naprave, si oglejte, na kaksno sirino rezanja in omreznopapetost je vaš unicevalec dokumentov nastvljen, upostevalje pa tudi ustreznetočke v navodilih za uporabo.

Unicevalec Dokumentov je izključno namenjen za unicevanje papirja. Glede na vrsto rezanja lahko predvsem unicujete manjše količine sledečih materialov:

Širina rezanja (mm) 5,8 3,9 4,5x30		1,9x15
Kreditne kartice
CD-ji
Diskete

Robustni rezalni mehanizem je neobčutljiv na priponke in pisarniške sponke. Zgolj pri strojih širine reza 1x5 mm papir ne sme vsebovati sponk.

Nasvet

V locenem rezalnem mehanizmu za CD-je (opcija) lahko neodvisno od rezila za papir unicujete CD-je, diskete in kreditne kartice.

Garancijsko odobje naprave za unicevanje dokumentov znaša 3 leta. Za jeklene rezalne gredi unicevalca listin HSM velja od jamstva neodvisna garancija za celotnoŽivljenjsko dobo napreve (HSM Lifetime Warranty). Izvzeti so unicevalci listin s širino reza 0,78x11 mm in 1× 5mm . Za obicajno obrabo, poskodbe zaradi nepravilne uporabe, kakor tudi za poseg tretje osebe v napravo ne moremo priznati garancije in garancijskih zahtev.

HSM zagotavlja dobavo rezervnih delov še 10 let po izteku proizvodnje tega modela.

3 Pregled2 Uporaba v sklearnd u z dolocilli,

Nasvet: Glede na izvedbo vaš stroj ne vsebuje nujno vseh sklopop.

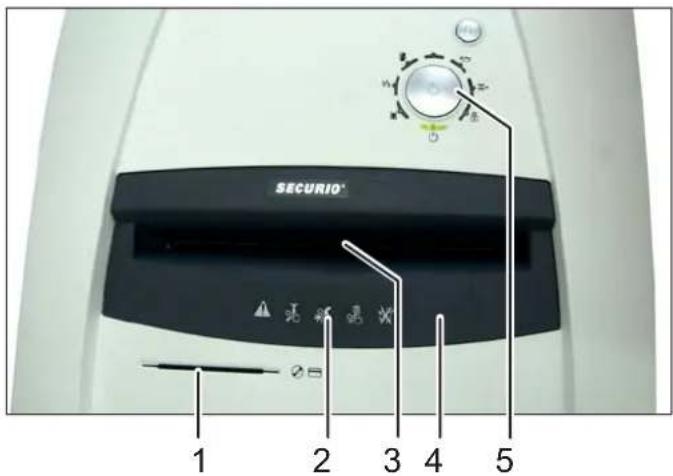

1 Dovodna reza za CDje, diskete in kreditne kartice (opcija)
2 Varnostna opozorila
3 Svetlobna celica v dovodu za papir
4 Varnostni element
5 Enota za upravljanje in prikazovanje

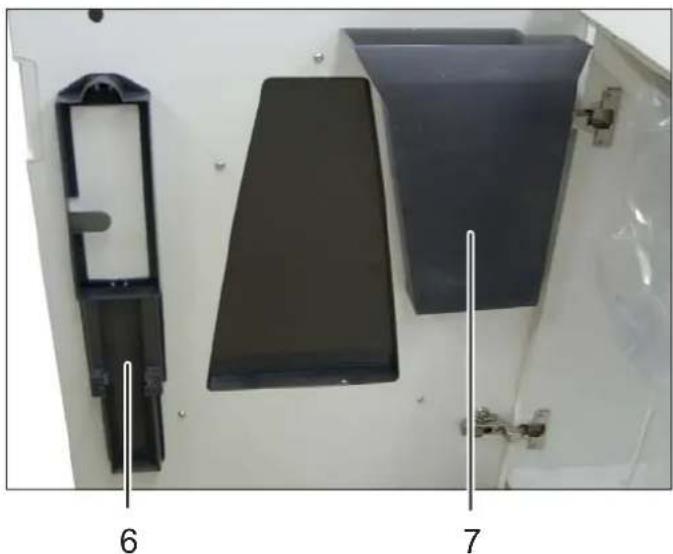

6 Drzalo za navodila za uporabo in posodo z oljem
7 Posoda za razrezani material - CDji / diskete / kreditne kartice (opcija)
8 Polnilna odprtina za olje rezalnih blokov (samo za rezanje delcev)

slovenski

Elementi za upravljanje in prikazovanje

Nasvet: Glede na razlicico stroja vse funk-cije niso nujno na voljo.

Tipka R:

• Rezalni mehanizem se vrti yzvratno
  Potrditev motnje
• Prikaz razlicice programskopepre (le za servisne tehnike)

Prikaz: Vrata odprta
ali varnostni element ni
ustrezno vstavljen

Prikaz: Preobremenitev (zastoj papirja)

Prikaz: Posoda za papir / CDje polna

Prikaz: Posoda za olje prazna

Funkcijska tipka "Vklop / Izklop / Start"

Prikaz: Zaznavanje kovine

Prikaz: Blokada tipk

Prikaz: Pripravljeno za obratovanje / Stand-by

4 Zagon

OPOZORILO

Nevarna omrežna napetost!

Napačno ravnanje s strojem lahko povzroci udar elektricega toka.

• Napravo uporabljaje samo v suhih notranjih prostorih. Nikoli je ne uporabljaje v VLCznih prostorih ali v dežju.
• Naprave, omrežnega vtica in omrežnega kabla ne izpostavlajte odprtemu ognju in vročim povrsinam. Prezracevalne reže morajo biti vedno proste in od stene ali pohistva oddaljene min. 5 cm.
• Pazite na to, da je omrežni vtic lahkodostopen.
  Pred priklopom na omrezej preverite, ce se napetost in frekvenca vašega omrežja ujema s podatki na tipski tablici naprave.

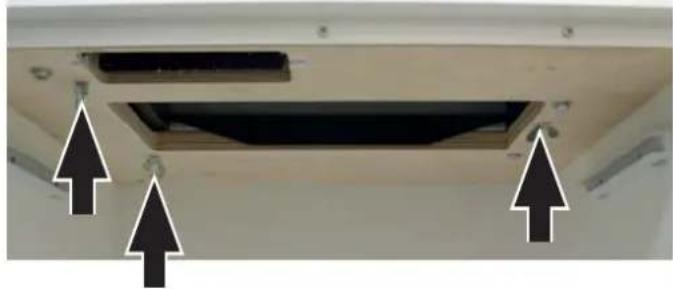

Pred prvim zagonom odprite vrata in iz podstavka pod rezalnim mehanizmom odstranite 3 krilne vijake transportnega varovala.

• Omrežni vtič stroja vstavite v skladu s predpisi instalirano vtičnico.

5 Upravljanje

Vklop unicevalcadokumentov

• Prepričajte se, da v reži za dovajanje papirjani papirja.
• Pritisnite na tipko za upravljanje.

  Sveti prikaz „Pripravljeno za obratovanje".

Nasvet

Rezalneg a mehanizma za papir in CD-je ni mogoce uporabljati hkrati. Unicujte samo po eno vrsto materiala.

Unievanje papirja

• Papir dovajaje v sredino reze za papir. Svetlobna celica avtomatsko vklopi rezalni mehanizem. Pri ozkih trakovih papirja pazite na to, da jih zazna fotocelica.

OBVESTILO

V CD-rezalinem mehanizmu ne unicujte papirja. To lahko povzroci materialno skodo.

Ca. 3 sekunde zatem, ko je odprtina za dovod papirja ponovno prosta, se unicevalec dokumentov izklopi in preklopi v stanje pripravljenosti.

Unievanje CDjev / kreditnih kartic / disket

• Preverite, ce je vaš stroj odobren za unicevanje teh materialov (glejte „Uporaba v skladu z dolocili").

• Pri strojih z locenim CD-rezalnim mekanizmom (opcija) vstavite material v dovodnorezo rezalnegamehanizma.To Vas varuje pred drobci.Pri strojih brez locenega rezalnegamehanizma za CD-je uporabite dovodpapirja.

• Prosimo, pazite na okolje in odstranjujte razligne materiale ločeno.

Izklop unicevalca dokumentov

• Pritisnite tipko za upravljanje.

  Ugasne prikaz „Pripravljeno za obratovanje".

Nadaljinnačini delovanja

Stalni način

Uporaba: Unicevanje vecjih količin papirja Delovanje: Rezalni mehanizem deluje neprekinjeno.

Če več kot 2-minuti ne boste dovajali materiala, se bo rezalni mehanizem izklopil in unicevalec dokumentov se bo preklopil v sta-nje pripravljenosti.

Start: Pritisnite in pridržite tipko za upravljanje za 3 sekunde.

Predcasna prekinitev: . Pritisnite tipko za upravljanje.

- Stand-by nacin (pripravljenost)

Delovanje: 2 minuti po zadnjem dovajanju papirja se izklopijo vsi nepotrebni porabniki. V krajših Časovnih presledkih utripa prikaz „Pripravljeno za obratovanje".

Pri dovajanju papirja se bo unicevalec dokumentov avtomatsko vklopil.

- Avtomatski izklop

Delovanje: Ce unicevalca dokumentov ne boste uporabljali 40 minut, se bo v celoti izklopil in na ta način ne bo porabljal elektric- nega toka (preko noči, vikenda).

Ponovni zagon: Pritisnite tipko za upravljanje.

Prikaz Motnje Odpravljanje motenj

Trajna lučka

Zastoj papirja Preobreni- tev

Dovajali ste preveliko količino papirja.

Rezalni mehanizem deluje nekaj sekund v vzvratni smeri in potiska papir nazaj ven.
- Ce je potrebno pritisnite Že dodatno na tipko za reverziranje „R“, za odstranitev odvečnega papirja.
Zmanjsajte kolićino papirja na polovico.
- Papir dovajajte zaporedoma.

Nasvet

Za lazji odvzem papirja lahko dvignete varnostni element. Za to pritisnite sredino prednjega robu varnostnegalelementa in privzdvignite Ioputo.

Nasvet

Ta prikaz sveti tudi kadar je motor preobremenjen. Pred ponovnim vklopom unicevalca dokumentov pocakajte 20 minut, da se ohladi.

Utripajocaluc

Istočasno do- vajanje papirja in CDja

• Ne uporabljajte obeh rezil hkrati, temveč unicite papir in CD-je/diskete/ kreditne kartice zaporedoma.

Pritisk na var-nostni element

• LED dioda utripa tudi, ce se med zastrojem papirja pritisne na varnostni element ali odpre vrata.

Trajna lučka

Posoda za
razrezani material polna

• Izpraznite posodo za razrezani material - papir.

Nasvet

Če pred odstranjevanjem posode kratko pritisnete na tipko za reverzi-ranje, se bo del razrezanega materiala povlekel nazaj v rezalni mehani-zem.

Utripajoča luč

CD-posoda polna

• Izpraznite CD-posodo. V ta names je smemite iz držala v smeri navzgor.

Vrata odprata
ali varnostni
element ni
ustrezno vsta
vljen

Zaprite vrata oz. varnostni element.

Nasvet

Pri postopku unicevanja se zaznavajo premiki varnostega elementa. Ce se vaš stroj izklopi brez singalizacije o napaki, izvlecite papir iz reže za papir in ga ponovno vstavite.

Zaznavanje kovine

• Pritisnite tipko za reverziranje in izvolecite papir iz dovodne reze.
• Odstranite kovino, ki je v papirju ali na varnostnem elementu.
  Motnjo potrdite s pritiskom tipke R.

Motnje

Rezilo tece neprekinjeno,
ceprav stroj ni v naclinu za
permanentto delovanje.

Fotocelica je umazana s papirnim prahom.

• Fotocelico v dovodu za papir ochistite s suhim Čopičem ali krpo.

Prikaz Delovanje
več prikrazov sveti		Tipka R je bila pritsnjena dlje kot 20 s: prikaz razlicitice programske opremie (le za servisne tehnike)
Prikaz Motnje Odpravljanje motenj
	Posoda za olje prazna	Posodo napolnite z oljem za rezalne bloke. Nur Hersteller-Öl verwenden! Exclusive use with manufacturer oil! 1 2
Prikaz Delovanje Aktiviranje / Deaktiviranje
	Blokada tipk je aktivirana.	Za aktiviranje ali deaktiviranje blokade tipk pritsinite in držite tipko za reverziranje pritsinite tipko Vklop/lzklop najprej spustite tipko Vklop/lzklop in nato spustite še tipko R
Napotki
Ročno reverziranje
S pritiskom na tipko za reverziranje začne rezalni mehanizem teči vžvratno in se nato po prilb. 2 sekundah izklopi, tudi Če je tipka še napraj pritsinjena. Za strožitev ponovnega ročnega reverziranja je potrebno tipko spustiti in jo ponovno pritsiniti. Če unicvealec dokumentov Že obratuje v smeri unicvanja, povzroči pristik te tipke takojšnje reverziranje. Posoda za Razrezani material Pogon obeh rezalnih mehanizmov se izklopi, Če sta posoda za papir ali CD-posoda polni. Pri strojih z ločenim rezilom za CD-je se nad-zorujstestanje napoljenosti v posodi za CD-je (glejte Pregled, pol. 7). Izpraznite posodopostigazije na elementu za upravljanje in pika-zovanje. Prosimo, pazite na okolje in odstranjujte raz-lične materiale ločeno. Avtomaticna oljna mazalka (samo pri reza-nju delcev) Oljenje rezalih mehanizmov s trajanjem prilb. 1,5 sekunde se izvaja vsakič po · 200 s obratovanja rezalnegam mehanizma		(ustreza prilb. 50 delovnim operacijam uni- čevanja papirja) pritisku tipke za reverziranje pri naslednjem zagonu v smeri unicvanja Signalizacija „Posoda ze olje prazna“ se po pol- nenju posode avtomaticno izbrise. Unicvealec dokumentov ostane pripravljen za obratovanje tudi Če je posoda za olje prazna. Zaznavanje kovine (ocpija) Unicvealec dokumentov je lahko opremljen z zaznavanjem kovine (ocpija). Z avtomatskim izklopom se prepreci škoda na rezilu zaradi sponk ali drugih kovinskih delov. Nadzor varnostega elementa Pri postopku unicvanja se zaznavajo premiki varnostega elementa. Če se vaš stroi izklopi brez singalizacione o napaki, izvrecite papir iz reže za papir in ga ponovno vstavite.

6 Cišćenje in vzdhrževanje

OPOZORILO

Nevarna omrežna napetost!

Napačno ravnanje s strojem lahko povzroci udar elektricnega toka.

Pred menjavo mesta postavitve ali ciscenjem izklopite unicevalec listin in izvlecite omreznvi tici.

Servisna dela,ki so povezana z odstranitvijoPokrova ohijsa,sme opraviti le HSM servisna sluzba in servisi tehniki nasih pogodbenih partnerje. Za naslove servisnih sluzb glejte stran 180.

Unicevalec listin očistite le z mehko krpo in blago milnico. Pri tem voda ne sme zaiti v napravo.

Samo pri rezanju na trakove:

Naoljite rezalni mehanizem,
ce rezanje ni učinkovito,
ces pojav hrup ali po vsaki

izpraznitvi posode za razrezane odpadke.

Uporabiti je dovoljeno le specialno olje za rezalni bloc HSM:

• Skozi dovod za papir specialno olje za rezalni bloc brizignite na rezalni valj rezalnega mehanizma po celotni dolžini rezalinih valjev.
• Rezalni mehanizem naj brez dovajanja papirja tece prbl. 10 sekund v stalnem načinu.

  Papirni prah in delci se sprostijo.

7 Odstranjevanje / recikliranj

Elektricne in elektronske stare rabljene naprave pogosto vsebujejo se pomembne materiale, deloma pa tudi skodljive snovi, ki so bile potrebne za delovanje in varnost. Pri napačnem odstranjevanju ali ravna

nju so lahko ti nevarni za clovesko zdravje in okolje. Starih rabljenih naprav nikoli ne odlagajte med obicajne opadke. Upostevajte aktualno veljavne predpise in uporabite zbirna mesta za vračanje in recikliranje elektricnih in elektronskih starih rabljenih naprav. Tudi ves embalažni material odstranite okolju prijazno.

8 Obseg dobave

• Unicevalec dokumentov je v celoti sestavljen in zapakiran v karton
• 5 vreck za razrezani material
  1 steklenicka specialega olja za rezalni blok za naprave z rezanjem delcev
  Navodilo za uporabo

Oprema:

10 vreck za razrezani material naroc. st. 1.442.995.110
- Specialno olje za rezalni bloc (250 ml)
naroc. st. 1.235.997.403

Zanaslove servisnih sluzb glejte stran 180.

9 Tehnici podatki

Način rezanja Rezanje na trakove Rezanje kosov
Velikost rezanja (mm) 5,8 3,9 4,5 x 30 1,9 x 1	50,78 x 11	1 x 5
Varnostna stopnja DIN 66399 P-2 / O-2	T-2 / E-2	P-2 / O-2 T-2 / E-2	P-4 / O-3 T-4 / E-3 F-1	P-5 / O-4 T-5 / E-4 F-2	P-6 / F-3 P-7 / F-3
Učinek rezanja* (listov) DIN A4 70 g/m 280	47 - 4939 - 41	37 - 3931 - 33	29 - 3125 - 27g/m	18 - 2015 - 17	11 - 1210 - 11	97
Teža	64 kg		68 kg
Hitrost rezanja	90 mm/s		100 mm/s
Delovna širina	330 mm
Priključek	230 V, 50 Hz
Moč maks.	1.800 W
Poraba energije v načinu pripravljenosti	< 2 Wh
Način obratovanja	Neprekinjeno obratovanje
Pogoji okolice med obratovanjem: Temperatura relativna vlžnost zraka nadmorska višina	-10°C do +25°C maks. 90%, se ne kondenzira maks. 2.000 m
Dimenzije DxŠxV (mm)	580 x 550 x 936
Prostornina posode za razrezani material - papir	145 l
Nivo hrupnosti (Prosti tek / pod obretenitvjo)	58 - 59 dB(A) / 60 - 61 dB(A)
A- ocenjena jakost zvoka (LWAd v prostem teku)	70,1 dB
Velikost reza ločenegа CD rezila (opcija)	Številka artikla +C, E **		Številka artikla +M, N **
	4 x 7 mm		2 x 2 mm
Varnostna stopnja CD-rezalnegа mehanizma	O-4 / T-5 / E-4		O-6 / T-6 / E-5

• Maks. stevilo listov (DIN A4, 70 g/m² oz. 80 g/m²), dodanih vzdolžno, ki se razrežejo v enam prehodu. Ugotavljanje navedenih podatkov o kapaciteti poteka z novim naoljenim rezilom in hladnim motorjem. Šibkejsa omrežna napetost ali druga omrežna frekvenca, kot je navedeno, lahko povzroci manjso kapaciteto in povečan hrup pri delovanju. Gledena strukturo in lastnosti papirja in na način dodajanja lahko kapaciteta odstopa.
  ** Karakteristica je Črka po 7-mestni številki artikla na tipski tablici na hrbtni strani naprave.
  Npr. 1873111C >> velikost reza 4 x 7 mm

Uničevalec listin izpolnjupe zadevne harmonizirane predpise Evropske unije:

• Direktiva 2006/95/ES o nizki napetosti
• Direktiva 2004/108/ES o elektromagnetni združljivosti
• Direktiva 2011/65/EU (RoHS)

EU izjavo o skladnosti lahko zahtevate pri proizvajalcu.
