KÄYTTÖOHJE RBC430SES RYOBI

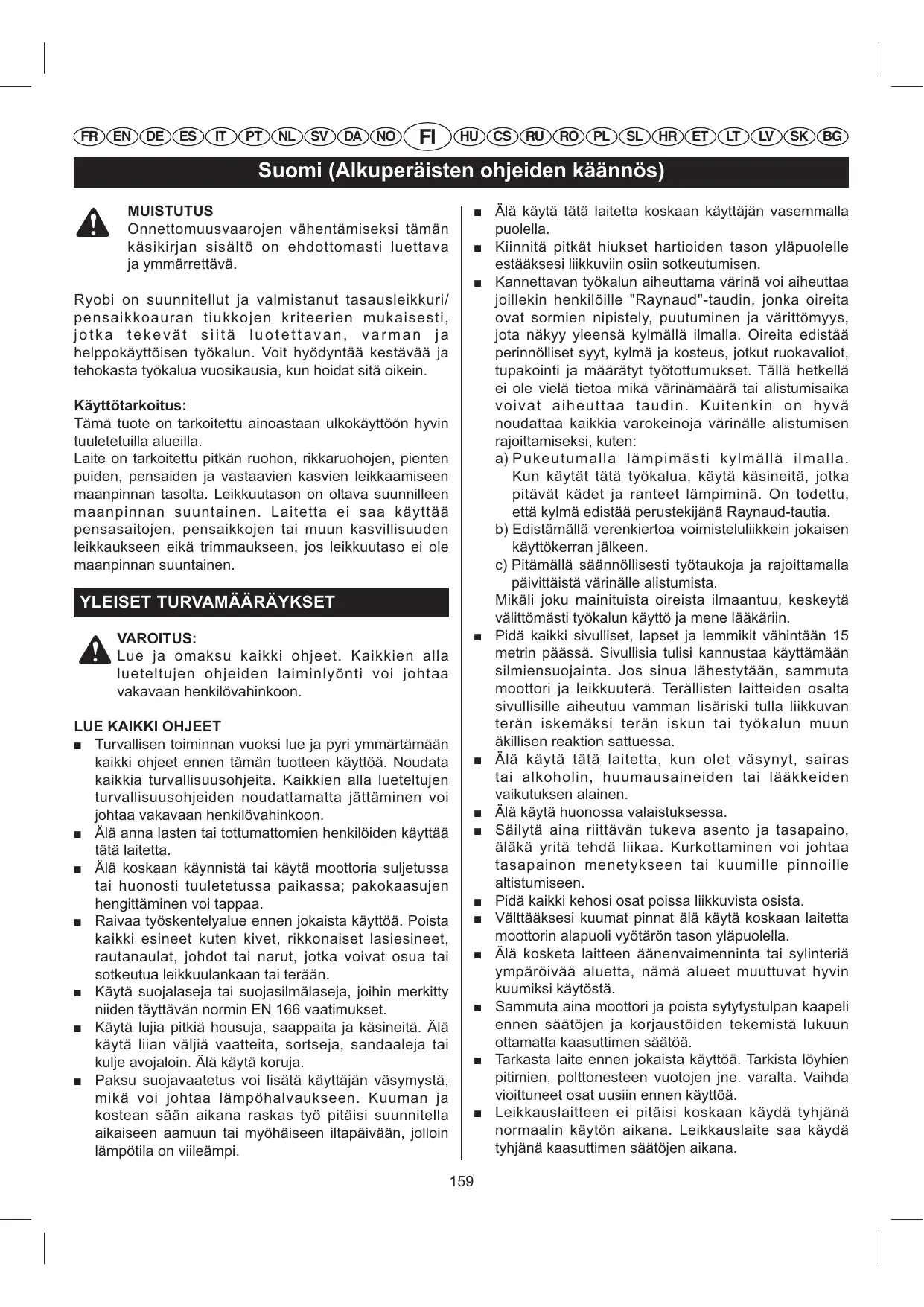

Suomi (Alkuperäisten ohjeiden käännös) MUISTUTUS Onnettomuusvaarojen vähentämiseksi tämän käsikirjan sisältö on ehdottomasti luettava ja ymmärrettävä.

Ryobi on suunnitellut ja valmistanut tasausleikkuri/ pensaikkoauran tiukkojen kriteerien mukaisesti, jotka tekevät siitä luotettavan, varman ja helppokäyttöisen työkalun. Voit hyödyntää kestävää ja tehokasta työkalua vuosikausia, kun hoidat sitä oikein. Käyttötarkoitus: Tämä tuote on tarkoitettu ainoastaan ulkokäyttöön hyvin tuuletetuilla alueilla. Laite on tarkoitettu pitkän ruohon, rikkaruohojen, pienten puiden, pensaiden ja vastaavien kasvien leikkaamiseen maanpinnan tasolta. Leikkuutason on oltava suunnilleen maanpinnan suuntainen. Laitetta ei saa käyttää pensasaitojen, pensaikkojen tai muun kasvillisuuden leikkaukseen eikä trimmaukseen, jos leikkuutaso ei ole maanpinnan suuntainen.

YLEISET TURVAMÄÄRÄYKSET

VAROITUS: Lue ja omaksu kaikki ohjeet. Kaikkien alla lueteltujen ohjeiden laiminlyönti voi johtaa vakavaan henkilövahinkoon.

Q Turvallisen toiminnan vuoksi lue ja pyri ymmärtämään kaikki ohjeet ennen tämän tuotteen käyttöä. Noudata kaikkia turvallisuusohjeita. Kaikkien alla lueteltujen turvallisuusohjeiden noudattamatta jättäminen voi johtaa vakavaan henkilövahinkoon. Q Älä anna lasten tai tottumattomien henkilöiden käyttää tätä laitetta. Q Älä koskaan käynnistä tai käytä moottoria suljetussa tai huonosti tuuletetussa paikassa; pakokaasujen hengittäminen voi tappaa. Q Raivaa työskentelyalue ennen jokaista käyttöä. Poista kaikki esineet kuten kivet, rikkonaiset lasiesineet, rautanaulat, johdot tai narut, jotka voivat osua tai sotkeutua leikkuulankaan tai terään. Q Käytä suojalaseja tai suojasilmälaseja, joihin merkitty niiden täyttävän normin EN 166 vaatimukset. Q Käytä lujia pitkiä housuja, saappaita ja käsineitä. Älä käytä liian väljiä vaatteita, sortseja, sandaaleja tai kulje avojaloin. Älä käytä koruja. Q Paksu suojavaatetus voi lisätä käyttäjän väsymystä, mikä voi johtaa lämpöhalvaukseen. Kuuman ja kostean sään aikana raskas työ pitäisi suunnitella aikaiseen aamuun tai myöhäiseen iltapäivään, jolloin lämpötila on viileämpi.

Älä käytä tätä laitetta koskaan käyttäjän vasemmalla puolella. Kiinnitä pitkät hiukset hartioiden tason yläpuolelle estääksesi liikkuviin osiin sotkeutumisen. Kannettavan työkalun aiheuttama värinä voi aiheuttaa joillekin henkilöille "Raynaud"-taudin, jonka oireita ovat sormien nipistely, puutuminen ja värittömyys, jota näkyy yleensä kylmällä ilmalla. Oireita edistää perinnölliset syyt, kylmä ja kosteus, jotkut ruokavaliot, tupakointi ja määrätyt työtottumukset. Tällä hetkellä ei ole vielä tietoa mikä värinämäärä tai alistumisaika voivat aiheuttaa taudin. Kuitenkin on hyvä noudattaa kaikkia varokeinoja värinälle alistumisen rajoittamiseksi, kuten: a) Pukeutumalla lämpimästi kylmällä ilmalla. Kun käytät tätä työkalua, käytä käsineitä, jotka pitävät kädet ja ranteet lämpiminä. On todettu, että kylmä edistää perustekijänä Raynaud-tautia. b) Edistämällä verenkiertoa voimisteluliikkein jokaisen käyttökerran jälkeen. c) Pitämällä säännöllisesti työtaukoja ja rajoittamalla päivittäistä värinälle alistumista. Mikäli joku mainituista oireista ilmaantuu, keskeytä välittömästi työkalun käyttö ja mene lääkäriin. Pidä kaikki sivulliset, lapset ja lemmikit vähintään 15 metrin päässä. Sivullisia tulisi kannustaa käyttämään silmiensuojainta. Jos sinua lähestytään, sammuta moottori ja leikkuuterä. Terällisten laitteiden osalta sivullisille aiheutuu vamman lisäriski tulla liikkuvan terän iskemäksi terän iskun tai työkalun muun äkillisen reaktion sattuessa. Älä käytä tätä laitetta, kun olet väsynyt, sairas tai alkoholin, huumausaineiden tai lääkkeiden vaikutuksen alainen. Älä käytä huonossa valaistuksessa. Säilytä aina riittävän tukeva asento ja tasapaino, äläkä yritä tehdä liikaa. Kurkottaminen voi johtaa tasapainon menetykseen tai kuumille pinnoille altistumiseen. Pidä kaikki kehosi osat poissa liikkuvista osista. Välttääksesi kuumat pinnat älä käytä koskaan laitetta moottorin alapuoli vyötärön tason yläpuolella. Älä kosketa laitteen äänenvaimenninta tai sylinteriä ympäröivää aluetta, nämä alueet muuttuvat hyvin kuumiksi käytöstä. Sammuta aina moottori ja poista sytytystulpan kaapeli ennen säätöjen ja korjaustöiden tekemistä lukuun ottamatta kaasuttimen säätöä. Tarkasta laite ennen jokaista käyttöä. Tarkista löyhien pitimien, polttonesteen vuotojen jne. varalta. Vaihda vioittuneet osat uusiin ennen käyttöä. Leikkauslaitteen ei pitäisi koskaan käydä tyhjänä normaalin käytön aikana. Leikkauslaite saa käydä tyhjänä kaasuttimen säätöjen aikana.

Suomi (Alkuperäisten ohjeiden käännös)

Säilytä polttoaine bensiinille hyväksytyssä säiliössä. Pyyhi pois polttoaineen hukka. Siirry10 metrin päähän polttoaineen täyttöpaikasta ennen moottorin käynnistämistä. Poista polttoainesäiliön tulppa hitaasti sammutettuasi moottorin. ÄLÄ TUPAKOI lisätessäsi polttoainetta. Sammuta moottori ja anna jäähtyä ennen tankkausta tai laitteen varastointia. Anna moottorin jäähtyä; tyhjennä polttoainesäiliö ja suojaa laite liikkumiselta ennen ajoneuvossa kuljettamista. Käytä suojavarustusta ja noudata kaikkia turvallisuusohjeita. Varmista kytkimellä varustettujen laitteiden kohdalla, että leikkauslaite lakkaa pyörimästä, kun moottori käy joutokäyntiä. Kun laite on sammutettu, varmista, että leikkauslaite on seisahtunut ennen kuin laite lasketaan käsistä. Tämä tuote on tarkoitettu kotitalouksien ja muiden ajoittaiseen käyttöön, niin hennon kuin sankan kasvuston leikkaamiseen. Sitä ei ole suunniteltu pitkään yhtäjaksoiseen käyttöön. Pitkä yhtäjaksoinen käyttö saattaa aiheuttaa tärinästä johtuvia verenkiertoongelmia käyttäjän käsissä. Tärinänvaimentimella varustettu laite saattaa soveltua sellaiseen käyttöön. ongelmia käyttäjän käsiin. Tärinänvaimentimella varustettu siimaleikkuri saattaa soveltua käsillä olevaan pitkäkestoiseen käyttöön.

Tarkasta ennen käyttöä. Vaihda vioittuneet osat uusiin. Varmista, että kiinnittimet ovat paikallaan ja varmasti kiinni. Tarkasta polttonesteen vuodon varalta. Vaihda leikkuupää uuteen, jos se on haljennut, murentunut tai yhtään vioittunut. Varmista, että leikkuupää on oikein asennettu ja varmasti kiinnitetty. Tämän laiminlyönti voi aiheuttaa vakavan vamman. Varmista, että kaikki suojukset, hihnat, ohjaimet ja kädensijat ovat kiinnitetty oikein ja varmasti. Käytä vain valmistajan vaihtoleikkauslankaa leikkuupäässä. Älä käytä mitään muuta leikkuulaitetta. Minkään muun tuotemerkin vaihtolangan tai leikkuupään asentaminen tähän ruohotrimmeriin voi aiheuttaa vakavan henkilövahingon. Älä käytä koskaan esimerkiksi metallilankaa tai teräsvaijeria, joka voi katketa ja muuttua vaaralliseksi ammukseksi. Älä koskaan käytä laitetta ilman paikallaan olevaa ja hyväkuntoista ruohonohjainta. Ota luja ote molemmista kädensijoista leikatessasi. Pidä siimapää vyötärön tason alapuolella. Älä koskaan leikkaa siimapään ollessa 75cm maanpinnan yläpuolella tai korkeammalla. Tämä tuote on tarkoitettu kotitalouksien sekä muiden ajoittaiseen käyttöön hennon ja vaativamman kasvuston leikkaamiseen. Sitä ei olla suunniteltu pitkäkestoiseen käyttöön. Pitkäkestoinen käyttö saattaa aiheuttaa tärinästä johtuvia verenkierto-

Pidä pyörivää terää moottorin sammumisen jälkeen tiheässä ruohikossa tai pehmeiden rikkaruohojen seassa, kunnes se pysähtyy. Älä käytä pensasleikkuria ilman, että teränsuojus on paikoillaan ja hyvässä kunnossa. Käytä teriä asentaessasi ja irrottaessasi paksuja hansikkaita. Sammuta moottori ja irrota sytytystulpan kaapeli, ennen kuin yrität poistaa terään jääneen tukoksen ja ennen terän irrottamista ja asentamista. Älä yritä koskettaa tai pysäyttää terää sen pyöriessä. Hidastuva terä voi aiheuttaa vahingon pyöriessään moottorin sammuttamisen tai liipaisimen vapauttamisen jälkeen. Pidä leikkuri hyvin hallinnassa, kunnes terä on lakannut täysin pyörimästä. Vaihda vioittuneet terät. Varmista ennen käyttöä, että asensit terän oikein ja tukevasti. Käytä varaosaterinä ainoastaan pensasleikkurille tarkoitettuja valmistajan tuottamia TRI-ARC-teriä. Älä käytä muita teriä. TRI-ARC-terät sopivat ainoastaan pehmeiden rikkaruohojen ja köynnösten leikkaamiseen. Älä käytä niitä muihiin tarkoituksiin. Älä koskaan leikkaa TRIARC-terillä paksuja pensaita. Ole erittäin varovainen käyttäessäsi laitteen terää. Jos terä koskettaa kappaletta, jota se ei voi leikata, se potkaisee takaisin. Tämä voi saada terän pysähtymään hetkeksi ja "työntämään" laitetta poispäin kappaleesta, johon se osui. Tämä reaktio voi olla niin voimakas, että laite riistäytyy käyttäjän hallinnasta. Tällainen takapotku saattaa tapahtua varoittamatta, jos terä juuttuu, jumittuu tai takertuu. Tämä tapahtuu todennäköisimmin paikassa, jossa leikkauskohdetta on vaikea nähdä. Jotta leikkuu olisi helppoa ja turvallista, leikkaa ruohoja oikealta vasemmalle. Tämä minimoi takapotkun, jos terä törmää odottamatta kappaleeseen tai kantoon. Älä koskaan leikkaa yli 13 mm:n paksuisia materiaaleja. Käytä pensasleikkurin kanssa aina olkahihnaa ja säädä se mukavaan asentoon. Pitele molempia kädensijoja tukevasti terällä leikatessasi. Pitele terä kaukana kehostasi ja lantion alapuolella. Älä nosta pensasleikkurin terää sitä käyttäessäsi yli 75 cm korkeudelle maanpinnasta. Peitä terä teränsuojuksella ennen yksikön varastointia sekä kuljetuksen ajaksi. Irrota teräsuojus aina ennen

Suomi (Alkuperäisten ohjeiden käännös)

laitteen käyttöä. Jos suojusta ei irroteta, se saattaa singota laitteesta terän alkaessa pyöriä. Tarkista laite ennen käyttöä. Vaihda vioittuneet osat. Varmista, että kiinnikkeet ovat tukevasti paikoillaan. Tarkista, onko laitteessa polttoainevuotoja Vaihda leikkuuterä, jos se on halkeillut, lohkeillut tai vioittunut millään tavoin. Asenna terä aina asianmukaisesti ja tukevasti. Muutoin seurauksena voi olla vakava loukkaantuminen. Varmista, että kaikki suojukset, hihnat, ohjauslevyt ja kädensijat on kiinnitetty tukevasti. Käytä ainoastaan valmistajan suosittelemia varateriä.

Älä käytä muita teriä. Jos tähän pensasleikkuriin asennetaan toisen merkkinen terä tai leikkuupää, se saattaa aiheuttaa vakavan vamman. Älä koskaan käytä esimerkiksi vaijeria tai teräsköyttä, joka voi katketa ja sinkoutua leikkurista vaarallisesti. Sammuta moottori aina ennen tankkausta. Älä koskaan lisää polttoainetta laitteeseen, jos se on käynnissä tai sen moottori on kuuma. Siirry vähintään 10 metrin päähän täyttöpaikasta ennen moottorin käynnistämistä. Pyyhi kaikki läikkynyt polttoaine pois. ÄLÄ TUPAKOI! Muutoin seurauksena voi olla vakava loukkaantuminen. SYMBOLIT Joitakin seuraavista symboleista voidaan käyttää tästä tuotteesta. Lue ne ja opettele niiden merkitys. Näiden symbolien oikea tulkinta tekee mahdolliseksi tuotteen paremman ja turvallisemman käytön. SYMBOLI NIMI SELITYS Turvallisuus hälytyssymboli Varotoimet, jotka koskevat turvallisuuttasi Lue käyttöohje Pienentääkseen vahingon riskiä käyttäjän täytyy lukea ja pyrkiä ymmärtämään käyttöohje ennen tämän tuotteen käyttöä Käytä silmien- ja kuulon suojainta Käytä silmien suojainta, jonka on merkitty noudattavan EN 166 standardia sekä kuulonsuojainta käyttäessäsi tätä laitetta Pidä sivulliset loitolla Pidä kaikki sivulliset vähintään 15 metrin päässä Kimmahdus Heitetyt esineet voivat kimmota ja johtaa henkilö- tai esinevahinkoon Ei terää Älä asenna tai käytä minkään tyyppistä terää tuotteessa, jossa näkyy tämä symboli Tri-Arc -terä Tri-Arc –terää voi käyttää tässä työkalussa ja soveltuu möyheisten rikkaruohojen ja köynnöskasvien leikkaamiseen. No utilice hojas para sierras circulares Con esta herramienta no se puede utilizar hojas para sierras circulares. Velocidad de rotación (r.p.m.) Sentido de rotación y velocidad máxima del dispositivo de corte en salida del árbol. Botas Lleve calzado de seguridad antideslizante cuando utilice esta herramienta. Guantes Lleve guantes de trabajo gruesos de máxima adhesión. Prohibido fumar Älä tupakoi polttoainesäiliön täytön aikana. Gasolina Utilice gasolina sin plomo para automóviles con un índice de octano de 91 ([R+M]/2) o superior. Aceite Utilice un aceite de síntesis de dos tiempos para motores de enfriamiento de aire. Interruptor Interruptor Marcha / Parada I = ENCENDIDO (ON) O = PARADA (OFF)

Älä paina liipaisimia

Käännä moottorikytkin “I”-asentoon

PRIME – paina ryyppykammiota hitaasti 10 kertaa

KÄÄNNÄ käynnistysvipu ”START”-asentoon NYKÄISE käynnistysnuorasta, kunnes moottori yrittää käynnistyä KÄÄNNÄ käynnistysvipu takaisin ”RUN”-asentoon Huom: Jos moottori sammuu, käännä käynnistysvipu RUN-asentoon ja nyi käynnistyskahvaa, kunnes moottori käynnistyy Käytä laitetta puristamalla kaasua Käännä moottorikytkin “O”-pysäytysasentoon Seuraavat signaalisanat ja merkitykset on tarkoitettu selittämään tähän tuotteeseen liittyviä riskin tasoja. SYMBOLI SIGNAALI TARKOITUS VAARA: Ilmaisee välitöntä vaaratilannetta, joka ellei sitä vältetä, johtaa kuolemaan tai vakavaan loukkaantumiseen. VAROITUS: Ilmaisee potentiaalisen vaaratilanteen, joka ellei sitä vältetä, johtaa kuolemaan tai vakavaan loukkaantumiseen. VAROVAISUUTTA: Ilmaisee potentiaalisen vaaratilanteen, joka ellei sitä vältetä, saattaa johtaa pienempään tai keskivaikeaan loukkaantumiseen. VAROVAISUUTTA: (Ilman turvallisuushälytys-symbolia) Ilmaisee tilanteen, joka saattaa johtaa omaisuusvahinkoon. HUOLTO Huolto edellyttää äärimmäistä huolellisuutta ja tietämystä ja vain koulutetun huoltoteknikon tulisi tehdä se. Ehdotamme, että palautat tuotteesi lähimpään valtuutettuun palvelukeskukseen korjattavaksi. Käytä kunnossapitotoimiin vain alkuperäisiä varaosia. VAROITUS: Välttääksesi vakavan henkilövahingon älä yritä käyttää tätä tuotetta, ennen kuin luet läpi ja ymmärrät täysin käyttöohjeen. Jos et ymmärrä käyttöohjeen varoituksia ja ohjeita, älä käytä tätä tuotetta. Soita Ryobin asiakaspalveluun saadaksesi apua.

Suomi (Alkuperäisten ohjeiden käännös) VAROITUS: Konetyökalun käyttö voi johtaa vieraiden esineiden sinkoutumiseen silmiisi, mikä voi aiheuttaa vakavan silmävaurion. Ennen konetyökalun käytön aloitusta käytä aina suojasilmälaseja, sivusuojilla varustettuja suojalaseja tai tarvittaessa koko kasvonsuojusta. Suosittelemme käytettäväksi kasvosuojusta silmälasien päällä tai sivusuojilla varustettuja vakiosuojalaseja. Käytä aina silmiensuojainta, johon merkitty sen täyttävän normin EN 166 vaatimukset. Kuva 3

27. Liittimen ripustimen reikä

28. Alemman kiinnikkeen aukko

29. Liittimen ripustin

35. Yhdistelmäjakoavain

36. Reel easy tasaimen pää

ESITTELY Tällä tuotteella on monia ominaisuuksia, jotka tekevät sen käytöstä miellyttävämmän ja nautittavamman. Tämän tuotteen suunnittelussa etusija on annettu turvallisuudelle, suorituskyvylle ja luotettavuudelle, jotka tekevät siitä helppokäyttöisen ja helposti huollettavan Kuva 10

38. Ruohon suojalevyssä oleva leikkain

40. Käynnistä -asento

3. Voimansiirtoakseli

11 . Käynnistysnaru 12 . Kaasuvipu

17. Terän ohjauslevy

19. Ruohon ohjauslevy

21. Reel easy tasaimen pää

22.Pro cut ‚™ Siimapää Kuva 18

41. Tri-arc -teräsuoja

Kuva 15 42 . Tyhjäkäyntiruuvi Kuva 21 43 . Suodatin

44. Ilmansuodattimen kotelo

45. Öljytulppa/mittatikku

47. Öljyn täyttöaukko

56. Pumppu/syöttönuppi

25 . Virtapään (ylä)putki

Suomi (Alkuperäisten ohjeiden käännös)

60. Siimaleikkuripää

35. Reel easy tasaimen pää

37. Ruohon suojalevyssä oleva leikkain

39. Käynnistä -asento

3. Voimansiirtoakseli

11 . Käynnistysnaru 12 . Kaasuvipu

16. Terän ohjauslevy

18. Ruohon ohjauslevy

20. Reel easy tasaimen pää

20b.Pro cut ‚™ Siimapää Kuva 17

40. Tri-arc -teräsuoja

Kuva 15 41 . Tyhjäkäyntiruuvi Kuva 19 42 . Suodatin

43. Ilmansuodattimen kotelo

44. Öljytulppa/mittatikku

46. Öljyn täyttöaukko

Kuva 2 21 . Alaputki 22 . Lukko

24 . Virtapään (ylä)putki Kuva 18

51. Pumppu/syöttönuppi

55. Siimaleikkuripää

25. Liittimen ripustimen reikä

26. Liittimen ripustin

27. Alemman kiinnikkeen aukko

LAITTEEN KOKOAMINEN Kuva 5

34. Yhdistelmäjakoavain

PURKAMINEN Tämä tuote edellyttää laitteen kokoamisen. Q Ota tuote ja lisävarusteet varovasti pois laatikosta. Varmista, että kaikki lähetysluettelossa luetteloidut

Suomi (Alkuperäisten ohjeiden käännös)

esineet ovat mukana. Tutki tuote huolellisesti varmistaaksesi, ettei kuljetuksen aikana ole tapahtunut vahinkoa tai rikkoutumista. Älä heitä pois pakkausmateriaalia ennen kuin olet huolellisesti tarkastanut tuotteen ja käyttänyt sitä riittävästi. Jos osia on vahingoittunut tai kadoksissa älä käytä tätä tuotetta ennen kuin osat on uusittu. VAROITUS: Varmista, että siipiruuvi on täysin tiukennettu ennen laitteen käyttöä; tarkasta se ajoittain kireyden varalta käytön aikana välttääksesi vakavan henkilövahingon.

LISÄLAITTEEN POISTO RAIVAUSTERÄSTÄ

Poistaaksesi tai vaihtaaksesi lisälaitteen: Q Löysää siipiruuvi. Q Pane sisään painike ja kierrä varsia poistaaksesi ja erottaaksesi päät. VAROITUS: Jos osia puuttuu, älä käytä työkalua ennen, kuin olet hankkinut puuttuvan osan. Tämän ohjeen laiminlyönti voi johtaa vakavaan loukkaantumiseen.

RIPUSTUSKANNEN LIITTÄMINEN

Katso kuva 3. On kaksi tapaa ripustaa lisälaitteesi varastointia varten. Q Käyttääksesi ripustuskantta pane painike sisään ja laita ripustuskansi alemman lisälaitevarren pään päälle. Kierrä hieman kantta puolelta toiselle kunnes painike lukkiutuu paikalleen. Q Lisälaitteen varren sekundaarireikää voidaan myös käyttää ripustamistarkoitukseen. VAROITUS: Älä yritä muuttaa tätä tuotetta tai luoda lisälaitteita, joita ei suositella käytettäväksi tämän tuotteen kanssa. Jokainen sellainen muutos tai korjaus on väärinkäyttöä ja voi johtaa vaaralliseen, mahdollisia vakavia henkilövahinkoja aiheuttavaan tilaan.

ETUKAHVAN KIINNITTÄMINEN

Katso kuva 4. RBC430SES Q Kiinnitä etukahva voimansiirtoakselin putken yläpuolelle, niin että suojapuomi on samalla puolella kuin käynnistysnaru (katso laitteen kuvat ohjesivuilla tai laatikon kannessa). „ Asenna puristin uudelleen. „ Kohdista ruuvi etukädensijan ruuvinaukon kanssa. „ Kiristä pultit tukevasti. VAROITUS: Irrota sytytystulpan liitäntäjohto aina ennen osien asennusta. Tämän ohjeen laiminlyönti voi aiheuttaa epähuomiossa tapahtuvia käynnistyksiä ja vakavia vammoja.

RAIVAUSTERÄN VARREN ASENNUS LISÄOSAAN

Katso kuva 2. VAROITUS: Älä koskaan asenna, irrota tai säädä mitään laitteita samaan aikaan kun raivausterä on käynnissä. Moottorin pysäyttämättä jättäminen voi johtaa vakavaan henkilövahinkoon. Lisäosa yhdistyy raivausterän varteen kytkinlaitteen avulla. Q Löysää raivausterän varren kytkimen päällä olevaa siipiruuvia ja poista tulppa lisäosasta. Q Pane sisään lisälaitteen varrella sijaitseva painike. Kohdista painike raivausterän kytkimessä olevaan ohjausloveen ja liu’uta molemmat varret yhteen. Kierrä lisälaitevartta kunnes painike lukkiutuu paikannusreikään. RBC430SBS HUOMAUTUS: Kaasuvipu tulee sijoitttaa käyttäjän oikealle puolelle. Q Irrota puristin (osa 28). Q Laita kahva putkessa olevaan pidikkeeseen. „ Pitele puristinta ja kohdista pultit kiinnikkeen kanssa. „ Säädä kädensija siten, että laitetta pystytään pystyasennossa käsittelemään tehokkaimmin. „ Kiristä pultit avaimella siten, että pyörän kädensija on tukevasti kiinni.

RUOHON OHJAUSLEVYN ASETUS

Katso kuva 5. Q Aseta teräsuojus kiinnityslevyyn; laita neljä ruuvia kiinnityslevyn, teräsuojuksen ja kierteytyksellä varustettujen levyjen läpi Q Kiristä kaikki neljä ruuvia hyvin torx-jakoavaimella. HUOMAUTUS: Jos painike ei kiinnity täysin paikannusreikään, varret eivät ole lukkiutuneet paikalleen. Kierrä vähän puolelta toiselle, kunnes painike lukkiutuu paikalleen. Q Kiristä ruuvi hyvin. HUOMAUTUS: Tasainta käytettäessä ruohon ohjauslevy pitää olla kiinnitettynä teräsuojukseen. „ Kiinnitä ruohonleikkurin teränohjaimeen ja kohdista

Suomi (Alkuperäisten ohjeiden käännös) ruohonohjaimen kolme ruuvia teränohjaimen ruuvinreikien kanssa. „ Kiristä kolme pulttia mukana tulleella yhdistelmäavaimella. siimatrimmeriosassa kela asetetaan siten, että teksti ”This side out for curved shaft” on näkyvissä. Jos käytät suoraa akseliosaa Reel Easy -leikkuupään kanssa, kela tulee asettaa siten että teksti ”This side out for straight shaft” on näkyvissä. „ Asenna nuppi takaisin kelaan. „ Asenna siimatrimmeripään kansi kohdistaen salvat siimatrimmeripään lovien kanssa. Paina kansi ja siimatrimmeripää yhteen siten, että molemmat salvat loksahtavat loviin. „ Asenna siima käsikirjan seuraavan luvun mukaisesti. VAROITUS Pysäytä aina moottori ja irrota sytytystulpan johto ennen kuin teet muutoksia, esim. vaihdat leikkuupään. Näin pienennät vakavien vammojen vaaraa.

REEL EASY -SIIMAPÄÄN ASENTAMINEN

Katso kuva 6 „ Avaa Reel Easy -siimatrimmeripää painamalla molemmilla puolilla olevia salpoja. „ Irrota siimatrimmeripään kansi, nuppi ja kela ja aseta ne syrjään. „ Aseta siimatrimmeripää vetoakselille. Varmista, että siimatrimmeripää istuu tukevasti. „ Asenna kuusiopultti vetoakselin aukkoon ja kiristä nupin kuusiolovella. HUOM. Käytä pultin kiristämiseen ainoastaan nuppia. Mutteria on helppo ylikiristää muilla työkaluilla, jolloin siimatrimmeripää voi vioittua. „ Asenna siimatrimmeripään jousi paikoilleen. „ Asenna kela paikoilleen. RLT430SES kaarevassa

OLKAHIHNAN KIINNITTÄMINEN

Katso kuva 6. Huomautus: Käytä aina raivaussahasi olkahihnaa. RBC430SES Kiinnitä olkahihna alla olevien ohjeiden mukaan. Q Kiinnitä hihnan solki pidikkeeseen. Q Säädä hihna sopivan pituiseksi. RBC430SBS Kiinnitä olkahihna alla olevien ohjeiden mukaan. Q Kiinnitä olkahihnan solki pidikkeeseen. Q Säädä hihna sopivan pituiseksi. OMINAISUUDET RBC430SES RBC430SBS 30 cm³ 30 cm³ 18 in / 457 mm 18 in / 457 mm 2,4 & 2,7 mm 2,4 & 2,7 mm 200 mm 200 mm Triarc-terä 8" (200 mm) Triarc-terä 8" (200 mm) Paino (ilman polttoainetta ja tasainta) 5,90 kg 6,40 kg Paino (ilman polttoainetta, terän kanssa) 5,85 kg 6,35 kg Tilavuus (polttoainesäiliö) 350 cm³ 350 cm³ Ihanteellinen: 65 cm³ Max: 125 cm³ Ihanteellinen: 65 cm³ Max: 125 cm³ 0,70 kW 0,70 kW Maksimi pyörintänopeus 10000/min 10000/min Moottorin pyörintänopeus maksiminopeudella 12000/min 12000/min Iskuntilavuus Leikkuulinjan halkaisija Langan halkaisija Terän halkaisija Terän tyyppi Tilavuus (öljysäiliö) Moottorin maksimiteho (ISO8893 mukaisesti)

Suomi (Alkuperäisten ohjeiden käännös) Moottorin joutokäyntinopeus 3000-3600/min 3000-3600/min Polttoainekulutus (ISO8893 mukaisesti) moottorin maksimiteholla 0,48 kg/h 0,48 kg/h Polttoaineen erityiskulutus (ISO8893 mukaisesti) moottorin maksimiteholla 640 g/kW.h 640 g/kW.h Tärinätaso tyhjäkäynnillä (Trimmeri – Reel Easy -siimapää) - Etukädensija/vasen kädensija (m/s2) - Takakädensija/oikea kädensija (m/s2)

Tärinätaso huippunopuedella (Trimmeri – Reel Easy -siimapää) - Etukädensija/vasen kädensija (m/s2) - Takakädensija/oikea kädensija (m/s2)

Tärinätaso huippunopuedella (Trimmeri – Pro cut II -siimapää) - Etukädensija/vasen kädensija (m/s2) - Takakädensija/oikea kädensija (m/s2)

Tärinätaso tyhjäkäynnillä (Pensasleikkuri) - Etukädensija/vasen kädensija (m/s2) - Takakädensija/oikea kädensija (m/s2)

Tärinätaso huippunopeudella (Pensasleikkuri) - Etukädensija/vasen kädensija (m/s2) - Takakädensija/oikea kädensija (m/s2)

Käyttäjän korviin kohdistuva äänenpainetaso (standardin EN ISO 22868 mukaan) dB (A) 103 ,K=3 103 ,K=3 Ääniteho (standardin EN ISO 22868 standardin mukaan) dB (A) 110 ,K=3 110 ,K=3 Tärinätaso tyhjäkäynnillä (Trimmeri – Pro cut II -siimapää) - Etukädensija/vasen kädensija (m/s2) - Takakädensija/oikea kädensija (m/s2) TUNNE RUOHOTRIMMERISI Katso kuva 1. Tämän tuotteen vaaraton käyttö edellyttää sekä tuotteessa ja tässä käsikirjassa olevien tietojen ymmärtämistä että tietoja projektista, jota yrität tehdä. Perehdy ennen tämän tuotteen käyttöä kaikkiin käyttöominaisuuksiin ja suojaohjeisiin. OLKAHIHNA Pensasleikkurin mukana tulee olkahihna, joka auttaa tukemaan laitetta.

YLÖS ASENNETTU MOOTTORI

Ylös asennettu moottori parantaa tasapainoa ja sijaitsee poissa leikkuualueen pölystä ja jätteestä. PRO CUT IITM -SIIMAPÄÄ JA REEL EASY -SIIMAPÄÄ Pensasleikkurissa on kaksi ylimääräistä siimapäätä. KÄYTTÖ VAROITUS: Älä anna laitteen tuttuuden tehdä itsestäsi huolimatonta. Muista, että huolimaton sekunnin murto-osa riittää aiheuttamaan vakavan vamman. RUOHON OHJAUSLEVY Ruohotrimmeriin sisältyy ruohon ohjauslevy, joka auttaa suojaamaan sinua lentävältä jätteeltä.

Suomi (Alkuperäisten ohjeiden käännös) Voit käyttää bensiiniä, joka sisältää enintään 10 % etanolia tilavuudesta. Etanolia sisältävää bensiiniä voidaan myydä nimellä ” bensiinin ja alkoholin seos”. Älä käytä E85 polttoainetta. MTBE (Metyylitertiääributyylieetteri) 15 % tilavuudesta. Voit käyttää bensiiniä, joka sisältää enintään 15 % MTBE:tä tilavuudesta. Metyylialkoholi (metanoli tai puusprii) 5 % tilavuudesta. Voit käyttää bensiiniä, joka sisältää enintään 5 % metanolia tilavuudesta kunhan vain se sisältää lisäliuottimia ja korroosion estoaineita suojatakseen polttoainejärjestelmää. Bensiini, joka sisältää enemmän kuin 5 % metanolia tilavuudesta voi aiheuttaa käynnistymisen ja/tai suorituskyvyn ongelmia. Se voi myös vahingoittaa tuotteen metalli-, kumi- ja muoviosia tai polttoainejärjestelmääsi. Jos havaitset epämieluisia toiminnan oireita, kokeile toista huoltoasemaa tai siirry toisenmerkkiseen bensiiniin. VAROITUS: Käytä aina suojasilmälaseja tai sivusuojilla varustettuja suojalaseja käyttäessäsi moottorikäyttöisiä työkaluja. Suojalasien käyttämättä jättäminen voi johtaa esineiden sinkoutumiseen silmiisi ja mahdolliseen vakavaan vammaan. VAROITUS: Älä käytä lisälaitteita tai tarvikkeita, joita tämän tuotteen valmistaja ei ole suositellut. Lisälaitteiden tai tarvikkeiden käyttö, joita ei suositella, voi johtaa vakavaan henkilövahinkoon. VAROITUS: Varo pakokaasuja.

POLTTOAINEEN LISÄÄMINEN LEIKKURIIN

Q P u h d i s t a t ä y t t ö t u l p a n l ä h i y m p ä r i s t ö , e t t e i polttoaineeseen pääse likaa. Q Avaa polttoainesäiliön korkki hitaasti. Aseta korkki puhtaalle alustalle. Q Kaada polttoaine varovasti säiliöön. Älä päästä valumaan yli. Q Ennen kuin suljet täyttötulpan, puhdista tiiviste ja tarkista, että se on hyvässä kunnossa. Q Sulje täyttötulppa välittömästi täytön jälkeen ja kiristä se käsin. Pyyhi pois kaikki polttoainevalumat. HUOMAUTUS: Takuu ei korvaa polttoainejärjestelmän vauriota tai suorituskyvyn ongelmia, jotka ovat seurauksena sellaisen happirikastetun polttoaineen käytöstä, joka sisältää suurempia oksygenaattipitoisuuksia kuin mitä edellä on esitetty.

MOOTTORIÖLJYN LISÄYS/TARKISTUS

Katso kuvaa 17 RBC430SES Katso kuvaa 20 RBC430SBS Öljy vaikuttaa suuresti moottorin toimintaan ja käyttöikään. Yleiseen, eri lämpötiloissa tapahtuvaan käyttöön suositellaan SAE 10W-30 öljyä. Käytä aina vaatimukset kattavaa ja ylittävää 4-tahti moottoriöljyä. Huomautus: On normaalia, että moottori savuttaa ensimmäisen käytön aikana ja sen jälkeen. VAROITUS: Sammuta moottori aina ennen säiliön täyttöä. Älä koskaan täytä työkalun polttoainesäiliötä, kun moottori on käynnissä tai kuuma. Siirry vähintään 10 metrin etäisyyteen polttoainesäiliön täyttöpaikasta, ennen kuin käynnistät moottorin. Älä tupakoi! Tämän ohjeen laiminlyönti voi johtaa vakavaan loukkaantumiseen. HUOMAUTUS: Puhdistamattomat ja 2-tahti –öljyt vioittavat moottoria ja niitä ei tule käyttää. Moottoriöljyn lisääminen: Q Poista öljypullon korkki ja tiiiviste. Q Avaa öljysäiliön korkki ja poista tikku. Q Lisää koko öljypullon sisältö suppilon läpi öljysäiliöön. Q Laita öljysäiliön korkki / öljytikku takaisin paikoilleen ja sulje hyvin. HAPPIRIKASTETUT BENSIINIT Joihinkin tavallisiin bensiinilajeihin on lisätty alkoholia tai eetteriseoksia. Tämän tyyppisiä bensiinejä kutsutaan yleisesti happirikastetuiksi polttoaineiksi. Jos happirikastettua polttoainetta käytetään, varmista, että se on lyijytöntä ja täyttää minimioktaaniluvun vaatimukset. Ennen kuin käytät happirikastettua polttoainetta, yritä varmentaa polttoaineen sisältö. Joillakin alueilla vaaditaan tämän tiedon olevan ilmoitettu pumpussa. Seuraavat ovat Yhdysvaltojen ympäristönsuojeluviraston hyväksymiä oksygenaattipitoisuuksia: Etanoli (etyyli tai vilja-alkoholi) 10 % tilavuudesta. Moottoriöljyn määrän tarkistaminen: Q Aseta moottori tasaiselle alustalle Q Pyyhi öljytikku puhtaaksi ja aseta takaisin säiliöön, mutta älä kierrä korkkia kiinni. Q Poista öljytikku uudelleen ja tarkista öljyn taso. Öljyn tason tulisi olla tikun viivoitetulla alueella. Q Jos öljyä on vähän, lisää sitä, kunnes öljyntaso on tikun viivoitetun alueen yläosassa. Q Laita öljytikku takaisin paikoilleen ja sulje öljysäiliön korkki/tikku hyvin.

Suomi (Alkuperäisten ohjeiden käännös) etukahvaan. Työskennellessäsi pidä sahaa tukevasti molemmin käsin. Raivaussahaa tulisi pitää mukavassa asennossa niin, että takakahva on noin lanteiden korkeudella. Säilytä tukeva ote ja tasapaino. Asetu siten, ettet menetä tasapainoasi terän takapotkutilanteessa Säädä olkahihna niin, että raivaussahaa on miellyttävä käyttää ja varmista, että olkahihna vähentää vaaraa joutua kosketukseen terän kanssa. VAROVAISUUTTA: Älä lisää liikaa öljyä. Liika öljy säiliössä saattaa johtaa voimakkaaseen savuttamiseen ja moottorin vaurioitumiseen.

Katso kuvaa 8.7a.7b RBC430SES VAROITUS: Aseta laite aina käyttäjän oikealle puolelle. Laitteen käyttö käyttäjän vasemmalla puolen altistaa käyttäjän kuumille pinnoille ja voi johtaa mahdolliseen palovammaan.

Ole erityisen varovainen, kun käytät raivaussahaa terän kanssa. Takapotku voi ilmaantua, kun pyörivä terä osuu kohteeseen, jota se ei pysty leikkaamaan. Tämä kosketus saattaa pysäyttää terän hetkeksi, jonka jälkeen työkalu ponnahtaa poispäin kohteesta, johon se osui. Tämä reaktio voi olla niin voimakas, että käyttäjä menettää työkalun hallinnan. Takapotku voi ilmaantua varoituksetta, jos terä tarttuu kiinni tai pysähtyy Tällaiset tilanteen ovat todennäköisempiä tilanteissa, joissa on vaikea nähdä leikattavaa ainesta. Helpon ja turvallisen leikkaamisen takaamiseksi, leikkaa rikkaruohoja oikealta vasemmalle. Näin minimoit myös kohdallesi osuneiden odottamattomien leikkuukohteiden ja oksien aiheuttaman terän takapotkun. VAROITUS: Välttääksesi kuumien pintojen aiheuttamia palovammoja älä koskaan käytä laitetta moottorin pohja vyötärön tason yläpuolella. Pitele trimmeriä oikea kätesi takakädensijalla ja vasen kätesi etukädensijalla. Pidä luja ote molemmilla käsilläsi työskennellessäsi. Trimmeri tulisi pitää mukavassa asennossa takakädensija noin lantion korkeudella. Korkea ruohikko tulee leikata kärjestä lähtien portaittain lyhyeksi. Tämä estää ruohoa kietoutumasta akselin suojaputken ja siimapään ympärille, mikä voisi saada aikaan ylikuumenemisen aiheuttaman vahingon. Jos ruoho kietoutuu siimapään ympärille, pysäytä moottori, irrota sytytystulpan johto ja poista ruoho. VAROITUS Älä koskaan nosta moottorin pohjaa rinnan korkeutta ylemmäksi. Näin vältät kuumien pintojen aiheuttamia palovammoja. VAROITUS: Pidä ruohotrimmeri aina kauempana kehosta jättämällä vapaa väli kehon ja tuotteen väliin. Kosketus runkoon tai ruohotrimmerin leikkuupäähän voi johtaa palovammoihin ja/tai muuhun vakavaan henkilövammaan. TRI-ARC -TERÄ Tri-Arc –terä soveltuu ainoastaan möyheisten rikkaruohojen ja köynnöskasvien leikkaamiseen. Kun terä tylsyy, voit kääntää sen toisinpäin ja näin pidentää terän käyttöikää. Älä teroita Tri-Arc –terää. LEIKKUUVINKKEJÄ

Katso kuvat 8. 7a.7b LEIKKAUSTEKNIIKKA -TERÄ VAROITUS Ole erityisen varovainen, kun käytät raivaussahaa terän kanssa. RBC430SES Tartu oikealla kädellä takakahvaan ja vasemmalla kädellä etukahvaan. Työskennellessäsi pidä sahaa tukevasti molemmin käsin. Raivaussahaa tulisi pitää mukavassa asennossa niin, että takakahva on noin lanteiden korkeudella. Säilytä tukeva ote ja tasapaino. Asetu siten, ettet menetä tasapainoasi terän takapotkutilanteessa Säädä olkahihna niin, että raivaussahaa on miellyttävä käyttää ja varmista, että olkahihna vähentää vaaraa joutua kosketukseen terän kanssa. Lue terän turvallista käyttöä koskevat ohjeet tämän oppaan kohdasta Erityiset turvaohjeet, joka sisältää ohjeita raivaussahan ja siihen kytkettävän terän käytöstä. Työskennellessäsi pidä sahaa oikeaal puolellasi, tukevasti molemmin käsin. Pidä molemmin käsin tukevasti kiinni kahvoista. Säilytä tukeva ote ja tasapaino. Asetu siten, ettet menetä tasapainoasi terän RBC430SBS Tartu oikealla kädellä takakahvaan ja vasemmalla kädellä

Suomi (Alkuperäisten ohjeiden käännös) takapotkutilanteessa. Katso kuvat 7 - 8. Q Vältä kuumia pintoja pitämällä työkalu aina turvallisen välimatkan päässä itsestäsi. (Kuvassa 9 näet oikean työskentelyasennon.) Q Pidä raivaussahaa kallistettuna leikattavaa aluetta kohti, eli parasta leikkuutulosaluetta kohti. Q Raivaussaha leikkaa, kun sitä siirretään vasemmalta oikealle. Tämä estää pirstaleiden sinkoutumisen käyttäjän päälle. Vältä leikkaamasta kuvan osoittamalla vaarallisella alueella. Q Lankojen päät leikkaavat ruohon, älä upota tasainta korkeaan nurmikkoon. Q Langat kuluvat ja saattavat katketa, mikäli ne koskettavat piikkilankoihin, aitoihin, seiniin, jalkakäytäviin ja puihin. Q Vältä koskettamasta raivaussahalla puihin ja pensaisiin. Langat voivat vahingoittaa puun kuorta, puisia koristelistoja, laudoituksia ja paalutuksia. Varmista, että ryyppykammiossa on polttoainetta. Jos ei ole, noudata kylmäkäynnistysohjeita. Q NYI nuoraa, kunnes moottori käynnistyy. Yksikön sammuttaminen: Käännä moottorikytkin “O”-pysäytysasentoon. HUOLTO VAROITUS: Käytä vaihdossa yksinomaan alkuperäisiä Ryobivaraosia. Muunlaisten varaosien käyttö voi osoittautua vaaralliseksi ja vaurioittaa tuotetta.. VAROITUS: Käytä aina tavanomaisia tai sivusuojilla varustettuja suojalaseja, kun käytät sähkötyökaluja. Jos työstä syntyy pölyä, käytä myös pölysuoja- tai kasvonaamaria. VAROITUS: Ennen laitteen tarkastusta, puhdistusta ja huoltoa sulje moottori, odota kaikkien liikkuvien osien pysähtyvän ja irrota sytytystulpan johto ja siirrä se pois sytytystulpasta. Näiden ohjeiden laiminlyönti voi johtaa vakavaan henkilö- tai esinevahinkoon. LANGAN LEIKKUUTERÄ Katso kuva 10. Leikkuri on varustettu ruohon ohjauslevyssä olevalla langan leikkuuterällä. Parhaan leikkuutuloksen saamiseksi jatka lankaa kunnes leikkuuterä leikkaa sen oikean mittaiseksi. Jatka lankaa aina kun kuulet moottorin käyvän normaalia nopeammin tai kun leikkuuteho pienenee. Tämä mahdollistaa parhaimman työtuloksen ja pitää langan pitkänä. YLEINEN HUOLTO Vältä liuottimien käyttöä puhdistaessasi muoviosia. Useimmat muovit ovat alttiita vahingoittumaan erityyppisten teknisten liuottimien käytöstä. Käytä puhdasta riepua lian, pölyn, öljyn, rasvan ym. poistoon.

KÄYNNISTYS JA PYSÄYTYS

Katso kuvat 9a. KÄSIKÄYNNISTYS: Kylmän moottorin käynnistys: ÄLÄ purista kaasutinta, ennen kuin moottorin on käynnissä. Huom: Jos tuotetta on vaikea käynnistää, viittaa käsikirjan vianmääritysoppaaseen. Tuote saattaa olla vaikeampi käynnistää ensimmäistä kertaa sen hankinnan jälkeen kuin ensi käynnistyksen jälkeen. Q Aseta tasoitussaha tasaiselle pinnalle. Q Käännä moottorikytkin “I”-asentoon. Q PRIME – paina ryyppykammiota hitaasti 10 kertaa. Q KÄÄNNÄ käynnistysvipu ”START”-asentoon. Q NYKÄISE käynnistysnuorasta, kunnes moottori yrittää käynnistyä. Q KÄÄNNÄ käynnistysvipu takaisin ”RUN”-asentoon. Huom: Jos moottori sammuu, käännä käynnistysvipu RUN-asentoon ja nyi käynnistyskahvaa, kunnes moottori käynnistyy. Q Käytä laitetta puristamalla kaasua VAROITUS: Älä milloinkaan päästä jarrunestettä, bensiiniä, öljypohjaisia tuotteita, ruosteenirrotusöljyä jne. kosketukseen muoviosien kanssa. Nämä kemialliset aineet voivat vaurioittaa, heikentää tai tuhota muovin, mikä voi johtaa vakaviin henkilövahinkoihin. Voit usein tehdä tässä kuvattuja säätöjä ja korjauksia. Anna valtuutetun huoltoliikkeen tehdä muu huolto ja korjaukset.

REEL EASY SIIMALEIKKURIN PÄÄN ASENTAMINEN

Sammuta moottori ja irrota sytytystulpan johto. Q Poista asennettu siimaleikkurin pää. Q Avaa Reel Easy siimaleikkurin pää painamalla molemmilla puolilla olevia kiinnikkeitä. Siimaleikkurin pään kotelossa on jouset, joten pidä toinen käsi kotelon päällä kiinnikkeitä painaessasi. Q Poista siimaleikkurin pään kotelo, nuppi ja puola ja aseta ne syrjään. Q Aseta siimaleikkurin pää voimansiirtoakseliin.

Lämpimän moottorin käynnistys: Katso kuvat 9b.

Suomi (Alkuperäisten ohjeiden käännös) Varmista, että siimaleikkurin pää on paikoillaan. Asenna kuusioruuvi voimansiirtoakselin aukkoon ja kiristä kuusionupilla. HUOMAUTUS: Käytä ainoastaan nuppia ruuvin kiristämiseen. Muita työkaluja käyttäen saatat kiristää ruuvia liikaa ja vaurioittaa siimaleikkurin pään. seuraavassa osuudessa kuvataan.

Katso kuvaa 14 RBC430SES Katso kuvaa 16 RBC430SBS Käytä monofilamenttilankaa, jonka halkaisija on 2,4 mm tai 2,7 mm. Käytä alkuperäistä valmistajan vaihtolankaa parhaimman suorituskyvyn vuoksi. Q Sammuta moottori ja irrota sytytysjohdin. Q Kokoa kaksi toimitetun leikkuulangan ennalta leikatuista pituuksista tai leikkaa kaksi 28 cm pituista leikkauslangan kappaletta. Q Pane lanka siimapään sivuilla sijaitsevien rakojen sisään. Lankaa täytyisi työntää sisään kunnes noin 2,5 cm työntyy esiin rei’istä siimapään päällä. Q Poista vanha lanka vetämällä se siimapään päällä olevista rei’istä. Mikäli jousi on poistettu, asenna se siimaleikkurin päähän ja paina alas. Asenna puola takaisin. Siimaleikkurin kaarevan RLT430CES varren ollessa kyseessä, puola tulee asettaa siten, että ”Tämä puoli kaarevaa vartta ulospäin” on näkyvissä. Jos käytät suoraa vartta Real Easy –leikkuupään kanssa, puola tulee asettaa siten, että ”Tämä puoli suoraa vartta ulospäin” on näkyvissä. Asenna nuppi takaisin puolaan. Asenna siimaleikkurin pään kotelo takaisin siten, että kiinnikkeet ovat siimaleikkurin pään aukkojen kohdalla. Paina koteloa ja siimaleikkurin päätä vastakkain kunnes kiinnikkeet napsahtavat tukevasti aukkoihin. Asenna siima tämän ohjekirjan seuraavan kappaleen ohjeiden mukaisesti.

POISTOKAASUAUKON, ÄÄNENVAIMENTIMEN JA

HUOMAUTUS: Riippuen käytetyn polttoaineen laadusta, käytetyn voiteluaineen laadusta ja määrästä ja/tai käyttöolosuhteistasi poistokaasuaukko, äänenvaimennin ja/tai kipinäsuoja voivat tukkeutua hiilikarstasta. Jos huomaat bensiinikäyttöisessä työkalussasi tehonhäviön, voit tarvita poistaa nämä karstat palauttaaksesi suorituskyvyn. Suosittelemme suuresti, että vain ammattikoulutuksen saaneet huoltoteknikot tekevät tämän huollon.

SIIMAN ASENTAMINEN REEL EASY SIIMALEIKKURIN

Käytä halkaisijaltaan 2,4mm monofiilisiimaa. Q Sammuta moottori ja irrota sytytystulpan johto. Q Leikkaa noin 7,5 metrin mittainen pala siimaa. Q Käännä siimaleikkurin pään nuppia, kunnes nupin viiva on siimaleikkurin pään nuolien suuntaisesti. Q Laita siiman pää siimaleikkurin pään sivussa olevaan reikään ja työnnä, kunnes siima tulee ulos toisella puolella olevasta reiästä. Jatka siiman työntämistä siimaleikkurin päähän, kunnes siiman keskikohta on siimaleikkurin päässä ja sen molemmilla puolilla on yhtä pitkät palat siimaa. Q Kelaa siimaa siimaleikkurin päässä olevaa nuppia kääntämällä. Siimaleikkurin kaarevan RLT430CES varren ollessa kyseessä, nuppia tulee kääntää vastapäivään. Siimaleikkurin suoran varren ollessa kyseessä, nuppia tulee kääntää myötäpäivään. Kelaa siimaa, kunnes enää noin 20cm siimaa pistää ulos siimaleikkurin päästä. Kipinäsuoja täytyy puhdistaa tai vaihtaa uuteen joka 50. tunti tai vuosittain tuotteesi kunnollisen suorituskyvyn takaamiseksi. Kipinäsuojat voivat olla eri paikoissa ostetusta mallista riippuen. Ota yhteyttä lähimpään valtuutettuun huoltoliikkeeseen mallisi kipinäsuojan sijainnin tähden.

JOUTOKÄYNTINOPEUDEN SÄÄTÖ

Katso kuvaa 16.21 RBC430SES Katso kuvaa 15.19 RBC430SBS Jos leikkuulaite pyörii joutokäynnillä, moottorin joutokäyntinopeuden säätöruuvi tarvitsee säätöä. Pyöritä joutokäyntinopeuden säätöruuvin laskinta myötäpäivään pienentääksesi joutokäyntikierroslukua ja pysäytä leikkuulaitteen liike. Jos leikkuulaite liikkuu yhä joutokäyntinopeudella, ota yhteyttä valtuutettuun huoltoliikkeeseen säädön vuoksi ja keskeytä käyttö, kunnes korjaus on tehty.

PRO CUT IITM -SIIMAPÄÄN ASENNUS

Katso kuva 13. Q Sammuta moottori ja irrota sytytysjohdin. Q Poista tällä hetkellä asennettu siimapää. Q Asenna siimapää pääakseliin kunnes se on hyvin sovitettu. Q Asenna puolan pidin ja kierrä laskinta myötäpäivään. Q Asenna leikkauslanka kuten tämän oppaan VAROITUS: Leikkuulaitteen ei pitäisi koskaan pyöriä joutokäynnillä. Pyöritä joutokäyntinopeuden säätöruuvin laskinta myötäpäivään pienentääksesi

Suomi (Alkuperäisten ohjeiden käännös) ja sulkuventtiilin. Tukkeentunut polttoaineensuodatin aiheuttaa huonon moottorin suorituskyvyn. Jos suorituskyky paranee, kun polttoainesäiliön tulppaa löysätään, sulkuventtiili saattaa olla viallinen tai suodatin tukkeentunut. Vaihda polttoainesäiliön tulppa uuteen tarvittaessa. joutokäyntikierroslukua ja pysäytä leikkuulaite tai ota yhteyttä valtuutettuun huoltoliikkeeseen säädön tähden ja keskeytä käyttö, kunnes korjaus on tehty. Leikkuulaitteen joutokäynnillä pyörimisestä voi aiheutua vakava henkilövamma.

ILMANSUODATTIMEN SIHDIN PUHDISTUS

Katso kuvat 16-17. Pidä ilmansuodatin sihti puhtaana kunnollisen suorituskyvyn ja pitkäikäisyyden vuoksi. Q P o i s t a i l m a n s u o d a t t i m e n k a n s i p a i n a m a l l a peukalollasi alas salpaa samaan aikaan kun hellävaroin vedät kantta. Q Harjaa ilmansuodattimen sihti kevyesti puhtaaksi. Q Aseta ilmansuodattimen kansi paikalleen panemalla kannen alaosassa olevat kohoumat ilmansuodattimen pohjassa oleviin rakoihin; nosta kantta kunnes se lukkiutuu varmasti kiinni paikalleen. SYTYTYSTULPAN VAIHTO Katso kuvaa 20 RBC430SES Katso kuvaa 21 RBC430SBS Tämä moottori käyttää Champion RY4C tai NGK CMR7A sytytystulppaa ja sen elektrodiväli on 0.6 mm. Käytä täsmälleen oikeaa varaosaa ja vaihda uuteen vuosittain.

Q Puhdista kaikki vieras materiaali tuotteesta. Varastoi käyttämätön laite kuivaan, hyvin ilmastoituun paikkaan, pois lasten ulottuvilta. Kun varastoidaan kuukaudeksi tai pidemmäksi ajaksi: Q Tyhjennä kaikki polttoaine säiliöstä bensiinille sopivaan astiaan. Käytä moottoria kunnes se pysähtyy.

POLTTOAINESÄILIÖN TULPPA

VAROITUS: Vuotava polttoainesäiliön tulppa on palonvaara ja se täytyy vaihtaa uuteen välittömästi. Polttoainesäiliön tulppa sisältää kestosuodattimen VIANHAKU JOS NÄMÄ RATKAISUT EIVÄT SELVITÄ ONGELMAA, OTA YHTEYTTÄ VALTUUTETTUUN HUOLTOLIIKKEESEESI. ONGELMA MAHDOLLINEN SYY RATKAISU 1.Ei kipinää.

1. Puhdista tai uusi sytytystulppa. Aseta paikalleen

sytytystulpan kipinäväli. Tarkista kohta sytytystulpan vaihto edeltä.

2. Paina imulaitetta kunnes pallo on täynnä polttoainetta.

Jos pallo ei täyty, varsinainen polttoaineen syöttöjärjestelmä on tukkeutunut. Ota yhteyttä valtuutettuun huoltoliikkeeseen. Jos imulaite täyttyy, moottori voi olla saanut liikaa polttoainetta. Siirry seuraavaan kohtaan.

3. Aseta käynnistysvipu KÄYNNISTYS-asentoon. Paina

kaasuliipaisinta ja vedä nuoraa toistuvasti kunnes moottori käynnistyy ja käy. HUOMAUTUS: Riippuen polttoaineen liikasaannin määrästä, voidaan tarvita nuoran lukuisia vetäisyjä

2. Ei polttoainetta.

Moottori ei käynnisty

3. Moottori on saanut liikaa

polttoainetta Moottori ei kiihdy täyteen nopeuteen Polttoaineen virtausongelma Purista kaasua ja vapauta se 5 kertaa moottorin käydessä.

Suomi (Alkuperäisten ohjeiden käännös) Moottori ei saavuta täyttä nopeutta ja muodostaa liikaa savua Moottori käynnistyy, käy, muttei käy joutokäyntiä Lanka ei jatku

1. Ilmansuodattimen sihti on

1. Puhdista ilmansuodattimen sihti.

Katso ilmansuodattimen sihdin puhdistus aiemmin tässä oppaassa.

2. Ota yhteyttä huoltoliikkeeseen.

3. Puhdista tai vaihda sytytystulppa uuteen. Aseta

paikalleen sytytystulpan kipinäväli. Tarkista kohta sytytystulpan vaihto edeltä.

2. Kipinäsuojan sihti on likainen.

3. Nokinen sytytystulppa.

Kaasuttimen joutokäyntinopeuden säätöruuvi tarvitsee säätöä. Käännä joutokäyntinopeuden säätö-ruuvia myötäpäivään lisätäksesi joutokäyntinopeutta.

1. Lanka on sulautunut itseensä.

2. Puolassa ei ole tarpeeksi

3. Lanka on kulunut liian

4. Lanka on sotkeutunut puolalla.

5. Moottorin vauhti on liian hidas.

1. Voitele lanka silikonispraylla.

2. Asenna enemmän lankaa. Tarkista soveltuva kohta

langan uusiminen aiemmin tässä oppaassa.

3. Vedä lankoja samaan aikaan kun vuoroin painat alas ja

vapautat puolanpitimen.

4. Poista lanka puolasta ja kelaa takaisin. Tarkista

soveltuva kohta langan uusiminen aiemmin tässä oppaassa.

5. Jatka siimaa täydellä kaasulla.

Puola pidin vaikeasti kääntyvä Ruuvin kierteet ovat likaiset tai vioittuneet. Puhdista kierteet ja voitele rasvalla jollei parannusta tapahdu, vaihda puolan pidin uuteen. Ruoho kietoutuu pääakselin rungon ja siimapään ympärille

1. Korkeaa ruohoa leikataan

2. Leikkuria käytetään hiljaisella

1. Leikkaa korkea ruoho kärjestä lähtien portaittain

estääksesi kietoutumisen.

2. Käytä leikkuria täydellä kaasulla.

Moottori savuttaa liikaa. Liikaa öljyä säiliössä. Tyhjennä säiliö ja täytä se uudelleen oikealla määrällä 10W-30 moottoriöljyä. Katso tämän oppaan käyttöosion kohta Moottoriöljyn lisääminen/tarkistaminen.

Tuotteesi käyttöön ja huoltoon liittyvissä kysymyksissä soita Ryobin palvelulinjalle. Tuotteesi on täysin testattu ennen tavarantoimitusta tyytyväisyytesi takaamiseksi.

Variklio nepavyksta paleisti

RAJOITETTU TAKUU (Alkuperäisten ohjeiden käännös) TTI takaa alkuperäiselle ostajalle tämän ulkotuotteen olevan virheetön materiaaliltaan tai laadultaan 2 vuoden ajan ostopäivästä lähtien ottaen huomioon alla olevat rajoitukset. Säilytä laskusi todisteena ostopäivästä. Tämä takuu on pätevä vain silloin kun tuotetta käytetään henkilökohtaiseen ja ei-kaupalliseen tarkoitukseen. Tämä takuu ei käsitä vauriota tai vastuuvelvollisuutta, joka on aiheutunut käyttäjän väärinkäytöstä, satunnaisesta tai tahallisesta teosta, epäasianmukaisesta käsittelystä ja käytöstä, käyttäjän laiminlyönnistä noudattaa käyttöohjeessa pääpiirteittäin esitettyjä toimintaohjeita, epäpätevän ammattilaisen korjausyritystä, valtuuttamatonta korjausta, muuttamista tai lisälaitteiden ja/tai kojeiden käyttöä, jota valtuutettu osapuoli ei nimenomaan ole suositellut. Tämä takuu ei käsitä hihnoja, harjoja, laukkuja, lamppuja tai mitään osia, jotka on vaihdettava tavallisen kulumisen vuoksi takuuaikana. Ellei sovellettavan lain mukaan ole erityisesti säädetty, tämä takuu ei koske kuljetuskustannuksia tai kulutustavaroita kuten sulakkeita. Tämä rajoitettu takuu on mitätön, jos tuotteen alkuperäiset tunnistamismerkinnät (tavaramerkki, sarjanumero yms.) on turmeltu, muutettu tai poistettu tai jos tuotetta ei ole ostettu valtuutetulta jälleenmyyjältä tai jos tuote on myyty ilman takeita tavaran laadusta ja/ tai kaikkine vikoineen. Kuuluen kaikkien sovellettavien paikallisten määräysten piiriin tämän rajoitetun takuun ehtoja voidaan soveltaa muiden takuiden asemasta sellaisenaan tai suoraan. Mikään muu vastaavaan tarkoitukseen sopiva takuu ei rajoita tätä takuuta. Tämä takuu on voimassa vain Euroopan unionissa, Australiassa ja Uudessa Seelannissa. Näiden alueiden ulkopuolella ota yhteyttä Homeliten valtuutettuun jälleenmyyjään ottaaksesi selville päteekö jokin muu takuu.

EC-SÄÄNNÖSTEN NOUDATTAMINEN (Alkuperäisten ohjeiden käännös) Valmistaja: Homelite Far East Co.,Ltd Osoite: 24/F, CDW building, 388 Castle Peak Road, Tsuan Wan, HongKong. Sen henkilön nimi ja osoite, jolla on lupa koota tekninen tiedosto: Nimi: Simon Del-Nevo (Ulkokäyttökoneiden osaston päällikkö) Osoite: Techtronic Industries Europe, Middle East and Africa, Medina House, Fieldhouse Lane, Marlow,Bucks, UK,SL7 1TB Ilmoitamme täten, että tuote Luokka ...............................................................................siimaleikkuri/ruohoraivuri Malli ................................................................................RBC430SBS/RBC430SES Sarjanumero .................................................................. Viittaa tuotteen nimikilpeen Valmistusvuosi ............................................................... Viittaa tuotteen nimikilpeen

noudattaa konedirektiivin (2006/42/EC) asianmukaisia edellytyksiä noudattaa seuraavien EC-direktiivien edellytyksiä: EMC-direktiivi (2004/108/EC), Meludirektiivi (2000/14/EC muunnettu direktiivillä 2005/88/EC) ja Kaasupäästödirektiivi (97/68/EC muunnettu direktiivillä 2002/88/EC, 2004/26/EC). Ilmoitamme edelleen, että olemme käyttäneet seuraavia eurooppalaisia yhdenmukaisia standardeja (osittain/lauseittain):

RBC430SBS RBC430SES Mitattu äänenteho 110 dB (A) 110 dB (A) Taattu äänenteho 110 dB (A) 110 dB (A) Säännösten noudattaminen tarkastettu direktiivin 2000/14/EC liitteen V mukaisesti Paikka, päiväys Hong Kong, 11.10.2009
