KASUTUSJUHEND RBC430SES RYOBI

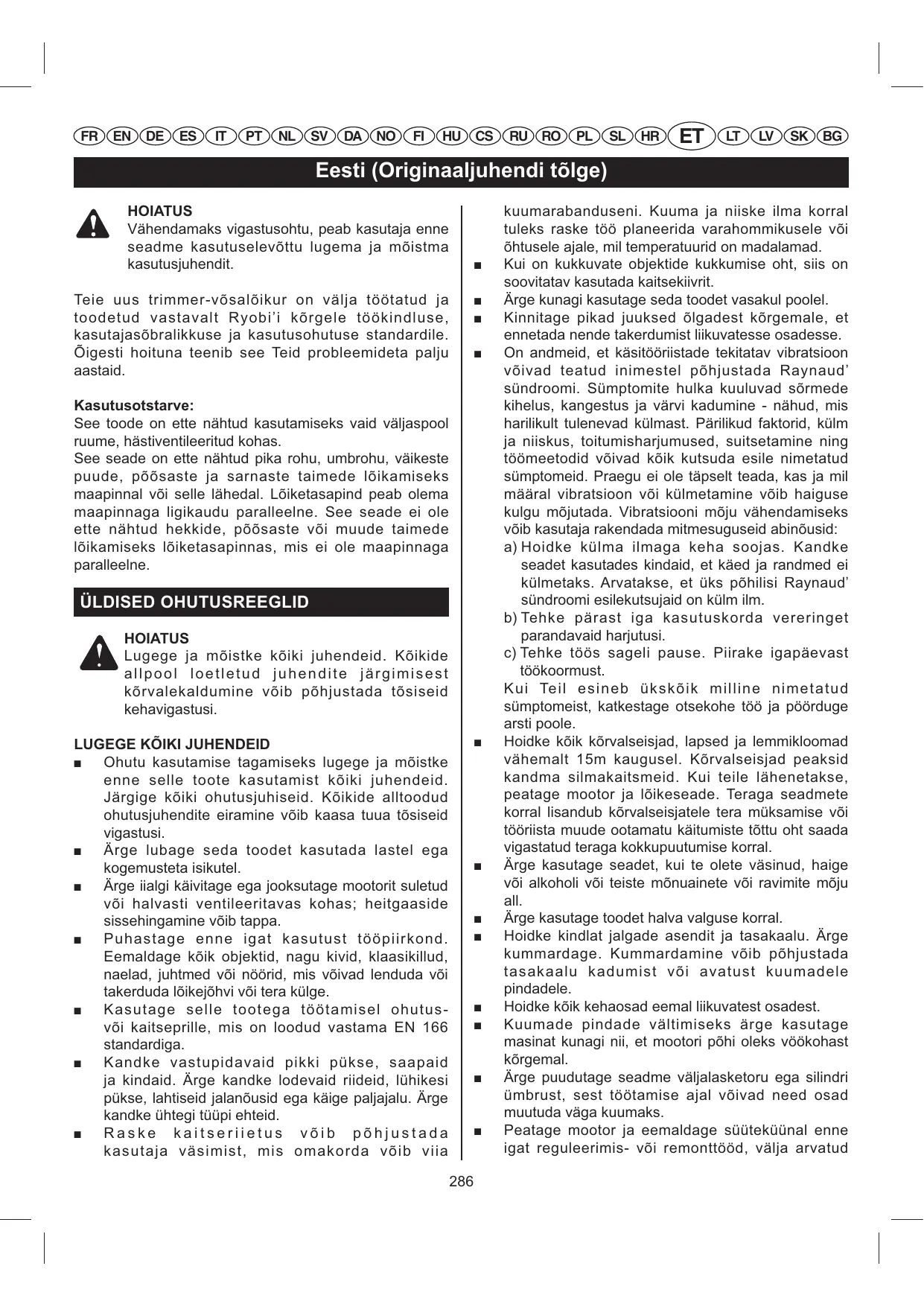

Eesti (Originaaljuhendi tõlge) HOIATUS Vähendamaks vigastusohtu, peab kasutaja enne seadme kasutuselevõttu lugema ja mõistma kasutusjuhendit.

Teie uus trimmer-võsalõikur on välja töötatud ja toodetud vastavalt Ryobi’i kõrgele töökindluse, kasutajasõbralikkuse ja kasutusohutuse standardile. Õigesti hoituna teenib see Teid probleemideta palju aastaid.

Kasutusotstarve: See toode on ette nähtud kasutamiseks vaid väljaspool ruume, hästiventileeritud kohas. See seade on ette nähtud pika rohu, umbrohu, väikeste puude, põõsaste ja sarnaste taimede lõikamiseks maapinnal või selle lähedal. Lõiketasapind peab olema maapinnaga ligikaudu paralleelne. See seade ei ole ette nähtud hekkide, põõsaste või muude taimede lõikamiseks lõiketasapinnas, mis ei ole maapinnaga paralleelne. ÜLDISED OHUTUSREEGLID HOIATUS Lugege ja mõistke kõiki juhendeid. Kõikide allpool loetletud juhendite järgimisest kõrvalekaldumine võib põhjustada tõsiseid kehavigastusi.

Ohutu kasutamise tagamiseks lugege ja mõistke enne selle toote kasutamist kõiki juhendeid. Järgige kõiki ohutusjuhiseid. Kõikide alltoodud ohutusjuhendite eiramine võib kaasa tuua tõsiseid vigastusi. Ärge lubage seda toodet kasutada lastel ega kogemusteta isikutel. Ärge iialgi käivitage ega jooksutage mootorit suletud või halvasti ventileeritavas kohas; heitgaaside sissehingamine võib tappa. Puhastage enne igat kasutust tööpiirkond. Eemaldage kõik objektid, nagu kivid, klaasikillud, naelad, juhtmed või nöörid, mis võivad lenduda või takerduda lõikejõhvi või tera külge. Kasutage selle tootega töötamisel ohutusvõi kaitseprille, mis on loodud vastama EN 166 standardiga. Kandke vastupidavaid pikki pükse, saapaid ja kindaid. Ärge kandke lodevaid riideid, lühikesi pükse, lahtiseid jalanõusid ega käige paljajalu. Ärge kandke ühtegi tüüpi ehteid. Raske kaitseriietus võib põhjustada kasutaja väsimist, mis omakorda võib viia

kuumarabanduseni. Kuuma ja niiske ilma korral tuleks raske töö planeerida varahommikusele või õhtusele ajale, mil temperatuurid on madalamad. Kui on kukkuvate objektide kukkumise oht, siis on soovitatav kasutada kaitsekiivrit. Ärge kunagi kasutage seda toodet vasakul poolel. Kinnitage pikad juuksed õlgadest kõrgemale, et ennetada nende takerdumist liikuvatesse osadesse. On andmeid, et käsitööriistade tekitatav vibratsioon võivad teatud inimestel põhjustada Raynaud’ sündroomi. Sümptomite hulka kuuluvad sõrmede kihelus, kangestus ja värvi kadumine - nähud, mis harilikult tulenevad külmast. Pärilikud faktorid, külm ja niiskus, toitumisharjumused, suitsetamine ning töömeetodid võivad kõik kutsuda esile nimetatud sümptomeid. Praegu ei ole täpselt teada, kas ja mil määral vibratsioon või külmetamine võib haiguse kulgu mõjutada. Vibratsiooni mõju vähendamiseks võib kasutaja rakendada mitmesuguseid abinõusid: a) Hoidke külma ilmaga keha soojas. Kandke seadet kasutades kindaid, et käed ja randmed ei külmetaks. Arvatakse, et üks põhilisi Raynaud’ sündroomi esilekutsujaid on külm ilm. b) Tehke pärast iga kasutuskorda vereringet parandavaid harjutusi. c) Tehke töös sageli pause. Piirake igapäevast töökoormust. Kui Teil esineb ükskõik milline nimetatud sümptomeist, katkestage otsekohe töö ja pöörduge arsti poole. Hoidke kõik kõrvalseisjad, lapsed ja lemmikloomad vähemalt 15m kaugusel. Kõrvalseisjad peaksid kandma silmakaitsmeid. Kui teile lähenetakse, peatage mootor ja lõikeseade. Teraga seadmete korral lisandub kõrvalseisjatele tera müksamise või tööriista muude ootamatu käitumiste tõttu oht saada vigastatud teraga kokkupuutumise korral. Ärge kasutage seadet, kui te olete väsinud, haige või alkoholi või teiste mõnuainete või ravimite mõju all. Ärge kasutage toodet halva valguse korral. Hoidke kindlat jalgade asendit ja tasakaalu. Ärge kummardage. Kummardamine võib põhjustada tasakaalu kadumist või avatust kuumadele pindadele. Hoidke kõik kehaosad eemal liikuvatest osadest. Kuumade pindade vältimiseks ärge kasutage masinat kunagi nii, et mootori põhi oleks vöökohast kõrgemal. Ärge puudutage seadme väljalasketoru ega silindri ümbrust, sest töötamise ajal võivad need osad muutuda väga kuumaks. Peatage mootor ja eemaldage süüteküünal enne igat reguleerimis- või remonttööd, välja arvatud

Eesti (Originaaljuhendi tõlge)

karburaatori reguleerimised. Kontrollige seadet enne igat kasutuskorda. Kontrollige lahtiste kinnituste, kütuselekete jne suhtes. Asendage enne kasutamist kõik kahjustunud osad. Lõikeseade ei tohiks tavapärase kasutamise ajal pöörelda tühikäigul. Lõikeseade võib pöörelda tühikäigul ainult karburaatori reguleerimise ajal. Hoiustage kütust bensiinile sobivas anumas. Pühkige ära iga kütusepritse. Enne mootori käivitamist liikuge tankimiskohast 10m kaugusele. Peale mootori peatamist eemaldage ettevaatlikult kütusekork ÄRGE SUITSETAGE kütuse paaki valamise ajal. Enne kütuse lisamist paaki või seadme hoiukohta viimist peatage mootor ja lubage sellel jahtuda. Enne seadme transportimist sõidukis lubage mootoril jahtuda, tühjendage kütusepaak ja kinnitage seade liikumise vastu. Kandke kaitsevarustust ja järgige kõiki ohutusjuhen deid. Siduriga varustatud seamete korral veenduge, et lõikeseade lõpetaks mootori tühikäigu korral pöörlemise. Kui seade on välja lülitatud, veenduge enne seadme maha asetamist, et lõikeseade oleks peatunud. See toode on mõeldud kodukasutajatele harvaks kasutamiseks ja teistele juhuslikele kasutajatele selliste üldiste tööde nagu kerge ja paksu taimestiku jne trimmimiseks. See ei ole mõeldud pikemaajaliseks kasutamiseks. Pikemad kasutusperioodid võivad põhjustada kasutaja kätele vibratsioonist tingitud vereringehäireid. Sellisel juhul on parem kasutada vibratsioonivastase omadusega seadet.

Trimmimise ajal säilitage mõlema käega kindel haare. Hoidke jõhvipeapea vöökohast allpool. Ärge lõigake kunagi maapinnast enam kui 75 cm kõrgusel oleva jõhvipeaga. See toode on mõeldud kodukasutajatele harvaks kasutamiseks ja teistele juhuslikele kasutajatele selliste üldiste tööde nagu kerge ja paksu taimestiku jne trimmimiseks. See ei ole mõeldud pikemaajaliseks kasutamiseks. Pikemad kasutusperioodid võivad põhjustada kasutaja kätele vibratsioonist tingitud vereringehäireid. Sellisel juhul on parem kasutada vibratsioonivastase omadusega trimmerit. Kontrollige enne kasutamist. Asendage kahjustunud osad. Veenduge, et kinnitid oleksid omadel kohtadel ja lukustunud. Kontrollige kütuselekete suhtes. Asendage mõranenud, täketega või muul viisil kahjustunud jõhvipea. Veenduge, et jõhvipea oleks sobivalt paigaldatud ja turvaliselt kinnitatud. Selle eiramine võib põhjustada tõsiseid vigastusi. Veenduge, et kõik kaitsed, rihmad, deflektorid ja käepidemed oleksid sobivalt ja turvaliselt kinnitatud. Kasutage lõikepeas ainult tootja asendusjõhvi. Ärge kasutage ühtegi teist lõikeseadet. Sellele trimmerile mõne muu kaubamärgiga asendusjõhvi või lõikepea paigaldamine võib kaasa tuua tõsiseid vigastusi. Ärge kasutage kunagi, näiteks juhet, trossi, mis võivad murduda ja seetõttu ohtlikult lennelda. Ärge kasutage kunagi seadet ilma paigaldamata ja heas seisukorras kaitsekilbita.

Pärast mootori seiskamist hoidke pöörlevaid lõiketerasid peatumiseni tihedas rohus või pehmes umbrohus. Ärge töötage masinaga ilma, et terakaitse on kindlalt oma kohale kinnitatud ja heas seisundis. Lõiketerade paigaldamisel ja mahavõtmisel kasutage tugevaid töökindaid. Alati seisake mootor ja eemaldage süüteküünla juhe, enne kui teralt eemaldate ettesattunud või kinni kiilunud takistust ning siis kui eemaldate või paigaldate lõiketera. Ärge püüdke pöörlevat lõiketera puudutada või mingil moel peatada. Vabakäigul pöörlev tera võib põhjustada vigastusi ka pärast mootori seiskamist või päästiklüliti vabastamist. Hoidke seadet nõutud asendis kuni tera on pöörlemise täielikult lõpetanud. Vigastatud lõiketera tuleb igal juhul asendada. Alati enne kasutamist veenduge, et tera on nõuetekohaselt paigaldatud ja kindlalt kinnitatud. Kasutage vaid tootja poolt tarnitud TRI-ARC lõiketera, mis on ette nähtud kasutamiseks selle võsalõikajaga. Ärge kasutage mingit muud lõiketera. TRI-ARC lõiketera sobib ainult pehme umbrohu ja väätide lõikamiseks. Ärge kasutage ühelgi muul otstarbel. Ärge kasutage TRI-ARC lõiketera puitunud harude lõikamiseks. Seadme kasutamisel lõiketeraga olge äärmiselt ettevaatlik. Kui tera põrkub millegi vastu, mida ta ei suuda läbi lõigata, siis tekkib põrkumisreaktsioon. Selline kokkupuude võib põhjustada lõiketera viivitamatu seiskumise ja seade võib ootamatult põrkuda objektist mille vastu see löögi sai. See reaktsioon võib olla nii tugev, et kasutaja kaotab seadme üle kontrolli. Tagasilöök võib ilmneda ilma hoiatamata kui lõiketera rebeneb, seiskub või kinni jääb. See võib suurema tõenäosusega ilmneda kohtades, kus mahalõigatavat materjali

Eesti (Originaaljuhendi tõlge)

on raske näha. Lõikamise kergendamiseks ja ohutuse tagamiseks tuleb umbrohtu lõigata paremalt vasakule. Juhul, kui on oodata ettearvamatuid objekte või kändusid, siis võib nimetatud tööviis minimeerida vastulöögi reaktsiooni. Ärge kunagi lõigake materjali, mille läbimõõt on üle 13 mm. Kandke võsalõikaja kasutamisel alati õlarihmasid ja reguleerige need mugavasse tööasendisse. Lõiketeraga lõikamisel hoidke mõlemast käepidemest kindlalt kinni. Hoidke lõiketera oma kehast eemal ja allpool vööd. Ärge mingil juhul tõstke teraga võsalõikajat kõrgemale kui 75 cm. Enne seadme hoiulepanekut või transportimise alustamist katke lõiketera selleks ettenähtud kaitsekattega. Võtke kaitsekate enne seadme kasutamist maha. Kui seda ei eemaldata, paiskub terakaitse lõiketera pöörlema hakkamisel välja. Kontrollige seade enne kasutamist üle. Asendage vigastatud osad. Veenduge, et kinnitid on oma kohtadel ja piisavalt kinnitatud. Kontrollige, kas on lekkeid.

Kui lõiketera on pragunenud, kildunud või mingil muul viisil vigastatud, siis tuleb see asendada. Enne kasutamist veenduge, et tera on õigesti paigaldatud ja kindlalt kinnitatud. Selle nõude eiramine võib põhjustada tõsiseid vigastusi. Veenduge, et kõik kaitsed, rihmad, suunajad ja käepidemed on õigesti ja ohutult kinnitatud. Kasutage ainult tootja varuosadena tarnitud lõiketerasid. Ärge kasutage mingit muud lõiketera. Muude kaubamärkidega lõiketerade või lõikepea paigaldamine võib põhjustada raske kehavigastuse. Ärge mingil juhul kasutage traati või trossi, mis võivad murduda ja olla väljapaikumisel ohtlikud. Enne tankimist lülitage mootor alati välja. Ärge mingil juhul tankige siis kui mootor töötab või on kuum. Enne mootori käivitamist minge tankimiskohast vähemalt 10 meetri kaugusele. Pühkige ära kogu mahasattunud kütus. ÄRGE SUITSETAGE. Selle hoiatuse eiramine võib põhjustada tõsiseid vigastusi. SÜMBOLID Sellel tootel võidakse kasutada mõningaid järgnevatest sümbolitest. Palun uurige neid ja õppige nende tähendusi. Nende sümbolite õige tõlgendamine võimaldab teil kasutada seda toodet paremini ja ohutumalt. SÜMBOL NIMETUS SELETUS Ohutusalane hoiatus Teie ohutust puudutavad ettevaatusabinõud. Lugege kasutusjuhendit Vigastusohu vähendamiseks peab kasutaja enne selle toote kasutamist lugema ja mõistma kasutusjuhendit. Kandke kaitseprille ja kõrvaklappe Kandke selle seadme kasutamisel silmakaitsmeid, mis on märgistatud vastama EN 166 standardile ja kõrvaklappe. Hoidke kõrvalseisjad eemal Hoidke kõik kõrvalseisjad vähemalt 15m kaugusel. Rikošett Lenduvad objektid võivad rikošettida ja põhjustada tõsiseid vigastusi või kahjustusi varale. Terata Ärge paigaldage ega kasutage ühtegi tüüpi tera tootega, millel on see sümbol. Tri-Arc tera Tri-Arc tera sobib kasutamiseks selle seadmega ning on sobiv kiuliste umbrohtude ja väätide lõikamiseks. Ärge kasutage hammastatud Käesolev seade ei ole mõeldud kasutamiseks hammastatud lõiketeri lõiketeradega. Pöörlemiskiirus Võlli pöörlemissuund ja maksimaalne kiirus lõiketarviku jaoks. Jalanõud Kandke selle seadme kasutamisel mittelibisevaid jalanõusid.

Eesti (Originaaljuhendi tõlge) Kindad Kandke libisemist vältivaid tugevaid kindaid. Ärge suitsetage Ärge suitsetage kütusepaagi täitmise ajal. Bensiin Kasutage pliivaba mootorsõidukite bensiini oktaanarvuga 91 ([R+M]/2) või enam. Õli Kasuta sünteetilist kahetaktilist jahutahud mootori õli. Lüliti Toitelüliti I = ON käivitamiseks O = OFF to Stop Vastab kõigile eeskirjadele EL-i liikmesriigis, kus toode on ostetud. Käitamisasend

Käivituse/õhuklapi asend

Ärge vajutage päästikuid

SEADKE käivitushoob asendisse „START” TÕMMAKE starterinöörist seni kui mootor käivitub SEADKE käivitushoob tagasi käiguasendisse „RUN”. Märkus. Kui mootor seiskub, hoidke käivitushooba käiguasendis „RUN” ja tõmmake starteri käepidemest kuni mootor käivitub Vajutage käigu kiirendamiseks seguklapi hoovale Lülitage mootori lüliti asendisse „O” Järgnevad märguandesõnad ja tähendused on mõeldud selle toote kasutamisega seotud riskitasemete kirjeldamiseks. VSÜMBOL SIGNAALSÕNA OHT: TÄHENDUS Viitab kohe tekkivale ohtlikule situatsioonile, mis, kui ei väldita, lõpeb surma või tõsise vigastusega. HOIATUS: Viitab võimalikule ohtlikule situatsioonile, mis, kui ei väldita, võib lõppeda surma või tõsise vigastusega. ETTEVAATUST: Viitab võimalikule ohtlikule situatsioonile, mis, kui ei väldita, võib lõppeda väiksemate või keskmiste vigastusega. ETTEVAATUST: (Ilma ohutussümbolita) Viitab olukorrale, mis võib põhjustada kahjustusi varale.

Eesti (Originaaljuhendi tõlge)

11 . Tagasitõmbenöör 12 . Gaasipäästik

22.Pro cut ‚™ Jõhvipea HOOLDUS Hooldamine nõuab ülimat korrashoidu ja teadmisi ning tuleks teostada ainult kvalifitseeritud hooldustehnikute poolt. Hoolduseks soovitame me viia toote remontimiseks lähimasse VOLITATUD TEENINDUSKESKUSESSE. Kui hooldate, kasutage ainult identseid varuosi. HOIATUS: Tõsise enesevigastamise vältimiseks ärge üritage kasutada seda toodet enne, kui olete põhjalikult läbi lugenud ja täielikult mõistnud kasutusjuhendit. Ärge kasutage seda toodet kui te ei mõista kasutusjuhendis olevaid hoiatusi ja juhendeid. Helistage abi saamiseks Ryobi klienditeenindusse. Joonis 2 23 . Lukk

25 . Mootoripea (ülemine) varreosa

26. Positsioneerimisauk

HOIATUS: Iga elektrilise seadme kasutamine võib põhjustada võõrobjektide lendumist teie silmadesse, mis omakorda võib põhjustada mitmeid kahjustusi silmale. Enne elektrilise tööriistaga töötamise alustamist kandke alati ohutusprille, küljekaitsmetega kaitseprille või vajadusel kogu nägu katvat maski. Me soovitame prillide või küljekaitsmetega kaitseprillide peal kasutada laia nägevusulatusega kaitsemaski. Kandke alati silmakaitsmeid, mis on märgitud vastama EN 166 standardiga. Joonis 3

27. Lisaseadise riputi auk alumiste noolte lukustusnupu

28. Ava alumisel poolel

33. Hoidetihvti tööriist

HOIDKE NEED JUHENDID ALLES

SISSEJUHATUS Sellel tootel on palju omadusi, mis muudavad selle kasutamise meeldivaks ja nauditavaks. Ohutus, suutlikkus ja kasutuskindlus on selle toote disaini puhul kõrgeima prioriteediga, mis teeb selle hooldamise ja kasutamise lihtsaks. Joonis 10

38. Trimmeri jõhvilõikuri tera

JOONISTE KIRJELDUS Joonis 12

Joonis 15 42 . Tühikäigu kiiruse kruvi Joonis 21 43 . Filtrisõel

Eesti (Originaaljuhendi tõlge)

45. Õlikork/-mõõtevarras

27. Ava alumisel poolel

60. Jõhvtrimmeri pea

32. Hoidetihvti tööriist

37. Trimmeri jõhvilõikuri tera

11 . Tagasitõmbenöör 12 . Gaasipäästik

Joonis 15 41 . Tühikäigu kiiruse kruvi Joonis 19 42 . Filtrisõel

44. Õlikork/-mõõtevarras

Eesti (Originaaljuhendi tõlge)

55. Jõhvtrimmeri pea

Vt. joonist 2. HOIATUS: Ärge kunagi paigaldage, eemaldage ega reguleerige ühtegi osa ajal, mil mootorpea töötab. Mootori töölejätmine võib põhjustada tõsiseid vigastusi. Joonis 21

Lisaseadis ühendatakse mootorpea varreosaga ühendusmuhvi abil. Vabastage mootorpea varreosa muhvil olev tiibkruvi ja eemaldage lisaseadiselt otsakork. Lükake lisaseadise varrel olev nupp sisse. Joondage nupp mootorpea muhvil oleva süvendiga ning libistage kaks varreosa kokku. Pöörake lisaseadist kuni nupp lukustub oma positsioneerimisauku. Joonis 16

MÄRKUS: Kui nupp ei vabane oma positsioneerimisaugus täielikult, ei ole varreosad lukustunud oma kohale. Keerake kergelt küljelt-küljele kuni nupp lukustub oma kohale. Kinnitage mutter korralikult. KOKKUPANEK LAHTIPAKKIMINE See toode nõuab kokkupanekut. Eemaldage ettevaatlikult karbist tööriist ja kõik lisad. Veenduge, et kõik pakendi loetelus toodud detailid oleksid olemas. Uurige tööriista põhjalikult, et veenduda tarne ajal tekkida võinud mõrade või kahjude puudumises. Ärge visake pakkematerjali ära enne, kui te olete seda põhjalikult uurinud ja tööriista rahuldavalt kasutanud. Kui mõni osa on kahjustunud või puudu, ärge kasutage seda seadet kuni vastav osa on asendatud. HOIATUS: Veenduge enne masina kasutamist, et tiibkruvi oleks täielikult kinnitatud; kontrollige seda kasutamise ajal tõsise õnnetuse vältimiseks perioodiliselt.

LISASEADISE EEMALDAMINE MOOTORPEALT

Lisaseadise eemaldamiseks või muutmiseks: Vabastage tiibkruvi. Vajutage nupp sisse ja keerake eemaldamiseks varreosasid ja eraldage otsad. HOIATUS: Kui mõni osa on kahjustunud või puudu, ärge kasutage seda seadet enne, kui vastav osa on asendatud. Selle hoiatuse eiramine võib põhjustada teile tõsiseid vigastusi. RIPUTUSOTSIKU PAIGALDAMINE Vt. joonist 3. Lisaseadise hoiukohas riputamiseks on kaks võimalust. Riputusotsiku kasutamiseks lükake sisse nupp ja asetage riputusotsik alumise lisaseadise varreosa otsa. Keerake kergelt riputusotsikut küljelt-küljele kuni nupp lukustub oma kohale. Teist lisaseadise varrel olevat auku saab samuti riputamiseks kasutada. HOIATUS: Ärge üritage seda seadet ümber ehitada ega luua lisaseadmeid, mida pole soovitatud selle tootega koos kasutada. Iga selline muutmine või ümberehitus on väärkasutamine ja võib põhjustada tõsise olukorra ja viia võimaliku tõsise vigastuseni.

EESMISE KÄEPIDEME PAIGALDAMINE

Vt. joonist 4. RBC430SES Paigaldage eesmine käepide mootoriga varreosa pealmisele poolele nii, et kaitsepiire oleks samal poolel, kus tagasitõmbenöör (võrrelge tootepiltidega joonistelehel või karbil). „ Pange klamber oma kohale tagasi. „ Ühitage kruvi eesmise käepideme kruviavaga. „ Keerake poldid tugevasti kinni. HOIATUS: Soovimatu käivitumise, mis võib kaasa tuua tõsiseid vigastusi, ennetamiseks eemaldage alati mootori süüteküünla juhe süüteküünlalt ning eemaldage osade kokkupanekul akuplokk.

Eesti (Originaaljuhendi tõlge) RBC430SBS MÄRKUS: Gaasipäästik tuleb paigaldada kasutajast paremale poolele. Eemaldage lukusti (pos 28). Asetage käepide võllikattel olevasse klambrisse. „ Hoidke kinni stantsitud klambrist ja juhtige poldid klambri sisse. „ Reguleerige käepide mugavasse püstasendisse välja, et saavutada piisav kontroll seadme üle. „ Keerake juhtrauda kinnitavad poldid stantsitud lehtvõtmega tugevasti kinni.

KAITSEKILBI PAIGALDAMINE Vt. joonist 5. Kinnitage terakaitse kinnitustoendisse; paigaldage paigaldustoendi kohalt neli kruvi läbi terakaitse ja keermetega kinnitusplaatidesse. Kinnitage neli kruvi kasutades kaasasolevat mutrivõtit. MÄRKUS: Kui kasutate jõhvipead, tuleb terakaitse külge kinnitada kaitsekilp. „ Kinnitage rohusuunaja lõikeketta suunajale, ühitades selleks kolm rohusuunaja polti lõikeketta suunajal olevate poldiavadega. „ Keerake kinni kolm polti ja pingutage need komplektis oleva mutrivõtmega.

Pange jõhvtrimmeri pea veovõlli varrele. Veenduge, et jõhvtrimmeri pea on oma kohale täielikult kinnitatud. Keerake kuuskantpeaga polt veovõlli varre avasse, kasutades pingutamiseks nupus olevat kuuskantava. MÄRKUS. Kasutage kinnikeeramiseks vaid nuppu. Muude tööriistadega kinnikeeramisel võite poldi üle pingutada ja sellega jõhvtrimmeri pead vigastada. Pange jõhvtrimmeri peasse tagasi vedru ja suruge see oma pessa sisse. Pange pool oma kohale tagasi. Jõhvtrimmeril RLT430SES, millel on painutatud varrega tööorgan, tuleb pool paigaldada nii, et tekst "This side out for curved shaft" on nähtav. Sirge võlliga tööorgani kasutamisel peab "Reel Easy"-lõikepea kasutamisel olema nähtav tekst “This side out for straight shaft”. Pange nupp poolile tagasi. Pange oma kohale tagasi trimmerpea kaas, ühitades sealjuures lukustid jõhvtrimmeri pea väljalõigetega. Suruge kaas ja jõhvtrimmeri pea kokku kuni lukustid klõpsavad kindlalt oma kohale. Pange jõhv sisse nagu kirjeldatud käesoleva kasutusjuhendi järgmises osas. ÕLARIHMA PAIGALDAMINE Vt. joonist 6. MÄRKUS: Kasutage alati oma võsalõikuriga õlarihma/ rakmeid. HOIATUS Alati seisake mootor ja eemaldage süüteküünla otsik enne igat reguleerimistööd, nagu lõikepea vahetamine; see vähendab tõsise enesevigastamise ohtu. RBC430SES Õlarihma paigaldamiseks järgige neid samme. Ühendage õlarihma fiksaator riputustoendisse. Reguleerige rihm sobivasse asendisse.

"REEL EASY"-JÕHVIPEA PAIGALDAMINE

Vt joonist 6 „ Avage "Reel Easy"-jõhvtrimmeri pea vajutades selleks külgedel olevatele lukustitele. „ Võtke maha trimmerpea kaas, nupp, pool ja pange need kõrvale. RBC430SBS Õlarihma paigaldamiseks järgige neid samme. Ühendage õlarakme fiksaator riputisse. Reguleerige rihm sobivasse asendisse. OMADUSED RBC430SES RBC430SBS Mootori töömaht 30 cm³ 30 cm³ Lõikediameeter 18 in / 457 mm 18 in / 457 mm Jõhvi läbimõõt

Tera tüüp Kaal (ilma kütuseta, jõhvipeaga)

Eesti (Originaaljuhendi tõlge) Kaal (kütuseta, terapeaga)

Mahtuvus (kütusepaak) 350 cm³ 350 cm³ Optimaalne: 65 cm³ Maks: 125 cm³ Optimaalne: 65 cm³ Maks: 125 cm³

Töövõlli maksimaalne pöörlemissagedus 10000/min 10000/min Mootori kiirus (pöörlemissagedus) soovitusliku maksimaalse töövõlli pöörlemissageduse juures 12000/min 12000/min 3000-3600/min 3000-3600/min

640 g/kW.h 640 g/kW.h Vibratsioonitase tühikäigul (Real Easy jõhvpea) - Eesmine käepide/ vasak käepide (m/s²) - Tagumine käepide/ parem käepide (m/s²)

Vibratsioonitase töökäigul (Real Easy jõhvpea) - Eesmine käepide/ vasak käepide (m/s²) - Tagumine käepide/ parem käepide (m/s²)

Vibratsioonitase töökäigul (Trimmer-Pro cut II jõhvpea) - Eesmine käepide/ vasak käepide (m/s²) - Tagumine käepide/ parem käepide (m/s²)

Vibratsioonitase tühikäigul (Trimmer-Pro cut II jõhvpea) - Eesmine käepide/ vasak käepide (m/s²) - Tagumine käepide/ parem käepide (m/s²)

Vibratsioonitase tühikäigul (võsalõikur) - Eesmine käepide/ vasak käepide (m/s²) - Tagumine käepide/ parem käepide (m/s²)

Vibratsioonitase töökäigul (võsalõikur) - Eesmine käepide/ vasak käepide (m/s²) - Tagumine käepide/ parem käepide (m/s²)

Helirõhu tase kasutaja kõrvade kõrgusel (vastavalt standardile EN ISO 22868) dB (A) 103 ,K=3 103 ,K=3 Helivõimsuse tase (vastavalt standardile EN ISO 22868) dB (A) 110 ,K=3 110 ,K=3 Maht (õlipaak) Maksimaalne mootori võimsus (ISO8893 vastavuses) Mootori kiirus (pöörlemissagedus) tühikäigul Kütusetarbimine (ISO8893 vastavuses) mootori maksimaalse võimsuse juures Spetsiifiline kütusetarbimine (ISO8893 vastavuses) mootori maksimaalse võimsuse juures

Eesti (Originaaljuhendi tõlge)

TUNDKE OMA JÕHVIGA TRIMMERIT

Vt. joonist 1. Selle toote ohutu kasutamine nõuab tööriista teabe ja selle kasutusjuhendi mõistmist ja ka projekti, millel töötate, tundmist. Enne selle toote kasutamist tutvuge kõikide tööfunktsioonide ja ohutusreeglitega.

Paigaldage koheselt kütusekork ja kinnitage kätega. Pühkige ära iga kütusepritse. MÄRKUS: On tavapärane, et mootor eritab suitsu esimesel kasutuskorral ja selle järel. HOIATUS: Lülitage alati enne kütuse lisamist mootor välja. Ärge lisage kunagi masinasse kütust töötava või kuuma mootori korral. Enne mootori käivitamist liikuge tankimiskohast vähemalt 10m kaugusele. Ärge suitsetage! Selle hoiatuse eiramine võib põhjustada teile tõsiseid vigastusi PRO CUT IITM JÕHVPEA JA REEL EASY JÕHVPEA Võsalõikuri komplektis on kaks lisalõikepead. KAITSEKILP Trimmeriga on kaasas kaitsekilp, mis kaitseb teid lendava prahi eest.

HAPNIKUGA RIKASTATUD KÜTUSED

Mõned tavapärased bensiinid on segatud alkoholi või mõne muu ainega. Seda tüüpi bensiini nimetatakse ühiselt hapnikuga rikastatud kütuseks. Kui kasutate hapnikuga rikastatud kütust, veenduge, et see oleks pliivaba ning vastaks minimaalsetele oktaanarvunõuetele. Enne hapnikuga rikastatud kütuse kasutamist üritage välja selgitada selle sisu. Mõned piirkonnad nõuavad, et info oleks esitatud pumbal. Järgnevad on EPA poolt heakskiidetud hapnikuga rikastamise protsendid: Etanool (etüülalkohol või teraviljapiiritus) 10% mahust. Te võite kasutada bensiini, mis sisaldab oma mahust kuni 10% etanooli. Bensiin, mis sisaldab etanooli, võib olla märgistatud nimega “Gasohol”. Ärge kasutage 85 kütust. MTBE (metüültertsiaarbutüüleeter) 15% mahust. Te võite kasutada bensiini, mis sisaldab oma mahust kuni 15% MTBE-d. Metanool (metüülalkohol või puupiiritus) 5% mahust. Te võite kasutada bensiini, mis sisaldab oma mahust kuni 5 % metanooli seni,a kuni selles on kütusesüsteemi kaitsvad kaasaineid ja korrosioonivastased ained. Bensiin, mis sisaldab oma mahust enam kui 5% ulatuses metanooli, võib põhjustada probleeme käivitusega ja/või jõudlusega. See võib kahjustada ka toote metallist, kummist ja plastikust osi ning kütusesüsteemi. Kui te märkate soovimatuid ilminguid, vahetage oma bensiinijaama või valige teine bensiini mark. MÄRKUS: Garantii ei kata kütusesüsteemi kahjusid ega jõudluseprobleeme, mille on tinginud eelpoolmainitust suurema mahuprotsendiga hapnikuga rikastatud kütuste kasutamine. ÕLARIHM Võsalõikuril on õlarihm, mis aitab seadet hoida.

ÜLESSE PAIGALDATUD MOOTOR

Ülemisse otsa paigaldatud mootor parandab tasakaalu ja on eemal lõikepiirkonna tolmust ja jääkidest. KASUTAMINE HOIATUS: Ärge lubage sellel, et tunnete seda toodet, muuta teid hooletuks. Pidage meeles, et hetkeline hooletus, võib olla piisav tõsise vigastuse tekitamiseks. HOIATUS: Kandke elektritööriistadega töötamisel küljekaitsmetega ohutus- või kaitseprille. Selle eiramine võib tähendada, et objektid võivad sattuda teile silma põhjustades võimalikku tõsist vigastust. HOIATUS: Ärge kasutage lisaseadmeid ega lisandeid, mida pole selle toote tootja soovitanud. Soovitamata lisaseadmete ja lisandite kasutamine võib põhjustada tõsist enese vigastamist. HOIATUS: Hoiduge heitgaaside eest.

TRIMMERI KÜTUSEPAAGI TÄITMINE

Saastumise vältimiseks puhastage kütusekorgi ümber olev piirkond. Avage ettevaatlikult kütusekork. Asetage kork puhtale pinnale. Valage ettevaatlikult kütusesegu kütusepaaki. Vältige mööda valamist. Puhastage ja kontrollige enne kütusekorgi tagasi asetamist tihendit.

MOOTORI MÄÄRDE LISAMINE/KONTROLLIMINE

Vt joonis 17 RBC430SES Vt joonis 20 RBC430SBS Mootori määrdel on suur tähtsus mootori suutlikkuses ja elueas. Üldiselt on soovitatav kõikidel temperatuuridel kasutada SAE 10W-30 määret. Kasutage alati 4-taktilise mootori määret, mis vastab nõuetele või ületab neid.

Eesti (Originaaljuhendi tõlge) MÄRKUS: Mitte detergentõlid või 2-tsüklilise mootori määrded kahjustavad mootorit ja neid ei tohiks kasutada. Mootori määrde lisamiseks: Eemaldage kaasasolevalt määrdepudelilt kork ja tihend. Keerake lahti õlikork/mõõtevarras ja eemaldage see. Kasutades kaasasolevat lehtrit lisage terve pudelitäis mootori määret õli täiteavasse. Paigaldage tagasi õlikork/mõõtevarras ja kinnitage see. Mootori määrde taseme kontrollimine: Seadme mootor tasasele pinnale. Pühkige mõõtevarras puhtaks ja asetage see tagasi auku; ärge keerake. Eemaldage mõõtevarras ja kontrollige määrdetaset. Õlitase peaks olema mõõtevarda viirutatud ala sees. Kui tase on madal, lisage määret kuni vedeliku tase tõuseb mõõtevarda viirutatud ala ülemise osani. Paigaldage tagasi õlikork/mõõtevarras ja kinnitage see. põhjustada põletusi ja/või tõsiseid vigastusi.

NÕUANDED LÕIKAMISEKS

VÕSALÕIKURIGA TÖÖTAMINE

Vt. jooniseid 8. 7a. 7b RBC430SES Hoidke võsalõikurit nii, et teie parem käsi oleks tagumisel käepidemel ja vasak käsi “J” käepidemel. Hoidke kasutamise ajal mõlema käega kindlat haaret. Võsalõikurit tuleks hoida mugavas asendis, kus tagumine käepide oleks umbes puusakõrgusel. Säilitage haaret ja mõlema jalaga tasakaalu. Asetsege nii, et te ei kaotaks lõiketera reaktsioonist tekkiva tagasilöögi tõttu tasakaalu. Kohandage õlarihma võsalõikuri viimiseks mugavasse tööasendisse ning tagage, et õlarihm vähendaks kasutaja teraga kokkupuutumise ohtu. RBC430SBS Hoidke võsalõikurit nii, et teie parem käsi oleks päästikkäepidemel ja vasak käsi vasakul käepidemel. Hoidke kasutamise ajal mõlema käega kindlat haaret. Võsalõikurit tuleks hoida mugavas asendis, kus päästikkäepide oleks umbes puusakõrgusel. Säilitage haaret ja mõlema jalaga tasakaalu. Asetsege nii, et te ei kaotaks lõiketera reaktsioonist tekkiva tagasilöögi tõttu tasakaalu. Kohandage õlarihma võsalõikuri viimiseks mugavasse tööasendisse ning tagage, et õlarihm vähendaks kasutaja teraga kokkupuutumise ohtu. ETTEVAATUST: Ärge täitke üle. Karteri ületäitmine võib põhjustada üleliigset suitsu ja mootori kahjustumist TRIMMERI KASUTAMINE Vt joonis 8.7a.7b RBC430SES HOIATUS: Hoidke seadet alati kasutaja paremal poolel. Seadme vasakul poolel kasutamine võimaldab kasutaja kokkupuudet kuumade pindadega ja võib põhjustada tõsiseid põletusi. Hoidke trimmerit nii, et teie parem käsi oleks tagumisel käepidemel ja vasak käsi eesmisel käepidemel. Hoidke kasutamise ajal mõlema käega kindlat haaret. Trimmerit tuleks hoida mugavas asendis, kus tagumine käepide oleks umbes puusakõrgusel. See ennetab muru takerdumise võlli ja jõhvipea vahele, mis võib tänu ülekuumenemisele põhjustada kahjustusi. Juhul kui muru keerdub ümber jõhvipea, PEATAGE MOOTOR, ühendage lahti süüteküünla juhe ning eemaldage muru.

Rakendage selle seadmega koos tera kasutades ülimat ettevaatlikkust. Tera tõuge on reaktsioon, mis võib ilmneda siis, kui pöörlev tera puutub kokku millegagi, mida ei saa lõigata. Selline kokkupuude võib põhjustada tera kohest seiskumist ning äkilist seadme “tõukamist” eemale tabatud objektist. See reaktsioon võib olla piisavalt äkiline, et põhjustada kontrolli kaotamist seadme üle. Tera tõuge võib ilmneda ilma igasuguse hoiatuseta, kui tera jääb kinni, seiskub või takerdub. Seda võib juhtuda piirkonnas, kus on raske märgata lõigatavat materjali. Lihtsamaks ja ohutumaks lõikamiseks lähenege võsalõikuriga lõigatavale umbrohule paremalt vasakule. Ootamatu objekti või puiste kändude ilmnemise korral, võib see meede minimaliseerida tera tõuget. HOIATUS: Hoidke alati trimmer kehast eemal hoides vahemaad keha ja toote vahel. Iga kontakt mootori kattega või jõhvtrimmeri lõikepeaga võib HOIATUS Ärge kasutage masinat kunagi nii, et mootori põhi oleks vöökohast kõrgemal, et vältida põletusi kuumade pindade tõttu. HOIATUS: Ärge kasutage masinat kunagi nii, et mootori põhi oleks vöökohast kõrgemal, et vältida põletusi kuumade pindade tõttu.

Eesti (Originaaljuhendi tõlge) TRI-ARC® TERA Tri-Arc® tera on sobiv ainult paksu umbrohu ja puiste varte lõikamiseks. Kui tera muutub nüriks, saab seda tera eluea pikendamiseks ümber pöörata. Ärge teritage Tri-Arc® tera. Märkus: Kui teil on mootori käivitamisega raskusi, siis lugege kasutusjuhendi rikkeotsingu osa. Esimene käivitamine pärast ostmist võib olla raskem kui edasine käivitamine. Asetage trimmer tugevale ja tasasele pinnale. Lülitage mootori lüliti asendisse „I”. KÜTUSE ETTEANNE – vajutage aeglaselt 10 korda kütuse etteande kuplile. SEADKE käivitushoob asendisse „START”. TÕMMAKE starterinöörist seni kui mootor käivitub. SEADKE käivitushoob tagasi käiguasendisse „RUN”. Märkus: Kui mootor seiskub, hoidke käivitushooba käiguasendis „RUN” ja tõmmake starteri käepidemest kuni mootor käivitub. Vajutage käigu kiirendamiseks seguklapi hoovale.

LÕIKAMISTEHNIKA - TERA

HOIATUS Ohutu töötamise tagamiseks tuleb terasid kasutades olla ülimalt ettevaatlik. Tera ohutu kasutamise kohta lugege ohutusteavet selle kasutusjuhendi peatükist Võsalõikuri ja tera kasutamise spetsiifilised ohutusreeglid. Hoidke võsalõikurit kasutamise ajal oma mõlema käega enda paremal poolel. Kasutage mõlemal käepidemel tugevat haaret. Säilitage haaret ja mõlema jalaga tasakaalu. Asetsege nii, et te ei kaotaks lõiketera reaktsioonist tekkiva tagasilöögi tõttu tasakaalu. Vt. jooniseid 7 - 8. Vältige kuumasid pindu hoides alati tööriista oma kehast eemal. (Õiget tööasendit on näidatud joonisel 9.) Hoide võsalõikur kaldu lõigatava ala suunas; see on kõige parem lõikamisviis. Trimmer lõikab kui seadet liigutada vasakult paremale. See väldib jääkide lendumist kasutaja suunas. Vältige lõikamist joonisel näidatud ohtlikus piirkonnas. Kasutage lõikamiseks jõhvi otsi; ärge lükake jõhvipead lõikamata murusse. Juhtmed ja teivasaiad põhjustavad jõhvi kiiremat kulumist, isegi murdumist. Kividest ja telliskividest seinad, äärekivid ja puit kiirendavad jõhvi kulumist. Vältige puid ja põõsastikke. Puukoor, puiduvormid, maja voodrilauad ja aiapostid võivad väga kergelt jõhvi kahjustada. Sooja mootori käivitamiseks tehke järgmist. Vt. jooniseid 9b. Veenduge, et etteandekuplis on kütust näha, muidu tehke külma mootori käivitusprotseduur. TÕMMAKE starterinöörist seni kui mootor käivitub. Trimmeri peatamiseks tehke järgmist. Lülitage mootori lüliti asendisse „O”. HOOLDUS HOIATUS: Kui hooldate, kasutage ainult identseid varuosi. Muude osade kasutamine võib luua ohuolukorra või põhjustada toote kahjustumist. HOIATUS: Kandke tööriista kasutades küljekaitsmetega ohutus- või kaitseprille. Kui töötamine on tolmune, kandke ka tolmumaski. HOIATUS: Lülitage enne masina kontrollimist, puhastamist või hooldamist mootor välja, oodake kõikide liikuvate osade seiskumist ning eemaldage süüteküünla juhe ja liigutage see süüteküünlast eemale. Nende juhiste eiramine võib põhjustada tõsiseid enesevigastusi või kahjusid varale.

TRIMMERI JÕHVILÕIKURI TERA

Vt. joonist 10. Trimmeri kaitsekilbil on jõhvilõikuri tera. Parima lõikamistulemuse saavutamiseks pikendage jõhvi seni kuni jõhvilõikuri tera selle õigele pikkusele lõikab. Pikendage jõhvi alati kui kuulete, et mootor töötab tavapärasest kiiremini, või lõikamise efektiivsus väheneb. See tagab parima jõudluse ja hoiab jõhvi pikana. ÜLDINE HOOLDUS Plastikosasid puhastades vältige lahusteid. Enamik plastikuid on erinevat tüüpi kommertslahuste kahjustuste suhtes altid ja võivad saada neid kasutades kahjustatud. Kasutage mustuse, tolmu, määrde eemaldamiseks puhast riiet.

KÄIVITAMINE JA SEISKAMINE

Vt. jooniseid 9a. KÄSITSI ÄIVITAMISEKS: Külma mootori käivitamiseks tehke järgmist: ÄRGE vajuatage seguklapi hoovale enne kui mootor on käivitunud ja töötab.

Eesti (Originaaljuhendi tõlge) HOIATUS: Ärge lubage mitte kunagi pidurivedelikel, bensiinil, petrooleumist valmistatud toodetel, immutusõlidel jne puutuda kokku plastikosadega. Kemikaalid võivad kahjustada, nõrgendada või hävitada plastiku, mis võib omakorda põhjustada vigastusi kasutajale.

Siinkohal kirjeldatud reguleerimis- ja remonttöid võite teha ise. Muude remontööde jaoks viige trimmer volitatud teenindusse.

REEL EASY TRIMMERIPEA PAIGALDAMINE

Seisake mootor ja ühendage lahti süüteküünla juhe. Eemaldage hetkel paigaldatud jõhvtrimmeri pea. Avage Reel Easy jõhvtrimmeri pea vajutades alla mõlemal küljel olevad sakid. Jõhvtrimmeri pea sisu on vedru surve all, seega hoidke sakkide vajutamise ajal oma teist kätt jõhvtrimmeri pea kaanel. Eemaldage jõhvtrimmeri pea kaas, nupp ning pool ja asetage need kõrvale. Asetage jõhvtrimmeri pea ajamivõllile. Veenduge, et jõhvtrimmeri pea istuks korrektselt. Paigaldage ajami võlli avasse kuukantpolt ning kinnitage see kasutades nupu kuusnurkset ava. MÄRKUS: Kasutage poldi kinnitamiseks ainult nuppu. Muude tööriistade kasutamine võib viia poldi ülekinnitamiseni, mis omakorda võib kahjustada jõhvtrimmeri pead. Kui eemaldatud, asetage vedru tagasi jõhvtrimmeri peasse ja vajutage omale kohale. Paigaldage pool tagasi. RLT430CES kaarja jõhvtrimmeri lisaseadise korral tuleb pool asetada nii, et kiri “This side out for curved shaft” (Kaarja varre korral see pool väljaspool) oleks nähtav. Kui te kasutate sirget lisaseadist koos Reel Easy lõikepeaga, tuleb pool asetada nii, et kiri “This side out for straight shaft” (Sirge varre korral see pool väljaspool) oleks nähtav. Asetage nupp pooli. Asetage tagasi jõhvtrimmeri pea kaas joondades sakid jõhvtrimmeri pea avadega. Vajutage kaas ja jõhvtrimmeri pea kokku kuni mõlemad sakid kinnituvad kindlalt oma avadesse. Paigaldage jõhv vastavalt selle kasutusjuhendi järgmise peatüki kirjeldustele. asuvasse avasse ning lükake seda kuni jõhv tuleb välja teisel poolel olevast avast. Jätkake jõhvi lükkamist läbi jõhvtrimmeri pea kuni jõhvi keskosa on jõhvtrimmeri pea sees ning jõhv on mõlemal pool jõhvtrimmeri pead ühepikkune. Keerake jõhvi kerimiseks jõhvtrimmeri pea nuppu. Kui kasutate RLT430CES kaarja varreosaga jõhvtrimmeri lisaseadist, tuleb nuppu keerata vastupäeva. Kui kasutate sirget lisaseadist, tuleb nuppu keerata päripäeva. Kerige jõhvi seni, kuni umbes 20 cm pikkune jõhvi ots jääb jõhvtrimmeri peast välja.

PRO CUT IITM JÕHVIPEA PAIGALDAMINE

Vt. joonist 13. Seisake mootor ja ühendage lahti süüteküünla juhe. Eemaldage hetkel paigaldatud jõhvipea. Paigaldage jõhvipea ajami võllile kuni see istub täielikult. Paigaldage poolihoidik ja keerake vastupäeva. Paigaldage jõhv vastavalt selle kasutusjuhendi järgmise peatüki kirjeldustele.

JÕHVI PAIGALDAMINE PRO CUT IITM JÕHVIPEALE Vt joonis 14 RBC430SES Vt joonis 16 RBC430SBS Kasutage 2,4 mm või 2,7 mm täiskiust jõhvi. Kasutage parima jõudluse saavutamiseks tootja originaalasendusjõhvi. Seisake mootor ja ühendage lahti süüteküünla juhe. Võtke kaks trimmeriga kaasasolevat eellõigatud pikkusega jõhvi või kaks 28 cm pikkusega trimmeri jõhvi. Sisestage jõhv jõhvipea külgedel olevatesse avadesse. Jõhve peaks lükkama sisse seni, kuni umbes 2,5 cm pikkune jõhvi ots tungib jõhvipea peal olevast august välja. Eemaldage vana jõhv tõmmates selle välja jõhvipea peal olevatest aukudest. V Ä L J A L A S K E A K N A , V Ä L J A L A S K E TO R U J A

SÄDEMEPÜÜDURI PUHASTAMINE

MÄRKUS: Sõltuvalt kütusetüübist ja kasutatava määrde tüübist ning kogusest ja/või teie töötingimustest võib tahm blokeerida väljalaskeakna, väljalasketoru ja/või sädemepüüri. Kui te märkate oma bensiinimootoriga tööriista jõudluse vähenemist, võib jõudluse taastamiseks olla vajalik tahma eemaldamine. Me soovitame tungivalt sellist hooldustööd teha ainult kvalifitseeritud tehnikutel. Te i e t o o t e s o b i v a j õ u d l u s e t a g a m i s e k s t u l e b sädemepüüdurit puhastada ja asendada iga 50 töötunni järel või kord aastas. Sädemepüüdurite asukoht võib olla erinevatel mudelitel erinev. Oma tootemudeli sädemepüüduri asukoha selgitamiseks võtke ühendust

REEL EASY JÕHVTRIMMERI PEA PAIGALDAMINE

Kasutage 2,4 mm läbimõõduga täiskiust jõhvi. Seisake mootor ja ühendage lahti süüteküünla juhe. Lõigake üks tükk jõhvi umbes 7,5 meetri pikkuseks. Keerake jõhvtrimmeri pea nuppu kuni nupu joon joondub jõhvtrimmeri peal olevate nooltega. Sisestage jõhvi üks ots jõhvtrimmeri pea küljel

Eesti (Originaaljuhendi tõlge) oma lähima hoolduskeskusega. TOOTE LADUSTAMINE Puhastage tootelt kõik võõrobjektid. Ladustage kasutuseta seade siseruumis kuivas, hästiventileeritud kohas, mis oleks lastele juurdepääsmatu. Hoidke eemal korrodeerivatest ainetest nagu aiakemikaalid.

TÜHIKÄIGU KIIRUSE REGULEERIMINE

Vt joonis 15 RBC430SES Vt joonis 14 RBC430SBS Kui lõikamise lisaseadis pöörleb tühikäigul, vajab mootoril olev tühikäigu kiiruse kruvi reguleerimist. Keerake tühikäigu kiiruse kruvi vastupäeva, et vähendada tühikäigu pöörete arvu ning peatage lõikamise lisaseadise liikumine. Kui lõikamise lisaseadis pöörleb endiselt tühikäigul, kontakteeruge reguleerimiseks hooldajaga ning ärge kasutage seadet enne kui vajalikud remonttööd on teostatud. Kui ladustate 1 kuu või kauem: Tühjendage paagist kogu kütus bensiini hoidmiseks sobivasse anumasse. Käidake mootorit kuni see seiskub. HOIATUS: Lõikamise lisaseadis ei tohiks kunagi tühikäigul pöörelda. Pöörete arvu vähendamiseks keerake tühikäigu kiiruse kruvi vastupäeva ja peatage lõikamise lisaseadis või kontakteeruge reguleerimiseks hooldajaga ning ärge kasutage seadet enne kui vajalikud remonttööd on teostatud. Tühikäigul pöörlev lõikamise lisaseadis võib põhjustada tõsiseid vigastusi.

ÕHUFILTRI SÕELA PUHASTAMINE

Vt joonis 16.21 RBC430SES Vt joonis 15.19 RBC430SBS Sobiva jõudluse ja pika eluea tagamiseks hoidke õhufiltri sõel puhtana. Eemaldage õhufiltri kaas vajutades oma pöidlaga lukustusele ja samal ajal õrnalt kaant tõmmates. Pühkige õhtufiltri sõel ettevaatlikult puhtaks. Asetage õhufiltri kaas tagasi sisestades kaane põhjal olevad sakid õhufiltri põhiosas olevatesse avadesse; lükake kaant üles kuni see kinnitub korralikult oma kohale. KÜTUSEKORK HOIATUS: Lekkiv kütusekork on tuleohtlik ja tuleb asendada koheselt. Kütusekork sisaldab mittehooldatavat filtrit ja kontrollklappi. Ummistunud kütusefilter põhjustab madalat mootori võimsust. Kui võimsus paraneb kütusekorgi avamisega, võib olla kontrollklapp olla vigane või filter ummistunud. Asendage vajadusel kütusekork.

SÜÜTEKÜÜNLA ASENDAMINE

Vt joonis 20 RBC430SES Vt joonis 21 RBC430SBS See mootor kasutab Champion RY4C või NGK CMR7A 0,6mm elektroodide vahega süüteküünalt. Kasutage täpset asendust ja asendage kord aastas.

3. Mootor on üleujutatud.

Mootor ei arenda täiskiirust Kütuse etteandeprobleem

1. Õhufiltri sõel on must.

1. Puhastage või asendage süüteküünal. Algseadistage

süüteküünla vahe. Vaadake selle kasutusjuhe”Süüteküünla asendamine”.

2. Vajutage süütepirni kuni see on kütusega täitunud. Kui

pirn ei täitu, on peamine kütusesüsteem blokeeritud. Kontakteeruge hooldusega. Kui süütepirn täitub, võib mootor olla üleujutatud, vaadake järgmist punkti.

3. Seadke käivitusheebel asendisse START (käivitus). Vajutage

päästikut ja tõmmake käivitusnööri korduvalt kuni mootor on käivitunud ja töötab. MÄRKUS: Sõltuvalt üleujutuse tõsidusest võib olla vajalik tõmmata nööri mitmeid kordi. Vajutage ja vabastage seguklapi hooba 5 korda mootori töötamise ajal. Mootor ei tööta täiskiirusel ja eraldab liigselt suitsu

2. Sädemepüüduri sõel on must.

3. Vigastatud süüteküünal.

1. Puhastage õhufiltri sõel. Vaadake selle kasutusjuhendi

peatükki “Õhufiltri sõela puhastamine”.

2. Kontakteeruge hooldusega.

3. Puhastage või asendage süüteküünal. Algseadistage

süüteküünla vahe. Vaadake selle kasutusjuhe”Süüteküünla asendamine”. Mootor käivitub, töötab aga ei lähe tühikäigule Karburaatoril olev tühikäigu kruvi vajab reguleerimist. Tühikäigu kiiruse suurendamiseks keerake tühikäigu kruvi päripäeva. Vt. joonist 15.

1. Jõhv on enda külge kinni kleepunud.

2. Poolil ei ole piisalt jõhvi.

3. Jõhv on kulunud liiga lühikeseks.

4. Jõhv on takerdunud pooli.

5. Mootori kiirus on liiga aeglane.

1. Määrige jõhvi silikoonaerosooliga.

2. Paigaldage rohkem jõhvi. Vaadake selle kasutusjuhendi

sobivat jõhvi vahetamise peatükki.

3. Tõmmake jõhve vaheldumisi poolihoidikut vajutades ja

4. Eemaldage jõhv poolilt ja kerige uuesti. Vaadake selle

kasutusjuhendi sobivat jõhvi vahetamise peatükki.

5. Pikendage jõhvi täiskiirusel.

Poolihoidikut on raske keerata Kruvi keermed on mustad või kahjustunud. Puhastage keermed ja määrige – kui see ei aita, asendage poolihoidik. Muru keerdub ajamivõlli ja jõhvipea ümber

1. Kõrge muru lõikamine maapinna

2. Trimmeri kasutamine osalise

1. Ümberkeerdumise vältimiseks lõigake pikka muru ülevalt

2. Kasutage trimmerit täispööretel.

Mootor eraldab liigselt suitsu. Liiga palju õli karteris. Tühjendage karter määrdest ja täitke õige koguse 10W-30 mootori määrdega. Vaadake selle kasutusjuhendi peatükki Mootori määrde lisamine/kontrollimine.

HELISTAGE ESMALT MEILE

Kõikide küsimustega, mis puudutavad teie toote kasutamist või hooldamist, helistage Ryobi® abiliinile! Teid täielikult rahuldava tulemuse jaoks on teie toodet enne tarnet põhjalikult kontrollitud.

VASTUTUS EI ÜLETA SELLE TOOTE EEST TASUTUD TEGELIKKU HINDA. Käesolev garantii kehtib ainult Euroopa Liidu riikides, Austraalias ja Uus-Meremaal. Väljaspool neid riike võtke palun ühendust Homelite volitatud edasimüüjaga, et määrata teiste garantiide kehtivus.

vastab masinadirektiivi (2006/42/EC) asjassepuutuvatele nõuetele, vastab järgmiste EC direktiivide nõuetele: Elektromagnetilise ühilduvuse direktiiv (2004/108/EC), Müradirektiiv (2000/14/EC, muudetud direktiiviga 2005/88/EC) ja Heitgaaside ja tahkete heitmete direktiiv (97/68/EC, muudetud direktiiviga 2002/88/EC, 2004/26/EC). Lisaks deklareerime, et: on kasutatud järgmisi Euroopa harmoniseeritud standardeid (nende osi/sätteid): EN ISO 11806:2008, EN ISO 22867:2008, EN ISO 22868:2008, EN ISO 14982:1998, EN ISO 3744:2009.

RBC430SBS RBC430SES Mõõdetud helivõimsuse tase 110 dB (A) 110 dB (A) Garanteeritud helivõimsuse tase 110 dB (A) 110 dB (A) Vastab müradirektiivi 2000/14/EC lisale V, mis käsitleb kontrollmeetodit. Aadress, kuupäev: Hong Kong, 10/11/2009
