KÄYTTÖOHJE NCSPE 35 Neptun

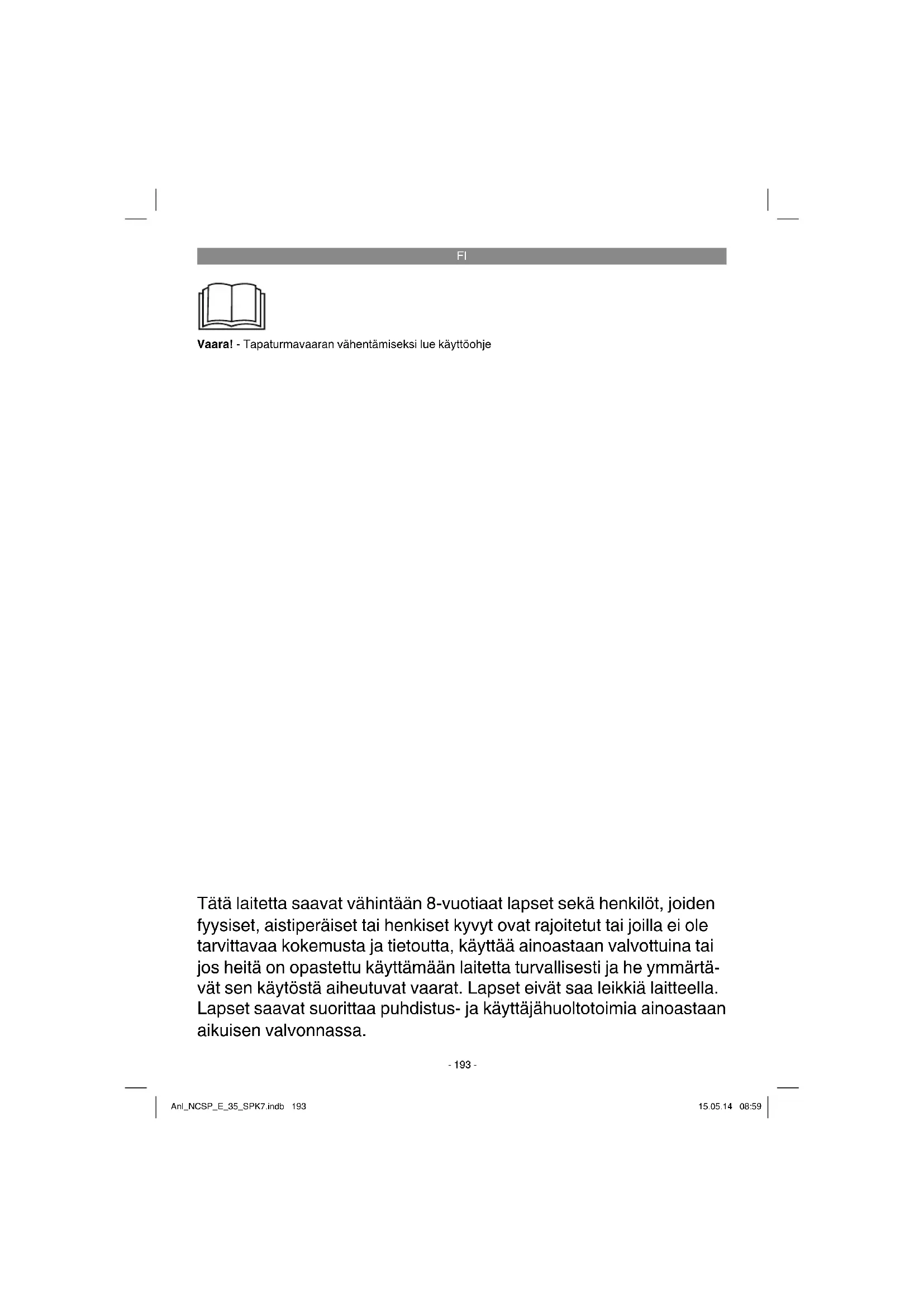

Vaara! - Tapaturmavaaran vähentämiseksi lue käyttöohje Tätä laitetta saavat vähintään 8-vuotiaat lapset sekä henkilöt, joiden fyysiset, aistiperäiset tai henkiset kyvyt ovat rajoitetut tai joilla ei ole tarvittavaa kokemusta ja tietoutta, käyttää ainoastaan valvottuina tai jos heitä on opastettu käyttämään laitetta turvallisesti ja he ymmärtä- vät sen käytöstä aiheutuvat vaarat. Lapset eivät saa leikkiä laitteella. Lapset saavat suorittaa puhdistus- ja käyttäjähuoltotoimia ainoastaan aikuisen valvonnassa. Anl_NCSP_E_35_SPK7.indb 193Anl_NCSP_E_35_SPK7.indb 193 15.05.14 08:5915.05.14 08:59FI

Vaara! Laitteita käytettäessä tulee noudattaa tiettyjä turvallisuusvarotoimia tapaturmien ja vaurioiden välttämiseksi. Lue sen vuoksi tämä käyttöohje / nämä turvallisuusmääräykset huolellisesti läpi. Säilytä ne hyvin, jotta niissä olevat tiedot ovat myöhemminkin milloin vain käytettävissäsi. Jos luovutat laitteen muille henkilöille, ole hyvä ja anna heille myös tämä käyttöohje / nämä turval- lisuusmääräykset laitteen mukana. Emme ota mitään vastuuta tapaturmista tai vaurioista, jotka ovat aiheutuneet tämän käyttöohjeen tai turvalli- suusohjeiden noudattamisen laiminlyönnistä.

1. Turvallisuusmääräykset

Vaara! Lue kaikki turvallisuusmääräykset ja ohjeet. Jos turvallisuusmääräyksiä tai muita ohjeita ei noudateta, saattaa tästä aiheutua sähköiskuja, tulipaloja ja/tai vaikeita vammoja. Säilytä kaikki turvallisuusmääräykset ja ohjeet myöhempää tarvetta varten. Vaara! Pumpun virransyöttö tulee tehdä vuotovirta- suojauksen (RCD) kautta, jonka mitattu vu- otovirta on enintään 30 mA (VDE-standardin 0100 osien 702 ja 738 mukaisesti). Laite ei sovi käytettäväksi uima-altaissa, minkäänlaisissa polskuttelualtaissa tai muissa vesissä, joissa saattaa käytön aikana oleskella ihmisiä tai eläimiä. Laitteen käyttö ihmisten tai eläinten ollessa vaara-alueella ei ole sallittu. Tiedustele asiaa sähköalan am- mattihenkilöltä!

Ennen kuin otat laitteen käyttöön, anna alan ammattihenkilön tarkastaa ,että, maadoitus. nollajohding, vuotovirtasuojakytkin vastaavat energialaitosten määräyksiä ja toimivat moit- teettomasti.

Sähköpistoliitännät tulee suojata kastumisel- ta.

Jos tulvan vaara uhkaa, tulee pistoliitännät trhdä tulvalta suojatulla alueella.

Syövyttävien nesteiden pumppaamista sekä hankaavien (hiovien) aineiden pumppaamista tulee välttää joka tapauksessa.

Laite tulee suojata pakkaselta.

Laitteen kuivakäynti tulee estää.

Laitteen joutuminen lasten käsiin tulee ehkäi- stä sopivin toimenpitein.

2. Laitteen kuvaus ja toimituksen

2.1 Laitteen kuvaus (kuva 1)

4. Yleis-letkuliitäntä

2.2 Toimituksen sisältö

Tarkasta tässä kuvatun toimitusselostuksen avul- la, että tuote on täysimääräinen. Jos osia puuttuu, ota viimeistään 5. arkipäivänä oston jälkeen yhteyttä asiakaspalveluumme tai siihen myyn- tipisteeseen, josta olet ostanut laitteen, ja esitä vastaava ostotosite. Huomioi tässä myös tämän ohjekirjan lopussa olevat asiakaspalveluohjeet ja takuusuoritustaulukko.

Avaa pakkaus ja ota laite varovasti pakkauk- sesta.

Poista pakkausmateiriaalit sekä pakkaus- ja kuljetusvarmistukset (mikäli käytetty).

Tarkasta, onko toimitus täysilukuinen.

Tarksta, onko laitteessa ja varusteissa kulje- tusvaurioita.

Säilytä pakkaus, mikäli mahdollista, takuua- jan loppuun saakka. Vaara! Laite ja pakkausmateriaalit eivät ole lasten leikkikaluja! Lapset eivät saa leikkiä muovi- pusseilla, kelmuilla tai pienillä osilla! Niistä uhkaa nielaisu- ja tukehtumisvaara!

3. Määräysten mukainen käyttö

Hankkimasi laite on tarkoitettu pumppaamaan vettä, jonka lämpötila on korkeintaan 35° C. Laitetta ei saa käyttää muiden nesteiden pump- paamiseen, ei varsinkaan moottoreiden polttoain- eiden, puhdistusaineiden ja muiden kemiallisten tuotteiden käsittelyyn! Laitetta voidaan käyttää kaikissa paikoissa, joissa vettä täytyy siirtää paikasta toiseen, esim. kotitaloudessa, puutarhassa ja monissa muissa kohteissa. Sitä ei saa käyttää uima-altaiden täyt- tämiseen tai tyhjentämiseen! Jos laitetta käytetään luonnonvesistöissä, joissa on liejuinen pohja, aseta laite hieman korkeam- malle, esim. tiilien päälle. Laitetta ei ole tarkoitettu jatkuvaan käyttöön, esim. lammikon kiertopumppuna. Laitteen odotettavissa oleva kestoikä lyhenee tällöin selvästi, koska lai- tetta ei ole suunniteltu jatkuvaa rasitusta varten. Laitetta saa käyttää ainoastaan sille määrättyyn tarkoitukseen. Kaikkinainen tämän ylittävä käyt- tö katsotaan määräysten vastaiseksi. Laitteen omistaja/käyttäjä eikä suinkaan sen valmistaja on vastuussa kaikista tästä aiheutuvista vahingoista tai loukkaantumisista. Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu käytettäväksi pienteollisuus-, käsity- öläis- tai teollisuustarkoituksiin. Emme hyväksy mitään takuuvaateita, jos laitetta käytetään pien- teollisuus-, käsityöläis- tai teollisuustyöpaikoilla tai näihin verrattavissa olevissa toimissa. Voiteluöljyn/voiteluaineen vuotamisesta saattaa aiheutua veden likaantuminen.

5. Ennen käyttöönottoa

Tarkistakaa ennen käyttöönottoa, että tyyppikilven tiedot täsmäävät verkkotietojen kanssa.

Laitteen asennus tehdään joko:

kiinteästi kiinteällä putkijohdolla tai

kiinteästi joustavalla letkujohdolla Viite: Selvitä ennen pumpun käyttöä, onko sen asennuksessa huomioitava mahdolliset erikois- määräykset! Jos esim. virtakatko, likaantuminen tai viallinen tiiviste saattavat aiheuttaa esinevahinkoja, täytyy asentaa lisäsuojatoimia. Näihin suojatoimiin sisältyvät esimerkiksi: rinnakkain käyvät pumput erikseen varmistetuissa virtapiireissä, kosteudenilmaisimet sammuttamis- ta varten, ja muut tämänkaltaiset turvallisuusva- rusteet. Epäselvissä tapauksissa pyydä ehdottomasti put- kialan asentajan neuvoa. Suurin nostomäärä saavutetaan ainoastaan johdon suurimmalla mahdollisella halkaisijalla, nostomäärä alenee liitettäessä pienempiä letkuja tai johtoja. Käytettäessä yleisletkuliitäntää (kuva 1/nro 4) tulisi sitä lyhentää kuvan 2 mukaisesti käytettyyn liitäntään saakka, jotta nostomäärää ei alenneta tarpeettomasti. Joustavat letkujohdot tu- lee kiinnittää letkusinkilällä (ei kuulu toimitukseen) yleisletkuliitäntään. Anl_NCSP_E_35_SPK7.indb 195Anl_NCSP_E_35_SPK7.indb 195 15.05.14 08:5915.05.14 08:59FI

Asennuksessa on huolehdittava siitä, että laitetta ei saa koskaan asentaa vapaasti riippumaan painejohdosta tai verkkovirtajohdosta. Laite tulee ripustaa tätä varten olevaan kantokahvaan, tai se tulee laskea kuilun pohjalle. Laitteen moitteetto- man toiminnan takaamiseksi tulee huolehtia aina siitä, ettei kuilun pohjalle kerry liejua tai muuta likaa. Kun veden pinta on liian alhainen, niin kui- lussa oleva lieju saattaa kuivua nopeasti ja estää laitteen käynnistymisen. Siksi laitteen toiminta tulee tarkastaa säännöllisesti (tekemällä käynnis- tysyrityksiä). Pumppukuilun tulee olla riittävän tilava.

Vaara! Hankkimasi laite on jo varustettu suojakontakti- pistokkeella. Laite on tarkoitettu liitettäväksi suoja- kontaktipistorasiaan, jossa on 230 V ~ 50 Hz. Var- mista, että pistorasia on suojattu riittävästi (väh. 6 A), ja että se on moitteettomassa kunnossa. Pane verkkopistoke pistorasiaan ja laite on siten valmis käyttöön. Vaara! Tämän työn saa suorittaa vain sähköalan ammat- tihenkilö tai tekninen asiakaspalvelu, jotta välte- tään vaaratilanteet.

Sen jälkeen kun olet lukenut tämän asennus- ja käyttöohjeen tarkkaavaisesti, voit ottaa laitteen käyttöön seuraavia kohtia noudattaen:

Tarkasta, että laite on asennettu paikalleen turvallisesti.

Tarkasta, että painejohto on liitetty asianmu- kaisesti.

Varmista, että sähköliitännän jännite on 230 V ~ 50 Hz.

Tarkasta sähköpistorasian moitteeton kunto.

Varmista, että verkkoliitäntään ei koskaan pääse kosteutta tai vettä.

Vältä laitteen käymistä kuivana.

Sammuta laite vetämällä verkkopistoke pois pistorasiasta. Päälle-/pois-kytkentäpisteen säätö: Uimurikytkimen päälle- ja poiskytkeytymispisteen voi säätää muuttamalla uimurikytkimen paikkaa uimurikytkimen lukituksessa.

Uimurikytkin tulee asettaa paikalleen niin, että kytkentäpisteen korkeus: PÄÄLLE ja kytken- täpisteen korkeus: POIS ovat tavoitettavissa helposti ja vähäisellä voimankäytöllä. Tarkas- ta tämä siten, että asetat laitteen vedellä täy- tettyyn astiaan ja nostat uimurikytkintä käsin varovasti ylös ja lasket sen sitten jälleen alas. Tällöin voit nähdä, käynnistyykö tai sammuu- ko laite.

Huolehdi myös siitä, että uimurikytkimen pään ja johdonpidikkeen välinen etäisyys ei ole pienempi kuin 10 cm. Jos etäisyys on liian pieni, ei moitteetonta toimintaa voi taata.

Huolehdi uimurikytkintä säätäessäsi siitä, että uimurikytkin ei voi koskettaa pohjaan ennen laitteen sammumista. Huomio! Tästä uhkaa kuivakäynnin vaara.

7. Verkkojohdon vaihtaminen

Vaara! Kun tämän laitteen verkkojohto vahingoittuu sen on korvattava joko valmistaja tai hänen asiakas-, huolto- ja varaosapalvelunsa tai vastaavan pä- tevyyden omaava henkilö, jotta vaaratilanteita ei pääse syntymään.

8. Puhdistus, huolto ja varaosatilaus

Irroita verkkopistoke ennen kaikkia huoltotoi- mia.

Kun laite vaihdetaan jatkuvasti käyttöpaikasta toiseen, tulee se puhdistaa kirkkaalla vedellä joka käytön jälkeen.

Jos laite on asennettu kiinteästi paikalleen, on suositeltavaa tarkastaa uimurikatkaisimen moitteeton toiminta 3 kuukauden välein.

Poista nöyhtä ja mahdollisesti koteloon tarttu- neet kuituosaset vesiruiskeella huuhtoen.

Poista lieju kuilun pohjalta 3 kuukauden välein ja puhdista myös kuilun seinämät.

Puhdista uimurikatkaisimen likakertymät puhtaalla vedellä. Anl_NCSP_E_35_SPK7.indb 196Anl_NCSP_E_35_SPK7.indb 196 15.05.14 08:5915.05.14 08:59FI

8.1 Siipipyörän puhdistus

Jos koteloon on kertynyt liiaksi likakerroksia, tulee laitteen alaosa purkaa osiin seuraavasti:

1. Irroita imukori kotelosta.

2. Puhdista siipipyörä puhtaalla vedellä.

Huomio! Älä laske laitetta lepäämään siipipy- örän päälle tai tukemana!

3. Kokoaminen tehdään päinvastaisessa järjes-

Laitteen sisäpuolella ei ole mitään huoltoa tarvits- evia osia.

Varaosia tilatessasi anna seuraavat tiedot:

Laitteen tuotenumero

Laitteen tunnusnumero

Tarvittavan varaosan varaosanumero. Ajankohtaiset hinnat ja muut tiedot löydät osoit- teesta www.isc-gmbh.info

9. Käytöstäpoisto ja uusiokäyttö

Laite on pakattu kuljetuspakkaukseen, jotta välte- tään kuljetusvauriot. Tämä pakkaus on raaka-ai- netta ja sitä voi siksi käyttää uudelleen tai sen voi toimittaa kierrätyksen kautta takaisin raaka-aine- kiertoon. Laite ja sen varusteet on valmistettu eri materiaaleista, kuten esim. metallista ja muoveis- ta. Vialliset laitteet eivät kuulu kotitalousjätteisiin. Laite tulee toimittaa asianmukaiseen keräyspis- teeseen ammattitaitoista hävittämistä varten. Jos et tiedä, missä on tällainen keräyspiste, tiedustele asiaa kuntasi hallinnosta.

Säilytä laite ja sen varusteet valolta, kosteudelta ja pakkaselta suojatussa tilassa poissa lasten ulottuvilta. Paras säilytyslämpötila on 5°C ja 30°C välillä. Säilytä sähkötyökalut alkuperäispakkauk- sissaan. Anl_NCSP_E_35_SPK7.indb 197Anl_NCSP_E_35_SPK7.indb 197 15.05.14 08:5915.05.14 08:59FI

Häiriöt Syyt Poisto Laite ei käynnisty - ei verkkojännitettä - uimurikatkaisin ei toimi - tarkasta verkkojännite - siirrä uimurikatkaisin korkeammalle Laite ei pumppaa - syöttösihti on tukossa - paineletkussa on taite - puhdista syöttösihti vesisuihkulla - poista taitekohta Laite ei sammu - uimurikatkaisin ei voi vajota alas - aseta laite oikein kuilun pohjalle Nostomäärä liian pieni - syöttösihti on tukossa - teho laskenut erittäin likaisen veden tai hiovien lisäaineiden vuoksi - puhdista syöttösihti - puhdista laite ja korvaa kuluvat osat uusilla Laite sammuu lyhyen käyntiajan jälkeen - moottorinsuoja sammuttaa laitteen veden liiallisen likaisuuden vuoksi - veden lämpötila on liian korkea, moottorisuoja sammuttaa - irroita verkkopistoke ja puhdista laite sekä kuilu - huolehdi siitä, että veden lämpötila on kork. 35° C! Anl_NCSP_E_35_SPK7.indb 198Anl_NCSP_E_35_SPK7.indb 198 15.05.14 08:5915.05.14 08:59FI

Koskee ainoastaan EU-maita Älä heitä sähkötyökaluja kotitalousjätteisiin! Euroopan direktiivin 2012/19/EY loppuunkäytetyistä sähkö- ja elektronisista laitteista ja sen kansallisek- si laiksi muuntamisen mukaan tulee käytetyt sähkötyökalut koota erikseen ja toimittaa ne ympäristöystä- välliseen kierrätykseen. Kierrätysvaihtoehto takaisinlähetykselle: Sähkölaitteen omistaja on velvoitettu laitteen palauttamisen vaihtoehtona vaikuttamaan siihen, että hänen luovuttamansa omaisuus hävitetään asianmukaisesti. Loppuun käytetty laite voidaan tätä varten luovuttaa myös keräyspisteeseen, joka suorittaa sen käytöstäpoiston kansallisten kierrätystalous- ja jätehuoltolakien tarkoittamalla tavalla. Tämä ei koske käytettyihin laitteisiin liitettyjä lisävarusteita ja apu- välineitä, joissa ei ole sähköosia. Tuotedokumentaation ja tuotteen mukana toimitettujen papereiden osittainenkin kopiointi tai muu monis- taminen on sallittu ainoastaan iSC GmbH:n nimenomaisella luvalla. Oikeus teknisiin muutoksiin pidätetään Anl_NCSP_E_35_SPK7.indb 199Anl_NCSP_E_35_SPK7.indb 199 15.05.14 08:5915.05.14 08:59FI

Asiakaspalvelutiedot Meillä on kaikissa takuutodistuksessa mainituissa maissa päteviä asiakaspalvelusta huolehtivia kump- paneita, joiden yhteystiedot löydät takuutodistuksesta. Heidän kauttaan voit saada kaikki asiakaspalve- lut, kuten korjaukset, varaosien ja kulumaosien sekä tarvittavien käyttömateriaalien toimitukset. Huomaa, että seuraaviin tämän tuotteen osiin kohdistuu käytöstä johtuvaa, luonnollista kulumista, ja että seuraavia osia tarvitaan käyttömateriaaleina. Laji Esimerkki Kuluvat osat* Pumpun siipipyörä Käyttömateriaali / käyttöosat* Puuttuvat osat

• ei välttämättä kuulu toimitukseen! Puutteellisuuksien tai vikojen ilmetessä pyydämme ilmoittamaan virheestä verkossa sivustoon www. isc-gmbh.info. Ole hyvä ja anna vian tarkka kuvaus ja vastaa sen lisäksi joka tapauksessa seuraaviin kysymyksiin:

Onko laite toiminut jo ainakin kerran, vai oliko se jo alusta lähtien viallinen?

Havaitsitko jotain erikoista ennen vian ilmenemistä (oireita ennen vikaa)?

Mikä mielestäsi on laitteessa vikana (pääasiallinen vika)? Kuvaa tätä toimintavirhettä. Anl_NCSP_E_35_SPK7.indb 200Anl_NCSP_E_35_SPK7.indb 200 15.05.14 08:5915.05.14 08:59FI

Takuutodistus Arvoisa asiakas, tuotteemme läpikäyvät erittäin tiukan laadunvalvontatarkastuksen. Mikäli tämä laite ei kuitenkaan toimi moitteettomasti, valitamme tapahtunutta suuresti ja pyydämme sinua ottamaan yhteyttä tekniseen asia- kaspalveluumme käyttäen tässä takuukortissa annettua osoitetta, tai siihen myyntipisteeseen, josta olet laitteen ostanut. Takuuvaateiden esittämistä koskevat seuraavat määräykset:

1. Nämä takuumääräykset koskevat laajennettuja takuusuorituksia. Ne eivät vaikuta lakimääräisiin ta-

kuusuoritusvaateisiisi millään tavalla. Takuumme on sinulle maksuton.

2. Takuusuoritus kattaa ainoastaan sellaiset laitteen puutteellisuudet, jotka todistettavasti aiheutuvat

materiaali- tai valmistusvirheistä, ja se on rajattu valintamme mukaan ainoastaan näiden laitteen vikojen korjaamiseen tai laitteen korvaamiseen uudella. Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu käytettäväksi pienteollisuus-, käsi- työläis- tai ammattitarkoituksiin. Takuusopimusta ei siksi synny, jos laitetta on takuun kestoaikana käytetty pienteollisuus-, käsityöläis- tai teollisuustyöpaikoilla tai siihen on kohdistunut näihin verrat- tavissa oleva rasitus.

3. Antamamme takuu ei kata näitä vaurioita:

- laitteessa esiintyneet vauriot, jotka aiheutuvat asennusohjeen noudattamatta jättämisestä tai asi- antuntemattomasta asennuksesta, käyttöohjeen noudattamatta jättämisestä (kuten esim. liitäntä väärään verkkojännitteeseen tai virtalajiin) tai huolto- ja turvallisuusmääräysten laiminlyönnistä tai laitteen altistamista epänormaaleille ympäristöolosuhteille tai puutteellisesta hoidosta ja huollosta. - laitteessa esiintyneet vauriot, jotka aiheutuvat määräysten vastaisesta tai virheellisestä käytöstä (esim. laitteen ylikuormitus tai hyväksymättömien liitostyökalujen tai varusteiden käyttö), vieraiden esineiden tunkeutumisesta laitteeseen (esim. hiekka, kivet tai pöly, kuljetusvauriot), väkivoiman käy- töstä tai ulkopuolisista tekijöistä (esim. putoamisesta aiheutuneet vahingot). - laitteessa tai sen osissa esiintyneet vauriot, jotka aiheutuvat käytöstä johtuvasta, tavanomaisesta tai muuten tavallisesta kulumisesta.

4. Takuuajan kesto on 60 vuotta ja se alkaa laitteen ostopäivästä. Takuuvaateet tulee esittää ennen ta-

kuuajan päättymistä kahden viikon kuluessa siitä, kun olet havainnut vian. Takuuvaateiden esittämi- nen takuuajan päätyttyä ei ole mahdollista. Laitteen korjaus tai vaihto ei johda takuuajan pitenemi- seen tai laitteen tai siihen mahdollisesti asennettujen varaosien takuuajan alkamiseen uudelleen alusta. Tämä koskee myös paikan päällä suoritettuja palveluja.

5. Viallista laitetta koskevat takuuvaateet tulee esittää osoitteella: www.isc-gmbh.info. Jos takuumme

kattaa laitteessa olevan vian, saat korjatun tai uuden laitteen välittömästi takaisin. Kuluvien osien, käyttöosien ja puuttuvien osien suhteen viittaamme tämän takuun rajoituksiin, jotka on selostettu tämän käyttöohjeen asiakaspalvelutiedoissa. Anl_NCSP_E_35_SPK7.indb 201Anl_NCSP_E_35_SPK7.indb 201 15.05.14 08:5915.05.14 08:59EE
