NCSPE 35 - Vodna črpalka Neptun - Brezplačna navodila za uporabo

Znamka	Neptun
Model	NCSPE 35
Vrsta izdelka	Črpalka za odpadno vodo
Napajalna napetost	230 V ~ 50 Hz
Absorbirana moč	350 W
Maksimalni pretok	7 000 l/h
Maksimalna tlačna višina	5 m
Maksimalna globina potopitve	5 m
Maksimalna temperatura vode	35 °C
Gibljivi priključek	pribl. 47,8 mm (G1½) IG
Dovoljeni tujki	do 30 mm
Plavalno stikalo	Nastavljivo vklapljanje/izklapljanje
Stopnja zaščite	IPX8
Predvidena uporaba	Odvajanje čiste ali odpadne vode
Varnost	Zaščita z diferenčnim tokokrogom 30 mA
Zaščita motorja	Termična zaščita pred preobremenitvijo
Zaščita pred delovanjem v suhem	Ne uporabljajte brez vode
Tip kabla	Z zaščitnim kontaktnim vtičem
Število strani navodil	232 strani

Pogosto zastavljena vprašanja - NCSPE 35 Neptun

Kaj storiti, če se črpalka ne zažene?

Najprej preverite omrežno napetost (230 V ~ 50 Hz). Če je prisotna, je težava lahko v plavalnem stikalu: postavite ga v višji položaj, da lahko preklopi. Če težava ne izgine, se obrnite na servisno službo.

Kako nastaviti plavalno stikalo?

Plavalno stikalo je mogoče premakniti v njegovem nosilcu, da nastavite točke vklapljanja in izklapljanja. Prepričajte se, da je višina vklapljanja približno 50 cm in izklapljanja približno 5 cm. Razdalja med glavo plovca in nosilcem kabla ne sme biti manjša od 10 cm za zanesljivo delovanje.

Zakaj črpalka deluje, vendar ne črpa vode?

To je lahko posledica zamašenega vhodnega filtra ali prepognjene tlačne cevi. Očistite vhodni filter z vodnim curkom in preverite, ali cev ni stisnjena ali zamašena.

Kako očistiti rotor?

Odstranite sesalno košaro z ohišja, nato pa rotor očistite s čisto vodo. Pazite: naprave ne postavljajte ali podpirajte na rotor. Sestavite v obratnem vrstnem redu.

Kakšna je najvišja temperatura vode?

Temperatura vode ne sme presegati 35 °C. Nad to mejo se lahko sproži termična zaščita motorja in ustavi črpalko.

Ali lahko črpalko uporabljam v bazenu?

Ne, črpalka ni primerna za uporabo v bazenih, otroških bazenih ali vodnih telesih, kjer so lahko osebe ali živali. Namenjena je odvajanju čiste ali odpadne vode iz takšnih bazenov.

Kako shraniti črpalko?

Napravo in njeno dodatno opremo shranite v temnem, suhem, zmrzali zaščitenem prostoru, nedostopnem otrokom. Optimalna temperatura skladiščenja je med 5 in 30 °C. Napravo po možnosti shranite v originalni embalaži.

Kaj storiti, če je napajalni kabel poškodovan?

Če je priključni vod poškodovan, ga mora zamenjati proizvajalec, njegova servisna služba ali podobno usposobljena oseba, da se prepreči nevarnost. Naprave ne uporabljajte s poškodovanim kablom.

Kakšna je garancija?

Garancijska doba je 60 mesecev od datuma nakupa. Pokriva napake materiala ali izdelave, ne pa tudi škode zaradi nepravilne uporabe, naravne obrabe ali nezadostnega vzdrževanja. Za uveljavljanje pravic registrirajte napako na www.isc-gmbh.info.

Kako odstraniti črpalko ob koncu življenjske dobe?

Naprave ne odvrzite med gospodinjske odpadke. V skladu z evropsko direktivo 2012/19/ES jo je treba ločeno zbirati in okolju prijazno reciklirati. Odložite jo v ustreznem zbirnem centru ali se pozanimajte na svoji občini.

NAVODILA ZA UPORABO NCSPE 35 Neptun

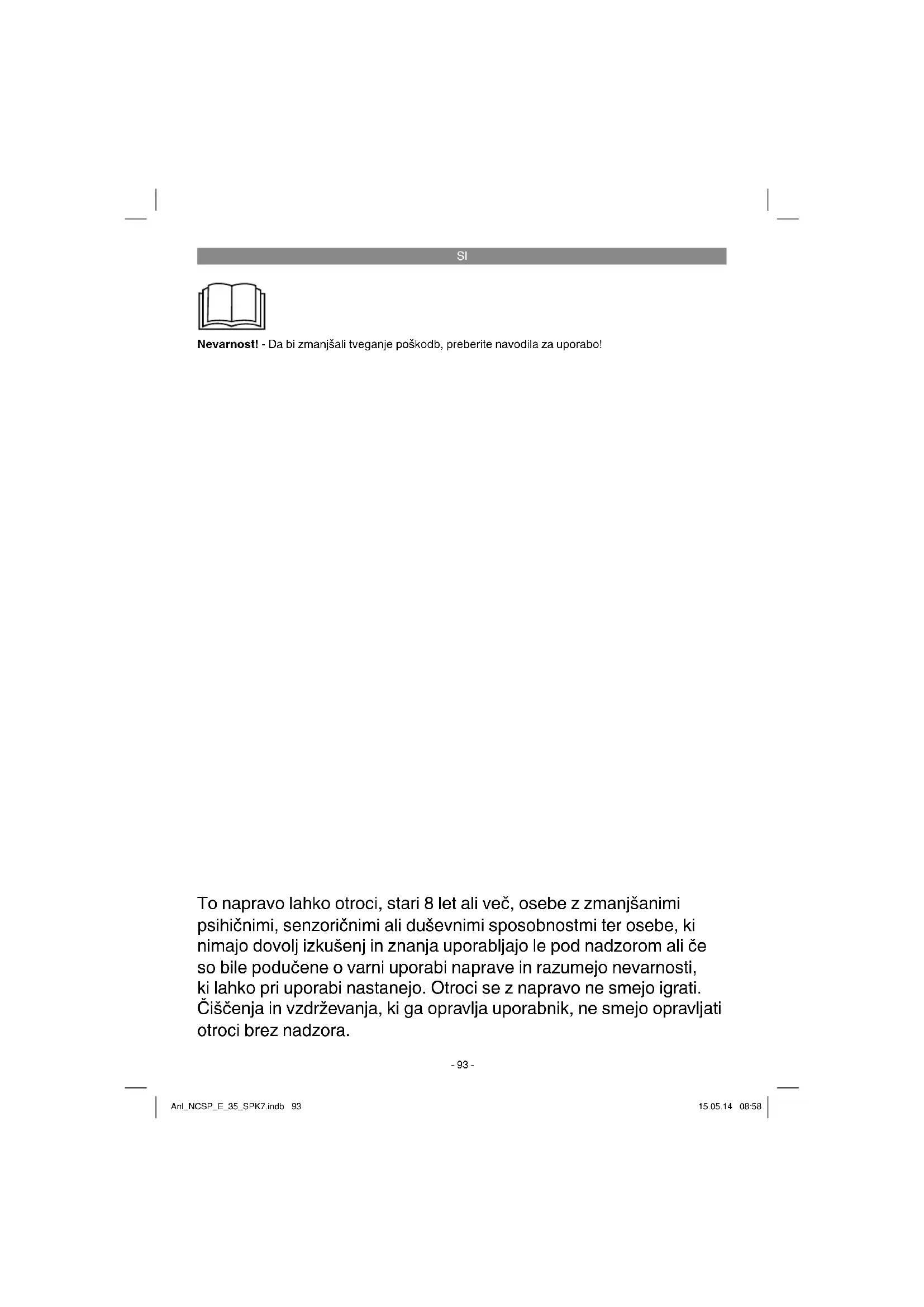

Nevarnost! - Da bi zmanjšali tveganje poškodb, preberite navodila za uporabo!

To napravo lahko otroci, stari 8 let ali vec, osebe z zmanjsanimi psihicnimi, senzoričnimi ali duševnimi sposobnostmi ter osebe, ki nimajo dovolj izkušenj in znanja uporabljajo le pod nadzorom ali ce so bile podučene o varni uporabi naprave in razumejo nevarnosti, ki lahko pri uporabi nastanejo. Otroci se z napravo ne smejo igrati. Čišćenja in vzdřevanja, ki ga opravlja uporabnik, ne smejo opravljati otroci brez nadzora.

SI

Nevarnost!

Pri uporabi naprave je potrebno upoštevati nekaj varnostnih ukrepov, da bi preprečili poskodbe in materialno škodo. Zato skrbno preberite ta navodila za uporabo/vernostne napotke. Le-te dobro shranite tako, da boste imeli zmeraj pri roki potrebne informacije. Če bi napravo izročili drugim osebam, Vas prosimo, da jim izročite tudi ta navodila za uporabo/vernostne napotke. Ne prevzemamo nobene odgovornosti za nezgode ali škodo, ki bi nastale zaradi neupoštevanja teh navodil za uporabo in varnostnih napotkov.

1. Varnostni napotki

Odgovarjajoche varnostne napotide lahko prebere-te v prilozeni knjižici!

Nevarnost!

Preberite varnostne napotide in navodila. Neupoštevanje varnostnih napotkov in navodil ima lahko za posadlo elektrčni udar, požar in/ali hude poskodbe. Shranite vse varnostne napotide in navodila za poznejso uporabo.

Nearnost!

Crpalka mora biti oskrbovana prek zašcitne naprave za okvarni tok (RCD) z nazivnim diferencnim tokom do 30mA (v skladu z VDE 0100, del 702 in 738).

Naprava ni primerna za uporabo v plavalnih bazenih, v bazenckihaz otroke kakrsnekoli vrste in drugih vodah,v katerih se lahko med obratovanjem crpalke nahajajo ljudje ali zivali. Uporaba naprave med zadrzevanjem Ijudi ali zivali v obmochu nevarnosti ni dovoljena.Povprajsaje Vasega elektro strokovnaja!

• Predenvklujcite napravo v obratovanje jo pustite strokovno pregledati, c, ozemljitev, nicelni vod, zacitno stikalo za okvarni tok odgovarjajo varnostnim predpisom podjetja za oskrbo z elektricno energijo in, cbrezhibno delujejo.

• Elektricne spojne povezave morate zašcititi pred vlago.
  V primeru nevarnosti poplavlanja postavite spojne povezave v območje, ki je varno pred poplavami.
  V vsakem primeru preprecite crpanje agresivnih tekocin ter crpanje abrazivnih (ostrih) snovi.

• Napravozasčitite pred mrazom.

• NapravozaaSeite pred suhim obratovanjem.
  Z ustreznimi ukrepi preprecite dostop otrokom do crpalke.

2. Opis naprave na obseg dobave

2.1 Opis naprave (Slika 1)

1.Rocaj

1. Plavajoce stikalo
2. Sesalna košara
3. Univerzalni cevni priključek

2.2 Obseg dobave

S pomocjo opisanega obsega dobave preverite, ali je artikel popoln. Ce deli manjkajo, se najkasneje v 5 delovnih dnevih po nakupu izdelka obrnite na nas servisi center ali na prodajno mesto, kjer ste napravo kopili, in predlozite raucn. Upostevaje preglednico garancijskih storitev ob koncu tega navodila.

• Odprite embalazo in previdno vzemite napravoy iz embalaze.
• Odstranite embalazni material ter embalazne in transporte varovalne priprave (ce obstajajo).
  Preverite,ce je obseg dobave popoln.
  Preverite morebitne poškodbe naprave in delov pribora, do katerih bi lahko prišlo med transportom.
• Po możnosti shranite embalazzo do poteká garancijskega roka.

Nearnost!

Naprava in embalažni material nista igrača za otroke! Otroci se ne smejo igrati's plasticiñimi vrečkami, folijo in malimi deli opreme! Obstaja neavornost zadusitve in zauzitja takšinih delov materiala!

• Crpalka za umazano yodo
  Univerzalnicevniprikljucek
  Originalna navodila za uporabo

SI

3. Predpisana namenska uporaba

Naprava, ki ste je kupili, je primerna za Črpanje vode z najevcjo temperaturo 35^ . Naprave ne uporabljajte za druge tekocine, zlasti ne za motorna goriva, Čistilna sredstva in druge kemične izdelke!

Napravo lahko uporabite povsod, kjer morate precrpavati vodo, npr. v gospodinjstvu, na vrtu in se marsikje. Crpalke ni dovoljeno uporabljati za delovanje bazena!

Pri uporabi naprave v vodi z naravnim, blatnim dnom, napravo postavite nekoliko visje, na primer na opeko.

Naprava ni primerna za trajno uporabo, npr. kot obtočna Črpalka. Pricakovana Živjenjska doba naprave se tem znatno skrajša, saj naprava ni bila zasnovana za trajno obretenitev.

Napravo je dovoljeno uporabljati samo za namene, za katere je bila izdelana. Vsaka drugacna uporaba ni skladna z namenom. Za vsako skodo ali poskodbe, ki pri tem nastanejo, jamci uporabnik/upravljavec, in ne proizvajalec.

Prosimo, upostevajte, da naše naprave niso bilezasnovane za uporabo vPoklicu, obtri ali industrijri. Vprimerih uporabe naprave vPoklicu, obtrini industrijri ali podobnih dejavnostih ne prevzema-mo jamstva.

Iztekanje mazalnega olja/mazalnegaa sredstvalahko onesnazi vodo.

4. Tehnicni podatki

Elektricni prikljucek 230 V~50 Hz

Sprejemna moč 350 Watt

Crpalka kolicina maks. 7000 I/h

Višina Črpanja maks. 5m

Potopna globina maks. 5m

Temperatura vode maks. 35°C

Prikluček za cev ca. 47,8 mm (G 1½) IG

Tujki maks.: 0 30 mm

Visina stikalne tocke: VKLOP ....maks. ca. 50 cm

Visina stikalne tocke: IZKLOP min. ca. 5 cm

Vrsta zašcite: .IPX8

5. Pred uporabo

Pred priklopom se prepričajte, Če se podatki na tipski podatkovni tablici skladajo s podatki o elektrichem omrežju.

5.1 Namestitev

Namestitev naprave poteka:

• stacionarnos fiksnimi cevnimi napeljavami ali
  stacionaro z gibkimi cevnimi napeljavami

Opomba!

Pred delovanjem crpalke se pozanimaje o morebitnih posebnih pogojih za namestitev!

Ce bi lahko npr. izpad elektrike, onesnazenje ali okvarjeno tesnilo povzrocijo materialno skodo, morate namestite dodatne varnostne ukrepe.

Ti varnostni ukrepi so na primer:

Vzporedn delujoce crpalke na locenem zavarovanem tokokrogu, senzorji za vlago za izklop in podobne varnostne naprave.

V primerus dvoma vam mora obvezno svetovati strokovnjak za sanitarne naprave.

Maksimalno kolicino Črpanja je mogoce doseci le z Največijm možnim premerom napeljav, pri priključitvi manjsih cevi ali napeljav se precrpana količina zmanjša. Pri uporabi univerzalnegа cevnega priključka (sl. 1/pos. 4) ga je zato treba skrajšati do uporabljenega priključka, kot prika-zuje sl. 2, da se precrpana količina ne zmanjša po nepotrebnem. Gibke cevne napeljave je treba pritrditi z objemko (ni v obsegu dobave) na univerzali nevni priključek.

Pri namestitvi upostevajte, da ne sme napravnikoli biti namešcena prostoviseča na tlačni napeljavi ali na elektricnem kablu. Napravo je treba obesiti na predviden nosilni ročaj ali položiti na dno jaška. Da zagotovite brezhibno delovanje naprave, mora biti dno jaška vedn brez mulja ali druge umazanjë. Pri prenizkem vodnem stanju se lahko mulj v jašku hitro zausuši in prepreči zagon naprave. Zato morate napravo redno pregledovati (poskusite jo zagnati).

Jašek za Črpalko mora biti dovolj velik.

SI

5.2 Omrežni priključek Nevarnost!

Naprava, ki ste jo kupili, je ze opremljena z vticem z zašcitnim kontaktom. Naprava je predvidena za priklujcitev na vticnico z zašcitnim kontaktom z230V 50Hz .Prepricajte se, da je vticnica ustrezno zavarovana (vsaj 6 A) in brezhibno deluje. Omrezno stikalo vstavite v vticnico in s tem je naprava pripravljena na delovanje.

Nearnost!

To delo lahko opravi le strokovnjak elektrotehnike ali sluzba za stranke, da se izognete nevarim situacijam.

6. Uporaba

Konatančno preberete navodila za namestitev in uporabo, lahko začne naprava delovati ob upostevanju naslednjih tok:

Preverite, ali je napravo postavljena na stabilna tla.
Preverite, ali so tlačne napeljave pravilno namescene.
Prepriajte se, da znaša elektrčni prikjiuček 230 V ~ 50 Hz.
Preverite, ali je elektricna vticnica v brezhib-nem stanju.
Prepričajte se, da vlaga ali voda ne more prodreti do omrežneqa prikliučka.
Prepreci tuhi tek naprave.
Za izklop naprave izvlecite omrezni vtic iz vticnice.

Nastavitev vklopne/izklopne stikalne tocke: Vklopno oz. izklopno toko plavajocega stikala lahko nestavite s spreminjanem plavajocega stikala v zaskochni toki plavajocega stikala.

• Plavajoče stikalo morate namestiti takó, da je visina stikalne točke: VKLOP in visina stikalne točke: IZKLOP laho dosežete enostavno in z malo moči. To preverite takó, da položite napravo v posodo, napolnjeno z vodo, in plavajoče stikalo previdno dvignete z roko, nato pa spet potopite. Pri tem vidite, ali se naprava vklopi/izklopi.
• Pazite, da je razdalja med glavo plavajocega stikala in držalom kabla vsaj 10 cm. Pri premajhni razdalji pravilno delovanje veci zago-tovljeno.
  Pri nastavitvi plavajocega stikala pazite, da se plavajoce stikalo pred izklopom naprave ne dotika dna. Pozor! Nevarnost suhega teka.

7. Zamenjava elektricnegaprikljucnegakabla

Nevarnost!

Ce se elektricni priključni kabel te naprave poskoduje, ga mora zamenjati proizvajalec ali njegova servisna sluzba ali podobno strokovno usposobljena oseba, da bi prepreci ili grozanje varnosti.

8. Cišcenje, vzdhrževanje in narocanje nadomestnih delov

Nevarnost!

Pred vsakim izvajanem vzdrzevanja izvlecite elektrichi priključni vtikač.
- Za prenosno uporabo morate napravo po vsaki uporabi očistiti s Čstoto vodo.
Pri stacionarni instalaciji se priporoça, da preverite delovanje plovnega stikala vsake 3 mesece.
Vlakna in vlaknate delce, ki bi se morebiti nakopičili v ohišju Črpalke, morate odstraniti z vodnim curkom.
- Vsake 3 mesece odstranite blato z dna jaška in ochistete tudi stene jaška.
- Na plovnem stikalu nakopičeno umazanijo odstranite z vodo.

8.1 Ciścenje lopatastega kolesa

V primuru vecje nakopičene umazanje v ohišju Črpalke morate spodnji del Črpalke razstaviti na sledeči nacin:

1. Odvijte sesalni kos z ohisja.
2. Očistite lopatasto kolo s Čisto vodo.

Pozor! Naprave ne odstavljaje ali podpirajte na lopastato kolo!

1. Sestavljanje izvrsite v obrtnem vrstnem redu.

8.2 Vzdrzevanje

V notranjosti naprave ni nobenih delov, ki bi jih bilo potrebno vzdrrzevati.

SI

8.3 Narocanje nadomestnih delov:

Pri narocanju nadomestnih delov je potrebno na-vesti naslednje navedbe:

Tipnaprave
Art. stevilko naprave
- Ident- stevilko naprave

Stevilka potrebega nadomestega dela Aktualne cene in informacione najdete na spltejni strani www.isc-gmbh.info

9. Odstranjevanje in ponovna uporaba

Naprava se nahaja v embalazi, da ne bi prišlo do poskodb med transportom. Ta embalaja je surovi na in s tem ponovno uporabna ali pa jo je možno reciklirati. Naprava in njen pribor sta izdelana iz različnih materialov kot NPR. kovine in plastika. Okvarjene naprave ne sodijo med gospodinjske odpadke. Napravo odložite na ustreznem zbirališcu, da bo pravilno odstranjena. Če ne poz-nate primernih zbirališc, se pozanimajte pri svoji občinski upravi.

10. Skladischenje

Napravo in pribor za napravo skladiscite na temnem, suhem in pred mrazom zašitenem in za otroke nedostopnm mestu. Optimalna skladiscna temperature je med 5 in 30^ Elektricno orodje shranujte v originalni embalazi.

11. Skladisčenje

Motnja Vzrok	Rešitev
Naprava se ne zažene	-Niomrežneelektrïne napetosti - Plovno stikalo ne vklaplja	-Preveriteomrežnoelektrïne nape-tost - Plovno stikalo postavite na višji položaj
Napravanečrpa-Zamašenovstopnosito - Upognjena tlačna cev	-Vstopnositoočistete z vodnim cur-kom - Odpravite upognjeno mesto
Naprava se ne izključi	- Plovno stikalo se ne more spustiti dol	- Napravo postavite pravilno na dno jaška
Nezadostnakoličina Črpanja	-Zamašenovstopnosito - Moč se zmanjša zaradi močno um-azane vode in ostrih primesi v vodi	-Očistete vstopno sito - Očistete napravo in zamenjale ob-rabljene delie
Naprava se po kat-kem Času izključi	- Zaščita motorja je izključila napravo zaradi premočne umazanije v vodi - Previsoka temperatura vode, zaščita motorja je izključila napravo	-Izvljecite elektrïčni prikrljučni vtikač in očistete napravo in jašek - Pazite na najvišjo dovoljeno tempe-raturo vode 35 °C!

SI

Samo za dezele EU

Elektricnega orodja ne mečite med gospodinskje opadke!

V skladu z evropsko smernico 2012/19/EG o starih elektrichin in elektronskih napravah in v skladu z izvajanjem nacionalne zakonodaje morate loceno zbirati izrabljena elektrichna orodja in jih predati v okoljsko varno ponovno predelavo.

Reciklazna alternativa za poziv za vračanje:
Lastnik elektricne naprave je alternativno zavezan, da namesto vracanja sodeluje pri pri strokovno ustreznem recikliranju v primuru predaje lastnine. Staro napravo se lahko v ta namen tudi prepusti na odvizemnem mestu, ki izvaja odstranjevanje v smislu nacionalne zakonodaje o odstranjevanju takšnih oppadkov. To se ne nanaša na starim napravam priložene deli pribora in opreme brez elektrichnih komponent.

Ponatis ali kakrsnokoli razmnozevanje dokumentacije in spremlajocih papirjev o proizvodu, tud po izvleckih, je dovoljeno samo z izrecnim soglasjem ISC GmbH.

Pridrzana pravica do tehnicnih spremb

SI

Servisneinformacije

V vseh drzavah, ki so navedene v garancijski listini, sodelujemo s kompetentnimi servinisimi partnerji, katerih kontakti so razvidni iz garancijske listine. Na voljo so vam za vse potrebne servisne storitve, kot so popravila, oskrba z nadomestnimi in obrnimi deli ali oskrba s potrosnimi materiali.

Upostevajte, da so nikateri deli tega izdelka izpostavljeni naravni obrabi zaradi uporabe oz. da so nekateri deli potrošni material.

Kategorija Primer
Obrabni deli* Kolo Črpalke
Obrabni material/ obrabni deli*
Manjkajovi deli

^* ni nujno, da je v obsegu dobave!

Pri pomanjkljivostih ali napakah vas prosimo, da napako prijavite na www.isc-gmbh.info. Napako kar njbolj natančno opisi te in v vsakem primuru odgovorite na naslednja vprašanja:

Odgovorite na naslednja vprašanja:

• Je naprava nekoč delovala, ali je bila od vsega začetka okvarjena?
• Ste pred okvaro opazili kaj neobičajnega (simpltom ali okvaro)?
  Kaj na napravi po vašem mnenju ne dela (glavni znak)?
  Opise to napacno delovanje.

Garancijska listina

Spostovani uporabnik,

za naše izdelke izvajamo strogo končno kontrlo kakovosti. Če ta naprava kljub temu ne deluje brezhibno, to zelo obžalujemo in vas prosimo, da se obrnete na našo servisno sluzbo na naslovu, ki je naveneden na tej garancijski kartici, ali na prodajno mesto, pri katerem ste kupili napravo. Za uveljavljanje garancijskih zahtevkov velja naslednje:

1. Ti garancijski pogoji urejago dodatne garancijske storitve. Ta garancija ne vpliva na vaše zakonske garancijske zahtevke. Naše garancijske storitve so za vas brezplačne.
2. Garancijske storitve se nanašažo izkljucno na napake na napravi, ki dokazljivo temelijo na napaki v materialu ali izdelavi, in jih lahko po izbiri popravimo ali pa napravo zamenjamo. Prosimo, upostevajte, da naše naprave niso bilezasnovane za uporabo vPoklicu, obtri ali zaPoklicu no uporabo. Garancijska pogodba takne ne nastane, Če napravo v garancijskem odobju uporabljate za v obtrnih, rokodelskih ali industrijskih obratih ali Če je bila izpostavljena obretenitvam, ki so temu enakovredna.

3. Iz garancije so izvzeti:

4. Skoda na napravi, ki je nastala zaradi neuostoovanja navodil za monta lo ali zaradi nestrokovne instalacije, neuostoovanja navodil za uporabo (kot npr. s prikrjucitvjo na napacno omreznopapetost ali vrsto toka), neuostoovanja navodil za vzdbrzevanje in varnostih dolocil ali zaradi izpostavitve naprave nenormalnim okoljskim pogojem ali zaradi neustrezne nege in vzdbrzevanja.

5. Skoda na napravi, ki je nastala zaradi nenamenske ali nestrokovne uporabe (npr. zaradi preobrenite naprave ali uporabe v orodjin ali opremi, za katera ni odobrena), Voor tujkov v napravo (npr. peska, kamnov ali prahu, poskodb pri transportu), uporabe sile ali zunanje sile (npr. poskodbe pri padcih).

6. Skode na napravi ali delih naprave, ki je nastala kot posledica uporabe oz. obicajne ali drugacne obrabe.

7. Garancijsko obdobje traja 60 mesecev in se začne z datumom nakupa naprave. Garancijske zahtevk je treba uveljaviti pred potekom garancijskega obdobja v roku dveh tednov, ko opazite okvaro. Uveljavljanje garancijskih zahevkov po poteku garancijskega obdobja je izkljuceno. Popravilo ali menjava naprave ne podalša garancijskega obdobja, niti ne predstavlja začetka novega garancijskega obdobja za storitév, izvedeno na naprvi ali za morebitne vgrajene nadomestne dele. To velj tudi pri servisih na kraju samem.

8. Za uveljavljanje vasega garancijskega zahevka okvarjeno naprvo prijavite na: www.isc-gmbh.info. Če sodi okvara v obseg garancijske storitve, vam bomto takoj vrnili popravljeno ali novo naprvo.

Opozarjamo na omejitve v okviru te garancije za obrabne, potrošne in manjkajocde dele v skladu s servisimi informacijami, opisanimi v teh navodilih za uporabo.
