INSTRUKCJA OBSŁUGI NCSPE 35 Neptun

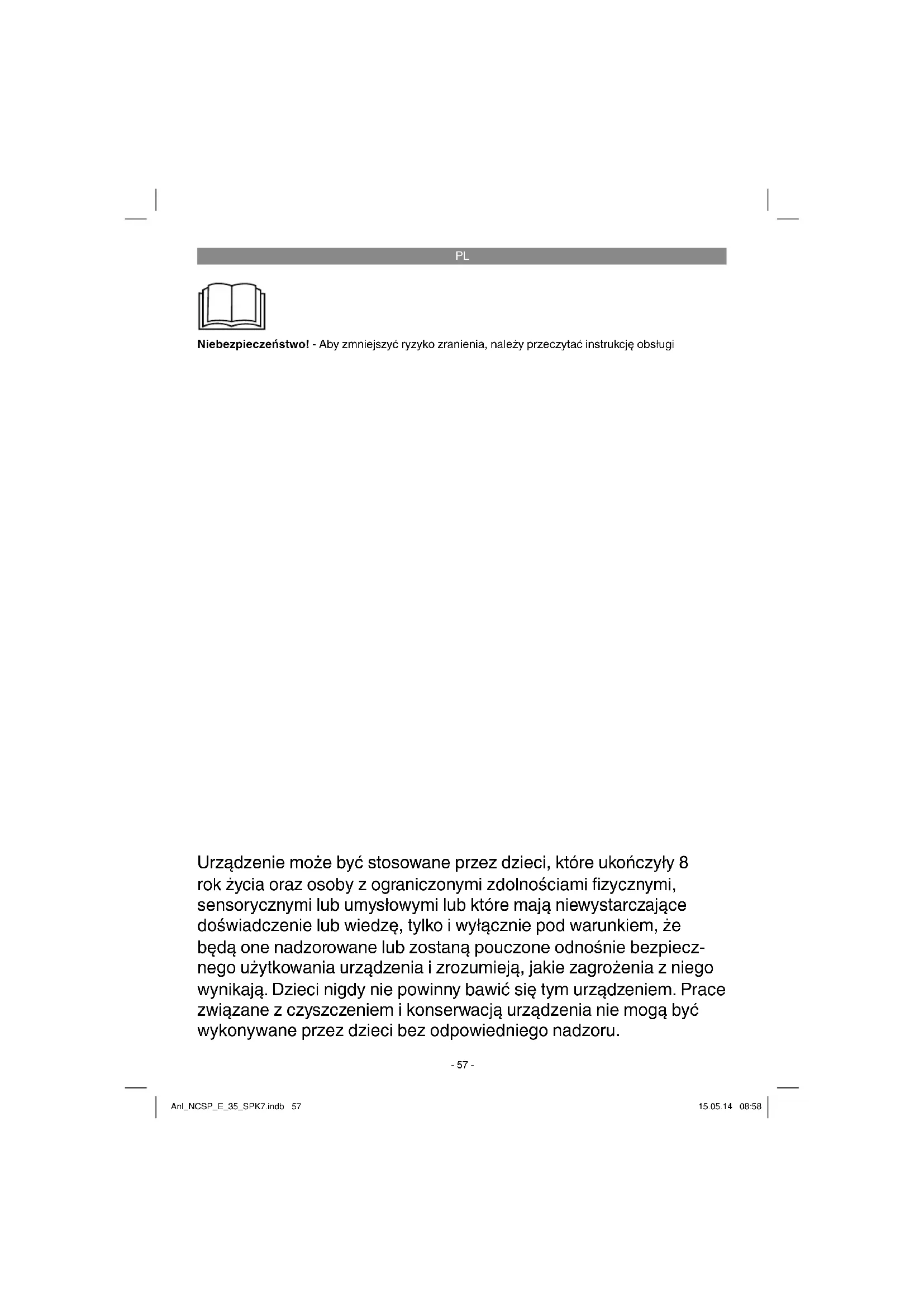

Niebezpieczeństwo! - Aby zmniejszyć ryzyko zranienia, należy przeczytać instrukcję obsługi Urządzenie może być stosowane przez dzieci, które ukończyły 8 rok życia oraz osoby z ograniczonymi zdolnościami fi zycznymi, sensorycznymi lub umysłowymi lub które mają niewystarczające doświadczenie lub wiedzę, tylko i wyłącznie pod warunkiem, że będą one nadzorowane lub zostaną pouczone odnośnie bezpiecz- nego użytkowania urządzenia i zrozumieją, jakie zagrożenia z niego wynikają. Dzieci nigdy nie powinny bawić się tym urządzeniem. Prace związane z czyszczeniem i konserwacją urządzenia nie mogą być wykonywane przez dzieci bez odpowiedniego nadzoru. Anl_NCSP_E_35_SPK7.indb 57Anl_NCSP_E_35_SPK7.indb 57 15.05.14 08:5815.05.14 08:58PL

Niebezpieczeństwo! Podczas użytkowania urządzenia należy przestrzegać wskazówek bezpieczeństwa w celu uniknięcia zranień i uszkodzeń. Z tego względu proszę dokładnie zapoznać się z instrukcją obsługi/ wskazówkami bezpieczeństwa. Proszę zachować instrukcję i wskazówki, aby można było w każdym momencie do nich wrócić. W razie przekazania urządzenia innej osobie, proszę wręczyć jej również instrukcję obsługi/ wskazówki bezpieczeństwa. Nie odpowiadamy za wypadki i uszkodzenia zaistniałe w wyniku nieprzestrzegania niniejszej instrukcji i wska- zówek bezpieczeństwa.

1. Wskazówki bezpieczeństwa

Niebezpieczeństwo! Przeczytać wszystkie wskazówki bezpieczeństwa i instrukcję. Nieprzestrzeganie instrukcji i wskazówek bezpieczeństwa może wywołać porażenia prądem, niebezpieczeństwo pożaru lub ciężkie zranienia. Proszę zachować na przyszłość wskazówki bezpieczeństwa i instrukcję. Niebezpieczeństwo! Zasilanie pompy musi być wyposażone w wyłącznik różnicowoprądowy (RCD) ze zna- mionowym różnicowym prądem zadziałania do 30mA (wg normy VDE 0100 część 702 i 738). Urządzenie nie jest przeznaczone do użytku w basenach, brodzikach jakiekolwiek rod- zaju i innych wodach, w których podczas pracy urządzenia mogą przebywać osoby lub zwierzęta. Zabrania się uruchamiania urządzenia, jeżeli w obszarze zagrożenia przebywają osoby lub zwierzęta. Skonsultować się ze specjalistą elektrykiem!

Przed uruchomieniem urządzenia konieczne jest przeprowadzenie przez specjalistę kon- troli, czy uziemienie, zerowanie i wyłącznik różnicowoprądowy odpowiadają przepisom bezpieczeństwa danego zakładu energetycz- nego oraz działają prawidłowo.

Wszystkie elektryczne połączenia wtykowe muszą być chronione przed wilgocią.

W przypadku ryzyka zalania należy umieścić elektryczne połączenia wtykowe w obszarze poza zasięgiem wody powodziowej.

Nie przetłaczać agresywnych cieczy ani cie- czy z substancjami ściernymi.

Urządzenie należy chronić przed mrozem.

Urządzenie nie powinno nigdy pracować na sucho.

Przy pomocy odpowiednich środków wykluczyć możliwość dostępu do urządzenia przez dzieci.

2. Opis urządzenia i zakres dostawy

2.1 Opis urządzenia (rys. 1)

2. Włącznik pływakowy

4. Uniwersalne przyłącze węża

Prosimy sprawdzić na podstawie podanego zakresu dostawy czy produkt jest kompletny. Jeżeli stwierdzono brak części, prosimy zwrócić się w ciągu 5 dni roboczych od zakupu produktu do naszego centrum serwisowego lub punktu zakupu urządzenia przedstawiając dowód zaku- pu. Prosimy wziąć pod uwagę umieszczoną w informacjach serwisowych na końcu tej instrukcji tabelę świadczeń gwarancyjnych.

Otworzyć opakowanie i ostrożnie wyciągnąć urządzenie.

Zdjąć opakowanie oraz zabezpieczenia do transportu (jeśli jest).

Sprawdzić, czy dostawa jest kompletna.

Sprawdzić, czy urządzenie i wyposażenie dodatkowe nie zostały uszkodzone w trans- porcie.

W razie możliwości zachować opakowanie, aż do upływu czasu gwarancji. Niebezpieczeństwo! Urządzenie i opakowanie nie są zabawkami! Dzieci nie mogą bawić się częściami z twor- zywa sztucznego, folią i małymi elementami! Niebezpieczeństwo połknięcia i uduszenia się!

Pompa do brudnej wody

Uniwersalne przyłącze węża

3. Użycie zgodne z przeznaczeniem

Zakupione przez Państwa urządzenie jest przeznaczone do tłoczenia wody o maksymalnej temperaturze 35° C. Zabrania się stosowania tego urządzenia do tłoczenia innych cieczy, w szczególności paliw silnikowych, środków czyszczących i innych substancji chemicznych! Urządzenie może być stosowane wszędzie, gdzie konieczne jest przetłaczanie wody, np. w domu, w ogrodzie i w innych miejscach. Zabrania się sto- sowania urządzenia w basenach! W przypadku użytkowania urządzenia w zbiorniku wodnym z naturalnym zamulonym dnem ustawić urządzenie na lekkim podwyższeniu, np. na cegłach. Urządzenie nie jest przeznaczone do pracy ciągłej, np. jako pompa cyrkulacyjna w sta- wie. Może spowodować to skrócenie okresu użytkowania urządzenia, ponieważ urządzenie nie zostało skonstruowane do pracy pod długotrwałym obciążeniem. Urządzenie należy stosować tylko zgodnie z jego przeznaczeniem. Każde uż ycie odbiegające od opisanego w niniejszej instrukcji jest niezgod- ne z przeznaczeniem. Za wszelkie wynikające stąd szkody i obrażenia odpowiada użytkownik/ obsługujący, a nie producent. Prosimy pamiętać o tym, że nasze urządzenia nie są przeznaczone do zastosowania profesjonal- nego, rzemieślniczego lub przemysłowego. Nie przejmujemy odpowiedzialności w razie stoso- wania urządzenia w zakładach rzemieślniczych, przemysłowych lub do podobnych działalności. Wyciek oleju/smaru może spowodować zanie- czyszczenie wody.

Podłączenie do sieci: .................... 230 V ~ 50 Hz Pobierana moc: ......................................... 350 W Maks. wydajność tłoczenia: .....................7000 l/h Maks. wysokość tłoczenia: ............................ 5 m Maks. głębokość zanurzenia: ........................ 5 m Maks. temperatura wody: ........................... 35 °C Przyłącze węża: ...............ok. 47,8 mm (G 1½ ) IG Ciała obce maks.: ..................................Ø 30 mm Wysokość punktu włączenia: .....maks. ok. 50 cm Wysokość punktu wyłączenia: .........min. ok. 5 cm Stopień ochrony: ..........................................IPX8

5. Przed uruchomieniem

Przed podłączeniem urządzenia należy się upewnić, że dane na tabliczce znamionowej urządzenia są zgodne z danymi zasilania.

Urządzenie należy zainstalować:

stacjonarnie ze sztywnym przyłączem ru- rowym lub

stacjonarnie z elastycznym przyłączem wężowym. Wskazówka: Przed uruchomieniem pompy należy sprawdzić, czy spełnione zostały ewentualne szczególne wa- runki odnośnie instalacji! Jeżeli np. w przy przypadku przerwy w dostawie prądu, zabrudzenia lub uszkodzenia uszczelnie- nia może dojść do powstania szkód materialnych, wówczas konieczne jest zainstalowanie dodat- kowych środków ochronnych. Przykładowe środki ochronne: równolegle działające pompy, podłączone do oddzielnie zabezpieczonego obwodu elektrycznego, czujniki wilgoci do automa- tycznego wyłączenia i inne podobne środki bezpieczeństwa. W razie wątpliwości konieczne jest skonsultowanie się ze specjalistą w zakresie instalacji sanitarnych. Anl_NCSP_E_35_SPK7.indb 59Anl_NCSP_E_35_SPK7.indb 59 15.05.14 08:5815.05.14 08:58PL

Maksymalna wydajność tłoczenia może zostać osiągnięta tylko przy zastosowaniu przewodów o największej możliwej średnicy. W przypadku podłączenia węży lub przewodów rurowych o mniejszej średnicy obniża się odpowiednio wydajność tłoczenia. Z tego powodu, jeżeli używa się przyłącza uni- wersalnego węża (rys. 1/poz. 4), należy zgodnie z rys. 2 skrócić go aż do używanego przyłącza, aby nie powodować zbędnego zmniejszenia wydajności tłoczenia. Elastyczne przewody wężowe należy zamocować na przyłączu uniwer- salnym węża przy pomocy opaski zaciskowej (nie wchodzi w skład urządzenia). Podczas instalowania urządzenia należy pamiętać o tym, że nie wolno montować go w taki sposób, aby było zawieszone na przewodzie tłocznym lub przewodzie zasilania. Urządzenie musi zostać zawieszone na przeznaczonym do tego celu uchwycie lub być ustawione na dnie szybu. Aby zapewnić prawidłową pracę urządzenia, na dnie szybu nie powinien znajdować się szlam ani innego rodzaju za- nieczyszczenia. Przy zbyt niskim poziomie wody zalegający w szybie szlam może szybko zaschnąć i utrudniać uruchomienie pompy. Z tego względu konieczna jest regularna kontrola urządzenia (przeprowadzanie prób uruchomie- niowych). Szyb, w którym umieszczona jest pompa, musi mieć odpowiednią wielkość.

5.2 Podłączenie do sieci

Niebezpieczeństwo! Zakupione przez Państwa urządzenie jest wyposażone we wtyczkę z zestykiem ochronnym. Urządzenie jest przeznaczone do podłączenia do gniazdka wtykowego z zestykiem ochronnym 230 V ~ 50 Hz. Upewnić się, że gniazdko wty- kowe jest wystarczająco zabezpieczone (min. 6 A) i znajduje się w nienagannym stanie. Włożyć wtyczkę do gniazdka wtykowego; urządzenie jest teraz gotowe do pracy. Niebezpieczeństwo! Z przyczyn bezpieczeństwa ta praca musi zostać wykonana przez specjalistę elektryka lub autory- zowany serwis.

Po przeczytaniu instrukcji montażu i obsługi i przestrzegając następujących punktów można przystąpić do uruchomienia urządzenia:

Sprawdzić, czy urządzenie jest prawidłowo ustawione.

Sprawdzić, czy przewód tłoczny jest popraw- nie podłączony.

Upewnić się, że urządzenie podłączono do sieci o wartościach 230 V ~ 50 Hz.

Sprawdzić, czy gniazdko wtykowe znajduje się w nienagannym stanie.

Upewnić się, że podłączenie do sieci nie jest zawilgocone lub nie weszło kontakt z wodą.

Urządzenie nie powinno nigdy pracować na sucho.

Aby wyłączyć urządzenie należy wyciągnąć wtyczkę z gniazdka wtykowego. Funkcja zintegrowanego włącznika Ustawie- nie punktu włączenia/wyłączenia: Punkt włączenia i wyłączenia włącznika pływakowego może być regulowany przez odpo- wiednie przemieszczenie włącznika pływakowego w mocowaniu.

W łącznik pływakowy musi być zamonto- wany w taki sposób, aby punkty włączenia i wyłączenia były łatwo dostępne. Przeprowadzić kontrolę działania włącznika pływakowego. W tym celu umieścić urządzenie w napełnionym wodą pojem- niku i ostrożnie ręką podnieść i następnie opuścić włącznik pływakowy. Należy przy tym zaobserwować, czy urządzenie się odpo- wiednio włącza i wyłącza.

Należy pamiętać o tym, że odstęp między głowicą włącznika pływakowego i moco- waniem kabla musi wynosić co najmniej 10 cm. W przypadku niewystarczającego odstępu nie gwarantuje się poprawnej pracy urządzenia.

Podczas regulacji włącznika pływakowego należy pamiętać o tym, że włącznik pływakowy przed wyłączeniem urządzenia nie powinien dotknąć dna. Uwaga! Niebezpieczeństwo pracy na sucho! Anl_NCSP_E_35_SPK7.indb 60Anl_NCSP_E_35_SPK7.indb 60 15.05.14 08:5815.05.14 08:58PL

7. Wymiana przewodu zasilającego

Niebezpieczeństwo! W razie uszkodzenia przewodu zasilającego, przewód musi być wymieniony przez autoryzowa- ny serwis lub osobę posiadającą podobne kwalifi - kacje, aby uniknąć niebezpieczeństwa.

8. Czyszczenie, konserwacja i

zamawianie części zamiennych Niebezpieczeństwo!

Przed przystąpieniem do prac konserwacyj- nych wyciągnąć wtyczkę z gniazdka.

W razie użytkowania przenośnego po każdym użyciu oczyścić urządzenie czystą wodą.

Przy instalacji stacjonarnej zaleca się kontrolę funkcjonowania włącznika pływakowego co trzy miesiące.

Strzępki i włókna osadzające się w obudowie pompy należy usuwać za pomocą strumienia wody.

Co 3 miesiące usuwać szlam z dna szybu oraz czyścić ściany szybu.

Oczyścić czystą wodą włącznik pływakowy z nagromadzonych osadów.

8.1 Czyszczenie koła łopatkowego

W przypadku za dużych osadów w obudowie konieczne jest zdemontowanie dolnej części urządzenia w następujący sposób:

1. Wyjąć kosz ssawny z obudowy

2. Czystą wodą oczyścić koło łopatkowe.

Uwaga! Nie stawiać ani nie opierać urządzenia na kole łopatkowym!

3. Złożyć urządzenie postępując w odwrotnej

We wnętrzu urządzenia nie ma części wymagających konserwacji.

8.3 Zamawianie części wymiennych:

Podczas zamawiania części zamiennych należy podać następują ce dane:

Numer artykułu urządzenia

Numer identyfikacyjny urządzenia

Numer części zamiennej Aktualne ceny artykułów i informacje znajdują się na stronie: www.isc-gmbh.info

9. Utylizacja i recykling

Sprzęt umieszczony jest w opakowaniu zapobiegającym uszkodzeniom w czasie trans- portu. Opakowanie jest surowcem i nadaje się do powtórnego użytku lub do recyklingu. Urządzenie oraz jego osprzęt składają się z rożnych rodzajów materiałów, jak np. metal i tworzywa sztuczne. Nie wyrzucać uszkodzonych urządzeń do śmietnika! W celu odpowiedniej utylizacji należy oddać urządzenie do specjalistycznego punktu zbiórki odpadów. Informacji o specjalistycznych punktach zbiórki odpadów udziela administracja komunalna.

Urządzenie i wyposażenie dodatkowe przechowywać w miejscu ciemnym, suchym i wolnym od przemarzania, zabezpieczyć przed dziećmi. Optymalna temperatura przechowywani 5 do 30˚C. Przechowywać urządzenie w oryginal- nym opakowaniu. Anl_NCSP_E_35_SPK7.indb 61Anl_NCSP_E_35_SPK7.indb 61 15.05.14 08:5815.05.14 08:58PL

11. Plan wyszukiwania usterek

Usterki Przyczyna Sposób usunięcia Urządzenie nie działa - Brak zasilania - Włącznik pływakowy niewłączony - Sprawdzić zasilanie - Podnieść włącznik pływakowy Pompa nie pompuje - Zapchane sitko wlotowe - Zagięty waż ciśnieniowy - Wyczyścić wodą sitko wlotowe - Usunąć zagięcia Pompa się nie wyłącza - Wyłącznik pływakowy nie może opaść - Poprawnie ustawić urządzenie na dnie Niedostateczna wydajność pompy - Zapchane sitko wlotowe - Zmniejszona wydajność przez moc- no zanieczyszczoną domieszkę wody - Wyczyścić sitko wlotowe - Wyczyścić urządzenie i wymienić zużyte cz ęści Pompa wyłącza się po krótkim czasie - Zabezpieczenie silnika wyłącza pompę z powodu za dużego zanieczyszczenia wody - Za wysoka temperatura wody, zabezpieczenie wyłącza silnik. - Wyciągnąć wtyczkę z sieci i wyczyścić urządzenie oraz szyb - Pamiętać o maksymalnej tempera- turze wody 35 ° C! Anl_NCSP_E_35_SPK7.indb 62Anl_NCSP_E_35_SPK7.indb 62 15.05.14 08:5815.05.14 08:58PL

Tylko dla krajów Unii Europejskiej Nie wyrzucać elektronarzędzi do śmieci! Według europejskiej dyrektywy 2012/19/EG o starych urządzeniach elektrycznych i elektronicznych oraz włączenia ich do prawa krajowego, zużyte elektronarzędzia należy zbierać oddzielnie i oddawać do punktu zbiórki surowców wtórnych. Alternatywa recyklingu wobec obowiązku zwrotu urządzenia: Właściciel elektronarzędzi w przypadku przekazania własności, jest zobowiązany, zamiast odesłania, do współudziału we właściwym przetworzeniu. Stare urządzenie może być dostarczone do punktu zbiorczego, który przeprowadza eliminację w myśl krajowego obiegu gospodarczego i ustawy o odpa- dach. Nie dotyczy to osprzętu i środków pomocniczych załączonych do starego urządzenia, które nie mają części elektrycznych. Przedruk lub innego rodzaju powielanie dokumentacji wyrobów oraz dokumentów towarzyszących, na- wet we fragmentach dopuszczalne jest tylko za wyraźną zgodą fi rmy iSC GmbH. Zmiany techniczne zastrzeżone Anl_NCSP_E_35_SPK7.indb 63Anl_NCSP_E_35_SPK7.indb 63 15.05.14 08:5815.05.14 08:58PL

Informacje serwisowe Posiadamy partnerów serwisowych we wszystkich krajach wymienionych w tym certyfi kacie gwarancji. Odpowiednie dane kontaktowe znajdą Państwo w tym certyfi kacie gwarancji. Nasi partnerzy są do Państwa dyspozycji we wszystkich kwestiach serwisowych takich jak naprawa, zamawianie części zami- ennych i zużywalnych oraz materiałów eksploatacyjnych. Należy wziąć pod uwagę, że następujące części tego produktu podlegają normalnemu podczas eksploatacji lub naturalnemu zużyciu bądź że następujące części konieczne są jako materiały eksploatacyjne. Kategoria Przykład Części zużywające się* Wirnik pompy Materiał eksploatacyjny/części eksploatacyjne* Brakujące części

• nie zawsze wchodzą w zakres dostawy! W przypadku stwierdzenia wad lub błędów prosimy o odpowiednie zgłoszenie na stronie internetowej www.isc-gmbh.info. Prosimy zamieścić dokładny opis błędu oraz odpowiedzieć na poniższe pytania:

Czy urządzenie na początku działało czy też było uszkodzone od samego początku?

Czy przed wystąpieniem usterki zwrócili Państwo uwagę na coś szczególnego (oznaki przed usterką)?

Pod jakim względem urządzenie działa Państwa zdaniem nieprawidłowo (główny objaw)? Prosimy o podanie opisu. Anl_NCSP_E_35_SPK7.indb 64Anl_NCSP_E_35_SPK7.indb 64 15.05.14 08:5815.05.14 08:58PL

Certyfi kat gwarancji Szanowny kliencie, szanowna klientko! Nasze produkty podlegają surowej kontroli jakości. Jeżeli mimo to stwierdzą Państwo usterki w funk- cjonowaniu urządzenia, przepraszamy za spowodowane niedogodności i prosimy o zwrócenie się do naszego biura serwisowego pod wskazanym na karcie gwarancyjnej adresem lub do punktu zakupu urządzenia. Dla spełnienia roszczeń gwarancyjnych obowiązują następujące postanowienia:

1. Poniższe warunki gwarancji obejmują świadczenia w ramach dodatkowej gwarancji. Poprzez udzie-

lenie tej gwarancji przyznane Państwu ustawowo uprawnienia z tytułu rękojmi nie ulegają zmianie. Nasze świadczenia gwarancyjne udzielane są Państwu bezpłatnie.

2. Świadczenie gwarancyjne obejmuje wyłącznie wady urządzenia wynikające w udowodniony sposób

z błędów w jego produkcji lub w materiale i ogranicza się do usunięcia powyższych wad bądź wymi- any urządzenia, według decyzji producenta. Prosimy pamiętać o tym, że zgodnie z przeznaczeniem nasze produkty nie zostały skonstruowane do prac w ramach działalnoś ci o charakterze gospodarczym, rzemieślniczym bądź profesjonal- nym. Tym samym, w przypadku użytku urządzenia podczas okresu gwarancyjnego w zakładach rzemieślniczych, przemysłowych i innej działalności gospodarczej lub eksploatacji pod podobnym obciążeniem postanowienia umowy gwarancyjnej tracą moc.

3. Gwarancji nie podlegają:

- szkody wynikające z niestosowania się do instrukcji montażu lub nieprawidłowej instalacji, nieprzestrzegania instrukcji obsługi (np. podłączenie do nieprawidłowego napięcia sieciowe- go lub nieprawidłowego rodzaju prądu), nieprzestrzegania zaleceń odnośnie konserwacji i bezpieczeństwa, oddziaływania anormalnych warunków otoczenia (np. uszkodzenia na skutek upadku urządzenia), jak i szkody powstałe na skutek niedostatecznej konserwacji i pielęgnacji urządzenia. - szkody wynikające z niedozwolonego lub nieprawidłowego stosowania urządzenia (np. przeciążenia urządzenia lub stosowanie innych niż zalecane narzędzi i akcesoriów), nieprzestrze- gania zaleceń odnośnie konserwacji i bezpieczeństwa, szkody powstałe na skutek ciał obcych w urządzeniu (np. piasek, kamienie, pył lub kurz oraz szkody podczas transportu), stosowania siły przy obsłudze urządzenia lub oddziaływania zewnętrznego (np. uszkodzenia na skutek upadku urządzenia). - uszkodzenia urządzenia lub jego części, które powstały na skutek normalnego prawidłowego lub innego naturalnego zużycia.

4. Okres gwarancji wynosi 60 miesiące licząc od dnia kupna urządzenia. Roszczenia gwarancyjne

winny być zgłaszane przed upływem dwóch tygodni od momentu stwierdzenia usterki. Po upływie okresu objętego gwarancją wyklucza się możliwość spełnienia roszczeń gwarancyjnych. Naprawa bądź wymiana urządzenia nie powodują przedłużenia okresu gwarancyjnego ani rozpoczęcia biegu nowego okresu gwarancyjnego na zamienione urządzenie ani na zastosowane części zamienne. Obowiązuje to również w przypadku interwencji serwisowej na miejscu.

5. W celu przedstawienia roszczeń gwarancyjnych należy zgłosić uszkodzone urządzenie na

następującej stronie: www.isc-gmbh.info. Jeżeli wada objęta jest świadczeniem gwarancyjnym, otrzymają Państwo niezwłocznie naprawione lub nowe urządzenie. W przypadku części zużywających się, materiałów eksploatacyjnych oraz brakujących części zwracamy uwagę na ograniczenia tej gwarancji zgodnie z informacjami serwisowymi zamieszczonymi w tej instruk- cji obsługi. Anl_NCSP_E_35_SPK7.indb 65Anl_NCSP_E_35_SPK7.indb 65 15.05.14 08:5815.05.14 08:58CZ
