KÄYTTÖOHJE PLT 300 HILTI

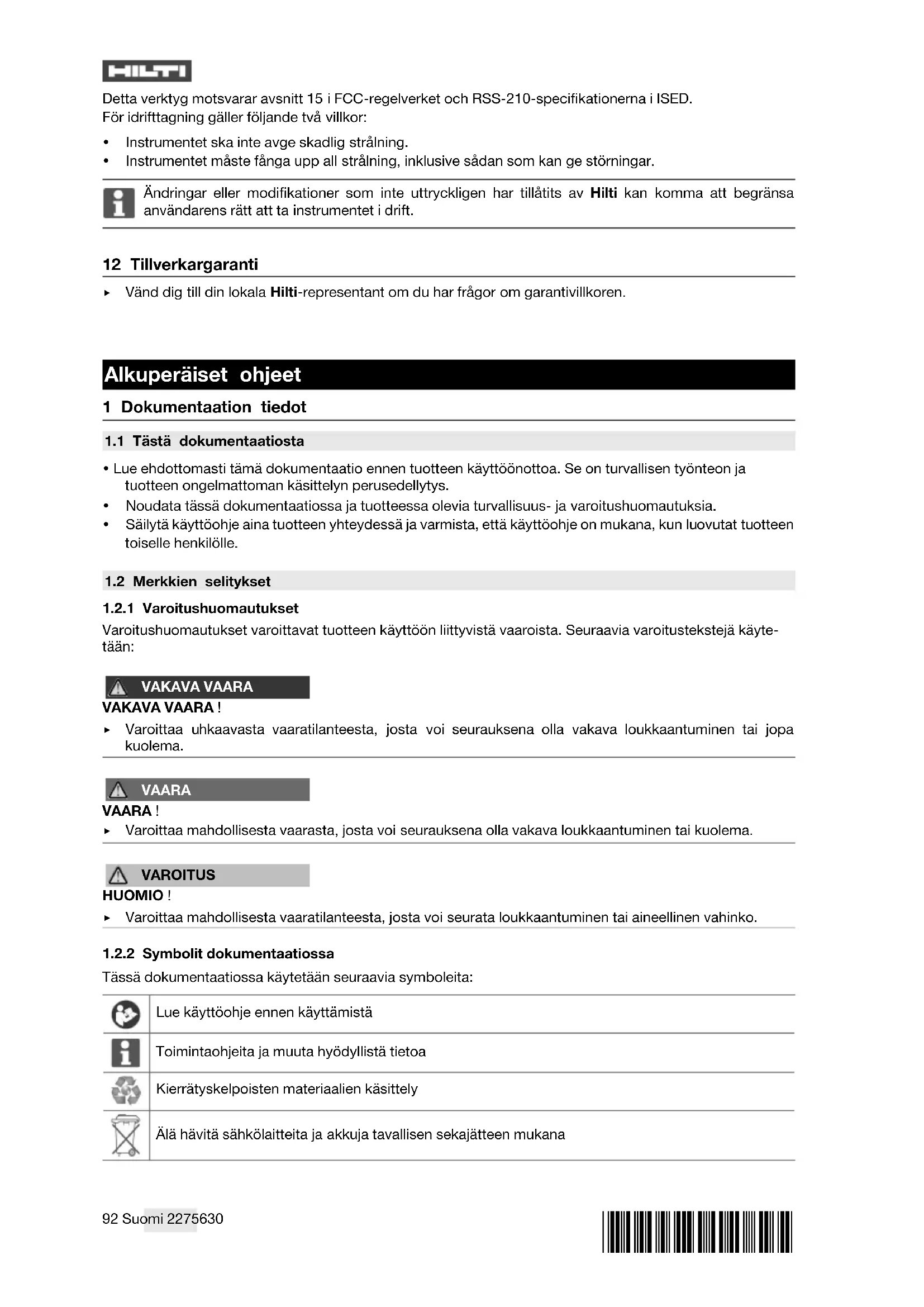

1.1 Tästä dokumentaatiosta

• Lue ehdottomasti tämä dokumentaatio ennen tuotteen käyttöönottoa. Se on turvallisen työnteon ja tuotteen ongelmattoman käsittelyn perusedellytys.

• Noudata tässä dokumentaatiossa ja tuotteessa olevia turvallisuus- ja varoitushuomautuksia.

• Säilytä käyttöohje aina tuotteen yhteydessä ja varmista, että käyttöohje on mukana, kun luovutat tuotteen toiselle henkilölle.

1.2 Merkkien selitykset

1.2.1 Varoitushuomautukset

Varoitushuomautukset varoittavat tuotteen käyttöön liittyvistä vaaroista. Seuraavia varoitustekstejä käyte- tään: VAKAVA VAARA VAKAVA VAARA ! ▶ Varoittaa uhkaavasta vaaratilanteesta, josta voi seurauksena olla vakava loukkaantuminen tai jopa kuolema. VAARA VAARA ! ▶ Varoittaa mahdollisesta vaarasta, josta voi seurauksena olla vakava loukkaantuminen tai kuolema. VAROITUS HUOMIO ! ▶ Varoittaa mahdollisesta vaaratilanteesta, josta voi seurata loukkaantuminen tai aineellinen vahinko.

1.2.2 Symbolit dokumentaatiossa

Tässä dokumentaatiossa käytetään seuraavia symboleita: Lue käyttöohje ennen käyttämistä Toimintaohjeita ja muuta hyödyllistä tietoa Kierrätyskelpoisten materiaalien käsittely Älä hävitä sähkölaitteita ja akkuja tavallisen sekajätteen mukana*2275630* 2275630 Suomi 93

1.2.3 Symbolit kuvissa

Kuvissa käytetään seuraavia symboleita: Nämä numerot viittaavat vastaavaan kuvaan tämän käyttöohjeen alussa Numerointi kertoo työvaiheiden järjestyksen kuvissa ja saattaa poiketa numeroinnista tekstissä Kohtanumeroita käytetään kuvassa Yleiskuva, ja ne viittaavat kuvatekstien numerointiin kappa- leessa Tuoteyhteenveto Tämän merkin tarkoitus on kiinnittää erityinen huomiosi tuotteen käyttöön ja käsittelyyn.

1.3 Tuotekohtaiset symbolit

1.3.1 Symbolit tuotteessa

Tuotteessa voidaan käyttää seuraavia symboleita: Tämä laite tukee Android-alusten kanssa yhteensopivaa NFC-teknologiaa. Käytettävien Hilti-litiumioniakkujen tyyppisarja. Ota huomioon tiedot kappaleessa Tarkoituksen- mukainen käyttö. Litiumioniakku Akun lataustilan näyttö Käyttökytkin Älä koskaan käytä akkua lyöntityökaluna. Älä päästä akkua putoamaan. Älä käytä akkua, johon on kohdistunut isku tai joka on muutoin vaurioitunut.

1.4 Tarra tuotteessa

Laserinformaatio Laserluokka 2, standardiin IEC/EN 60825-1:2014 perustuen ja vastaa CFR 21 § 1040 vaatimuksia. Älä katso säteeseen.

-tuotteet on tarkoitettu ammattikäyttöön, ja niitä saa käyttää, huoltaa tai korjata vain valtuutettu, koulutettu henkilö. Käyttäjän pitää olla hyvin perillä käyttöön liittyvistä vaaroista. Tuote ja sen varusteet saattavat aiheuttaa vaaratilanteita, jos kokemattomat henkilöt käyttävät tuotetta ohjeiden vastaisesti tai muutoin asiattomasti. Tyyppimerkinnän ja sarjanumeron löydät tyyppikilvestä. ▶ Kirjoita sarjanumero oheiseen taulukkoon. Tuotteen tiedot tarvitaan, jos esität kysymyksiä myynti- tai huoltoedustajallemme. Tuotetiedot Layout-työkalu PMD 200 Sukupolvi 01 Sarjanumero

1.6 Vaatimustenmukaisuusvakuutus

Vakuutamme, että tässä kuvattu tuote täyttää voimassa olevien direktiivien ja standardien vaatimukset.94 Suomi 2275630 *2275630* Edellytykset: Ei USA Kuva vaatimustenmukaisuusvakuutuksesta on tämän dokumentaation lopussa. Tekninen dokumentaatio löytyy tästä: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 2 Turvallisuus

2.1 Yleiset turvallisuustoimenpiteet

VAARA! Lue kaikki turvallisuus- ja käyttöohjeet. Turvallisuus- ja käyttöohjeiden noudattamatta jättäminen saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Säilytä kaikki turvallisuus- ja käyttöohjeet huolellisesti vastaisen varalle. Henkilöturvallisuus ▶ Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä käyttäessäsi mittalaitetta. Älä käytä mittalaitetta, jos olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Mittalaitetta käytettäessä hetkellinenkin varomattomuus saattaa aiheuttaa vakavia vammoja. ▶ Älä tuudittaudu virheelliseen turvallisuuden tunteeseen äläkä laiminlyölaitteitakoskevia turvallisuusohjeita silloinkaan, kun mielestäsi jo olet kokenut laitteen käyttäjä. Harkitsematon ja huolimaton toiminta voi sekunnin murto-osissa johtaa vakaviin loukkaantumisiin. ▶ Pidä lapset ja muut henkilöt poissa työskentelyalueeltasi. Sähköturvallisuus

Älä altista tuotetta sateelle tai kosteudelle. Veden tunkeutuminen sähkötyökalun sisään lisää sähköiskun vaaraa. Mittalaitteen käyttö ja käsittely ▶ Tietyt ympäristötekijät saattavat laitteen toimintaperiaatteen vuoksi vaikuttaa mittaustuloksiin. Tällaisia tekijöitä ovat esimerkiksi käyttö lähellä tuotteita, jotka synnyttävät voimakkaan magneetti- tai sähkömag- neettikentän, mittaaminen soveltumattomilta pinnoilta ja soveltumattomien prismojen käyttö. ▶ Jos tuote tuodaan kylmästä tilasta lämpimään tai päinvastoin, tuotteen lämpötilan on annettava tasoittua ennen käyttämistä. ▶ Putoamisen tai vastaavan mekaanisen rasituksen jälkeen tuotteen tarkkuus on tarkastettava. ▶ Älä käytä tuotetta muihin töihin kuin mihin se on tarkoitettu, vaan käytä sitä aina käyttötarkoituksen mukaisiin töihin, ja varmista tuotteen moitteeton kunto. Akkukäyttöisen sähkötyökalun käyttö ja käsittely ▶ Käytä ainoastaan kyseiseen mittalaitteeseen tarkoitettua akkua. Muiden akkujen käyttö voi johtaa loukkaantumiseen ja tulipaloon. ▶ Lataa akku vain valmistajan suosittamalla laturilla. Jos laturi on tarkoitettu vain tietyn akkumallin lataamiseen, palovaara on olemassa, jos laturia käytetään muiden akkujen lataamiseen. ▶ Pidä käyttämättömät akut ja laturit loitolla paperiliittimistä, kolikoista, avaimista, nauloista, ruuveista ja muista pienistä metalliesineistä, jotka saattaisivat oikosulkea navat. Akun tai laturin napojen oikosulke- minen saattaa johtaa palovammoihin ja tulipaloon. ▶ Väärästä käytöstä johtuen saattaa akusta vuotaa nestettä, jota ei saa koskettaa. Vältä kosketusta sen kanssa. Akusta vuotava neste saattaa aiheuttaa ihoärsytystä ja palovammoja. ▶ Irrota pistoke pistorasiasta ja/tai irrota akku ennen kuin muutat säätöjä, vaihdat terää tai lisäva- rusteita ja kun lopetat työkalun käyttämisen. Tämä turvatoimenpide estää sähkötyökalun tahattoman käynnistysriskin. ▶ Irrota akku tuotteen varastoimisen ja kuljettamisen ajaksi. Varastoi tuote kuivassa sekä lasten ja asiattomien henkilöiden ulottumattomissa.

2.2 Tuotekohtaiset turvallisuusohjeet

Mittalaitteen käyttö ja käsittely ▶ Mittausolosuhteiden nopeat muutokset voivat vääristää mittaustuloksia. ▶ Pidä tuote aina puhtaana ja kuivana. ▶ Ennen käyttämistä tarkasta laitteen asetukset. ▶ Käytä tuotetta vain teknisissä tiedoissa eritellyissä käyttöolosuhteissa.*2275630* 2275630 Suomi 95

2.3 Muut turvallisuusohjeet

Työpaikan turvallisuus ▶ Pidä työskentelyalue siistinä ja vapaana haittaavista esineistä, ja varo työskentelyalueella kulkevia verkkojohtoja. Huomaamatta jääviin verkkojohtoihin voi kompastua, mistä voi seurata loukkaantumisia ja jalustoihin kiinnitettyjen mittalaitteiden kaatumisista aiheutuvia vaurioita. Kun käytät kauko-ohjainta kävellessäsi, tarkkaile ympäristöä jatkuvasti. Henkilöturvallisuus ▶ Tuote vastaa laserluokkaa 2 standardien IEC/EN 60825-1:2014 mukaisesti ja vastaa CFR 21 § 1040 (FDA) vaatimuksia. Näiden tuotteiden käyttö ei vaadi erityisiä suojatoimenpiteitä. Vältä kuitenkin katsomasta suoraan säteeseen kuten et katsoisi suoraan aurinkoonkaan. Jos lasersäde kohdistuu suoraan silmään, sulje silmät ja liikuta pää pois sädealueelta. Älä suuntaa lasersädettä ihmisiä kohti. ▶ Korkealta tippuessaan tuote voi aiheuttaa loukkaantumisia. Käytä ainoastaan Hiltin suosittelemia jalustoja. ▶ Käytä henkilökohtaisia suojavarusteita ja aina suojalaseja. Henkilökohtaiset suojavarusteet, kuten hengityssuojain, pitäväpohjaiset turvajalkineet, kypärä ja kuulosuojaimet, pienentävät oikein käytettyinä tuotteen käyttötilanteista aiheutuvaa loukkaantumisvaaraa. Mittalaitteen käyttö ja käsittely ▶ Hoida mittalaitetta huolella. Tarkasta, että liikkuvat osat toimivat moitteettomastieivätkä ole puristuksissa, ja tarkasta myös, ettei laitteessa ole murtuneita tai vahingoittuneita osia, jotka saattaisivat vaikuttaa haitallisesti mittalaitteen toimintaan. Korjauta vaurioituneet osat ennen laitteen käyttämistä.Usein loukkaantumisten ja tapaturmien syynä on mittalaitteiden laiminlyöty huolto. ▶ Varmista, että laite on asetettu maahan vakaasti kolmen vastinpinnan päälle tai että se on kiinnitetty kunnolla Hiltin suosittelemaan jalustaan. ▶ Mittausvirheiden välttämiseksi sinun on varmistettava, että tähtäinlevy on vaaitettu aina täysin pystysuoraan pisteitä merkittäessä. Käytä sitä varten säätöruuvia ja asennettuna olevaa vesivaa- kaa. ▶ Älä koskaan käytä vaurioitunutta tähtäinlevyä. Muutoin seurauksena voi olla mittausvirheitä. ▶ Tarkasta tuotteen tarkkuus ennen mittauksia/tuotteen käyttämistä ja useita kertojakäytönaikana. ▶ Vaikka mittalaite täyttää voimassa olevien määräysten tiukat vaatimukset, Hilti ei pysty sulkemaan pois mahdollisuutta, että voimakas häiriösäteily rikkoo laitteen, jolloin seurauksena on virheellisiä toimintoja.

2.4 Akkujen käyttö ja hoito

▶ Ota litiumioniakkujen kuljettamisesta, varastoinnista ja käyttämisestä annetut erityisohjeet huomioon. ▶ Suojaa akut korkeilta lämpötiloilta, suoralta auringonpaisteelta ja avotulelta. ▶ Akkuja ei saa avata, puristaa, kuumentaa lämpötilaan yli 80 °C (176 °F) tai polttaa. ▶ Älä käytä tai lataa akkua, joka on saanut iskun, joka on pudonnut yli metrin korkeudelta tai joka on muulla tavoin vaurioitunut. Tällaisessa tapauksessa ota aina yhteys Hilti -huoltoon. ▶ Jos akku on liian kuuma koskea, se saattaa olla vaurioitunut. Laita akku palovaarattomaan paikkaan ja riittävän etäälle syttyvistä materiaaleista. Anna akun jäähtyä. Jos akku vielä tunnin kuluttuakin on liian kuuma koskea, akku on vaurioitunut. Ota yhteys Hilti-huoltoon.96 Suomi 2275630 *2275630* 3 Kuvaus

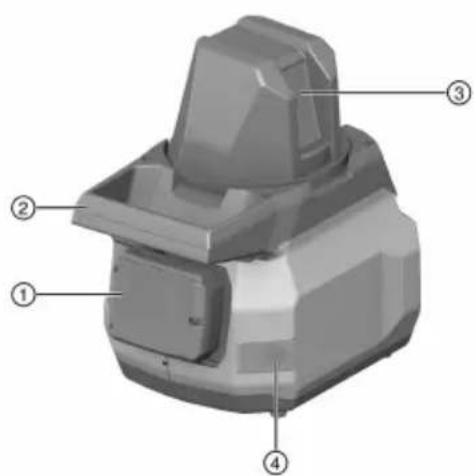

3.1 Tuoteyhteenveto (layout-työkalu PMD 200) 1

Lasersäteen lähtöaukko

3.2 Tuoteyhteenveto (tähtäinlevy PMDA 200) 2

3.3 Tarkoituksenmukainen käyttö

Kuvattu tuote on layout-työkalu, jota sovelluksen PMD 200 avulla ohjataan tabletilla (PMC 200). Se on tarkoitettu yhden henkilön käytettäväksi pisteiden siirtämiseen piirustuksista työmaalle. Layout-työkalussa on yksi vihreä (pystysuuntainen) laserlinja ja sisäänrakennettu laseretäisyysmittari (punainen piste).

• Tabletin (PMC 200) dokumentaatio: Ks. mukana toimitettu valmistajan dokumentaatio.

• Käytä tässä tuotteessa vain tämän dokumentaation lopussa mainittuja Hilti-litiumioniakkuja tyyppisarjal- taan B 12.

• Käytä näiden akkujen lataamiseen vain latureita, jotka Hilti on hyväksynyt. Lisätietoja saat Hilti Store -liikkeestä ja osoitteesta: www.hilti.group*2275630* 2275630 Suomi 97

Tässä layout-työkalussa on Bluetooth. Bluetooth on langaton tiedonsiirtotekniikka, jonka avulla kaksi tietyllä etäisyydellä Bluetooth-kelpoista laitetta voi kommunikoida keskenään. Layout-työkalu yhdistetään tablettiin esiasennetulla sovelluksella PMD 200. -tuotteet toimitetaan Bluetooth päälle kytkettynä.

3.5 Kolmannen osapuolen nimi- ja kuvatuotemerkit

-nimi ja -logo ovat yrityksen Bluetooth SIG, Inc. rekisteröityjä tuotemerkkejä, joiden käyttämi- seen Hilti on hankkinut lisenssin. Google Play ja Android™ ovat yrityksen Google LLC tuotemerkkejä. Kaikki muut käytetyt tuotemerkit ja nimituotemerkit ovat, ellei erikseen muuta ole merkitty, niiden kunkin omistajan omaisuutta.

3.6 Toimituksen sisältö

Layout-työkalu, 2 akkua, laturi, tabletti ja sen laturi ja suojakuori, tähtäinlevy, valmistajatodistus, käyttöohje ja Hilti-laukku Muita tälle tuotteelle hyväksyttyjä järjestelmätuotteita löydät Hilti Store -liikkeestä tai nettiosoitteesta: www.hilti.group 4 Tekniset tiedot Olosuhteet (2 σ standardipoikkeama)

• Suotuisat olosuhteet: Keskimääräinen lämpötila-alue, ympäristössäei voimakkaita valonlähteitä(esimerkiksi suora auringonpaiste), vaalea tai hajaheijastava kohdepinta ** Epäsuotuisat olosuhteet: Ala- tai ylätoleranssialueen lämpötilat, ympäristössä voimakkaita tai suoria valonlähteitä, erittäin vähän tai paljon heijastava kohdepinta PMD 200 Tyypillinen käyttöaika B 12/4.0-akulla lämpötilassa 23 °C / 73 °F 8 h Paino EPTA 01 mukaan 2,9 kg (6,4 lb) Itsevaaitusalue ±3,5° Työskentelyalue (säde) suotuisissa olosuhteissa* 25 m (85 ft) Laserluokka Linjalaser (vihreä)

Etäisyyslaser (punai- nen)

Lähtöteho Linjalaser (vihreä) < 1 mW Etäisyyslaser (punai- nen) < 1 mW Pulssin kesto Etäisyyslaser (punai- nen) < 2 ns Taajuus Etäisyyslaser (punai- nen) < 100 MHz Säteilykulma Linjalaser (vihreä) 90° Aallonpituus Linjalaser (vihreä) 510 nm Etäisyyslaser (punai- nen) 635 nm Sädehajonta Linjalaser (vihreä) 0,05 mrad … 0,08 mrad Etäisyyslaser (punai- nen) 0,2 mrad … 0,45 mrad Bluetooth-versio Bluetooth Low Energy

Bluetooth-teho 6,31 mW98 Suomi 2275630 *2275630* PMD 200 Bluetooth-taajuus 2 400 MHz … 2 483,5 MHz Suojausluokka (IEC 60529) ilman akkua IP 54 Jalustan kiinnitys (BSW) 5/8 in Järjestelmän mittaustarkkuus suotuisissa olosuhteissa* ±3 mm (±0,1 in) Järjestelmän mittaustarkkuus epäsuotuisissa olosuhteissa** ±5 mm (±0,2 in) Varastointilämpötila −20 ℃ … 70 ℃ (−4 ℉ … 158 ℉) Ympäristön lämpötila käytettäessä −10 ℃ … 40 ℃ (14 ℉ … 104 ℉) Nimellisjännite 10,8 V Nimellisvirta 350 mA Max. käyttökorkeus 2000 m merenpinnasta (NN) / 6560 ft AMSL Max. ilmankosteus 80 %

Seuraavat tekniset tiedot ovat PMD 200 -sovelluksen käytön vähimmäisvaatimukset. PMC 200 Käyttöjärjestelmä Android 7.0 Bluetooth BLE Näytön tarkkuus 1 920 x 1 200

Akkutoimintajännite 10,8 V Ympäristön lämpötila käytettäessä −17 ℃ … 60 ℃ (1 ℉ … 140 ℉) Varastointilämpötila −20 ℃ … 40 ℃ (−4 ℉ … 104 ℉) Akun lämpötila lataamisen alkaessa −10 ℃ … 45 ℃ (14 ℉ … 113 ℉) 5 Työkohteen valmistelu Noudata tässä dokumentaatiossa ja tuotteessa olevia turvallisuus- ja varoitushuomautuksia.

1. Ennen lataamista lue laturin käyttöohje.

2. Varmista, että liittimet akussa ja laturissa ovat puhtaat ja kuivat.

3. Lataa akku hyväksytyllä laturilla. → Sivu 96

VAARA Loukkaantumisvaara akun oikosulun tai putoamisen seurauksena! ▶ Ennen akun paikalleen laittamista varmista, ettei akun liittimissä akussa ja tuotteessa ole vieraita esineitä. ▶ Varmista, että akku aina lukittuu kunnolla paikalleen.

1. Lataa akku täyteen ennen ensimmäistä käyttökertaa.*2275630*

2. Työnnä akku tuotteeseen siten, että akku kuultavasti lukittuu paikalleen.

3. Tarkasta, että akku on kunnolla kiinni.

1. Paina akun lukituksen vapautuspainiketta.

2. Vedä akku irti tuotteesta.

6 Käyttö Noudata tässä dokumentaatiossa ja tuotteessa olevia turvallisuus- ja varoitushuomautuksia.

6.1 Yksityiskohtaisen käyttöohjeen tarkastelu, 3

1. Näet käyttövaiheiden yksityiskohtaisen kuvauksen skannaamalla tämän käyttöohjeen lopussa olevan

QR-koodin tai avaamalla sovelluksen Ohje-toiminnon ja seuraamalla sen ohjeita. ▶ Sinut uudelleenohjataan online-versioon.

2. Käyttövaiheiden pikaopas on tämän käyttöohjeen liitteenä.

7 Huolto, hoito ja kunnossapito VAARA Loukkaantumisvaara jos akku paikallaan ! ▶ Irrota akku aina ennen hoito- ja kunnostustöitä! Laitteen hoito

• Poista pinttynyt lika varovasti.

• Poista pöly varovasti kuivalla harjalla tai liinalla.

• Käytä kotelon puhdistamiseen vain kevyesti kostutettua kangasta. Älä käytä silikonia sisältäviä hoitoai- neita, sillä ne voivat vaurioittaa muoviosia. Litiumioniakkujen hoito

• Pidä akku puhtaana, öljyttömänä ja rasvattomana.

• Käytä kotelon puhdistamiseen vain kevyesti kostutettua kangasta. Älä käytä silikonia sisältäviä hoitoai- neita, sillä ne voivat vaurioittaa muoviosia.

• Varo, ettei kosteutta pääse tunkeutumaan sisään. Kunnossapito

• Tarkasta säännöllisin välein kaikkien näkyvien osien mahdolliset vauriot ja käyttöelementtien moitteeton toiminta.

• Jos havaitset vaurioita ja/tai toteat toimintahäiriöitä, älä käytä akkukäyttöistä laitetta. Korjauta heti Hilti-huollossa.

• Hoito- ja kunnostustöiden jälkeen kiinnitä kaikki suojalaitteet ja tarkasta niiden toiminta. Lasersäteen lähtöaukon puhdistus ▶ Puhalla pöly pois lasersäteen lähtöaukon pinnalta. ▶ Älä koske lasersäteen lähtöaukon pintaan sormilla. Liian karkea puhdistusaine- ja materiaali voi naarmuttaa lasipintaa, mikä heikentää laitteen tarkkuutta. Puhtaan alkoholin tai veden sijasta älä käytä muita nesteitä, sillä ne saattavat vaurioittaa muoviosia. Kuivata laite ja sen varusteet teknisissä tiedoissa annettuja lämpötilaraja-arvoja noudattaen. 8 Akkukäyttöisten laitteiden kuljetus ja varastointi Kuljetus ▶ Irrota akut. ▶ Älä koskaan kuljeta akkuja irrallaan muiden tavaroiden joukossa. ▶ Pitemmän kuljetuksen jälkeen tarkasta laitteen ja akkujen mahdolliset vauriot ennen käyttöä.100 Suomi 2275630 *2275630* Varastointi VAARA Viallinen tai vuotava akku voi aiheuttaa vaurioita ! ▶ Varastoi tuotteesi aina akku irrotettuna! ▶ Varastoi laite ja akut viileässä ja kuivassa paikassa. ▶ Älä koskaan varastoi akkuja auringonpaisteessa, lämmittimen tai patterin päällä tai ikkunan vieressä. ▶ Varastoi laite ja akut lasten ja asiattomien henkilöiden ulottumattomissa. ▶ Pitemmän varastoinnin jälkeen tarkasta laitteen ja akkujen mahdolliset vauriot ennen käyttöä. 9 Apua häiriötilanteisiin Häiriöissä, joita ei ole kuvattu tässä taulukossa tai joita et itse pysty poistamaan, ota yhteys Hilti-huoltoon. Häiriö Mahdollinen syy Ratkaisu Layout-työkalua ja/tai tablet- tia ei saa kytkettyä päälle. Akku on tyhjä. ▶ Lataa akku. PMD 200 -sovellus ei ole käy- tettävissä. Sovellus on tabletin jossakin alava- likossa.

Etsi tabletin alavalikosta sovel- lus PMD 200. Sovellus on poistettu. ▶ Lataa PMD 200 -sovellus uudel- leen Google Play -kaupasta. Sovelluksessa väärä kieli Tabletin kielivalinta ▶ Vaihda kieli tabletin asetuksissa. Jos haluttua kieltä ei tueta, so- vellus käyttää kielenä englantia. Sovellus ei toimi. Ohjelmistohäiriö ▶ Sulje sovellus kokonaan ja käynnistä se uudelleen. Loppukäyttäjäsopimus hyväksy- mättä ▶ Hyväksy loppukäyttäjäsopimus. Sovellus lopetetaan yllättäen. Tabletin virransäästötila on aktivoi- tuna ▶ Poista virransäästötila käytöstä tabletin asetuksissa. Layout-työkalua ja tablettia ei saa yhdistettyä. Layout-työkalu on kytketty pois päältä. ▶ Kytke layout-työkalu päälle. Layout-työkalussa on vika. ▶ Kytke layout-työkalu pois päältä ja takaisin päälle. Jos ongelma ei näin korjaannu, ota yhteys Hilti-huoltoon. Etäisyys layout-työkaluun liian suuri ▶ Siirry selvästi lähemmäs layout- työkalua. Valittu väärä layout-työkalu ▶ Tarkasta, että valittuna on oikea layout-työkalu (sarjanumero). Layout-työkalu ei pysty vaait- tumaan. Alusta on epätasainen tai liian kal- teva. ▶ Aseta layout-työkalu tasaiselle ja vaakasuoralle pinnalle. Layout-työkalu ei pysty mit- taamaan. Työmaan valo-olosuhteet ovat liian kirkkaat. ▶ Vähennä tai varjosta työalueen valoa. Soveltumaton mittauskohteen pinta ▶ Vaihda mittauskohteen pinta (esimerkiksi valkoinen paperi). Punainen laserpiste tai vihreä laserlinja ei näy. Työmaan valo-olosuhteet ovat liian kirkkaat. ▶ Vähennä tai varjosta työalueen valoa. Layout-työkalua ja tablettia ei ole yhdistetty ▶ Yhdistä layout-työkalu ja tabletti. Layout-työkalussa on vika. ▶ Kytke layout-työkalu pois päältä ja takaisin päälle. Jos ongelma ei näin korjaannu, ota yhteys Hilti-huoltoon.*2275630* 2275630 Suomi 101 Häiriö Mahdollinen syy Ratkaisu Vihreä laserlinja ei ole täysin pystysuuntainen. Vaaitus virheellinen ▶ Kytke layout-työkalu pois päältä ja takaisin päälle. Jos ongelma ei näin korjaannu, ota yhteys Hilti-huoltoon. Layout-työkalussa on vika. ▶ Kytke layout-työkalu pois päältä ja takaisin päälle. Jos ongelma ei näin korjaannu, ota yhteys Hilti-huoltoon. Vihreä laserlinja ja punainen laserpiste eivät ole täysin päällekkäin. (Poikkeamat +/- 1‒2 mm (0.04-0.08 in) ovat normaaleja.) Layout-työkalussa on vika. ▶ Kytke layout-työkalu pois päältä ja takaisin päälle. Jos ongelma ei näin korjaannu, ota yhteys Hilti-huoltoon. ▶ Varmista, että layout-työkalu tarkastetaan säännöllisesti. Layout-pisteet eivät ole oi- keat / olemassa olevat layout- pisteet eivät siirtämisen jäl- keen ole oikeat Tähtäinlevyä ei ole vaaitettu ▶ Vaaita tähtäinlevy säätöruuvista aina ennen merkinnän teke- mistä. Tähtäinlevy on vaurioitunut ▶ Tarkasta tähtäinlevyn muodon- muutokset ja tarvittaessa vaihda se. Vertailulinja on liian lyhyt ▶ Poistu nykyisestä Suunnitte- lusta. Sijoita layout-työkalu uudelleen paikalleen pitempää vertailulinjaa käyttäen. Layout-työkalua on liikutettu ▶ Poistu nykyisestä Suunnitte- lusta. Sijoita layout-työkalu uudelleen paikalleen. 10 Hävittäminen VAARA Määräystenvastaisten hävittäminen aiheuttaa loukkaantumisvaaran! Ulos vuotavat kaasut tai nesteet vaarantavat terveyden. ▶ Älä lähetä vaurioituneita akkuja! ▶ Peitä liitännät sähköä johtamattomalla materiaalilla oikosulkujen välttämiseksi. ▶ Hävitä akut siten, etteivät ne voi joutua lasten käsiin. ▶ Hävitä akku viemällä se Hilti Store -liikkeeseen tai käänny vastuullisen jätteenkäsittely-yrityksen puoleen. Hilti-tuotteet on pääosin valmistettu kierrätyskelpoisista materiaaleista. Kierrätyksen edellytys on materiaalien asianmukainen lajittelu. Useissa maissa Hilti ottaa vanhat koneet ja laitteet vastaan kierrätystä ja hävitystä varten. Lisätietoja saat Hilti-huollosta tai -edustajalta. ▶ Älä hävitä sähkötyökaluja, elektronisia laitteita ja akkuja tavallisen sekajätteen mukana! 11 FCC-ohje (vain USA) / IC-ohje (vain Kanada) Tämä laite on testattu, ja sen on todettu olevan luokan B digitaalilaitteelle asetettujen rajojen sisällä FCC-määräysten osan 15 mukaisesti. Nämä raja-arvot varmistavat asiaankuuluvan suojauksen sähkömagneettisia häiriötekijöitä vastaan käytettäessä laitetta teollisuusalueilla. Tämäntyyppiset laitteet synnyttävät ja käyttävät korkeataajuuksia ja voivat myös säteillä niitä. Siksi ne voivat ohjeiden vastaisesti asennettaessa tai käytettäessä aiheuttaa radio- ja televisiovastaanoton häiriöitä. Tämän laitteen käyttö asutusalueella saattaa aiheuttaa häiriöitä, joiden poistamisesta vastaa laitteen käyttäjä. Tämä laite vastaa FCC-määräysten pykälää 15 ja RSS210-spesifikaatiota ISED:ssä. Laitteen käyttöönotto edellyttää seuraavan kahden vaatimuksen täyttymistä:
