Typ produktu	Laser nivelety do wyznaczania
Marka	Hilti
Model	PLT 300 (PMD 200)
Waga	2,9 kg (wg EPTA 01)
Zasilanie	Akumulator Li-Ion Hilti seria B12, 10,8 V nominalne
Zakres automatycznego poziomowania	±3,5°
Zasięg roboczy (promień)	25 m (sprzyjające warunki)
Dokładność systemu	±3 mm (sprzyjające), ±5 mm (niesprzyjające)
Laser liniowy (zielony)	Klasa 2, <1 mW, 510 nm
Dalmierz laserowy (czerwony punkt)	Klasa 2, <1 mW, 635 nm
Kąt promieniowania lasera liniowego	90°
Wersja Bluetooth	Bluetooth niskoenergetyczny 5.0
Klasa ochronności	IP54 (bez akumulatora)
Temperatura pracy	od -10 °C do 40 °C
Temperatura przechowywania	od -20 °C do 70 °C
Maksymalna wysokość użytkowania	2000 m n.p.m.
Maksymalna wilgotność powietrza	80%
Dołączone akcesoria	2 akumulatory, ładowarka, tablet z ładowarką i etui, płytka celownicza, walizka Hilti
Czyszczenie okienka lasera	Przedmuchać kurz, czyścić alkoholem lub wodą
Konserwacja	Regularnie sprawdzać stan, naprawa w serwisie Hilti
Bezpieczeństwo	Laser klasy 2, nie patrzeć w wiązkę
Gwarancja producenta	Patrz lokalne warunki Hilti

Często zadawane pytania - PLT 300 HILTI

Jak uruchomić Hilti PLT 300?

Naciśnij przycisk włączania/wyłączania (klawisz 4) po włożeniu naładowanego akumulatora. Urządzenie włącza się i przeprowadza automatyczne poziomowanie.

Jaki jest maksymalny zasięg lasera?

W sprzyjających warunkach (umiarkowana temperatura, brak silnego światła otoczenia, jasne podłoże) zasięg wynosi 25 metrów promienia. W niesprzyjających warunkach może być mniejszy.

Jak wyczyścić okienko emisji lasera?

Najpierw przedmuchaj kurz, a następnie wyczyść szmatką lekko zwilżoną alkoholem lub wodą. Nie dotykaj okienka palcami i nie używaj produktów na bazie silikonu.

Jak korzystać z tabletu z PLT 300?

Urządzenie łączy się przez Bluetooth z preinstalowaną tabletką z aplikacją PMD 200. Włącz oba urządzenia, otwórz aplikację i postępuj zgodnie z instrukcjami dotyczącymi transferu punktów.

Co zrobić, jeśli laser nie włącza się?

Sprawdź, czy akumulator jest naładowany i prawidłowo włożony. Jeśli problem nie ustąpi, zapoznaj się z tabelą pomocy w rozwiązywaniu problemów w instrukcji lub skontaktuj się z serwisem Hilti.

Jaka jest dokładność PLT 300?

Dokładność systemu wynosi ±3 mm w sprzyjających warunkach i ±5 mm w niesprzyjających warunkach (z odchyleniem standardowym 2σ).

Jak skalibrować urządzenie?

Przed każdym użyciem sprawdź dokładność, wykonując pomiar kontrolny. W razie potrzeby postępuj zgodnie z procedurą kalibracji w instrukcji. W przypadku dużego odchylenia skontaktuj się z serwisem Hilti.

Czy mogę używać innych akumulatorów niż seria B12?

Nie, używaj wyłącznie zalecanych akumulatorów Li-Ion Hilti serii B12. Użycie innych akumulatorów może spowodować obrażenia lub pożar.

Jak przechowywać urządzenie po użyciu?

Zawsze wyjmuj akumulator przed przechowywaniem. Przechowuj urządzenie i akumulatory w chłodnym, suchym miejscu, z dala od dzieci i bez bezpośredniego nasłonecznienia.

Co zrobić w przypadku awarii aplikacji PMD 200?

Zamknij całkowicie aplikację i uruchom ją ponownie. Sprawdź, czy Bluetooth jest włączony i czy tablet nie jest w trybie oszczędzania energii. Jeśli problem nie ustąpi, zainstaluj ponownie aplikację z Google Play Store.

INSTRUKCJA OBSŁUGI PLT 300 HILTI

Oryginalna instrukcja obsługi

1 Dane dotyczące dokumentacji

1.1 O niniejszej dokumentacji

• Przed uruchomieniem urządzenia należy zapoznać się z niniejszą dokumentacją. Jest to warunek konieczny bezpiecznej i bezawaryjnej obsługi.
• Należy stosować się do uwag dotyczących bezpieczeństwa oraz ostrzeżeń zawartych w niniejszej dokumentacji i podanych na wyrobie.
• Instrukcję obsługi zawsze przechowywać z produktem; urządzenie przekazywać innym użytkownikom wyłącznie z instrukcją obsługi.

1.2 Objaśnienie symboli

1.2.1 Ostrzeżenia

Wskazówki ostrzegawcze ostrzegają przed niebezpieczeństwem w obchodzeniu się z produktem. Zastosowano następujące hasła ostrzegawcze:

ZAGROŻENIE

ZAGROŻENIE!

Wskazuje na bezpośrednie zagrożenie, które może prowadzić do ciężkich obrażeń lub śmierci.

OSTRZEŻENIE

OSTRZEŻENIE!

Wskazuje na ewentualne zagrożenie, które może prowadzić do ciężkich obrażeń lub śmierci.

OSTROZNIE

OSTROZNIE!

Wskazuje na potencjalnie niebezpieczną sytuację, która może prowadzić do obrażeń ciała lub szkód materialnych.

1.2.2 Symbole w dokumentacji

W niniejszej dokumentacji zastosowano następujące symbole:

Przed użyciem przeczytać instrukcję obsługi

Wskazówki dotyczące użytkowania i inne przydatne informacje

Obchodzenie się z surowcami wtórnymi

Nie wyrzucać elektronarzędzi ani akumulatorów do odpadów komunalnych

1.2.3 Symbole na rysunkach

Na rysunkach zastosowano następujące symbole:

2	Te liczby odnosza są do rysunków zamieszczonych na poczȩtku niniejszej instrukcji
3	Liczby te oznaczą kolejność kroków roboczych na rysunku i mogą obdiegoć od kroków roboczych opisanych w tekScièe
11	Numery pozycji zastosowane na rysunku Budowa urzadzenia odnosza są do numerów legendy w Rozdziale Ogólna budowa urzadzenia
®!	Na ten znak uzytkownik powinien zworcie sczególna uwage podczas obstugiwania produktu.

1.3 Symbole zależne od produktu

1.3.1 Symbole na produkcie

Na produkcie mogą być zastosowane następujące symbole:

	Urzejdenie obsshuguje technologie NFC, która jest kompatybilna z platformami Android.
###	Zastosowany akumulator Hilti typu Li-Ion. Naležy przyestrzegać informacji podanych w rozdziale Uzytkowanie zgodne z przyeznaczeniaiem.
Li-Ion	Akumulator Li-Ion
###	Wskaznik stanu akumulatora
	Przycisk Wł./Wyd.
	Nigdy nie uzywać akumulatora w charakterze młotka.
	Uwaźć, aby akumulator nie upadł. Nie uzywać akumulatora, który byt naraźony na uderzenie lub jest uszkodzony w inny sposód.

1.4 Naklejki na produkcie

Informacja o laserze

Klasa lasera 2, w oparciu o normę IEC/EN 60825-1:2014, odpowiadającą CFR 21 § 1040.

Nie wolno patrzeć w źródło promienia lasera.

1.5 Informacja o produkcie

Produkt przeznaczony jest do użytku profesjonalnego i może być eksploatowany, konserwowany i utrzymywany we właściwym stanie technicznym wyłącznie przez przeszkolony personel. Personel ten musi być w pełni poinformowany o możliwych zagrożeniach. Produkt i jego wyposażenie mogą stanowić zagrożenie w przypadku użycia przez niewykwalifikowany personel w sposób niewłaściwy lub niezgodny z przeznaczeniem.

Oznaczenia typu i numer seryjny umieszczone są na tabliczce znamionowej.

• Numer seryjny należy przepisać do poniższej tabeli. Dane o produkcie należy podawać w przypadku pytań do naszego przedstawicielstwa lub serwisu.

Dane o produkcie

Tachimetr PMD 200
Generacja	01
Nr seryjny

1.6 Deklaracja zgodności

Deklarujemy z pełną odpowiedzialnością, że opisany tutaj produkt jest zgodny z obowiązującymi wytycznymi i normami.

Warunki: Oprócz USA

Kopia deklaracji zgodności znajduje się na końcu niniejszej dokumentacji.

Techniczna dokumentacja zapisana jest tutaj:

2.1 Ogólne środki bezpieczeństwa

OSTRZEŻENIE! Należy zapoznać się ze wskazówkami dotyczącymi bezpieczeństwa. Nieprzestrzeganie wskazówek bezpieczeństwa zawartych w instrukcji może doprowadzić do porażenia prądem, pożaru i/lub ciężkich obrażeń ciała.

Należy zachować do wglądu wszystkie wskazówki i zalecenia dotyczące bezpieczeństwa.

Bezpieczeństwo osób

Należy zachować czujność, uważnie wykonywać czynności i rozważnie postępować w pracy z urządzeniem pomiarowym. Z urządzenia pomiarowego nie wolno korzystać pod wpływem zmęczenia albo pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi przy korzystaniu z urządzenia pomiarowego może prowadzić do poważnych obrażeń ciała. - Nie należy lekceważyć potencjalnego zagrożenia ani wskazówek dotyczących bezpiecznej eksploatacji urządzeń, nawet w przypadku dużego doświadczenia w zakresie obsługi urządzenia. Nieuwaga w obchodzeniu się z urządzeniem może w ułamku sekundy doprowadzić do poważnych obrażeń. - Nie dopuszczać dzieci ani osób postronnych do stanowiska pracy.

Bezpieczeństwo elektryczne

Należy zadbać o to, aby produkt chroniony był przed deszczem i wilgocią. Wniknięcie wody do urządzenia elektrycznego zwiększa ryzyko porażenia prądem.

Stosowanie urządzenia pomiarowego i obchodzenie się z nim

W określonych warunkach otoczenia wyniki pomiarów mogą być zniekształcone ze względu na zasadę ich wykonywania. Chodzi tu między innymi o znajdowanie się w pobliżu produktów wytwarzających silne pole magnetyczne lub elektromagnetyczne, wykonywanie pomiarów na nieodpowiednich podłożach oraz stosowanie nieodpowiednich reflektorów. W przypadku przeniesienia produktu z zimnego do ciepłego otoczenia lub odwrotnie, należy odczekać, aż urządzenie dostosuje się do nowych warunków. - Po upadku lub narażeniu na inne czynniki mechaniczne należy sprawdzić dokładność działania produktu. - Nie stosować produktu do celów, do których nie jest przeznaczony, lecz używać go zgodnie z przeznaczeniem i utrzymywać w dobrym stanie technicznym.

Zastosowanie oraz obchodzenie się z narzędziami akumulatorowymi

W urządzeniach pomiarowych należy używać wyłącznie akumulatorów przeznaczonych do tego celu. Używanie innych akumulatorów może prowadzić do obrażeń i zagrożenia pożarowego. - Akumulatory należy ładować tylko za pomocą prostowników zalecanych przez producenta. Jeśli prostownik, przeznaczony do ładowania określonego typu akumulatorów, zostanie zastosowany do ładowania innych akumulatorów, może dojść do pożaru. Nieużywany akumulator przechowywać z dala od spinaczy, monet, kluczy, gwoździ, śrub i innych drobnych przedmiotów metalowych, które mogłyby spowodować zmostkowanie styków. Zwarcie pomiędzy stykami akumulatorów lub prostowników może prowadzić do poparzeń oraz pożaru. W przypadku niewłaściwego użytkowania możliwy jest wyciek elektrolitu z akumulatora. Należy unikać kontaktu z nim. Wypływająca z akumulatorów ciecz może być przyczyną podrażnień skóry lub oparzeń. - Przed przystąpieniem do nastawy urządzenia, wymiany osprzętu lub odłożeniem urządzenia należy wyciągnąć wtyczkę z gniazda i/lub akumulator z urządzenia. Ten środek ostrożności zapobiega niezamierzonemu włączeniu elektronarzędzia. Na czas przechowywania lub transportu produktu należy wyjąć z niego akumulator. Przechowywać produkt w suchym miejscu, niedostępnym dla dzieci oraz innych nieupoważnionych osób.

2.2 Zasady bezpieczeństwa dotyczące produktu

Stosowanie urządzenia pomiarowego i obchodzenie się z nimi

Szybko zmieniające się warunki pomiaru mogą zafałszować wynik. Należy zadbać o to, aby produkt był zawsze czysty i suchy.

• Przed użyciem urządzenia należy sprawdzić jego ustawienia. Produktu należy używać tylko w zdefiniowanych granicach zastosowania.

2.3 Dodatkowe wskazówki dotyczące bezpieczeństwa

Bezpieczeństwo w pracy

Należy utrzymywać miejsce pracy wolne od przedmiotów i zwracać uwagę na przewody zasilające ułożone w sposób bezpieczny, aby uniknąć potknięcia się, obrażeń ciała i uszkodzenia urządzeń pomiarowych zamontowanych na statywach w wyniku ich przewrócenia. W przypadku korzystania ze zdalnej obsługi w ruchu, należy obserwować otoczenie.

Bezpieczeństwo osób

Produkt odpowiada klasie lasera 2 zgodnie z normami IEC/EN 60825-1:2014 oraz CFR 21 § 1040 (FDA). Produkt ten może być stosowany bez dodatkowych zabezpieczeń. Dlatego nie powinno się patrzeć bezpośrednio w źródło światła, podobnie jak na słońce. W przypadku bezpośredniego kontaktu wzroku z promieniem lasera, należy zamknąć oczy i odwrócić głowę od źródła promieniowania. Nie kierować promienia lasera na inne osoby. Upadek produktu z wysokości może spowodować obrażenia ciała u osób. Należy stosować wyłącznie statywy zalecane przez firmę Hilti. Zawsze nosić osobiste wyposażenie ochronne i zakładać okulary ochronne. Noszenie osobistego wyposażenia ochronnego, takiego jak maska przeciwpyłowa, antypoślizgowe obuwie robocze, kask ochronny lub ochraniacze słuchu, w zależności od rodzaju i stosowania produktu zmniejsza ryzyko obrażeń.

Stosowanie urządzenia pomiarowego i obchodzenie się z nimi

• Należy starannie konserwować urządzenia pomiarowe. Należy kontrolować, czy ruchome części urządzenia funkcjonują bez zarzutu i nie są zablokowane, czy części nie są popękane ani uszkodzone w takim stopniu, że mogłoby to mieć wpływ na prawidłowe funkcjonowanie urządzenia pomiarowego. Przed przystąpieniem do eksploatacji urządzenia należy zlecić naprawę uszkodzonych części. Przyczyną wielu wypadków jest niewłaściwa konserwacja urządzeń pomiarowych. Upewnić się, że urządzenie jest stabilnie ustawione na podłożu we wszystkich trzech punktach przylegania albo jest poprawnie zamocowane na statywie zalecanym przez firmę Hilti.
• Aby uniknąć niedokładności pomiaru należy upewnić się, że tarcza celownicza przy zaznaczaniu punktów jest zawsze ustawiona idealnie w pionie. W tym celu należy skorzystać ze śruby regulacyjnej i zamontowanej libelki. Nigdy nie należy używać uszkodzonej tarczy celowniczej. Istnieje ryzyko niedokładnych pomiarów. Przed dokonaniem pomiarów/eksploatacją oraz wielokrotnie w trakcie eksploatacji sprawdzić produkt pod kątem dokładności.
• że urządzenie pomiarowe spełnia rygorystyczne wymagania obowiązujących dyrektyw, firma Hilti nie może wykluczyć wystąpienia zakłóceń na skutek silnego promieniowania, co może z kolei doprowadzić do błędnych wskazań.

2.4 Prawidłowe obchodzenie się z akumulatorami

• Przestrzegać szczególnych wytycznych dotyczących transportu, przechowywania i eksploatacji akumulatorów Li-ion.
• Akumulatory należy przechowywać z dala od źródeł wysokiej temperatury i ognia oraz unikać bezpośredniego nasłonecznienia. Akumulatorów nie wolno rozkładać na pojedyncze elementy, zgniatać, podgrzewać do temperatury powyżej 80°C (176°F) oraz palić.
• Nie używać ani nie ładować akumulatorów, które zostały uderzone, spadły z wysokości jednego metra lub zostały uszkodzone mechanicznie w inny sposób. W takim przypadku należy zawsze kontaktować się z działem Hilti Serwis.
• Jeżeli wysoka temperatura akumulatora uniemożliwia jego dotknięcie, akumulator może być uszkodzony. Umieść akumulator w widocznym miejscu, z dala od łatwopalnych materiałów. Pozostawić akumulator do ostygnięcia. Jeżeli akumulator po jednej godzinie nadal jest zbyt gorący, aby dało go dotknąć, oznacza to, że jest uszkodzony. Skontaktować się z serwisem Hilti.

3 Opis

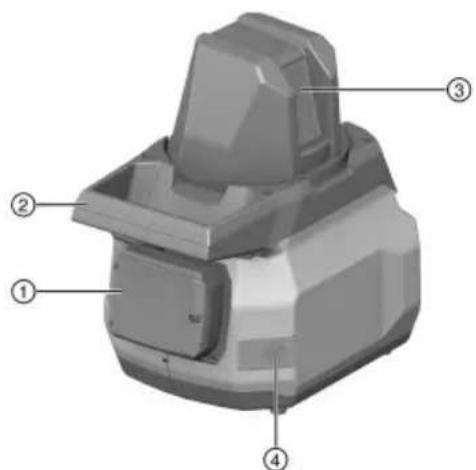

3.1 Ogólna budowa urządzenia (tachimetr PMD 200)

① Akumulator ② Uchwyt ③ Okienko wyjścia promienia lasera ④ Przycisk Wł./Wył.

3.2 Ogólna budowa urządzenia (płytka celownicza PMDA 200)

① Uchwyt do przenoszenia ② Libelka poziomująca ③ Śruba regulacyjna ④ Płytka celownicza

3.3 Użytkowanie zgodne z przeznaczeniem

Opisywany produkt jest tachimetrem, który sterowany jest za pomocą preinstalowanej aplikacji PMD 200 na tablecie (PMC 200). Urządzenie przeznaczone jest do przenoszenia punktów z planu na budowę przy zaledwie jednej osobie. Tachimetr posiada zieloną (pionową) linię laserową oraz wbudowany laserowy moduł pomiaru odległości (czerwony punkt).

• Dokumentacja tabletu (PMC 200): Patrz dołączona dokumentacja dostawcy. Z tym produktem stosować tylko akumulatory Hilti Li-ion typu B 12, wymienione na końcu niniejszej dokumentacji.
• Do ładowania tych akumulatorów używać tylko prostowników dopuszczonych przez Hilti. Więcej informacji można znaleźć w Hilti Store lub na: www.hilti.group

3.4 Bluetooth

Ten tachimetr wyposażony jest w Bluetooth.

Bluetooth to system bezprzewodowej transmisji danych, który umożliwia komunikację na określoną odległość pomiędzy dwoma urządzeniami obsługującymi technologię Bluetooth. Połączenie tachimetru z tabletem działa poprzez zainstalowaną fabrycznie aplikację PMD 200.

Produkt dostarczany jest z włączoną funkcją Bluetooth.

3.5 Słowne i graficzne znaki towarowe firm trzecich

Znak towarowy Bluetooth® oraz logo są zarejestrowanymi znakami towarowymi i własnością Bluetooth SIG, Inc., a Hilti używa ich na podstawie licencji.

Google Play i Android™ są znakami towarowymi Google LLC.

Wszystkie inne wykorzystywane graficzne i słowne znaki towarowe są własnością ich właścicieli, nawet jeśli nie są oznaczone jako takie.

3.6 Zakres dostawy

Tachimetr, 2 akumulatory, ładowarka, tablet z ładowarką i etui, tarcza celownicza, certyfikat producenta, instrukcja obsługi i walizka Hilti

Inne dopuszczone do produktu produkty systemowe znajdują się w Hilti Store lub na: www.hilti.group

4 Dane techniczne

Warunki (z odchyleniem standardowym 2σ)

• Korzystne warunki: umiarkowany zakres temperatur, brak silnych źródeł światła w otoczeniu (np. bezpośredniego nasłonecznienia), podłoże docelowe jasne i odbijające światło z rozpraszaniem. Niekorzystne warunki: temperatura blisko dolnego lub górnego zakresu tolerancji, silne lub bezpośrednie źródła światła w otoczeniu, docelowe podłoże odbijające światło bardzo słabo albo silnie.

		PMD 200
Typowy czas przyty z akumulatorem B 12/4.0 w temperaturze 23°C/73°		8 h
Ciezar zgodny z procedura EPTA 01		2,9 kg(6,4 lb)
Zakres autopoziomowania		±3,5°
Zakres przyty (promié) w korzystnych warunkach*		25 m (85 ft)
Klasa lasera	Laser liniowy (zielony)	2
	Laser odlegloiść (czerwony)	2
Moc wyjsciowa	Laser liniowy (zielony)	< 1 mW
	Laser odlegloiść (czerwony)	< 1 mW
Szerokość impulsu	Laser odlegloiść (czerwony)	< 2 ns
Częstotliwość	Laser odlegloiść (czerwony)	< 100 MHz
Kąt wysyliania promienia	Laser liniowy (zielony)	90°
Długość fali	Laser liniowy (zielony)	510 nm
	Laser odlegloiść (czerwony)	635 nm
Dy下周entially wierzka	Laser liniowy (zielony)	0,05 mrad ...0,08 mrad
	Laser odlegloiść (czerwony)	0,2 mrad ... 0,45 mrad
	PMD 200
Wersja Bluetooth	Bluetooth Low Energy 5.0
Moc Bluetooth	6,31 mW
Częstotliwość Bluetooth	2 400 MHz ... 2 483,5 MHz
Stopié ochry (IEC 60529) bez akumuladora	IP 54
Mocowanie statywu (BSW)	5/8 in
Dokładnosć pomiaru systemu w sprzyjajycych warunkach*	±3 mm (±0,1 in)
Dokładnosć pomiaru systemu w niedorzystnych warunkach**	±5 mm (±0,2 in)
Temperatura przechowywania	-20 °C ... 70 °C (-4 °F ... 158 °F)
Temperatura otoczenia podczas eksploatacji	-10 °C ... 40 °C (14 °F ... 104 °F)
Napiȩcie znamionowe	10,8 V
Prȩd znamionowy	350 mA
Maks. wysokość uzytkOWANIA	2000 m n.p.m./ 6560 ft AMSL
Maks. wilgotnosć powietrza	80 %

4.1 Tablet

Poniższe dane techniczne stanowią minimalne wymagania do uruchomienia aplikacji PMD 200.

	PMC 200
System operacyjny	Android 7.0
Bluetooth	BLE
Rozdzielczość wyświetlacza	1920 x 1200

4.2 Akumulator

Napiȩcie robocze akumulatora	10,8 V
Temperatura otoczenia podczas pracy	-17 °C ... 60 °C (1 °F ... 140 °F)
Temperatura przechowywania	-20 °C ... 40 °C (-4 °F ... 104 °F)
Temperatura akumulatora na=Początku procesu Ładowania	-10 °C ... 45 °C (14 °F ... 113 °F)

5 Przygotowanie do pracy

Należy przestrzegać wskazówek dotyczących bezpiecznej pracy zawartych w niniejszej dokumentacji i podanych na produkcie.

5.1 Ładowanie akumulatora

1. Przed rozpoczęciem ładowania należy przeczytać instrukcję obsługi prostownika.
2. Należy zwrócić uwagę, aby styki akumulatora i prostownika były czyste i suche.
3. Ładować akumulator za pomocą odpowiedniego prostownika. → Strona 106

5.2 Zakładanie akumulatora

OSTRZEŻENIE

Niebezpieczeństwo obrażeń ciała przy zwarciu lub spadającym akumulatorze!

• Przed włożeniem akumulatora w urządzenie upewnić się, czy styki akumulatora i urządzenia są czyste i wolne od ciał obcych. Upewnić się, że akumulator zawsze jest poprawnie włożony.
• Przed pierwszym uruchomieniem należy całkowicie naładować akumulator.
• Wsunąć akumulator w produkt do słyszalnego zatrzaśnięcia.
• Skontrolować prawidłowe zamocowanie akumulatora.

5.3 Zdejmowanie akumulatora

1. Nacisnąć przycisk odblokowujący akumulatora.
2. Wyjąć akumulator z produktu.

6 Obsługa

Należy przestrzegać wskazówek dotyczących bezpieczeństwa oraz ostrzeżeń zawartych w niniejszej dokumentacji i podanych na produkcie.

6.1 Zobaczyć szczegółową instrukcję obsługi.

1. W celu uzyskania szczegółowego opisu czynności obsługi, należy zeskanować kod QR na końcu niniejszej instrukcji obsługi lub postępować zgodnie z funkcją Pomocy aplikacji. Nastąpi przekierowanie do wersji online.
2. Skrócona instrukcja czynności obsługi znajduje się na początku niniejszej instrukcji obsługi.

7 Konserwacja i utrzymanie urządzenia we właściwym stanie technicznym

OSTRZEŻENIE

Niebezpieczeństwo odniesienia obrażeń, jeśli akumulator jest włożony!

• Przed przystąpieniem do wszelkich czynności konserwacyjnych należy zawsze wyjmować akumulator!

Konserwacja urządzenia

• Ostrożnie usunąć przywierające zanieczyszczenia.
• Ostrożnie usunąć kurz suchą szczotką lub ściereczką.
• Obudowę czyścić wyłącznie lekko zwilżoną ściereczką. Nie stosować środków pielęgnacyjnych zawierających silikon, ponieważ mogą one uszkodzić elementy z tworzyw sztucznych.

Konserwacja akumulatorów Li-Ion

• Akumulator musi być czysty oraz wolny od oleju i smaru.
• Obudowę czyścić wyłącznie lekko zwilżoną ściereczką. Nie stosować środków pielęgnacyjnych zawierających silikon, ponieważ mogą one uszkodzić elementy z tworzyw sztucznych.
• Chronić przed wniknięciem wilgoci.

Utrzymanie urządzenia we właściwym stanie technicznym

• Regularnie kontrolować wszystkie widoczne elementy pod względem uszkodzeń, a elementy obsługi pod względem prawidłowego działania.
• W razie uszkodzeń i/lub usterek w działaniu nie używać urządzenia akumulatorowego. Natychmiast zlecić naprawę serwisowi Hilti.
• Po zakończeniu prac konserwacyjnych załóż wszystkie mechanizmy zabezpieczające i skontroluj ich działanie.

Czyszczenie okienka wyjścia promienia lasera

Zdmuchnij kurz z okienka wyjścia promienia lasera.

• Nie dotykaj okienka wyjścia promienia lasera palcami.

Zbyt szorstki materiał czyszczący może zarysować szkło i tym samym zmniejszyć dokładność urządzenia. Nie stosować innych płynów poza czystym alkoholem i wodą, ponieważ mogą one uszkodzić elementy z tworzywa sztucznego.

Suszyć wyposażenie, przestrzegając wartości granicznych temperatury.

8 Transport i magazynowanie urządzeń zasilanych akumulatorami

Transport

Wyjąć akumulatory. - Nie transportować akumulatorów luzem. - Przed uruchomieniem urządzenia po dłuższym transporcie należy sprawdzić urządzenia i akumulatory pod kątem ewentualnych uszkodzeń.

Przechowywanie

OSTRZEŻENIE

Niezamierzone uszkodzenie spowodowane uszkodzonymi akumulatorami lub akumulatorami, z których wycieka płyn!

Zawsze przechowywać produkty z wyjętymi akumulatorami.

Urządzenie i akumulatory należy przechowywać w suchym i chłodnym miejscu. Nigdy nie przechowywać akumulatorów na słońcu, przy grzejnikach lub za szybami. - Przechowywane urządzenie oraz akumulatory muszą być suche i niedostępne dla dzieci oraz innych nieupoważnionych osób. - Przed uruchomieniem urządzenia po dłuższym przechowywaniu należy sprawdzić urządzenia i akumulatory pod kątem ewentualnych uszkodzeń.

9 Pomoc w przypadku awarii

W przypadku awarii, które nie zostały uwzględnione w tej tabeli lub których użytkownik nie jest w stanie sam usunąć, należy skontaktować się z serwisem Hilti.

Awaria Możliwa przyczyna Rozwiȩzanie
Nie da są wączyść tachimetre i/lub tabletu.	Akumulator jest pusty.	• Naładowość akumulator.
Brak aplikacje PMD 200.	Aplikacja znejduje są w menu podzędnym na tablecie.	• Poszubać w menu podzędnymtabletu aplikacje PMD 200.
	Aplikacja zostafa odinstalowsa.	• Pobrać ponownie aplikȩcie PMD 200 ze sklepu Google Play.
Niewość wymi są zymi w aplikacje	Ustawienie sąmyka na tablecie	• Zmienić sąmyk w ustawieniachtabletu. Ješli dany sąmyk nie jest obstrugiwany, aplikacja automatycznie uzyje sąmyka angielskiego.
Aplikacja nie działa.	Będ oprogramgowania	• Zamknąć calkowicie aplikȩcie i uruchomić ponownie.
	Nie zaakceptowano umowy z uzytkowskiem końcowym	• Zaakceptować umowy z uzytkowskiem końcowym.
Aplikacja nieoczekiwanie za-myka są.	UaktywnIONy jest tryb oszcźedzenia energii na tablecie	• Wymi są zmyktryb oszcźedzenia energii w ustawieniachtabletu.
Nie da są polućzyść tachimetre i tabletu.	Tachimetr jest wymićzony.	• Wymi są zmyktryb
	Tachimetr ma blad.	• Wymi są zmyktryb
	Odległość do tachimetre zbyt duza	• PrzemiecSciść są znacznie blíjej tachimetre.
Awaria Możliwa przyczyna	Rozwiȩzanie
Nie da sie polączyć tachimetre i tabletu.	Wybrano niewość wychimetr	Sprawdzić,czy wybrano węsćiwo tachimetr (numer seryjny).
Tachimetr nie są przypro-wadzić poziomowania.	Podłość jest niedrwne lub zbyt mocno nachylore.	Ustawić tachimetr na现阶段i poziomej powierzchni.
Tachimetr nie są wykonac pomiaru.	Warunki oświetleniorena na budowie są zbyt jasne.	Zaciemnić lub zacenić strefe robocza.
	Nieodpowsiednia powierzchnia po-miarowa	Zmienić mierzone powierzchnie (np. biały papier).
Czerwona kropka lasera lub zielona linia lasera nie są wi-doczne.	Warunki oświetleniorena na budowie są zbyt jasne.	Zaciemnić lub zacenić strefe robocza.
	Tachimetr i tablet nie są polość	Polączyć tachimetr i tablet.
	Tachimetr mablems.	Wymićzyć i ponownie wymićzyć tachimetr. Ješli nie da są w ten sposób usyne są zwirotćsię do serwisu Hilti.
Zielona linia lasera nie jest ustawiona dokladnie pio-nowo.	Wypoziomowanie niewość	Wymićzyć i ponownie wymićzyć tachimetr. Ješli nie da są w ten sposób usyne są zwirotćsię do serwisu Hilti.
	Tachimetr mablems.	Wymićzyć i ponownie wymićzyć tachimetr. Ješli nie da są w ten sposób usyne są zwirotćsię do serwisu Hilti.
Zielona linia lasera i czerwona kropka lasera nie poukrywajcie dokadnie. (Odchylienia w zakresie +/- 1-2 mm (0.04-0.08 in) są zjawiskiem normalnym.)	Tachimetr mablems.	Wymićzyć i ponownie wymićzyć tachimetr. Ješli nie da są w ten sposób usyne są zwirotćsię do serwisu Hilti.
		Zadbać o regularne kontrôle tachimetru.
Punkty tyczzone są nieprawidowej / obecne punkty tyczzone są nieprawidowej po ponownym pozymejonowaniu	Plytka celownikiczna nie jest wypozwo-mowana	Wypoziomowoć plytke celownicza przy prędzone zoznaczenia za pomocząść.
	Plytka celownikiczna jest uszkodzona	Skontrolowyć plytke celownikicz pod wźglówn dem deformacje i wrazbie potrzeby wymiethnica.
	Linia odniesenia jest zbyt krótka.	Opuscić aktualne tyczenia Ponownie ustawić tachimetr z dduższa linia odniesenia.
	Tachimetr zostal przytemieszczony.	Opuscić aktualne tyczenia. Ponownie ustawić tachimetr.

10 Utylizacja

OSTRZEŻENIE

Niebezpieczeństwo obrażeń w wyniku nieprawidłowej utylizacji! Wydobywające się gazy lub płyny mogą stwarzać zagrożenia dla zdrowia.

• Nie wysyłaj uszkodzonych akumulatorów! Zakryj złącza za pomocą materiału nieprzewodzącego prądu, aby uniknąć zwarć. Akumulatory należy utylizować tak, by nie trafiły w ręce dzieci. Zutylizuj akumulator w swoim Hilti Store lub zwróć się do odpowiedniego zakładu utylizacji odpadów.

Produkty Hilti wykonane zostały w znacznej mierze z materiałów nadających się do ponownego wykorzystania. Warunkiem recyklingu jest prawidłowa segregacja materiałów. W wielu krajach firma Hilti przyjmuje zużyte urządzenia w celu ponownego wykorzystania. Informację na ten temat można uzyskać w punkcie serwisowym Hilti lub u doradcy handlowego.

• Nie wyrzucaj elektronarzędzi, urządzeń elektronicznych i akumulatorów wraz z odpadami komunalnymi!

11 Wskazówka FCC (w USA) / wskazówka IC (w Kanadzie)

Podczas testów urządzenia zachowano wartości graniczne, określone w rozdziale 15 przepisów FCC dla cyfrowych urządzeń klasy A. Wartości graniczne mają na celu zapewnienie odpowiedniej ochrony przed zakłóceniami elektromagnetycznymi podczas pracy urządzeń w obszarach wykorzystywanych do celów komercyjnych. Urządzenia tego typu wytwarzają i wykorzystują wysokie częstotliwości oraz mogą je emitować. Nieprzestrzeganie odnośnych wskazówek podczas instalacji oraz eksploatacji urządzenia może spowodować zakłócenia odbioru fal radiowych. Eksploatacja tego urządzenia w budynkach mieszkalnych może powodować zakłócenia, które użytkownik będzie musiał skorygować na własny koszt.

Urządzenie to spełnia wymagania wynikające z paragrafu 15 przepisów FCC oraz specyfikacji RSS-210 ISED. Aby uruchomić urządzenie, spełnione muszą być dwa poniższe warunki:

• Urządzenie nie powinno wytwarzać żadnego szkodliwego promieniowania.
• Urządzenie musi przyjmować każde odebrane promieniowanie, łącznie z promieniowaniem, które może powodować niepożądane reakcje.

Zmiany lub modyfikacje, których dokonywanie nie jest wyraźnie dozwolone przez firmę Hilti, mogą spowodować ograniczenie praw użytkownika do dalszej eksploatacji urządzenia.

12 Gwarancja producenta na urządzenia

W razie pytań dotyczących warunków gwarancji należy skontaktować się z lokalnym przedstawicielem Hilti.

9 Pomoc przy usterkach

1.2 Wyjaśnienie symboli

1.2.1 Ostrzeżenia

Warunki (z odchyleniem standardowym 2σ)

To urządzenie nie powinno wytwarzać szkodliwego promieniowania. - Urządzenie musi rejestrować każde promieniowanie, w tym takie, które powoduje niepożądane operacje.
