Typ výrobku	Nivelační laser
Značka	Hilti
Model	PLT 300 (PMD 200)
Hmotnost	2,9 kg (dle EPTA 01)
Napájení	Li-Ion akumulátor Hilti řady B12, 10,8 V jmenovitých
Rozsah samočinné nivelace	±3,5°
Pracovní rozsah (poloměr)	25 m (příznivé podmínky)
Přesnost systému	±3 mm (příznivé), ±5 mm (nepříznivé)
Linkový laser (zelený)	Třída 2, <1 mW, 510 nm
Laserový dálkoměr (červený bod)	Třída 2, <1 mW, 635 nm
Úhel vyzařování linkového laseru	90°
Verze Bluetooth	Bluetooth Low Energy 5.0
Stupeň krytí	IP54 (bez akumulátoru)
Provozní teplota	-10 °C až 40 °C
Skladovací teplota	-20 °C až 70 °C
Maximální nadmořská výška	2 000 m nad mořem
Maximální vlhkost vzduchu	80 %
Příslušenství v balení	2 akumulátory, nabíječka, tablet s nabíječkou a pouzdrem, cílová destička, kufr Hilti
Čištění laserového okna	Odfoukněte prach, čistěte alkoholem nebo vodou
Údržba	Pravidelně kontrolujte stav, opravu provádí servis Hilti
Bezpečnost	Laser třídy 2, nedívejte se do svazku
Záruka výrobce	Viz místní podmínky Hilti

Často kladené otázky - PLT 300 HILTI

Jak zapnout Hilti PLT 300?

Stiskněte tlačítko Zapnuto/Vypnuto (tlačítko 4) po vložení nabitého akumulátoru. Přístroj se zapne a provede samočinnou nivelaci.

Jaký je maximální dosah laseru?

Za příznivých podmínek (mírná teplota, žádné silné okolní světlo, světlý podklad) je dosah 25 metrů v poloměru. Za nepříznivých podmínek může být kratší.

Jak čistit vyzařovací okno laseru?

Nejprve odfoukněte prach, poté čistěte hadříkem mírně navlhčeným alkoholem nebo vodou. Nedotýkejte se okna prsty a nepoužívejte přípravky na bázi silikonu.

Jak používat tablet s PLT 300?

Přístroj se připojí přes Bluetooth k tabletu s předinstalovanou aplikací PMD 200. Zapněte obě zařízení, otevřete aplikaci a postupujte podle pokynů pro přenos bodů.

Co dělat, když se laser nerozsvítí?

Zkontrolujte, zda je akumulátor nabitý a správně vložený. Pokud problém přetrvává, nahlédněte do tabulky pro odstraňování problémů v návodu nebo kontaktujte servis Hilti.

Jaká je přesnost PLT 300?

Přesnost systému je ±3 mm za příznivých podmínek a ±5 mm za nepříznivých podmínek (se směrodatnou odchylkou 2σ).

Jak kalibrovat přístroj?

Před každým použitím zkontrolujte přesnost provedením kontrolního měření. V případě potřeby postupujte podle kalibračního postupu v návodu. Při výrazné odchylce kontaktujte servis Hilti.

Mohu použít jiné akumulátory než z řady B12?

Ne, používejte pouze doporučené Li-Ion akumulátory Hilti řady B12. Použití jiných akumulátorů může vést ke zranění nebo požáru.

Jak uložit přístroj po použití?

Před uskladněním vždy vyjměte akumulátor. Uchovávejte přístroj a akumulátory na chladném, suchém místě, mimo dosah dětí a chráněném před přímým slunečním zářením.

Co dělat v případě poruchy aplikace PMD 200?

Zcela zavřete aplikaci a restartujte ji. Zkontrolujte, zda je zapnuté Bluetooth a zda tablet není v režimu úspory energie. Pokud problém přetrvává, přeinstalujte aplikaci z Google Play Store.

NÁVOD K OBSLUZE PLT 300 HILTI

Originální návod k obsluze

1 Údaje k dokumentaci

1.1 O této dokumentaci

• Před uvedením do provozu si přečtěte tuto dokumentaci. Je to předpoklad pro bezpečnou práci a bezproblémové zacházení. Dodržujte bezpečnostní a varovné pokyny uvedené v této dokumentaci a na výrobku.
• Návod k obsluze je uložen u výrobku a dalším osobám předávejte výrobek jen s tímto návodem.

1.2 Vysvětlení značek

1.2.1 Varovná upozornění

Varovná upozornění varují před nebezpečím při zacházení s výrobkem. Byla použita následující signální slova:

NEBEZPEČÍ

NEBEZPEČÍ!

• Používá se k upozornění na bezprostřední nebezpečí, které by mohlo vést k těžkému poranění nebo k smrti.

VÝSTRAHA

VÝSTRAHA!

• Používá se k upozornění na potenciální nebezpečí, které může vést k těžkým poraněním nebo k smrti.

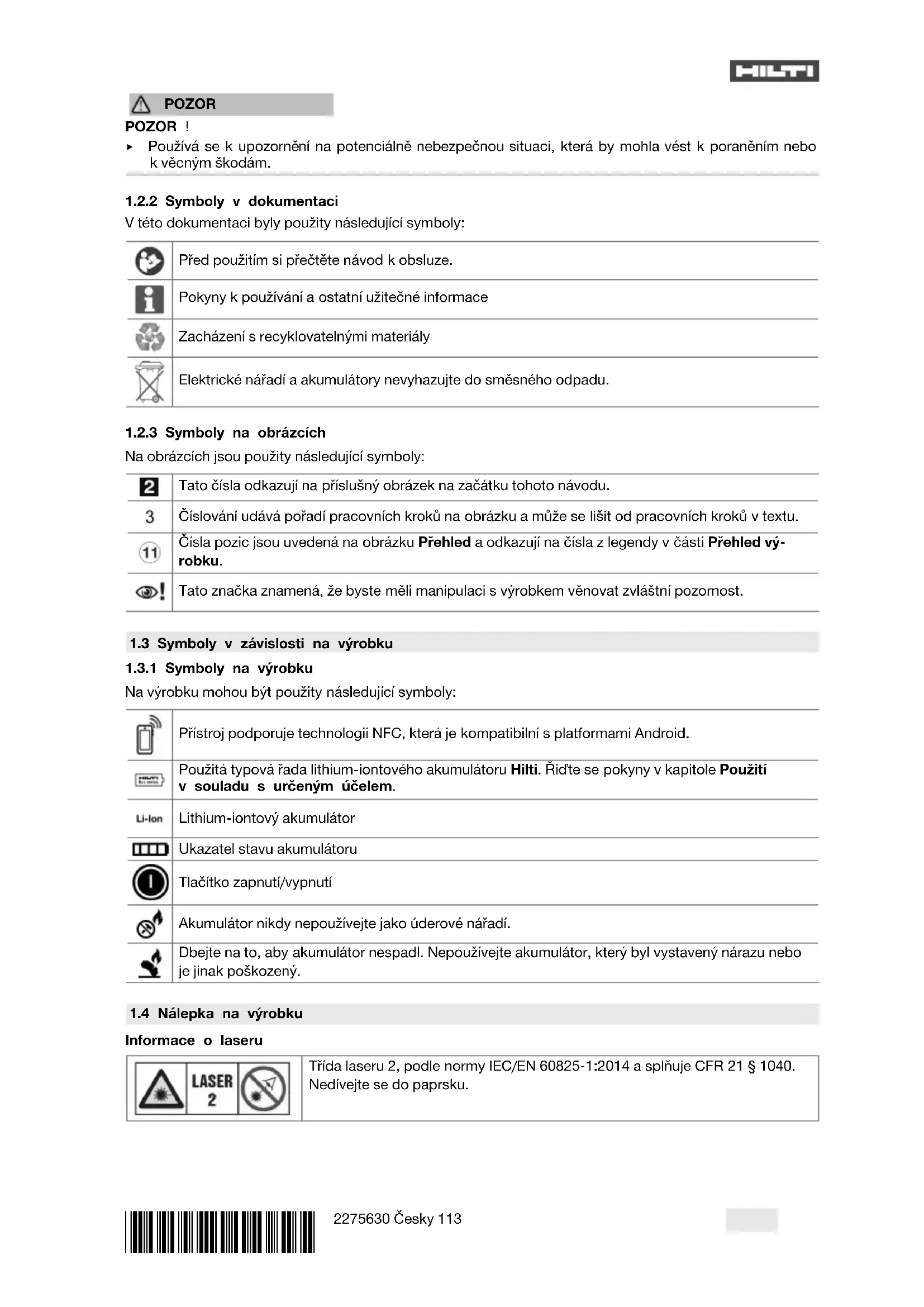

POZOR!

• Používá se k upozornění na potenciálně nebezpečnou situaci, která by mohla vést k poraněním nebo k věcným škodám.

1.2.2 Symboly v dokumentaci

V této dokumentaci byly použity následující symboly:

Před použitím si prěčtěte námod k obsluze.

Pokyny k používání a ostatné užitečné informace

Zacházení's recyklovatelými materiály

Elektrické náradí a akumulátory nevyhazujte do směsného odpadu.

1.2.3 Symboly na obrázcích

Na obrázcích jsou použity následující symboly:

2	Tato Čísla odkazuji na príslušný obrázek na začátku tohoto námodu.
3	Čísovány udává pořadi pracovnic hroků na obrázku a mûze se lišit od pracovnic hroků v textu.
11	Čísla pozic jsou uvedená na obrázku Přehled a odkazuji na Čísla z legendy v Části Přehled vy-robku.
®!	Tato značka znaméná,že bystande měli manipulaci s vyrobkem věnovat zvláštní pozornost.

1.3 Symboly v závislosti na výrobku

1.3.1 Symboly na výrobku

Na výrobku mohou být použity následující symboly:

	Přístroj podporuje technologii NFC, která je kompatibilnís platformami Android.
	Použitá typová rada lithium-ionvého akumulátoru Hilti. Ridte se tokyny v kapitole Použití v souladu s určeným účelem.
Li-Ion	Lithium-iontový akumulátor
	Ukazatel stavu akumulátoru
	Tlačítko zapnutí/vypnutí
	Akumulátor nikdy nepoužívejte jako Úderové nářadi.
	Dbejte na to, aby akumulátor nespadl. Nepoužívejte akumulátor, který byl vystavený nárazu nebo je jinak poškozený.

1.4 Nálepka na výrobku

Informace o laseru

LASER 2

Trída laseru 2, podle normy IEC/EN 60825-1:2014 a splǚne CFR 21 § 1040. Nedívejte se do paprysler.

1.5 Informace o výrobku

Výrobky jsou určené pro profesionální uživatele a smí je obsluhovat, ošetřovat a provádět jejich údržbu pouze autorizovaný a instruovaný personál. Tento personál musí být speciálně informován o vyskytujících se nebezpečích, s nimiž by se mohl setkat. Výrobek a jeho pomůcky mohou být nebezpečné, pokud s nimi nesprávně zachází nevyškolený personál nebo pokud se nepoužívají v souladu s určeným účelem.

Typové označení a sériové číslo jsou uvedeny na typovém štítku.

• Poznamenejte si sériové číslo do následující tabulky. Údaje výrobku budete potřebovat při dotazech adresovaných našemu zastoupení nebo servisu.

Údaje o výrobku

1.6 Prohlášení o shodě

Prohlašujeme na výhradní odpovědnost, že zde popsaný výrobek je ve shodě s platnými směrnicemi a normami.

Podmínky: Ne USA

Kopii prohlášení o shodě najdete na konci této dokumentace.

Technické dokumentace jsou uloženy zde:

2.1 Všeobecná bezpečnostní opatření

VAROVÁNÍ! Přečtěte si všechny bezpečnostní pokyny a instrukce. Nedbalost při dodržování bezpečnostních pokynů a instrukcí může mít za následek úraz elektrickým proudem, požár, případně těžká poranění.

Všechny bezpečnostní pokyny a instrukce uschovejte pro budoucí potřebu.

Bezpečnost osob

Buďte pozorní, dávejte pozor na to, co děláte, a při práci s měřicím přístrojem postupujte rozumně. Měřicí přístroj nepoužívejte, jste-li unaveni nebo pod vlivem drog, alkoholu či léků. Okamžik nepozornosti při používání měřicího přístroje může způsobit vážná zranění. Nenechte se ukolébat falešným pocitem bezpečí a neporušujte bezpečnostní předpisy pro přístroje, i když jste po mnohonásobném použití s přístrojem seznámeni. Nepozornost může ve zlomcích sekundy způsobit těžká poranění. Zajistěte, aby se děti a jiné osoby zdržovaly v bezpečné vzdálenosti od pracoviště.

Elektrická bezpečnost

• Výrobek chraňte před deštěm a vlhkem. Vniknutí vody do elektrického přístroje zvyšuje nebezpečí úrazu elektrickým proudem.

Použití měřicího přístroje a péče o něj

Výsledky měření mohou být na základě principu fungování negativně ovlivněny určitými podmínkami prostředí. Je to např. blízkost výrobků, které vytvářejí silná magnetická nebo elektromagnetická pole, měření na nevhodném podkladu a používání nevhodných reflektorů. - Při přenesení výrobku z velké zimy do teplého prostředí nebo naopak nechte výrobek před použitím aklimatizovat. - Po nárazu nebo působení jiného mechanického vlivu je nutné zkontrolovat přesnost výrobku. Nepoužívejte výrobek k účelům, pro které není určen, nýbrž pouze k určenému účelu a v bezvadném stavu.

Použití akumulátorového přístroje a péče o něj

V měřicích přístrojích používejte pouze určené akumulátory. Použití jiných akumulátorů může vést k poraněním a nebezpečí požáru.

• Akumulátory nabíjejte pouze v nabíječkách, které jsou doporučené výrobcem. Při nabíjení jiných akumulátorů, než pro které je nabíječka určena, hrozí nebezpečí požáru.

Při použití jiných

Nepoužívané akumulátory a nabíječky uchovávejte v dostatečné vzdálenosti od kancelářských sponek, mincí, klíčů, hřebíků, šroubů a jiných malých kovových předmětů, které mohou způsobit přemostění kontaktu. Zkrat kontaktu akumulátoru nebo nabíječky může způsobit popáleniny a požár. - Při nesprávném použití může z akumulátoru vytéci kapalina. Zabraňte kontaktu s touto kapalinou. Vytékající akumulátorová kapalina může způsobit podráždění pokožky nebo popáleniny. - Dříve než budete přístroj nastavovat, seřizovat, měnit jeho příslušenství nebo než ho odložíte, vytáhněte síťovou zástrčku ze zásuvky a/nebo vyjměte akumulátor. Toto preventivní opatření zabrání neúmyslnému zapnutí elektrického přístroje. Při skladování a přepravě výrobku vyjměte akumulátor. Výrobek skladujte v suchu a mimo dosah dětí a nepovolaných osob.

2.2 Speciální bezpečnostní pokyny pro výrobek

Použití měřicího přístroje a péče o něj

Rychle se měnící podmínky měření mohou výsledek měření zkreslit. Výrobek udržujte vždy čistý a suchý. - Před použitím zkontrolujte nastavení přístroje. Výrobek používejte pouze v definovaných mezích použití.

2.3 Dodatečné bezpečnostní pokyny

Bezpečnost pracoviště

Udržujte pracoviště čisté, bez předmětů a dbejte na zde položené síťové kabely. Nedbale položené síťové kabely mohou způsobit zakopnutí a poranění a poškodit pádem měřicí přístroj umístěný na stativách. Používáte-li dálkové ovládání za chůze, sledujte okolí.

Bezpečnost osob

Výrobek odpovídá třídě laseru 2 podle IEC/EN 60825-1:2014 podle CFR 21 § 1040 (FDA). Tyto výrobky se smějí používat bez dalších ochranných opatření. Nicméně byste se měli vyhýbat přímému pohledu do zdroje světla podobně jako u slunečního záření. V případě přímého kontaktu s očima oči zavřete a uhněte hlavou z dosahu paprsku. Nemiřte laserový paprsek proti osobám. Spadne-li výrobek ze zvýšené polohy, může způsobit poranění osob. Používejte pouze stativy doporučené Hilti. - Používejte osobní ochranné pomůcky a vždy noste ochranné brýle. Používání osobních ochranných pomůcek, jako respirátoru, bezpečnostní obuvi s protiskluzovou podrážkou, ochranné helmy nebo chráničů sluchu (podle druhu použití výrobku), snižuje riziko poranění.

Použití měřicího přístroje a péče o něj

O přístroj svědomitě pečujte. Kontrolujte, zda pohyblivé díly přístroje bezvadně fungují a nevaznou, zda díly nejsou zlomené nebo poškozené tak, že je narušena funkce měřicího přístroje. Poškozené díly nechte před použitím přístroje opravit. Mnoho úrazů má na svědomí nedostatečná údržba měřicích přístrojů. Zajistěte, aby byl přístroj na podlaze stabilně postavený na všechny tři dosedací body nebo byl spolehlivě upevněn na stativu doporučeném firmou Hilti. - Aby nedocházelo k nepřesnostem měření, zajistěte vždy perfektní svislou nivelaci cílové destičky při vyznačování bodů. Použijte k tomu seřizovací šroub a namontovanou vodováhu. Nikdy nepoužívejte poškozenou cílovou destičku. Hrozí nebezpečí nepřesností měření. - Před měřením/použitím a několikrát během používání zkontrolujte přesnost výrobku. - Ačkoli měřicí přístroj splňuje přísné požadavky příslušných směrnic, nemůže firma Hilti vyloučit možnost, že bude přístroj rušen silným zářením, což může vést k chybným operacím.

2.4 Pečlivé zacházení s akumulátorem a jeho používání

Dodržujte zvláštní směrnice pro přepravu, skladování a provoz lithium-iontových akumulátorů. Akumulátory chraňte před vysokými teplotami, přímým slunečním zářením a ohněm. Akumulátory se nesmějí rozebírat, lisovat, zahřívat nad 80 °C (176 °F) ani pálit. Nepoužívejte a nenabíjejte akumulátory, které byly vystaveny nárazu, které spadly z větší výšky než jeden metr nebo jsou jinak poškozené. V tom případě vždy kontaktujte Hilti servis.

• Pokud je akumulátor příliš horký na dotek, může být vadný. Akumulátor položte na nehořlavé místo, na které je vidět, v dostatečné vzdálenosti od hořlavých materiálů. Nechte akumulátor vychladnout. Když je akumulátor i za hodinu stále příliš horký na dotek, je vadný. Kontaktujte servis Hilti.

3 Popis

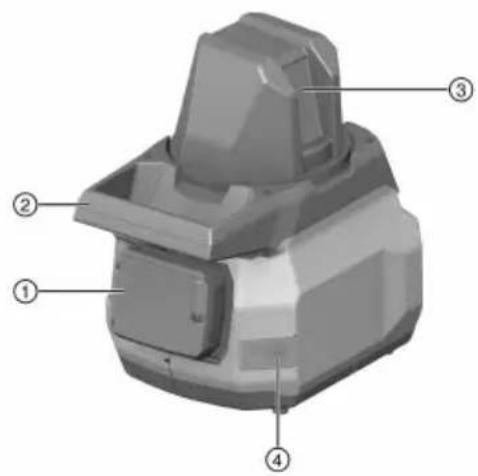

3.1 Přehled výrobku (vytyčovací přístroj PMD 200)

① Akumulátor ② Rukojeť ③ Okénko pro výstup laserového paprsku ④ Tlačítko zapnutí/vypnutí

3.2 Přehled výrobku (cílová destička PMDA 200)

① Transportní rukojeť ② Nivelační libela ③ Seřizovací šroub ④ Cílová destička

3.3 Použití v souladu s určeným účelem

Popsaný výrobek je vytyčovací přístroj, který se ovládá pomocí předinstalované aplikace PMD 200 na tabletu (PMC 200). Je určený k přenášení bodů z plánu na stavbu jedinou osobou. Vytyčovací přístroj má zelenou (svislou) laserovou čáru a zabudovaný laserový modul pro měření vzdálenosti (červený bod).

• Dokumentace tabletu (PMC 200): Viz přiloženou dokumentaci dodavatele.
• Pro tento výrobek používejte pouze lithium-iontové akumulátory Hilti typové řady B 12 uvedené na konci této dokumentace.
• Pro tyto akumulátory používejte pouze nabíječky schválené firmou Hilti. Další informace najdete v Hilti Store nebo na: www.hilti.group.

3.4 Bluetooth

Tento vytyčovací přístroj je vybaven funkcí Bluetooth.

Bluetooth je bezdrátový přenos dat, prostřednictvím kterého mohou dva přístroje s touto technologií navzájem komunikovat na určitou vzdálenost. Spojení vytyčovacího přístroje s tabletem funguje prostřednictvím předinstalované aplikace PMD 200.

Výrobky se dodávají se zapnutým spojením Bluetooth.

3.5 Slovní a obrazové ochranné známky třetích poskytovatelů

Slovní ochranná známka Bluetooth® a logo jsou zaregistrované ochranné známky, které jsou vlastnictvím společnosti Bluetooth SIG, Inc., a na používání těchto ochranných známek se vztahuje licence firmy Hilti. Google Play a Android™ jsou ochranné známky společnosti Google LLC.

Všechny další použité obchodní značky a slovní ochranné známky vlastní příslušní vlastníci, i když nejsou výslovně jako takové označeny.

3.6 Obsah dodávky

Vytyčovací přístroj, 2 akumulátory, nabíječka, tablet s nabíječkou a ochranným obalem, cílová destička, certifikát výrobce, návod k obsluze a kufr Hilti.

Další systémové produkty schválené pro váš výrobek najdete v Hilti Store nebo na: www.hilti.group.

4 Technické údaje

Podmínky (se 2 standardními odchylkami σ)

*příznivé podmínky: mírný rozsah teplot, žádné silné okolní světelné zdroje (např. přímé slunečné záření), světlý a difuzně reflexní cílový podklad

**nepříznivé podmínky: teploty v dolním nebo horním tolerančním pásmu, silné resp. přímé okolní světelné zdroje, cílový podklad s velmi malou nebo vysokou reflexí

		PMD 200
Typická doba provozu s akumulátorem B 12/4.0 pri 23 °C/73 °F		8 hod
Hmotnost podle standardu EPTA 01		2,9 kg(6,4 lb)
Rozsah automatické nivelace		±3,5°
Pracovní rozsah (rádis) za príznivých podmínek*		25 m (85 ft)
Třída laseru	Čárový laser (zelená)	2
	Distančnélaser (čer-vená)	2
Výstupné výkon	Čárový laser (zelená)	< 1 mW
	Distančnélaser (čer-vená)	< 1 mW
Délka impulzu	Distančnélaser (čer-vená)	< 2 ns
Frekvence	Distančnélaser (čer-vená)	< 100 MHz
Ühel vyzařování	Čárový laser (zelená)	90°
Vlnová délka	Čárový laser (zelená)	510 nm
	Distančnélaser (čer-vená)	635 nm
Divergence papinsků	Čárový laser (zelená)	0,05 mrad ...0,08 mrad
Divergence papinskù Distančné laser (čer-vená)		0,2 mrad ... 0,45 mrad
Verze Bluetooth		Bluetooth Low Energy 5.0
Výkon Bluetooth		6,31 mW
Frekvence Bluetooth		2 400 MHz ... 2 483,5 MHz
Třída krytí (IEC 60529) bez akumulátoru		IP 54
Upevněné na stativ (BSW)		5/8 in
Systémová prěsnost měřeni za príznivych podmínek*		±3 mm(±0,1 in)
Systémová prěsnost měřeni za nepříznivych podmínek*		±5 mm(±0,2 in)
Skladovací teplota		-20 °C ... 70 °C(-4 °F ... 158 °F)
Okolní teplota prì provozu		-10 °C ... 40 °C(14 °F ... 104 °F)
Jmenovité napěti		10,8 V
Jmenovitý proudly		350 mA
Max. nadmořská výška použití		2 000 m nad mořem /6 560 ft AMSL
Max. vlhkost vzduchu		80 %

4.1 Tablet

Následující technické údaje představují minimální požadavky pro provoz aplikace PMD 200.

	PMC 200
Operacní systém	Android 7.0
Bluetooth	BLE
Rozlišeni displeje	1 920 x 1 200

4.2 Akumulátor

Provozní napěti akumulátoru	10,8 V
Okolní teplota prí provozu	-17 °C ... 60 °C (1 °F ... 140 °F)
Skladovací teplota	-20 °C ... 40 °C (-4 °F ... 104 °F)
Teplota akumulátoru na začátku nabijení	-10 °C ... 45 °C (14 °F ... 113 °F)

5 Příprava práce

Dodržujte bezpečnostní pokyny a varovná upozornění v této dokumentaci a na výrobku.

5.1 Nabíjení akumulátoru

1. Před nabíjením si přečtěte návod k obsluze nabíječky.
2. Dbejte na to, aby byly kontakty akumulátoru a nabíječky suché a čisté.
3. Akumulátor nabíjejte pomocí schválené nabíječky. → Strana 116

5.2 Nasazení akumulátoru

VÝSTRAHA

Nebezpečí poranění při zkratu nebo padajícím akumulátorem!

• Před nasazením akumulátoru zkontrolujte, zda nejsou na kontaktech akumulátoru a výrobku cizí tělesa. Zajistěte, aby akumulátor vždy správně zaskočil.
• Před prvním uvedením do provozu akumulátor úplně nabijte.
• Zasuňte akumulátor do výrobku tak, aby slyšitelně zaklapl.
• Zkontrolujte, zda je akumulátor bezpečně usazený.

5.3 Vyjmutí akumulátoru

1. Stiskněte odjišťovací tlačítko akumulátoru.
2. Vytáhněte akumulátor z výrobku.

6 Obsluha

Dodržujte bezpečnostní pokyny a varovná upozornění v této dokumentaci a na výrobku.

1. Pro podrobný popis kroků obsluhy naskenujte QR kód na konci tohoto návodu k obsluze nebo postupujte podle pokynů nápovědy aplikace. Budete přesměrováni na online verzi.
2. Stručný návod kroků obsluhy je uveden na začátku tohoto návodu k obsluze.

7 Péče a údržba

VÝSTRAHA

Nebezpečí poranění při zasunutém akumulátoru!

• Před veškerým ošetřováním a údržbou vždy vyjměte akumulátor!

Péče o zařízení

• Opatrně odstraňte ulpívající nečistoty.
• Prach opatrně odstraňte suchým kartáčem nebo hadříkem.
• Kryt čistěte pouze mírně navlhčeným hadrem. Nepoužívejte ošetřovací prostředky s obsahem silikonu, aby nedošlo k poškození plastových částí.

Péče o lithium-iontové akumulátory

• Akumulátor udržujte čistý a beze stop oleje a tuku.
• Kryt čistěte pouze mírně navlhčeným hadrem. Nepoužívejte ošetřovací prostředky s obsahem silikonu, aby nedošlo k poškození plastových částí. Zabraňte proniknutí vlhkosti.

Údržba

• Pravidelně kontrolujte všechny viditelné díly, zda nejsou poškozené, a ovládací prvky, zda správně fungují. V případě poškození a/nebo poruchy funkce akumulátorový přístroj nepoužívejte. Nechte ho ihned opravit v servisu Hilti.
• Po ošetřování a údržbě nasaďte všechna ochranná zařízení a zkontrolujte funkci.

Čištění výstupního okénka laseru

Z výstupního okénka laseru vyfoukejte prach. Nedotýkejte se výstupního okénka laseru prsty.

Příliš drsný čisticí materiál může sklo poškrábat, a tím negativně ovlivnit přesnost přístroje.

Nepoužívejte žádné jiné kapaliny kromě čistého lihu nebo vody, aby nedošlo k poškození plastových částí.

Při sušení vybavení dodržujte stanovené teplotní meze.

8 Přeprava a skladování akumulátorových přístrojů

Přeprava

Vyjměte akumulátory. Akumulátory nikdy nepřepravujte volně. - Po delší přepravě přístroj a akumulátory před použitím zkontrolujte, zda nejsou poškozené.

Skladování

VÝSTRAHA

Neúmyslné poškození vadnými nebo vyteklými akumulátory!

• Přístroj a akumulátory skladujte pokud možno v suchu a chladu. Akumulátory nikdy neskladujte na slunci, na topení nebo za sklem.
• Přístroj a akumulátory skladujte mimo dosah dětí a nepovolaných osob.
• Po delším skladování přístroj a akumulátory před použitím zkontrolujte, zda nejsou poškozené.

V případě poruch, které nejsou uvedené v této tabulce nebo které nemůžete odstranit sami, se obraťte na náš servis Hilti.

Porucha Możná prěčina		Čeşeni
Vytyčovaci prístroj a/nebo tablet nelze zapnout.	Akumulátor je vybitý.	Nabijte akumulátor.
Aplikace PMD 200 není k dis- pozici.	Aplikace se nachází v podnabídce na tabletu.	Vyhledejte aplikaci PMD 200 v podnabídce na tabletu.
	Aplikace byla odinstalována.	Stáhněte aplikaci PMD 200 znovu z Google Play Store.
Nesprávný jazyk v aplikaci	Nastavení jazyka tabletu	Změěte jazyk v nastavenich tabletu. Pokud není jazyk podporovaný, bude v aplikaci automaticicky použita angličtina.
Aplikace nefunguje.	Chyba softaru	Aplikaci úplné zavřete a spustte ji znovu.
	Neodsouhlasili jste dohodu s kon-covým uživatelem	Odsouhlaste dohodu s konco-vým uživatelem.
Aplikace se nečekaně zavřela.	Na tabletu se aktivoval režim uśpory energie	Deaktivujte režim uśpory energie v nastavenich tabletu.
Vytyčovaci prístroj a tablet nelze spojit.	Vytyčovaci prístroj je vypnutý.	Zapnéte vytyčovaci prístroj.
	U vytyčovaciho prístroje se vy-skytla chyba.	Vytyčovaci prístroj vypnéte a znovu zapnéte. Pokud problém tím nelze odstranit, obratte se na servis Hilti.
	Vzdálenost od vytyčovaciho prí-stroje je prilíš velká	Přemistěte se podstatné blíze k vytyčovacímu prístroji.
	Je vybraný nesprávný vytyčovaci prístroj	Zkontrolujte, zda jste vybrali správný vytyčovaci prístroj (sériové císló).
Vytyčovaci prístroj nemůže provost nivelaci.	Podklad je nerovné nebo prilíš na-kloněné.	Postavte vytyčovaci prístroj na rovnou a vodorovnou plochu.
Vytyčovaci prístroj nemůže měřit.	Světelné podmíky na stavbě jsou prilíš jasné.	Zatemnéte nebo zastiće pra-covné prostor.
	Nevhodné měřený povrch	Změěte měřeny povrch (např. bíly papír).
Červeny laserový bod a ze-léná laserová Čára nejsou vi-ditelné.	Světelné podmíky na stavbě jsou prilíš jasné.	Zatemnéte nebo zastiće pra-covné prostor.
Porucha Możná prěcina		Čerený laserový bod a ze- lená laserová Čára nejsou vi- ditelné.
	Vytyčovací prístroj a tablet nejsou spojené	Spojte vytyčovací prístroj a tablet.
	U vytyčovacího prístroje se vy-skytla chyba.	Vytyčovací prístroj vypněte a znovu zapněte. Pokud problém tím nelze odstranit, obratte se na servis Hilti.
Zelená laserová Čára není dokonale svislá.	Nesprávná nivelace > Vytyčovací prístroj vypněte a znovu zapněte. Pokud problém tím nelze odstranit, obratte se na servis Hilti.
	U vytyčovacího prístroje se vy-skytla chyba.	Vytyčovací prístroj vypněte a znovu zapněte. Pokud problém tím nelze odstranit, obratte se na servis Hilti.
Zelená laserová Čára a Čer- vený laserový bod se doko- nale nepřekrávají. (Odchylky ±(1-2) mm (0.04-0.08 in) jsou normální.)	U vytyčovacího prístroje se vy-skytla chyba.	Vytyčovací prístroj vypněte a znovu zapněte. Pokud problém tím nelze odstranit, obratte se na servis Hilti. Zajistěte pridivilné kontroly vytyčovacího prístroje.
Vytyčovací body nejsou správně / stávající vytyčovací body nejsou po novém umistěné správně	Cílová destička není vyrovaná	Před každým vyznáčením vyrovnejte cílovou destičku serízovacím šroubem.
	Cílová destička je poškozená	Zkontrolujte cílovou destičku, zda není zdeformovaná, a v pri- padě potřeby ji vyměnte.
	Referenční Čára je prěliš krátká	Opustěte aktuální vytyčování. Vytyčovací prístroj umistěte znovu s delí referenční lárou.
	Vytyčovací prístroj se pohnul.	Opustěte aktuální vytyčování. Znovu umistěte vytyčovací prístroj.

10 Likvidace

VÝSTRAHA

Nebezpečí poranění při nesprávné likvidaci! Nebezpečí poškození zdraví unikajícími plyny nebo kapalinami.

• Poškozené akumulátory žádným způsobem neposílejte!
• Připojky zakryjte nevodivým materiálem, abyste zabránili zkratu. Akumulátory zlikvidujte tak, aby se nemohly dostat do rukou dětem. Akumulátor odevzdejte k likvidaci v Hilti Store nebo se obraťte na příslušnou sběrnu odpadu.

Výrobky Hilti jsou vyrobené převážně z recyklovatelných materiálů. Předpokladem pro recyklaci ale je jejich řádné třídění. V mnoha zemích odebírá Hilti staré přístroje k recyklaci. Informujte se v servisu Hilti nebo u prodejního poradce.

• Nevyhazujte elektrické nářadí, elektronická zařízení a akumulátory do směsného odpadu!

11 Upozornění FCC (platné v USA) / upozornění IC (platné v Kanadě)

Tento přístroj byl testován a bylo zjištěno, že splňuje mezní hodnoty stanovené pro digitální přístroje třídy A ve smyslu Části 15 předpisů FCC. Tyto mezní hodnoty mají zabezpečit přiměřenou ochranu proti elektromagnetickému rušení při provozu v komerčně využívaných oblastech. Přístroje tohoto druhu vytvářejí a používají vysoké frekvence a mohou je také vyzařovat. Mohou proto v případě, že nejsou instalovány a používány podle návodů, způsobovat rušení příjmu rozhlasu. Provoz tohoto přístroje v obytných oblastech může způsobit rušení, o jehož odstranění se musí postarat uživatel.

Tento přístroj splňuje paragraf 15 předpisů FCC a specifikace RSS-210 vládní agentury ISED.

Pro uvedení do provozu platí tyto dvě podmínky:

Tento přístroj by neměl vytvářet škodlivé záření. - Přístroj musí zachycovat jakékoli záření včetně záření, které by mohlo vést k nežádoucím operacím.

Změny nebo modifikace, které nebyly výslovně schváleny firmou Hilti, mohou mít za následek omezení uživatelského oprávnění používání přístroje.

12 Záruka výrobce

V případě otázek ohledně záručních podmínek se obraťte na místního partnera Hilti.

Originální návod na obsluhu

• Před uvedením do provozu si přečtěte tuto dokumentaci. Je to předpoklad pro bezpečnou práci a bezproblémovou manipulaci.
• Dodržujte bezpečnostní pokyny a varování v této dokumentaci a na produktu.
• Tento návod na obsluhu uchovávejte vždy s výrobkem a dalším osobám odovzdávejte výrobek pouze s tímto návodem.

1.2.2 Symboly v dokumentaci

2	Tieto Číslā odkazuju na príslušné vyobrazenie na začiatku tohto námodu
3	Číslovanie udáva poradie pracovněch Úkonov na obrázku amöze sa odlišovat od Číslovania pracovněch Úkonov v texte.
11	Čísla pozícii sa používajú v obrázku Prehl'ad a odkazuju na Čísla legendy v odseku Prehl'ad výrobkov.
®!	Tento symbol by mal u vás vzbudit mimoriadnu pozornost pri zaobchodzani s výrobkom.

1.3 Symboly na produktech

1.3.1 Symboly na výrobku

Na výrobku môžu byť použité nasledujúce symboly:

Elektrická bezpečnosť

• Výrobok chráňte pred dažďom a mokrom. Vniknutie vody do elektrického zariadenia zvyšuje riziko úrazu elektrickým prúdom.

Bezpečnosť na pracovisku

2.4 Starostlivé zaobchádzanie s akumulátormi a ich používanie

① Akumulátor ② Rukoväť ③ Okienko pre výstup laserového lúča ④ Vypínač

3.2 Prehľad výrobku (cieľová platnička PMDA 200)

① Rukoväť na prenášanie ② Nivelačná libela ③ Nastavovacia skrutka ④ Cieľová platnička

3.3 Používanie v súlade s určením

3.5 Slovné a obrazové ochranné známky tretích poskytovateľov

Slovná ochranná známka Bluetooth® a logo sú registrované ochranné známky vo vlastníctve spoločnosti Bluetooth SIG, Inc. a Hilti ich používa na základe licencie.

Google Play a Android™ sú ochranné známky spoločnosti Google LLC.

Všetky ďalšie použité obchodné značky a slovné ochranné známky, aj keď nie sú ako také výslovne označené, sú vlastníctvom príslušného majiteľa.

3.6 Rozsah dodávky

Vytyčovací laser, 2 akumulátory, nabíječka, tablet s nabíječkou a pouzdrem, síťová plošná jednotka, certifikát výrobce, návod k obsluze a kufřík Hilti

Dodržujte bezpečnostní pokyny a varování v této dokumentaci a na výrobku.

5.1 Nabíjení akumulátoru

1. Před začátkem nabíjení si přečtěte návod k použití nabíječky.
2. Dbejte, aby kontakty akumulátoru a nabíječky byly čisté a suché.
3. Akumulátor nabíjejte schválenou nabíječkou. → strana 126

Dodržujte bezpečnostní pokyny a varování v této dokumentaci a na produktu.

7 Péče a údržba/oprava

VAROVÁNÍ

Péče o lithium-iontové akumulátory

Výrobky značky Hilti jsou z velké části vyrobeny z recyklovatelných materiálů. Předpokladem pro opakované využití recyklovatelných materiálů je jejich správné separování. V mnoha zemích firma Hilti odebere vaše staré zařízení k recyklaci. Informujte se v zákaznickém servisu Hilti nebo u svého obchodního poradce.

Elektrické přístroje, elektronická zařízení a akumulátory nepatří do domácího odpadu!

11 Upozornění FCC (platné v USA)/upozornění IC (platné v Kanadě)
