SC 3 Upright EasyFix - Höyrypuhdistin Kärcher - Ilmainen käyttöohje ja opas

Tuotetyyppi	Höyrymoppi
Merkki	Kärcher
Malli	SC 3 Upright EasyFix
Käyttö	Kovien lattioiden puhdistus (laatta, kivi, PVC, laminaatti, tiivistetty parketti) ja mattojen raikastus
Lämmitysteho	1600 W
Jännite / Taajuus	220-240 V ~ 50-60 Hz
Suojausluokka	I
Suojaustyyppi	IPX4
Lämmitysaika	30 sekuntia
Jatkuva höyryvirtaus	40 g/min
Vesisäiliön tilavuus	0,5 L
Paino (ilman lisävarusteita)	3,1 kg
Mitat (P x L x K)	314 x 207 x 1185 mm
Höyrytilat	3: Puu (matala), Matto (keski), Laatta/Kivi (korkea)
Kalkinpoistopanos	Sisäänrakennettu, vaihdettava – kyllästymismerkkivalo
Mukana tulevat lisävarusteet	Lattiasuutin, mikrokuituliina (1 kpl), mattoalusta
Valinnaiset lisävarusteet	Hiontaliina, ylimääräinen mikrokuituliina
Liinojen hoito	Konepesu enintään 60 °C, ilman huuhteluainetta
Turvallisuus	Varoventtiili, lämpösulake, liukumaton kahva, pumpun automaattinen pysäytys, jos panos on kyllästynyt
Veden kovuuden säätö	Kyllä (RESET-painikkeella) – 4 tasoa (I–IV)
Takuu	Maakohtaisten ehtojen mukaan – ota yhteyttä Kärcherin huoltoon

Usein kysytyt kysymykset - SC 3 Upright EasyFix Kärcher

Kuinka täyttää vesisäiliö?

Voit täyttää säiliön suoraan laitteessa avaamalla kannen tai irrottaa sen vetämällä pystysuoraan ylöspäin. Täytä juomavedellä enintään 0,5 L. Varmista, että kalkinpoistopanos pysyy paikallaan.

Mitä lattiatyyppejä voin puhdistaa SC 3 Upright EasyFix -laitteella?

Se sopii kuumuutta ja kosteutta kestäville koville lattioille: laatta, kivi, PVC, laminaatti, tiivistetty parketti. Käytä 'Puu'-tilaa tiivistetyille puulattioille. Älä käytä korkille tai tiivistämättömille pinnoille.

Kuinka valita höyrytila?

Paina kahvassa olevaa höyrytilan säätöpainiketta valitaksesi 3 tilan joukosta: Puu (matala virtaus), Matto (keskivirtaus), Laatta/Kivi (korkea virtaus). Korkeaa tilaa suositellaan aloitukseen.

Pitääkö minun käyttää pesuainetta?

Ei, laite toimii vain vedellä. Älä koskaan lisää pesuainetta, hajustetta tai muita lisäaineita, koska ne voivat vahingoittaa laitetta.

Mitä tehdä, jos höyry on heikkoa tai puuttuu?

Tarkista, että kalkinpoistopanos on työnnetty kunnolla säiliöön. Jos punainen 'Vaihda panos' -merkkivalo vilkkuu tai palaa tasaisesti, vaihda panos. Vaihdon jälkeen pidä RESET-painiketta painettuna 4 sekuntia ja puhdista sitten 30 sekuntia käyttämällä höyryn liipaisinta.

Kuinka hoitaa mikrokuituliinoja?

Pese ne koneessa enintään 60 °C. Älä käytä huuhteluainetta imukyvyn säilyttämiseksi. Rumpukuivausta ei suositella.

Pitääkö kalkinpoistopanos vaihtaa?

Kyllä, panoksen käyttöikä on rajallinen. Punainen merkkivalo vilkkuu 2 tuntia ennen loppua, sitten nopeammin 1 tunti ennen. Kun se palaa tasaisesti, pumppu pysähtyy: vaihda panos ja nollaa RESET-painikkeella.

Voinko puhdistaa mattoja tällä laitteella?

Kyllä, kiinnitä mukana tuleva mattoalusta lattiasuuttimeen (mikrokuituliina alla). Käytä 'Matto'-höyrytilaa ja älä viivy yli 5 sekuntia samassa kohdassa. Tarkista maton kestävyys etukäteen.

Kuinka säätää laite veden kovuuden mukaan?

Sammuta laite, kytke se, ja pidä RESET-painiketta painettuna samalla kun käynnistät laitteen. Merkkivalo vilkkuu nykyisen tason mukaan (1–4 vilkkua). Paina RESET useita kertoja vaihtaaksesi tasoa, ja pidä sitten 3 sekuntia vahvistaaksesi.

Mitä tehdä vian tai toimintahäiriön sattuessa?

Katso ensin käyttöohjeen 'Vianmääritys'-luku. Yleiset syyt: kalkinpoistopanos kulunut, säiliö väärin täytetty tai lämpösulake lauennut. Jos ongelma jatkuu, ota yhteyttä valtuutettuun Kärcher-huoltoon.

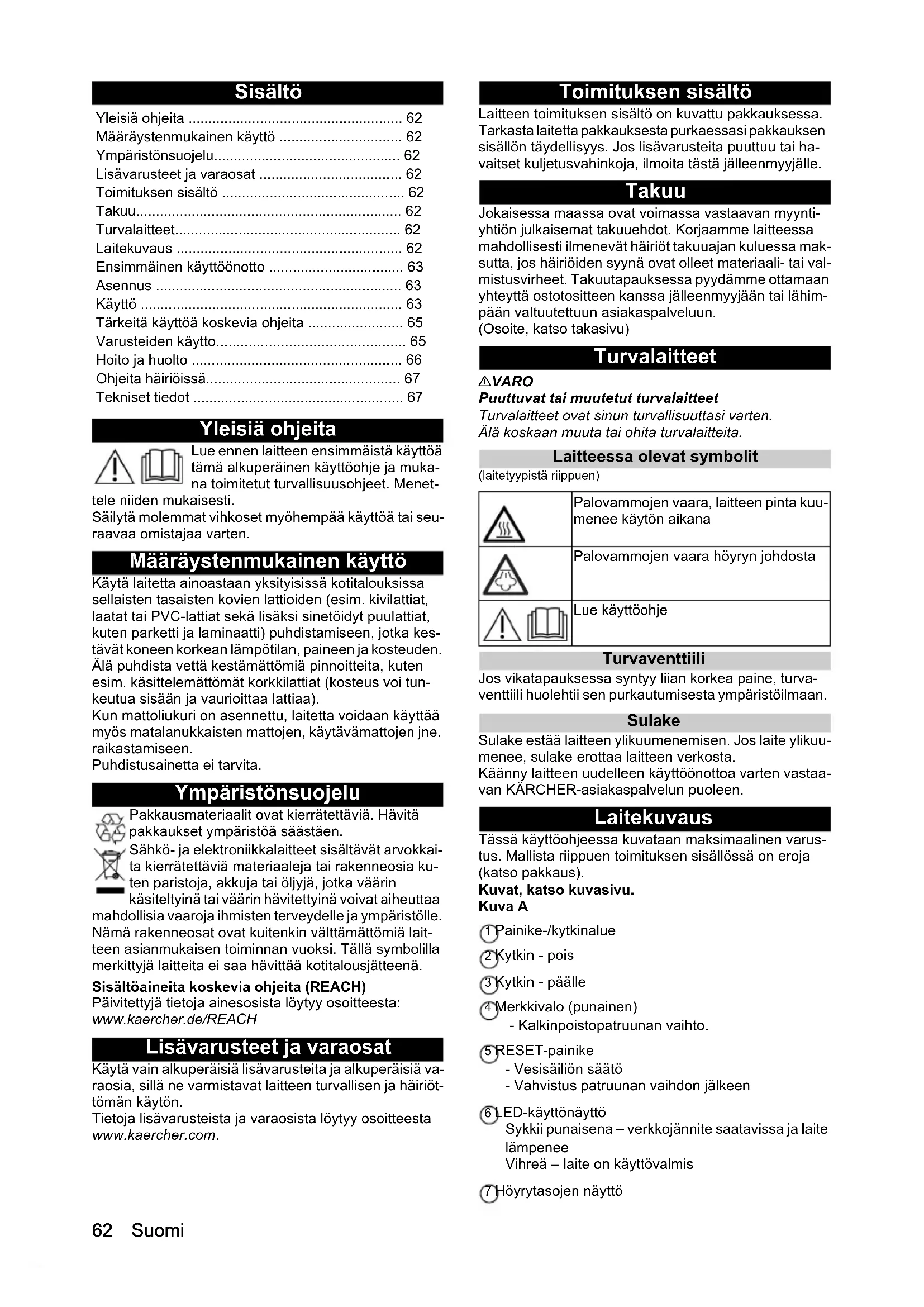

KÄYTTÖOHJE SC 3 Upright EasyFix Kärcher

Määräystenmukainen käyttö 62

Ympäristönsuojelu 62

Lisävarusteet ja varaosat 62

Toimituksen sisältö 62

Takuu 62

Turvalaitteet 62

Laitekuvaus 62

Ensimmäinen käyttöönotto 63

Asennus 63

Käyttö 63

Tärkeitä käyttöä koskevia ohjeita 65

Varusteiden käyttö 65

Hoito ja huolto 66

Ohjeita häiriöissä 67

Tekniset tiedot 67

Yleisiä ohjeita

Lue ennen laitteen ensimmäistä käyttöä tämä alkuperäinen käyttöohje ja mukana toimitetut turvallisuusohjeet. Menet-

tele niiden mukaisesti.

Säilytä molemmat vihkoset myöhempää käyttöä tai seuraavaa omistajaa varten.

Määräystenmukainen käyttö

Käytä laitetta ainoastaan yksityisissä kotitalouksissa sellaisten tasaisten kovien lattioiden (esim. kivilattiat, laatat tai PVC-lattiat sekä lisäksi sinetöidyt puulattiat, kuten parketti ja laminaatti) puhdistamiseen, jotka kestävät koneen korkean lämpötilan, paineen ja kosteuden. Älä puhdista vettä kestäviä pinnoitteita, kuten esim. käsittelemättömät korkkilattiat (kosteus voi tunkeutua sisään ja vaurioittaa lattiaa).

Kun mattoliukuri on asennettu, laitetta voidaan käyttää myös matalanukkaisten mattojen, käytävämattojen jne. raikastamiseen.

Puhdistusainetta ei tarvita.

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettäviä. Hävitä pakkaukset ympäristöä säästäen.

Sähkö- ja elektroniikkalaitteet sisältävät arvokkaita kierrätettäviä materiaaleja tai rakenneosia kuten paristoja, akkuja tai öljyjä, jotka väärin

käsiteltyinä tai väärin hävitettyinä voivat aiheuttaa mahdollisia vaaroja ihmisten terveydelle ja ympäristölle. Nämä rakenneosat ovat kuitenkin välttämättömiä laitteen asianmukaisen toiminnan vuoksi. Tällä symbolilla merkittyjä laitteita ei saa hävittää kotitalousjätteenä.

Sisältöaineita koskevia ohjeita (REACH)

Päivitettyjä tietoja ainesosista löytyy osoitteesta: www.kaercher.de/REACH

Lisävarusteet ja varaosat

Käytä vain alkuperäisiä varusteita ja alkuperäisiä varaosia, sillä ne varmistavat laitteen turvallisen ja häiriöttömän käytön.

Tietoja lisävarusteista ja varaosista löytyy osoitteesta www.kaercher.com.

Toimituksen sisältö

Laitteen toimituksen sisältö on kuvattu pakkauksessa. Tarkasta laitetta pakkauksesta purkaessasi pakkauksen sisällön täydellisyys. Jos lisävarusteita puuttuu tai havaitset kuljetusvahinkoja, ilmoita tästä jälleenmyyjälle.

Takuu

Jokaisessa maassa ovat voimassa vastaavan myyntiyhtiön julkaisemat takuuehdot. Korjaamme laitteessa mahdollisesti ilmenevät häiriöt takuuajan kuluessa maksutta, jos häiriöiden syynä ovat olleet materiaali- tai valmistusvirheet. Takuutapauksessa pyydämme ottamaan yhteyttä ostotositteen kanssa jälleenmyyjään tai lähimpään valtuutettuun asiakaspalveluun. (Osoite, katso takasivu)

Turvalaitteet

△VARO

Puuttuvat tai muutetut turvalaitteet

Turvalaitteet ovat sinun turvallisuuttasi varten. Älä koskaan muuta tai ohita turvalaitteita.

Laitteessa olevat symbolit

(laitetyypistä riippuen)

	Palovammojen vaara, laitteen pinta kuu- menee käytön aikana
	Palovammojen vaara höyryn johdosta
	Lue käytöohje

Turvaventtiili

Jos vikatapauksessa syntyy liian korkea paine, turvaventtiili huolehtii sen purkautumisesta ympäristöilmaan.

Sulake

Sulake estää laitteen ylikuumenemisen. Jos laite ylikuumenee, sulake erottaa laitteen verkosta.

Käänny laitteen uudelleen käyttöönottoa varten vastaavan KÄRCHER-asiakaspalvelun puoleen.

Laitekuvaus

Tässä käyttöohjeessa kuvataan maksimaalinen varustus. Mallista riippuen toimituksen sisällössä on eroja (katso pakkaus).

Kuvat, katso kuvasivu.

Kuva A

① Painike-/kytkinalue

2 Kytkin - pois

3 Kytkin - päälle

4 Merkkivalo (punainen) - Kalkinpoistopatruunan vaihto.

(5) RESET-painike

- Vesisäiliön saattaminen vahvistus patruunan vaihdon jälkeen

6 LED-käyttönäyttö

Sykkii punaisena - verkkojännite saatavissa ja laite lämpenee

Vihreä - laite on käyttövalmis

⑦ Höyrytasojen näyttö

⑧ Höyrytason saannon painike 9 Höyrytaso 1 - puu 10 Höyrytaso 2 - matto 11 Höyrytaso 3 - laatta/kivi 12 Kahva 13 Liukueste, kahva 14 Höyryvipu 15 Johtokoukku ja johtokiinnitys 16 Kalkinpoistopatruuna 17 Täyttöaukko vedelle 18 Vesisäiliö, jossa säiliön kansi ja kantokahva 19 Verkkoliitäntäjohto ja verkkopistoke 20 Lattiasuuttimen vapautuspainike 21 Lattiasuutin 22 Tarrakiinnitys 23 Mikrokuitulattialiina (1 kpl) 24 Mikrokuitulattialiina (2 kpl) 25 Lattiahankausliina (1 kpl) 26 Mattoliukuri

** valinnaiset

Ensimmäinen käyttöönotto

HUOMIO

Laitevaurioita kalkkiintumisen johdosta

Kalkinpoistopatruuna toimii optimaalisesti vain silloin, kun olet mukauttanut laitteen ennen 1. käyttöä paikalliseen veden kovuuteen.

Säädä laite paikalliseen veden kovuuteen.

Säädä laite ennen käyttöä alueilla, joiden veden kovuus on toinen (esim. muuton jälkeen) senhetkiseen veden kovuuteen.

1. Aseta kalkinpoistopatruuna vesisäiliöön ja paina sitä, kunnes se on tiukasti paikoillaan. Kuva F
2. Säädä veden kovuus, katso luku Veden kovuuden säätäminen.

Huomautus

Kun höyrytetään 1. kerran kalkinpoistopatruunan poiston ja uudelleenasettamisen jälkeen, voi höyrynmuodostus olla heikko tai epäsäännöllinen, ja ulos voi valua yksittäisiä vesipisaroita. Laite tarvitsee lyhyen esikäyntijakson, jolloin kalkinpoistopatruuna täyttyy vedellä. Ulostuleva höyrymäärä lisääntyy jatkuvasti, kunnes n.

30 minuutin jälkeen maksimihöyrymäärä on saavutettu.

Huomautus

Varmista, että höyrytaso 3 (kaakelit/kivi) on valittuna, sillä muutoin esikäyntiaika pitenee.

Asennus

Kahvalistan asennus

1. Pidä peruslaitteesta kiinni.
2. Työnnä kahvalista vasteeseen asti peruslaitteeseen, kunnes se lukittuu kuuluvasti. Kahvalistan on oltava laitteessa tiukasti.

Kuva B

Lattiasuuttimen asennus

1. Pidä laitteesta kiinni kahvasta.
2. Yhdistä peruslaitteen alaosa lattiasuuttimeen, kunnes se lukittuu kuuluvasti.

Kuva C

Käyttö

Virtajohdon kelaaminen

VAROITUS

Sähköiskun vaara

Jos virtajohtoa ei ole kelattu kokonaan, on vaarana, että ulottuvuus yliarvioidaan, virtajohtoa rasitetaan liikaa ja se vaurioituu.

Kelaa virtajohto kokonaan.

Huomautus

Alempaa johtopidikettä voi kääntää johdon poistamista varten 360° . Ylempi johtokoukku ei käänny.

1. Kännä alempi johtopidike ylös.
2. Irrota virtajohto kokonaan johtokoukusta.
3. Kiinnitä johto ylemmän ja alemman johtokoukun kiinnityksiin, jotta sen yli ei ajeta puhdistuksen aikana.

Kuva J

Veden täyttäminen

Vesisäiliön voi täyttää milloin tahansa.

HUOMIO

Esinevaurioita avoimen säiliön kannen tai löysästi paikoillaan olevan vesisäiliön johdosta

Jos säiliön kansi ei sulkeudu oikein tai vesisäiliötä ei aseteta oikein laitteeseen, nestettä voi tulla ulos ja lattiapinnoite voi sen johdosta vaurioitua.

Kiinnitä huomiota siihen, että säiliön kansi on oikein suljettu ja että täynnä oleva vesisäiliö on tiukasti kiinni laitteessa.

HUOMIO

Laitteen vaurioituminen

Soveltumaton vesi voi tukkia suuttimet.

Älä täytä kondenssivettä pyykinkuivaajasta.

Älä täytä talteenotettua sadevettä.

Älä täytä mitään puhdistusaineita tai muita lisäaineita (esim. tuoksuja).

Huomautus

Vesisäiliötä täytettäessä siinä on oltava kalkinpoistopatuuna.

Vesisäiliön täyttö suoraan laitteessa

1. Pidä laitteesta kinni
2. Avaa säiliön kansi ja täytä vesisäiliöön suoraan laitteessa enintään 0,5 l vesijohtovettä.

Kuva G

1. Sulje säiliön kansi.

Vesisäiliön irrotus täyttöä varten

1. Pidä laitteesta kiinni.
2. Käännä alempi johtokoukku ylös.
3. Nosta vesisäiliö kahvasta pystysuoraan ylös.
4. Avaa säiliön kansi ja täytä enintään 0,5 l vesijohtovettä. Kuva H
5. Sulje säiliön kansi.
6. Aseta vesisäiliö paikoilleen ja paina alaspäin, kunnes se lukittuu.

Laitteen kytkeminen päälle

HUOMIO

Laite- ja esinevaurioita laitteen kaatumisen johdosta

Jos laitetta ei varmisteta riittävästi, se voi kaatua ja vaurioitua työtaukojen tai säilytyksen aikana. Tällöin voi myös vuotaa ulos nestettä, ja siten lattiapinnoite voi vaurioitua.

Aseta laite lattiasuuttimen kanssa kiinteälle alustalle tai kahva liukuesteen kanssa pystysuoraan asentoon kiinteään seinään.

HUOMIO

Laitevaurioita väärin säädetyn veden kovuuden johdosta

Kalkinpoistopartuuna toimii optimaalisesti vain silloin, kun laite on mukautettu paikalliseen veden kovuuteen. Jos veden kovuus on säädetty väärin, laite voi kalkkiintua.

Mukauta laite ennen ensimmäistä käyttöä paikalliseen veden kovuuteen, katso luku Veden kovuuden säätäminen.

Huomautus

Kun höyrytetään ensimmäisen kerran kalkinpoistopartuunan poiston ja uudelleenasettamisen jälkeen, voi höyrynmuodostus olla heikko tai epäsäännöllinen, ja ulos voi valua yksittäisiä vesipisaroita. Laite tarvitsee lyhyen esikäyntiajan, jolloin kalkinpoistopartuuna täyttyy vedellä. Ulostuleva höyrymäärä tasaantuu jatkuvasti, kunnes n.

30 minuutin jälkeen maksimihöyrymäärä on saavutettu.

Huomautus

Varmista, että höyrytaso 3 (kaakelit/kivi) on valittuna, sillä muutoin esikäyntiaika pitenee.

1. Aseta laite kiinteälle alustalle.

Kuva I

1. Yhdistä verkkopistoke pistorasiaan.

Kuva K

1. Paina päälle-painiketta.

Kuva L

1. LED-käyttönäyttö sykkii punaisena.

Kuva M

1. N. 30 sekunnin kuluttua LED-käyttönäyttö palaa koko ajan vihreänä.

Kuva N

Laite on käyttövalmis.

Höyrymäärän säätö

Höyrymäärä säädetään puhdistettavan pinnan mukaan.

• Paina kahvan painiketta, jossa on suuntanuolet, niin monta kertaa, että haluttu höyrytaso on valittu.

Kuva P

Käytettävissä on kolme eri höyrytasoa:

Laatta/kivi - suurin hörytaso

Matto - keskimmäinen hörytaso

Puu - alhaisin hörytaso

Huomautus

Laitteen käynnistämisen jälkeen on valittuna aina suurin höyrytaso (laatta/kivi).

Paina höyrymäärän säädön jälkeen höyryvipua.

Kuva O

Veden lisääminen

Huomautus

Veden taso näkyy osittain läpinäkyvän puhtaan veden säiliön läpi.

Vettä täytettäessä kalkinpoistopatruuna jää laitteeseen kiinnitetyksi.

• Avaa säiliön kansi ja täytä vesisäiliö suoraan laitteessa enint. 0,5 l vesijohtovettä.

Kuva G

tai

• Irrota vesisäiliö, avaa säiliön kansi ja täytä enint. 0,5 l vesijohtovettä, katso luku Veden täyttäminen.

Kuva H

Käytön keskeyttäminen

HUOMIO

Lauhdeveden/kosteuden aiheuttamat aineelliset vahingot

Jotta pitkien työtaukojen aikana ei synny aineellisia vahinkoja, katso luku Laitteen säilyttäminen.

Energian säästämiseksi on suositeltavaa kytkeä laite pois päältä yli 20 minuutin käyttötaukojen ajaksi.

1. Paina pois-painiketta.

Kuva S

Laitteen kytkeminen pois päältä

1. Paina pois-painiketta.

Kuva S

Laite on kytketty pois päältä.

1. Irrota verkkopistoke pistorasiasta.

Kuva T

HUOMIO

Laitevaurioita pilaantuneen veden johdosta

Jos laitetta ei käytetä yli 2 kuukauteen, voi vesi säiliössä pilaantua.

Tyhjennä vesisäiliö ennen pitkiä käyttötaukoja.

1. Tyhjennä vesisäiliö.

Kuva U

Laitteen säilyttäminen

HUOMIO

Lauhdeveden/kosteuden aiheuttamat aineelliset vahingot

Puhdistamisen jälkeen lattialiinassa tai lattiasuuttimessa/laitteessa oleva kosteus voi vahingoittaa lattiapinnottetta.

Poista lattialiina/mattoliukuri puhdistustöiden jälkeen ja kuivaa lattiasuutin/laite.

Älä aseta laitetta herkille pinnoille.

1. Poista lattialiina tai lattialiina ja mattoliukuri, katso luku Lattiasuutin ja mattoliukuri.

Kuva D

Kuva E

1. Poista kosteus lattiasuuttimesta/laitteesta.
2. Kelaa virtajohto alemman ja ylemmän johtokoukun ympäri.

Kuva V

1. Säilytä laite pystyasennossa lujalla alustalla tai seinällä.

Kuva I

1. Säilytä laitetta kuivassa ja jäätymiseltä suojatussa paikassa.

Tärkeitä käyttöä koskevia ohjeita

Lattiapintojen puhdistus

Suosittelemme, että lattia lakaistaan tai imuroidaan ennen laitteen käyttöä. Näin lattiasta poistetaan likaa ja irrallisia hiukkasia jo ennen kosteaa puhdistusta.

Pinnoitettujen ja maalattujen pintojen puhdistus

HUOMIO

Vaurioituneita pintoja

Höyry voi vaurioittaa vahaa, huonekalujen kiillotusainetta, muovipäällysteitä tai väriä ja irrottaa liimatun suojalistan reunoista.

Älä kohdista höyryä liimattuja reunoja kohti, sillä liimattu suojalista voi irrota.

Älä käytä laitetta sinetöimättömien puu- tai parkettilattioiden puhdistukseen.

Älä käytä laitetta maalattujen tai muovipäällysteisten pintojen puhdistukseen, kuten esim. keittiökalusteet ja huonekalut, ovet tai parketit.

Varusteiden käyttö

Lattiasuutin

Lattiasuutin soveltuu pestävien lattiapinnoitteiden puhdistukseen, kuten kivilattiat, kaakelit ja PVC-lattiat sekä sinetöidyt puulattiat, kuten parketti ja laminaatti.

HUOMIO

Vaurioita höyryn vaikutuksen johdosta

Kuumuus ja höyry voivat aiheuttaa vaurioita.

Tarkasta sen takia ennen käyttöä kuumuudenkestävyys ja höyryn vaikutus jossain huomaamattomassa paikassa pienellä höyrymäärällä.

Höyrytä sinetöityjä puulattioita esisäädetyllä puuteholla, äläkä käytä laitetta liian pitkään yhdessä ja samassa kohdassa.

Huomautus

Puhdistusainejäämät tai hoitomulsiot voivat höyrypuhdistuksessa aiheuttaa puhdistettavalla pinnalla juovia, jotka kuitenkin häviävät useiden käyttökertojen jälkeen.

VARO

Palovammat jaloissa

Lattiasuutin/lattialiina kuumenee höyrytettäessä.

Lattialiinaa irrotettaessa voi pudota kuumaa vettä.

Käytä lattiasuutinta/lattialiinaa ja irrota ne vain käyttäen soveltuvia kenkiä.

1. Kiinnitä lattialiina lattiasuuttimeen.

a Aseta lattialiina tarrahihnat ylöspäin lattialle.

b Paina lattiasuutin kevyesti lattialiinaan.

Kuva D

Lattialiina kiinnittyy tarrakiinnityksen avulla itsestään lattiasuuttimeen.

Mikrokuituliina

Mikrokuituliina soveltuu kivilattioiden, laattojen ja PVC-lattioiden sekä sinetöityjen puulattioiden, kuten parketin ja laminaatin, puhdistamiseen. Lisäksi mikrokuitulattialiina soveltuu mattojen raikastamiseen mattoliukurin kanssa.

Lattiahankausliina

Lattiahankausliina soveltuu kestävien lattioiden, kuten laattojen tai kiven, puhdistamiseen.

HUOMIO

Lattiapinnoitteiden vaurioituminen

Lattiahankausliina voi vahingoittaa herkkiä lattiapinnoitteita tai pintoja.

Älä käytä lattiahankausliinaa puupintojen puhdistamiseen.

Älä käytä lattiahankausliinaa mattoliukurin kanssa.

Lattialiinan poistaminen

1. Aseta toinen jalka lattialiinan jalkalevylle ja nosta lattiasuutinta ylöspäin.

Kuva D

Huomautus

Alussa lattialiinan tarrakiinnitys on hyvin voimakas, eikä sitä helposti voi poistaa lattiasuuttimesta. Usean käytön ja lattialiinan pesun jälkeen sen voi hyvin poistaa lattiasuuttimesta ja se on saavuttanut optimaalisen pidon.

Lattiasuuttimen irrottaminen peruslaitteesta

HUOMIO

Laitteen epävakauden aiheuttamat aineelliset vahingot

Kun lattiasuutin irrotetaan, laitteesta tulee epävakaa ja se voi kaatua, jolloin laite ja lattiapinnoite voivat vaurioitua.

Älä irrota lattiasuutinta asennuksen jälkeen enää peruslaitteesta.

Irrota lattiasuutin vain, jos laite lähetetään huoltoon.

1. Paina pois-painiketta.

Kuva S

1. Irrota verkkopistoke pistorasiasta.

Kuva T

1. Tyhjennä vesisäiliö.

Kuva U

1. Pidä laitteesta kiinni kahvasta.
2. Paina lattiasuuttimen vapautuspainiketta.
3. Lattiasuutin irtoaa laitteesta, ja se voidaan poistaa.

Kuva W

1. Varastoi laite makaavassa asennossa turvallisesti.

Mattoliukuri

Mattoliukurin avulla voidaan mattoja raikastaa.

HUOMIO

Vaurioita mattoliukurissa ja matossa

Lika mattoliukurissa sekä kuumuus ja läpikastuminen voivat aiheuttaa vaurioita mattoon.

Käytä mattoliukuria vain lattiasuuttimessa olevan mikrokuitulattialiinan kanssa.

Puhdista mattoliukuria käytettäessä vain asiaankuuluvalla höyrytasolla (katso kahvan näyttö, lattiapintasymboli matto - keskimmäinen höyrytaso).

Tarkasta lisäksi ennen käyttöä kuumuudenkestävyys ja höyryn vaikutus mattoon jossain huomaamattomassa paikassa pienellä höyrymäärällä.

Noudata maton valmistajan puhdistusohjeita.

Varmista, että matto on ennen mattoliukurin käyttöä imuroitu ja tahrat poistettu.

Poista ennen käyttöä ja käyttötaukojen jälkeen höyryttämällä viemärin (ilman lattialiinaa/varusteiden kanssa) mahdolliset vesikertymät (lauhdevesi) laitteesta.

Älä kohdista höyryä jatkuvasti samaan kohtaan (enintään 5 sekuntia) liiallisen kostumisen ja lämpötilavaikutusten aiheuttamien vaurioiden välttämiseksi.

Älä käytä mattoliukuria korkeanukkaisille matoille.

Mattoliukurin kiinnitys lattiasuuttimeen

1. Lattialiinan kiinnitys lattiasuuttimeen, katso luku Lattiasuutin.

Kuva D

1. Työnnä lattiasuutin kevyesti painamalla mattoliukurin sisään ja anna lukittua paikoilleen.

Kuva E

1. Aloita maton puhdistus.

Mattoliukurin irrotus lattiasuuttimesta

△VARO

Palovammat jaloissa

Mattoliukuri voi hozyrtettaessa kuumentua.

Alä käytä mattoliukuria tai irrota sitä paljain jaloin tai avosandaaleissa.

Käytä mattoliukuri ja irrota se vain käyttaen soveltuvia kenkiä.

1. Paina mattoliukurin levy kengän kärjellä alas.
2. Nosta lattiasuutin yös.

Kuva E

Hoito ja huelto

Vesisällion tyhjentäminen

HUOMIO

Laitevaurioita pilaantuneen veden johdosta

Jos laitetta ei käytetä yli 2 kuukauden aikana kertaakaan, voi vesi säiliössä pilaantua.

Tyhjennä vesisäiliö ennen käyttötaukoja.

1. Paina pois-painiketta.

Laite on kytketty pois päältä.

1. Irrota verkkopistoke pistorasiasta.
2. Poista säiliön kansi.
3. Tyhjennä vesisäiliö.

Patruuna voi jäädä vesisäiliöön.

Kuva U

Kalkinpoistopatruunan vaihtaminen

HUOMIO

Laitevaurioita ja lyhentynyt käyttöaika

Jos kalkinpoistopatruunan vaihtovälejä (merkkivalonäytön mukaisesti) ei noudateta, seurauksena voi olla laitevaurioita tai laitteen lyhentynyt käyttöikä.

Noudata vaihtovälejä (merkkivalonäytön mukaisesti).

Huomautus

Vaihtovälit riippuvat paikallisesta veden kovuudesta. Alueilla, joissa on kova vesi (esim. III/IV), vaihtovälit ovat tiheämpiä kuin alueilla, joissa on pehmeä vesi (esim. I/II).

Merkkivalonäytön käyttöajan lopussa

Kalkinpoistopatruunan tarvittava vaihtaminen esitetään seuraavasti "kalkinpoistopatruunan merkkivalon" avulla:

• 2 tuntia ennen käyttöajan loppua merkkivalo vilkkuu.

Kuva R

1 tunti ennen käyttöajan loppua merkkivalo vilkkuu selvästi nopeammin. Kun kalkinpoistopatruunan käyttöaika on kulunut, merkkivalo sekä laitteen LED-nauha palavat koko ajan punaisena. Kahvan lattiapinnoitesymbolit eivät pala. Pumppu kytkeytyy automaattisesti pois päältä (ei vesihöyryä) laitevahinkojen välttämiseksi.

Kalkinpoistopatruunan asettaminen

HUOMIO

Laitevaurioita

Jos käytetty kalkinpoistopatruuna asetetaan uudelleen paikoilleen, voi laite vaurioitua.

Toimi huolellisesti, jotta et sekoita patruunoita toisiinsa.

Asennusohje

Kun höyrytetään 1. kerran kalkinpoistopatruunan poiston ja uudelleenasettamisen jälkeen, voi höyrynmuodostus olla heikko tai epäsäännöllinen, ja ulos voi valua yksittäisiä vesipisaroita. Laite tarvitsee lyhyen esikäyntiajan, jolloin kalkinpoistopatruuna täyttyy vedellä. Ulos

tuleva höyrymäärä lisääntyy jatkuvasti, kunnes n.

30 minuutin jälkeen maksimihöyrymäärä on saavutettu.

Huomautus

Kun vesisäiliö irrotetaan, voidaan kalkinpoistopatruuna poistaa paremmin ja laittaa jälleen takaisin.

1. Paina pois-painiketta.

Laite on kytketty pois päältä.

1. Poista säiliön kansi.
2. Poista kalkinpoistopatruuna.
3. Aseta kalkinpoistopatruuna ja paina sitä, kunnes se on tiukasti paikoillaan.
4. Paina päälle-painiketta.

Laite on kytketty päälle.

1. Pidä RESET-painiketta painettuna 4 sekuntia. Merkkivalo "kalkinpoistopatruunan vaihtaminen" sammuu ja kalkinpoistopatruunan käyttöaika alkaa alusta.

Kuva Q

1. Anna laitteen lämmetä.
2. Pidä höyryvipua painettuna n. 30 sekuntia kalkinpoistopatruunan ilmaamiseksi.

Veden kovuuden säätäminen

HUOMIO

Laitevaurio kalkkiintumisen johdosta

Jos kalkinpoistopatruunaa ei ole asetettu paikoilleen ja veden kovuus on säädetty väärin, laite voi kalkkiintua. Työskentele aina kalkinpoistopatruunaa käyttäen.

Säädä laite paikalliseen veden kovuuteen.

Säädä laite ennen käyttöä alueilla, joiden veden kovuus on toinen (esim. muuton jälkeen) senhetkiseen veden kovuuteen.

Huomautus

Vesilaitokset tai kuntien tekniset virastot antavat tietoja vesijohtoveden kovuudesta.

Veden kovuus säädetään RESET-painikkeella. Veden kovuus jää tallennetuksi niin kauan, kunnes uusi säätö (esim. muuton jälkeen) suoritetaan. Laite on tehtaalla säädetty suurimmalle veden kovuudelle (taso IV). Laite esittää säädetyn veden kovuuden vilkumisimpulsseilla.

Veden kovuusasteet ja vilkumisimpulssit

Kovuus-alue		°dH mm	ol/l Vilkku	mi-simpuls-sienmäärä	Vilkkumi-simpuls-sien vali
I	pehmeä 0-7	0-1,3 1x4 sekuntia
II	keskiko-va	7-14 1,3-2,5 2x
III	kova 1	4-21 2,5-3,8 3x
IV	erittäin kova	>21	>3,8	4x

Huomautus

Kalkinpoistopatruunan kalkinpoistovaikutus aktivoituu heti, kun säiliö täytetään vedellä ja laite otetaan käyttöön. Vedessä oleva kalkki suodattuu kalkinpoistopatruunan granulaatin läpi. Muuta kalkinpoistoa ei tarvita.

Huomautus

Patruunassa olevan granulaatin väri voi muuttua joutuessaan kosketuksiin veden kanssa, mikä johtuu veden mineraalipitoisuudesta. Tämä värijäytyminen ei ole haitallista, eikä sillä ole negatiivista vaikutusta laitteeseen, puhdistustoimintoihin tai kalkinpoistopatruunan toimintatapaan.

Huomautus

Älä keskeytä säätöä yli 15 sekunniksi, sillä laite säätyy muuten automaattisesti viimeksi valitulle veden kovuudelle tai ensimmäisessä käyttöönotossa säädetylle veden maksimikovuudelle.

1. Yhdistä verkkopistoke.
2. Varmista, että laite on kytketty pois päältä.
3. Pidä RESET-painike painettuna ja kytke laite päälle. Kuva Q

Merkkilamppu vilkkuu n. 2 sekunnin kuluttua ja ilmaisee impulssien määrällä senhetkisen veden kovuuden säädön.

1. Vapauta RESET-painike. Laite on tehdasasetusten mukaan vedenkovuustasolla IV, minkä vuoksi merkkivalo vilkkuu 4 kertaa peräkkäin.
2. Eri vedenkovuustasojen välillä voi vaihtaa painamalla RESET-painiketta useita kertoja, kunnes haluttu vedenkovuustaso on saavutettu.
3. Jos haluttu vedenkovuustaso on saavutettu, pidä RESET-painike 3 sekuntia painettuna valitun vedenkovuustason tallentamiseksi.

Merkiksi tallennuksesta vedenkovuuden merkkivalo palaa.

Varusteiden hoito

(varusteet - toimituksen laajuuden mukaan)

Huomautus

Mikrokuituinen liina ei sovellu kuivaimessa.

Huomautus

Noudata liinojen pesussa pesuohjeessa olevia tietoja.

Älä käytä huuhteluainetta, jotta liinat pystyvät hyvin imemään lian.

1. Pese lattialiinat enintään 60 °C:n lämpötilassa pesukoneessa.

Kahvan irrottaminen

HUOMIO

Laitevaurioita

Kahvan rakenneosat voivat vaurioitua jatkuvasti irrotettaessa.

Älä irrota kahvaa peruslaitteesta sen kokoamisen jälkeen.

Kahvan saa irrottaa peruslaitteesta vain, jos laite lähetetään huoltoon.

Ohjeita häiriöissä

Häiriöillä on usein yksinkertaisia syitä, jotka voit itse poistaa seuraavan yleiskatsauksen avulla. Ota yhteys valtuutettuun asiakaspalveluun epäselvissä tapauksissa tai jos häiriöitä ei ole tässä mainittu.

△VAROITUS

Sähköiskun tai palovammojen vaara

Niin kauan kuin laite on yhdistettynä virtajohtoon tai se ei ole vielä jäähtynyt, häiriöiden poistaminen on vaarallista.

Irrota verkkopistoke.

Anna laitteen jäähtyä.

Ei höyryä / vähän höyryä, vaikka säiliössä on riittävästi vettä

Kalkinpoistopatruunaa ei ole asetettu tai se on asetettu väärin.

• Aseta kalkinpoistopatruuna ja/tai tarkasta, onko kalkinpoistopatruuna tiukasti säiliössä, paina tarvittaessa se uudelleen kiinni.

Kalkinpoistopatruuna on poistettu vedentäytön aikana ja/tai on asetettu uusi kalkinpoistopatruuna

• Jätä kalkinpoistopatruuna aina veden täyttämisen ajaksi vesisäiliöön.
• Pidä höyryvipua jatkuvasti painettuna. Täysi höyryteho saavutetaan n. 30 sekunnin kuluttua.

Punainen merkkivalo "kalkinpoistopatruunan vaihtaminen" vilkkuu, muuten laite toimii moitteettomasti

Kalkinpoistopatruunan käyttöaika on pian lopussa.

• Aseta uusi kalkinpoistopatriuuna paikoilleen, katso luku Kalkinpoistopatriuunan vaihtaminen.

Ei höryä, vaikka saillössä on riittävästi vettä, lisäksi merkkivalo ja laitteen LED-käyttönäyttö palavat koko ajan punaisena, kahvan lattiapinnoitesymbolit eivät pala

Kalkinpoistopatuunan käyttöaika on lopussa

• Aseta uusi kalkinpoistopatriuuna paikoilleen, katso luku Kalkinpoistopatriuunan vaihtaminen.
• Jos on jo asetettu uusi kalkinpoistopatuuna ja virhe ei silti poistu, ei luultavasti ole painettu RESET-painiketta kalkinpoistopatuunan vaihdon jälkeen. Paina RESET-painiketta kalkinpoistopatuunan vaihtamisen jälkeen 4 sekuntia, katso luku Kalkinpoistopatuunan vaihtaminen.

Tekniset tiedot

Sähköliitäntä

Jännite V

Vaihe ~ 1

Taajuus Hz 50-60

Kotelointiluokka IPX4

Suojaluokka I

Laitteen tehotiedot

Lämmitysteho W 1600

Lämmitysaika Sekunnit 30

Jatkuva höyrytys g/min 40

Täyttömäärä

Vesisäiliö 0,5

Mitat ja painot

Paino (ilman varusteita) kg 3,1

Pituus mm 314

Leveys mm 207

Korkeus mm 1185

Oikeus teknisiin muutoksiin pidätetään.

Sisällys

Lisävarustus ja varaosat 80

Toimituskokonaisuus 80

Takuu 80

Turvalaitteet 80

Ensimmäinen käyttöönotto 80

Montaaz 81

Kaitus 81

Olulised rakendusjuhised 82

Lisavarustus ja varuosad

Seadme- ja varakahjud ümberkukkumise tõttu

Eemaldage pärast puhastustöid porandalapp / vaibaliugur ning kuivatage põrandadüüs / seade ära.

Ärge asetage ega ladustage seadet tundlikel pindadel.

1. Eemaldage porandalapp või porandalapp ja vaibaliugur, vt peatükki Põrandadüüs ja vaibaliugur.

Joonis D

Joonis E

Kuumus ja aurutoime võivad põhjustada kahjustusi.

Vaibaliugur võib aurutamisel kuumeneda.

Ärge käitage ega võtke vaibaliugurit ära paljajalu või lahtiste sandaalidega.

Käitage ja võtke vaibaliugur ära ainult sobivate jalatsitega.

1. Vajutage vaibaliuguri lapats kinganinaga alla.
2. Tõstke põrandadušš üles.

Joonis E

Tõmmake võrgupistik välja.

Laske seadmel maha jahtuda.

Krasotu vai lakotu virsmu tirišana

IEVERIBAI

Bojatas virsmas

Tvaiks var izraisit vaska, mebelu lakas, plastmasas parklajumu vai KRASAS BOJAJUMUS un malu limeto virsmu atlimesanos. Neversiet tvaika struklu uz limetam malam, jo to lime var izskist. Neizmantojiet iekartu neapstradata koka vai parketa grdu tirisanai. Neizmantojiet iekartu lakotu vai ar plastmasu parklatu virsmu, piemeram, virtuves un viesistabas mebfu, durvju vai parketa tiriisanai.

Piederumu lietosana

Gridas uzgalis

Gridas uzgalis ir paredzets mazgajamo gridas segumu, piem. akmens grdu, flizu un polivinilhlorida grdu, ka ar apstradatu koka grdu, piemeram parketa vai laminata tirisanai.

IEVERIBAI

Tvaika raditie bojajumi

Kuumus ja aur voivat aiheuttaa vaurioita.

Ennen käyttöä tarkista lämmönkestävyys ja höyryn vaikutus huomaamattomalla alueella pienimmällä höyrymäärällä.

Käsittele käsiteltyjä puulattioita höyryllä käyttämällä esiasetettua puulattian käsittelyohjelmaa ja varmista, ettei samaa kohtaa käsitellä liian kauan.

Ohje

1. Tyhjennä vesisäiliö.

Kuva U

1. Pidä laitetta kahvasta.
2. Paina lattianpuhdistussuuttimen vapautuspainiketta.
3. Lattianpuhdistussuutin irtoaa laitteesta ja se voidaan poistaa.

Kuva W

1. Aseta laite turvalliseen vaakasuoraan asentoon.

Matonpuhdistuslisäosa

Matonpuhdistuslisäosalla voidaan virkistää mattoja.

HUOMIO

Matonpuhdistuslisäosan ja maton vauriot

Netīrs paklāju tīrīšanas uzliktnis, kā arī karstums un mitrums var radīt paklāja bojājumus.

Izmantojiet paklāju tīrīšanas uzliktni tikai tad, ja pie grīdas tīrīšanas sprauslas ir piestiprināta mikrošķiedras drāna.

Izmantojot paklāju tīrīšanas uzliktni, veiciet tīrīšanu ar piemērotu tvaika intensitātes pakāpi (skatiet roktura displeja rādījumu, grīdas seguma simbols: paklājs - vidēja tvaika pakāpe).

Tāpēc pirms lietošanas pārbaudiet paklāja izturību pret karstumu un tvaika iedarbību neuzkrītošā vietā ar mazāko tvaika daudzumu.
