KÄYTTÖOHJE S1 Pro BOSE

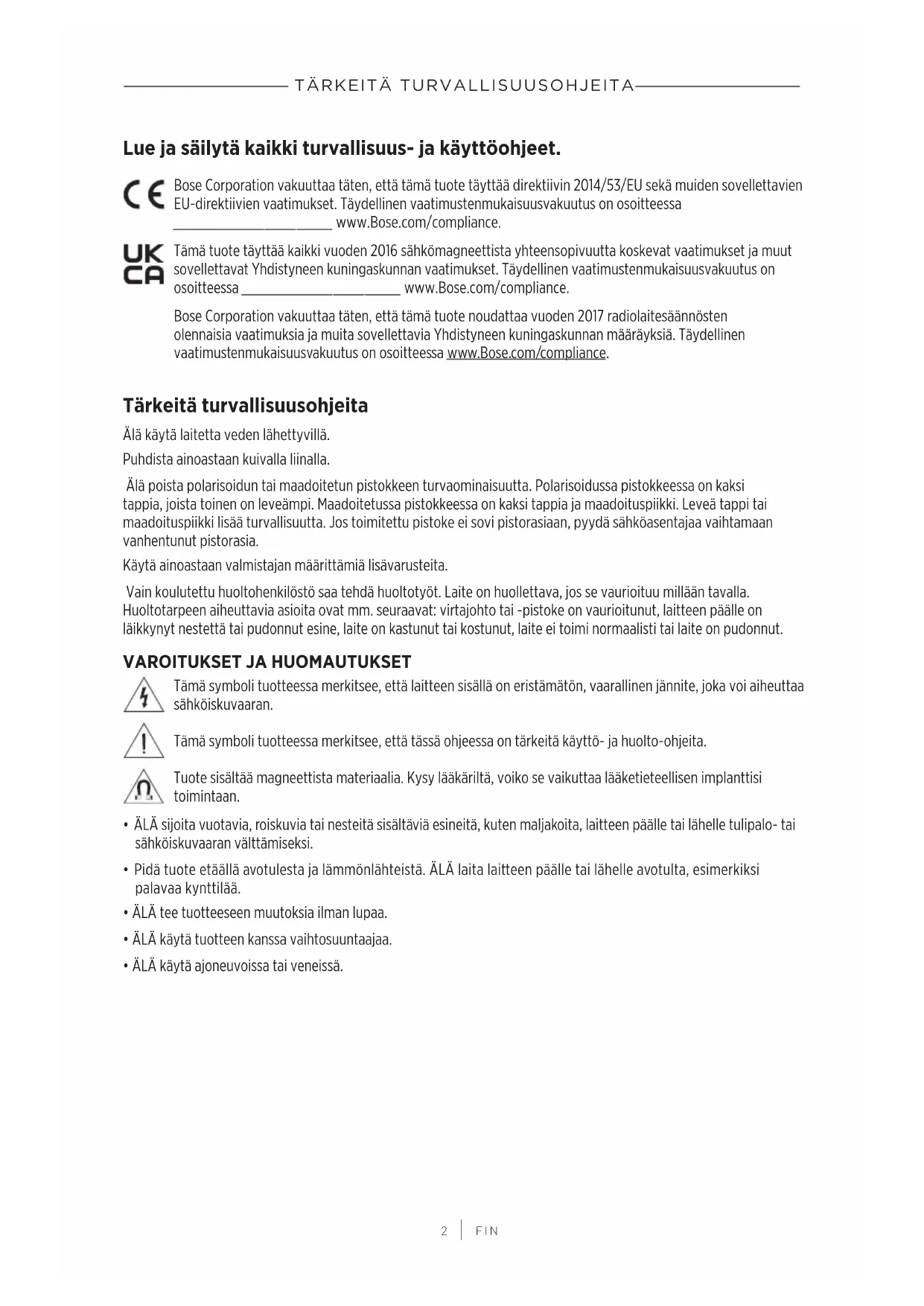

FIN Lue ja säilytä kaikki turvallisuus- ja käyttöohjeet. Bose Corporation vakuuttaa täten, että tämä tuote täyttää direktiivin 2014/53/EU sekä muiden sovellettavien EU-direktiivien vaatimukset. Täydellinen vaatimustenmukaisuusvakuutus on osoitteessa www.Bose.com/compliancewww.Bose.com/compliance. Tämä tuote täyttää kaikki vuoden2016 sähkömagneettista yhteensopivuutta koskevat vaatimukset ja muut sovellettavat Yhdistyneen kuningaskunnan vaatimukset. Täydellinen vaatimustenmukaisuusvakuutus on osoitteessa www.Bose.com/compliancewww.Bose.com/compliance. Bose Corporation vakuuttaa täten, että tämä tuote noudattaa vuoden2017 radiolaitesäännösten olennaisia vaatimuksia ja muita sovellettavia Yhdistyneen kuningaskunnan määräyksiä. Täydellinen vaatimustenmukaisuusvakuutus on osoitteessa www.Bose.com/compliancewww.Bose.com/compliance. Tärkeitä turvallisuusohjeita Älä käytä laitetta veden lähettyvillä. Puhdista ainoastaan kuivalla liinalla. Älä poista polarisoidun tai maadoitetun pistokkeen turvaominaisuutta. Polarisoidussa pistokkeessa on kaksi tappia, joista toinen on leveämpi. Maadoitetussa pistokkeessa on kaksi tappia ja maadoituspiikki. Leveä tappi tai maadoituspiikki lisää turvallisuutta. Jos toimitettu pistoke ei sovi pistorasiaan, pyydä sähköasentajaa vaihtamaan vanhentunut pistorasia. Käytä ainoastaan valmistajan määrittämiä lisävarusteita. Vain koulutettu huoltohenkilöstö saa tehdä huoltotyöt. Laite on huollettava, jos se vaurioituu millään tavalla. Huoltotarpeen aiheuttavia asioita ovat mm. seuraavat: virtajohto tai -pistoke on vaurioitunut, laitteen päälle on läikkynyt nestettä tai pudonnut esine, laite on kastunut tai kostunut, laite ei toimi normaalisti tai laite on pudonnut.

VAROITUKSET JA HUOMAUTUKSET

Tämä symboli tuotteessa merkitsee, että laitteen sisällä on eristämätön, vaarallinen jännite, joka voi aiheuttaa sähköiskuvaaran. Tämä symboli tuotteessa merkitsee, että tässä ohjeessa on tärkeitä käyttö- ja huolto-ohjeita. Tuote sisältää magneettista materiaalia. Kysy lääkäriltä, voiko se vaikuttaa lääketieteellisen implanttisi toimintaan.

• ÄLÄ sijoita vuotavia, roiskuvia tai nesteitä sisältäviä esineitä, kuten maljakoita, laitteen päälle tai lähelle tulipalo- tai sähköiskuvaaran välttämiseksi.

• Pidä tuote etäällä avotulesta ja lämmönlähteistä. ÄLÄ laita laitteen päälle tai lähelle avotulta, esimerkiksi palavaa kynttilää.

• ÄLÄ tee tuotteeseen muutoksia ilman lupaa.

• ÄLÄ käytä tuotteen kanssa vaihtosuuntaajaa.

• ÄLÄ käytä ajoneuvoissa tai veneissä.TÄRKEITÄ TURVALLISUUSOHJEITA

• Maadoita laite tai varmista, että pistorasiassa on maadoitusliitäntä, ennen kuin yhdistät virtajohdon pistorasiaan. – Tanska: ”Apparatets stikprop skal tilsluttes en stikkontakt med jord, som giver forbindelse til stikproppens jord.” – Suomi: ”Laite on liitettävä suojamaadoituskoskettimilla varustettuun pistorasiaan” – Norja: ”Apparatet må tilkoples jordet stikkontakt” – Ruotsi: ”Apparaten skall anslutas till jordat uttag”

• Jos laitteesta katkaistaan virta pistorasian virtakytkimellä, tähän kytkimeen on päästävä helposti käsiksi. 仅适用于 2000m 以下地区安全使用 Saa käyttää vain alueilla, joiden korkeus merenpinnasta on alle 2000 m.

• Tuotteen mukana toimitettava akku tai paristo voi aiheuttaa tulipalon, räjähdyksen tai kemiallisen palovamman vaaran, jos sitä käsitellään väärin tai jos se vaihdetaan virheellisesti tai väärän tyyppiseen akkuun tai paristoon.

• Älä altista akkua tai paristoja sisältäviä tuotteita liialliselle lämmölle (esim. suorasta auringonvalosta, avotulesta tms. aiheutuvalle lämmölle).

• Käytä tuotteen yhteydessä vain Bosen alkuperäisiä akkuja. Tilaa vara-akut Bosen asiakaspalvelusta.

• Bose ei suosittele tuotteen sijoittamista suljettuun tilaan, kuten seinän syvennyksen tai kaappiin, sillä ilma ei kierrä niissä riittävästi.

• Älä sijoita tai asenna laitetta minkään lämmönlähteen, kuten takan, lämpöpatterin, lämpövaraajan, uunin tai muun lämpöä tuottavan laitteen (vahvistimet mukaan lukien) lähelle.

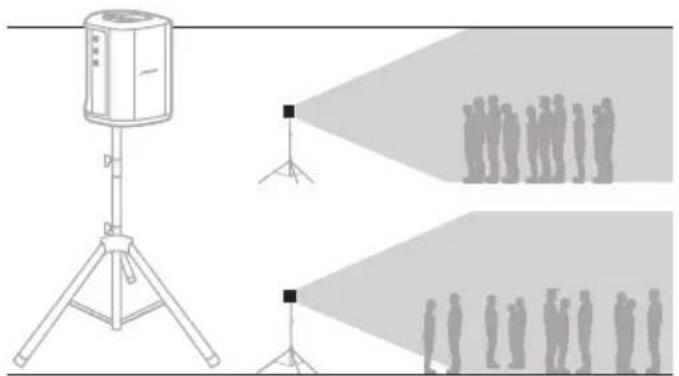

• Älä aseta langatonta BoseS1Pro+ -PA-järjestelmää epävakaalle jalustalle/telineelle. Kaiutin on suunniteltu käytettäväksi vain 35mm:n kiinnityksellä, ja jalustan/telineen on kyettävä tukemaan kaiutinta, jonka vähimmäispaino on 6,8kg ja mitat 332,6 x 240 x 279,8mm. Jos käytettävä teline/jalusta ei ole suunniteltu tukemaan langattoman BoseS1Pro+ -PA-järjestelmän kokoa ja painoa, käyttö voi olla epävakaata ja vaarallista javoi johtaa loukkaantumiseen.

FIN HUOMAUTUS: Laite on testattu ja todettu luokan B digitaalilaitetta koskevien FCC:n sääntöjen osan15 rajoitusten mukaiseksi. Nämä rajoitukset on tarkoitettu antamaan kohtuullinen suoja haitallisia häiriöitä vastaan kotioloissa. Laitetuottaa, käyttää ja voi säteillä energiaa radiotaajuudella, ja jos sitä ei ole asennettu tai käytetä ohjeiden mukaan, se voi aiheuttaa haitallista häiriötä radioliikenteelle. Kuitenkaan ei voida taata, ettei missään yksittäisessä asennuksessa aiheutuisi häiriöitä. Jos laite aiheuttaa radio- tai televisiovastaanotossa häiriöitä, jotka ovat helposti todettavissa kytkemällä laitteeseen virta ja sammuttamalla se, käyttäjän tulisi yrittää poistaa häiriöt seuraavilla toimenpiteillä:

• Suuntaa vastaanottava tuote tai antenni toisin tai siirrä se toiseen paikkaan.

• Siirrä laite ja vastaanotin kauemmas toisistaan.

• Kytke laite ja vastaanotin eri virtapiireissä oleviin pistorasioihin.

• Kysy neuvoa jälleenmyyjältä tai kokeneelta radio- tai tv-asentajalta. Laitteeseen tehtävät Bose Corporationin hyväksymättömät muutokset voivat mitätöidä käyttäjälle annetun luvan käyttää tätä laitetta. Laite täyttää FCC:n sääntöjen kohdan 15 ja ISED Canadan luvanvaraisuutta koskevat RSS-standardit. Käytön edellytyksenä on kaksi ehtoa: (1) Tämä laite ei saa aiheuttaa haitallisia häiriöitä. (2) Tämän laitteen täytyy ottaa vastaan kaikki häiriöt, mukaan lukien häiriöt, jotka saattavat aiheuttaa ei-toivottua toimintaa. Laite on asennettava ja sitä on käytettävä siten, että säteilevän osan ja kehon väliin jää vähintään 20cm. Eurooppa: Bluetooth-moduuli: Käytön taajuusalue 2400–2483,5MHz. Enimmäislähetysteho alle 20dBm EIRP. 2,4 GHz:n moduuli: Käytön taajuusalue 2402–2482MHz. Enimmäislähetysteho alle 10dBm (10mW) EIRP. Enimmäislähetysteho on säännönmukaisia rajoja alhaisempi, joten SAR-testaus ei ole tarpeen ja siitä on vapautus sovellettavien säännösten mukaisesti. Tämä symboli merkitsee, että tuotetta ei saa hävittää kotitalousjätteen mukana, vaan se on toimitettava kierrätykseen. Kierrättäminen auttaa estämään vahingollisia seurauksia ympäristölle, luonnolle ja ihmisten terveydelle. Saat lisätietoja kierrättämisestä paikallisilta viranomaisilta, kotitalousjätteen kierrätyspalvelusta tai liikkeestä, josta tuote ostettiin. Pientehoisten radiotaajuuslaitteiden tekniset säännökset Mikään yritys, yhtiö tai henkilö ei saa ilman NCC:n myöntämää lupaa muuttaa hyväksyttyjen pientehoisten radiotaajuuslaitteiden taajuutta, parantaa niiden lähetystehoa tai muuttaa niiden alkuperäisiä ominaisuuksia tai suorituskykyä. Pientehoiset radiotaajuuslaitteet eivät saa vaikuttaa lentokoneiden turvallisuuteen eivätkä häiritä lakisääteistä viestiliikennettä. Jos tällaista todetaan, käyttäjän on lopetettava käyttö välittömästi, kunnes häiriötä ei enää ilmene. Mainitulla lakisääteisellä viestiliikenteellä tarkoitetaan televiestinnän hallinta-asetuksen mukaista radioviestiliikennettä. Pientehoisten radiotaajuuslaitteiden on otettava vastaan lakisääteisen viestiliikenteen tai ISM- radioaaltoja säteilevien laitteiden aiheuttamia häiriöitä.SÄÄNTÖMÄÄRÄYSTIEDOT JA LAKISÄÄTEISET TIEDOT

FIN Tuotteen virtatilataulukko Energiaan liittyvien tuotteiden ekologiselle suunnittelulle asetettavia vaatimuksia koskevan direktiivin 2009/125/EY sekä vuoden 2020 Ecodesign for Energy-Related Products and Energy Information (Amendment) (EU Exit) -säännösten mukaisesti tuote vastaa seuraavia standardeja tai asiakirjoja: Asetus (EY) nro 1275/2008, muutettu asetuksella (EU) nro 801/2013. Vaadittu virtatilatieto Virtatilat Valmiustila Verkkoyhteys valmiustilassa Virrankulutus määritetyssä virtatilassa tuloarvoilla 230V/50Hz 0,4W – Aika, jonka kuluttua laite siirtyy tilaan automaattisesti 4 tuntia – Virrankulutus valmiustilassa verkkoyhteyttä käytettäessä, joskaikki verkkoportit on liitetty ja kaikki langattoman verkon portit on otettu käyttöön, tuloarvoilla 230V/50Hz

Langattoman verkkoliitännän käytöstäpoisto-/ käyttöönottomenetelmät. Kaikkien verkkojen poistaminen käytöstä aktivoi valmiustilan.

Hävitä käytetyt akut ja paristot paikallisten viranomaisten ohjeiden mukaisesti. Ei saa polttaa.

Kiina, vaarallisten aineiden rajoitustaulukko Myrkyllisten tai vaarallisten aineiden tai alkuaineiden nimet ja sisältö Myrkylliset tai vaaralliset aineiden tai alkuaineet Osan nimi Lyijy (Pb) Elohopea (Hg) Kadmium (Cd) Kuusiarvoinen (CR(VI)) Polybrominoitu bifenyyli (PBB) Polybrominoitu difenyylieetteri (PBDE) PCB-yhdisteet X O O O O O Metalliosat X O O O O O Muoviosat O O O O O O Kaiuttimet X O O O O O Johdot X O O O O O Akku O O O O O O Tämä taulukko on laadittu SJ/T 11364 -määräysten mukaisesti. O: Ilmaisee, että tätä myrkyllistä tai vaarallista ainetta on kaikissa tästä materiaalista valmistetuissa osissa alle GB/T 26572 -raja-arvon. X: Ilmaisee, että tätä myrkyllistä tai vaarallista ainetta on vähintään yhdessä tästä materiaalista valmistetussa osassa yli GB/T 26572 -raja-arvon.SÄÄNTÖMÄÄRÄYSTIEDOT JA LAKISÄÄTEISET TIEDOT

FIN Taiwan, vaarallisten aineiden rajoitustaulukko Laitteen nimi: langaton PA-järjestelmä, tyyppimerkintä: 436469 Rajoitetut aineet ja niiden kemialliset merkit Yksikkö Lyijy (Pb) Elohopea (Hg) Kadmium (Cd) Kuusiarvoinen kromi (Cr+6) Polybrominoidut bifenyylit (PBB) Polybrominoidut difenyylieetterit (PBDE) PCB-yhdisteet – ○ ○ ○ ○ ○ Metalliosat – ○ ○ ○ ○ ○ Muoviosat ○ ○ ○ ○ ○ ○ Kaiuttimet – ○ ○ ○ ○ ○ Johdot – ○ ○ ○ ○ ○ Akku ○ ○ ○ ○ ○ ○ Huomautus 1: ”○” osoittaa, että rajoitetun aineen prosenttiosuus ei ylitä olemassaolon viitearvon prosenttiosuutta. Huomautus 2: ”−” merkitsee, että rajoitettu aine vastaa erivapautta. Valmistuspäivä: Sarjanumeron kahdeksas numero ilmoittaa valmistusvuoden; 3 tarkoittaa vuotta 2013 tai 2023. Maahantuoja Kiinassa: Bose Electronics (Shanghai) Company Limited, Level 6, Tower D, No. 2337 Gudai Rd. Minhang District, Shanghai 201100 Maahantuoja EU:ssa: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands Maahantuoja Meksikossa: Bose de México S. de R.L. de C.V., Avenida Prado Sur #150, Piso 2, Interior 222 y 223, Colonia Lomas de Chapultepec V Sección, Miguel Hidalgo, Ciudad de México, C.P. 11000 Puhelinnumero: [phone] Maahantuoja Taiwanissa: Bose Limited Taiwan Branch (H.K.), 9F., No. 10, Sec. 3, Minsheng E. Road, Zhongshan Dist. Taipei City 10480, Taiwan Puhelinnumero: [phone] Maahantuoja Yhdistyneessä kuningaskunnassa: Bose Limited, Bose House, Quayside Chatham Maritime, Chatham, Kent, ME4 4QZ, United Kingdom Tuloarvot: 100–240V 1 50/60Hz, 1A Lähtöarvot:

• USB POWER -latausliitäntä: 5V p 1,5A

• Langattomien lähettimien latausliitännät: 5V p 0,3A Akun kapasiteetti: 5500mAh Latauslämpötila-alue: 0°C – 45°C Purkauslämpötila-alue: -20°C – 49°C Mitat (K × L × S): 332,6 × 240 × 279,8mm Nettopaino: 6,5kg Kytkentävirta: 12,4A / 120V; 12,8A / 230V Kytkentävirta 5 sekuntia kestäneen verkkohäiriön jälkeen: 2,5A / 120V; 3A / 230V Malli: 436469. CMIIT-tunnus on laitteen pohjassa.SÄÄNTÖMÄÄRÄYSTIEDOT JA LAKISÄÄTEISET TIEDOT

FIN Säilytä tiedot Sarja- ja mallinumerot ovat tuotteen pohjassa. Sarjanumero: _____________________________________________________________________ Mallinumero: 436469 Säilytä ostokuitti tämän käyttöoppaan välissä. Nyt on oikea aika rekisteröidä Bose-tuotteesi. Voit tehdä sen helposti osoitteessa worldwide.Bose.com/ProductRegistrationworldwide.Bose.com/ProductRegistration. Turvallisuustiedot Tämä tuote voi vastaanottaa Boselta turvallisuuspäivityksiä. Kun haluat tarkistaa ja asentaa Bosen tarjoamia turvallisuuspäivityksiä, yhdistä tuote tietokoneeseen USB-johdolla ja siirry osoitteeseen btu.Bose.combtu.Bose.com. Apple ja Apple-logo ovat Apple Inc:n rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa. AppStoreonApple Inc:n palvelumerkki. Bluetooth®-sanamerkki ja -logot ovat Bluetooth SIG, Inc:n omistamia rekisteröityjä tavaramerkkejä, jaBoseCorporation käyttää niitä lisenssin nojalla. Google ja Google Play ovat Google LLC:n tavaramerkkejä. USB Type-C® ja USB-C® ovat USB Implementers Forumin rekisteröityjä tavaramerkkejä. Bose, BoseMusic, BoseMusic -logo, L1 ja ToneMatch ovat Bose Corporationin tavaramerkkejä. Bose Corporationin pääkonttori: 1-877-230-5639 ©2023 Bose Corporation. Mitään osaa tästä julkaisusta ei saa kopioida, muokata, jaella tai käyttää ilman julkaisijan etukäteen antamaa kirjallista lupaa.LISENSSI-ILMOITUKSET

OHJAUS- JA LIITÄNTÄPANEELI

• Paneelin yleiskuva p. 17
• VIRTA Järjestelmän yhdistäminen verkkovirtaan p. 18
• Virran kytkeminen ja katkaiseminen p. 18
• Ajastettu automaattinen virrankatkaisu p. 19
• Automaattisen virrankatkaisun ajastimen poistaminen käytöstä p. 19

Yhteensopivat langattomat lähettimet .................................................................. 37 Langattoman lähettimen yhdistäminen kanaviin1 ja 2 .................................... 37 Laitepariksi muodostetun langattoman lähettimen yhdistäminen äänilähteeseen

• Langattoman lähettimen virran kytkeminen jakatkaiseminen p. 39
• Ajastettu automaattinen virrankatkaisu p. 39
• Langattoman lähettimen mykistäminen jamykistyksen poistaminen p. 39
• Vaihtaminen mikrofoni- ja linjatulon välillä Efektien yhdistäminen kanavan inserttiin langatonta lähetintä käytettäessä p. 40

Kanavan inserttitoiminnon käyttöönotto ja käytöstä poisto ................. 41 Langattoman lähetintoiminnon käyttöönotto ja käytöstä poisto ................ 42 KAIUTINTELINE Kaiutintelineen yhdistäminen ..................................................................................... 43SISÄLTÖ

SISÄLTÖ Tarkista, että pakkaus sisältää seuraavat osat: Langaton BoseS1Pro+ -PA-järjestelmä (sis. akun) Virtajohto HUOMAUTUS: Jos jokin tuotteen osa on vaurioitunut, älä käytä sitä. Ota yhteyttä valtuutettuun Bose-jälleenmyyjään tai Bosen asiakaspalveluun. Käy osoitteessa support.Bose.com/S1ProPlussupport.Bose.com/S1ProPlus.16

FIN BoseMusic -sovelluksen avulla voit määrittää järjestelmän asetukset ja ohjata sitä mobiililaitteella, kuten älypuhelimella tai taulutietokoneella. Sovelluksella voit kauko-ohjata järjestelmää, hallita sen asetuksia ja käyttää erikoisominaisuuksia, kuten ToneMatch-esiasetusten muokkausta, kanavan jakaiun mykistystä, tallennettuja asetusyhdistelmiä ja Dual Wireless -suoratoistoa (ks.sivu36). Jos olet jo luonut BoseMusic -tilin toista Bose-tuotetta varten, katso ”Järjestelmän lisääminen aiemmin luotuun tiliin”.

BOSEMUSIC -SOVELLUKSEN LATAAMINEN

1. Lataa BoseMusic -sovellus mobiililaitteellesi.

HUOMAUTUS: Jos olet Manner-Kiinassa, lataa Bose8-sovellus. BOSE MUSIC

2. Noudata sovelluksen ohjeita.

JÄRJESTELMÄN LISÄÄMINEN AIEMMIN LUOTUUN TILIIN Lisää langaton BoseS1Pro+ -PA-järjestelmä BoseMusic -sovelluksessa.

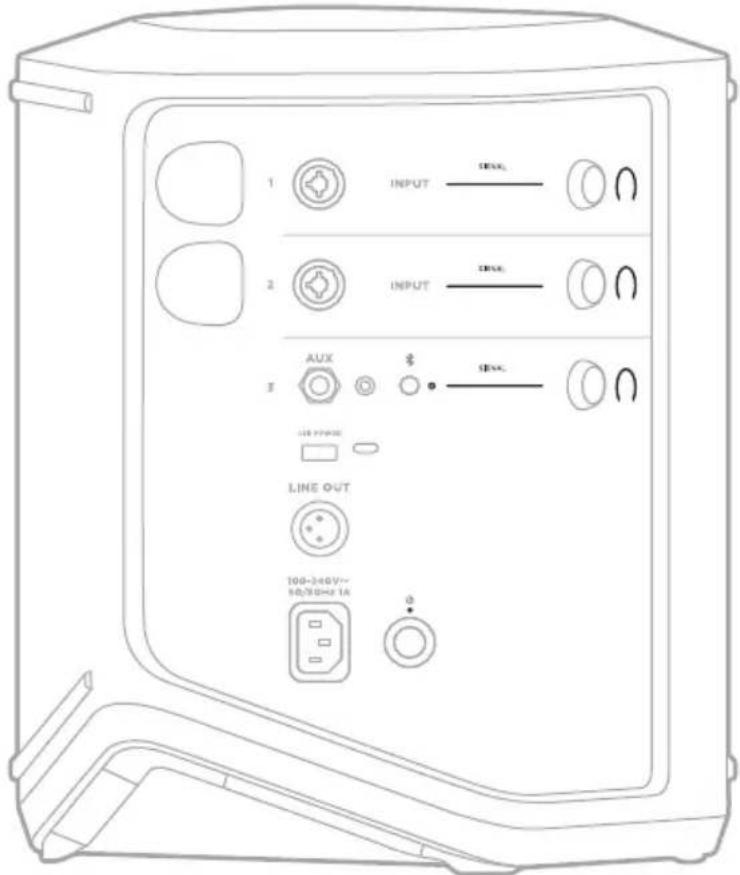

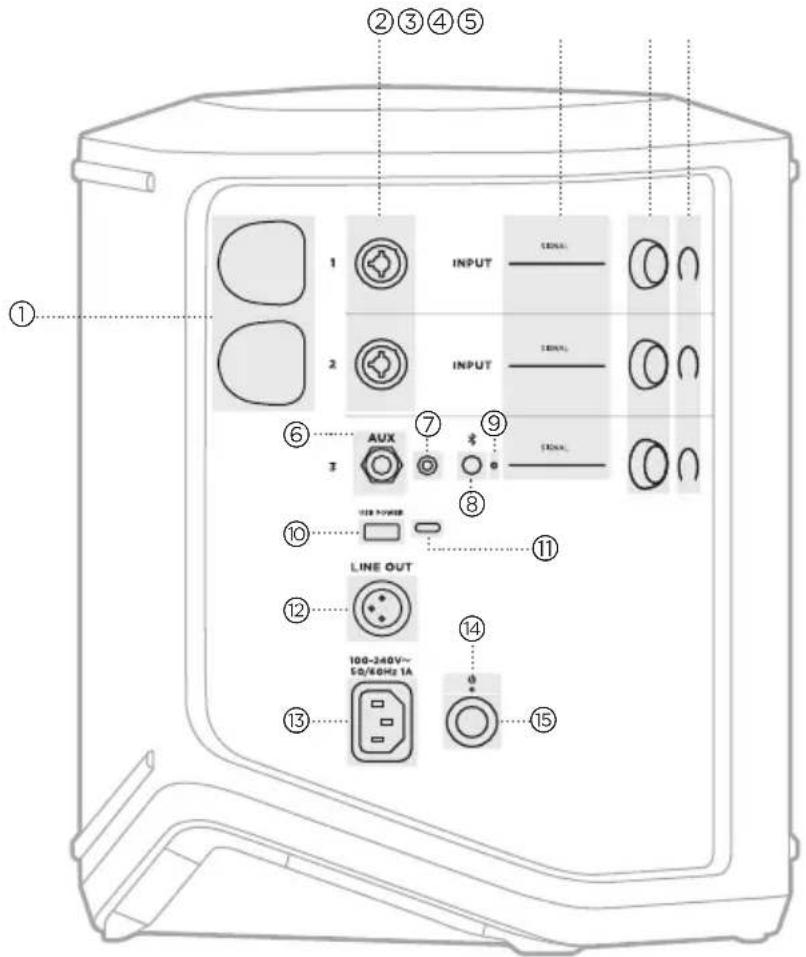

OHJAUS- JA LIITÄNTÄPANEELI

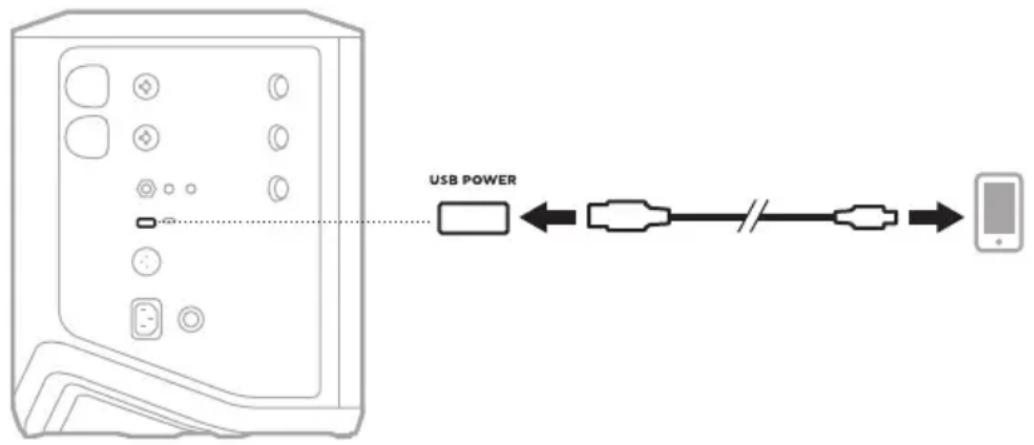

USB-latausliitäntä (USB-A). Katso sivu56.

USB Type-C® -liitäntä. Käytetään Live Stream -tilassa (ks.sivu32) ja järjestelmän päivittämisessä (ks.sivu67).

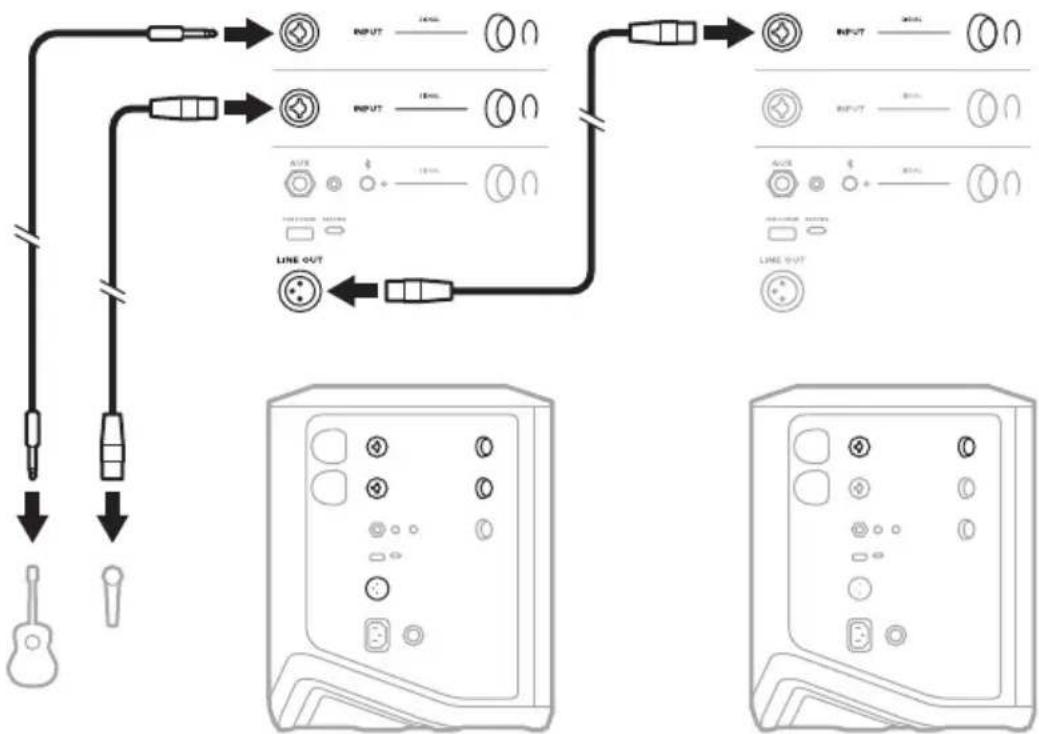

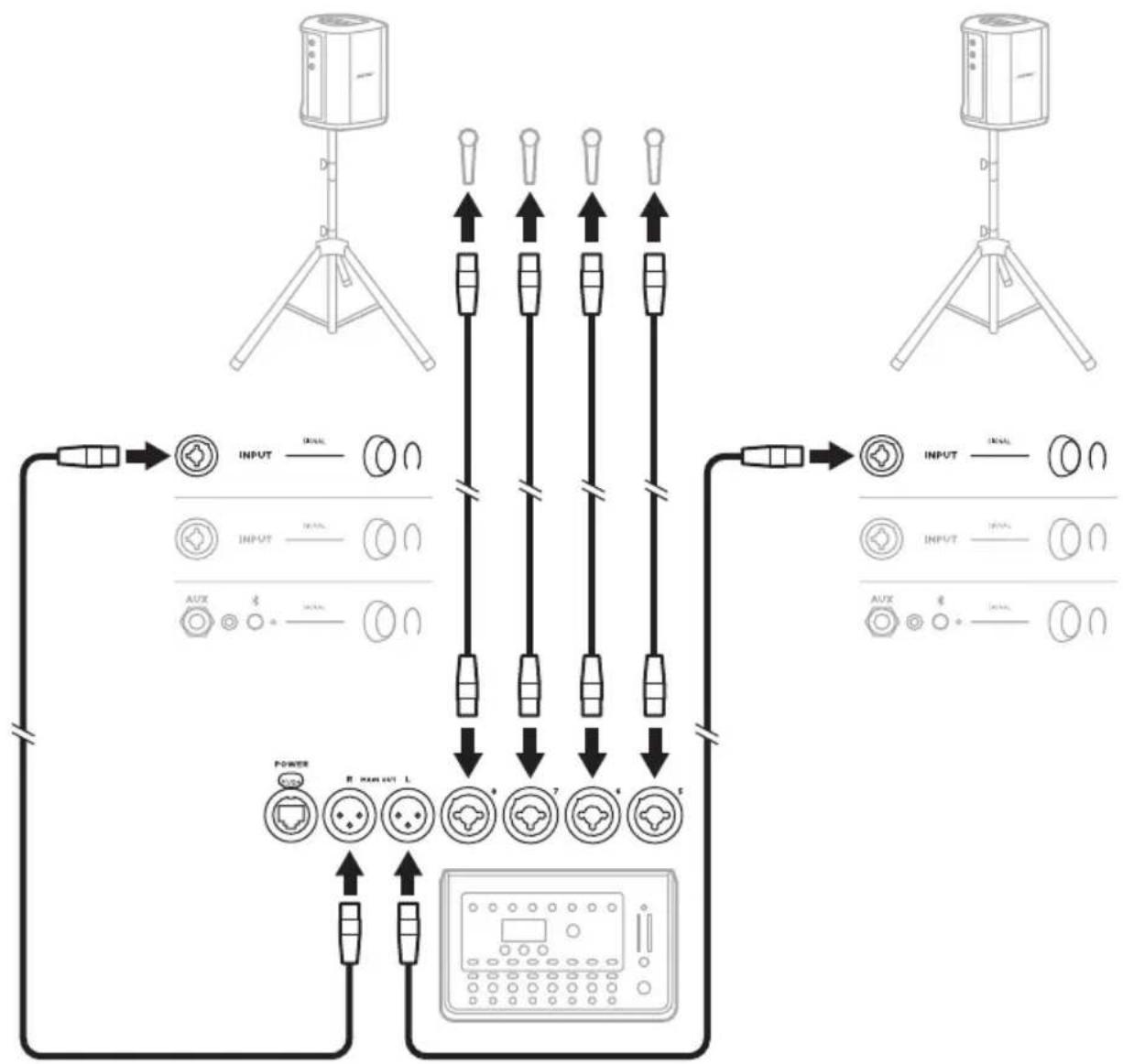

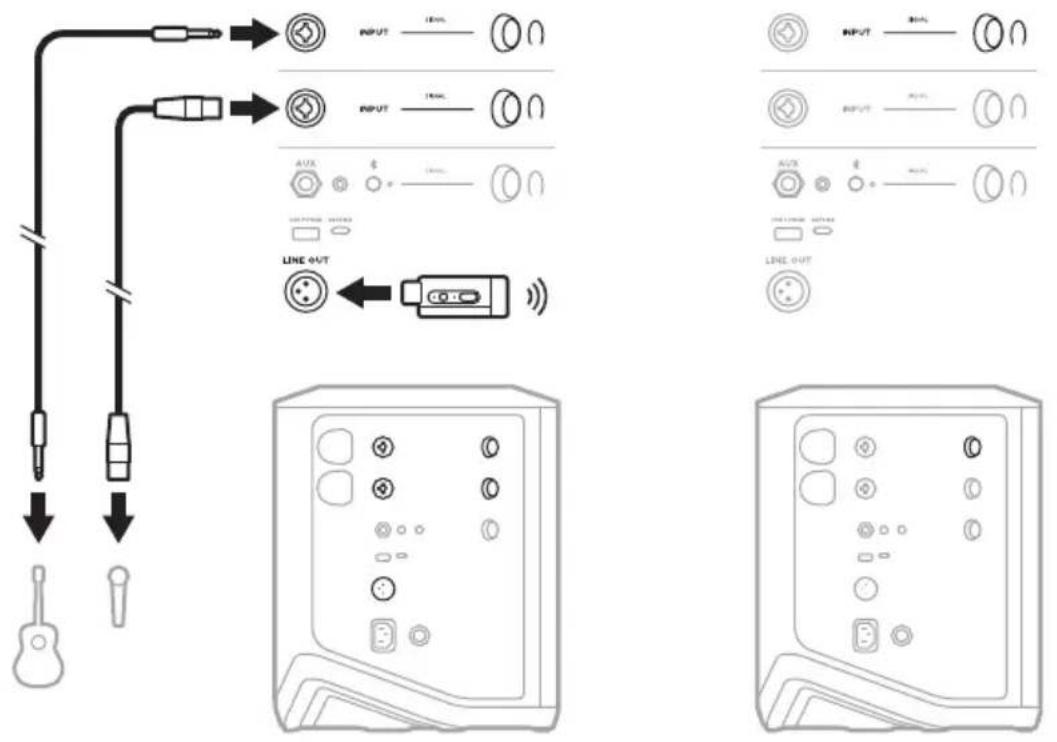

Line out (XLR). Liitä linjatason post-mix-lähtö toiseen järjestelmään XLR-kaapelilla. Tämä on muuttuva lähtö, jokatuottaa koko äänispektrin. Katsosivu51.

Virtaliitäntä. Katso sivu18.

Virran merkkivalo. Katso sivu58.

Virtapainike. Katso sivu18.

Langattomien lähettimien latausliitännät. Katso sivu55.

Kanavatulot (tasapainotettu/ tasapainottamaton yhdistetty ltai 6,35mm:n TS/TRS ja XLR). Katsosivu20.

Signaali-/clip-merkkivalot. Katso sivu57.

Kanavasäätimet. Katso sivu23.

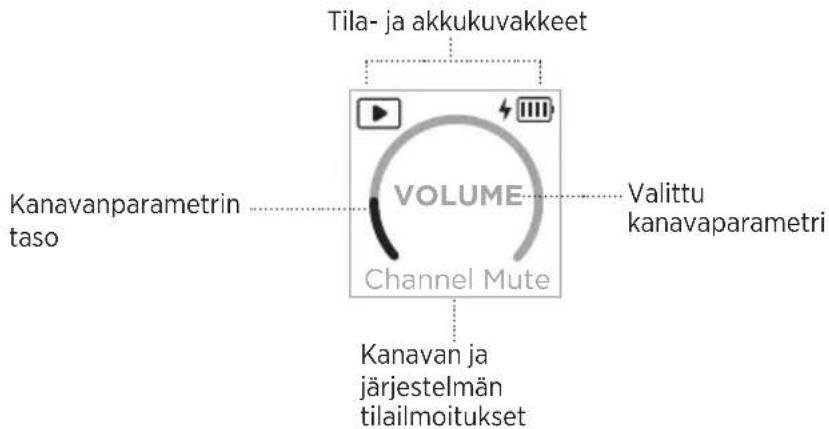

Kanavanäytöt. Katso sivu59.

Tasapainotettu TRS-monolinjatulo (l tai 6,35 mm:n TS/TRS). Katsosivu22.

AUX-stereolinjatulo (k tai 3,5 mm:n TRS). Katso sivu22.

Bluetooth-painike. Katso sivu21.

Bluetooth-merkkivalo. Katso sivu58.18

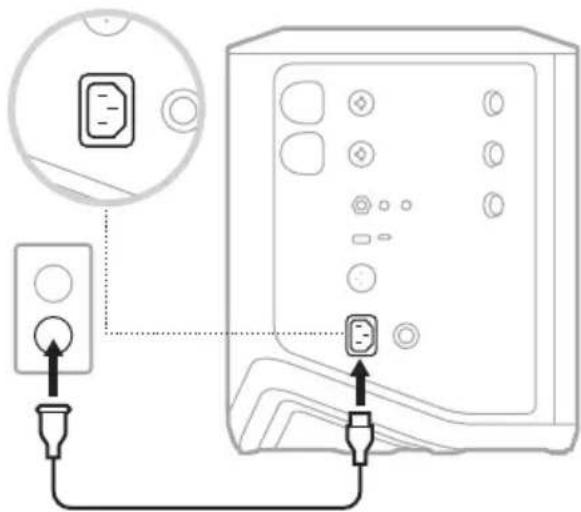

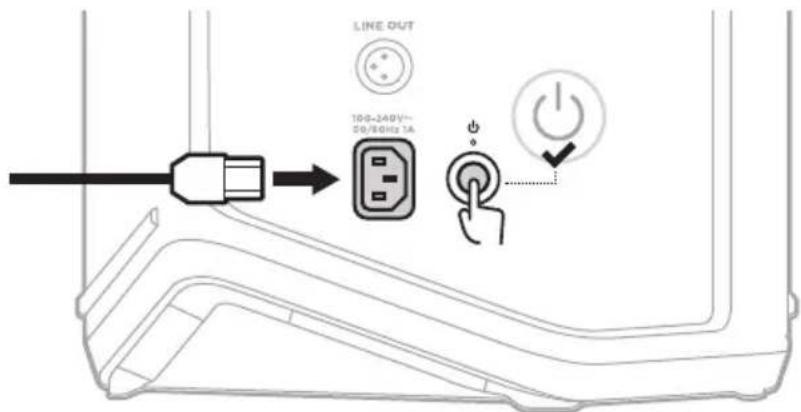

1. Yhdistä virtajohto järjestelmän takana olevaan virtaliitäntään.

2. Työnnä virtapistoke pistorasiaan.

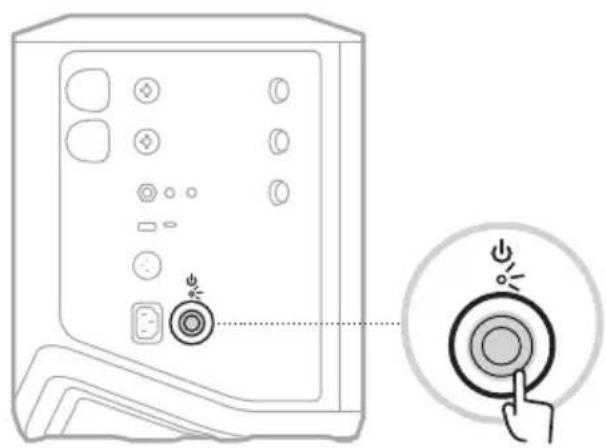

VIRRAN KYTKEMINEN JA KATKAISEMINEN

Paina virtapainiketta I. Virran merkkivalo palaa valkoisena.VIRTA

Ajastettu automaattinen virrankatkaisu säästää akkua silloin kun järjestelmä ei ole käytössä. Järjestelmän virta katkeaa, kun ääni on pysäytetty eikä säätimiä ole käytetty 4 tuntiin. Automaattisen virrankatkaisun ajastimen poistaminen käytöstä

1. Pidä kanavan 3 säädintä painettuna, kunnes kanavanäyttöön tulee lisäsäätövalikko.

2. Valitse Auto Off painamalla kanavasäädintä.

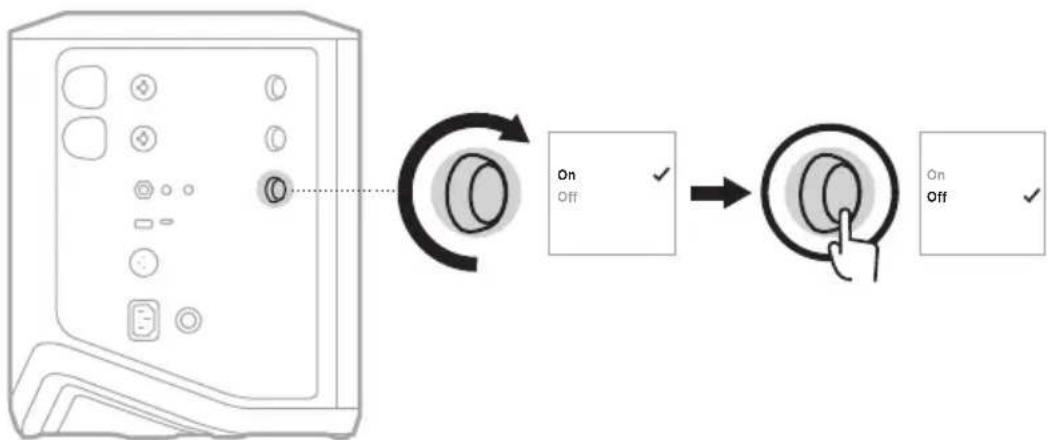

3. Korosta Off kääntämällä kanavasäädintä ja vahvista painamalla.

4. Pidä kanavasäädintä painettuna, kunnes lisäsäätövalikko poistuu näkyvistä.

VIHJE: Voit poistaa automaattisen virrankatkaisun ajastimen käytöstä myös BoseMusic -sovelluksella. Tämä toiminto on Asetukset-valikossa.20

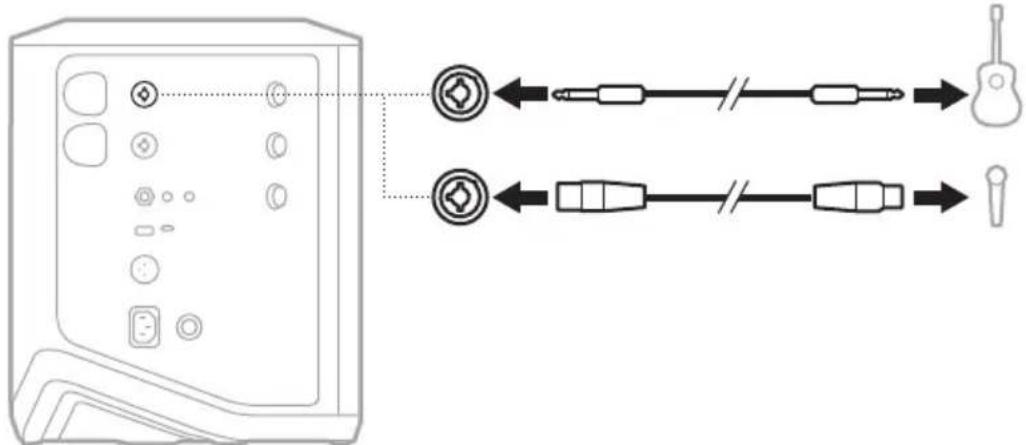

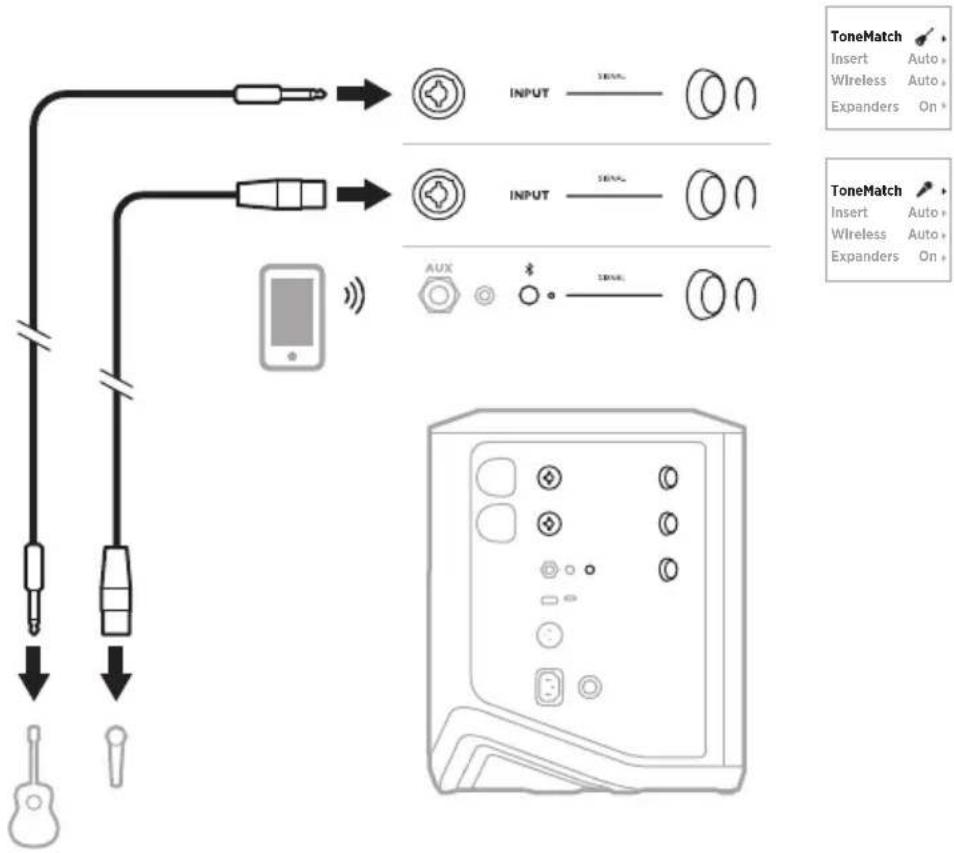

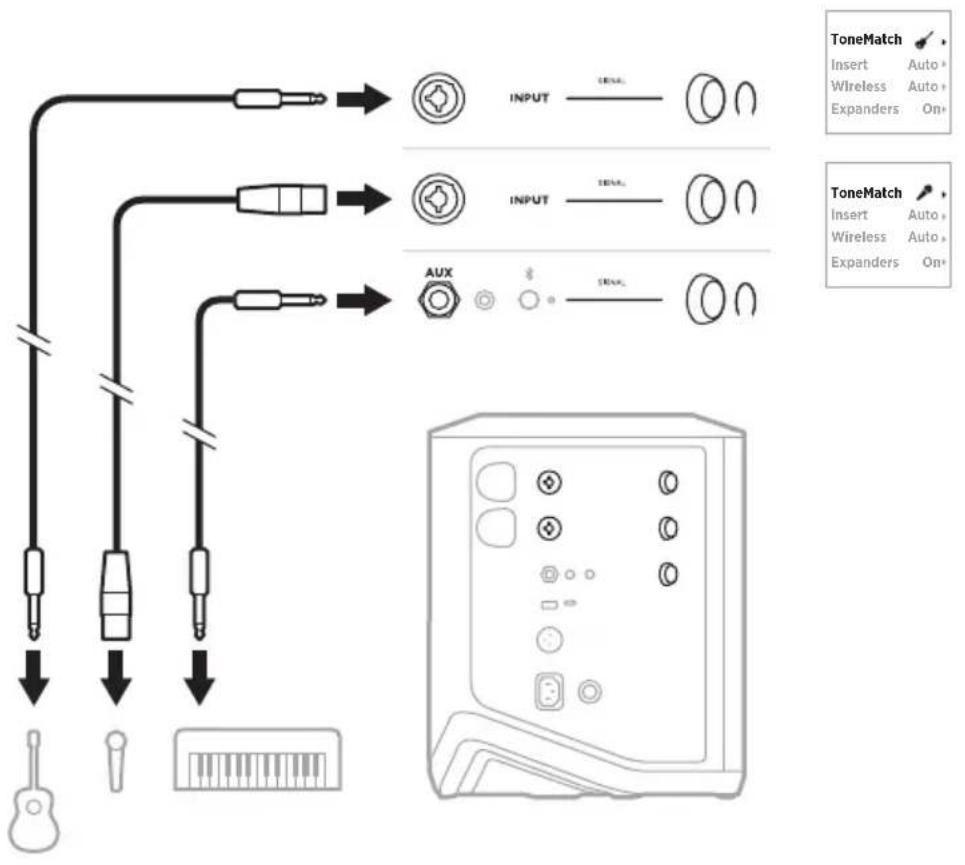

Kanavat 1 ja 2 on tarkoitettu soittimille ja mikrofoneille. Kanavatulot soveltuvat monille eri tulotyypeille, ja niissä on sisääntulosignaalin voimakkuuden säätö, joka vähentää kohinaa, kun kanavan äänenvoimakkuus on asetettu halutulle lähtötasolle.

1. Kytke soitin tai mikrofoni kanavatuloon sopivalla johdolla.

2. Säädä kanavan äänenvoimakkuus, diskantti, basso ja kaiku haluamallesi tasolle

3. Vaihtoehtoisesti voit myös optimoida äänen soittimelle tai mikrofonille käyttämällä

ToneMatch-esiasetusta (ks.sivu27).LÄHTEIDEN YHDISTÄMINEN

Kanava 3 on tarkoitettu Bluetooth-laitteille ja linjatason äänilähteille. HUOMAUTUS: Kanavaan 3 voidaan yhdistää samanaikaisesti sekä mobiililaite että linjatason äänilähde. Jos teet näin, järjestelmä miksaa kummankin lähteen äänen, eli kaikki kanavan äänenvoimakkuus-, diskantti- jabassosäädöt vaikuttavat kumpaankin lähteeseen. Jos haluat säätää mobiililaitteen äänenvoimakkuutta erikseen, käytä laitteen säätimiä. Bluetooth-laitteen yhdistäminen Ääntä voidaan toistaa vain yhdestä Bluetooth-laitteesta kerrallaan.

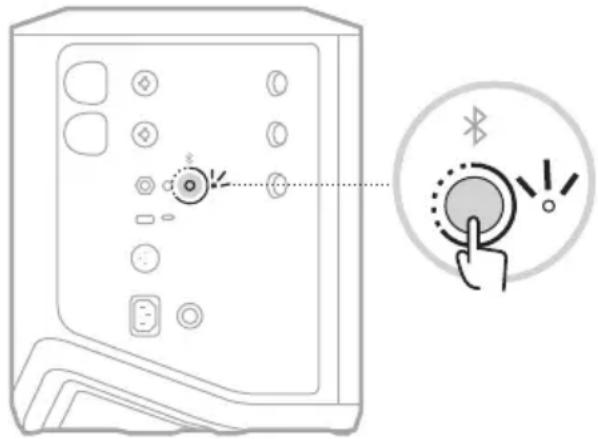

1. Pidä Bluetooth-painiketta l painettuna kanavalla 3, kunnes Bluetooth-merkkivalo

alkaa vilkkua sinisenä.

2. Ota Bluetooth-toiminto käyttöön laitteessa.

HUOMAUTUS: Bluetooth-valikko sijaitsee yleensä Asetukset-valikossa.

3. Valitse järjestelmä laiteluettelosta.

HUOMAUTUS: Etsi järjestelmälle antamasi nimi BoseMusic -sovelluksesta. Jos et ole nimennyt järjestelmää, näkyviin tulee oletusnimi. Bose S1 Pro+ Kun yhteys on muodostettu, Bluetooth-merkkivalo palaa valkoisena. Järjestelmän nimi näkyy mobiililaitteen luettelossa.LÄHTEIDEN YHDISTÄMINEN

FIN TS/TRS-linjatulon käyttäminen Monotulo. l (6,35 mm) TRS-kaapelilla voit kytkeä linjatason äänilähteen, kutenmikserin tai soitinefektin. AUX-linjatulon käyttäminen Stereotulo. k (3,5 mm) TRS-kaapelilla voit kytkeä linjatason äänilähteen, kutenmobiililaitteen tai kannettavan tietokoneen.23

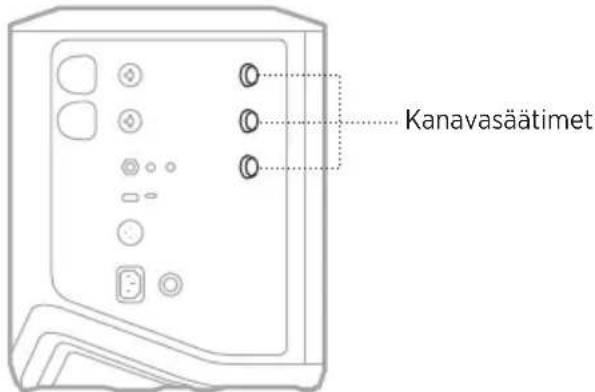

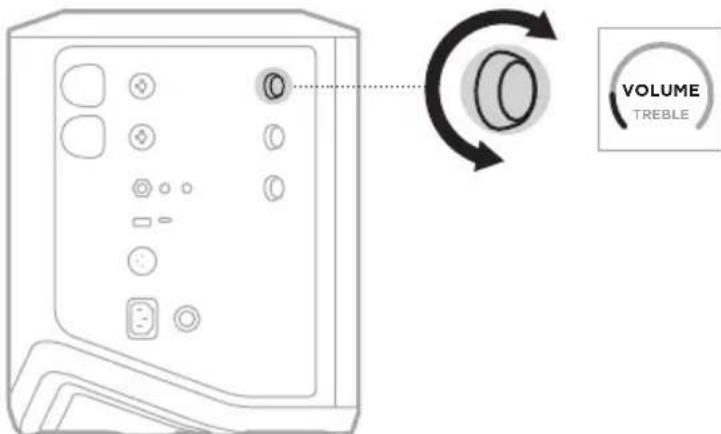

Ohjauspaneelin oikealla puolella olevilla kanavasäätimillä voit säätää kanavan äänenvoimakkuutta, diskanttia, bassoa ja kaikua (vain kanavat 1 ja 2) reaaliaikaisesti. Kanavasäätimet Äänenvoimakkuuden säätäminen Säädä kanavan äänenvoimakkuutta kääntämällä kanavasäädintä. VOLUMETREBLE HUOMAUTUS: Voit myös mykistää kanavia BoseMusic -sovelluksella (ks.sivu36).KANAVAN ÄÄNEN SÄÄTÄMINEN

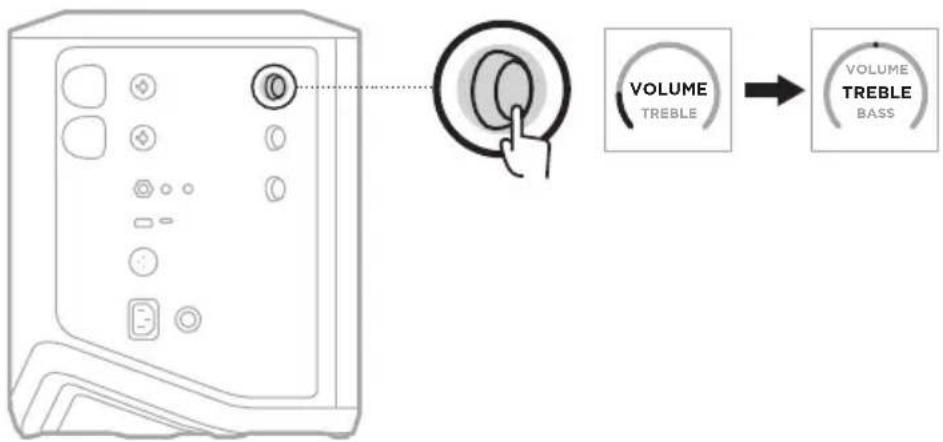

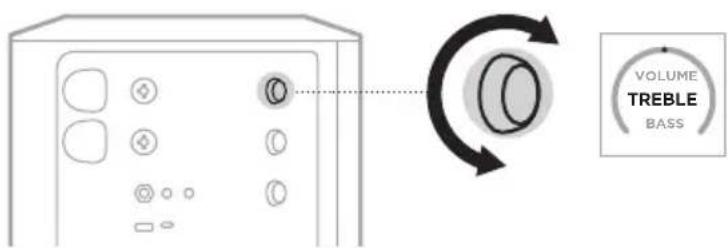

FIN Diskantin säätäminen

1. Paina kanavasäädintä toistuvasti, kunnes kanavanäyttöön tulee TREBLE.

VOLUMETREBLETREBLE BASS VOLUME

2. Lisää tai vähennä kanavan korkeataajuisten äänten tehostusta kääntämällä

kanavasäädintä. TREBLE BASS VOLUME HUOMAUTUS: 10 sekunnin toimettomuuden kuluttua kanavanäyttöön tulee taasVOLUME. Basson säätäminen

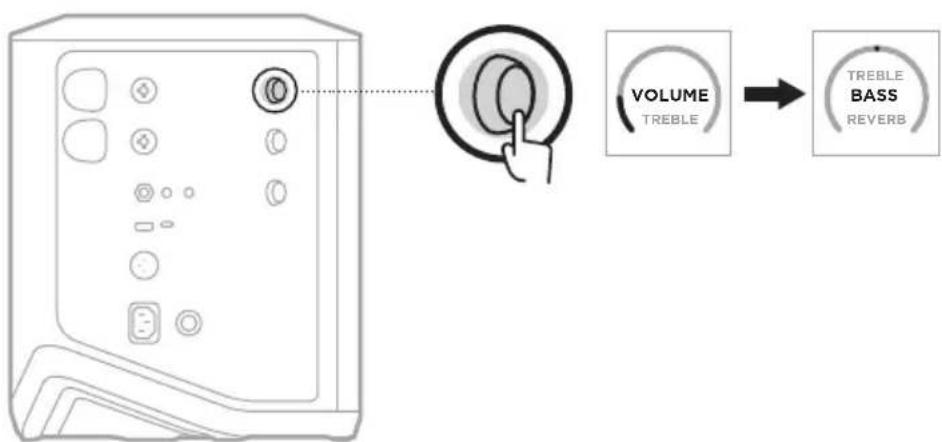

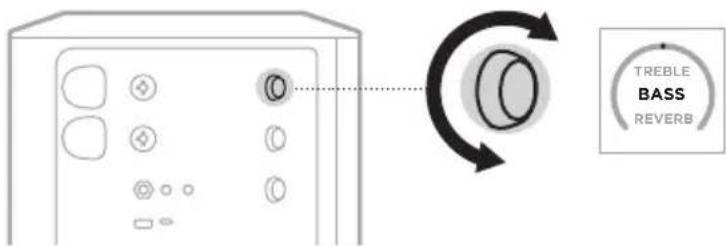

1. Paina kanavasäädintä toistuvasti, kunnes kanavanäyttöön tulee BASS.

2. Lisää tai vähennä kanavan matalataajuisten äänten tehostusta kääntämällä

kanavasäädintä. BASS REVERBTREBLE HUOMAUTUS: 10 sekunnin toimettomuuden kuluttua kanavanäyttöön tulee taasVOLUME. Kaiun säätäminen (vain kanavat 1 ja 2)

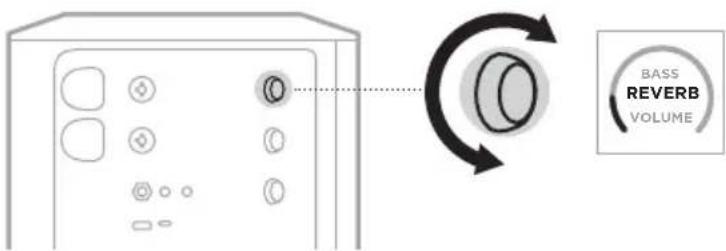

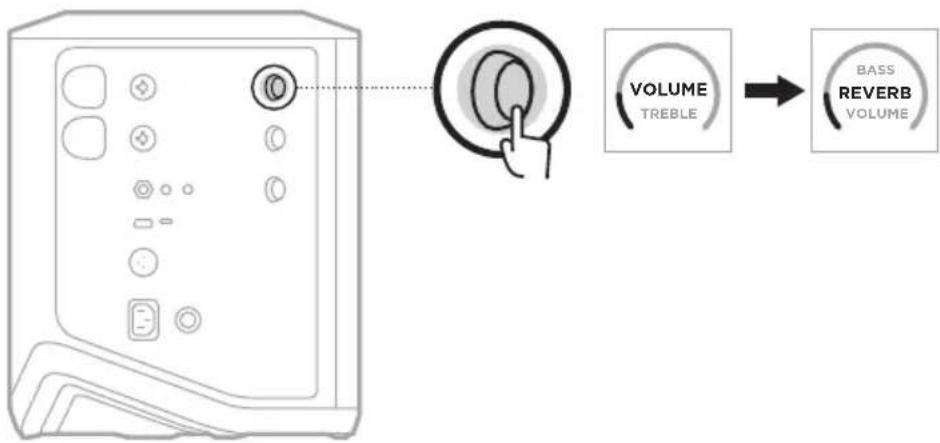

1. Paina kanavasäädintä toistuvasti, kunnes kanavanäyttöön tulee REVERB.

VOLUMETREBLEREVERBVOLUME BASS

2. Lisää tai vähennä kanavan kaikuefektiä kääntämällä kanavasäädintä.

REVERBVOLUME BASS HUOMAUTUKSIA:

• 10 sekunnin toimettomuuden kuluttua kanavanäyttöön tulee taas VOLUME.

• Voit myös mykistää kanavan kaikuefektejä BoseMusic -sovelluksella (ks.sivu36).26

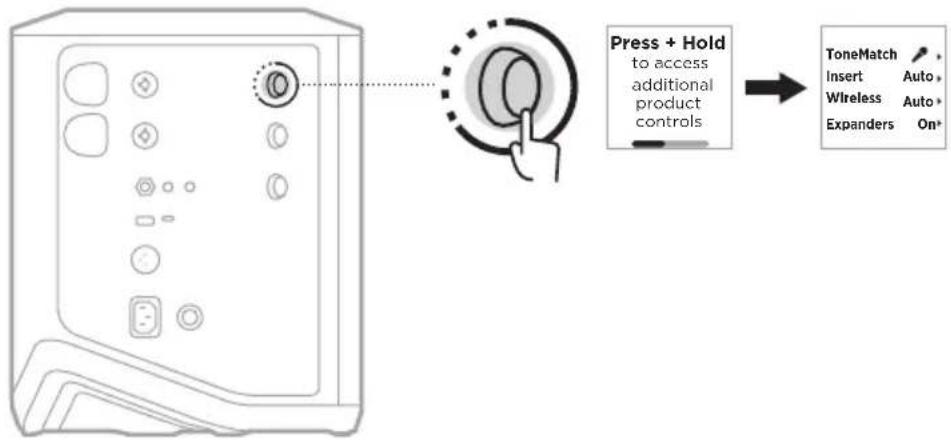

KANAVA- JA JÄRJESTELMÄASETUSTEN KÄYTTÄMINEN Kanavan ja järjestelmän asetukset voi määrittää kokoonpanoon sopivaksi. Avaa kanava- ja järjestelmäasetukset pitämällä jotakin kanavasäädintä painettuna, kunnes kanavanäyttöön tulee lisäsäätövalikko. Press + Holdto access additionalproductcontrolsToneMatchInsertWirelessExpanders Auto Auto

Valikon asetukset vaihtelevat kanavan mukaan.

KANAVA VALIKON ASETUKSET

Kanavat 1 ja 2 Valikko sisältää vain valittua kanavaa koskevat asetukset. Kanava 3 Valikko sisältää järjestelmän yleistä toimintaa koskevat asetukset.KANAVA- JA JÄRJESTELMÄASETUKSET

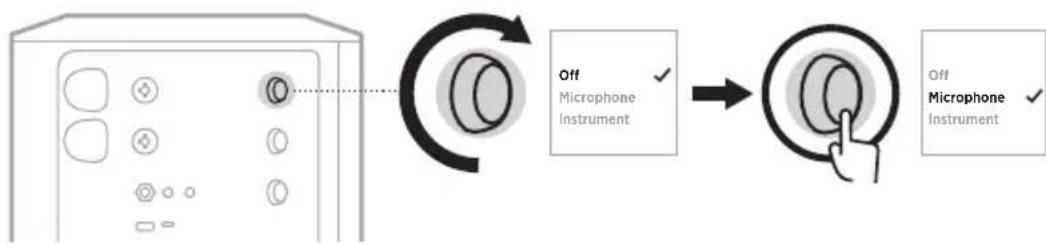

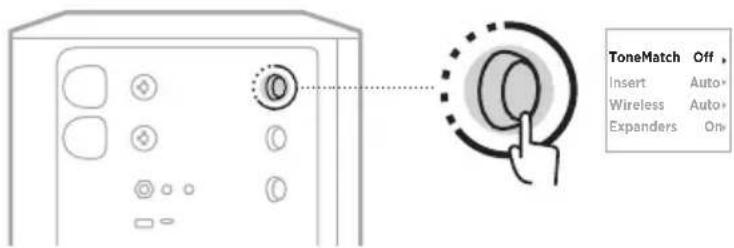

FIN TONEMATCH-ESIASETUKSET ToneMatch-esiasetuksilla järjestelmän taajuuskorjain optimoidaan säilyttämään soittimen tai mikrofonin luontainen ääni. ToneMatch-esiasetusten valinta (vain kanavat 1 ja 2)

1. Pidä kanavan 1 tai 2 säädintä painettuna, kunnes kanavanäyttöön tulee

2. Valitse ToneMatch painamalla kanavasäädintä.

3. Korosta lähteelle haluamasi esiasetus kääntämällä kanavasäädintä ja vahvista

• Microphone: Oletusarvoisesti tämä esiasetus säätää järjestelmän taajuuskorjaimen dynaamista käsimikrofonia varten.

• Instrument: Oletusarvoisesti tämä esiasetus säätää järjestelmän taajuuskorjaimen akustista kitaraa ja pietsomikrofoneja varten.

MicrophoneInstrument MicrophoneInstrument HUOMAUTUKSIA:

• Bose Music -sovelluksella voit mukauttaa esiasetukset käyttämäsi mikrofoni- tai soitinmallin mukaisiksi tai käyttää yleisluontoisia taajuuskorjainsuodattimia (ks.sivu28).

• Off-valinta ohittaa kanavan ToneMatch-esiasetukset.

4. Pidä kanavasäädintä painettuna, kunnes lisäsäätövalikko poistuu näkyvistä.KANAVA- JA JÄRJESTELMÄASETUKSET

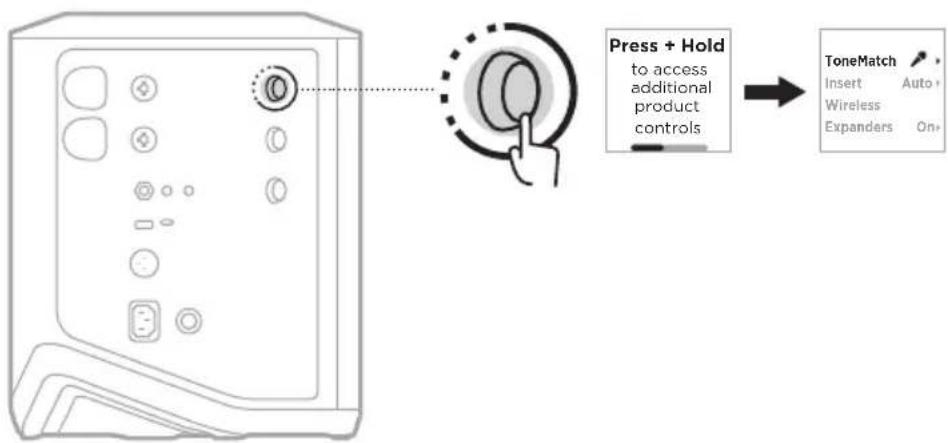

FIN ToneMatch-esiasetusten mukauttaminen BoseMusic -sovelluksella BoseMusic -sovelluksella voit mukauttaa mikrofonin tai soittimen oletusesiasetuksia kanavilla 1 ja 2 sovittaaksesi järjestelmän taajuuskorjauksen paremmin kokoonpanoon. Voit valita ToneMatch-valikoimasta käyttämäsi mikrofoni- tai soitinmallin mukaisen esiasetuksen, käyttää yleisluontoisia taajuuskorjaussuodattimia tai varmistaa parhaan äänen kitaravahvistimen mallinnuspedaalista. Tämä toiminto on Asetukset-valikossa. Kun mukautat kanavan ToneMatch-esiasetusta, kanavanäytön kuvakkeen viereen ilmestyy H-symboli. VOLUME Mukautettu esiasetus pysyy voimassa, kunnes poistat sen tai palautat järjestelmän tehdasasetukset. Mukautetun ToneMatch-esiasetuksen poistaminen Mukautetun ToneMatch-esiasetuksen poistaminen palauttaa mikrofonin tai soittimen oletusesiasetuksen sen mukaan, kumpaa mukautit.

1. Pidä kanavan 1 tai 2 säädintä painettuna, kunnes kanavanäyttöön tulee

2. Kun ToneMatch on korostettuna, pidä kanavasäädintä painettuna, kunnes

FIN KANAVAN INSERTTIASETUKSET Kanavan inserttiasetuksilla voit ottaa käyttöön tai poistaa käytöstä kanavan efektisilmukkatoiminnon. Kun toiminto on käytössä, voit yhdistää efektiyksiköitä tai pedaaleja kanavatuloon ja käyttää lähdettä langattomalla lähettimellä. Lisätietoja, ks.”Efektien yhdistäminen kanavan inserttiin langatonta lähetintä käytettäessä” sivulla40.

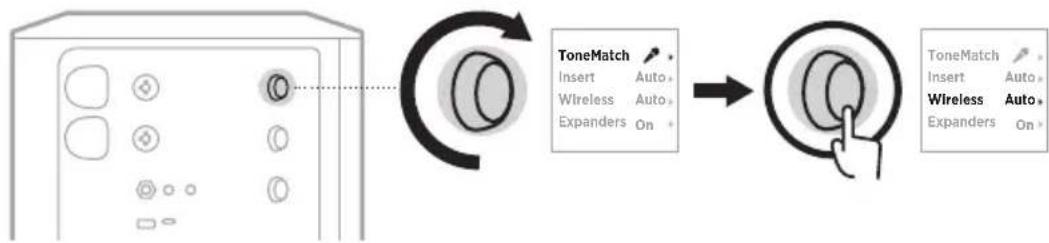

KANAVAN LANGATTOMAN TOIMINNON ASETUKSET

Kanavan langattoman toiminnon asetuksilla voit ottaa käyttöön tai poistaa käytöstä kanavan langattoman lähetintoiminnon. Lisätietoja, ks.”Langattoman lähetintoiminnon käyttöönotto ja käytöstä poisto” sivulla42. KANAVAN EXPANDERS-ASETUKSET Expanders-asetuksella määritetään, vähentääkö järjestelmä kanavan heikon taustakohinan äänenvoimakkuutta. Lisätietoja, ks.”Expanders-asetuksen käyttöönotto ja käytöstä poisto” sivulla75.KANAVA- JA JÄRJESTELMÄASETUKSET

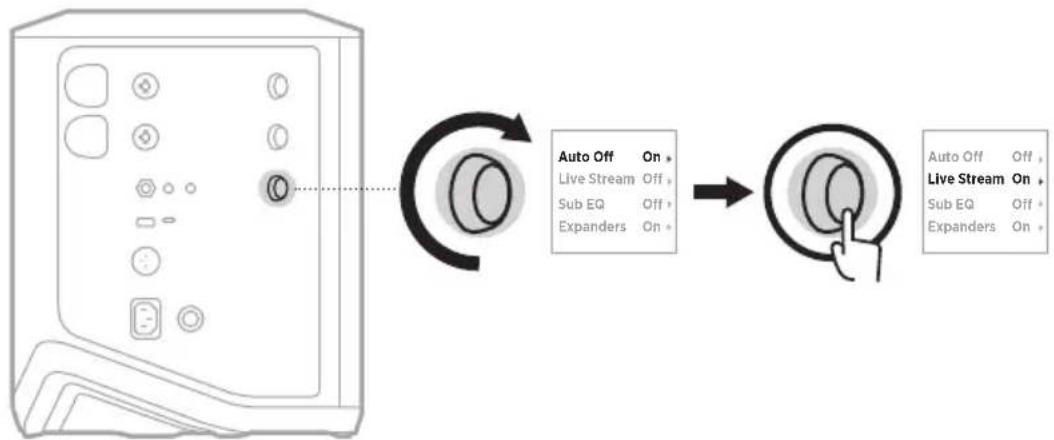

Live Stream -tilassa järjestelmä voidaan tunnistaa äänirajapinnaksi, kun se yhdistetään tietokoneeseen USB-C®-johdolla. Tämä mahdollistaa live-esiintymisen verkkoyleisön edessä tai äänittämisen suoraan tietokoneen digitaaliselle äänityöasemalle. Kuvia esimerkkikokoonpanoista, ks.sivu53. HUOMAUTUS: Live Stream -tilassa järjestelmä voi lähettää ääntä tietokoneeseen muttei vastaanottaa sitä. USB-toistoa ei tueta. Tietoa Live Stream -tilasta Kun Live Stream -tila on käytössä, järjestelmä välittää kanavien 1, 2 ja 3 dual mono -miksauksen yhdistettyyn tietokoneeseen. Tässä tilassa kanavan äänenvoimakkuuden säätimet toimivat mikserin liukusäätimien tavoin. Kanavan äänenvoimakkuuden säätäminen joko kanavasäätimillä tai BoseMusic -sovelluksella säätää kyseisen kanavan tasoa tietokoneeseen lähetettävässä miksauksessa. Monitorin äänenvoimakkuuden säädin näkyy myös kanavalla 3, ja sillä voi säätää järjestelmäkaiuttimien pää-äänenvoimakkuutta tietokonemiksaukseen vaikuttamatta (ks.sivu33). Live Stream -tila pysyy käytössä, kunnes se poistetaan käytöstä tai järjestelmän virta katkaistaan. Live Stream -tilan käyttöönotto ja käytöstä poisto

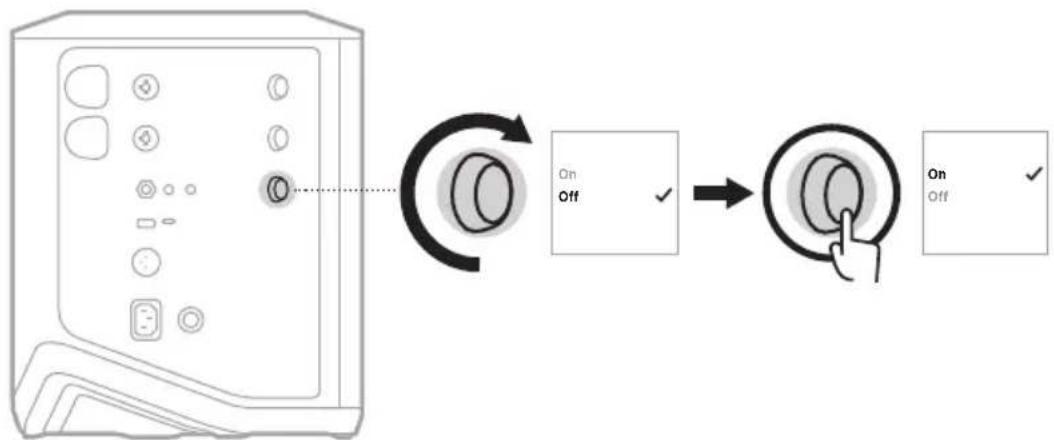

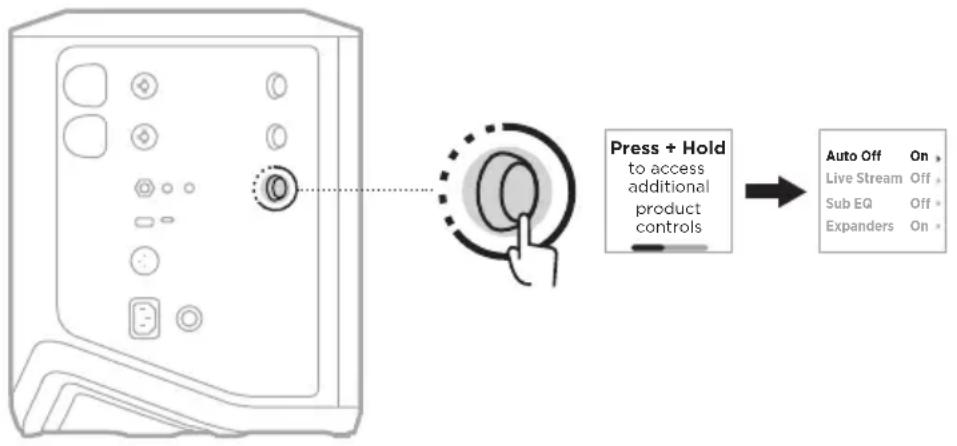

1. Pidä kanavan 3 säädintä painettuna, kunnes kanavanäyttöön tulee lisäsäätövalikko.

2. Korosta Live Stream kääntämällä kanavasäädintä ja vahvista painamalla.

3. Korosta haluamasi vaihtoehto kääntämällä kanavasäädintä ja vahvista painamalla:

• On: Ottaa Live Stream -tilan käyttöön. Järjestelmä voidaan tunnistaa äänirajapinnaksi, kun se yhdistetään tietokoneeseen.

• Off (oletus): Poistaa Live Stream -tilan käytöstä. Järjestelmää ei tunnisteta äänirajapinnaksi, kun se yhdistetään tietokoneeseen.

4. Pidä kanavasäädintä painettuna, kunnes lisäsäätövalikko poistuu näkyvistä.KANAVA- JA JÄRJESTELMÄASETUKSET

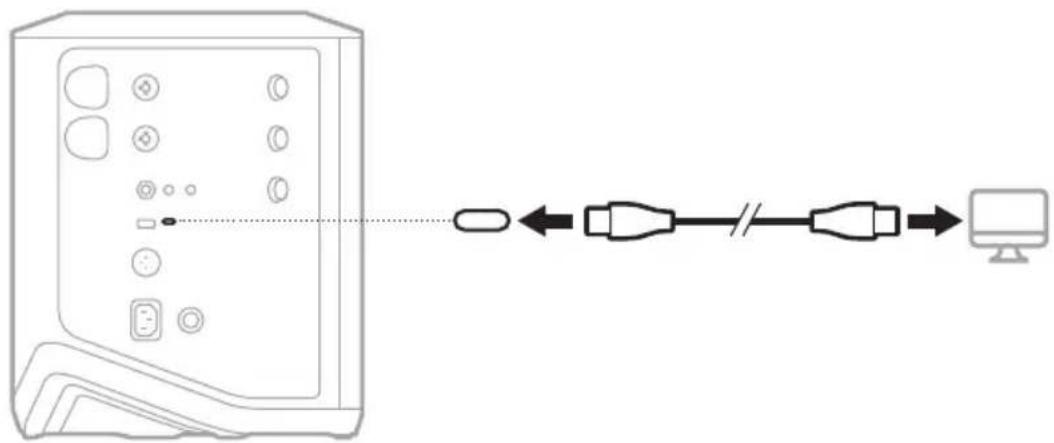

FIN Järjestelmän yhdistäminen tietokoneeseen

1. Liitä USB-C-johdon (ei sis. toimitukseen) toinen pää järjestelmän USB-C-liitäntään.

2. Liitä toinen pää tietokoneeseen.KANAVA- JA JÄRJESTELMÄASETUKSET

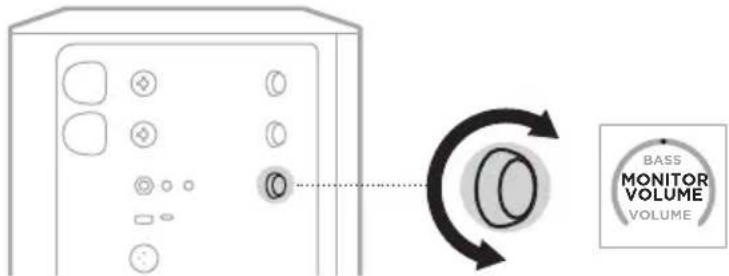

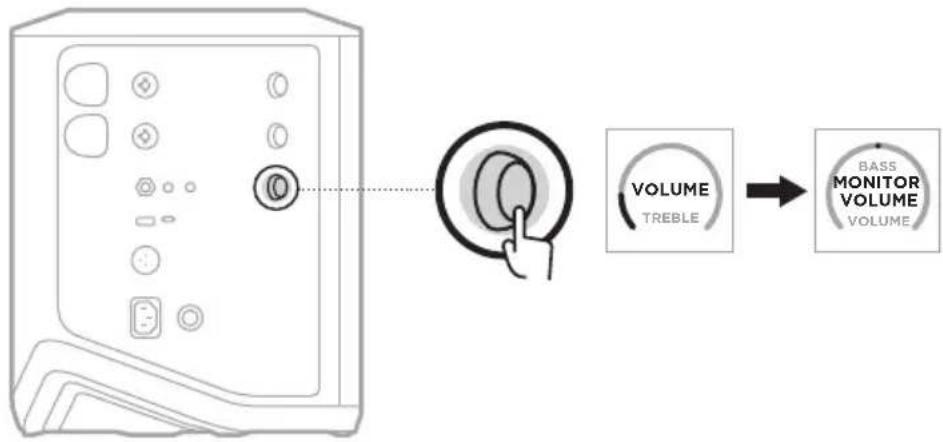

FIN Monitorin äänenvoimakkuuden säätäminen Live Stream -tilassa Kun Live Stream -tila on käytössä, kanavan 3 säätimellä voi säätää järjestelmäkaiuttimien pää-äänenvoimakkuutta tietokoneeseen lähetettävään miksaukseen vaikuttamatta. HUOMAUTUS: Monitorin äänenvoimakkuutta ei voi säätää BoseMusic -sovelluksella.

1. Paina kanavan 3 säädintä toistuvasti, kunnes kanavanäyttöön tulee

MONITORVOLUME. VOLUMETREBLEMONITORVOLUME BASS VOLUME

2. Säädä monitorin äänenvoimakkuutta kääntämällä kanavasäädintä.

MONITORVOLUME BASS VOLUME HUOMAUTUS: 10 sekunnin toimettomuuden kuluttua kanavanäyttöön tulee taasVOLUME.KANAVA- JA JÄRJESTELMÄASETUKSET

Sub EQ -asetus on optimoi järjestelmän taajuuskorjaimen kokoonpanossa, joissa aktiivinen bassokaiutin on yhdistetty järjestelmän LINE OUT -porttiin. Sub EQ:ta voi käyttää minkä tahansa aktiivisen bassokaiuttimen kanssa, muttaparhaan suorituskyvyn varmistamiseksi Bose suosittelee BoseSub1- tai Sub2 -aktiivibassoyksikköä. Sub EQ pysyy käytössä, kunnes se poistetaan käytöstä tai järjestelmän virta katkaistaan. Kuvia esimerkkikokoonpanoista, ks.sivu52. HUOMAUTUKSIA:

• Lisätietoja järjestelmän yhdistämisestä BoseSub1/Sub2 -aktiivibassoyksikköön on BoseSub1/Sub2 -aktiivibassoyksikön käyttöohjeessa. Käy osoitteessa support.Bose.com/Sub1support.Bose.com/Sub1 tai support.Bose.com/Sub2support.Bose.com/Sub2.

• Sub EQ:n voi ottaa käyttöön / poistaa käytöstä myös BoseMusic -sovelluksella. Tämä toiminto on Asetukset-valikossa. SubEQ:n käyttöönotto ja käytöstä poisto

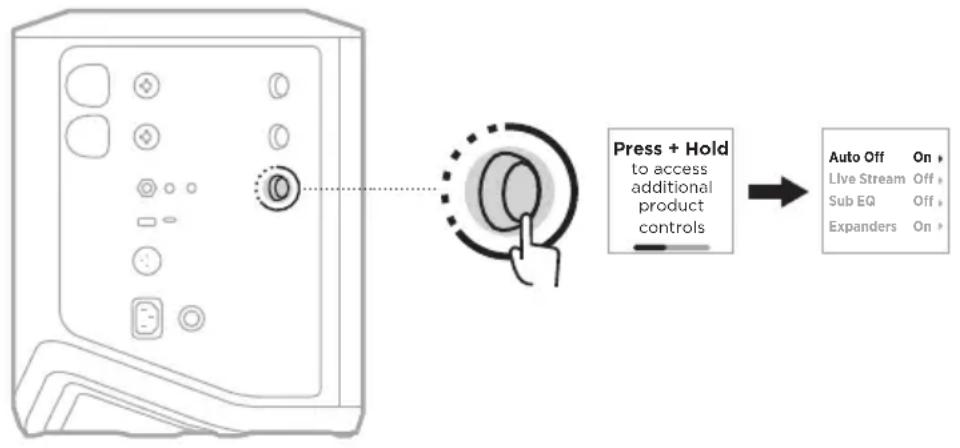

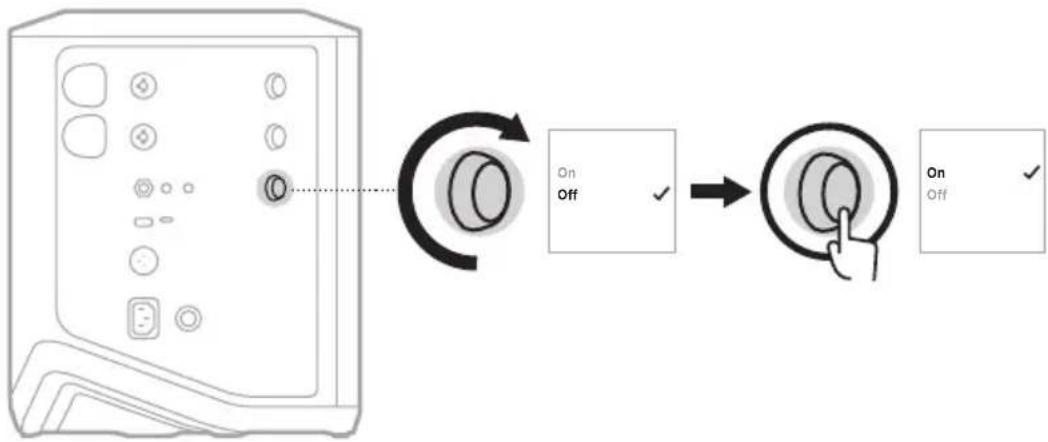

1. Pidä kanavan 3 säädintä painettuna, kunnes kanavanäyttöön tulee lisäsäätövalikko.

2. Korosta Sub EQ kääntämällä kanavasäädintä ja vahvista painamalla.

3. Korosta haluamasi vaihtoehto kääntämällä kanavasäädintä ja vahvista painamalla:

• On: ottaa Sub EQ -asetuksen käyttöön.

• Off (oletus): poistaa Sub EQ -asetuksen käytöstä.

4. Pidä kanavasäädintä painettuna, kunnes lisäsäätövalikko poistuu näkyvistä.36

Kanavia ja niiden kaikuefektejä voi mykistää BoseMusic -sovelluksella. Kanavan jakaiun mykistysasetukset ovat päänäytössä. HUOMAUTUKSIA:

• Kanavan mykistyksen voi poistaa joko BoseMusic -sovelluksella tai kääntämällä kanavasäädintä.

• Kanavan kaikuefektin mykistyksen voi poistaa joko BoseMusic -sovelluksella tai säätämällä kaikuefektiä kanavasäätimellä (ks.sivu25). ASETUSYHDISTELMIEN TALLENNUS Kanavan ja järjestelmän asetukset voi tallentaa asetusyhdistelmäksi BoseMusic -sovelluksessa, jotta ne saa helposti käyttöön myöhemmin. Tämä toiminto on päänäytössä.

BoseMusic -sovelluksen Dual Wireless -suoratoistotoiminnolla voit toistaa Bluetooth- ääntä sekä järjestelmällä että toisella yhteensopivalla Bose-järjestelmällä yhtä aikaa joko dual mono- tai stereotilassa. Tämä toiminto on Asetukset-valikossa. Kuvia esimerkkikokoonpanoista, ks.sivu53. Yhteensopivia järjestelmiä:

• Langaton Bose S1 Pro+ -PA-järjestelmä

• Kannettava Bose L1 Pro8 & L1 Pro16 -linjasäteilijäjärjestelmä

• Kannettava Bose L1 Pro32 -linjasäteilijäjärjestelmä Uusia järjestelmiä saatetaan lisätä ajoittain. TONEMATCH-ESIASETUSTEN MUKAUTTAMINEN Lisätietoja ToneMatch-esiasetusten mukauttamisesta BoseMusic -sovelluksella, ks.sivu28.37

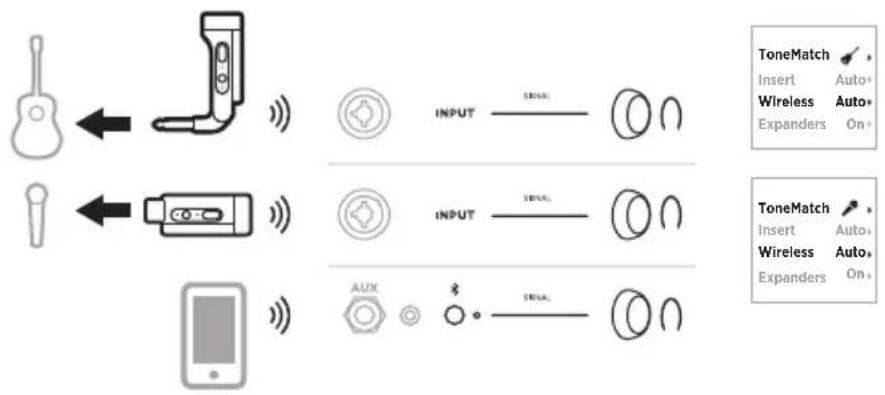

Lisävarusteena hankittavilla Bosen langattomilla lähettimillä voit yhdistää soittimen tai mikrofonin järjestelmään kanavien 1 ja 2 yhdysrakenteisten langattomien vastaanottimien kautta. Järjestelmä on yhteensopiva seuraavien lisävarustelähettimien kanssa:

• Bosen langaton soitinlähetin

• Bosen langaton mikrofoni-/linjalähetin Näitä ja muita järjestelmän lisävarusteita voi ostaa osoitteesta support.Bose.com/S1ProPlussupport.Bose.com/S1ProPlus.

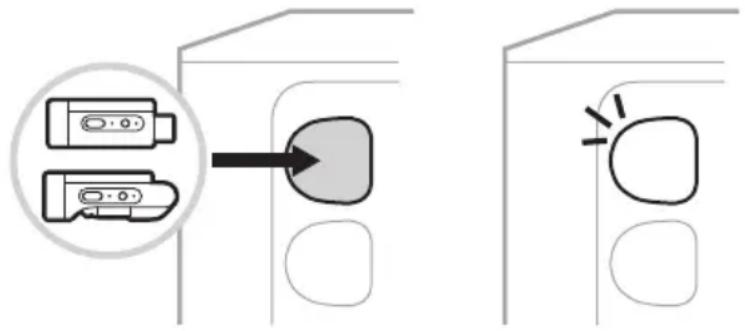

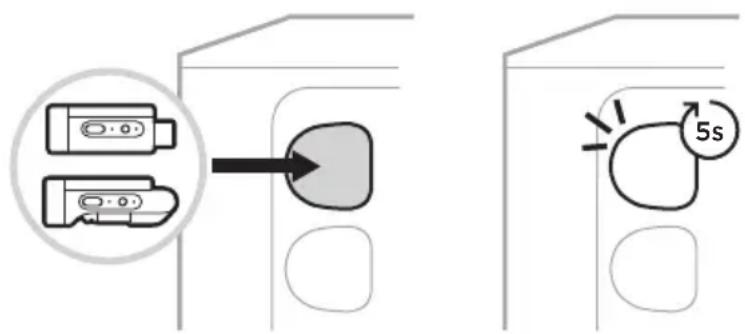

1. Jos järjestelmän akku on tyhjä, yhdistä järjestelmä verkkovirtaan (ks.sivu18).

2. Irrota kanavan 1 tai 2 langattoman lähettimen latausliitännän suojus.

3. Työnnä lähetin kokonaan latausliitäntään, kunnes kuuluu tai tuntuu naksahdus.

Odotasitten 5 sekuntia, kun lähettimestä muodostetaan laitepari kyseisen kanavan kanssa.

Lähetin alkaa latautua (ks.sivu55). HUOMAUTUS: Lähetin voi olla laitepari vain yhden kanavan kanssa kerrallaan. Jos haluat poistaa lähettimen laiteparimäärityksen nykyisestä kanavasta ja muodostaa laiteparin toisen kanavan kanssa, työnnä lähetin toisen kanavan latausliitäntään.LANGATTOMIEN LÄHETTIMIEN SÄÄTIMET

1. Kytke järjestelmään virta (ks.sivu18).

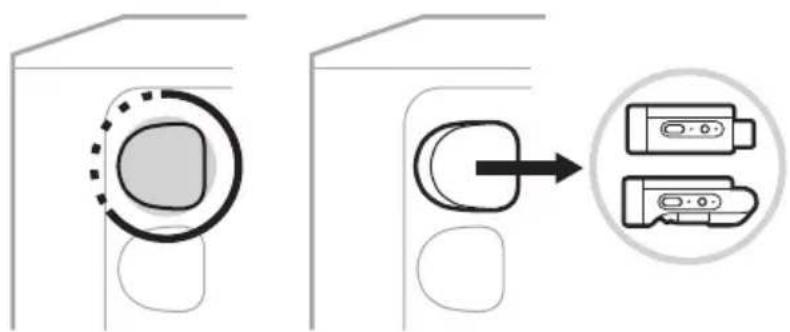

2. Paina langattoman lähettimen takaosaa ja vapauta se, jotta se liukuu ulos

latausliitännästä. Irrota lähetin latausliitännästä. Kanavanäyttöön ilmestyy hetkeksi akkukuvake, joka osoittaa lähettimen akun varaustason.

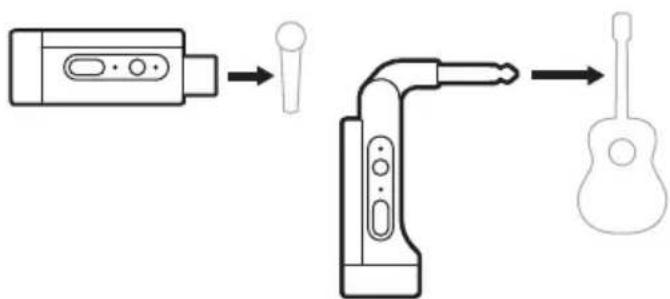

3. Yhdistä lähetin äänilähteeseen.

4. Kytke lähettimeen virta (ks.sivu39). Muutaman sekunnin kuluttua kanavan

näyttöön ilmestyy lähetinkuvake ja lähettimen yhteysmerkkivalo palaa sinisenä merkiksi yhdistämisestä (ks.sivu63). VOLUME

5. Jos käytät Bosen langatonta mikrofoni-/linjalähetintä, vaihda tarvittaessa

mikrofoni-/linjatuloasetuksia lähteen tulovaatimusten mukaan (ks.sivu40).LANGATTOMIEN LÄHETTIMIEN SÄÄTIMET

JAKATKAISEMINEN Paina virtapainiketta I. MUTE MUTE Kun virta on kytketty, virran merkkivalo palaa valkoisena (ks.sivu62). Ajastettu automaattinen virrankatkaisu Ajastettu automaattinen virrankatkaisu säästää akkua silloin kun langaton lähetin ei ole käytössä. Lähettimen virta katkeaa, kun ääni on pysäytetty eikä painikkeita ole painettu 30 minuuttiin.

LANGATTOMAN LÄHETTIMEN MYKISTÄMINEN

JAMYKISTYKSEN POISTAMINEN Poista kanavan äänen mykistys painamalla painiketta MUTE. MUTEMUTE Kun ääni on mykistetty, yhteysmerkkivalo vilkkuu sinisenä (ks.sivu62).LANGATTOMIEN LÄHETTIMIEN SÄÄTIMET

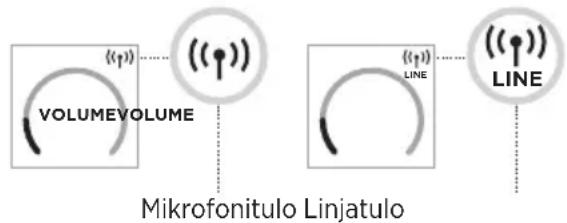

Kun käytät Bosen langatonta mikrofoni-/linjalähetintä, voit vaihtaa mikrofoni-/ linjatuloasetuksia lähteen tulovaatimusten mukaan. Pidä virtapainiketta I ja MUTE-painiketta painettuina, kunnes kanavanäytön lähetinkuvake muuttuu uuden tuloasetuksen mukaiseksi. MUTEVOLUME VOLUME LINE LINE Mikrofonitulo Linjatulo

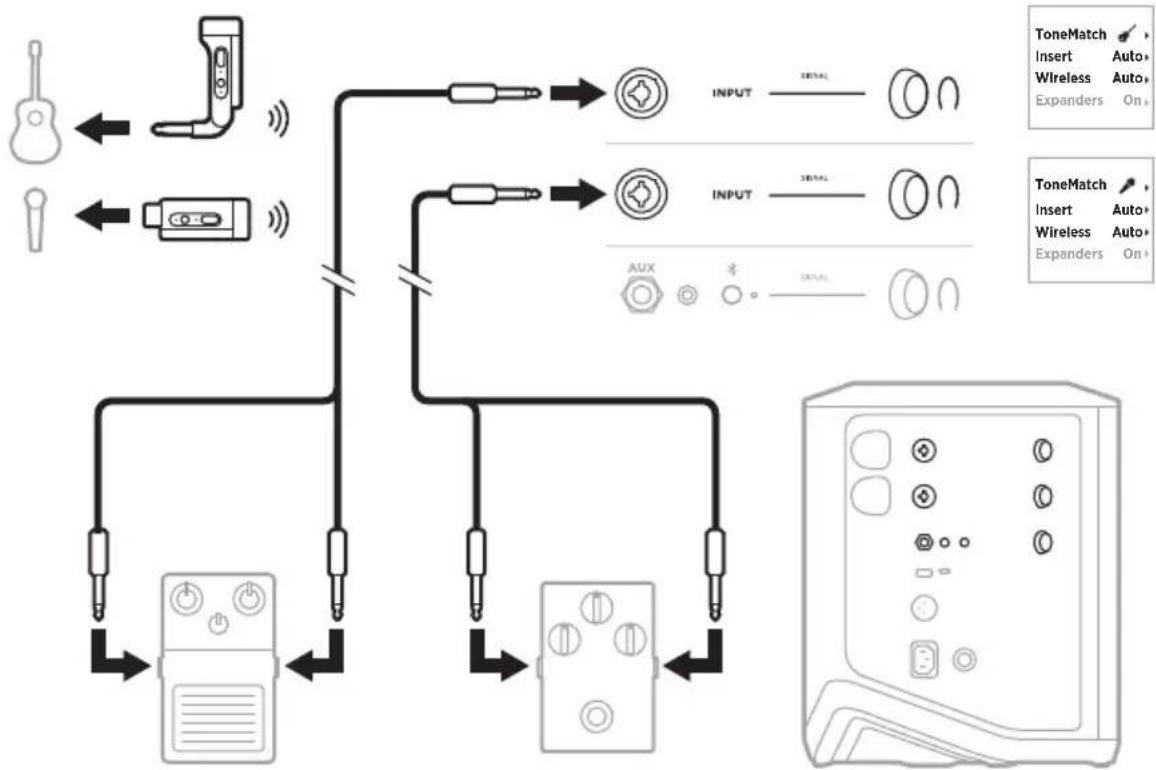

Kun langaton lähetin yhdistetään kanavaan, jonka Insert-asetuksena on Auto (ks.sivu41), l (6,35 mm) TRS-kanavan tulosta tulee sarjakanavainsertti (efektisilmukka). Voit yhdistää efektiyksiköitä tai pedaaleja inserttikaapelilla ja käyttää samalla soitinta tai mikrofonia langattomasti. Kuvia esimerkkikokoonpanoista, ks.sivu47. HUOMAUTUKSIA:

• Efektiyksikön yhdistäminen kanavan inserttiin edellyttää inserttikaapelia (l tai 6,35mm:n TRS - dual l tai 6,35mm:n TS). Inserttikaapelin voi ostaa mistä tahansa musiikkiliikkeestä.

• Älä yhdistä soitinta tai muuta äänilähdettä tuloon tavallisella l (6,35mm) kaapelilla, kun kanavaan on yhdistetty langaton lähetin. Se estää äänen toistamisen sekä johdollisesta että langattomasta lähteestä.LANGATTOMIEN LÄHETTIMIEN SÄÄTIMET

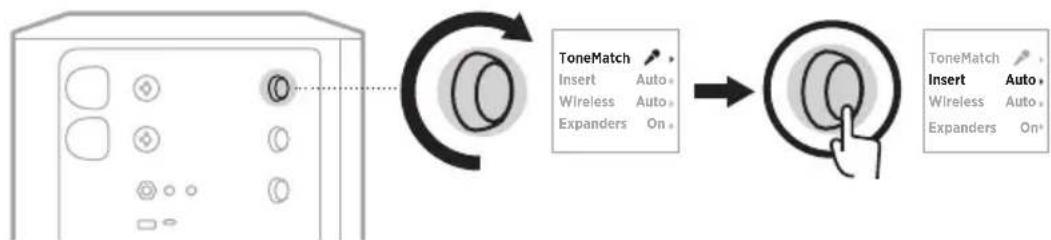

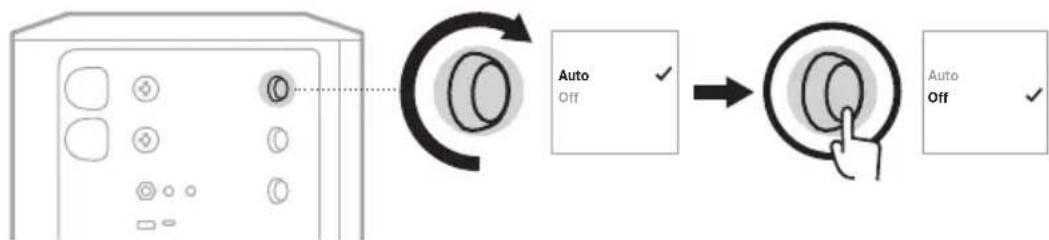

FIN Kanavan inserttitoiminnon käyttöönotto ja käytöstä poisto

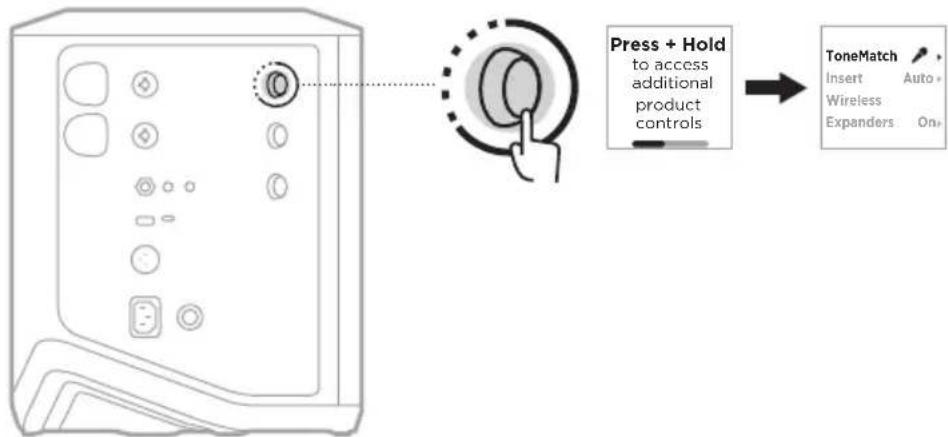

1. Pidä kanavan 1 tai 2 säädintä painettuna, kunnes kanavanäyttöön tulee

2. Korosta Insert kääntämällä kanavasäädintä ja vahvista painamalla.

3. Korosta haluamasi vaihtoehto kääntämällä kanavasäädintä ja vahvista painamalla:

• Auto (oletus): Kun langaton lähettimen virta on kytketty ja lähetin on yhdistetty tähän kanavaan, l (6,35mm) TRS-kanavatulosta tulee sarjaefektisilmukka.

• Off: Kun langaton lähettimen virta on kytketty ja lähetin on yhdistetty tähän kanavaan, järjestelmä ohittaa kanavatulon signaalit. Auto

4. Pidä kanavasäädintä painettuna, kunnes lisäsäätövalikko poistuu näkyvistä.LANGATTOMIEN LÄHETTIMIEN SÄÄTIMET

HUOMAUTUS: Kanavan langattoman toiminnan asetuksesta riippumatta järjestelmä lataa langattomien lähettimien liitäntöihin liitettyjä lähettimiä.

1. Pidä kanavan 1 tai 2 säädintä painettuna, kunnes kanavanäyttöön tulee

2. Korosta Wireless kääntämällä kanavasäädintä ja vahvista painamalla.

3. Korosta haluamasi vaihtoehto kääntämällä kanavasäädintä ja vahvista painamalla:

• Auto (oletus): Ottaa kanavan langattomat toiminnot käyttöön. Kanavaan voidaan yhdistää aiemmin laitepariksi muodostettuja lähettimiä, ja uudesta lähettimestä voidaan muodostaa laitepari kanavan kanssa, kun se liitetään langattoman lähettimen latausliitäntään.

• Off: Poistaa kanavan langattomat toiminnot käytöstä häiriöiden välttämiseksi. Aiemmin laitepariksi muodostettuja lähettimiä ei voi yhdistää kanavaan, eikä sen kanssa voida muodostaa uusia laitepareja. Auto

4. Pidä kanavasäädintä painettuna, kunnes lisäsäätövalikko poistuu näkyvistä.43

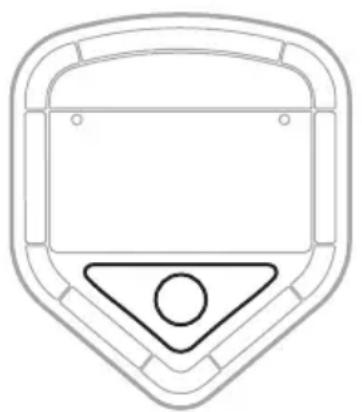

Järjestelmän pohjassa on kiinnityskohta, josta järjestelmä voidaan kiinnittää kaiutintelineeseen. Kiinnityskohdan voi kiinnittää tavalliseen 35mm:n putkeen. Kunjärjestelmä on kiinnitetty kaiutintelineeseen, taajuuskorjain muuttaa äänitasapainon optimaaliseksi automaattisesti. VAROITUS: ÄLÄ aseta langatonta BoseS1Pro+ -PA-järjestelmää epävakaalle jalustalle/telineelle. Kaiutin on suunniteltu käytettäväksi vain 35mm:n kiinnityksellä. Jalustan/telineen on kyettävä tukemaan kaiutinta, jonka vähimmäispaino on 6,8 kg ja mitat 332,6 x 240 x 279,8mm. Joskäytettävä teline/jalusta ei ole suunniteltu tukemaan langattoman BoseS1Pro+ -PA-järjestelmän kokoa ja painoa, käyttö voi olla epävakaata ja vaarallista ja voi johtaa loukkaantumiseen.44

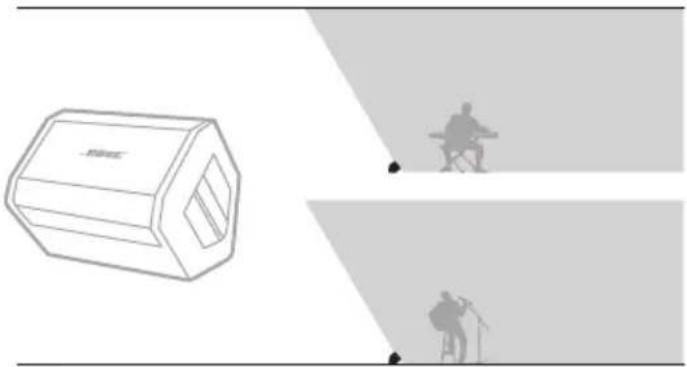

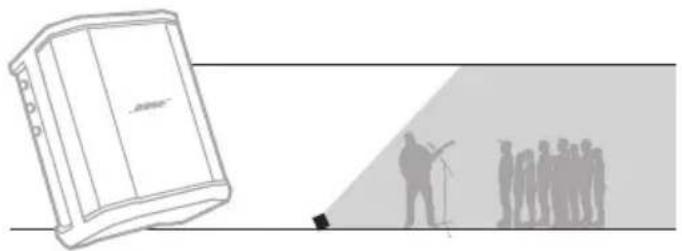

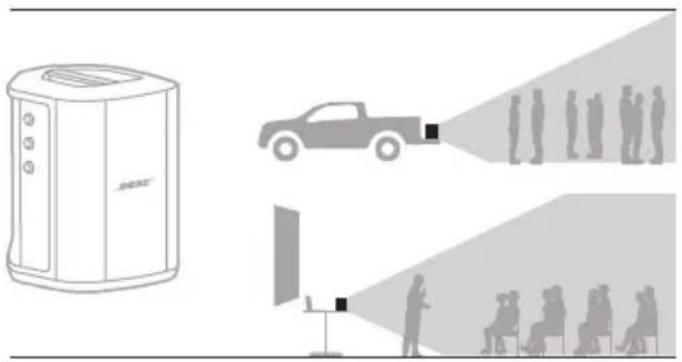

Langatonta BoseS1Pro+ -PA-järjestelmää voi käyttää neljässä eri asennossa. Auto EQ -toiminto säätää järjestelmän taajuuskorjausta automaattisesti siten, ettääänitasapaino on optimaalinen kaikissa asennoissa. HUOMAUTUS: Järjestelmän Bose-logoa voi kääntää vastapäivään vastaamaan käyttöasentoa. Korotettu alusta Aseta järjestelmä korotetulle alustalle, jotta ääni kuuluu selvästi ja tasaisesti kaikkialle yleisöön. Kallistus Kallista järjestelmä takareunalleen esityksissä, joissa yleisö on lähellä sinua. Saat parhaan äänenlaadun seisomalla tai istumalla järjestelmän jommallakummalla sivulla, jolloin et ole äänen tiellä. Monitori Jos haluat käyttää järjestelmää henkilökohtaisena lattiamonitorina, aseta se lattialle eteesi vaakatasoon jakallista sitä sivulle. Kaiutinteline Kun haluat vahvistaa ääntä yleisesti, aseta yksi tai useampi järjestelmä kaiutintelineeseen (myydään erikseen).JÄRJESTELMÄN ASENNUSMAHDOLLISUUDET

HUOMAUTUS: Verkkovirralla toimivien efektiyksiköiden käyttö saattaa edellyttää huminanpoistajaa. Huminanpoistajan voi ostaa mistä tahansa musiikkiliikkeestä. ToneMatchInsertWirelessExpanders Auto Auto

JAVAHVISTIMEN MALLINNUSPEDAALI Parhaan suorituskyvyn varmistamiseksi vahvistimen mallinnuspedaalia käytettäessä valitse Bose Music -sovelluksella kyseisen kanavan ToneMatch-esiasetukseksi FullRange Flat Response (FRFR). ToneMatchInsertWirelessExpanders Auto Auto ToneMatchInsertWirelessExpanders Auto Auto

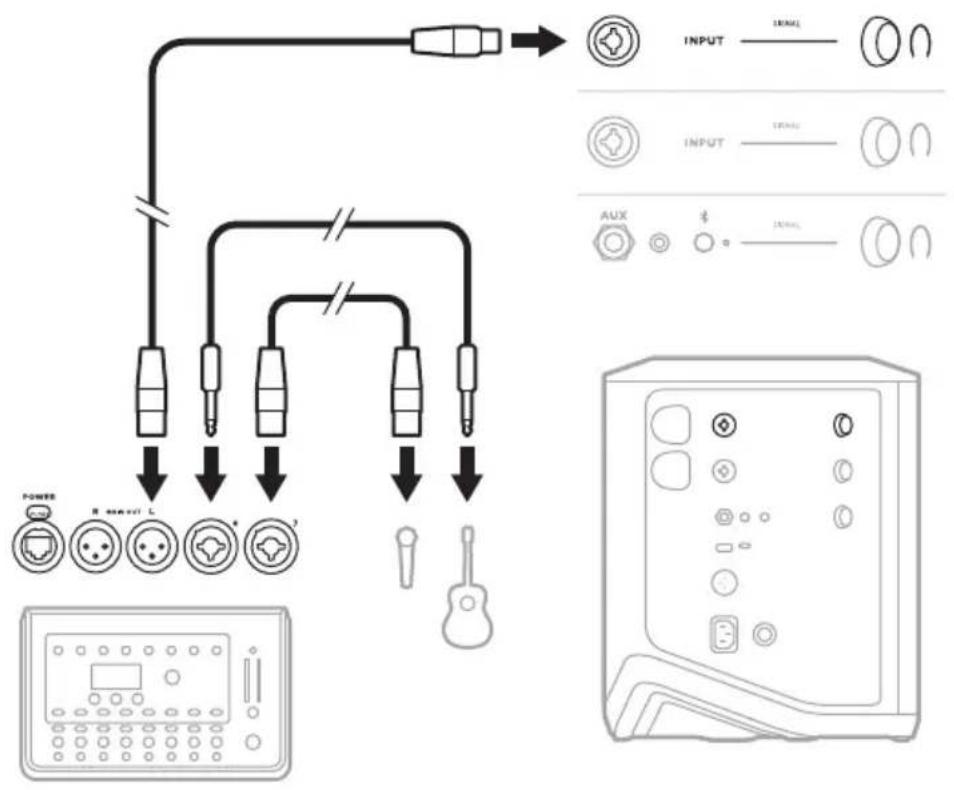

Kaksi järjestelmää voidaan yhdistää stereo- tai monotilassa tavallisena PA- järjestelmänä käyttöä varten. Stereo Kun järjestelmät yhdistetään stereotilassa mikserin kautta, aseta kaikuefekti alhaisimpaan asetukseen ja aseta ToneMatch-asetukseksi Off sillä kanavalla, johonyhdistät mikserin linjalähdön (ks.sivu25 ja sivu27). Johdollinen stereoJÄRJESTELMÄN ASENNUSMAHDOLLISUUDET

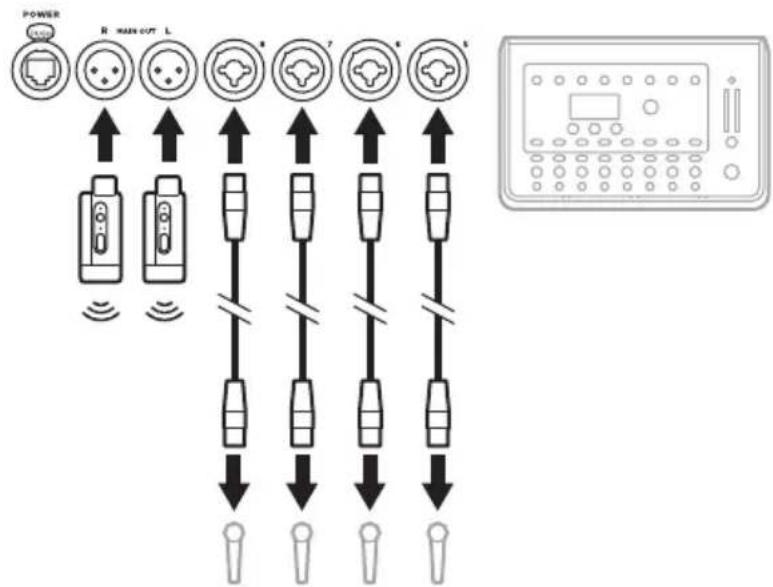

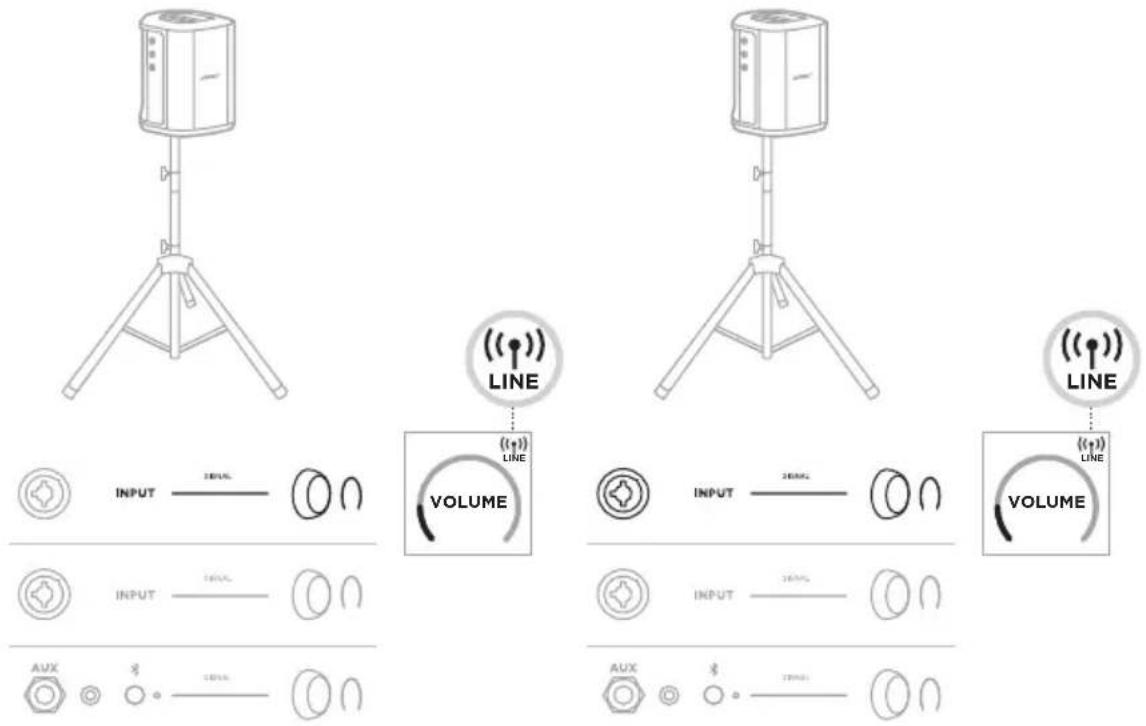

FIN Langaton stereo Ennen kuin yhdistät Bosen langattoman mikrofoni-/linjalähettimen mikseriin, muista vaihtaa kunkin lähettimen tuloasetukseksi linjatulo (ks.sivu40). VOLUME LINE LINE VOLUME LINE

FIN Dual mono / ketjutus Kun järjestelmät yhdistetään dual mono -tilassa, säädä toissijaisissa järjestelmissä seuraavia asetuksia sillä kanavalla, johon yhdistät pääjärjestelmän linjalähdön:

• Aseta kaikuefekti alhaisimpaan asetukseen (ks.sivu25).

• Valitse ToneMatch-asetukseksi Off (ks.sivu27).

• Aseta bassoyksikkö ja diskantti neutraaliin asentoon (ks.sivu24). Johdollinen dual monoJÄRJESTELMÄN ASENNUSMAHDOLLISUUDET

FIN Langaton dual mono DJ, JOLLA ON BOSE SUB1/SUB2 -AKTIIVIBASSOYKSIKKÖ Tarkemmat yhdistämisohjeet ovat BoseSub1/Sub2 -aktiivibassoyksikön käyttöohjeessa. Käy osoitteessa support.Bose.com/Sub1support.Bose.com/Sub1 support.Bose.com/Sub2support.Bose.com/Sub2. LINE OUT 1LINE IN 1Auto OLive StreamSub EQExpanders

Lataa järjestelmän akku yhdistämällä järjestelmä verkkovirtaan (ks.sivu18). Jos järjestelmän virta on katkaistu, virran merkkivalo vilkkuu hitaasti valkoisena merkiksi siitä, että järjestelmän akku latautuu. Kun akku on ladattu täyteen, virran merkkivalo sammuu. Jos järjestelmän virta on kytketty, kanavan 3 näytössä näkyy salamakuvake akkukuvakkeen vieressä merkiksi siitä, että järjestelmän akku latautuu. Kun akku on ladattu täyteen, salamakuvake poistuu näkyvistä (ks.sivu61). VOLUME HUOMIO: ÄLÄ yritä ladata järjestelmää, kun se on märkä. Muutoin järjestelmä voi vaurioitua. Latausaika Anna järjestelmän akun latautua täyteen neljän tunnin ajan. Tyypillisessä käytössä akku kestää enintään 11 tuntia. Akun suorituskyky ja latausaika vaihtelevat toistettavan sisällön ja äänenvoimakkuuden mukaan. Järjestelmän akun varaustason tarkistaminen Järjestelmän akun varaustason ja lataustilan voi tarkistaa kanavan 3 näytössä näkyvästä akkukuvakkeesta (ks.sivu61).AKKU

Latausliitäntöjen käyttäminen Työnnä langaton lähetin kokonaan kanavan 1 tai 2 langattoman lähettimen latausliitäntään, kunnes kuuluu tai tuntuu naksahdus. Jos järjestelmän virta on kytketty, kanavanäyttöön ilmestyy hetkeksi akkukuvake jasalama merkiksi siitä, että järjestelmän akku latautuu. Oikeaan yläkulmaan ilmestyy sitten salamakuvake. Kun lähettimen akku on ladattu täyteen, salamakuvake poistuu näkyvistä (ks.sivu60). VOLUME HUOMAUTUS: Jos järjestelmä on kytketty pistorasiaan, lähetin ladataan verkkovirralla. Jos järjestelmä toimii akkuvirralla, lähetin ladataan järjestelmän akulla. Seinälaturin tai tietokoneen käyttäminen HUOMAUTUS: Käytä tuotetta vain hyväksytyllä LPS-virtalähteellä, joka vastaa paikallisia määräyksiä (esim. UL, CSA, VDE, CCC).

1. Liitä USB-C-johdon (ei sis. toimitukseen) toinen pää langattoman lähettimen päällä

olevaan USB-C-liitäntään.

2. Yhdistä toinen pää USB-A-seinälaturiin tai tietokoneeseen.

Virran merkkivalo palaa valkoisena (ks.sivu62). Kun lähettimen akku on ladattu täyteen, virran merkkivalo sammuu.AKKU

FIN Latausaika Anna langattoman lähettimen akun latautua täyteen kahden tunnin ajan. Tyypillisessä käytössä akku kestää enintään 5 tuntia. Langattoman lähettimen akun varaustason tarkistaminen Langattoman lähettimen akun varaustason voi tarkistaa kanavanäytön akkukuvakkeesta irrottamalla lähettimen latausliitännästä (ks.sivu60). Jos järjestelmä ei ole lähettyvillä, lähettimen akun varaustason voi tarkistaa myös kytkemällä sen virran ja tarkistamalla virran merkkivalon (ks.sivu62). MOBIILILAITTEEN LATAAMINEN

USB-LATAUSLIITÄNNÄLLÄ

Mobiililaitteen voi ladata järjestelmän akulla tai verkkovirralla.

1. Liitä USB-A-latausjohdon (ei sis. toimitukseen) toinen pää järjestelmän

USBPOWER -liitäntään.

2. Liitä toinen pää mobiililaitteeseen.57

Järjestelmän kyljessä olevat signaali-/clip-merkkivalot, virran merkkivalo, Bluetooth- merkkivalo ja kanavanäytöt osoittavat järjestelmän tilan. SIGNAALI-/CLIP-MERKKIVALOT Osoittavat kanavien 1, 2 ja 3 signaalin tilan tai leikkautumistilan. MERKKIVALON

TOIMINTA JÄRJESTELMÄN TILA

Palaa vihreänä Signaali havaittu. Palaa punaisena Signaali leikkautuu tai järjestelmä rajoittaa sitä. HUOMAUTUS: Vähennä kanavan tai lähteen äänenvoimakkuutta, jotta signaali ei leikkaudu tai sitä ei tarvitse rajoittaa.JÄRJESTELMÄN TILA

FIN VIRRAN MERKKIVALO Osoittaa järjestelmän virta- ja lataustilan. MERKKIVALON

TOIMINTA JÄRJESTELMÄN TILA

Palaa valkoisena Virta kytketty. Vilkkuu hitaasti valkoisena, kun järjestelmän virta on katkaistu mutta se on yhdistetty verkkovirtaan Latautuu. Palaa punaisena Järjestelmävirhe. Katkaise järjestelmän virta ja kytke se uudelleen (ks.sivu18). Jos ongelma ei korjaannu, otayhteyttä Bosen asiakaspalveluun. Vilkkuu hitaasti punaisena Lämpötilavirhe. Anna järjestelmän jäähtyä. Vilkkuu nopeasti punaisena Akkuvirhe. Ota yhteys Bosen asiakaspalveluun. BLUETOOTH-MERKKIVALO Osoittaa Bluetooth-yhteyden tilan. MERKKIVALON

TOIMINTA JÄRJESTELMÄN TILA

Vilkkuu sinisenä Valmis yhdistämään. Palaa valkoisena Yhdistetty. Vilkkuu valkoisena kolmekertaa Laiteluettelo tyhjennetty.JÄRJESTELMÄN TILA 59

Osoittavat kunkin kanavan, järjestelmän ja liitettyjen langattomien lähettimien tilan ja asetukset. Kanavanäyttöjen lukeminen VOLUMEChannel MuteTila- ja akkukuvakkeetValittu kanavaparametriKanavanparametrin taso Kanavan ja järjestelmän tilailmoitukset Tilakuvakkeet Tilakuvakkeet ilmaisevat kanavan ja järjestelmän asetuksia. KUVAKE MERKITYSKanavalla käytetään soittimen ToneMatch-oletusasetusta.Kanavalla käytetään soittimen mukautettua ToneMatch-asetusta.Kanavalla käytetään mikrofonin ToneMatch-oletusasetusta.Kanavalla käytetään mikrofonin mukautettua ToneMatch-asetusta.Live Stream -tila on käytössä.Kanavaan on yhdistetty langaton lähetin.HUOMAUTUS: Jos lähetin on Bosen langaton mikrofoni-/linjalähetin, kuvake osoittaa, että lähettimen tuloasetukseksi on asetettu mikrofonitulo. LINE Kanavaan on yhdistetty Bosen langaton mikrofoni-/linjalähetin, ja lähettimen tuloasetukseksi on asetettu linjatulo.JÄRJESTELMÄN TILA

FIN Akkukuvakkeet Akkukuvake osoittaa kanavanäytöstä riippuen joko järjestelmän tai laitepariksi muodostetun langattoman lähettimen akun varaustason ja lataustilan. Kanavan 1 tai 2 näyttö Kanavan 1 ja 2 näytön akkukuvakkeet osoittavat laitepariksi muodostetun langattoman lähettimen akun varaustason ja lataustilan. Ne ilmestyvät hetkeksi koko näyttöön lukuun ottamatta salamakuvaketta, joka näkyy näytön oikeassa yläkulmassa.

KUVAKE LANGATTOMAN LÄHETTIMEN AKUN VARAUSTASO

67–100% 34–66% 10–33% 0–9% 67–100% ja latautuu 34–66% ja latautuu 10–33% ja latautuu 0–9% ja latautuu LatautuuJÄRJESTELMÄN TILA

FIN Kanavan 3 näyttö Kanavan 3 näytön akkukuvakkeet osoittavat järjestelmän akun varaustason jalataustilan. Ne näkyvät näytön oikeassa yläkulmassa.

KUVAKE JÄRJESTELMÄN AKUN VARAUSTASO

67–100% 34–66% 10–33% 0–9% 67–100% ja latautuu 34–66% ja latautuu 10–33% ja latautuu 0–9% ja latautuu62

Langattoman lähettimen virran merkkivalo ja yhteysmerkkivalo osoittavat lähettimen tilan. MUTE MUTE Virran merkkivalo Yhteysmerkkivalo VIRRAN MERKKIVALO Osoittaa lähettimen virta-, lataus- ja virhetilan sekä akun varaustason. MERKKIVALON

TOIMINTA JÄRJESTELMÄN TILA

Vilkkuu valkoisena 4kertaa (käynnistymisen aikana) 75–100% varausta jäljellä Vilkkuu valkoisena 3kertaa (käynnistymisen aikana) 50–75% varausta jäljellä Vilkkuu valkoisena 2kertaa (käynnistymisen aikana) 25–50% varausta jäljellä Vilkkuu valkoisena kerran (käynnistymisen aikana) 10–25% varausta jäljellä Palaa valkoisena Virta kytketty tai latautuu Vilkkuu punaisena Lähettimen akun varaustaso alhainen Palaa punaisena Virhe – ota yhteyttä Bosen asiakaspalveluunLANGATTOMAN LÄHETTIMEN TILA

FIN YHTEYSMERKKIVALO Osoittaa lähettimen yhteys- ja mykistystilan. MERKKIVALON

TOIMINTA JÄRJESTELMÄN TILA

Palaa sinisenä Yhdistetty Vilkkuu sinisenä Mykistetty64

Yhdistämisohjeet, ks.sivu21.

MOBIILILAITTEEN YHTEYDEN KATKAISEMINEN

Poista laitteen Bluetooth-ominaisuus käytöstä. HUOMAUTUS: Kun poistat Bluetooth-ominaisuuden käytöstä, yhteys kaikkiin muihin laitteisiin katkaistaan.

MOBIILILAITTEEN YHDISTÄMINEN UUDELLEEN

Kun järjestelmään kytketään virta, se yrittää muodostaa yhteyden viimeksi yhdistettynä olleeseen laitteeseen. HUOMAUTUKSIA:

• Laitteiden on oltava enintään 9 metrin etäisyydellä toisistaan, ja niiden virran tulee olla kytketty.

• Varmista, että Bluetooth-ominaisuus on otettu käyttöön mobiililaitteessa.

JÄRJESTELMÄN LAITELUETTELON TYHJENTÄMINEN

1. Pidä Bluetooth-painiketta l painettuna 10 sekunnin ajan, kunnes Bluetooth-

merkkivalo vilkkuu valkoisena kolme kertaa.

2. Poista järjestelmä mobiililaitteen Bluetooth-luettelosta.

Kaikkien laitteiden tiedot poistetaan, ja järjestelmä voidaan taas yhdistää (ks.sivu64). BLUETOOTH-YHTEYDET65

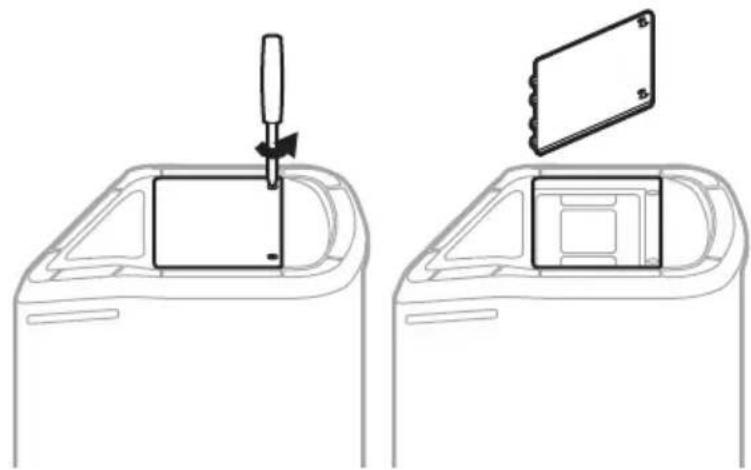

1. Katkaise järjestelmän virta painamalla virtapainiketta I ja irrota virtajohto

2. Käännä järjestelmä ylösalaisin. Löysää kahta ruuvia ja irrota pohjalevy.

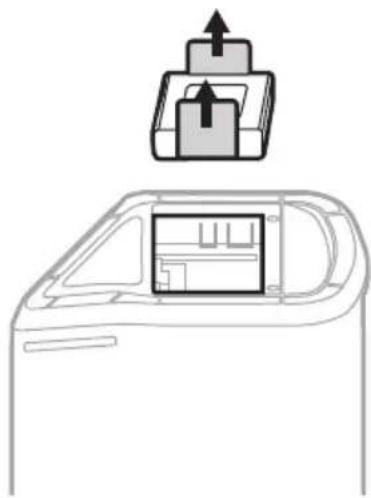

3. Poista vanha akku vetämällä kielekkeistä.HOITO JA KUNNOSSAPITO

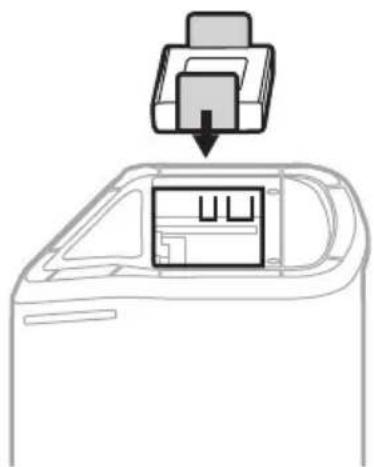

4. Aseta uusi akku paikalleen ja varmista, että liitinnastat ovat oikeassa kohdassa.

5. Aseta pohjalevy takaisin paikalleen ja kiristä ruuvit.

6. Yhdistä järjestelmä verkkovirtaan.

7. Käynnistä järjestelmä painamalla virtapainiketta I.

HUOMAUTUS: Vaihtoakku pysyy lepotilassa, kunnes järjestelmä yhdistetään verkkovirtaan ja käynnistetään.HOITO JA KUNNOSSAPITO

Voit tarkistaa ja ladata järjestelmän ohjelmistopäivitykset menemällä tietokoneella Bosen päivityssivustolle osoitteessa btu.Bose.combtu.Bose.com. Lisäohjeita on osoitteessa support.Bose.com/S1ProPlusUpdatesupport.Bose.com/S1ProPlusUpdate. HUOMAUTUS: Järjestelmän päivittämiseksi se on yhdistettävä tietokoneeseen USB-C-johdolla (ei sis. toimitukseen). Lisätietoja, ks.sivu32.

LANGATTOMAN LÄHETTIMEN PÄIVITTÄMINEN

Kun langaton lähetin työnnetään jompaankumpaan latausliitäntään, järjestelmä tarkistaa, onko saatavilla ohjelmistopäivitys. Jos on, asenna päivitys noudattamalla kanavanäyttöön tulevia ohjeita.

JÄRJESTELMÄN PUHDISTAMINEN

Pyyhi järjestelmän ulkopinta pehmeällä, kuivalla liinalla. Järjestelmän säleikön voi tarvittaessa imuroida varovasti. HUOMIO:

• ÄLÄ käytä järjestelmän lähellä mitään sumutettavia aineita.

• ÄLÄ käytä liuottimia, kemikaaleja tai puhdistusaineita, joissa on alkoholia, ammoniakkia tai hankausaineita.

• ÄLÄ päästä aukkoihin nesteitä.

• VARO, ettei aukkoihin putoa esineitä.HOITO JA KUNNOSSAPITO

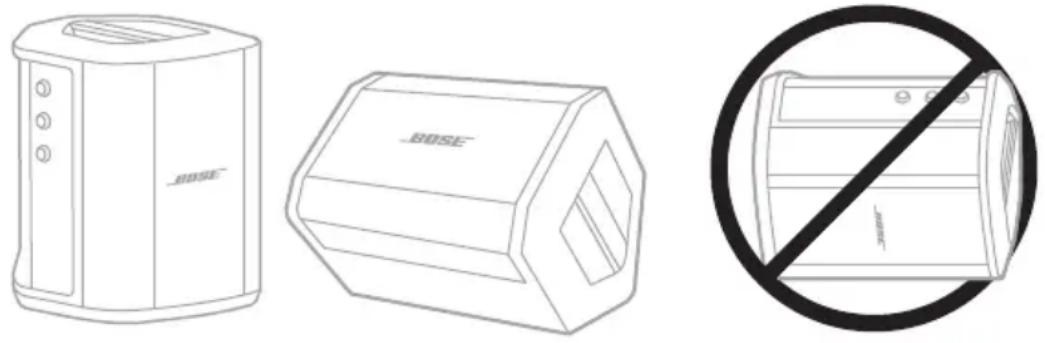

Aseta järjestelmä kuljetuksen tai varastoinnin ajaksi pystyyn tai monitoriasentoon, eikyljelleen. HUOMIO: Järjestelmän varastointi kyljellään voi vaurioittaa sitä tietyissä ympäristöolosuhteissa. HUOMAUTUS: Jos järjestelmä asetetaan säilytykseen muutamaa kuukautta pidemmäksi ajaksi, varmista, että sen akku on ladattu täyteen.

VARAOSAT JA TARVIKKEET

Varaosia ja tarvikkeita voidaan tilata Bose-asiakaspalvelusta. Käy osoitteessa support.Bose.com/S1ProPlussupport.Bose.com/S1ProPlus. RAJOITETTU TAKUU Järjestelmällä on rajoitettu takuu. Rajoitetusta takuusta on lisätietoja osoitteessa worldwide.Bose.com/Warrantyworldwide.Bose.com/Warranty. Tuotteen rekisteröimisohjeet ovat osoitteessa worldwide.Bose.com/ProductRegistrationworldwide.Bose.com/ProductRegistration. Rekisteröinnin laiminlyöminen ei vaikuta rajoitettuun takuuseen.69

Jos järjestelmän kanssa ilmenee ongelmia:

• Varmista, että järjestelmä on kytketty toimivaan pistorasiaan (ks.sivu18).

• Katkaise järjestelmän virta ja kytke se uudelleen (ks.sivu18).

• Kytke kaapelit kunnolla.

• Tarkasta tilamerkkivalot (ks.sivu57).

• Tarkista ja lataa saatavilla olevat ohjelmistopäivitykset (ks.sivu67). MUUT RATKAISUT Jos ongelma ei ratkea, katso alla olevasta taulukosta tavallisimpien ongelmien oireet ja ratkaisut. Vianmääritysohjeita, videoita ja muita resursseja on saatavilla osoitteessa support.Bose.com/S1ProPlus.support.Bose.com/S1ProPlus. Jos et löydä ratkaisua ongelmaan, ota yhteyttä Bosen asiakaspalveluun. Käy osoitteessa worldwide.Bose.com/contactworldwide.Bose.com/contact. Järjestelmä OIRE RATKAISU Järjestelmä ei käynnisty Järjestelmän akku voi olla suojaustilassa tai tyhjentynyt. Liitäjärjestelmä pistorasiaan. Kytke virtajohto toiseen pistorasiaan. Jos virtajohto on kytketty jatkojohtoon tai ylijännitesuojaan, kokeile kytkeä se suoraan pistorasiaan. Irrota virtajohto pistorasiasta ja poista järjestelmän akku (ks.sivu65). Odota 30 sekuntia, palauta akku paikalleen jatyönnä virtapistoke tukevasti pistorasiaan. Palauta järjestelmä alkutilaan (ks.sivu77). Kytke virta uudelleen.VIANMÄÄRITYS

FIN OIRE RATKAISU Tulojohdolla liitetyn soittimen tai äänilähteen ääni katkeilee tai ääntä ei kuulu Varmista, että on soitin tai äänilähde on kytketty tukevasti kanavatuloon. Lisää soittimen tai äänilähteen ja järjestelmän äänenvoimakkuutta. Varmista signaali-clip-merkkivaloista, että järjestelmä tunnistaa lähteestä tulevan äänisignaalin. Yhdistä soitin tai äänilähde toiseen vahvistimeen varmistaaksesi, että lähde toimii. Yhdistä toinen soitin tai äänilähde. Kokeile käyttää toista tulokaapelia soittimen tai äänilähteen jajärjestelmän välillä. Jos käytät kondensaattorimikrofonia, liitä se phantom- virtalähteeseen (esim. esivahvistimeen tai miksauskonsoliin) ennen sen liittämistä järjestelmään. Irrota virtajohto pistorasiasta ja poista järjestelmän akku (ks.sivu65). Odota 30 sekuntia, palauta akku paikalleen jatyönnä virtapistoke tukevasti pistorasiaan. Palauta järjestelmä alkutilaan (ks.sivu77). Järjestelmä ei muodosta yhteyttä Bluetooth- laitteeseen Laitteessa:

• Poista Bluetooth-toiminto käytöstä ja ota se sitten uudelleen käyttöön.

• Poista järjestelmä laitteen Bluetooth-luettelosta, mukaan lukien kaksoiskappaleet, joissa on merkintä LE (Low Energy). Muodosta yhteys uudelleen (ks.sivu64). Yhdistä toinen mobiililaite (ks.sivu64). Tyhjennä järjestelmän laiteluettelo (ks.sivu64). Muodosta yhteys uudelleen. Bluetooth-laitteen ääni katkeilee tai ääntä eikuulu Toista ääntä eri sovelluksesta tai musiikkipalvelusta. Siirrä mobiililaite lähemmäs järjestelmää (enintään 9 metrin päähän) ja kauemmas häiriölähteestä tai esteestä. Pysäytä muut äänen tai videokuvan suoratoistosovellukset. Varmista, että mobiililaitteesi tukee Bluetooth-yhteyksiä. Käynnistä mobiililaite uudelleen. Muodosta yhteys toiseen mobiililaitteeseen (ks.sivu64).VIANMÄÄRITYS

FIN OIRE RATKAISU Soittimen tai äänilähteen äänessä on häiriöitä Vähennä lähteen äänenvoimakkuutta. Jos äänilähteen voimakkuutta ei voi säätää, musiikkiliikkeissä on saatavilla vaimentimia. Kokeile toista lähdettä tai soitinta. Jos toistat ääntä kanavan 3 AUX-tuloon liitetystä mobiililaitteesta, varmista, ettei laitetta ole lisäksi liitetty USB POWER -liitäntään latausta varten. Se voi aiheuttaa kohinaa äänentoiston aikana. Varmista, että kanavan Expanders-asetukseksi on asetettu On, eiOff (ks.sivu75). Huminaa tai surinaa, kun järjestelmään ei ole kytketty mitään Tarkista mittarilla sen pistorasian toimivuus, johon järjestelmä on kytketty. Jos järjestelmä on kytketty jatkojohtoon, liitä se sen sijaan suoraan pistorasiaan. Kiertoa järjestelmään kytketystä mikrofonista Vähennä kanavan äänenvoimakkuutta. Suuntaa mikrofoni siten, että se ei osoita suoraan järjestelmään. Kokeile toista mikrofonia. Kokeile siirtää järjestelmä ja/tai solisti toiseen paikkaan lavalla. Siirrä järjestelmä kauemmas mikrofonista. Jos käytät lauluprosessoria, kokeile sen ohittamista selvittääksesi, aiheuttaako se kiertoefektiä. Varmista, että kanavan Expanders-asetukseksi on asetettu On, eiOff (ks.sivu75). Liiallista kohinaa ketjutettaessa useita järjestelmiä yhteen Vähennä ketjutettujen yksiköiden äänenvoimakkuutta.VIANMÄÄRITYS

FIN OIRE RATKAISU Järjestelmän akku eilataudu Vältä järjestelmän käyttöä akun latauksen aikana. Jos järjestelmä on altistunut korkealle tai matalalle lämpötilalle, anna sen palautua huonelämpötilaan ja yritä sitten ladata se uudelleen. Irrota virtajohto pistorasiasta ja poista järjestelmän akku (ks.sivu65). Kun akku tuntuu kosketettaessa viileältä, aseta se paikalleen ja yritä ladata se uudelleen. Jos käytät järjestelmää suurella äänenvoimakkuudella, kokeile äänenvoimakkuuden vähentämistä. Hyvin suurella äänenvoimakkuudella järjestelmä pysäyttää akun ja liitettyjen langattomien lähettimien akun lataamisen. Bose Music -sovellus ei toimi mobiililaitteessa Varmista, että mobiililaitteesi on yhteensopiva BoseMusic -sovelluksen kanssa ja täyttää minimijärjestelmävaatimukset. Lisätietoja on mobiililaitteen sovelluskaupassa. Poista BoseMusic -sovellus mobiililaitteesta ja asenna se uudelleen (ks.sivu16).VIANMÄÄRITYS

FIN Langaton lähetin OIRE RATKAISU Langaton lähetin ei käynnisty Lataa lähettimen akku täyteen (ks.sivu55). Kytke virta uudelleen. Palauta lähetin alkutilaan (ks. sivu77). Kytke virta uudelleen. Langaton lähetin eilataudu Järjestelmän akku voi olla suojaustilassa tai tyhjentynyt. Liitäjärjestelmä pistorasiaan. Jos lähetin on altistunut korkealle tai matalalle lämpötilalle, anna sen palautua huonelämpötilaan ja yritä sitten ladata se uudelleen. Lataa lähetin seinälaturilla tai tietokoneella (ks.sivu55). Jos käytät järjestelmää suurella äänenvoimakkuudella, kokeile äänenvoimakkuuden vähentämistä. Hyvin suurella äänenvoimakkuudella järjestelmä pysäyttää akun ja liitettyjen langattomien lähettimien akun lataamisen. Langaton lähetin ei muodosta yhteyttä järjestelmään Tarkista virran merkkivalosta, että lähettimen virta on kytketty (ks.sivu62). Tarkista yhteysmerkkivalosta, onko lähetin yhdistetty järjestelmään (ks.sivu63). Jos valo ei pala, kokeile muodostaa lähettimestä ja kanavasta laitepari uudelleen (ks.sivu37). Siirrä lähetin lähemmäs järjestelmää (enintään 6 metrin päähän) ja kauemmas häiriölähteestä tai esteestä. Varmista, että kanavan Wireless-asetukseksi on asetettu Auto, eiOff (ks.sivu42). Palauta lähetin alkutilaan (ks. sivu77). Muodosta lähettimestä ja kanavasta laitepari uudelleen (ks.sivu37).VIANMÄÄRITYS

FIN OIRE RATKAISU Langattomaan lähettimeen yhdistetyn soittimen tai äänilähteen ääni katkeilee tai ääntä ei kuulu Varmista, että lähetin on kytketty lähteeseen tukevasti. Tarkista yhteysmerkkivalosta, onko lähetin yhdistetty järjestelmään (ks.sivu63). Jos valo ei pala, katso ”Langaton lähetin ei muodosta yhteyttä järjestelmään” sivulla73. Tarkista virran merkkivalosta, että lähettimen virta on kytketty (ks.sivu62). Tarkista yhteysmerkkivalosta, että lähetintä ei ole mykistetty (ks.sivu63). Poista lähettimen mykistys tarvittaessa (ks. sivu39). Siirrä lähetin ja lähde lähemmäs järjestelmää (enintään 6 metrin päähän) ja kauemmas häiriölähteestä tai esteestä. Katso ”Tulojohdolla liitetyn soittimen tai äänilähteen ääni katkeilee tai ääntä ei kuulu” sivulla70. Palauta lähetin alkutilaan (ks. sivu77). Muodosta lähettimestä ja kanavasta laitepari uudelleen (ks.sivu37). Käynnistä lähetin, liitä se lähteeseen ja tee äänikoe. Bosen langaton mikrofoni-/ linjalähettimeen yhdistetyn lähteen ääni on epätavallisen hiljainen tai kova Varmista, että lähettimen tuloasetus on asetettu lähdettä vastaavaksi (mikrofoni- tai linjatulo). Katso ”Vaihtaminen mikrofoni- ja linjatulon välillä” sivulla40. Kanavatuloon inserttikaapelilla liitetystä lähteestä ei kuulu ääntä, kun langaton lähetin on yhdistetty Varmista, että kanavan Insert-asetukseksi on asetettu Auto, ei Off (ks.sivu41). Kohinaa tai kiertoa kanavatuloon inserttikaapelilla liitetystä efektiyksiköstä Tarkista kanavaan liitetyn langattoman lähettimen virta- jayhteysmerkkivaloista, onko lähetin käynnistetty ja yhdistetty järjestelmään (ks.sivu62 ja sivu63). Jos näin ei ole, järjestelmä käsittelee tehosteyksikköä tulona, mikä voi aiheuttaa huminaa tai kiertoa. Varmista, että kanavan Expanders-asetukseksi on asetettu On, eiOff (ks.sivu75). Mahdollinen pohjakohina voi johtua efektiyksiköstä. Huminanpoistajan voi ostaa mistä tahansa musiikkiliikkeestä.VIANMÄÄRITYS

Expanders-asetuksella määritetään, vähentääkö järjestelmä kanavan heikon taustakohinan, esimerkiksi sähköisen takaisinkytkennän, radiotaajuushäiriöiden tai ympäristön aiheuttaman kohinan, äänenvoimakkuutta. Tämän ominaisuuden voi tarvittaessa poistaa käytöstä halutuilla kanavilla.

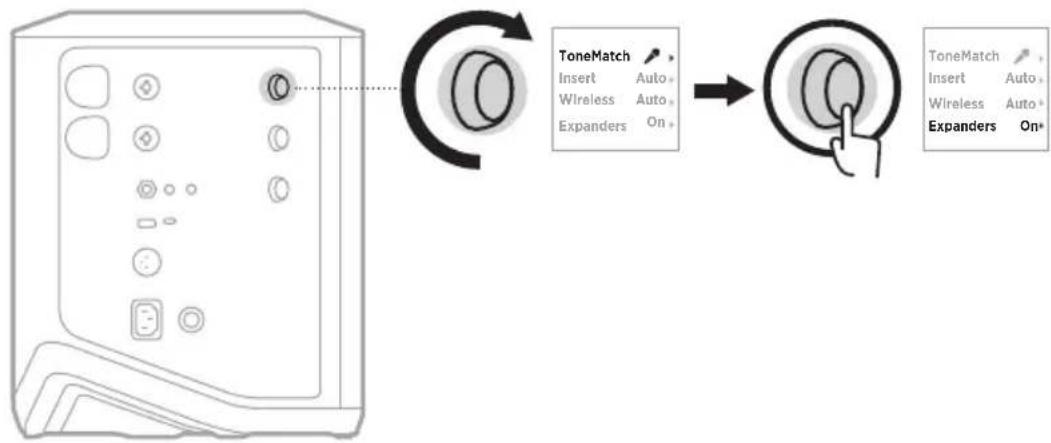

1. Pidä kanavasäädintä painettuna, kunnes kanavanäyttöön tulee lisäsäätövalikko.

2. Korosta Expanders kääntämällä kanavasäädintä ja vahvista painamalla.

3. Korosta haluamasi vaihtoehto kääntämällä kanavasäädintä ja vahvista painamalla:

• On (oletus): Ottaa käyttöön Expanders-asetuksen tällä kanavalla. Järjestelmä vähentää kanavan heikon taustakohinan äänenvoimakkuutta.

• Off: Poistaa käytöstä Expanders-asetuksen tällä kanavalla. Järjestelmä ei vähennä kanavan heikon taustakohinan äänenvoimakkuutta.

4. Pidä kanavasäädintä painettuna, kunnes lisäsäätövalikko poistuu näkyvistä.VIANMÄÄRITYS

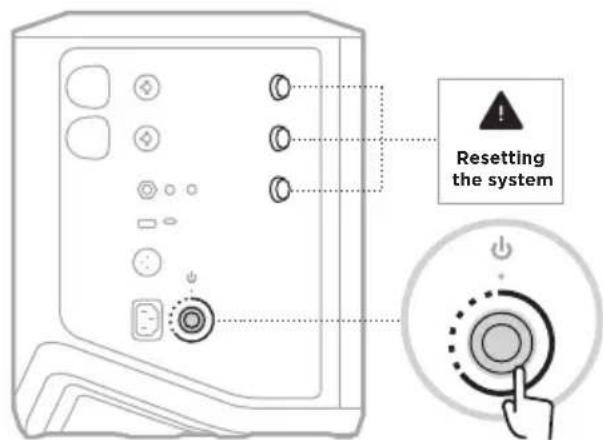

Kun järjestelmään palautetaan tehdasasetukset, kaikki kanava- ja järjestelmäasetukset, Bluetooth-yhteydet ja langattomien lähettimien yhteydet poistetaan järjestelmästä. HUOMAUTUS: Kanava- ja järjestelmäasetukset voi järjestelmän palautuksen jälkeen helposti BoseMusic -sovelluksella. Tätä varten nykyiset asetukset pitää tallentaa asetusyhdistelmäksi sovelluksessa ennen järjestelmän palauittamista alkutilaan (ks.sivu36). Kun palautus on valmis, valitse asetusyhdistelmä sovelluksessa, niin kaikki asetukset palautetaan lukuun ottamatta Bluetooth-yhteyksiä ja langattomien lähettimien yhteyksiä. Pidä virtapainiketta I painettuna 10 sekunnin ajan, kunnes virran merkkivalo sammuu ja kanavanäyttöön tulee ilmoitus. Resetting the system Järjestelmä käynnistyy uudelleen. Kun palautus on valmis, virran merkkivalo palaa valkoisena.

LANGATTOMAN LÄHETTIMEN PALAUTTAMINEN

ALKUTILAAN Kun langattomaan lähettimeen palautetaan tehdasasetukset, kaikki laiteparitiedot poistetaan. Pidä virtapainiketta I painettuna 10 sekunnin ajan, kunnes virran merkkivalo sammuu. MUTE

: “Laite on liitettävä suojamaadoituskoskettimilla varustettuun pistorasiaan”
