Tekniset ominaisuudet	Wolf Garten Liion PW 30B akkukäyttöinen pensasleikkuri, 60 cm terän pituus, 28 mm leikkauskapasiteetti, kevyt optimaaliseen käsiteltävyyteen.
Käyttö	Erinomainen pensaille ja pensaikoille, langaton käyttö vapaaseen liikkumiseen, ergonomia suunniteltu pitkäaikaiseen käyttömukavuuteen.
Huolto ja korjaus	Terien säännöllinen teroitus suositeltavaa, puhdistus jokaisen käytön jälkeen, akun ja sähköliitäntöjen tarkastus.
Turvallisuus	Varustettu turvajärjestelmällä vahinkokäynnistysten estämiseksi, teräsuoja vammojen välttämiseksi.
Yleiset tiedot	Yhteensopiva muiden Wolf Garten -puutarhatyökalujen kanssa, valmistajan takuu, voimassa olevien turvallisuusstandardien noudattaminen.

Usein kysytyt kysymykset - Liion PW 30B Wolf Garten

Kuinka lataan Wolf Garten Liion PW 30B -pensasleikkurin akun?

Ladataksesi akun, liitä toimitettu laturi akun liitäntään ja pistorasiaan. Varmista, että merkkivalo osoittaa latauksen olevan käynnissä.

Mikä on Wolf Garten Liion PW 30B:n akun kesto?

Akun kesto riippuu käytöstä, mutta yleensä se voi toimia jopa 60 minuuttia täydellä latauksella.

Kuinka puhdistan pensasleikkurin käytön jälkeen?

Käytön jälkeen irrota laite virtalähteestä ja käytä pehmeää harjaa poistamaan roskat teriltä. Vältä veden käyttöä suoraan laitteeseen.

Mitä tehdä, jos pensasleikkuri ei käynnisty?

Tarkista, että akku on täysin ladattu ja oikein asennettu. Varmista myös, että turvapainike on painettuna ennen käynnistyspainikkeen painamista.

Kuinka teroitan pensasleikkurin terät?

Käytä viilaa tai sopivaa hiomakonetta terien teroittamiseen. Varmista, että teet sen varovasti ja käytät suojakäsineitä.

Onko Wolf Garten Liion PW 30B:llä takuu?

Kyllä, tuote on yleensä katettu 2 vuoden takuulla. Tarkista tarkemmat ehdot valmistajan verkkosivuilta.

Kuinka säilytän pensasleikkurin talven aikana?

Optimaalista säilytystä varten puhdista laite, poista akku ja säilytä kuivassa ja viileässä paikassa, suojassa pakkaselta.

Voinko käyttää pensasleikkuria sateella?

Suositellaan, ettei pensasleikkuria käytetä sateella sähköiskun riskin välttämiseksi ja laitteen käyttöiän pidentämiseksi.

Kuinka säädän Wolf Garten Liion PW 30B:n leikkauspituutta?

Leikkauspituus on kiinteä tässä mallissa. Se on suunniteltu tarkkoihin leikkauksiin pensaan vakiopituudella.

Mistä voin ostaa varaosia Wolf Garten Liion PW 30B:lle?

Voit ostaa varaosia valmistajan verkkosivuilta tai valtuutetuilta jälleenmyyjiltä, jotka ovat erikoistuneet puutarhatyökaluihin.

KÄYTTÖOHJE Liion PW 30B Wolf Garten

Alkuperäinen käyttoohjekirja 30

Originale driftsanvisningen 34

Originalbruksanvisning 38

Originalí námod k obssluze 42

Taend/sluk akkuvaerktojet B C

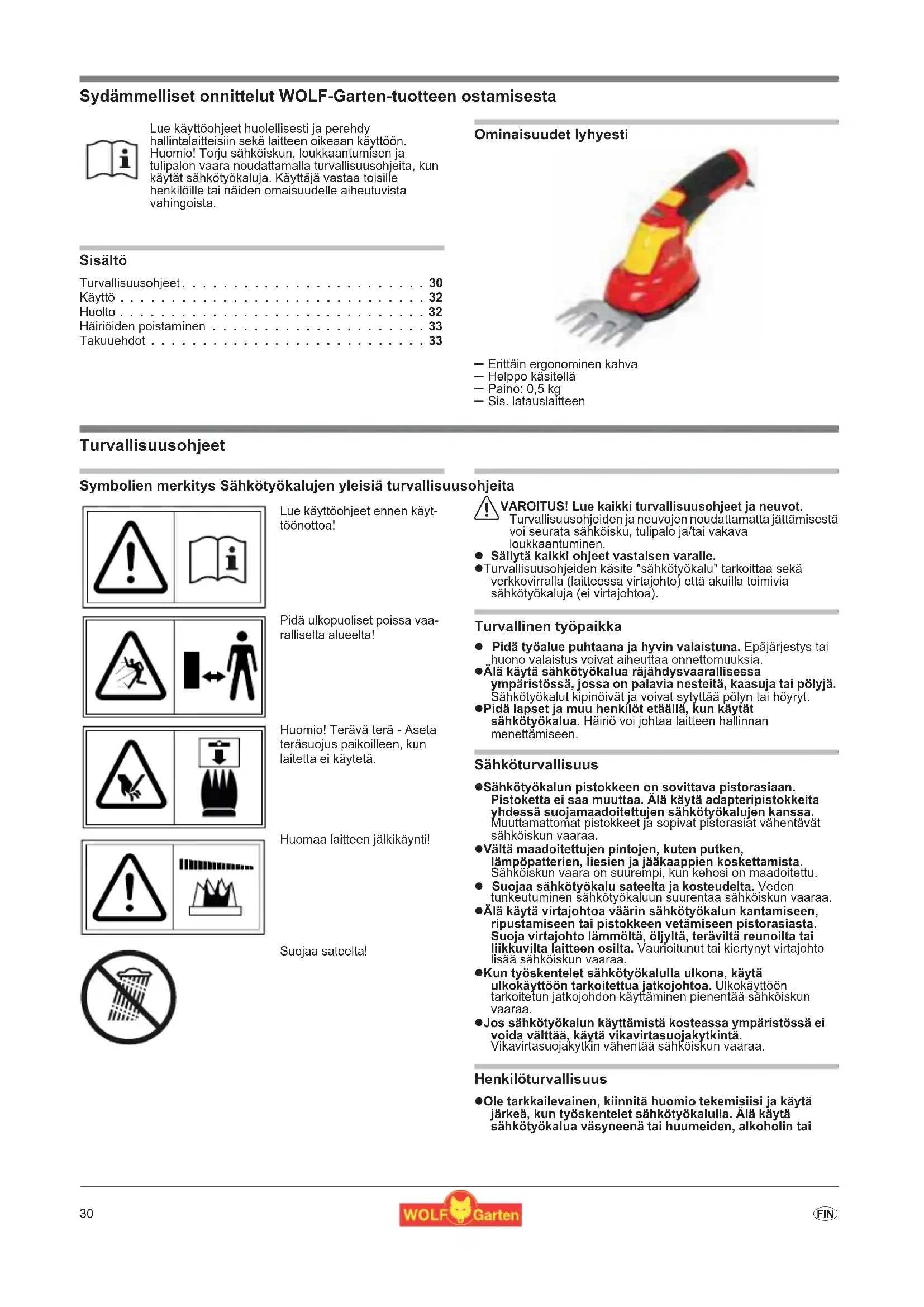

Sydammelliset onnittelut WOLF-Garten-tuotteen ostamisesta

Lue kayttoohjeet huolellisesti ja perehdy hallintalaitteisiin sekä laitteen oikeaan kayttoen. Huomio! Torju sahkoiskun, loukkaantumisen ja tulipalon vaara noudattamalla turvallisuusohjeita, kun kaytät sahkötyokaluja. Kayttaja vastaa toisille henkiloille tai naiden omaisuudelle aiheutuvista vahingoista.

Sisälto

Turvallisuusohjeet. 30

Kavtt 32

Huolto 32

Häriöden poistaminen 33

Takuuehdot 33

Ominaisuudet lyhyesti

Erittain ergonominen kahva
- Helppo käsitetälä
Paino:0,5kg
Sis. latauslaifteen

Turvallisuusohjeet

Symbolien merkitys Sähkötyökalujen yleisiä turvallisuusohjeita

Lue kayttoohjeet ennen kayttoonotto!

Pidaulkopouliset poissa vaa-ralliselta alueelta!

Huomio! Terätera-Aseta terasuojus paikoilteen, kun laitetta e kayteta.

Huomaa laitteen jalkikaynti!

Suojaa sateelta!

VAROITUS! Lue kaikki turvallisuusohjeet ja neuvot. Turvallisuusohjeiden ja nuveojen noudattamatta jattamisestao voi seurata sahkoisku, tulipalo ja/taivakava loukkaantuminen.

Sailyta kaikki ojeet vastaisen varalle.

Turvallisuusohjeiden kaseite "sahkotyokalu" tarkoittaa sekaverkovirralla (laitteessa virtajtoho) etta akuilla toimiviasahkotyokaluja (ei virtajtohoa).

Turvallinen tyopaikka

• Pida työalue puhtaana ja hyvin valaistuna. Epäjärestys tai huono valaistus voivat aiheuttaa onnettouuksia.
  Alayaktyakalua rajahdysvaarallissessa ymparistossa, jossa on palavia nesteita, kaasaunta t poljya. Sahkotokalut kipinoivat ja voivat sytytta polyn t hooryt.
  Pida lapset ja muu henkiot etaali, kun kayt sahkyokalua. Hairio voi johtaa laitteen hallinnan menettamiseen.

Sähköturvallisuus

Sahkötyokalun pistokkeen on sovittava pistorasiaan. Pistoketta ei saa muuttaa. Alä käytadapteripistokkeita yhdessa suojamaadoitettujen sahkötyokaljen kanssa. Muuttamattomat pistokkeet ja sopivat pistorasiat vahentavat sahköiskun vaaraa.
Välmpöpatterien, liesien ja jäkaappien koskettamista. Sahkoiskun vaara on suurempi, kun kehosi on maadoitettu.
- Suojaa sahkotyokalu sateelta ja kosteudelta. Veden tunkeutuminen sahkotyokaluun suurentaa sahkokiun vaaraa.
Alä kayta virtajohtoa vaärin sahkötyokalun kantamiseen, ripustamiseen tai pistokteen vetamiseen pistorasiasta. Sujoa virtajohto lammolta, oljylta, teraviltre unroilta tai likkuvilta laitteen osilva. Vauroitunut tai kiertynyt virtajohto lisaa sahköiskun vaaraa.
Kun tyoskentelet sahkotyokalulla ulkona, kayta ulkokaytto narkoitettua jatkojohtoa. Ulkokaytto n tarkoitetun jatkojohdon kayttaminen pienta sahkoiskun vaaraa.
- Jos sahköyalun kayttamista kosteassa ymparistossa ei voida valtta, kayta vikavirtasuojakytkinta. Vikavirtasuojaktykin vahentaa sahkoiskun vaaraa.

Henkiloturvallisuus

Ole tarkkailevainen, kiinnitahuomio tekemisiisi ja kaytajärkea, kun tyoskentelet sahkötyokalulla. Alä kaytāsahkötyokalua vasyneena tai huumeiden, alkoholin tai

Iäkkeiden vaikutuksen alaisena. Huomion herpaantuminen heteksi sahkötyokalua kaytettäessä voi johtaa vakavaan loukkaantumisenie.

Käytä henkliökohtaisia suojavarusteita ja aina suojalaseja. Sahkötyokalun tyypin ja käytön mukaiset suojavarusteet, kuten polynaamari, luistamattomat turvakengat, kypärä ja kuulonsuojaimet, vahentavat loukkantumisen vaaraa.
Välta kännistyminen vahingossa. Varmista,että sahkötyokalun virta on katkaistu ennen sähköverkkoon ja/tai akkuun liittämsta, nostamista tai Kantamista. Tapaturmat oval mahdollisia, jos pidat sormea virtakytkimellä, kun kannat sahkötyokalua, tai kytket sen virtransyötoön toimintaan kytkettynä.
- Poista saatotyokalut tai ruuvitalt at ennen sahkotyokalun viran kytkemista. Tyokalu tai laiteen pyorivass osassa kiinri oleva avain voi loukata.
Välta epänormaaleja asentoa. Seiso tukevasti ja huolehdi aina tasapainosta. Silloi voit hallita sähkötyokalua paremnin odottamattomissa tilanteissa.
Kayta sopivia vaatteita. Alä kayta valjia vaatteita tai koruja. Esthiusten, vaatteiden ja kasineiden joutuminen liikkuvin osin. Valjat vaatteet, korut tai pitkät hiukset voivat tartua liikkuvin osin.
- Jos polynpoisto- ja keruulaitteia voida ansentaa, tarkasta, etta ne on liitetya ji niita kaytetaan oikein. Polynimurin kayttaminen voi vahentaa polysta seuraavia vaaroja.

Sahkötyokalun kayttö ja käsittely

-Älka kuormita laitetta liikaa. Käytä tehtävään tarkoitettua sahkökalua. Sopvalla sahkötykalulla työ sujuu paremmin ja turvallsemmin
- Alä käytä sahkötyokalua, Jonka virtakytkn on vialinen. Sähkötyokalu on vaarallinen, kun virtaai ei voi kytkeä tai katkaista, ja se on korjattava.
Sailyta kayttamattomat sahkotyokalut lasten oluttumattomissa. Alä anna henkilöden kayttäa laitetta, jos he eivat hallitse sitä tai eivat ole lukeneet kaytöohjeita. Sakhotyokalut ovat vaarallisia kokemattomien henkilöden käsissä.
Hoida sahkötyokaluja huolellisesti. Tarkasta, etta liikkuvat osat toimivat moitteetomasti eivatkakertele. Tarkasta myos, onko osia rikkoutunut tai vaurioitunut niin, etta sahkötyokalu ei toimi kunnolla. Korjauta vaurioituneet osat ennen laitteen kayttoa. Monien tapaturmien syynə ovat huanosti huolletut sahkötyokalut.
- Pida leikkuutyokalut teravana ja puhtaana. Huolellisesti hoidetut, teravasarmäiset leikkuutyokalut takertelevat vahemman ja niita on helpompi ojhata.
Kayta sahkotyokalua, lisavarusteita, valineita jne. ohjeiden mukaan. Ota huomloon tyolot ja kayttotarkoltus. Sakhotyokalujen kayttaminen vaarin tarkoituksiin voi johtaa vaarallisiin tilanteisiin.

Akkutyokalun kaytto ja käsittely

• Lataa akku ainoastaan valmistajan suosittelemalla latauslaitteella 7079072.
  Virheellinen kaytö voi aiheuttaa nesteen valumisen akusta. Välta kosketusta akusta valuvaan nesteseen. Joutuessasi tahattomasti kosketuksiin akusta valuvan nesteen kanssa, huuhtele vedella. Jos nestetta joutuu silmiin, hakeudu lisäksi läkarin hoitoon. Ulos voutava akkunesti voi aiheuttaa ihon arymistä tai palovammoja.
  Laitetta ei saa avata eikä akkua poistaa. On olemassa loukkaantumis- ja tulipalovaara!

Huolto

Käytä sahkötyökalun korjaamiseen vain osaavia henkiloitä ja alkuperäisià varaosia. Siten varmistetaan sahkötyökalun turvallisuus.

Pensasleikkurien laitekohtaiset turvaohjeet

Pidä kehon osat kaukan leikkuuterastä. Älä yritä poistaa leikkattava materiaialia tai pitä siitta kiinni, kun terä liikkuu. Poista kiinni jänyt materiaiali vain, kun laitteen virta on katkaisu. Hetken tarkkaamattomuus akkusaksia kaytettäessä voj johtaa yakavaan loukkaantumseen.
Kanna akkusaksia kahvasta, kun terä seisoo. Vedä suojus paikallee ennen akkusaksien kuljettamista tai varastointia. Laitteen huolellinen käsitelly vähentä terästa aiheutuvan loukkaantumisen vaaraa.

Käytä akkusaksien kanssa terä, kun leikkaat kotipihan pensaita ja pensasaitoja.

Ruohosaksien laitekohtaiset turvaohjeet

Käytä akkusaksien kanssa terä pihanurmikon reunojen sekä pienten nurmikkoalojen hoitamiseen.
- Poista nurmikolta esimerkiki oksat, kivet langat ja muut vastaavat ennen leikkaamista.
Kayta laitetta vain paivänvalossa tai hyvässä keinovalaistuksessa.

Ruoho- ja pensasleikkurien yleisiä turvaohjeita

Oman turvallisuutesi takia alä käytä akkusaksia kompostoivan materiaalin hienontamiseen.
- Alä käytä akkusaksia yleisillä aluiella, puistoissa, urheilukentillä, katujen varsilla jne. tai maa-/metsataloudessa.
- Valitse tvökorkeus niin, etta terä ei kosketa maata.
Kaynnistlaite vasta, kun jalat ja kadet ovat riittavan etaallar terista.
Huomaa, etta tyhjentyneenkin akun jäljellä oleva lataus voi olla yaarallinen.
- Henkilöt, joilta puuttuu kokemusta tai osaamista tai fyysisesti, aisteilaan tai henkisesi vajavaiset henkilöt eivat saa kayttä laitetta muuten kuin turvallisuudesta vastaavan henkilon valvonnassa tai jos laitteen kayttö on opastetu etukateen.
Alle 16 vuoden ikaiset eivat saa kaytttaa laitetta.

Huolto

Moottori on pysaytettä ennen laitteen huoltamista ja puhdistamista.
Puhdista ja oljya tera (suositu monitoimioljy WD-40 Multifunktionsol) aina kayton jalkeen.
Peita leikkuulaite suojukella ennen kuljettamista ja varastointia.
Ainoastaan valmistaja tai taman edustaja saa suorittaa muita kuin tassä kaytöohjeessa kuvattuja huoltotoimia.

Latauslaite

• Alä liitä kosteaa latauslaitetta pistorasiaa.
  Käytä latauslaitetta vain kuiivissa tiloissa.
• Irrota virtajohto vain pistokkeesta vetamalla. Virtajohdosta vetaminen voi vauroittaa johtoa ja pistoketta, joloin sahkoturvallisuus heikkenee.
  Alä käytä latauslaitetta, Jos ulikoiset vaikutukset ovat vaurioittaneet johtoa, pistoketta tai itse laitetta. Toimita latauslaite lahimpaau houtoliikkeseen.
  Alaaavaa latauslaitetta.Toimita akku huoltoon, Jos siina on vika.
• Akkusaksia ei saa ladata kayton aikana.

Akku

Tulipalon vaara!

Alalaataa akkuja hapojen ja helposti syttyvien materiaalien lahella.
Lataa akkua vain 10-45°C lampötilassa. Anna voimakkaasti kuormitetun akun jähtya ensin.

Rajahdsvaara!

Suojaa laite kuumuudelta ja tuleta.
Ala aseta lampopatterien paalte tai jata pitkaksia aikaa voimakkaaseen auringonpaisteeseen.
Kayta laitetta vain ympariston lampotilassa -10°C ... +45°C.

Oikosulun yaara

Laitetta ei saa avata eikä akkua poistaa
Laitetta ei saa oikosulkea eikä latausholkkin saa tyontä mitään esineita.

Havita akut ymparistovstavllisesti

WOLF-Garten-akut soveltuvat erinomaisesti tekniikan uusimman tason mukaisesti verkkovirrasta rillpumattomiien sahkölaitteiden energialähteekski. Lithiumiakut ovat vaaraksi ympäristolle, jo ne havitetään kotitalousjatteiden seassa.
WOLF-Garten-akut ovat litiumioniakkuja ja siksi ongelmajatetta. Anna alan liikkeen havittaa vialiset akut.

Ymparistöystavallinen havittäminen

HUOMIO! Kaytkevottomat sahko- ja alkulaitteet eivat kuulu kotitalousjatteisiin! Ne on kerattva sahko- ja elektroniikkaromua kasittelevan direktiivn 2002/96/EY mukaisesti erikseen ja havitetav ymparistoystavallisesti ja asianmukaisesti. Ala koskaan heita paristoja ja akkuja kotitalousjatteisiin.

Käytto

Käytöajat

Huomioi paikalliset märäykset.
Kysy kayttoaikoja paikallisila jarjestysviranomaisila.

Akun lataaminen A

Huomio! Kayta latauslaitetta vain kuvissa tiloissa.

Kayta vain alkuperäista WOLF-Garten-latauslaitetta (osanro 7079072)!
Akku on ladattava ennen ensimmäista käytökertaa. Katso latausajat sivulta 125.

1. Liitä latauslaite pistorasiaan (230 V~) (1).
2. Työnnä pistoke akkusaksien latausvastakkeen. (2).
   Lataustilan nayttto (3A

Punainen LED palaa: akku latautuu.
Vihrea LED palaa: lataaminen on paattynyt.

Akun käsittelyohjeita:

Akku toimii pitkään, kun otat seuraavat seikat huomioon:
Kun akin jannite on pieni, saksien likenopeus hidastuu. Akku on ladattava talloin.
Lithium-ioniakku on ladattava ennen pitkä taukoja, esim.
enne nthalivarastointia.
Katso latausajt sivulta 125.
Lithium-ioniakun voi ladata varastilasta riippumatta, ja lataamisen voi keskeyttta milsoon hyvansa vahingoittamatta akkua (ei muisti-ilmota).
Akkujen itsepurkautuminen! Irrota latauslaitteen pistoke saksista heti, kun latauslaite on irrotetu pistorasiasta.

Virran kytkeminen/katkaiseminen B C

1. Työnnä varmistinnuppi (1) eteenpain ja paina sitä.
2. Paina virtakytkintä (2).
3. Vapauta varmistinnuppi (1).
4. Pysäytä akkusakset vapauttamalla virtakytkin (2).

Koristepuiden leikkaamisvihjeita

JK

• Valmista malline kartongista tai muusta kevyesta, surirpintaisesta materiaalista, joloin esimerkiksi pallon saa leikattua tasaisesti.
  Voit valmistaa mallineen myos muotoilemalla rimoista ja narusta K vaikkapa. pblon.

Huolto

Yleistä

luomio! Ylileikkaayat terä

Ennen huoltamista ja puhdistamista:

-Älä aktivoi virtakytkimiä (19(2).
-Alā tartu liikkuviin teriin.

Varastointi

Sailyta akkusakset lasten ulottumattomissa.
Aseta teransuojus paikalleen ennen kuljettamista ja varastointia.
Lithium-ioniakku on ladattava ennen pitkä taukoja, esim. ennen talvivarastointia.
Sailytä aktusakset kuivassa ja jaatymiseltä suojatussa paikassa.

Puhdistaminen

• Puhdista akkusakset kayton jälkeen kuivalla rievulla, taiJos laite on erittain likainen, kayta harjaa.
  Puhdista ja rasvaa vaihde kauden paattyessa (katso "Teran puhdistaminen tai vaihtaminen").
  Alä ruiskuta akkusaksia vedellä.

Teran puhdistaminen tai vaihtaminen

DEFGH

i Teräe i yleensä teroiteta, vaan se on vaihdettava.

1. Nosta salpaa (D) ja vedä jalas pois taaksepain (2).
2. Ota tera akkusaksista.
3. Voitele teran muovirengas vselinilla.
4. Puhdista vaihteen nakyva osa ja rasvaa se.
5. Kiinnitera vaihteen kanteen E
6. Tyonnä jalas niin pitkäle akkusaksin, etta se napsahtaa kiinn G H (Tera tarttu automaattisesti vaihteseen).

Häriöden poistaminen

Ongelma Mahdollinen	syy Korjaus
Terät kuumenevat	• Terä on tylsä • Vaihda terät
	• Lian suuri kitka, koska voitelu on puutteellinen • Voitele	terän muovirengas vaseliinilla
Moottori ei käy	• Akku purkautunut • Lataa akku
	• Akku viallinen • Ota yhteys WOLF-Garten -huoltoon
Ongelmia lataa akku	• Akku tai latauslaite viallinen	• Ota yhteys WOLF-Garten -huoltoon
Epätasainen känty, laite tärisee voimakkaasti	• Terä vauroitunut • Vaihda terät
Jos olet epävarma, ota yhteys WOLF-Garten-huoltoon.

Takuehdot

Takuu kattaa materiaali - ja valmistevikojen osalta varaosat ja tyon.
Takuauika ostpävästä likien: 2 vuotta. Takuu ei korvaa, jos vika on aiheutun virheilisestä käytösta tai huolosta.
Takuutapauksissa on otettava yhteys myjälikkkeeseen tai valtuutettuun huoltollikkeeseen.
