KÄYTTÖOHJE 4735 SPA SOLO

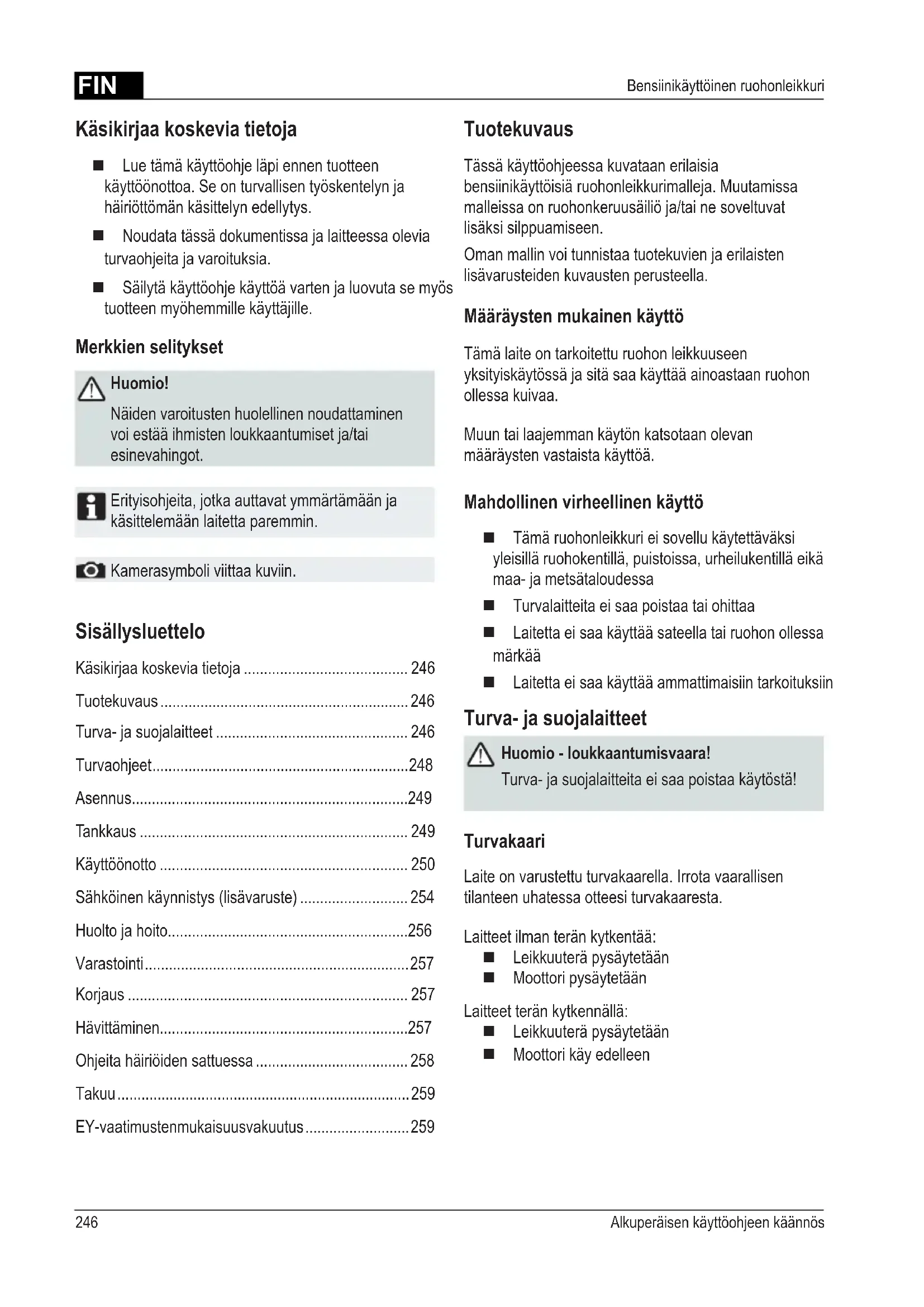

Kasikirjaa koskevia tietoja

Lue täm kayttöohje lapi ennen tuotteen kayttöönottoa. Se on turvallisen tyoskentelyn ja hairiottoman kasittelyn edellytys.
Noudata tassä dokumentissa ja laitteessa olevia turvaohjeita ja varoituksia.
Säilytä käyttoohje käyttoa varten ja luovuta se myös tuotteen myöhemmille käytäjille.

Merkkien solitykset

Huomio!

Näden varoitusten huolellinen noudattaminen voi esta ihmisten loukkaantumiset ja/tai esinevahingot.

Erityisohjeita, jotka auttav ymmartamaan ja kasittelemaan laitetta paremin.

Kamerasymboli viittaa kuviin.

Sisallysluettelo

Kasikirjaa koskevia tietoja 246
Tuotekuvaus 246
Turva- ja suojalaitteet 246
Turvaohjeet 248
Asennus. 249
Tankkaus 249
Käytöönotto 250
Sahköinen kaynnistys (lisavaruste) 254
Huolto ja hoit 256
Varastointi 257
Korjaus 257
Havittaminen. 257
Ohjeita hairioidensattuessa 258
Takuu 259
EY-vaatimustenmukaisuusvakuutus. 259

Tuotekuvaus

Tässä käyttoöhjeessa kuvataan erilaisia
bensiinikäytöisiä ruohonleikkurimalleja. Muutamissa
malleissa on ruohonkeruusäiliö ja/tai ne soveltuvat
lisäksi silppuamseen.

Oman mallin voi tunnistaa tuotekuvien ja erilaisten lisavarusteiden kuvausten perusteella.

Märäysten mukainen käytto

Tämä laite on tarkoitettu ruohon leikkuuseen
yksityiskäytössä ja sitaa saa käyttaa ainoastaan ruohon ollessa kuivaa.

Muun tai laajemman kayton katsotaan olevan märäysten vastaista kaytöa.

Mahdollinen virheellinen käytto

Tämä ruohonleikkuri ei sovellu kaytettavaksiyleisillä ruohokentillä, puistoissa, urheilukentillä eikamaa- ja metsataloudessa
Turvalaitteita ei saa poistaa tai ohittaa
Laitetta ei saa käyttaa sateella tai ruohon ollessa markaa
Laitetta ei saa käytä ammattimaisiin tarkoituksiin

Turva- ja suojalaitteet

Huomio - loukkaantumisvaara!

Turva- ja suojalaitteita ei saa poistaa kaytosta!

Turvakaari

Laite on varustetu turvakaarella. Irrota vaarallisen tilanteen uhatessa otteesi turvakaaresta.

Laitteet ilman terän kytkentäa:

Leikkuuterä pysäytetään
Moottori pysaytetaan

Laitteet terän kytkennällä:

Leikkuuterpysaytetaan
Moottori kay edelleen

Suojalappa

Suojalappaauojaa ulossinkoutuviltaosilta.

1 Käynistysnaru 9 Leikkuukorkeuden säätö*
2 Käynistys, pysäytys* 10 Terän kytkentä*
3 Pyöräveto* 11 Vario-vaihteisto*
4 Turvakaari 12 Käyttoohje
5 Ergonominen korkeudensäätö* 13 Ulostulo-osa*
6 Täytötason näytö* 14 Sulkukansi*
7 Suojalappä* 15 Silppuamislaite*
8 Ruohonkeräjä* * riippuen mallista

Laitteessa olevat symbolit

	Huomio! Käsittelyssä on noudatettava ehdodonta varovaisuutta.		Irrota ennen leikkuuterien kanssa työskentelyä sytytystulpan pistoke.
	Lue käytöohje ennen käytöönottoa! Vapauta moottori
	Vaara-alueella ei saa oleskella muita ihmisä! Kytke pyöväteöä
	Jalat ja kädet on pidettävä kaukana leikkuriterien alueelta!		Kaasun kauko-ohjaus käynnistys / pysäytys.
	Pysy etäällä vaaralliselta alueelta.

Lisäsymbolit sahkökaynistyksellä varustetuille laitteille

Huomio! Sahköiskun vaara.

Pida liitantajho t kaukana leikkuuterista.

Kytke laite aina irti verkkovirrasta ennen huoltotöitä tajos kaapeli on vaurioitunut.

Turvaohjeet

Huomio!

Laitetta saa kayttäa vain sen ollessa teknisesti moitteettomassa kunnossa!

Huomio - loukkaantumisvaara!

Turva- ja suojalaitteita ei saa poistaa kaytostä!

Huomio - tulipalon vaara!

Tankattua konetta ei saa sailyttä sellaisissa
rakennuksissa, missä bensiinihöryt voivat joutua
kosketuksiin avotulen tai kipinöiden kanssa!
Pidä moottorin, pakoputken, akkukotelon,
polttonestesällön alue vapaana leikkuujätteistä,
bensiinista ja öljystä.

Vaara-alueella ei saa oleskella muita ihmisia
Koneen käytäja tai omistaja on vastuussa muille ihmisille aiheutetuista tapaturmista tai esinevahingoista
Lapset tai muut henkilöt, jotka eivat ole tutustuneet käyttoohjeeseen, eivat saa käyttaa Iaitetta
Noudata paikallisia käytäjien vahimmäisikaa koskevia märäyksiä
Laitetta ei saa käyttaa alkoholin, huumaavien aineiden tai laakkeiden vaikutuksen alaisena
Käytä tarkoituksenmukaisia työvaatteita

Pitkiä housuja
Tukevia ja liukumattomia kenkia
Kuulosuojaimia

Työskennelles s rnteellä

pidäina hulotta,ettaseisot tukevasti paikoillasi
leikkaa ruoho aina poikittain suhteessa rinteeseen, ei koskaan ylos- tai alaspain

alä leikkaa ruohoa, jos rinne on jyrkempi kuin 20^

Työskentele vain riittävassä paivänvalossa tai keinotekoisessa valaistuksssa
Pidä vartalo, ruumiinosat ja vaatetus kaukana leikkuuterista
Noudata maakohtaisia käyttoaikoja koskevia märäyksiä
Alä jatä kayttövalmista laitetta ilman valvontaa
Leikkaa ruohoa vain teravillä leikkuuterillä
Alä koskaan käytä laitetta, jos suojalaitteet / suojaritilat ovat vaurioituneet
■ Älä koskaan käytä laitetta ilman tãysin paikoilleen asennettuja suojalaitteita (esim.: suojalappa, ruohonkeruulaitteet)
Tarkasta aina ennen käytöö, onko laitteessa vauroita ja vaihdata ennen uutta käytöö vauroituneet osat
Kytke moottori pois päältä, odota laitteen pysähtymistä ja irrota sytytystulpan pistoke

■ kun laitteen kaytto lopetetaan
■ hairiöden ilmenemisen jälkeen
ennen juuttumisen irrottamista
ennen sukosten poistamista
vieraiden esineiden kosketuksen jalkeen

Etsi ruohonleikkurissa olevat vauriot ja suorita tarpeelliset korjaukset, ennen kuin kaynnistat koneen uudelleen ja alat tyoskennellä ruohonleikkurilla.

Sytytystulpan pistoke tyonnenetaan paikoilleen ja moottori kaynnistetaan

häröiden poistamisen (katso härötaulukko) ja laitteen tarkastuksen jälkeen
laitteen puhdistamisen jälkeen

Tarkasta niitettäva alue kokonaan ja huolellisesti, poista kaikki vieraat esineet
■ Erityishuomiota on kiinnitettä vuohonleikkuria käannettäessä tai sitä vedettäessä kayttäja kohti
Alaja aja steiden yli (esim. oksat, puiden juuret)
- Poista leikattu ruoho vain moottorin ollessa pysahdyksissä

Kytke moottori/leikkuutera pois pälta, kun ylitetäan muita pintoja kuin leikattava ruohikko
Alä koskaan nosta tai kanna laitetta moottorin kaydessä
■ Alä syö tai juo tāyttaessasi bensiinia tai moottoriöljya
Alā hengita bensiinihöryjä

Asennus

Noudata oheista asennusohjetta.

Huomio!

Laitetta saa käyttaa vasta sen taydellisen asennuksen jälkeen.

Tankkaus

Ennen käytöönottoa tāytyruohonleikkuri tankata.

Varoitus - tulipalon vaara!

Bensiini ja oljy ovat erittain herkasti syttyvial!

Mukanatoimitettua moottorinvalmistajan kayttoohjetta on aina noudatettava.

Käytöaineet

	Bensiini Moottoriöljy
Laji	normaalibensiin/lyijytön	katso moottorinvalmistajanohjeet
Täytömäärä	katso moottorinvalmistajanohjeet	n. 0,6 l

Turvallisuus

Varoitus!

Alä anna moottorin koskaan käydä suljetuissa tiloissa. Myrkytysvaara!

Säilytä bensiiniä ja öljyvä vain niille tarkoitetuissa astioissa
Tayta bensiinija oljya tai tyhjenna niita vain moottorin ollessa kylma ja ulkoilmassa
Alä tayta bensiinià tai oljya moottorin kaydessa
Alä taytā tankkia liikaa (bensiini laajenee)
Alä tupakoi tankkauksen aikana
Alaa vaaa bensiinitankin korkkia moottorin kaydessa tai sen ollessa kuuma.
Vaihda vauroitunut tankki tai tankin korkki uusiin
Sulje tankin korkki aina tiukasti
Jos bensiina on paassyt valumaan ulos:

Alä kaynnista moottoria
Välta kännistysrityksiä
Puhdistalaiite

Jos moottorioljya on paassyt valumaan ulos:

Alä kaynnista moottoria
Ime ulosvalunut moottorioljy pois oljya sitovalla aineella tai rattla ja havita se asianmukaisesti

Puhdistalaite

Jäteöljyä ei saa:

panna roskiin
kaataa viemärin, jatekaivoon tai maahan

Suosittelemme jateoljyn viemistä suljetussa astiassakerratyskeskukseen tai asiakspalveluun.

Bensiin täytö

1. Kierrä tankin korkki auki, aseta se puhtaalle alustalle.
2. Täytä bensiinä suppilon avulla.
3. Sulje tankin taytöaukko tiiviisti ja puhdista se.

Moottoriöljyn taytö

1. Kierra oljyntaytokansi auki, aseta se puhtaalle alustalle.
2. Täytä öljyä suppilon avulla.
3. Sulje oljyn tayttouukko tiiviisti ja puhdista se.

Käytöönotto

Huomio!

Jos leikkuuterissä tai kiinnitsosissa on irrallisia, vauroituneita tai kuluneita kohtia, laitetta ei saa käyttaa.

Suorita aine ennen käyttoönottoa silmämärainen tarkastus.

Kamerasymboli seuraavilla sivuilla viittaa kuviin, sivu 4-7.

Leikkuukorkeuden saatö

Huomio - loukkaantumisvaara!

Säadä leikkuukorkeutta vain moottorin ollessa kytkettynä pois pälta ja leikkuuterän ollessa pysahdyksissä.

Säddä aina kaikki pyörät samalle leikkuukorkeudelle.
Leikkuukorkeuden saat o rippuu mallista.

Keskussaatö (1)

1. Pida keskuskorkeuden saadon painiketta painettuna (1).

Paina lyhyempaa ruohoa varten keskuskorkeuden saadon kasikahvaa alaspain (2)
Vedä pitempaä ruohoa varten keskuskorkeudensäadön kaskahvaa ylospain (2)
Keskuskorkeuden saadön taso naytetaan (3)

1. Vapauta painike halutussa leikkuukorkeudessa.

Akselisaatotai keskussaatto (2,3)

1. Paina lukituksen avausvipu sivulle ja pidä se siinä.
2. Työnnävipua vasemmalle tai oikealle haluttuun leikkuukorkeuteen.
3. Anna vivun lukittua paikoilleen.
4. Kiinnitä huomiota kaikkien pyörien samaan lukitusasentoon.

Yksittäispyöra-pikasaatotai akselisaat (c)

1. Paina lukituksen avausvipu sivulle ja pidä se siinä.
2. Työnnävipua vasemmalle tai oikealle haluttuun leikkuukorkeuteen.
3. Anna vivun lukittua paikoilleen.
4. Kiinnitä huomiota kaikkien pyörien samaan lukitusasentoon.

Yksittäispyöräsäto (1)

1. Avaa pyoraruvi.
2. Työnnä pyöräruuvi halutun leikkuukorkeuden aukkoon.
3. Kiristä pyöräruuvi.
4. Kiinnitä huomiota kaikkien pyörien samaan aukkoasentoon.

1. Aseta molemmat peukalot aktelin päähin.
2. Aseta sormet leikkurin rungon alle.
3. Veda akteli molemmilla peukaloilla senhetkisesta leikkuukorkeuden urasta.
4. Vedä akteli molemmilla peukaloilla leikkuukorkeuden halutun uran eteen ja anna sen lukittua paikoilleen.
5. Kiinnitä huomiota kaikkien pyörien samaan lukitusasentoon.

Ruohonleikkuu ruohonkeruusäiliön kanssa

Huomio - loukkaantumisvaara!

Irrota ruohonkeruusäiliä ja asenna se paikoilteen vain moottorin ollessa kytkettnä pois pälta ja leikkuuterien ollessa pysahdyksissä.

1. Nosta suojalappaa ja ripusta ruohonkeruusailio pidikkeisiin (8).

Täytötason nayttö

Täytötason näytö painuu ilmavirran vaikutuksesta ruohonleikkuun aikana ylöspän (rha).

Kun ruohonkeruusäiliö on taynnä, tayttölason naytto on sailiöllä (c b). Ruohonkeruusäiliö taytyt hyjentaa.

Ruohonkeruusäillönt tyhjennys

1. Nosta suojalappaa.
2. Poista ruohonkeruusäiliö pidikkeistä ja irrota se vetämälla taaksepän (C).
3. Tyhjennä ruohonkeruusaillio.
4. Nosta suojalappaa ja ripusta ruohonkeruusailiokakaisin pidikkeisiin (8).

Ruohonleikkuu ilman ruohonkeräyssäiliöta

Huomio!

Leikkaa ruohoa ilman ruhonkeräyssäillöta vain, jos suojalapän käantöjousi toimii.

Suojalappä pidetaan jousivoiman avulla ruohonleikkurin rungolla. Leikattu ruoho heitetaa n siten taaksepain.

Silppuaminen silppuamislaitteella (lisävaruste)

Silputessa leikattua ruhooa ei keratä, vaan se jäa ruhooon. Silppu suojaa maata kuivumiselta ja luovuttaa siihen ravinteita.

Parhaat tulokset saavutetaan, kun ruohoa leikataan sānnollisesti n. 2 cm verran. Vain nuori ruoho, jonka lehtikudos on pehmeä, matānee nopeasti.

Ruohon korkeus ennen silppuamista: korkeintaan 8 cm
Ruohon korkeus silppuamisen jälleen: vahintään 4 cm

Mukauta askelnopeus silppuamiseen, alä kavele lian nopeasti.

Silppuamislaitteen asettaminen paikoilleen

Huomio - loukkaantumisvaara!

Aseta silppuamislaite paikoilleen tai poista se vain moottorin ollessa kytkettynä pois pälta ja leikkuuterien ollessa pysahdyksissä.

1. Irrota ruohonkeruusäiliö (
2. Nosta suojalappaa ja aseta silppuamislaite ulostulokanavaan (C). Sen taytyu lukittua paikoilleen.

Jos silppuamislaite ei lukitu, se ja leikkuuterä voivat vaurioitua.

Silppuamislaitteen poistaminen

1. Nosta suojalappaa.
2. Avaa silppuamislaitteen lukitus (10/1).
3. Vedä silppuamislaite ulos (10/2).

Ruohonleikkuu sivuttaisella ulostulolla (lisävaruste)

Huomio - loukkaantumisvaara!

Irrota sivuttainen ulostulo ja asenna se paikoilteen vain moottorin ollessa kytketynä pois pälta ja leikkuuterien ollessa pysahdyksissä.

Sivuttaisen ulostulon asettaminen paikoilleen

1. Poista ruohonkeruusäiliö ja aseta silppuamislaite paikoilteen.
2. Kännä sivuttaisen ulostulon suojus ylos ja pidä siità kiinni (1/1).
3. Aseta sivuttainen ulostulokanava paikoilleen (1/2).
4. Sulje suojus hitaasti.

Suojus varmistaa, etta sivuttainen ulostulokanava ei putoa.

Sivuttaisen ulostulon poistaminen

1. Käannä sivuttaisen ulostulon suojus ylos ja pidä siitä kiinni (C1/1).
2. Poista sivuttainen ulostulo ja sulje suojus (13/2).

Kahvan korkeuden säätö (lisävaruste)

Painikesaatö

1. Pida molempia painikkeita yläkaressa painettuina ja säädä haluttu asento (2/1).
2. Vapauta painikkeet, ja yläkaari lukittuu paikoilleen.

Pidikkeiden saatö

1. Pidä kaaresta kiinni ja avaa molemmat pidikkeet (2/2).
2. Vie kaari haluttuun asentoon
3. Sulje pidikkeet.

Moottorin käynistäminen

Huomio - myrkytysvaara!

Ala anna moottorin koskaan kayda suljetuissa tiloissa.

Huomio - loukkaantumisvaara!

Alä kallista laitetta käynnistettäessä.

• Käynistä moottori vain, kun terä on asennettu (tera toimii vastapainona)
• ALÄ käytä rikastinta tai sytytyspainiketta kaynnistäessäsi käyttolampiman moottorin
• Alä muuta moottorin saïdinasetuksia

■ Alä kaynnista laitetta,Jos ulostulokanavaa ei ole suojattu yhdellä seuraavista osista:

Ruohonkeruusailio
Suojalappa
Silppuamislaite

Paina käynnistyskytkintä erityisen varovasti, valmistajan ohjeita noudattaen
Varmista jalkojen riittavə etaisyys leikkuuteriin
Käynnistä laite lyhyemmälä ruoholla

Asemamerkit laitteessa:

Rikastin* Päälle Pois	N I I I
Kaasun kauko-ohjaus* Käynnistys Pysäytys
Kaasun kauko-ohjaus rikastimella*	N I N
Vario-vaihteisto* Nopeasti Hitaasti	□ □ □ □
Terän kytkentä* Päälle Pois

* riippuen mallista

Manuaalinen käynistys

ilman kaasun kauko-ohjausta, rikastimella

Rikastin

Paalle

Pois

1. Aseta rikastin asentoon 1 (13/1).
2. Vedā turvakaarta yläkaareen pain ja pidä siita kiinni (17) - Turvakaari ei lukitu paikoilleen.
3. Vedä käynistysnaru ripeasti ulospain ja anna sen sitten taas hitaasti kelautua takaisin (18).
4. Aseta rikastin moottorin lampiämisen jälkeen (n. 15-20 sekuntia) asentoon 2 (3/2).

Moottorissa on vakiokaasusaatö.

Käntinopeuden saatö ei ole mahdollista.

ilman kaasun kauko-ohjausta, sytytyspainikkeella (16)

1. Paina sytytyspainiketta 3 kertaa, n. 2 sekunnin valein (6). Jos lampötila on alle 10^ , paina sytytyspainiketta 5 kertaa.
2. Vedā turvakaarta yläkaareen pain ja pidä siita kiinni (C17) - Turvakaari ei lukitu paikoilleen.
3. Vedä käynnistysnaru ripeasti ulospain ja anna sen sitten taas hitaasti kelautua takaisin (18).

Moottorissa on vakiokaasusaatö.

Käntinopeuden säätö ei ole mahdollista.

ilman kaasun kauko-ohjausta, ilman sytytyspainiketta/rikastinta

1. Vedā turvakaarta yläkaareen pain ja pidä siita kiinni (C17) - Turvakaari ei lukitu paikoilleen.
2. Vedä käynnistysnaru ripeasti ulospain ja anna sen sitten taas hitaasti kelautua takaisin (c18).
3. Vedā turvakaarta yläkaareen pain ja pidä siita kiinni (C17) - Turvakaari ei lukitu paikoilleen.
4. Vedä käynnistysnaru ripeasti ulospain ja anna sen sitten taas hitaasti kelautua takaisin (c18).

Moottorissa on vakiokaasusaatö.

Käntinopeuden saatö ei ole mahdollista.

kaasun kauko-ohjauksella, rikastimella

Kaasun

kauko-ohjaus

rikastimella

1. Aseta kaasuvipu asentoon

1. Vedā turvakaarta yläkaareen pain ja pidä siitta kiinni (7) - Turvakaari ei lukitu paikoilleen.
2. Vedä käynistysnarua ripeästi ulospain ja anna sen sitten taas hitaasti kelautua takaisin (18).
3. Aseta moottorin lampiämisen jälkeen (n. 15-20 sekuntia) kaasuvipu asentoon valillä ja (4/2).

kaasun kauko-ohjauksella, ilman sytytyspainiketta/rikastinta

Kaasun

kauko-ohjaus

Kännistys Pysäytys

1. Aseta kaasuvipu asentoon 20/1).
2. Vedā turvakaarta yläkaareen pän ja pidä siitä kiinni (7) - Turvakaari ei lukitu paikoilleen.
3. Vedä käynnistysnaru a ripeästi ulospain ja anna sennitten taas hitaasti kelautua takaisin (18).
4. Aseta moottorin lampiämisen jälkeen (n. 15-20

sekuntia) kaasuvipu asentoon valillaa

(60).

ilman kaasun kauko-ohjausta, ilman sytytyspainiketta/rikastinta

Moottorissa on vakiokaasusaatö.

Käntinopeuden saatö ei ole mahdollista.

kaasun kauko-ohjauksella, sytytyspainikkeella (16)

Kaasun

kauko-ohjaus

Kännistys Pysäytys

1. Aseta kaasuvipu asentoon (204)
2. Paina sytytyspainiketta 3 kertaa, n. 2 sekunnin valein (6). Jos lampotila on alle 10^ , paina sytytyspainiketta 5 kertaa.
3. Vedā turvakaarta yläkaareen pän ja pidä siitta kiinni (17) - Turvakaari ei lukitu paikoilleen.
4. Vedä käynistysnaru a ripeästi ulospän ja anna sennitten taas hitaasti kelautua takaisin (18).
5. Heti kun moottori kay, aseta kaasuvipu halutulle kayntinopeudelle asentoon valillä ja (20).

Sähkökaynnistys ilman sytytyspainiketta/rikastinta (15)

1. Aseta kaasuvipu asentoon "KÄYNNISTYS" (205/1).
2. Vedā turvakaarta yläkaareen pain ja pidä siita kiinni (67) - Turvakaari ei lukitu paikoilleen.
3. Kännä virta-avain virtalukossa kokonaan oikealle (9).
4. Heti kun moottori käy, vapauta virta-avain (siirtyy takaisin asentoon "0").
5. Aseta kaasuvipu haluttua moottorin kayntinopeutta vastaavasti asentoon valillä (15/2)

Sahköinen käynistys (lisävaruste)

Sahköinen käynistys sytytyspainikkeella (6)

1. Aseta kaasuvipu asentoon "KAYNNISTYS" (101).
2. Paina sytytyspainiketta 3 kertaa, n. 2 sekunnin valein (6). Jos lampotila on alle 10^ , paina sytytyspainiketta 5 kertaa.
3. Vedā turvakaarta yläkaareen pain ja pidä siita kiinni (17) - Turvakaari ei lukitu paikoilleen.
4. Kännä virta-avain virtalukossa kokonaan oikealle (c9).
5. Heti kun moottori käy, vapauta virta-avain (siiryy takaisin asentoon "0").
6. Aseta kaasuvipu haluttua moottorin kayntinopeutta vastaavasti asentoon valillä ja (15/2)

Terän kytkenta (lisävaruste)

Terän kytkentä

Paalle

Terän kytkennän avulla voidaan leikkuutera kytkea paallee ja.POIS paaltmoottorin kaydessa edelleen.

Leikkuuterän kytkenta paälle

1. Vedā turvakaarta yläkaareen paän ja pidä siitä kiinni (C97) - Turvakaari ei lukitu paikoilleen.
2. Työnnö kytkinvipua itsestäsi poispän ( 1) - Leikkuuterä kytkeytyy paälle.

Leikkuuterän kytkentä pois pälta.

1. Vapautaturvakaari (25).

-Leikkuuterä kytkeytyy pois paalta.
- Kytkinvipu siirtyy lepoasentoon (21/2).

Moottorin sammuttaminen

Laite ilman terän kytkentäa

1. Aseta kaasuvipu asentoon (20/2)
2. Vapauta turvakaari (25). -Moottori kytskytyy pois päältä.

Huomio,vakavien viiltohaavojen vaara! Moottori voj jalkikayda.Varmista poiskytkennan jalkeen,ettmoottori on pysahtynyt.

Laite terän kytkennällä

Terän kytkenta Paalle Pois

1. Vapautaturvakaari (3).
2. Aseta kaasuvipu asentoon (-20/2) - Moottori kytkeytyy pois paalta.

Huomio, vakavien viiltohaavojen vaara! Moottori voi jalkikayda. Varmista poiskytkennan jalkeen, etta moottori on pysahtynyt.

Pyöraveto (lisävaruste) (2)

Huomio!

Kytke vaihteisto paalle vain moottorin kaydessa.

Pyördon kytkeminen pälle

1. Paina vaihteison kytkentäkaarta yläkaarta vasten ja pidä siitä kiinni (62) - Vaihteison kytkentäkaari ei lukitu paikoilleen.
2. Pyoraveto kytkeytyy paalle.

Pyörävedon kytkeminen pois päältä

1. Vapauta vaihteiston kytkentakaari (24). - Pyoraveto kytkeytyy pois pälta.

Vario-vaihteisto (Speed Control) (lisavaruste)

Vario-vaihteisto Nopeasti Hitaasti

Vario-vaihteison avulla voidaan ruohonleikkurin
ajonopeutta sātāa portaattomasti.

Huomio!

Käytävipua vain moottorin käydessä.
Kytkentälman moottoria voivaurioittaa
käytömekanismia.

Suurempaa nopeutta varten veda vipua (23) suuntaan 3/2

■ Pienempää nopeutta varten vedävipua (23) suuntaan (3/1)

Mukauta ajonopeus aina vallitseviin maanpinnan ja ruohon ominaisuksiin.

Huolto ja hoit

Huomio - loukkaantumisvaara!

• Ennen kaikkia huolto- ja hoitotoöitä on moottori aina kytkettävä pois paälä ja sytytystulpan pistoke irrotettava.
• Moottori voi jalkikayda. Varmista poiskytkennan jälkeen, etta moottori on pysahtynyt.
  Leikkuuterään kohdistuvissa huolto- ja hoitotoissä on aina kaytettävtyokasineita!

Tarkasta sānnöllisesti ruohonkeruulaitteen toiminta ja sen kuluminen
Puhdista laite aina kayton jalkeen
Alä suihkuta laitetta vedellä Sisaanpaassyt vesi voj johtaa hairioihin (sytytysjarjestelmä, kaasutin)
Tarkasta saannollisesti, onko leikkuuterissa vaurioita
Vaihda aina vialiset aanenvaimentimet

Ruohonleikkurin kallistaminen

Riippuen moottorin valmistajasta, taytyy:

kaasuttajan/ilmansuodattimen osoittaa ylospain (6)
sytytystulpan osoittaa yloopa 27

Noudata moottorin valmistajan käytöohjetta!

Leikkuuterien hiominen/VAihto

Tylsät tai vauroituneet leikkuuterät saa teroittaa/ uusia vain huoltopisteessä tai valtuutetussa ammattikorjaamossa
■ Hiotut leikkuuterät tätytyy tasapainottaa

Huomio!

Tasapainottamattomat terat aiheuttavat voimakasta tärinä ja vaurioittavat ruohonleikkuria.

Käynistysakun lataus (lisävaruste)

Käynistysakku on huoltovapaa ja se latautuu normalaisti ruohonleikkurin kautta.

Erityistapauksissa on käytäjän ladattava akku:

Ennen ruohonleikkurin ensimmäista käytöönottoa
Jos akku on tyhjentynyt, ennen talven tuloa tai pitempien seisokkien jälkeen (> 6 kuukautta)

Lataaminen:

1. Ota laturi akkukotelosta.
2. Irrota akun kaapeli moottorin kaepelista ( 138).
3. Yhdistä akun kaapeli laturin kaapeliin ( 29).
4. Yhdistä latur verkkovirtaan. Verkkovirran jannitteen tayty olla sama kuin laturin kayttjannite.

Latausaika on n. 36 tuntia.
Käytä vain mukanatoimitettua alkuperäisaturia.

Huomio!

Lataa käynistysakku vain kuivassa, hyvin tuuletetussa tilassa.
- Alä käytä ruohonleikkuria lataamisen aikana.

Moottorin huolto

Moottorioljyn vaihto

1. Aseta oljyn talteenottoa varten valmiiksi tahan sopiva astia.
2. Anna öljyn valu a tysin ulos öljyntäytöaukon kautta tai ime se ulos.

Huolehdi kaytetyn oljyn asianmukaisesta jatehuollosta!

Suosittelemme jäteöljyn viemistä suljetussa astiassa kierratyskesukkseen tai asiakaspalveluun.

Jäteöljyä ei saa

panna roskiin
kaataa viemärin tai jätekaivoon
kaataa maahan

IImansuodattimen vaihto

Noudata moottorin valmistajan ohjeita.

Sytytystulpan vaihto

Noudata moottorin valmistajan ohjeita.

Pyöräveto (lisävaruste)

Bowden-vajerin saatö

Jos pyöravetoa ei moottorin käydessä enää voi kytkeä paälle tai pälta- pois, taytyy vastaava Bowden-vajeri saatä.

Huomio!

Säadä Bowden-vajeri vain moottorin ollessa kytkettynä pois paälta.

1. Kaannaa saatooasa Bowden-valjerissa nuolen suuntaan (30).
2. Säädon tarkistamista varten käynnistä moottori ja kytke pyöraveto paälle.
3. Jos pyöraveto ei vieläkan toimi, taytyruohonleikkuri vieda huoltopisteeseen taivaltuutettuun ammattikorjaamoon.

Käytöpyörän rasvaus

Suihkuta vaihteistoakselissa oleva kayttöpyörä silloin tällöin ruiskuöljyllä

Pyöredon vaihteisto on huoltovapaa.

Varastointi

Huomio -rajahdysvaara!

Alä varastoi laitetta avotulen tai kuumien esineiden laheisyyteen.

Anna moottorin jaahtyä

Kännä tilan saastämiseksi yläkaari alas (31, 32)

Varastoi laite kuivassa paikassa ja lasten ja asiattomien henkilöiden ulottumattomissa
Varastoi käynistysakku niin, etta se ei jaädy
Lataa käynistysakku uudelleen silloin tällöin
Tyhjennabensiinitankki
Irrrota sytytystulpan pistoke

Korjaus

Korjaustöitä savat tehdä vain huoltopisteet ja valtuutetut ammattikorjaamot.

Havittäminen

Käytösta poistettuja laitteita, paristoja tai akkuja ei saa havittä kotitalousjatteiden mukana!

Pakkaus, laite ja lisävarusteet on valmistetu
kierrätyskelpoisista materiaaleista ja ne on havitettvä
märäysten mukaisesti.

Ohjeita Häiriöiden sattuessa

Huomio!

Teraa ja moottoriakselia ei saa suoristaa.

Häiriö Ratkaisu
Moofteri ei käynisty · Täytä	bensiiniä · Aseta kaasuvipu asentoon "Käynistys" · Kytke rikastin pälle · Paina moottorikytkimen kaarikhvaa yläkaareen pän · Tarkasta sytytystulpat, vaihda tarvittaessa · Puhdista ilmansuodatin · Pyörätä niittoteriä vapaasti · Lataa käynistysakku · Käynistä jo leikatulla nurmikolla
Moofterin teho laskee · Korjaa leikkuukorkeus	Hio/VAIHDA niittoterät · Puhdista ulostulokanava/runko · Puhdista ilmansuodatin · Vähennä työskentelynopeutta
Epäpuhdas leikkuutulos · Hio/VAIHDA niittoterät · Korjaa leikkuukorkeus	Hio/VAIHDA niittoterät · Korjaa leikkuukorkeus
Ruohonkeruusäiliö ei täytä riittävästi	· Korjaa leikkuukorkeus · Anna ruohon kuivua · Hio/VAIHDA niittoterät · Puhdista ruohonkeruusäiliö rtilä · Puhdista ulostulokanava/runko
Pyöräveto ei toimi · Sääddä	Bowden-vaijeri · Kiilahihna vialinen · Ota yhteyttä asiakspalvelun huoltokorjaamoon · Likaa pyörävedossa, poista hammashihna ja vaihteisto · Suihkuta vapaasti pyörivät osat (käytöpyörä vaihteistoaksellila) öljyllä
Pyörät eivät pyörivi vaihteiston ollessa pällekytkettynä	· Kiristä pyörän ruuvit · Pyöränapa vialinen · Kiilahihna vialinen · Ota yhteyttä asiakspalvelun huoltokorjaamoon
Laite tärise epätavallisen voimakkaasti	· Tarkasta niittoterät

Jos ilmenneitä Häiriöittä ei lóydy tastä taulukosta tai jos et osaa itse korjata niitä, ota yhteyttä vastaavaan asiakspalveluumme.

Ammattitaitoinen tarkastus on aina tarpeen, jos:

jos on ajetu esteeseen
moottori yhtakkia pysahtyy
vaihteisto on vauroitunut
kiilahihna on vauroitunut
jos tera on taipunut
moottoriakseli on taipunut

EY-vaatimustemmukaisuusvakuutus

katso asennusohje

Takuu

Laitteessa mahdollisesti esiintyvat materiaali- tai valmistusvirheet korjataan lakisaateisen takuun voimassaoloaikana valmistajan parhaaksi katsomalla技术水平 joko korjaamalla tai toimittamalla asiakkaalle varasa. Takuun voimassaoloaika maaraytylaitteen ostomaan lakien mukaisesti.

Valmistajan myontämä takuu patee vain seuraavien edellytysten tayttyessa:

Takuu raukeaa seuraavissa tapauksissa:

Laitetta kaytetaan asianmukaisesti
Käyttohjetta noudatetaan
Laitteessa käytetän alkuperäisiä varaosia

Laitetta on yritetty korjata
Laitteeseen on tehty teknisä muutoksia
Laitetta on kaytetty märäysten tai ohjeiden vastaisella tavalla (esim. kaupalliseen tai kunnallistekniseen tarkoitukseen)

Takuu ei koske:

Maalivaurioita, jotka johtuvat normalaista kulumisesta
■ Kuluvia osia, jotka on merkitty varaosakaavioon kehyksellä XXXXX (X)

Polttomoottoreita - Niitta koskevat kulloinkin kyseessä olevan moottorinalmistajan erilliset takuumaäraykset

Ota takuutapauksessa yhteyttä jalleenmyyjaan tai lahimpaaan valtuutettuun huoltolikkeeseen ja esita tamä takuutodistus ja myntykuitti. Valmistajan myontämä takuu ei rajoita ostajan lakisaateisiä takuuvaatmuksia.

Käsiraamat

Uhendage taas sutekuunla juhe ja kavitage mootor

parast rikke korvaldamist (vt rikete tabel) ja masina kontrollimist
parast masina puhastamist

Löiketera kinni pokkamiseks

Tähelepanu - raskete löikevigastuste oht!

Tasshammasratta määrimine

Maärige tasshammasratas veetaval völlil aeg-ajalt pritsitava öliga kokku

Išjunktie peilio sankaba

1. Paleiskite apsaugini langeli (13).

2. Peilio sankaba ijsungiama.

3. Sankabos svirtis atsoka laukimo padeti (21/2).

Isjunkite varikli

Prietaaisi be peilio sankabos

1. Nustatykite kuro svirtelej padeti 20
2. Paleiskite apsaugini langeli ( 25). - Variklis issijungia.
