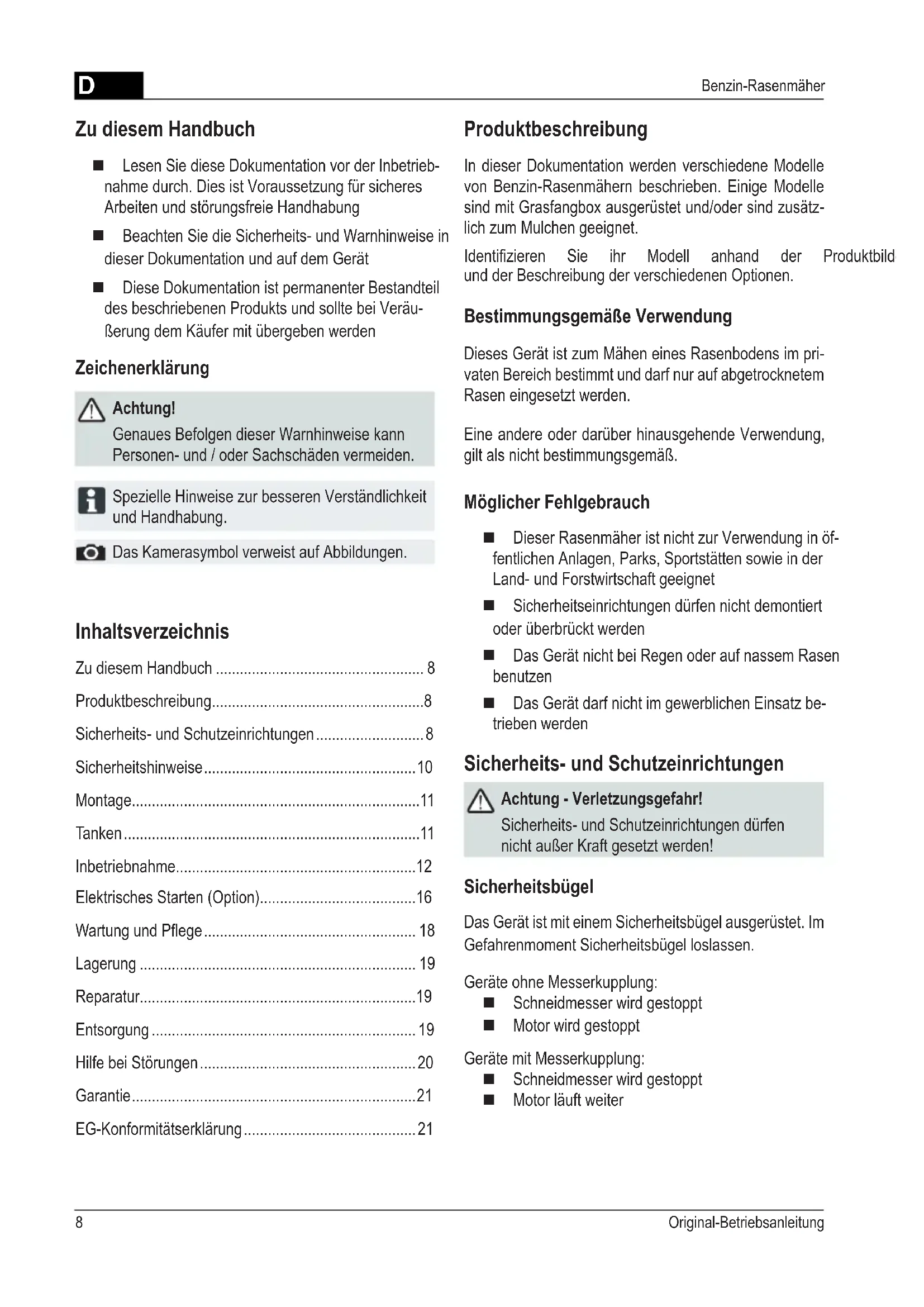

BEDIENUNGSANLEITUNG 4735 SPA SOLO

■ Lesen Sie diese Dokumentation vor der Inbetriebnahme durch. Dies ist Voraussetzung fur sicheres Arbeits und störungsfreie Handhabung
■ Beachten Sie die Sicherheits- und Warnhinweise in dieser Dokumentation und auf dem Gerät
These Dokumentation ist permanenter Bestandteil des beschriebenen Produkts und sollen bei Veräußerung dem Käufer mit übergeben werden

Zeichenerklarung

Achtung!

Genaues Befolgen dieser Warnhinweise kann Personen- und / oder Sachschemen vermeiden.

Spezielle Hinweise zur betteren Verständlichkeit und Handhabung.

Das Kamerasymbol verweist auf Abbildungen.

Inhaltsverzeichnis

Zudiesenem Handbuch 8
Produktbeschreibung 8
Sicherheits- und Schutzeinrichtungen 8
Sicherheitshinweise 10
Montage. 11
Tanken 11
Inbetriebnahme 12
Elektrisches Starten (Option). 16
Wartung und Pflege 18
Lagerung 19
Reparatur. 19
Entsorgung 19
Hilfe bei Störungen 20
Garantie 21
EG-Konformitätserklarung 21

Produktbeschreibung

In dieser Dokumentation werden verschiedene Modelle von Benzin-Rasenmähern beschreiben. Einige Modelle sind mit Grasfangbox ausgerüstet und/oder sind zusammen zum Mulchen geeignet.

Identifizieren Sie ihr Modell anhand der Produktbild und der Beschreibung der verschiedenen Optionen.

Bestimmungsgemäß Verwendung

Dieses Gerät ist zum Mähen eines Rasenbodens im privaten Bereich bestimmt und damit nur auf abgetrocknetem Rasen eingesetzt werden.

Eine andere oder darüber hinausgehende Verwendung, gilt als nicht bestimmungsgemäß.

Möglicher Fehlgebrauch

• Dieser Rasenmäher ist nicht zur Verwendung in öffentlichen Anlagen, Parks, Sportstätten sowie in der Land- und Forstwirtschaft geeignet
• Sicherheitseinrichtungen)durenicht demontiert oder überbruckt werden
  Das Gerät nicht bei Regen oder auf nassem Rasen benutzen
  Das Gerätarf nicht im gewerblichen Einsatz betrieben werden

Sicherheits- und Schutzeinrichtungen

Achtung - Verletzungsgefahr!

Sicherheits- und Schutzinrichtungen dürfen nicht außer Kraft gesetzt werden!

Sicherheitsbügel

Das Gerät ist mit einem Sicherheitsbügel ausgerüstet. Im Gefahrenmoment Sicherheitsbügel loslassen.

Geräte ohne Messerkupplung:

Schneidmesser wird gestoppt
Motor wird gestoppt

Geräte mit Messerkupplung:

Schneidmesser wird gestoppt
Motor lauft Weiter

Prallklappe

Die Prallklappe schützt vor Herausschleudernden Teilen.

1 Starteril 9 Schnitthöhenverstellung*
2 Start, Stop* 10 Messerkupplung*
3 Radantrieb* 11 Variogetriebe*
4 Sicherheitsbügel 12 Betriebsanleitung
5 Ergonomische Höhenverstellung* 13 Auswurfeinsatz*
6 Fülstandsanzeige* 14 Verschlußklappe*
7 Prallklappe* 15 Mulchkit*
8 Grasfangbox* *je nach Ausführung

Symbole am Gerät

Achtung! Besondere Vorsicht bei der Handhabung.	35	Vor Arbeiten am Schneidwerk Zündkerzensteckerziehen.
Vor Inbetriebnahme Gebrauchsanleitung lesen! Motor	01 brennse lösEN.
Dritte aus dem Gefahrenbereich fernhalten! Radantrieb einschalten.	01 einschalten.
Hände und Fußvom Schneidwerk fernhalten!	/ /	Gasfernbedienung Start / Stop.
Abstand zum Gefahrenbereich halten.

Zusatzsymbole bei Geräten mit Elektrostart

Achtung! Gefahr durch Stromschlag.

Anschlussleitung von Schneidmessern fernhalten.

Gerät vor Wartungsarbeiten oder bei beschädigtem Kabel immer vom Netz trennen.

Sicherheitshinweise

Achtung!

Gerat nur in technisch einwandfreiem Zustand benutzen!

Achtung - Verletzungsgefahr!

Sicherheits- und Schutzinrichtungen dürfen nicht außer Kraft gesetzt werden!

Achtung - Brandgefahr!

Betankte Maschine nicht in Gebäuden aufbewahren, in denen Benzindämpfe mit offenem Feuer oder Funken in Berührung kommt!. Bereich um Motor, Auspuff, Batteriekasten, Kraftstofftank frei von Mahgut, Benzin, Ol halten.

Dritte aus dem Gefahrenbereich fernhalten
Der Maschinenfuhrer oder der Benutzer ist für Unfälle mit anderen Personen und deren Eigentum verantwortlich
■ Kinder oder andere Personen, die die Betriebsanleitung nicht kennen, dürfen das Gerät nicht benutzen.
Örtliche Bestimmungen zum Mindestalter der Bedienungsperson beachten
Gerät nicht unter Einfluss von Alkohol, Drogen oder Medikamenten bedieten
Zweckmäßige Arbeitskleidung tragen

Lange Hose
Festes und rutschischeres Schuhwerk
Gehorschutz

BeimArbeitenanHagen

immer auf sicheren Stand achten
immer quer zum Hang mühen, niemals aufoder abwärts

nicht an Hängen mit einer Steigung von mehr als 20^ mAHen

Nur bei ausreichendem Tageslicht oder künstlicher Beleuchtung arbeiten
Körper, Gliedmaßen und Kleidung vom Schneidwerk fernhalten

Landesspezifische Bestimmungen für die Betriebszeit beachten

Betriebsbereites Gerat nicht unbeaufsichtigt{lassen
Nur mit scharfem Schneidmesser mahren
Gerat nie mit beschädigten Schutzeinrichtungen / Schutzgittern betreiben
Gerat nie ohne vollständig eingebaute Schutzeinrichtungen betreiben (z. B.: Prallklappe, Grasfangeinrichtungen)
Gerät vor jedem Gebrauch auf Beschädigungen prüfen, vor erneutem Gebrauch beschädigte Teile ersetzen halten
Motor abstellen, Stillstand des Gerätes abwarten und Zündkerzenstecker abziehen

Beim Verlassen des Gerätes
nach dem Auftreten von Störungen
vor dem Losen von Blockierungen
vor dem Beseitigen von Verstopfungen
nach dem Kontakt mit Fremdkörpers

Suchen sie nach Beschädigungen am Rasenma- her und führen Sie die erforderlichen Repara-turen durch, bevor Sie erneut starten und mit dem Rasenmaher arbeiten.

Zündkerzenstecker aufstecken und Motor starten

• nach Störungsbeseitigung (siehe Störungstabelle) und Prüfung des Gerätes
  nach dem Reinigen des Gerätes

Das zu mahende Terrain vollständig und sorgfällig prufen, alle Fremdkörper entfernen
■ Besondere Aufmerksamkeit beim Umkehren des Rasenmabers oder wenn Sie den Rasenmaher zu sich heranziehen
Nicht über Hindernisse mahren

(z. B. Zweige, Baumwurzeln)

Schnittgut nur bei stehendem Motor entfernen
Motor / Schneidmesser abschalten, wenn eine an

dere als die zu mahende Fläche überquert wird

Gerät niemals mit laufendem Motor haben oder tragien
Beim Einfüllen von Benzin oder Motoröl nicht Essen oder Trinken
Benzindampfe nicht einatmen

Montage

Beiliegende Montageanleitung beachten.

Achtung!

Das Gerätarf erst nach vollständiger Montage betriebenen werden.

Tanken

Vor der Inbetriebnahme müssen Sie den Rasenmacher auftanken.

Warning - Brandgefahr!

Benzin und Öl sind hochgradig entflammbar!

Immer die mitgelieferte Bedienungsanleitung des Motorenherstellers beachten.

Betriebsmittel

	Benzin Motoröl
Sorte	Normalbenzin / bleifrei	siehe Hinweise des Motorenher-stellers
Füllmenge	siehe Hinweise des Motorenher-stellers	ca. 0,6 l

Sicherheit

Warning!

Motor nie in geschlossenen Räumen laufen lessen. Vergiftungsgefahr!

■ Benzin und Öl nur in darauf vorgesehene Behälter aufbewahren
■ Benzin und Öl nur bei kaltem Moter im Freien einfllen oder entleeren
Nicht bei laufendem Motor Benzin oder Öl einfllen
Tank nicht überfüllen (Benzin dehnt sich aus)
BeimTanken nichtrauchen
Den Tankververschluss bei laufendem oder halten Motor nicht offen

■ Beschädigten Tank oder Tankverschluss austauschen

Tankdeckel immer fest schlieben
Wenn Benzin ausgelaufen ist:

Motor nicht starten
Zündversuche vermeiden
Gerat reinigen

Wenn Motorol ausgelaufen ist:

Motor nicht starten
Ausgelaufenes Motorol mit Ölbindemittel oder Lappen aufsaugen und sachgemäß entsorgen
Gerat reinigen

Altol nicht:

in den Abfall geben
in die Kanalisation, den Abfluss oder auf die Erde schuitten

Wir empfehlen, Altöl in einem geschlossenen Behälter beim Recycling-Center oder einer Kundendienstelle abzugegeben.

Benzin einfüllen

1. Tankdeckel abschrauben, an sauberer Stelle lagern.
2. Benzin mit einem Trichter einnullen.
3. Tankeinfullöffnung fest verschlieben und reinigen.

Motoröl einfllen

1. Oleinfüldeckel abschrauben, Verschluß an sauberer Stelle lagern.
2. Öl mit einem Trichter einnullen.
3. Oleinfullöffnung fest verschlieben und reinigen.

Inbetriebnahme

Achtung!

Mit losem, beschädigtem oder abgenutztem Schneidwerk oder Befestigungsteilen darf das Gerät nicht benutzt werden!

Führer Sie vor jeder Inbetriebnahme eine Sichtekontrolle durch.

Das Kamerasymbol auf den folgenden Seiten verweist auf die Abbildungen, Seite 4-7.

Schnitthöhe einstellen

Achtung - Verletzungsgefahr!

Schnitthöhe nur bei abgeschalteten Motor und stillstehendem Schneidmesser verstehen.

• Immer alle Räder auf die gleiche Schnitthöhe einstehen.

Schnitthohenverstellung ist modellabhängig.

Zentralverstellung (c)

1. Knopf der Zentralhohenverstellung gedrückt halten (1).
   Fur kürzeren Rasen den Handgriff der Zentralhohenverstellung nach unten drucken (6/2)
   Fur langeren Rasen den Handgriff der Zentralhohenverstellung nach obenziehen (2)
   Die Stufe der Zentralhohenverstellung wird angezeigt (3)
2. Knopf in der gewünschten Schnitthöhe loslassen.

Achsverstellung oder Zentralverstellung (2, 3)

1. Hebel zum Entriegeln zur Seite drucken und halten.
2. Hebel nach links oder rechts in die gewünschte Schnittthöhe schieben.
3. Hebel einrasten halten.
4. Auf gleiche Rastposition bei allen Rädern achten.

Einzelrad-Schnellverstellung oder Achsverstellung (c)

1. Hebel zum Entriegeln zur Seite drücken und halten.
2. Hebel nach links oder rechts in die gewünschte Schnitthöhe schieben.
3. Hebel einrasten halten.
4. Auf gleiche Rastposition bei allen Rädern achten.

Einzelradverstellung (C)

1. Radschraube lösen.
2. Radschraube in die Lochung für die gewünschte Schnitthöhe einstecken.
3. Radschraube festziehen.
4. Auf gleiche Lochposition bei allen Rädern achten.

Zentralachsverstellung (3)

1. Beide Daumen auf die Enden der Achse legen.
2. Finger unter das Machergehäuse legen.
3. Achse mit beiden Daumen aus der bisherigen Kerbe für die Schnitthöheziehen.
4. Achse mit beiden Daumen vor die gewünschte Kerbe für die Schnitthöheziehen und einrasten halten.
5. Auf gleiche Rastposition bei allen Rädern achten.

Mahren mit Grasfangbox

Achtung - Verletzungsgefahr!

Grasfangbox nur bei ausgeschalteten Motor und stillstehendem Schneidmesser abnehmer oder anbringen.

1. Prallklappe anheben und Grasfangbox in die Halter einhängen (18).

Füllstandsanzeige

Die Füllstandsanzeige wird durch den Luftstrom beim Mähen nach oben gedrückt (ola).

lst die Grasfangbox voll, liegt die Fullstandsanzeige an der Box an (7b). Die Grasfangbox muss geleert werden.

Grasfangbox leeren

1. Prallklappe anheben.
2. Grasfangbox aushängen und nach hinten abnehmen (3).
3. Grasfangbox leeren.
4. Prallklappe anheben und Grasfangbox wieder in die Halter einhängen (R).

Mahren ohne Grasfangbox

Achtung!

Nur bei funktionsfähiger Drehfeder der Prallklappe ohne Grasfangbox mAHen.

Die Prallklappe liegt durch Federkraft am Rasenmachergebnisse an. Der Grasschnitt wird so nach hinten unter ausgeworfen.

Mulchen mit Mulchkit (Option)

Beim Mulchen wird das Schnittgut nicht aufgesammelt, sondern verbleibt auf dem Rasen. Der Mulch schützt den Boden vor dem Austrocknen und versorgtihn mit Nahrstoffen.

Die besten Ergebnisse werden durch regelmäßigen Rückschnitt um ca. 2 cm erreicht. Nur junges Gras mit weichem Blattgewebe verrottet Schnell.

Grashöhe vor dem Mulchen: Maximal 8 cm
Grashöhe nach dem Mulchen: Mindestens 4 cm

Schrittgeschwindigkeit dem Mulchen anpassen, nicht zu schnell gehen.

Mulchkit einsetzen

Achtung - Verletzungsgefahr!

Mulchkit nur bei ausgeschalteten Motor und stillstehendem Schneidmesser eingetzen oder entfern.

1. Grasfangbox abnehmer (69)
2. Prallklappe anheben und Mulchkit in den Auswurfschacht einsetzen (6). Verriegelung muss einrasten.

Rastet das Mulchkit nicht ein, können Mulchkit und Schneidmesser beschädigt werden.

Mulchkit entfernen

1. Prallklappe anheben.
2. Verriegelung am Mulchkit offen (10/1).
3. Mulchkit herausziehen (10/2).

Mahren mit Seitenauswurf (Option)

Achtung - Verletzungsgefahr!

Seitenauswurf nur bei ausgeschalteten Motor und stillstehendem Schneidmesser abnehmen oder anbringen.

Seitenauswurf einsetzen

1. Grasfangbox entfern und Mulchkit einsetzen.
2. Abdeckung für Seitenauswurf aufklappen und festhalten (1/1).
3. Seitenauswurfkanal einsetzen (102).
4. Abdeckung langsam schlieben. Die Abdeckung sichert den Seitenauswurfkanal vor dem Herausfallen.

Seitenauswurf entfernen

1. Abdeckung für Seitenauswurf aufklappen und festhalten (1/1).
2. Seitenauswurf entfernen und Abdeckung schlieben (1/2).

Griffhöhe einstellen (Option)

Knopfverstellung

1. Beide Knöpfe am Oberholm gedrück halten und gewünschte Position einstellen (2/1).
2. Knöpfeloslassen,damit Oberholm einrastet.

Klemmverstellung

1. Holm festhalten und bereits Klemmungen offen (2/2).
2. Holm in gewünschte Position bringen
3. Klemmungen schreiben.

Motor starten

Achtung - Vergiftungsgefahr!

Motor nie in geschlossenen Räumen laufen halten.

Achtung - Verletzungsgefahr!

Gerat bei Startvorgang nichtkippen.

• Motor nur bei montiertem Messer starten (Messer dient als Schwungasse)
• Beim Starten des betriebswarmem Motors Choke oder Primerknopf NICHT benutzen
  Reglereinstellungen am Motor nicht verändern

Gerät nicht starten, wenn der Auswurfkanal nicht durch eines der folgenden Teile abgedeckt ist:

Grasfangbox
Prallklappe
Mulchkit

Betätigten Sie den Anlass-Schalter mit besonderer Aufmerksamkeit, entsprechend den Herstelleranweisungen
Achten Sie auf ausreichendem Abstand der Fußzum Schneidwerkzeug
Gerat in niedrigem Gras starten

Positionszeichen am Gerät:

Choke*Ein Aus	I I I
Gasfernbedienung*Start Stop
Gasfernbedienungmit Choke*
Variogetriebe*Schnell Langsam
Messerkapplung*Ein Aus

• je nach Ausführung

Manuelles Starten

ohne Gasfernbedienung, mit Choke

Choke Ein

Aus

1. Choke auf Position 1 stellen (10/1).
2. Sicherheitsbügel zum Oberholm herziehen und festhalten (C17) - Sicherheitsbügel rastet nicht ein.
3. Starteril zügig herausziehen und danach langsam wieder aufrollen halten (c8).
4. Nach dem Aufwärmen des Motors (ca. 15-20 Sekunden) den Choke auf Position 2 stellen (3/2).

Der Motor hat eine Festgaseinstellung. Eine Drehzahlregulierung ist nicht möglich.

ohne Gasfernbedienung, mit Primer (16)

1. Primerknopf 3x drucken, im Zeitabstand von ca. 2 Sekunden (C6). Bei Temperaturen unter 10^ den Primerknopf 5x drucken.
2. Sicherheitsbügel zum Oberholm herziehen und festhalten (C17) - Sicherheitsbügel rastet nicht ein.
3. Starteril zügig herausziehen und danach langsam wieder aufrollen setzen (c18).

Der Motor hat eine Festgaseinstellung.
Eine Drehzahlregulierung ist nicht möglich.

ohne Gasfernbedienung, ohne Primer/Choke

1. Sicherheitsbügel zum Oberholm herziehen und festhalten (C7) - Sicherheitsbügel rastet nicht ein.
2. Starteril zügig herausziehen und danach langsam wieder aufrollen halten (c18).

Der Motor hat eine Festgaseinstellung.
Eine Drehzahlregulierung ist nicht möglich.

mit Gasfernbedienung, mit Choke

Gasfernbedienung mit Choke

1. Gashebel auf Positionstellen (149).
2. Sicherheitsbürger zum Oberholm herziehen und festhalten (17) - Sicherheitsbürger rastet nicht ein.
3. Starteril zügig Herausziehen und danach langsam wieder aufrolten halten (18).
4. Nach dem Aufwärmen des Motors (ca. 15-20 Sekunden) Gashebel auf eine Position zwischen und stellen (142).

mit Gasfernbedienung, ohne Primer/Choke

Gasfembedienung Start Stop

1. Gashebel auf Position stellen (20/1).
2. Sicherheitsbügel zum Oberholm herziehen und festhalten (17) - Sicherheitsbügel rastet nicht ein.
3. Starteril zügig herausziehen und danach langsam wieder aufrolten halten (18).
4. Nach dem Aufwärmen des Motors (ca. 15-20 Sekunden) Gashebel auf eine Position zwischen und stellen (20).

mit Gasfernbedienung, mit Primer (6)

Gasfembedierung

Start Stop

1. Gashebel auf Position stellen (20d)
2. Primerknopf 3x drucken, im Zeitabstand von ca. 2 Sekunden (6). Bei Temperaturen unter 10^ den Primerknopf 5x drucken.
3. Sicherheitsbügel zum Oberholm herziehen und festhalten (17) - Sicherheitsbügel rastet nicht ein.
4. Starteril zügig herausziehen und danach langsam wieder aufroltenlassen (c18).
5. Sobald der Motor lauft, Gashebel für die gewündte Motordrehzahl in eine Position zwischen und stellen (20).

Elektrisches Starten (Option)

Elektro-Start mit Primer (6)

1. Gashebel auf Position „START“ stellen (13/1).
2. Primerknopf 3x drucken, im Zeitabstand von ca. 2 Sekunden (6). Bei Temperaturen unter 10^ den Primerknopf 5x drucken.
3. Sicherheitsbügel zum Oberholm herziehen und festhalten (c7) - Sicherheitsbügel rastet nicht ein.
4. Zündschlüssel im Zündschloss ganz nach rechts drehen (19).
5. Sobald der Motor lauft, Zündschlüssel loslassen (springt auf Position „0“ zurück).
6. Gashebel entsprechend der gewünschten Motordrehzahl in eine Position zwischen und stellen (195/2).

Elektro-Start ohne Primer/Choke (15)

1. Gashebel auf Position „START“ stellen (1/1).
2. Sicherheitsbügel zum Oberholm herziehen und festhalten (c17) - Sicherheitsbügel rastet nicht ein.
3. Zündschlüssel im Zündschloss ganz nach rechts drehen (C9).
4. Sobald der Motor lauft, Zündschlüssel loslassen (springt auf Position „0“ zurück).
5. Gashebel entsprechend der gewünschten Motordrehzahl in eine Position zwischen und stellen (15/2).

Messerkupplung (Option)

Messerkupplung

Ein Aus

Mit der Messerkupplung kann das Schneidmesser ein und ausgekuppelt werden, während der Motor weiterläuft.

Schneidmesser einkuppeln

1. Sicherheitsbügel zum Oberholmziehen und festhalten (c7)-Sicherheitsbügel rastet nicht ein.

2. Kupplungshebel vom Körperper wegschiben (1)

3. Schneidmesser wird eingekuppelt.

Schneidmesser auskuppeln.

1. Sicherheitsbügel loslassen (19)

2. Schneidmesser wird ausgekuppelt.

3. Kupplungshebel gezehn in Ruhestellung (1/2).

Motor ausschalten

Gerä ohne Messerkupplung

1. Gashebel auf Position stellen (20/2)
2. Sicherheitsbügel loslassen (26). - Motor schaltet aus.

Achtung schwere Schnittverletzung!

Motor kann nachlaufen. Nach Ausschalten vergewissern, dass Motor steht.

Gerät mit Messerkupplung

Messerkupplung Ein Aus

1. Sicherheitsbügel loslassen (13).
2. Gashebel auf Position stellen ( 20/2) - Motor schaltet aus.

Achtung schwere Schnittverletzung!

Motor kann nachlaufen. Nach Ausschalten vergewissern, dass Motor steht.

Radantrieb (Option) (c2)

Achtung!

Getriebe nur bei laufendem Motor zuschalten.

Radantrieb einschalten

1. Getriebeschaltbügel gegen den Oberholm drücken und festhalten (2) - Getriebeschaltbügel rastet nicht ein.

2. Radantrieb wird eingeschaltet.

Radantrieb ausschalten

1. Getriebeschaltbürger loslassen (24).

2. Radantrieb wird ausgeschaltet.

Variogetriebe (Speed Control) (Option)

Variogetriebe Schnell Langsam

Mit dem Variogetriebe kann die Fahrtgeschwindigkeit des Rasenmabers stufenlos verändert werden.

Achtung!

Hebel nur bei laufendem Motor betätigen.
Schalten ohne Motorantrieb kann den Antriebsmechanismus beschädigen.

Fur höhere Geschwindigkeit den Hebel (23) in Richtung (3/2)ziehen

Fur niedrigere Geschwindigkeit den Hebel (23) in Richtung (3/1)ziehen

Fahrtp Geschwindigkeit immer dem aktuellen Boden- und Rasenzustand anpassen.

Wartung und Pflege

Achtung - Verletzungsgefahr!

• Vor allen Wartungs- und Pflegearbeiten immer Motor abschalten und den Zündkerzensteckerziehen.
• Motor kann nachlaufen. Nach Ausschalten vergewissern, dass Motor steht.
• Bei Wartungs- und Pflegearbeiten am Schneidmesser immer Arbeitshandschuhe/TRagen!

Grasfangeinrichtung regelmäßig auf Funktion und Verschleib prufen.
Das Gerät nach jedem Gebrauch reinigen
Gerät nicht mit Wasser abspritzen Eindringendes Wasser kann zu Störungen führen (Zündanlage, Vergaser)
Schneidmesser regelmäß auf Beschädigungen kontrollieren
Defekte Schalldampfer immer ersetzen

Maherneigen

Je nach Motorenhersteller muss:

der Vergaser / Luftfilter nach oben zeigen (26)

die Zündkerze nach oben zeigen (27)

Bedienungsanleitung des Motorenherstellers beacht!

Schneidmesser nachschleifen / auswechseln

Stumpfe oder beschädigte Schneidmesser nur bei einer Servicestelle oder einem autorisierten Fachbetrieb schäfen / erneuern halten
Nachgeschliffene Schneidmesser mussen ausgewucht sein

Achtung!

Nicht ausgewuchtete Messer führen zu starken Vibrationen und beschädigen den Maher.

Starterbatterie laden (Option)

Die Starterbatterie ist wartungsfrei und wird im Normalfall vom Maher geladen. In Sonderfällen muss die Batterie durch den Benutzer geladen werden:

Vor der ersten Inbetriebnahme des Mahers
Bei Entladung, vor der Winterpause oder bei langeren Standzeiten (>6 Monate)

Ladevorgang:

1. Ladegerät aus dem Batteriekastennehmen.
2. Batteriekabel vom Motorkabel trennen (28).
3. Batteriekabel mit Ladegeratekabel verbinden (29).
4. Ladegerät an Stromnetz anschließen. Die Spannung des Stromnetzes muss mit der Betriebsspannung des Ladegerats übereinstimmen.

Die Ladezeit beträgt ca. 36 Stunden. Nur das mitgelieferte Original-Ladegerät verwenden.

Achtung!

• Starterbatterie nur in trockenen, gut gelufteten Räumen laden.
  Rasenmacher warentd des Ladevorgangs nicht in Betriebnehmen.

Motorpflege

Motoröl wechseln

1. Zum Auffangen des Öls einen geeigneten Behälter bereitstellen.
2. Öl über die Oleinfülloffnung vollständig ablaufen lessen oder absaugen.

Gebrauchtes Motoröl umweltfreundlich entsorgen!

Wir empfehlen, Altol in einem geschlossenen Behälter beim Recycling-Center oder einer Kundendienstelle abzugeben.

Altol nicht

in den Abfall geben
in Kanalisation oder Abfluss schütten
- auf die Erde schütten

Luftfilter wechseln

■ Hinweise des Motorenherstellers beachten.

Zündkerze wechseln

■ Hinweise des Motorenherstellers beachten.

Ratantrieb (Option)

Bowdenzug einstellen

Lässt sich bei laufendem Motor der Radantrieb nicht mehr ein- oder ausschalten, muss der entsprechende Bowdenzug nachgestellt werden.

Achtung!

Bowdenzug nur bei ausgeschaltetem Motor verstellen.

1. Drehen Sie das Verstellteil am Bowdenzug in Pfeilrichtung (C30).
2. Zum Prüfen der Einstellung den Motor starten und den Radantrieb einschalten.
3. Funktioniert der Radantrieb immer noch nicht, muss der Rasenmacher zu einer Servicestelle oder einem autorisierten Fachbetrieb gebracht werden.

Antriebsritzel ölen

Antriebsritzel auf Getriebewelle von Zeit zu Zeit mit Spruhol einolen

Das Getriebe des Radantriebs ist wartungsfrei.

Lagerung

Achtung - Explosionsgefahr!

Gerat nicht bei offenen Flammen oder Hitzequellen lagern.

Motor auskühlen halten
ZumplatzsparenDen Aufbewahren den Oberholm abklappen (1,32)
Gerat trocken und unzugänglich für Kinder und unbefugte Personen lagern
- Starterbatterie frostfrei lagern
- Starterbatterie von Zeit zu Zeit nachladen
Benzintank entleeren
Zündkerzensteckerziehen

Reparatur

Reparaturarbeiten dürfen nur Servicestellens und autorisierte Fachbetriebe durchführren.

Entsorgung

Ausgediente Geräte, Batterien oder Akkus nicht über den Hausmüll entsorgen!

Verpackung, Gerät und Zubehör sind aus recyclingfähigen Materialien hergestellt und entsprechend zu entsorgen.

Hilfe bei Störungen

Achtung!

Messer und Motorwelle dürfen nicht ausgerichtet werden.

Störung Lösung
Motor springt nicht an • Benz in einfüssen • Gashebel auf „Start“ stellen • Choke einschalten • Motorschalterbügel zum Oberholm drücken • Zündkerzen prüfen, eventuell erneumann • Luftfilter reinigen • Mähmesser frei drehen • Starterbatterie nachladen • Auf gemäßter Fläche starten	Schnitthöhe korrigieren • Mähmesser nachschleifen / erneumann • Auswurfkanal/Gehäuse reinigen • Luftfilter reinigen • Arbeitsgeschwindigkeit verringn
Motorleistunglässst nach • Schinthöhe korrigieren • Mähmesser nachschleifen / erneumann • Auswurfkanal/Gehäuse reinigen • Luftfilter reinigen • Arbeitsgeschwindigkeit verringn	Mähmesser nachschleifen / erneumann • Mähmesser nachschleifen / erneumann • Auswurfkanal/Gehäuse reinigen • Mähmesser nachschleifen / erneumann • Gitter der Grasfangbox säubern • Auswurfkanal/Gehäuse reinigen
Unsauberer Schnitt • Mähmesser nachschleifen / erneumann • Schinthöhe korrigieren	Schnitthöhe korrigieren
Grasfangbox füllt nicht aus-reichend	Schnitthöhe korrigieren • Rasen abrocknen setzen • Mähmesser nachschleifen / erneumann • Gitter der Grasfangbox säubern • Auswurfkanal/Gehäuse reinigen
Radantrieb Funktioniert nicht • Bowdenzug nachstellen • Keilriemen defect • Kundendienst-Werkstatt aufsuchen • Schmutz in Radantrieb, Zahnriemen und Getriebe entfernern • Freiläufe (Antriebsriszel auf Getriebewelle) mit Sprühöl ölen	Browdenzug nachstellen • Keilriemen defect • Kundendienst-Werkstatt aufsuchen • Schmutz in Radantrieb, Zahnriemen und Getriebe entfernern • Freiläufe (Antriebsriszel auf Getriebewelle) mit Sprühöl ölen
Räder drehen bei eingeschältem Getriebe nicht	Radschrauben nachziehen • Radnabe defect • Keilriemen defect • Kundendienst-Werkstatt aufsuchen
Gerät vibriert außergewöhlich stark	Mähmesser überprüfen

Bei Störungen, die nicht in dieser Tabelle aufgeführrt sind oder die Sie nicht selbst beheben konnen, wenden Sie sichitte an unseren zuständigen Kundendienst

Fachmannische Überprüfung ist immer erforderlich:

nach Auffahren auf ein Hindernis
bei platzlichem Stillstand des Motors
bei Getriebeschaden
bei defektem Keilriemen
bei verbogenem Messer
bei verbogener Motorwelle

EG-Konformitätserklarung

siehe Montageanleitung

Garantie

Etwaige Material- oder Herstellungsfehler am Gerät beseitigen wir während der gesetzlichen Verjährungsfrist für Mängelansprüche entsprechend unserer Wahl durch Reparatur oder Ersatzlieferung. Die Verjährungsfrist bestimmt sich jeweils nach dem Recht des Landes, in dem das Gerät gekauft wurde.

Unsere Garantiezusage gilt nur bei: Die Garantie erlischt bei:

Sachgemäß Behandlung des Gerätes

Reparaturversuchen am Gerät

Beachtung der Bedienungsanleitung

Technischen Veränderungen am Gerät

Verwendung von Original-Ersatzteilen

■ nicht bestimmungsgemäßer Verwendung (z. B. gewerblicher oder communaler Nutzung)

VonderGarantieausgeschlossensind:

Lackschäden, die auf normale Abnutzung zurückzuführen sind
Verschleibeite, die auf der Ersatzteilkarte mit Rahmen XXX XXX) gekennzeichnet sind

■ Verbrennungsmotoren - Für diese gelten die separates Garantiebestimmungen der jeweiligen Motorenhersteller

Im Garantiefall wenden Sie sichitte mit dieser Garantiererklarung und dem Kaufbeleg an ihren Handler oder die nachste autorisierte Kundendienstelle. Durch diese Garantiezusage bleiben die gesetzlichen Mängelansprüche des Kaufers gegenüber dem Verkafer unberührt.

About this handbook

Positionsmaerke pa maskinen:

Choker* Til Fra
Fastgasindstilling* Start Stop
Fastgasindstilling med choker*
Variogear* Hurtig Langsom
Knivkobling* Til Fra

• alt after udforelse

Manuel start

Obs! Risk für elektrisk stöt.

Háll elkabeln bort fran knivarna.
