KÄYTTÖOHJE SE 2216 Q STIGA

Ei Sähkösaha - KÄYTTOOHJEET

VAROITUS: lue käyttoopas huolellisesti ennen koneen käyttoa.

DA Elektrisk kædesav - BRUGSANVISNING

Veriga se lahko zaustavi

eno sekundo potem, ko je ugasnil motor.

USTAVITEV MOTORJA

Kiitämme tuotteidemme valinnasta ja toivomme etta laitteenne vastaa odotuksianne kaikila osin. Tämän käyttooppaan tarkoituksena on aattaa laitteen käytäjäa tutustumaan laiteseen paremmin ja käytta-män sitā turvallisesti ja tehokkaasti. Muista, etta käytöopas kuuluu olennaisena osana laiteseen ja pidä se siksi aina kaden ulottuvilla. Luovuta se laitteen uudelle omistajalle mahdollisen myynnin tai lainauksen yhteydessä.

Laitteemme on suunnitelu ja valmistetu voimassa olevien märäysten mukaisesti ja sen käytto on turvallista, mikäli sitä käytetään käyttooppaassa annettujen ohjeiden mukaisesti (sallittu käytto). Kaikkea muuntyippistä käyttoa tai käytön, huollon ja korjausten turvallisuussaannösten laiminlyomista voidaan pitäa "sopimattomana käyttona", jolloin valmistajan antama takuu raukeaa. Valmistaja ei myoskään vastaa sopimattomasta käytostä aiheutuneista henkilö- ja omaisuusvahingoista.

Myönnämme talle sähköiselle laitteelle seuraavan takuun riippumatta kauppiaan velvollisuksista asiakasta kohtaan.

Takuuaika on 24 kk ostohetkestä alkaen, joka pitä tadistaa OSTSKUITIN kanssa. Jos laitetta kaytetaaan kaupalliseen tarkoitukseen tai anetaan vuokralle, takuaika on 12 kk. Takuu ei kata: Kuluvia osia eikä vahinkoja, jotka johtuvat yhteensopimattomien lisavarusteiden kayttamisestä tai muiden kuin alkuperäisten osien kayttamisetä korjauksissa, liallisen voiman kayttamisetä, iskuista ja hajoamisesta eikä myoskään vahinkoja, jotka johtuvat moottorin tahallisesta ylikuormittamisesta. Takuun piirissä tapahtu-villa vaihdoilla tarkoitetaan ainoastaan viallisten osien vailtoa ei koko laitteen vaihtoa. Takuun piirissä tehtvät korjaukset tulee suorittaa ainoastaan valtuutetuissa korjaamoissa tai tehtaan asiakaspalvelussa. Valtuuttamattoman korjaus aiheuttaa, etta takuu raukeaa.

Kaikki lahetyskulut ja mahdolliset myöhemmät kulut ovat asiakkaan vastuulla.

Käyttooppaan tiedot voivat poiketa hieman käytössä olevasta laitteesta. Laitteitamme parannetaan jatkuvasti, Jonka vuoksi käyttooppaan tietoja voidaan muuttaa ilman ennakkovaroitusta. Tärkeimmät turvallisuutta ja toimintaa koskevat laitteen ominaisuudet ovat kutenkin pysyneet samoina. Lisatietojen saami-seksi, ota yhteyttä jalleenmyyjaan. Turvallista työpäävää!

SISALLYSLUETTELO

1. Tärkeimpien osien tunnistus 2
2. Symbolit 3
3. Turvallisuutta koskevat huomautukset 4
4. Laitteen asennus 6
5. Työskentelyyn valmistautuminen 7
6. Moottorin kaynnistys - Pysayttaminen 8
7. Laitteen kaytto 9
8. Huolto ja sailytys 12
9. Ongelmat ja korjaukset 13
10. Lisavarusteet 14

1. Moottoriyksikkö
2. Sappi
3. Käden etusuojus
4. Etukahva
5. Takakahva
6. Ketjunpysaytystappi
7. Terälevy
8. Ketju
9. Levyn suojus
10. Arvokilpi
11. Syottokaepi

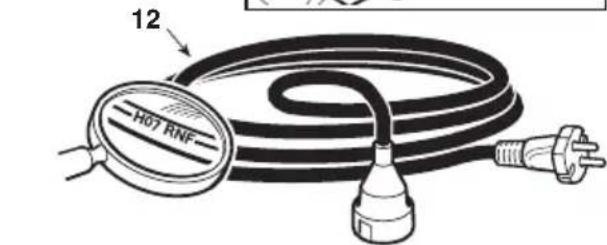

12. Jatkojohto (ei mukana pakkauksessa)

VIVUT JA TÄYTÖT

1. Vaihdevipu
2. Turvapainike
3. Palautuspainike (Ainoastaan malleille C 2.2 E/ET - SE 2216 / 2216 Q - A 220 EQ)

4. Jatkojohdon ohjain

5. Ketjuoljytankin korkki

6. Ketjuoljyn tason osoitin

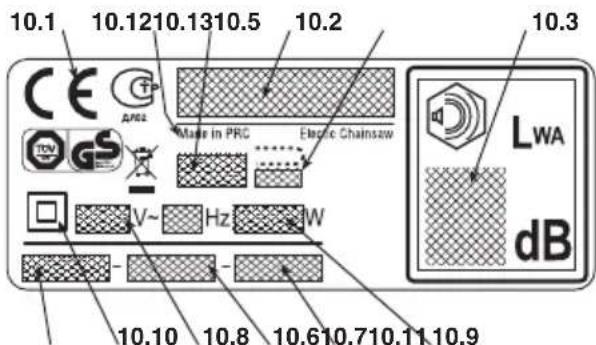

ARVOKILPI

10.1) Yhdenmukaisuuden merkki direktiivin 2006/42/EY mukaisesti
10.2) Valmistajan nimija osoite
10.3) Direktiivin 2000/14/EY mukainen aenen tehotaso LWA
10.5) Laitteen malli
10.6) Sarjanumero
10.7) Valmistusvuosi
10.8) Syottjannite ja - frekvenssi
10.9) Moottorivoima
10.10) Kaksoiseristys
10.11) Tuotekoodi
10.12) Valmistusmaa
10.13) Terälevyn suurin sallittu pituus. On kiellettya kayttä pidempaa terälevya kuin ohjeissa on annettu

Ala hvi t sahkolaiteita kotitalousjatteiden seassa. Europan parlamentin ja neuvoston direktiivi 2002/96/EY sahko-ja elektroniikkarumsta ja sen toeuttaminen kansallisten saadosten mukaisesti maaraa vanhojen sahkolaitteiden erillisen kerayksen niin, etta ne voidaan uudelleen kayttaa ymparistoystavllisesti. Jos sahkoisa laiteita havitetaan kaatopaikalle tai

maaperään, vahingolliset aineet saattavat joutua pohjaveteen ja ravintoketjuun vahingoittaen siten terveyttä ja hyvinvointia. Lisätietoja tämän laitteen havittamisetä saa kotitalousjatteiden havyksesta vastaavalta elimeltä tai jalleenmyyjälta.

Melutason ja tärinätason maksimiarvot [1]	Mallille	A 180 E C 1.8 E • C 1.8 SE 1814 SE 1814 Q	ET SE 2014 SE 2014 Q	A 200 E • XC 120 CP 2.0 Q C 2.0 E • C 2.0 SE 2016 SE 2016 Q	Q A 220 EQ C 2.2 E • C 2.2 SE 2216 SE 2216 Q
Akustisen paineen taso ohjaajan korvassa (EN ISO 22868)	dB(A)	94,3	95,1	95,1	96,1
- Epätarkka mittaus (2006/42/EY - EN 27574)	dB(A)	3	3	3	3
Akustisen tehon mitattu taso (EN ISO 22868)	dB(A)	92,8	93,3	93,3	94,1
- Epätarkka mittaus (2006/42/EY - EN 27574)	dB(A)	3	3	3	3
Tärinätaso (ISO 22867)	m/sec²	4,686	4,916	4,916	5,285
- Epätarkka mittaus (2006/42/EY - EN 12096)	m/sec²	1,5	1,5	1,5	1,5
TEKNISET TIEDOT
Syöttöjännite	V~	230 - 240	230 - 240	230 - 240	230 - 240
Syöttötaajuus	Hz	50	50	50	50
Ylikuormitussuoja	A	16	16	16	16
Moottoriteho	W	1800	2000	2000	2200
Tangon pituus	cm	35	35	40	40
Leikkauksen pituus	cm	33,5	33,5	38,5	38,5
Ketjun nopeus	m/sec	14	14	14	14
Paino	kg	5,00	5,05	5,30	5,42
Öljy	ml	130	130	130	130

[1]
Varioitus:
Annettu tārīnaarvo on māārītely standardisoidulla vālineellä ja arvoa voidaan kāyttā sekā vertailtaessa muiden sahkolaïteiden kanssa etta arivoitaessa tārinān vāliaikaiskuormitusa.
HUOMIO!
Tärinaarvo voi vaildella laiteen kaytttoiminnon mukaan ja laitteen kokoonpanon mukaan ja arvo voi olla korkeampi kuin annettu arvo. Käytäjan turvallisuuden takaamiseksi on ryhdyttäva tarvittviin varotoimenpiteisiin, jotka maäritetlaan todellissessa käytössa arvioidun täränakuromituksen pohjalta. Tämän vuoksi on huomioitava kaikki toimintasyklin vaiheet kuten esim. laitteen sammuttaminen tai laitteen tyjäkaynti.

2. SYMBOLIT

1) Jatkuvan paivittaisen normaalikayton aikana koneen kayttaja voi altistua melutasolle, joka on 85 dB (A) tai kovempi. Kaytasaujalaseja ja kuulosuojaiamia.
2) Varoitus!
3) Lue käytöopas ennen tämän laitteen käytöä.
4) Alä altista vesisateelle (tai kosteudelle).
5) Käytä tukevia työkasineita.

6) Irrota pistoke pistorasiasta valittomasti jos johto (tai jatkojohto) on vahingoittunut tai leikkautunut.
7) Takaiskun vaara (kickback)! Takaisku aiheuttaa laitteen akillisen, kontrolloimattoman liikkeen kohti käytäjää.
8) Pida laitteesta lujaa kiinni molemmilla kasilä, saaden nain paremman kontrollin laitteesta ja vahentäen takaiskun riskia.

SELITTÄVÄT SYMBOLI LAITTEESSA (jos varusteina)

11

12

13

14

15

11) Ketjun asennussunta
12) Ketujarru
13) Ketjun kulkusuunta

14) Ketjuoljytankki
15) Ketjun kireys

3. TURVALLISUUTTA KOSKEVAT HUOMAUTUKSET

KÄYTTOOPPAAN LUKEMINEN

Käytöoppaan tekstissä jotkin tärkeää tietao sisälvät kappaleet on merkitty erityisillä tunnuksilla, joiden merkitykset ovat seuraavat:

HUOMAUTUS

tai

TÄRKEAA

TARKEAATarkentavat tai antavat lisatietao jo aiemmin selitettyihin tietoihin. Niiden tarkoituksena on estaa laitteen vauroituminen tai vahinkojen syntyminen.

VAROITUS!

minlyonti voj johtaa laitteen kayttajan tai sen laheisyydessä oleskelevien henkilöiden loukkaantumiseen.

VAARA!

minlyonti voj johtaa laitteen kayttajn tai sen lahei-syddessa oleskelevien henkiloiden vakavaan loukkaantumiseen tai jopa kuolemaan.

SAHKÖTYÖKALUJA KOSKEVAT YLEISET TURVALLISUUTTA KOSKEVAT HUOMAUTUKSET

VAROITUS!

Lue kaikki turvallisuutta koske

vat huomautukset ja ohjeet. Näiden lukematta jättäminen saattaa aiheuttaa sahköiskun, tulipalon ja/taivakavan loukkaantumisen.

Säilytä kaikki huomautukset ja ohjeet tulevaa käyttoa varten. Huomautuksissa käytettävä käsite "sähkötyokalu" viittaa sahköverkosta virtaa ottavaan laitteeseen.

1) Työskentelyalueen turvallisuus

2) Sahkoturvallisuus

a) Pidä työskentelyalue puhtaana ja hyvin valaistuna. Likaiset ja sekaiset alueet lisaëvät onnettomuuksjien riskä.
b) Alä käytä sahkötyokalua rajähdysalttiissa ympäristössä, syttyvien nesteiden, kaasujen tai polyn lahetyvilla. Sähkötyokalut aiheuttavat kipinoitä, jotka saatta-vat sytyttä polyn tai hóryt.
c) Pida lapset ja sivustakatsojat kaukana kayttäessäsi sahkötyokalua. Keskitymisen herpaantuminen saattaa aiheuttaa kontrollin menetyksen.
a) Sähkötyökalun pistokkeen on oltava yhteensopiva pistorasian kanssa. Alä muuntele pistoketta. Alä käytä maadoitettujen sähkötyökalujen kanssa adapereita. Muuntelemattomat ja pistorasiaan sopivat pistokkeet vahentavat sahköiskun vaaraa.
b) Välta kehon osumista maadoitettuihin pintoihin kuten putkiin, lampökennoihin, sahkolevyihin, jähdyttimiin. Sāhköiskun vaara kasvaa, jos keho on maa-doitettu.
c) Alä altista sahkötyokaluja sateelle tai koskeille olo-suhteille. Sahkötyokalun sisään menevä vesi lisäa sahköiskun riskä.
d) Alä käytä sahköjohtoa vaärin. Alä käytä sahköjohtoa tyokalun kuljettamiseen, vetamiseen tai tyokalun pistorasiasta irrottamiseen. Pida sahköjohto kaukana kuumista esineista, oljysta, teravista kulmista tai likkuvista osista. Vahingoittunut tai takertunut kaapeli lisaa sahköiskun vaaraa.
e) Kaytettäessä sahkötyokalua ulkona, käytä ulkotiloihin tarkoitettua jatkojohtoa. Ulkotiloihin tarkoitetun jat

kojohdon kayttö vahentaa sahköiskun vaaraa.

f) Jos sahkotyokalua on pakko kayttta Kostena ymparistossa, kayta differentiaalykitymell (RCD-Residual Curren Device) suojattua sahkopistorasiaa. RCD:n kaytto vahentaa sahkokiskun vaaraa.

3) Henkiloturvallisuus

a) Ole tarkkana, kontrolloi mitä olet tekemässä ja käytä maalaisjärkeä käyttaessä sahkötyokalua. Alä käytä sahkötyokalua ollessasi vasynyt tai huumeiden, alkoholin tai läkkeiden vaikutuksen alaisena. Hetken herpaantuminen käytettaessä sahkötyokalua saattaa aiheuttaavakavia henkilovahinkoja.

b) Käytä suoja-asusteita. Käytä aina suojalaseja. Suojavarusteiden kuten polynaamarin, liukumisen estävi en jalkineiden, suojakypärän ja kuulokkeiden käytto vähentää henkilövahinkoja.

c) Välta vahingossa käynnistymisia. Varmista, etta kytkin on asennossa «OFF» ennen pistokween kyt-kemistä, sahkötyokaluun tarttumista tai sen kuljett-mista. Sähkötyokalun kuljettaminen niin, etta sormi on kytkimellä tai sen kytkeminen pistorasiaan niin, etta kytkin on asennossa «ON» altistaa onnettomuuksille.

d) Irrota kaikki saatovaimet tai tyokalut ennen sahkotyokalun kaynnistamista. Avain tai tyokalu, joka osuu pyorivaan osaan saattaa aiheuttaa henkilovahinkoja.

e) Alä meneta tasapainoasi. Säilytä aina sopiva tuki ja tasapaino. Tämä antaa paremman kontrollin sahkötyok-alusta yllattavissä tilanteissa.

f) Pukeudu oikein. Alä käytä leveita asuja tai koruja. Pida hiukset, asusteet ja kaseineet etaallä liikkuvista osista. Löysat vaatteet, korut tai pitkät hiukset saattavat tarttua liikkuviin osin.

g) Jos on tarpeen kytkea laitteita polynpoisto- ja polynkeräyslaitteistoon varmista, etta ne on kytketty oikealla tavalla. Naiden laitteiden kayttö saattaa vahentaa polysta aiheutuvia riskeja.

4) Sahkötyokalun kayttj ja turvallisuus

a) Älä ylikuormita sähkötyokalua. Käytä työhön sopivaa sähkötyokalua. Sopiva sähkötyokalu tekee työn paremmin ja turbvallisemmin ja juuri sillä nopeudella johon se on suunniltlu.
b) Alä käytä sahkötyokalua,Jos kytkin ei kaynnistä sitā tai pysaytä sitä oikein. Sähkötyokalu, jota ei voi kaynnistaa kytkimesta on vaarallinen ja se on korjattava.
c) Irrota pistoke pistorasiasta ennen saatöjen tekemistä tai lisäosien vaihtamista tai ennen sahkötyokalun laittamista paikoilleen. Nämä turvallisuuteen liittyvat ennaltaehkäisevat toimenpiteet vahentavat riskä, etta sahkötyokalu kayninstyy vahingossa.
d) Säilytä sahkötyokalutlasten ulottumattomissa alakä annahenkilöiden, jotka eivat tunne tyokalua eikä sihen liittyvä ohjeita käyttaa sahkötyokalua. Sähkötyokalut ovat vaarallisia kokemattomien henkilöiden kasissä.
e) Huolehdi sahkötyokalujen huollosta. Tarkista, etta liikkuvat osat ovat kohdistetut ja etta ne liikkuvat vapaasti, etteivat ne ole rikkai tai niissä ole muuta sellaista vikaa, joka voisi vaikuttaa sahkötyövālineen toimintaan. Jos tyokalussa on vikoja, on tyokalu korjattava ennen käyttoa. Monet onnettomuudet johtuvat huonosta huollosta.
f) Pida leikkuuosat teroitettuina ja puhtaina. Leikkuuosien oikea huolto ja terien teravyydesta huolehtiminen, vahentaa leikkuuosien riskia juniutua ja tekee niistahelpommin kontrolloitavia.
g) Kayta sahkotyokalua ja lisaoia annettujen ohjeiden mukaan, huomioiden tyoskentelyolosuheet ja suori

tettavan työn laadun. Sähkötyökalun käytö alkuperä-sestä poikkeavaan tarkoitukseen saattaa aiheuttaa vaaratilanteita.

5) Huoltopalvelu

a) Anna patevan henkilokunnan korjata sahkotyokalu, kayttaen ainoastaan alkuperaisi varaosia. Tamamahdollistaa sahkotyokalun turvallisuuden yllapitamisen.

MOOTTORISAHOJEN TURVALLISUUTEEN LIITTYVI A VAROITUKSIA

• Pidä kaikki kehon osat kaukana teräketjusta moottorisahan ollessa toiminnassa. Ennen moottorisahan käynnistämista, varmista ettei teräsketju koske mihinkään. Huomion herpaantuminen käytettäessä moottorisaha, saattaa johtaa vaatteiden tai kehon osien juuttumisen teräsketjuun.
  Oikean kaden on puristettava takakahvaa ja vaseman kaden etukahvaa. Kaisen paikkaa ei saa vaihtaa moottorisahaa pidettaessä, koska tamä lisäloukkaantumisen riskä.
• Käytä suojalaseja ja kuulosuojaimia. Lisäksi suositellemmé käyttämän pälle, kasille ja jaloille sopivia suojavālineita. Sopivien suoja-asusteiden käytäminen vähentää lentävista lastuista kehoon kohdistuneita onnetomuuksa ja onnettomuuksa, jotka johtuvat teräsketjuun koskemisesta.
• Alä käytä moottorisahaa puussa. Moottorisahan käytä-minen puussa oltaessa, saattaa aiheuttaa ruumiinvammoja.
• Säilytä aina hyvä tasapaino ja käytä moottorisahaa ainoastaan kiinteallä, turvallisella ja tasaisella pinnala. Liukkaat ja epavakaat pinnat saattavat aiheuttaa tasapainon menetyksen tai moottorisahan hallinnan menetykseen.
  Leikattaessa oksaa, joka on jannitteen alainen, on otettava huomioon vastaiskun riski. Kun puun kuiduisa oleva jannite laukeaa, oksa saattaa palautuessaan osua kayttajaan ja/tai aiheuttaa moottorisahan kontrollin menetyksen.
  Leikattaessa pensaita on noudatettava erittain suurta varovaisuutta. Ohuet materiaalit saattavat takertua terasketjuun ja sinkoutua kayttajän suuntaan ja/tai aiheuttaa tasapainon menetyksen.
  Kuljeta moottorisahaa etukahvasta niin, etta saha on sammutetu ja etaallakehosta. Kuljetettaessa tai asetettaessa salloon, ohjaustangon suojus on aina asettava paikoilleen. Moottorisahan kasitelly oikealla tavala vahentaa mahdollisuutta osua vahingossa liikkuvaan terasketjuun.
  Noudata voitelua, ketjun kireytta ja vaihto-osia koskevia ohjeita. Ketju, Jonka jannite ja voitelu eivat ole oikeat lisaa vastaiskun ja rikkoutumisen mahdollisuutta.
• Pida kahvat kuivina, puhtaina ja välta öljyn ja rasvan joutumista niihin. Rasvaiset ja öljyiset kahvat ovat liukkaat aiheutttaen hallinnan menetyksen.
  Leikkaa ainoastaan puuta. Alä käytä moottorisahaa muuhun tarkoitukseen. Esimerkiksi: alä käytä moottorisaha muovimateriaialien leikkaamiseen tai rakennusmaterialien tai muiden materiaialien kuin puun leikkaamiseen. Moottorisahan käytö johonkin muuhun tarkoitukseen kuin mihin se on tarkoitettu, saattaa aiheuttaa vaaratilanteita.

VASTAIKSUN SYYT JA KAYTTAJAN OMAKSUMAT VARATOIMENPITEET

Vastaisku saattaa syntya, kun ohjaustangon tera tai pää osuu esineeseen tai kun puu sulkeutuu lukiten teräsketjun leikkuukohtaan.

Karkiosan osuminen saattaa tietyissa tapauksissa aiheuttaa akillisesti kaanteisen reaktion, tyontaen ohjaustankoa ylospain ja taaksepain kohti kayttajaa.

Teraskjetjun lukittuminen ohjaustangon ylaosaan saatta tyontaa terasketjua nopeasti taaksepain kohti kayttajaa.

Jompikumpi näista reactioista saattaa aiheuttaa sahan kontrollin menetyksen, aiheuttaenvakavan loukkaantumisen. Käytäjan ei tule luottaa ainoastaan saahan kuuluvin turvalaitteisiin. Moottorisahan käytäjan kannataa huolehtia varoitopenpisteista leikkutyön aiheuttamien onnettomuuksen tai loukkaantumisten minimoimiseksi. Vastaisku johtuu tyokalun h uonosta käytösta ja/tai virheellisestä toiminassa tai prosed uuresta ja se on mahdolista valttäa ryhtymälla seuraaviin varotoimenpisteisiin:

• Pida sahaa paikoillaan molemn kasin niin, etta peukalot ja sormet ovat kahvan ymparillla. Lisaksi asetu sellaiseen asentoon ja laita myos kasivarret niin, etta kestät mahdollisen vastaiskun voiman. Kaytajä kykenee kontrolloimaan vastaiskut, jos tarvitta-viin varotoimenpiteisiin on ryhdytty. Alä anna moottorisa-han kaynnistyā vahingossa.
• Alä pidä käsivarsia liian kaukana öläkä leikkaa hartioiden ylapuolella. Tämä auttaa välttamään vahingossa tapahtuvat kosketukset kärkiosien kanssa ja antaa paremman kontrollin moottorisahasta äkillisissa tilanteissa.
• Käytä ainoastaan valmistajan yksilöimiä ohjaustankoja ja ketjuja. Jos varaosina käytetän epasopivia ohjaimia ja ketjuja, saattaa seurauksena olla ketjun hajoaminen ja/tai vastaiskut.
  Noudata valmistajan antamia ohjeita koskien teraskjetjun teroittamista ja huoltoa. Syvydyen pientyminen saattaa lisata vastaiskujen märä.

Sahkosahan kayttoke niikat

Huomioi aina turvallisuuteen liittyvat huomautukset ja käytä työhön sopivimpia leikkaustekniikoita käyttoohjeissa annettu-jen viitteiden ja esimerkkien mukaan (katso kappale 7).

Sijoita syottokaapeli niin ettei se tartu oksiin tai muihin steisiin.

Sahkosahan liikutelu turvallisesti

Aina laitetta liikuteltaessa tai kuljetettaessa tulee:

• sammuttaa moottori, odottaa ketjun pysahtymista ja irrot-taa laite sahkoverkosta;
  -asetta teralevyn suojus;
• ottaa kiinni laitteen kahvoista ja kohdistaa teralevy kulkusuntaan nahden vastakkaiseen suuntaan.

Kun laitetta kuljetetaan autolla, on laite asetettava niin ettei se aiheuta kenellekkaan vaaraa, ja lukittava se paikoilteen.

- Suosituksia aloittelijoille

Ennen kuin ensimmäista kertaa aloittaa puunkaadon tai oksituksen kannattaa:

• suorittaa tamantyyppisen varusteen kayttoon liittyvan koulutuken;
• lukea huolellisesti turvallisuutta koskevat huomautukset ja tassä kaskirjassa olevat ohjeet;
• harjoitella maassa olevilla tai sahapukissa olevilla oksillanin, etta tottu laitteeseen ja leikkuuteknikoihin.

4. LAITTEEN ASENNUS

PAKKAUKEN SISALTO

Laitteen pakkaus sisältaa:

-moottoriyksikon,
- terälevyn,
-ketjun,
- terälevyn suojuksen,
- pussin, jossa varusteet ja asiakirjat.

TÄRKEAA

Laite toimitetaan teralevy ja

ketju irrotettuina ja öljysällö tyhjanä.

VAROITUS!

Laitteen poisto pakkauk

sesta ja asennus tulee suorittaa tasaisella ja kiinteallä alustalla. Lisaksi tulee olla riittavasti tilaa laitteen ja pakkausten liikutteluun. Kaytä aina sopivia valseita pakkausten ja laitteen liikutteluun.

Pakkausten havitys on suoritettava voimassa olevia saannoksià noudattaen.

TERÄLEVYN JA KETJUN ASENNUS

VAROITUS!

Käytäina paksuja käsi

neita kasiitellaksesi teralevyä ja ketjua. Ole erittain huolellinen asettaessasi teralevyä ja ketjua ettet vahingossa vaaranna laitteen turvallisuutta ja tehokkuutta. Epaselvissa tapaukssissa, ota yhteyttä jalleenmyyjaan.

Ennen terälevyn asettamista varmista ettei ketju-jarru ole paallä. Tämä tila saavutetaan, kun kaden etusuojus on vedetty täysin taakse kohti laitteen runkoa.

VAROITUS!

Varmista ettei laite ole kyt

kettynä pistorasiaan.

STANDARDILLA KETJUNKIRISTIMELLA VARUSTETTU LAITE

• Irrota kumisuojus (1a) ja vaannä auki mutteri (1) ja irrota suojus päästäksesi kasiksi kuljetuskelan ketjupyörästoön ja tangon paikkaan (Kuva 1).

• Asenna ketju terälevyyn huomioiden kulkusuunnan. Jos terälevyn pää on varustetu siirron ketjupyörästö, huolehdi, etta ketjun hammaspyörästö lomituu oikein ketjupyörästön aukkoin (Kuva 2).

• Asenna terälevy (2) laittamalla vaarnaruuvin uraan ja tyontämälla kohti laitteen rungon taKaosaa ja kierra ketju hammaspyöräston ympäri (Kuva 3).

• Varmista, etta ketjun kirstajatappi (3) on oikein teralevyn reiassä (Kuva 4) Vastakkaisessa tapauksessa kayta ruuvitaltaa ketjun kirstajan ruuveihin (4), kunnes kirstajatappi on kunnolla paikoillaan (Kuva 5).
• Aseta suojus paikoilleen ilman mutterin (1) kiristämista.
• Kiristä ketjun kirstysruuveja (4) niin kauan, etta ketjun kireys on sopiva (Kuva 5).
• Pitamalla tankoa dostettuna ruuvaa suojuksen mutteri (1) pohjaan asi mukana tulevalla avaimella ja asenna kumisuojus paikoilleen (1a) (Kuva 6).

- NOPEALLA KETJUNKIRISTIMELLA VARUSTETUT LAITTEET

• Kännä auki nuppi (11) ja irrota suojus päästäksesi kasiki kuljetuskelan ketjupyörästoön ja tangon paikkaan (Kuva 1a).
• Asenna ketju terälevyyn huomioiden kulkusuunnan. Jos terälevyn pää on varustetu siirron ketjupyörästölä, huolehdi, etta ketjun hammaspyörästö lomittuu oikein ketjupyöräston aukkoin (Kuva 2).
• Asenna terälevy (2) laittamalla vaarnaruuvin uraan ja työntämälä kohti laitteen rungon takaosaa ja kierra ketju hammaspyöräston ympäri (Kuva 3).
• Aseta suojus paikoilleen ilman nupin (11) kiristämista. Varmista, etta ketjun kiristajatappi (3) on oikein tangon reiassä (Kuva 4). Vastakkaisessa tapauksessa saadä ketjun kiristajan helaa (12), kunnes kiristajatappi on kunnolla paikoillaan (Kuva 5a).
• Säädä ketjun helaa (12) niin kauan, etta ketjunkireys on sopiva (Kuva 5a).
• Pitamalla tankoa dostettuna, lukitse nuppi pohjaan saakka (11) (Kuva 6a).

5. TYÖSKENTELYYN VALMISTAUTUMINEN

1. LAITTEEN TARKISTUS

VAROITUS!

Varmista ettei laite ole kyt

kettynä pistorasiaan.

Ennen työskentelyn aloittamista:

• tarkista, etta sahkoverkon frekvenssi vastaa "Sarjanumeron etikettiä" (katso kappale 1 - 10.8).
• tarkista ettei laitteessa eikä terälevyssä ole lyy-sia ruuveja;
• tarkista, etta ketju on sopivan kirea, teravä ja ehja;
• tarkista, etta kahvat ja laitteen suojat ovat puhtaat ja kuivat, oikein asennetut ja kiinnitety kunnolla laitteeseen;
• tarkista ketjujarrun tehokkuus;
• tarkista, etta vaihdevipu ja turvapainike pystyvat liikkumaan vapaasti, ei pakottamalla, ja etta va-pautettaessa ne palautuvat automaattisesti ja nopeasti perusatsegmenton;
• tarkista, etta vaihdevipu pysyy lukittuna, jos turvapainiketta ei paineta;
• tarkista, etta jäahdytysilman aukot ovat puhtaat sahanpurusta ja roskista;
• tarkista, etta syottjohto ja jatkojohto eivat ole vaurioituneet;
• tarkista, etta ketjun oljytaso ei ole merkin «MIN» alle ja tayta tarvittaessa niin, etta taso jaa noin 1 cm alle tayttöaukon ylareunan.

2. KETJUN KIREYDEN TARKISTAMINEN

VAROITUS!

Varmista ettei laite ole kyt

kettynä pistorasiaan.

STANDARDILLA KETJUNKIRISTIMELLVARUSTETTU LAITE

• Löysäk ketjun suojuksen mutteria mukana tulevalla avaimella (Kuva 5).
• Kiristä ketjun kiristysruuveja (4) niin kauan, että ketjun kireys on sopiva (Kuva 5).
• Pitamalla teralevyà dostettuna ruuvaa suojuk-sen mutteri pohjaan asti mukana tulevalla avaimella (Kuva 6).

Kireys on oikea, kun pysaytettäessä ketju terälevyn puoleenvälin, hammaspyörästö ei mene pois ohjaimelta (Kuva 7).

Pida vaihedetta ja turvapainiketta painettuina loysataksesi jarrua ja ruuvimeisselin avulla liikuta ketjua ohjaimia pitkin varmistaaksesi, etta ketju kulkee vaikeuksitta.

- NOPEALLA KETJUNKIRISTIMELLA VARUSTETUT LAITTEET

• Löysäa nuppia (11). (Kuva 5).
• Säädä ketjun helaa (12) niin kauan, etta ketjunkireys on sopiva (Kuva 5a).
• Pitamalla tankoa dostettuna, lukitse nuppi pohjaan saakka (11) (Kuva 6a).

Kireys on oikea, kun pysaytettaessä ketju teralevyn puoleenvälän, hammaspyörästö ei mene.POIS ohjaimelta (Kuva 7).

Pidä vaihedetta ja turvapainiketta painettuina löysätäksesi jarrua ja ruuvimeisselin avulla liikuta ketjua ohjaimia pitkin varmistaaksesi, etta ketju kulkee vaikeuksitta.

3. KETJUJARRUN TARKISTUS

Tämä laite on varustetty kaksoisjarrujärkestelmällä, joka aktivoituuhahdessa tapauksessa:

a) Kun kytkimen vipu vapautetaan aktivoituu jarru, joka hidastaa ja pysayttäa ketjun likkeen. Tämän tarkoituksena on estaa loukkaantuminen, joka olisi mahdollista, jos ketju jatkaisi liikettä laitteen sammuttamisen jäldeen.
b) Jos työskentelyn aikana tapahtuu takaisku tangan kärjen epätavallisen kosketuksen vuoksi, raju liike ylöspäin aiheuttaa, etta kasi törmaa etusujoaan. Tassapauksessa jarru lu-kitsee ketjun likkeen ja sen vapauttaminen on mahdollista ainoastaan manuaalisesti.

Tämä jarru voidaan laittaa paälle kasin, tyontämällä etusuojaa eteenpain. Vapauttaaksesi jarrun vedä etusuojaa kohti kahvaa kunnes kuulet nap Sahduksen.

Jarrun tehokkuuden tarkistamiseksi toimi seuraavalla tavalla:

• Käynnistä moottori ja purista moottorisahaa etukahvasta ja työnnä peukalolla etukāsisuojaa eteenpain, terän suuntaan.
  -Kun jarru menee palle, vapauta kytkimen vipu.

Ketjun on pysahdyttävä valittömästi, kun jarru meee paalle.

VAROITUS! Älä käytä laitetta, jos ketjujarru ei toimi kunnolla ja ota yhteyttä jäl-leenmyyjaän tarkistuksa varten.

4. KETJUN VOITELUÖLJY

TÄRKEAA

Käytä ainoastaan erityisesti

moottorisahoille tarkoitettua oljya tai moottorisahoille tarkoitettua tarttuvaa oljya Alä kayta epapuhtauksia sisaltavaa oljya valttäaksesi sailiossa olevan suodattimen tutkeutumisen ja oljypumpun vauroitumisen korjauskelvottomaksi.

TÄRKEAA

Ketjun voiteluun kaytettäva

erityisoljy on biologisesti hajoavaa. Mineraalioljyn tai moottorioljyn kaytto aiheuttaa vakavia vahinkoja ymparistolle.

Hyvatasoisen oljyn kayttö on välttamätontä leikkausosien hyvalle voitelulle. Kaytety tai huonolaatuinen oljy heikentaa voitelua ja lyhentaa ketjun ja teralevyn kayttöaikaa.

TÄRKEAA

Ennen laitteen käyttoa, öljy

taso on syyta tarkastaa ja tayttaa noin 1 cm paahan tayttoaukon reunasta. Oljytaso ei saa laskea alle merkin «MIN».

5. SÄHKÖKYTKENNA

VAARA!

Kosteus ja sahkö eivat

sovi yhteen.

-Kasittely ja sahkjohtoen liitannat on suoritettava kuivassa.
- Alä ikinä anna sahköpistokkeen tai sahköjohdon joutua kosketuksiin kostean alueen kanssa (lätäkkö tai kosteaa maa).

Jatkojohtoen on oltava vahintaan laadultaan typpiä H07RN-F tai H07VV-F minimileikkauksella 1,5mm^2 ja niiden suositeltava maksimipituus on 30m

Alä pidä kerällä jatkojohtoa työskentelyn aikana.
Nain välṭat johdon ylikuumenemisen

VAARA!

Minkä tahansa sahkölait

teen pysyvän liitännän sähköverkoon saa tehdä ainoastaan pätevä sähkömies voimassa olevien säännösten mukaan. Virheellinen lii-tä saattaa aiheuttaa henkilövahinkoja mukaan lukien kuoleman.

VAARA!

Syöta laitteeseen virtaa ta

sauslaitteen kautta (RCD - Residual Current Device) laukaisuvirralla, joka ei ole yli 30 mA.

TARKEAA

Sahkovirran toimituskatko

stenvalttamiseksi:

• Tarkista, etta sahkolaitteiston kokonaiskapasiteetti on riittäva;
• Kytke laite riittavalla ampeeriluvulla varustettuun pistorasiaan;
• aktä käyttämasta samaan aikaan muita paljon absorboivia laitteita.

6. MOOTTORIN KÄYNNISTYS - PYSÄYTTÄMINEN

MOOTTORIN KÄYNNISTYS (Kuva 12)

Ennen moottorin käynnistysta:

• Kytke jatkojohto takakahvaan tehtyyn johdon pysayttajän (1).
• Kytke ENSIN syöttökaapelin pistoke (2) jatkojohtoon (3) ja SEN JÄLKEEN jatkojohto pistor-asian (4).
• Irrota teralevyn suojus.
• Varmista ettei terälevy osu maahan tai muhin esineisiin.

Moottorin käynnistämiseksi (Kuva 12):

1. Vapauta ketjun jarru (5) (käden etusuojus vedettynä kohti etukahvaa).

2. Pidä laitteesta kiinni tiukasti kahdella kädellä.

3. Paina turvapainiketta (6) ja käytä kytkinta (7).

HUOMAUTUS

Vapauttamalla katkaisimen,

turvapainike irtoaa ja moottori pysahtyy.

VAROITUS!

Ketjun pysahtyminen

saattaa tapahtua sekunnin sen jälkeen, kun moottori on sammunut.

MOOTTORIN PYSÄYTYS

Moottorin pysayttamiseksi:

Vapauta kytkin (7).
- Irrota ENSIN jatkojohto (3) pistorasiasta (4) ja SEN JALKEEN laitteen syottjohto (2) jatkojhodosta (3).

7. LAITTEEN KÄYTTÖ

VAROITUS!

Käytäjan ja muiden tur

vallisuuden vuoksi:

1) Alä kaytä laitetta ennen kuin olet lukenut ohjeet huolellisesti. Tutustu vipuihin ja lait-teen oikeaan kayttoön. Opi pysayttämään moottori nopeasti.

2) Käytä laitetta ainoastaan silhen tarkoitukseen mihin se on tarkoitettu eli "terälevyn pituuden mukaisten puiden kaatamiseen, pilkkomiseen ja oksitukseena" tai vastaaviin pusiiin esineisiin. Muunlainen käytto saattaa osoittautua vaaralliseksi ja vahingoittaa laitetta, kuten myos muiden kuin tassä kasikirjassa mainittujen lisäosien käytö. Sopimattokasi käytöksi katsotaan (esimerkiki, mutta ei ainoastaan):

-pensasaitojen saataminen;
- kalverrustyöt;
- puualustojen, laatakoiden ja pakkausten leikkaaminen;
- huonekalujen tai muiden nastoja, ruuveja tai muita metallisia osia sisaltavien esineiden leikkaaminen;
- teurastustyöt;
- laitteen käytö dostovipuna, esineiden siirtoon tai Hajottamiseen;
- klinteisiin kiinnikkeisiin lukitun laitteen kaytto.

3) Muista, etta kayttaja on vastuussa tapaturmista tai vahingoista, jotka han aiheuttaa muille ihmisille tai heidan omaisuksilleen.
4) Käytä työskentelyyn sopivia asusteita. Jälenmyjä antaa tarvittaessa tietoa työhön sopivista suojavälineista. Käytä tärinäa vaimentavia käsineita. Kaikki yllä mainitut varroimet eivat takaa suojausta Raynaudin ilmiöltä tai karpaalitunnelisyndroomalta. Välta tämän vuoksi laitteen jatkuvaa pitkäikaista käyttoä ja tarkista katesi ja sormiesi kunto saannöllisesti. Jos sinulle ilmaantuu jokin yllä mainituista oireista, ota valittomästi yhteyttä laakärin.
5) Työskentele ainoastaan paivänvalossa tai kyllin riittävssä keinovalossa.
6) Ole erittäin huolellinen työskennellessämi metalliaitauksien laheisyydessa.
7) Vältä, että ketju koskee sahköjohtoon. Käytä johdon pysaytintä välttäksesi, että jatkojohto irtoaa vahingossa, varmistaen samalla, että johto on oikein pistorasiassa ilman pakottamista. Älä ikina koske jännitteessä olevaa sahköjohtoaJos se on eris

tetty huonosti. Jos jatkojohto vaurioituu kayton aikana, ala koske johtoon ja irrota jatkojohto valittomasti sahkoverkosta.

8) Varo ette terälevy törmaa lujaa ulkopuoli-siin esineisiin ja varo mahdollisia irdomateriaaleja, jotka ketjun liikkuminen on aheuttanut.
9) Pysäytä moottori ja irrota laite sahköver-kosta:

-joka kerta kun jatat laitteen ilman val-. vontaa;
- ennen laitteen tarkistusta, puhdistustatai huoltoa;
- jos osut vieraaseen esineeseen. Tarkista mahdolliset vauriot ja korjaa ne ennen laitteen uudelleenkayttöä;
- jos laite alkaa täristä odosti (Etsi tärinān aiheuttaja valittomasti ja huolehdi tarpeellisten tarkastusten suorittamisesta erikoistuneessa huoltolikkeessä).
-kun laitetta ei kayteta.

TÄRKEAA

Muista aina, etta vaarin kay

tety sahkosaha saattaa hairita muita ja vaikuttaa ymparistoon.

Ympariston ja muiden henkiloiden huomioimiseksi:

• Välta käyttämästa laitetta sellaiseen aikaan vuorokaustesta, etta sen käytto Häritsee sekä paikoissa, joissa käytto saattaa olla Häritsevää.
• Noudata tarkasti paikallisia saadoksiä, koskien leikkausjatteiden havitysta.
  Noudata tarkasti paikallisia oljyn, vaurioituneiden osien tai ymparistoa rasittavien osien havittamista koskevia saadoksia.
  -Tyoskentelyn aikana ymparistoon pasee tiety maara oljya, joka tarvitaan ketjun voiteluun; tamnan vuoksi kayta ainoastaan tata tarkoitusta varten olevia biologisesti hajoavia oljylaatuja.
  Tulipalon välttämiseksi, älä jatā laitetta moottorin ollessa kuuma lehtien tai kuivan ruohon sekaan.

VAROITUS!

Laitteen käytö puiden

kaatamiseen tai oksitukseen vaatii erityiskou-lutuksen.

1. TYÖSKENTELYN AIKANA SUORITETTAVAT TARKISTUKSET

- Ketjun kireyden tarkistus

Työskentelyn aikana ketju pidentyy progressivi-sesti ja siksi ketjun kireys on tarkistettava saannöllisesti.

TÄRKEAA

Käytettäessenaismmaista

kerta (tai ketjun vaihdon jälkeen) on öljytaso tarkistettava useammin, ketjun asettumisen vuoksi.

VAROITUS!

Alä työskentele löysällä

ketjulla ettei synny vaaratilanteita, joissa ketju hyppäisi pois ohjaimilta.

Saatäaksesi ketjun kireyttä, toimi kuten annettu kappaaleessa 5.2.

- Öljyn virtauksen tarkistus

TÄRKEAA

Alä kaytä laitetta ilman voite

luoljya! Oljysailliossa olevan oljyn taso on nahtavissa lapinakyvan osoittajan lapi. Muista tayttaa oljysaillio jokaisen kayton yhteydessa.

VAROITUS!

Varmista,etta teralevy ja

ketju ovat hyvässä asennossa tarkastaessasi Öljyn virtausta

Käynnistä moottori ja tarkista leviäkö ketjuöljky kuten osoitetu kuvassa (Kuva 13).

• Pysäytys työ aikana (Ainoastaan malleille C 2.2 E/ET - SE 2216 / 2216 Q - A 220

Tämä laite on varustetty ylikuormituksen suojakytkimellä. Jos ketju jumiutuu (esim. leikkausvalineen lukittumisen tai ketjun hampaiden sotteutumisen tai leikkuu aniheuttaman ylikuormituksen takia), ylikuormituksen suojakytkin keskeyttäa virran syöton automaattisesti sahkösahan suojaamiseksi.

TÄRKEAA

Kytkin aktivoituu, kun laukai

suvirta ylittä 30-35 A. Se voidaan palauttaa manuailisesti painamalla painiketta (1.15) 30 sekunin kuluttua jähtymisestä.

2. KÄYTTÖTAPA JA LEIKKAUSTEKNIKKA

Ennen ensimmäistä kaatakertaa tai oksituskertaa on hyödyllista harjoitella maassa olevilla kepeillä tai pukkiin kiinnitetyillä niin, etta saa tuntuman laitteeseen ja parhaimpiin leikkaustekniikoihin.

VAROITUS!

Työskentelyn aikana lait

teesta on aina pidettavä kiinni kaksin käsin.

VAROITUS!

Pysäytä valittömästi

moottori, jos ketju juniutuu työskentelyn aikana. Varo aina takaiskua (kickback), joka saattaa tapahtua terälevyn törmatessä esteeseen.

- Puunkaato

Kun useampi henkilö on samaan aikaan karsimassa ja kaatamassa puuta, on henkilöden suoritettava karsinta ja kaataminen erillisillä alueilla, joiden valinen etäisyss on vähintään kaksi kertaakadettavan puun korkeus. Suosittelemme välttämän puiden kaatamista niin, etta henkilöitä joutuu vaaraan tai puu osuu sahköjohtoon tai aiheuttaa muita materiaialivahinkoja. Jos puu joutuu kosketuksiin voimalinjan kanssa, on siita ilmoitettava valittomästi sahköyhtiolle.

• Suosittelemme, etta käytäja on ylapuolella aluetta, johon puu todennäköisesti kaatuu tai jossa se todennäköisesti pyörii.

• Suosittelemme valmistelemaan poistumisreitin ja pitamän sen vapaana esteista ennen leikkuun suorittamista. Suosittelemme laajentamaan poistumisreitin myos taaksepain ja vinosti suhteessa odotettavissa olevaan kaatumissuntaan kuten naytetty kuvassa 15.

• Ennen kaatamisen aloittamista on otettava huomioon puun luonnollinen kallistus, missa osassa oksat ovat suuremmat ja tuulen suunta. Nain voidaan arvioida milla lailla puu kaatuu.

• Puhdista puu liasta, kivista, kaarnanpalasista, EQ)nastoista, metalliteristica ja -langoista.

Kaatolovi

Tee kaatolovi, joka on noin 1/3 puun halkaisijasta, kohtisuoraan suhteessa kaatumissuuntaan, kuten kuvassa 16.

Tee ensin alasahaus vaakasuoraan.

Täm ehkäisee terasketjun tai ohjaustangon jumiutumisen, kun tehdään toinen sahaus.

Kaatosahaus

• Tee takakaatosahainakin50mmylemmaksi vaakasuoraa lovea kuten kuvassa 16.Pidatakakaatosaha rinnakkaisena vaakasuoran lovenkanssa.Tee takakaatosahaanin,ettajaljellejaa tarpeeksipuuta toimimaansaranana. Tamasarana estaapanuunkiertymisen ja kaatumseen virheelliseen suuntaan.Ala tee sahauksia saranan poikki.
  Kun kaatosaha lahenee saranaa, puu alkaa kaatua. Jos on olemassa vaara, etta puu e i kaadu haluttuun suuntaan tai etta se voi horjahtaa taaksepain ja taitta terasketjun, pysaytaleikkausennen kuin olet tehnyt takakaatosahauksen ja kayta pusia tai alumiinisia kiloja leikkauksen avaamiseksi ja laita puu kaatumaan haluttuun suuntaan.
  Kun puu alkaa kaatua on moottorisaha irrotet-tava leikkauksesta, sommutettava moottori, asetettava moottorisaha maahan ja kuljettava poistumisreittia pitkin. Kayttajan on syyta varoa ylhaaltata tippuvia oksia ja katsottava minne astuu.

- Oksien karsiminen puusta

Karsiminen tarkoittaa oksien irrottamista kaatuneesta puusta. Karsittaessa on jatettava paikoilleen isoimmat alaoksat, jotka tukevat runkoa maata vasten. Irrota pikkuoksat yhdellakertaa kuten kuvassa 17. Jannitteessə olevien oksien irrotus kannatta aloittaa alhaalta ylospain moottorisahan taipumisen estamiseksi.

VAROITUS!

Huomioi oksien tukikoh-

dat maassa, niiden mahdolliset jannitteet, suunnan johon oksa saattaa paatyä leikattaessa ja puun mahdollinen epavakaisuus sen jälkeen kun oksa on leikattu.

- Rungon halkaiseminen

Halkaisemin tarkoittaa rungon leikkaamista pituussunnassa. On tärkeä, etta jalkojen tuki on paikoillaan ja paino molemmilla jaloilla. Jos mahdollista Kannattaa runkoa nostaa oksien, runkojen tai halkojen avulla. Seuraavassa yksinkertaisia ohjeita leikkuun helpottamiseksi.

Kun runko nojaa koko pituudeltaan kuten ku-vassa 18A,leikataan puu yhãältã (ylahalkaisu).
-Kun runko nojaa latvasta kuten kuvassa 18B on leikattava 1/3 alla olevan sivun halkaisijasta (alahkaisu).Tamän jälkeen on suoritettava lopullinen sahaus, tehden ylahalkaisun niin, etta se

kohtaa ensimmäisen sahauksen.

Kun runko nojaa molemmista päistä kuten ku-vassa 18C, on leikattava 1/3 halkaisijasta ylha-älta aloittaen (ylahalkaisu). Jatka sitten sahaus loppuun tehden alasahauksen 2/3 alasahuk-sesta niin, etta osut ensimmäiseen sahaukseen.
Rungon pilkkomista helpottaa sapin kayttaminen (kuvassa 18D).

• Aseta sappi runkoon ja tehden vivun sappiin suorita laitteella kaariliike, joka mahdollistaa teralevyn tunkeutumisen puuhun.
• Toista toimenpide useamman kerran, jos tarpeen, siirtaen sapin tutikohtaa.

Kun halkaistaan kallistunutta runkoa, on oltava ylapuolella kuten kuvassa 19. Toimenpiteen aikana, kun sahausta ollaan lopettamassa, kontrollin sailyttamiseksi sahauksen painetta on vahennettä ilman etta irrotetaan sahan kahvasta.

Sahan joutumista kosketuksiin maan kanssa on valtettäva. Kun sahaus on tehty odota, etta mootorisaha pysahtyy ennen sen siirtamista. Sammuta aina moottori siirtyessasi puulta toiselle.

3. TYON LOPETTAMINEN

Lopetettuasi tyon:

• Pysäytä moottori kuten aikaisemmin kuvattu (Kappale 6).
• Odota ketjun pysahtymista ja anna laitteen jaähtya.
• Poista ketjusta sahausjatteet ja oljykaasaumat.
• Jos ketju sotkeutuu tai pihkaantuu, irrota ketju ja aseta se muutamaksi tunniksi erityistä puhdistusainetta sisälvaan sailiöön. Huhtele sitten puhtaalla vedellä ja käsittele ruosteenestosuihkeella ennen asentamista takaisin laitteeseen.
• Asenna tangon suojus ennen laitteen varastoin-tia.

VAROITUS!

Anna moottorin jäahtyä

enne laiteen asettamista sailytystiloihin. Vehentaaksesi tulipalon vaaraa puhdista laite sahausjatteista, oksista, lehdista tai liallisesta rasvasta; alä jata leikkausjatteita sisaltviä sailytysastioita sisatiloihin.

8. HUOLTO JA SÄILYTYS

VAROITUS! vallisuuden vuoksi.

Käytäjan ja muiden tur

-Oikea houlo on tärkeä sehokkuuden sailytämiseksi ja laitteen alkuperäisosien turvalliselle käytölle.
- Varmista aina, etta ruuvit ja mutterit ovat tiukasti kiinni, jotta laite olisi aina turvallinen ja kayttövalmis.
- Älä koskaan käytä laitetta, jos siinä on kuluneita tai vaurioituneita osia. Vaurioituneet osat täytyy vaihtaa, eikä koskaan korjata.
-Kayta vain alkuperaisi vaaraosia. Alkuperaislaadultaan poikkevat osat voivat vahingoittaa laitetta ja heikenta turvallisuutta.

VAROITUS! kana:

Huoltotoimenpiteiden ai

• Irrota laite sahköverkosta.
• Käytä suojakäsineitä terälevyä ja ketjua koskevissa toimenpiteissä.
• Pidä terälevyn suojat asennettuina paitsi työskennellessäsi ko. levyn tai ketjun pa-rissa.
• Alä havita luontoon oljyä tai muita myrkyllisää aineita.

1. MOOTTORIN JÄAHDYTYS

Välttäksesi moottorin ylikuumenemisen ja vahingoittumisen, jäähdytsilmarilät on pidettävpuhtaina ja vapaina sahanpuruista ja muista roskista.

2. KETJUJARRU

Tarkista saannollisesti ketjujarrun toiminta.

3. KETJUN HAMMASPYÖRÄSTÖ (Kuva 20)

Tarkista saannollisesti ketjupyoraston kunto ja vaihda kun kuluminen on yli 0,5 mm.

Alä laita uuttaa ketjua vanhan ketjupyörastön kanssa tai pänvastoin.

4. KETJUNPYSÄYTYSTAPPI

Tämä tappi on tärkeä turvælementti, koska se estää ketjun kontrolloimattomat likkeet, ketjun rikkoutuessa tai lolestyessä.

Tarkista tapin kunto saannollisesti ja vaihda se uuteen, jos se on vioittunut.

5. KIINNIKKEET

Tarkista saannollisesti kaikkien ruuvien ja mutterien kiinnitys ja etta kahvat ovat kunnolla kiinnitetyt.

6. KETJUN TEROITUS

VAROITUS!

Turvallisuuden ja tehok

kuuden vuoksi on tärkeä, että leikkuuosat ovat teravät. Kaikki ketjuun ja tankoon tehtävät toimenpiteet ovat toitä, joiden oikein suorittaminen vaatii erityistaitoja erityistyökalujen lisäksi; turvallisuussyistä ota yhteyttä jalleenmyyjan.

Teroitusta tarvitaan kun:

• Sahajauho muistuttaa polyä.
• Tarvitaan suurempaa voimaa leikattaessa.
  Leikkaus ei ole suora.
  Tärinä lisäantyy

Jos teroitus annetaan tehtavaksi erityiskeskukssessa, teroitus tehdaan laitteilla, jotka takaavat minimipoiston materiaalia ja tasaisen teroituksen kaillele leikkuuosille.

Ketju on vaihettava kun:

Leikkuuosan pituus on 5 mm tai vahemman;
- Niittien hammastusvali on lian suuri;

7. OLJYSÄLION PUHDISTUS JA TYHJEN-NYS (ainoastaan käytettäessä biologista ketjuöliyä)

Tietyntyyppisten biologisten öljyen käytto saattaa aiheuttaa keräymiä ja kalkin muodostumista tietyn käyttoajan jälkeen.

Tassapauksessa ennen laitteen varastroimista pitkaksi aikaa:

• Irrota ketju ja tanko
  -Tyhjennä oljysaillio

• Laita sāliöön tarkoitusta varten olevaa pesuai-netta noin puoleen valiin maksimitasosta

• Sulje sailiön korkki ja käynnistä laite niin, että kaikki pesuaine tulee ulos.

Muista tayttäÖljllä, ennen laitteen käyttoa uudelleen.

8. TERÄLEVYN HUOLTO (Kuva 21)

Terälevyn epatasaisen kulumisen välttämiseksi, suosittelemme sen käantämista toisinpän saannöllisesti.

Terälevyn tehokkuuden sāilyttämiseksi suosittelemme:

• Rasvaamaan siirron ketjupyöräston laakerit sitä varten olevalla ruiskulla (jos varusteena).
• Puhdistamaan teralevyn urat sitä varten olevalla kaapimella.
• Puhdistamaan voiteluaukot.
• Tasaisella viillalla poistamaan sivjen sarmat ja tasoittamaan ohjainten valeissä olevat mahdoliset korkeuserot.

Terälevy on vaihettava kun:

• urien syvyys on alle hammaspyöräston korkeuden (eivät saa ikinä osua pohjaan);
• ohjaimen sisaseina on kulunut niin paljon, etta ketju kallistuu sivusuunnassa.

9. SÄHKOJOHDOT

VAROITUS!

sähköjohtojen kunto ja vaihda ne jos ne ovat kuluneet tai niiden eristys on vahingoittunut.

Jos laitteen syottokaapeli on viallinen, tulee se vaihtaa alkuperäiseen varaosaan jalleenmyyjan tai valtuutetun myyjan toimesta.

10. ERITYISTOIMENPITEET

Kaikki tämän ohjekirjan ulkopouliset huoltotyöt tu-lee suorittaa jalleenmyyjälla.

Epasopivissa paikoissa tai epapatevien henkiloiden suorittamat toimenpiteet saavat takuun raukeamaan.

11. SÄIlyTYS

Laitetta on sailytettava kuivassa paikassa, huo-nolta saaltaa suojattuna, teralevyn suojan olleessa oikein asennettuna.

9. ONGELMAT JA KORJAUKSET

TÄRKEAA

jen tietojen huolellinen lukeminen antaa hyvan tuntemuksen laitteesta ja mukana seuraava opas auttaa yksilooimaan ja kohtaamaan yleisimmat toimintatilanteet. Jos esiintyy muita ongelmia tai hairiota, ota yhteyttvaltuutettuun huoltokesukseen.

• Laite ei käynnisty:
• Tarkista, etta pistorasiassa on jannitetta.
• Tarkista, etta syottokaapeli tai jatkojohto ovat ehjat.
• Ketju ei pyöri:

• Tarkista, etta etusuojus on asetetu taaksepäin.

• Oljy ei virtaa:

• Tarkista,itta saliottsa on oljya ja tarvittaessa, suorita tyhjennys (7).

• Kipinöden muodostuminen:

• Ota yhteyttä jalleenmyyjaan moottorin ja harjojen tarkistusta varten.

10. LISÄVARUSTEET

Taulukko sisältaa luettelon kaikista mahdollisista terälevyn ja ketjun yhdistelmistä osoituksella missä laitteissa osaa voidaan käyttaa. Merkkinä käyte-täan “

VAROITUS!

Koska terălevyn ja ketjun

valinta, sovellus ja käytto ovar täysin käyttäjan

itse tekemiä valintoja, käytäjä ottaa myös vastuun mahdollisista seuraufsista. Jos terälevyn tai ketjun käytöön liitty epäilyksiä tai käytäjä ei tunne lisavarustetta, suosittelemme ottamaan yhteytä jalleenmyjän tai puutarha-alan erikoisliikkeseen.

Terälevyn ja ketjun yhdistelmät

Kulku TERÅLEVY KETJU Malli
Tuumaa	Pituus Tuumaa / cm	Uran Leveys Tuumaa / mm Koodi	Koodi		A 180 E C 1.8 E·C 1.8 ET SE 1814 SE 1814 Q	SE 2014 SE 2014 Q	A 200 E ·XC 120 Q CP 2.0 Q C 2.0 E ·C 2.0 ET SE 2016 · SE 2016 Q	A 220 EQ C 2.2 E ·C 2.2 ET SE 2216 SE 2216 Q
3/8"	14" / 35 cm	0,050" / 1,3 mm	118800388/0	4113703	*	*
3/8"	16" / 40 cm	0,050" / 1,3 mm	118800389/0	4113706			*	*

Karekunde!

9. ELEKTRICKÉ KABELY

UPOZORNENI!

Toita masinat labi kaitse

Kui kāivitushoob lahti lasta,

Tagada lati ja keti oige
