KÄYTTÖOHJE S8EXW PIONEER

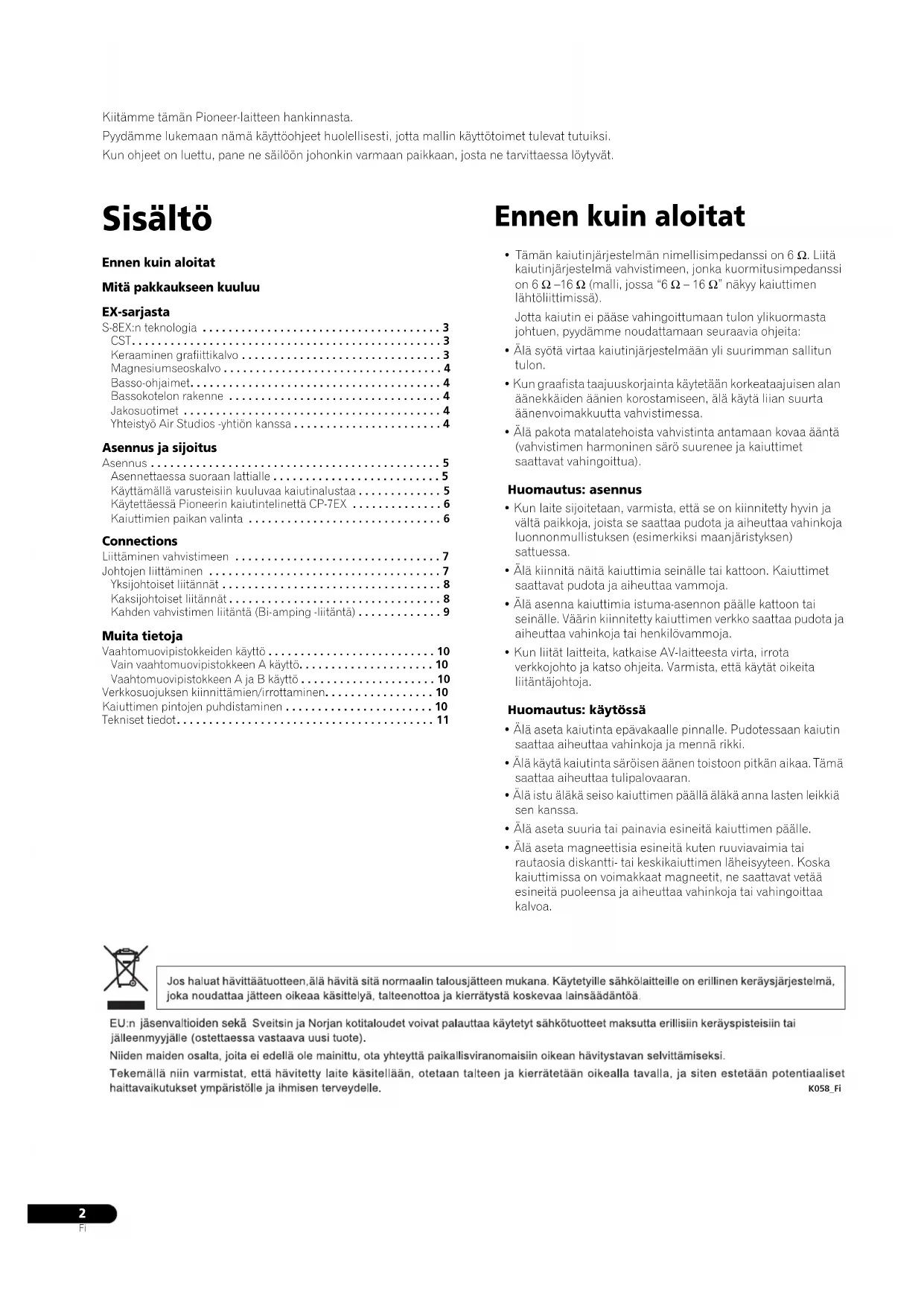

• Kiitämme tämän Pioneer-laitteen hankinnasta. Pyydämme lukemaan nämä käyttöohjeet huolellisesti, jotta mallin käyttötoimet tulevat tutuiksi. Kun ohjeet on luettu, pane ne säilöön johonkin varmaan paikkaan, josta ne tarvittaessa löytyvät. Sisältö Ennen kuin aloitat Mitä pakkaukseen kuuluu EX-sarjasta S-8EX:n teknologia p. 3
• CST p. 3
• Keraaminen grafiittikalvo p. 3
• Magnesiumseoskalvo p. 4
• Basso-ohjaimet p. 4
• Bassokotelon rakenne p. 4
• Jakosuotimet p. 4
• Yhteistyö Air Studios -yhtiön kanssa p. 4
• Asennus ja sijoitus Asennus p. 5
• Asennettaessa suoraan lattialle p. 5
• Käyttämällä varusteisiin kuuluvaa kaiutinalustaa p. 5
• Käytettäessä Pioneerin kaiutintelinettä CP-7EX p. 6
• Kaiuttimien paikan valinta p. 6
• Connections Liittäminen vahvistimeen p. 7
• Johtojen liittäminen p. 7
• Yksijohtoiset liitännät p. 8
• Kaksijohtoiset liitännät p. 8
• Kahden vahvistimen liitäntä (Bi-amping -liitäntä) p. 9
• Muita tietoja Vaahtomuovipistokkeiden käyttö p. 10
• Vain vaahtomuovipistokkeen A käyttö p. 10
• Vaahtomuovipistokkeen A ja B käyttö p. 10
• Verkkosuojuksen kiinnittämien/irrottaminen p. 10
• Kaiuttimen pintojen puhdistaminen p. 10
• Tekniset tiedot Ennen kuin aloitat p. 11

• Tämän kaiutinjärjestelmän nimellisimpedanssi on 6 Ω. Liitä kaiutinjärjestelmä vahvistimeen, jonka kuormitusimpedanssi on 6 Ω –16 Ω (malli, jossa “6 Ω – 16 Ω” näkyy kaiuttimen lähtöliittimissä). Jotta kaiutin ei pääse vahingoittumaan tulon ylikuormasta johtuen, pyydämme noudattamaan seuraavia ohjeita:

• Älä syötä virtaa kaiutinjärjestelmään yli suurimman sallitun tulon.

• Kun graafista taajuuskorjainta käytetään korkeataajuisen alan äänekkäiden äänien korostamiseen, älä käytä liian suurta äänenvoimakkuutta vahvistimessa.

• Älä pakota matalatehoista vahvistinta antamaan kovaa ääntä (vahvistimen harmoninen särö suurenee ja kaiuttimet saattavat vahingoittua). Huomautus: asennus

• Kun laite sijoitetaan, varmista, että se on kiinnitetty hyvin ja vältä paikkoja, joista se saattaa pudota ja aiheuttaa vahinkoja luonnonmullistuksen (esimerkiksi maanjäristyksen) sattuessa.

• Älä kiinnitä näitä kaiuttimia seinälle tai kattoon. Kaiuttimet saattavat pudota ja aiheuttaa vammoja.

• Älä asenna kaiuttimia istuma-asennon päälle kattoon tai seinälle. Väärin kiinnitetty kaiuttimen verkko saattaa pudota ja aiheuttaa vahinkoja tai henkilövammoja.

• Kun liität laitteita, katkaise AV-laitteesta virta, irrota verkkojohto ja katso ohjeita. Varmista, että käytät oikeita liitäntäjohtoja. Huomautus: käytössä

• Älä aseta kaiutinta epävakaalle pinnalle. Pudotessaan kaiutin saattaa aiheuttaa vahinkoja ja mennä rikki.

• Älä käytä kaiutinta säröisen äänen toistoon pitkän aikaa. Tämä saattaa aiheuttaa tulipalovaaran.

• Älä istu äläkä seiso kaiuttimen päällä äläkä anna lasten leikkiä sen kanssa.

• Älä aseta suuria tai painavia esineitä kaiuttimen päälle.

• Älä aseta magneettisia esineitä kuten ruuviavaimia tai rautaosia diskantti- tai keskikaiuttimen läheisyyteen. Koska kaiuttimissa on voimakkaat magneetit, ne saattavat vetää esineitä puoleensa ja aiheuttaa vahinkoja tai vahingoittaa kalvoa. K058_Fi S-8EX_FI.book 2 ページ ２００８年７月１６日　水曜日　午後２時３１分3

Suomi Mitä pakkaukseen kuuluu Nastat x 3Korkkilevyt x 3Suuret liukuestolevyt x 2Pienet liukuestolevyt x 4Vaahtomuovipistokkeet (A,B) x 2Kaiuttimen alusta x 1Aluslevyt x 2Jousialuslevyt x 1Ruuvi (M5 x L40) x 1Ruuvit (M6 x L35) x 6Verkko x 1Käyttöohjeet EX-sarjasta EX-sarja, jossa on käytetty Pioneerin lippulaivan TAD-kaiutinsarjan teknologiaa ja tietotaitoa, on kehitetty päämääränä luoda hintaluokkansa parhaat mahdolliset kaiuttimet.EX-sarjan suunnittelu ja valmistus on tulosta kansainvälisestä yhteistyöstä, joka edustaa parhainta Pioneerin kaiutinteknologiaa. S-8EX:n teknologia CST Järjestelmän ydinohjain on Coherent Source Transducer (CST), joka on jatkoa TAD-sarjassa käytetylle teknologialle. Diskanttikaiuttimen kalvo on asennettu samankeskisesti keskikaiuttimen kartion huipun kanssa ja se antaa 400 Hz – 100 kHz akustisen keskipisteen. CST varmistaa täydellisen äänikuvan kuuntelijan korviin tulevien suorien ja heijastuneiden äänten välillä ja yhdenmukaisen äänen koko kuunteluhuoneessa. Keraaminen grafiittikalvo CST’n diskanttikaiuttimissa on keraaminen grafiittikalvo, joka antaa kestävyyden ja vaimennusominaisuudet, jollaisiin mikään muu kaiutinjärjestelmissä nykyisin käytetty materiaali ei pysty. Keraamisen grafiitin keveys ja poikkeuksellinen lujuus luovat yhdessä kaiuttimet, jotka pystyvät tuottamaan tarkan äänentoiston, joka ulottuu pitkälle ihmisen kuuloalueen yli.

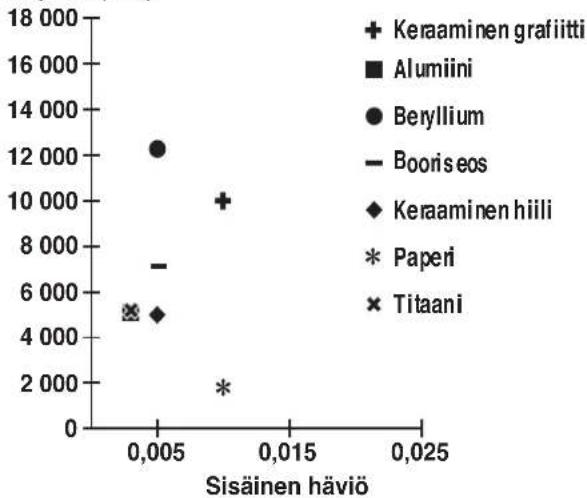

Nopeus (m/s) Sisäinen häviö

Magnesiumseoskalvo CST’n keskikaiuttimissa on magnesiumseoskalvo, jonka keveys ja suuri sisäinen häviö antavat erinomaisen liikkuvuuden ja pienen keskiäänten värittymisen. Basso-ohjaimet Alla kuvattu basso-ohjain on S-8EX-kaiutinjärjestelmän ydin. Ohjaimen voimakkuus on saatu käyttämällä aroamidikuituseosta, joka alunperin kehitettiin valmistettaessa S-1EX:tä, ja jota on käytetty sen kalvossa. Särön vähentämiseksi ja lineaarisuuden säilyttämiseksi korkeilta matalille taajuuksille on käytetty Pioneerin omaa LDMC-magneettipiiriteknologiaa. Bassokotelon rakenne S-8EX:n ainutlaatuinen muoto johtuu loogisesta tarpeesta. Jotta saadaan samanaikaistettua CST:stä ja kahdesta basso- ohjaimesta tulevat äänet, kukin ohjain on asennettu etulevyyn, joka on hieman kaareva. Tätä kaarta nimitetään nimellä “tarkkuuskäyrä” (katso alla olevaa kuvaa). Etulevy, joka on 65 mm paksu MDF-levy (keskitiheyksinen kuitulevy), on tarpeeksi luja ohjaimien voimakkuudelle. Lisäksi bassoportti on kaiverrettu erittäin paksusta MDF-kerroksesta, mistä seuraa tuulikohinan vaimennus ja selkeä, syvä bassoääni. Jakosuotimet Jakosuotimissa on käytetty ainoastaan hienoimpia osia. Ilmaytimiset kelat, johtamattomat vastukset ja filmikondensaattorit signaalipolussa on kaikki valittu huolellisesti ja optimoitu CST-ohjaimelle, jotta saadaan paras mahdollinen signaalin läpinäkyvyys. Basso-ohjaimissa on silikonteräslevy- ytimiset johtimet, jotka vähentävät särön ja virransiirron aikana esiintyvän häviön. Kaikki osat on liitetty suoraan vastaaviin langoitusmateriaaleihin painetun piirilevyn asemesta, jolloin häviö on minimaalinen ja suorituskyky paras mahdollinen. Yhteistyö Air Studios -yhtiön kanssa

V. 1969 Englannissa, Lontoossa George Martinin perustama Air

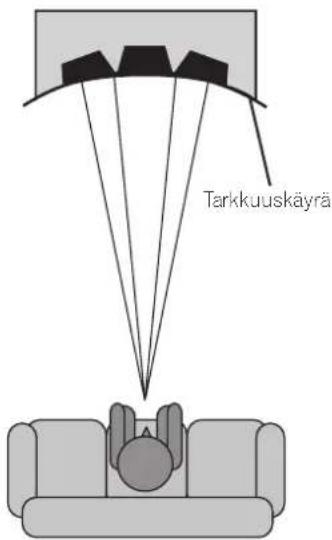

Studios on saavuttanut monen tunnetun artistin luottamuksen ja kunnioituksen ja sitä pidetään maailman parhaimpana äänitysstudiona. Air Studios -merkki, joka on annettu S-8EX - kaiuttimille, kertoo, että nämä kaiuttimet pystyvät toistamaan äänen sellaisella huippulaadulla mitä maailman huippumuusikot vaativat. Tarkkuuskäyrä S-8EX_FI.book 4 ページ ２００８年７月１６日　水曜日　午後２時３１分5

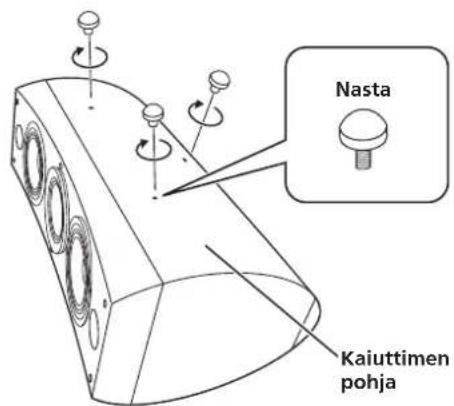

Suomi Asennus ja sijoitus Asennus Valitse asennustapa seuraavista. Asennettaessa suoraan lattialle Käytä varusteisiin kuuluvia nastoja, kun kaiutin asennetaan suoraan lattiapinnalle. Asennus 1 Kierrä nastat kolmen kierteitetyn metalliasentimen kierteisiin (M6), jotka ovat kaiuttimen pohjassa, ja ruuvaa ne tiukasti.2 Aseta korkkilevyt niin, että kolmen nastan kärki osuu kohdalleen asetettaessa kaiutin alas.3 Aseta kaiutin korkkilevyjen päälle.• Koska tämä laite painaa noin 28 kg, on erittäin vaarallista yrittää säätää nasta kallistamalla kaiutin. Aseta laite pehmeälle pinnalle (esimerkiksi huovan päälle), niin ettei se vahingoita lattiaa. Laitteen asennukseen tarvitaan ainakin kaksi henkilöä. Käyttämällä varusteisiin kuuluvaa kaiutinalustaa Kun käytetään varusteisiin kuuluvaa kaiuttimen alustaa, varusteisiin kuuluvien nastojen käyttö ei ole tarpeen. Asennus 1 Kiinnitä varusteisiin kuuluvat liukuestolevyt (pieni) neljään kohtaan alustan pohjaan.2 Kiinnitä varusteisiin kuuluvat liukuestolevyt (suuret) kahteen kohtaan kaiuttimen alustan pohjapintaan.3 Aseta kaiutin alustan päälle.Käyttämällä varusteisiin kuuluvaa kaiutinalustaa on mahdollista hienosäätää kaiuttimen asento.• Kun käytetään varusteisiin kuuluvaa kaiuttimen alustaa, älä kiinnitä kaiutinta paikalleen ruuveilla. Kaiutin saattaa kaatua ja aiheuttaa vahinkoja. Jos korkkilevyjä ei käytetä kaiuttimien asennuksessa, nastat saattavat vahingoittaa lattiaa. Jos nastoja aiotaan käyttää, suosittelemme korkkilevyjen käyttämistä. Kaiuttimen pohjaNasta Tärkeää Pienet liukuestolevyt Suu ret liukuestolevytKaiuttimenalustaTärkeää S-8EX_FI.book 5 ページ ２００８年７月１６日　水曜日　午後２時３１分6

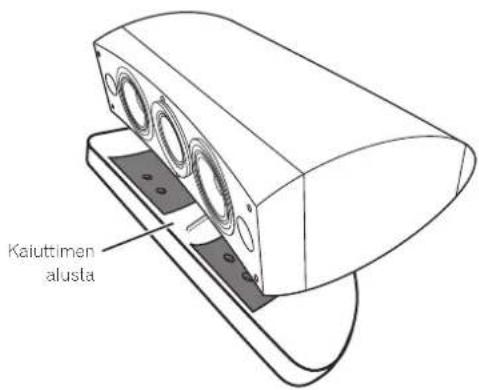

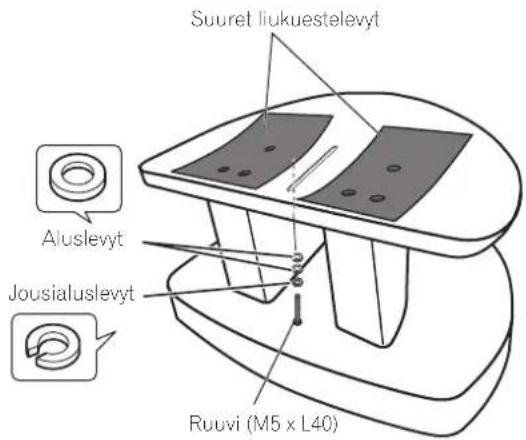

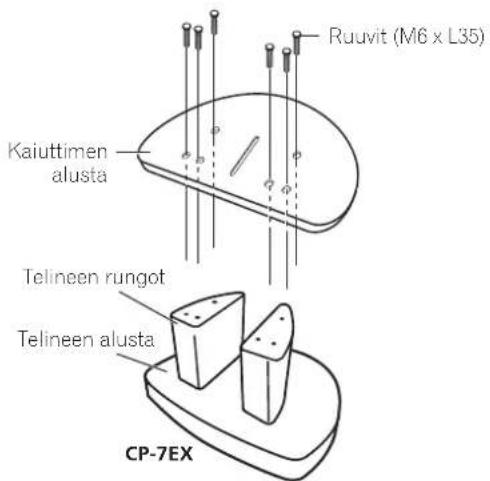

Käytettäessä Pioneerin kaiutintelinettä CP-7EX CP-7EX –telineen käyttöä varten varusteisiin kuuluvat kaiutinalustat on kiinnitettävä CP-7EX –telineen runkoon. Kokoa telineet alla kuvatulla tavalla. Asennus 1 Poista pakkausmateriaali kaiuttimen alustan kartioupotusruuvien aukoista. 2 Kiinnitä kaiuttimen alusta CP-7EX –telineen runkoon. Käytä vain varusteisiin kuuluvia ruuveja (M6 x L35). 3 Kiinnitä liukuestolevyt (suuri). 4 Kiinnitä kaiutin telineeseen käyttämällä varusteisiin kuuluvia ruuveja (M5 x L40), jousialuslevyä ja aluslevyä. Jotta saadaan varmistettua etteivät kaiuttimet pääse kaatumaan, käytä aina vain varusteisiin kuuluvia ruuveja kaiutinjärjestelmän kiinnittämiseen kaiutintelineeseen. Katso tarkemmat tiedot CP-7EX –kaiutintelineen mukana toimitetuista käyttöohjeista. Kaiuttimien paikan valinta S-8EX-kaiutinjärjestelmän paikalla kuunteluhuoneessa on suuri vaikutus kokonaistulokseen eli siis siihen miten bassoäänet toistuvat, miten tarkkana ääni toistuu ja millainen äänikuvasta muodostuu. Kaikki huoneet ovat erilaisia, joten seuraava kuvaus on tarkoitettu ainoastaan viitteeksi. Etsi omassa huoneessasi erilaisia sijoituspaikkoja kokeilemalla paikka, josta saadaan paras mahdollinen äänentoisto. Katso alla olevasta kuvasta ohjeita parhaan sijoituspaikan valintaan.

• Älä sijoita kaiutinta sellaiseen paikkaan, johon aurinko paistaa suoraan ja vältä lämmittimen ja ilmastointilaitteen läheisyydessä olevia paikkoja. Tällaisissa paikoissa kaiuttimien pinta saattaa vääristyä, väri lähteä ja kaiuttimet saattavat vahingoittua.

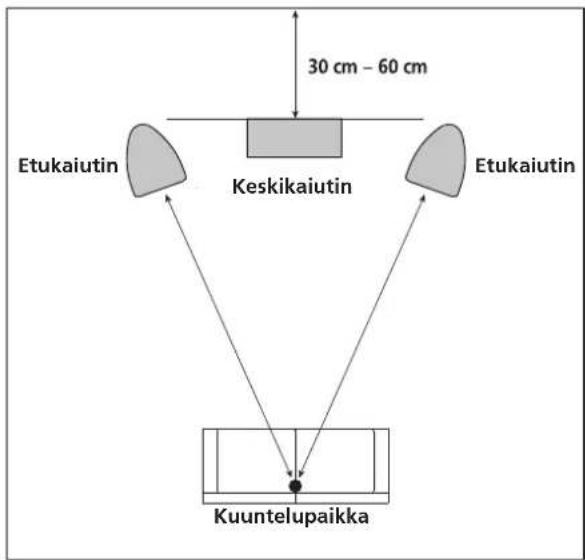

• Pioneer ei ota minkäänlaista vastuuta vahingoista, jotka ovat seurausta sijoittamisesta, virheellisestä asennuksesta, riittämättömästä vahvuuden voimistamisesta, laitteen virheellisestä käytöstä, luonnonmullistuksista jne. Ruuvit (M6 x L35) Kaiuttimen alusta Telineen rungot Telineen alusta CP-7EX Ruuvi (M5 x L40) Suuret liukuestelevyt Aluslevyt Jousialuslevyt Kuuntelupaikka Etukaiutin Keskikaiutin Etukaiutin Tärkeää S-8EX_FI.book 6 ページ ２００８年７月１６日　水曜日　午後２時３１分7

Suomi Connections Liittäminen vahvistimeen Tämän kaiuttimen varusteisiin ei kuulu kaiutinjohtoja vahvistimeen tapahtuvaa liittämistä varten. Ota seuraavat seikat huomioon, kun valitset kaiutinjohtoja, jotta kaiuttimet toimisivat parhaalla mahdollisella tavalla:• Jos mahdollista, käytä mitoiltaan tukevaa kaiutinjohtoa ja pidä johdot mahdollisimman lyhyinä.• Johdoilla on erilaiset tekniset ominaisuudet. Pidä tämä mielessäsi, kun valitset johtoa.• Valitse johto, jolla on mahdollisimman pieni vastus ja varmista, että kaiutinliittimiin ja vahvistimeen liitetyt johdot on liitetty lujasti. Johtojen liittäminen 1 Katkaise virta vahvistimesta.2 Liitä kaiutinjohdot kaiuttimen takana olevin tuloliittimiin (alemmat). Tuloliittimen napaisuus: punainen on positiivinen (+) ja musta negatiivinen (–).3 Liitä johtojen toinen pää vahvistimen kaiuttimen lähtöliittimiin (katso tarkemmat tiedot vahvistimen käyttöohjeista).• Ota kiinni alempien tuloliittimien suojusnupeista ja käännä niitä vasemmalle (vastapäivään), aseta kaiutinjohdot liittimien aukkoihin ja kiristä sitten nupit oikosulkutangon ja johdon kiinnittämiseksi.• Kaiutinliittimet voidaan liittää myös banaanipistokkeella. Kun käytät banaanipistokkeita, ota pois tuloliittimen päässä oleva suojus.• Kun pistokkeet on liitetty, varmista johdoista kevyesti vetämällä, että johtojen päät on kiinnitetty lujasti liittimiin. Huonot liitännät aiheuttavat kohinaa ja katkoja ääneen.• Jos johtojen säikeet työntyvät ulos liittimistä ja säikeet pääsevät koskettamaan toisiaan, vahvistimeen kohdistuu ylimääräinen kuorma. Tämä saattaa aiheuttaa sen, että vahvistin lakkaa toimimasta ja vahingoittuu. VAROTOIMET Kaiutinpäätteet ovat HENGENVAARALLISIA, kun virta on päällä. Estä sähköiskun vaara irrottamalla sähköjohto, ennen kuin kosketat eristämättömiä osia kaiutinkaapeleita kytkettäessä tai irrotettaessa. D3-4-2-2-3_A_FiOikosulkutangon liittimetPunainen liitin (+)Musta liitin

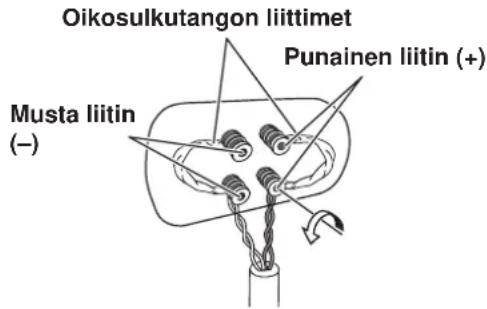

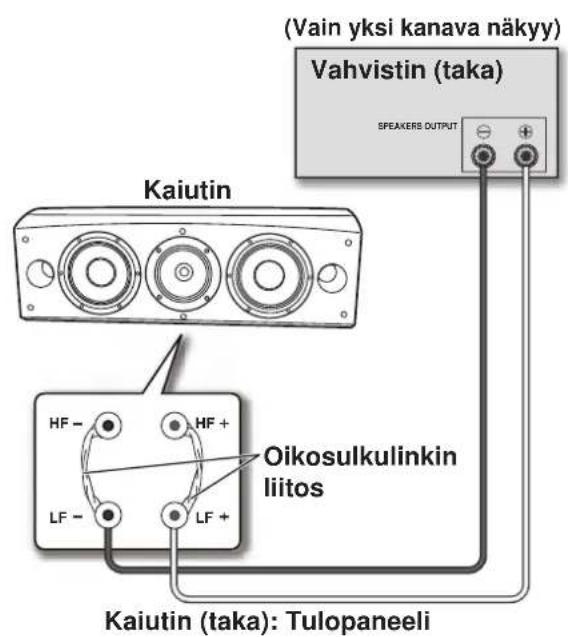

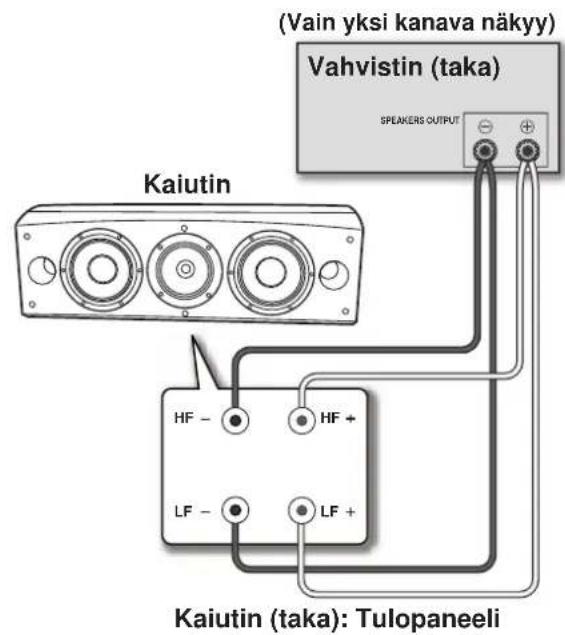

Yksijohtoiset liitännät Liitä yksijohtoisessa liitännässä jakosuotimen keski-korkea ja matalataajuiset osat laiteen varusteisiin kuuluvalla oikosulkulinkillä ja liitä sitten vahvistimen (+) johto jompaankumpaan punaiseen liitoskohtaan ja vahvistimen (–) johto jompaankumpaan mustaan liitoskohtaan alla kuvatulla tavalla. Kaksijohtoiset liitännät Kaksijohtoisessa liitännässä vahvistimen kautta toimivat kaiutinjärjestelmät liitetään erikseen vastaaviin korkea- ja matalatuloiseen liitäntään. Tämän johdosta CST-ohjain ja basso- ohjaimet tulevat liitetyiksi vahvistimeen erikseen, jolloin on mahdollista valita kullekin ohjaimelle parhaiten sopiva johtotyyppi. Liitä yksi johtosarja liitännän alasarjaan (basso- ohjaimen erityisverkko). Liitä sitten toinen johtosarja yläsarjaan (CST-erityisverkko). Liitä seuraavaksi kumpikin johtosarja vahvistimeen sopiviin liittimiin. Liitä kumpikin (+) johto (+) vahvistinliittimeen ja kumpikin (–) johto (–) vahvistinliittimeen alla kuvatulla tavalla. SPEAKERS OUTPUT Oikosulkulinkin liitos Kaiutin (taka): Tulopaneeli Vahvistin (taka) (Vain yksi kanava näkyy) Kaiutin

SPEAKERS OUTPUT Kaiutin (taka): Tulopaneeli Vahvistin (taka) (Vain yksi kanava näkyy) Kaiutin

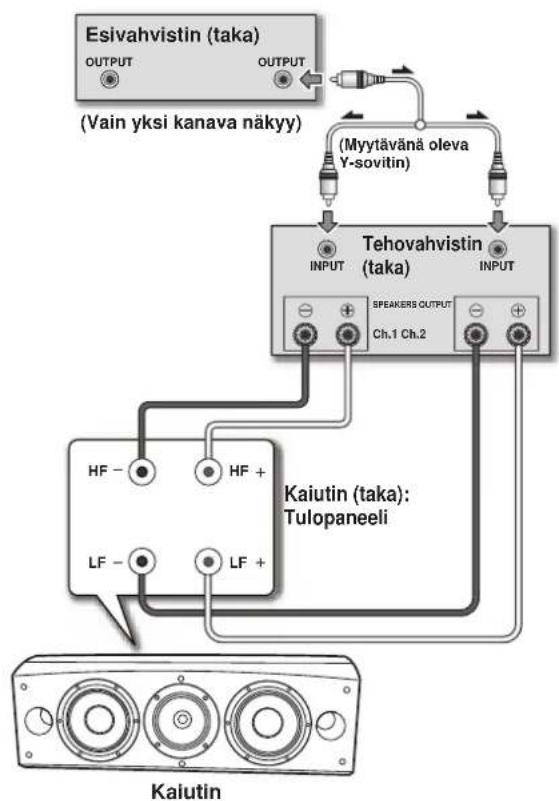

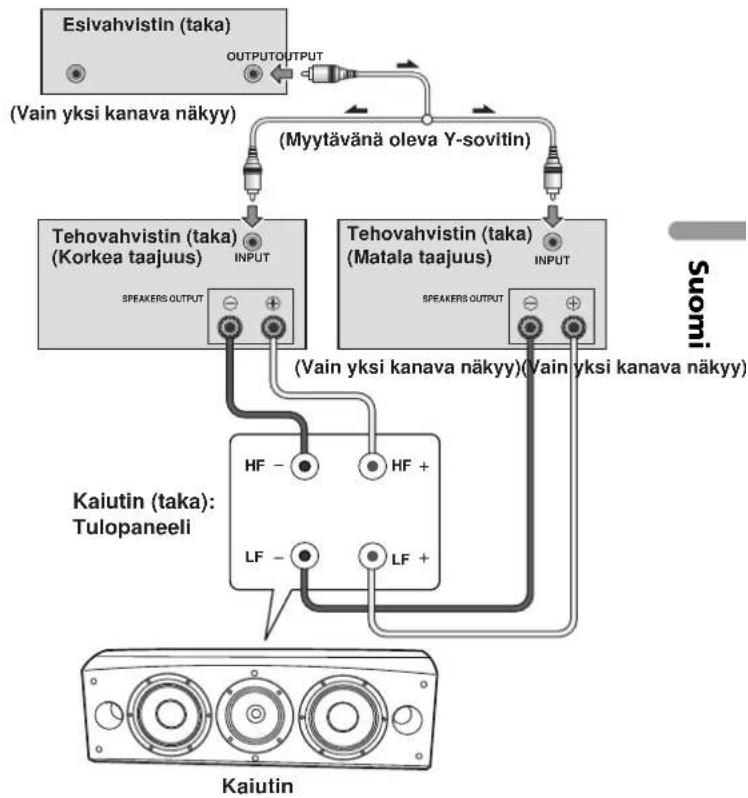

Suomi Kahden vahvistimen liitäntä (Bi-amping -liitäntä) Kahta vahvistinta käyttämällä saadaan paras tulos, kun käytetään sopivaa vahvistinta matala- ja keski-korkeataajuisille osille. Liitäntöjä on kaksi, joista kutsutaan tavallisesti horisontaaliseksi ja vertikaaliseksi bi-amping -liitännäksi. Irrota oikosulkulinkit ennen kuin liität kaiutinjohdot kaksoisvahvistinliitännässä. Jos näin ei tehdä, vahvistimet saattavat vahingoittua. Vertikaalinen Bi-Amping -liitäntä Tällä liitännällä samanlaisia stereovahvistimia käytetään kullekin kaiutinjärjestelmälle. Kunkin vahvistimen yksi kanava käyttää matalataajuista osaa ja toinen kanava korkeataajuista osaa alla kuvatulla tavalla. Liitä yksi johtosarja ja vahvistimen kanava liitoskohtien alasarjaan (erityinen basso-ohjaimen verkko). Liitä sitten toinen johtosarja ja toinen vahvistimen kanava ylempään liitoskohtaan (erityinen CTS-verkko). Muista liittää kumpikin (+) johto (+) vahvistinliittimiin ja kumpikin (–) johto (–) vahvistinliittimiin. Horisontaalinen Bi-Amping -liitäntä Tällä liitännällä voidaan käyttää eri stereovahvistinta kaiutinjärjestelmän matalataajuisille ja keski-korkeataajuisille osille (esim. putkivahvistin korkeille taajuuksille ja transistorivahvistin matalille taajuuksille). Yhden vahvistimen kukin kanava käyttää kunkin kaiutinjärjestelmän matalia taajuuksia ja toisen vahvistimen kukin kanava käyttää keski- korkeataajuusosaa alla kuvatulla tavalla. Tämä tapa vaatii, että kummallakin vahvistimella on sama vahvistus; muuten matalien ja keski-korkeiden taajuuksien toistossa on epätasapaino. Jos ilmenee epäselvyyttä, pyydämme ottamaan yhteyden paikalliseen liikkeeseen. Huomautus Kaiutin SPEAKERS OUTPUTINPUTOUTPUTINPUTCh.1 Ch.2OUTPUT Kaiutin (taka): Tulopaneeli (Vain yksi kanava näkyy)Tehovahvistin (taka) (Myytävänä oleva Y-sovitin) Esivahvistin (taka)

SPEAKERS OUTPUTINPUTSPEAKERS OUTPUTINPUTOUTPUTOUTPUTTehovahvistin (taka)(Matala taajuus) Tehovahvistin (taka) (Korkea taajuus)(Vain yksi kanava näkyy)(Vain yksi kanava näkyy)(Vain yksi kanava näkyy)(Myytävänä oleva Y-sovitin) Kaiutin (taka): Tulopaneeli Kaiutin Esivahvistin (taka)

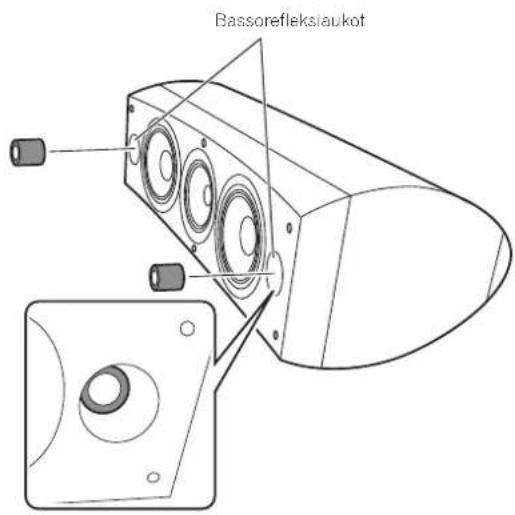

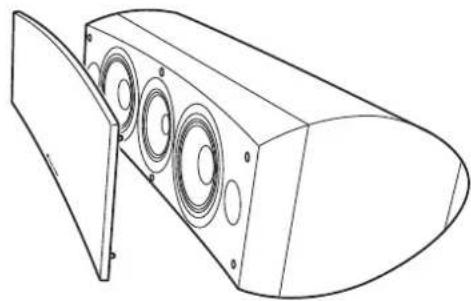

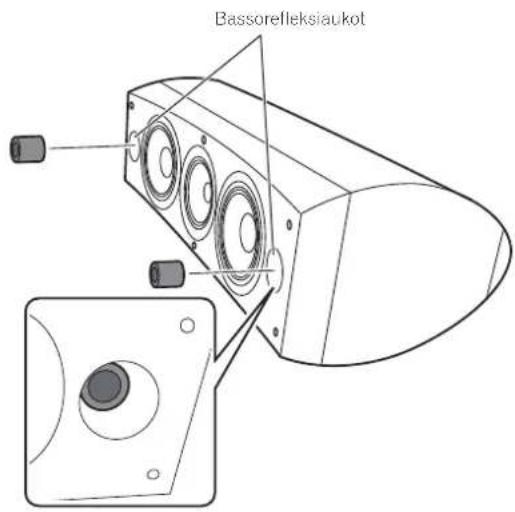

Muita tietoja Vaahtomuovipistokkeiden käyttö Tämän laitteen varusteisiin kuuluvat vaahtomuovipistokkeet, joista on hyötyä bassoäänen äänenvoimakkuuden säätämisessä. Aseta vaahtopistokkeet varovasti kaiuttimen kummallakin puolella olevaan bassorefleksiaukkoon. Aseta joko vaahtomuovipistoke A yksin tai molemmat vaahtomuovipistokkeet A ja B, jotta saadaan haluttu ääni. Vain vaahtomuovipistokkeen A käyttö Vaahtomuovipistokkeen A ja B käyttö Verkkosuojuksen kiinnittämien/ irrottaminen Tässä kaiutinjärjestelmässä on verkkosuojukset, jotka voidaan kiinnittää ja irrottaa seuraavalla tavalla: 1 Verkkosuojus kiinnitetään asettamalla kaiuttimen aukot ja verkon ulokkeet vastatusten ja painamalla lujasti. 2 Verkkosuojus irrotetaan ottamalla kiinni verkkosuojuksen ylä- ja alareunasta vasemmalta puolelta käsin ja vetämällä sitä kevyesti itseesi päin niin, että verkkosuojuksen vasen osa irtoaa kaiuttimesta. 3 Siirrä sitten kätesi verkkosuojuksen keskelle ja vedä taas ylä- ja alareunaa hieman itseesi päin keskiosan erottamiseksi. 4 Ota lopuksi kiinni verkkosuojuksen ylä- ja alareunasta oikealta puolelta ja vedä hieman itseesi päin, jotta verkkosuojuksen loppuosa irtoaa kaiuttimesta. Kaiuttimen pintojen puhdistaminen Tavallisessa käytössä pintojen pyyhkimen kuivalla kankaalla riittää kaiuttimien puhtaana pitämiseen. Jos tarpeen, pyyhi liinalla, joka on kastettu viisi- tai kuusikertaiseksi vedellä laimennettuun neutraaliin pesuaineliuokseen ja väännetty kuivaksi. Älä käytä huonekaluvahoja tai puhdistimia. Älä koskaan käytä tinneriä, bensiiniä, hyönteismyrkkyjä tai muita kemikaaleja laitteelle tai sen läheisyydessä, sillä tällaiset aineet syövyttävät sen pintaa. BassorefleksiaukotBassorefleksiaukot S-8EX_FI.book 10 ページ ２００８年７月１６日　水曜日　午後２時３１分11

Suomi Tekniset tiedot Kotelo. . . . . . . . . . . . . . . . . . . . Bassorefleksi, lattialle asetettava tyyppi(magneettisesti eristetty)Rakenne. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-teinenBassokaiutin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 cm kartio x 2Keskidiskantti . . . . . . . . . . . . . . . . . . . . . . . . . 14 cm kartio/3 cm kalotti Impedanssi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 Ω Taajuusvaste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34 Hz – 100 kHzHerkkyys. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88,5 dB (2,83 V)Suurin tuloteho . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160 WUlkoiset mitat . . . . . . . . . . . . . 723 (L) mm x 263 (K) mm x 387 (S) mmPaino . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 kg Vakiovarusteet Nastat. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 Korkkilevyt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 Suuret liukuestolevyt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 Pienet liukuestolevyt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4Vaahtomuovipistokkeet (A,B). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 Kaiuttimen alusta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Aluslevyt. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2Jousialuslevyt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Ruuvi (M5 x L40) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Ruuvit (M6 x L35) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 Verkko . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Käyttöohjeet Parannusten vuoksi pidätämme oikeuden muuttaa teknisiä ominaisuuksia ja ulkoasua ilman erillistä ilmoitusta. Magneettinen eristys Tämä kaiutinjärjestelmä on magneettisesti eristetty. Asennuspaikasta riippuen värihäiriöitä saattaa kuitenkin esiintyä, jos kaiutinjärjestelmä asennetaan erittäin lähelle televisiovastaanottimen kuvaruutua. Jos värihäiriöitä esiintyy, katkaise televisiosta virta ja kytke se sitten uudelleen 15 minuutin – 30 minuutin kuluttua. Jos ongelma ei korjaannu, sijoita kaiutinjärjestelmä kauemmas TV- vastaanottimesta. on Pioneerin vaihesäätötekniikalla varustettuihin tuotteisiin merkitty tavaramerkki. Tämä teknologia mahdollistaa korkealaatuisen äänentoiston kustakin osasta parantamalla kokonaisvaiheen sopivuutta. Julkaisija : Pioneer Corporation. Copyright-oikeudet © 2008 : Pioneer Corporation. Kaikki oikeudet pidätetään. Huom S-8EX_FI.book 11 ページ ２００８年７月１６日　水曜日　午後２時３１分2
