KÄYTTÖOHJE S3EXQL PIONEER

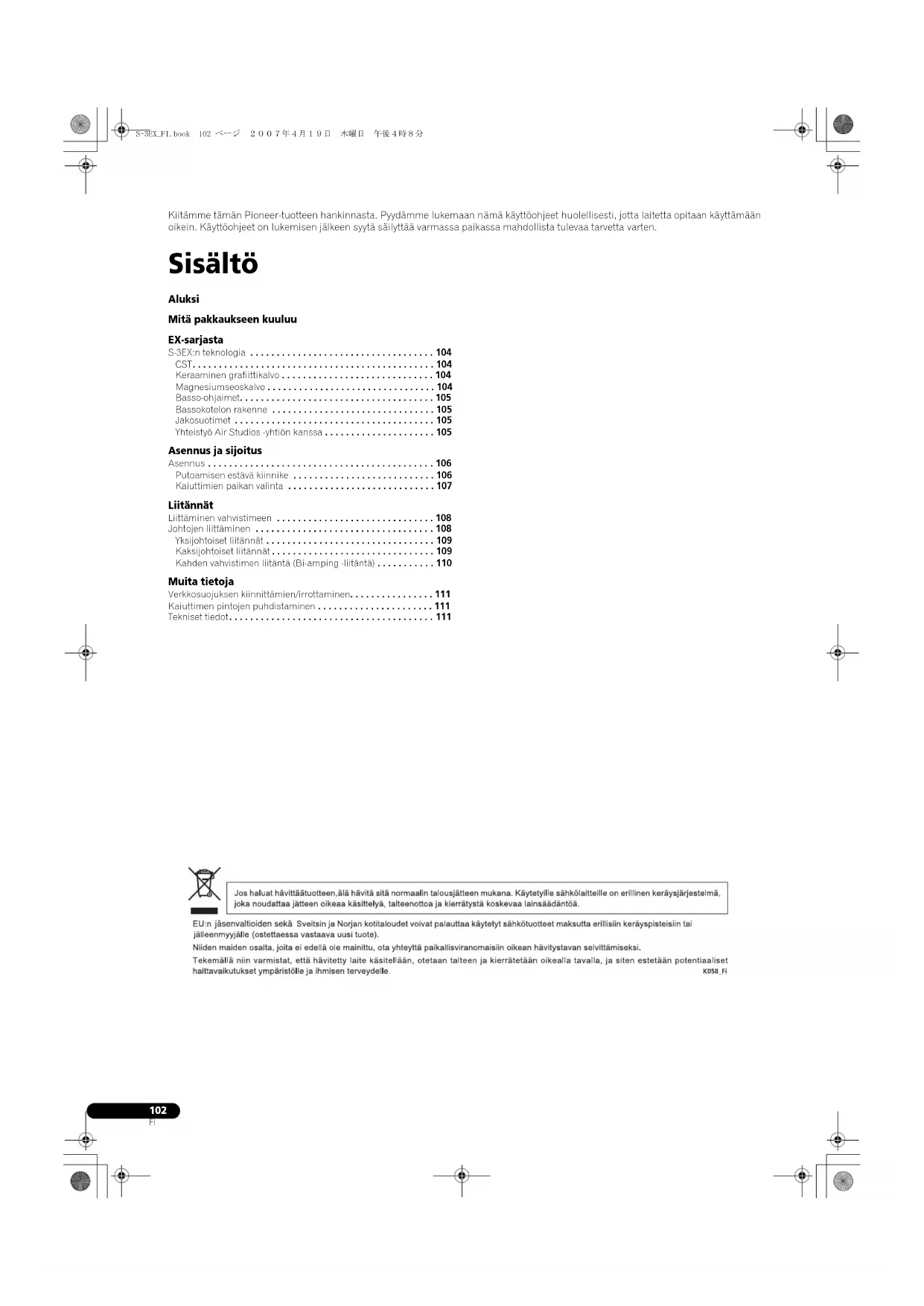

• Kiitämme tämän Pioneer-tuotteen hankinnasta. Pyydämme lukemaan nämä käyttöohjeet huolellisesti, jotta laitetta opitaan käyttämään oikein. Käyttöohjeet on lukemisen jälkeen syytä säilyttää varmassa paikassa mahdollista tulevaa tarvetta varten. Sisältö Aluksi Mitä pakkaukseen kuuluu EX-sarjasta S-3EX:n teknologia p. 104
• CST p. 104
• Keraaminen grafiittikalvo p. 104
• Magnesiumseoskalvo p. 104
• Basso-ohjaimet p. 105
• Bassokotelon rakenne p. 105
• Jakosuotimet p. 105
• Yhteistyö Air Studios -yhtiön kanssa p. 105
• Asennus ja sijoitus Asennus p. 106
• Putoamisen estävä kiinnike p. 106
• Kaiuttimien paikan valinta p. 107
• Liitännät Liittäminen vahvistimeen p. 108
• Johtojen liittäminen p. 108
• Yksijohtoiset liitännät p. 109
• Kaksijohtoiset liitännät p. 109
• Kahden vahvistimen liitäntä (Bi-amping -liitäntä) p. 110
• Muita tietoja Verkkosuojuksen kiinnittämien/irrottaminen p. 111
• Kaiuttimen pintojen puhdistaminen p. 111
• Tekniset tiedot K058_Fi S-3EX_FI.book 102 ページ ２００７年４月１９日　木曜日　午後４時８分103 p. 111

• Tämän kaiutinjärjestelmän nimellisimpedanssi on 6 Ω. Liitä kaiutinjärjestelmä vahvistimeen, jonka kuormitusimpedanssi on 4 Ω–16 Ω (malli, jossa “4 Ω–16 Ω” näkyy kaiuttimen lähtöliittimissä).Jotta kaiutin ei pääse vahingoittumaan tulon ylikuormasta johtuen, pyydämme noudattamaan seuraavia ohjeita:• Älä syötä virtaa kaiutinjärjestelmään yli suurimman sallitun tulon.• Kun graafista taajuuskorjainta käytetään korkeataajuisen alan äänekkäiden äänien korostamiseen, älä käytä liian suurta äänenvoimakkuutta vahvistimessa.• Älä pakota matalatehoista vahvistinta antamaan kovaa ääntä (vahvistimen harmoninen särö suurenee ja kaiuttimet saattavat vahingoittua).Huomautus: asennus• Kun laite sijoitetaan, varmista, että se on kiinnitetty hyvin ja vältä paikkoja, joista se saattaa pudota ja aiheuttaa vahinkoja luonnonmullistuksen (esimerkiksi maanjäristyksen) sattuessa.• Älä kiinnitä näitä kaiuttimia seinälle tai kattoon. Kaiuttimet saattavat pudota ja aiheuttaa vammoja. • Älä asenna kaiuttimia istuma-asennon päälle kattoon tai seinälle. Väärin kiinnitetty kaiuttimen verkko saattaa pudota ja aiheuttaa vahinkoja tai henkilövammoja.• Kun liität laitteita, katkaise AV-laitteesta virta ja irrota verkkojohto. Varmista, että käytät oikeita liitäntäjohtoja.Huomautus: käytön yhteydessä• Älä aseta kaiutinta epävakaalle pinnalle. Pudotessaan kaiutin saattaa aiheuttaa vahinkoja ja mennä rikki.• Älä käytä kaiutinta säröisen äänen toistoon pitkän aikaa. Tämä saattaa aiheuttaa tulipalovaaran.• Älä istu äläkä seiso kaiuttimen päällä äläkä anna lasten leikkiä sen kanssa.• Älä aseta suuria tai painavia esineitä kaiuttimen päälle.• Älä aseta magneettisia esineitä kuten ruuviavaimia tai rautaosia diskantti- tai keskikaiuttimen läheisyyteen. Koska kaiuttimissa on voimakkaat magneetit, ne saattavat vetää esineitä puoleensa ja aiheuttaa vahinkoja tai vahingoittaa kalvoa. Mitä pakkaukseen kuuluu Nastapohjat x3Asennuslevyt 3 tyyppiä, 2 kutakinMetallikiinnike x1Ruuvi (metallikiinnikkeelle) x 1Verkko x1Käyttöohjeet MUISTUTUS Näissä kovaäänisliitännöissä saattaa olla VAARALLINEN JÄNNITE. Kun liität tai kytket irti kovaääniskaapeleita, sähköiskun välttämiseksi älä kosketa eristämättöiä osia ennen virtajohdon irroittamista. D3-4-2-2-3_Fi S-3EX_FI.book 103 ページ ２００７年４月１９日　木曜日　午後４時８分104

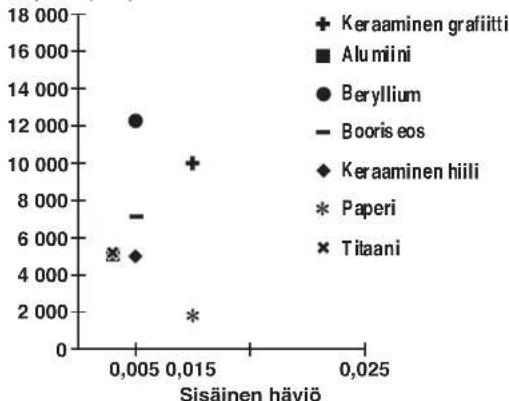

EX-sarjasta EX-sarja, jossa on käytetty Pioneerin lippulaivan TAD-kaiutinsarjan teknologiaa ja tietotaitoa, on kehitetty päämääränä luoda hintaluokkansa parhaat mahdolliset kaiuttimet. EX-sarjan suunnittelu ja valmistus on tulosta kansainvälisestä yhteistyöstä, joka edustaa parhainta Pioneerin kaiutinteknologiaa. S-3EX:n teknologia CST Järjestelmän ydinohjain on Coherent Source Transducer (CST), joka on jatkoa TAD-sarjassa käytetylle teknologialle. Diskanttikaiuttimen kalvo on asennettu samankeskisesti keskikaiuttimen kartion huipun kanssa ja se antaa 400 Hz – 100 kHz akustisen keskipisteen. CST varmistaa täydellisen äänikuvan kuuntelijan korviin tulevien suorien ja heijastuneiden äänten välillä ja yhdenmukaisen äänen koko kuunteluhuoneessa. Keraaminen grafiittikalvo CST’n diskanttikaiuttimissa on keraaminen grafiittikalvo, joka antaa kestävyyden ja vaimennusominaisuudet, jollaisiin mikään muu kaiutinjärjestelmissä nykyisin käytetty materiaali ei pysty. Keraamisen grafiitin keveys ja poikkeuksellinen lujuus luovat yhdessä kaiuttimet, jotka pystyvät tuottamaan tarkan äänentoiston, joka ulottuu pitkälle ihmisen kuuloalueen yli. Magnesiumseoskalvo CST’n keskikaiuttimissa on magnesiumseoskalvo, jonka keveys ja suuri sisäinen häviö antavat erinomaisen liikkuvuuden ja pienen keskiäänten värittymisen.

Suomi Basso-ohjaimet Alla kuvattu basso-ohjain on S-3EX-kaiutinjärjestelmän ydin. Ohjaimen voimakkuus on saatu käyttämällä aroamidikuituseosta, joka alunperin kehitettiin valmistettaessa S-1EX:tä, ja jota on käytetty sen kalvossa. Särön vähentämiseksi ja lineaarisuuden säilyttämiseksi korkeilta matalille taajuuksille on käytetty Pioneerin omaa LDMC-magneettipiiriteknologiaa. Bassokotelon rakenne S-3EX:n ainutlaatuinen muoto johtuu loogisesta tarpeesta. Jotta saadaan samanaikaistettua CST-stä ja kahdesta basso-ohjaimesta tulevat äänet, kukin ohjain on asennettu etulevyyn, joka on hieman kaareva. Tätä kaarta nimitetään nimellä "tarkkuuskäyrä" (katso alla olevaa kuvaa). Etulevy, joka on 100 mm paksu MDF-levy (keskitiheyksinen kuitulevy), on tarpeeksi luja ohjaimien voimakkuudelle. Lisäksi bassoportti on kaiverrettu erittäin paksusta MDF-kerroksesta, mistä seuraa tuulikohinan vaimennus ja selkeä, syvä bassoääni. Jakosuotimet Jakosuotimissa on käytetty ainoastaan hienoimpia osia. Ilmaytimiset kelat, johtamattomat vastukset ja filmikondensaattorit signaalipolussa on kaikki valittu huolellisesti ja optimoitu CST-ohjaimelle, jotta saadaan paras mahdollinen signaalin läpinäkyvyys. Basso-ohjaimissa on silikonteräslevy-ytimiset johtimet, jotka vähentävät särön ja virransiirron aikana esiintyvän häviön. Kaikki osat on liitetty suoraan vastaaviin langoitusmateriaaleihin painetun piirilevyn asemesta, jolloin häviö on minimaalinen ja suorituskyky paras mahdollinen. Yhteistyö Air Studios -yhtiön kanssa V. 1969 Englannissa, Lontoossa George Martinin perustama Air Studios on saavuttanut monen tunnetun artistin luottamuksen ja kunnioituksen ja sitä pidetään maailman parhaimpana äänitysstudiona. Air Studios -merkki, joka on annettu S-3EX -kaiuttimille, kertoo, että nämä kaiuttimet pystyvät toistamaan äänen sellaisella huippulaadulla mitä maailman huippumuusikot vaativat. 1 m 3 m Tarkkuuskäyrä S-3EX_FI.book 105 ページ ２００７年４月１９日　木曜日　午後４時８分106

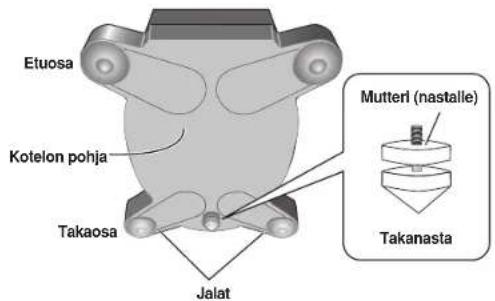

Asennus ja sijoitus Asennus Tämä kaiutinjärjestelmä on tuettu kolmesta kohdasta (kaksi jalkaa edessä ja takanasta kahden takajalan välissä).1 Valitse kaiuttimille paikka ja aseta sitten nastapohjat lattiaan.2 Aseta kaiutin nastapohjien päälle.3 Jos joko vasen tai oikea takajalka koskettaa maata ennen takanastaa, jolloin kaiutin siis ei seiso suorassa sijoituspinnalla, säädä takanasta niin, että se osuu maahan ennen kumpaakin takajalkaa.4 Aseta varusteisin kuuluvat asennuslevyt takajalkojen alle, jotta kaiutin pysyy tukevasti paikallaan.Valitse paksuudeltaan sopivin asennuslevy useammasta varusteisiin kuuluvasta tyypistä. Putoamisen estävän kiinnikeen

• Kiinnitä varusteisiin kuuluvalla ruuvilla metallikiinnike lujasti kaiuttimien takaosaan. • Kuljeta liikkeistä saatava vahva naru metallikiinnikkeen läpi, jotta kaiutin saadaan tuettua seinään. Varmista, että seinä, johon kaiutin kiinnitetään, on tarpeeksi vahva ja kestää kaiuttimen painon. Kun kaiutin on kiinnitetty, varmista, että se ei pääse kaatumaan.• Jos kaiutin putoaa, se saattaa aiheuttaa vahinkoja.• Älä kiinnitä metallikiinnikettä suoraan seinään. Sitä tulee käyttää vain yhdessä vahvan narun kanssa estämään kaiuttimen putoaminen.• Kuljeta kaksi vahvaa narua metallikiinnikkeen läpi ja kiinnitä kaiutin seinään edellä kuvatulla tavalla.Älä sijoita kaiutinta sellaiseen paikkaan, johon aurinko paistaa suoraan ja vältä lämmittimen ja ilmastointilaitteen läheisyydessä olevia paikkoja. Tällaisissa paikoissa kaiuttimien pinta saattaa vääristyä, väri lähteä ja kaiuttimet saattavat vahingoittua.Pioneer ei ota minkäänlaista vastuuta vahingoista, jotka ovat seurausta sijoittamisesta, virheellisestä asennuksesta, riittämättömästä vahvuuden voimistamisesta, laitteen virheellisestä käytöstä, luonnonmullistuksista jne.• Älä aseta kaiutinta epävakaalle pinnalle. Pudotessaan kaiutin saattaa aiheuttaa vahinkoja ja mennä rikki.
• Älä aseta kaiutinta sellaiseen paikkaan, josta se saattaa pudota nukkuvan ihmisen päälle maanjäristyksen sattuessa.

• Koska tämä laite painaa noin 48 kg, on erittäin vaarallista yrittää säätää nasta kallistamalla kaiutin. Aseta laite pehmeälle pinnalle (esimerkiksi huovan päälle), niin ettei se vahingoita lattiaa. Laitteen asennukseen tarvitaan ainakin kaksi henkilöä. JalatKotelon pohjaMutteri (nastalle)TakanastaEtuosaTakaosa Asennuslevy Kaiuttimen takaosa Tarpeeksi vahva naru Metallikiinnike Tärkeää S-3EX_FI.book 106 ページ ２００７年４月１９日　木曜日　午後４時８分107

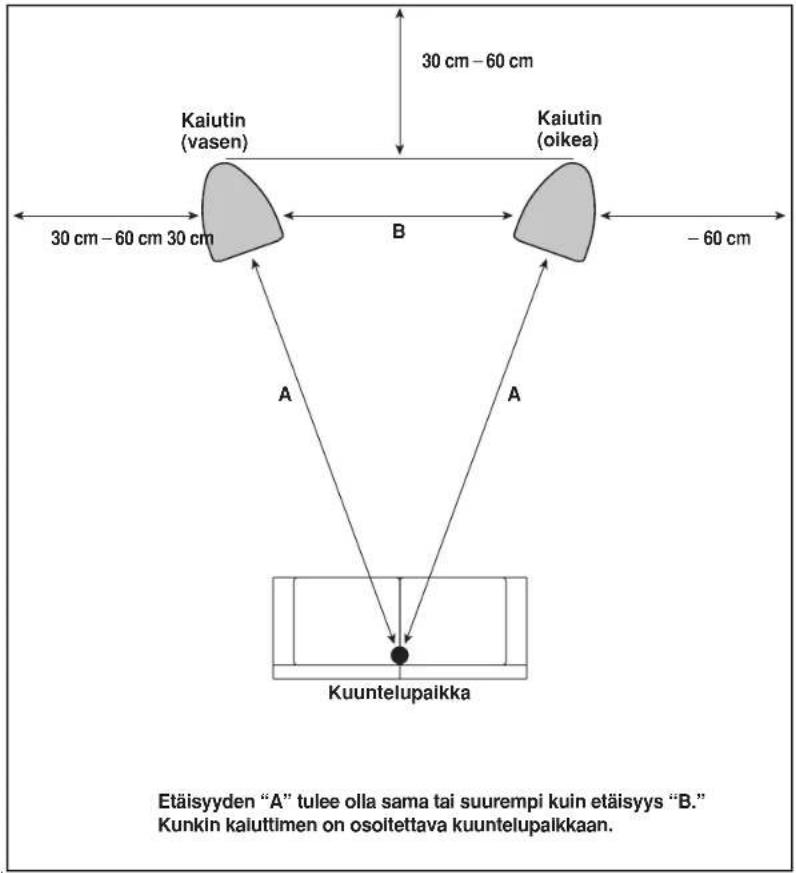

Suomi Kaiuttimien paikan valinta S-3EX-kaiutinjärjestelmän paikalla kuunteluhuoneessa on suuri vaikutus kokonaistulokseen eli siis siihen miten bassoäänet toistuvat, miten tarkkana ääni toistuu ja millainen äänikuvasta muodostuu. Kaikki huoneet ovat erilaisia, joten seuraava kuvaus on tarkoitettu ainoastaan viitteeksi. Etsi omassa huoneessasi erilaisia sijoituspaikkoja kokeilemalla paikka, josta saadaan paras mahdollinen äänentoisto. Katso alla olevasta kuvasta ohjeita parhaan sijoituspaikan valintaan.

• Käytä erittäin kosteissa paikoissa kosteudenpoistajaa ja kuivissa paikoissa ilmankosteuttajaa huoneen kosteustason säätämiseen. Vältä suoraa auringonpaistetta äläkä aseta kaiutinta lämmityslaitteiden lähelle. Kuuntelupaikka

Kaiutin (oikea) Kaiutin (vasen) Etäisyyden “A” tulee olla sama tai suurempi kuin etäisyys “B.” Kunkin kaiuttimen on osoitettava kuuntelupaikkaan. Tärkeää S-3EX_FI.book 107 ページ ２００７年４月１９日　木曜日　午後４時８分108

Liitännät Liittäminen vahvistimeen Tämän kaiuttimen varusteisiin ei kuulu kaiutinjohtoja, joita käytetään vahvistimen liittämiseen. Ota seuraavat seikat huomioon kaiutinjohtoja valittaessa, jotta kaiutinjärjestelmästä saadaan paras mahdollinen suorituskyky:

• Jos mahdollista, käytä paksua kaiutinjohtoa ja pidä johdot mahdollisimman lyhyinä.

• Jos vasemman ja oikean kaiuttimen johto on eripituinen, sovita johto samanpituisiksi valiten pitemmälle etäisyydelle sopiva pituus.

• Johdoilla on erilaiset ominaisuudet.s. Pidä tämä seikka mielessäsi, kun käytät mitä tahansa johtoja.

• Valitse johdot, joiden vastus on mahdollisimman vähäinen ja varmista, että kaiutinliittimien ja vahvistimen johdot on kiinnitetty lujasti. Johtojen liittäminen 1 Katkaise virta vahvistimesta. 2 Liitä kaiutinjohdot kaiuttimen takana olevin tuloliittimiin (alemmat). Tulon napaisuudessa punainen on positiivinen (+) ja musta negatiivinen (–). 3 Liitä johtojen toiset päät vahvistimen kaiuttimien lähtöliittimiin (katso tarkemmat ohjeet vahvistimen käyttöohjeista).

• Ota kiinni alempien tuloliittimien suojusnupeista ja käännä niitä vasemmalle(vastapäivään), aseta kaiutinjohdot liittimien aukkoihin ja kiristä sitten nupit oikosulkutangon ja johdon kiinnittämiseksi.

• Kaiutinliittimet voidaan liittää myös banaanipistokkeella. Kun käytät banaanipistoketta, irrota tuloliittimen kärjessä oleva suojus.

• Kun pistokkeet on liitetty, varmista johdoista kevyesti vetämällä, että ne ovat kiinnittyneet lujasti liittimiin. Huono liitäntä aiheuttaa kohinaa ja katkoja ääneen.

• Johtojen säikeiden pilkistäminen ulos liittimistä niin, että ne koskettavat toisiaan, kuormittaa vahvistinta. Tämä saattaa aiheuttaa sen, että vahvistin lakkaa toimimasta ja vahingoittuu.

• Kun käytetään vahvistimeen liitettyjä kaiutinpareja, normaalia stereotehostetta ei saada, jos yhden kaiuttimen (vasemman tai oikean) napaisuus on päinvastainen. Oikosulkutangon liittimet Punainen liitin

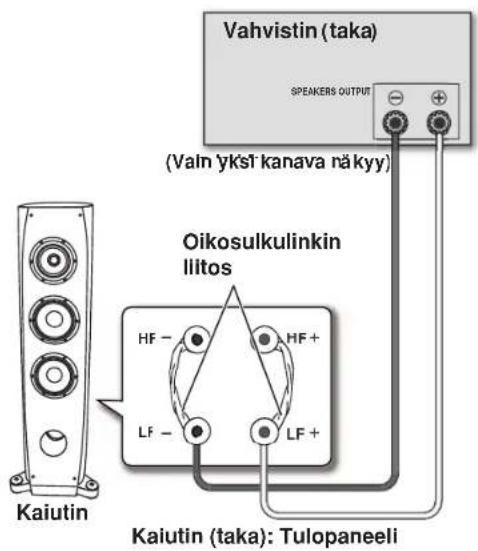

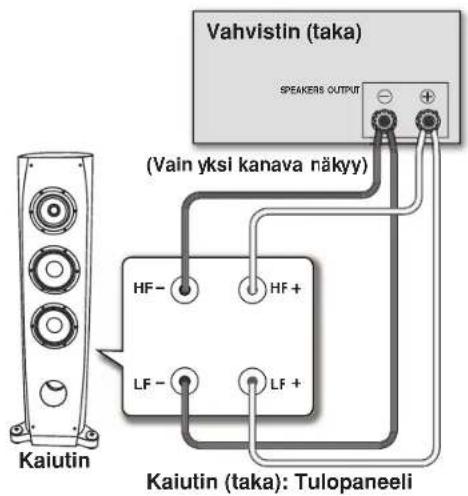

Suomi Yksijohtoiset liitännät Liitä yksijohtoisessa liitännässä jakosuotimen keski-korkea ja matalataajuiset osat laiteen varusteisiin kuuluvalla oikosulkulinkillä ja liitä sitten vahvistimen (+) johto jompaankumpaan punaiseen liitoskohtaan ja vahvistimen (–) johto jompaankumpaan mustaan liitoskohtaan alla kuvatulla tavalla. Kaksijohtoiset liitännät Kaksijohtoisessa liitännässä vahvistimen kautta toimivat kaiutinjärjestelmät liitetään erikseen vastaaviin korkea- ja matalatuloiseen liitäntään. Tämän johdosta CST-ohjain ja basso-ohjaimet tulevat liitetyiksi vahvistimeen erikseen, jolloin on mahdollista valita kullekin ohjaimelle parhaiten sopiva johtotyyppi. Liitä yksi johtosarja liitännän alasarjaan (basso-ohjaimen erityisverkko). Liitä sitten toinen johtosarja yläsarjaan (CST-erityisverkko). Liitä seuraavaksi kumpikin johtosarja vahvistimeen sopiviin liittimiin. Liitä kumpikin (+) johto (+) vahvistinliittimeen ja kumpikin (–) johto (–) vahvistinliittimeen alla kuvatulla tavalla.SPEAKERS OUTPU

Oikosulkulinkin liitos Kaiutin (taka): Tulopaneeli Vahvistin

(Vain yksi kanava n in ksi kana a n

yy) Kaiutin Vahvistin

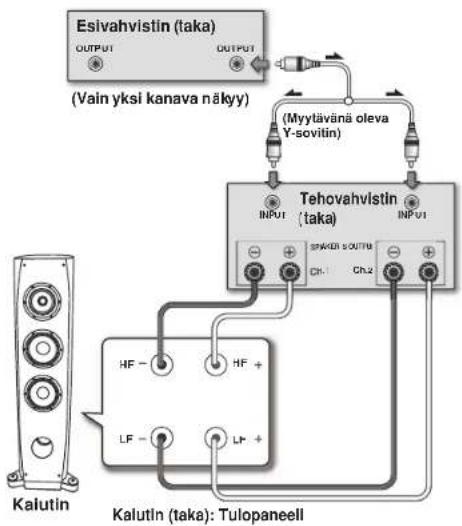

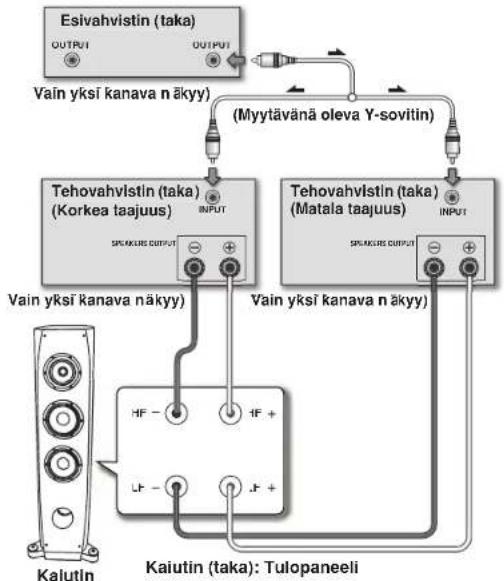

Kahden vahvistimen liitäntä (Bi-amping -liitäntä) Kahta vahvistinta käyttämällä saadaan paras tulos, kun käytetään sopivaa vahvistinta matala- ja keski-korkeataajuisille osille. Liitäntöjä on kaksi, joista kutsutaan tavallisesti horisontaaliseksi ja vertikaaliseksi bi-amping -liitännäksi. Huomautus Irrota oikosulkulinkit ennen kuin liität kaiutinjohdot kaksoisvahvistinliitännässä. Jos näin ei tehdä, vahvistimet saattavat vahingoittua. Vertikaalinen Bi-Amping -liitäntä Tällä liitännällä samanlaisia stereovahvistimia käytetään kullekin kaiutinjärjestelmälle. Kunkin vahvistimen yksi kanava käyttää matalataajuista osaa ja toinen kanava korkeataajuista osaa alla kuvatulla tavalla. Liitä yksi johtosarja ja vahvistimen kanava liitoskohtien alasarjaan (erityinen basso-ohjaimen verkko). Liitä sitten toinen johtosarja ja toinen vahvistimen kanava ylempään liitoskohtaan (erityinen CTS-verkko). Muista liittää kumpikin (+) johto (+) vahvistinliittimiin ja kumpikin (–) johto (–) vahvistinliittimiin. Horisontaalinen Bi-Amping -liitäntä Tällä liitännällä voidaan käyttää eri stereovahvistinta kaiutinjärjestelmän matalataajuisille ja keski-korkeataajuisille osille (esim. putkivahvistin korkeille taajuuksille ja transistorivahvistin matalille taajuuksille). Yhden vahvistimen kukin kanava käyttää kunkin kaiutinjärjestelmän matalia taajuuksia ja toisen vahvistimen kukin kanava käyttää keski- korkeataajuusosaa alla kuvatulla tavalla. Tämä tapa vaatii, että kummallakin vahvistimella on sama vahvistus; muuten matalien ja keski-korkeiden taajuuksien toistossa on epätasapaino. Jos ilmenee epäselvyyttä, pyydämme ottamaan yhteyden paikalliseen liikkeeseen.

yy) Kaiutin Tehovahvistin

(Myytävänä oleva Y-sovitin) Esivahvistin

(Vain yksi kanava n kik

(Vain yksi kanava n kik

(Vain yksi kanava n Vi kik

(Myytävänä oleva Y-sovitin) Kaiutin (taka): Tulopaneeli Kaiutin Esivahvistin

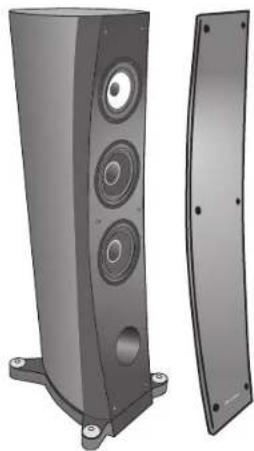

Suomi Muita tietoja Verkkosuojuksen kiinnittämien/ irrottaminen Tässä kaiutinjärjestelmässä on verkkosuojukset, jotka voidaan kiinnittää ja irrottaa seuraavalla tavalla: 1 Verkkosuojus kiinnitetään asettamalla kaiuttimen aukot ja verkon ulokkeet vastatusten ja painamalla lujasti. 2 Verkkosuojus irrotetaan ottamalla molemmin käsin kiinni sen pohjasta ja vetämällä verkkoa varovasti itseä kohti niin, että verkon alaosa irtoaa kaiuttimesta. 3 Siirrä kätesi verkon keskiosaan ja vedä taas hieman itseesi päin. Verkon keskiosa irtoaa nyt kaiuttimesta. 4 Toista samoin verkon yläosassa, jolloin koko verkko irtoaa kaiuttimesta. Kaiuttimen pintojen puhdistaminen Tavallisessa käytössä pintojen pyyhkimen kuivalla kankaalla riittää kaiuttimien puhtaana pitämiseen. Jos kaiuttimissa on vaikeasti lähtevää likaa, pyyhi pinnat kankaalla, joka on kostutettu viisi- tai kuusi-kertaiseksi vedellä laimennettuun neutraaliin pesuaineeseen ja väännetty sitten kuivaksi. Älä käytä huonekaluvahaa tai puhdistimia. Älä koskaan käytä tinneriä, bensiiniä, hyönteismyrkkyjä tai muita kemikaaleja laitteelle tai sen läheisyydessä, sillä tällaiset aineet syövyttävät sen pintaa. Tekniset tiedot Kotelo. . . . . . . . . . . . . . . . . . . . Bassorefleksi, lattialle asetettava tyyppi(magneettisesti eristetty)Rakenne. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-teinenBassokaiutin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16 cm kartio x2Keskidiskantti . . . . . . . . . . . . . . . . . . . . . . . . 14 cm kartio / 3 cm kalotti Nimellisimpedanssi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 Ω Taajuusvaste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 Hz – 100 kHz Herkkyys . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88,5 dB (2,83 V) Suurin tuloteho . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160 WUlkoiset mitat . . . . . . . . . . . . . . . . . . . 350 (W) x 1224 (H) x 541 (D) mm Paino . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48 kg Vakiovarusteet Nastapohjat. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 Asennuslevyt. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 tyyppiä, 2 kutakinMetallikiinnike . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1Ruuvi (metallikiinnikkeelle) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Verkko . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Käyttöohjeet Parannusten tekemiseksi pidätämme oikeuden muuttaa teknisiä ominaisuuksia ja ulkoasua ilman erillistä ilmoitusta. Magneettinen eristys Tämä kaiutinjärjestelmä on magneettisesti eristetty. Asennuspaikasta riippuen värihäiriöitä saattaa esiintyä, jos kaiutinjärjestelmä on sijoitettu hyvin lähelle TV-vastaanottimen kuvaruutua. Jos värihäiriöitä esiintyy, katkaise televisiosta virta ja kytke se sitten uudelleen 15–30 minuutin kuluttua. Jos ongelma ei korjaannu, sijoita kaiutinjärjestelmä kauemmas TV- vastaanottimesta. on Pioneerin vaihesäätötekniikalla varustettuihin tuotteisiin merkitty tavaramerkki. Tämä teknologia mahdollistaa korkealaatuisen äänentoiston kustakin osasta parantamalla kokonaisvaiheen sopivuutta. Julkaisija : Pioneer Corporation. Copyright-oikeudet © 2007 : Pioneer Corporation. Kaikki oikeudet pidätetään. Huom S-3EX_FI.book 111 ページ ２００７年４月１９日　木曜日　午後４時８分112
