GEBRUIKSAANWIJZING S3EXQL PIONEER

Nota S-3EX_IT.book 41 ページ ２００７年４月１９日　木曜日　午後４時６分42

Du K058_A_Du Deponeer dit product niet bij het gewone huishoudelijk afval wanneer u het wilt verwijderen. Er bestaat een speciaal wettelijk

voorgeschreven verzamelsysteem voor de juiste behandeling, het opnieuw bruikbaar maken en de recycling van gebruikte

elektronische producten.

In de lidstaten van de EU, Zwitserland en Noorwegen kunnen particulieren hun gebruikte elektronische producten gratis bij de daarvoor

bestemde verzamelplaatsen of een verkooppunt (indien u aldaar een gelijkwaardig nieuw product koopt) inleveren.

Indien u zich in een ander dan bovengenoemd land bevindt kunt u contact opnemen met de plaatselijke overheid voor informatie over de juiste

verwijdering van het product.

Zodoende zorgt u ervoor dat het verwijderde product op de juiste wijze wordt behandeld, opnieuw bruikbaar wordt gemaakt, t gerecycleerd en het

niet schadelijk is voor de gezondheid en het milieu.

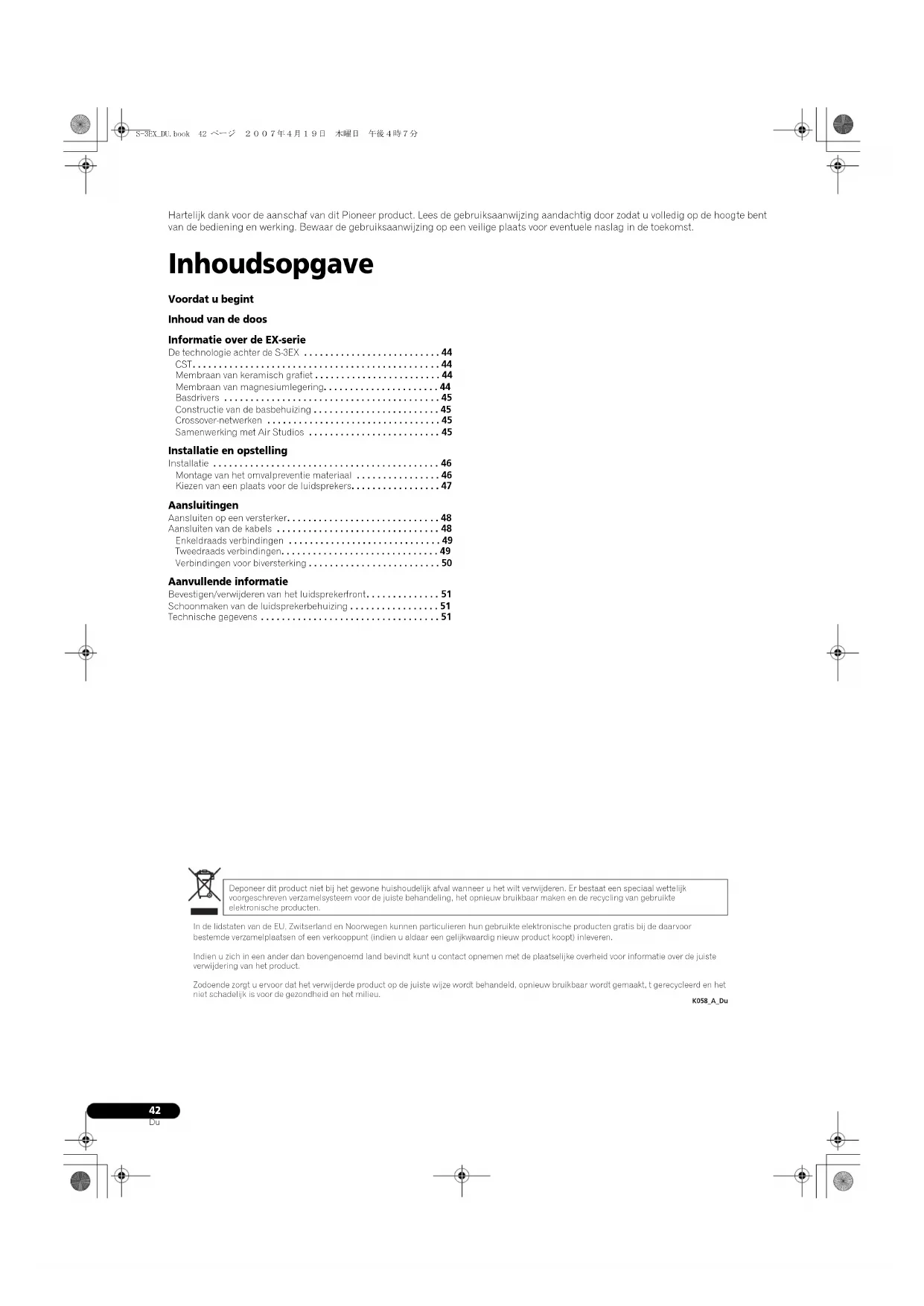

Hartelijk dank voor de aanschaf van dit Pioneer product. Lees de gebruiksaanwijzing aandachtig door zodat u volledig op de hoogte bent

van de bediening en werking. Bewaar de gebruiksaanwijzing op een veilige plaats voor eventuele naslag in de toekomst.

Informatie over de EX-serie

Constructie van de basbehuizing . . . . . . . . . . . . . . . . . . . . . . . . 45

Crossover-netwerken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Samenwerking met Air Studios . . . . . . . . . . . . . . . . . . . . . . . . . 45

Installatie en opstelling

Installatie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

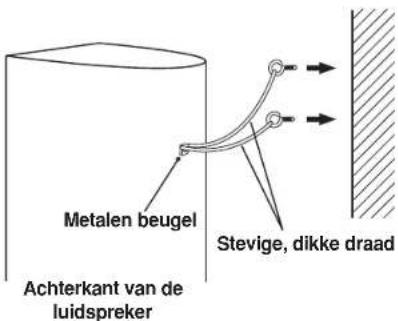

Montage van het omvalpreventie materiaal . . . . . . . . . . . . . . . . 46

Kiezen van een plaats voor de luidsprekers. . . . . . . . . . . . . . . . . 47

Aansluiten op een versterker. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Enkeldraads verbindingen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Tweedraads verbindingen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Verbindingen voor biversterking . . . . . . . . . . . . . . . . . . . . . . . . . 50

Aanvullende informatie

Bevestigen/verwijderen van het luidsprekerfront. . . . . . . . . . . . . . 51

Schoonmaken van de luidsprekerbehuizing . . . . . . . . . . . . . . . . . 51

• De nominale impedantie van deze luidsprekers is 6 Ω. Sluit de luidsprekers op een versterker aan met een belastingsimpedantie tussen 4 Ω en 16 Ω (een model met het

opschrift “4 Ω -16 Ω” op de luidspreker- uitgangsaansluitingen).Om beschadiging van de luidsprekers als gevolg van overbelasting te voorkomen, dient u de volgende punten in acht te nemen:• De stroomtoevoer naar de luidsprekers mag het maximaal toelaatbare ingangsvermogen niet overschrijden.• Bij gebruik van een grafische equalizer voor het versterken van de hoge tonen, mag het volume van de versterker niet te hoog worden ingesteld.• Probeer niet om een versterker met laag vermogen geluid met overmatig hoog volume te laten weergeven (de harmonische vervorming van de versterker zal toenemen, wat kan resulteren in beschadiging van de luidspreker).Let op: opstelling• Zet de luidspreker op een stabiele ondergrond en let erop dat de luidspreker niet kan vallen en letsel veroorzaken bij een onvoorziene situatie of natuurramp (zoals een aardbeving).• Bevestig de luidsprekers niet aan een muur of het plafond. De luidsprekers kunnen vallen en letsel veroorzaken.• Monteer de luidsprekers niet boven u aan het plafond of aan een muur. Als de luidspreker verkeerd is bevestigd, kan het luidsprekerfront vallen met beschadiging of letsel tot gevolg. • Schakel de AV-apparatuur uit, haal de stekker uit het stopcontact en raadpleeg de gebruiksaanwijzingen voordat u begint met het aansluiten van apparatuur. Zorg dat u de juiste aansluitkabels gebruikt.Let op: gebruik• Zet de luidspreker niet op een onstabiele ondergrond. De luidspreker kan gevaar opleveren wanneer deze omvalt of de apparatuur kan beschadigd worden.• Laat de luidspreker niet gedurende langere tijd vervormd geluid weergeven. Dit kan resulteren in brand.• Ga niet op de luidspreker zitten of staan en laat ook niet kinderen op de luidspreker spelen.• Zet geen grote of zware voorwerpen op de luidspreker.• Leg geen voorwerpen die door magneten worden aangetrokken, zoals schroevendraaiers of ijzeren voorwerpen, in de buurt van de tweeter of midrange. Aangezien er sterke magneten in de luidsprekers zijn, kunnen de voorwerpen worden aangetrokken met persoonlijk letsel of beschadiging van het membraan tot gevolg. Inhoud van de doos Penvoetjes x3Montageschijfjes 3 typen, elk 2 stuksMetalen beugel x1Schroef (voor metalen beugel) x1Front x1Handleiding

LET OP Op deze luidsprekeraansluitingen staat een

GEVAARLIJKE spanning. Om een elektrische schok te

voorkomen bij het aansluiten en losmaken van de

luidsprekerkabels, moet u de stekker uit het

stopcontact halen voordat u niet geïsoleerde

onderdelen aanraakt. D3-4-2-2-3_A_DuS-3EX_DU.book 43 ページ ２００７年４月１９日　木曜日　午後４時７分44

Informatie over de EX-serie

De EX-serie, die is uitgerust met de geavanceerde technologische know-how van Pioneer's topkwaliteit TAD-luidsprekerserie, is ontwikkeld met het doel een optimale luidsprekerkwaliteit te verwezenlijken binnen deze luidsprekerklasse. Het ontwerp en de productie van de EX-serie is het resultaat van internationale samenwerking en dit product vertegenwoordigt het neusje van de zalm in Pioneer's luidsprekertechnologie.

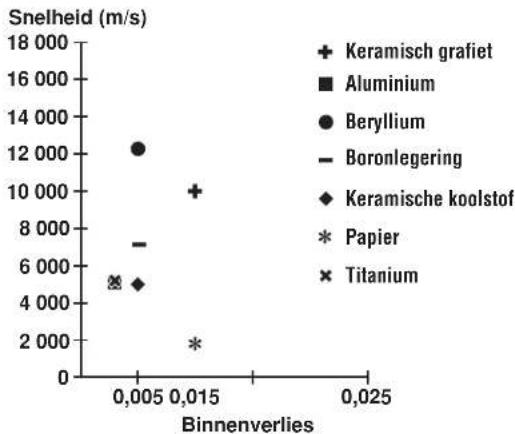

De technologie achter de S-3EX CST De centrale driver van het systeem is de coherente brontransducer (CST) die gebaseerd is op de technologie gebruikt in TAD. Het tweetermembraan is concentrisch binnen de apex van de midrangeconus gemonteerd en levert een puntbrongeluid van 400 Hz tot 100 kHz. De CST zorgt voor een perfecte spectrale balans tussen de directe en weerkaatste geluidsgolven die het oor van de luisteraar bereiken, wat in een consistent geluid in de gehele luisterkamer en een verbeterd geluidsbeeld resulteert. Membraan van keramisch grafiet De tweeter van de CST heeft een membraan van keramisch grafiet dat sterkte- en dempingskarakteristieken van topniveau bezit die praktisch niet verwezenlijkt kunnen worden met andere materialen die tegenwoordig in audioluidsprekersystemen van betere kwaliteit worden gebruikt. Door het lichte gewicht en de uitzonderlijke sterkte van keramisch grafiet kunnen luidsprekers worden gebouwd waarvan de membraanresonantie ver boven het eigen hoorbare geluidsbereik ligt. Membraan van magnesiumlegering De midrange van de CST is uitgerust met een membraan van magnesiumlegering dat gekenmerkt wordt door een licht gewicht en hoog binnenverlies, wat een uitzonderlijke transientie en minimale kleuring van de middentonen oplevert. Keramisch grafiet

Basdrivers De basdriver die hieronder is afgebeeld vormt de basis van het S-3EX luidsprekersysteem. De sterkte van de driver wordt verkregen door het gebruik van aramide/koolstof-composiet materiaal, dat oorspronkelijk gemaakt werd bij de ontwikkeling van de S-1EX, in het membraan. Pioneer's exclusieve LDMC magnetische circuittechnologie is toegepast om de lineariteit vanaf de lage tot hoge uitgangsniveaus te behouden en een minimale vervorming te garanderen. Constructie van de basbehuizing De unieke vorm van de S-3EX is gebaseerd op een logische noodzakelijkheid. Om de aankomsttijd van het geluid van de CST en de twee basdrivers te synchroniseren, zijn de drivers op een klankbord gemonteerd dat dient om een hoge delicate curve, ook wel de "precisie-curve" genoemd, te kunnen creëren (zie de onderstaande afbeelding). Het klankbord is gemaakt van 10 mm dik MDF (vezelplaat met middelmatige dichtheid) en is sterk genoeg om de aansturingskracht van de drivers te weerstaan. Bovendien is de baspoort uit een zeer dik blok MDF gesneden waardoor de windruis is verminderd en een duidelijk en diep basgeluid wordt verkregen. Crossover-netwerken De crossover-netwerken maken gebruik van hoogwaardige componenten. Door in het signaalpad spreekspoelen met luchtkern, niet-inductieve weerstanden en filmcondensators toe te passen die geoptimaliseerd zijn voor de CST-driver, wordt een zo groot mogelijke transparantie in het signaal verkregen. De basdrivers gebruiken siliconen inductors met een stalen plaat als kern waardoor vervorming en verlies tijdens de energie-overdracht worden geminimaliseerd. Alle componenten zijn rechtstreeks met de respectievelijke bedradingsmaterialen verbonden, in plaats van met een gedrukte circuitplaat, waardoor een minimaal signaalverlies en maximale prestatie worden verkregen. Samenwerking met Air Studios Sinds de oprichting door George Martin in 1969 heeft Air Studios in London, Engeland, onverdeeld respect verdiend van talloze artiesten die deze als 's werelds beste opnamestudio beoordelen. Het Air Studios label dat aan de S-3EX is toegekend, betekent dat deze luidsprekers in staat zijn om het topkwaliteit geluid te produceren dat geëist wordt door de beste muziekproducenten in de wereld. 1 meter 3 meter Precisie-curve S-3EX_DU.book 45 ページ ２００７年４月１９日　木曜日　午後４時７分46

Installatie en opstelling

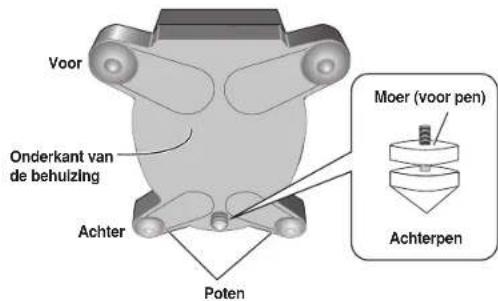

Installatie Deze luidspreker rust op drie punten (de twee voorpoten en de achterpen die zich tussen de twee achterpoten bevindt).1 Kies een geschikte plaats voor de luidspreker en leg de penvoetjes op de vloer.2 Plaats de luidspreker op de penvoetjes.3 Als de linker of rechter achterpoot de grond raakt voordat de achterpen deze raakt, waardoor de luidspreker niet vlak op de ondergrond rust, stelt u de achterpen zo af dat deze de grond raakt voordat een van de achterpoten dit doet.4 Schuif de bijgeleverde montageschijfjes onder de achterpoten zodat de luidspreker stabiel staat.Kies het montageschijfje met de juiste dikte uit de bijgeleverde montageschijfjes. Montage van het omvalpreventie materiaal • Maak de metalen beugel stevig met de bijgeleverde schroef aan de achterkant van de luidspreker vast. • Laat een stevige draad door de metalen beugel lopen en bevestig de draad aan de muur. Zorg dat de muur waaraan u de luidspreker vastmaakt stevig genoeg is om het gewicht van de luidspreker te dragen. Controleer na het vastmaken van de luidspreker of deze niet meer kan omvallen.• De luidspreker kan beschadiging veroorzaken wanneer deze omvalt.• Bevestig de metalen beugel niet rechtstreeks aan de muur. De beugel mag alleen samen met een stevige draad worden gebruikt. Dit om te voorkomen dat de luidspreker toch nog omvalt.• Laat twee stevige draden door de metalen beugel lopen en maak de luidspreker op de aangegeven manier aan de muur vast.Zet de luidsprekers niet in de zon en houd deze ook uit de buurt van verwarmingselementen en airco’s. Dit om kromtrekken en verkleuring van de behuizing en andere beschadigingen van de luidsprekers te voorkomen.Pioneer kan niet aansprakelijk worden gesteld voor beschadigingen als gevolg van een foutieve montage of bevestiging, onvoldoende versteviging, verkeerd gebruik van het product, natuurrampen enz. • Zet de luidspreker niet op een onstabiele ondergrond. De luidspreker kan gevaar opleveren wanneer deze omvalt of de apparatuur kan beschadigd worden. • Als extra veiligheidsmaatregel moet u de luidspreker zodanig plaatsen dat deze niet per ongeluk kan omvallen en op iemand terecht kan komen. • Aangezien deze luidspreker ongeveer 48 kg weegt, is het gevaarlijk om de penmoer te bevestigen terwijl u de luidspreker kantelt. Plaats

de luidspreker op een zachte ondergrond (zoals een deken) zodat de vloer niet wordt beschadigd en voer de werkzaamheden met minimaal twee personen uit.PotenOnderkant van de behuizingMoer (voor pen)Achterpen Voor Achter Montageschijfje

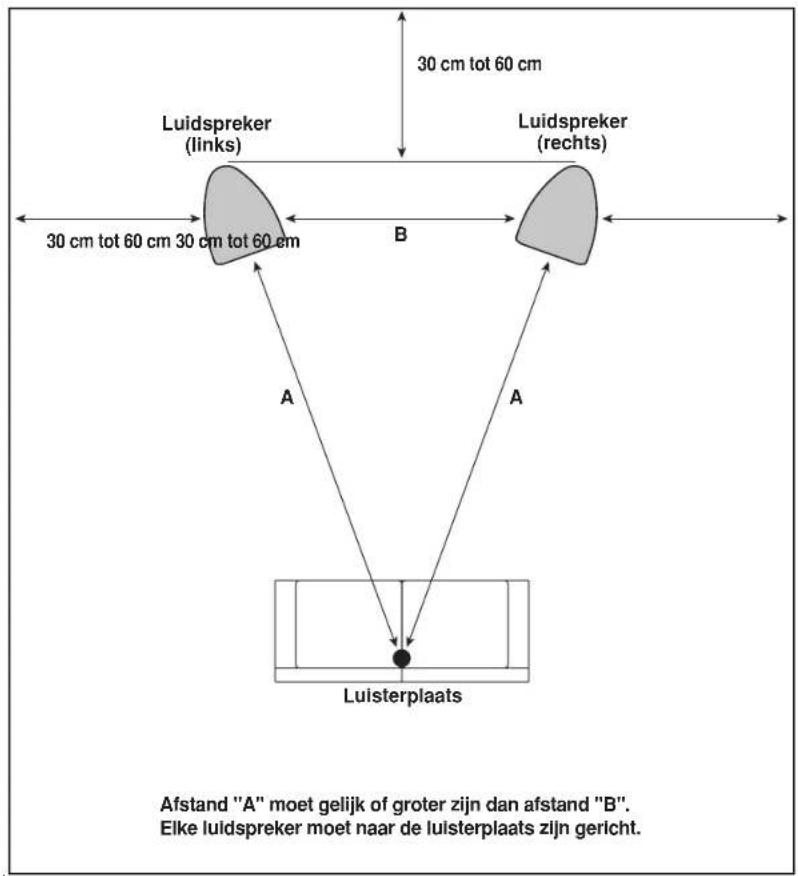

Kiezen van een plaats voor de luidsprekers

De opstelling van de luidsprekers in de luisterruimte heeft een grote invloed op de totale prestatie van het S-3EX luidsprekersysteem wat

betreft de kwaliteit van de basweergave, de klank en het geluidsbeeld. Alle kamers zijn anders, dus de informatie in dit hoofdstuk moet u

beschouwen als een algemene richtlijn. Het verdient aanbeveling een weinig te experimenteren totdat u de beste opstelling hebt gevonden. Gebruik de onderstaande afbeelding om de optimale plaats voor de luidsprekers te bepalen. .

• In een ruimte met hoge vochtigheid moet u een ontvochtigingsapparaat gebruiken en in een ruimte waar het erg droog is moet u een

bevochtigingsapparaat gebruiken, om een optimale vochtigheidsgraad te verkrijgen. Stel de luidsprekers niet bloot aan direct zonlicht en houd de luidsprekers ook uit de buurt van verwarmingstoestellen. Luisterplaats

Afstand "A" moet gelijk of groter zijn dan afstand "B".

Elke luidspreker moet naar de luisterplaats zijn gericht.

Belangrijk S-3EX_DU.book 47 ページ ２００７年４月１９日　木曜日　午後４時７分48

Aansluiten op een versterker

Bij deze luidsprekers worden geen luidsprekerkabels geleverd

voor aansluiting op een versterker. Neem de volgende punten in

acht bij het uitkiezen van de luidsprekerkabels zodat een optimale

prestatie van het luidsprekersysteem wordt verkregen:

• Gebruik luidsprekerkabels met een dikke middenkern en houd

de kabels zo kort mogelijk.

• Als de lengte van de kabels die vereist is voor de linker en

rechter luidspreker verschillend is, gebruik dan toch kabels

van dezelfde lengte, gebaseerd op de langste kabel u nodig

• Kabels hebben verschillende eigenschappen. Houd hiermee

rekening wanneer u een willekeurige kabel gebruikt.

• Kies kabels met een zo laag mogelijke weerstand en zorg dat

de kabels stevig op de aansluitingen van de luidsprekers en de

versterker zijn aangesloten.

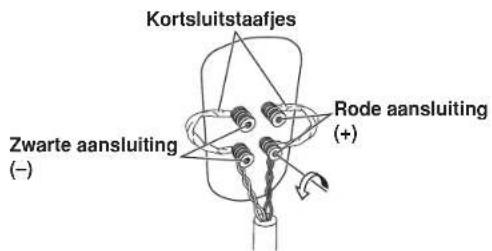

Aansluiten van de kabels

1 Schakel de versterker uit.

2 Sluit de kabels op de ingangsaansluitingen (onder) aan

de achterkant van de luidspreker aan. De polariteit van de

ingangsaansluitingen is rood voor positief (+) en zwart voor

3 Sluit het andere uiteinde van de kabels aan op de

luidspreker-uitgangsaansluitingen van de versterker

(raadpleeg de gebruiksaanwijzing van de versterker voor

verdere informatie).

• Pak de kapknopjes op de onderste ingangsaansluitingen vast,

draai ze naar links (tegen de klok in) en steek de

luidsprekerdraden in de gaten van de aansluitingen. Draai

daarna de knopjes vast om de kortsluitstaafjes en de draden

• U kunt ook een luidsprekerkabel met banaanstekker

gebruiken. Vergeet bij gebruik van een banaanstekker niet om

het kapje op het puntje van de ingangsaansluiting te

• Nadat u de stekkers in de aansluitbussen hebt gestoken, trekt

u lichtjes aan de kabels om te controleren of de stekkers stevig

vastzitten. Een slecht contact kan resulteren in storingen of

onderbrekingen in het geluid.

• Als de draden uit de aansluitingen steken en met elkaar in

contact komen, zal dit een extra belasting voor de versterker

betekenen. Het is mogelijk dat de versterker dan niet meer

werkt en deze kan zelfs worden beschadigd.

• Als een luidsprekerpaar met de versterker is verbonden, maar

een van de luidsprekers (links of rechts) met omgekeerde

polariteit is aangesloten, zal er geen normaal stereo-effect

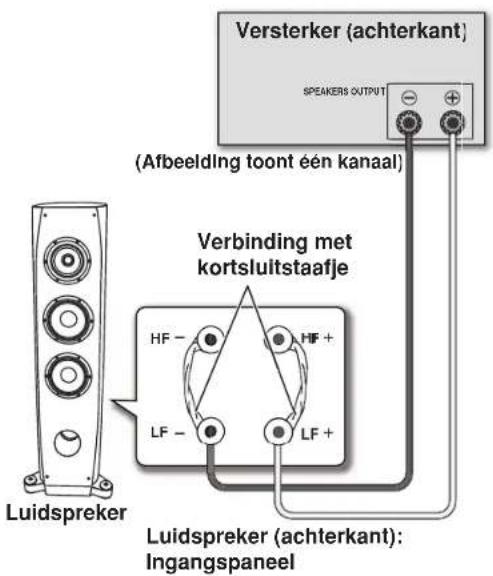

Enkeldraads verbindingen Bij enkeldraads verbindingen verbindt u de midden-tot-hogefrequentie en de lagefrequentie gedeelten van het crossover-netwerk met de kortsluitstaafjes die bij dit apparaat worden geleverd en dan sluit u de (+) draad van uw versterker op de rode aansluitpool aan en de (–) draad van de versterker op de zwarte aansluitpool, zoals hieronder is aangegeven. Tweedraads verbindingen

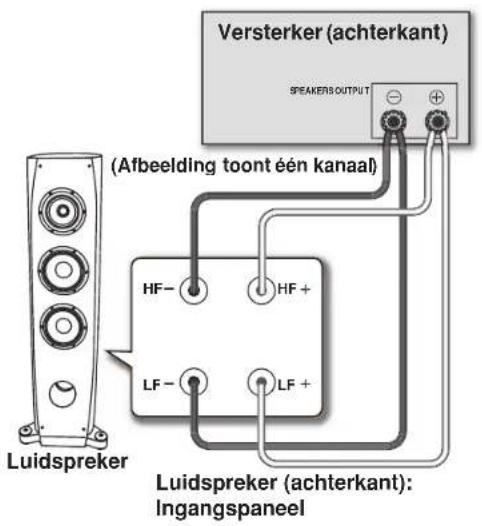

Bij tweedraads verbindingen verbindt u onafhankelijk de luidsprekersystemen die vanaf de versterker komen met respectievelijk de hoog- en laag-frequentie aansluitingen. Hierdoor zijn de CST-driver en de basdriver onafhankelijk met de versterker verbonden, zodat u de vrijheid hebt om het beste kabeltype voor elk van de drivers te gebruiken. Verbind een stel draden met de onderste aansluitpolen (netwerk van basdriver). Verbind daarna het tweede stel draden met de bovenste aansluitpolen (netwerk van CST-driver). Sluit daarna alle draden aan op de corresponderende aansluitingen van de versterker. Let op dat u beide (+) draden met de (+) aansluitingen van de versterker verbindt en beide (–) draden met de (–) aansluitingen van de versterker, zoals hieronder is aangegeven. SPEAKERS OUTPU T Verbinding met

Luidspreker (achterkant):

Verbindingen voor biversterking

Bij biversterking wordt de beste prestatie verkregen wanneer speciale versterkers voor de lagefrequentie en midden-tot-hogefrequentie

gedeelten worden gebruikt. Er zijn twee configuraties mogelijk die gewoonlijk als horizontale en verticale biversterking worden aangeduid.

Verwijder de kortsluitstaafjes voordat u de luidsprekerkabels aansluit bij biversterking-verbindingen. Als u dit vergeet, kunnen de versterkers

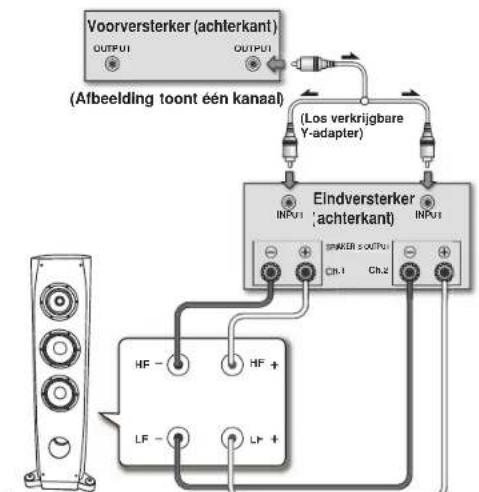

Verticale biversterking

Bij deze configuratie worden identieke stereo versterkers voor de

luidsprekers gebruikt. Een kanaal van elke versterker versterkt het

lagefrequentie gedeelte en het andere kanaal versterkt het

hogefrequentie gedeelte, zoals hieronder is aangegeven.

Verbind een versterkerkanaal met behulp van een stel draden met

de onderste aansluitpolen (netwerk van basdriver).

Verbind daarna het andere versterkerkanaal met behulp van een

tweede stel draden met de bovenste aansluitpolen (netwerk van

Let op dat u beide (+) draden met de (+) aansluitingen van de

versterker verbindt en beide (–) draden met de (–) aansluitingen

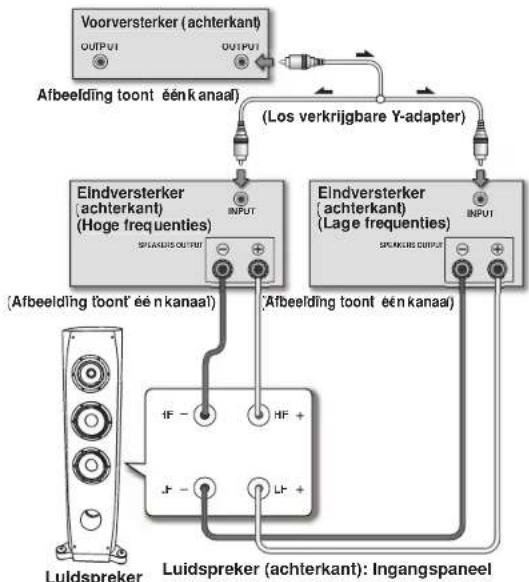

Horizontale biversterking

Bij deze configuratie kunt u verschillende stereo versterkers

gebruiken voor de lagefrequentie en midden-tot-hogefrequentie

gedeelten van het luidsprekersysteem (bijv. buisversterkers voor

de hoge frequenties en halfgeleiderversterkers voor de lage

frequenties). Elk kanaal van een versterker stuurt het

lagefrequentie gedeelte van elke luidspreker aan en elk kanaal van

de andere versterker stuurt het midden-tot-hogefrequentie

gedeelte aan, zoals hieronder is aangegeven.

Bij deze methode moeten beide versterkers dezelfde versterking

hebben, anders zal de weergave van de lage frequenties en

midden- tot hogefrequenties niet in balans zijn. Neem voor verdere

informatie contact op met uw plaatselijke dealer.

E AKER S OU TP UT INP UT OUTPUT UT INP UT

OU TP UT Luidspreker (achterkant): Ingangspaneel (Afbeeldin

(Los verkrijgbare Y-adapter) Voorversterker

(Los verkrijgbare Y-adapter)

Luidspreker (achterkant): Ingangspaneel

Aanvullende informatie

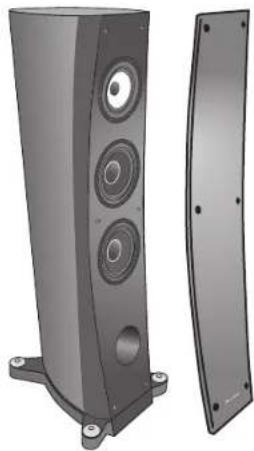

Bevestigen/verwijderen van het

Bij deze luidspreker wordt een luidsprekerfront geleverd dat u als

volgt kunt bevestigen en verwijderen:

1 Om het front te bevestigen, lijnt u de gaten in de

luidspreker uit met de pennen op het front en drukt dan het

front stevig tegen de luidspreker.

2 Om het front te verwijderen, pakt u dit met beide handen

aan de onderkant vast en trekt het dan voorzichtig naar u

toe om het onderste gedeelte los te maken van de

3 Schuif uw handen omhoog naar het middelste gedeelte

van het front en trek dit vervolgens voorzichtig naar u toe.

Het middelste gedeelte komt dan los van de luidspreker.

4 Herhaal dezelfde handeling aan de bovenkant van het

front en verwijder vervolgens het volledige front van de

luidsprekerbehuizing

Bij normaal gebruik is het voldoende als u de luidspreker af en toe

met een droge doek afveegt. Voor het verwijderen van hardnekkig

vuil kunt u de doek bevochtigen met een neutraal

reinigingsmiddel dat vijf- of zesmaal verdund is met water. Wring

de doek goed uit voordat u begint. Gebruik geen meubelwas of

sterke reinigingsmiddelen.

Gebruik nooit witte spiritus, insecticidenspray of andere

chemische middelen op of in de buurt van de luidsprekers, want

deze kunnen de afwerking aantasten.

Technische gegevens Behuizing. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Basreflex, vloertype(magnetisch afgeschermd)Luidsprekersysteem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-wegsysteem Woofer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 cm conus x2 Mid-tweeter . . . . . . . . . . . . . . . . . . . . . . . . . . .14 cm conus/3 cm koepel Nominale impedantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 Ω Frequentiebereik. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30 Hz tot 100 kHz Gevoeligheid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88,5 dB (2,83 V)Maximaal ingangsvermogen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160 WBuitenafmetingen. . . . . . . . 350 (W) mm x 1224 (H) mm x 541 (D) mm Gewicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48 kg Bijgeleverde accessoires

Penvoetjes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 Montageschijfjes . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 typen, elk 2 stuksMetalen beugel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1Schroef (voor metalen beugel) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1Front . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1Handleiding Wijzigingen in ontwerp en technische gegevens voorbehouden,

zonder voorafgaande kennisgeving.

Magnetische afscherming

Deze luidsprekers zijn magnetisch afgeschermd. Afhankelijk van

de opstelling kan het echter toch voorkomen dat kleurvervorming

optreedt wanneer de luidsprekers te dicht bij het scherm van een

televisietoestel staan.

Als dit gebeurt, schakelt u de televisie uit en dan na 15 tot 30

minuten weer in. Blijft het probleem bestaan, zet de luidsprekers

dan verder van de televisie vandaan.

is een handelsmerk dat op een product staat dat is

uitgerust met Pioneer’s Phase Control technologie. Met deze

technologie is een hoogwaardige geluidsweergave via elke

component mogelijk door verbetering van de totale fase-

Uitgegeven door Pioneer Corporation.
