TS-R1750S - Luidspreker PIONEER - Gratis gebruiksaanwijzing en handleiding

Type product	Luidspreker
Merk	Pioneer
Model	TS-R1750S
Soort	Coaxiale 3-weg luidspreker
Woofer diameter	165 mm
Woofer conus	Meerlaagse micamatrix-conus
Woofer rand	Lichtgewicht schuimrubber gecoate doekrand
Woofer spreekspoel	Hittebestendig
Woofer magneetgewicht	220 g
Middentonen diameter	42 mm
Middentonen magneet	Strontium, 19 g
Tweeter diameter	15 mm
Nominale impedantie	4 Ω
Maximaal muziekvermogen	250 W
Nominaal vermogen	40 W
Frequentiebereik	20 Hz - 40 kHz
Gewicht per luidspreker (incl. accessoires)	0,70 kg
Brutogewicht (2 stuks in verpakking)	1,57 kg
Grillemateriaal	Hittebestendige hars
Aansluitpolariteit	Correct in acht nemen (+ en -)
Veiligheid	Raak flexibele luidsprekerdraad niet aan
Milieu-instructies	Niet bij huishoudelijk afval; inleveren bij inzamelpunt

Veelgestelde vragen - TS-R1750S PIONEER

Hoe installeer ik de Pioneer TS-R1750S luidsprekers?

Volg de instructies in de handleiding. Zorg dat de polariteit correct is en dat de luidsprekerdraden niet in contact komen met metaal. Gebruik de meegeleverde montageonderdelen.

Wat is het maximale vermogen dat deze luidsprekers aankunnen?

Het maximale muziekvermogen is 250 W en het nominale vermogen is 40 W.

Wat is de impedantie van de TS-R1750S?

De nominale impedantie is 4 Ω.

Kan ik deze luidsprekers gebruiken met een standaard autoradio?

Ja, zolang de autoradio een impedantie van 4 Ω ondersteunt en het vermogen niet overschrijdt. Raadpleeg de handleiding van uw autoradio.

Hoe sluit ik de luidsprekers correct aan?

Sluit de positieve (+) aansluiting van de luidspreker aan op de positieve uitgang van de versterker of radio, en de negatieve (-) op de negatieve. Zorg dat de draden niet kortsluiten.

Wat moet ik doen als het geluid vervormd is?

Controleer of de luidsprekers correct zijn aangesloten en of het vermogen niet te hoog staat. Vervorming kan ook komen door een mismatch in impedantie. Verlaag het volume of pas de equalizer aan.

Zijn er speciale onderdelen nodig voor montage?

De luidsprekers worden geleverd met montageaccessoires. Mogelijk zijn adapterringen nodig voor uw voertuig, afhankelijk van de inbouwdiepte en diameter.

Hoe onderhoud ik de luidsprekers?

Reinig de luidsprekers met een zachte, droge doek. Vermijd agressieve schoonmaakmiddelen. Zorg dat er geen vocht in de luidspreker komt.

Wat is de garantieperiode voor de Pioneer TS-R1750S?

De garantieperiode is afhankelijk van de verkoper. Raadpleeg de verpakking of neem contact op met de winkel waar u het product hebt gekocht.

Kan ik de luidsprekers in de deurpanelen monteren?

Ja, als de montagediepte en diameter geschikt zijn. De TS-R1750S heeft een woofer van 165 mm, dus meet de beschikbare ruimte in uw deurpanelen voordat u monteert.

GEBRUIKSAANWIJZING TS-R1750S PIONEER

Lees deze instructiehandleiding voordat u deze luidspreker installeert.

●SPECIFICATIES

• Reproductiesysteem Coaxiale 3-weg
- Luidsprekerspecificaties Woofer 0165 mm

Meerlaagse micamatrix-conus

Lichtgewicht schuimrubber gecoate doekrand

Hittebestendige spreekspoel

magneet : 220 g

Middenbereik 042 mm

Strontium magneet : 19 g

Tweeter 015 mm

• Nominale impedantie 4 Ω
  • Maximaal muziekvermogen 250 W
  • Nominaal vermogen 40 W
• Grillemateriaal …… hittebestendige hars
• Gewicht (per luidspreker inclusief accessoires) …… 0,70 kg
• Brutogewicht (2 luidsprekers inclusief verpakking)⋯1,57 kg

XIEL5 V

1 PA AR

●AFMETINGEN

Eenheid : mm

Uitgangsgeluidsdruk Frequentiekarakteristiek Ingangsspanning 2 V

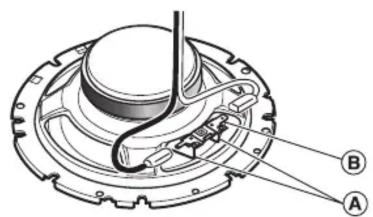

⚠ WAARSCHUWING

1. Raak de flexibele luidsprekerdraad Ⓐ niet aan.
2. Verander niet de richting van de luidsprekeraansluitingen Ⓑ.
3. Zorg ervoor dat de snoer-en luidsprekeraansluitingen niet in contact komen met metaal.
4. Raadpleeg bij het maken van aansluitingen tevens de gebruiksaanwijzing van de gebruikte autoradio.

- Lees de instructies op het deksel aan de andere kant.

※ Alleen EU-modellen

Deponeer dit product niet bij het gewone huishoudelijk afval wanneer u het wilt verwijderen. Er bestaat een speciaal wettelijk voorgeschreven verzamelsysteem voor de juiste behandeling, het opnieuw bruikbaar maken en de recycling van gebruikte elektronische producten.

In de lidstaten van de EU, Zwitserland en Noorwegen kunnen particulieren hun gebruikte elektronische producten gratis bij de daarvoor bestemde verzamelplaatsen of een verkooppunt (indien u aldaar een gelijkwaardig nieuw product koopt) inleveren.

Indien u zich in een ander dan bovengenoemd land bevindt kunt u contact opnemen met de plaatselijke overheid voor informatie over de juiste verwijdering van het product.

Zodoende zorgt u ervoor dat het verwijderde product op de juiste wijze wordt behandeld, opnieuw bruikbaar wordt gemaakt, gerecycleerd en het niet schadelijk is voor de gezondheid en het milieu.

●INBEGREPEN ONDERDELEN

※ Informatienota voor klanten in Rusland en GOS-landen.

Примечание :
