TS-G1720F - Luidspreker PIONEER - Gratis gebruiksaanwijzing en handleiding

Producttype	Coaxial luidspreker
Merk	Pioneer
Model	TS-G1720F
Diameter	16 cm (6.5 inch)
Vermogen (continu)	30 W RMS
Vermogen (piek)	300 W
Impedantie	4 ohm
Frequentiebereik	30 - 18.000 Hz
Gevoeligheid	86 dB
Montagediepte	ca. 45 mm
Montagegat	ca. 145 mm
Gewicht	0.8 kg
Type driver	2-weg (conus + tweeter)
Magneetmateriaal	Ferriet
Bekleding	Papierconus met rubberen rand
Aansluiting	Standaard euroblok of lasklemmen
Geschikt voor	Auto, boot, caravan
Onderhoud	Afstoffen met zachte droge doek
Garantie	2 jaar
Inhoud verpakking	2 luidsprekers, montagemateriaal, handleiding

Veelgestelde vragen - TS-G1720F PIONEER

Wat is de diameter van de Pioneer TS-G1720F?

De Pioneer TS-G1720F heeft een diameter van 16 cm (6,5 inch), geschikt voor de meeste standaard autoluidspeakeropeningen.

Hoeveel vermogen kan deze luidspreker aan?

Het continue vermogen is 30 W RMS en het piekvermogen is 300 W. Zorg dat uw versterker of radio niet meer levert dan 30 W RMS per kanaal voor optimaal geluid.

Kan ik de TS-G1720F in mijn boot installeren?

Ja, de luidspreker is geschikt voor gebruik in boten, caravans en auto's, mits beschermd tegen directe waterspatten. Het is geen waterdichte luidspreker.

Wat is de impedantie van deze luidspreker?

De impedantie is 4 ohm, wat compatibel is met de meeste autoradio's en versterkers. Controleer altijd de minimale impedantie van uw apparaat.

Hoe sluit ik de luidspreker aan?

Gebruik de meegeleverde lasklemmen of euroblokken. Sluit de luidsprekerkabels aan op de + en - aansluitingen, let op de polariteit voor correcte fase.

Wat is de montagediepte van de TS-G1720F?

De montagediepte is ongeveer 45 mm. Meet de beschikbare ruimte in uw deur of dashboard voordat u installeert.

Welk montagegat is nodig?

Het benodigde montagegat is circa 145 mm in diameter. Gebruik de sjabloon uit de handleiding voor een precieze uitsparing.

Hoe reinig ik de luidspreker?

Reinig de luidspreker met een zachte, droge doek. Gebruik geen water of chemische reinigingsmiddelen, deze kunnen de conus beschadigen.

Wat is de garantieperiode?

Pioneer geeft 2 jaar garantie op fabricagefouten. Bewaar uw aankoopbewijs voor eventuele claims.

Kan ik deze luidspreker gebruiken als vervanging voor fabrieksluidsprekers?

Ja, de TS-G1720F is een directe vervanger voor de meeste 16 cm fabrieksluidsprekers. Controleer de montagediepte en het vermogen van uw radio.

GEBRUIKSAANWIJZING TS-G1720F PIONEER

Lees deze instructiehandleiding voordat u deze luidspreker installeert.

●SPECIFICATIES

• Reproductiesysteem Coaxiale 2-weg
- Luidsprekerspecificaties Woofer 0165 mm

Magneet: 157 g

Tweeter ...... ∅30 mm Gebalanceerde kegel

• Nominale impedantie 4 Ω
• Gevoeligheid 90 dB (±1,5 dB)
• Frequentierespons 36 Hz tot 18 kHz (-20 dB)
• Maximaal muziekvermogen 300 W
• Nominaal vermogen 40 W
• Grillemateriaal …… Stalen net, hittebestendige hars
• Gewicht (per luidspreker inclusief accessoires) …… 0,59 kg
• Brutogewicht (2 luidsprekers inclusief verpakking)⋯ 1,39 kg

●Installatie Montagehandleiding

http://www.pioneer-carglobal.com/speakerfitting-Gseries

●VOORBEELD VAN TOEPASSINGEN

FABRIKANT	MODEL MODELJAAR LOCATIE
ALFA ROMEO	159	2004 - 2011	Voordeur
Audi	A3	2003 - 2013	Voordeur
CITROËN	C1	2014 - heden	Voordeur
FIAT	500	2007 - heden	Voordeur
Ford	FOCUS	2004 - 2011	Voordeur
Mercedes	C-Class	2007 - 2014	Voordeur
NISSAN	QASHQAI	2006 - 2013	Voordeur
Opel/VAUXHALL	ASTRA	2004 - 2009	Voordeur
PEUGEOT	207	2006 - 2014	Voordeur
RENAULT/DACIA	CLIO	2012 - 2019	Voordeur
SEAT	LEON	2005 - 2012	Voordeur
Volkswagen	GOLF VI	2008 - 2013	Voordeur

●INBEGREPEN ONDERDELEN

GEMAAKT IN VIETNAM

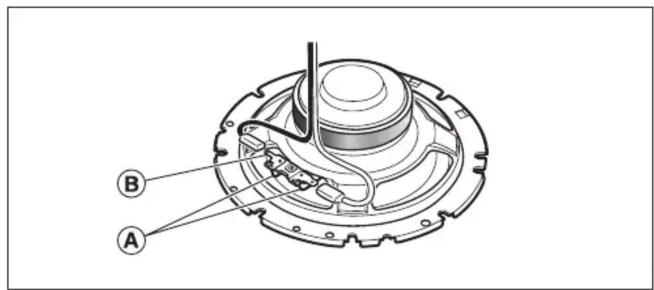

⚠ WAARSCHUWING

1. Raak de flexibele luidsprekerdraad Ⓐ niet aan.
2. Verander niet de richting van de luidsprekeraansluitingen Ⓑ.
3. Zorg ervoor dat de snoer-en luidsprekeraansluitingen niet in contact komen met metaal.
4. Raadpleeg bij het maken van aansluitingen tevens de gebruiksaanwijzing van de gebruikte autoradio.

G-series geluidsontwerp is afgestemd op wereldwijde voorkeur

• Krachtige bas
• Brede en vloeiende geluidsbalans
• Natuurlijke zang

KENMERKEN

1. Mica versterkte IMPP conus heeft een hoge stijfheid en levert een impactvolle bas
2. De rubber gecoate rand en P.F.S.S. (Progressive Flex Suspension System) zorgen voor een stabiele verplaatsing, zelfs bij hoog vermogen
3. Hittebestendige en lange luidsprekerspoel met krachtige motor zorgt voor een nauwkeurige slag en helder geluid
4. Breed toepassingsconcept past gemakkelijk in verschillende voertuigen

※ Alleen EU-modellen

Deponeer dit product niet bij het gewone huishoudelijk afval wanneer u het wilt verwijderen. Er bestaat een speciaal wettelijk voorgeschreven verzamelsysteem voor de juiste behandeling, het opnieuw bruikbaar maken en de recycling van gebruikte elektronische producten.

In de lidstaten van de EU, Zwitserland en Noorwegen kunnen particulieren hun gebruikte elektronische producten gratis bij de daarvoor bestemde verzamelplaatsen of een verkooppunt (indien u aldaar een gelijkwaardig nieuw product koopt) inleveren.

Indien u zich in een ander dan bovengenoemd land bevindt kunt u contact opnemen met de plaatselijke overheid voor informatie over de juiste verwijdering van het product.

Zodoende zorgt u ervoor dat het verwijderde product op de juiste wijze wordt behandeld, opnieuw bruikbaar wordt gemaakt, gerecycleerd en het niet schadelijk is voor de gezondheid en het milieu.
