Vi takker for innkjøpet av dette Pioneer-produktet. Vennligst les igjennom de vedlagte anvisningene slik at du blir godt fortrolig med riktig

betjening av denne modellen. Etter å ha nøye gjennomlest anvisningene bør de oppbevares på et trygt sted for fremtidig konsultasjon.

Installasjon og plassering

Rengjøring av høyttalerkabinettet . . . . . . . . . . . . . . . . . . . . . . . . 101

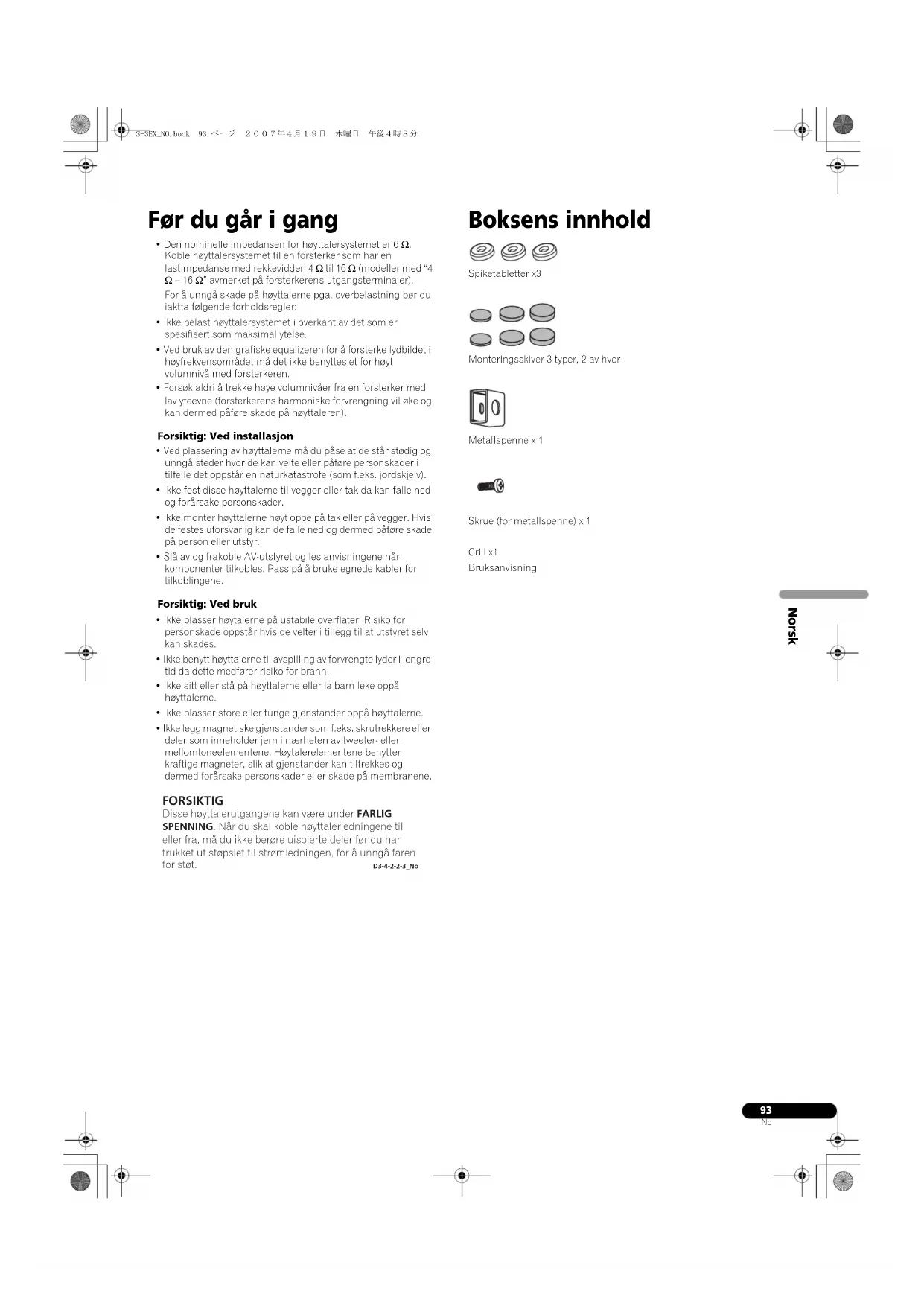

Før du går i gang • Den nominelle impedansen for høyttalersystemet er 6 Ω. Koble høyttalersystemet til en forsterker som har en lastimpedanse med rekkevidden 4 Ω til 16 Ω (modeller med “4

Ω – 16 Ω” avmerket på forsterkerens utgangsterminaler). For å unngå skade på høyttalerne pga. overbelastning bør du iaktta følgende forholdsregler:• Ikke belast høyttalersystemet i overkant av det som er spesifisert som maksimal ytelse.• Ved bruk av den grafiske equalizeren for å forsterke lydbildet i høyfrekvensområdet må det ikke benyttes et for høyt volumnivå med forsterkeren.• Forsøk aldri å trekke høye volumnivåer fra en forsterker med lav yteevne (forsterkerens harmoniske forvrengning vil øke og kan dermed påføre skade på høyttaleren).Forsiktig: Ved installasjon• Ved plassering av høyttalerne må du påse at de står stødig og unngå steder hvor de kan velte eller påføre personskader i tilfelle det oppstår en naturkatastrofe (som f.eks. jordskjelv). • Ikke fest disse høyttalerne til vegger eller tak da kan falle ned og forårsake personskader.• Ikke monter høyttalerne høyt oppe på tak eller på vegger. Hvis de festes uforsvarlig kan de falle ned og dermed påføre skade på person eller utstyr.• Slå av og frakoble AV-utstyret og les anvisningene når komponenter tilkobles. Pass på å bruke egnede kabler for tilkoblingene.Forsiktig: Ved bruk• Ikke plasser høytalerne på ustabile overflater. Risiko for personskade oppstår hvis de velter i tillegg til at utstyret selv kan skades.• Ikke benytt høyttalerne til avspilling av forvrengte lyder i lengre tid da dette medfører risiko for brann.• Ikke sitt eller stå på høyttalerne eller la barn leke oppå høyttalerne.• Ikke plasser store eller tunge gjenstander oppå høyttalerne.• Ikke legg magnetiske gjenstander som f.eks. skrutrekkere eller deler som inneholder jern i nærheten av tweeter- eller mellomtoneelementene. Høytalerelementene benytter kraftige magneter, slik at gjenstander kan tiltrekkes og dermed forårsake personskader eller skade på membranene. Boksens innhold Spiketabletter x3Monteringsskiver 3 typer, 2 av hverMetallspenne x 1Skrue (for metallspenne) x 1Grill x1Bruksanvisning

FORSIKTIG Disse høyttalerutgangene kan være under FARLIG SPENNING. Når du skal koble høyttalerledningene til

eller fra, må du ikke berøre uisolerte deler før du har

trukket ut støpslet til strømledningen, for å unngå faren

Informasjon om EX-serien

EX-serien fra Pioneer er rikelig utstyrt med teknologisk knowhow hentet fra Pioneers flaggskipshøyttalere TAD. EX-serien har

blitt utviklet med det formål å skape den ultimate høyttaler innenfor sitt prisområde.

EX-seriens utforming og produksjon representerer det ytterste i Pioneers høyttalerteknologi som har blitt frembragt gjennom et større internasjonalt samarbeid.

Teknologien som ligger bak S-3EX CST Kjernen i høyttalersystemet er den såkalte Coherent Source Transducer (CST), som henter sin teknologi fra TAD. Tweeterens membran er montert konsentrisk i mellomtonenes øverste del slik at et lydkildepunkt oppstår for frekvensene 400 Hz til 100 kHz. CST garanterer at det forekommer en perfekt spektral balanse mellom de direkte og reflekterte lydene som mottas av lytterens ører, og gir et mer konsistent lydbilde gjennom hele rommet og forbedrer uttrykksevnen. Membran av keramisk grafitt CST's tweeter er utstyrt med en membran av keramisk grafitt som gir styrke på toppnivå og dempeegenskaper som praktisk talt overgår et hvilket som helst annet materiale som for tiden blir brukt i high-end audio høyttalersystemer. Kombinasjonen av det keramiske grafittmaterialets letthet og eksepsjonell styrke, har ført til utviklingen av høyttalere med en membranresonans som strekker seg langt utenfor hørbare frekvenser. Membraner av legert magnesium CST's mellomtone er utstyrt med en membran av legert magnesium hvis letthet og høye indre tap (god demping) frembringer fremragende transientgjengivelse og minimal farging av mellomtonen. Keramisk grafitt

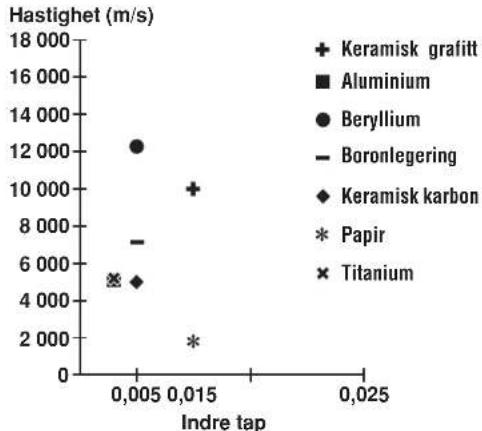

Basselementet Elementet for bassen om er avbildet nedenfor tar hånd om den fundamentale delen av høyttalersystemet S-3EX. Elementets eksepsjonelle styrke har blitt oppnådd ved å bruke komposittmaterialet karbonaramid som opprinnelig ble skapt ved utviklingen av S-1EX for bruk i denne høyttalerens membraner. Pioneers eksklusive magnetiske kretsteknologi kalt LDMC, har blitt implementert for å ivareta linearitet hele veien fra lave til høye utgangsnivåer og for å oppnå minst mulig forvrengning. Montering av basselementene Den unike utformingen av S-3EX oppstod av logisk nødvendige årsaker. For å kunne synkronisere lydens mottakstid fra CST og de to basselementene, har hvert element blitt montert oppå en baffel som bidrar til utformingen av en høyst delikat kurve eller ”presisjonskurve” (se illustrasjonen nedenfor). Baffelen er laget av 100 mm tykt MDF (Medium Density Fiberboard), og er dermed sterk nok til å motstå trykket som utgår fra høyttalerelementene. I tillegg har bassporten blitt utskåret av en spesielt tykk blokk laget av MDF, som reduserer vindstøy og bevirker en klar og dyp bass. Delefilter Delefilterne benytter kun komponenter av ypperste kvalitet. Høyttalerens luftspoler, ikke-induserende resistorer og film-kondensatorer i signalgangen har blitt valgt med stor omhu og er optimalisert for CST-elementet slik at signalet oppnår høyest mulig transparens. Basselementene er utstyrt med induktorkjerner laget av silikonstål som minimaliserer forvrengning og tap ved energioverføringen. Samtlige komponenter har blitt koplet direkte til deres respektive koplingsstykker i stedet for å gå gjennom et kretskort. Dette innebærer at signaltapet minimaliseres og maksimal ytelse oppnås. Samarbeid med Air Studios Det engelske Air Studios ble etablert i London av George Martin i 1969 og har opparbeidet seg udelt respekt fra uttallige artister som anerkjenner Air Studios som verdens ledende opptaksstudio. Etiketten fra Air Studios som modell S-3EX har blitt tildelt, er en pålitelig indikasjon på at høyttalerne er i stand til å produsere lyd av aller høyeste kvalitet slik det kreves av verdens fremste lydskapere. 1 m

presisjonskurve S-3EX_NO.book 95 ページ ２００７年４月１９日　木曜日　午後４時８分96

Installasjon og plassering

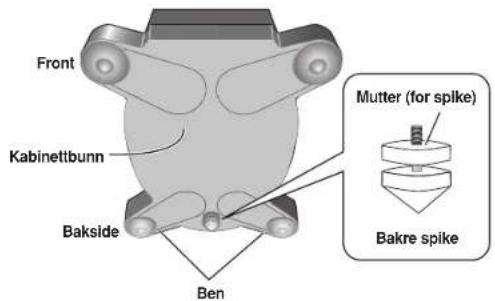

Installering av høyttalerne Dette høyttalersystemet har tre støttepunkter (to ben i front og en spike som sitter mellom de to bakbenene).1 Velg et sted for høyttalerne og legg spiketablettene ut på gulvet.2 Still høyttalerne oppå spiketablettene.3 Hvis enten venstre eller høyre bakben når ned før midtre spike medfører dette at høyttaleren ikke står helt flatt på overflaten den er plassert på. Du må i slike tilfelle justere bakre spike slik at den når overflaten før noen av de to bakbenene.4 Legg de medfølgende monteringsskivene under bakbenene slik at høyttaleren står godt ankret til gulvet.Velg en monteringsskive med egnet tykkelse blant de forskjellige typene som medfølger høyttalerne. Montering av fallmotvirkende feste • Bruk de medfølgende skruene til å forsvarlig feste metallspennen til høyttalerens bakside. • Træ en egnet forsterket streng gjennom metallspennen slik at høyttaleren blir godt forankret til veggen. Påse at veggen som høyttaleren blir festet til er sterk nok til å bære høyttalerens vekt. Etter å ha fastspent høyttaleren må du passe på at de aldri velter.• Høyttaleren kan ta skade hvis den velter.• Ikke fest metallspennen direkte til en vegg. Den skal kun benyttes sammen med en forsterket streng som forhindrer at høyttaleren velter.• Træ to forsterkede strenger gjennom metallspennen og fest høyttaleren til veggen som vist ovenfor.Ikke plasser høyttalerne hvor de utsettes for direkte sollys og unngå også plassering i nærheten av varmeapparater eller klimaanlegg. Slike påkjenninger kan forårsake at høyttalerkabinettet vrir seg eller avfarges og at høyttalerelementene tar skade.Pioneer påtar seg ikke ansvar for skader som eventuelt måtte oppstå ved oppsetting, feil montering, utilstrekkelige forsterkninger, feil betjening, naturkatastrofer etc. • Ikke plasser høytalerne på ustabile overflater. Risiko for personskade oppstår hvis de velter i tillegg til at utstyret selv kan skades.

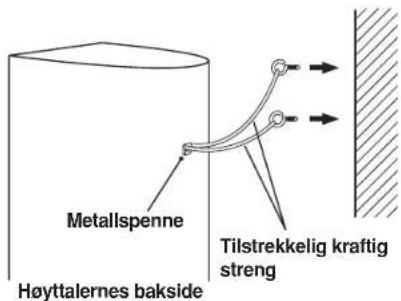

• Av sikkerhetsmessige grunner må høyttalerne aldri plasseres på steder hvor de kan velte på en sovende person under f.eks. et jordskjelv.

• Da hver enhet veier rundt 48 kg, er det svært risikofylt å justere spikemutteren samtidig med at en vipper på en høyttaler. Pass på å

plassere enheten på et mykt underlag (som f.eks. et pledd) slik at gulvet ikke tar skade og utfør monteringen med minst to personer.

Ben KabinettbunnMutter (for spike)Bakre spikeFrontBakside Monteringsskive

Høyttalernes bakside

Tilstrekkelig kraftig

Valg av høyttalersystemets plassering

Valg av hvor høyttalersystemet S-3EX plasseres i et rom, kan ha sterk innvirkning dets prestasjonsevne hva angår bassytelse, tonal

nøyaktighet og uttrykksevne. Ettersom alle rom er forskjellige bør dette avsnittet kun anses som en veiledning. En viss grad av

eksperimentering i det rommet du har til rådighet bør til syvende og sist gi et godt resultat.

Bruk den grafiske fremstillingen nedenfor som veileder for å oppnå optimal plassering av høyttalerne.

• På steder med høy luftfuktighet bør en ta i bruk en luftavfukter. På steder hvor luften er ekstremt tørr bør en ta i bruk en luftfukter for å

balansere rommets fuktighetsnivå. Hold høyttalerne unna direkte sollys og unnlat å plassere de i nærheten av oppvarmingsapparater.

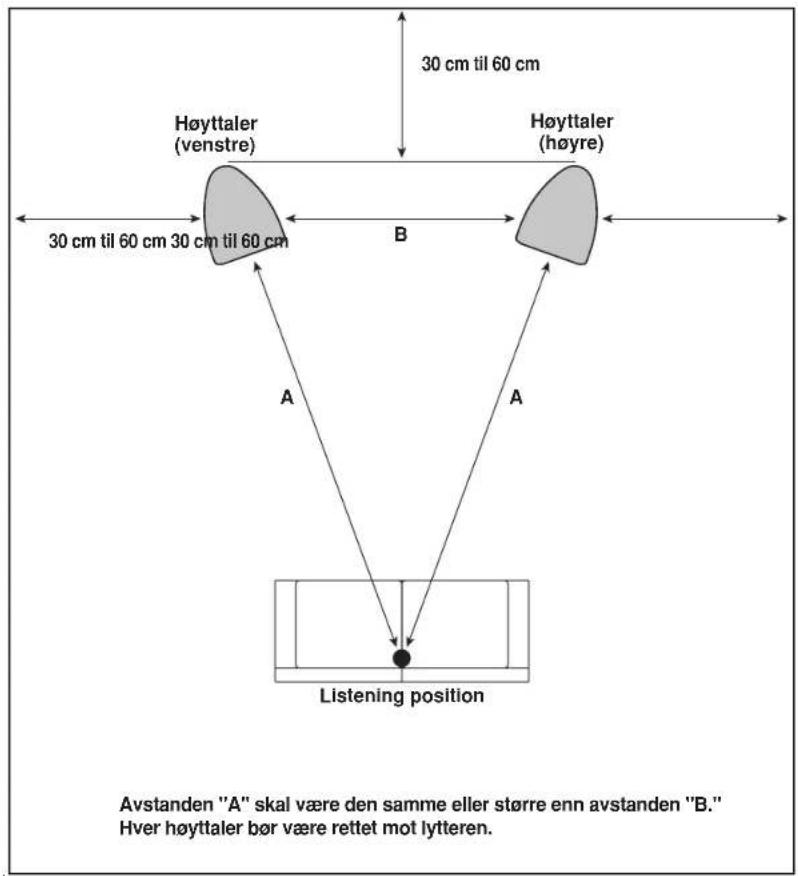

Avstanden "A" skal være den samme eller større enn avstanden "B."

Hver høyttaler bør være rettet mot lytteren.

Viktig S-3EX_NO.book 97 ページ ２００７年４月１９日　木曜日　午後４時８分98

Kobling til en forsterker

Høyttalerkabler for tilkobling til en forsterker følger ikke med dette

høyttalersystemet. Ta følgende forhold i betraktning ved valget av

høyttalerkabler slik at du oppnår best mulig ytelse fra

• Benytt tykkest mulige høyttalerkabler og la kablene være av

kortest mulig lengde.

• Dersom avstanden fra stereoanlegget til høyre og venstre

høyttalere er forskjellig bør det brukes kabellengden for

høyttaleren som står lengst unna for begge høyttalere.

• Forskjellige kabler har ulike egenskaper, noe som bør

overveies nøye ved valg av kabeltype.

• Velg kabler med minst mulig motstand og pass på at kablene

er koblet godt og forsvarlig til høyttalerterminalene.

Tilkobling av kablene

1 Slå av forsterkerens strøm.

2 Koble høyttalerkablene til inngangsterminalene (nedre)

på høyttalernes bakside. Terminalenes polaritet er: rød er

positiv (+) og sort er negativ (–).

3 Koble kabelens andre ender til forsterkerens

utgangsterminaler (se forsterkerens brukerveiledning for en

mer detaljert forklaring).

• Hold i de nedre terminalskruene og drei de mot venstre (mot

urviserne) og stikk kabeltrådene inn i hullene på

terminalstolpen. Stram deretter til terminalskruen slik at

sammenkoblingsbøylen så vel som kabeltrådene festes

• Du kan også bruke bananplugger for denne tilkoblingen.

Terminalkapslene må først fjernes fra terminalene for å kunne

• Etter at pluggene har blitt tilkoblet bør du dra lett i kablene for

å bekrefte at de er godt nok festet til terminalene. Dårlige

tilkoblinger er ofte årsak til støy og brudd på lyden.

• Dersom det skulle forekomme at kabeltrådene skyves ut av en

terminal kan de komme i kontakt med hverandre, noe som kan

føre til at forsterkeren overbelastes. Dette kan medføre at

forsterkeren slutter å fungere og til og med påføre skade på

• Ved bruk av et sett med høyttalere koblet til en forsterker vil du

ikke oppnå normal stereoeffekt dersom polariteten på en av

høyttalerne har blitt reversert.

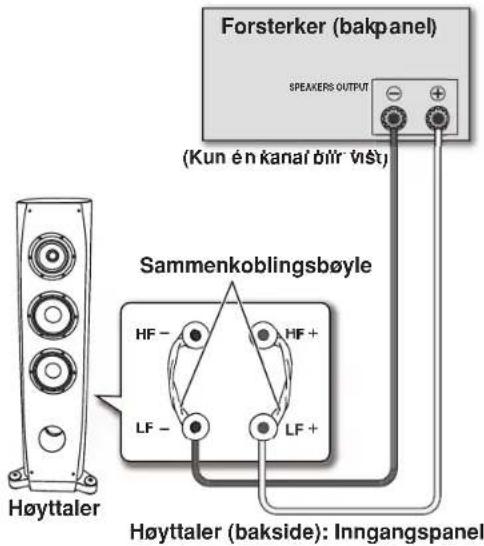

Tilkoblinger med enkel-wiring Med enkel-wiring kobler du sammen seksjonene mellomtone-til-diskant og lavfrekvens-seksjonene på delefilteret med sammenkoblingsbøylen som medfølger denne enheten. Koble deretter (+)-kabelen fra forsterkeren til en av de røde terminalene og (–)-kabelen til en av de sorte terminalene som vist nedenfor. Bi-Wiring

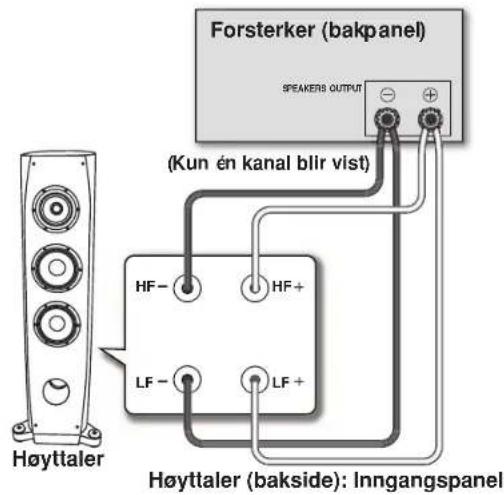

Med bi-wiringstilkoblinger kobler du separate høy- og lavfrekvensplugger fra forsterkerens til deres respektive terminaler på høytalersystemet. Dette resulterer i at CST-elementet og basselementet kobles direkte til forsterkeren uavhengig av hverandre, noe som gir deg frihet til å velge optimale kabler for hvert av elementene. Koble ett sett kabler til den nedre rekken med terminaler (spesifikt delefilter for basselementet). Koble deretter andre sett med kabler til øvre tterminaler (spesifikt delefilter for CST). Koble deretter begge sett med kabler til repektive terminaler på forsterkeren. Påse at begge (+)-kabler kobles til (+)-terminalene på forsterkeren og at begge (–)-kabler kobles til (–)-terminalene på forsterkeren som vist nedenfor.SPEAKERS OUTPU T Sammenkoblingsbøyle

Høyttaler (bakside): Inngangspanel

Bi-forsterkningstilkoblinger (Bi-amping)

Bi-forsterkning gir best ytelse når det benyttes dedikerte forsterkere for lavtone- og mellom-til-høytonefrekvensene. Det finnes to

konfigurasjoner å velge mellom som normalt kalles for horisontal eller vertikal bi-forsterkning.

Husk å fjerne sammenkoblingsbøylene før du kobler til høyttalerkablene med bi-forsterkningskoblinger. Forsterkerne kan ta skade hvis du

unnlater å fjerne disse.

Vertikal Bi-forsterkning (Bi-Amping)

Med denne konfigurasjonen brukes identiske stereoforsterkere for

hvert høyttalersystem. En kanal på hver forsterker driver de lavere

frekvensene og den andre kanalen driver de høyere frekvensene

Koble ett sett kabler til den nedre rekken med terminaler (spesifikt

Koble deretter det andre settet kabler fra den andre

forsterkerkanalen til de øvre terminalene (spesifikt delefilter for

Pass på å tilkoble begge begge (+)-kabler til forsterkerens (+)-

terminaler og begge (–)-kabler til forsterkerens (–)-terminaler.

Horisontal Bi-forsterkning (Bi-Amping)

Med denne konfigurasjonen brukes forskjellige stereoforsterkere

for seksjonene for lavere frekvenser på for hvert høyttalersystem

og hver kanal på den andre forsterkeren driver mellomtone og de

høyfrekvente seksjonene som vist nedenfor.

Denne metoden krever at begge forsterkere har samme

forsterkning. Hvis ikke vil det kunne høres en ubalanse mellom de

lavere frekvensene og mellomtonen til høyere frekvenser. Rådfør

OU TP UT Høyttaler (bakside): Inngangspanel

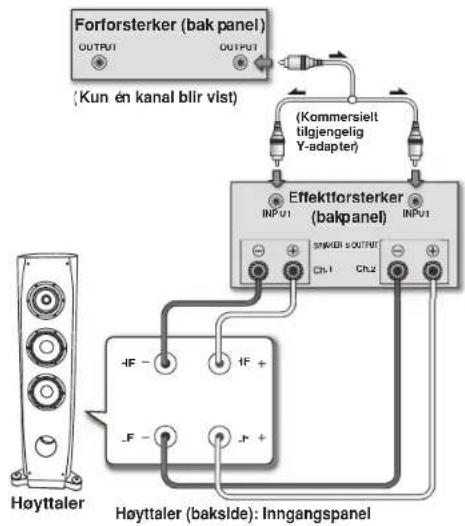

(Kommersielt tilgjengelig Y-ada

(Kommersielt tilgjengelig Y-adapter) Høyttaler (bakside): Inngangspanel

Høyttaler Forforsterker (bak

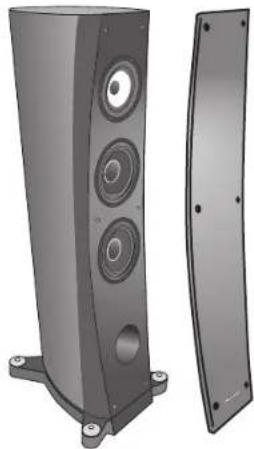

Montering/fjerning av grillen

Dette høyttalersystemet er utstyrt med griller som kan monteres

og fjernes på følgende måte:

1 For å feste grillen fører du proppene på grillen kant-i-

kant med de seks hullene på høyttaleren og gir grillen et fast

2 For å ta av grillen tar du tak i nederste del av grillen med

begge hender og trekker den forsiktig mot deg slike at

nederste del skilles fra høyttaleren.

3 Skift grepet til midterste del på grillen og trekk denne

delen mot deg. Dette vil skille den midtre delen av grillen fra

4 Gjenta til slutt samme bevegelse for øverste del av grillen

og ta av hele grillen fra høyttaleren.

Rengjøring av høyttalerkabinettet

Ved normal bruk er det tilstrekkelig å rengjøre kabinettet ved å

tørke det av med en tørr klut. Om nødvendig kan det tørkes av med

en klut dyppet i et rensemiddel som har blitt uttynnet fem til seks

ganger med vann og deretter vridd godt opp. Unngå bruk av

møbelvoks og skuremidler.

Bruk aldri tynningsmidler, bensin, insektspray eller andre

kjemikalier på eller i nærheten av enhetene da disse kan tære på

Spesifikasjoner Kammer. . . . . . . . . . . . . . . . . . . . . . . . . . .Bassrefleks gulvstående type(magnetisk skjermet)Konfigurasjon . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-veis Woofer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 cm cone x2 Midtre tweeter . . . . . . . . . . . . . . . . . . . . . . . . 14 cm cone / 3 cm dome Nominell impedans . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 Ω Frekvensrespons. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 Hz til 100 kHzSensitivitet. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88,5 dB (2,83 V)Maksimal inngangeffekt. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160 WUtvendige dimensjoner . . . .350 (B) mm x 1224 (H) mm x 541 (D) mm Vekt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48 kg
