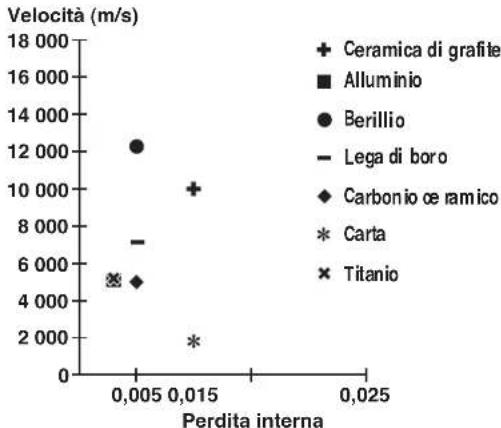

• Diaframma in ceramica di grafite p. 34
• Diaframma in lega di magnesio p. 34
• Driver dei bassi p. 35
• Struttura della cassa dei bassi p. 35
• Reti di crossover p. 35
• Collaborazione con gli Air Studios p. 35
• Installazione e collocazione Norme di installazione p. 36
• Installazione dell’aggancio di sicurezza p. 36
• Scelta della posizione di installazione dei diffusori p. 37
• Collegamenti Collegamento con un amplificatore p. 38
• Collegamento dei cavi p. 38
• Collegamenti a filo singolo p. 39
• Collegamenti a doppio filo p. 39
• Collegamenti a doppio amplificatore p. 40
• Altre informazioni Applicazione e rimozione della griglia di copertura p. 41
• Pulizia del cabinet dei diffusori p. 41
• Dati tecnici S-3EX_IT.book 32 ページ ２００７年４月１９日　木曜日　午後４時６分33 p. 41

Italiano Prima di cominciare

• L’impedenza nominale di questo diffusore è 6 Ω. Collegare il diffusore ad un amplificatore dotato di un’impedenza di carico che vada da 4 Ω a 16 Ω (un modello che porti sui terminali di collegamento dei diffusori l’indicazione “4 Ω–16 Ω”). Per evitare danni al diffusore dovuti al sovraccarico di segnale in ingresso, osservare le seguenti norme:• Non alimentare il diffusore con potenza oltre il massimo concesso.• Se si usa un equalizzatore grafico per enfatizzare forti suoni di alta frequenza, non usare volumi eccessivi dell’amplificatore.
• Non tentare di forzare un amplificatore di bassa potenza a produrre alti volumi. La distorsione armonica dell’amplificatore aumenterebbe e potreste danneggiare il diffusore.Precauzioni per l’installazione• Nell’installare quest’unità, controllare che sia ben ferma ed evitare le aree dove potrebbe cadere e causare ferimenti nel caso di disastri naturali, ad esempio un terremoto.• Non installare questi diffusori su di un muro o parete. Essi possono cadere e causare ferite.• Non installare i diffusori in alto su di un soffitto o su di una parete. Se male installati, la griglia potrebbe cadere e causare danni o ferite.• Prima di fare collegamenti, spegnere i propri componenti AV, scollegarli e consultarne i manuali. Controllare di avere usato i cavi di collegamento corretti.Precauzioni per l’uso• Non installare il diffusore su superfici poco stabili. Esso in caso di caduta può causare incidenti e danneggiarsi.• Non fare emettere al diffusore suono distorto per lunghi periodi. Questo può provocare incendi.• Non sedere o appoggiarsi al diffusore, e non lasciare che i bambini ci giochino.• Non posare oggetti grandi o pesanti sul diffusore.• Non posare oggetti che producono campi magnetici, ad esempio cacciaviti o pezzi di metallo, vicino al tweeter o al midrange. Dato che i diffusori incorporano forti magneti, questi oggetti possono venirne attratti, causando ferite o danneggiando il diaframma. Contenuto della confezione Basi delle punte x3Cuscinetti 3 tipi, 2 ciascunoGancio in metallo x1Vite (per il gancio in metallo) x1Griglia x1Istruzioni di utilizzo AVVERTENZA I terminali degli altoparlanti sono sotto tensione, alla stessa PERICOLOSA tensione della corrente di rete. Per prevenire rischi di folgorazioni nel corso delle operazioni di collegamento o di distacco dei cavi degli altoparlanti, staccare il cavo di alimentazione principale prima di toccare qualsiasi parte non isolata. D3-4-2-2-3_A_ItS-3EX_IT.book 33 ページ ２００７年４月１９日　木曜日　午後４時６分34

La serie EX La serie EX, che include il grande know-how della serie di diffusori Pioneer TAD, è stata sviluppata per creare i diffusori migliori possibili in questa gamma di prezzo. Il design e la produzione della serie EX sono il risultato di uno sforzo di livello internazionale che rappresenta quanto c’è di meglio nella tecnologia per diffusori di Pioneer. Tecnologia dietro gli S-3EX CST Al cuore del sistema c’è un Coherent Source Trasducer (CST) o trasduttore a sorgente coerente, derivante dalla tecnologia usata nei diffusori TAD. Il diaframma del tweeter è installato concentricamente entro l’apice del cono del midrange e genera una sorgente puntiforme di suono per frequenze fra i 400 Hz e gli 100 kHz. Il CST assicura un perfetto bilanciamento spettrale fra I suoni diretti e quelli riflessi che arrivano all’ascoltatore, rendendo il suono più costante in tutta la stanza e migliorando l’immagine acustica. Diaframma in ceramica di grafite Il tweeter del CST possiede diaframmi in ceramica di grafite dotati di caratteristiche di grandissima resistenza e smorzamento, praticamente senza rivali fra i materiali disponibili ed in uso per diffusori di alto livello. La leggerezza e l’eccezionale resistenza della ceramica di grafite si combinano a creare diffusori la risonanza dei cui diaframmi può venire spinta ben oltre la gamma dell’udibile. Diaframma in lega di magnesio Il midrange del CST possiede un diaframma in lega di magnesio le cui caratteristiche di leggerezza e alte perdite interne permettono un’alta transitorietà ed una colorazione minima dei toni medi.

Italiano Driver dei bassi Il driver dei bassi visto di seguito sta alla base dei diffusori S-3EX. La forza di questo driver è il risultato del materiale composto di aramide/carbonio, creato originariamente durante lo sviluppo degli S-1EX, usato nel suo diaframma. La tecnologia di circuito magnetico LDMC, esclusiva di Pioneer, è stata incorporata per poter preservare la linearità da livelli bassi a livelli alti, minimizzando la distorsione. Struttura della cassa dei bassi La forma unica degli S-3EX si basa su una necessità logica. Per poter sincronizzare i tempi di arrivo del suono dal CST e dai due driver dei bassi, ciascun driver è collocato su di uno schermo acustico che contribuisce a creare una curva delicatissima conosciuta come “curva di precisione” (vedi l’illustrazione che segue). Costituito da una MDF (Medium Density Fiberboard, o tavola in fibra di vetro di media densità) spessa fino a 100 mm, questo schermo acustico è sufficientemente forte da contenere la forza degli elementi conduttori. Inoltre, l’apertura dei bassi è stata scolpita in un blocco estremamente spesso di MDF, producendo una riduzione del rumore del vento e quindi bassi chiari e profondi. Reti di crossover Le reti di crossover usano solo componenti eccezionali Le bobine con nucleo ad aria, le resistenze non induttive e i condensatori a pellicola lungo il percorso del segnale sono scelti con cura ed ottimizzati per il driver del CST per dare al segnale la massima trasparenza. I driver dei bassi usano induttori al silicone con anima a piastrine di acciaio che minimizzano la distorsione e le perdite durante il trasferimento di energia. Tutti i componenti sono collegati direttamente ai loro cavi e non ad una scheda a circuiti stampati, permettendo perdite minime e prestazioni massime. Collaborazione con gli Air Studios Dalla loro fondazione da parte di George Martin nel 1969 a Londra, gli inglesi Air Studios si sono guadagnati il rispetto unanime di artisti che lo riconoscono essere il miglior studio di registrazione del mondo. Gli Air Studios hanno dato agli S-3EX il loro sigillo di approvazione ad indicare che sono in grado di produrre la grande qualità acustica richiesta dai creatori delle sonorità più pure del mondo. 1 m 3 m Curva di precisione S-3EX_IT.book 35 ページ ２００７年４月１９日　木曜日　午後４時６分36

Installazione e collocazione Norme di installazione Questo diffusore è sostenuto in tre punti (le due zampe anteriori e la punta posteriore che si trova fra le due zampe posteriori).1 Scegliere la posizione di installazione del diffusore prima di preparare le basi delle punte del diffusore.2 Posare il diffusore sulle basi delle punte.3 Se la zampa posteriore sinistra o destra tocca il suolo prima della punta posteriore, facendo sì che il diffusore non sia in piano rispetto alla superficie su cui posa, regolare la punta posteriore in modo che si estenda fino a terra prima di ambedue le zampe posteriori.4 Posare i cuscinetti di installazione acclusi sotto le zampe posteriori in modo che il diffusore sia ben stabile.Scegliere lo spessore più adatto del cuscinetto fra i vari a disposizione. Installazione dell’aggancio di sicurezza

• Usando la vite fornita, stringere bene l’aggancio di sicurezza sul retro del diffusore. • Far passare una cordicella robusta da acquistarsi separatamente attraverso il gancio in metallo e fermare solidamente il diffusore al muro. Controllare che il muro cui il diffusore è fissato sia sufficientemente robusto per sostenere il peso del diffusore. Dopo aver fissato il diffusore, controllare che non possa cadere.• Il caso di caduta, il diffusore può danneggiarsi.• Non collegare il pezzo di metallo direttamente al muro. Deve venire usato solo con una corda robusta in modo che il diffusore non abbia a cadere.• Far passare le corde attraverso il pezzo in metallo e fissare il diffusore al muro nel modo indicato qui sopra.Non mettere il diffusore dove sarà esposto a luce solare diretta ed evitare di installarlo vicino a caloriferi e climatizzatori. Esso potrebbe altrimenti deformarsi e scolorirsi, danneggiandosi anche gravemente.Pioneer non si assume alcuna responsabilità per danni risultanti da una scorretta messa in posa, un insufficiente rinforzo, un uso scorretto del prodotto, catastrofi naturali, ecc.
• Non installare il diffusore su superfici poco stabili. Esso in caso di caduta può causare incidenti e danneggiarsi.

• Per precauzione, non installare l’unità in luoghi dove possa cadere su qualcuno che dorme in caso di terremoto.

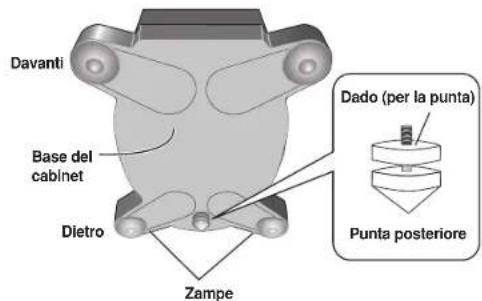

• Quest’unità pesa ben 48 kg ed è quindi molto pericoloso provare a regolare il dado della sua punta inclinando il diffusore. Posare quest’unità sempre su qualcosa di morbido, ad esempio una coperta, in modo che non danneggi il pavimento ed installarla sempre insieme ad un assistente.ZampeBase del cabinetDado (per la punta) Punta posterioreDavantiDietro Cuscinetto Retro del diffusore Corda robusta Gancio in metallo ImportanteS-3EX_IT.book 36 ページ ２００７年４月１９日　木曜日　午後４時６分37

Italiano Scelta della posizione di installazione dei diffusori La posizione all’interno della stanza di ascolto ha un grande impatto sulle prestazioni generali del diffusore S-3EX in termini di riproduzione dei bassi, accuratezza tonale ed immagine acustica. Ogni stanza ha le sue peculiarità e quanto segue è semplicemente una guida. La sperimentazione è il metodo migliore per raggiungere buoni risultati. Usare il grafico che segue come guida per determinare la posizione ottimale per questi diffusori.

• In aree di grande umidità, usare un deumidificatore e, in aree troppo secche, usare un umidificatore per regolare l’umidità dell’aria. Evitare l’esposizione a luce solare diretta e non installare in aree vicino a sorgenti di calore. Posizione di ascolto

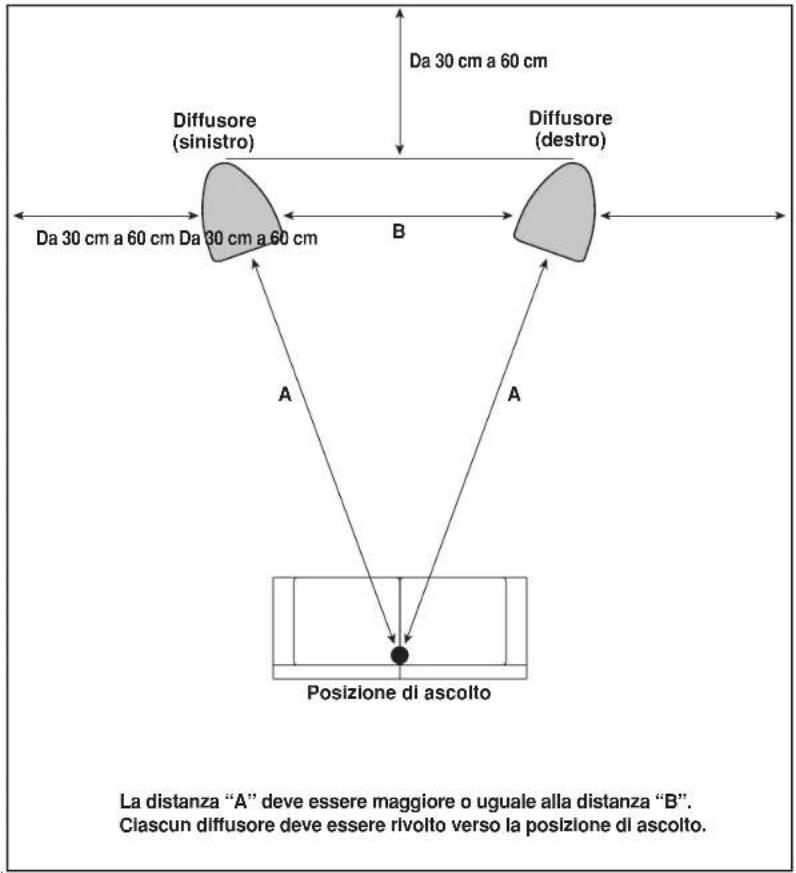

Diffusore (destro) Diffusore (sinistro) La distanza “A” deve essere maggiore o uguale alla distanza “B”. Ciascun diffusore deve essere rivolto verso la posizione di ascolto. Importante S-3EX_IT.book 37 ページ ２００７年４月１９日　木曜日　午後４時６分38

Collegamenti Collegamento con un amplificatore Questo diffusore non include cavi per diffusori usati per il collegamento con un amplificatore. Nello scegliere i cavi dei diffusori, per poter ottenere il meglio che possono dare prendere sempre il considerazione i fattori seguenti:

• Usare cavi per diffusori di grosso diametro, se possibile, e ridurne al minimo la lunghezza.

• Se la distanza dei diffusori sinistro e destro dall’amplificatore differisce, usare due cavi della stessa lunghezza, quella maggiore.

• I cavi hanno caratteristiche differenti. Non dimenticare mai questo fatto nello sceglierli.

• Scegliere cavi di resistenza il più bassa possibile e controllare che i cavi dei terminali dei diffusori e dell’amplificatore siano ben fissati. Collegamento dei cavi 1 Spegnere l’amplificatore. 2 Collegare i cavi dei diffusori ai terminali di ingresso (inferiori) sul retro del diffusore. Il terminale dei diffusori positivo (+) è rosso, quello negativo (–) nero. 3 Collegare le estremità dei cavi ai terminali di uscita dei diffusori dell’amplificatore. Per maggiori dettagli, consultare il manuale del proprio amplificatore.

• Prendere le manopole dei terminali di ingresso inferiori, girarle verso sinistra (in senso antiorario) ed inserire i cavi dei diffusori nei fori dei terminali, quindi stringere le manopole per fermare sia la barra breve che i cavi.

• Potete anche collegare i terminali dei diffusori con uno spinotto a banana. Se si usa uno spinotto a banana, togliere sempre il cappuccio in cima al terminale di ingresso.

• Dopo aver rimesso a posto i tappi, tirare leggermente i cavi per controllare che siano ben collegati ai rispettivi terminali. Collegamenti scadenti possono causare rumore ed interruzioni del suono.

• Se i conduttori dei cavi fuoriescono dai terminali ed entrano in contatto l’uno con l’altro, il carico posto sull’amplificatore è eccessivo. Questo può impedirne il funzionamento o addirittura danneggiarlo.

• Se si usano dei diffusori collegati ad un amplificatore, non si otterrà un normale effetto stereo se le polarità di uno dei diffusori (destro o sinistro) viene invertita. Connettori con barra di messa in corto Terminale rosso

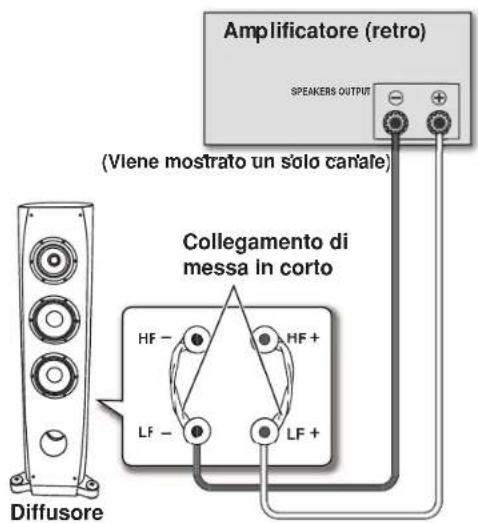

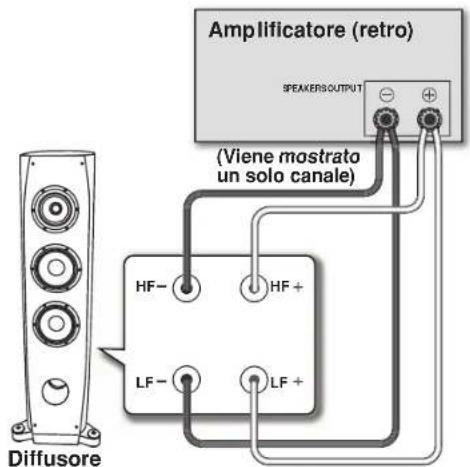

Italiano Collegamenti a filo singolo Nel caso di collegamenti a filo singolo, collegare le sezioni delle frequenze medio-alte e basse della rete di crossover con il collegamento di messa in corto accluso all’unità, poi collegare il filo (+) del proprio amplificatore al terminale rosso ed il filo (–) del proprio amplificatore al terminale nero nel modo indicato qui di seguito. Collegamenti a doppio filo Nel caso si usino collegamenti a doppio filo, si collegano indipendentemente i diffusori alle prese delle alte e basse frequenze. Questo fa sì che il driver CST ed i driver dei bassi vengano collegati direttamente ed indipendentemente all’amplificatore, offrendo la possibilità di ottimizzare il tipo di cavo a seconda del suo scopo. Collegare una serie di fili alla serie inferiore di terminali (rete specifica per i bassi). Collegare poi una seconda serie di fili alla serie superiore di terminali (rete specifica CST). Collegare poi ambedue le coppie di fili ai terminali rispettivi dell’amplificatore. Collegare ambedue i fili (+) ai terminali (+) dell’amplificatore ed ambedue i fili (–) ai terminali (–) dell’amplificatore nel modo visualizzato di seguito.SPEAKERS OUTPU

Collegamento di messa in corto Diffusore (retro): Pannello d’ingresso

(Viene mostrato un solo canale) strato n solo canale) Diffusore

Diffusore (retro): Pannello d’ingresso (Viene

mostrato (Viene mostrato un solo canale

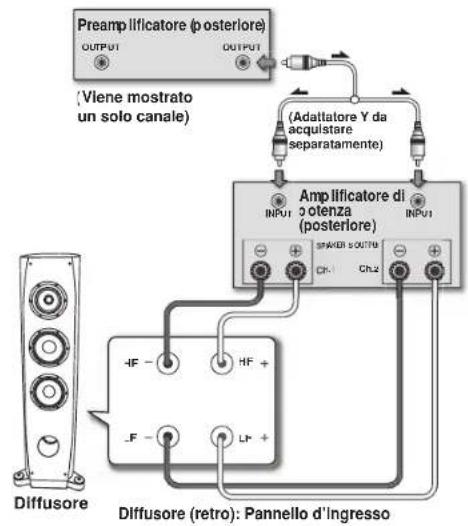

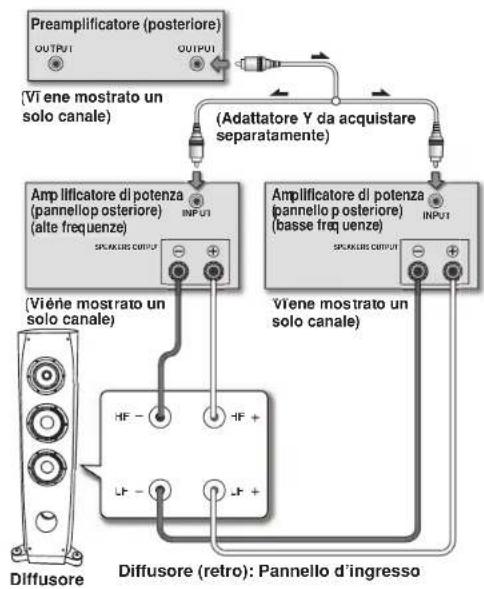

Collegamenti a doppio amplificatore La doppia amplificazione permette di ottenere le migliori prestazioni grazie all’uso di amplificatori dedicati specificamente ai medi ed agli acuti. Ci sono due possibili configurazioni, indicate comunemente rispettivamente come doppia amplificazione orizzontale e verticale. Attenzione Prima di collegare i cavi dei diffusori in una configurazione a doppia amplificazione, togliere sempre i collegamenti di messa in corto. Non facendolo si danneggiano gli amplificatori. Doppia amplificazione verticale In questa configurazione, due identici amplificatori stereo vengono usati per ciascun diffusore. Un canale di ciascun amplificatore pilota la sezione delle basse frequenze e l’altro la sezione delle alte frequenze nel modo indicato qui di seguito. Collegare una serie di fili dall’uscita di un canale alla serie inferiore di terminali (rete specifica per i bassi). Collegare poi una seconda serie di fili dall’altro canale dell’amplificatore alla serie superiore di terminali (rete specifica CST). Collegare ambedue i fili (+) ai terminali (+) dell’amplificatore ed ambedue i fili (–) ai terminali (–) dell’amplificatore. Doppia amplificazione orizzontale In questa configurazione si possono usare differenti amplificatori stereo per le sezioni dei bassi e delle frequenze medio-alte dei diffusori, ad esempio amplificatori a valvole per le alte frequenze ed a stato solido per le basse frequenze. Ciascun canale degli amplificatori pilota la sezione delle basse frequenze di ciascun diffusore e ciascun canale dell’altro amplificatore pilota la sezione delle frequenze medio-alte nel modo indicato qui di seguito. Questo metodo richiede un uguale guadagno di ambedue gli amplificatori per evitare una perdita di bilanciamento nella riproduzione delle basse frequenze e delle medie frequenze dai diffusori. In caso di dubbi, consultare il proprio negoziante di fiducia.

Viene mostrato un solo canale) Diffusore

(Adattatore Y da acquistare separatamente) Pream

o un (Vi t t solo canale

o un (Vi t t solo canale

(Vi ene mostrato un (Vi solo canale) (Adattatore Y da acquistare separatamente) Diffusore (retro): Pannello d’ingresso Diffusore Pream

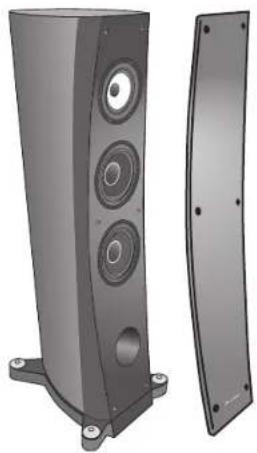

Italiano Altre informazioni Applicazione e rimozione della griglia di copertura Questo diffusore possiede una griglia di copertura installabile e rimovibile nel modo seguente: 1 Per applicare la copertura della griglia, allineare i fori del diffusore con le sporgenze della griglia e premere fermamente. 2 Per rimuovere la griglia di copertura, prenderne il fondo con ambedue le mani e tirare lentamente verso di sé per separare il fondo della griglia dal diffusore. 3 Far scivolare le mani verso la metà della griglia e tirare di nuovo verso di sé. Questo permetterà di staccare la sezione intermedia della griglia dal diffusore. 4 Ripetere infine la stessa operazione per la parte superiore della griglia e toglierla del tutto dal diffusore. Pulizia del cabinet dei diffusori Normalmente per mantenere pulito il diffusore dovrebbe bastare un panno morbido ed asciutto. Se necessario, passarlo con un panno inumidito con un detergente neutro diluito sei o sette volte con acqua, quindi strizzarlo bene. Non usare cere o pulenti per mobilia. Non usare mai diluenti, benzina, spray insetticidi o altre sostanze chimiche su o vicino a quest’unità, dato che essi ne corrodono la superficie. Dati tecnici Cassa . . . . . . . . . . . . . . . . . . . . . . . . . . . . Tipo bass-reflex da pavimento(schermata magneticamente)Configurazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .a tre vie Woofer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . coni da 16 cm x2 Mid tweeter . . . . . . . . . . . . . . . . . . . . . cono da 14 cm / cupola da 3 cm Impedenza nominale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 Ω Risposta in frequenza. . . . . . . . . . . . . . . . . . . . . . . . da 30 Hz a 100 kHzSensibilità . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88,5 dB (2,83 V)Potenza in ingresso massima . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160 WDimensioni esterne . . . . . . . . 350 (L) mm x1224 (A) mm x 541 (P) mmPeso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48 kg Accessori in dotazione Basi delle punte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 Cuscinetti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 tipi, 2 ciascuno Gancio in metallo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Vite (per il gancio in metallo). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Griglia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Istruzioni di utilizzo I dati tecnici ed il design sono soggetti a modifiche senza preavviso a causa di migliorie. Schermatura magnetica Questo diffusore è schermato magneticamente. Tuttavia, se il diffusore è installato estremamente vicino ad un televisore, può causare aberrazioni cromatriche. Se questo accade, spegnere il televisore e riaccenderlo dopo 15 a 30 minuti. Se il problema persiste, allontanare i diffusori dal televisore. è un marchio di fabbrica messo sul prodotto che utilizza la tecnologia Phase Control di Pioneer. Questa tecnologia permette una riproduzione audio di alta qualità attraverso i vari componenti regolandone la fase. Pubblicato da Pioneer Corporation. Copyright © 2007 Pioneer Corporation. Tutti i diritti riservati. Nota S-3EX_IT.book 41 ページ ２００７年４月１９日　木曜日　午後４時６分42
