PDPS61 - Cassa acustica PIONEER - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Diffusore acustico (sistema a due vie)
Marca	Pioneer
Modello	PDPS61 (PDP-S61)
Tipo di cassa	Bass-reflex
Altoparlante dei bassi	Tipo a cono da 6,6 cm × 10,6 cm
Altoparlante degli alti	Tipo a semidomo da 2,5 cm
Impedenza nominale	6 Ω
Gamma di frequenze	60 Hz a 30.000 Hz
Sensibilità (1 m, 1 W)	80 dB
Ingresso ammissibile massimo	18 W
Ingresso nominale	6 W
Frequenza di crossover	4 kHz
Dimensioni (L × H × P)	105 mm × 882 mm × 65 mm
Peso (per diffusore)	1,9 kg
Accessori forniti	Cavi per diffusori (×2), viti di montaggio M5×10 mm (×16), piastre di fissaggio diffusori (4 pezzi), manuale di istruzioni
Compatibilità	Progettato per uso esclusivo con televisore al plasma Pioneer
Installazione	Montaggio sul televisore al plasma utilizzando le piastre di fissaggio fornite; può essere utilizzato con un piedistallo da tavolo PDK-TS30A o un kit di montaggio a parete
Manutenzione e pulizia	Utilizzare un panno morbido e asciutto; per lo sporco ostinato, utilizzare un panno imbevuto di acqua saponata delicata, quindi asciugare con un panno asciutto. Non utilizzare cera, diluente, benzene o prodotti chimici.
Precauzioni di sicurezza	Non sollevare lo schermo dai diffusori; serrare a fondo le viti; evitare sovraccarichi di ingresso; scollegare l'alimentazione prima di modificare i collegamenti.
Paese di fabbricazione	Non specificato nel manuale

Domande frequenti - PDPS61 PIONEER

Come installare i diffusori PDPS61 sul mio televisore al plasma Pioneer?

Seguire i passaggi del manuale di istruzioni: fissare le piastre di fissaggio ai diffusori, avvitare parzialmente le viti di montaggio sul retro del televisore, agganciare i diffusori, quindi serrare le viti. Utilizzare i cavi per diffusori forniti rispettando la polarità (grigio con rosso, nero con nero).

Questi diffusori sono compatibili con altre marche di televisori?

No, sono progettati esclusivamente per l'uso con un televisore al plasma Pioneer. L'utilizzo con altri dispositivi potrebbe danneggiare i diffusori o causare un incendio.

Quali sono le dimensioni e il peso dei diffusori PDPS61?

Ogni diffusore misura 105 mm (larghezza) × 882 mm (altezza) × 65 mm (profondità) e pesa 1,9 kg.

Posso montare i diffusori a parete senza piedistallo da tavolo?

Sì, è possibile utilizzare un kit di montaggio a parete. Il manuale di istruzioni descrive la procedura: fissare prima i diffusori al televisore, quindi posizionare l'insieme sulle piastre di fissaggio a parete. Non sollevare mai il televisore dai diffusori.

Come pulire i diffusori senza danneggiarli?

Utilizzare un panno morbido e asciutto per rimuovere la polvere. Se sono molto sporchi, inumidire leggermente il panno con acqua e un po' di detersivo per piatti delicato, quindi asciugare con un panno asciutto. Non utilizzare mai prodotti chimici, diluente o cera.

Cosa fare se non si ottiene alcun suono dopo aver collegato i diffusori?

Verificare che i cavi siano ben inseriti nei terminali, che l'isolante non sia a contatto con il terminale (il filo di rame deve essere visibile) e che la polarità sia rispettata (grigio/rosso, nero/nero). Assicurarsi inoltre che il televisore sia acceso e che il volume non sia spento.

Ci sono precauzioni da prendere per evitare di danneggiare i diffusori?

Sì: non utilizzare con un dispositivo diverso dal televisore al plasma Pioneer specificato, non alzare eccessivamente il volume se gli alti sono accentuati, e scollegare sempre l'alimentazione prima di modificare i collegamenti. Evitare anche urti sulla griglia frontale.

Qual è la potenza ammissibile dei diffusori?

L'ingresso nominale è di 6 W, l'ingresso massimo di 18 W. L'impedenza nominale è di 6 Ω. Rispettare questi valori per evitare sovraccarichi.

Posso utilizzare i diffusori con un monitor per computer o un monitor a tubo catodico?

La vicinanza di un monitor per computer o di un monitor a tubo catodico può causare interferenze e distorsione dei colori. Allontanare i diffusori da questi dispositivi se necessario.

Cosa fare se perdo le viti o le piastre di fissaggio?

Utilizzare solo le viti fornite (M5 × 10 mm, nere). Contattare il rivenditore o un centro assistenza Pioneer autorizzato per ottenere pezzi di ricambio. Non utilizzare altre viti perché potrebbero staccarsi.

MANUALE UTENTE PDPS61 PIONEER

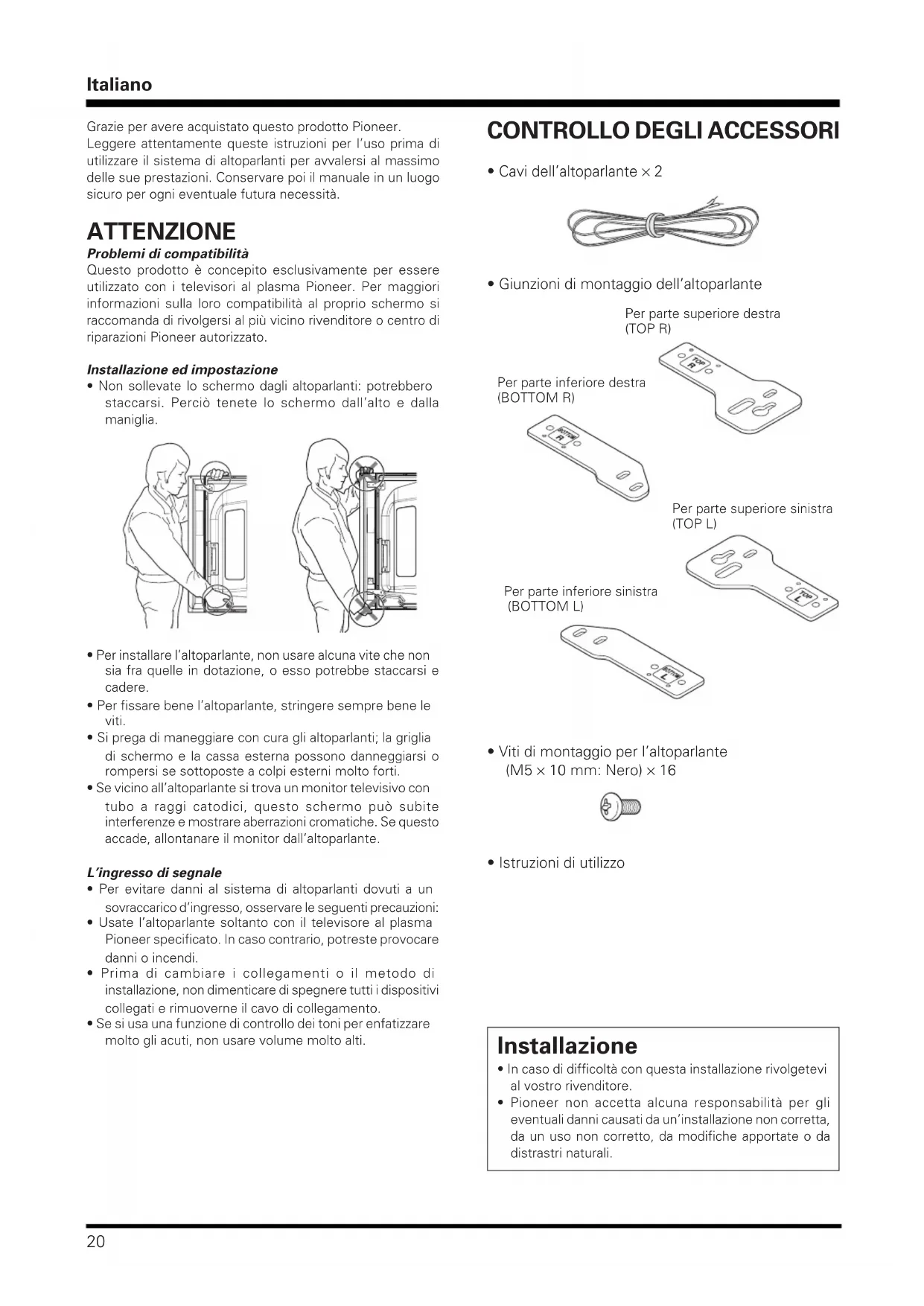

Grazie per avere acquistato quello prodotto Pioneer.

Leggere attendamente queste istruzioni per l'uso prima di utilizzare il systema di altoparlanti per avvalersi al massimo delle sue prestazioni. Conservare poi il manuale in un luogo sicuro per agli eventuale futura necessità.

ATTENZIONE

Problemi di compatibilità

Questo prodotto è concepito esclusivamente per essere utilizzato con i teilevisori al plasma Pioneer. Per maggiori informazioni sulla loro compatibilità al proprio schermo si raccomanda di rivolgersi al più vicino rivenditore o centro di riparazioni Pioneer autorizzato.

Installazione ed impostazione

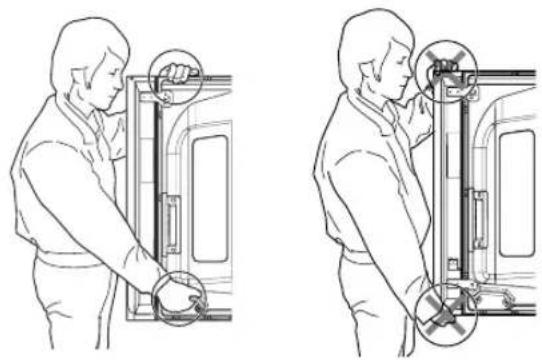

• Non sollevate lo schermo dagli altoparlanti: potrebbero staccarsi. Percio tenete lo schermo dall'alto e alla maniglia.

• Per installare l'altoparlante, non usare alcuna vite che non sia fra quale in dotazione, oesso potrebbe staccarsi e cadere.
  Per fissare bene l'altoparlante, stringere sempre bene le viti.
• Si prega di maneggiare con cura gli altoparlanti; la griglia di schermo e la cassa esterna possono danneggiarsi o rompersi se sottomposte a colpi esterni molto forti.
• Se vicino all'altoparlante si trova un monitor teilevisivo con tubo a raggi catodici, quello schermo più subite interferenze e migliorare aberrazioni cromatiche. Se quello accade, allontanare il monitor dall'altoparlante.

L'ingresso di segnale

• Per evitare danni alsystema di altoparlanti dovuti a un sovraccarico d'ingresso, osservare le seguenti precauzioni:
• Usate l'altoparlante soltanto con il teilevisore al plasma Pioneer specificato. In caso contrario, potreste provocare danni o incendi.
• Prima diambiare i collegamenti o il metododi installazione, non dimenticare di spegnere tutti i dispositivi collegati e rimuoverne il cavo di collegamento.
• Se si usa una funzione di controllo dei toni per enfatizzare molto gli acuti, non usare volume molto alto.

CONTROLLO DEGLI ACCESSORI

Cavi dell'altoparlante × 2

Giunzioni di montaggio dell'altoparlante

Per parte superiore destra (TOP R)

Per parte inferiore destra (BOTTOM R)

Per parte superiore sinistra (TOP L)

Per parte inferiore sinistra (BOTTOM L)

Viti di montaggio per l'altoparlante (M5× 10mm :Nero )× 16

• Istruzioni di utilizzo

Installazione

• In caso di difficoltà con但这a installmente rivolgetevi al vosto rivenditore.
• Pioneer non accetta alcuna responsabilità per gli eventuali danni causati da un'installazione non corretta, da un uso non corretto, da modifiche apportate o da distrastri naturali.

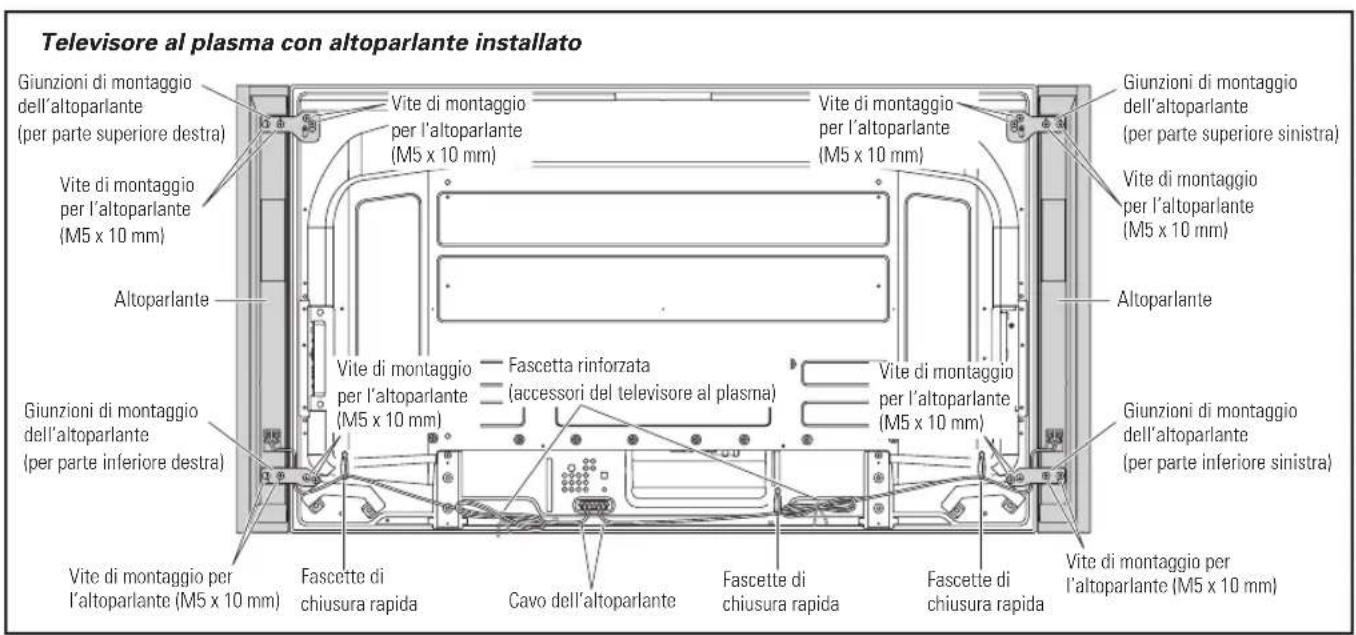

INSTALLAZIONE SUL TELEVISORE AL PLASMA

Per l'uso del supporto di davolo:

NOTA:

Prima di attaccare l'altoparlante, fissate il supporto di davolo della series PDK-TS30A (o un'alto supporto per tevisori al plasma Pioneer) al tevisore al plasma.

1. Fissaggio delle giunzioni di montaggio all'altoparlante.

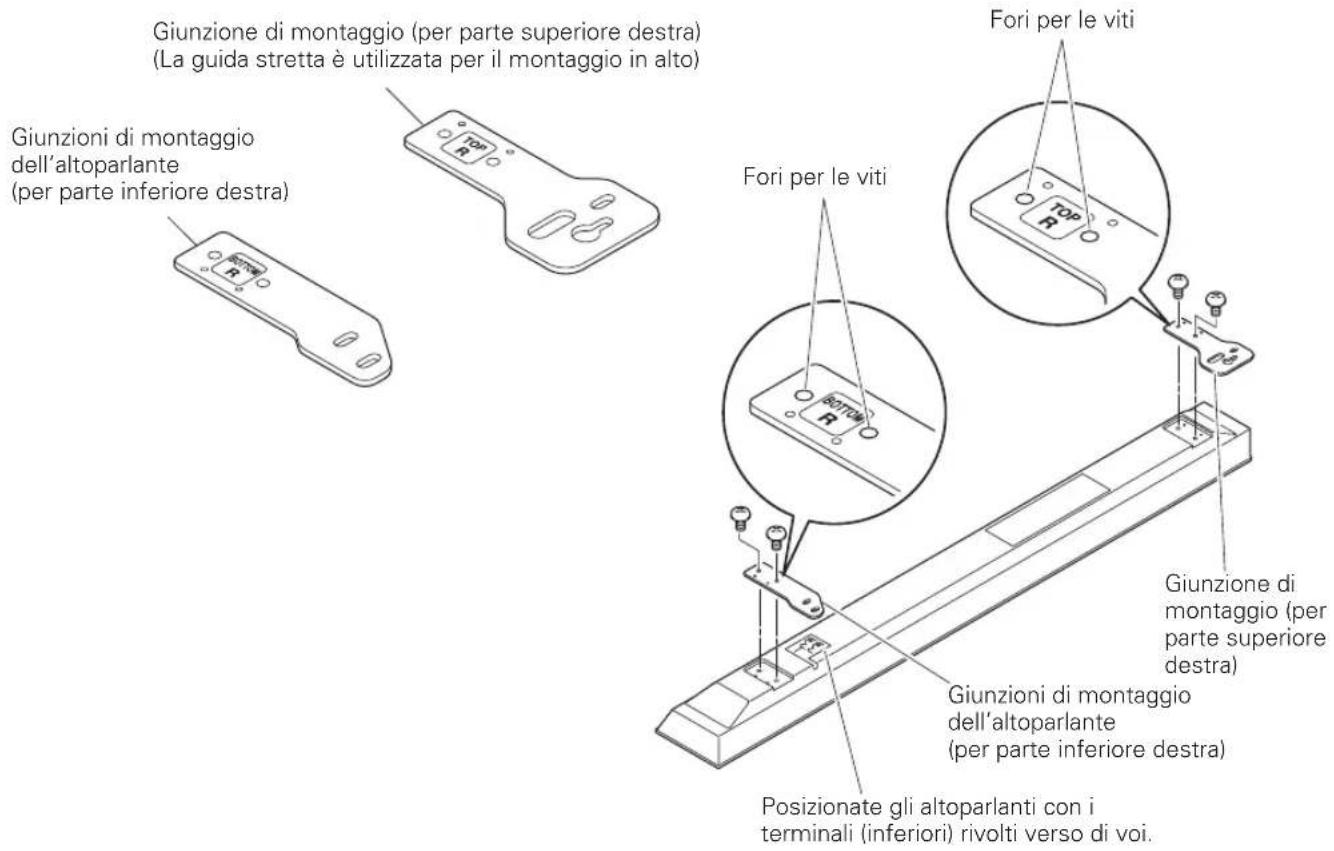

Ci sono giunzioni di montaggio dell'altoparlante superiore e inferiore sua per l'altoparlante destro sua per quello sinistro. Attaccate le giunzioni adeguate in alto e in basso sul retro degli altoparlanti, usando le viti in dotazione. (Nella figura viene molto il fissaggio delle giunzioni sul lato destro. Per fissarle sul lato sinistro, seguite la stessa procedura).

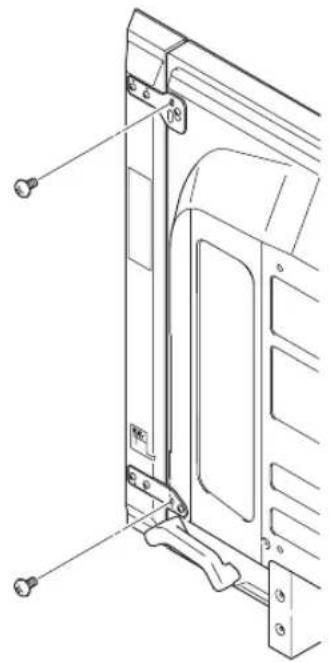

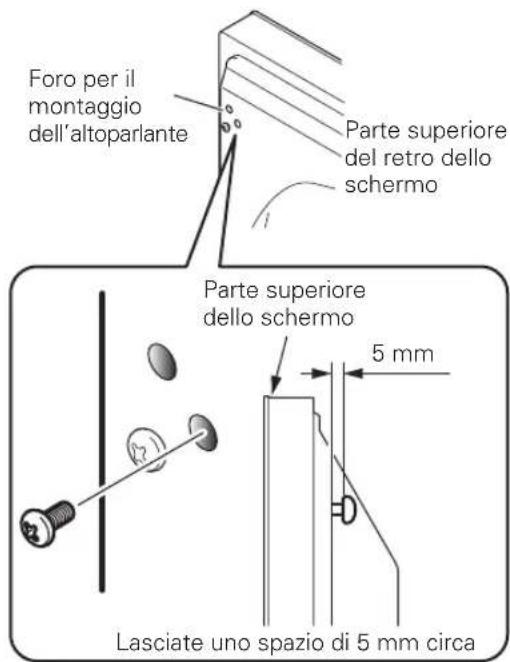

1. Avvitate una delle viti in dotazione nel foro per il montaggio dell'altoparlante (quello più in basso dei due) in alto, sul retro dello schermo.

Non stringete fino in fondo. Lasciate le viti allentate, con alla 5 mm circa da stringere.

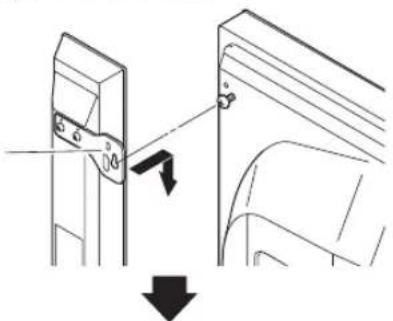

1. Fissate la giunzione di montaggio dell'altoparlante alla vite che avete installato sulla parte superiore, facendo passare la parte larga sopra diessa e abbassandola nella scanalatura, avvitate provvisoriamente la vite inferiore.

Dopo aver passato la parte larga del foro della giunzione di montaggio dell'altoparlante (in alto) sulla vite, abbassate l'altoparlante su diessa.

Dopo aver passato la parte larga del foro sulla vite, abbassate l'altoparlante.

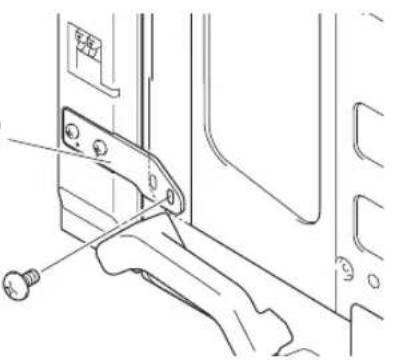

Avvitate provvisoriamente la giunzione di montaggio dell'altoparlante inferiore allo schermo, servendovi della vite in dotazione (un punto nella parte inferiore).

1. Regolate la posizione dell'altoparlante, quando stringete bene la vita superiore e inferiore.
2. Stringete le due viti nelle parti superiori e inferiori di agli altoparlante (quattro viti in totale). Cosi facendo, fisserete gli altoparlanti allo schermo.

1. Fate passare i cavi dell'altoparlante in dotazione tra l'altoparlante e il teilevisore al plasma (sotto le giunzioni di montaggio dell'altoparlante) da fatto.
2. Collegate i cavi dell'altoparlante all'altoparlante (vedi paginasuccessiva).

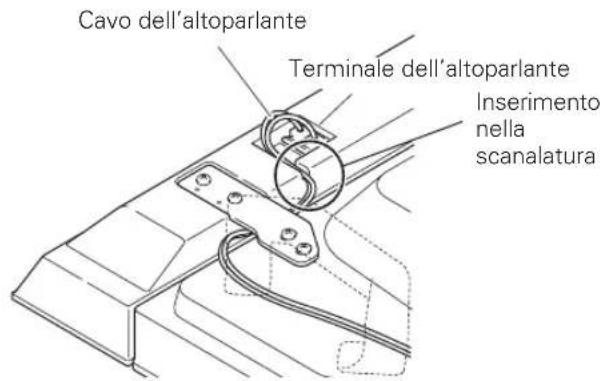

3. Inserite il cavo nella scanalatura dell'altoparlante.

1. Collegate l'altra estremità dei cavi dell'altoparlante al retro del teilevisore al plasma (vedi pagina successiva).

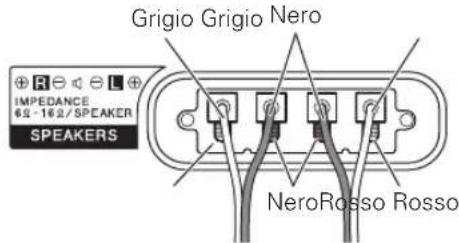

Collegamento dei cavi dell'altoparlante al retro del teilevisore al plasma.

Collegate i cavi correttamente, rispetto le polarità dei terminali dell'altoparlante del teilevisore al plasma,cioe cavo (grigio) nel terminale (rosso) e cavo (nero) nel terminale (nero).

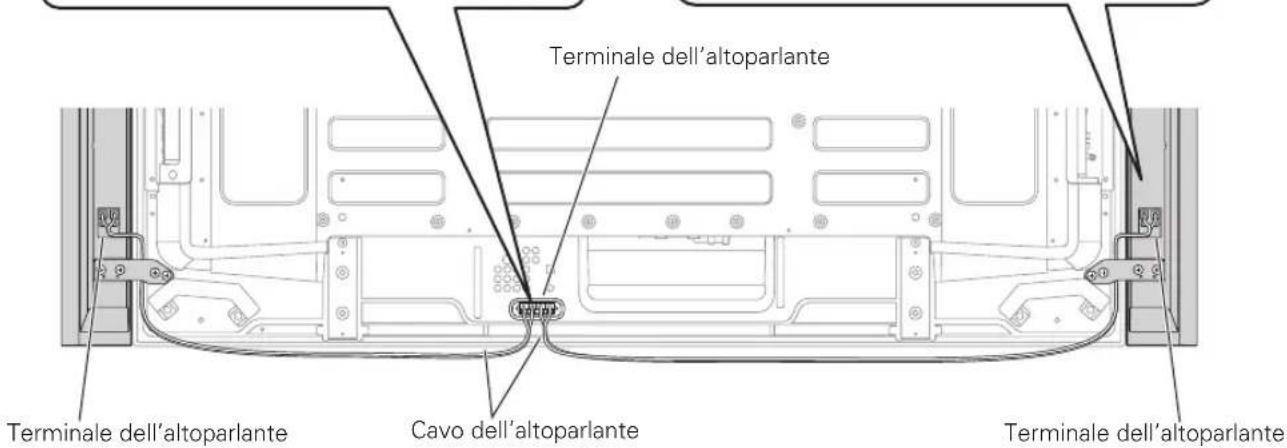

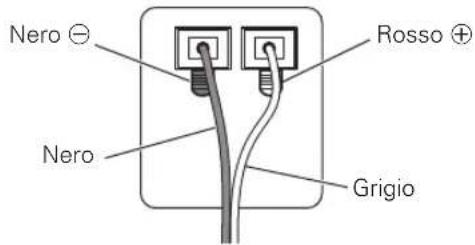

Collegamento dei cavi dell'altoparlante all'altoparlante.

Collegate i cavi correttamente, rispettoando le polarità dei terminali dell'altoparlante, perché il cavo ⊕ (grigio) ai terminali ⊕ (rosso) e il cavo ⊙ ai terminali ⊗ (nero).

Per motivi di illustrazioni, il supporto di davolo non è stato rappresentato qui.

NOTA:

• Premete la levetta e inserte l'estremita del cavo.
• Una volta lasciata, la levetta blocca il cavo dell'altoparlante.

Attenzione

• Assicuratevi di spegnere i dispositivi collegati e di staccare la spina alla presa a muro, prima di cuiare il metodo di collegamento o di installmente.
• Se il cavo dell'altoparlante viene inserito troppo distante e il materiale isolante tocca il terminale dell'altoparlante, non si riceverà alcun suono. Vi preghiamo di inserirlo in modo tale che il filo di rame sia visible.

• Controllate che le estremità dei cavi dell'altoparlante siano collegate saldamente ai terminali, tirando leggermente il cavo dopo aver effettuato i collegamenti. In caso contrario, potrebbero verificarsi interruzioni acustiche o rumore.
• In caso di cortocircuito dei cavi e causato da un filo di piombo scoperto, una caricaecessiva potrebbe essere trasmessa al teilevisore al plasma,provocando interruzioni nel funzionamento o guasti.
• Un collegamento sbagliato del cavo dell'altoparlante alla destra o sinistra dei terminali del teilevisore al plasma, pur rispettoando le polarità, cui tradursi in effetti stereofonici insufficienti, medico re qualita dei suoni bassi o a una percezione sonora instabile.
• Legate il cavo penza tirarlo.

10. Legare i cavi.

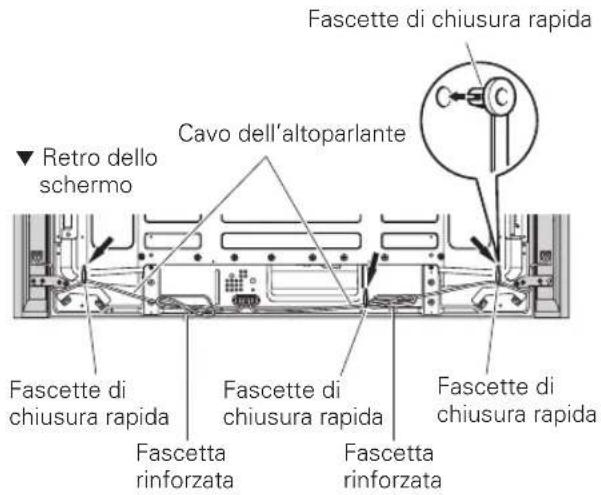

Le fascette di chiusura rapida e le fascette rinforzate sono fornite insieme al teilevisore al plasma per mettere in ordine i vostri cavi e per evitare un cavotroppo lungo.

Fissare le fascette di chiusura rapida al teileisure al plasma

Fissate le fascette a chiusura rapida usando i fori contrassegnati dal symbolo in basso, secondo il vostoistema di routing.

Fissare etogliere le fascette a chiusura rapida

Inserite [1] in un foro adatto sul retro del teilevisore al plasma e fate scattare [2] nel retro di [1] per chiudere la fascetta a chiusura rapida.

• Le fascette a chiusura rapida sono progettate per essere riaperte difficoltà, una volta chiuse. Vi preghiamo di fissarle attendamente.
• Usate delle pinze per ruotare le fascette di 90^ , tirandole verso l'esterno. La fascetta può deteriorarsi col tempo etogliendola potrebbe rovinarsi.
• Fate attenzione a non sottoporre i cavi di collegamento a tensioni.

NOTA:

• Usate le fascette rinforzate e le fascette a chiusura rapida secondo la necessità.
• Quando riordinate i vostri cavi dell'altoparlante, assicuratevi di legarli insieme, in modo che non siano soggetti ad alcuna pressione.

Per l'uso dell'unità da parete:

NOTA:

Prima appoggiate il teilevisore al plasma su un panno morbido ecc., quindi montate gli altoparlanti.

1. Fissate gli altoparlanti al teilevisore al plasma (vedi le procedure 1 a 10 a pag. 21 a 24).
2. Montate il tevisore al plasma sulle giunture di montaggio dell'unità da parete.

Per maggiori dettagli, consultate le istruzioni in dotazione con l'unità di parete.

Attenzione

Non solvate il tevisore al plasma tenendolo per gli altoparlanti. Un altoparlante potrebbe staccarsi, perché tenetelo in alto e in basso.

MANUTENZIONE DELLACASSA ESTERNA

• Per togliere sporco e polvere utilizzato un panno per lucidare o un normale panno asciutto.
• Se la cassa esterna è molto sporca, pulirla con un panno morbido bagnato con acqua e detergente, quando passare di nuovo un panno asciutto. Non utilizzato cera per mobili o detersivi. Potrebbero danneggiare la superficie della cassa esterna.
  Non usare mai diluenti, benzina, insetticidi spray e altri prodotti chimici sulla cassa esterna o nelle vicinanze. Questi prodotti sono corrosivi.
• In caso di uso di panni chimici, leggere attendamente le avventenze per il loro uso.

DATI TECHNICI

Cassa esterna ......... Tipo Bass-reflex

Impedenza nominale 6Ω

Gamma di frequenze 60 Hz a 30 000 Hz

Sensibilità (1 m, 1 W) 80 dB

Ingresso tollerable :

Ingresso massimo 18 W

Ingresso nominale. 6 W

Frequenza di transizione 4 kHz

Dimensioni esterne

Parti accessory (per due altoparlanti)

Cavi dell'altoparlante × 2

Viti (M5× 10mm)× 16

Giunzioni di montaggio dell'altoparlante

Parte superiore sinistra (TOP L) × 1

Parte inferiore sinistra (BOTTOM L) × 1

Parte supereiore destra (TOP R) × 1

Parte inferiore destra (BOTTOM R) × 1

Istruzioni di utilizzo × 1

NOTA:

I dati tecnici e il design sono soggetti a variazioni alla preavviso, a seguito di ulteriori miglioramenti del prodotto.

AVVERTENZA IMPORTANTE - SCrivETE QUI SOTTO IL NUMERO DI MODELLO E DI SERIALI DI QUESTO APPARECCHIO. I NUMERI SI TROVANO SUL RETRO.

MODELLO N.

SERIE N.

CONSERVATE QUESTI NUMERI PER L'USO FUTURO.

Se si vuole eliminare Anything, non gettarlo insieme ai rifiuti domestici. Esiste un silema di raccolta differenziata in conformità alle leggi che richiedono apposti trattamenti, recupero e riciclo.

I privati cittadini dei paesi membri dell'UE, di Svizzera e Norvegia, possono restituire alla cun costo i loro prodotti elettronici usati ad appositi servizi di raccolta o a un rivenditore (se si desidera acquistarne uno simile).

Per i paesi non citati qui sopra, si prega di prendere contatto con le autorità locali per il corretto metodo di smaltimento.

In quosto mode, si e sicuri che il proprio prodotto eliminato subir il tratamento, il recupero e il riccio necessari per prevenire gli effetti potenzialmente negativi sull'ambiente e sulla vita dell'uomo.

K058_A_It

Publicicato da Pioneer Corporation.

Tutti diritti riservati.

Parte superiore che (TOP R) × 1

Parte inferiore che (BOTTOM R) × 1
