| 产品类型 | 声学音箱（双路系统） |
| 品牌 | 先锋 |
| 型号 | PDPS61 (PDP-S61) |
| 箱体类型 | 低音反射 |
| 低音扬声器 | 6.6厘米×10.6厘米锥形 |
| 高音扬声器 | 2.5厘米半圆顶型 |
| 额定阻抗 | 6欧姆 |
| 频率范围 | 60赫兹至30000赫兹 |
| 灵敏度（1米，1瓦） | 80分贝 |
| 最大允许输入 | 18瓦 |
| 额定输入 | 6瓦 |
| 分频频率 | 4千赫兹 |
| 尺寸（宽×高×深） | 105毫米×882毫米×65毫米 |
| 重量（每只音箱） | 1.9千克 |
| 随机附件 | 音箱线（×2），M5×10毫米安装螺丝（×16），音箱固定板（4个），使用说明书 |
| 兼容性 | 专为与先锋等离子电视配合使用而设计 |
| 安装 | 使用随附的固定板安装在等离子电视上；可与PDK-TS30A桌面支架或壁挂安装单元一起使用 |
| 维护与清洁 | 使用柔软干布；对于顽固污渍，用浸有温和肥皂水的布擦拭，然后用干布擦干。请勿使用蜡、稀释剂、汽油或化学制品。 |
| 安全注意事项 | 请勿通过音箱提起屏幕；完全拧紧螺丝；避免输入过载；更改连接前断开电源。 |
| 制造国家 | 说明书中未指定 |
常见问题 - PDPS61 PIONEER
用户关于以下问题的提问 PDPS61 PIONEER
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 扬声器 免费PDF格式！查找您的手册 PDPS61 - PIONEER 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 PDPS61 品牌 PIONEER.
用户手册 PDPS61 PIONEER
Altoparlantiutilizzati(sistemaaduevie）：
Altoparlante per toni bassi .... A cono, 6,6 cm × 10,6 cm
Altoparlante per toni alto A semi-cupola, 2,5 cm

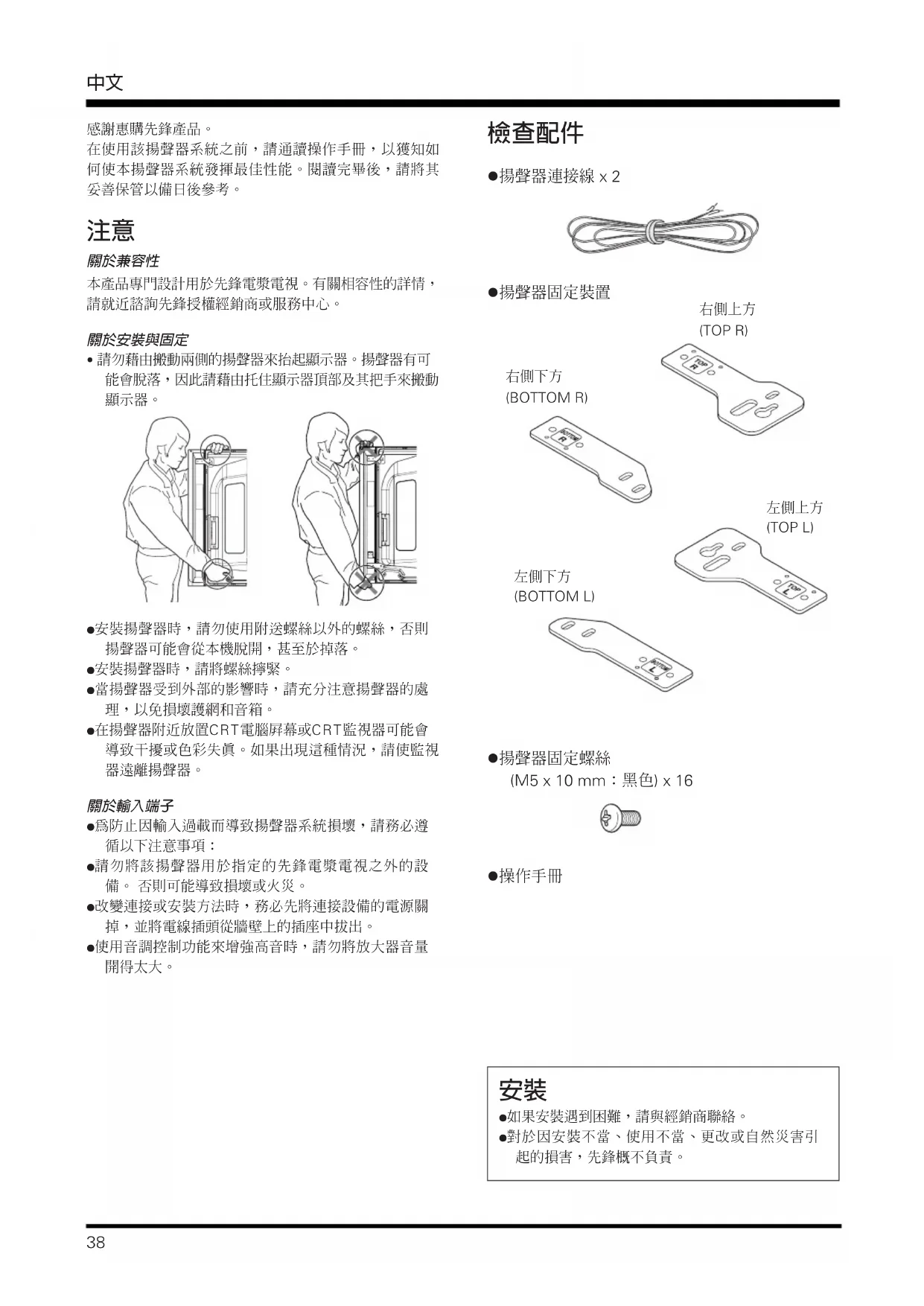

在使用該揚聲器系統之前，請通讀操作手冊，以獲知如何使本揚聲器系統發揮最佳性能。閱讀完畢後，請將其妥善保管以備日後參考。
注意
關於兼容性
本產品專門設計用於先鋒電漿電視。有關相容性的詳情，請就近咨詢先鋒授權經銷商或服務中心。
關於安裝與固定

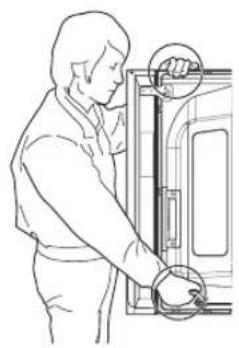

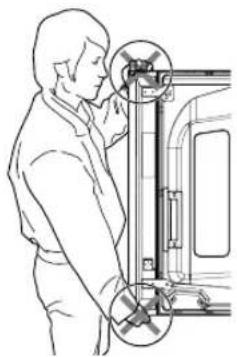

- 請勿藉由搬動兩側的揚聲器來抬起顯示器。揚聲器有可能會脫落，因此請藉由托住顯示器頂部及其把手來搬動顯示器。
- 安裝揚聲器時，請勿使用附送螺絲以外的螺絲，否則揚聲器可能會從本機脫開，甚至於掉落。
- 安裝揚聲器時，請將螺絲擋緊。
當揚聲器受到外部的影響時，請充分注意揚聲器的處理，以免損壞護網和音箱。 - 在揚聲器附近放置CRT電腦屏幕或CRT監視器可能會導致干擾或色彩失真。如果出現這種情況，請使監視器遠離揚聲器。
關於輸入端子
为防止因輸入過載而導致揚聲器系統損壞，請務必遵循以下注意事項：
請勿將該揚聲器用於指定的先鋒電漿電視之外的設備。否則可能導致損壞或火災。
- 改變連接或安裝方法時，務必先將連接設備的電源關掉，並將電線插頭從牆壁上的插座中拔出。
- 使用音調控制功能來增強高音時，請勿將放大器音量開得太大。
檢查配件
揚聲器連接線 × 2
揭聲器固定裝置
右侧下方(BOTTM R)
左侧下方
(BOTTM L)
左侧上方(TOP L)
揭聲器固定螺絲
(M5× 10mm ：黑色） × 16
操作手册
安装
如果安裝遇到困難，請與經銷商聯絡。
-對於因安裝不當、使用不當、更改或自然災害引起的損害，先鋒概不負責。

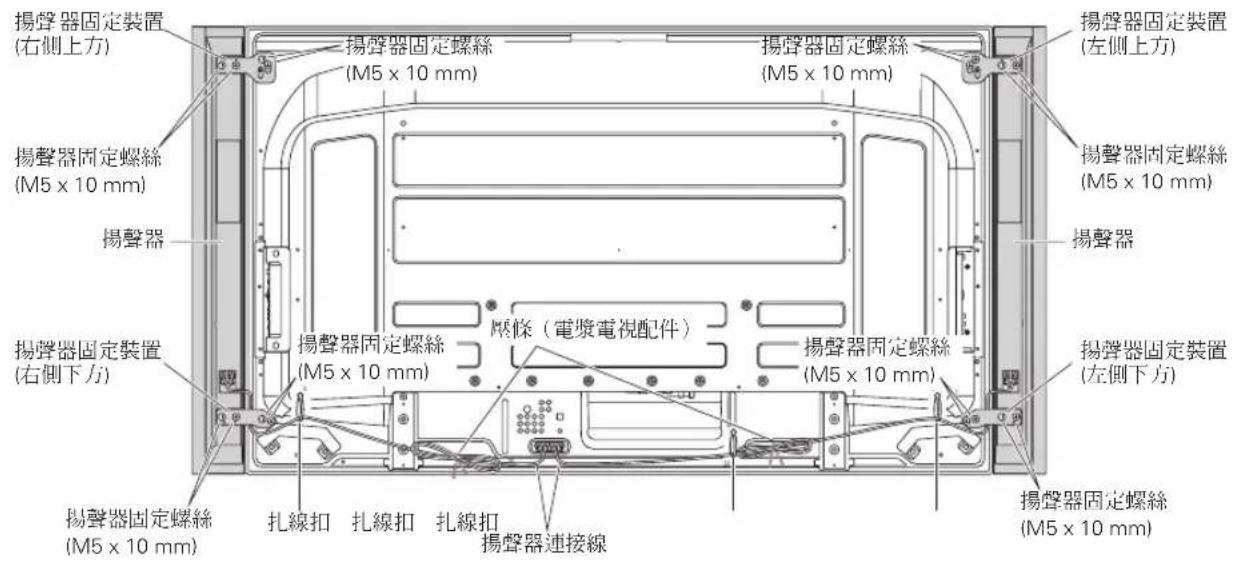

電漿電視配備
已安裝揚聲器的電漿電視
使用桌上支架時：
備註：
在安裝揚聲器前，請先為電漿電視安裝PDK-TS30A系列桌上支架（或其他先鋒電漿電視支架）。

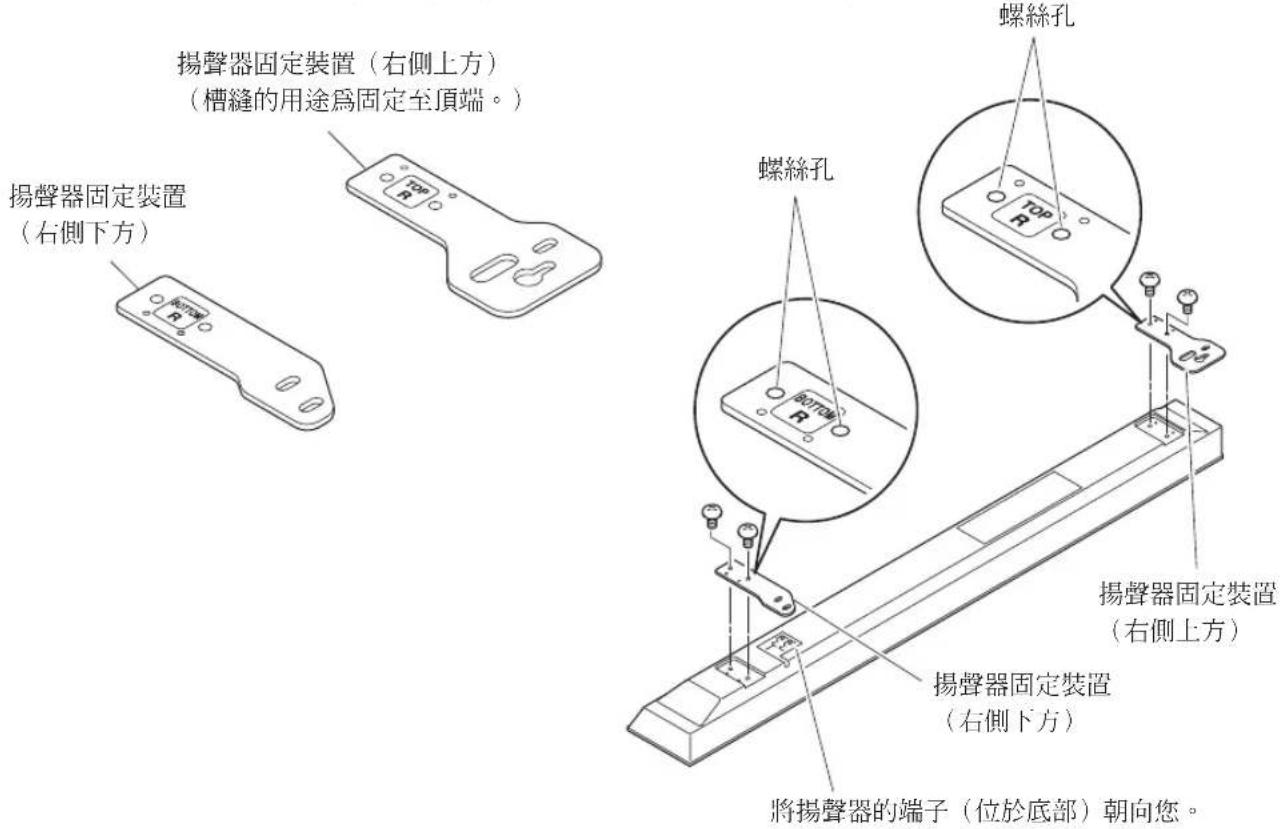

1結合揚聲器與固定裝置。
左右揚聲器各有一組用來固定上下方的裝置。請將正確的固定裝置安裝到揚聲器背面的上、下方，並以隨附的螺絲鎖上。（圖例所示者爲右側固定裝置之安裝。相同步驟亦適用於左側之固定裝置。）
2 在顯示器的背面上方，將一顆隨附的螺絲鎖入揚聲器的固定螺絲孔（共有兩個螺絲孔，請鎖入較偏下方者）。
請勿鎖緊。留下約 5mm 的空間，稍後再鎖緊。

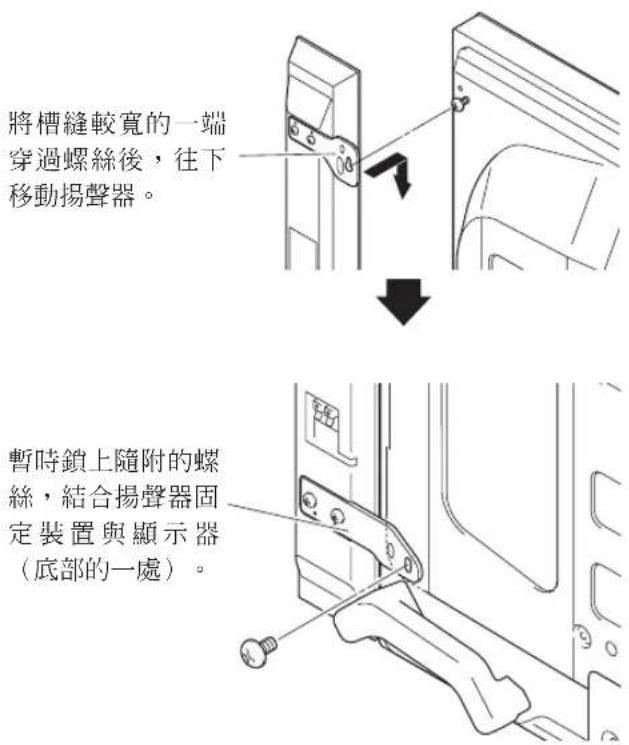

3將揚聲器固定裝置的槽縫較寬的一端穿過您剛剛鎖上的螺絲，然後往下移動使其卡至定位；暫時鎖入下方螺絲。
將揚聲器固定裝置（上方）槽縫較寬的一端穿過螺絲，然後將揚聲器往下移動使其卡至定位。

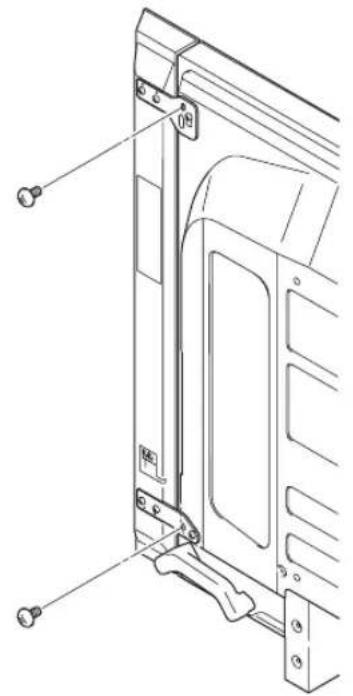

4 調整揚聲器位置，然後鎖緊上下螺絲。
5. 鍵緊揚聲器上下方的兩顆螺絲（共四顆），如此便可將揚聲器固定到顯示器上。
6 將隨附的揚聲器連接線從下方穿過揚聲器與電漿電視中間（在揚聲器固定裝置下方）。
7將揚聲器連接線接上揚聲器（請見次頁）。

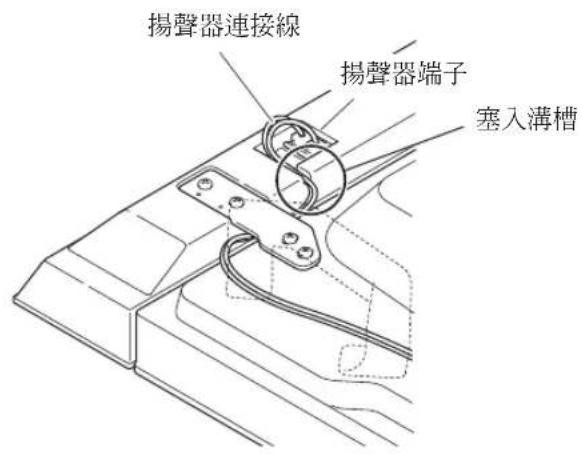

8將連接線塞入揚聲器溝槽中。
9將揚聲器連接線的另一端接到電漿電視的後方（請見次頁）。

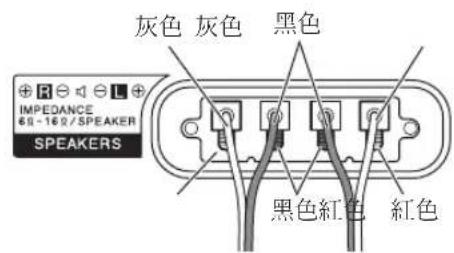

將揚聲器連接線接到電漿電視的後方。
請正確地依照電漿電視揚聲器端子的極性來接上連接線， ④ 連接線（灰色）應接到 ④ 端子（紅色）， 連接線（黑色）應接到 端子（黑色）。

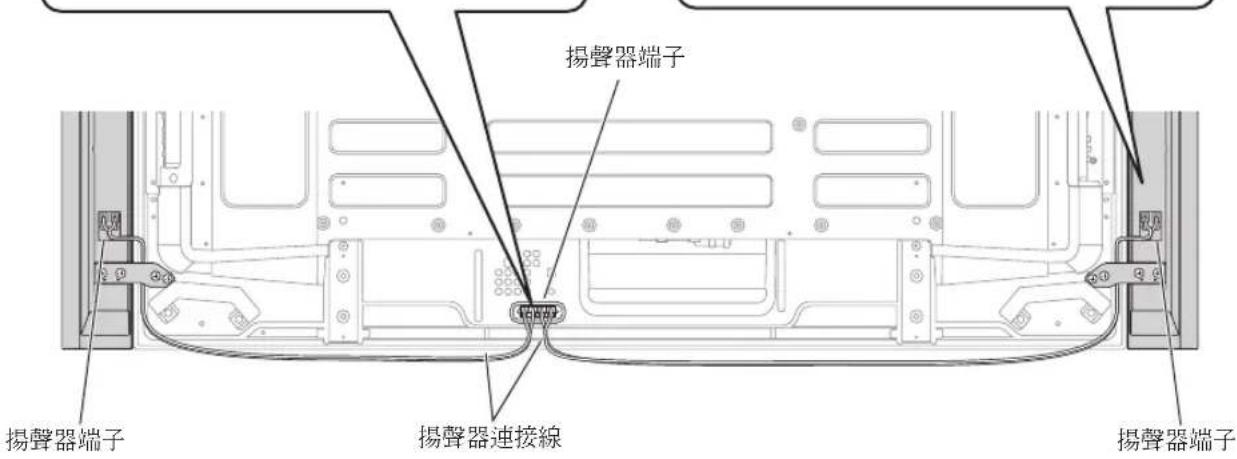

把揚聲器連接線接上揚聲器。
請正確地依照揚聲器端子的極性來接上連接線， 連接線（灰色）應接到 端子（紅色）， 連接線（黑色）應接到 端子（黑色）。
爲使圖示清楚，圖中並未顯示桌上支架。
備註：
拉動拉柄，插入連接線。
當您鬆開拉柄時，拉柄會自動夾住揚聲器連接線。
注意
在變更配線或攜設方法前，請務必關閉連線的裝置，並從插座上拔除電源線。
如果您將揚聲器連接線插入過深，因而使絕緣部碰到揚聲器端了，反而可能導致無音效。插入連接線時，請保持看得到銅線的深度。
- 在連線後，請輕拉連接線，檢查揚聲器連接線是否牢固地連接到端子處。如果連接過鬆，將可能導致音效接收不穩定或出現雜音。
- 若因引線外露致使 與 連接線短路,將可能造成電漿電視的嚴重負載,導致操作中斷或故障。
- 揚聲器連接線若未依正確極性插入電漿電視左、右端子時，將可能導致立體聲音音訊強度不足，造成重低音品質低落，或音效不穩。
- 維繫連接線時，請勿用力拉扯。
10綑梨連接線。

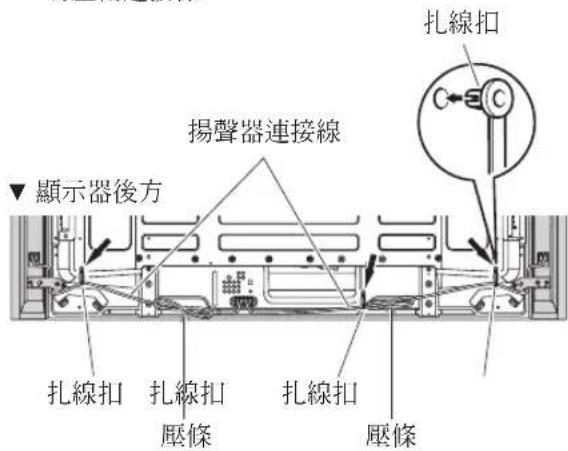

電漿電視隨附有扎線扣及壓條，以便您整理及收納過長的連接線。
將扎線扣裝到電漿電視上
祝您安排線路的方式而定，將扎線扣裝到下方標示有↑符號的孔中。
繫上及鬆開扎線扣
將[1]插入電漿電視後方正確的孔中，並將[2]扣入[1]背面的洞中以鎖上扎線扣。
扎線扣一旦扣上便很難鬆開。請小心使用。
- 用鉗子將扎線鉗轉動 90^ 朝外拉出。扎線扣材質可能隨時經過而變質，解開後可能損壞。
請注意勿損及連接線的任何部位。
備註：
請視需要使用壓條及扎線扣。
在整理您的揚聲器連接線時，請注意綑染方式，勿壓傷連接線。
使用壁掛裝置時：
備註：
請先把電漿電視放在軟墊之類的物品上，再行安裝揚聲器。
1將揚聲器安裝到電漿電視上（請參閱第39到42頁中步驟1到10的部份）。
2把電漿電視放置在壁掛裝置的固定裝置上。
詳情請參閱壁掛裝置所隨附的操作手冊。
#
注意
如需抬起顯示器時，請勿持握揚聲器部位。揚聲器可能鬆開，因此請持握顯示器本體的上、下部。
機殼維護
- 使用抛光布或乾布來擦拭灰塵和污垢。
當機殼很髒時，用軟布蘸取經水稀釋後的清潔劑進行擦拭，然後再用乾布擦淨。請勿使用家具蠟或清潔劑。否則會損壞機殼表面。 - 切勿對機殼或在機殼附近使用稀釋劑，苯，殺蟲劑以及其它化學製品，因爲它們會腐蝕本機表面。
常使用含化學製品的拭布時，請仔細閱讀該拭布的注意事項。
規格
低音喇叭（用於低音） 6.6 cm × 10.6 cm 圆型
高音喇叭（用於高音） 2.5cm 半球頂型
標稱阻抗 6Ω
频率範圍 60 Hz 到 30 000 Hz
靈敏度（1m，1W） 80dB
容許輸入功率：最大輸入功率 18W
額定輸入功率 6W
交叉频率. 4kHz
附件（二個揚聲器）揚聲器連接線×2螺絲（M5×10mm）×16揚聲器固定裝置
左侧上方（TOPL）×1
左侧下方（BOTTOML）×1
右側上方（TOPR）×1
右側下方（BOTTOMR）×1
操作手册 × 1
備註：
因產品改進，規格和設計若有變更，恕不另行通知。
重要警示一將位於設備下方的型號和序號記錄下來，數字在背面。
型號
序號
保留這些號碼以備不時之需
日本先锋公司出版。
版權 ©2007日本先鋒公司。
版權所有。
