S-DV151 - 扬声器 PIONEER - 免费用户手册

产品类型	书架音箱
品牌	先锋
型号	S-DV151
尺寸（宽 x 高 x 深）	200 x 350 x 250 毫米
重量	3.5 千克
功率处理（RMS）	100 瓦
阻抗	6 欧姆
灵敏度	88 dB
频率响应	50 Hz - 20 kHz
驱动器	1 x 25 毫米高音单元, 1 x 130 毫米低音单元
音箱类型	低音反射（后置倒相孔）
连接方式	接线柱用于音箱线
磁铁类型	铁氧体
推荐功放功率	20 - 150 瓦
颜色	黑色
清洁	用柔软干布擦拭；避免液体
安全警告	放置在稳定表面；远离热源和潮湿
备件供应	联系先锋服务中心；驱动器不可用户更换
可维修性	仅由合格技术人员维修

常见问题 - S-DV151 PIONEER

S-DV151 是什么类型的音箱？

Pioneer S-DV151 是一款书架音箱，适用于立体声或家庭影院系统。

S-DV151 的尺寸和重量是多少？

尺寸约为200 x 350 x 250 毫米（宽x高x深），重量约为3.5 千克。

这款音箱的功率处理能力是多少？

可处理100 瓦 RMS，峰值可达150 瓦。

S-DV151 的阻抗是多少？

标称阻抗为6 欧姆。

如何清洁音箱？

使用柔软干布擦拭箱体。避免使用液体清洁剂。

S-DV151 能否与任何功放搭配使用？

可以，搭配每声道20 至 150 瓦、阻抗 4-8 欧姆的功放。

S-DV151 支持双线分音吗？

不支持，S-DV151 具有单对接线柱，不支持双线分音。

为了最佳音效，应将音箱放在哪里？

将其放置在耳朵高度，远离墙壁以避免低音轰鸣。如有需要，使用脚架。

保修期是多久？

先锋通常提供2 年保修，但请查看当地规定。

我可以自行更换驱动器吗？

不建议用户自行更换驱动器；请联系先锋服务中心。

用户手册 S-DV151 PIONEER

注意:打開時會有CLASS 3B可見和不可見 鐳射輻射，請勿受鐳射束輻射。

VRW2159

[All other models]

CAUTION CLASS 30 VISIBLE WHO PHARSLA LASER RADIATION WHEN OPEN, AVOID EXPOSORS TO THE WORK.

ATTENTION RADIATIONS LASER VIBILLES ET INVIBILES DE CLASSE DE QUAND

OUVERT ÉVITEZ TOUT EXPOSITION AU TH BODAU

ADVARSEL KLASSE DE SYNLOG OG USYNLIG LASERSTEELING VED ABNING.

LENGA GOSSETTEURS FOR SIGNALING

WARNING

ÅR ÖPPNAD: UNIVIK ATT UTSÄTTA OIG FÖR STRÅLDN.

等邊三角形內帶有箭頭的閃電符號旨在引起用戶警惕，因本產品機殼內有無絕緣“危險電壓”，可能很大程度造成觸電的危險。

注意

為避免觸電危險，請勿拆卸蓋子（或背面板）。機內沒有可供用戶自行修理的零部件。維修事宜交由有資格的維修人員進行。

等邊三角形內的感嘆號旨在提醒用戶注意本機附帶的資料中有關操作和維護（修理）的重要說明。

D3-4-2-1-1_ChH

警告

本機不防水。為防止起火或觸電事故，請勿將本機置放於任何承裝液體的容器（如花瓶或花盆）附近或將其暴露於漏水、濺水、雨中或潮濕環境中。D3-4-2-1-3_A_ChH

警告

為防止火災，請勿將明火源（如點燃的蠟燭）放置於本機上。 D3-4-2-1-7a_A_ChH

操作環境

操作環境溫度與溼度：

+5 ℃ 至 +35 ℃ (+41 ℃ 至 +95 ℃)；小於 85 %RH（勿堵塞冷卻孔）請勿在通風不良處、暴露於高溼度或陽光直射（或強烈的人造光源）的場所安裝本機。 D3-4-2-1-7c A ChH

注意

本機STANDBY/ON開關不完全將電源自交流電插座切斷。因電源線為本機主要電源切斷裝置，您需要將插頭拔除以切斷所有電力。因此，請確認本機安裝時電源線可輕易自交流電插座拔除以防止意外。為防止火災，當本機處於長時間未使用之情形（如假期中）時，請將主電源插頭自牆上插座拔除以切斷電源。 D3-4-2-2-2a_A_ChH

警告

第一次插置電源前，請仔細閱讀下列部分：

電源供給的電壓因國家或地區而異。請確認本機使用之地區的電源供給電壓符合本機後面板上所寫之電壓〔230 V 或 120 V〕要求。 D3-4-2-1-4_A_ChH

通風注意事項

安裝本機時，請確定在本機四周預留足夠的空間以利通風（頂部10公分、背面10公分、及兩側10公分以上）。

警告

機殼上具有之縫隙及開口用於通風，以確保本產品之正常操作並防止過熱。為避免火災，請勿堵塞開口或用物品（如報紙、桌布、簾幕）將其覆蓋，也請勿在厚毯或床上操作本機。 D3-4-2-1-7b_A_ChH

若本機之交流電源插頭與您欲使用的交流電源插座不符，請拆下插頭並換上合適的。僅可由專業技術人員於本機的電源供給電纜上更換及安裝交流電源插頭。若在連接至交流電插座上時切斷插頭，可能導致觸電。請確認插頭於移除後已予妥善處理。

當本機處於長時間未使用之情形（如假期中）時，請將主電源插頭自牆上插頭拔除以切斷電源。D3-4-2-2-1a_A_ChH

台灣地區專用

請手持插頭部分挪動電源線。拔下插頭時勿拉拽電源線，且勿用濕手去碰電源線，因為這樣可能會導致短路或電擊。勿將本裝置、家具或其他物件壓在電源線上，或以其他方式擠壓電源線。切勿將電源線打結或和其他的線綁縛。電源線的佈線應防止被人踩在上面。電源線受損可能會導致火災，或造成人員觸電。經常檢查電源線。如果您發現電源線受損，請就近至先鋒公司授權維修中心或銷售商進行更換。

S002_ChH

注意

本產品為第一類雷射產品，但本產品具有高於第一類之雷射二極體。為確保其安全性，請勿移動任何機蓋或嘗試接觸本機內部。

請向專業技術人員尋求協助服務。

下列注意標籤需貼於您的機組上。

位置：本機上方

台灣機種

CAUTION : CLASS 3B VISIBLE AND INVISIBLE LASER RADIATION WHEN OPEN, AVOID EXPOSURE TO THE BEAM.

注意:打開時會有CLASS 3B可見和不可見鑼射輻射，請勿受鑼射束輻射。

VRW2159

其他機種

CAUTION

ATTENTION RADATRONS LASER VEELES ET INVASILLES DE CLASSE 38 QUAND

DUNDEI ENTRE TOUT EXPOSITION AU PARCELLE

ADVARSEL. CLASSE 38 SYSLIS DE LEPHELO LASERETRÍJNOS VEZ ARANG,

INGU LEEK+TELE FOR SHOZING

WARNING CLASS 38 SYNLOS OKTI OSYNLOS LABERSTRACKING NAY DEVNA DEL LA CHAPRO, LAKAT, 2014. USTAVIEN PELOFEN, 2015.

本產品只適宜一般家庭用途。如果是由於應用在其他非家庭用途(如做為商業用途而長期使用於餐廳中，或者使用於汽車或船中)而導致發生故障並需要修理，在保用期間必須承擔修理費用。 K041_ChH

K041_ChH

目錄

01 控制與顯示

前面板 6

遙控器 6

顯示屏 8

02 開始操作

家庭劇院音效設置....9

設置聲道音量....9

使用在屏顯示畫面 (OSD)....10

碟片播放 10

基本播放控制....10

恢復播放及最後記憶播放 .....11

DVD-Video 碟片選單....11

VCD/ 超級 VCD PBC. 選單....11

聆聽收音機....12

改善 FM 接收不良....12

記憶電台 12

收聽預設電台....12

聆聽其他來源 12

設置睡眠定時器 13

調暗顯示幕亮度 13

03 用心聆聽您的系統

自動聆聽模式 14

以環繞聲聆聽 14

運用「前置環繞聲」功能....14

以立體聲聆聽 15

戴上耳機聆聽....15

使用 SFC 模式....15

調整低音及高音 15

加重低音音量 15

04 碟片播放功能

碟片掃描 16

慢動作播放....16

格進／格退播放 ……16

播放 JPEG 幻燈片秀....16

使用「碟片導向」瀏覽 DVD 或 VCD/ 超級 VCD 碟片……17

可利用 「碟片導向」功能瀏覽 WMA、MP3、MPEG-4 AAC、DivX video 及 JPEG 等檔案

循環播放碟片某個片段 18

使用重複播放功能....18

使用隨機播放功能....19

建立程序編輯清單....19

程序編輯選單中其他可用的功能 .....20

搜索碟片 20

切换字幕 20

切換語言／聲道 .....20

放大畫面 21

切換拍攝角度....21

顯示碟片資訊 21

05 USB 播放

使用 USB 介面.....22

基本播放控制....22

掃瞄檔案 23

播放 JPEG 幻燈片秀 23

使用導覽器瀏覽檔案....23

06 音頻設置及視頻調整選單

「音頻設置」選單 24

關於 DVD+R/DVD+RW 相容性....32

關於 DivX 32

關於 MPEG-4 AAC 33

關於 WMA 33

碟片的使用及維護 33

DVD Video 適用地區 34

安裝及保養....34

安裝提示 34

清潔讀寫頭時....34

水氣凝結問題....34

搬動系統主機....34

畫面大小及碟片格式....35

電視系統設置 35

頻率步距設置 35

故障排除.... 36

一般問題 36

DVD/CD/VCD 播放機 37

調諧器 38

USB 連接.... 38

錯誤訊息 39

重新設置系統 39

設定按鍵鎖 (Key Lock) 39

關閉展示功能 39

使用語言代號清單 39

語言代號清單 40

國家／地區代號清單 40

規格 41

第1章

控制與顯示

前面板

1 ▲ OPEN/CLOSE

開啓／關閉碟盤。

2 ▶/II DVD/CD

選取 DVD/CD 功能並開始／暫停／恢復播放。

3

停止播放。

4 ▶/II USB

選取 USB 功能並開始／暫停播放。

5 VOLUME 按鍵

6 ⏻ STANDBY/ON

可將系統開機或切成待機狀態。

7 USB 介面

連接 USB 裝置播放 （請參閱第 22 頁的）

8 PHONES 插孔

接上耳機。

9 Display

請參閱下列顯示屏說明。

遙控器

1 ⏻ STANDBY/ON

可將系統開機或切成待機狀態。

2 功能選取按鍵

可選取您要聆聽的來源 DVD/CD、TUNER、USB、LINE）

3 數字鍵／CLEAR／DISPLAY

CLEAR

清除輸入項目。

DISPLAY

可顯示／變更在屏幕上顯示的碟片資訊（第 21 頁）。

4 TOP MENU

可在播放位置上顯示 DVD 碟片的上層選單－此項功能可能和按下 MENU（第 11 頁）相同。

5 游標按鍵、ENTER 及調諧按鍵

游標按鍵

使用游標按鍵 ↑/↓/←/→）可導覽在屏顯示畫面及選單。

ENTER

可選取選項或執行命令。

TUNE +/-

可調選收音機。

ST +/-

可選取收聽收音機時想要收聽的預設電台。

6 HOME MENU

可顯示 （或退出）初始設置、播放模式功能等的在屏顯示選單。

7 設定及其他音效控制

SETUP

用以進行各種系統及環繞音效設置 （第9、12、14、35 及 39 頁）。

TEST TONE

可輸出測試音調 （用於揚聲器設置）（第9頁）。

SURROUND

選取環繞聲（Surround）模式（第14或切換至立體聲播放（第15頁）。

SOUND

可存取音效選單以調整 SFC 模式、低音及高低等。（第 15 頁）

8 播放控制

請參閱第 10 頁的、第 16 頁的以及第 22 頁的 USB 播放有關這些控制的說明。

9 TV CONTROL 按鍵

這些按鍵可控制 Pioneer 電漿顯示器。

10 MUTE

可將聲音關閉 （再按即可取消靜音）。

11 ▲ OPEN/CLOSE

開啓／關閉碟盤。

12 DVD 控制

AUDIO

可選取聲道／語言 （第 20 頁）。

SUBTITLE

可顯示／變更字幕 （第 20 頁）。

ANGLE

可變更 DVD 多角度場度播放期間的拍攝角度（第 21 頁）。

ZOOM

可變更畫面放大的倍數 （第 21 頁）。

13 MENU

按下可顯示 DVD 光碟或 USB 選單或導覽器 （第 17 及 23）。

14 RETURN

可返回至前一個選單畫面。

15 SLEEP

按下以設置睡眠定時 （第 13 頁）。

16 VOLUME +/-

可調整音量。

顯示屏

1 DTS

此燈於播放 DTS 來源期間會亮起 （第 14

2 PRGSVE

在選取逐行掃描視頻輸出時會亮起

(第 30 頁)。

3 SOUND

SFC 或音調控制 （高音、低音或重低音）啟動時會亮起 （第 15 頁）。

前環繞聲聆聽模式選取時會亮起 （第 14 頁）

5 RPT 及 RPT-1

RPT 在重複播放期間會亮起。RPT-1 在重複播

放單曲期間會亮起 （第 18 頁）。

6 PGM

程序播放期間會亮起 （第 19 頁）。

7 調諧器指示燈

^* — 此燈在接收到廣播時會亮起。

◎-此燈在自動立體聲模式期間接收到

立體聲 FM 廣播時會亮起。

○－此燈在選取 FM 單聲道接收時會亮

起。

8 RDM

隨機播放期間會亮起 （第 19 頁）。

9 kHz / MHz

爲指示字元顯示屏中所顯示的頻率單位 kHz

適用於 AM MHz 適用於 FM）。

10 字元顯示屏

頁11。

此燈在睡眠定時啟動時會亮起 （第 13 頁）。

12 ▶

此燈在播放期間會亮起。

13 D□ PL II

此燈在 Dolby Pro Logic II 解碼期間會亮起（第 14 頁）。

14 D D

此燈在播放Dolby Digital來源期間會亮起（第14頁）。

第2章

開始操作

家庭劇院音效設置

請依照下圖方式擺放揚聲器，使其產生最佳環繞音效（請參閱揚聲器安裝指南取得更多關於擺設上的指示）。

- 標準環繞聲 5 點設置－這是一種能提供最佳5.1聲道家庭劇院音效的標準多聲道環繞聲揚聲器設置方式。

僅適用於 XV-DV151 請視房間的大小及特性選擇使用以下的設定選項： ¹

- 前置環繞聲 3 點設置－此種設置方式在無法進行後環繞揚聲器的擺設時，或您希望能避免在聆聽區內佈設過長的揚聲器線時，相當的實用。請與「前置環繞聲」模式一起使用此種設置方式，以善加利用牆壁及天花板的反射條件，提供極度逼真的環繞聲效果。

在您完成揚聲器的擺設後，請接著參閱下列設置聲道音量，第26頁的揚聲器設置以完成您的環繞音效設置。

設置聲道音量

設置您主要聆聽位置的相對聲道音量。 ²

1 按下 TEST TONE。

測試音調會按以下順序輸出 （從目前聆聽模式下啟動中的揚聲器）：

2 使用 VOLUME+/- 按鍵將音量調至適當大小。

3 使用 ↑/↓ 以輪流調整揚聲器的音量。

當坐在主要聆聽位置上，您應該會聽到來自每個揚聲器同樣音量的測試音調。聲道音量範圍為 ± 10 dB。

4 在您完成時，按下 ENTER 以退出測試音調設置。

附註

1 使用此項設定方式時，請確定在選取任一環繞聲模式時已將前置環繞聲模式 （第 14 頁）開啓。
2．此項僅在選取 DVD/CD 且停止播放時，才能使用。另請確定耳機尚未接上。
- 要調整所聆聽音效來源的整體平衡，請按下 SETUP 鍵，使用 / 鍵選取 CH LEVEL，然後按下 ENTER。使用 / 鍵從一聲道移至另一聲道，再以 / 鍵調整聲道位準。在您完成時，按下 ENTER。
3 由於重低音會產生超低階頻率，因此其音效聽起來會較實際上的音量安靜一些。

使用在屏顯示畫面 (OSD)

為了使用方便，本系統採用了大量圖形化的在屏顯示畫面（OSD）。

所有畫面的導覽方式基本上並無不同，請使用↑、↓、←、→鍵變更反白項目，並按下ENTER完成選取。 ¹

重要提示

- 整本手冊，「選取」是指使用游標按鍵反白在屏畫面中的項目，再按下 ENTER 之意。

按鍵	按鍵功能
HOME MENU	顯示/退出在屏顯示畫面(OSD)
←↑↓→	變更反白的選單項目
ENTER	選取反白的選單項目
RETURN	返回主選單不做任何變更

提示

- 在OSD畫面下方的按鍵指南可告訴您操作畫面所需使用的按鍵。

碟片播放

播放 DVD、CD、Video CD/Super VCD、DivX v和表中列有遥控器上用以播放碟片的各項基本及WMA/MP3/MPEG-4 AAC 等光碟的基本播放控制控制。 ² 您可以在第4章中找到其他的播放功能。

均已涵蓋於此。進階功能會在第4章中詳細說明。

1 如果播放機尚未開機，請將它開機。

如果您正在播放含有影像的碟片，請同時將電視機打開並確定設置的是正確的視頻輸入。

2 按下 ▲OPEN/CLOSE 以置入碟片。

標籤面朝上置入碟片，利用碟片導槽對準碟片（如果您置入的是雙面 DVD 碟片，置入時請將想要播放的一面朝下）。

3 按下▶（播放）以開始播放。

如果您播放的是 DVD 或 VCD/ 超級 VCD，便會出現一選單。請參閱 DVD-Video 碟片選舉第 11 頁的 VCD/ 超級 VCD PBC 入選，以熟知導覽的方法。

若置入的光碟內含有 JPEG 資料，即會開始播放幻燈片。與其相關的更多資訊，請參閱第 16 頁的 播放 JPEG 幻燈片內容。

- 若光碟內含 DivX video 及其他媒體檔案類型(例如MP3)，首先請從螢幕操作畫面(OSD)中選取要播放 DivX video 檔案（DivX）或 其他媒體檔案類 MP3 /WMA / JPEG /MPEG-4 AAC）。

4 音量調整。

請使用 VOLUME+/- 來控制音量。

基本播放控制

v下表中列有遙控器上用以播放碟片的各項基本控制。²您可以在第4章中找到其他的播放功能。

按鍵	按鍵功能
▶	開始/恢復正常播放。如果螢幕上顯示RESUME或LAST MEM的字樣,則播放作業便會從恢復播放或最後記憶的位置開始(請參閱下列恢復播放及最後記憶播放)。
II	暫停/繼續播放碟片。
■	可停止播放或取消恢復播放功能(如果螢幕上顯示RESUME字樣)。

附註

1 螢幕保護程序會在系統閒置五分鐘後出現。
2 在您播放某些 DVD 碟片時，您會發現有些播放控制可能無法用來播放碟片中的某些部分。

按鍵	按鍵功能
◀◀	按下可開始向前快轉。
▶▶	按下可開始向後快轉。
◀◀◀	可跳至目前曲目或章節的開頭,以及前一個曲目/章節。
▶▶◀	可跳至下一個曲目或章節。
數字鍵	可用以輸入標題/章節/曲目的編號。按下 ENTER 鍵以作出選擇。如果碟片停止,則會從所選標題(DVD)或曲目(CD/VCD/超級 VCD的開頭處開始播放。如果碟片正在播放,則會從所選標題(VR 模式 DVD-RW)、章節(Video)或曲目(CD/VCD/超級 VCD的開頭處開始播放。

恢復播放及最後記憶播放

您停止播放碟片時，RESUME 字樣會出現在螢幕中，表示您可以從該點位置來恢復播放。

對於 DVD 及 VCD/ 超級 VCD 而言，即使退

放位置亦會儲存在記憶體裏。 ¹ 下次您置入碟片時，螢幕上即會顯示LAST MEM 的字樣，同時讓您從此恢復播放。

如果您想要清除恢復播放的位置，請在螢幕上顯示 RESUME 的字樣時，按下 ■（停止）。

DVD-Video 碟片選單

許多 DVD-Video 碟片內含您可以選取想要觀賞內容的選單。

有時，DVD-Video 選單會自動在您開始播放時顯示在螢幕上；其他碟片只會在您按下 MENU 或 TOP MENU 時才會顯示。

按鍵 按鍵功能

TOP MENU 顯示 DVD 碟片的「上層選單」—此項功能會視碟片而有所不同。

按鍵	按鍵功能
MENU	可顯示 DVD 碟片選單-這會依破片而有所不同,同時可能與「上層選單」功能相同。
←↑↓→	在畫面上四面移動游標。
ENTER	選取目前選單上的選項。
RETURN	返回前一個顯示的選單畫面。
數字鍵	可選取編有號碼的選單選項(僅適用於某些碟片)。按下 ENTER鍵以作出選擇。

-VCD/超級 VCD PBC 選單

某些 VCD/超級 VCD具有您可從中選取想要觀賞內容的選單。這些便是PBC（播放控制）選單。

您可以直接利用數字鍵選取曲目，不用按下 ▶ （播放）按鍵來開始播放，而無須導覽 PBC 選單，便可播放整張 PBC VCD/ 超級 VCD。

按鍵播	按鍵功能
RETURN	顯示 PBC 選單。
數字鍵	選取編有號碼的選單選項。按下 ENTER 鍵以作出選擇。
|◀◀	顯示前一個選單頁 (如果有的話)。
▶▶I	顯示下一個選單頁 (如果有的話)。

附註

1．最後記憶播放功能可能不適用某些碟片。

- 對於 DVD-Video 碟片（除 VR 模式 DVD-R/RW 外），本機可儲存最後五片的播放位置。

聆聽收音機

調諧器可以接 FM 及 AM 兩種廣播，並讓您能夠將自己愛聽的電台記憶下來，這樣就不必每次在要收聽時還得動手調選。

1 按下 TUNER 以切換調諧器，然後連續按以選取 AM 或 FM 波段。

螢幕此時會顯示波段及頻率。

2 調選需要的頻率。

這裡有三種調諧模式－手動、自動及高速：

• 手動調諧：連續按 TUNE +/- 以改變所顯示的頻率。
• 自動調諧：按住 TUNE +/-，直到所顯示的頻率開始變動為止，然後將按鍵放開。一旦找到下一個電台，調諧器即會停止動作。重複步驟以繼續搜尋。
• 高速調諧：按住 TUNE +/- 按鍵，直到顯示的頻率開始快速變動為止。繼續按住按鍵，直到您找到所需要的頻率。如有必要，可使用手動調諧功能來微調頻率。

改善 FM 接收不良

如果您正在以立體聲收聽 FM 電台，但接收卻很微弱，那麼您可以將它切換成單聲道來改善聲音的品質。

1 調選至一 FM 廣播電台，然後按下 SETUP。

2 使用 ←/→ 以選擇 FM MODE」，然後按下 ENTER。

3 使用 ↑/↓ 以選取 FM MONO，然後按下 ENTER。

調諧器在單聲道接收模式下，單聲道指示燈（○）會亮起。

選取 FM AUTO 以切換回自動立體聲模式 （收聽立體聲廣播時，立體聲指示燈（∞）會亮起）。

記憶電台

您可儲存多達 30 個預設電台，讓您永遠可以輕輕鬆鬆便能收聽喜愛的電台，而無須每次都要動手調選。

1 調諧至 AM 或 FM 廣播電台。

對於 FM 波段，可視需要來選取單聲道或自動立體聲的接收方式。此項設定值會連同預設電台一併存。

2 按下 SETUP 鍵並用 ←/→ 鍵選擇「ST.MEM.」，然後按下 ENTER。

3 使用 ↑/↓ 以選取您要收聽的預設電台，然後按下 ENTER。

收聽預設電台

1 確定已選取 TUNER 功能。
2 使用 ST+/- 按鍵以選取一預設電台。

- 您也可以使用數字鍵來選取預設電台。

聆聽其他來源

可將輔助來源 （電視機、衛星接收器等）連接至本機上，透過揚聲器系統播放。與其相關的更多資訊，請參閱第 29 頁的連接輔助音頻設備的內容。

- 要將USB裝置連接至USB端子，請參閱第22頁的 USB 播放。

1 確定外部來源（TV、衛星接收器等）已經開機。
2 按下 LINE 以選取來源。
3 如有必要，可開始播放來源。

設置睡眠定時器

睡眠定時可在您睡著約一小時後將系統關機，您完全無須擔心。1

• 連續按 SLEEP 以選取選項，然後按下 ENTER。

選取下列選項：

• SLP ON — 約在一小時後關機
• SLP OFF — 取消睡眠定時

在選取 SLP ON 後，您可以再按下 SLEEP 以確

認一下剩餘的時間。每條線代表約 12 分鐘（剩餘時間）：

SLP ---

調暗顯示幕亮度

若您發現顯示幕太亮，可將亮度調暗。

1 按下 SETUP 並使用 ←/→ 以選擇

「DIMMER」，然後按下 ENTER。

這會顯示在前面板顯示幕上。

2 使用 ↑/↓ 以選取 「LIGHT」或

「DARK」，然後按下ENTER。

附註

1 顯示幕在睡眠定時設置好時會變暗。

第3章

用心聆聽您的系統

自動聆聽模式

自動聆聽模式是聆聽主要控制的任何來源最簡單的方法：自揚聲器的輸出反映出來源題材中的通道。

您可以環繞聲來聆聽立體聲或多聲道來源。 ² 環繞聲來自於採用某種 Dolby Pro Logic 解式的立體聲來源。

• 連續按SURROUND以選取一種聆聽模式。 ¹ 顯示屏中所出現的選擇會依播放的來源類型而有所不同。

• AUTO - 自動聆聽模式 （如前述）
  • DOLBY PL (Dolby Pro Logic) -可產生
  4.1 聲道環繞音效 （適用於雙聲道來源）
  • MOVIE (Dolby Pro Logic II Movie) — Pro

Logic 11 5.1 聲道環繞音效，特別適合電影來源 （可用於任何一種雙聲道來源）

• MUSIC (Dolby Pro Logic II Music) —可產生 Pro Logic II 5.1 聲道環繞音效，特別適合音樂來源 （適用於雙聲道來源）
• STEREO —請參閱下列 以立體聲聆聽乙節說明

運用「前置環繞聲」功能

僅適用 XV-DV151 機型

前置環繞聲 （Front Surround） 模式可適用於選取 DVD/CD 或 USB 作爲輸入來源，且採用第 9

頁的 家庭劇院音效設置 及揚聲器安裝指南中

斷述之前置環繞聲 3 點式 (Front surround 3-spot) 揚聲器設定方式的情況。

- 環繞揚聲器應置於前置揚聲器上方並面向牆壁。

1 按下 SETUP 並使用 ←/→ 以選擇「F.SURR」，然後按下 ENTER。3

2 使用 ↑/↓ 鍵選取 MODE ON 或 MODE OFF，然後按下 ENTER。4

在選取 MODE ON 後，即可一起使用環繞聆聽模式及前置環繞聲功能（Front Surround）。

附註

1 若來源是 Dolby Digital 或 DTS，則在前面板顯示幕中的相對指示燈會亮起。
2 注意：需將輸入來源切換至 DVD/CD 或 USB，才能進行多聲道播放。
3 注意：F.SURR 選項在耳機接上不會出現。
4 設定為 MODE ON 時，請確實按照安裝指南所述，才能產生最佳的環繞音效。

以立體聲聆聽

您可以在立體聲音效下聆聽任何一種來源—立體聲或多聲道。在播放多聲道來源時，所有聲道會經縮混後傳送至前置左／右揚聲器及重低音之中。

• 連續按 SURROUND 直到顯示屏中出現 STEREO 的字樣為止。

戴上耳機聆聽

在接上耳機時，只有 STEREO 模式可以使用。

使用 SFC 模式

SFC（音場控制）模式可以適用於任何的多聲道或立體聲來源，以提供各式其他的環繞聲效果。

1 按下 SOUND。
2 使用 ↔ / → 以選取「SFC MODE」，然後按下 ENTER。
3 按下↑/↓，接著按下 ENTER 以選取「SFC Sound Mode」音效模式。

請選取 OFF（關）、ACTION（動作）、DRAMA（戲劇）ROCK（搖滾樂）POP（流行樂）HALL（音樂廳）或 LIVE（現場演奏）。

調整低音及高音

使用低音及高音控制可調整全面的音調。

1 按下 SOUND。
2 使用 / 以選「低音」或「高音」，然後按下 ENTER。
3 使用 ↑/↓ 鍵調整聲音，然後按下 ENTER 鍵確認。

加重低音音量

本機共有二種低音模式，您可用來增強來源中的低音音量。

1 按下 SOUND。
2 使用 ←/→ 以選取 「BASS MODE」（低音模式），然後按下 ENTER。
3 使用 ↑/↓ 鍵調整聲音，然後按下 ENTER 鍵確認。 選取 OFF（關），MUSIC（音樂）或 CINEMA （劇院）。

第4章

碟片播放功能

重要提示

• 本章中涵蓋的多項功能適用於 DVD 光碟、Video CD/Super VCD、CD、DivX video 及 WMA/MP3/MPEG-4 AAC/JPEG 光碟，但有些功能的實際操作方式則會因置入的光碟類型而有些不同。
• 有些 DVD會限制某些功能（例如隨機或重複播放）對碟片的部分或全部的使用。這並不是故障。
• 在播放VCD/超級VCDI時，某些功能在PBC播放期間並不適用。如果您想要使用這些功能，請使用數字鍵選取曲目來開始碟片的播放。

碟片掃描

您可以各種的速度向前或向後快速掃描碟片。1

- 播放期間，按下 ◀◀ 或 ▶▶ 以開始掃描。

連續按以增加掃描速度 （如屏幕上所示）。

- 要恢復播放，按下 ▶（播放）鍵。 ²

慢動作播放

您可以四種慢動作速度來播放 DVD、VCD/ 超級 VCD 及 DivX 視頻。DVD 碟片還可以反向慢動作播放。

1 播放期間，按下Ⅱ（暫停）鍵。
2 按住 ◀/◀/或 ||▶/▶ 鍵，直到開始慢動作播放為止。

連續按以變更慢動作播放速度（如屏幕所示）。

- 要恢復播放，按下▶（播放）鍵。 ²

格進／格退播放

您可以逐格向前或後退的方式播放 DVD 碟片。

對於 VCD/ 超級 VCD 及 DivX 視頻，您只可以用格進播放。

1 播放期間，按下Ⅱ（暫停）鍵。
2 按下 ◀/◀/或 ||▶/▶ 以後退或前進的方式一次一格播放。

- 要恢復播放，按下▶（播放）鍵。 ²

播放 JPEG 幻燈片秀

在置入內含 JPEG 影像的光碟後，按下可從光碟上的第一個資料夾／影像開始播放幻燈片。 ³ 本機會按字母順序來顯示每一個資料夾中的圖片。

- 若光碟內含有WMA/MP3/MPEG-4 AAC檔案，則幻燈片及音頻檔案的播放會不斷重複。音頻播放期間，仍可使用跳過（◀◀/▶▶1）、掃瞄（◀◀/▶▶）及暫停Ⅱ等功能。

圖片會自動調整以盡量填滿整個螢幕畫面。

附註

1 DivX 視頻碟片僅適用一種速度。
2．視碟片而定，正常的播放會在讀取到 DVD 碟片上新的章節時，自動恢復。
- PBC 模式下的 Video CD/Super VCD 或 WMA/MP3/MPEG-4 AAC 音軌，會自動從音軌最前或最後的位置開始播放。
3．本機將一份檔案載入的時間會隨著檔案容量愈大而增加。
- 一張光碟可包含多達 299 個資料夾及 648 個合併的資料夾與檔案。

幻燈片秀播放時：

按鍵 按鍵功能

||	可暫停播放幻燈片(或音樂),再按一下即可重新開始播放。
|◀◀	可跳至前一張影像(或自動播放音頻檔案)。
▶▶|	可跳至下一張影像(或自動播放音頻檔案)。
←/→/↑/↓	可暫停幻燈片秀的播放,並旋轉/翻動所顯示的圖片(按下▶(播放)鍵以再度開始播放幻燈片秀)。
ZOOM	可暫停幻燈片秀的播放,並將圖片放大。再按時可切換1x、2x及4x的放大倍數(按▶(播放)鍵以再度開始播放幻燈片秀)。
MENU	可顯示「碟片導向」畫面(參閱以下圖)。

使用「碟片導向」瀏覽DVD或VCD/超級VCD碟片

使用「碟片導向」可瀏覽整張 DVD 或 VCD/超級 VCD 碟片的內容，找到您想要播放的部分。

1 播放期間，按下 HOME MENU 並從在屏選單中選取「碟片導向」。

2 選擇檢視選項。

可以使用的選項視置入的碟片種類及是否要播放碟片而定，然而仍包含：

• 標題一指 DVD-Video 碟片中的標題。
• 章節—指 DVD-Video 碟片目前標題中的章節。
• 曲目一指 VCD/ 超級 VCD 碟片中的曲目
• 時間—指VCD/超級VCD碟片中每10分鐘一個的縮圖。
• Original: 標題—指VR模式DVD-RW碟片中的原始標題。

- Playlist: 標題—指VR 模式 DVD-RW 碟片中的播放清單標題。

- Original: 時間－指原始內容中每 10分鐘一個的縮圖。

- Playlist: 時間－指播放清單中每 10 分鐘一個的縮圖。

整個螢幕畫面前後一次最多可接連顯示六張縮圖影像。要顯示前一組／下一組六張縮圖，按下|◀◀/▶▶|。

3 選取您要播放的縮圖影像。

您可使用 ↑/↓/←/→ 及 ENTER 鍵或數字鍵選取縮圖。

要使用數字鍵選取時，請輸入兩位數字，然後按下 ENTER。

可利用「碟片導向」功能瀏覽 WMA、MP3、MPEG-4 AAC、 DivX video 及 JPEG 等檔案

使用「碟片導向」按照檔名尋找一特定的檔案或資料夾。

1 按下 HOME MENU 並從在屏顯示選單中選取「碟片導向」。

2 使用 ↑/↓/←/→ 及 ENTER 來瀏覽。

使用 ↑/↓ 可上下移動資料夾／檔案清單。

使用 ← 可回到母資料夾 (parent folder)。 使用 ENTER 或 → 可開啓反白資料夾。

- 當反白JPEG檔案，便有一縮圖影像顯示在螢幕右側。

3 要播放反白的影音軌或 DivX 視頻檔案或顯示反白的 JPEG 檔案時，可按下 ENTER。

- 選取WMA/MP3/MPEG-4 AAC或DivX影片檔時，播放會從該檔案開始，一直到整個資料夾結束。

- 當選取了 JPEG 檔案，幻燈片秀即會開始從所選檔案開始播放，一直到整個資料夾播放完為止。

提示

• 另外在聆聽WMA/MP3/MPEG-4 AAC播放時，還可同時播放 JPEG 幻燈片。只需在選完想要開始播放幻燈片的 JPEG 檔後，選取想要聆聽的音頻檔案即可。幻燈片及音頻檔案會不斷重複播放。但播放控制僅適用於 JPEG 幻燈片。
• 要播放整張碟片而不是只有目前資料夾的內容，請先退出「碟片導向」，然後使用▶（播放）按鍵來開始播放。

循環播放碟片某個片段

A-B 重複功能可讓您指定一影音軌 （CD、VCD/超級 VCD）或一標題 （DVD）中的兩點 （A 及 B），來一直不斷地循環播放。

1 播放期間，按下 HOME MENU 並選取「播放模式」。

2 選取「A-B 重複」。

3 在「開始點」上按下ENTER以設置循環播放的開始點。

4 在「結束點」上按下ENTER以設置循環播放的結束點。

在按下 ENTER 後，播放作業會跳回至開始點，然後開始循環播放。

5 要恢復正常播放，請選取「關」。

使用重複播放功能

除了各種的重複播放選項外，也可以將重複播 同程序播放一起使用 （請參閱第 19 頁的 立程序編輯清單）。

附註

1 您也可以進入最上層的「..」資料夾，然後按下 ENTER 來完成此項動作。

1 播放期間，按下 HOME MENU 並選取「播放模式」。
2 選取「重複」，然後選取重複播放選項 ¹ 如果程序播放功能啟動，可選取重複播放程式來重複播放程序編輯清單，或選取關閉重複播放取消重複播放。

- 播放 DVD 碟片時，可選取重複播放標題或重複播放章。

- 播放CD及VCD/ 超級VCD 時，可選取重複播放碟片或重複播放曲目。

- 對於 DivX 視頻碟片，可選取重複播放標題（或是關閉重複播放）。

- 隨機播放期間使用以下控制功能：

按鍵	按鍵功能
▶▶I	隨機播放下選取一新的曲目/標題/章節。
真◀◀	可返回至目前曲目/標題/章節的開頭,再按時可隨機選取其他的曲目/標題/章節。

- 隨機播放會繼續執行，直到您從隨機播放選單選項中選取了隨機播放關閉為止。

使用隨機播放功能

可使用此項功能以隨意的順序來播放標題或章節（DVD-Video）或曲目（CD 和VCD/ 超級VCD）

1 播放期間，按下 HOME MENU 並選取「播放模式」。
2 選取「隨機」，然後選取一選項。

- 播放 DVD 碟片時，可選取隨機播放標題或隨機播放章。

- 播放CD及VCD/ 超級VCD 時，可選取開或關以開啓或關閉隨機播放功能。

建立程序編輯清單

本項功能可讓您編輯碟片上標題／章節／曲目的播放順序程序。 ³

1 播放期間，按下 HOME MENU 並選取「播放模式」。
2 選取 「程序編輯」然後從程序編輯選項清單中選取 「編序創建／編輯」。
3 使用 ↑/↓/←/→ 及 ENTER 鍵選取標題、章節或音軌作為程式播放清單中的現行步驟。

對於 DVD 碟片，您還可以增加標題或是章節。

- 對於CD 或VCD/超級VCD，可選取曲目加到程序編輯清單之中。

在按下 ENTER 選取標題／章節／曲目後，編序步驟編號會自動向下移動一位。

4 請重複步驟 3 以建立一程序編輯清單。

一份程序編輯清單中可包含多達 24 個編序步驟。

- 您只須將您想顯示新編序步驟的位置加以反白再輸入標題／章節／曲目編號，便可插入編序步驟。

附註

1 WMA/MP3/MPEG-4 AAC 光碟無法使用重複播放。
2．您可以在碟片播放或停止的同時，設置隨機存取的選項。然而，您無法將隨機播放搭配程序播放一起使用。
- VR 格式的 DVD-R/RW 光碟、WMA/MP3/MPEG-4 AAC 光碟、DivX video 光碟或 DVD 光碟選單顯示時，無法使用隨機播放。
3 VR 格式的 DVD-R/RW 光碟、WMA/MP3/MPEG-4 AAC 光碟、DivX video 光碟或 DVD 光碟選單顯示時，無法使用程式播放 (Program play)。

- 要刪除編序步驟，請將其反白後按下CLEAR即可。

5 要播放程序編輯清單，請按下 ▶ （播放）鍵。

程序編輯清單會繼續存在，直到您關閉程序播放（參閱以下說明）、刪除程序編輯清單閱以下說明），退出碟片或關機為止。

提示

- 程序播放期間使用以下控制功能：

按鍵 按鍵功能

HOME MENU	可儲存程序編輯清單並退出但不播放。
▶▶I	可跳至程序編輯清單中的下一個編序步驟。

程序編輯選單中其他可用的功能

在程序編輯選單中尚有除了編序創建／編輯以外的其他選項。

• 開始播放－可開始播放儲存的程序編輯清單
• 停止播放－可關閉程序播放，但不會刪除程序編輯清單
• 編序刪除－可刪除程序編輯清單並關閉程序播放

3 選取搜索模式。

- 碟片必須按序播放以便使用時間搜索功能。

4 使用數字鍵輸入標題、章節或曲目編號，或時間。

- 使用時間搜索時，請按照您想要恢復播放的位置來輸入目前播放標題（DVD/DivX視頻）或曲目（CD/VCD/超級VCD）的分鐘數及秒數。例如，按下4、5、0、0即會從碟片上的第45分鐘位置開始播放。想要輸入1小時、20分鐘又30秒時，可按下0、3、0。

5 按下 ENTER 來開始播放。

切换字幕

某些DVD 碟片及 DivX 視頻碟片擁有一種以上語言的字幕；在碟片包裝上會清楚告訴您可以使用的字幕語言種類。您可以在播放期間來切換字幕語言。 ¹

• 連續按 SUBTITLE 以選取一種字幕選項。

• 要設置字幕的喜好設定，請參閱第 25 頁的語言設定值的內容說明。
• 更多關於DivX字幕的資訊，請參閱第32頁的顯示 DivX 字幕檔的内容說明。

切換語言／聲道

在播放錄有兩種以上語言對白內容，或錄有雙單聲道音效的碟片時 ² 您可以在播放期間來切換這些功能。 ³

• 連續按 AUDIO 以選取一種聲音語言選項。

搜索碟片

您可以按標題或章節編號，或按時間來搜索 DVD • 要設置聲音語言的喜好設定，請參閱第25頁碟片；CD 及 VCD/ 超級 VCD 可按曲目編號或時的語言設定值的內容說明。

間；DivX 視頻碟片則可按時間來搜索。

1 按下 HOME MENU 並選取 「播放模式」。

2 選取「搜索模式」。

所呈現的搜索選項會視置入的碟片種類而定。

附註

1 某些碟片僅允許您從碟片選單中來改變字幕語言。按下 TOP MENU 或 MENU 鍵即可進入選單。
2 某些超級 VCD 錄有兩種音軌。在播放這些碟片時，您可以切換這兩種音軌，以及每個音軌獨有的聲道。
3 某些碟片僅允許您從碟片選單中來改變聲音語言。按下 TOP MENU 或 MENU 鍵即可進入選單。

放大畫面

使用放大功能，您可以在觀賞 DVD、DivX 視頻標題或 VCD/超級 VCD，或播放 JPEG 碟片時，將畫面某個部位放大 2 或 4 倍。

1 播放期間，使用 ZOOM 按鍵以選取放大的倍數（正常、2x 或 4x）。

2 使用 //←/→ 來變更縮放區域。

您可以在播放期間自由切換放大倍數，以及放大區域。 ¹

切换拍摄角度

某些 DVD 碟片錄有以兩種上角度拍攝而成的場景－請參閱碟片包裝上的詳細說明。

在播放多角度場景時，屏幕上會出現的圖示（您也可以選擇將它關閉－請參閱第26頁的顯示屏設定值）。

- 播放期間（或暫停時），按下ANGLE以切換角度。

顯示碟片資訊

播放期間，可將各種曲目、章節及標題的資訊顯示在螢幕上。

- 要顯示／切換／隱藏顯示的資訊，可連續按 DISPLAY。

有限的碟片資訊亦會出現前面板的螢幕中。按下 DISPLAY 以變更所顯示的資訊。

附註

1．由於 DVD、VCD/超級 VCD、DivX 視頻標題及 JPEG 圖片只有固定的解析度，因此畫質特別在放大 4x 時會有失真的情形。這並不是故障。
- 如果畫面上方的導向方塊消失，可按 ZOOM 再將它顯示在螢幕上。

第5章

USB 播放

使用 USB 介面

您可利用本機前面板上的 USB 介面，聆聽雙聲道音頻 ¹ 及觀賞 JPEG 影像檔案。請按照以下步驟連接 USB 大量儲存裝置

1 在播放機開機後，按下 USB 鍵。

確定已將電視機打開並設定至正確的視頻輸入。

2 連接 USB 裝置。

USB 端子位於前面板上。

3 按下 ▶（播放）以開始播放。

若 USB 裝置內含 JPEG 資料，即會開始播放幻燈片。與其相關的更多資訊，請參閱第 23 頁的播放 JPEG 幻燈片的內容。

- 確定脫離時前面板顯示幕上有顯示 USB DATA（或系統處於待機）。

重要提示

若顯示幕中的 USB ERR 訊息燈亮起，則表示 USB 裝置的電源需求高出本播放機所能負荷的範圍，或該裝置不相容。請嘗試下列方法：

• 將播放機關閉後再開啓。
• 在播放機關機後重新接上 USB 裝置。
• 選取其他輸入來源（如 DVD/CD），然後切回至 USB。
• 使用專用的 AC 電源變壓器 （隨裝置附上）提供 USB 電源。

若仍無法解決問題，則有可能是 USB 裝置不相容。

基本播放控制

下表所示為遙控器上用於 USB 播放的基本控制功能。

按鍵	按鍵功能
▶	開始正常播放。
■	暫停/解除暫停播放。
■	停止播放。
燈	按下可開始向前快轉。
▶▶	按下可開始向後快轉。
◀◀	可跳至目前檔案的開頭,再跳至前一檔案。
▶▶I	可跳至下一檔案。

附註

1 此項包含 WMA/MP3/MPEG-4 AAC 檔案的播放（除防拷或受限檔案的播放外）。DivX 檔案無法經由 USB 端子播放。
2．相容的 USB 裝置包括屬於 FAT16/32 格式的磁碟機、可攜式快閃記憶體（特殊隨身碟）及數位音頻播放機（MP3 播放機）。本機不能連接至個人電腦上進行 USB 播放。
- Pioneer 概不保證所有 USB 大量儲存裝置的相容性（操作及匯流排電源），亦不承擔連接至本機時可能造成資料遺失的相關責任。
若為大量的資料，本機可能需要較長的時間讀取 USB 裝置的內容。

掃瞄檔案

您能以不同速度快速向前或向後掃瞄。

• 播放期間，按下 ◀◀ 或 ▶▶ 以開始掃描。
  連續按以增加掃描速度 （如屏幕上所示）。
• 要恢復播放，按下▶（播放）鍵。 ¹

播放 JPEG 幻燈片秀

按下▶可從第一個資料夾／影像開始播放幻燈片。²每一資料夾中的影像會依序顯示。

- 若裝置內含有WMA/MP3/MPEG-4 AAC檔案，則幻燈片及音頻檔案的播放會不斷重複。音頻播放期間，仍可使用跳過 I(◀◀/▶▶)、掃瞄（◀◀/▶▶）及暫停 II() 等功能。

圖片會自動調整以盡量填滿整個螢幕畫面。

幻燈片秀播放時：

按鍵 按鍵功能

II	可暫停播放幻燈片(或音樂),再按一下即可重新開始播放。
|◀◀	可跳至前一張影像(或自動播放音頻檔案)。
▶▶I	可跳至下一張影像(或自動播放音頻檔案)。
←/→/↑/↓	可暫停播放幻燈片及旋轉/翻轉目前影像。(按下▶可重新開始播放幻燈片)。
ZOOM	可暫停幻燈片秀的播放,並將圖片放大。再按時可切換1x、2x及4x的放大倍數。(按下▶可重新開始播放幻燈片)。
MENU	可顯示導覽畫面(參閱下述說明)。

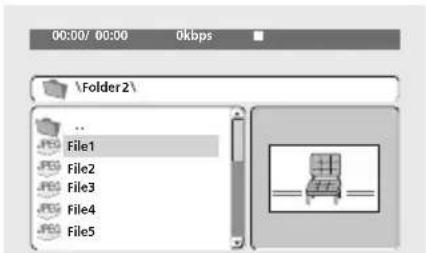

使用導覽器瀏覽檔案

使用導覽器可按照名稱搜尋 WMA、MP3、MPEG-4 AAC 及 JPEG 檔案或資料夾。

1 按下 MENU。

2 使用 ↑/↓/←/→ 及 ENTER 來瀏覽。

使用 ↑/↓ 可上／下移動資料夾／檔案清單。 使用 ← 可回到母資料夾（parent folder）。 使用 ENTER 或 → 可開啓反白資料夾。

- 當反白JPEG檔案，便有一縮圖影像顯示在螢幕右側。

3 要播放反白的音軌或顯示反白的 JPEG 檔案時，按下 ENTER。

• 選取WMA/MP3/MPEG-4 AAC 檔案時，播放會從該檔案開始，一直到整個資料夾結束。
• 當選取了 JPEG 檔案，幻燈片秀即會開始，並從所選檔案開始播放，一直到整個資料夾播放完為止。

提示

• 另外在聆聽 WMA/MP3/MPEG-4 AAC播放時，還可同時播放 JPEG 幻燈片。只需在選完想要開始播放幻燈片的 JPEG 檔後，選取想要聆聽的音頻檔案即可。幻燈片及音頻檔案會不斷重複播放。但播放控制僅適用於 JPEG 幻燈片。
• 要播放所有內容而非僅是目前的資料夾時，請退出導覽器再使用 ▶（播放）鍵開始播放。

附註

1 對於 WMA/MP3/MPEG-4 AAC 音軌，播放會自動從音軌最後或最前的位置繼續。
2．本機將一份檔案載入的時間會隨著檔案容量愈大而增加。
- USB 裝置可容納多達 299 個資料夾，以及 648 個合併的資料夾及檔案。
3 所顯示的檔名可能與某些數位音頻播放機不相容。
4 您也可以進入最上層的「..」資料夾，然後按下 ENTER 來完成此項動作。

第6章

音頻設置及視頻調整選單

「音頻設置」選單

「音頻設置」選單可提供調整碟片聲音的功能。

1 按下 HOME MENU 並從在屏顯示畫面選取「音頻設置」。

音頻設置

2 使用 //←/→ 及 ENTER 選取及變更設定值。

「音頻 DRC」（動態範圍控制）

- 設置：高、中、低、關（預設值）

在以低音量觀賞 Dolby Digital DVD 時，很容易完全失去較靜的聲音—包括一些對白在內。

將「音頻 DRC」（動態範圍控制）啟動可有助於突顯較輕的聲音，同時有效控制較重的聲音。所聽到聲音的差別，視您聆聽的媒體內容而定。如果媒體內容在音量上沒有太多變化，那您便不會注意有何不同。 ¹

「視頻調整」選單

從「視頻調整」的功能畫面中，您可以調整能影響影像呈現的設定值。

1 按下 HOME MENU 並從在屏顯示畫面中選取「視頻調整」。

視頻調整

2 使用 //↔/→ 及 ENTER 來完成設定值。

您可以調整以下的設定值：

• 銳度－可調整畫面邊緣的銳利度（精細、標準、柔和）
• 亮度－可調整整體呈現的亮度（-20至+20）
• 對比度－可調整亮與暗之間的對比呈現（-16 至 +16）
• 伽瑪－可調整影像的「暖度」（高、中、低、關）
• 色調－可調整紅／綠平衡（綠色9至紅色9）
• 色度等級－可調色彩呈現的飽和度 -9 至 +9）

使用 ↔ / → 來調整亮度、對比度、色調及色度等級等設定值。

亮度

最小 最大 || || || ..

3 按下 ENTER 以返回「視頻調整」功能畫面，或按 HOME MENU 退出功能畫面。

附註

1 音頻 DRC 僅對 Dolby Digital 音頻來源能發揮效用。

第7章

「初始設置」選單

使用「初始設置」選單

「初始設置」選單提供音頻及視頻輸出設定值、成人鎖定，以及顯示設定值等等。

如果選項呈現淡出的灰色，則表示此時無法接受變更。此種情形通常是因爲碟片正在播放的緣故。請停止碟片的播放，再變更設定值。

1 按下 DVD/CD。
2 配合播放停止按下 HOME MENU 鍵，並選取「初始設置」。

初始設置

3 使用 //↔/→ 及 ENTER 鍵選取想要設定的設定值及選項。

所有設定值及選項將會在後續的內容中詳加說明。 ¹

視頻輸出設定值

設定值 選項 說明
電視機屏幕(另請參閱第 35 頁的畫面大小及碟片格式的內容說明。)	4:3 (Letter Box)	如果您使用的是傳統 4:3 電視機時,須設置此項。寬螢幕電影在播放時,上下兩側會有黑色條邊。
	4:3 (Pan & Scan)	如果您使用的是傳統 4:3 電視機時,須設置此項。寬螢幕電影在播放時會裁掉左右兩側一部分,以利填滿整個螢幕。
	16:9 (Widc) 如果您使用的是寬螢幕電視機時,須設置此項。
色差視頻輸出(另請一併參閱第 30 的使用色差視頻輸出連接的內容說明。)	隔行掃描	您的電視機若不適用於逐行掃描視頻時,須設置此項。
	頁 逐行掃描	您的電視機如果適用於逐行掃描視頻時,須設置此項(請參閱您電視機操作手冊中的詳細說明)。再按一次ENTER確認(或按下RETURN取消設置)。請注意,逐行掃描視頻僅可經由色差視頻插孔輸出。

語言設定値

設定值 選項 說明
對白語言 英語	(其他機種)/漢語(台灣機種)	若碟片上已有特定的語言聲軌,即會播放。
	同顯示的語言	如果選取了碟片上語言,即會播放。
	其他語言	選取所顯示以外的語言 (請參閱第 39 真的語言代號清單)。

附註

1．在表中，預設值會以粗體字顯示：其他的設定值則會以斜體字顯示在螢幕上。
- 某些設定值，像是電視機屏幕、對白語言及字幕語言可能對 DVD 碟片並不具效用。通常這些設定值亦可從 DVD 的碟片選單中來完成設置。

設定值	選項	說明
字幕語言	英語	(其他機種)/漢語 若碟片上的語言中有字幕,即會顯示。 (台灣機種)
		同顯示的語言 會顯示在碟片上選取的字幕語言。
		其他語言 選取所顯示以外的語言 (請參閱第 39 警用語言代號清單)。
DVD 菜單語言		字幕語言連動 可能的話,DVD 碟片選單會以和您所選字幕語言相同的語言顯示。
		同顯示的語言 可能的話,DVD 選單會以所選的語言顯示。
		其他語言 選取所顯示以外的語言 (請參閱第 39 警用語言代號清單)。
字幕顯示	開	字幕會按您所選的字幕語言顯示。
		關 在您播放 DVD 碟片時,字幕會依預設方式保持關閉的狀態。

顯示屏設定值

設定值 選項 說明
在屏顯示語言 英語	(其他機種)/漢語(台灣機種)	螢幕顯示畫面會按特定的語言顯示。
	同顯示的語言	在屏顯示畫面會按所選的語言顯示。
角度指示燈 開 在播放 DVD 碟片上的多角度場景期間,螢幕上會顯示相機圖示。

選項設定値

設定值 選項 說明
成人鎖定	-請參閱下列 成人鎖定說明。
DivX(R) VOD Display	請參閱下列 關於 DivX® VOD 內容說明。

揚聲器設置

設定值 選項 說明
揚聲器距離 - 可指定揚聲器與聆聽位置的距離 (請參閱第 28 頁的器距離)。		揚聲

成人鎖定

- 預設等級：關；預設密碼：無；預設國家／

地區代號：us (2119)

為了讓您可以控制不讓您的小孩使用您的 DVD 播放機觀賞影片，某些 DVD-Video 碟片結合有「成人鎖定」的分級功能。如果您的播放機設置的等級較碟片為低，碟片便無法播放。

某些碟片也有支援「國家／地區代號」功能。本機無法播放這些碟片上的某些場景，視您設置的「國家／地區代號」而定。

登錄新密碼

請輸入密碼以變更「成人鎖定」等級或輸入「國家／地區代號」。

1 選取「密碼」。

2 使用數字鍵輸入 4 位數字密碼，然後按下 ENTER。

更換密碼

要更改密碼，請先確認現有密碼，再輸入新的密碼。

1 選取「更換密碼」，輸入現行的密碼，然後按下 ENTER。

2 輸入新密碼並按下 ENTER。

設置／改變「成人鎖定」

1 選取「變更等級」。

2 使用數字鍵輸入您的密碼，然後按下 ENTER。

3 選取新的等級並按下 ENTER。

- 連續按 ← 鎖定更多等級（將有更多光碟須用密碼）；按下 → 鍵可解除等級鎖定。您不能鎖在等級 1。

設置／變更 「國家／地區代號」

您可以從第 40 頁國家／地區代號清單 當中找到。

1 選取「國家代碼」，輸入密碼，然後按下 ENTER。

2 選取「國家／地區代號」，然後按下 ENTER。

在此提供兩種設置的方法：

- 按字母代號選取：使用↑/↓鍵以變更「國家／地區代號」。 - 按數字代號選取：按下→鍵，然後使用數字鍵輸入4位數字的「國家／地區代號」。

在退出碟片後，新的「國家／地區代號」便立即生效。

關於 DivX® VOD 内容

為了讓 DivX VOD（隨選視頻）的內容能在本機上播放，您必須先向您的DivX VOD 內容供應商登錄本機的資料。您可以藉由產生一組 DivX VOD 登錄代號，發送給您的供應商來完成登錄作業。 ²

重要提示

- DivX VOD 內容受 DRM(Digital Rights Management) 系統所保護。這會限制只有一些特定、已登錄的裝置才能播放。

- 如果您在本機內置入一片未經授權使用，內含 DivX VOD 內容的碟片，螢幕上即會顯示授權錯誤 (Authorization Error) 的訊息，同時內容亦無法播放。

附註

1．並非所有種類的碟片都適用「成人鎖定」功能，而且亦無須先輸入密碼才能播放。
- 如果您忘記密碼，您會需要將播放機重置才能登記新的密碼（請參閱第39頁的重新設置系統）。
2 重置本機（請參閱第 39 頁的 重新設置系統 中的內容說明）不致使您失去您的登錄代號。

顯示您的 DivX VOD 登錄代號

1 按下 HOME MENU 並選取 「初始設置」。

2 選取 「選項」，然後是 DiVX (R) VOD」。

3 選取「顯示屏」。

螢幕上顯示您的 8 位數字登錄代號。

請記下代號，因爲在向您的 DivX VOD 供應商登錄時會需要用到。

播放 DivX® VOD 内容

某些 DivX VOD 內容僅能作一定時間的播放。在您置入含有此種 DivX VOD 內容的碟片時，剩餘播放次數便會顯示在螢幕上，然後您便可以選擇要播放碟片 （因此可以用上其中一種剩餘播放次數），或停止播放。如果您置入的是含有期限已過的 DivX VOD 內容 （例如，內容的剩餘播放次數是 0），則螢幕上便會顯示Rental

Expired （租期已過）的訊息。

如果您的 DivX VOD 內容允許不限次數的播放，那您便可以將碟片置入本機，並播放您常看的內容，螢幕上亦不會顯示任何訊息。

揚聲器距離

- 預設値：3.0 m

要讓系統產生最佳的環繞音效，各揚聲器應安裝在與聆聽位置同等的距離上。

1 按下 HOME MENU 並選取 「初始設置」。

2 選取「揚聲器」，然後是「揚聲器距離」。

3 使用 ↑/↓ 鍵選取一揚聲器。

4 按下 → 鍵以變更反白揚聲器的揚聲器間距。

5 使用 ↑/↓ 鍵變更間距。

• 在您變更左前置 L（）或右前置（R）揚聲器的間距設定值時，所有其他揚聲器的間距亦會相對變更。
• 左／右前置（L/R）揚聲器間距可以每 30 公分為增加單位，從 30 公分設到 9 公尺。
• 中置揚聲器(C)可以-2.1公尺至0公尺的距離相對於左／右前置揚聲器設置。
• 左／右環繞 SL/SR）揚聲器可以設置從可以 -6.0 公尺至 0 公尺的距離相對於左／右前置揚聲器設置。 ²
• 重低音(SW)可以設置從可以-2.1公尺至0公尺的距離相對於左／右前置揚聲器設置。

6 如果您想要變更其他的揚聲器間距值，請按下←鍵以返回揚聲器清單，或按下 ENTER 以退出揚聲器間距畫面。

附註

1 L 及 R 揚聲器均是成對的，您無法分開來設置。
2 僅適用 XV-DV151 機型—在使用前環繞聲（第 14 頁）時，請確實設置以相同的間距。

第8章

其他接線

連接外部天線

想要擁有外部 AM 天線，可使用 5 公尺至 6 公尺可使用 RCA 針頭型立體聲連接線來連接。乙烯基金屬線並安裝在室內或室外。保留連接著的環型天線。這些插孔在後面板上標示有 LINE。

要想擁有外部的 FM 天線，可使用PAL 連接頭接上一組 FM 天線。

連接輔助音頻設備

使用立體聲類比輸入可連接卡式錄音座或MD 播放機等外部設備，經由本系統播放。

XV-DV151/252

- 連接AUDIO IN 插孔至外部播放設備的類比輸出上。

可使用 RCA 針頭型立體聲連接線來連接。

- 這些插孔在後面板上標示有 LINE。

連接 S-video 輸出

如果您的電視機上有 S-video 輸入，您可以使用此端子代替標準視頻輸出以得更好的畫質。

- 使用 S-video 連接線連接 S-VIDEO OUT 至您電視機上的 S-video 輸入。

在插入前，請將插孔上的小三角對準插頭上的相同標示。

如果您的電視機上有色差視頻輸入，您可以使用這些端子代替標準視頻輸出來連接本系統至您的電視機上。 ¹ 這樣應該可以讓您透過三種視頻輸出提供最佳的畫質。

- 使用色差視頻連接線連接 COMPONENT VIDEO OUT 至您電視機上的色差輸入組。

相較隔行掃描視頻，逐行掃描視頻更能有效的加倍影像的掃描頻率，產生相當穩定，無跳動的影像。逐行掃描視頻僅可透過色差視頻輸出端子輸出。

本機與逐行掃描及高傳真電視機之相容性

本機與逐行掃描視頻 Macro Vision System Copy Guard 相容。

附註

1 色差視頻輸出可在隔行掃描及逐行掃描格式之間作切換。請參閱第25頁的視頻輸出設定值說明。
2 消費者應注意，並非所有的高傳真電視機均能與本產品完全相容，且可能導致畫面上出現人為造成的現象。對於 525 逐行掃描畫面問題，建議使用者可將連接端子切換至「標準解析度」輸出（隔行掃描）來得改善。如果發生電視機與本機在相容性方面的問題，請與本公司的客服中心聊繫。

第9章

其他資訊

碟片／内容格式播放相容性

本機適合播放各種類型（媒體）及格式的碟片。可播放的碟片一般在碟片及／或碟片包裝上會有下列其中一種標誌。然而請注意有些類型的碟片，像是可燒錄式 CD 及 DVD，可能仍屬於不可播放的格式。

更多資訊，請參閱下列 碟片相容性參照表。

DVD-Video

DVD-R

DVD-RW

音頻CD

Video CD

CD-R

CD-RW

Fujicolor CD

• 本機可播放 DVD+R/+RW 光碟。
• 是Fuji Photo Film Co. Ltd.的商標。
• DVD 是 DVD Format/Logo Licensing Corporation 的商標。
• 本機亦與 KODAK Picture CD 相容。

本播放機可支援能產生優異畫質、雙聲道的IEC的超級 VCD 標準，並可支援寬屏幕畫面。

Super Video CD (超級VCD)

關於 DualDisc 的播放

DualDisc 是一種全新、雙面的碟片，一面可容納 DVD 格式的影像、聲音等，另一面則可容納非 DVD 格式的內容，如數位音頻媒體內容。

而此種碟片容納非 DVD 音頻的一面因不符 CD Audio 的規格，故可能會無法播放。

DualDisc 的 DVD 面可在本產品中播放。DVD-Audio 內容不能播放。

有關 DualDisc 規格的更多詳盡資訊，請洽詢碟片製造商或碟片零售商。

碟片相容性参照表

媒體	相容格式
CD-R/RW	CD-Audio、VCD/超級 VCD、ISO 9660 CD-ROM**符合 ISO 9660 Level 1 或 2之標準。CD 實體格式:Model、Mode2 XA Form1。與 Romeo 及 Joliet 兩種檔案系統相容。多區段 (Multi-scission) 播放:否未最終化碟片播放:否
DVD-R/RW	DVD-Video (Video 模式)、視頻錄製 (VR)*、UDF Bridge DVD-ROM*編輯點可能無法完全按照編輯方式播放;播放至編輯點時,畫面可能會出現短暫的空白。多重邊界 (Multi Border) 播放:否未最終化播放:否
電腦製作碟片	使用電腦錄製的碟片可能會因爲用以製作碟片的軟體本身的設置而無法播放。此時,請檢查 DVD-R/RW 或 CD-R/RW 軟體手冊或碟片包裝上更多關於相容性的說明。以封包燒錄方式錄製的碟片不相容。
音頻壓縮	·MPEG-1 Audio Layer 3 (MP3)、Windows Media Audio (WMA)、MPEG-4 AAC·取樣頻率:32 kHz/44.1 kHz/48 kHz·位元率:任何傳輸率(建議採用128 kbps以上)·VBR(可變位元率)MP3/WMA/MPEG-4 AAC播放:否·WMA無失真編碼:否·DRM(數位版權管理)相容性:相容(受DRM保護之音樂檔案將無法在本機上播放)。·副檔名:.mp3、.wma、.m4a(需使用這些副檔名以利播放機辨識 MP3/WMA/MPEG-4 AAC 檔案)·檔案結構(可能有所不同):一張碟片上最多可儲存 299 個資料夾;每個資料夾中最多可存放 648 資料夾及檔案(合併後)
JPEG 檔案	·Baseline JPEG 及 EXIF 2.2* 靜態影像檔案可達度畫素。*為數位相機專用之檔案格式·逐行掃描 JPEG 相容性:否·副檔名:.jpg(必須使用這些副檔名,以利本機辨識 JPEG 檔案)·檔案結構(可能會有所變動):一張碟片上最多可儲存 299 個資料夾;每個資料夾中最多可存放 648 資料夾及檔案(合併後)

關於 DVD+R/DVD+RW 相容性

僅可播放以「Video 模式（DVD Video 模式錄製完成的 DVD+R/DVD+RW 光碟。但有些於錄製期間完成的編輯可能無法精準播放。

關於 DivX

DivX 是由 DivX，Inc 的 ^® D 視頻編碼技術 (video codec) 所建立的一種壓縮數位視頻格式。本播放機可播放燒錄在 CD-R/RW 及 DVD-R/RW/ROM 上的 DivX 視頻檔案。保有與DVD-Video 相同的術語，獨特的 DivX 視頻檔案均稱作「標題」。請記住，CD-R/RW 或 DVD-R/RW 光碟上的命名檔案 / 標題在燒錄前會按字母順序播放。

DivX 視頻相容性

• 正式 Div®Certified 產品。
• 採用DivX ^® 媒體檔案的標準播放方式，播放所有版本的 DivX ^® 影像內容（含 DivX ^® 6）。 ¹
• 副檔名：.avi 及 .divx（必須使用這些副檔名，以利本機辨識 DivX 視頻檔案）請注意，所有採用 .avi 副檔名的檔案均會辨識成 MPEG4，但所有這些檔案並非一定是 DivX 視頻檔案，亦因此不見得能在本機上播放。

顯示 DivX 字幕檔案

以下所列為 DivX 外部字幕檔案所適用的字型組。您可以藉由設定能符合字幕檔案 ² 的字幕語言（在第 25 頁辭言設定值），於螢幕上見到正確的字型組合。

群組 1： Albanian( 阿爾巴尼亞語) (sq)、Basque( 巴斯克語) (eu)、Catalan( 嘉泰羅尼亞語) (ca)、Danish( 丹麥語) (da)、Dutch( 荷蘭語) (nl)、English( 英語) (en)、Faroese( 法羅語) (fo)、Finnish( 芬蘭語) (fi)、French( 法語) (fr)、German( 德語) (de)、Icelandic( 冰島語) (is)、Irish( 愛爾蘭語) (ga)、Italian( 義大利語) (it)、Norwegian ( 挪威語) (no)、Portuguese( 葡萄牙語) (pt)、Rhacto-Romanic( 里托羅曼斯語 ) (rm)、Scottish( 蘇格蘭語) (gd)、Spanish( 西班牙語) (cs)、Swedish( 瑞典語) (sv)

群組 2: Albanian(阿爾巴尼亞語)(sq), Croatian(克羅埃西亞語)(hr), Czech(捷克語)(cs), Hungarian(

附註

1 無法播放容量超過 4 GB 的 .avi 影片檔。
2．在外部字幕檔案部分，本機可支援以下的字幕格式檔案名稱.sub、.ssa、.smi。

• 某些外部字幕檔案可能無法正確顯示或完全無法顯示。
  · 影片檔案的檔名必須重複出現在外部字幕檔案檔名的開頭處。
  · 同一影片檔案能夠切換的外部字幕檔案數量，最多限定為 10。

（請注意，這些檔案不會在碟片導向選單中顯示）：.srt、

匈牙利語）（hu），Polish（波蘭語）（pl），Romanian（羅

馬尼亞語）（ro），Slovak（斯洛伐克語）（sk），

Slovenian(斯洛維尼亞語)(s1)

群組3：Bulgarian(保加利亞語) (bg),

Byelorussian(白俄羅斯語 ) (be), Macedonian( 馬其頓)

語 )(mk), Russian(俄語 )(ru), Scrbian(塞爾維亞語 (sr), Ukrainian(烏克蘭語 )(uk)

群組4：Hebrew(希伯來語)(iw)，Yiddish(意第緒語)(ji)

群組5：Turkish(土耳其語) (tr)

DivX、DivX Certified 以及相關標誌均是

DivX, Inc. 的商標，並獲授權使用。

碟片的使用及維護

手拿碟片時

擊取碟片時，請握住其邊緣以免在碟片任何一面留下指紋、灰塵或刮痕。已經損壞或髒污的碟片會影響播放的效能。

如果碟片上留有指紋、灰塵等不潔物，請使用柔軟、乾燥的布料擦拭乾淨。

關於 MPEG-4 AAC

Advanced Audio Coding (AAC) 是 MPEG-4 AAC

標準的核心，其主要採用 MPEG-2 AAC 規格，爲

構成 MPEG-4 音頻壓縮技術的基礎。所使用的檔

案格式及副檔名需視用以進行 AAC 檔案編碼的

應用程式而定。本機能播放 iTunes ^® 編碼為「..m4a」副檔名的 AAC 檔案。DRM 保護檔案

能播放，且由某些版本的 iTunc 所編碼的檔案也可能無法播放，或者檔名可能會無法正確顯示。

Apple 及 iTunes 是 Apple Computer, Inc 於美國及其他國家註冊的商標。

關於 WMA

包裝盒所印製之Windows Media ^® 圖標為指本機可以播放 Windows Media Audio 的內容。

WMA 是 Windows Media Audio 的縮寫，且 Microsoft Corporation 所研發出來的音頻壓

縮技術。WMA 內容可應用 Windows Media

Player version 7/7.1, Windows Media Player for Windows XP，或 Windows Media Player 9 Series 等軟體進行編碼。

Microsoft、Windows Media 及 Windows 圖標為 Microsoft Corporation 在美國及／或其他國家所使用之商標或註冊商標。

請直向輕輕由碟片中央向外擦拭。請勿以畫圓的方式擦拭碟片的表面。

如有必要，請用拭布沾上酒精，或市面所購買的 CD/DVD 清潔工具來更徹底清潔碟片。絕不使用揮發劑、稀釋劑或其他設計用來清潔黑膠唱片的清潔劑。

儲放碟片時

避免將碟片留在太冷、太濕或太熱（包括受到陽光直射）的環境中。不要將紙張或貼紙黏在碟片上，或用鉛筆、鋼珠筆或其他尖銳的書寫用具在上面書寫。這樣會損壞碟片。

碟片應避免事項

碟片係以高速在本機內旋轉。如果碟片發生爆裂、碎裂、扭曲或其他損壞情形，請勿冒險置於本機中播放－最終您可能會使本機損壞。

本機在設計上為僅可使用傳統、全圓的碟片。

Pioneer 聲明：對於因使用變形的碟片所引起的所有責任，概不負責。

DVD Video 適用地區

所有的 DVD Video 碟片上均有印上地區標示，以指出該碟片於全球適用的地區。您的 DVD 系統亦有一地區標示 （就在背面板上）。來自不相容地區的碟片將無法在本機上播放。在此情況下，螢幕上會出現下列訊息：

非兼容碟片區域碼

無法播放碟片

標示 ALL 的碟片可在任何的播放機上播放。

安裝及保養

安装提示

本公司希望您未來幾年內都能盡情的享用本系統，因此在選擇安裝部位時，敬請牢記以下各點：

務必 ...

在通風良好的室內使用。

置於平坦、水平的表面，像書桌、擱架或音響架上。

切勿 ...

在高溫或極濕的地點使用，包括暖爐或其他會產生高熱的設備附近。

置於窗檯或其他會使系統受到陽光直射的地點。

在多灰或極濕的環境中使用。

直接擺在擴大機或音響系統裡使用時會逐漸變熱的其他元件上。

在電視機或顯示器附近使用，因爲有可能會產生干擾－特別是如果電視機有使用室內天線時。

在廚房或其他會使系統暴露在濃煙或蒸氣之中的地點。

在厚毛毯或地毯上使用，或覆蓋布料－這樣可能會妨礙系統主機的正確散熱效果。

置於不平穩的表面，或面積不足以支撐系統主機四腳的表面上。

清潔讀寫頭時

DVD 播放機的讀寫頭一般使用是不會弄髒的，但如因某些原因積灰或髒污時，請洽詢您所在地的 Pioneer 授權服務中心。雖然讀取頭清潔劑一般市面上都可買得到，但本公司不建議使用以免可能造成讀取頭損壞。

水氣凝結問題

如果將本機由溫暖的室內搬到室外，或室內溫度遽然上升時，內部便可能會有水氣凝結。雖然凝結的水氣不會對本機造成損壞，但可能會使效能短時間內受到影響。請讓其有一小時的時間恢復至較暖熱的溫度，再行開機。

搬動系統主機

如果您有必要移動到主機，且播放機內有碟片，請先將其取出，然後按下前面板上的 ○ STANDBY/ON 將系統關機。等到螢幕上的 GOOD BYE 字樣消失後，再將電源插頭拔下絕不可在播放期間將主機舉起或搬動－可能會使高速旋轉下的碟片損壞。

附註

1 如在 GOOD BYE 字樣自螢幕上消失前便將主機插頭拔掉，可能會使系統恢復成原廠的設置。

畫面大小及碟片格式

DVD-Video 碟片能收錄各種的畫面比例，範例從一般為 4:3 的電視節目到畫面比例高達的 CinemaScope 寬螢幕電影都可以。

電視機也有各種不同的畫面比例；例如「標準」的4:3 以及寬屏幕 16:9。

設置成 4:3 (Letter Box) 時，寬螢碟片在顯示畫面時，上下都會出現黑色條邊。

設置成4:3 (Pan&Scan)時，寬螢幕碟片在顯示畫面時，左右邊會有截短的情形。雖然畫面看起來大些，但您看到的不是實際的整個畫面。

電視系統設置

不適用於台灣機種

本系統的預設值為 AUTO，除非您在播放部分碟片時注意到影像有失真現象，否則請將其設置為 AUTO。如果您發現在播放某些碟片時畫面出現失真的情形，請將電視系統設置成符合您所在國家或地區的系統。不過，這樣一來可能會限制您可以觀看的碟片種類。請參閱下列對照表，以了解各種碟片所適用的設定值（AUTO，PAL 及 NTSC）。 ³

1 將本機切成待機狀態，然後按下 SETUP。

2 使用 / 鍵以選擇 TV SYS，然後按下 ENTER。

電視機系統會切換如下：

• AUTO → NTSC
• NTSC → PAL
• PAL → AUTO

系統會自動開啓，同時您會在見到 WELCOME 後從顯示屏中看見新的電視系統設定值。 ⁴

媒體類型	系統格式	播放機設定值
		NTSC	PAL	AUTO
DVD/超級VCD/VCD/DivX視頻	NTSC	NTSC	PAL	NTSC
	PAL	NTSC	PAL	PAL
CD/MP3/WMA/MPEG-4 AAC/JPEG/無光碟	-	NTSC	PAL	NTSC或PAL

頻率步距設置

如果您發現您無法成功調選到電台，則表示頻率步距可能不適用您所在的國家／地區。

1 將本機切成待機狀態，然後按下 SETUP。
2 使用 ←/→ 以選取 「AM 9K/10K」，然後按下 ENTER。
3 使用 ↑/↓ 以選取 「AM 9K」或 「AM 10K」，然後按下 ENTER。

附註

1 許多寬螢幕碟片都會無視系統的設定值，因此不管設定值為何，碟片都會以 letterbox 的格式顯示。
2．如果在標準4:3的電視機上採用16:9(Wide)的設定值，或寬螢幕電視機採用任何一種4:3設定值，便會導致畫面失真。
• 當您觀賞以 4:3 格式所錄製的碟片，您可以使用電視控制功能來選擇影像呈現的方式。您的電視機可能會不同的縮放及伸展功能；細節部分請參閱您電視機所附的使用手冊。
- 某些電影的畫面比例會較 16:9 寬，因此即使是使用寬螢幕電視機，這些碟片仍然會以「letterbox」的樣式播放。
3 多數新型的 PAL 電視機系統可偵測 50 Hz (PAL)/60 Hz (NTSC)，並可自動切換垂直振幅，以消除顯示畫面中的垂直收縮現象。不過，有些情況是影像中呈現不出色彩。如果您的 PAL TV 沒有 V-Hold 控制功能，便會因為 NTSC 碟片中畫面搖晃而無法觀看。如果電視機有 V-Hold 控制功能，請動手調整直到畫面停止滾動為止。部分電視機上，畫面會有垂直收縮的現象，致使螢幕上下兩側留有黑色條邊。
4 進行每項設定值變更之前，您必須先將本機切換成待機才行（按下 ◎ STANDBY/ON）。

故障排除

人們經常錯將不正確之操作當成系統故障或異常。如果您認爲本機有那裡不對勁，請按以下各點進行檢查。有時問題可能是來自其他裝置。請仔細檢查其他使用中的裝置和電器設備。如果在查證過以下各點後問題還是無法改善，請就近洽詢您的 Pioneer 授權服務中心或經銷商，前來代為維修。

- 如果本系統是因爲受到靜電等外來效應致使無法正常操作，請將電源插頭從輸出插座上拔下再插回去，以回復正常的操作狀態。

一般問題

問題 解決辦法
電源沒有打開,或突然關機 (啟動時可能會有一錯誤訊息顯示)。	· 重開機前請等待一分鐘。· 確定主機上的線束無鬆脫的情形。如有鬆脫,可能會造成系統自動關機。· 檢查揚聲器連接是否正確。· 確定主電源的電壓確實適用於本型機種。· 尝試降低音量。· 如果問題仍然存在,請將本機攜至最近的 Pioneer 授權服務中心或您的經銷商處接受維修。
選擇功能後,沒有聲音輸出。	· 如果您正使用外部輸入,請確定設備連接是否正確 (請參閱第29連的接輔助音頻設備)。· 按下遙控器上的MUTE以關閉靜音功能。
沒有聲音來自環繞聲或中置揚聲器。	· 請參閱第9頁的設置聲道音量以檢查揚聲器位準。· 當TUNER或LINE選取時,您只能以立體聲聽取來源。將輸入來源切換至DVD/CD或USB產生多聲道音效。· 確認您未選取STEREO模式 (請參閱第14頁繼續聲聆聽的內容說明)。· 正確地將揚聲器接上 (請參閱「安裝指南」)。
無法操作遙控器。	· 更換電池 (請參閱「安裝指南」)。· 請在7公尺內的範圍,以30度的角度對準遙控感應器操作 (請參閱「安裝指南」)。· 移除障礙物或從其他位置操作。· 避免前面板上的遙控感應器受到陽光直射。
TRAYLOCK在顯示屏中顯示,同時碟盤無法退出。	· 按住前面板上的▲(退出)鍵不放約8秒鐘。接著碟盤便可使用(退出)鍵來開啓或關閉。
螢幕中出現SND. DEMO的字樣,同時本機無法接受控制。	· 按住前面板上的■(停止)鍵不放約5秒鐘。碟盤會自動退出,表示「音效展示」模式已取消。

DVD/CD/VCD 播放機

問題 解決辦法
碟片在置入後又自動退出。	· 清潔碟片並將碟片正確對準碟片導槽。· 如果 DVD-video 碟片上的地區代號與本機上的代號不相符,該碟片便不能使用 (請參閱第 34 頁的 Video 適用地區。在此情況下,螢幕上會出現下列訊息:非兼容碟片區域碼/無法播放碟片.· 讓播放機內部的水氣有時間蒸發。避免在空調設備附近使用本機。
無法進行播放。· 如果碟片在置入時放反,請重新將碟片標籤面朝上放入。
影像播放中止,且按鍵無法使用。	· 按下■(停止)按鍵,然後按下▶(播放)按鍵開始播放。· 先將電源關閉,然後再使用前面板上的STANDBY/ON按鍵將電源打開。
設定值全部消除。· 當電源發生中斷,設定值即會被消除。
沒有影像/沒有色彩。	· 檢查連線是否正確以及插頭是否完全插入。· 查閱電視機/顯示器的使用手冊,以確定設定值是否正確。· 若是選取循序掃瞄 設定值卻已用色差視訊連接循序掃瞄信號不相容的電視機,將完全無法看到任何畫面。利用合成或 S-video 端子接上電視機時,請將色差輸出 設定值變更為 交錯掃瞄 (請參閱第 25 视频輸出設定值)。
螢幕畫面拉長或比例沒變。	· 電視機屏幕的設定值不正確。重新設置電視機屏幕的選項以與您使用的電視機/顯示器相符 (請參閱第 25 頁頻輸出設定值)。
當在 VCR 上或透過選擇器進行錄製,便會干擾到影像的播放。	AV 本系統為採用防拷技術,以避免透過 VCR 或 AV 選擇器發生錄製或影像方面的問題。這並不是故障。
畫面在播放期間受到干擾或呈現一片漆黑。	· 本播放機與 Macro-Vision System 防拷系統相容。有些碟片內含防拷訊號,而且此種碟片在播放時,在畫面上一些地方會出現如線條等的雜訊 (視使用的電視機型式而定)。這並不是故障。· 碟片對特別的播放機功能反應不同。這可能會導致畫面在功能執行當時,短時間呈現漆黑或輕微晃動的現象。這些問題便因為碟片與碟片內容之間的差異而更加突顯,但並不是本機故障所致。
DVD 與 CD 音量有明顯 DVD 與 CD 使用的錄製方式不同。這並不是故障。差異。
CD-ROM 光碟無法辨識。· 確定 CD-ROM 是使用 ISO 9660 的碟片格式錄製。請參閱第 11 頁的容性參照表 取得更多關於光碟相容性的資訊。
DVD-ROM 光碟無法辨識。· 確定 DVD-ROM 是採用 UDF bridge 格式錄製。請參閱第 11 碟片實容性參照表 取得更多關於光碟相容性的資訊。
檔案無法在碟片導向/相片瀏覽器當中顯示。· 碟片上的檔案必須以正確的副檔名命名:.mp3 為用於 MP3 檔案;.wma 為用於 WMA 檔案;.m4a 為用於 MPEG-4 AAC 檔案;.jpg 為用於 JPEG 小寫均適用 )。請參閱第 31 頁頻於相容性參照表 說明。
無法播放 WMA 或MPEG-4 AAC 檔案。· 這些檔案為採用 DRM (數位版權管理)所錄製的。這並不是故障。

調諧器

問題 解決辦法
收聽電台廣播時有明顯的雜音。	·請接上 AM 天線 (請參閱 「安裝指南」)並加以調整方向及位置,以得到最佳的接收條件。您也可以另外接一條內部或外部 AM 天線 (請參閱第 29 頁的連接輔助音頻設備)。·完全伸展開 FM 線型天線,調整最佳接收的位置,然後固定於牆上。您也可以另外接一組外部 FM 天線 (請參閱第 29連接外部天線)。·關閉其他可能造成雜訊的設備或將其移走。·調諧間距不適用您所在的國家或地區。請參閱 第 35 頻步距設置切換調諧步距。
自動調諧功能無法接收到某些電台。	·電台訊號微弱。自動調諧功能僅能偵測到訊號發射良好的無線電台。想要獲得更加靈敏的調諧條件,可接上一組室外天線。

USB 連接

問題 解決辦法
USB 大量儲存裝置系統無法辨識。	確定 USB 接頭已完全插至本機上。確認記憶體格式為 FAT16 或 FAT32。不支援內建有 USB 集線器的 USB 裝置。
檔案無法在導覽器/相片瀏覽器中顯示。	檔案必須要有正確的副檔名:.mp3 為用於 MP3 檔案;.wma 為用於 WMA 檔案.m4a 為用於 MPEG-4 AAC 檔案;.jpg 為用於 JPEG 檔案 (大小寫均適用)請確定檔案許可權未遭限制 (透過密碼等)。
無法播放 WMA 或MPEG-4 AAC 檔案。	這些檔案為採用 DRM (數位版權管理)所錄製的。這並不是故障。

錯誤訊息

訊息說明
SND. DEMO	· 音效展示功能啟動。請參閱在第 36 財障排除的一般問題內容說明。
CANNOT	· 因未置入DVD/CD、耳機接上或在光碟播放期間按下 TEST TONE鍵而無法操作。
MUTING	· 由於音效被靜音,因此使用操作受到限制 (請按MUTE)。
STEREO	· 因未選取DVD/CD或USB功能而無法操作。
TRAYLOCK	· 碟盤鎖啟動。請參閱在第 36 財障排除的一般問題內容說明。
USB ERR	· 請參閱在第 22 財障USB介面中的重要提示,取得更多與此相關的。
EEP ERR	· 維修事宜請洽詢您的 Pioneer 授權服務中心或您的經銷商。
EXIT	· 此訊息會在選單閒置一段時間後自動退出時出現。

重新設置系統

請使用前面板控制將系統設定值重新設回原廠預設值。

- 配合系統開機按下 ⏻ STANDBY/ON 並按住 ▶/II USB。

下次在您開機時，所有系統設定值都將會被重置。

設定按鍵鎖 (Key Lock)

將按鍵鎖功能打開，即可停用前面板上的各項按鍵。

1 配合系統待機按下 SETUP 鍵，並使用 ←/→ 鍵選擇 KEYLOCK，然後按下 ENTER。

這會顯示在前面板顯示幕上。

2 使用 ↑/↓ 鍵選取 LOCK ON 或 LOCK OFF，然後按下 ENTER。

關閉展示功能

請按照以下步驟關閉自動展示功能 （此項功能會在首次插上電源時啟動）：

1 配合本機待機按下 SETUP。
2 使用 ←/→ 鍵選擇 DEMO，然後按下 ENTER。
3 使用 ↑/↓ 到選取 DEMO OFF 並按下 ENTER。

使用語言代號清單

有些語言選項（參閱第 25 頁韻言設定值） 能讓您從下列語言代號清單的136種語言當中設定個人喜好的語言。

1 選擇「其他語言」。
2 使用 ↔ / 以選擇字母代號或是數字代號。
3 使用 ↑/↓ 以選擇字母代號或是數字代號。請參閱語言代號清單（下一頁），列有完整語言種類及代號的清單。

語言代號清單
語言 （語言字母代號）、語言代號

Japanese (ja), 1001	Estonian (et), 0520	Lingala (In), 1214	Slovak (sk), 1911
English (en), 0514	Basque (eu), 0521	Laothian (lo), 1215	Slovenian (sl), 1912
French (fr), 0618	Persian (fa), 0601	Lithuanian (lt), 1220	Samoan (sm), 1913
German (de), 0405	Finnish (fi), 0609	Latvian (lv), 1222	Shona (sn), 1914
Italian (it), 0920	Fiji (fj), 0610	Malagasy (mg), 1307	Somali (so), 1915
Spanish (es), 0519	Faroese (fo), 0615	Maori (mi), 1309	Albanian (sq), 1917
Dutch (nl), 1412	Frisian (fy), 0625	Macedonian (mk), 1311	Serbian (sr), 1918
Russian (ru), 1821	Irish (ga), 0701	Malayalam (ml), 1312	Siswati (ss), 1919
Chinese (zh), 2608	Scots-Gaelic (gd), 0704	Mongolian (mn), 1314	Sesotho (st), 1920
Korean (ko), 1115	Galician (gl), 0712	Moldavian (mo), 1315	Sundanese (su), 1921
Greek (el), 0512	Guarani (gn), 0714	Marathi (mr), 1318	Swedish (sv), 1922
Afar (aa), 0101	Gujarati (gu), 0721	Malay (ms), 1319	Swahili (sw), 1923
Abkhazian (ab), 0102	Hausa (ha), 0801	Maltese (mt), 1320	Tamil (ta), 2001
Afrikaans (af), 0106	Hindi (hi), 0809	Burmese (my), 1325	Telugu (te), 2005
Amharic (am), 0113	Croatian (hr), 0818	Nauru (na), 1401	Tajik (tg), 2007
Arabic (ar), 0118	Hungarian (hu), 0821	Nepali (ne), 1405	Thai (th), 2008
Assamese (as), 0119	Armenian (hy), 0825	Norwegian (no), 1415	Tigrinya (ti), 2009
Aymara (ay), 0125	Interlingua (ia), 0901	Occitan (oc), 1503	Turkmen (tk), 2011
Azerbaijani (az), 0126	Interlingue (ie), 0905	Oromo (om), 1513	Tagalog (tl), 2012
Bashkir (ba), 0201	Inupiak (ik), 0911	Oriya (or), 1518	Setswana (tn), 2014
Byelorussian (be), 0205	Indonesian (in), 0914	Panjabi (pa), 1601	Tonga (to), 2015
Bulgarian (bg), 0207	Icelandic (is), 0919	Polish (pl), 1612	Turkish (tr), 2018
Bihari (bh), 0208	Hebrew (iw), 0923	Pashto, Pushto (ps), 1619	Tsonga (ts), 2019
Bislama (bi), 0209	Yiddish (ji), 1009	Portuguese (pt), 1620	Tatar (tt), 2020
Bengali (bn), 0214	Javanese (jw), 1023	Quechua (qu), 1721	Twi (tw), 2023
Tibetan (bo), 0215	Georgian (ka), 1101	Rhaeto-Romance (rm), 1813	Ukrainian (uk), 2111
Breton (br), 0218	Kazakh (kk), 1111	Kirundi (rn), 1814	Urdu (ur), 2118
Catalan (ca), 0301	Greenlandic (kl), 1112	Romanian (ro), 1815	Uzbek (uz), 2126
Corsican (co), 0315	Cambodian (km), 1113	Kinyarwanda (rw), 1823	Vietnamese (vi), 2209
Czech (cs), 0319	Kannada (kn), 1114	Sanskrit (sa), 1901	Volapük (vo), 2215
Welsh (cy), 0325	Kashmiri (ks), 1119	Sindhi (sd), 1904	Wolof (wo), 2315
Danish (da), 0401	Kurdish (ku), 1121	Sangho (sg), 1907	Xhosa (xh), 2408
Bhutani (dz), 0426	Kirghiz (ky), 1125	Serbo-Croatian (sh), 1908	Yoruba (yo), 2515
Esperanto (eo), 0515	Latin (la), 1201	Sinhalese (si), 1909	Zulu (zu), 2621

國家／地區代號清單

國家／地區、國家／地區代號、國家／地區字母代號

阿根廷 .0118, ar	香港 .0811, hk	菲律賓 1608, ph
澳洲 .0121, au	印度 .0914, in	葡萄牙 1620, pt
奥地利 .0120, at	印尼 .0904, id	俄國 (俄羅斯聯邦) 1821, ru
比利時 .0205, be	義大利 .0920, it	新加坡 1907, sg
巴西 .0218, br	日本 .1016, jp	西班牙 0519, es
加拿大 .0301, ca	韓國 .1118, kr	瑞士 0308, ch
智利 0312, cl	馬來西亞 .1325, my	瑞典 .1905, se
中國 .0314, cn	墨西哥 .1324, mx	台灣 2023, tw
丹麥 .0411, dk	荷蘭 .1412, nl	泰國 2008, th
芬蘭 .0609, fi	紐西蘭 .1426, nz	英國 0702, gb
法國 .0618, fr	挪威 .1415, no	美國 2119, us
德國 .0405, de	巴基斯坦 .1611, pk

規格

- 擴大器部分

有效功率輸出：

前置、中置、環繞聲 . . . . 每個聲道 60 W

(1 kHz, 10 % T.H.D., Ω)

每聲道 50 W

(1 kHz, 10 % T.H.D., Ω)

重低音

. . . . 60 W (100 Hz, 10 % T.H.DΩ) 4

50 W (100 Hz, 10 % T.H.DΩ) 6

- 碟片部分

數位音頻特性 . . . DVD fs:96 kHz, 24-bit

類型 . . . . . . . . . DVD 系統，VCD/ 超級 VCD

系統及光碟數位音響系統

頻率響應

. . . . 4 Hz 至 44 kHz (96 kHz 取樣

頻率範圍 ..... 87.5 MHz 到 108

天線 . . . . . . . . . . 7 5Ω，不平衡式

- AM 調諧器部分

頻率範圍：

探用 9 kHz 步距 . . . 531 kHz 到

採用 10 kHz 步距 . . 530 kHz 到 170

天線．．．．．．．．．．．．．．．．． 環型天線

- 其他

電源需求：

新加坡、印尼、香港、馬來西亞

菲律賓機種

...AC220V到240V,50Hz

台灣機種 . . . . A C 1 1 0 V, 50 Hz / 60

消耗功率 4

待機消耗功率 0.38

尺寸 .. . 420 公釐 (寬) x 60 公釐 (高) x 330

重量 3.1 公

- 配件（DVD/CD 接收器）

遥控器 . . . . . . . . . . . . . . . . .

視頻連接線 （黃色插頭） . . . . . . .

AM 環型天線

FM 天線

電源線 . . . . . . . . . . . . . . . . . .

安裝指南

本操作手册

S-DV151 揚聲器系統

前置揚聲器

外箱 . . . . . . . 封閉式書架型 （防磁）

系統 . . . . . . . . . 7.7 公分 1-way 系紗

揚聲器 . . . . . . . . . . . . . 7.7 公分圓錐體型

額定阻抗 Ω6

頻率範圍 90Hz 到 2

最大輸入功率 6

尺寸

.. . 105 公釐 (寬) x 115 公釐 (高) x 114 公釐

重量 . . . . . . . . . . . . . . . . . . . . . . . . . 0.6 公斤

中置揚聲器

外箱 . . . . . . . 封閉式書架型 （防磁）

系統 . . . . . . . . . 7.7 公分 1-way 系紗

撮聲器 . . . . . . . . . . . . . . . . . . 7.7 公分圓錐體型

靈定阻抗 . . . . . . . . . . . . . . . . Ω6

率範圍 9011z 到 20k11

最大輸入功率 60W

尺寸

.. . 115 公釐 (寬) x 105 公釐 (高) x 114 公釐 (深

重量 0.6 公斤

- 環繞揚聲器

外箱 . . . . . . . 封閉式書架型 （防磁）

系統 . . . . . . . . 7.7 公分 1-way 系紗

揚聲器kHz. . . . . . . . . . .7.7 公分圓錐體型

額定阻抗 . . . . . . . . . . . . . . . Ω6

頻率範圍 . . . . . . . . . 100Hz 到 20kH

最大輸入功率 60W

尺寸

. . . 105 公釐 (寬) x 118 公釐 (高) x 114 公釐 (深

重量 0.63 公斤

• 重低音

外箱 低音反射落地型

系統 . . . . . . . . . 16 公分 1-way 系統

揚聲器 . . . . . . . . . . 1 6 公分圓錐體型

額定阻抗 . . . . . . . . . . . . . . . Ω6

頻率範圍 . . . . . . . . 30Hz 到 2.0kH

最大輸入功率 60W

尺寸

. . . 190 公釐 (寬) x 360 公釐 (高) x 317 公釐 (深

重量 4.2 公斤

配件

防滑垫 （小片） 12

防滑垫 （大片） 4

固定托架 4

螺絲 （固定托架用） 4

外箱 . . . . . . . . 封閉式落地型 （防磁）

系統 2-way 系統

揚聲器：

低音 . . . . . . . . . 7 . 7 公分圓錐體型 x2

高音器 2.6 公分半圆型

額定阻抗 ．．．．．．．．．．．．．．．．．Ω 4

頻率範圍 70Hz 到 20kHz

最大輸入功率 100W

尺寸

. . 260公釐 (寬) x 1096.5 公釐 (高) x 260 公釐 (深)

重量 4.2 公斤

• 中置揚聲器 (S-DV1T)

外箱 . . . . . . . . 封閉式書架型 （防磁）

系統 7.7 公分 1-way 系統

揚聲器 7.7 公分圓錐體型

額定阻抗 ．．．．．．．．．．．．．．．．．Ω 4

頻率範圍 75Hz到20kHz

最大輸入功率 100W

尺寸

. . . . 270 公釐 （寬） x 96 公釐 （高） x 90公釐 （深）

重量 0.78 公斤

- 重低音 (S-DV252SW)

外箱 低音反射落地型

系統 16 公分 1-way 系統

揚聲器 16 公分圓錐體型

額定阻抗 ．．．．．．．．．．．．．．．．．Ω 4

頻率範圍 30Hz 到 2.5

最大輸入功率 . . . . . . . . . . . . . 60 W Laboratories 的商標。

尺寸

. . . 190 公釐 (寬) x 360 公釐 (高) x 320 公釐

重量 4.0公

附註

- 為求產品改良，規格及設計如有變更，恕不另行通知。

本產品經NEC公司授權，使用FontAvenue®字體。FontAvenue為NEC公司的註冊商標

本產品所使用的版權保護技術受美國專利以及其他屬于 MACROVISION CORPORATION 的知識產權保護。使用該版權保護技術必須取得 MACROVISION CORPORATION 的同意，如果不經 MACROVISION CORPORATION 的同意，則只能用于家庭或有限範圍的觀賞。反向還原或解密等亦屬於禁止之列。

DRM(數位版權管理)是一種藉由限制壓縮音頻檔案僅能在電腦以外錄製此種檔案專用的裝置(或其他錄製設備)播放，專為有效預防非法拷貝而設計的防拷技術。相關詳細資訊，請參閱個人電腦及／或軟體所附的使用手冊或說明檔案。

由 Dolby Laboratories 授權製造。「杜比」、

「Do1by」、「Pro Logic」與雙 D 標誌是 Do1by

Laboratories 的商標。

院系統公司 (Digital Theater Systems, Inc.)

的註冊商標。

- 配件

揚聲器連接線 5

揚聲器線 （適用於 S-DV252SW）．．．．．．．1

日本先鋒公司出版。 版權 © 2006 日本先鋒公司。 版權所有。

PIONEER CORPORATION

4-1, Meguro 1-Chome, Meguro-ku, Tokyo 153-8654, Japan
