产品类型	扬声器
品牌	先锋
型号	S-DV180
类别	无源扬声器
箱体类型	倒相式
驱动配置	二分频
低音单元	3.5英寸锥盆
高音单元	1英寸球顶
阻抗	6欧姆
灵敏度	85分贝
频率响应	60赫兹 - 20千赫兹
额定功率	50瓦
峰值功率	100瓦
尺寸（宽 x 高 x 深）	120 x 200 x 120毫米
重量	0.8千克
材质	中密度纤维板
颜色	黑色
用途	家庭影院卫星音箱
保养	用柔软干布擦拭
安全	远离潮湿和热源
备件	可通过先锋服务中心获取

常见问题 - S-DV180 PIONEER

如何将先锋S-DV180扬声器连接到功放？

使用标准音箱线。将扬声器的正极连接到功放的正极，负极连接到负极。确保阻抗匹配（6欧姆）。

S-DV180的阻抗是多少？

阻抗为6欧姆，适用于大多数家庭影院功放。

我可以在室外使用S-DV180吗？

不可以，这款扬声器仅为室内使用设计。暴露在潮湿或极端温度下可能会损坏它。

如何清洁扬声器？

用柔软干布轻轻擦拭箱体。请勿使用任何溶剂或研磨性清洁剂。

我应该使用什么类型的音箱线？

使用标准16-18 AWG音箱线。对于较长的距离，建议使用更粗的线（14 AWG）以最小化功率损耗。

S-DV180具有磁屏蔽功能吗？

是的，它具有磁屏蔽功能，可以靠近CRT电视放置而不会引起干扰。

我可以将扬声器放在架子上吗？

可以，紧凑的尺寸允许放置在架子上。确保它稳定且不受阻碍。

如何壁挂S-DV180？

扬声器背面有一个锁孔安装孔。根据您的墙壁类型使用合适的螺丝和锚固件。遵循手册中的安装指南。

这款扬声器的功率处理能力是多少？

额定功率为50瓦，峰值为100瓦。请勿超过这些限制以避免损坏。

如果扬声器没有声音该怎么办？

检查连接到功放的线路，确保功放已开启并设置为正确的通道。确认音箱线未损坏且阻抗匹配。

用户手册 S-DV180 PIONEER

等邊三形內帶有箭頭的閃電符號，其目的為警告使用者，注意本產品機殼內未絕緣的「危險電壓」，避免造成觸電的危險。

注意

為避免觸電危險，請勿拆卸上下蓋（或背面板），以避免觸電或受傷，機內無任何可供維修使用的零件，若需維修服務請聯絡專業維修人員。

等邊三形內的黨嘆號，旨在提醒使用者注意本機所附帶之操作及維護等相關重要說明。

D3-4-2-1-1_A1_Zhtw

警告

本機不防水。為防止起火或觸電事故，請勿將本機置放於任何盛裝液體的容器（如花瓶或花盆）附近或將其暴露於漏水、潰水、雨中或潮濕環境中。 D3-4-2-1-3_B_ChH

警告

為防止火災，請勿將明火源（如點燃的蠟燭）放置於本機上。 D3-4-2-1-7a_A_ChH

操作環境

操作環境溫度與溼度：

+5 ℃ 至 +35 ℃ (+41 ℃ 至 +95 ℃)；小於85 %RH （勿堵塞冷餵孔）

請勿在通風不處、暴露於高溼度或陽光直射（或強烈的人造光源）的場所安裝本機。

D3-4-2-1-7c*_A1_Zhtw

注意

本機STANDBY/ON開關不完全將電源自交流電插座切斷。因電源線為本機主要電源切斷裝置，您需要將插頭拔除以切斷所有電力。因此，請確認本機安裝時電源線可輕易自交流電插座拔除以防止意外。為防止火災，當本機處於長時間未使用之情形（如假期中）時，請將主電源插頭自牆上插座拔除以切斷電源。 D3-4-2-2a_A_ChH

警告

第一次插置電源前，請仔細閱讀下列部分：

電源供給的電壓因國家或地區而異。請確認本機使用之地區的電源供給電壓符合本機後面板上所寫之電壓〔230 V 或 120 V〕要求。 D3-4-2-1-4_A_ChH

通風注意事項

安裝本機時，請確定在本機四周預留足夠的空間以利通風（頂部10 cm、背面10 cm、及兩側10 cm以上）。

警告

機殼上具有之縫隙及開口用於通風，以確保本產品之正常操作並防止過熱。為避免火災，請勿堵塞開口或用物品（如報紙、桌布、簾幕）將其覆蓋，也請勿在厚毯或床上操作本機。 D3-4-2-1-7b_B_ChH

若本機之交流電源插頭與您欲使用的交流電源插座不符，請拆下插頭並換上合適的。僅可由專業技術人員於本機的電源供給電纜上更換及安裝交流電源插頭。若在連接至交流電插座上時切斷插頭，可能導致觸電。請確認插頭於移除後已予妥善處理。

當本機處於長時間未使用之情形（如假期中）時，請將主電源插頭自牆上插頭拔除以切斷電源。D3-4-2-2-1a_A_ChH

電源線注意事項

請手持插頭部分挪動電源線。拔下插頭時勿拉拽電源線，且勿用漏手去碰電源線，因為這樣可能會導致短路或電擊。勿將本裝置、家具或其他物件壓在電源線上，或以其他方式擠壓電源線。切勿將電源線打結或和其他的線綁縛。電源線的佈線應防止被人踩在上面。電源線受損可能會導致火災，或造成人員觸電。經常檢查電源線。如果您發現電源線受損，請就近至先鋒公司授權維修中心或銷售商進行更換。

S002*_ChH

注意

本產品為第一級雷射產品，但本產品具有高於第一級之雷射二極體。為確保其安全性，請勿移動任何機蓋或嘗試接觸本機內部。

請向專業技術人員尋求協助服務。

下列注意標籤需貼於您的機組上。

位置：本機上方。

本產品只適宜一般家庭用途。如果是由於應用在其他非家庭用途(如做為商業用途而長期使用於餐廳中，或者使用於汽車或船中)而導致發生故障並需要修理，在保用期間必須承擔修理費用。 K041_ChH

感謝您購買本台先鋒產品。

請徹底閱讀本操作手冊，以便正確地操作您的產品。在您閱讀完手冊後，請妥為保管以便將來參考之用。

目錄

01 揚聲器安裝指南

家庭劇院音效設置 6

5 點 /4 點揚聲器擺設....6
3 點 /2 點揚聲器擺設 6

準備揚聲器 6

所有機型的相同準備工作 6
HTZ280DVD/HTZ280DVD-AP/HTZ282DVD/
HTZ282DVD-AP的準備工作 6
僅適用於 HTZ181DVD 機型的準備工作 ... 7

將揚聲器安裝在牆上....7

安装前 7
僅適用於安裝 HTZ180/181DVD 機型的
托架 8

揚聲器擺設之其他注意事項 8

02 接線

基本接線方式 9

03 控制與顯示

前面板 13

顯示幕 13

遥控器 14

基本播放控制 19
恢復播放及最終記憶播放 19
DVD-Video 碟片選單.... 19
VCD/超級 VCD PBC 選單....19

聆聽收音機 20

改善 FM 接收不良 20
抑制 AM 接收雜訊 20
記憶電台 20
收聽預設電台 21

聆聽其他來源 21

設置睡眠定時器 21

05 聆聽您的系統

選取聆聽模式 22
自動聆聽模式 22
以環繞聲聆聽 22
使用前置環繞聲 23
以立體聲聆聽 23
以耳機聆聽 23
調整低音及高音 23
使用 SFC 模式 23
加重低音音量 24
使用 MP3 擴展器 24
使用聲音強化器模式 24
有效聲音 （用於取得最佳聲音）……24

06 碟片播放功能

碟片掃描 25

慢動作播放....25

格進／格退播放 25

播放 JPEG 幻燈片秀 25

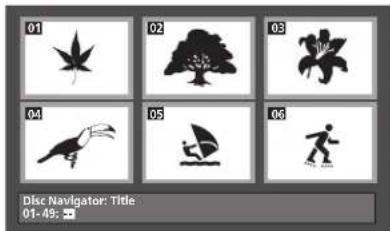

使用「碟片導向」瀏覽DVD或VCD/

超級 VCD 碟片 26

可利用「碟片導向」功能瀏覽Windows

Media™ Audio (WMA)、MP3、MPEG-4

AAC、DivX 視頻 /WMV 及 JPEG 檔案.....27

使用播放清單 27

製作播放清單 27
聆聽播放清單 28
清除播放清單上的檔案 28

循環播放碟片某個片段 28

使用重複播放功能 28
使用隨機播放功能 28
建立程序編輯清單 29
程序編輯選單中其他可用的功能....29
搜索碟片 29
切换字幕 30
切換對白語言／音頻聲道 30
放大畫面 30
切换拍摄角度 30
顯示碟片資訊 30

07 USB 播放與錄製

使用 USB 介面.....31

在 USB 裝置上錄製音樂 CD 的曲目 ..... 31

錄製所有曲目 31

錄製特定曲目 32

08 卡拉 OK 伴唱

卡拉 OK 伴唱 ..... 33

變更混聲效果....33

變更背景音樂 33

09 音頻設置及視頻調整選單

音頻設置選單 34

音頻 DRC（動態範圍控制）……34

「視頻調整」選單 34

10 「初始設置」選單

使用「初始設置」選單....35

視頻輸出設定值....35

語言設定值 36

顯示幕設定值 37

選項設定值 37

揚聲器設置....37

成人鎖定....37

關於 DivX® VOD 內容 38

揚聲器距離 39

11 其他接線

連接輔助音頻設備 40

使用色差視頻輸出連接....41

關於逐行掃描視頻 41

使用 HDMI 连接 ..... 41

切換 HDMI 音頻設置值.....41

重新設定 HDMI 連接 ..... 42

關於 HDMI 42

連接外部天線 42

用於無線享受音樂的 Bluetooth® 傳輸器...42

無線音樂播放 42

遥控器操作 43

連接選購的 Bluetooth 傳輸器 ..... 43

使用您的系統聆聽 Bluetooth 無線技術裝置的

音樂內容....44

清除配對....44

12 KURO LINK

連接 KURO LINK....45

KURO LINK 設定....45

設定 KURO LINK 模式.....45

使用同步化之前 46

同步化擴大模式 46

同步化擴大模式操作 46

取消同步化擴大模式 46

13 其他資訊

碟片／内容格式播放相容性 47

碟片相容性參照表 47

關於 DVD+R/DVD+RW 相容性.....48

關於 DivX 48

關於 WMV 49

關於 MPEG-4 AAC....49

關於 WMA 49

碟片的使用及維護 49

DVD Video 適用地區 50

安裝及保養 50

安裝提示 50

清潔讀寫頭時 50

水氣凝結問題 50

搬動系統主機 50

畫面大小及碟片格式....51

寬螢幕電視使用者 51

標準電視使用者 51

電視系統設置....51

頻率間距設置....52

調暗顯示幕亮度 52

設定按鍵鎖 (Key Lock) 52

故障排除....53

一般問題 53

DVD/CD/VCD 播放器 54

調諧器....55

USB 連接....55

HDMI 連接 ..... 55

Bluetooth 連線....56

錯誤訊息 56

重新設置系統....57

使用語言代碼清單 57

語言代碼清單....58

國家／地區代碼清單 58

規格 59

第 1 章

揚聲器安裝指南

家庭劇院音效設置

視您房間的大小及特性而定，您可以在兩種方式中選取其一來擺設您的揚聲器以使用本系統。關於揚聲器配置，請參閱「設定指南」。

5 點 /4 點揚聲器擺設

這是一種能提供最佳 5.1 聲道家庭劇院音效的標準多聲道環繞聲揚聲器設定方式。

3 點 /2 點揚聲器擺設

此種設定方式在無法進行後環繞揚聲器的擺設時，或您希望能避免在聆聽區內佈設過長的揚聲器線時，相當的實用。

準備揚聲器

所有機型的相同準備工作

安裝防滑墊

- 將小片防滑墊貼到每個揚聲器的底座上。四塊大片的防滑墊則請貼到重低音上。

使用用隨附的膠水將 3 到 4 片防滑墊貼到每個揚聲器的底座 （平坦表面）上。

HTZ280DVD/HTZ280DVD-AP/ HTZ282DVD/HTZ282DVD-AP 的準備

工作

5 點揚聲器和3 點揚聲器的擺設相同：

組裝揚聲器腳架

- 利用所附贈的螺絲將揚聲器底座安裝到支柱上。

對正支柱及底座後，請參閱「設定指南」將小螺絲鎖入各個螺絲孔內。請注意，揚聲器應朝向等腰三角形的底座的方向。

注意

• 請小心不要將螺絲鎖太緊。
• 如果太用力鎖緊螺絲，螺絲和／或螺帽的螺紋可能會損壞。使用中等尺寸的手動螺絲起了組裝。
• 請勿使用可能會對螺絲和螺帽施加過大力量的電動螺絲起了或尺寸太大的螺絲起了。
• 組裝時，確認沒有異物黏在腳架底座或高的揚聲器上。
• 如果組裝木機時，腳架底座與高揚聲器之間卡住異物，則可能無法安全地組裝本機，導致木機翻覆或摔落。
• 請勿站在高揚聲器的揚聲器腳架底座上推動或搖晃揚聲器。揚聲器可能摔落和破裂，或導致人員受傷。請注意小孩。

固定您的前置與環繞聲揚聲器

- 使用隨附的塑膠鉤固定每個前置與環繞揚聲器。

將兩個支撐鉤鎖人揚聲器後面的牆壁中。將一條粗纜線穿過鉤子和塑膠鉤來固定揚聲器（確定先測試它是否能支撐揚聲器的重量）。安裝後，確定已半半固定揚聲器。

揚聲器安裝指南

注意

• 塑膠鉤不是固定配件，而且也不應使用此鉤子直接將揚聲器掛在牆壁上。一律使用纜線保持揚聲器的穩定。
• 對於因不當組裝、安裝、安裝材料強度不足、誤用或天然災害造成的任何損失或損壞，先鋒概不擔負任何責任。
• 放置本機時，請確定已牢牢固定本機，並避免放置在可能因天然災害（例如地震）而掉落並造成人員受傷的區域。

僅適用於 HTZ181DVD 機型的準備工作

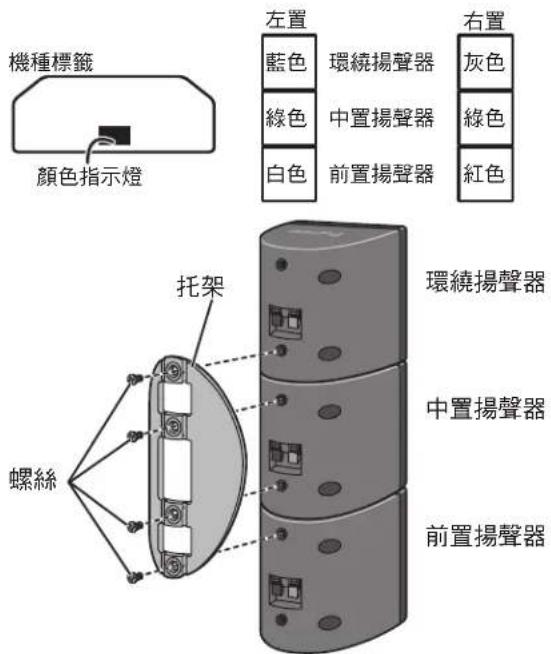

堆疊揚聲器並使用托架固定

每個揚聲器背面的機型標籤上都有協助識別的顏色標示指示。請參照顏色指示並正確安裝揚聲器。

如圖所示堆疊揚聲器。 ¹ 如以下每張圖片所示，將托架對齊各自的上側與下側螺絲孔，然後安全地固定螺絲。

4 點/3 點揚聲器配置：

2 點揚聲器配置：

注意

- 連接托架時，不可嘗試拿著揚聲器。這樣做會造成托架損壞，或如果托架和揚聲器掉落時導致它們的損壞更加嚴重。

將揚聲器安裝在牆上

HTZ180DVD 機型的環繞揚聲器有固定托架。HTZ181DVD 機型的前置、中置和環繞揚聲器有固定托架。HTZ280DVD/280DVD-AP 機型的中置和環繞揚聲器有固定孔。HTZ282DVD/HTZ282DVD-AP 機型只有中置揚聲器有固定孔。

安裝前

- 請記得揚聲器很重，同時其重量可導致螺絲鬆脫，或牆壁川材損壞難以支撐，而造成揚聲器掉落。請確定您要安裝的那面牆的強度足以支援這些揚聲器。請勿安裝在膠合板或軟質的牆壁上。

附註

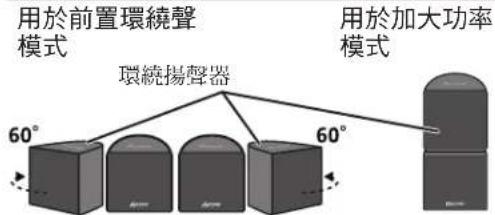

1 使用前置環繞聲模式時，請勿疊起環繞聲揚聲器，而是將它們放在前置揚聲器旁，然後朝外 60° 面向前置揚聲器以取得最佳音效。

01

揚聲器安裝指南

- 安裝螺絲未附。請使用適合牆壁的材料及可以支撐揚聲器的螺絲。

注意

• 如果您不確定牆壁的材質及強度，請洽詢專業人員的意見。
• 先鋒對於因不正確安裝所造成的意外或損壞，一概不負任何責任。

僅適用於安裝 HTZ180/181DVD 機型的托架

• 在將托架安裝到揚聲器背面時，請確實儘量將隨機附贈的螺絲上緊固定。
• 請勿將托架安裝到中置揚聲器。

揚聲器擺設之其他注意事項

• 將主要的左前置及右前置揚聲器安裝在電視機兩側同等的距離上。
• 使用 5 點揚聲器擺設時，將環繞揚聲器安裝在稍高於耳朵高度的位置以得到最佳效果。

預防事項：

• 將中置揚聲器安裝在電視機上方時，請確實用膠帶或其他適當的方法將其固定。否則，揚聲器可能會因地震等外力震動而從電視機上掉落，危及鄰近的人員或造成揚聲器損壞。
• 請確定所有裸露的揚聲器線已捲繞在一起並完全插入揚聲器端子。若有任何裸露的導線碰觸到背面板，則電源可能會因此切斷以策安全。
• 本前置、中置、環繞揚聲器均經過防磁處理。然而，需視安裝位置而定，如果揚聲器安裝太過靠近電視機畫面時，仍有可能發生色彩失真的現象。如有發生此種情形，請將電視機的電源關閉，15分鐘至30分鐘後再打開。如果問題仍然存在，請將揚聲器安裝在遠離電視機的地方。
• 重低音未經防磁處理，因此不可擺得太過靠近電視機或顯示器。磁性儲存媒體（如磁碟片及錄音帶或錄影帶等）所擺放的位置亦不應太過接近重低音。
  • 請勿將中置揚聲器 （僅適用於 HTZ180DVD 機型）、前置 （HTZ280/282DVD 機型）／環繞揚聲器 （僅 HTZ282DVD 機型）和重低音揚聲器安裝在牆上或天花板上。它們可能會掉落而使人受傷。
• 請勿將環繞揚聲器放在前置揚聲器的上面，否則掉落時可能導致人員受傷（僅適用於HTZ280DVD機型）。

接線

第 2 章

接線

基本接線方式

為了得到最好的環繞音效，請如下所示設定您的揚聲器。左前置和右前置揚聲器應該相距約1.8 m 至 2.7 m。

下圖中的揚聲器型號 HTZ180DVD。

中文

重要提示

- 在連接本系統或變更接線方式時，請確實將電源關閉並從牆壁插座拔下電源線。 完成所有接線後，請將電源線連接至牆壁插座上。

警告

- 對於錯誤組裝或安裝、牆壁安裝強度不足、安裝固定配件（或其他房屋固定配件）、使用錯誤或天然災害造成的意外事件，先鋒概不擔負任何責任。

1 組裝 AM 環型天線。

圖a圖b

圖 C

a. 將腳架折向箭頭所指方向。

b. 把環圈夾到腳架上。

c. 如果您想固定到牆上或其他表面上，請在利用螺絲先固定腳架之後，接著執行步驟 b。建議您先利用螺絲固定腳架後再來決定接收強度。

02 接線

2 連接 AM 及 FM 天線。 ¹

a. 請拉除 AM 天線金屬線上的保護外皮。連接 AM 環型天線的每股金屬線至各個 AM 天線端子上。 ²

在各個端子上，將固定片往下壓打開；然後插入金屬線，再放開、關上固定。

b. 把FM天線 ³ 插頭壓入FM天線插座的中間接腳內。

3-1 連接每只揚聲器。

- 連接金屬線至揚聲器上。

- 扭轉並扯下每條金屬線上的保護外皮。

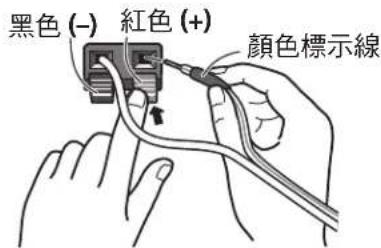

- 將顏色標示線配好標籤上的顏色指示，然後將顏色標示線插入紅色（+）端，而另一條線插入黑色（-）端。

僅適用於HTZ180DVD機種：

選擇 3 點揚聲器擺設時，請依照以下的步驟 a 到 c 來放置揚聲器。

a. 每只揚聲器的底座要對準前置揚聲器上方的圓槽裝上，如圖所示。

1·將天線放置在遠離接收器或其他連接線的位置。

- 如果使用所附天線的接收不良，則請參閱第20頁的改善FM接收不良或第42頁的連接外部人線來改善。

- 請勿將安裝隨附的環形天線以外的任何天線，或如第42頁所述的外部天線。

2．請勿讓其接觸到金屬物體並避免擺在電腦、電視機或其他電氣設備的附近。

- 如果收音機接收不良，您可以將每條天線金屬線重新插入相對的端子內或可有所改善。

- 為了能有最佳的接收條件，請勿將AM環型天線金屬線解開或將它們環繞整個環型天線。

3 欲確保最佳的接收條件，請確實將 FM 天線完全伸展開來，不可捲曲或懸掛於本機的後方。

接線

b. 固定揚聲器線。

在測定揚聲器轉動所需的鬆緊度後 （請參閱接下來之步驟），請利用所提供的凹槽來固定揚聲器線。

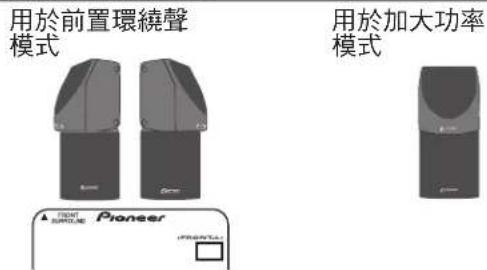

c. 將揚聲器轉向最近的牆壁，令箭頭對齊以完成最佳的「前置環繞聲」設置。

關於「前置環繞聲」模式，請轉動每個揚聲器使底座上的▼箭頭能對齊前置揚聲器上的

▲ (FRONT SURROUND) 箭頭。關於「加大

功率」模式，請將所有揚聲器朝向前面。如需有關使用「前置環繞聲」與「加大功率」模式的詳細資訊，請參閱聆聽您的系統。

注意

• 為了避免發生意外，請確定環繞揚聲器是正確固定於前置揚聲器之上。
• 論勿將揚聲器安裝到牆上或揚聲器腳架上來完成 3 點揚聲器擺設。

僅適用於HTZ181DVD機種：

a. 連接中置揚聲器時，以相同方法將 Y 接線兩端連接至兩個中置揚聲器。

至主機

選擇用托架組裝的 4 點、3 點或 2 點擺設時，請依照下列的步驟 b。

b. 完成接線時，請固定揚聲器連接線。將連接線固定在托架的溝槽中。

3-2 連接接收器上的每一個揚聲器端子。

- 連接另一端至接收器背面上有標示顏色的揚聲器端子上。確定已完全插入。

揚聲器插頭在金屬線端處的小型端子應視連接的是上或下揚聲器端子來面朝上或朝下。請確實正確地連接。

• 這些揚聲器端子均帶有危險電壓。為避免在連接或脫離揚聲器線時發生電擊危險，在觸摸任何未絕緣部分之前，請先將電源線插頭拔離。
• 請勿將隨機附贈以外的揚聲器連接至本系統上。
• 請勿將隨附的揚聲器連接至不是隨本系統一起附上的擴大器。連接至其他的擴大器上可能會導致故障或起火。
• 連接插頭後，輕拉連接線以確定連接線端牢牢連接至端子。連接不良可能造成雜訊和聲音中斷。
• 如果連接線的線路正好退出端子外，讓線路互相接觸，造成擴大器過大的額外負載。這樣可能導致擴大器停止作用，甚至可能損壞擴大器。

4 將其中一端連接至您的電視機的視頻輸入插孔。

- 請使用附贈的視頻連接線。

5 將另一端連接至接收器的視頻輸出插孔。

- 本機配備防拷技術。請勿使用影音連接線透過錄放影機將本機連接至您的電視機，否則本機的影像無法在您的電視機上正常顯示。

6 連接電源線。 ¹

- 連接電源線至接收器上的 AC 插座。連接電源線至牆壁插座。

至AC插座

附註

1·請勿使用非隨本系統所附贈的其他電源線。
- 隨機附贈的電源線除了連接本系統外，請勿做其他用途。

第 3 章

控制與顯示

前面板

1 ⏻ STANDBY/ON（第 17、32、43、50、52 以及 54 頁）

2 ▲ OPEN/CLOSE（第18、32以及53頁）

3 功能

4 ▶/II

5

6 V O L U M E + / - (第

7 碟盤 (第 18 頁)

8 遥控感應器 （第 15 頁）

9 顯示幕

10 USB 介面 （第 31 頁）

DTS 在 DTS 來源播放期間會亮起。□□PL II 在 □□Dolby Pro Logic II 解碼時亮起，□□D 在播放杜比數位音源時亮起。

色差影像輸出端子輸出逐行掃描訊號時，便會亮起。

3 SOUND (第 23 頁)

SFC 模式、音調控制（高音、低音或重低音）、MP3 擴展器模式、聲音強化器模式起動時會亮起。

4 F. S U R R. (第 23 頁)

選取「加大功率」模式／「前置環繞聲」模式時會亮起。

5 RPT 及 RPT-1（第 28 頁）

RPT 在重複播放期間會亮起。RPT-1 在重複播廣單曲期間會亮起。

6 PGM（第27以及29頁）

此燈於節目或播放清單播放期間會亮起。

7 調諧器指示燈 （第 20 頁）

收聽到廣播節目時會亮起，收聽到立體聲 FM 廣播節日時會亮起，在選取 FM 單聲道接收時會亮起。

8 R D M (第 28 頁)

此燈在隨機播放期間會亮起。

03 控制與顯示

9 kHz/MHz（第 20 頁）

為指示字元顯示幕中所顯示的頻率單位適用於 AM，MHz 適用於 FM）。

10 字元顯示幕

11 (第 21 頁)

此燈在睡眠定時啟動時會亮起。

12 ▶

此燈在播放期間會亮起。

遥控器

下圖顯示 HTZ280/282DVD-AP。

1 ⏻ STANDBY/ON（第 17、32、43、50、52 以及 54 頁）

2 功能選取按鍵 1

3 數字鍵、CLEAR、DISPLAY、SLEEP 和 DVD 控制

CLEAR

DISPLAY（第30頁）

SHIFT+SLEEP（第21頁）

SHIFT+USB REC（第 31 頁）

SHIFT+AUDIO（第30頁）

附註

1 只有 HTZ280/282DVD-AP 機型配備傳輸埠。

控制與顯示

SHIFT+SUBTITLE（第30頁）

SHIFT+ANGLE（第 30 頁）

SHIFT+ZOOM（第30頁）

4 TOP MENU（第19以及30頁）

SHIFT+SETUP（第 17、20、41、43、44、45、51、52 以及 57 頁）

AUTO/STEREO（第 22 以及 23 頁）

SURROUND（第22以及23頁）

SOUND（第23以及24頁）

MP3 EXP/V.ENH（第 24 頁）

8 播放控制（第 19 以及 25 頁）

9 TV CONTROL 按鍵

可用於控制先鋒平面電視。1

10 SHIFT

11 ▲ OPEN/CLOSE（第 18、32 以及 53 頁）

12 PLAYLIST 按鍵 （第 27 頁）

13 MIC VOL +/- (第 33 頁)

14 MENU（第 19、26 以及 30 頁）

15 RETURN

16 調諧器控制鍵

CLASS（第 21 頁）

SHIFT+T.EDIT（第20頁）

17 MUTE

18 VOLUME +/- (第 18 頁)

安裝遙控器電池

1 打開遙控器背面上的電池室蓋。

2 對照電池室內的標示（⊕，⊖）將兩顆AA/R6電池插入電池室內。

3 關上電池室蓋。

注意

電池使用不當會導致如電池液外漏及爆裂等危險發生。請遵守下列事項：

- 將電池插入電池槽時，請務必依電池槽內的指示，將電池的極性對準正極 ④ 與負極 ⑤ 極性。

- 切勿將新舊電池混用。

- 相同類型的電池可能有不同的電壓，視品牌而定。請勿混用不同品牌的電池。

- 處理廢舊電池時，請遵守政府條例或適用於貴國或地區的環境公共指令規則。

附註

1 按住數字鍵 1 超過三秒，同時按下 CLEAR。如果電視拒絕回應，請按住數字鍵 2。正確切換控制後，將 TV CONTROL ○ 朝向電視並按下它可操作到電視機的功率。

03 控制與顯示

• 為了避免電池漏液，長時間 （一個月或更久）不使用遙控器時，請取出遙控器的電池。如果漏液，請小心擦掉電池槽內的任何電池液，然後換用新電池。
• 請勿讓古本或其他物體壓在遙控器上，因為這樣可能壓住按鍵，造成電池的電量更快耗盡。
• 切勿在車內或加熱器附近等會受到陽光直射或過熱的環境中使用或存放電池。過熱的環境可能導致電池破漏、過熱、爆炸或起火。還會減少電池的使用壽命或效能。

運用遙控器

遙控器的使用範圍為距離前面板感應器的 7 m 内，而且在 30° 内。

• 如果遙控器和顯示裝置之間有障礙物，或如果遙控器未以正確角度指向顯示裝置的遙控感應器，則遙控器可能無法作用。
• 如果陽光直射或螢光燈等強制照到本機的遙控感應器上，則遙控器可能無法正常作用。
• 如果在靠近會發射紅外線的裝置，或其他裝置的紅外線遙控器的位置使用本機，則遙控器可能無法正常作用。此外，使用此遙控器可能造成其他裝置的運作異常。
• 遙控器的操作範圍變得太短時，請更換電池。

第 4 章

開始操作

設定揚聲器擺設

選擇您為您的聆聽區環境安排的揚聲器設定的揚聲器擺設。

第一次開啟系統電源時，顯示下列的揚聲器擺設設定。如果您未完成此設定即關閉系統電源下次開啟系統電源時會再次顯示相同內容。

1 按 ⏻ STANDBY/ON，然後確認顯示幕顯示WELCOME（歡迎使用）。

2 SELECT SPEAKER LAYOUT 將在顯示幕上執行約 10 秒鐘。

3 使用 ↑/↓ 選取適當的揚聲器擺設。

有兩種揚聲器擺設模式－5點揚聲器擺設和3點揚聲器擺設。

如需有關揚聲器擺設與模式說明的詳細資料，請參閱「設定指南」。

- 5 SPOT 將兩個環繞揚聲器放置在聆聽位置後面，最適用於 5.1 聲道家庭電影院的聲音。

- 4 SPOT（僅適用於 HTZ181DVD）—這是用於聆聽環繞聲的標準擺設，類似 5 點揚聲器擺設。兩個中置揚聲器分別放在右側和左則，並整齊地擺放在電視旁邊。

- 3 SPOT — 這是用於「前置環繞聲」模式的典型擺設。兩個環繞揚聲器放在聆聽位置前面。

- 2 SPOT（僅適用於 HTZ181DVD）—此配置適用於「前置環繞聲」模式，和點揚聲器擺設相同。兩個中置揚聲器分別放在右側和左則，並整齊地擺放在電視旁邊。

4 按下 ENTER 確認調整。 ¹

設置聲道音量

設置您主要聆聽位置的相對聲道音量。 ²

1 按下 SHIFT+SETUP。

2 使用 ↔ / → 以選取 SOUNDSET，然後按下 ENTER。

3 使用 ↔ / → 以選取 CH LEVEL，然後按下 ENTER。

4 使用 ←/→ 以選取 TESTTONE，然後按下 ENTER。

測試音調會按以下順序輸出 （從目前聆聽模式下啟動中的揚聲器）：

• L - 左前置揚聲器

• C 中置揚聲器

• R - 右前置揚聲器

- SR - 右環繞揚聲器

- SL - 左環繞揚聲器

- SW — 重低音 ³

附註

1 若要變更設定，請按 SHIFT+SETUP，使用 ←/→ 選取 SYS SET，然後使用 ←/→ 選取 LAYOUT 以開始設定程序。

2·此項僅在選取 DVD/CD 且停止播放時，才能使用。另請確定耳機尚未接上。

- 要調整所聆聽音效來源的整體平衡，請按下 SHIFT+SETUP，使用 ↔/→ 選取 SOUNDSET，然後按下 ENTER。使用 ↔/→ 以選取 CH LEVEL，然後按下 ENTER。使用 ↔/→ 切換聲道，再以 / 調整聲道位準。在您完成時，按下 ENTER。

3 山於重低音會產生超低階頻率，因此其音效聽起來會較實際上的音量安靜一些。

04 開始操作

5 使用 VOLUME +/- 以調整音量至適度的範圍。 ¹
6 使用 ↑/↓ 以輪流調整聲道的音量。

當坐在主要聆聽位置上，您應該會聽到來自每個揚聲器同樣音量的測試音調。聲道音量範圍為 10 dB。

7 在您完成時，按下 ENTER 以退出測試音調設置。

使用在屏顯示畫面 (OSD)

為了使用方便，本系統採用了大量圖形化的在屏顯示畫面（QSD）。

所有畫面的導覽方式基本上並無不同，請使用↑、↓、←、→變更反白項目，並按下 ENTER 完成選取。 ²

重要提示

- 整本手冊，「選取」是指使用游標按鍵反白在屏畫面中的項目，再按下 ENTER 之意。

按鍵	按鍵功能
HOME MENU	顯示/退出在屏顯示書面(OSD)。
←↑↓→	變更反白的選單項目。
ENTER	選取反白的選單項目。
RETURN	返回主選單不做任何變更。

提示

- 在 OSD 畫面下方的按鍵指南可告訴您操作畫面所需使用的按鍵。

碟片播放

播放 DVD、CD、VCD/超級 VCD、DivX 視頻 /WMV 及 WMA/MP3/MPEG-4 AAC 等碟片的基本播放控制，在此均適用。更多的功能會在第 6 章中詳細說明。

重要提示

- 在整本手冊中，「DVD」一詞指的是 DVD-Video、DVD-R 和 DVD-RW。

1 如果播放器尚未開機，請將它開機。

如果您正在播放含有影像的碟片，請同時將電視機打開並確定設置的是正確的視頻輸入。

2 按下 ▲ OPEN/CLOSE 以置入碟片。

標籤面朝上置入碟片，利用碟片導槽對準碟片（如果您置入的是雙面 DVD 碟片，置入時請將想要播放的一面朝下）。

3 按下 ▶ （播放）以開始播放。

如果您播放的是 DVD 或 VCD/超級 VCD，使會出現一選單。請參閱第 19 頁的 DVD-Video 碟片選單及 VCD 超級 VCD PBC 選單內容，以熟知導覽的方法。

若是您置入的碟片當中含有 JPEG，則會開始幻燈片秀。與其相關的更多資訊，請參閱第25頁的播放 JPEG 幻燈片秀。

- 若碟片內含 DivX 視頻/WMV 及其他媒體檔案類型 （例如 MP3），首先請從螢幕操作畫面（OSD）中選取要播放 DivX 視頻 / WMV 檔案 （DivX/WMV）或其他媒體檔案類型 （MP3/VMA/JPEG/MPEG-4 AAC）。

附註

1 音量設定為 51 或以上時，您無法選擇 TESTTONE 且聲道音量設定範圍受到限制。此外，如果任何揚聲器的聲道音量範圍設定在 + 端，則最大音量也會受到限制。
2 萤幕保護程序會在系統閒置五分鐘後出現。

開始操作

- 如果您要播放 DualDisc（DVD/CD 混合碟片），請參閱第 47 頁碟片／內容格式播放相容性。

4 音量調整。

請使用 VOLUME +/- 來控制音量。

基本播放控制

以下表格所示為遙控器上用以播放碟片的基本控制。 ¹ 您在第 6 章中可以找到其他的播放功能。

按鍵 按鍵功能

▶	開始/恢復正常播放。• 如果螢幕上顯示 RESUME(恢復)或LAST MEM(最終記憶)的字樣,則播放作業便會從恢復播放或最後記憶的位置開始 (請參閱下列恢復播放及最終記憶播放)。
■	暫停/繼續播放碟片。
■	可停止播放或取消恢復播放功能(如果螢幕上顯示 RESUME(恢復)字樣)。
◀◀	按下可開始向後快轉。
▶▶	按下可開始向前快轉。
◀◀	可跳至目前曲目或章節的開頭,以及前一個曲目/章節。
▶▶	可跳至下一個曲目或章節。
數字鍵	可用以輸入標題/章節/曲目的編號。按下 ENTER 按鍵以作出選取。• 如果碟片停止,則會從所選標題(DVD)或曲目 (CD/VCD/超級VCD)的開頭處開始播放。• 如果碟片正在播放,則會從所選標題(VR模式 DVD-R/-RW)、章節(DVD-Video)或曲目 (CD/VCD/超級VCD)的開頭處開始播放。

恢復播放及最終記憶播放

您停止播放碟片時，RESUME（恢復）字樣會出現在螢幕中，表示您可以從該點位置來恢復播放。

對於 DVD 及 VCD/超級 VCD 而言，即使退出，播放位置亦會儲存在記憶體裏。 ² 下次您置入碟片時，螢幕上即會顯示 LAST MEM（最終記憶）的字樣，同時讓您從此恢復播放。

如果您想要清除恢復播放的位置，請在螢幕上顯示RESUME（恢復）的字樣時，按下■（停止）。

DVD-Video 碟片選單

許多 DVD-Video 碟片內含您可以選取想要觀賞內容的選單。

有時，DVD-Video 選單會自動在您開始播放時顯示在螢幕上；其他碟片只會在您按下 MENU 或 TOP MENU 時才會顯示。

按鍵	按鍵功能
TOP MENU	顯示 DVD 碟片的「上層選單」此項功能會視碟片而有所不同。
MENU	可顯示 DVD 碟片選單—這會依碟片而有所不同,同時可能與「上層選單」功能相同。
←↑↓→	在畫面上四面移動游標。
ENTER	選取目前選單上的選項。
RETURN	返回前一個顯示的選單畫面。
數字鍵	可選取編有號碼的選單選項(僅適用於某些碟片)。按下 ENTER 按鍵以作出選取。

VCD/超級 VCD PBC 選單

某些 VCD/超級 VCD 具有您可從中選取想要觀賞內容的選單。這些便是 PBC （播放控制）選單。

附註

1 在您播放某些 DVD 碟片時，您會發現有些播放控制可能無法用來播放碟片中的某些部分。
2 • 「恢復播放」及「最終記憶播放」功能可能不適用某些碟片。 • 對於 DVD-Video 碟片（除 VR 模式 DVD-R/-RW 外），本機可儲存最後五片的播放位置。

開始操作

您可以直接利用數字鍵選取曲目，不用按下▶（播放）按鍵來開始播放，而無須導覽PBC 選單，便可播放整張 PBC VCD/超級 VCD。

按鍵	按鍵功能
RETURN	顯示 PBC 選單。
數字鍵	選取編有號碼的選單選項。按下 ENTER 按鍵以作出選取。
◀◀	顯示前一個選單頁(如果有的話)。
▶▶	顯示下一個選單頁(如果有的話)。

聆聽收音機

調諧器可以接收 FM 及 AM 兩種廣播，並讓您記憶喜愛收聽的電台，使您無須每次要收聽時還要手動調諧。

1 按下 TUNER 以切換調諧器，然後連續按以選取 AM 或 FM 波段。

螢幕此時會顯示波段及頻率。

2 調選需要的頻率。

這裡有三種調諧模式－手動、自動及高速：

• 手動調諧：連續按TUNE以改變所顯示的頻率。
• 自動調諧：按住 TUNE，直到所顯示的頻率開始變動為止，然後將按鍵放開。一旦找到下一個電台，調諧器即會停止動作。重複步驟以繼續搜索。
• 高速調諧：按住 TUNE，直到顯示的頻率開始快速變動為止。如有必要，可使用手動調諧功能來微調頻率。

改善 FM 接收不良

如果您正在以立體聲收聽 FM 電台，但接收卻很微弱，那麼您可以將它切換成單聲道來改善聲音的品質。

1 調選至 FM 廣播電台，然後按下 SHIFT+SETUP。
2 使用 ↔ / → 選取 TUNERSET，然後按下 ENTER。
3 使用 ↔ / → 以選取 FM MODE，然後按下 ENTER。
4 使用 ↑/↓ 以選取 FM MONO，然後按下 ENTER。

調諧器在單聲道接收模式下，單聲道指示燈（○）會亮起。

選取上述的 FM AUTO 以切換回自動立體聲模式 （收聽立體聲廣播時，立體聲指示燈）（ 會亮起）。

抑制 AM 接收雜訊

若 AM 接收情況非常不好，或正在收聽的 AM 電台太過吵雜，則請嘗試使用「雜訊抑制」功能調整至較佳的音質。

1 調諧至 AM 廣播電台，然後按下 SHIFT+SETUP。
2 使用 ↔ / → 選取 TUNERSET，然後按下 ENTER。
3 使用 ↔ / → 選取 NOISECUT，然後按下 ENTER。
4 使用 ↑/↓ 選取雜訊抑制模式，然後按下 ENTER。
選取 1 或 2 之間的效果位準。

記憶電台

此系統可以記憶最多 30 個電台，儲存在三個類別（A、B 和 C）中，每個類別可儲存 10 個電台。

1 調諧至 AM 或 FM 廣播電台。

對於 FM 波段，可視需要來選取單聲道或自動立體聲的接收方式。此項設定值會連同預設電台一併存。

2 按下 SHIFT+T.EDIT。

3 按下 CLASS 可選取三個類別的其中之一，然後使用 PRESET 按鍵選取您要的預設電台。您也可以使用數字鍵來選取預設電台。

開始操作

4 按下 ENTER。

按 ENTER 後，預設類別和編號停止閃爍，然後系統記憶電台。

收聽預設電台

您必須先儲存一些預設值才能執行此操作。

1 確定已選取 TUNER 功能。

2 按下 CLASS 以選取儲存頻道所在的類別。 重覆按下可切換 A、B 和 C 類別。

3 使用 PRESET 按鍵以選取一預設電台。

- 您也可以使用數字鍵來選取預設電台。

聆聽其他來源

可將輔助來源 （電視機、衛星接收器等）連接至本機上，透過揚聲器系統播放。與其相關的更多資訊，請參閱第 40 頁的連接輔助音頻設備。

• 要將一 USB 裝置連接至 USB 端了上，請參閱第 31 頁的 USB 翻放與錄製。
• 僅適用於 HTZ280/282DVD-AP：插入和偵測到 Bluetooth 傳輸器後，即可選擇 Bluetooth 傳輸器。與其相關的更多資訊，請參閱第 42 頁的用於無線享受音樂的 Bluetooth® 傳輸器。

1 確定外部來源 （電視機、衛星接收器等）已經開機。

2 按下 LINE 以選取來源。

3 如有必要，可開始播放來源。

設置睡眠定時器

睡眠定時器可在您睡著約一小時後將系統關機，您完全無須擔心。 ¹

- 連續按SHIFT+SLEEP以選取選項，然後按下ENTER。

選取下列選項：

- SLP ON - 約在一小時後關機。★指示燈會亮起。

- SLP OFF 取消睡眠定時器。

在選取 SLP ON後，您可以再按下SHIFT+SLEEP以確認一下剩餘的時間。每條線代表約12分鐘（剩餘時間）：

SLP ---

附註

1 顯示幕在睡眠定時設置好時會變暗。

第 5 章

聆聽您的系統

重要提示

- 本機音頻功能是否受限視音源、HDMI 音頻設置（第 41 頁）或有插入麥克風的伴唱模式（第 33 頁）而定。此時選單可能不會顯示，或改為顯示訊息 （第 56 頁）。

選取聆聽模式

您可以使用各種聆聽模式享受不同的音效，及根據您的喜好修正音場。您可以設定不同的聆聽模式，視您在第6頁的家庭劇院音效設置選擇的揚聲器擺設而定。請閱讀以下內容並進行每個設定。

• 5 點 /4 點揚聲器擺設

當您已選擇 5 點揚聲器配置時，請從環繞聲模式中選擇一個聆聽模式。請參閱下列以環繞聲聆聽。

• 3 點 /2 點揚聲器擺設

當您已選擇將環繞揚聲器放在您前面的3點揚聲器配置時，請從前置環繞聲模式中選擇一個聆聽模式。請參閱第23頁的使用前置環繞聲。

自動聆聽模式

自動聆聽模式是聆聽主要控制的各種來源最簡單的方法：自揚聲器的輸出反映出來源題材中的通道。

- 按下 AUTO/STEREO 以選取 AUTO 聆聽模式。 ¹

聆聽模式根據下表所示的來源媒體自動分配聲音。

當您將系統擺設為 5 點 /4 點揚聲器擺設時，可使用環繞聲模式。

您可以環繞聲來聆聽立體聲或多聲道來源。 ² 環繞聲來自於採用某種 Dolby Pro Logic 解碼模式的立體聲來源。

- 連續按SURROUND以選取一種聆聽模式。 ¹ 顯示幕中所出現的選取會依播放的來源類型而有所不同。

- STANDARD — 標準解碼模式（只有在來源為多聲道時，才能選擇此模式）

• MOVIE (Dolby Pro Logic II Movie) Pro Logic II 5.1 聲道環繞音效，特別適合電影來源 （可用於任何一種雙聲道來源）

附註

1 若來源為 Dolby Digital 或 DTS，則前面板顯示幕中的相對指示燈會亮起。

2 注意需將輸入來源切換至 DVD/CD 或 USB，才能進行多聲道播放。

聆聽您的系統

- MUSIC (Dolby Pro Logic II Music) 可產生 Pro Logic II 5.1 聲道環繞音效，特別適合音樂來源 （適用於雙聲道來源）

- DOLBY PL (Dolby Pro Logic) - 可產生 4.1 聲道環繞音效 （適用於雙聲道來源）

使用前置環繞聲

選取 DVD/CD 或 USB 作為輸入來源並如第 6 頁的家庭劇院音效設置中所述使用 3 點（/2 點僅適用於 HTZ181DVD 機型）揚聲器擺設時，前置環繞聲模式和加大功率模式發揮作用。

• 重複按 SURROUND 以選取前置環繞聲模式。
  • F.SURR — 可用於提供豐富的環繞音效。
• EXTRAPWR 從環繞揚聲器輸出立體聲音效（若為多聲道來源，向下混合立體音效）以獲得強大的立體聲效果。

用於 HTZ180DVD

用於 HTZ181DVD

此圖為 3 點佈局。

以立體聲聆聽

您可以在立體聲音效下聆聽任何一種來源一立體聲或多聲道。在播放多聲道來源時，所有聲道會經縮混後傳送至前置左／右揚聲器及重低音之中。

• 連續按下 AUTO/STEREO 直到顯示幕中出現 STEREO 的字樣為止。

以耳機聆聽

插入耳機時，STEREO 播放模式啟動。聆聽模式無法變更。 ¹

調整低音及高音

使用低音及高音控制可调整全面的音調。

1 按下 SOUND。
2 使用 ↔ / → 以選取 BASS/TRE，然後按下 ENTER。
3 使用 ↔ / → 以選取BASS或TREBLE。
4 使用↑/↓調整聲音，然後按下ENTER確認。

- 低音和高音的調整範圍在 -6dB 至 +6dB 之間。

使用 SFC 模式

SFC（音場控制）模式可以適用於任何的多聲道或立體聲來源，以提供各式其他的環繞聲效果。

1 按下 SOUND。
2 使用 ←/→ 以選取 SFC MODE，然後按下 ENTER。
3 按下 ↑/↓，然後按下 ENTER 以選取 SFC 音效模式。

1 在您拔下耳機時，即會恢復成先前的環繞聲設定模式。

05 聆聽您的系統

加重低音音量

本機共有二種低音模式，您可用來增強來源中的低音音量。

1 按下 SOUND。

2 使用 ↔ / → 以選取 BASSMODE，然後按下 ENTER。

3 使用↑/↓調整聲音，然後按下ENTER確認。 選取 OFF，MUSIC 或 CINEMA。

使用 MP3 擴展器

重現壓縮音樂的美聲（MP3、WMA、MPEG-4 AAC）。

- 重複按 MP3 EXP/V.ENH 選取 MP3 EXP。 ¹

使用聲音強化器模式

此模式可用於聆聽電影或對白中的台詞。

- 重複按 MP3 EXP/V.ENH 選取 VOICE E。 ²

有效聲音 （用於取得最佳聲音）

本機隨附特殊形狀的高品質揚聲器，「有效聲音」模式啟用下列針對電影和音樂的原音最佳真實體驗的先鋒獨家音頻技術而設計。

在正常情況下，開啟有效聲音模式可最佳化本機的功能。 ³

- 動態範圍壓縮

重現容易遭受環境噪音影響的細部聲音會創造出一個讓您感覺身歷其境的原音環境。

- 頻率特性修正

瞭解除了隨附的揚聲器裝置的新增功能外，針對長時間聆聽而最佳化的播放特性。

1 按下 SHIFT+SETUP 並使用 ←/→ 選取 SOUNDSET，然後按下 ENTER。

2 使用 ↔ / → 以選取 S.FIELD，然後按下 ENTER。

3 使用 ↑/↓ 以調整設定值，再按下 ENTER 確認。

- EFFECT（有效聲音）—播放特性已針對隨附揚聲器最佳化的聲音。

- DIRECT（直接聲音） 關閉有效聲音模式。

附註

1 開啟此設定時，SFC 模式關閉。
2·開啟此設定時，SFC 模式關閉。
- 不適用於 HTZ180/181DVD 機型 僅對播放多聲道來源的中置聲道有效。
3 音場不會影響耳機輸出。

第 6 章

碟片播放功能

重要提示

• 即使某些功能的實際操作會因置入的碟片種類而有些許上的差異，本章所涵蓋的許多功能仍可適用於 DVD 碟片、VCD/超級 VCD、CD、DivX 視頻 /WMV 以及 WMA/MP3/MPEG-4 AAC/JPEG 碟片。
• 有些 DVD 會限制某些功能（例如隨機或重複播放）對碟片的部分或全部的使用。這並不是故障。
• 在播放 VCD/超級VCD時，某些功能在PBC 播放期間並不適用。如果您想要使用這些功能，請使用數字鍵選取曲日來開始碟片的播放。

碟片掃描

您可以各種的速度向前或向後快速掃描碟片。1

- 播放期間，按下 ◀◀ 或 ▶▶ 以開始掃描。

連續按下以增加掃描速度 （如在屏顯示）。

- 要恢復播放，按下 ▶ （播放）按鍵。

慢動作播放

您可以四種慢動作速度來播放 DVD、VCD/超級 VCD 及 DivX 視頻 /WMV。DVD 碟片還可以反向慢動作播放。

1 播放期間，按下Ⅱ（暫停）按鍵。
2 按住 ◀/◄◄ 或 ||►/|► 按鍵，直到開始慢動作播放為止。

連續按以變更慢動作播放速度（如在屏顯示）。

- 要恢復播放，按下 ▶ （播放）按键。

格進／格退播放

您可以逐格向前或後退的方式播放 DVD 碟片。對於 VCD/超級 VCD 及 DivX 視頻 /WMV，您只可以使用格進播放。

1 播放期間，按下Ⅱ（暫停）按鍵。
2 按下 ◀/◀/或 ||▶/▶ 按鍵以後退或前進的方式一次一格播放。

- 要恢復播放，按下 ▶ （播放）按鍵。

播放 JPEG 幻燈片秀

在置入內含 JPEG 圖片的碟片後，請按下 ▶ 以開始從碟片上的第一個資料夾／圖片開始幻燈片秀。 ³ 本機會按字母順序來顯示每一個資料夾中的圖片。

- 若該裝置內含有 WMA/MP3/MPEG-4 AAC 檔案，則幻燈片秀及音頻檔案會不斷重複播放。音頻播放期間，您仍然可以使用跳過（◀◀▶）、掃描（◀◀/▶▶）及暫停（Ⅱ）等各項功能。

圖片會自動調整以盡量填滿整個螢幕畫面。

附註

1 DivX 視頻 /MMV 碟片僅適用 一種速度。

2·視碟片而定，正常的播放會在讀取到 DVD 碟片上新的章節時，自動恢復。
- 對於 PBC 模式中的 VCD/超級 VCD 以及 WMA/MP3/MPEG-4 AAC 曲目（限「掃描模式」中），到達曲目的開頭或結尾時將恢復正常播放。
3·本機將一份檔案載入的時間會隨著檔案容量愈大而增加。
- 一張碟片可包含多達 299 個資料夾及 648 個合併的資料夾與檔案。

06

碟片播放功能

幻燈片秀播放時：

按鍵	按鍵功能
||	可暫停幻燈片秀(或音頻)的播放;再按時可再度開始播放。
|◀◀	可跳至前一張圖片(或音頻檔案的音頻播放)。
▶▶|	可跳至下一張圖片(或音頻檔案的音頻播放)。
←/→/↑/↓	可暫停幻燈片秀的播放,並旋轉/翻動所顯示的圖片(按下▶(播放)按鍵可重新開始播放幻燈片秀)。
SHIFT+ZOOM	可暫停幻燈片秀的播放,並將圖片放大。再按時可切換一倍、二倍及四倍的放大倍數(按下▶(播放)按鍵可重新開始播放幻燈片秀)。
MENU	可顯示「碟片導向」畫面(請參閱以下說明)。

使用「碟片導向」瀏覽 DVD 或 VCD/超級 VCD 碟片

使用「碟片導向」可瀏覽整張 DVD 或 VCD/超級VCD碟片的內容，找到您想要播放的部分。

1 播放期間，按下 HOME MENU 並從在屏選單中選取「Disc Navigator（碟片導向）」。

Disc Navigator

2 選取檢視選項。

可以使用的選項視置入的碟片種類及是否要播放碟片而定，然而仍包含：

• Title（標題）—指 DVD-Video 碟片中的標題。
• Chapter（章節）－指 DVD-Video 碟片日前標題中的章節。
• Track（曲目）－指 VCD/超級 VCD 碟片中的曲目。
• Time（時間）－指 VCD/超級 VCD 碟片中每十分鐘一個的縮圖。
• Original: Title（標題）—指 VR 模式 DVD-R/-RW 碟片中的原始標題。

- Playlist: Title（標題）—指 VR 模式 DVD-R/-RW 碟片當中的播放清單標題。

- Original: Time（時間） 指原始內容中每十分鐘一個的縮圖。

- Playlist: Time（時間） 指播放清單中每十分鐘一個的縮圖。

整個螢幕畫面前後一次最多可接連顯示六張縮圖影像。要顯示前一組／下一組六張縮圖，按下

3 選取您要播放的縮圖影像。

您可使用 ↑/↓/←/→ 及 ENTER 選取縮圖或數字鍵。

要使用數字鍵選取時，請輸入兩位數字，然後按下 ENTER。

可利用「碟片導向」功能瀏覽 Windows Media™ Audio (WMA)、MP3、MPEG-4 AAC、DivX 視頻 /WMV 及 JPEG 檔案

使用「碟片導向」按照檔名尋找一特定的檔案或資料夾。

1 按下 HOME MENU 並從在屏顯示選單中選取「Disc Navigator（碟片導向）」。

2 使用 ↑/↓/←/→ 及 ENTER 來瀏覽。

使用 ↑/↓ 可上下移動資料夾／檔案清單。 使用 ← 以回到根資料夾。

使用 ENTER 或 → 可開啟一反白的資料夾。

- 常反白 JPEG 檔案，使有一縮圖影像顯示在螢幕右側。

3 要播放反白的曲目或 DivX 視頻 /WMV 檔案或顯示反白的 JPEG 檔案時，可按下 ENTER。

• 常已選取 WMA/MP3/MPEG-4 AAC 或 DivX 視頻 /WMV 檔案，則會自該檔案開始播放到整個資料夾結束為止。
• 當選取了 JPEG 檔案，幻燈片秀即會開始，並從所選檔案開始播放，一直到整個資料夾播放完為止。

提示

• 在聆聽 WMA/MP3/MPEG-4 AAC 的播放時，也可以同時播放 JPEG 幻燈片秀。只需選取想要聆聽的音頻檔案，再選取想要播放幻燈片秀的 JPEG 檔案即可。此時幻燈片秀及音頻檔案會同時不斷重複播放。各項播放控制僅適用於 JPEG 幻燈片秀。
• 要播放整張碟片而不是只有目前資料夾的內容，請先退出「碟片導向」，然後使用▶（播放）按鍵來開始播放。

使用播放清單

配合此項功能，您可以將含有 WMA、MP3、MPEG-4 AAC 及 JPEG 檔案的碟片，製作成三份播放清單（每份 80 個檔案）。由於本機會記住最後十張置入碟片的所有播放清單，這在您想要快速且輕鬆地整理大量的檔案時，相當有用。 ²

製作播放清單

1 在碟片停止時，按下 HOME MENU 並從螢幕功能選單上選取「Disc Navigator（碟片導向）」。

2 選取想要加到播放清單上的檔案。

若不知道怎麼做，請參閱上述可利用「碟片導向」功能瀏覽Windows Media™ Audio (WMA)、MP3、MPEG-4 AAC、DivX 視頻I WMV 及 JPEG 檔案。

3 按下 PLAYLIST 1、2 或 3。

此時檔案會加到所選取的播放清單上。

4 重複步驟 2 及 3，直到整個操作完成。

附註

1 您也可以進入最上層的「...」資料夾，然後按下 ENTER 來完成此項動作。
2 該碟片必須置入才能播放在播放清單當中的檔案

碟片播放功能

提示

- 要在沒有在屏顯示畫面的情況下加入檔案，只需在正常播放所需檔案期間按下 PLAYLIST 1、2 或 3 即可 （除在播放音頻的同時，又播放 JPEG 幻燈片秀外）。

聆聽播放清單

- 播放停止時，按下 PLAYLIST 1、2 或 3。 播放期間，前面板顯示幕中的 PGM 指示燈會起。若未設定任何播放清單，則顯示幕中會顯示 NO LIST。

- 若播放清單內含有 JPEG 及音頻兩種檔案，則會開始播放幻燈片秀及音頻檔案。

清除播放清單上的檔案

1 開始播放您的播放清單。

2 從「Disc Navigator（碟片導向）」畫面上，反白想從播放清單上清除的檔案並按下 CLEAR。

循環播放碟片某個片段

'A-B 重複」功能可讓您指定一曲日（CD、VCD/超級 VCD）或一標題（DVD）中的兩點（A 及 B），來一直不斷地循環播放。

1 播放期間，按下 HOME MENU 並選取「Play Mode（播放模式）」。

Play Mode

2 選取「A-B Repeat（A-B 重複）」。

3 在「A(Start Point)（開始點）」上按下 ENTER 以設置循環播放的開始點。

4 在「B(End Point)（結束點）」上按下 ENTER 以設置循環播放的結束點。

在按下 ENTER 後，播放作業會跳回至開始點，然後開始循環播放。

5 要恢復正常播放，請選取「Off（關）」。

使用重複播放功能

除了各種的重複播放選項外，也可以將重複播放同程序播放一起使用（請參閱第29頁的建立程序編輯清單）。

1 播放期間，按下 HOME MENU 並選取「Play Mode（播放模式）」。

2 選取「Repeat（重複）」，然後選取重複播放選項。1

如果程序播放功能啟動，可選取 Program Repeat（重複播放程式）來重複播放程序編輯清單，或選取 Repeat Off（關閉重複播放）取消重複播放。

• 播放 DVD 碟片時，可選取 Title Repeat（重複播放標題）或 Chapter Repeat（重複播放章）。
• 播放 CD 及 VCD/超級 VCD 時，可選取 Disc Repeat（重複播放單碟）或 Track Repeat（重複播放曲目）。
• 對於 DivX 視頻 /WMV 碟片，可選取 Title Repeat（重複播放標題）（或是 Repeat Off（關閉重複播放））。

使用隨機播放功能

可使用此項功能以隨意的順序來播放標題或章節（DVD-Video）或曲目（CD 和 VCD/超級 VCD）。 ²

1 播放期間，按下 HOME MENU 並選取「Play Mode（播放模式）」。

附註

1 您無法使用重複播放功能播放 WMA/MP3/MPEG-4 AAC 碟片。
2. 您可以在碟片播放或停止的同時，設置隨機播放的選項。然而，您無法將隨機播放搭配程序播放一起使用。
- 您不能使用隨機播放來播放 VR 格式 DVD-R/-RW 碟片、WMA/MP3/MPEG-4 AAC 碟片、DivX 視頻 /WMV 碟片，或在 DVD 碟片選單已顯示的情況下使用。

碟片播放功能

2 選取「Random（隨機）」，然後選取選項。

• 播放 DVD 碟片時，可選取 Random Title（隨機播放標題）或 Random Chapter（隨機播放章）。
• 播放 CD 及 VCD/超級 VCD 時，可選取 On （開）或 Off（關）以開啟或關閉隨機播放功能。

提示

- 隨機播放期間使用以下控制功能：

按鍵	按鍵功能
▶▶	隨機播放下選取一新的曲日/標題/章節。
◀◀	可返回至日前曲日/標題/章節的開頭;再按時可隨機選取其他的曲日/標題/章節。

- 隨機播放會繼續執行，直到您從隨機播放選單選項中選取了 Random Off（隨機播放關閉）為止。

建立程序編輯清單

本項功能可讓您編輯碟片上標題／章節／曲日的播放順序程序。 ¹

1 播放期間，按下 HOME MENU 並選取「Play Mode（播放模式）」。
2 選取「Program（程序編輯）」，然後從程式選項清單中選取「Create/Edit（編序創建／編輯）」。
3 使用 ↑/↓/←/→ 及 ENTER 以選取一標題、章節或曲目作為目前在節目清單中的步驟。

- 對於 DVD 碟片，您還可以增加標題或是章節。

- 對於 CD 或 VCD/超級 VCD，可選取曲目加到程序編輯清單之中。

在按下 ENTER 選取標題／章節／曲日後，編序步驟編號會自動向下移動一位。

4 請重複步驟 3 以建立一編序列表。

一份編序列表中可包含多達 24 個編序步驟。

• 您只需將您想顯示新編序步驟的位置加以反白內輸入標題／章節／曲日編號，便可插入編序步驟。
• 要刪除編序步驟，請將其反白後按下 CLEAR 即可。

5 要播放編序列表，請按下▶（播放）按鍵。

程序編輯清單會繼續存在，直到您關閉程序播放（請參閱以下說明）、刪除程序編輯清單（請參閱以下說明），退出碟片或關機為止。

提示

- 程序播放期間使用以下控制功能：

按鍵	按鍵功能
HOME MENU	可儲存程序編輯清單並退出但不播放。
▶▶I	可跳至程序編輯清單中的下一個編序步驟。

程序編輯選單中其他可用的功能

在程序編輯選單中尚有除了編序創建／編輯以外的其他選項。

• Playback Start（編序播放開始）—可開始播放儲存的程序編輯清單
• Playback Stop （編序播放停止） — 可關閉程序播放，但不會刪除程序編輯清單
• Program Delete（編序刪除）－可刪除程序編輯清單並關閉程序播放

搜索碟片

您可以按標題或章節編號，或按時間來搜索DVD碟片；CD及VCD/超級VCD可按曲目編號或時間；DivX視頻/WMV碟片則可按時間來搜索。

1 按下 HOME MENU 並選取「Play Mode（播放模式）」。

附註

1 VR 格式的 DVD-R/-RW 碟片、WMA/MP3/MPEG-4 AAC 碟片、DivX 視頻 /WMV 碟片或 DVD 碟片選單顯示時，無法使用程序播放功能。

碟片播放功能

2 選取 「Search Mode（搜索模式）」。 所呈現的搜索選項會視置人的碟片種類而定。

3 選取搜索模式。

- 碟片必須按序播放以便使用時間搜索功能。

4 使用數字鍵輸入標題、章節或曲目編號，或時間。

- 使用時間搜索時，請按照您想要恢復播放的位置來輸入日前播放標題 DVD/DivX 視頻 /WMV 或曲口（CD/VCD/超級 VCD）的分鐘數及秒數。例如，按下 4、5、0、0 即會從碟片上的第 45 分鐘位置開始播放。想要輸入 1 小時、20 分鐘又 30 秒時，可按下 8、0、3、0。

5 按下 ENTER 開始播放。

切换字幕

某些 DVD 碟片及 DivX 視頻碟片擁有一種以上語言的字幕；在碟片包裝上會清楚告訴您可以使用的字幕語言種類。您可以在播放期間來切換字幕語言。

- 連續按下 SHIFT+SUBTITLE 以選取一種字幕選項。

- 要設置字幕的喜好設定，請參閱第36頁的語言設定值。

- 更多關於 DivX 字幕的資訊，請參閱第 48 頁的顯示 DivX 字幕檔案。

切換對白語言／音頻聲道

在播放錄有兩種或更多語言對白內容，或錄有雙單聲道音效的碟片時 ² ，您可以在播放期間來切換這些功能。 ³

播放 VCD/超級 VCD 時，您可以切換立體聲、僅左聲道或僅右聲道。

- 連續按下SHIFT+AUDIO以選取一種對白語言選項。

- 要設置對白語言的喜好設定，請參閱第 36 頁的語言設定值。

放大畫面

使用放大功能，您可以在觀賞 DVD、DivX 視頻/WMV 標題或 VCD/超級 VCD，或播放 JPEG 碟片時，將畫面某個部位放大二倍或四倍。

1 播放期間，按下 SHIFT+ZOOM 以選取放大的倍數（正常、2 x 或 4 x）。

2 使用 ↑/↓/←/→ 來變更縮放區域。

您可以在播放期間自由切換放大倍數，以及放大區域。4

切換拍攝角度

某些DVD碟片錄有兩種或更多角度拍攝而成的場景－請參閱碟片包裝上的詳細說明。

在播放多角度場景時，屏幕上會出現的圖示（您也可以選取將它關閉－請參閱第37頁的顯示幕設定值）。

- 播放期間（或暫停時），按下SHIFT+ANGLE以切換角度。

顯示碟片資訊

播放期間，可將各種曲目、章節及標題的資訊顯示在屏幕上。

- 要顯示／切換／隱藏顯示的資訊，可連續按下 DISPLAY。

有限的碟片資訊亦會出現前面板的螢幕中。按下 DISPLAY 以變更所顯示的資訊。

附註

1 某些碟片僅允許您從碟片選單中來改變字幕語言。按下 TOP MENU 或 MENU 即可進入選單。
2 某些超級 VCD 錄有兩種音軌。在播放這些碟片時，您可以切換這兩種音軌，以及每個音軌獨有的聲道。
3 某些碟片僅允許您從碟片選單中來改變對白語言。按下 TOP MENU 或 MENU 即可進入選單。
4 • 由於 DVD、VCD/超級 VCD、DivX 視頻 /WMV 標題及 JPEG 圖片只有固定的解析度，因此畫質特別在放大四倍時會有失真的情形。這並不是故障。
- 如果畫面上方的導向方塊消失，可按下 SHIFT+ZOOM 再將它顯示在螢幕上。

第 7 章

USB 播放與錄製

使用 USB 介面

利用本機前面的 USB 介面就可以聆聽雙聲道音頻 ¹ 並觀看 DivX 視頻 /WMV/JPEG 檔案。按圖方式連接一 USB 大量儲存裝置 ² 。

1 開啟播放器後，按下 USB。

確定電視機已開並設定為正確的視頻輸入。

2 連接您的 USB 裝置。

USB 端子的位置就在前面板上。

3 按下 ▶ （播放）以開始播放。

若是您的 USB 裝置當中含有 JPEG，則會開始幻燈片秀。與其相關的更多資訊，請參閱第25頁的播放 JPEG 幻燈片秀。

- 確定在脫離時（或系統在待機狀態下），前面板顯示幕上顯示 USB DATA。

重要提示

若顯示幕中的 USB ERR 訊息指示燈亮起，則表示該 USB 裝置的電源需求對於本機來說太高，或該裝置不相容。請嘗試以下方法：

• 關閉播放器，然後再開啟。
• 重新在播放器關閉時將 USB 裝置接上。
• 選取其他輸入來源（如 DVD/CD），然後回頭選取 USB。
• 使用原廠專用的 AC 電源變壓器（隨裝置附贈）供應 USB 電源。

若上述方式無法解決問題，則應該是您的USB裝置不相容。

在 USB 裝置上錄製音樂 CD 的曲目

在連接至 USB 埠的 USB 上可以錄製載入本機中的音樂 CD 曲目。

錄製所有曲目

1 載入音樂 CD。

按下 ■ 停止播放。

附註

1 這包括 DivX 視頻 /WMV/WMA/MP3/MPEG-4 AAC 檔案（除含防拷內容或限制播放內容的檔案外）的播放。 2 • 相容的 USB 裝置包括屬於 FAT16/32 格式的磁碟機、可攜式快閃記憶體（特殊隨身碟）及數位音频播放器（MP3 播放器）。本機不能連接至個人電腦上進行 USB 播放。
- 先鋒概不保證所有 USB 大量儲存裝置的相容性（操作及／或匯流排電源），亦不承擔連接至本機時可能造成資料遺失的相關責任。
- 資料含量很大時，系統會需要較長的時間來讀取 USB 裝置的內容。
- 本機可能無法正確識別某些 USB 裝置
- 即使是支援的格式，仍會因內容而無法播放或顯示某些檔案。

07

USB 播放與錄製

2 按 SHIFT+USB REC 以顯示

「CD -> USB Rec (CD -> USB 轉錄)」畫面。

3 按下 ENTER 開始錄製。

開始錄製。錄製時，顯示以下所示的畫面。 ¹

錄製特定曲目

1 載入音樂 CD。

按下 ■ 停止播放。

2 按 HOME MENU，然後選擇

「CD -> USB Rec (CD -> USB 轉錄)」。

只有在停止播放音樂 CD 時，才能選擇

CD -> USB Rec (CD -> USB 轉錄)。

3 使用 //←/→ 及 ENTER 完成各項設定值。

• Individual（個別選取）—一次選取一個山日。
• Select All（選擇全部）—選取所有曲日。
• All Clear（清除全部）—清除所選取的所有曲目。

5 選擇位元率 （傳輸率）。

選擇 128 kbps、192 kbps 或 320 kbps。

6 使用 ↑/↓/←/→ 選擇「Start（開始）」，然後按 ENTER ² 。

開始錄製。

1 如果 USB 裝置沒有足夠的空間，則無法開始錄製。在這種情況中，顯示「可用 USB 空間不足」。

2·完成錄製時，在USB裝置上會自動建立一個名為「先鋒」的資料夾。所錄製的曲目儲存在此資料夾中。

• 最多可建立 99 個「先鋒」資料夾。
• 如果USB裝置包含300個或以上的資料夾，則無法進行錄製。
• 在 USB 裝置上進行錄製時，除了操作 ◎ STANDBY/ON 和 ▲ OPEN/CLOSE 按鍵與切換功能外，停止所有與 DVD 相關的主要操作。
• 睡眠定時器 ON（開啟）時，開始在 USB 裝置錄製後即將它取消開啟。

第 8 章

卡拉 OK 伴唱

卡拉 OK 伴唱

使用伴唱功能，您可以將麥克風插上後，將自己的聲音溶入背景音樂當中。 ¹ 您可以選取來自 CD、DVD、VCD 或 USB 裝置等音源的背景音樂。請調整麥克風與背景相對的音量。

如果只有使用一隻麥克風，請將它插上 MIC (MAIN) 插孔。MIC (SUB) 插孔只能在有接上 MIC (MAIN) 的情況下才能使用。

- 如果麥克風上有開關，請撥至開的位置。

2 置入有伴唱背景音樂的碟片。

您也可以利用USB裝置的曲目作為背景音樂的來源媒體。

3 調整 KARAOKE 模式設定。

- 按 SHIFT+KARAOKE 可開啟或關閉碟片（左右置聲道有人聲）的 KARAOKE 模式：KARAOKE （人聲消音）－背景音樂中的人聲有部分會消音。

OFF（預設值）—可將伴唱模式關閉。

- 按 SHIFT+AUDIO 可切換碟片（僅單聲道有人聲曲目）的音頻聲道（除資料碟片和 USB 來源外）：

Left — 僅左聲道。用於右聲道中錄製有人聲道的曲目。

Right — 僅右聲道。用於左聲道中錄製有人聲道的曲目。

STEREO — 可將伴唱模式關閉。

4 播放背景音樂。

5 調整 MIC VOL +/- 旋鈕至您想要的聲音。 ² 為避免產生惱人的回饋信號，請確定您沒有將麥克風朝向揚聲器。 ³

變更混聲效果

在麥克風混聲中加入一些效果有時可以改善整體聲音的感覺。⁴ 您可以選取三種迴音位準。

- 要在麥克風中加入效果，請按下 SHIFT+ECHO。

連續按下以切換音量 1 到音量 3 及關。

變更背景音樂

您可能需要降低或提高背景音樂的音量以配合您的聲音。 ⁵

- 按下 SHIFT+b 或 SHIFT+# 以降低或提高背景音樂的音量高低。

附註

1．這些功能只有在接上麥克風時才可使用。如果您嘗試在未接上麥克風時使用 SHIFT+KARAOKE、SHIFT+ECHO、SHIFT+b、SHIFT+# 或 MIC VOL，則螢幕會顯示 NO MIC（未接上麥克風）訊息。另請注意，在播放 DVD 的期間，當您接上麥克風時，聲音設定自動切換成 STEREO 播放，並將多聲道來源縮混成 2.1 聲道。

- 這些功能只能搭配 DVD/CD 或 USB 輸入功能使用。

2 MIC VOL 在您取下麥克風，變更功能或關閉電源時設定為 0。

3 視麥克風音量而定，碟片的聲音可能會失真。如果發生此種情形，請將音量調低。

4 插入麥克風時，無法調整 SFC 模式、音調控制（低音、高音和低音加重）、加大功率模式、前置環繞聲模式、MP3 擴展器模式或聲音強化器模式。

5 此功能與 DTS 訊號不相容。

第 9 章

音頻設置及視頻調整選單

「音頻設置」選單

「音頻設置」選單可提供調整碟片聲音的功能。

2 使用 //←/→ 及 ENTER 來選取及變更設定值。

音頻 DRC（動態範圍控制）

- 設置：High（高）、Medium（中）、Low（低）、Off（關）（預設值）

在以低音量觀賞 Dolby Digital DVD 時，很容易完全失去較靜的聲音——包括一些對白在內。將音頻 DRC（動態範圍控制）啟動可有助於突顯較輕的聲音，同時有效控制較重的聲音。

所聽到聲音的差別，視您聆聽的媒體內容而定。如果媒體內容在音量上沒有太多變化，那您便不會注意有何不同。

「視頻調整」選單

從「視頻調整」的功能畫面中，您可以調整能影響影像呈現的設定值。

1 按下 HOME MENU 並從在屏顯示畫面選取「Video Adjust（視頻調整）」。

2 使用 //←/→ 及 ENTER 來完成設定值。

• Sharpness（銳度）—可調整畫面邊緣的銳利度（Fine（精細）、Standard（標準）、Soft（柔和））
• Brightness（亮度）—可調整整體呈現的亮度（-20 至 +20）
• Contrast（對比度）—可調整亮與暗之間的對比呈現（-16至+16）
• Gamma（伽瑪） 可調整影像的「暖度」（High（高）、Medium（中）、Low（低）、Off（關））
• Hue（色調） 可調整紅／綠平衡 (Green 9（綠色 9）至 Red 9（紅色 9）)
• Chroma Level（色度等級）－可調色彩呈現的飽和度（-9 至 +9）

使用 ←/→ 來調整亮度、對比度、色調及色度等級等設定值。

3 按下 ENTER 以返回「Video Adjust（視頻調整）」功能畫面，或按下 HOME MENU 退出功能畫面。

附註

1 音頻 DRC 僅對 Dolby Digital 音頻來源能發揮效用。

第 10 章

「初始設置」選單

使用「初始設置」選單

「初始設置」選單提供音頻及視頻輸出設定值、成人鎖定，以及顯示設定值等。

如果選項呈現淡出的灰色，則表示此時無法接受變更。此種情形通常是因為碟片正在播放的緣故。請停止碟片的播放，再變更設定值。

1 按下 DVD/CD。

2 停止播放時，按下 HOME MENU 並選取「Initial Settings（初始設置）」。

3 使用 //←/→ 及 ENTER 以選取想要設定的設定值及選項。

所有設定值及選項將會在後續的內容中詳加說明。 ¹

視頻輸出設定值

設定值	選項	說明
TV Screen(電視機屏幕)(另請參閱第51頁的畫面大小及碟片格式。)	4:3 (Letter Box)	如果您使用的是傳統4:3電視機時,需設置此項。寬螢幕電影在播放時,上下兩側會有黑色條邊。
	4:3 (Pan & Scan)	如果您使用的是傳統 4:3電視機時,需設置此項。寬螢幕電影在播放時會裁掉左右兩側一部分,以利填滿整個螢幕。
	16:9 (Wide)	如果您使用的是寬螢幕電視機時,需設置此項。
	16:9 (Compressed)	如果您使用的是寬螢幕電視機時,需設置此項。播放4:3的內容時,畫面其中一側將顯示黑色條邊。2
Component Out(色差視頻輸出)(另請參閱第40頁的連接輔助音頻設備。)	Interlace(隔行掃描)	您的電視機若不適用於逐行掃描視頻時,需設置此項。
	Progressive(逐行掃描)	您的電視機如果適用於逐行掃描視頻時,需設置此項(請參閱您電視機操作手冊中的詳細說明)。再按一次 ENTER確認(或按下 RETURN取消設置)。請注意,逐行掃描視頻僅可經由色差視頻插孔輸出。

附註

1·在表中，預設值會以粗體字顯示；其他的設定值則會以斜體字顯示在螢幕上。

- 某些設定值，像是 TV Screen（電視機屏幕）、Audio Language（對白語言）及 Subtitle Language（字幕語言）可能對 DVD 碟片並不具效用。通常這些設定值亦可從 DVD 的碟片選單中來完成設置。

- HDMI Resolution（HDMI 解析度）與 HDMI Color（HDMI 色彩）設定值只有在您利用 HDMI 接頭將本播放器連接至 HDMI 相容設備時，才有必要進行設定。

2 當您經山 HDMI 連接方式，並將 HDMI 解析度設為 1920 x 1080p、1920 x 1080i 或 1280 x 720p 時，才能使用此設定。使用此設定值時，您只能使用 HDMI 連接方式。

「初始設置」選單

設定值 選項 說明
HDMI Resolution(HDMI 解析度) *(請參閱第41頁的使用HDMI 連接。)* 預設值會配合電視格式(PAL/NTSC)改變。	1920 x 1080p	如果電視機支援	1920 x 1080畫素逐行掃描,則請設定此項。
	1920 x 1080i	如果電視機支援	1920 x 1080畫素隔行掃描,則請設定此項。
	1280 x 720p	如果電視機支援	1280 x 720畫素逐行掃描,則請設定此項。
	720 x 480p (NTSC)/720 x 576p (PAL)	如果電視機支援	720 x 480 (NTSC)/720 x 576 (PAL)畫素逐行掃描,請設定此項。
	720 x 480i (NTSC)/720 x 576i (PAL)	如果電視機支援	720 x 480 (NTSC)/720 x 576 (PAL)畫素隔行掃描,請設定此項。
HDMI Color(HDMI 色彩)*(請參閱第41頁使用HDMI 連接。)* 預設值會視連接的設備改變。	Full range RGB(進階RGB)	色彩微弱時,可提供更亮麗的色彩及更深的黑色(此預設值適用於 HDMI 相容的 DVI 設備)。
	RGB	使用「進階 RGB」設定值時,若色彩太過飽滿,請設定此項。
	Component (色差)	可輸出8-bit的色差視頻格式(此預設值適用於 HDMI 相容設備)。

語言設定值

設定值 選項 說明
Audio Language(對白語言)	English (英語) 如果碟片上錄有 英語的音軌,即會播放。
	同顯示的語言 如果選取了碟片上語言,即會播放。
	其他語言 選取所顯示以外的語言 (請參閱第 57頁的語言代碼清單)。
Subtitle Language(字幕語言)	English (英語) 如果碟片上有 英語字幕,即會顯示。
	同顯示的語言 會顯示在碟片上選取的字幕語言。
	其他語言 選取所顯示以外的語言 (請參閱第 57頁的語言代碼清單)。
DVD Menu Language(DVD菜單語言)	w/Subtitle Lang.(字幕語言連動) 可能的話,DVD碟片選單會以和您所選字幕語言相同的語言顯示。
	同顯示的語言 可能的話,DVD選單會以所選的語言顯示。
	其他語言 選取所顯示以外的語言 (請參閱第 57頁的語言代碼清單)。
Subtitle Display(字幕顯示)	On (開) 字幕會按您所選的字幕語言顯示。
	Off (關) 在您播放 DVD碟片時,字幕會依預設方式保持關閉的狀態。

顯示幕設定值

設定值	選項	說明
OSD Language(在屏顯示語言)	English (英語)	在屏顯示畫面會按英語顯示。
	同顯示的語言 在屏顯示畫面會按所選的語言顯示。
Angle Indicator(角度指示燈)	On (開) 在播放	DVD 碟片上的多角度場景期間,螢幕上會顯示相機圖示。
	Off (關)	不顯示多角度指示圖示。

選項設定值

設定值	選項	說明
Parental Lock(成人鎖定)	-	請參閱下列成人鎖定。
DivX(R) VOD Display		請參閱下列關於 DivX® VOD 内容。

揚聲器設置

設定值	選項	說明
Speaker Distance(揚聲器距離)	-	可指定揚聲器與聆聽位置的距離 (請參閱第9頁的揚聲器距離)。

成人鎖定

- 預設等級：Off（關）；預設密碼：無；預設國家／地區代碼：us (2119)

為了讓您可以控制不讓您的小孩使用您的DVD播放器觀賞影片，某些 DVD-Video 碟片結合有成人鎖定的分級功能。如果您的播放器設置的等級較碟片為低，碟片便無法播放。

某些碟片也有支援國家／地區代碼功能。本機無法播放這些碟片上的某些場景，視您設置的國家／地區代碼而定。

登錄新密碼

請輸入密碼以變更成人鎖定等級或輸入國家／地區代碼。 ¹

1 選取 「Password（密碼）」。

2 使用數字鍵輸入四位數字密碼，然後按下 ENTER。

更換密碼

要更改密碼，請先確認現有密碼，內輸入新的密碼。

1 選取「Password Change（更換密碼）」，輸入現行的密碼，然後按下 ENTER。

2 輸入新密碼並按下 ENTER。

附註

1·並非所有種類的碟片都適用成人鎖定功能，而且亦無須先輸入密碼才能播放。
- 如果您忘記密碼，您會需要將播放器重置才能登記新的密碼（請參閱第 57 頁的重新設置系統）。

「初始設置」選單

設置／改變成人鎖定

1 選取 「Level Change（改變級別）」。

2 使用數字鍵輸入您的密碼，然後按下 ENTER。

3 選取新的等級並按下 ENTER。

- 連續按 ← 以鎖定在更高的層次（更多碟片需要使用密碼）；按下 → 以取消鎖定層次。您不能鎖在等級1。

設置／變更國家／地區代碼

您可以從第 58 頁的家／地區代碼清單當中找到。

1 選取「Country Code（國家代碼）」，輸入密碼，然後按下 ENTER。

2 選取國家／地區代碼，然後按下 ENTER。在此提供兩種設置的方法：

• 按字母代碼選取：使用 ↑/↓ 以變更國家/地區代碼。
• 按數字代碼選取：按下 →，然後使用數字鍵輸入四位數字的國家／地區代碼。

在退出碟片後，新的國家／地區代碼便立即生效。

關於 DivXVOD 內容

為了讓 DivX VOD（隨選視頻）的內容能在本機上播放，您必須先向您的 DivX VOD 內容供應商登錄本機的資料。您可以藉由產生一組 DivX VOD 登錄代碼，發送給您的供應商來完成登錄作業。 ¹

重要提示

• DivX VOD 內容受 DRM（數位版權管理）系統所保護。這會限制只有一些特定、已登錄的裝置才能播放。
• 如果您在本機內置入一片未經授權使用，內含 DivX VOD 內容的碟片，螢幕上即會顯示 Authorization Error（授權錯誤）的訊息，同時內容亦無法播放。

顯示您的 DivX VOD 登錄代碼

1 按下 HOME MENU 並選取「Initial Settings（初始設置）」。
2 選取「Options（選項）」，然後是「DivX (R) VOD」。

3 選取「Display」。

螢幕上顯示您的八位數字登錄代碼。

請記下代碼，因為在向您的 DivX VOD 供應商登錄時會需要用到。

播放 DivX VOD 內容

某些 DivX VOD 內容僅能作一定時間的播放。在您置入含有此種 DivX VOD 內容的碟片時，剩餘播放次數便會顯示在螢幕上，然後您便可以選取要播放碟片（因此可以用上其中一種剩餘播放次數），或停止播放。如果您置入的是含有期限已過的 DivX VOD 內容（例如，內容的剩餘播放次數是零），則螢幕上便會顯示 Rental

Expired（租期已過）的訊息。

如果您的DivX VOD內容允許不限次數的播放，那您便可以將碟片置入本機，並播放您常看的內容，螢幕上亦不會顯示任何訊息。

附註

1 重首本機（請參閱第 57 頁的重新設置系統）不致使您失去您的登錄代碼。

揚聲器距離

- 預設値：3.0m

想要從您的系統中產生最佳的環繞音效，應將相距聆聽位置兩側的揚聲器設定為同等距離。

1 按下 HOME MENU 並選取

2 選取「Speakers（揚聲器）」，然後是

4 按下 → 以變更反白揚聲器的揚聲器間距。

5 使用 ↑/↓ 變更間距。

• 在您變更左前置（L）或右前置（R）揚聲器的間距設定值時，所有其他揚聲器的間距亦會相對變更。
• 左／右前置 （R）揚聲器間距可以每 30 cm 為增加單位，從 30 cm 增至 9 m。 ¹
• 中置揚聲器（C）可以-2.1 m至0 m的距離相對於左／右前置揚聲器設置。
• 左／右環繞（SL/SR）揚聲器可以設置從可以 6.0 m 至 0 m 的距離相對於左／右前置揚聲器設置。 ²
• 重低音（SW）可以設置從可以 -2.1 m 至 0 m 的距離相對於左／右前置揚聲器設置。

6 如果您想要變更其他的揚聲器間距值，請

按下 ← 以返回揚聲器清單，或按下 ENTER 以退出揚聲器間距畫面。

附註

1 L 及 R 揚聲器均是成對的；您無法分開來設置。
2 在使用加大功率模式（第 23 頁）時，請確實設置以相同的間距。

第 11 章

其他接線

重要提示

- 在本機後面板連接或變更接線方式時，請確實將電源關閉並從牆壁插座拔下電源線。完成所有接線後，請將電源線連接至牆壁插座上。

連接輔助音頻設備

使用立體聲類比輸入可連接卡式錄音座或 MD 播放器等外部設備，經山本系統播放。

關於接線圖，請參閱上述的1。

- 連接 (LINE 1) AUDIO IN 插孔至外部播放設備的類比輸出上。

可使用 RCA 針頭型立體聲連接線來連接。

其他接線

使用色差視頻輸出連接

如果您的電視機有色差視頻輸入，您可以使用這些輸入取代標準視頻輸出以得到更好的畫質。1

關於接線圖，請參閱第 40 頁上的 2。

- 使用色差視頻連接線連接 COMPONENT VIDEO OUT 至您電視機上的色差輸入組。

關於逐行掃描視頻

相較隔行掃描視頻，逐行掃描視頻更能有效的加倍影像的掃描頻率，產生相當穩定，無跳動的影像。逐行掃描視頻僅可透過色差視頻輸出端子輸出。

本機與逐行掃描及高傳真電視機之相容性。

- 本機與逐行掃描視頻 Macro Vision System Copy Guard 相容。 ²

使用 HDMI 連接

若配備 HDMI 或 DVI（結合 HDCP）的顯示器或顯示裝置，可利用一般市面上的 HDMI 連接線將它連接至本播放器，以提供高品質的數位視頻。 ³

關於接線圖，請參閱第 40 頁上的 3。

- 使用 HDMI 連接線將本播放器的 HDMI OUT 連接端子連接至 HDMI 相容顯示器上的 HDMI 連接端子。

- 連接線接頭的箭頭應朝下精確對準播放器的接頭。

您也可以調整解析度及色彩等 HDMI 設定值。欲了解與這些設定值相關的更多資訊，請參閱第 35 頁的視頻輸出設定值。

切換 HDMI 音頻設置值

您可以選擇系統揚聲器或電視，透過 HDMI 輸出 DVD/CD 或 USB 功能的聲音 ⁴ HDMI 音頻設定為 TV 時，您無法使用本系統的多個聲音功能。

1 按下 SHIFT+SETUP。

2 使用 ↔ 以選取 HDMI SET，然後按下 ENTER。

3 使用 ↔ / → 以選取 HDMI MODE，然後按下 ENTER。

4 使用 ↑/↓ 選取想要的設定值，然後按下 ENTER。

- AMP - 從本系統輸出 DVD/CD 的聲音與 USB 功能訊號。

附註

1·色差視頻輸出可在隔行掃描及逐行掃描格式之間作切換。請參閱第35頁的視頻輸出設定值。
- 使用 HDMI 線連接播放器時，設備的影像輸出不可在 Interlace（隔行掃描）與 Progressive（逐行掃描）格式之間切換。HDMI 解析度設為 720x480i (NTSC)/720x576i(PAL) 格式時，將自動選取 Interlace（隔行掃描）格式。但在其他設定中，則是自動選取 Progressive（逐行掃描）格式。
2 消費者應注意，並非所有的高傳真電視機均能與本產品完全相容，且可能導致畫面上出現人為造成的現象。對於 525 逐行掃描畫面問題，建議使用者可將連接端子切換至「標準解析度」輸出（隔行掃描）來加以改善。如果發生電視機與本機在相容性方面的問題，請與本公司的客服中心聯繫。
3 • HDMI 連接方式僅適用於與 DVI 及 HDCP（High Bandwidth Digital Content Protection）相容的 DVI 型設備。若選取連接至 DVI 接頭，則需使用另外的轉接頭（DVI→HDMI）完成連接。然而，DVI 連接方式並不支援音頻信號。欲了解更多相關資訊，請洽當地音響經銷商。
- 視連接的設備而定，使用 DVI 連接可能導致信號傳輸不穩。
- 若改變連接至 HDMI 輸出的設備，也必須變更 HDMI 設定值以符合新的設備（請參閱第 35 頁的 視頻輸用設定值 完成此項操作）。
4 KURO LINK 設定為 ON 且平面電視在同步放化模式中時，無法切換此設定。

11 其他接線

- TV - 從電視機或平面電視機出 DVD/CD 的聲音與 USB 功能訊號。 ¹

重新設定 HDMI 連接

若出現錯誤訊息 （顯示幕屏示 HDMI ERR）或若畫面一片空白 （如在變更解析度後），則請參閱第 53 頁的故障排除指南。若仍無法解決問題，則請依下述步驟重新設定 HDMI 連接。

1 按下 SHIFT+SETUP。

2 使用 ↔ / → 以選取 INITIAL，然後按下 ENTER。

3 使用 ↔ / → 選取 HDMIINIT，然後按下 ENTER。

4 INITOK 閃爍時，按下 ENTER

系統會重新啟動且 HDMI 設定值會自動重新設回原廠預設值。欲了解與這些設定值相關的更多資訊，請參閱第 35 頁的視頻輸出設定值。

關於 HDMI

HDMI（High Definition Multimedia Interface）可支援以單一數位連接線連接DVD播放器、DTV、機上盒及其他影音設備，並同時提供視頻及音頻。HDMI的研發是為了提供能將HDCP（High Bandwidth Digital Content Protection）與DVI（Digital Visual Interface）兩項技術合而為一的規格。HDCP是用來保護由DVI相容顯示器所傳輸及接收的數位內容。

HDMI 擁有能支援標準、增強或高畫質視頻及多聲道環繞聲音效標準的能力。HDMI 的功能包括：未壓縮數位視頻、每秒可達 5 GB 頻寬（含 HDTV 信號）、單一接頭（取代數條接線及接線），以及能在影音來源及DTV 等影音設備間進行通訊等。

HDMI、HDMI 標誌及 High-Definition Multimedia Interface 均為 HDMI Licensing, LLC 的商標或註冊商標。

連接外部天線

連接外部 AM 天線時，可使用 5 m 至 6 m 乙烯基金屬線並安裝於室內或室外。保留連接的環型天線。限使用隨附的 AM 環形天線。

連接外部 FM 天線時，可使用 PAL 連接頭接上組 FM 天線。

關於接線圖，請參閱第40頁上的4。

用於無線享受音樂的Bluetooth®傳輸器

僅適用於HTZ280/282DVD-AP機型

無線音樂播放

Bluetooth 傳輸器（先鋒型號 AS-BT100）連接至本機時，可使用搭載 Bluetooth 無線技術（行動電話、數位音樂播放器等）的產品來無線聆聽音樂。此外，使用市售的支援 Bluetooth 無線技術的發射器，可以聆聽未配備 Bluetooth 無線技術的裝置上的音樂。AS-BT100 機型支援 SCMS-T 內容保護，因此在配備 SCMS-T 型 Bluetooth 無線技術的產品上也可以享受音樂。

附註

1 同樣可以使用電視機內建的揚聲器來聆聽自 DVD 或 USB 裝置輸入的音訊。HDMI 端子的音頻輸出僅僅適用於雙聲道線型 PCM。此時，聽不到來自本機揚聲器（或耳機）的任何聲音。所有其他音頻（包括 TUNER）從本機正常輸出。
2 Bluetooth 無線技術啟用裝置可能須支援 A2DP 設定。

其他接線

遥控器操作

本系統隨附的遙控器允許您播放和停止媒體，以及執行其他操作。1

連接選購的 Bluetooth傳輸器

1 將系統切換至待機狀態，然後將 Bluetooth 傳輸器連接至位於後面板的 ADAPTER PORT。

關於接線圖，請參閱第40頁上的5。

2 按下 ⏻ STANDBY/ON。
3 按 ADAPTER PORT, 然後切換到 BT AUDIO 輸入模式。 ²

在使用 Bluetooth 傳輸器開始播放 Bluetooth 無線技術內容之前，必須完成「配對」。第一次操作系統或任何時候清除配對資料時，請確定執行配對。「配對」是登錄 Bluetooth 無線技術裝置以啟用 Bluetooth 通訊的必要步驟。 ³ 如需詳細資料，另請參閱您的 Bluetooth 無線技術裝置的操作手冊。

1 按下 SHIFT+SETUP 以選取 BT SETUP，然後按下 ENTER。
2 使用 ↔ / → 以選取 PAIRING，然後按下 ENTER。
3 使用 ↑/↓，從 0000/1234/8888 中選擇要使用的 PIN 碼，然後按 ENTER。 PAIRING 閃爍。

注意

- 您可以使用任一個 0000/1234/8888 PIN 碼。Bluetooth 無線技術裝置使用除本系統使用的任何其他 PIN 碼。

4 開啟您要配對的 Bluetooth無線技術裝置，將它放在靠近系統的位置，並設定在配對模式。

附註

1 • Bluetooth 無線技術啟用裝置可能須支援 AVRCP 設定。
- 我們不保證使用遙控器可以操作 Bluetooth 無線技術啟用的裝置。
2 在 Bluetooth 傳輸器尚未插入 ADAPTER PORT 時，即使按下 ADAPTER PORT 也無法進入 BT AUDIO 輸入模式。
3 • 第一次使用 Bluetooth 無線技術裝置和 Bluetooth 傳輸器時，需要配對。
- 若要啟用 Bluetooth 通訊，您的系統和 Bluetooth 無線技術裝置都應該完成配對。

11 其他接線

5 檢查 Bluetooth無線裝置是否偵測到Bluetooth傳輸器。

常 Bluetooth 無線技術裝置偵測到 Bluetooth 傳輸器時，傳輸器的識別編號「AS-BT100」顯示在 Bluetooth 無線技術裝置清單中。 ¹

6 從 Bluetooth無線技術裝置清單中，選取 Bluetooth傳輸器，然後在步驟 3 輸入所選取的 PIN 碼 ² 。

使用您的系統聆聽 Bluetooth無線技術裝置的音樂內容

1 按 ADAPTER PORT, 然後切換到 BT AUDIO 輸入模式。

2 將 Bluetooth無線技術裝置連接至Bluetooth傳輸器。

連接 Bluetooth 無線技術裝置時：

Bluetooth 無線技術裝置名稱顯示在系統顯示幕中。 ³

未連接 Bluetooth 無線技術裝置時：

NODEVICE 顯示在系統顯示幕中。

3 開始播放儲存在 Bluetooth無線技術裝置中的音樂內容。

使用系統頂端和遙控器上的按鍵，對Bluetooth無線技術裝置進行下列操作。4

按鍵 按鍵功能

▶/II(系統)	開始正常播放和暫停/取消暫停播放。
▶(遙控器)	開始正常播放。
II(遙控器)	可暫停播放。
■(系統/遙控器)	停止播放。

按鍵 按鍵功能

(遙控器)	按下可開始向後快轉。
(遙控器)	按下可開始向前快轉。
(遙控器)	可跳至日前播放檔案的最前面位置,再跳至前一個檔案。
(遙控器)	可跳至下一個檔案。

清除配對 ⁵

1 請按 SHIFT+SETUP，選取 BT SETUP，然後按 ENTER。

2 使用 ↔ 以選取PAIR CLR，然後按下ENTER。

3 顯示 CLR OK 時，請按 ENTER。

Bluetooth ^® 字標和商標為 Bluetooth SIG, Inc. 所有，先鋒公司使用這些標誌皆需獲得授權。其他商標和商品名稱分屬其各自的擁有者所有。

附註

1 當 Bluetooth 無線技術裝置未顯示在偵測到的裝置清單中或未顯示時，則不會顯示 Bluetooth 無線技術裝置清單。在有些情況中，您可以使用配對模式來配對 Bluetooth 傳輸器和該 Bluetooth 無線技術裝置。

2 有些情況的 PIN 碼也稱為「通行碼」。

3 系統只能顯示英數字元。其他字元可能無法正確顯示。

- 視您使用的 Bluetooth 無線技術裝置而定，操作可能與此表所示有所不同。

5·中斷連接 Bluetooth 無線技術裝置即可完成清除。

- 當您在清除後重新連接 Bluetooth 無線技術裝置時，請參閱第 43 頁的配對Bluetooth 傳輸器和 Bluetooth 無線技術裝置來重複配對步驟。

第 12 章

KURO LINK

不適用於HTZ180/181DVD 機型

使用 HDMI 連接線將本機連接至 KURO LINK

相容先鋒平面電視後，您可以使用所連接平面電視的遙控器控制本機，並且讓所連接的平面電視自動切換輸入，以回應本機執行的操作。

此外，從連接的平面電視輸入語言資訊時，本機的圖形使用者介面顯示語言自動切換（僅在停止播放或圖形使用者介面的畫面未顯示，只能使用DVD/CD功能時）。

如需有關透過 HDMI 連接線可執行哪些操作的詳細資訊，請參閱平面電視的操作手冊。

• 您無法搭配不支援 KURO LINK 的設備來使用此功能。
• 我們不保證本機能搭配先鋒以外所製造的 KURO LINK 相容設備使用。

連接 KURO LINK

您可以同步操作所連接的平面電視。

確定將平面電視的音頻線連接至本機的音頻輸入插孔。

關於接線圖，請參閱第40頁上的3。

• 如果不使用高速 HDMI 連接線，KURO LINK 可能無法正常運作。
• 將平面電視直接連接至本機。中斷與其他擴大器或影音轉換器（例如HDMI開關）的直接連接會導致操作發生錯誤。

重要提示

- 在連接本系統或變更接線方式時，請確實將電源關閉並從牆壁插座拔下電源線。 完成所有接線後，請將電源線連接至牆壁插座上。

KURO LINK 設定

為了充份運用 KURO LINK 功能，您必須調整本機的設定及 KURO LINK 相容的連接設備。如需詳細資訊，請參閱每個設備的操作手冊。

設定 KURO LINK 模式

選取是否將木機的 KURO LINK 功能設定為 ON 或 OFF。您必須將它設定為 LINK ON 才能使用 KURO LINK 功能。

- 使用不支援 KURO LINK 功能的電視時，請將此設定為 LINK OFF。

1 按下 SHIFT+SETUP。

2 使用 ↔ / → 以選取 HDMI SET，然後按下 ENTER。

3 使用 ↔ 以選取 KURO LINK，然後按下 ENTER。

4 使用 ↑/↓ 以選取設定值，再按下確認。

- LINK ON — 啟用 KURO LINK 功能。

- LINK OFF - 已停用 KURO LINK。無法使用同步化操作。

使用同步化之前

一完成所有連接與設定後，您必須：

1 讓所有設備進入待機模式。

2 開啟所有設備的電源，最後才開啟平面電視的電源。

3 選擇 DVD/CD，並查看畫面上的視訊輸出顯示是否正常。

同步化擴大模式

使用 KURO LINK 相容電視的遙控器可以設定同步放大模式。有關同步放大模式的從電視的選單畫面中可以設定這些功能。

從電視的選單畫面中可以設定這些功能。如需詳細資訊，請參閱 KURO LINK 相容電視的操作手冊。

同步化擴大模式操作

使用同步放大模式時，連接至本機的 KURO LINK 相容設備如下所述同步運作。

- 使用電視的遙控器可以設定本機音量及將聲音靜音。

- 電視的電源設定為待機時，本機的電源也會設定為待機。（本機正在播放視頻DVD時，關閉電視的電源也會自動關閉本機的電源。但有些情況中，本機電源無法自動關閉，例如，常您正在聆聽CD或廣播並關閉輸出裝置時。）

ENTER 本機輸入在切換電視頻道時自動切換。

- 即使本機輸入切換至 DVD/CD 以外的功能，同步放大模式仍然有效。

在先鋒 KURO LINK 相容平面電視上也可以使用以下的操作。

- 調整本機音量或聲音靜音時，音量狀態會顯示在平面電視的畫面上。

- 在平面電視上切換 OSD 語言時，本機的語言設定也會隨著切換。

取消同步化擴大模式

- 取消同步放大模式時，如果您正在觀看電視上的電視節日，則本機電源會關閉。

- 在同步放大模式時，本機電源若關閉，同步放大模式會取消。若要重新開啟同步放大模式，請使用電視的遙控器選取同步放大模式。

- 在同步放大模式時，如果從電視選單畫面執行從電視產生聲音的操作，則會取消同步放大模式。

第 13 章

其他資訊

碟片／內容格式播放相容性

本機適合播放各種類型（媒體）及格式的碟片。可播放的碟片一般在碟片及／或碟片包裝上會有下列其中一種標誌。然而請注意有些類型的碟片，像是可燒錄式CD及DVD，可能仍屬於不可播放的格式。

更多資訊，請參閱下列碟片相容性參照表。

DVD-Video

DVD-R

DVD-RW

音頻CD

VCD

CD-R

CD-RW

FUJICOLOR CD COMPATIBLE

FUJICOLOR CD COMPATIBLE
Fujicolor CD

• 本機可播放 DVD+R/+RW 碟片。
• 是 FUJIFILM Corporation 的商標。
• DVD 是 DVD Format/Logo Licensing Corporation 的商標。
• 本機亦與 KODAK Picture CD 相容。

本播放器可支援能產生優異畫質、雙聲道MEC的超級 VCD 標準，並可支援寬屏幕畫面。

Super Video CD (超級 VCD)

關於 DualDisc 的播放

DualDisc 是一種全新、雙面的碟片，一面可容納 DVD 格式的影像、聲音等，另一面則可容納非 DVD 格式的內容，如數位音頻媒體內容。 而此種碟片容納非 DVD 音頻的一面因不符 CD-Audio 的規格，故可能會無法播放。

DualDisc 的 DVD 面可在本產品中播放。DVD-Audio 內容不能播放。

有關 DualDisc 規格的更多詳盡資訊，請洽詢碟片製造商或碟片零售商。

碟片相容性參照表

媒體	相容格式
CD-R/-RW	• CD-Audio、VCD/超級 VCD、ISO 9660 CD-ROM*,包含 MP3、WMA、MPEG-4 AAC、JPEG 或 DivX 視頻 /WMV 檔案。* 符合 ISO 9660 Level 1 或 2 之標準。CD 實體格式:Mode1、Mode2 XA Form1。與 Romeo 及 Joliet 兩種檔案系統相容。• 多區段播放:否• 未最終化碟片播放:否
DVD-R/-RW	• DVD-Video(視頻模式)、視頻錄製(VR)*、UDF Bridge DVD-ROM,包含 MP3、WMA、MPEG-4 AAC、JPEG 或 DivX 視頻 /WMV 檔案。* 編輯點可能無法完全按照編輯的方式播放;播放到編輯點時畫面可能會有短暫空白的情形。• 多重邊界播放:否• 未最終化播放:否
PC 製作碟片	• 使用 PC 錄製的碟片可能會因為用以製作碟片的軟體本身的設置而無法播放。此時,請檢查 DVD-R/-RW 或 CD-R/-RW 軟體手冊或碟片包裝上更多關於相容性的說明。• 以封包燒錄方式錄製的碟片不相容。

13 其他資訊

媒體	相容格式
音頻壓縮	MPEG-1 Audio Layer 3 (MP3)、Windows Media Audio (WMA)、MPEG-4 AAC取樣頻率:32 kHz/44.1 kHz/48 kHz位元率:任何傳輸率(建議採用128 kbps以上)VBR(可變位元率)MP3/WMA/MPEG-4 AAC播放:否WMA無失真編碼:否DRM(數位版權管理)相容性:相容(受DRM保護之音樂檔案將無法在本機上播放。)副檔名:.mp3、.wma、.m4a(需使用這些副檔名以利播放器辨識MP3/WMA/MPEG-4 AAC檔案)檔案結構(可能有所不同):一張碟片上最多可儲存299個資料夾;每個資料夾中最多可存放648資料夾及檔案(合併後)
JPEG 檔案	Baseline JPEG及EXIF 2.2*靜態影像檔案可達3072 x 2048解析度畫素*為數位相機專用之檔案格式逐行掃描JPEG相容性:否副檔名:.jpg(必須使用這些副檔名,以利本機辨識 JPEG 檔案)檔案結構(可能有所不同):張碟片上最多可儲存299個資料夾;每個資料夾中最多可存放648資料夾及檔案(合併後)

關於 DVD+R/DVD+RW 相容性

僅可播放以「視頻模式（DVD-Video 模式）」錄製並已完成封片的 DVD+R/DVD+RW。然而，有些在錄影期間所完成的編輯內容可能會無法精確地播放。

關於 DivX

DivX 是 DivX, Inc. 發明的數位音訊格式。本播放器可以播放錄製在 DVD、CD 或 USB 儲存裝置中的 DivX 視訊。

保有與 DVD-Video 相同的術語，獨特的 DivX 視頻檔案均稱作「標題」。

DivX 視頻相容性

- 播放 Div ^® 視訊 ¹

- 副檔名：.avi 及 .divx（必須使用這些副檔名，以利本機辨識 DivX 視頻檔案）。請注意，所有採用 .avi 副檔名的檔案均會辨識成 MPEG4，但所有這些檔案並非一定是 DivX 視頻檔案，亦因此不見得能在本機上播放。

顯示 DivX 字幕檔案

以下所列為 DivX 外部字幕檔案所適用的字型組。您可以藉由設定能符合字幕檔案的 Subtitle Language（字幕語言）（在第36頁的語言設定值），於螢幕上見到正確的字型組合？

小組 1：Albanian（阿爾巴尼亞語）(sq)，Basque（巴斯克語）(eu)，Catalan（嘉泰羅尼亞語）(ca)，Danish（丹麥語）(da)，Dutch（荷蘭語）(nl)，English（英語）(en)，Faroese（法羅語）(fo)，Finnish（芬蘭語）(fi)，French（法語）(fr)，German（德語）(de)，Icelandic（冰鳥語）(is)，Irish（愛爾蘭語）(ga)，Italian（義大利語）(it)，Norwegian（挪威語）(no)，Portuguese（葡萄牙語）(pt)，Rhaeto-Romanic（里托羅曼斯語）(rm)，Scottish（蘇格蘭語）(gd)，Spanish（西班牙語）(es)，Swedish（瑞典語）(sv)

附註

1 無法播放容量大於 4 GB 的 .avi 視頻檔案。

2 • 在外部字幕檔案部分，本機可支援以下的字幕格式檔案名稱（請注意，這些檔案不會在碟片導向選單中顯示）：.srt、.sub、.ssa、.smi

• 某些外部字幕檔案可能無法正確顯示或完全無法顯示。
• 影片檔案的檔名必須重複出現在外部字幕檔案檔名的開頭處。
• 同一影片檔案能夠切換的外部字幕檔案數量，最多限定為 10。

其他資訊

小組 2：Albanian（阿爾巴尼亞語）(sq)，Croatian（克羅埃西亞語）(hr)，Czech（捷克語）(cs)，Hungarian（匈牙利語）(hu)，Polish（波蘭語）(pl)，Romanian（羅馬尼亞語）(ro)，Slovak（斯洛伐克語）(sk)，Slovenian（斯洛維尼亞語）(sl)

小組 3：Bulgarian（保加利亞語）(bg)，Byelorussian（白俄羅斯語）(be)，Macedonian（馬其頓語）(mk)，Russian（俄語）(ru)，Serbian（塞爾維亞語）(sr)，Ukrainian（烏克蘭語）(uk)

小組 4：Hebrew（希伯來語）(iw)，Yiddish（意第緒語）(ji)

小組 5: Turkish (土耳其語) (tr)

DivX ^® 是DivX, Inc.的註冊商標，並獲授權使用。

關於 WMV

WMV 是 Windows Media Video 的編寫，且為 Microsoft Corporation 所研發出來的視頻壓縮技術。可使用 Windows Media Encoder 將 WMV 內容加以編碼。

• 本播放器可播放使用 Windows Media Encoder 9 Series 編碼、使用 .wmv 副檔名的 WMV9 檔案。
• 可使用720×576畫素/720×480畫素以下的大小。
• 不支援 Advanced Profile。
• 受DRM保護之視頻檔案將無法在本機上播放。
• 檔案副檔名 .wmv。
• 可使用 192 kbps 以下的位元率。

關於 MPEG-4 AAC

AAC (Advanced Audio Coding) 是 MPEG-4 AAC 標準的核心技術，主要結合 MPEG-2 AAC，是構成 MPEG-4 音頻壓縮技術的基礎。 所使用的檔案格式及副檔名需視用以進行

AAC 檔案編碼的應用程式而定。本機可播放由 iTunes ^® 所編碼，副檔名為「.m4a」的 AAC 檔案。DRM 所保護的檔案不能播放，以及由某些 iTunes ^® 版本所編碼的檔案也可能無法播放，或檔名可能無法正確顯示。

Apple 及 iTunes 均是 Apple Inc. 於美國及其他國家註冊的商標。

關於 WMA

本播放器可播放 Windows Media Audio 的内容。

WMA 是 Windows Media Audio 的縮寫，且為 Microsoft Corporation 所研發出來的音頻壓縮技術。WMA 內容可應用 Windows Media Player version 7.7.1，Windows Media Player 用于 Windows XP，或 Windows Media Player 9 Series 等軟體進行編碼。

Windows Media 是 Microsoft Corporation 的商標。

本產品採用Microsoft Corporation 開發之技術，未獲 Microsoft Licensing, Inc. 授權不得使用或散布本技術。

碟片的使用及維護

手拿碟片時

拿取碟片時，請握住其邊緣以免在碟片任何一面留下指紋、灰塵或刮痕。已經損壞或髒污的碟片會影響播放的效能。

如果碟片上留有指紋、灰塵等不潔物，請使用柔軟、乾燥的布料擦拭乾淨。

請直向輕輕由碟片中央向外擦拭。請勿以畫圓的方式擦拭碟片的表面。

如有必要，請用拭布沾上酒精，或市面所購買的 CD/DVD 清潔工具來更徹底清潔碟片。絕不使用揮發劑、稀釋劑或其他設計用來清潔黑膠唱片的清潔劑。

13 其他資訊

儲放碟片時

避免將碟片留在太冷、太濕或太熱（包括受到陽光直射）的環境中。不要將紙張或貼紙黏在碟片上，或用鉛筆、鋼珠筆或其他尖銳的書寫用具在上面書寫。這樣會損壞碟片。

碟片應避免事項

碟片係以高速在本機內旋轉。如果碟片發生爆裂、碎裂、扭曲或其他損壞情形，請勿冒險置於本機中播放 — 最終您可能會使本機損壞。

本機在設計上為僅可使用傳統、全圓的碟片。先鋒聲明：對於因使用變形的碟片所引起的所有責任，概不負責。

DVD Video 適用地區

所有的 DVD Video 碟片上均有印上地區標示，以指出該碟片於全球適用的地區。您的DVD系統亦有一地區標示（就在背面板上）。來自不相容地區的碟片將無法在本機上播放。標示ALL 的碟片可在任何的播放器上播放。

當您插入一片本播放器無法播放的碟片時，將會出現以下訊息：

Incompatible disc region number (非兼容碟片區域碼)

本公司希望您未來幾年內都能盡情的享用本系統，因此在選取安裝部位時，敬請牢記以下各點：

務必 …

√ 在通風良好的室內使用。
√ 置於平坦、水平的表面，像書桌、搁架或音響架上。

切勿 ...

X 在高溫或極濕的地點使用，包括暖爐或其他會產生高熱的設備附近。
X 置於窗檯或其他會使系統受到陽光直射的地點。
✗ 在多灰或極濕的環境中使用。
✗ 直接擺在擴大器或音響系統裡使用時會逐漸變熱的其他元件上。
X 在電視機或顯示器附近使用，因為有可能會產生干擾－特別是如果電視機有使用室內天線時。
✗ 在廚房或其他會使系統暴露在濃煙或蒸氣之中的地點。
X 在厚毛毯或地毯上使用，或覆蓋布料 — 這樣可能會妨礙系統主機的正確散熱效果。
X 置於不平穩的表面，或而積不足以支撐系統主機四腳的表面上。

清潔讀寫頭時

DVD 播放器的讀寫頭一般使用是不會弄髒的，但如因某些原因積灰或髒污時，請洽詢您所在地的先鋒授權服務中心。雖然讀取頭清潔劑一般市面上都可買得到，但本公司不建議使用以免可能造成讀取頭損壞。

水氣凝結問題

如果將本機由溫暖的室內搬到室外，或室內溫度遽然上升時，內部便可能會有水氣凝結。雖然凝結的水氣不會對本機造成損壞，但可能會使效能短時間內受到影響。請讓其有大約一小時的時間恢復至較暖熱的溫度，再行開機。

搬動系統主機

如果您有必要移動到主機，且播放器內有碟片，請先將其取出，然後按下前面板上的

○ STANDBY/ON 將系統關機。等到螢幕上的-OFF-字樣消失後，再將電源插頭拔下。 ¹ 絕不可在播放期間將主機舉起或搬動——可能會使高速旋轉下的碟片損壞。

附註

1 如在 -OFF- 字樣白螢幕上消失前便將主機插頭拔掉，可能會使系統恢復成原廠的設置。

其他資訊

畫面大小及碟片格式

DVD-Video 碟片能收錄各種的畫面比例，範例從一般為 4:3 的電視節目到畫面比例高達 7:3 的 CinemaScope 寬螢幕電影都可以。

電視機也有各種不同的畫面比例；「標準」的4:3以及寬屏幕 16:9 ² 。

寬螢幕電視使用者

如果使用寬螢幕電視，則本播放器的

TV Screen （電視機屏幕）設定應設為 16:9

(Wide) 或 16:9 (Compressed)（第35頁）。

常您使用 16:9 (Wide) 設定觀賞以4:3 格式所錄製的碟片，您可以使用電視控制功能來選取影像呈現的方式。您的電視機可能會不同的縮放及伸展功能；細節部分請參閱您電視機所附的操作手冊。

請注意，部分電影的畫面比例大於 16:9，因此即使使用寬螢幕電視觀賞，仍會以 Letter Box」樣式播放該種碟片（螢幕上下兩側出現黑色條邊）。

標準電視使用者

如果使用標準電視，則本播放器的 TV Screen （電視機屏幕）設定可依您的喜好設為

4:3 (Letter Box) 或 4:3 (Pan & Scan)（第 35 頁）。

設置成 4:3 (Letter Box) 時，寬螢幕碟片在顯示畫面時，上下都會出現黑色條邊。

設置成 4:3 (Pan & Scan) 時，寬螢幕碟片在顯示畫面時，左右邊會有截短的情形。雖然畫面看起來大些，但您看到的不是實際的整個畫面。

請注意，多數寬螢幕碟片會無視播放器的設定，因此無論設定為何，碟片皆會以「Letter Box」格式顯示。

電視系統設置

本系統的預設值為 AUTO，除非您在播放部分碟片時注意到影像有失真現象，否則請將其設置為 AUTO。如果您發現在播放某些碟片時畫面出現失真的情形，請將電視系統設置或符合您所在國家或地區的系統。不過，這樣一來可能會限制您可以觀看的碟片種類。請參閱下列對照表，以了解各種碟片所適用的設定值（AUTO、PAL 及 NTSC）。 ³

1 按下 SHIFT+SETUP。

2 使用 ↔ / → 以選取 SYS SET，然後按下 ENTER。

3 使用 ↔ / → 以選取 TV SYS，然後按下 ENTER。

電視機系統會切換如下：

- AUTO → NTSC

- NTSC → PAL

- PAL → AUTO

附註

1 許多寬螢幕碟片都會無視系統的設定值，因此不管設定值為何，碟片都會以「Letterbox」的格式顯示。
2 如果在標準 4:3 的電視機上採用 16:9 (Wide) 或 16:9 (Compressed) 的設定值，或寬螢幕電視機採用任何一種 4:3 設定值，便會導致畫面失真。
3 多數新型的 PAL 電視機系統可偵測 50 Hz (PAL)/60 Hz (NTSC)，並可自動切換垂直振幅，以消除顯示畫面中的垂直收縮現象。不過，有些情況是影像中呈現不出色彩。如果您的 PAL TV 沒有 V-Hold 控制功能，便會因為 NTSC 碟片中畫面搖見而無法觀看。如果電視機有 V-Hold 控制功能，請動手調整直到畫面停止滾動為止。部分電視機上，畫面會有垂直收縮的現象，致使螢幕上下兩側留有黑色條邊。

13 其他資訊

4 CHANGE 閃爍時，請按 ENTER。

系統將自動進入待機模式，然後再重新開啟電源。看到 POWER ON 後，您將在顯示幕上看到新的電視系統設定。 ¹

媒體類型	系統	格式	播放器設定值NTSC PAL AUTO
DVD/超級 VCD/VCD/DivX 視頻 /WMV	NTSCPAL		NTSC PAL NTSCNTSC PAL PAL
CD/MP3/WMA/MPEG-4 AAC/JPEG/無碟片	—		NTSC PAL	NTSC 或PAL

頻率間距設置

不適用於沙烏地阿拉伯、以色列、南非或其他中東國家與免稅機型

如果您發現您無法成功調選到電台，則表示頻率間距可能不適用您所在的國家／地區。

1 按下 SHIFT+SETUP。

2 使用 ⇔/→ 以選取 AM 9K/10K，然後按下 ENTER。

3 使用 ↑/↓ 以選取 AM 9K 或 AM 10K，然後按下 ENTER。

調暗顯示幕亮度

您可以調整前面板顯示幕文字的亮度。

1 按下 SHIFT+SETUP。

2 使用 ↔ / → 以選取 SYS SET，然後按下 ENTER。

3 使用 ←/→ 以選取 DIMMER，然後按下 ENTER。

這會顯示在前面板顯示幕上。

4 使用 ↑/↓ 以選取 LIGHT 或 DARK，然後按下 ENTER。

設定按鍵鎖 (Key Lock)

將按鍵鎖功能打開，即可停用前面板上的各項按鍵。

1 按下 SHIFT+SETUP。

2 使用 ↔ / → 以選取 SYS SET，然後按下 ENTER。

3 使用 ↔ / → 以選取 KEYLOCK，然後按下 ENTER。

4 使用 ↑/↓ 選取 LOCK ON 或 LOCK OFF，然後按下 ENTER。

附註

1 進行每項設定值變更之前，您必須先將本機切換成待機（按下 ◎ STANDBY/ON）。

其他資訊

故障排除

人們經常錯將不正確之操作常成系統故障或異常。如果您認為本機有任何問題，請按照以下各點進行檢查。有時問題可能是來自其他裝置。請仔細檢查其他使用中的裝置和電器設備。如果在查證過以下各點後問題還是無法改善，請就近洽詢您的先鋒授權服務中心或經銷商，前來代為維修。

- 如果本系統是因為受到靜電等外來效應致使無法正常操作，請將電源插頭從輸出插座上拔下再插回去，以回復正常的操作狀態。

一般問題

問題 解決辦法
電源沒有打開,或突然關機(啟動時可能會有一錯誤訊息顯示)。	· 重開機前請等待一分鐘。· 確定主機上的線束無鬆脫的情形。如有鬆脫,可能會造成系統自動關機。· 檢查揚聲器連接是否正確。· 確定主電源的電壓確實適用於本型機種。· 尝試降低音量。· 如果問題仍然存在,請將本機揣至最近的先鋒授權服務中心或您的經銷商處接受維修。
選取功能後,沒有聲音輸出。	· 如果您正使用線路輸入,請確定設備連接是否正確 (請參閱第0頁的連接輔助音類設備)。· 如果HDMI音訊模式設定為TV(第41頁),則不會從連接至本機的揚聲器上輸出任何聲音。· 按下遙控器上的MUTE以關閉靜音功能。· 調高音量。
沒有聲音來白環繞聲或中置揚聲器。	· 請參閱第17頁的設置聲道音量以檢查揚聲器位準。· 當選取TUNERADAPTER PORT或LINE時,您只能以立體聲聽取來源。將輸入來源切換至DVD/CD或USB產生多聲道音效。· 確定您並未選取STEREO的音效模式 (請參閱第頁的以環繞聲聆聽)。· 檢查是否接上麥克風。· 正確連接揚聲器 (請參閱第9頁的基本接線方式)。
無法操作遙控器。· 更新電池 (請參閱第15頁的安裝遙控器電池)。· 請在遙控感應器的7m、30°範圍內操作(第16頁的運用遙控器)。· 移除障礙物或從其他位置操作。· 避免前面板上的遙控感應器受到陽光直射。
麥克風的聲音聽不到。	· 您只能使用一隻麥克風並須將其插入MIC(SUB)插孔。MIC(SUB)插孔只有在另外有一隻麥克風插入MIC(MAIN)插孔的情況下才能使用。· 調整MIC VOL+/-。
麥克風打開時有回饋雜音。	· 麥克風正對著揚聲器。移開麥克風不直對著揚聲器。· 麥克風音量調太高。向下轉動麥克風音量控制鈕。
顯示幕上會顯示TRAYLOCK,同時無法退出碟盤。	· 按住前面板上的▲OPEN/CLOSE按鍵不放約八秒鐘。接著便可使用▲OPEN/CLOSE按鍵來開啟或關閉碟盤。

13 其他資訊

DVD/CD/VCD 播放器

問題 解決辦法
碟片在置入後又自動退出。	·清潔碟片並將碟片正確對準碟片導槽。·如果DVD-video碟片上的地區代碼與本機上的代碼不相符,該碟片便不能使用(請參閱第50頁的DVD Video適用地區)。在此情況下,螢幕上會出現下列訊息:Incompatible disc region number/Can't play disc(非兼容碟片區域碼/無法播放碟片)。·讓播放器內部的水氣有時間蒸發。避免在空調設備附近使用本機。
無法進行播放。·如果碟片在置入時放反,請重新將碟片標籤面朝上放入。
影像播放中止,且按鍵無法使用。	·按下□(停止)按鍵,然後按下□(播放)按鍵開始播放。·先將電源關閉,然後再使用前面板上的□STANDBY/ON按鍵將電源打開。
設定值全部消除。·電源發生中斷時,將會消除設定值。
沒有影像/沒有色彩。	·檢查連接是否正確以及插頭是否完全插入。·查閱電視機/顯示器的操作手冊,以確定設定值是否正確。·若是選取Progressive(逐行掃描)設定值卻已用色差視頻連接線來連接逐行掃描信號不相容的電視機,將完全無法看到任何畫面。使用合成或S-video端子接上電視機後,請將Component Out(色差視頻輸出)設定值變更為Interlace(隔行掃描)(請參閱第35頁的視頻輸出設定值)。
螢幕畫面拉長或比例沒變。	·TV Screen(電視機屏幕)的設定值不正確。重新設置電視機螢幕的選項,使其與您使用的電視機/顯示器相符(請參閱第5頁的視頻輸出設定值)。
當在VCR上或透過AV選取器進行錄製,便會干擾到影像的播放。	·本系統為採用防拷技術,以避免透過VR或AV選取器發生錄製或影像方面的問題。這並不是故障。
畫面在播放期間受到干擾或呈現一片漆黑。	·本播放器與Macro-Vision System防拷系統相容。有些碟片內含防拷訊號,而且此種碟片在播放時,在畫面上一些地方會出現如線條等的雜訊(視使用的電視機類型而定)。這並不是故障。·碟片對特別的播放器功能反應不同。這可能會導致畫面在功能執行當時,短時間呈現漆黑或輕微晃動的現象。這些問題便因為碟片與碟片內容之間的差異而更加突顯,但並不是本機故障所致。
DVD與CD音量有明顯差異。	·DVD與CD使用的錄製方式不同。這並不是故障。
CD-ROM碟片無法辨識。	·確定CD-ROM是使用ISO 9660的碟片格式錄製。更多關於碟片相容性的資訊,請參閱第47頁的碟片相容性參照表。
無法辨識DVD-ROM碟片。	·確定DVD-ROM是採用UDF bridge格式錄製。更多關於碟片相容性的資訊,請參閱第47頁的碟片相容性參照表。
檔案無法在碟片導向/相片瀏覽器當中顯示。	·碟片上的檔案必須以正確的副檔名命名:譬如,MP3檔案採用.mp3;WMA檔案採用.wma;MPEG-4 AAC檔案採用.m4a;JPEG採用.jpg(大寫或小寫都可以)。請參閱第47頁的碟片相容性參照表。
無法播放WMA或MPEG-4 AAC檔案。	·這些檔案為採用DRM(數位版權管理)所錄製的。這並不是故障。
無法播放WMV檔案。	·無法播放位元率超過192kbps的檔案。

其他資訊

調諧器

問題 解決辦法
收聽電台廣播時有明顯的雜音。	· 連接 AM 天線(請參閱第 9 頁的基本接線方式)並調整其方向及位置以得到最佳的接收條件。您也可以另外接一條內部或外部AM 天線(請參閱第 42 頁鏈接外部天線)。· 完全伸展開 FM 線型天線,調整至最佳接收的位置,然後固定於牆上。您也可以另外接一組外部 FM 天線 (請參閱第 42 頁鏈接外部天線)。· 關閉其他可能造成雜訊的設備或將其移走。· 調諾間距不適用您所在的國家或地區。請參閱第52 頁的頻率間距設置的說明以切換調諧間隔。
自動調諧功能無法接收到某些電台。	· 電台訊號微弱。自動調諧功能僅能偵測到訊號發射良好的無線電台。想要獲得更加靈敏的調諧條件,可接上一組室外天線。

USB 連接

問題 解決辦法
本系統無法辨識 USB 大量儲存裝置。	確定已將 USB 接頭完全插入本機內。確認記憶體格式為 FAT16 或 FAT32。不支援內建有 USB 集線器的 USB 裝置。
檔案無法在導覽器/相片瀏覽器中顯示。	檔案必須要有正確的副檔名:譬如,MP3 檔案採用 .mp3;WMA 檔案採用 .wma;MPEG-4 AAC 檔案採用 .m4a;JPEG 採用 .jpg(大寫或小寫都可以)。確定檔案許可權未受限制 (透過密碼等)。
無法播放 WMA 或MPEG-4 AAC 檔案。	這些檔案為採用 DRM(數位版權管理)所錄製的。這並不是故障。

HDMI 連接

問題 解決辦法
無 HDMI 視頻輸出。	確定在針對使用設備的設定中,已選取本播放器作為 HDMI 輸入(請參閱設備的操作手冊)。確認 HDMI 連接線已正確接上且未損壞。確認使用 HDMI 介面接上的設備已開啟且與 HDMI 相容(這些設備須與 DVI 及 HDCP(High Bandwidth Digital Content Protection)相容)。視連接的設備而定,使用 DVI 連接可能導致信號傳輸不穩。確定本播放器上的解析度與使用HDMI連接的設備一致。請參閱第 35 页轉變輸///設定值變更解析度。若變更解析度後畫面一片空白,則表示選取的解析度與您的顯示器不符。請參閱第 42 頁的重新設定HDMI 連接重新設回原廠預設值。
在變更 HDMI Color(HDMI 色彩)設定值後,顯示器的色彩出現問題(第 36 頁)。	視連接的設備而定,有些 HDMI Color(HDMI 色彩)設定值可能造成畫面無法正確顯示。此時,請視狀況使用電視機的視頻輸入設定值選取RGB。或者可恢復先前的 HDMI Color(HDMI 色彩)設定值。

13 其他資訊

問題	解決辦法
沒有影像或聲音。	·如果問題仍然存在,在將您的HDMI設備直接連接至顯示器時,請參閱設備或顯示器的操作手冊,或洽詢製造商以尋求協助。
無HDMI音頻輸出。	·請參閱第41頁的切換HDMI音頻設置值,確定已選取TV。
KURO LINK不作用。	·確認是否已牢牢連接HDMI連接線。·確定本機的KURO LINK模式已設定為LINK ON(第45頁)。·檢查所連接設備是否支援KURO LINK。如需詳細資訊,請參閱您的平面電視的操作手冊。·如果同時連接SCART連接線和HDMI連接線,則KURO LINK可能無法正常作用。同時連接SCART和HDMI連接線時,請將KURO LINK模式設定為LINK OFF。
您的電視機自動切換輸入。	·連接電視機自動切換輸入以回應本機開機播放DVD或顯示圖形使用者介面畫面(例如碟片導向)等。如果您不要您的電視機以這種方式切換輸入,請將本機的URO LINK模式設定為LINK OFF(第45頁)。

Bluetooth連線

問題

解決辦法

無法連接或操作Bluetooth 無線技術裝置。來自Bluetooth 無線技術裝置的聲音未發出,或聲音中斷。

· 檢查靠近本機的位置是否沒有任何發射2.4 GHz 頻段電池波的物體(微波爐、無線LAN 裝置或Bluetooth 無線技術設備)。如果有這類物體靠近本機,請將本機放在遠離它的位置。或者,請停止使用發出電磁波的物體。· 檢查Bluetooth無線裝置是否沒有離本機太遠,而且Bluetooth無線技術裝置與本機之間是否沒有任何障礙物。將Bluetooth無線技術裝置和本機放置在彼此不超過10 m 的距離內,而且中間不可以有任何障礙物。· 檢查Bluetooth傳輸器與本機的 ADAPTER PORT 是否正確連接。· Bluetooth無線技術裝置無法設定為支援Bluetooth無線技術的通訊模式。檢查Bluetooth無線技術裝置的設定。· 檢查配對是否正確。配對設定已自本機或Bluetooth無線技術裝置中被刪除。重設配對。· 檢查設定是否正確。使用支援A2DP設定和AVRCP設定的Bluetooth無線技術裝置。

錯誤訊息

訊息	說明
EXTRAPWR	·使用加大功率模式時,無法調整SFC 模式、音調控制(低音、高音和低音加重)、MP3 擴展器模式、聲音強化器模式。
CANNOT	·由於未選擇 DVD/CD 或 USB,或在已按下 SHIFT+KARAOKE、SHIFT+ECHO、SHIFT+b 或 SHIFT+# 時禁止操作。·在未選取 DVD/CD 和按下 SHIFT+USB REC 時顯示。
TRAYLOCK	·碟盤鎖啟動。請參閱第 53 頁的故障排除的一般問題。

其他資訊

訊息	說明
STEREO	·在TUNER、LINE或ADAPTER PORT輸入模式中按下SURROUND或AUTO/STEREO時,顯示 STEREO。
KEYLOCK	·按鍵鎖啟用。請參閱第52頁的設定按鍵鎖(Key Lock)。
USB ERR	·如需更多與此相關的資訊,請參閱第31頁的使用USB介面的重要提示。
HDMI ERR	·請參閱上述HDMI連接的故障排除提示。若仍有問題,則請參閱第42頁的重新設定HDMI連接。
EEP ERR	·維修事宜請洽詢您的先鋒授權服務中心或您的經銷商。
EXIT	·輸入禁止的訊號或在顯示選單畫面時接上麥克風即會顯示,然後畫面會返回正常畫面。
NO MIC	·在未插入麥克風時,按SHIFT+KARAOKE、SHIFT+ECHO、SHIFT+b、SHIFT+#或MIC VOL+/-即會顯示。
OC ERR 1OC ERR 2	·檢查揚聲器連接線是否短路。如果持續顯示錯誤訊息,請洽詢您的先鋒授權服務中心或您的經銷商進行維修。
OVER TEMP	·嘗試降低音量。如果拔下和插入電源線無法修正此問題,表示本機可能已損壞。在此情況中,請洽詢先鋒授權服務中心或離您最新的經銷商。
BT ERR	·Bluetooth傳輸器的消耗功率太高,以致於無法供應電源。重新連接Bluetooth傳輸器。
TV AUDIO	如果聆聽模式在設定供電視使用的HDMI音訊模式時變更,則顯示燈會亮起兩秒。
KARAOKE	·插上麥克風時,在您按下SURROUND、SOUND、AUTO/STEREO或MP3 EXP/V.ENH時顯示。
PHONESIN	·插上耳機時,在您按下SURROUND、SOUND、AUTO/STEREO或MP3 EXP/V.ENH時顯示。

重新設置系統

請運用此程序將所有的系統設定值回復成原廠的預設值。

1 系統開機後，按下 SHIFT+SETUP。

2 使用 ←/→ 選取 INITIAL，然後按下 ENTER。

3 使用 ←/→ 選取 ALL INIT，然後按 ENTER。

- 顯示 INIT OK。

4 INITOK 閃爍時， ¹ 按下 ENTER

使用語言代碼清單

有些語言選項（請參閱第 36 頁論言設定值） 能讓您從下列語言代碼清單的 136 種語言當中設定個人喜好的語言。

1 選取 「Other Language（其他語言）」。

2 使用 ←/→ 以選取字母代碼或是數字代碼。

3 使用 ↑/↓ 以選取字母代碼或是數字代碼。

請參閱下列語言代碼清單，列有完整語言種類及代碼的清單。

附註

1 請勿因為系統電源自動開啟，就隨意亂使用本機或拉扯電源線。

13 其他資訊

語言代碼清單
語言 （語言字母代碼）、語言代碼

Japanese (ja), 1001	Estonian (et), 0520	Lingala (ln), 1214	Slovak (sk), 1911
English (en), 0514	Basque (eu), 0521	Laothian (lo), 1215	Slovenian (sl), 1912
French (fr), 0618	Persian (fa), 0601	Lithuanian (lt), 1220	Samoan (sm), 1913
German (de), 0405	Finnish (fi), 0609	Latvian (lv), 1222	Shona (sn), 1914
Italian (it), 0920	Fiji (fj), 0610	Malagasy (mg), 1307	Somali (so), 1915
Spanish (es), 0519	Faroese (fo), 0615	Maori (mi), 1309	Albanian (sq) · 1917
Dutch (nl), 1412	Frisian (fy), 0625	Macedonian (mk), 1311	Serbian (sr), 1918
Russian (ru), 1821	Irish (ga), 0701	Malayalam (ml), 1312	Siswati (ss), 1919
Chinese (zh), 2608	Scots-Gaelic (gd), 0704	Mongolian (mn), 1314	Sesotho (st), 1920
Korean (ko), 1115	Galician (gl), 0712	Moldavian (mo), 1315	Sundanese (su), 1921
Greek (el), 0512	Guarani (gn), 0714	Marathi (mr), 1318	Swedish (sv), 1922
Afar (aa), 0101	Gujarati (gu), 0721	Malay (ms), 1319	Swahili (sw), 1923
Abkhazian (ab), 0102	Hausa (ha), 0801	Maltese (mt), 1320	Tamil (ta), 2001
Afrikaans (af), 0106	Hindi (hi), 0809	Burmese (my), 1325	Telugu (te), 2005
Amharic (am), 0113	Croatian (hr), 0818	Nauru (na), 1401	Tajik (tg), 2007
Arabic (ar), 0118	Hungarian (hu), 0821	Nepali (ne), 1405	Thai (th), 2008
Assamese (as), 0119	Armenian (hy), 0825	Norwegian (no), 1415	Tigrinya (ti), 2009
Aymara (ay), 0125	Interlingua (ia), 0901	Occitan (oc), 1503	Turkmen (tk), 2011
Azerbaijani (az), 0126	Interlingue (ie), 0905	Oromo (om), 1513	Tagalog (tl), 2012
Bashkir (ba), 0201	Inupiak (ik), 0911	Oriya (or), 1518	Setswana (tn), 2014
Byelorussian (be), 0205	Indonesian (in), 0914	Panjabi (pa), 1601	Tonga (to), 2015
Bulgarian (bg) · 0207	Icelandic (is), 0919	Polish (pl), 1612	Turkish (tr), 2018
Bihari (bh), 0208	Hebrew (iw) · 0923	Pashto, Pushto (ps), 1619	Tsonga (ts), 2019
Bislama (bi), 0209	Yiddish (ji), 1009	Portuguese (pt), 1620	Tatar (tt), 2020
Bengali (bn), 0214	Javanese (jw), 1023	Quechua (qu), 1721	Twi (tw), 2023
Tibetan (bo), 0215	Georgian (ka), 1101	Rhaeto-Romance (rm), 1813	Ukrainian (uk), 2111
Breton (br), 0218	Kazakh (kk), 1111	Kirundi (rn), 1814	Urdu (ur), 2118
Catalan (ca), 0301	Greenlandic (kl), 1112	Romanian (ro), 1815	Uzbek (uz), 2126
Corsican (co), 0315	Cambodian (km), 1113	Kinyarwanda (rw), 1823	Vietnamese (vi), 2209
Czech (cs), 0319	Kannada (kn), 1114	Sanskrit (sa), 1901	Volapük (vo), 2215
Welsh (cy), 0325	Kashmiri (ks), 1119	Sindhi (sd), 1904	Wolof (wo), 2315
Danish (da), 0401	Kurdish (ku), 1121	Sangho (sg), 1907	Xhosa (xh), 2408
Bhutani (dz), 0426	Kirghiz (ky), 1125	Serbo-Croatian (sh), 1908	Yoruba (yo), 2515
Esperanto (eo), 0515	Latin (la), 1201	Sinhalese (si), 1909	Zulu (zu), 2621

國家／地區代碼清單
國家／地區、國家／地區代碼、國家／地區字母代碼

阿根廷,0118,ar	香港,0811,hk	菲律賓,1608,ph
澳洲,0121,au	印度,0914,in	葡萄牙,1620,pt
奥地利,0120,at	印尼,0904,id	俄國(俄羅斯聯邦),1821,ru
比利時,0205,be	義大利,0920,it	新加坡,1907,sg
巴西,0218,br	日本,1016,jp	西班牙,0519,es
加拿大,0301,ca	韓國,1118,kr	瑞士,0308,ch
智利,0312,cl	馬來西亞,1325,my	瑞典,1905,se
中國,0314,cn	墨西哥,1324,m x	台灣,2023,tw
丹麥,0411,dk	荷蘭,1412,nl	泰國,2008,th
芬蘭,0609,fi	紐西蘭,1426,nz	英國,0702,gb
法國,0618,fr	挪威,1415,no	美國,2119,us
德國,0405,de	巴基斯坦,1611,pk

其他資訊

規格

- 擴大器部分

RMS 功率輸出：

前置、中置、環繞聲……每個聲道 60 W (1 kHz, 10 % T.H.D., 4 Ω)

重低音 ... 60 W (100 Hz, 10 % T.H.D., 4 Ω)

- 碟片部分

類型 ....DVD 系統，VCD/超級 VCD 系統及碟片數位音響系統

- FM 調諧器部分

頻率範圍 87.5 MHz 至 108 MHz 天線 75 Ω，不平衡式

- AM 調諧器部分

頻率範圍：

沙烏地阿拉伯、以色列、南非、其他中東國家與

免税機型 531 kHz 到 1602 kHz

其他機種

採用 9 kHz 間距 . . . 531 kHz 至 1602 kHz

採用 10 kHz 問距...530 kHz 至 1700 kHz

天線 .... 環型天線

- 其他

電源需求：

新加坡、印尼、香港、馬來西亞、菲律賓機種 …… AC 220 V 至 240 V，50 Hz/60 Hz

其他機種

..... AC 110 V 至 240 V, 50 Hz/60 Hz

消耗功率 55 W

待機消耗功率

用於HTZ180/181DVD 0.48 W

其他

KURO LINK ON. 0.73 W

KURO LINK OFF 0.48 W

尺寸

... 420 mm (宽) x 62 mm (高) x 331 mm (深)

重量 2.8 kg

- 配件 (DVD/CD 接收器)

遥控器 1

頻率範圍 .....90 Hz 至 20 kHz

最大輸入功率 60 W

尺寸

... 105 mm (宽) x 115 mm (高) x 114 mm (深)

重量 0.6 kg

- 中置揚聲器

外箱 .... 封閉式書架型 （防磁）

系統 7.7 cm 1-way 系統

揚聲器....7.7 cm 圓錐體型

阻抗 4Ω

頻率範圍 .90 Hz 至 20 kHz

最大输入功率 60 W

尺寸

... 115 mm (宽) x 105 mm (高) x 114 mm (深)

重量 0.6 kg

- 環繞揚聲器

外箱 .... 封闭式書架型 （防磁）

系統 7.7 cm 1-way 系統

揚聲器....7.7 cm 圓錐體型

阻抗 4Ω

频率範圍 .98 Hz 至 20 kHz

最大输入功率 60 W

尺寸

... 105 mm (宽) x 118 mm (高) x 114 mm (深)

重量 0.6 kg

- 重低音

外箱 低音反射落地型

系統 16 cm 1-way 系統

揚聲器.... 16 cm 圓錐體型

阻抗 4Ω

頻率範圍 28 Hz 至 1 kHz

最大輸入功率 60 W

尺寸

... 190 mm (寬) × 360 mm (高) × 317 mm (深)

重量 3.8 kg

- 配件

小型防滑垫....12

其他資訊

大型防滑垫 4

固定托架 4

螺絲 （用於固定托架） 4

S-DV585 揚聲器系統

- 前置／環繞揚聲器

外箱.... 封閉式書架型 （防磁）

系統....6.6 cm 1-way 系統

揚聲器 6.6 cm 圓錐體型

阻抗.... 4Ω

頻率範圍 82 Hz 至 20 kHz

最大輸入功率 100 W

揚聲器： 低音....7.7 cm 圓錐體型 高音....2.6 cm 半圓型

阻抗....4Ω

頻率範圍 62 Hz 至 20 kHz

最大輸入功率 60 W

系統....7.7 cm 1-way 系統

揚聲器 7.7 cm 圓錐體型

阻抗....4Ω

頻率範圍 72 Hz 至 20 kHz

最大輸入功率 60 W

系統....7.7 cm 1-way 系統

揚聲器 7.7 cm 圓錐體型

阻抗.... 4Ω

頻率範圍 84 Hz 至 20 kHz

最大輸入功率 100 W

尺寸 .... 100 mm (寬) x 100 mm (高) x 100 mm (深)

重量.... 0.5 kg

其他資訊

- 配件

揚聲器連接線....5

小型防滑垫 8

大型防滑垫 8

揚聲器基座 2

螺絲 （用於底座）……6

S-DV282T 揚聲器系統

- 前置／環繞揚聲器

與 S-DV280T 中置揚聲器相同 如上述）。

- 中置揚聲器

與 S-DV280T 中置揚聲器相同 如上述）。

- 配件

揚聲器連接線 5

大型防滑垫....16

揚聲器基座....4

螺絲 （用於底座）....12

S-DV5SW 揚聲器系統

- 重低音

外箱 低音反射落地型

系統 16 cm 1-way 系統

揚聲器.... 16 cm 圓錐體型

阻抗 4Ω

頻率範圍 .34 Hz 至 1 kHz

最大输入功率 100 W

尺寸

... 230 mm (寬) x 380 mm (高) x 360 mm (深)

重量 5.4 kg

- 配件

大型防滑垫....4

附註

- 為求產品改良，規格及設計如有變更，恕不另行通知。

本產品經NEC公司授權，使用FontAvenue®字體。FontAvenue為NEC公司的註冊商標。

本產品所使用的版權保護技術受美國專利以及其他屬於Macrovision

Corporation的知識產權保護。使用該版權保護技術必須取得Macrovision

Corporation的同意，如果不經 Macrovision Corporation的同意，則只能用於家庭或有限範圍的觀賞。反向還原或解密等亦屬於禁止之列。

DRM(數位版權管理)是一種藉由限制壓縮音頻檔案僅能在電腦以外錄製此種檔案專用的裝置(或其他錄製設備)播放，專為有效預防非法拷貝而設計的防拷技術。相關詳細資訊，請參閱個人電腦及／或軟體所附的使用手冊或說明檔案。

由 Dolby Laboratories 授權製造。「杜比」、「Dolby」、「Pro Logic」與雙D標誌是Dolby Laboratories的商標。

dts ^TM

Digital Surround

本機係根據美國專利編號5,451,942、

6,487,535 和已核准與申請中之其他美國和世

界專利的授權製造。DTS 和 DTS Digital

Surround 是 DTS, Inc. 的註冊商標，DTS 標

誌和符號是DTS, Inc. 的商標。版權所有

©1996-2008 DTS, Inc.。保留所有權利。

H本先鋒公司出版。

版權 ©2009 日本先鋒公司。

版權所有。
