S-RS33TB - 扬声器 PIONEER - 免费用户手册

产品类型	落地式音箱（前方）
型号	S-RS33TB
品牌	先锋
箱体类型	低音反射式（磁屏蔽）
配置	3分频
低音单元	16 cm 锥盆 × 1
被动辐射器	16 cm 锥盆 × 1
中音单元	7.7 cm 锥盆 × 1
高音单元	2.6 cm 半圆顶 × 1
阻抗	8 Ω
频率响应	40 Hz – 30 kHz
灵敏度（1m, 1W）	83.0 dB
最大输入功率	150 W
建议功放阻抗	6 Ω – 16 Ω
外部尺寸（宽 × 高 × 深）	220 mm × 980 mm × 255 mm
重量	10.1 kg
连接类型	弹簧式扬声器端子
附配件	扬声器线（5根）、防滑垫（12个）、使用说明书
安全特性	磁屏蔽；请勿安装在热源附近；未妥善支撑时请勿挂墙或天花板
维护	用干布清洁；请勿使用稀释剂、苯或杀虫剂喷雾

常见问题 - S-RS33TB PIONEER

先锋S-RS33TB音箱的阻抗是多少？

先锋S-RS33TB的标称阻抗为8 Ω。请将其连接到负载阻抗范围为6 Ω至16 Ω的功放上。

如何将S-RS33TB连接到功放？

使用附带的扬声器线。将带条纹的线连接到音箱和功放上的红色（+）端子，另一根线连接到黑色（-）端子。连接前确保功放已关闭。

我可以将S-RS33TB挂墙安装吗？

不可以。S-RS33TB是落地式音箱，不应挂墙或天花板安装，否则可能掉落造成伤害。请使用附带的防滑垫放置在平坦表面。

S-RS33TB的尺寸和重量是多少？

每个音箱的尺寸为220 mm（宽）× 980 mm（高）× 255 mm（深），重量为10.1 kg。

S-RS33TB是否具有磁屏蔽功能？

是的，S-RS33TB前置音箱具有磁屏蔽功能，可防止对附近电视屏幕造成色彩失真。但如果放置过近，请关闭电视15-30分钟。

如果音箱没有声音怎么办？

检查扬声器线连接，确保功放已开机且音量不为零。如有必要，更换损坏的线缆。

如何清洁音箱箱体？

使用干布或抛光布擦拭灰尘。对于顽固污渍，可用软布蘸取中性清洁剂（稀释5-6倍水）后拧干擦拭，再用干布擦干。切勿使用稀释剂、苯或杀虫剂。

S-RS33TB的频率响应是多少？

频率响应为40 Hz至30 kHz。

使用S-RS33TB作为前置音箱的环绕系统，功放应如何设置？

为获得最佳性能，请将功放的前置音箱设置为LARGE，中置/环绕音箱设置为SMALL。

我可以将S-RS33TB放在电视或显示器附近吗？

可以，因为它具有磁屏蔽功能。但应避免过度靠近以防色彩失真。如果出现失真，请将音箱移开或关闭电视15-30分钟。

用户手册 S-RS33TB PIONEER

中置
(2 m · 繁帶顏色 : 黑色)

- 中置揚聲器 x 1

左前置 / 右前置
(3 m，繫帶顏色：藍色)

- 防滑墊 × 12 (4個 × 3張)

左環繞 / 右環繞
(6 m · 繫帶顏色：白色)
·揚聲器線×5

使用前

感謝您購買本份 Pioneer 產品。

為了能使夠發揮揚聲器系統發揮的最佳效能，請詳細閱讀本操作手冊。

• 木揚聲器系統標稱阻抗 8 Ω。請將揚聲器系統連接到負載阻抗為 6 Ω 到 16 Ω（揚聲器輸出端子標有“6 Ω 到 16 Ω”的型號）範圍內的擴大機。
- 為了避免因輸入過載而損壞揚聲器系統，請遵循下列安全注意事項：

• 變更連接或安裝方式時，請事先確定關閉連接裝置的電源，再從牆上插座拔下電源線。
• 使用音調控制強調高、低頻率時，擴大機音量切勿調得太大。

- 使用本揚聲器請勿長時間輸出失真的音響。這樣可能造成揚聲器損壞，並有導致起火的危險。

安裝注意事項

- 切勿將本機安裝在烤箱或其他加熱設備附近，或置於陽光直射之處，以免造成外箱變色及使揚聲器系統損壞。

前置／中置揚聲器

• 請勿將前置和中置揚聲器安裝在牆上或天花板上，否則可能掉落並造成人員受傷。
  · 本揚聲器系統帶有磁性遮罩。但根據設置的位置，揚聲器系統極端靠近電視機組時，可能發生彩色失真。

發生這種情況時，請關斷電源之後，經過15分鐘至30分鐘才重新打開電源。如果還繼續發生這種現象請將揚聲器系統離開電視機的位置放置。

- 請勿將揚聲器安裝在牆上或天花板上，因為掉落時可能會造成人員受傷。

環繞揚聲器

- 這些環繞揚聲器沒有防磁，因此不應該放在靠近電視機或顯示器的位置，因為磁性材料的交互作用可能造成電視螢幕的色彩失真。磁性儲存媒體（例如磁片、錄音帶或錄影帶）也不應該放在靠近這些揚聲器的位置。

位置擺設及調整

前置揚聲器

為了產生最佳效果，揚聲器應置於接近耳朵的高度，且揚聲器應分別置於與聆聽距離相近的同等距離上。將揚聲器的角度往內面向聆聽者，將可有助於改善非居中聆聽者的音像穩定性。而靠近一邊或後方牆壁則可有助於提高中度低音的效能，但太過靠近（尤其角落的位置），低音則會異常過高且音像品質可能會降低。

中置揚聲器

此揚聲器應置於電視機下方。為了產生最佳效果，請將揚聲器正面對準電視機的正面。若將揚聲器擺在電視機下方並太過接近地板，則稍微上傾可能會比較有所幫助。

請勿將中置揚聲器放在電視上方，揚聲器可能會因外部震動如地震，而自電視上摔落，造成附近產生危險或揚聲器受損。

環繞揚聲器

為了產生最佳效果，揚聲器應置於耳朵高度以上的位置。視您房間的設計及個人喜好而定，左、右後揚聲器應靠聆聽位置正後方的邊牆或牆壁擺放。

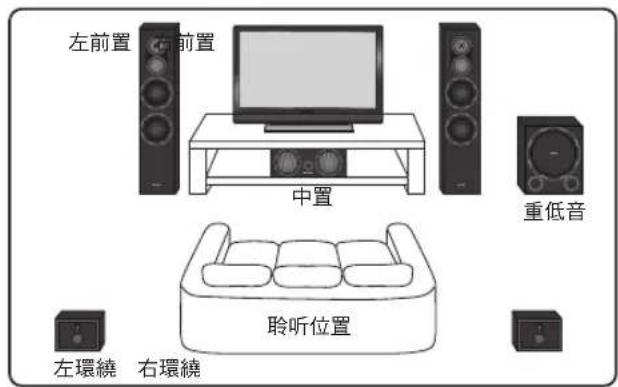

標準環繞音效設定

此種標準多聲道環繞音效揚聲器設定方式，可產生最佳的5.1聲道家庭劇院音效。

防滑墊

若要將前置、中置及環繞揚聲器擺在硬質地面上，如木板地或磚地等，請在揚聲器底部表面上貼上四塊防滑墊。

進行擴大機設定

連接揚聲器前，請詳閱擴大機隨附的操作手冊，以選擇擴大機的揚聲器設定：

• 前置揚聲器：大
• 中置／環繞揚聲器：小

連接您的系統

重要

接線前確定已將所有設備關閉。

- 正確的揚聲器導線對於產生最佳聲音品質相當重要。請確實連接正確的極性。

注意

揚聲器端子帶有有害的電壓。連接或切斷電源線時，為避免觸電之風險，請在接觸任何末絕緣部分前先將電源切斷。

D3-4-2-2-3_A1_Zhtw

連接至擴大機背面上的揚聲器端子。

若要連接，請如下所示將條紋的揚聲器接線插入紅色（+）正極端子，將其他接線插入黑色（-）負極端子。（關於詳細資料，請參閱擴人機的操作手冊）。

連接至揚聲器背面的揚聲器端子。

- 使用 S-RS77TB 前置揚聲器時： 鬆開揚聲器的端子，然後如下所示將條紋的揚聲器接線插入紅色（+）正極端子，將其他接線插入黑色（-）負極端子。

- 使用所有其他揚聲器時： 若要連接，請如下所示將條紋的揚聲器接線插入紅色(+)正極端子，將其他接線插入黑色(-)負極端子。

在牆上安裝環繞揚聲器

固定前

• 請記住揚聲器系統很重且其重量有可能導致木質螺絲鬆動或木質材料難以支撐，而使揚聲器摔落。因此請確定使用以支撐揚聲器的牆壁有足夠支撐的強度。切勿固定在膠合板或軟質的牆而上。
• 固定螺絲未隨產品附贈。請使用適用於牆壁材質及可支撐揚聲器重量的螺絲。

固定前置揚聲器

• 將市售支撐細繩穿過塑膠扣鉤，以支撐牆上的揚聲器。請務必確認支撐揚聲器的牆壁有足夠的強度承受揚聲器的重量。揚聲器緊固後，請確認它不會掉落。
• 掉落時，揚聲器會導致損壞。
• 請勿直接在牆上安裝塑膠扣鉤。它只能用於連接增強繩以防止揚聲器落下。

如上圖所示，將支撐細繩穿過塑膠扣鉤並綁緊，然後再將揚聲器固定在牆壁上。

備註

• 若不確定牆壁材質及強度，請向專業人士洽詢相關資訊。
• Pioneer 對於因安裝不當而導致之意外或損壞，概不負責。

外箱的維護

請使用亮光布或乾布將灰塵擦拭乾淨。

外箱很髒時，請將軟布沾以用水稀釋五到六倍的中性清潔劑清潔，再以乾布擦拭一次。切勿使用傢俱蠟或清潔劑。

- 嚴禁在外箱上或附近處使用稀釋劑、揮發油、殺蟲劑及其他化學藥劑，以免腐蝕表面。

揚聲器系統格柵

揚聲器格柵不可取下。請勿強行取下格柵，這樣可能會導致損壞。

疑難排解

問題現象	可能原因	解決辦法
沒有聲音	揚聲器線品質不良或連接不常。擴大機關閉。音量控制調至零的位置。	正確連接或更換導線。打開擴大機。慢慢將音量調高。
聲音失真	信號條件過度。	調低擴大機的輸出位準(音量、低音控制、低音增量),以降低該信號位準。

規格

前置揚聲器 (S-RS33TB)

外箱....低音反射落地型（防磁

系統....3-way 系統

低音....16 cm 圓錐體型 x1

被動式擴散器 16 cm 圓錐體型 x1

中距離揚聲器 7.7 cm 圓錐體型 x1

高音....2.6 cm 半圓頂型 x1

额定阻抗....8Ω

频率範圍.....40 Hz 至 30 kHz

靈敏度 (1m, 1w) 83.0 dB

最大輸入功率 150 W

尺寸....220 mm(宽)×980 mm(高)×255 mm(深)

重量 10.1 kg

前置揚聲器 (S-RS77TB)

外箱....低音反射落地型（防磁

系統 3-way 系統

低音....16 cm 圓錐體型 x2

中距離揚聲器 7.7 cm 圓錐體型 x1

高音....2.6 cm 平圓頂型 x1

額定阻抗 8Ω

頻率範圍....35 Hz 至 30 kHz

靈敏度(1m, 1w)....89.5 dB

最大输入功率 150 W

尺寸... 220 mm (宽) × 1080 mm (高) × 255 mm (深)

重量 12.9 kg

環繞揚聲器 (S-RS33TB, S-RS77TB)

外箱 .... 低音反射書架型

系統 10 cm 1-way 系統

揚聲器....10 cm 圓錐 x1

額定阻抗 8Ω

頻率範圍 50 Hz 至 20 kHz

靈敏度(1m, 1w)....82.0 dB

最大输入功率 120 W

尺寸....180 mm(宽)×130 mm(高)×162 mm(深)

重量 1.3 kg

中置揚聲器 (S-RS33TB, S-RS77TB)

外箱 .... 低音反射書架型 (防磁

系統 10 cm 1-way 系統

揚聲器....10 cm 圓錐 x2

额定阻抗 8Ω

頻率範圍 50 Hz 至 20 kHz

靈敏度(1m, 1w)....88.0 dB

最大输入功率 120 W

尺寸....350 mm(宽)×130 mm(高)×162 mm(深)

重量 2.5 kg

配件 (S-RS33TB, S-RS77TB)

揚聲器線 5

防滑墊....12(4個×3張)

操作手册

備註

如因改良使以致規格及設計有所變動，恕不另行通知。

日本先鋒公司出版。

版 2010 日本先锋公司。
