Tipo de producto	Altavoz de suelo (frontal)
Modelo	S-RS33TB
Marca	Pioneer
Tipo de recinto	Bass-reflex (apantallado magnéticamente)
Configuración	3 vías
Woofer	Cono de 16 cm × 1
Radiador pasivo	Cono de 16 cm × 1
Altavoz de rango medio	Cono de 7.7 cm × 1
Tweeter	Semi-cúpula de 2.6 cm × 1
Impedancia	8 Ω
Respuesta en frecuencia	40 Hz – 30 kHz
Sensibilidad (1 m, 1 W)	83.0 dB
Potencia máxima de entrada	150 W
Impedancia recomendada del amplificador	6 Ω – 16 Ω
Dimensiones exteriores (An × Al × Pr)	220 mm × 980 mm × 255 mm
Peso	10.1 kg
Tipo de conexión	Terminales de altavoz con resorte
Accesorios suministrados	Cables de altavoz (5), Almohadillas antideslizantes (12), Instrucciones de funcionamiento
Características de seguridad	Apantallado magnéticamente; no instalar cerca de fuentes de calor; no fijar a la pared o techo sin el soporte adecuado
Mantenimiento	Limpiar con paño seco; no usar disolventes, bencina ni aerosoles insecticidas

Preguntas frecuentes - S-RS33TB PIONEER

¿Cuál es la impedancia del altavoz Pioneer S-RS33TB?

La impedancia nominal del Pioneer S-RS33TB es de 8 Ω. Conéctelo a un amplificador con una impedancia de carga que oscile entre 6 Ω y 16 Ω.

¿Cómo conecto el S-RS33TB a mi amplificador?

Use los cables de altavoz suministrados. Conecte el cable rayado al terminal rojo (+) y el otro cable al terminal negro (−) tanto en el altavoz como en el amplificador. Asegúrese de que el amplificador esté apagado antes de conectar.

¿Puedo montar el S-RS33TB en la pared?

No. El S-RS33TB es un altavoz de suelo y no debe fijarse a la pared ni al techo. Podría caerse y causar lesiones. Utilice las almohadillas antideslizantes suministradas sobre una superficie plana.

¿Cuáles son las dimensiones y el peso del S-RS33TB?

Las dimensiones son 220 mm (An) × 980 mm (Al) × 255 mm (Pr) y el peso es de 10.1 kg por altavoz.

¿El S-RS33TB está apantallado magnéticamente?

Sí, el altavoz frontal S-RS33TB está apantallado magnéticamente para evitar la distorsión del color en pantallas de televisión cercanas. Sin embargo, si se coloca extremadamente cerca, apague el televisor durante 15-30 minutos.

¿Qué debo hacer si no hay sonido del altavoz?

Verifique la conexión del cable del altavoz, asegúrese de que el amplificador esté encendido y que el volumen no esté en cero. Reemplace los cables dañados si es necesario.

¿Cómo debo limpiar el gabinete del altavoz?

Use un paño seco o de pulido para quitar el polvo. Para suciedad intensa, use un paño suave humedecido con un limpiador neutro diluido 5-6 veces con agua, luego seque con un paño seco. Nunca use disolventes, bencina ni insecticidas.

¿Cuál es la respuesta en frecuencia del S-RS33TB?

La respuesta en frecuencia es de 40 Hz a 30 kHz.

¿Qué ajustes del amplificador debo usar para un sistema envolvente con S-RS33TB como altavoces frontales?

Configure los altavoces frontales del amplificador en LARGE y los altavoces centrales/envolventes en SMALL para un rendimiento óptimo.

¿Puedo colocar el S-RS33TB cerca de un televisor o monitor?

Sí, porque está apantallado magnéticamente. Sin embargo, evite la proximidad extrema para evitar la distorsión del color. Si se produce distorsión, aleje el altavoz o apague el televisor durante 15-30 minutos.

MANUAL DE USUARIO S-RS33TB PIONEER

• Cables de altavoz x 5

ANTES DE USAR

Muchas gracias por la adquisición de este producto Pioneer.

Lea todo este manual de instrucciones para aprender a operar correctamente su modelo.

• La impedancia nominal de este sistema de altavoces es de 8 Ω. Conecte el sistema de altavoces a un amplificador que tenga una impedancia de carga de 6 Ω a 16 Ω (un modelo que tenga inscrito "6 Ω a 16 Ω" en los terminales de salida de altavoces del amplificador).
• Para evitar daños en el sistema de altavoces debido a una sobrecarga de entrada, tenga presente las precauciones siguientes:

-Asegúrese de desconectar los dispositivos conectados y de desenchufar el cable de la alimentación de la toma de corriente antes de cambiar las conexiones o el método de instalación.

-Si utiliza un control de tono para resaltar los agudos o graves, no aumente demasiado el volumen del amplificador.

- No emplee el altavoz para emitir sonido distorsionado durante largos períodos de tiempo. Correría el peligro de incendios.

MEDIDAS DE PRECAUCIÓN DURANTE LA INSTALACIÓN

- Ni instale estas unidades cerca de una estufa o cualquier otro aparato de calefacción, ni las exponga a la luz del sol. Si lo hace, las cajas de los altavoces se podrían decolorar y las propias unidades se podría deteriorar.

ALTAVOCES DELANTEROS / CENTRAL

• No monte los altavoces delanteros y central en la pared ni en el techo. Podría caerse y ocasionar heridas.
• El sistema del altavoz tiene protección magnética. Sin embargo, dependiendo del lugar de instalación, pueden producirse distorsiones de color en la pantalla del televisor si los sistemas de altavoces están cerca de él.

Si así sucede, apague el televisor, y vuélvalo a encender después de 15 minutos a 30 minutos. Si el problema persiste, aparte del televisor el sistema del altavoz.

- No fije estos altavoces a una pared ni al techo, ya que podría caerse y ocasionar lesiones.

ALTAVOCES SURROUND

- Puesto que estos altavoces surround no tienen protección magnética, no deberán colocarse cerca de un televisor ni de un monitor, porque la interacción de los materiales magnéticos puede producir distorsión de los colores en la pantalla del

televisor. Además, los medios de almacenamiento magnético (como los disquetes de ordenador y casetes de audio y vídeo) no deberán guardarse cerca de estos altavoces.

UBICACIÓN Y AJUSTES FINOS

ALTAVOCES DELANTEROS

Para obtener mejores resultados, los altavoces se deben separar una distancia aproximadamente equivalente a la distancia de escucha. Gire los altavoces hacia adentro, en la dirección del oyente, para mejorar la estabilidad de imagen de los oyentes que no están situados en el centro. La proximidad de los altavoces a una pared lateral o trasera mejorará el rendimiento de los graves medios, aunque si los acerca demasiado (especialmente en una esquina) los graves pueden sonar poco naturales y el rendimiento de la imagen se puede degradar.

ALTAVOZ CENTRAL

El altavoz se debe situar debajo del televisor. Para obtener los mejores resultados, alinee la parte frontal del altavoz con la parte frontal del televisor. Si el altavoz se va a colocar debajo del televisor y demasiado cerca del suelo, sería conveniente inclinarlo un poco hacia arriba. No ponga el altavoz central encima del televisor, porque el altavoz podría caerse del televisor debido a movimientos bruscos, como los terremotos, y poner en peligro a quienes se encontrasen cerca, o dañar el propio altavoz.

ALTAVOCES SURROUND

Para obtener los mejores resultados, los altavoces se deben colocar a la altura del oído o algo más arriba. Según la disposición de la habitación y sus preferencias, los altavoces traseros izquierdo y derecho se deben situar en las paredes laterales, justo detrás de la posición de escucha, o en las paredes.

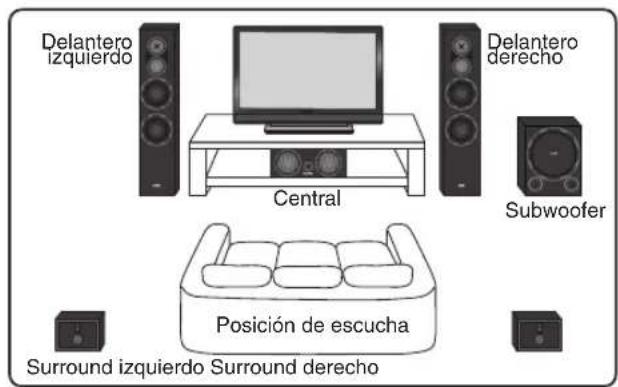

DISPOSICIÓN ESTÁNDAR PARA SONIDO SURROUND

La siguiente es una disposición surround multicanal estándar para obtener un sonido de cine en casa de 5.1 canales óptimo.

ALMOHADILLAS ANTIDESLIZANTES

Si va a poner los altavoces delanteros, central y surround sobre una superficie dura, como pueda ser de madera o azulejos, ponga cuatro almohadillas antideslizantes en la superficie plana de la base de los altavoces.

Antes de conectar los altavoces, lea el manual de instrucciones suministro con el amplificador para seleccionar el ajuste de los altavoces en el amplificador.

• ALTAVOCES DELANTEROS : LARGE
• ALTAVOCES CENTRAL / SURROUND : SMALL

CONEXIÓN DEL SISTEMA

Importante

Antes de realizar ninguna conexión, asegúrese de que el equipo está apagado.

- El cableado correcto de sus altavoces es esencial para obtener la mejor calidad de sonido. Asegúrese de utilizar las polaridades correctas durante las conexiones.

PRECAUCIÓN

Por estos terminales de altavoz circula tensión ACTIVA que es PELIGROSA. Para evitar el peligro de descargas eléctricas al conectar o desconectar los cables de altavoz, desenchufe el cable de alimentación antes de tocar las partes de los cables que no están aisladas.

D3-4-2-2-3 A1 Es

Conéctelos a los terminales de altavoz de la parte trasera del amplificador.

Para efectuar la conexión, inserte el cable de altavoz desforrado en el terminal rojo (+) y el otro cable en el terminal negro (−) como se muestra a continuación. (para más detalles, consulte el manual de instrucciones del amplificador).

Conéctelos a los terminales de altavoz de la parte trasera de los altavoces

- Para los altavoces delanteros S-RS77TB:

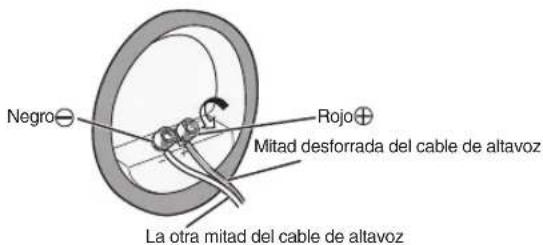

Desenrosque los terminales del altavoz e inserte el cable de altavoz desforrado en el terminal rojo (+) y el otro cable en el terminal negro (−) como se muestra a continuación.

- Para todos los otros altavoces:

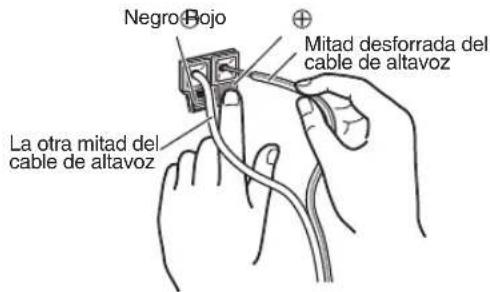

Para efectuar la conexión, presione la palanca e inserte el cable de altavoz con la raya en el terminal rojo (+) y el otro cable en el terminal negro (-) como se muestra a continuación.

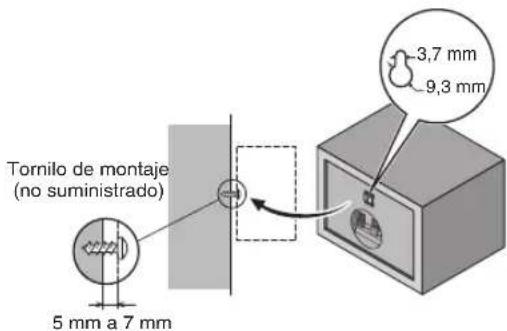

MONTAJE EN LA PARED DE LOS ALTAVOCES SURROUND

Antes de empezar a montar

• Tenga en cuenta que el peso de los altavoces puede hacer que se suelten los tornillos o que el material de la pared deje de sujetar firmemente, dejando caer los altavoces. Asegúrese de que la pared a la que tiene previsto fijar el altavoz sea lo bastante sólida como para sujetarlo. No monte el altavoz en tableros contrachapados ni en superficies poco sólidas.
• No se suministran los tornillos de montaje. Utilice tornillos adecuados para el tipo de pared y para aguantar el peso del altavoz.

FIJACIÓN SEGURA DE LOS ALTAVOCES DELANTEROS

• Pase una cuerda reforzada, de venta en los establecimientos del ramo, por el fijador de plástico para sostener con seguridad el altavoz en la pared.
  Asegúrese de que la pared en la que fija el altavoz tenga suficiente resistencia para soportar el peso del altavoz. Después de fijar el altavoz, asegúrese de que no pueda caerse.
• El altavoz podría dañarse si sufriera una caída.
• No fije el fijador de plástico directamente a la pared. Sólo deberá utilizarse junto con la cuerda reforzada para evitar la caída del altavoz.

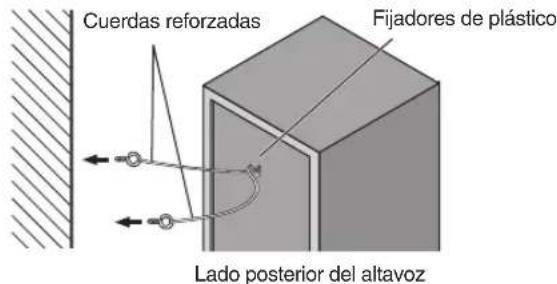

Pase y ate dos cuerdas reforzadas por los fijadores de plástico y fije el altavoz a la pared como se muestra arriba.

Nota

• Si tiene dudas acerca de las características de la pared, consulte a un profesional.
• Pioneer no se hace responsable de accidentes, daños o lesiones como resultado de una instalación inadecuada.

MANTENIMIENTO DE LAS CAJAS

Use una gamuza o un paño secos para limpiar el polvo y la suciedad.

Si las cajas están muy sucias, limpie con un paño suave mojado en una solución neutra diluida cinco o seis veces en agua y estrujado, y pase luego un paño seco. No utilice cera para muebles ni productos de limpieza.

No utilice nunca disolventes, bencina ni insecticida en spray u otros químicos sobre las cajas o cerca de ellas, ya que se puede corroer la superficie.

REJILLA DE LOS ALTAVOCES

La rejilla de los altavoces no se puede quitar. No intente quitar la rejilla a la fuerza porque podrá romperla.

SOLUCIÓN DE PROBLEMAS

SÍNTOMA CAUSA PROBABLE SOLUCIÓN

No se oye nada	• Cable de altavoz en malas condiciones o conexión defectuosa.• El amplificador está apagado.• El control del volumen está en 0.	• Corrija la conexión o sustituya el cable.• Encienda el amplificador.• Suba lentamente el volumen.
El sonido se oye distorsionado	• Condición de señal extrema.	• Baje el nivel de salida del amplificador (volumen, control de bajos, refuerzo de bajos) para reducir el nivel.

Especificaciones

ALTAVOCES DELANTEROS (S-RS33TB)

Tipo ....Tipo sobre el piso con reflexión de graves (con protección magnética)

Sistema....Sistema de 3 direcciones

Altavoz de graves.... Cono de 16 cm x 1

PASSIVE RADIATOR .... Cono de 16 cm x 1

Altavoz de medios. . . . . . . . . . . . . . . . Cono de 7,7 cm x 1

Altavoz de agudos .... Semi-domo de 2,6 cm x 1

Impedancia....8 Ω

Respuesta en frecuencia ..... 40 Hz a 30 kHz

Potencia de entrada máxima..... 150 W

Dimensiones exteriores ..... 220 (An) mm x 980 (Al) mm x 255 (Prf) mm Peso .....10,1 kg

ALTAVOCES DELANTEROS (S-RS77TB)

Tipo ....Tipo sobre el piso con reflexión de graves (con protección magnética)

Sistema....Sistema de 3 direcciones

Altavoz de graves.... Cono de 16 cm x 2

Altavoz de medios. Cono de 7,7 cm x 1

Altavoz de agudos .... Semi-domo de 2,6 cm x 1

Impedancia....8 Ω

Respuesta en frecuencia ..... 35 Hz a 30 kHz

Sensibilidad (1m, 1w).... 89,5 dB

Potencia de entrada máxima.... 150 W

Dimensiones exteriores ..... 220 (An) mm x 1080 (Al) mm x 255 (Prf) mm Peso ..... 12,9 kg

ALTAVOCES SURROUND (S-RS33TB, S-RS77TB)

Tipo ....Tipo estante con reflexión de graves

Sistema ...... Sistema 10 cm de una sola

Altavoces....Cono de 10 cm x 1

Impedancia 8 Ω

Respuesta en frecuencia .....50 Hz a 20 kHz

Sensibilidad (1m, 1w) 82,0 dB

Potencia de entrada máxima ..... 120 W

Dimensiones exteriores

180 (An) mm x 130 (Al) mm x 162 (Prf) mm

Peso 1,3 kg

ALTAVOZ CENTRAL (S-RS33TB, S-RS77TB)

Tipo....Tipo estante con reflexión de graves

(con protección magnética)

Sistema ...... Sistema 10 cm de una sola

Altavoces ....Cono de 10 cm x 2

Impedancia 8 Ω

Respuesta en frecuencia .....50 Hz a 20 kHz

Potencia de entrada máxima ..... 120 W

Dimensiones exteriores

350 (An) mm x 130 (Al) mm x 162 (Prf) mm

Peso 2,5 kg

ACCESORIOS SUMINISTRADOS (S-RS33TB, S-RS77TB)

Cables de altavoz....5

Almohadillas antideslizantes .....12 (4 piezas x 3 hojas)

Manual de instrucciones

Nota

Especificaciones y diseño sujetos a posibles cambios sin previo aviso debido a mejoras del producto.

Publicado por Pioneer Corporation.

Todos los derechos reservados.

Si desea deshacerse de esta producto, no lo mezcle con los residuos generales de su hogar. De conformidad con la legislación vigente, existe un sistema de recogida distinto para los productos electrónicos que requieren un procedimiento adecuado de tratamiento, recuperación y reciclado.

Las viviendas privadas en los estados miembros de la UE, en Suiza y Noruega pueden devolver gratuitamente sus productos electrónicos usados en las instalaciones de recolección previstas o bien en las instalaciones de minoristas (si adquieren un producto similar nuevo).

En el caso de los países que no se han mencionado en el párrafo anterior, péngase en contacto con sus autoridades locales a fin de conocer el método de eliminación correcto.

Al actuar siguiendo estas instrucciones, se asegurará de que el producto de desecho se somete a los procesos de tratamiento, recuperación y reciclaje necesarios, con lo que se previenen los efectos negativos potenciales para el entorno y la salud humana.
