Tipo de producto	Altavoces frontales de suelo de 3 vías, altavoces central y surround de 1 vía
Modelo de altavoces frontales	S-RS77TB
Configuración de altavoces frontales	3 vías, bass-reflex (apantallado magnéticamente)
Controladores de altavoces frontales	16 cm cono woofer x2, 7.7 cm cono mid-range x1, 2.6 cm semi-domo tweeter x1
Impedancia de altavoces frontales	8 Ω
Respuesta de frecuencia de altavoces frontales	35 Hz – 30 kHz
Sensibilidad de altavoces frontales	89.5 dB (1 m, 1 W)
Potencia máxima de entrada de altavoces frontales	150 W
Dimensiones de altavoces frontales (An x Al x Pr)	220 mm x 1080 mm x 255 mm
Peso de altavoces frontales	12.9 kg cada uno
Modelo de altavoz central	Común para S-RS33TB/S-RS77TB
Configuración de altavoz central	1 vía, bass-reflex (apantallado magnéticamente)
Controladores de altavoz central	10 cm cono x2
Impedancia de altavoz central	8 Ω
Respuesta de frecuencia de altavoz central	50 Hz – 20 kHz
Sensibilidad de altavoz central	88.0 dB (1 m, 1 W)
Potencia máxima de entrada de altavoz central	120 W
Dimensiones de altavoz central (An x Al x Pr)	350 mm x 130 mm x 162 mm
Peso de altavoz central	2.5 kg
Modelo de altavoz surround	Común para S-RS33TB/S-RS77TB
Configuración de altavoz surround	1 vía, bass-reflex tipo estantería
Controladores de altavoz surround	10 cm cono x1
Impedancia de altavoz surround	8 Ω
Respuesta de frecuencia de altavoz surround	50 Hz – 20 kHz
Sensibilidad de altavoz surround	82.0 dB (1 m, 1 W)
Potencia máxima de entrada de altavoz surround	120 W
Dimensiones de altavoz surround (An x Al x Pr)	180 mm x 130 mm x 162 mm
Peso de altavoz surround	1.3 kg cada uno
Accesorios suministrados	5 cables de altavoz, 12 almohadillas antideslizantes (4 por altavoz), instrucciones de funcionamiento
Precauciones de seguridad	No instalar cerca de fuentes de calor; altavoces frontales/centrales no aptos para montaje en pared; altavoces surround no apantallados magnéticamente
Mantenimiento del gabinete	Limpiar con paño seco; usar limpiador neutro diluido 5-6 veces; evitar diluyentes, bencina, insecticidas

Preguntas frecuentes - S-RS77TB PIONEER

¿Cuál es la impedancia de los altavoces Pioneer S-RS77TB?

Todos los altavoces del sistema tienen una impedancia de 8 Ω. El amplificador debe soportar de 6 Ω a 16 Ω.

¿Cómo debo conectar los cables de los altavoces?

Conecte la mitad rayada del cable al terminal rojo (+) y la otra mitad al terminal negro (−). Para los altavoces frontales, desatornille los terminales; para el central y surround, presione la palanca para insertar.

¿Puedo montar los altavoces frontales en la pared?

No, los altavoces frontales y central no están diseñados para montaje en pared. Solo los altavoces surround se pueden montar en la pared con tornillos adecuados (no incluidos), asegurándose de que la pared sea lo suficientemente resistente.

¿Los altavoces están apantallados magnéticamente?

Los altavoces frontales y central están apantallados magnéticamente. Los altavoces surround no están apantallados y deben mantenerse alejados de televisores y medios magnéticos.

¿Cuál es la colocación recomendada para los altavoces?

Los altavoces frontales deben estar separados aproximadamente por la distancia de escucha y orientados hacia adentro. El altavoz central debajo del televisor, alineado con el frente del televisor. Los altavoces surround a la altura del oído o por encima, en las paredes laterales o ligeramente detrás de la posición de escucha.

¿Cómo limpio los gabinetes de los altavoces?

Use un paño de pulido seco. Para suciedad intensa, humedezca un paño suave con un limpiador neutro suave diluido 5-6 veces, luego limpie con un paño seco. Evite cera para muebles, diluyentes, bencina o aerosoles insecticidas.

¿Qué debo hacer si no hay sonido?

Verifique las conexiones de los cables de los altavoces, asegúrese de que el amplificador esté encendido y el volumen no esté en cero. Pruebe con otra fuente o reemplace el cable si es necesario.

¿Puedo quitar la rejilla del altavoz?

No, la rejilla es fija y no se puede quitar. Intentar forzarla puede dañar la rejilla.

¿Para qué sirven las almohadillas antideslizantes?

Coloque cuatro almohadillas antideslizantes en la parte inferior de cada altavoz (frontal, central, surround) si los coloca sobre superficies duras como madera o baldosas para evitar que se deslicen.

¿Qué ajustes del amplificador debo usar?

Ajuste la configuración de los altavoces del amplificador a: altavoces frontales LARGE, altavoces central y surround SMALL.

MANUAL DE USUARIO S-RS77TB PIONEER

• Cables de altavoz x 5

ANTES DE USAR

Muchas gracias por la adquisición de este producto Pioneer.

Lea todo este manual de instrucciones para aprender a operar correctamente su modelo.

• La impedancia nominal de este sistema de altavoces es de 8 Ω. Conecte el sistema de altavoces a un amplificador que tenga una impedancia de carga de 6 Ω a 16 Ω (un modelo que tenga inscrito "6 Ω a 16 Ω" en los terminales de salida de altavoces del amplificador).
• Para evitar daños en el sistema de altavoces debido a una sobrecarga de entrada, tenga presente las precauciones siguientes:

-Asegúrese de desconectar los dispositivos conectados y de desenchufar el cable de la alimentación de la toma de corriente antes de cambiar las conexiones o el método de instalación.

-Si utiliza un control de tono para resaltar los agudos o graves, no aumente demasiado el volumen del amplificador.

- No emplee el altavoz para emitir sonido distorsionado durante largos períodos de tiempo. Correría el peligro de incendios.

MEDIDAS DE PRECAUCIÓN DURANTE LA INSTALACIÓN

- Ni instale estas unidades cerca de una estufa o cualquier otro aparato de calefacción, ni las exponga a la luz del sol. Si lo hace, las cajas de los altavoces se podrían decolorar y las propias unidades se podría deteriorar.

ALTAVOCES DELANTEROS / CENTRAL

• No monte los altavoces delanteros y central en la pared ni en el techo. Podría caerse y ocasionar heridas.
• El sistema del altavoz tiene protección magnética. Sin embargo, dependiendo del lugar de instalación, pueden producirse distorsiones de color en la pantalla del televisor si los sistemas de altavoces están cerca de él.

Si así sucede, apague el televisor, y vuélvalo a encender después de 15 minutos a 30 minutos. Si el problema persiste, aparte del televisor el sistema del altavoz.

- No fije estos altavoces a una pared ni al techo, ya que podría caerse y ocasionar lesiones.

ALTAVOCES SURROUND

- Puesto que estos altavoces surround no tienen protección magnética, no deberán colocarse cerca de un televisor ni de un monitor, porque la interacción de los materiales magnéticos puede producir distorsión de los colores en la pantalla del

televisor. Además, los medios de almacenamiento magnético (como los disquetes de ordenador y casetes de audio y vídeo) no deberán guardarse cerca de estos altavoces.

UBICACIÓN Y AJUSTES FINOS

ALTAVOCES DELANTEROS

Para obtener mejores resultados, los altavoces se deben separar una distancia aproximadamente equivalente a la distancia de escucha. Gire los altavoces hacia adentro, en la dirección del oyente, para mejorar la estabilidad de imagen de los oyentes que no están situados en el centro. La proximidad de los altavoces a una pared lateral o trasera mejorará el rendimiento de los graves medios, aunque si los acerca demasiado (especialmente en una esquina) los graves pueden sonar poco naturales y el rendimiento de la imagen se puede degradar.

ALTAVOZ CENTRAL

El altavoz se debe situar debajo del televisor. Para obtener los mejores resultados, alinee la parte frontal del altavoz con la parte frontal del televisor. Si el altavoz se va a colocar debajo del televisor y demasiado cerca del suelo, sería conveniente inclinarlo un poco hacia arriba. No ponga el altavoz central encima del televisor, porque el altavoz podría caerse del televisor debido a movimientos bruscos, como los terremotos, y poner en peligro a quienes se encontrasen cerca, o dañar el propio altavoz.

ALTAVOCES SURROUND

Para obtener los mejores resultados, los altavoces se deben colocar a la altura del oído o algo más arriba. Según la disposición de la habitación y sus preferencias, los altavoces traseros izquierdo y derecho se deben situar en las paredes laterales, justo detrás de la posición de escucha, o en las paredes.

DISPOSICIÓN ESTÁNDAR PARA SONIDO SURROUND

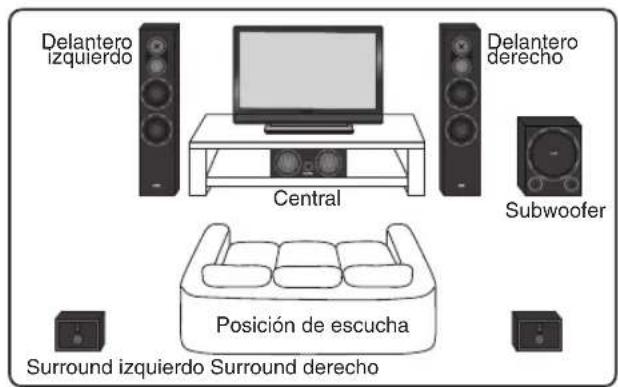

La siguiente es una disposición surround multicanal estándar para obtener un sonido de cine en casa de 5.1 canales óptimo.

ALMOHADILLAS ANTIDESLIZANTES

Si va a poner los altavoces delanteros, central y surround sobre una superficie dura, como pueda ser de madera o azulejos, ponga cuatro almohadillas antideslizantes en la superficie plana de la base de los altavoces.

Antes de conectar los altavoces, lea el manual de instrucciones suministro con el amplificador para seleccionar el ajuste de los altavoces en el amplificador.

• ALTAVOCES DELANTEROS : LARGE
• ALTAVOCES CENTRAL / SURROUND : SMALL

CONEXIÓN DEL SISTEMA

Importante

Antes de realizar ninguna conexión, asegúrese de que el equipo está apagado.

- El cableado correcto de sus altavoces es esencial para obtener la mejor calidad de sonido. Asegúrese de utilizar las polaridades correctas durante las conexiones.

PRECAUCIÓN

Por estos terminales de altavoz circula tensión ACTIVA que es PELIGROSA. Para evitar el peligro de descargas eléctricas al conectar o desconectar los cables de altavoz, desenchufe el cable de alimentación antes de tocar las partes de los cables que no están aisladas.

D3-4-2-2-3 A1 Es

Conéctelos a los terminales de altavoz de la parte trasera del amplificador.

Para efectuar la conexión, inserte el cable de altavoz desforrado en el terminal rojo (+) y el otro cable en el terminal negro (−) como se muestra a continuación. (para más detalles, consulte el manual de instrucciones del amplificador).

Conéctelos a los terminales de altavoz de la parte trasera de los altavoces

- Para los altavoces delanteros S-RS77TB:

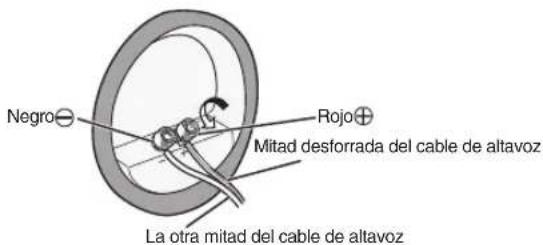

Desenrosque los terminales del altavoz e inserte el cable de altavoz desforrado en el terminal rojo (+) y el otro cable en el terminal negro (−) como se muestra a continuación.

- Para todos los otros altavoces:

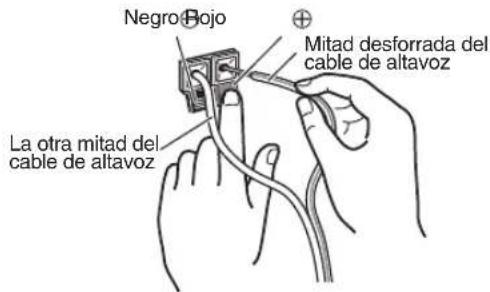

Para efectuar la conexión, presione la palanca e inserte el cable de altavoz con la raya en el terminal rojo (+) y el otro cable en el terminal negro (-) como se muestra a continuación.

MONTAJE EN LA PARED DE LOS ALTAVOCES SURROUND

Antes de empezar a montar

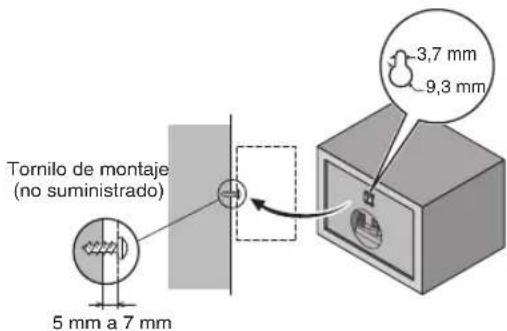

• Tenga en cuenta que el peso de los altavoces puede hacer que se suelten los tornillos o que el material de la pared deje de sujetar firmemente, dejando caer los altavoces. Asegúrese de que la pared a la que tiene previsto fijar el altavoz sea lo bastante sólida como para sujetarlo. No monte el altavoz en tableros contrachapados ni en superficies poco sólidas.
• No se suministran los tornillos de montaje. Utilice tornillos adecuados para el tipo de pared y para aguantar el peso del altavoz.

FIJACIÓN SEGURA DE LOS ALTAVOCES DELANTEROS

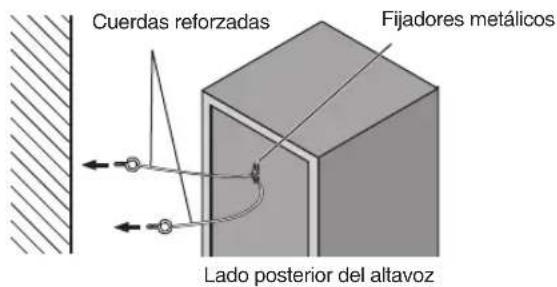

• Pase una cuerda reforzada, de venta en los establecimientos del ramo, por el fijador metálico para sostener con seguridad el altavoz en la pared. Asegúrese de que la pared en la que fija el altavoz tenga suficiente resistencia para soportar el peso del altavoz. Después de fijar el altavoz, asegúrese de que no pueda caerse.
• El altavoz podría dañarse si sufriera una caída.
• No fije el fijador metálico directamente a la pared. Sólo deberá utilizarse junto con la cuerda reforzada para evitar la caída del altavoz.

Pase y ate dos cuerdas reforzadas por los fijadores metálicos, y fije el altavoz a la pared como se muestra arriba.

Nota

• Si tiene dudas acerca de las características de la pared, consulte a un profesional.
• Pioneer no se hace responsable de accidentes, daños o lesiones como resultado de una instalación inadecuada.

MANTENIMIENTO DE LAS CAJAS

Use una gamuza o un paño secos para limpiar el polvo y la suciedad.

Si las cajas están muy sucias, limpie con un paño suave mojado en una solución neutra diluida cinco o seis veces en agua y estrujado, y pase luego un paño seco. No utilice cera para muebles ni productos de limpieza.

No utilice nunca disolventes, bencina ni insecticida en spray u otros químicos sobre las cajas o cerca de ellas, ya que se puede corroer la superficie.

REJILLA DE LOS ALTAVOCES

La rejilla de los altavoces no se puede quitar. No intente quitar la rejilla a la fuerza porque podrá romperla.

SOLUCIÓN DE PROBLEMAS

SÍNTOMA CAUSA PROBABLE SOLUCIÓN

No se oye nada	• Cable de altavoz en malas condiciones o conexión defectuosa.• El amplificador está apagado.• El control del volumen está en 0.	• Corrija la conexión o sustituya el cable.• Encienda el amplificador.• Suba lentamente el volumen.
El sonido se oye distorsionado	• Condición de señal extrema.	• Baje el nivel de salida del amplificador (volumen, control de bajos, refuerzo de bajos) para reducir el nivel.

Especificaciones

ALTAVOCES DELANTEROS (S-RS33TB)

Tipo ....Tipo sobre el piso con reflexión de graves (con protección magnética)

Sistema....Sistema de 3 direcciones

Altavoz de graves.... Cono de 16 cm x 1

PASSIVE RADIATOR .... Cono de 16 cm x 1

Altavoz de medios. . . . . . . . . . . . . . . . Cono de 7,7 cm x 1

Altavoz de agudos .... Semi-domo de 2,6 cm x 1

Impedancia....8 Ω

Respuesta en frecuencia ..... 40 Hz a 30 kHz

Potencia de entrada máxima..... 150 W

Dimensiones exteriores ..... 220 (An) mm x 980 (Al) mm x 255 (Prf) mm Peso .....10,1 kg

ALTAVOCES DELANTEROS (S-RS77TB)

Tipo ....Tipo sobre el piso con reflexión de graves (con protección magnética)

Sistema....Sistema de 3 direcciones

Altavoz de graves.... Cono de 16 cm x 2

Altavoz de medios. Cono de 7,7 cm x 1

Altavoz de agudos .... Semi-domo de 2,6 cm x 1

Impedancia....8 Ω

Respuesta en frecuencia ..... 35 Hz a 30 kHz

Sensibilidad (1m, 1w).... 89,5 dB

Potencia de entrada máxima.... 150 W

Dimensiones exteriores ..... 220 (An) mm x 1080 (Al) mm x 255 (Prf) mm Peso ..... 12,9 kg

ALTAVOCES SURROUND (S-RS33TB, S-RS77TB)

Tipo ....Tipo estante con reflexión de graves

Sistema ...... Sistema 10 cm de una sola

Altavoces....Cono de 10 cm x 1

Impedancia 8 Ω

Respuesta en frecuencia .....50 Hz a 20 kHz

Sensibilidad (1m, 1w) 82,0 dB

Potencia de entrada máxima ..... 120 W

Dimensiones exteriores

180 (An) mm x 130 (Al) mm x 162 (Prf) mm

Peso 1,3 kg

ALTAVOZ CENTRAL (S-RS33TB, S-RS77TB)

Tipo....Tipo estante con reflexión de graves

(con protección magnética)

Sistema ...... Sistema 10 cm de una sola

Altavoces....Cono de 10 cm x 2

Impedancia 8 Ω

Respuesta en frecuencia .....50 Hz a 20 kHz

Potencia de entrada máxima ..... 120 W

Dimensiones exteriores

350 (An) mm x 130 (Al) mm x 162 (Prf) mm

Peso 2,5 kg

ACCESORIOS SUMINISTRADOS (S-RS33TB, S-RS77TB)

Cables de altavoz....5

Almohadillas antideslizantes .....12 (4 piezas x 3 hojas)

Manual de instrucciones

Nota

Especificaciones y diseño sujetos a posibles cambios sin previo aviso debido a mejoras del producto.

Publicado por Pioneer Corporation.

Todos los derechos reservados.

Si desea deshacerse de esta producto, no lo mezcle con los residuos generales de su hogar. De conformidad con la legislación vigente, existe un sistema de recogida distinto para los productos electrónicos que requieren un procedimiento adecuado de tratamiento, recuperación y reciclado.

Las viviendas privadas en los estados miembros de la UE, en Suiza y Noruega pueden devolver gratuitamente sus productos electrónicos usados en las instalaciones de recolección previstas o bien en las instalaciones de minoristas (si adquieren un producto similar nuevo).

En el caso de los países que no se han mencionado en el párrafo anterior, péngase en contacto con sus autoridades locales a fin de conocer el método de eliminación correcto.

Al actuar siguiendo estas instrucciones, se asegurará de que el producto de desecho se somete a los procesos de tratamiento, recuperación y reciclaje necesarios, con lo que se previenen los efectos negativos potenciales para el entorno y la salud humana.

K058b_A1_Es
